Jeromymacam

Capteur solaire à air

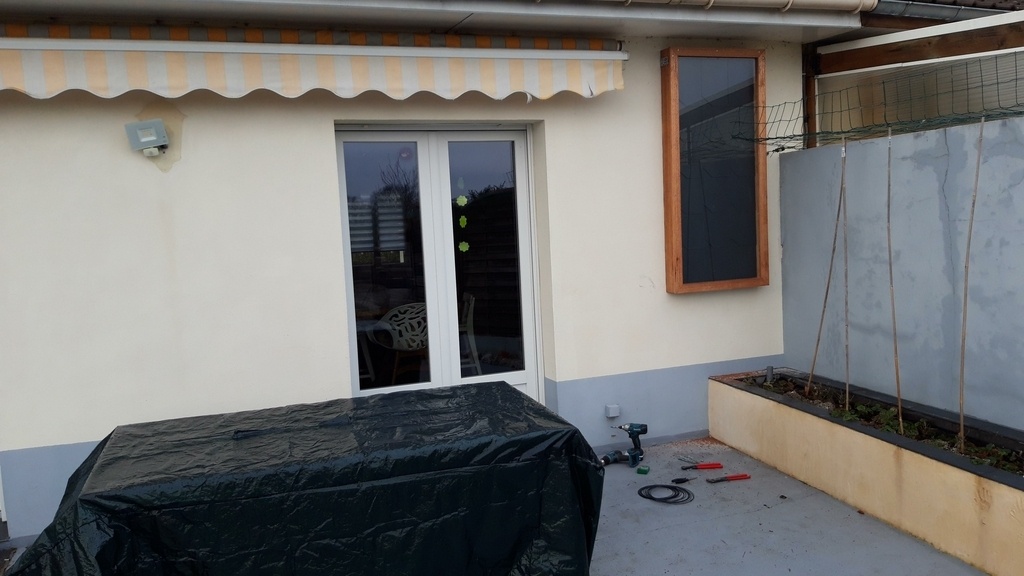

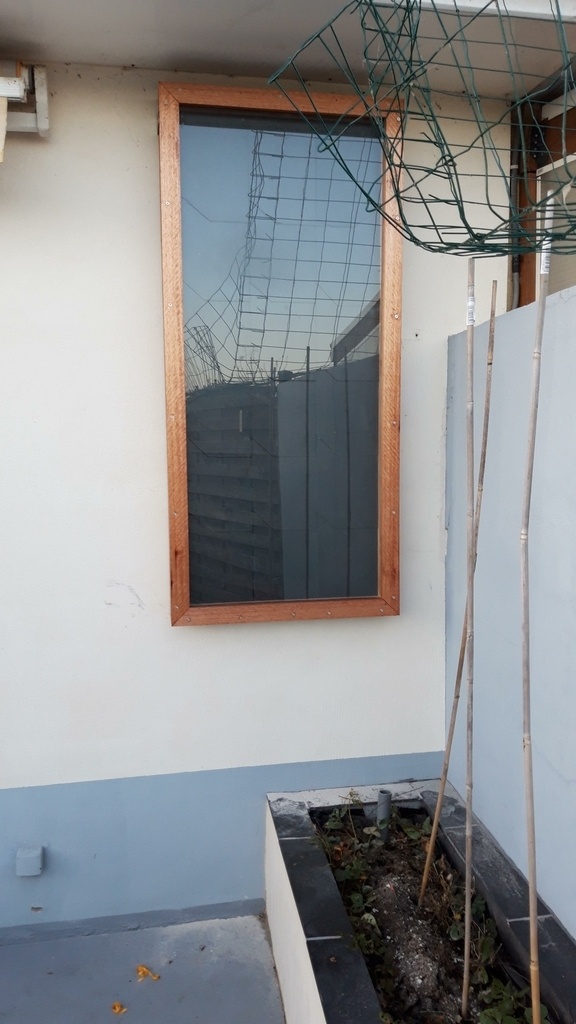

Voici un capteur solaire à air.
Il fait entrer l'air extérieur de la maison en le réchauffant.
Inspiré de la réalisation de M Guy Isabel : Apper solaire

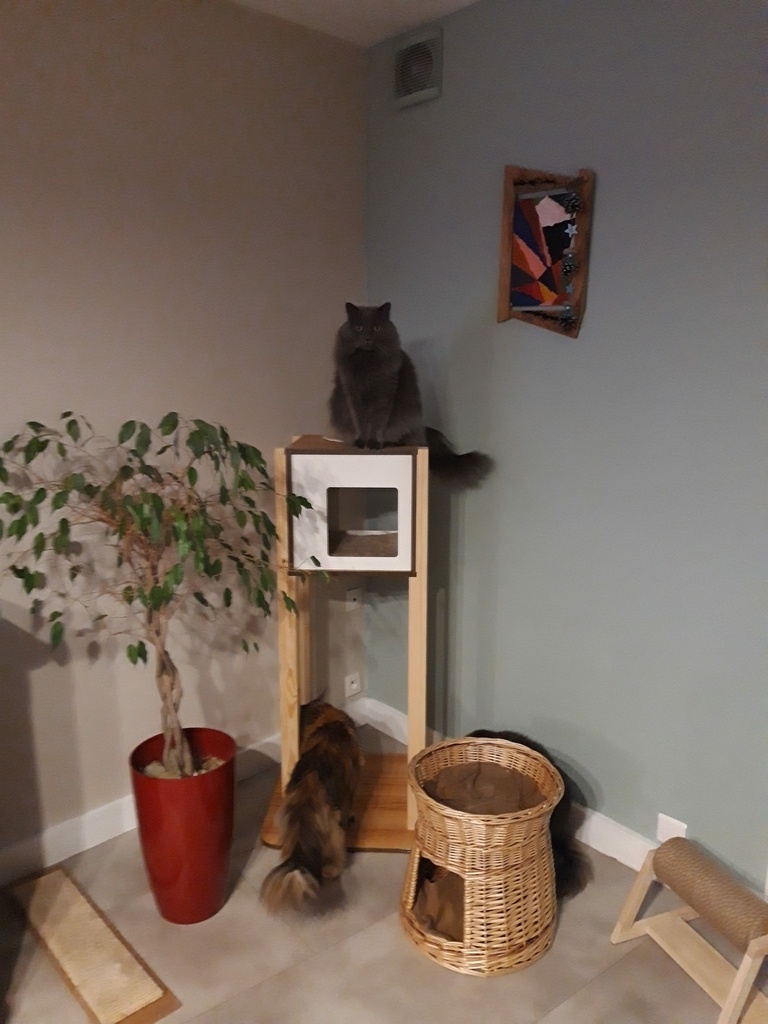

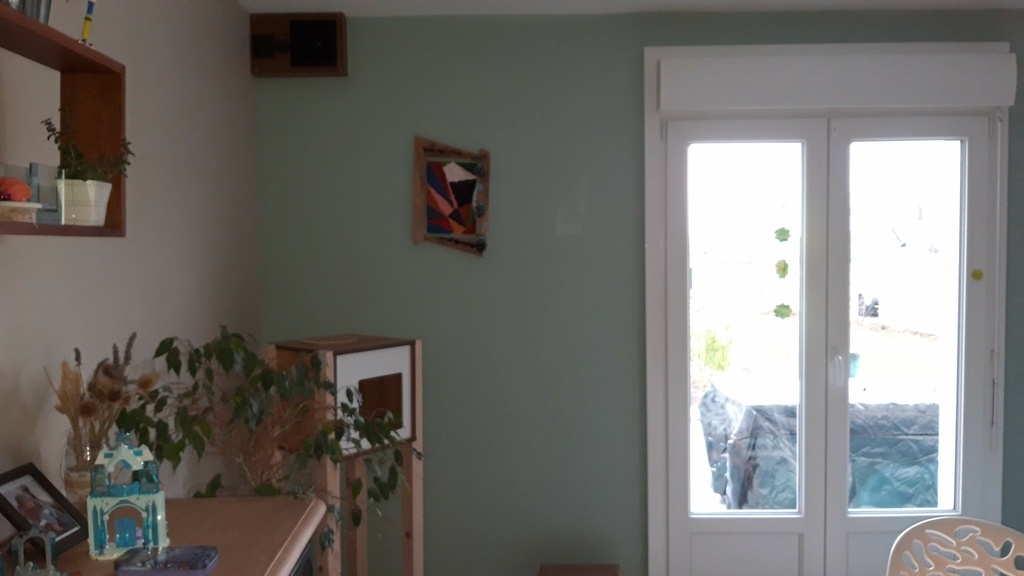

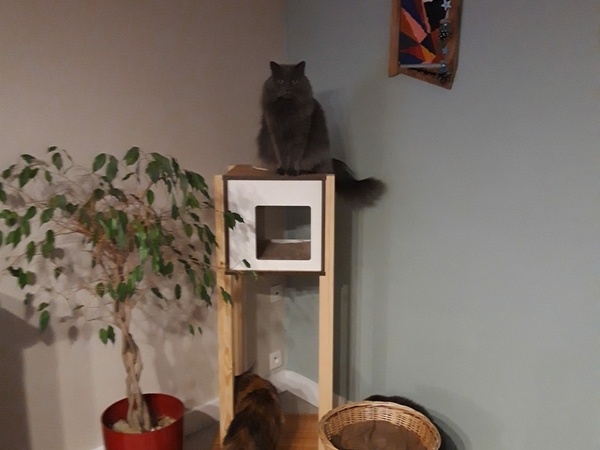

Dans notre maison, il y avait, sur la façade sud-est, une ventilation qui ne fonctionnait plus. J'ai donc utilisé le trou existant pour un faire passer l'air réchauffé du panneau solaire.

Je tiens de suite à préciser que cela fonctionnerait mieux

  • si la ventilation était placée plus bas (l'air chaud ayant tendance à rester en haut)
  • si l'air était prélevé dans l'habitation, et non à l'extérieur (ça peut encore se modifier).

Mais je n'ai pas voulu beaucoup investir (je n'ai acheté que le vitrage, l'interrupteur et le thermostat : 100€, tout le reste, c'est de la récupération) et n'ai pas voulu à nouveau percer la façade.

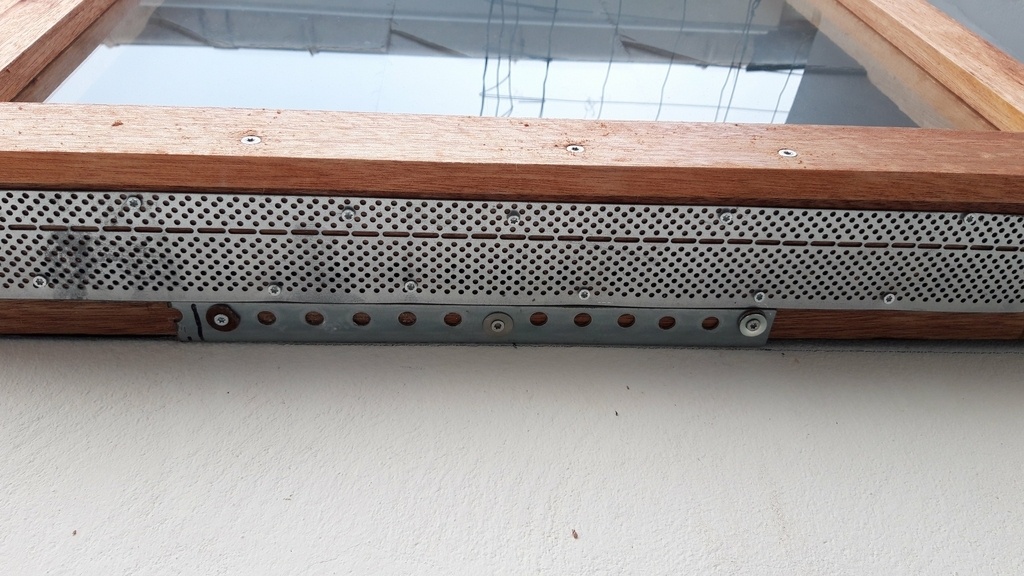

Sinon, ben l'air rentre par le dessous, glisse dans le chicanes entre le fond du panneau et les ardoises, et il est réchauffé par les ardoises elles-mêmes chauffées par effet de serre par le vitrage.

Déclenchement automatique quand l'air atteint 30°. Hier, journée ensoleillée par 4°, l'air entrant était à 45° entre 10h et 15h30.

J'ai ajouté l'interrupteur de VMC pour basculer en mode refroidissement les nuits d'été : quand l'air sera inférieur à 20° dans le panneau, le ventilation le fera entrer dans la maison. Elle sera rafraichie la nuit pour les jours de chaleur (si si, ça arrive des fois dans le Nord).

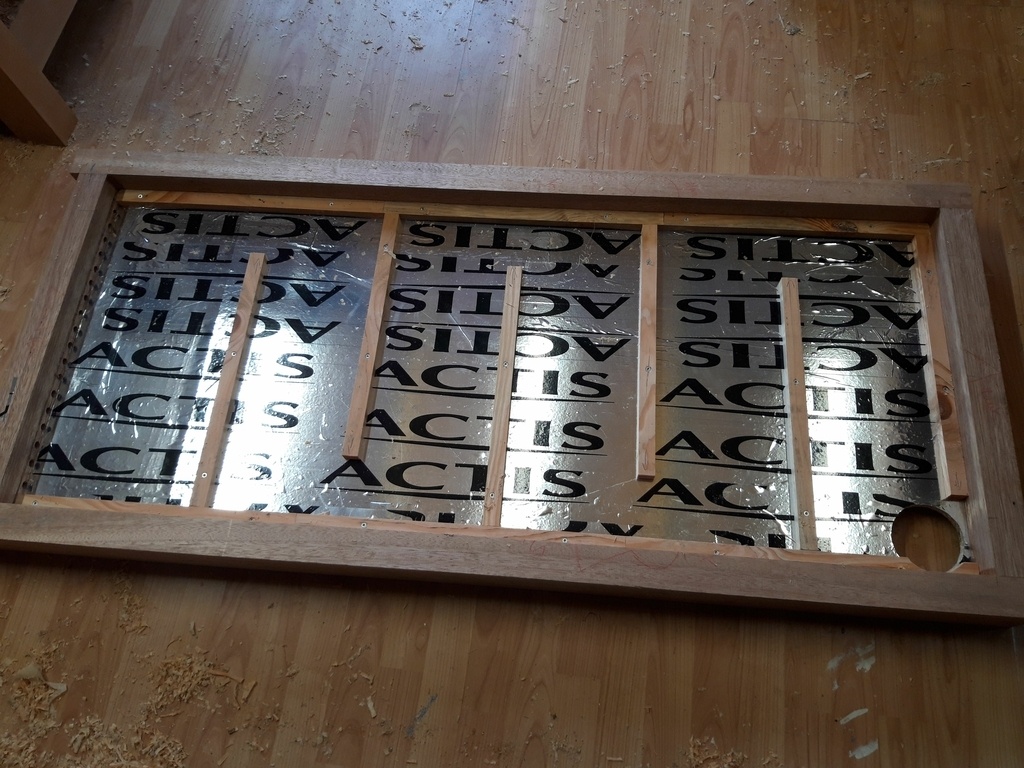

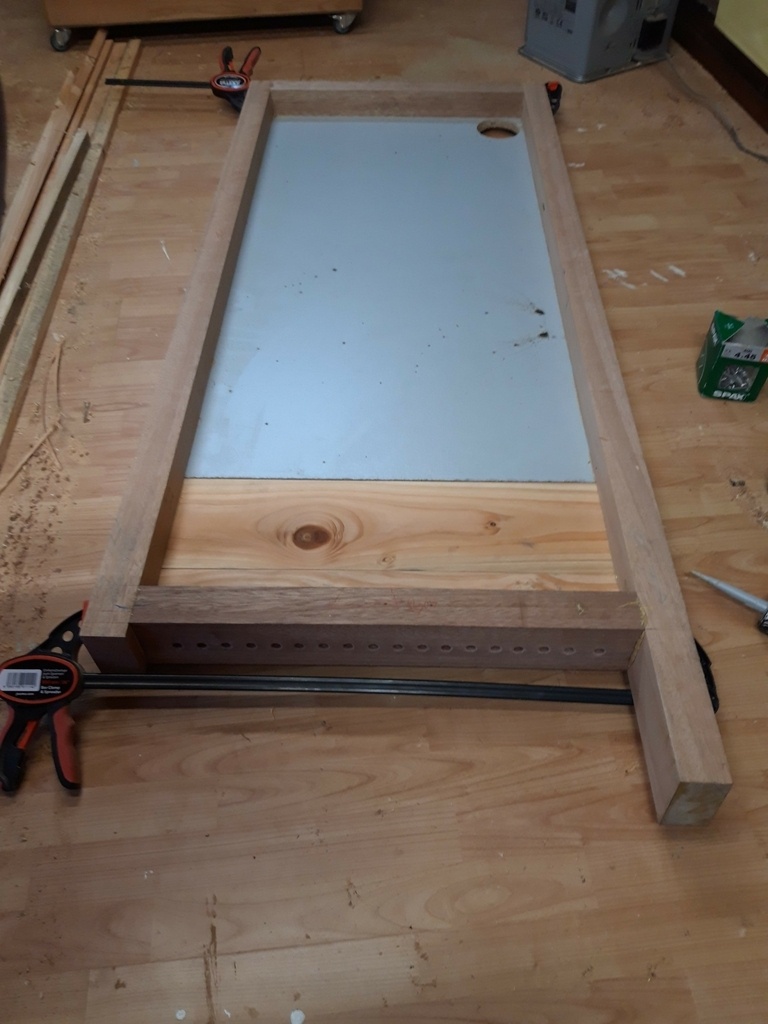

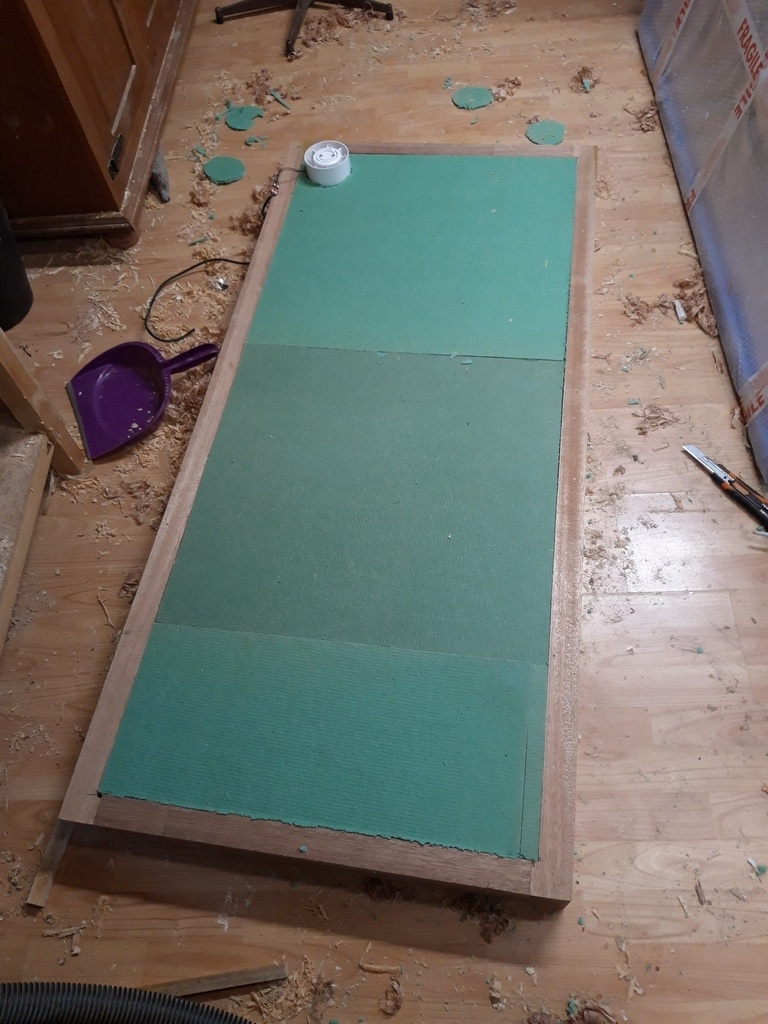

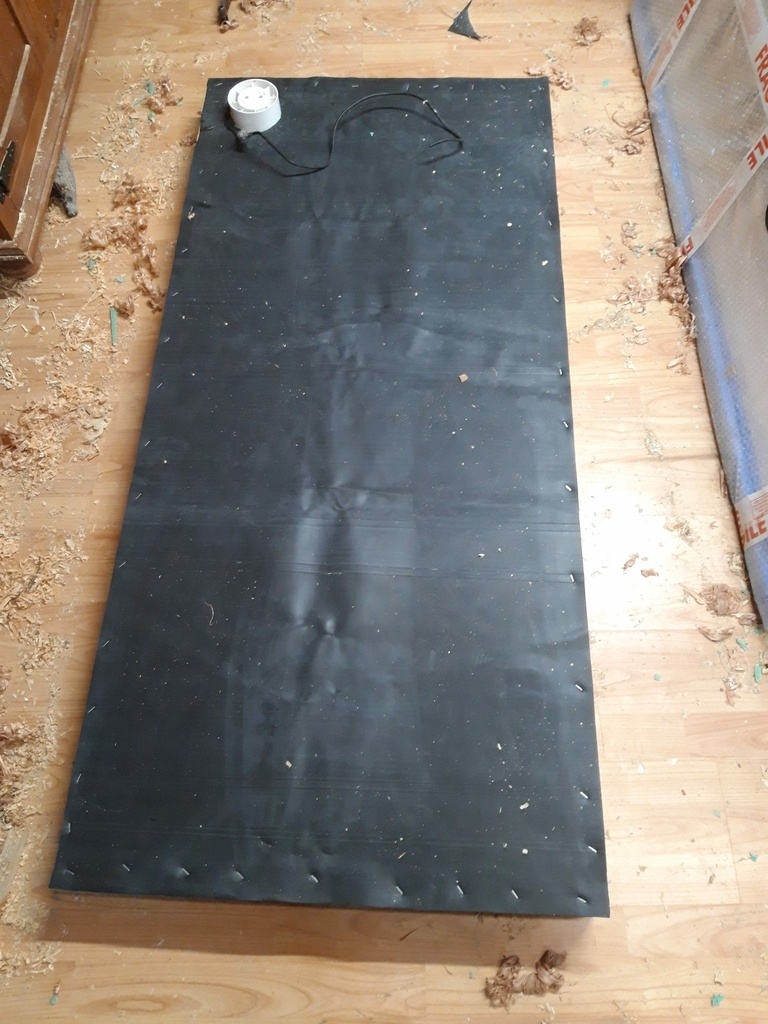

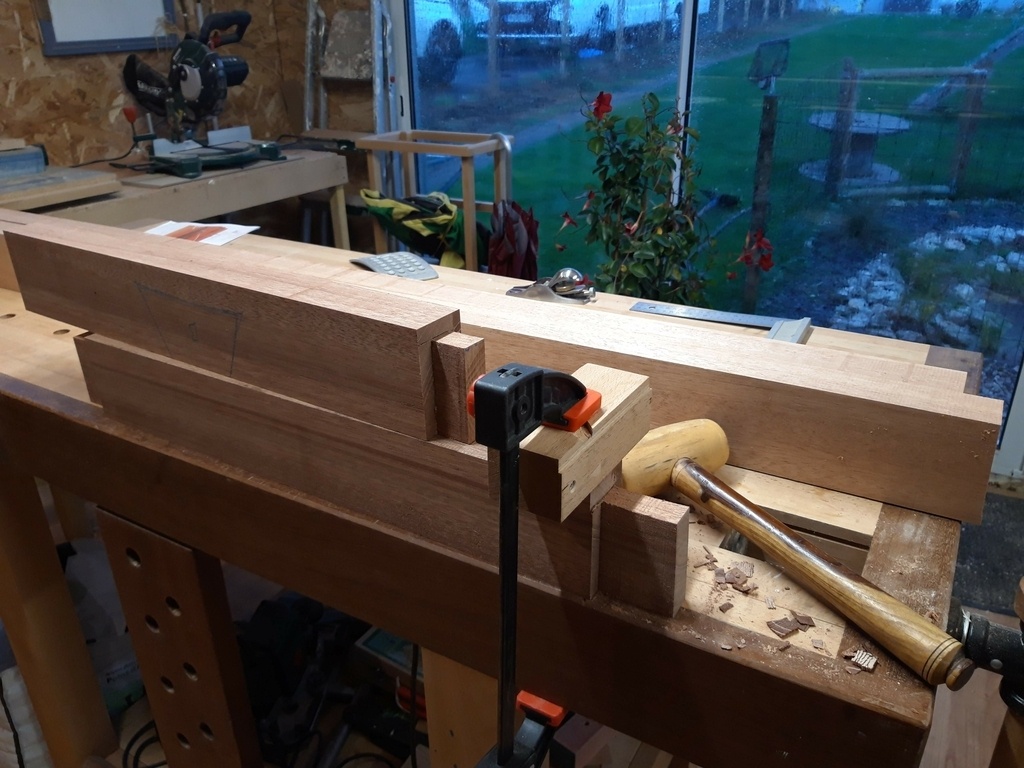

Isolation du fond arrière avec ce qui trainait : de la sous-couche de parquet et fermeture de l'arrière par une chute d'EPDM de la toiture de l'atelier

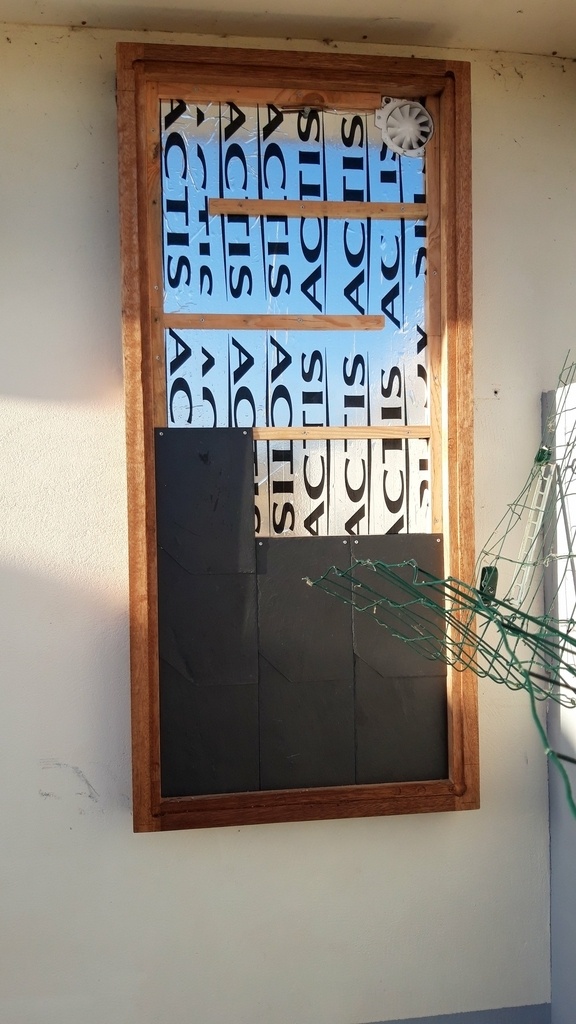

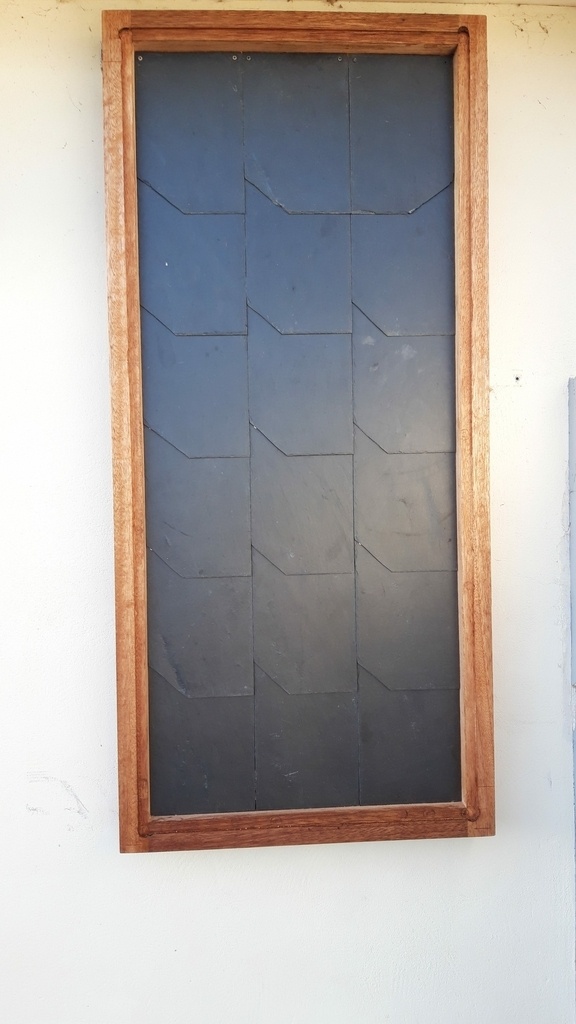

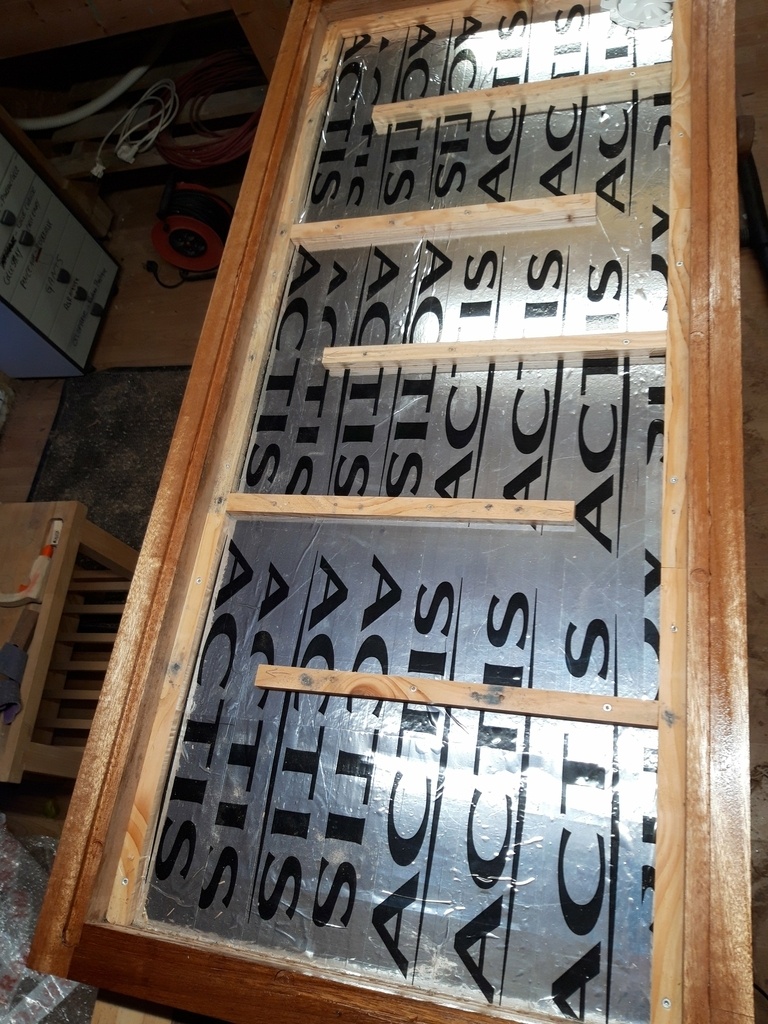

Création des chicanes, mise en place des ardoises avec superposition pour cacher les vis (et surtout parce qu'elles sont de récupération et coupées dans un angle)

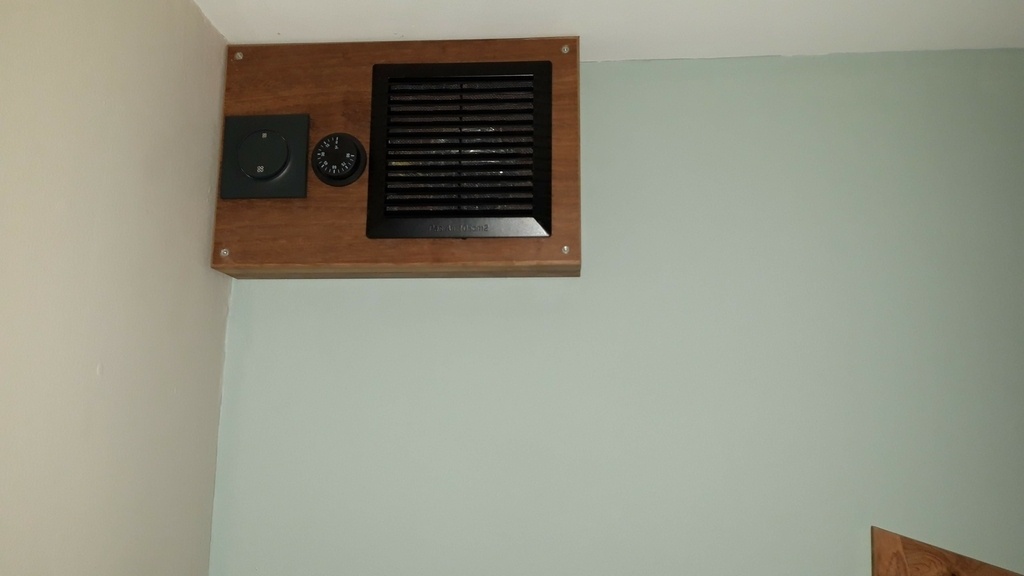

Module de commande fait avec une chute de sapelli et une autre d'iroko.


Discussions

Jeromymacam  a publié la création "Capteur solaire à air".
il y a 2 ans
ninicocolaslas
( Modifié )

Tout simplement génial

Jeromymacam

Merci!
Tout le mérite en revient à son inventeur.
Je n'ai fait qu'adapter le projet à ce que j'avais sous la main.
Ca doit être ainsi selon moi, car la rentabilité n'est pas optimum. Chauffer l'air n'est pas aussi efficace que chauffer l'eau dans le cas d'un panneau solaire classique.

AvecUnBoutDeBois
( Modifié )

Merci pour l’idée. 👍
Elle est de saison en plus.
Je la garde dans mes favoris.

Jeromymacam

Oui!
J'ai commencé en novembre, et puis, pris par d'autres travaux dans la maison, je l'ai mis de côté. Je n'ai pas regretté car on n'a quasiment pas vu le soleil en décembre!
Depuis quelques jours, ca va mieux!

sylvainlefrancomtois
( Modifié )
Jeromymacam

Merci

LaurentBauvir
( Modifié )

La beauté du "low tech". Je suis un grand convaincu par l'expérience des panneaux solaires thermiques 😉

Jeromymacam

Ca va soulager la facture d'électricité !

Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

Chouette. Ajouté dans la collection solaire :

Jeromymacam

Honoré !

dependancesbois
( Modifié )

Ah c'est top !!!!
On en a fait aussi avec "enerlog" qui a récupéré le concept pour le mettre en avant, avec un système d ventilation hyper simple sur système de programmation Arduino pour insuffler l'air.


Comment fonctionne ton module de commande ?

Cadeau que l'on m'a offert avec un don sur l'AdB :)

Pour celles et ceux qui veulent découvrir enerlog, un reportage audio et une courte video

dependancesbois

sciunto Cool ! Merci pour les liens ! Faut vraiment que je passe les voir à Nantes ! Et Loïck est vraiment un super gars, très intéressant et avec une très bonne pédagogie.

Jeromymacam
( Modifié )

Merci.
J'ai loupé cette réalisation.
Absolument pas doué en électronique, j'ai acheté un thermostat avec une sonde placée dans le haut du capteur.
Le tout relié à la commande Petite/Grande vitesse de l'interrupteur qui fonctionne comme un permutateur.
Petite vitesse: c'est le fonctionnement hiver. Je mets le thermostat sur 30° et à 31 il insuffle l'air chaud dans la maison.
Grande vitesse: ce sera e fonctionnement canicule. Je mettrai le thermostat sur 15 ou 20 et il insufflera l'air frais dans la maison la nuit. Il faudra prendre soin de couvrir le capteur en journée.

dependancesbois

D'accord ! Merci pour la réponse.
Pour l'électronique, je suis une bille aussi (et un peu récalcitrant également) mais j'ai été agréablement surpris par le système Arduino.
Je pense m'en faire un pour ma Tiny house.

Jeromymacam
( Modifié )

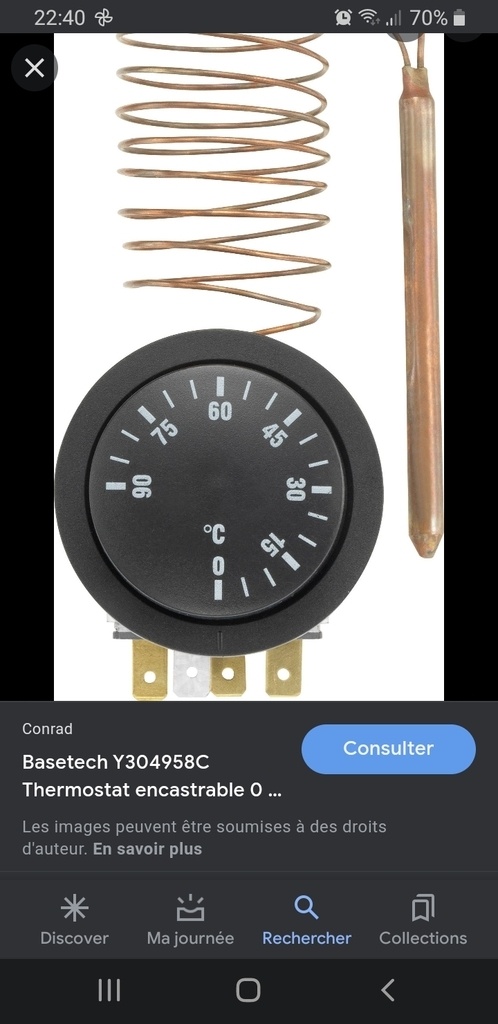

C'est ce thermostat réversible.

dependancesbois

Je vais étudier ça ! 👍

Cadeau que l'on m'a offert avec un don sur l'AdB :)

C'est un thermostat à bulbe. C'est très fiable dans le temps. Dans ses videos, la société le brulant qui en commercialise dit également utiliser ce type de thermostat.

Jeromymacam

J'ai cherché des infos pourtant et je suis passé à côté de ces vidéos...
Merci

fred01
( Modifié )

bien jouer magaiveure

Jeromymacam

Merci

racmterrof
( Modifié )
Jeromymacam

Merci.

nitropeu
( Modifié )

le solaire à air , ça marche ! Parole de Guy ISABEL 👍 ...! Beau travail en tous cas !

Jeromymacam

Merci, faut juste avoir du soleil.
3-4 jours de soleil depuis l'installation...
