Tabourets géométriques


Bonjour à tous et toutes !

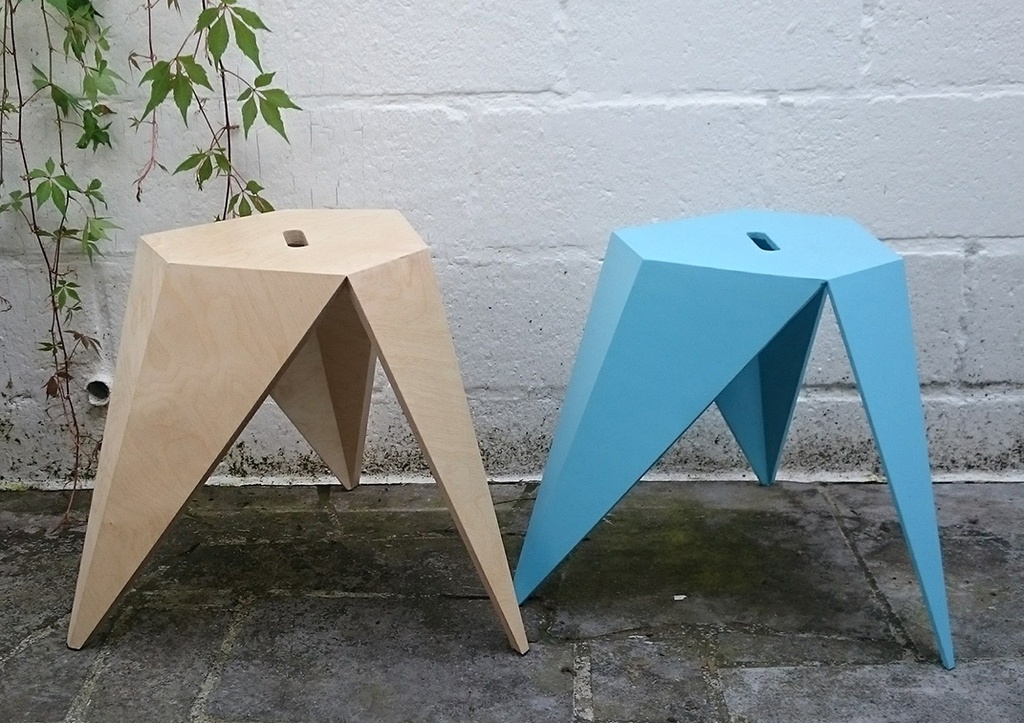

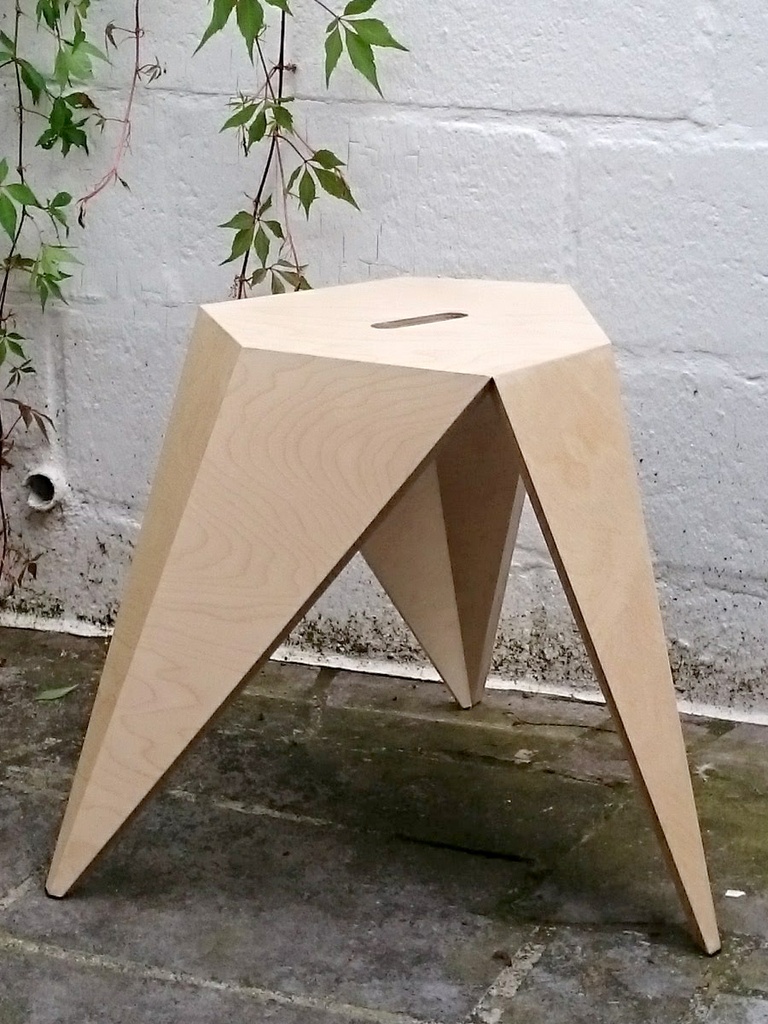

Voici des tabourets géométriques que j'ai réalisés pour améliorer ce tabouret-ci.
Je les ai pensés pour de l'OSB 12mm et c'est plutôt solide :

Mes contraintes étaient :

  • stable et 3 pieds
  • pas trop de pièces à découper
  • solide
  • léger
  • empilable

LA REFLEXION

Au Commencement

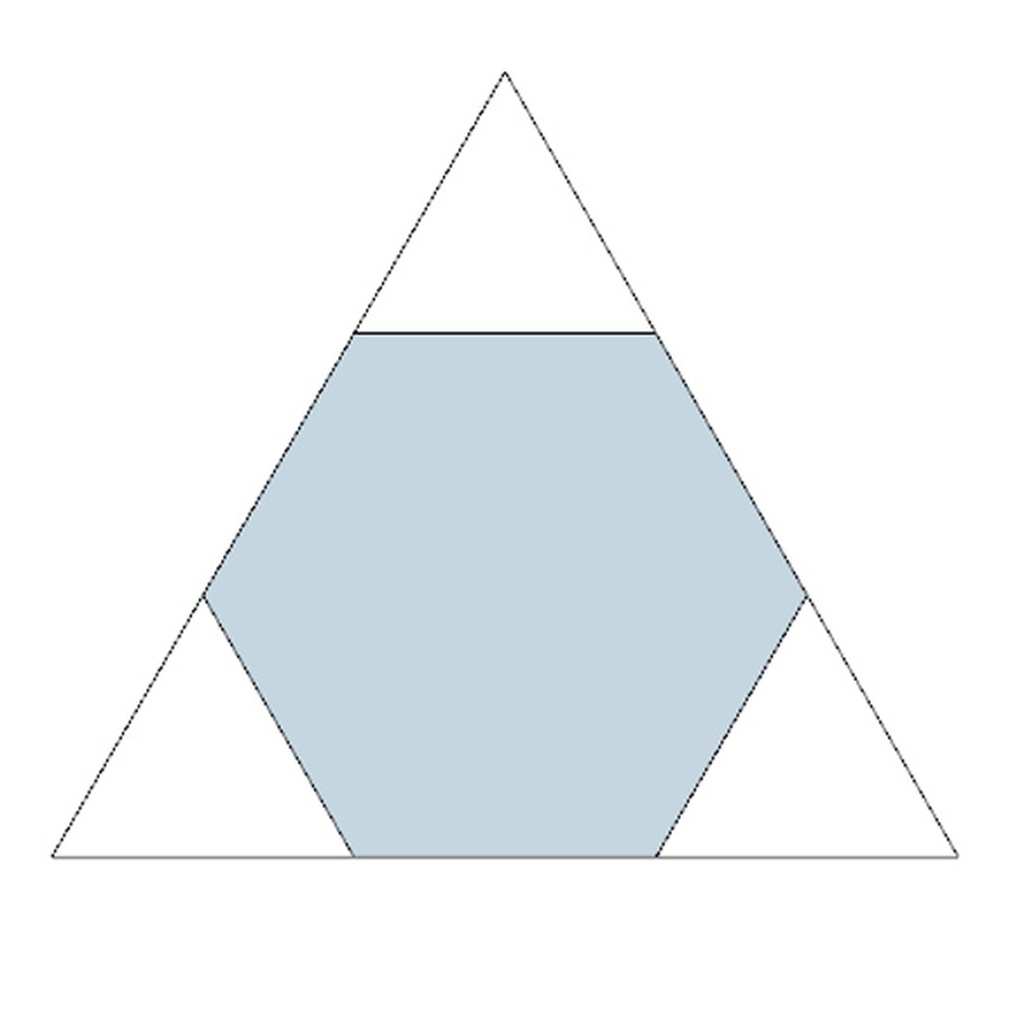

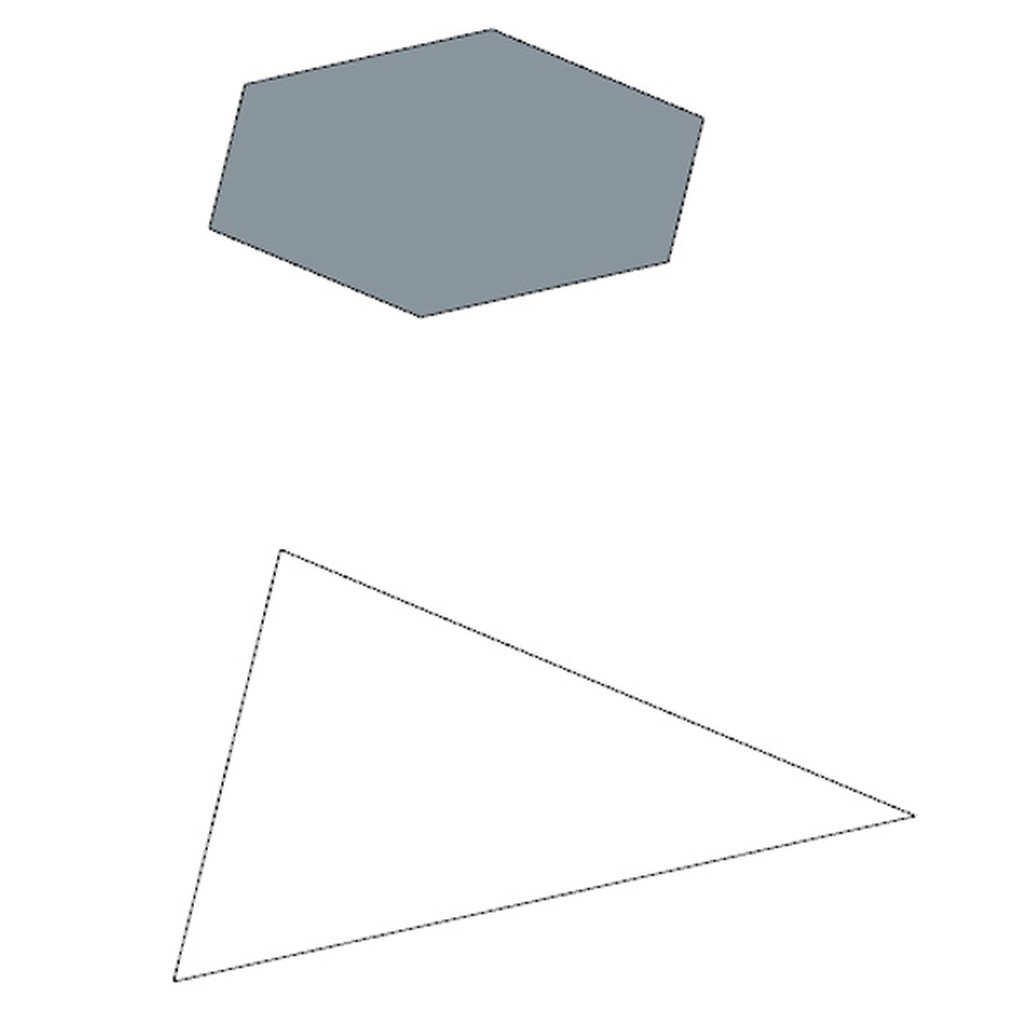

Je voulais 3 pieds car c'est toujours stable même quand le sol est inégal. Par contre une assise en triangle ça fait mal aux fesses car c'est pointu. Donc je suis parti sur un hexagone pour l'assise et du coup un triangle pour la base de sustentation.

Pour relier ces deux formes, il y a plein de possibilités. Si vous avez des suggestions, je serai heureux de les voir en commentaires 🙂

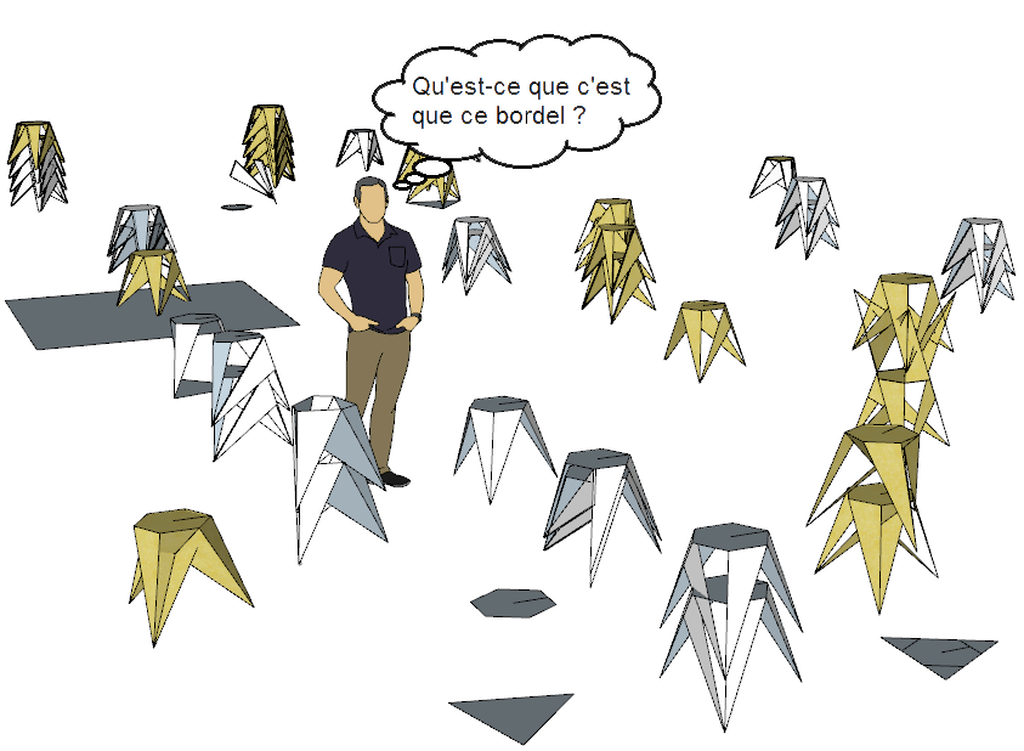

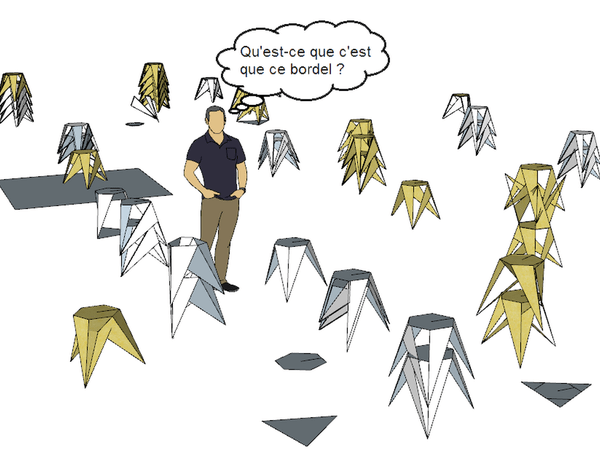

Voici quelques exemples auxquels j'ai pensé, ainsi que leurs problèmes :

Les Prétendants

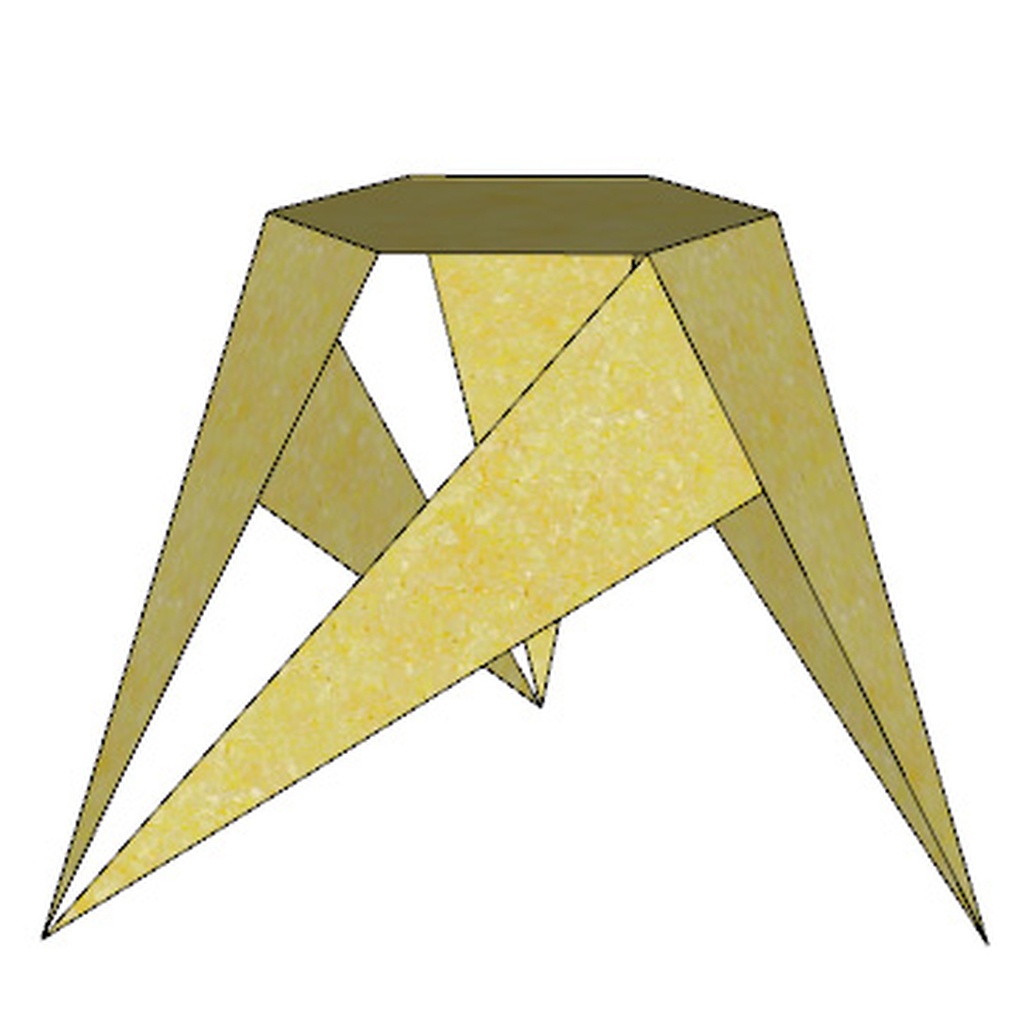

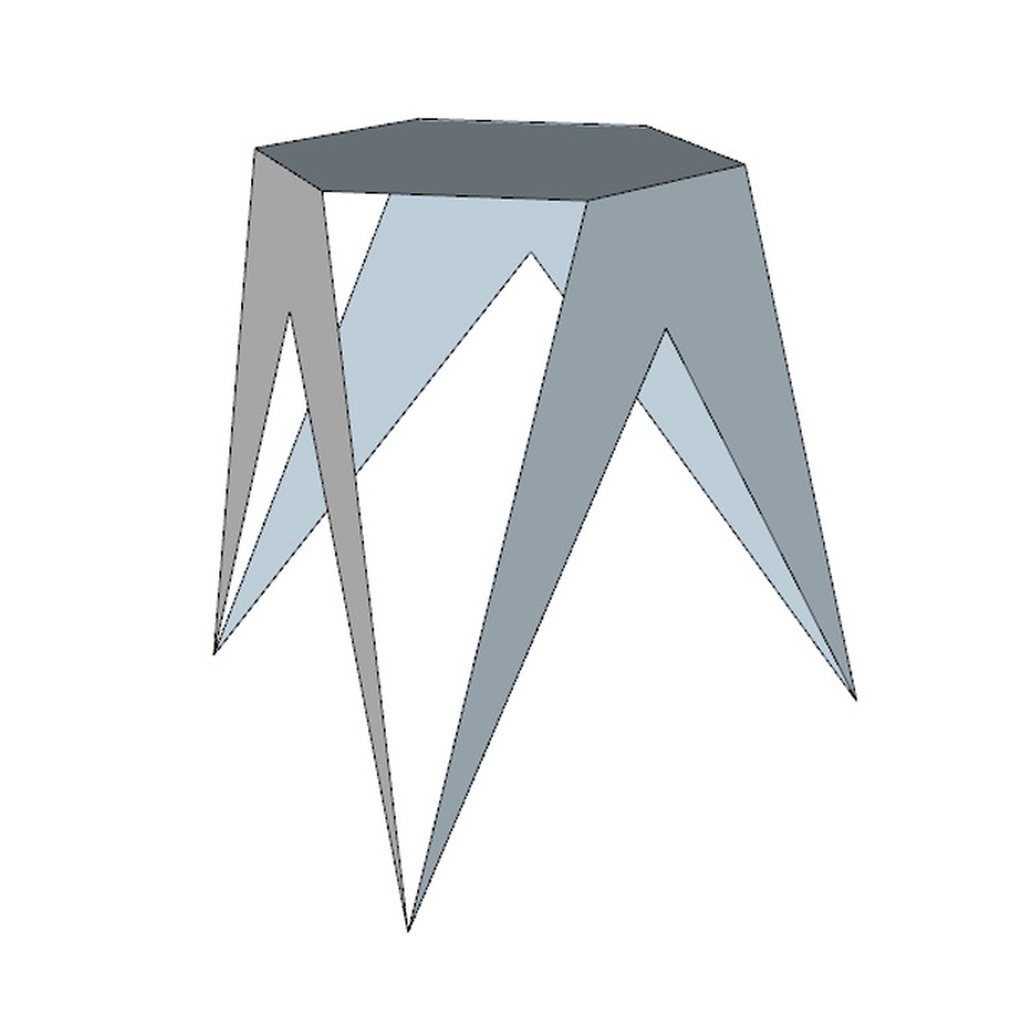

Mes premiers tabourets géométriques

Problème : Les pieds ont tendance à s'écarter. Ils sont en 2 pièces alors ça aide, mais quand même.

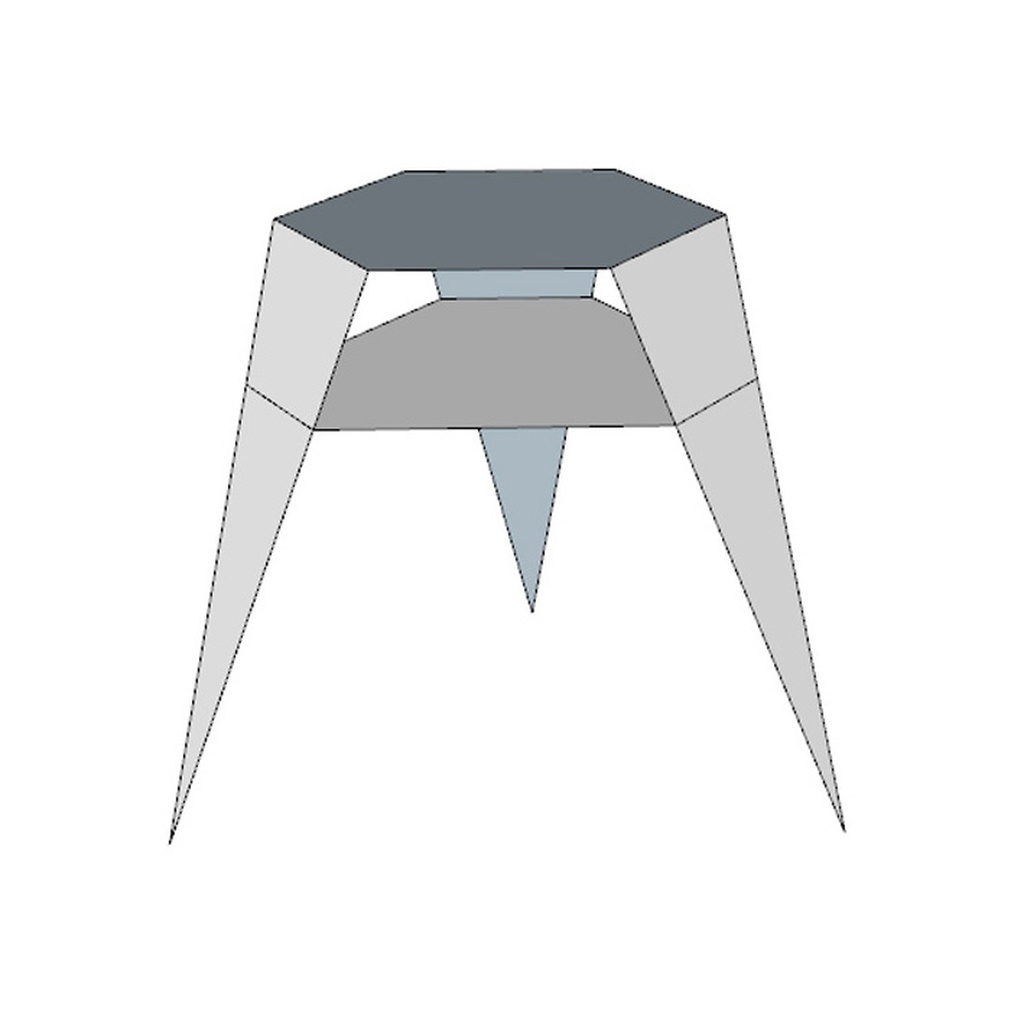

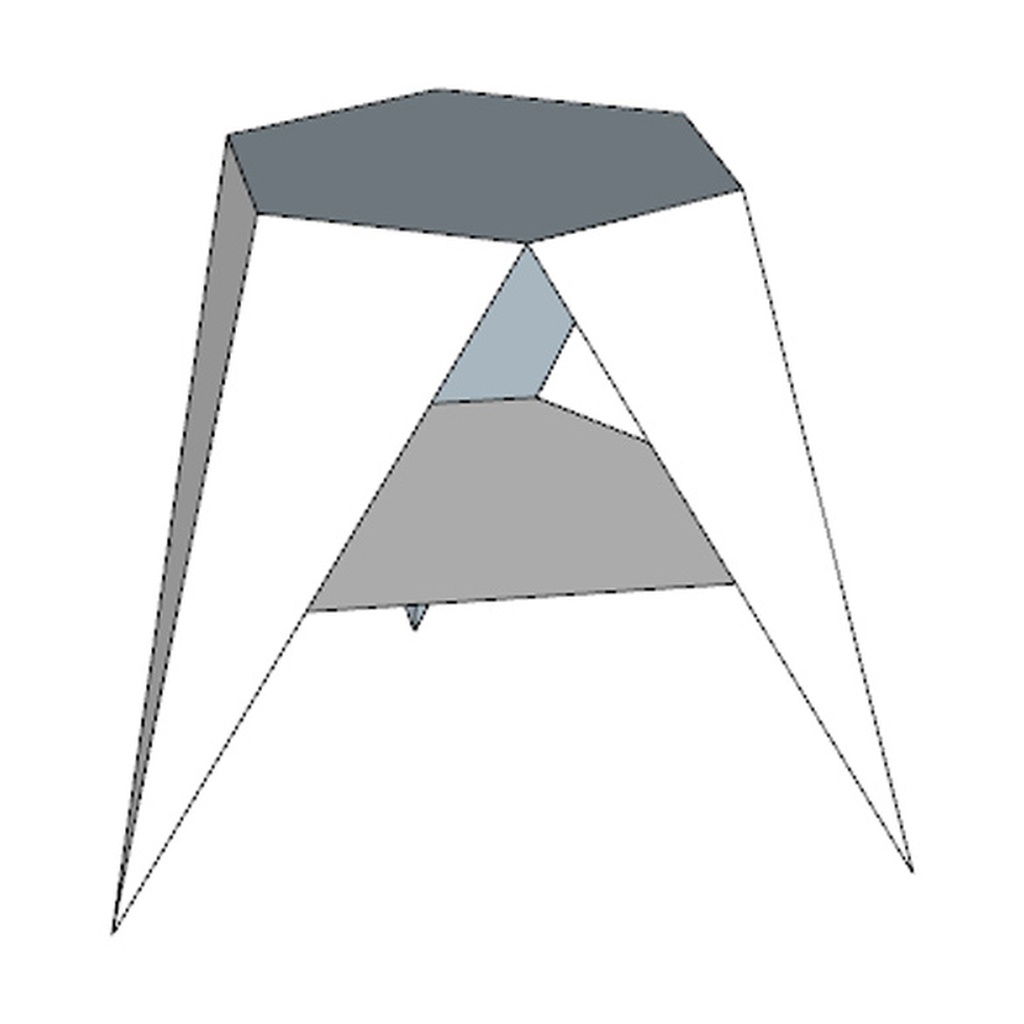

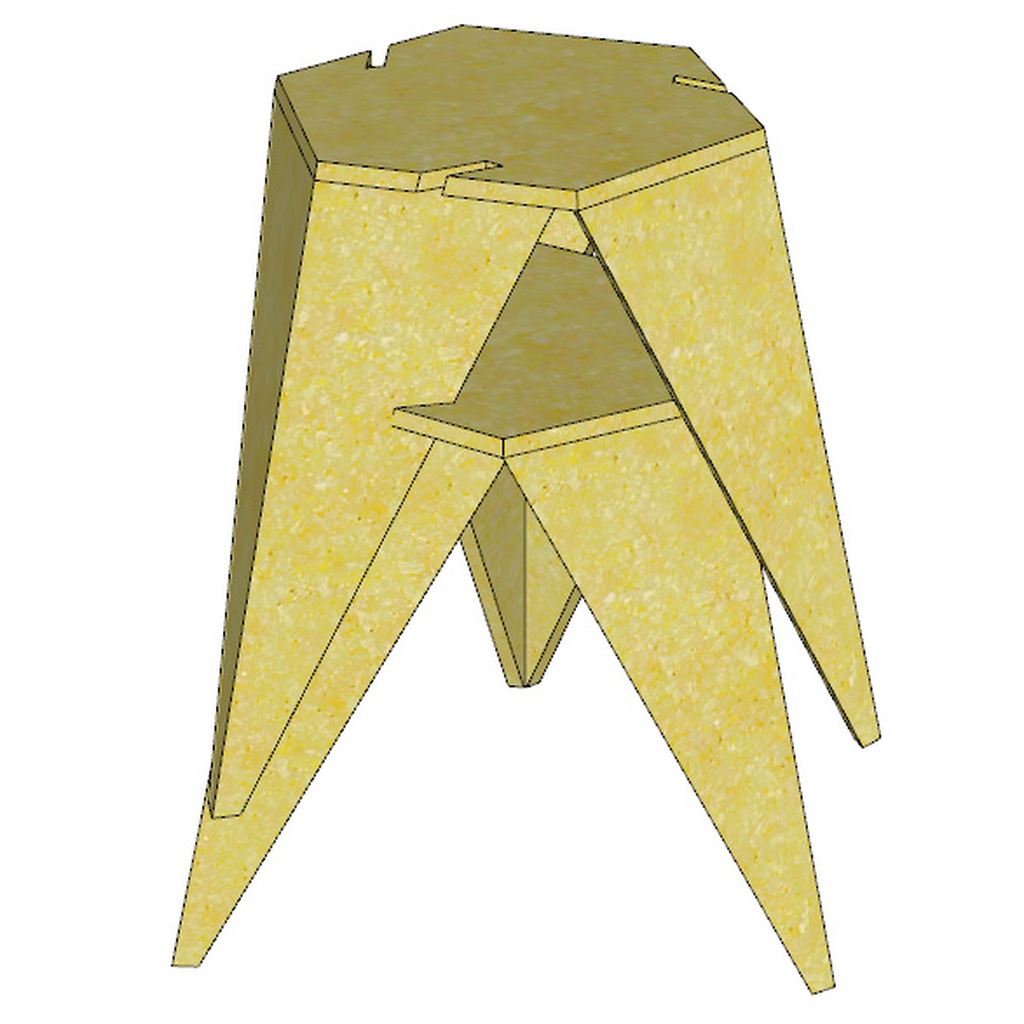

Le même avec une étagère de renfort

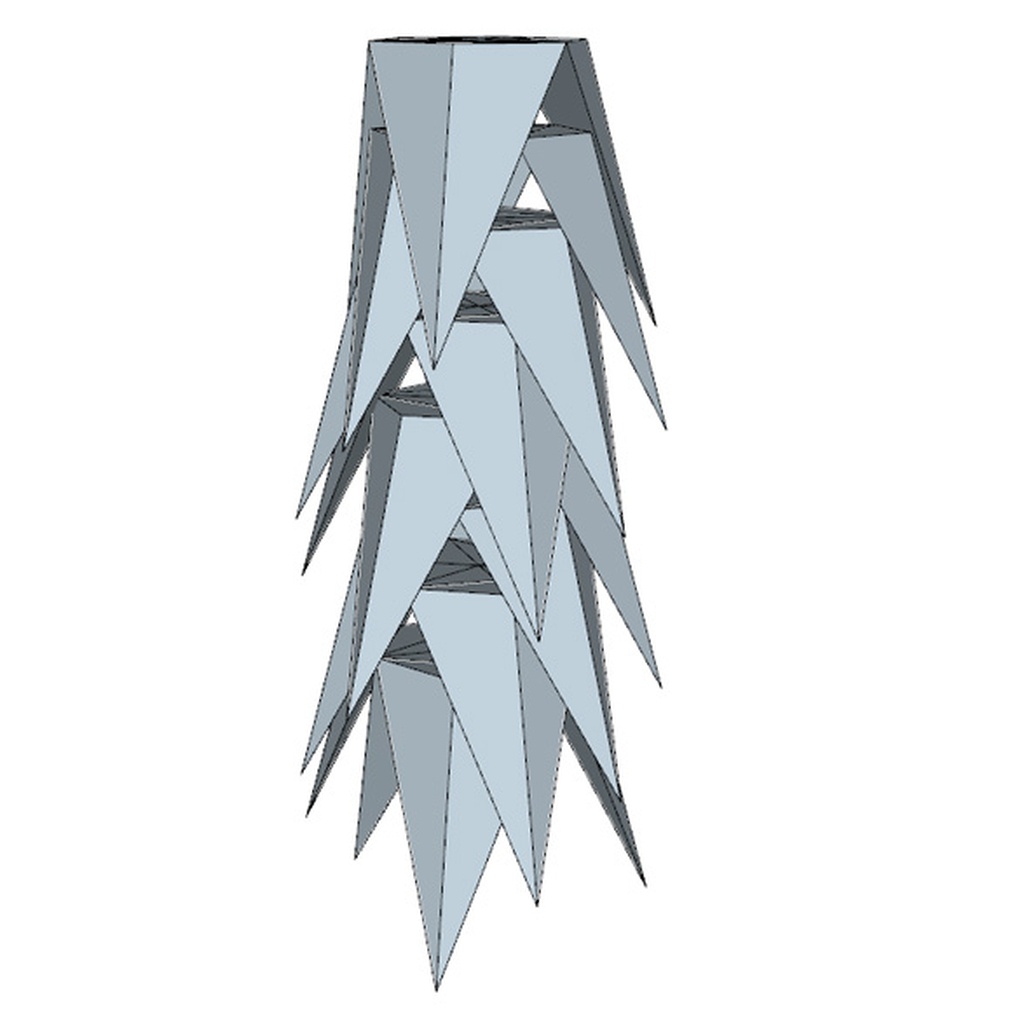

Problèmes : 8 pieces au lieu de 7. Empilables mais la pile est rapidement haute. On peut les empiler en spirale.
Avantage : Plus solide et on peut glisser une farde sur l'étagère.

Simple avec étagère

Problème : Pieds trop fragiles car en une seule pièce.

Encore un mauvais

Problème : Pas empilable

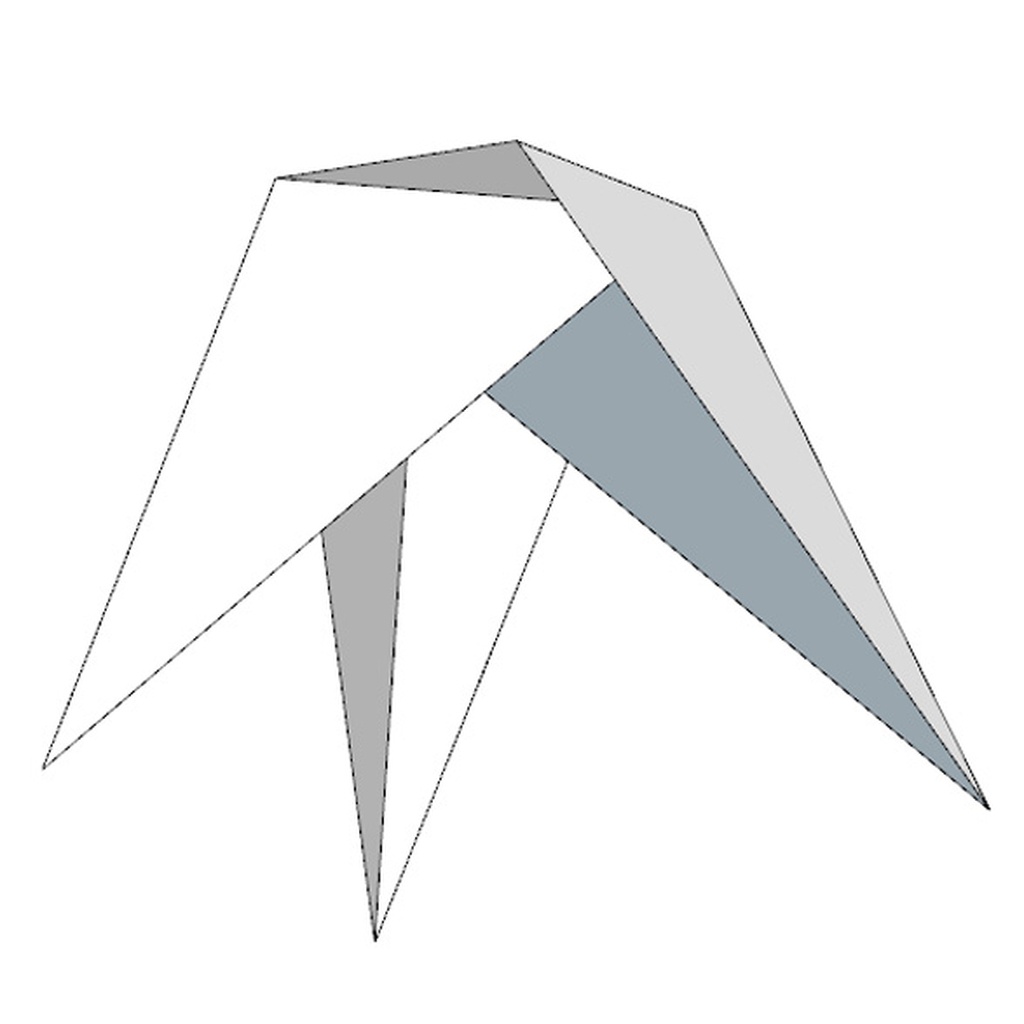

Mauvais et moche

Problème : Angle rentrant pour les pieds c'est chiant à fabriquer. Ressemble à une ribanbelle de papier.

Mauvais mais chouette

Chouette parce que les pieds sont solides (2 pièces à 90°).
Problème : Pas empilable. J'ai imaginé une variante empilable mais il faut des découpes dans l'assise (plus de boulot).
J'en ferai peut-être un plus tard quand même parce que je l'aime bien.

Finalement je suis parti là dessus :

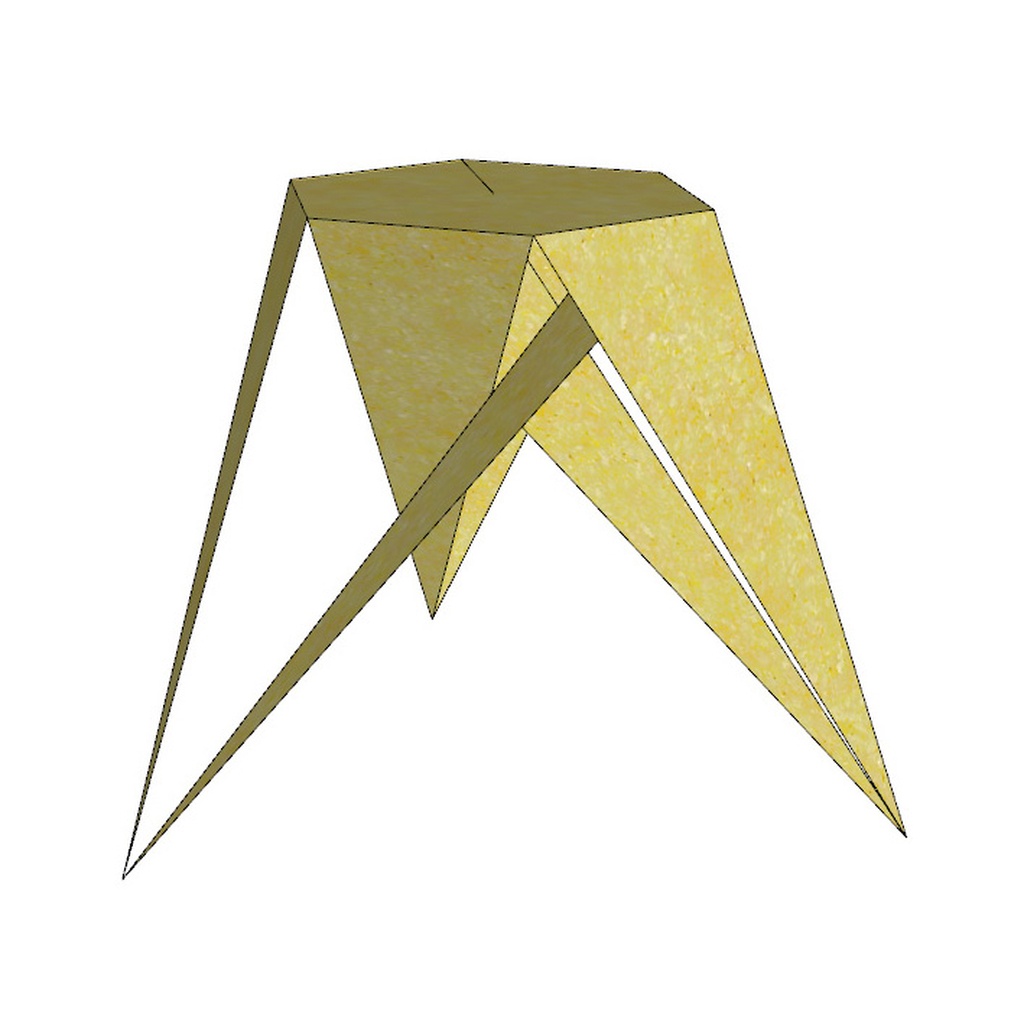

L'Élu

Avantage : Chaque pied est relié au suivant, ce qui crèe un "cerclage" qui renforce.
Problème : Pas empilables ! En effet, le pied renfort touche l'assise quand on les empile car il est juste en dessous de l'assise et à 90°.

Ma solution : Donner un angle au pied renfort pour qu'il évite de peu l'assise lors de sa descente quand on les empile. J'ai aussi découpé un peu l'hexagone de l'assise pour une forme irrégulière, ça a aidé.

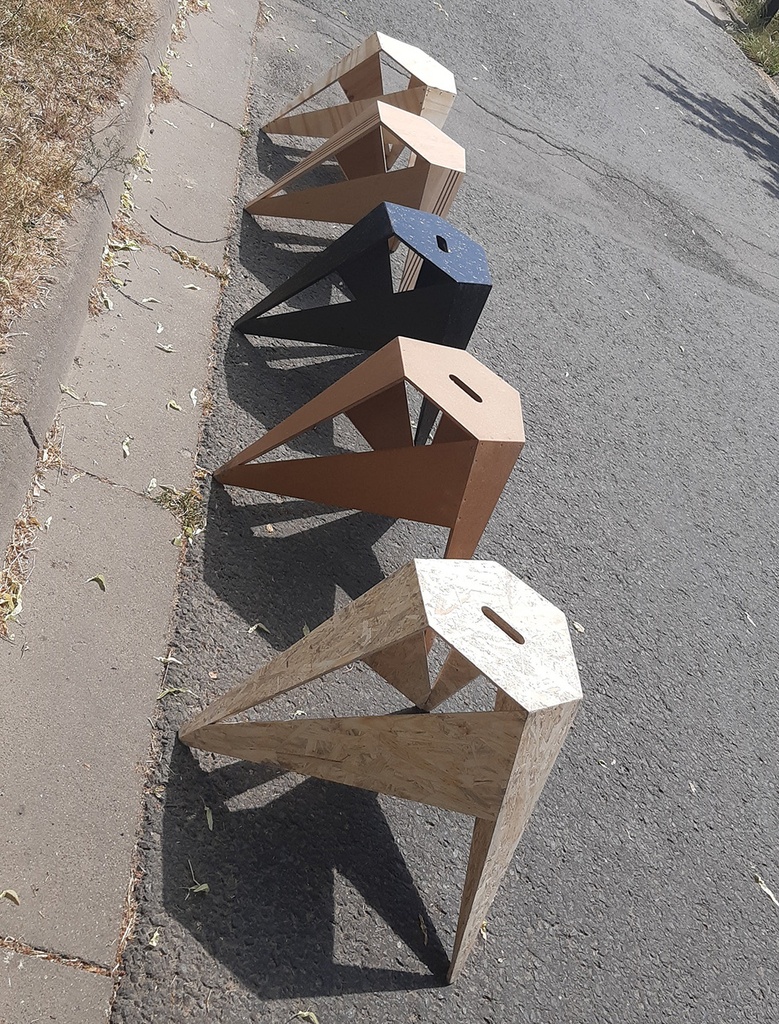

J'ai donné au pied renfort l'angle nécessaire pour empiler les tabourets à 15cm de hauteur entre chacun, avec du 12mm d'épaisseur. Au final ils s'empilent avec 13cm de différence entre eux.

J'ai aussi pensé simplement pivoter le triangle de sustentation mais ça fonctionne pas : si on cherche à augmenter l'angle d'un pied renfort on le diminue pour un autre.

Après y avait un truc très fun pour garder la planéitude du pied renfort tout en lui donnant de l'angle: si je décalais le point de rencontre au sol, je devais décaler l'attache de l'autre côté du pied pour garder la planéitude, ce qui avait pour effet... de décaler le point de rencontre au sol et bousiller la planéitude à nouveau.

Bref ! Après de longs tourments, j'ai vaincu le monstre Sketchup 👹 et j'ai eu mon modèle 3D.

Y a plus qu'à découper !

Voilà ! Merci de m'avoir lu et... Hein ? Pardon ?
Quoi la fabrication ? Ben on coupe et...

Oui. Bon. Ok. En vrai ça a pas été si facile que ça.

La Fabrication

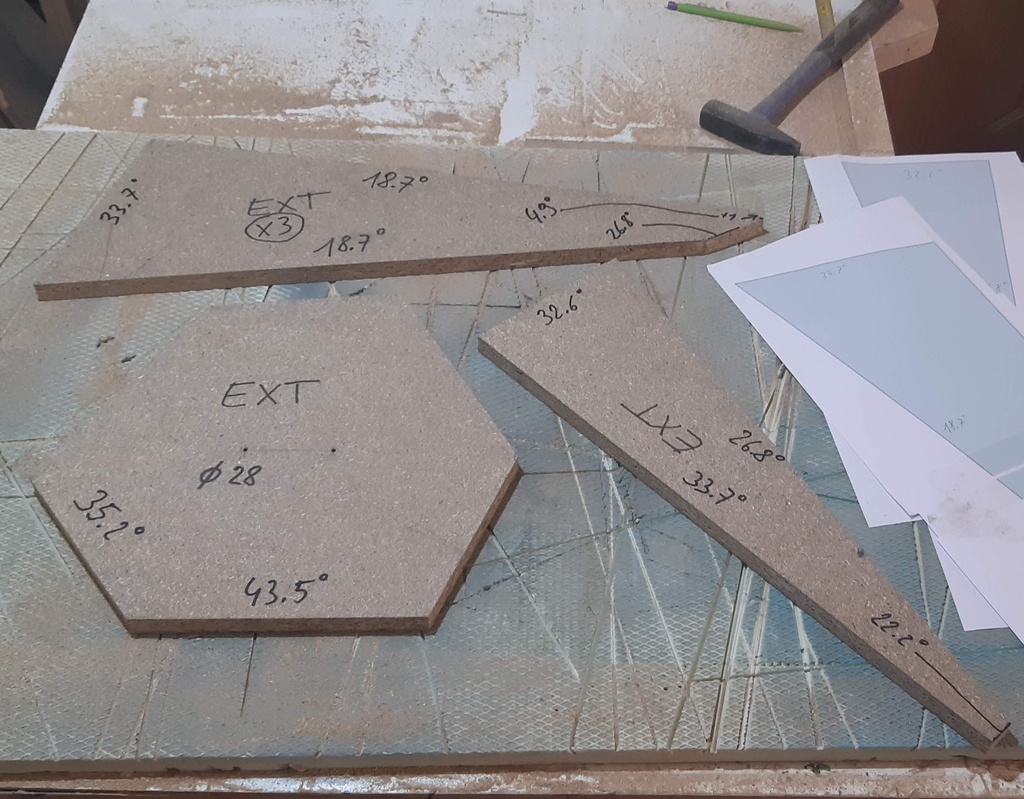

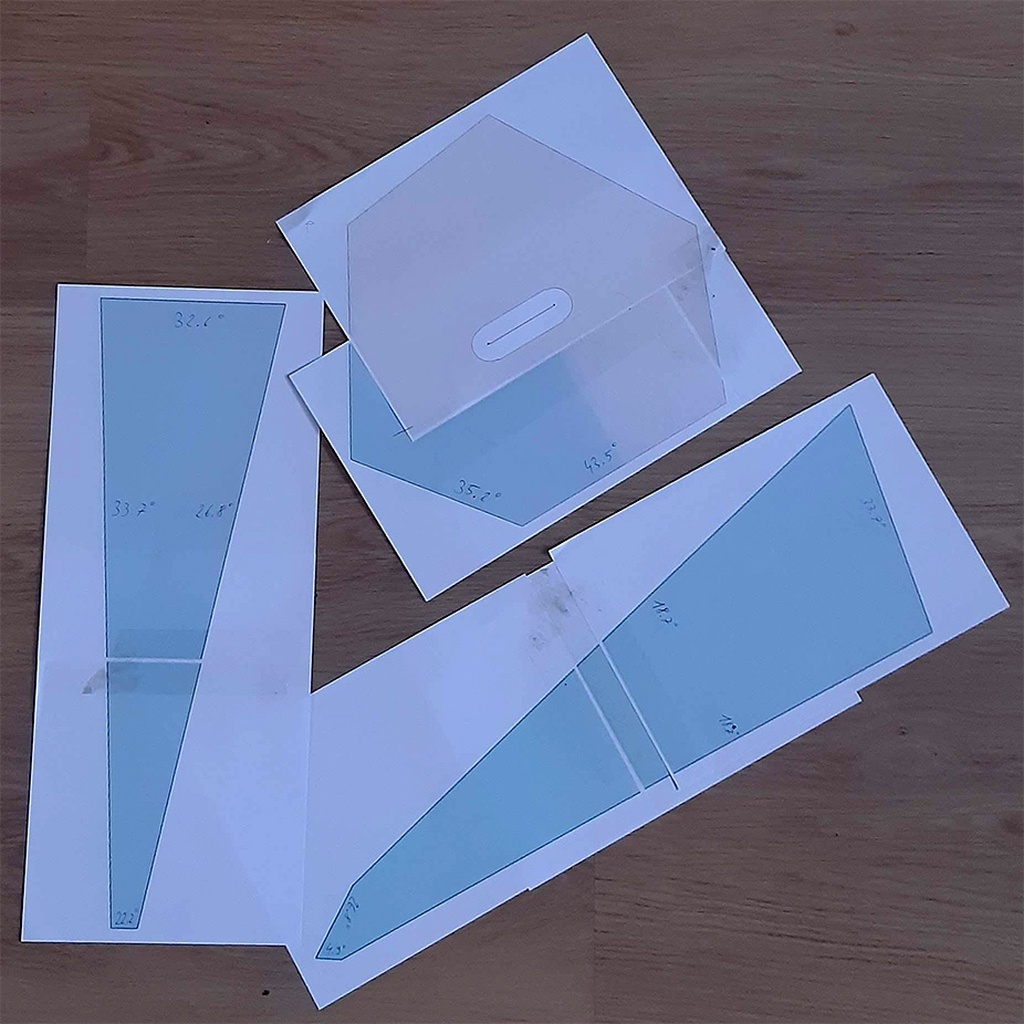

Je suis parti de gabarits papiers qui m'ont permis de fabriquer des gabarits en bois aggloméré.

Après ça, je trace, je sors la plongeante sur rail et en 30min j'ai toutes les pièces.
On peut retourner le panneau pour profiter d'un coupe qu'on vient de faire au lieu de devoir la recouper.
Aussi j'ai donné au pied renfort dans mon modèle 3D les deux mêmes angles sur les longs chants, ça accélère les découpes.

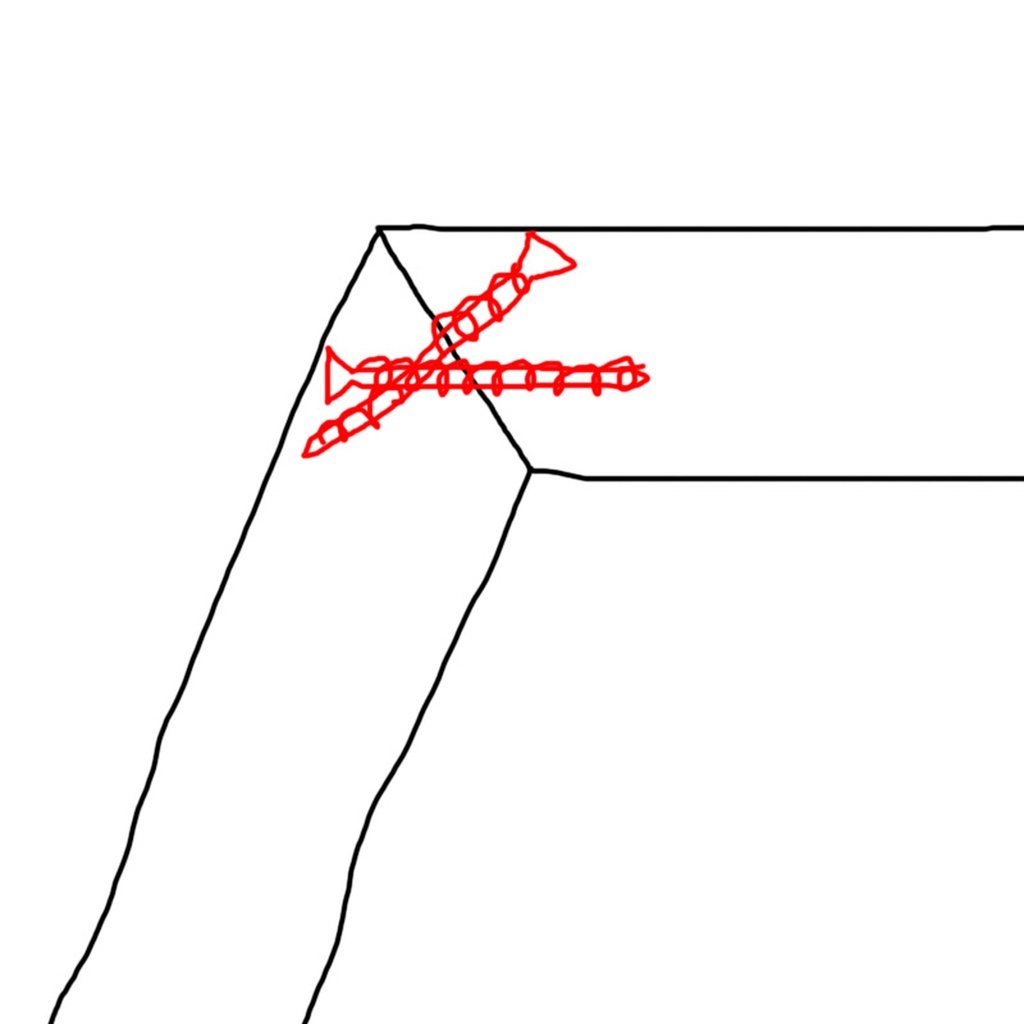

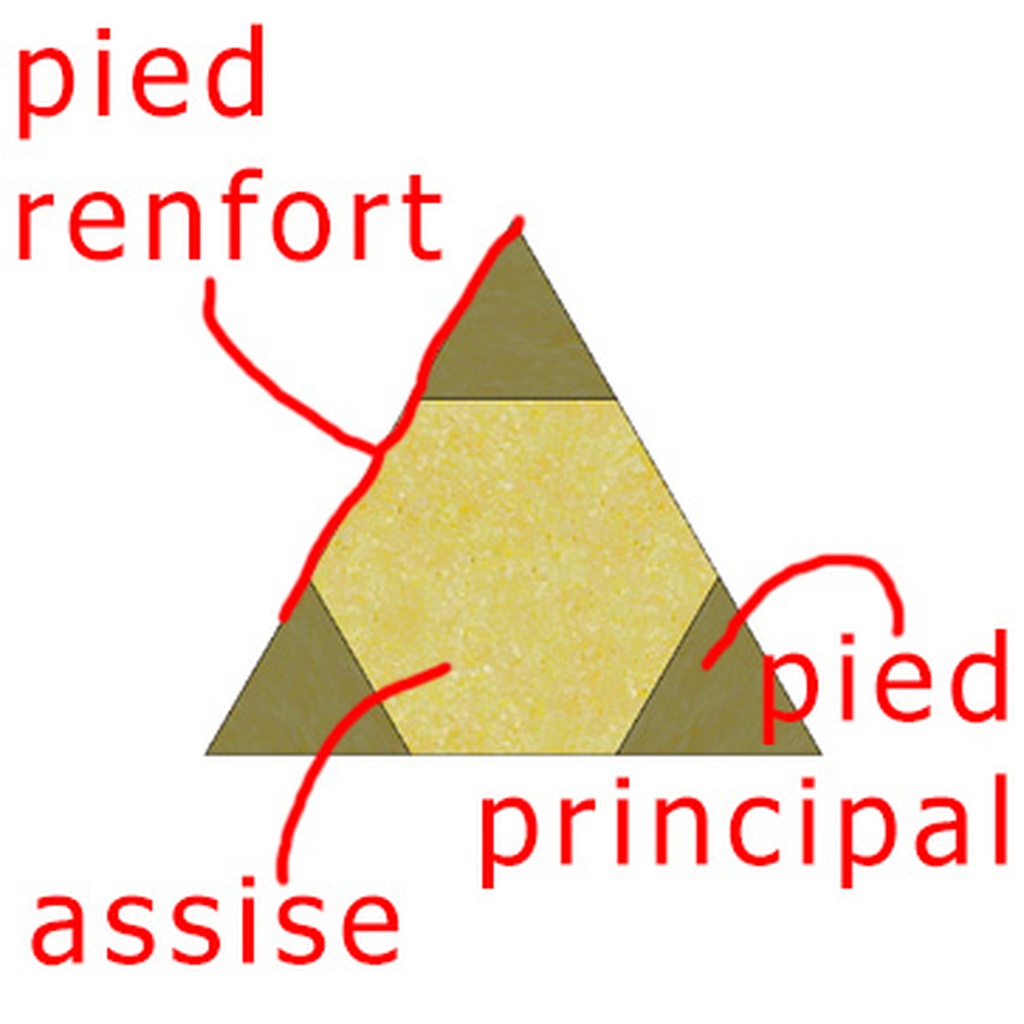

Les pièces sont collées et assemblées avec des vis dans les deux faces pour chaque jonction (voir diagramme ci-dessus). J'ai choisi des 3x40 avec un cou lisse pour bien serrer.

Test destructif

J'ai sauté très fort sur mon premier tabouret en OSB et il a craqué au niveau des pieds.

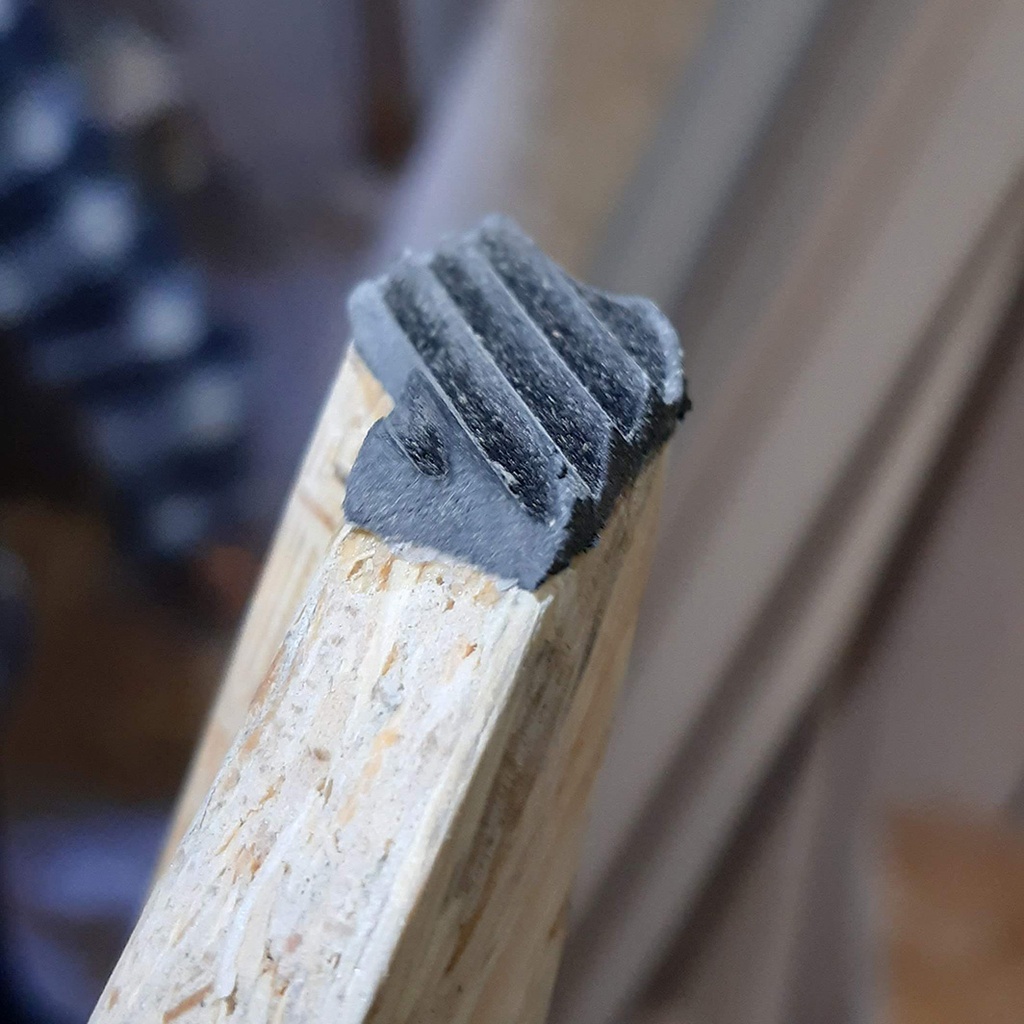

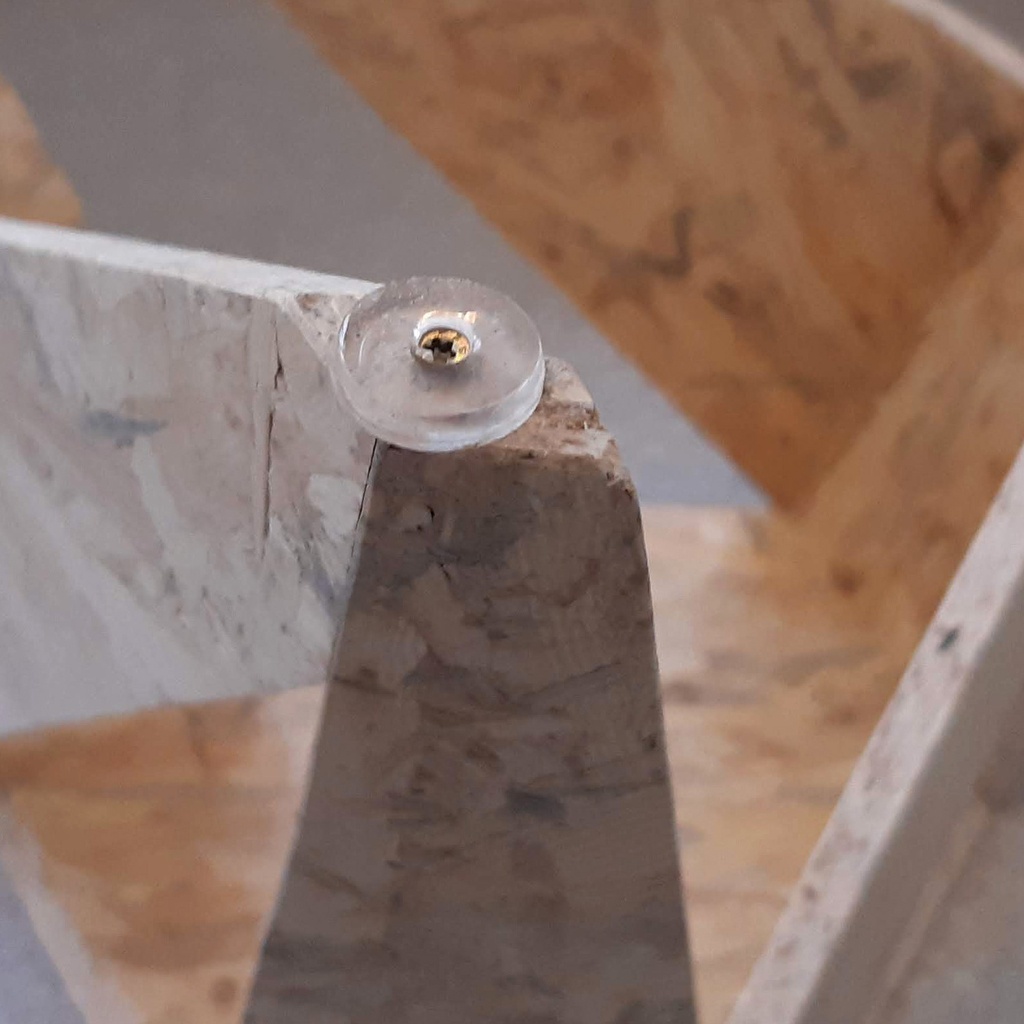

En effet, j'avais installé ceci comme pieds (première image ci-dessous).

Le pied en plastique reste sur place, et les forces qui tendent à écarter les pieds ont arrachés l'arrière de l'OSB au niveau de la vis.

J'ai changé les pieds pour du caoutchouc collé et agrafé sur toute la surface de contact au sol. Ca maintient les pièces ensemble et ça force sur l'entièreté de la matière. Beaucoup mieux (deuxième image ci-dessous).

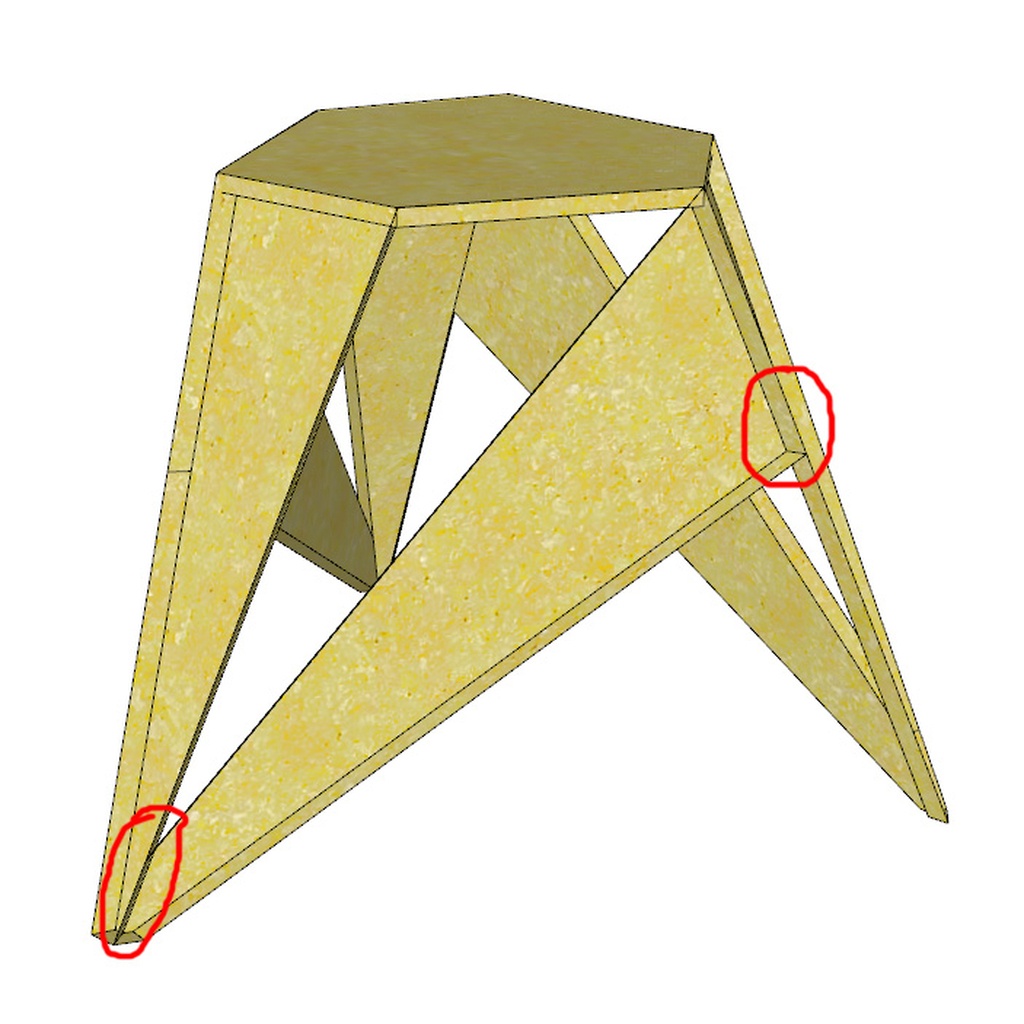

Toujours en sautant dessus, j'ai remarqué que les points faibles semblaient être le bas de la jonction entre le pied principal et le pied renfort, ainsi que la jonction au sol entre ces deux pièces. (troisième image ci-dessous).
Double quantité de vis pour eux deux !

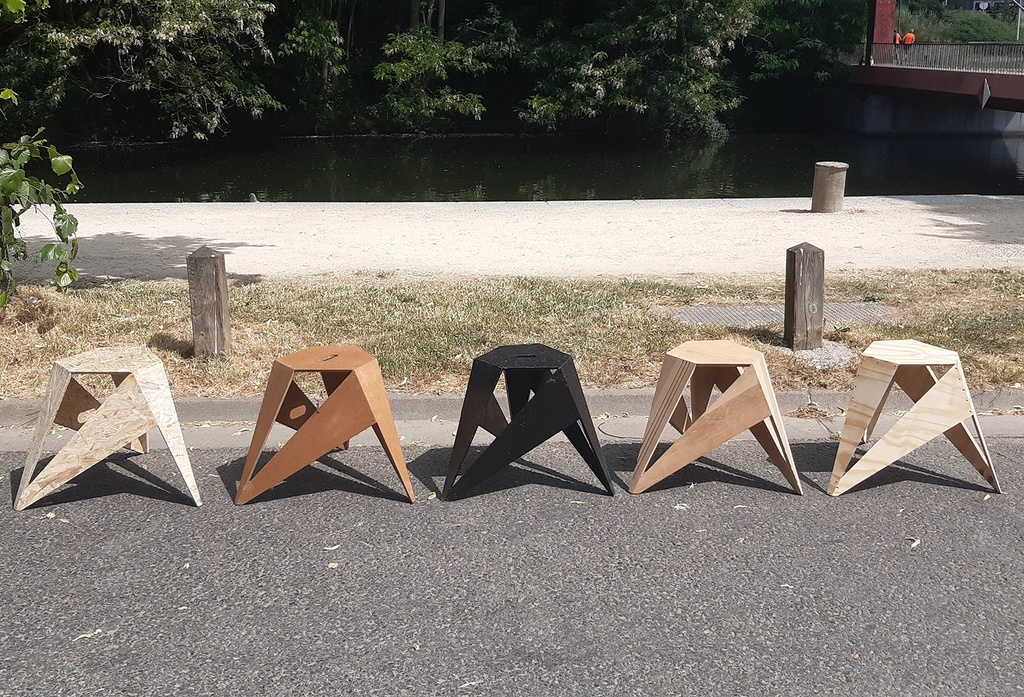

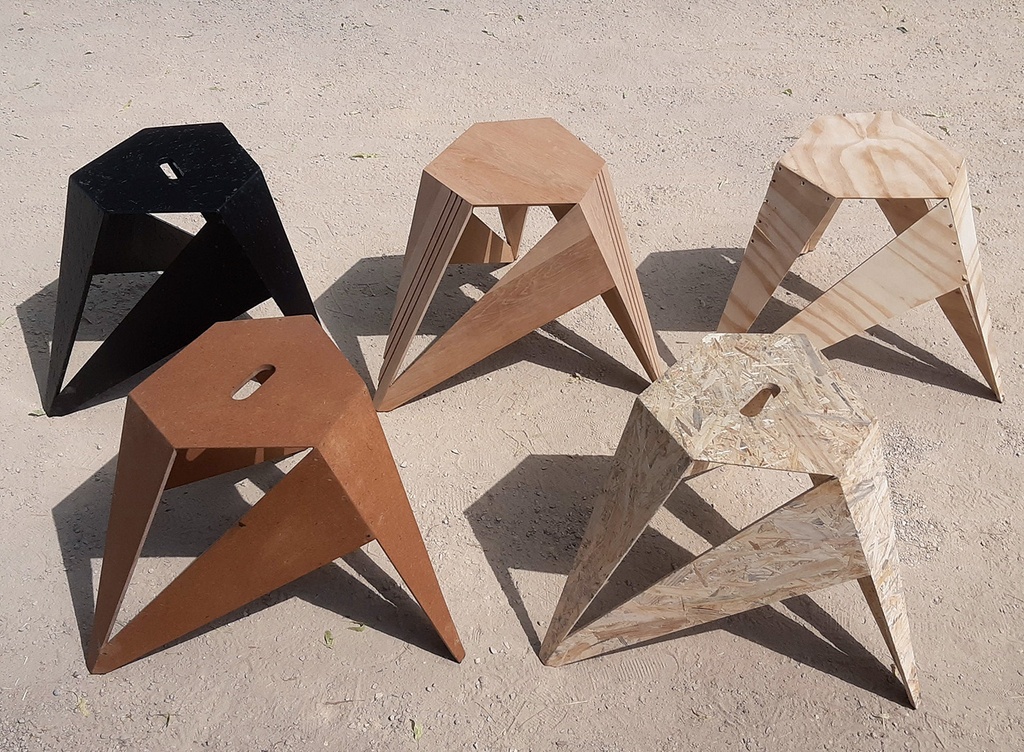

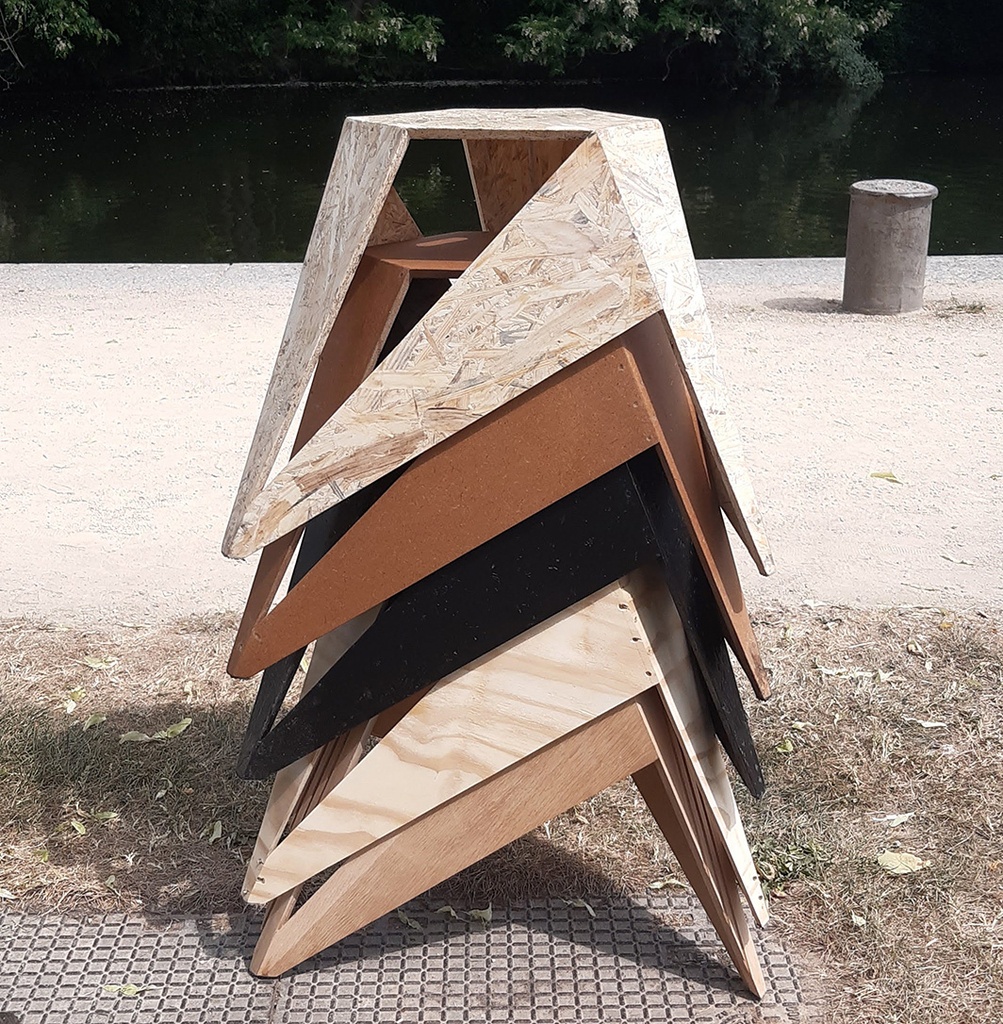

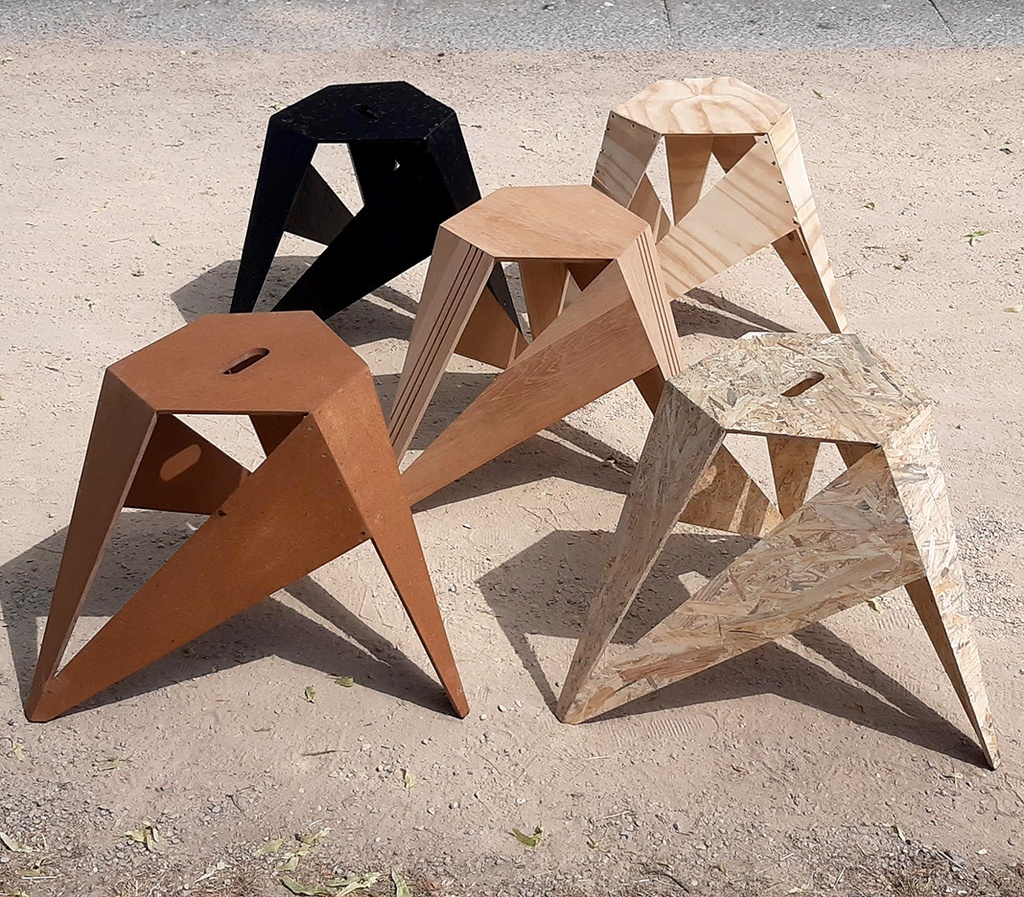

Après je me suis emballé et j'ai fabriqué 4 autres tabourets pour tester différentes matières, toutes avec leurs défauts et leurs avantages :

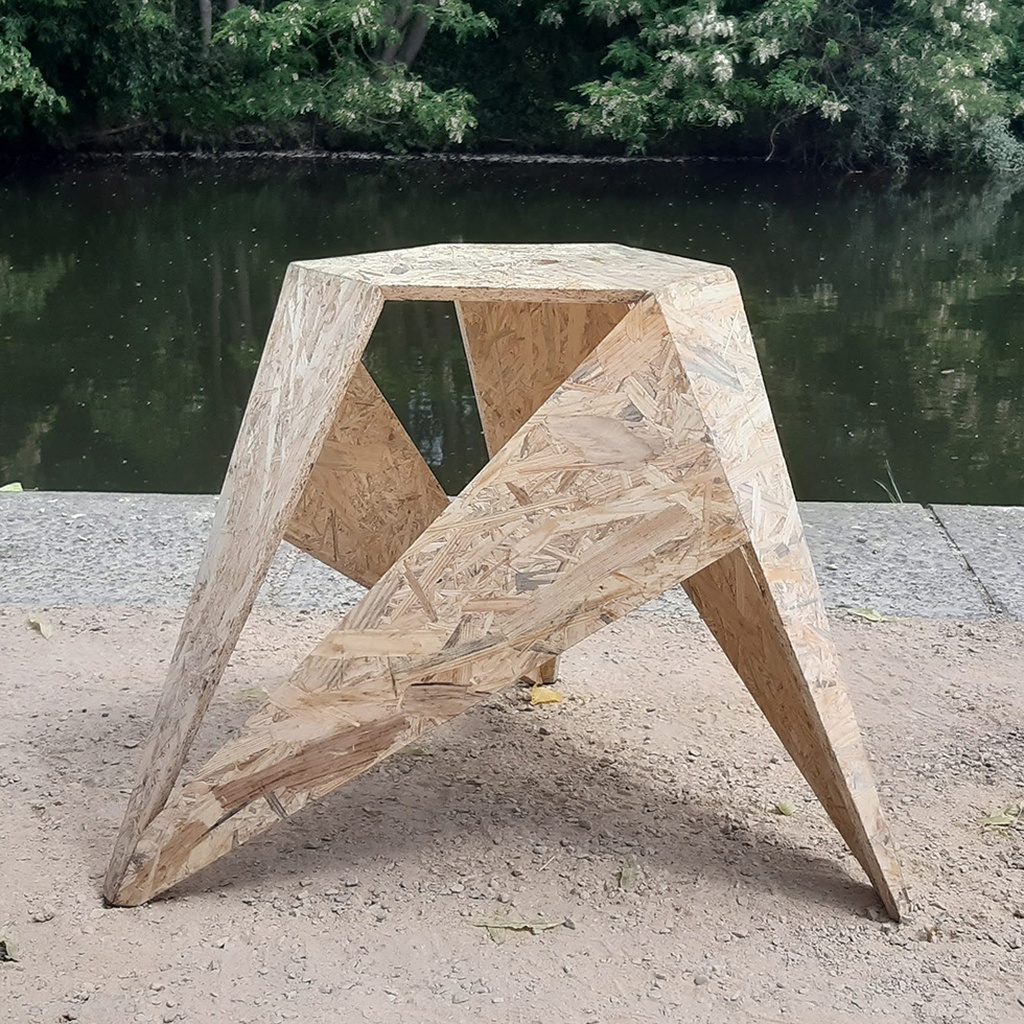

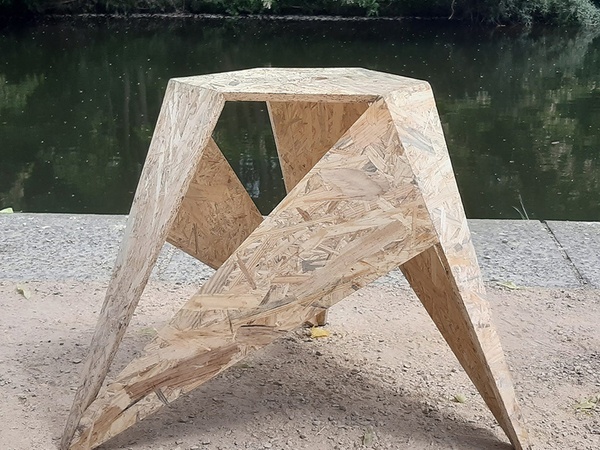

"The Original", OSB 12 mm

Avantages : Solide, top tendance, camoufle les vis.
Inconvénients : C'est de l'OSB, file les bas des femmes si pas bien poncé.

J'ai conçu ce tabouret pour l'OSB au départ car je souhaitais rentrer dans la tendance des meubles en OSB (avec 10 ans de retard). Et l'OSB c'est plutôt solide dans le sens longitudinal.
Ca a aussi l'avantage de pouvoir masquer les vis vu l'aspect fouilli de la surface.

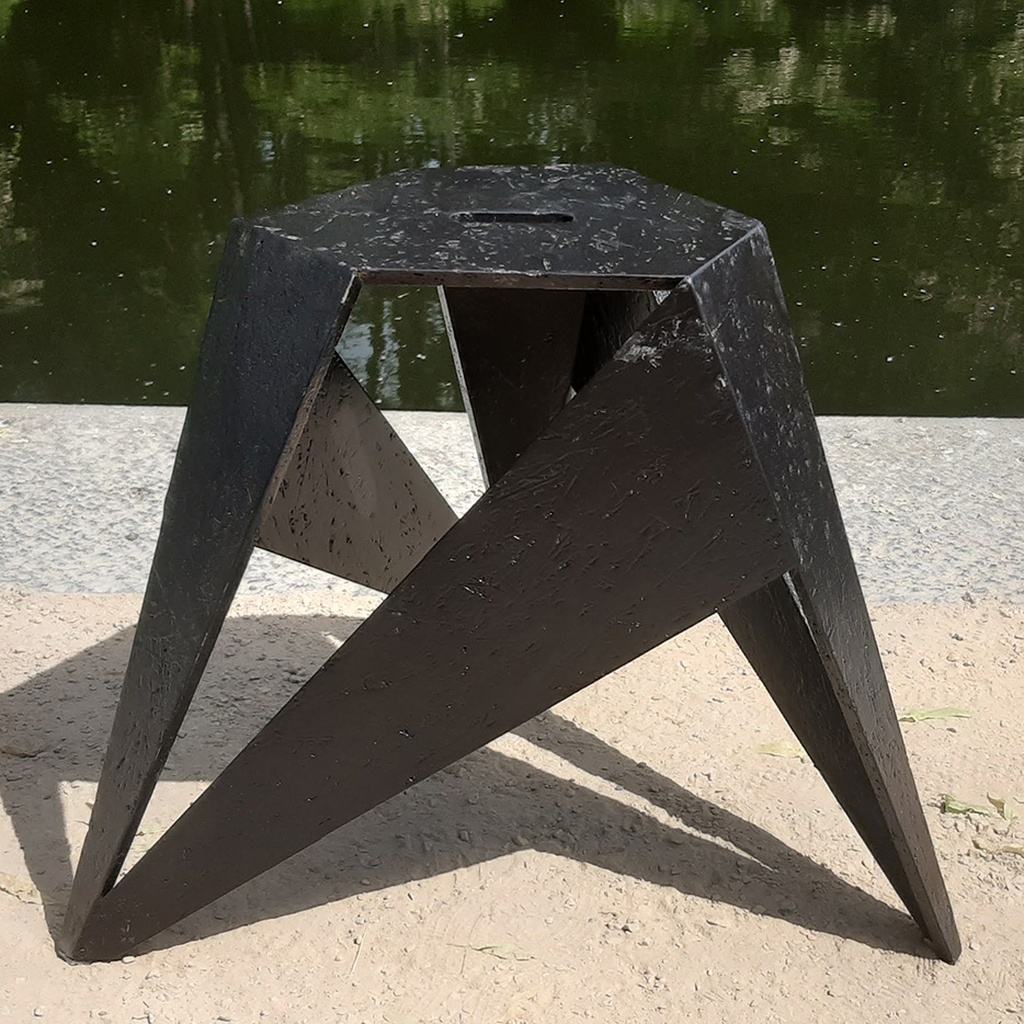

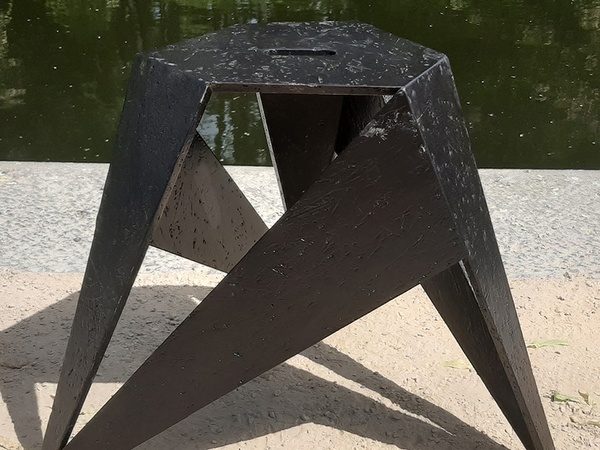

"Le Ténébreux", OSB 12 mm

Toujours en OSB mais laqué en noir. Pourquoi les laques pas chères elles sont en blanc, gris ou noir ? Elles sont où les jolies couleurs ?
Bref, c'est plutôt un test pour voir si la peinture résiste au frottement de mon séant.

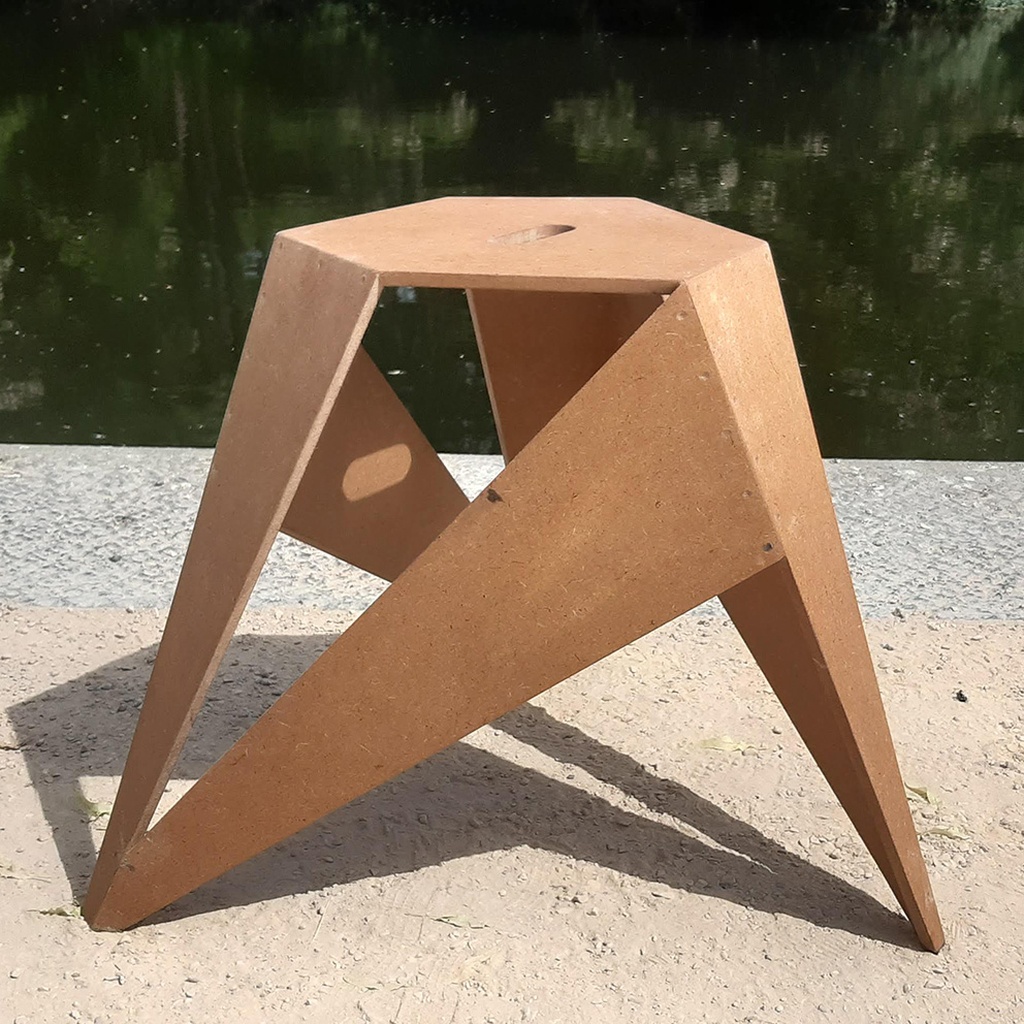

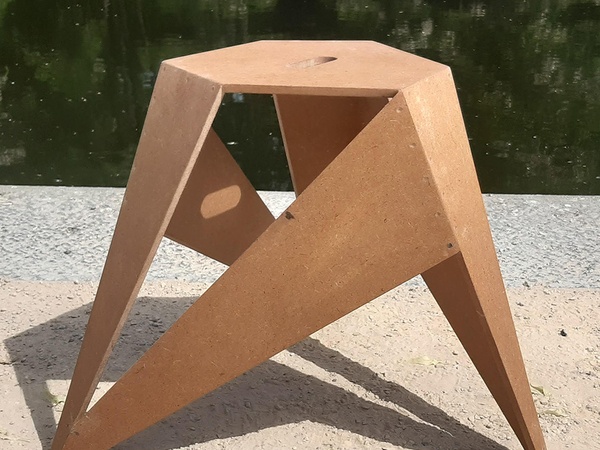

"La Mauvaise Idée", MDF 12 mm

Avantages : Look plus uniforme, se peint facilement.
Inconvénients : Pas solide, difficile de cacher les vis.

Voici la suite de la vidéo en haut de la page :

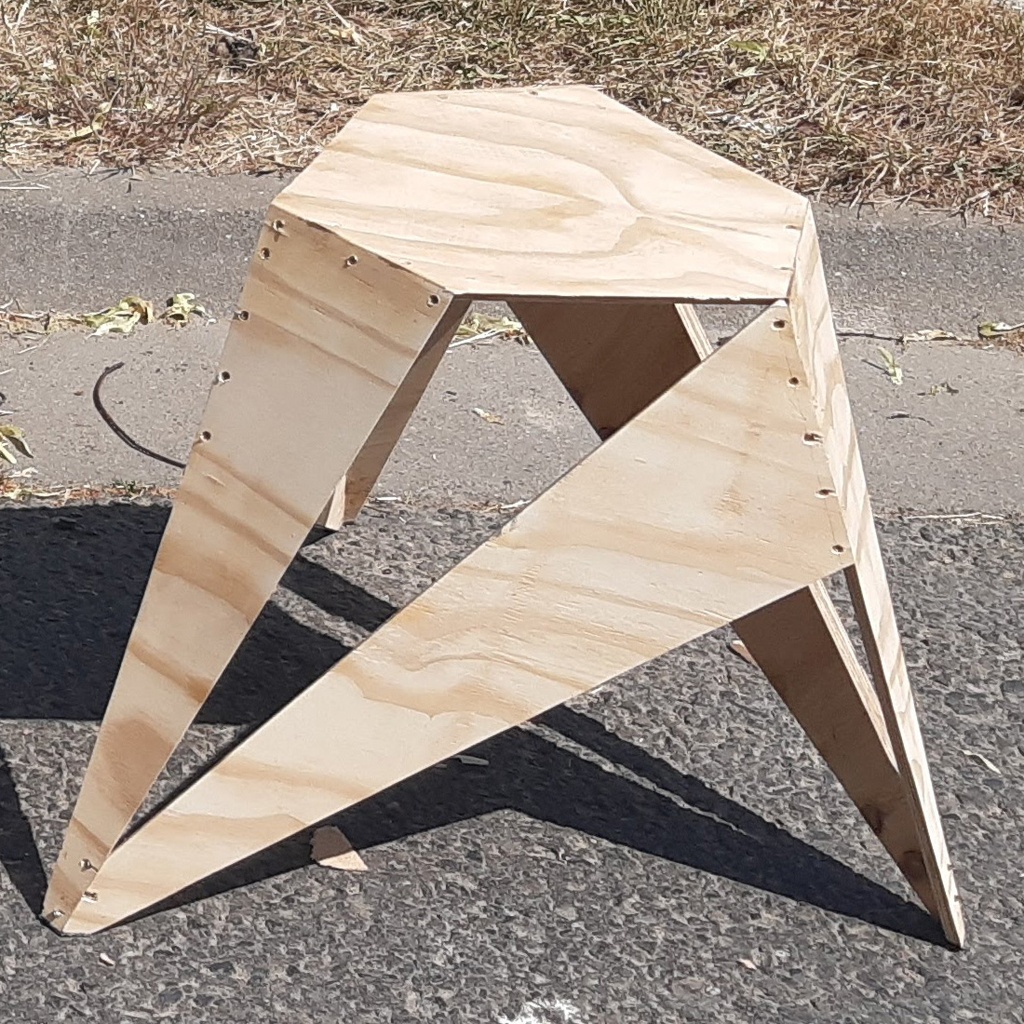

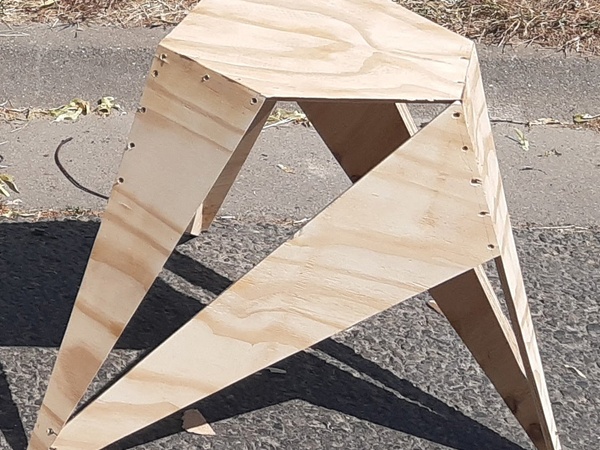

"La Chose", contreplaqué 9 mm

Avantages : Gratuit car panneau abimé jeté à la poubelle. Très léger.
Inconvénient : Tout. 9 mm c'est un peu pousser bobonne dans les orties; le contreplaqué éclate avec les vis; le gros contraste du grain oblige à orienter les pièces bizarrement et à avoir beaucoup de chutes.

La pauvre bête ne doit son existence qu'à une envie malsaine de son propriétaire de savoir jusqu'où il pouvait réduire l'épaisseur.

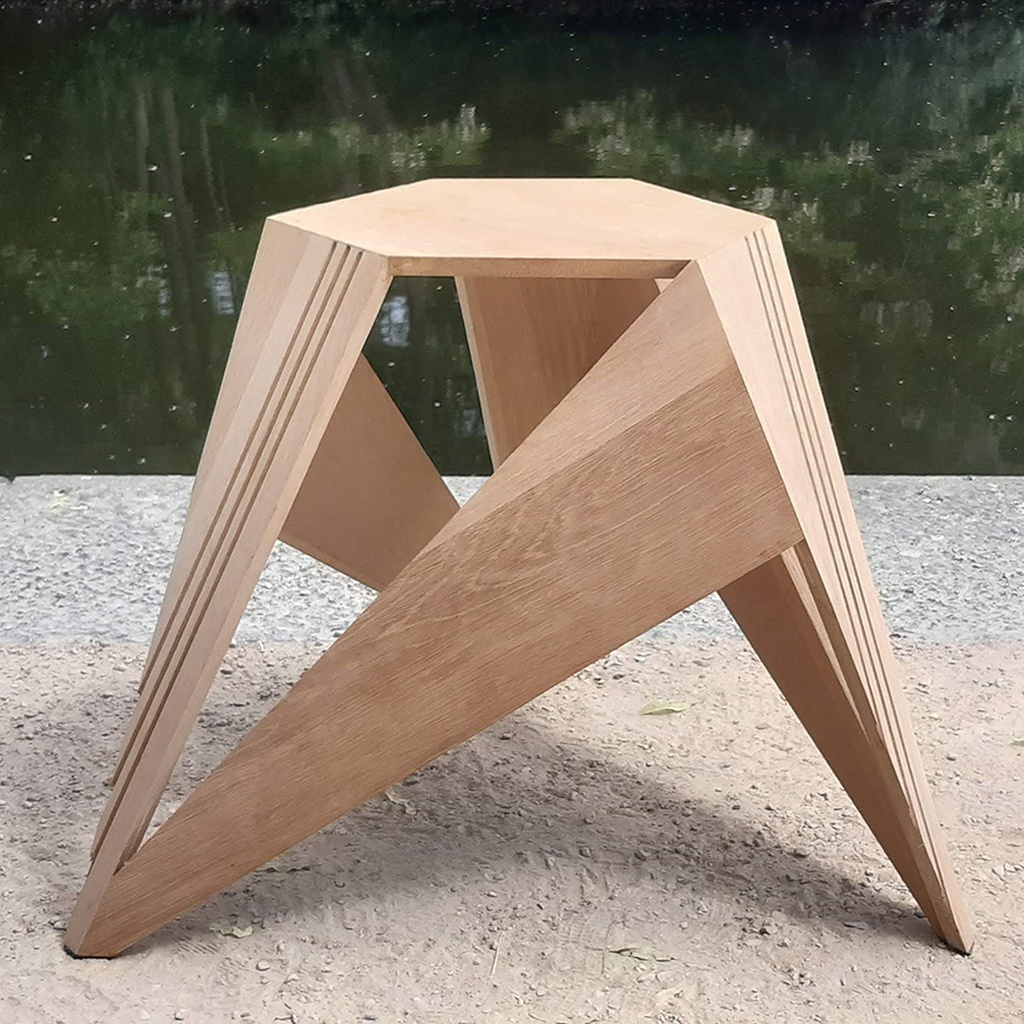

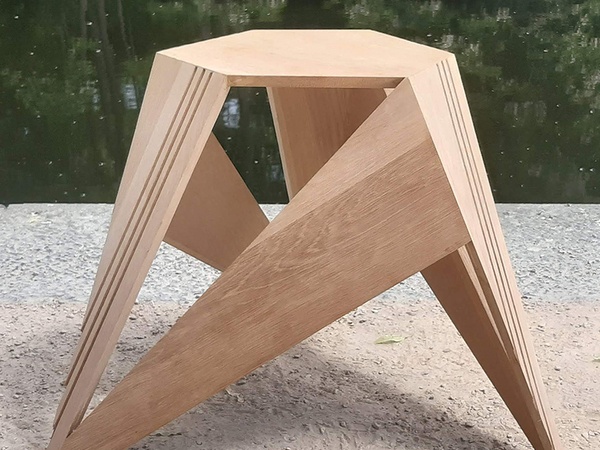

"Le Magnifique", chêne 16 mm

Avantages : Solide, joli, massif.
Inconvénients : TRÈS chiant à fabriquer.

J'ai vraiment pas prévu ce tabouret pour du massif, plutôt pour des panneaux, mais comme j'aimais bien le design et que j'ai trouvé 3 planches d'étagères en chêne dans la rue, j'ai quand même pris la peine d'en fabriquer un beau.
Je me suis passé de vis et j'ai pris pas mal de photos donc je posterai une nouvelle création pour celui-là.

Voilà, merci de m'avoir lu et bons copeaux !
