Quasi le même profil que sur cette fenêtre, j'ai juste rajouté un joint sur l'ouvrant.
Comme souvent, elle est toute en chêne brun, peint à l'extérieur et huile cire à l'intérieur.

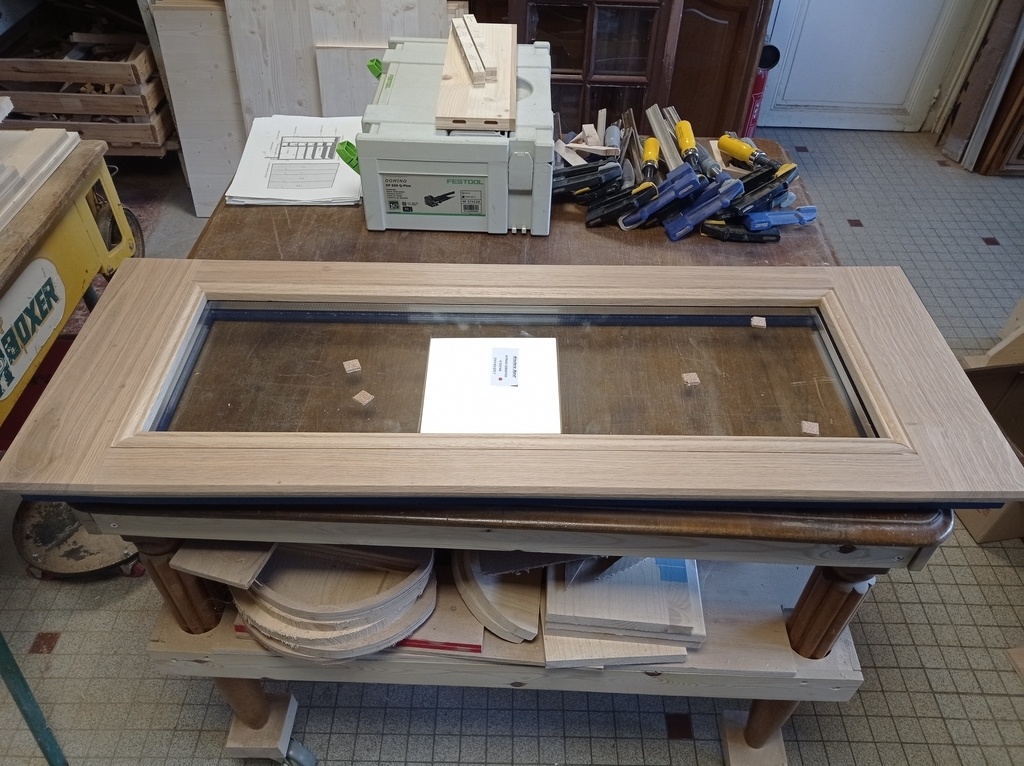

Les vitrages sont des doubles vitrages feuilletés, l'imposte en verre clair et la porte en verre sablé.
La porte est creuse est comporte un isolant entre les panneaux.

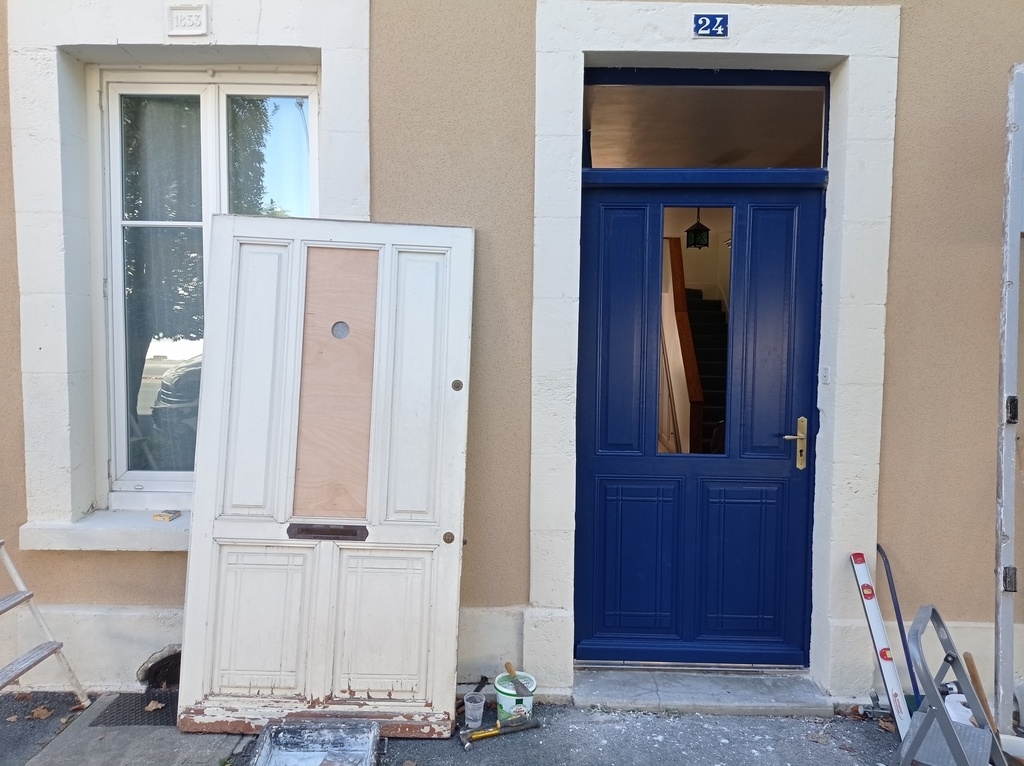

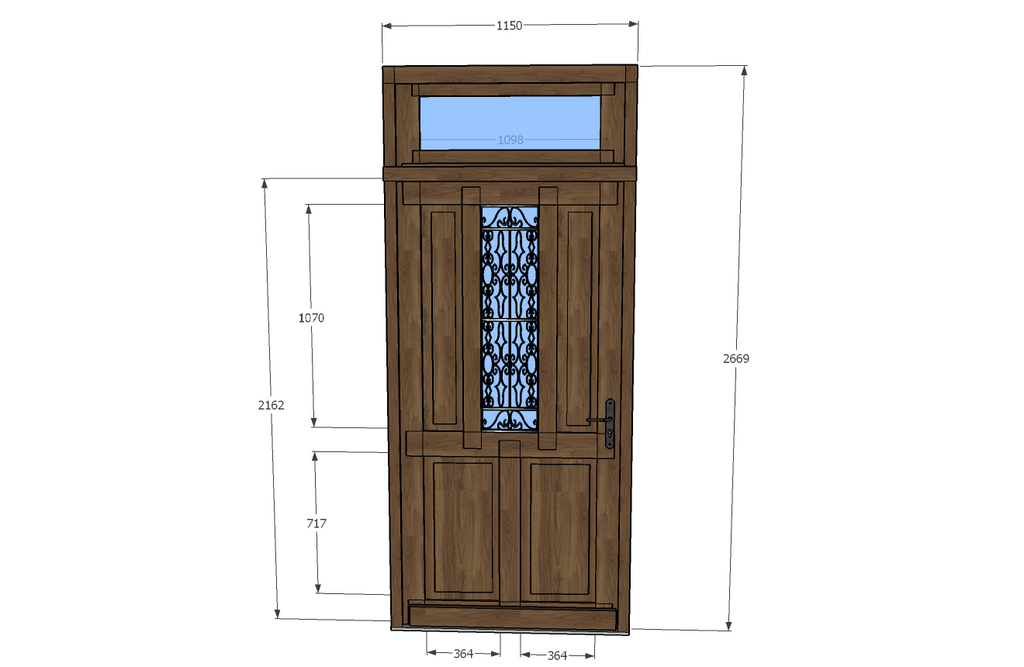

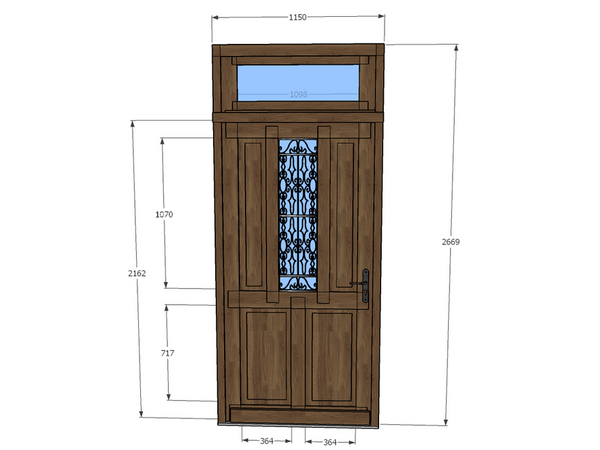

Au niveau design, il s'agit d'une copie de la porte précédente. Les proportions ont été revues afin de donner l'impression d'une porte moins pataude en l'allongeant un peu et donc en rognant sur l'imposte.
C'est un beau bébé.

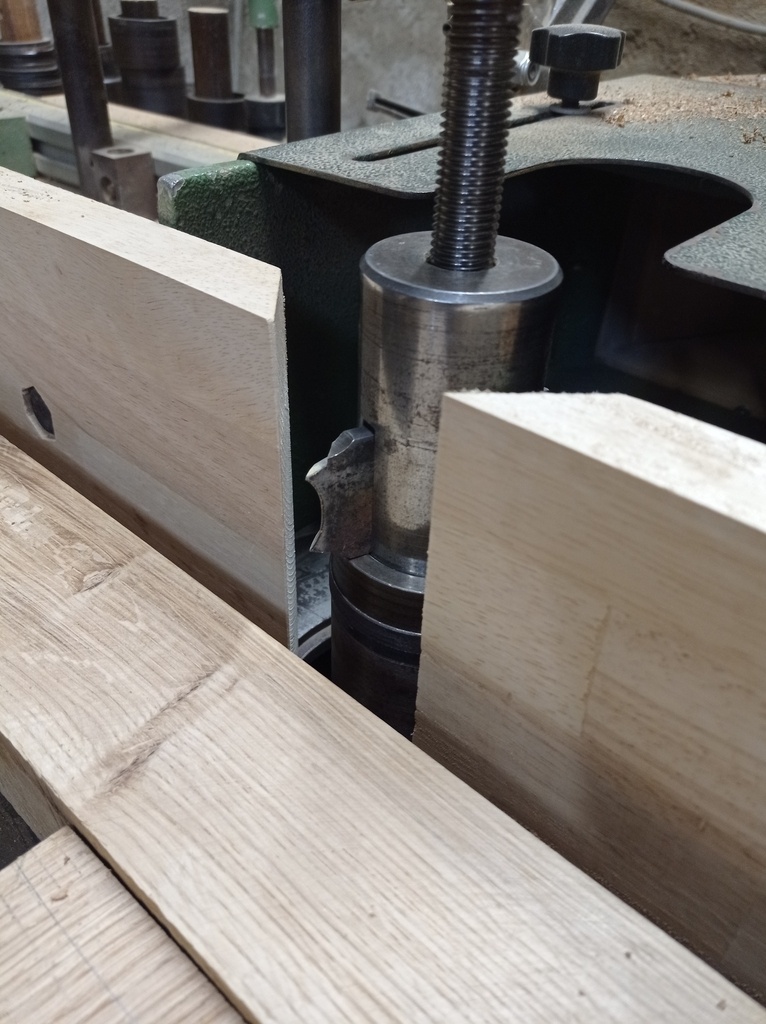

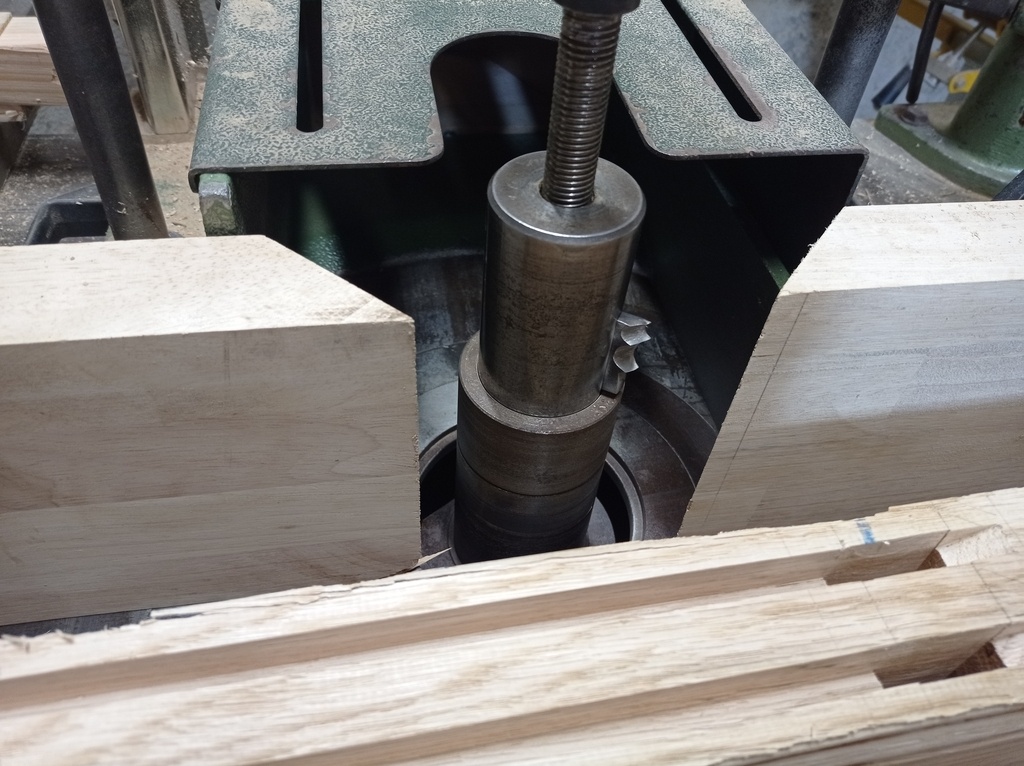

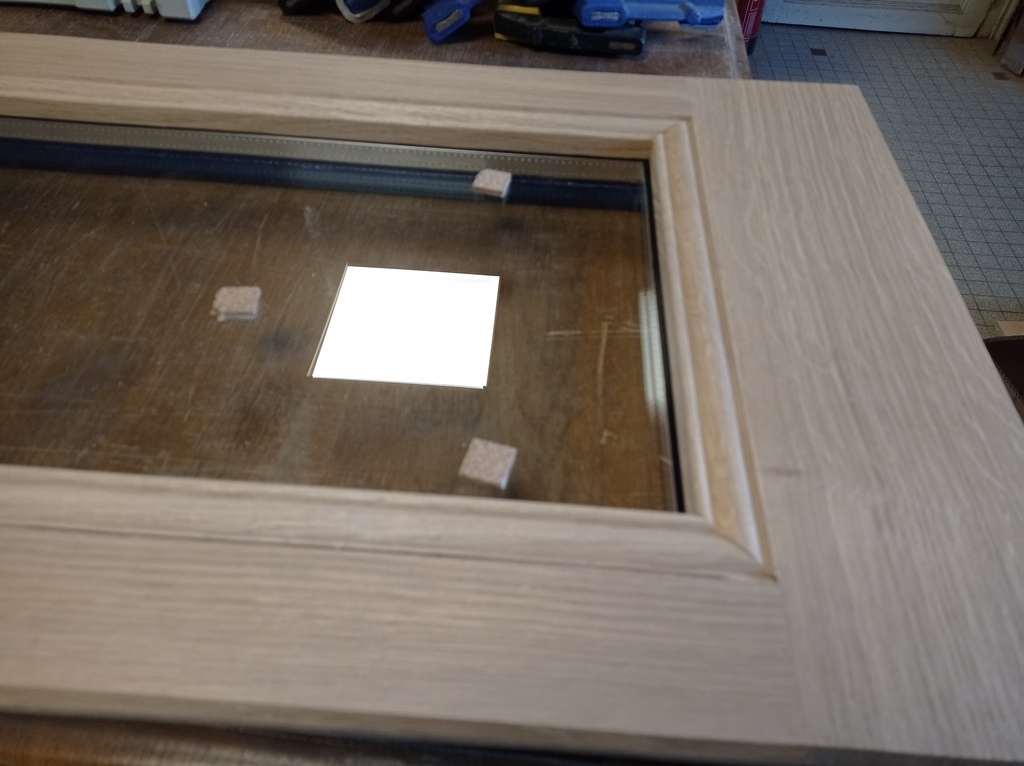

Toutes les moulures sont faites au fer à la toupie. J'avais des fers identiques ou presque aux anciennes moulures.
Pour la conception, je me suis très fortement inspiré de la vidéo de customcraftmenuiserie
. Il faut comprendre par là que j'ai copié tout ce que j'ai pu dans la limite des points communs de nos portes (moulures) et de mon outillage.

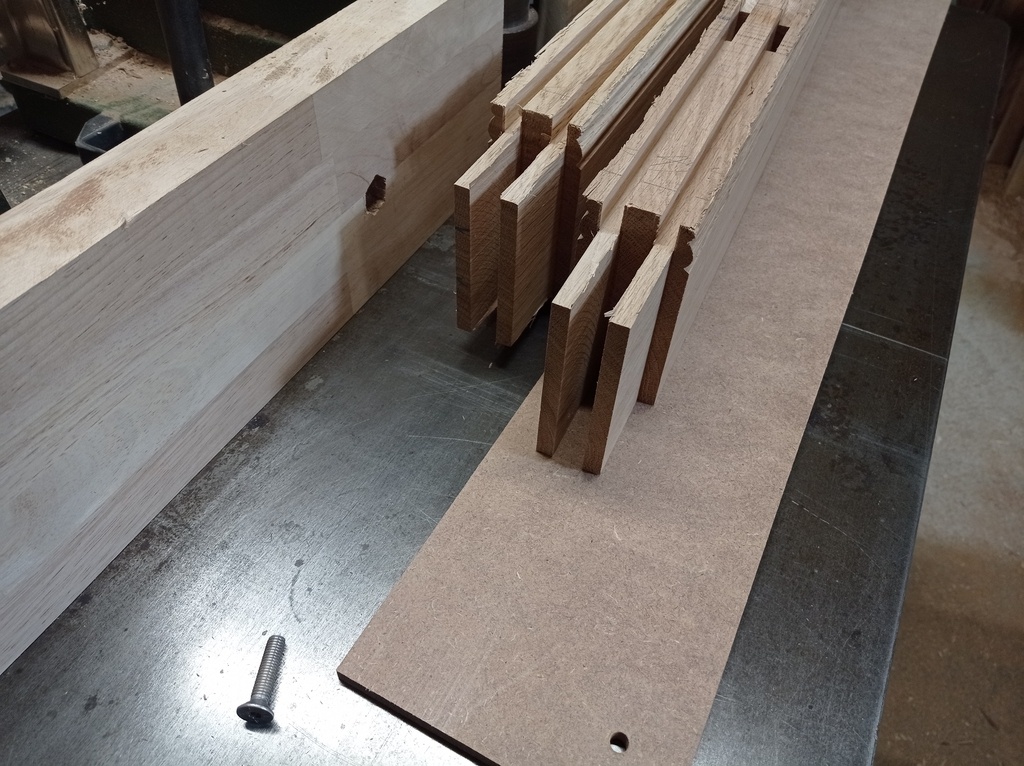

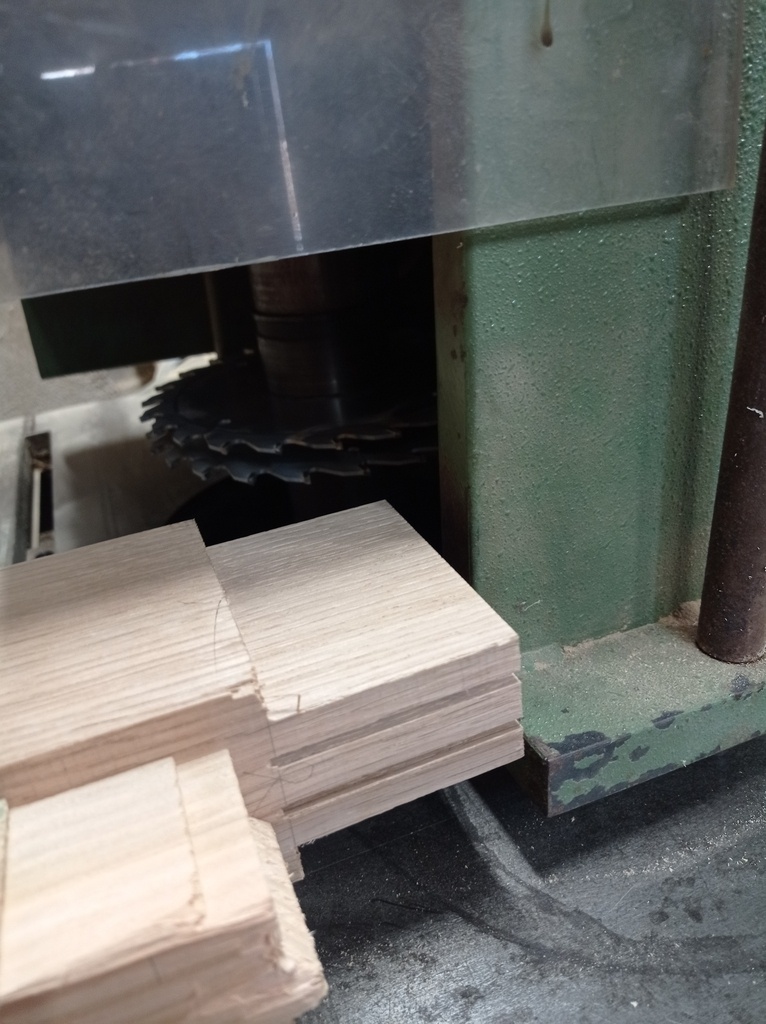

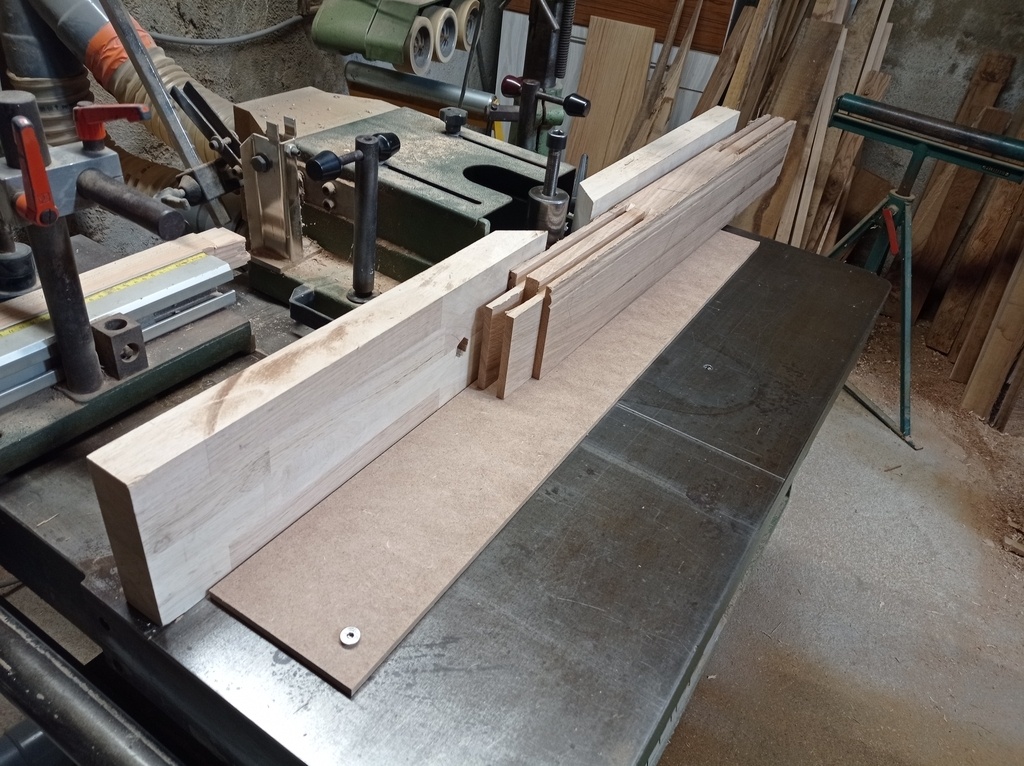

Les traverses n'ayant pas toutes la même épaisseur, j'ai mis une cale de compensation pour ne pas avoir à modifier le pointage toupie.

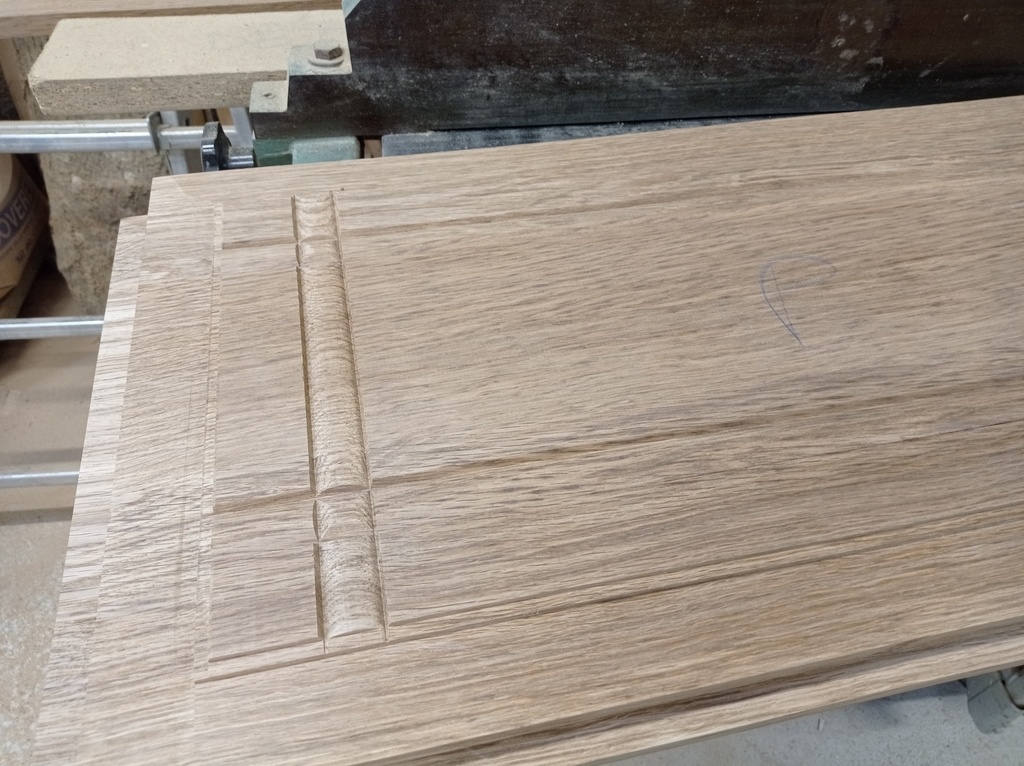

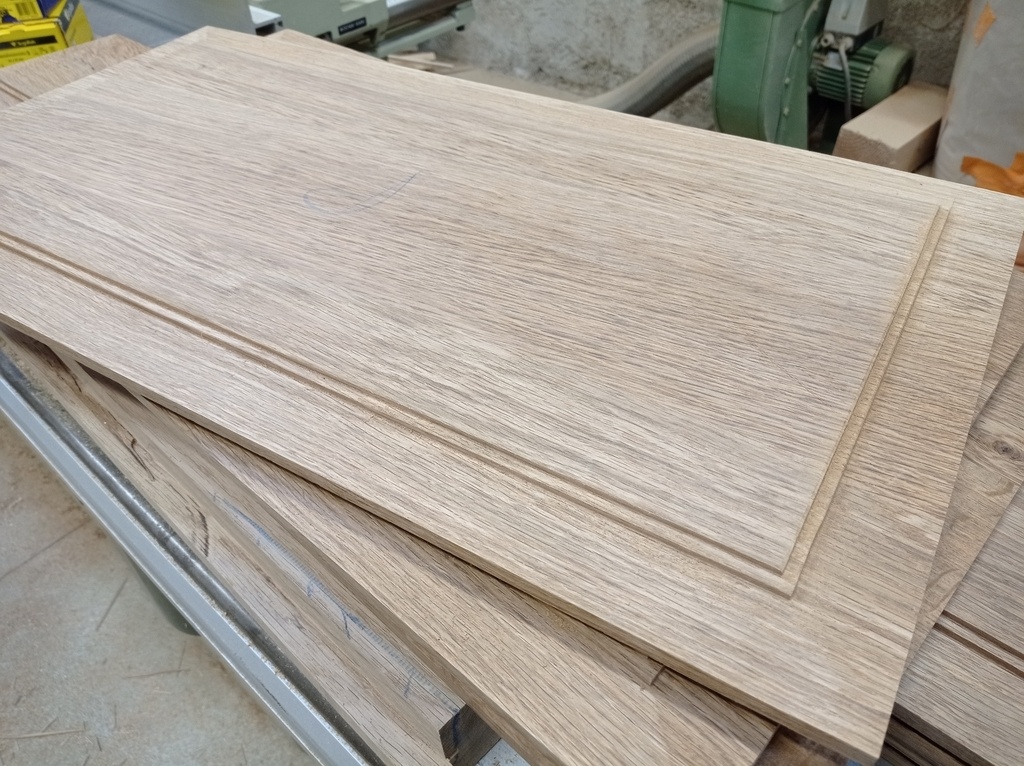

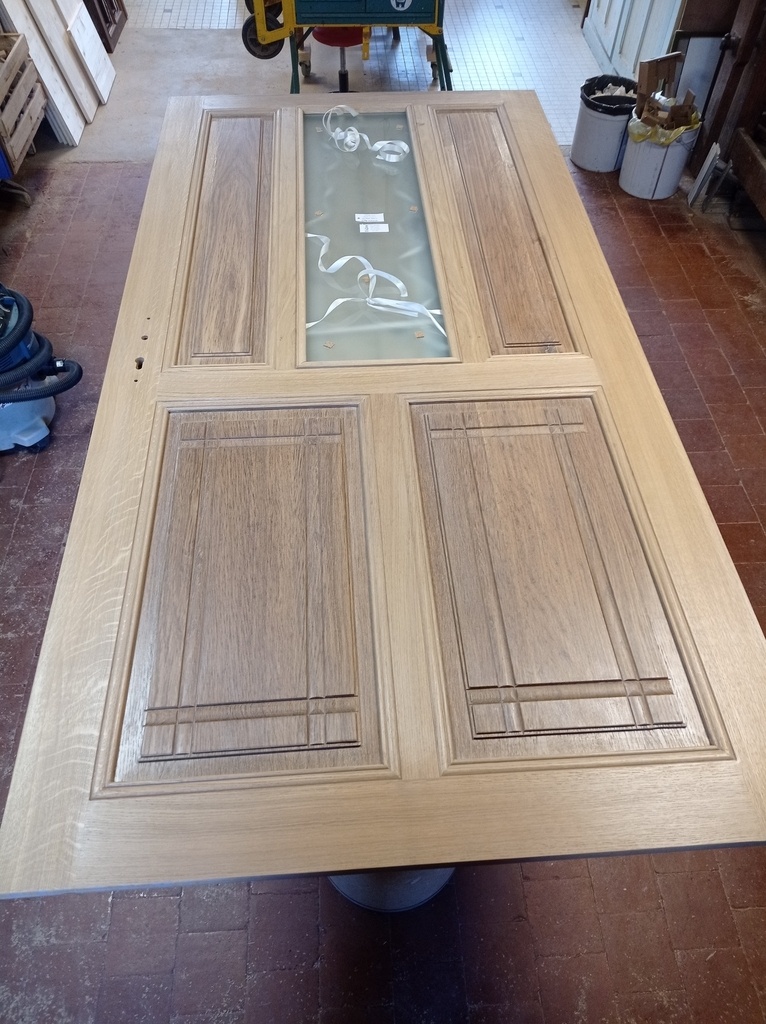

Ensuite pour les moulures des panneaux, le contour s'est fait avec une double plate bande.

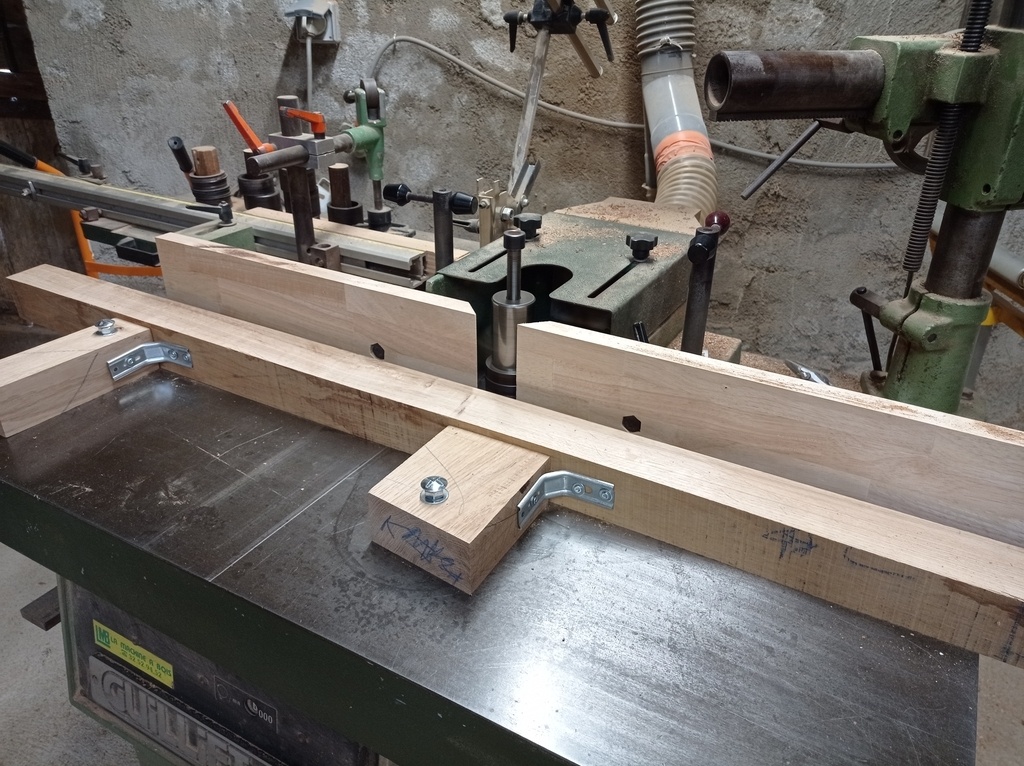

Pour les panneaux bas, j'ai fait un guidage sur la toupie pour bien maintenir le panneau droit.

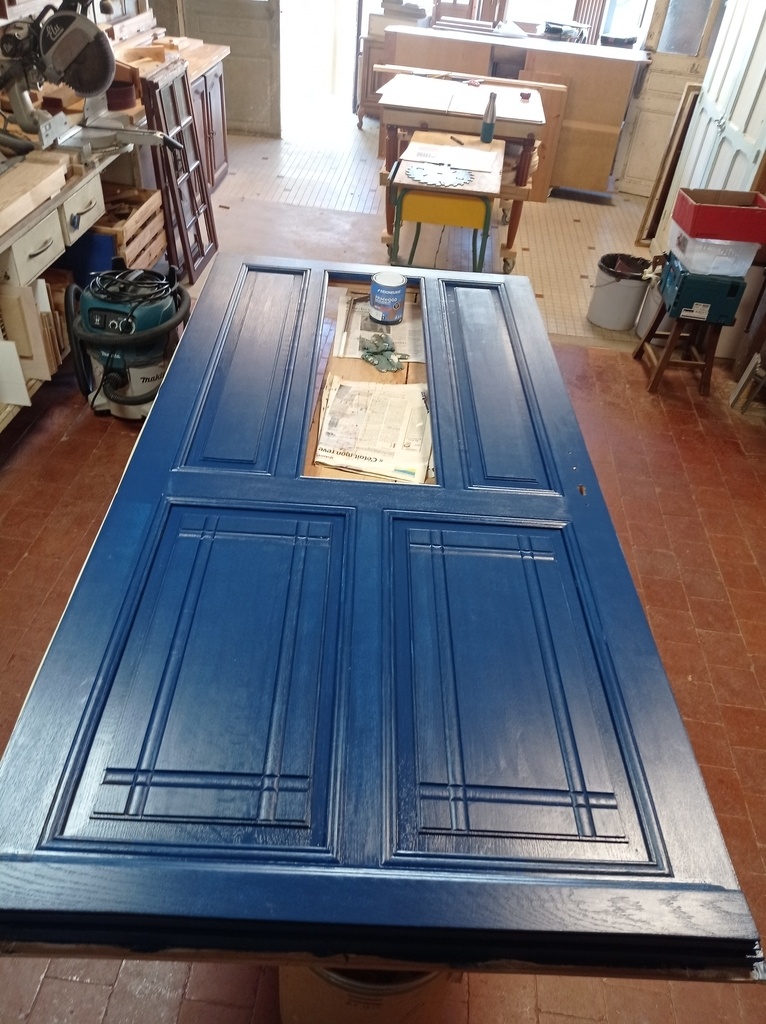

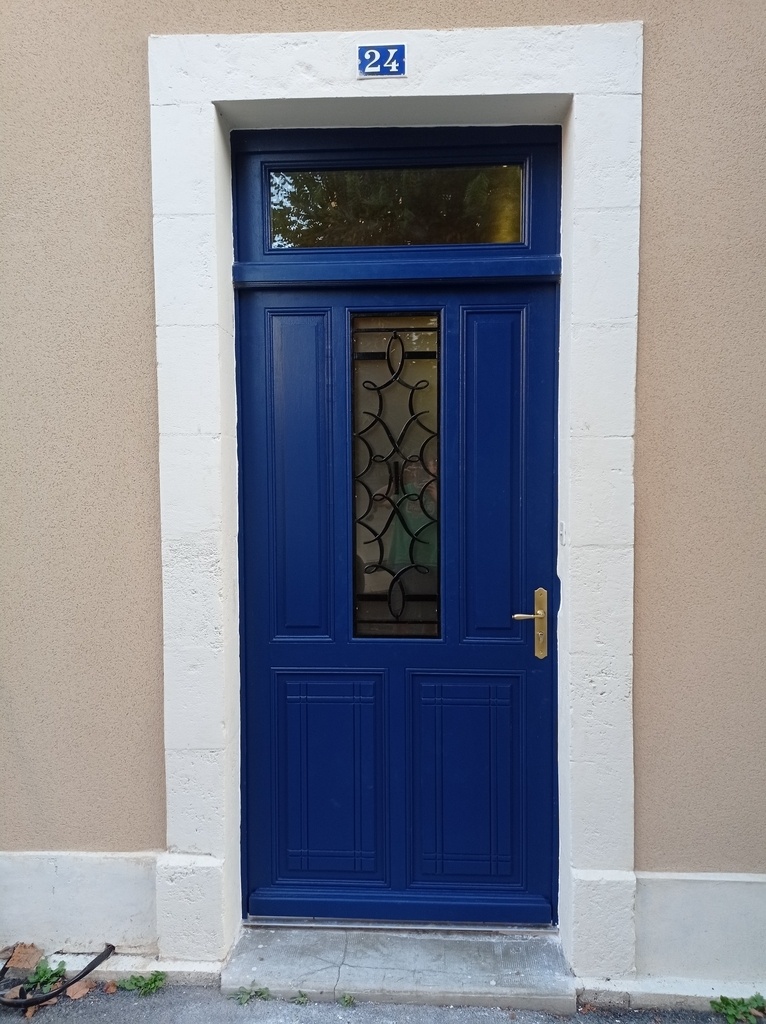

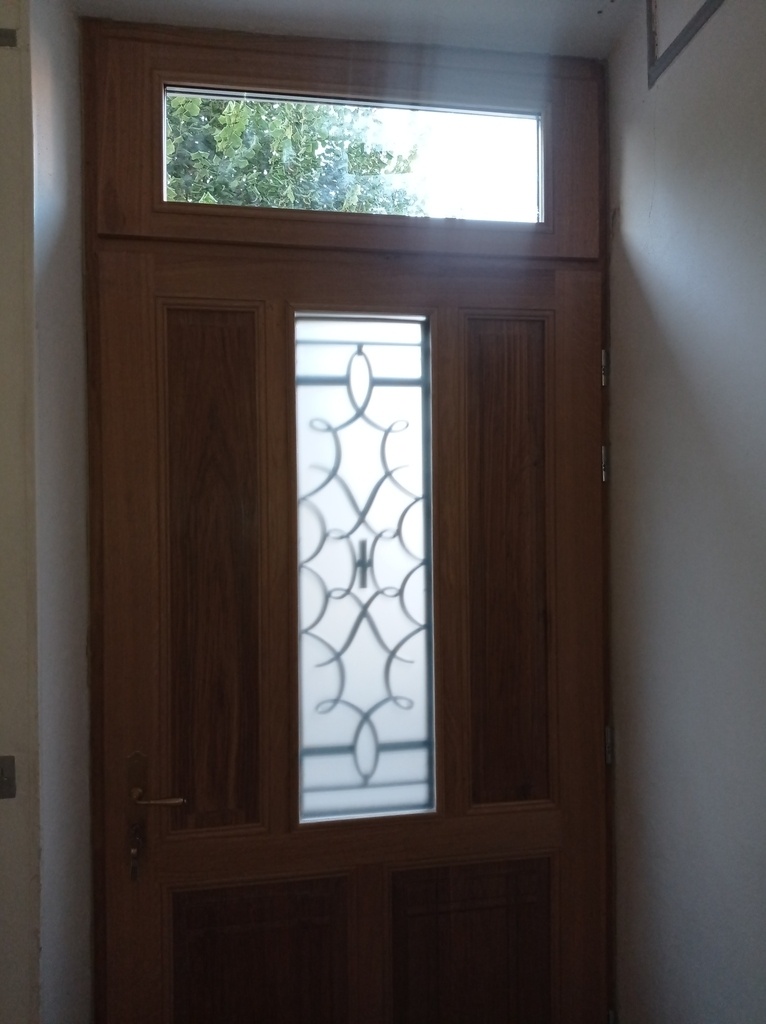

En cours de finition, et avant chantier de pose.
Publications associées
1 retour d'expérience

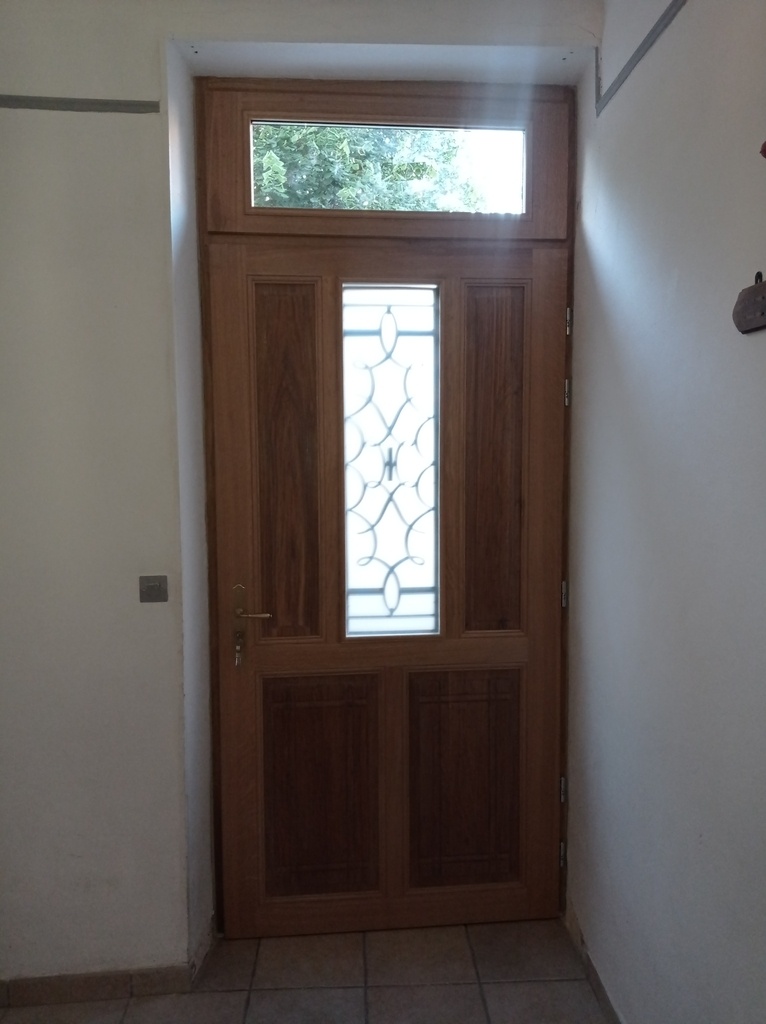

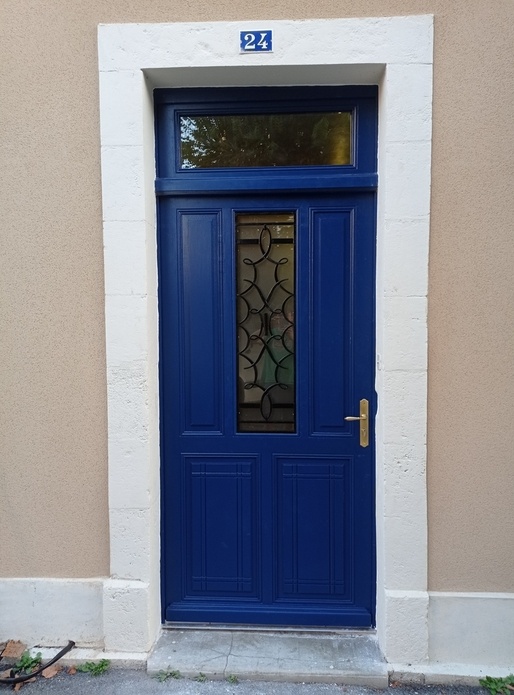

Le seuil utilisé est un seuil alu PMR, mais je n'avais anticipé une bosse sur le carrelage. La "pierre" de seuil étant elle bien plane et de niveau.
Sur cette première porte, les jeux laissés étaient un peu trop justes, du coup, j'ai dû intervenir pour raboter la porte.
Ce n'est pas très très grave et je ferai plus attention aux niveaux sur l'ensemble de l'encombrement de la rotation de la porte les prochaines fois. C'est une bonne leçon.
Mais au delà de ça, pensez vous que les seuils de 20 mm soient une bonne idée ou au contraire, on va au devant de difficultés ?
Licence
Discussions
Bravo!
merci beaucoup Marc.
Super beau boulot
super grand Merci
Très beau travail. Bravo
Merci beaucoup
c'est beau ! ça fait plaisir de voir de la belle menuiserie bois au milieu des portes alu/pvc industrielles.
En l'occurrence, c'était à la fois le choix du client (il l'aurait fait comme ça de toutes façons) mais c'était aussi une obligation dans le cadre d'un "plan façade" dans la ville concernée.
Mais oui, ça fait plaisir.
Bonjour
)
A quoi servent les bagues sous le fer?
Contrairement à ce que l ont pense les fers ne sont pas si dangereux lorsque leurs utilisation est maîtrisé , avec un affûtage parfait, une avance adaptée etc...mais je n ai jamais vu ça (j ai pas tout vu
Il m arrive de superposer 2 fers pour les rehausser ce qui permet de serrer sur l axe.
Au risque de me faire huer un fer ce serre mais pas comme un bourrin.
Merci du retour
Oui, j'ai superposé 2 fers. J'en ai taillé un au diamètre de l'arbre et je mets des bagues pour être sûr qu'il ne parte pas. Un peu ceinture et bretelles, je n'ai pas trop l'habitude. Le fer taillant repose bien sur le fer de dessous mais pas sur les bagues. Je monte les bagues quasi jusqu'en haut pour ne pas qu'elles bougent trop pendant l'usinage.
N'ayant pas trop l'habitude, ne sachant pas si ça se faisait ou pas, j'ai pris l'initiative de faire comme ça.
Je prends des précautions : planche devant l'arbre au démarrage, protecteurs, etc.
En aucune façon, je ne conseille ça à qui que ce soit, j'agis juste pour moi en fonction de mon ressenti.
Par contre, à part le risque d'éjection du fer, sur des petites passes, avec un fer bien affûté, ça passe bien, oui, c'est même agréable. Avec des gros fers, je n'ai jamais fait.
OK je comprends mieux tes bagues
et la l important c'est de bien les équilibré!
J ai jamais appris ni vu comme ça, mais sa veut pas dire que c'est pas bien
Pour les gros fer bah sa souffle
Perso je m eclate dans la fabrication de fenêtres et portes, et en plus ont travaille à contre courant vu que "sa ne rapporte pas "
Je suis content de voir d autre personnes avec cette envie
Mathieu Montigny l'inconvénient des bagues, c'est qu'on perd en profondeur de coupe.
Et les fers que j'ai ne sont pas tous équilibrés, y compris les gros. C'est sûrement pour ça que ça me fait peur de les utiliser. Mais bon, je n'en ai pas eu besoin non plus.
Les fenêtres et portes, surtout les portes m'intéressent beaucoup. C'est technique et effectivement tout le monde ne fait pas. C'est aussi pour dire que je suis menuisier. Perso, je ne me sentirai pas crédible si je n'étais pas capable de faire une porte ou une fenêtre. Maintenant il reste à les faire, sinon bien, au moins mieux. J'ai de la marge de progression. Dans le résultat mais surtout dans le process. Autant, j'ai mes limites, mais je veux toucher à tout, c'est plus varié et puis ça permet de progresser à chaque fois.
Très réussi, bravo !
Merci Ara
Quel travail magnifique ! En regardant le détail des usinages, je me dis que les fers devaient être hyper bien affûtés et la vitesse d’avancée maîtrisée. J’aurais tellement craint de flinguer les volumes en travers du fil sur les panneaux.
Merci beaucoup
Pour la maîtrise, on va dire ça vite. Parce que si vraiment j'avais maîtrisé, j'aurai fait les plates bandes après, ça aurait été plus propre;
Pour l'affûtage des fers, ça commence à venir, oui et pour la vitesse d'avance, ça s'est fait naturellement. J'ai juste sécurisé un peu et après, c'est au ressenti.
On m'a appris qu'il faut toujours laisser l'outil couper à son rythme. A force ça se ressent et là il n'y avait pas d'à coup, comme on aurait pu le craindre.
trente six seb

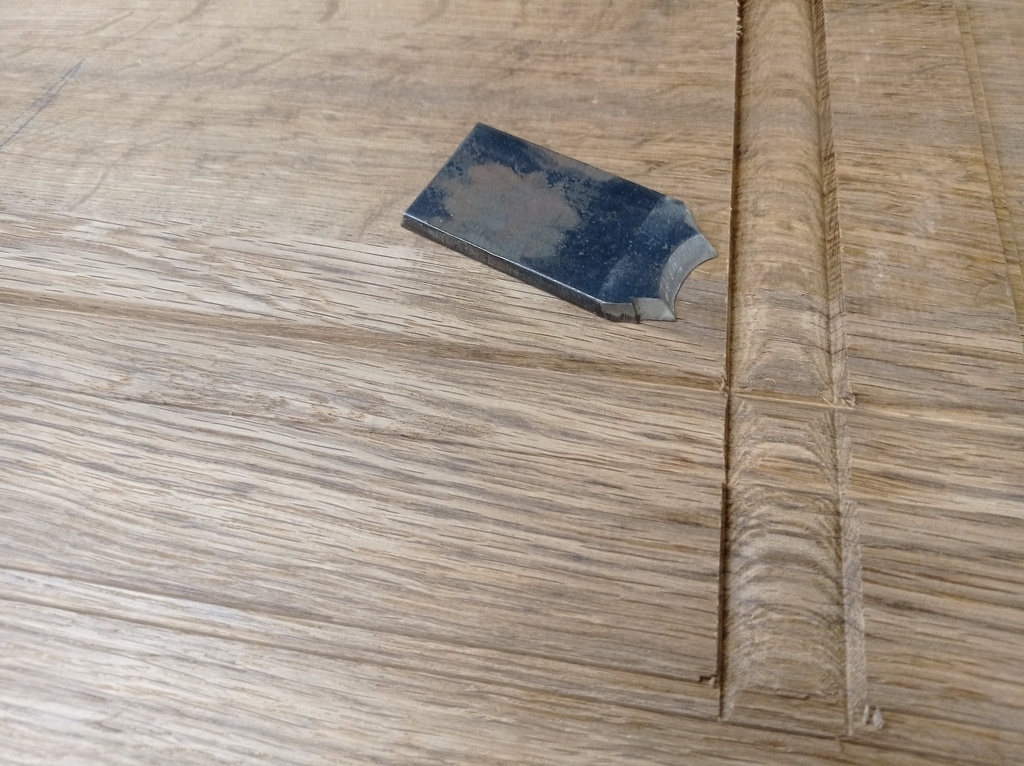

super boulot,je découvre un peu tard le taf!je vois ton fer de toupie ,il n'a pas d'encoche pour le maintenir au niveau de la vis,j'en fait systématiquement quand je fabrique un profil.( un hérétique!)
foal Oui d'habitude, j'en fais un. Ce n'est pas le seul fer que j'ai utilisé. Mais j'ai mis en photo le seul qui n'a pas d'encoche. Je ne sais pas du tout pourquoi je ne l'ai pas faite...
Au bûcher hérétique qui travaille a l'ancienne au fer, les intégristes de la sécurité vont te juger !
Super taf !!!
+1 , une évolution qui fait plaisir à voir. Très belle porte.
Ah ah ! mécréant même !
J'essaie de travailler en sécurité tout de même, si je sens pas, je fais pas. Ou alors pas comme ça. Je suis quasi autodidacte sur le fer même si on m'a appris les bases. Je n'en suis pas encore à tailler mon propre fer. mais j'ai récupéré une petite collection et c'est bien pratique quand je dois copier des ouvrages du secteur.
Merci des commentaires sylvainlefrancomtois et Oak
A propos, ton fer s'appuie sur les bagues ou au fond de la fente de l'arbre?
Personnellement j'enlèverai toutes les bagues en appuyant le fer en bas de la fente.
kaj +1 en effet il vaut mieux
Non, voici ce que j'ai répondu un peu plus haut à la même remarque :
Oui, j'ai superposé 2 fers. J'en ai taillé un au diamètre de l'arbre et je mets des bagues pour être sûr qu'il ne parte pas. Un peu ceinture et bretelles, je n'ai pas trop l'habitude. Le fer taillant repose bien sur le fer de dessous mais pas sur les bagues. Je monte les bagues quasi jusqu'en haut pour ne pas qu'elles bougent trop pendant l'usinage.
De la rudement belle ouvrage, monsieur !
C'est clair que c'est très agréable de bosser sur des choses comme ça. Mais pour le design, je n'y suis pour rien, même pas la couleur. Ce sont les anciens qui avaient bien bossé. Merci
Superbe porte! trés beau travail
Perso je met toujours mon fer en dessous, contre la table, comme sa peut importe la taille de la traverse je suis en dessous, et quand la moulure est pas du bon sens je fais tourner la toupie dans l'autre sens. Aujourd'hui on vend des prises tri avec un inverseur de phase intégré, un quart de tour sur la prise et c'est parti!!
Merci beaucoup Vincent Mathieu
Effectivement, c'est mieux comme tu dis, plus facile pour le pointage et moins de problème de hauteur d'arbre.
Et d'ailleurs, j'avais fait comme ça sur cette porte :
Mais on avait attiré mon attention sur le fait que l'on visse dans le sens opposé à la rotation, ce qui maintient le fer. En tournant en sens inverse, le risque d'éjection serait plus fort.
J'ai une rallonge (30 cm lol) qui me permet d'inverser 2 phases. C'est rien à faire.
oui le risque d'éjection est bien la mais sur un petit fer comme sa et bien serré ca ne pose pas de probléme pour moi. Demandez a Desthuilliers qui travaille dans les deux sens, il ne me semble pas qu'il change d'arbre a chaque fois
Vincent Mathieu oui c'est sûr.
Il faut faire attention, mai sil y a quand même pas mal d'inconvénients à travailler par en haut.
Félicitations Seb, une porte d'entrée c'est pas rien et je pense que c'est même une étape dans le métier de menuisier.
C'est même une étape qui me bloque encore (surtout aux outils à main !).
J'ai bientôt une partie à faire : le dormant et le seuil (la porte existant déjà!)
Merci beaucoup Fred.
Alors oui, pour moi c'est une étape en tout cas.
Je m'assume officiellement comme menuisier. Pour moi, il fallait au moins être capable de faire un escalier, une porte d'entrée et une fenêtre.
Bon ce ne sont pas les meilleurs ouvrages dans leur catégorie et j'ai encore beaucoup à apprendre. Mais j'ai déjà beaucoup appris en faisant ces chantiers.
En plus, j'ai pas mal de remarques constructives ou de conseils que ce soit en public ou en privé.
Et, c'est bizarre, mais maintenant que j'ai fait ces ouvrages, je comprends mieux les conseils, je vois mieux les difficultés, etc... C'est donc effectivement une étape. Maintenant il me reste à continuer à travailler et à réaliser encore plein de belles choses. il y a de beaux devis signés, il y aura d'autres belles choses à venir. A moi d'être à la hauteur.
Lance toi, tu verras, c'est vraiment gratifiant.
PS : dans la série des ouvrages de base qu'un menuisier doit maîtriser, il me reste encore des persiennes à faire aussi...
trente six seb tellement de choses à réaliser !
dependancesbois
Magnifique ! Je n'ai pas vu l'intérieur de tes panneaux "isolés", c'est quoi exactement ?
ah oui, c'est vrai. Je crois que je n'ai pas pris de photos.
C'est phaltex. C'est l'un des conseils que j'avais reçus quand j'avais posé la question (annexée à la création).
J'ai pris ça parce que j'en avais tout simplement.
Merci !
très beau travail et très belle porte
Merci, oui c'est un sacré modèle. Je suis content qu'on m'ait confié ce travail.
Salut, pour le seuil pmr oui c'est mieux pour les clients( c'est plus confortable pour tout le monde.
.
En moyenne moi j'enlève 8mm en hauteur sur mes côtes et en règle générale ça se passe bien.
Faut juste bien faire attention à la pose. Je pense que ça tu le sais
En tout cas beau boulot.
merci de ton retour Gismoxr
Effectivement, ça me parait mieux, surtout ici où il y a une petite marche.
8 mm de jeu ? en cumulé entre le haut et le bas ?
Oui la pose, faut pas trop se louper.
Le seuil est ce qu’il y a de mieux pour l’étanchéité c’est certain. Après si ça donne sur un couloir ouvert sur une cour j’en vois pas l’utilité. Ces portes sont généralement large, donc oui il faut bien relever ses niveaux. Et vu qu’elles sont lourde ne pas hésiter à donner un peu de fruit à la pose. Par contre je n’aime pas trop les joints sur seuil. Ils coupent vite, il vaut mieux prévoir un joint sur ouvrant en partie basse
merci de ton avis, c'est intéressant. Oui ça ouvre sur un couloir avec une autre porte au bout et une cours. Mais le couloir est assez long et la porte au bout doit faire l'objet d'un prochain chantier.
C'est clair que pour les niveaux, j'ai pas été assez attentif. Mais ça me servira de leçon.
Pour le joint, en l'occurrence, il y a les deux : sur le seuil et sur l'ouvrant.
