Boris Beaulant

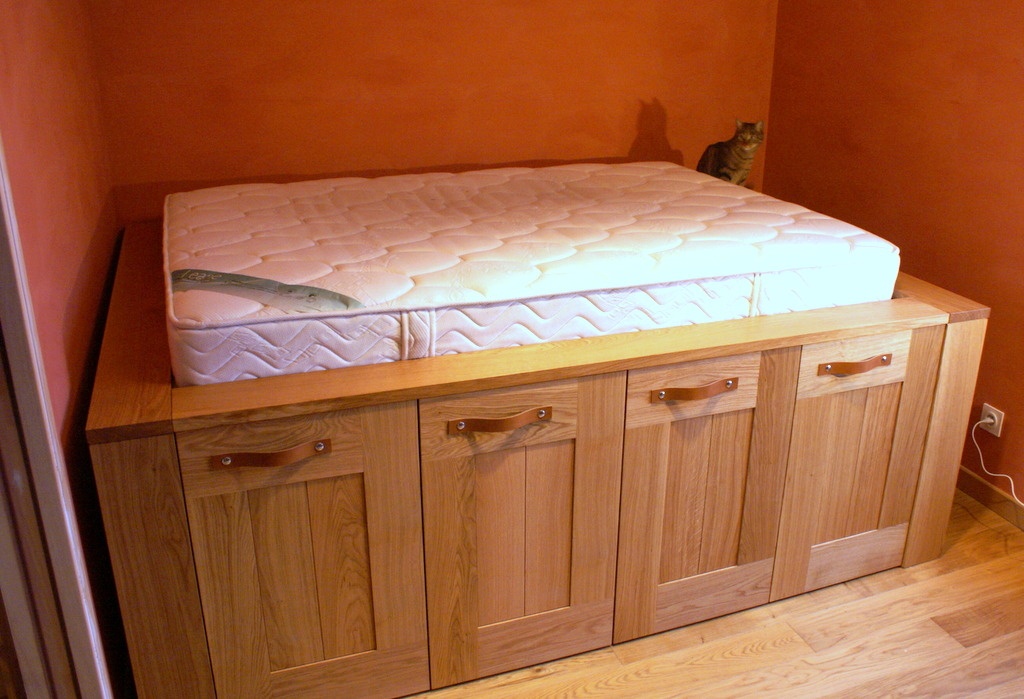

Lit estrade


Pour passer de bonnes nuits, il y a plusieurs solutions : S'endormir avec de belles pensées ou bien se rapprocher des étoiles !

Ce lit vous permet d'opter magiquement pour la seconde solution... et en plus de vous approcher un peu plus des étoiles, il vous offre l'ultime privilège d'optimiser plus de 1,2m3 d'habits et affaires en tout genre !

Reste plus qu'à trouver le haricot magique pour y grimper... Ou un petit saut de puce pour grimper à 80 cm du sol 😉

Avant tout, voici un aperçu en vidéo du montage.

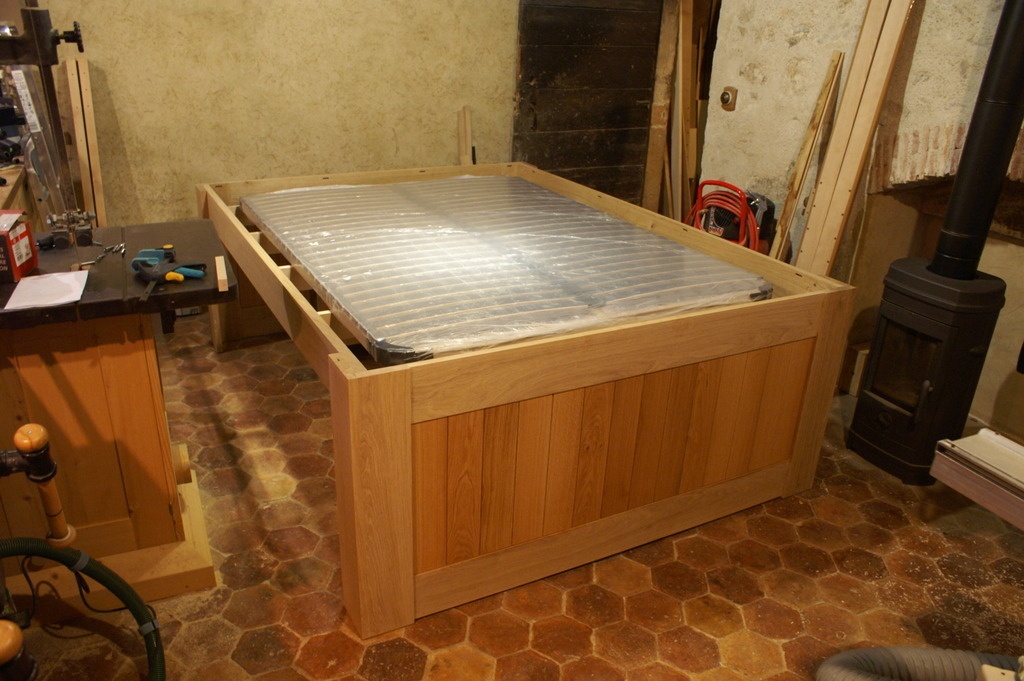

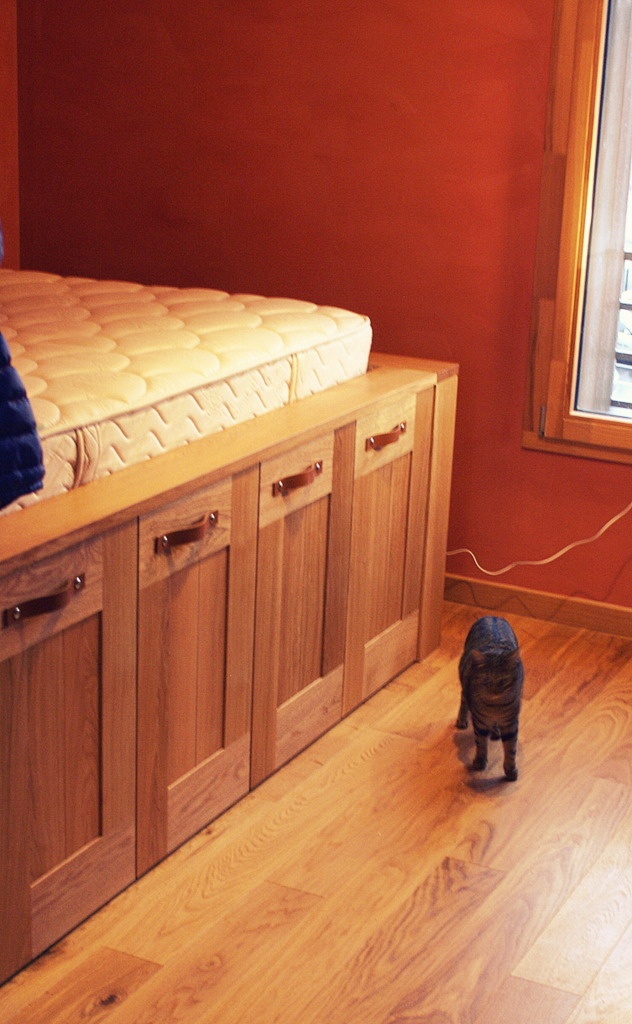

Blague à part, ça a quand même plus d'allure dans une chambre que dans l'atelier 😉

Côté technique, plusieurs petites nouveautés :

  • Des inserts extensibles
  • Des poignées cuir
  • Des panneaux sans colle assemblés par fausse languette

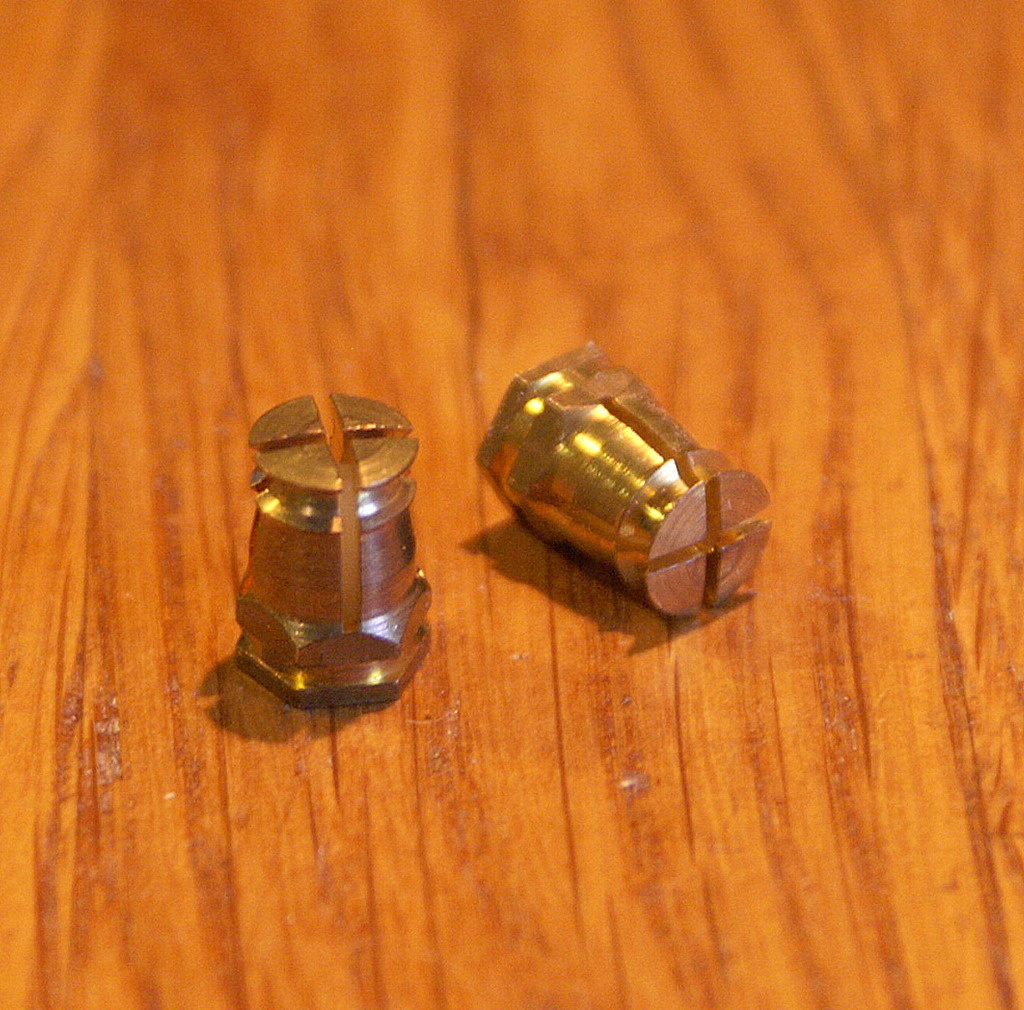

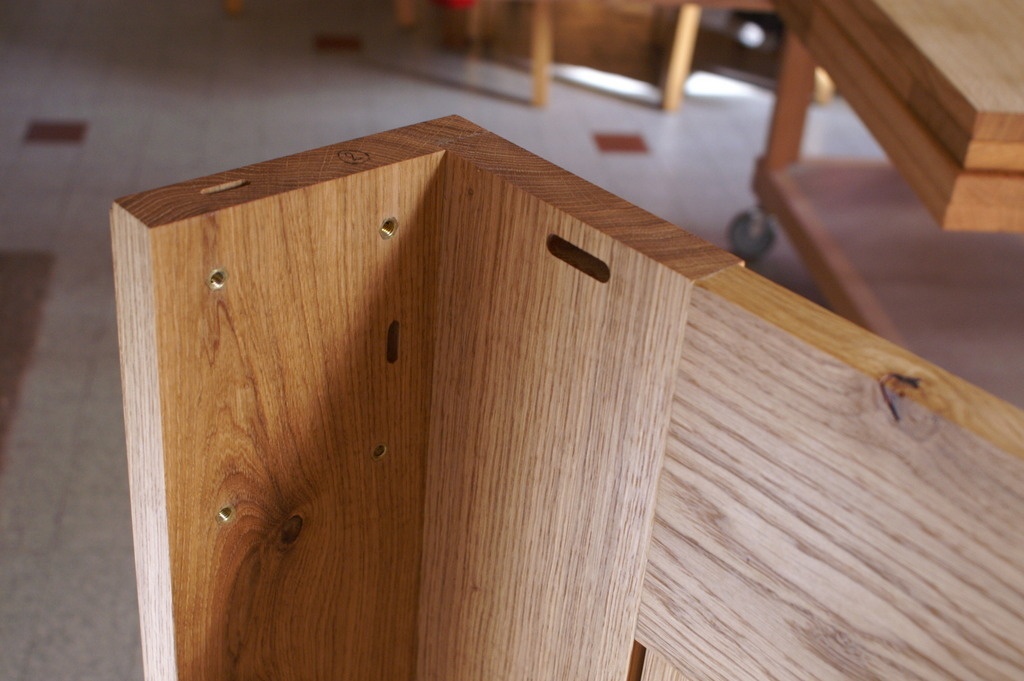

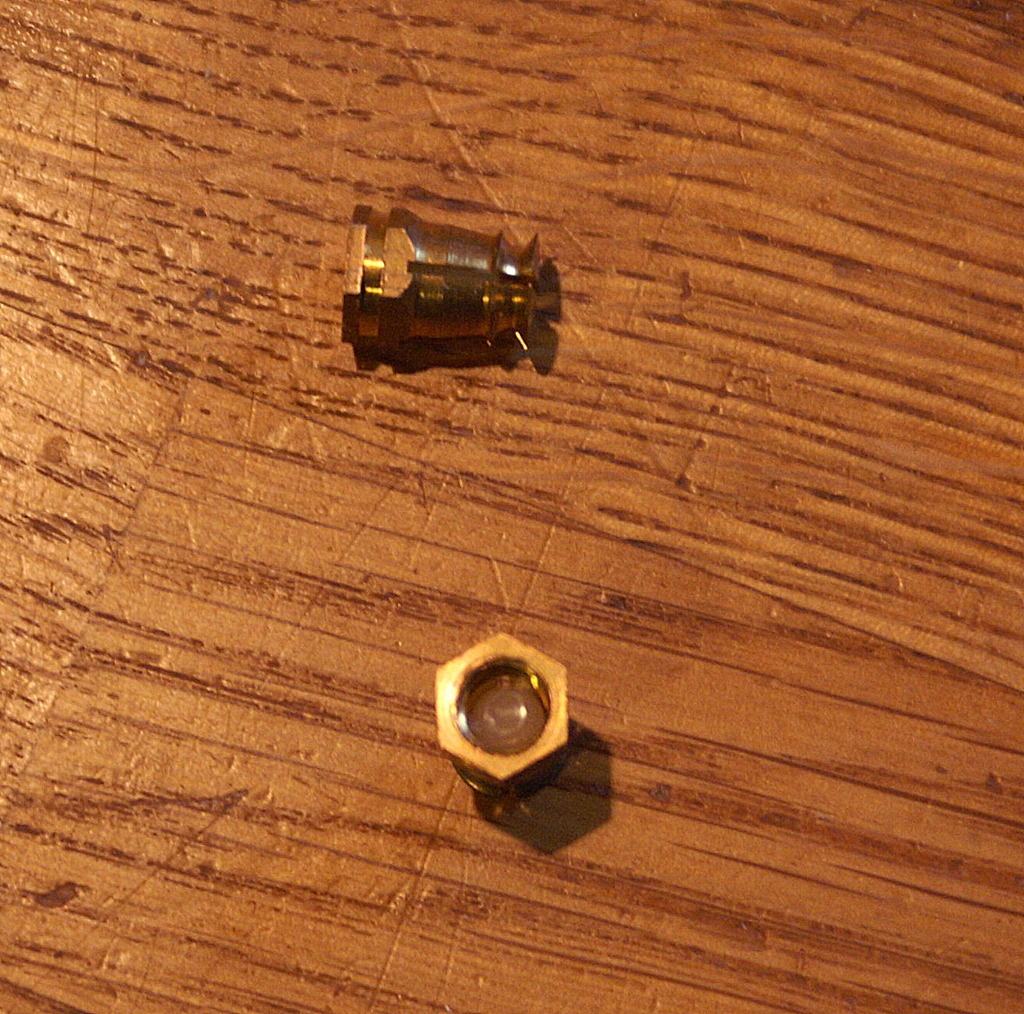

Des inserts extensibles pour un montage démontage à l'infini

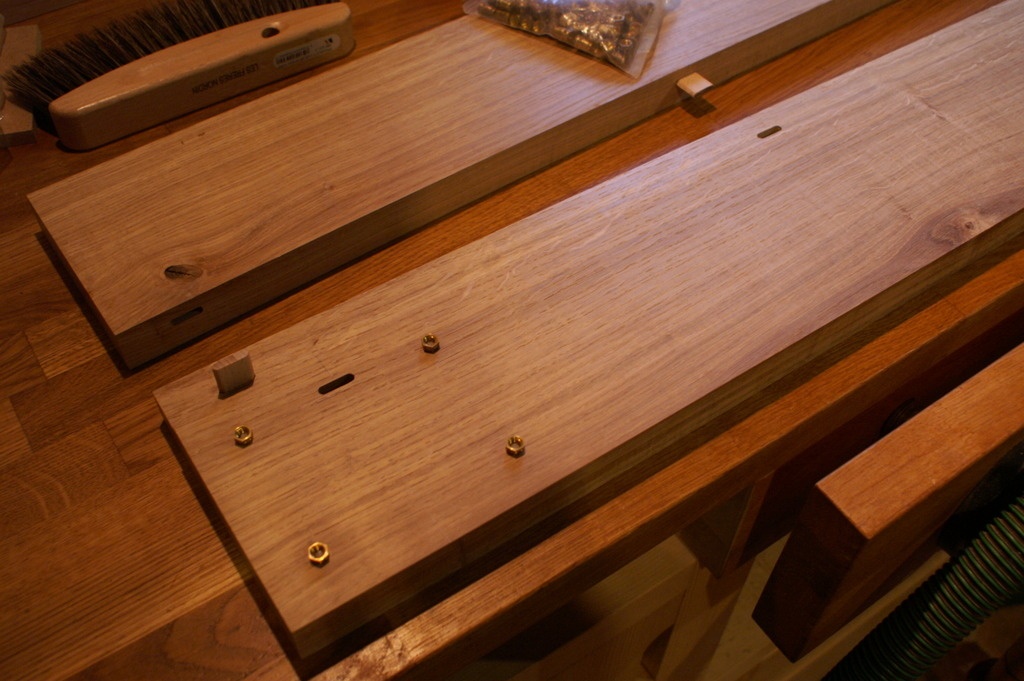

Inserts très faciles à placer. Perçage à 8mm et frappe au marteau. Et hop, ils sont alignés. Il n'y a plus qu'à mettre des vis de 6mm. (Inserts à frapper laiton avec pastille BUXP de chez EFFEGI BREVETTI).

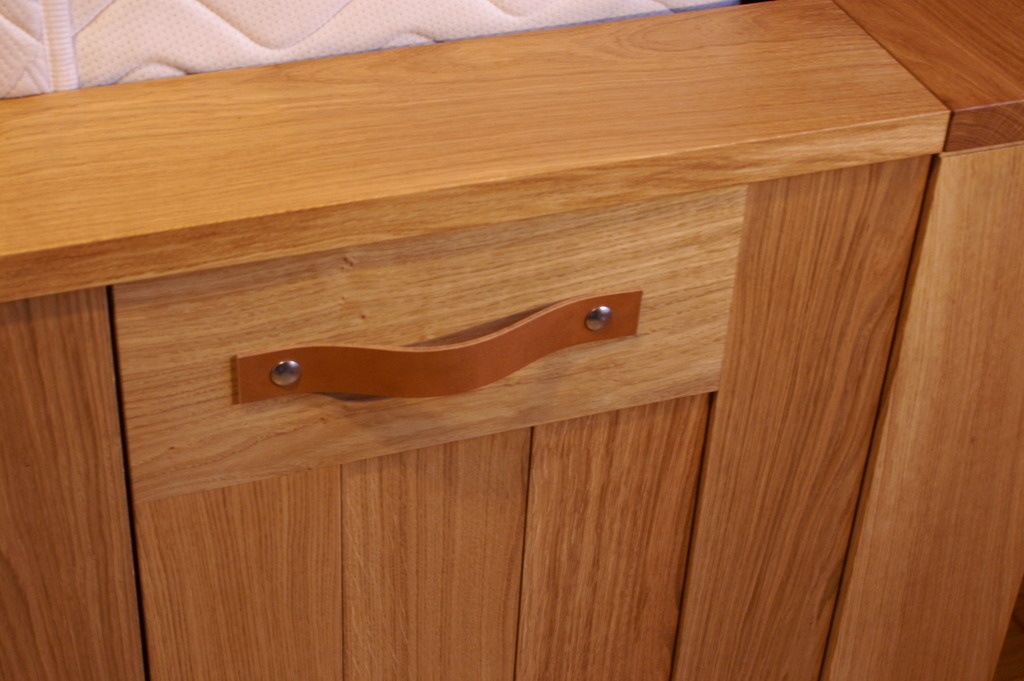

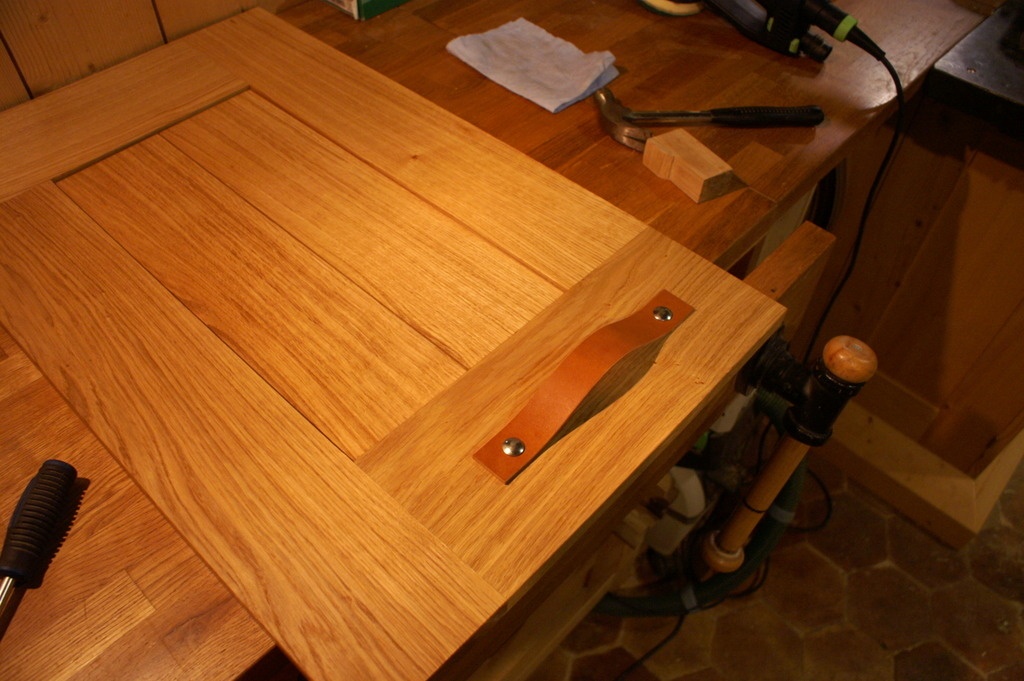

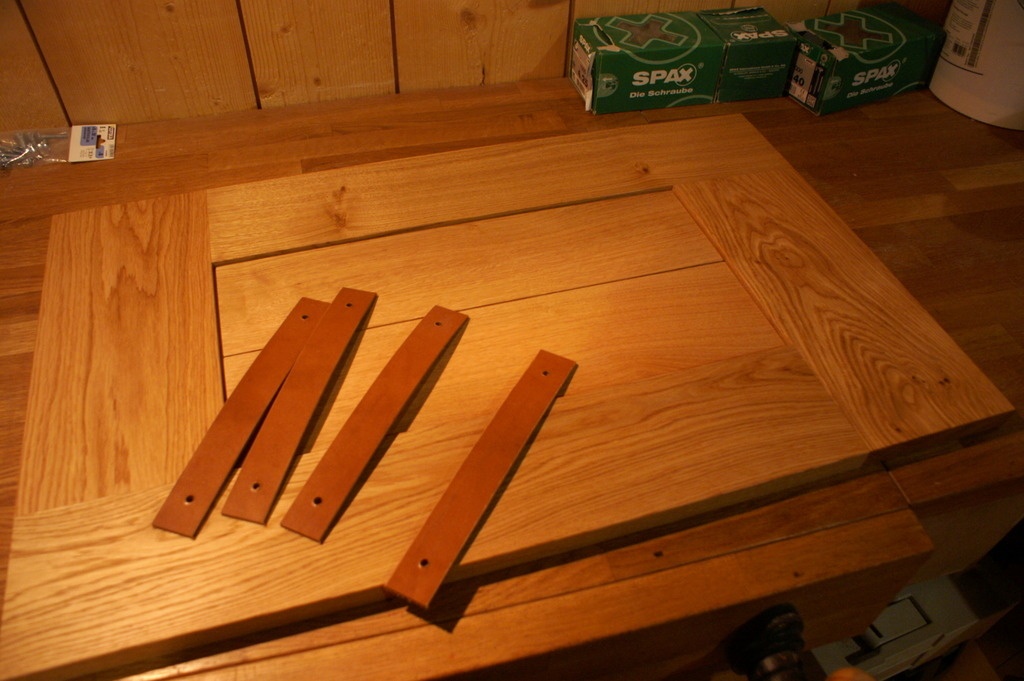

Des poignées cuir

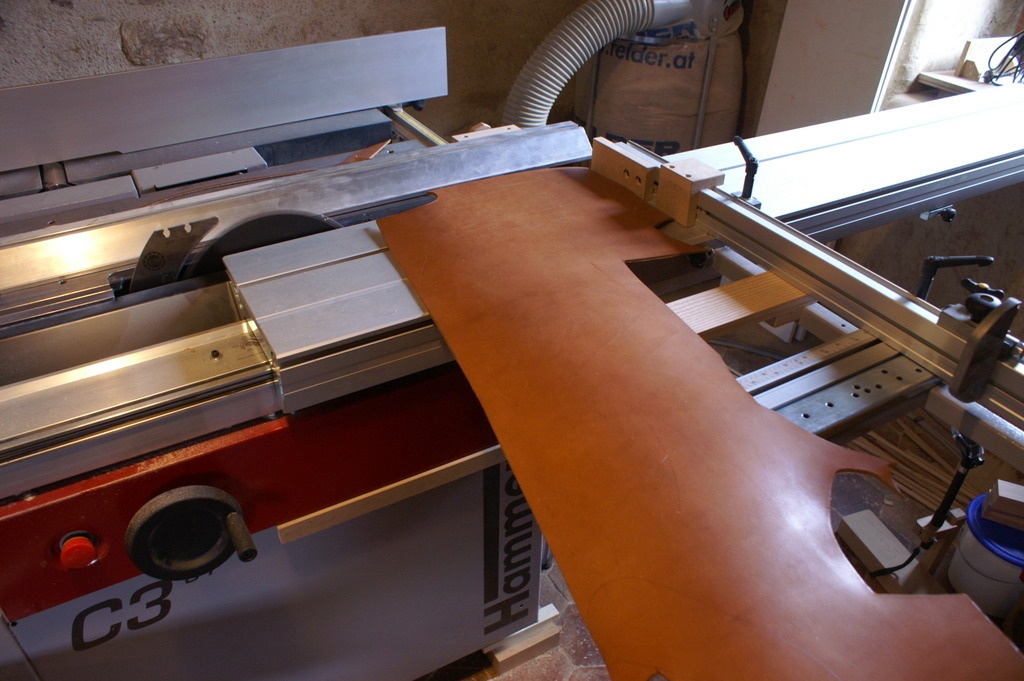

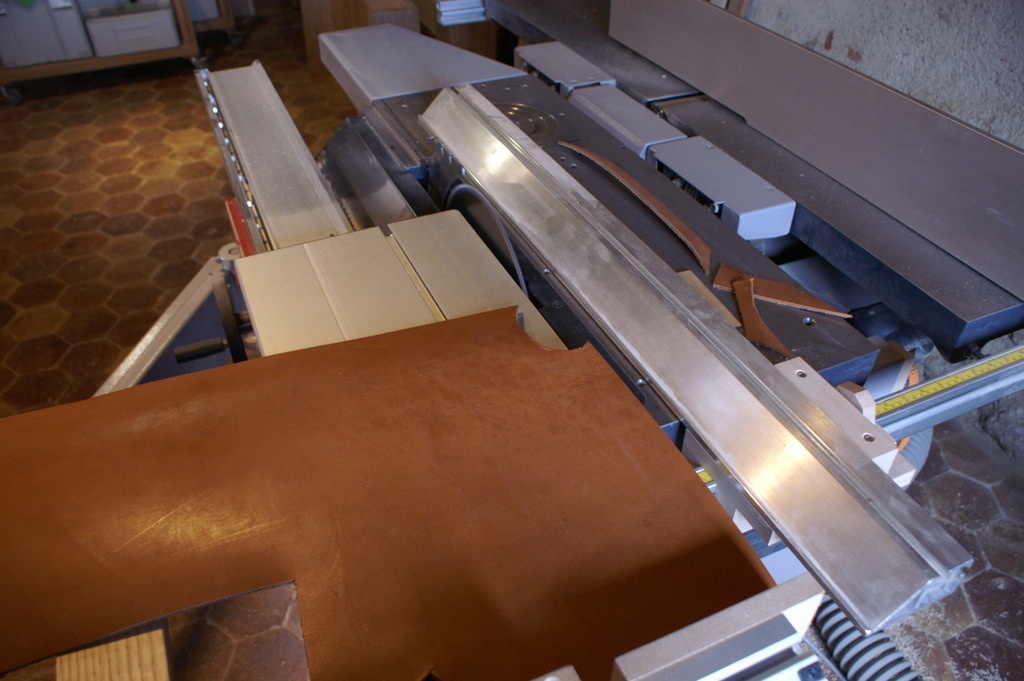

Afin d'éviter de se hurter dans des poignées rigides qui dépasseraient, j'ai opté pour la souplesse du cuir (épaisseur 4mm).

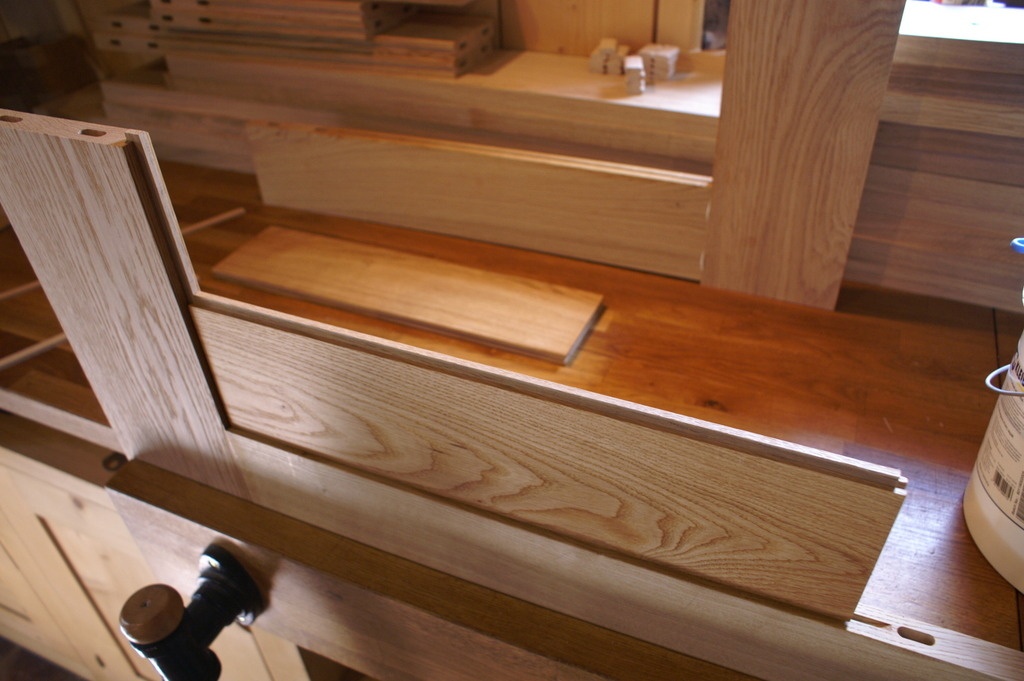

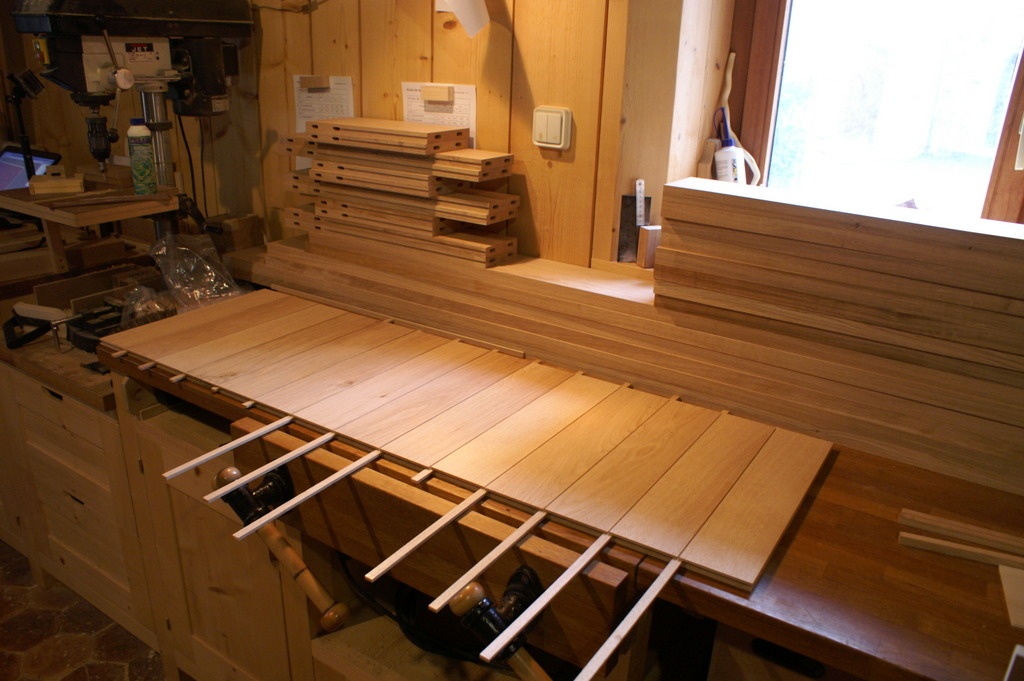

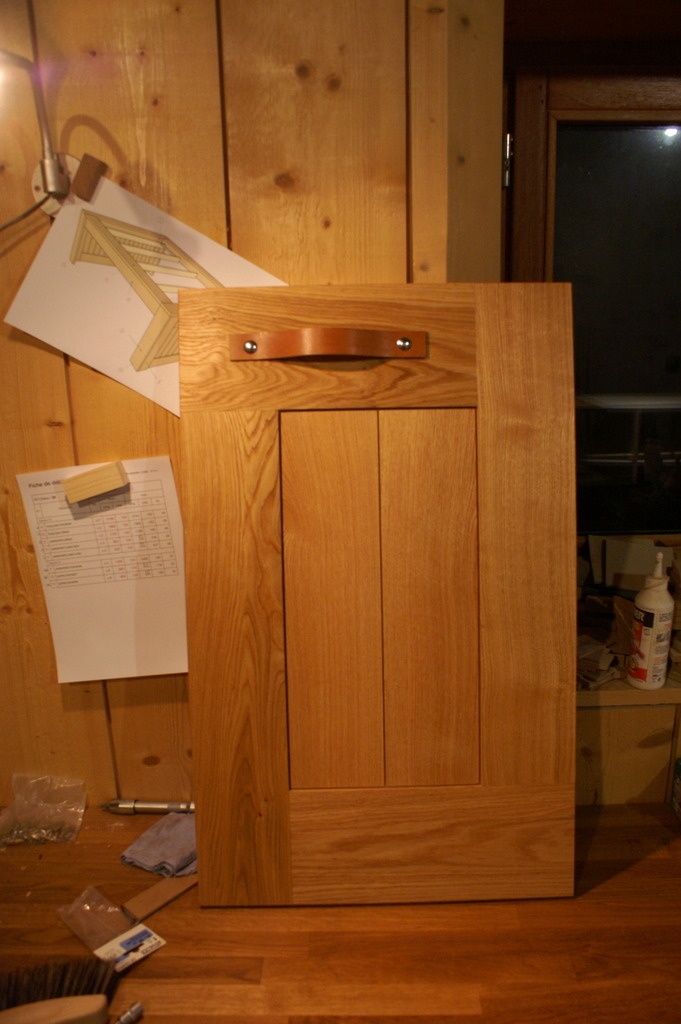

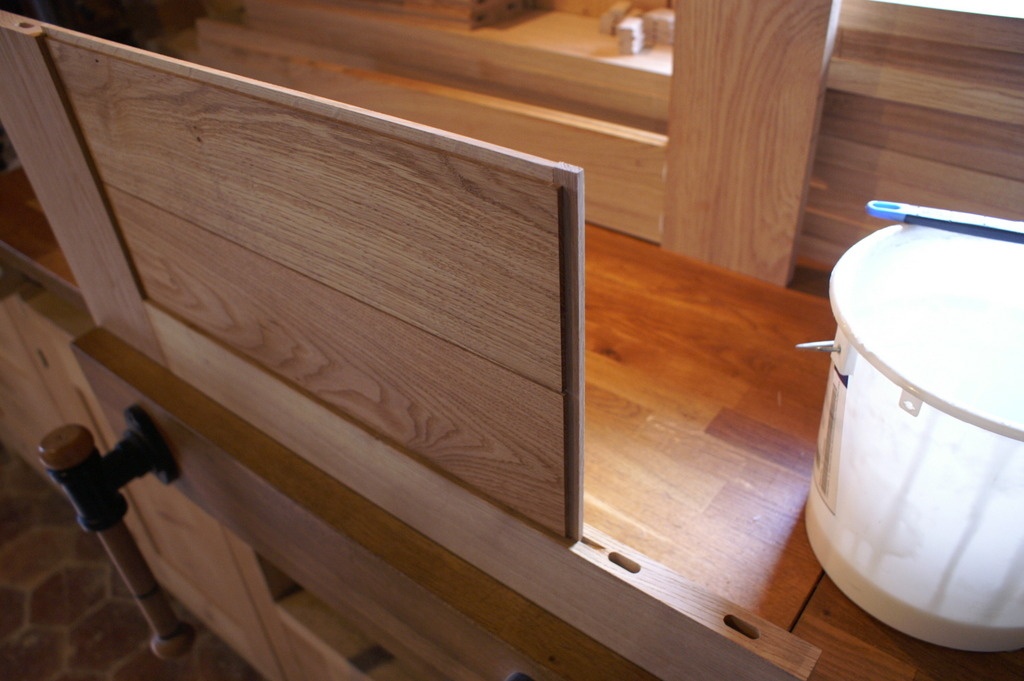

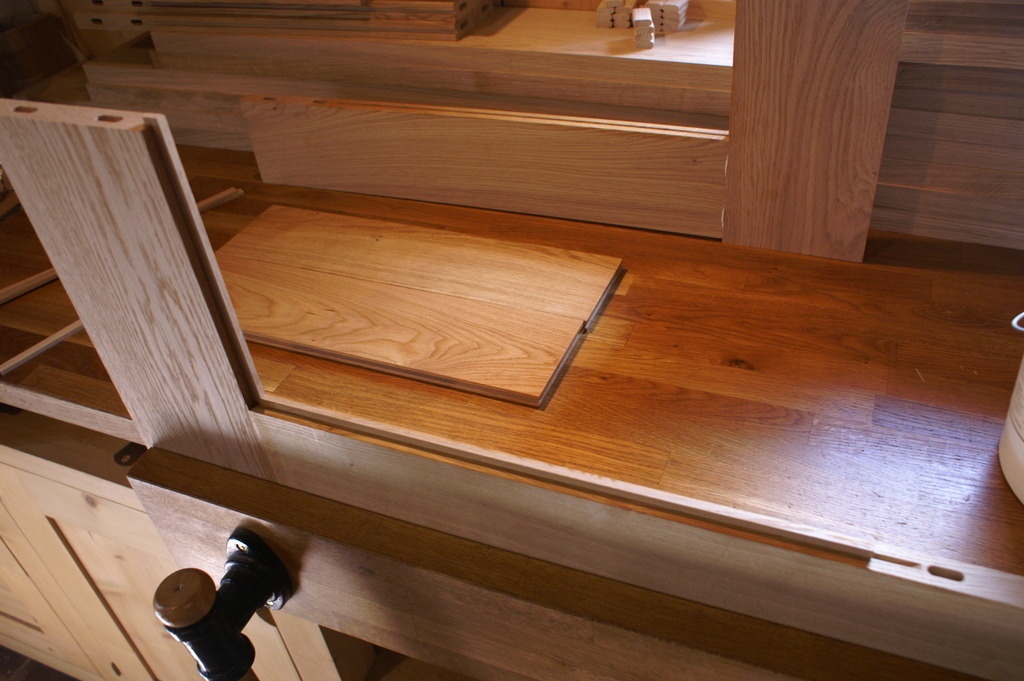

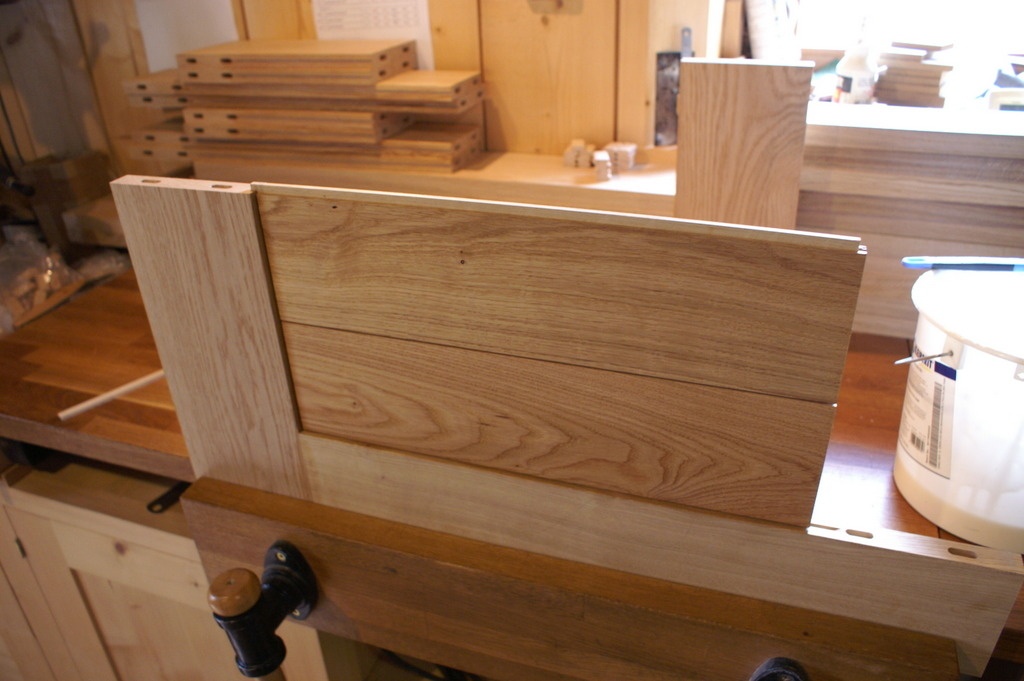

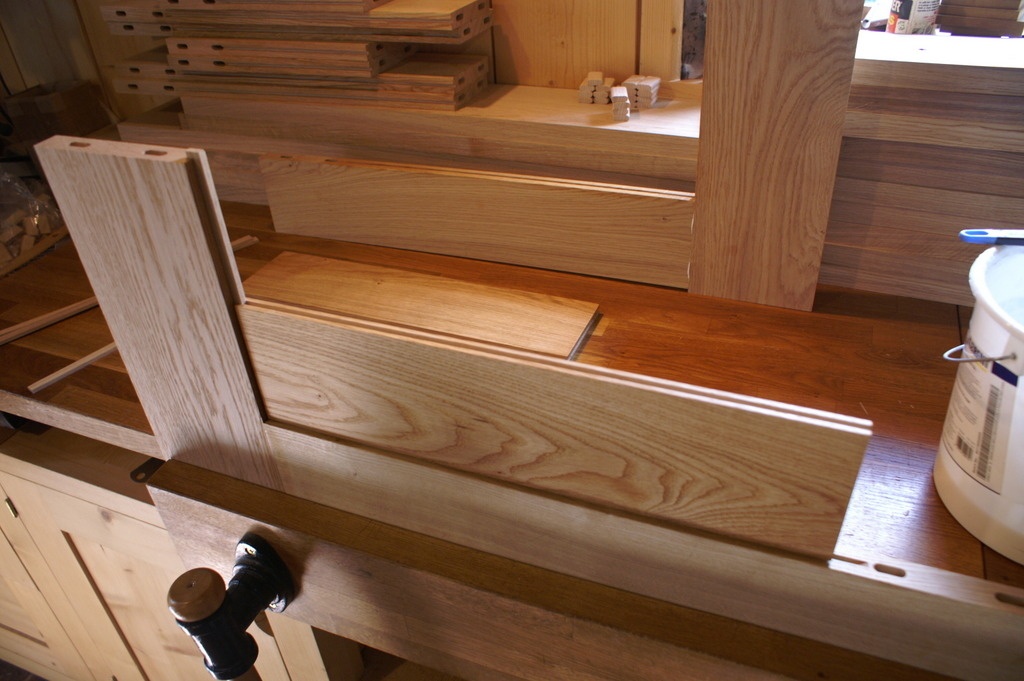

Des panneaux sans colle assemblés par fausse languette

Simplicité de réalisation et choix esthétique, voici un panneau qui va pouvoir vivre sa vie 😉
L'avantage de la solution est que la contraction dilatation du panneau se répartira sur tous les raccords de fausse languette. Pour les petites façades, pas trop d'intérêt, mais pour les tête est bien, un peu plus déjà.

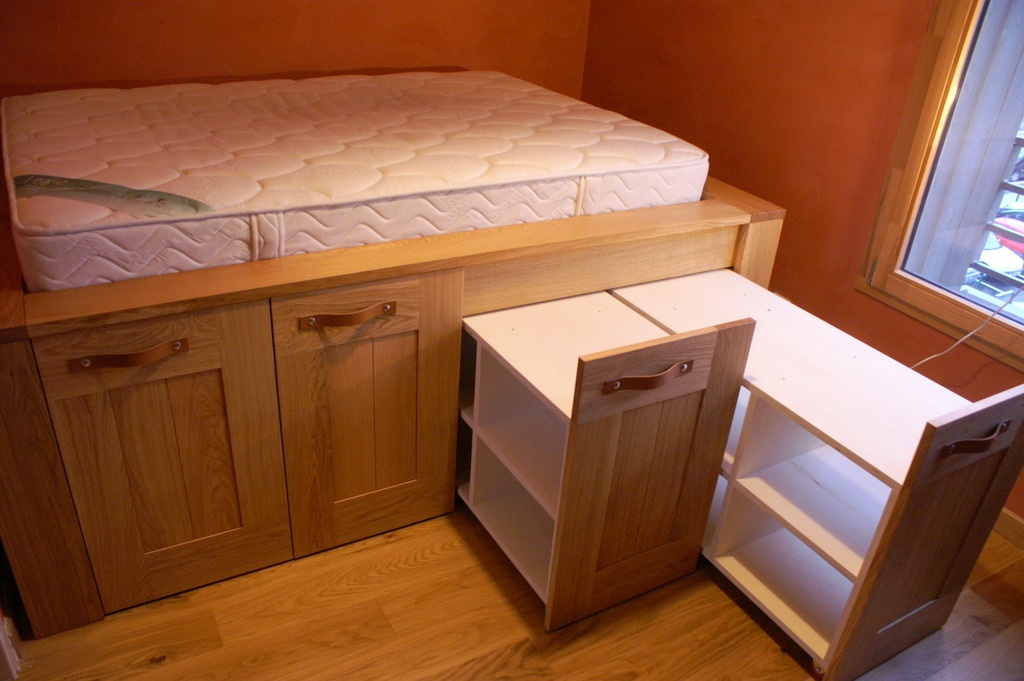

Comme sur des roulettes

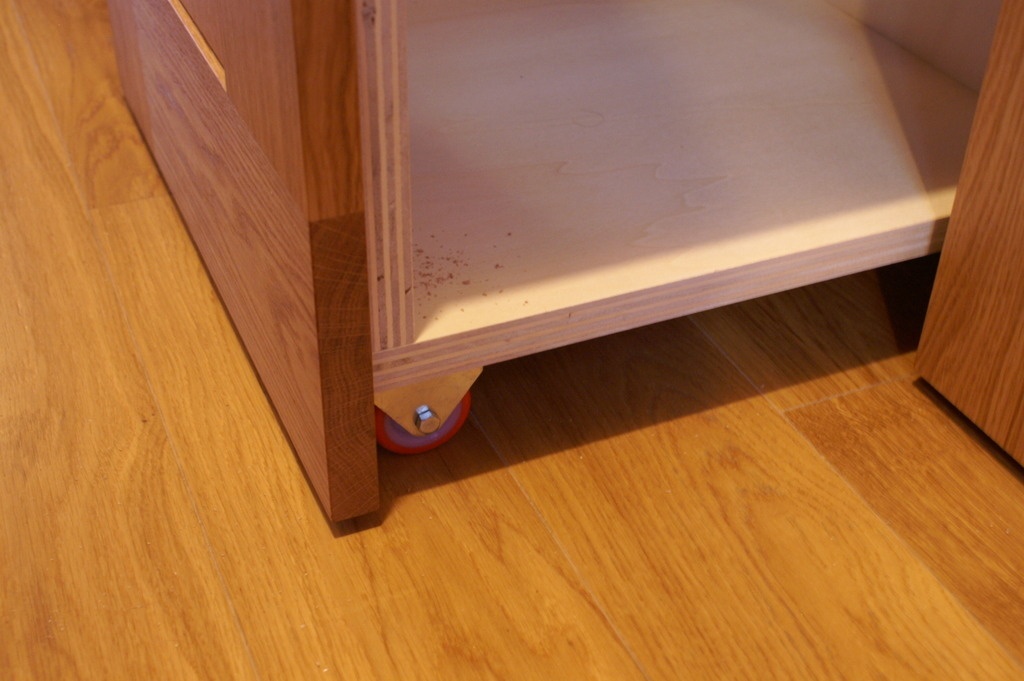

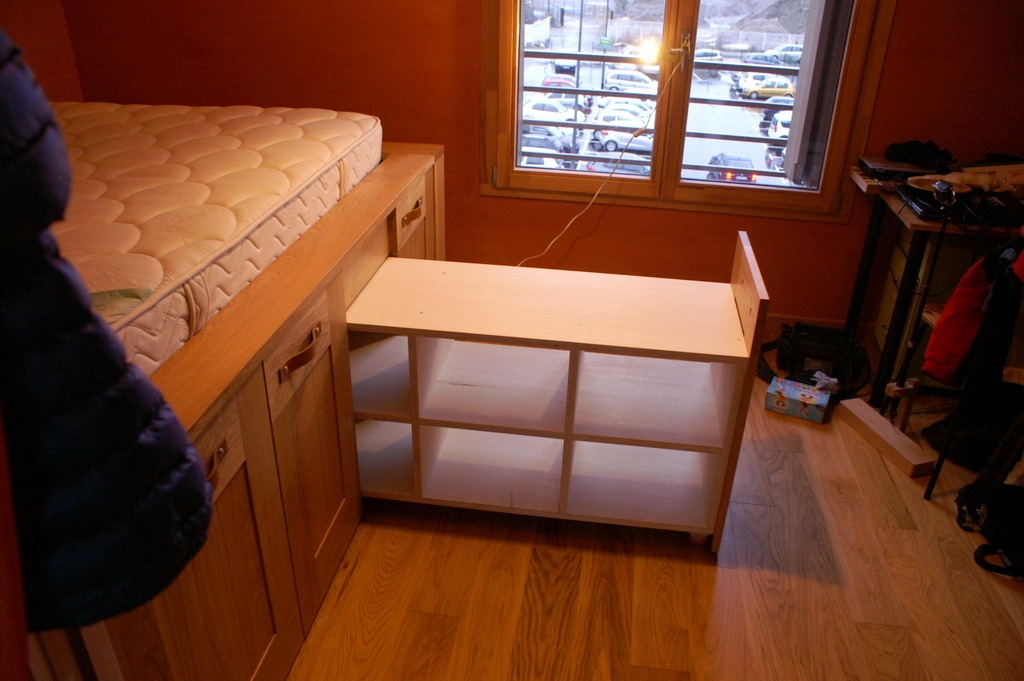

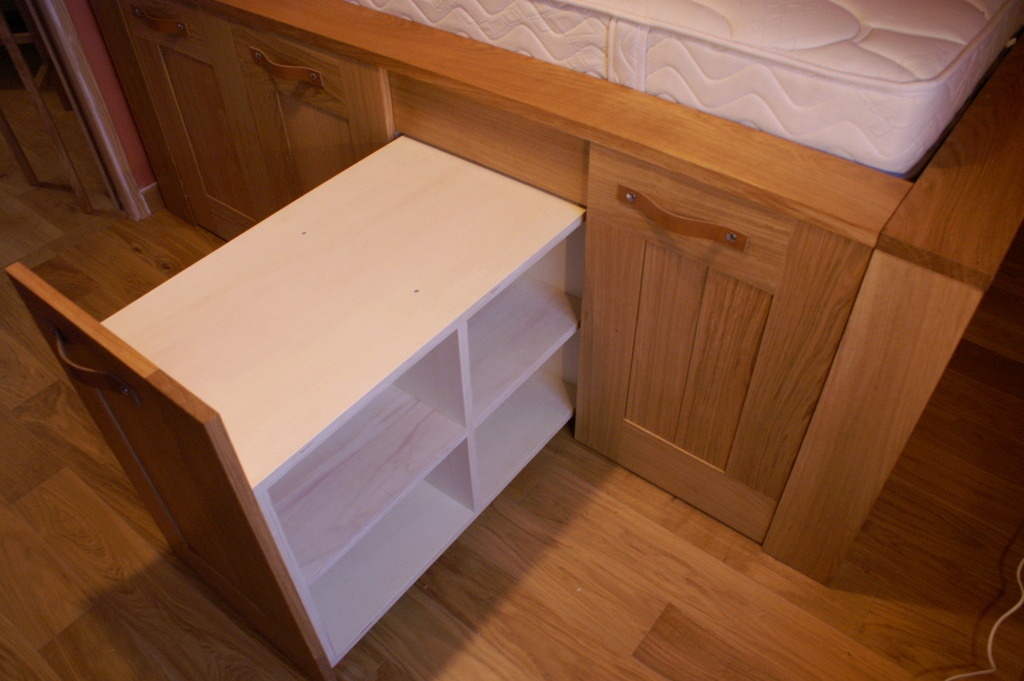

Pour permettre leur coulissement, les caissons de rangement sont montés sur des roulettes.

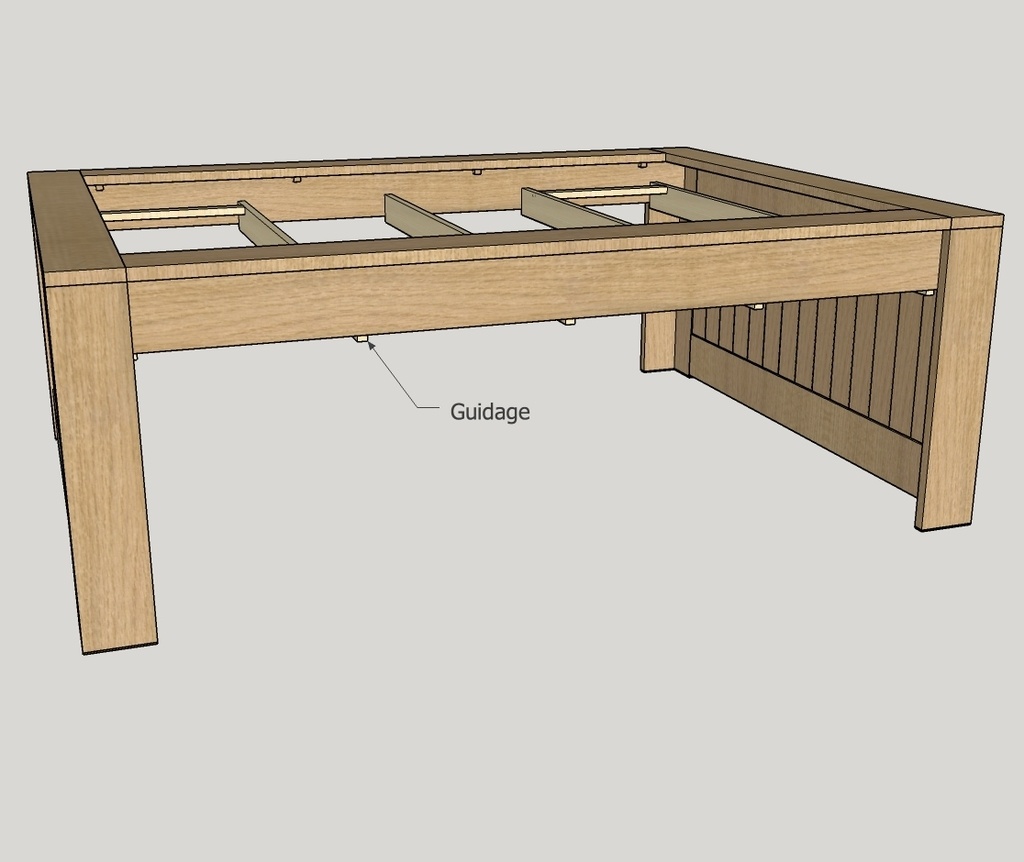

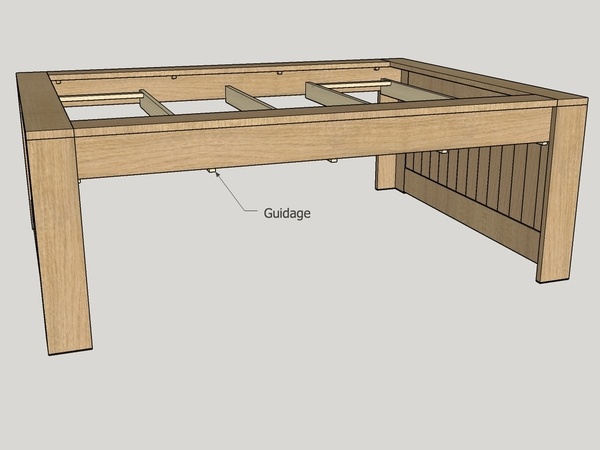

Le guidage et donc l'alignement des façades se faisant par les traverses supportant le sommier.

Mis à jour

Discussions

Boris Beaulant a publié la création "Lit estrade".
il y a 3 ans
Maillien Michael

beau travail, l'assemblage des montants de portes en "log cabin" est original.
Tu ne devais plus avoir beaucoup de place dans l'atelier?

Boris Beaulant

Tu ne devais plus avoir beaucoup de place dans l'atelier?

Non, un jour il faudra pousser les murs :P

foal

j'aime bien les poignées,elles sont en cuir je pense?

Vic66

Waouw... dans mon cas, je pense que c'est le 1er modèle que je vois comme ça!
C'est une inspiration personnelle, un détournement ou une copie???
En tout cas bien pratique et il ne faut pas oublier les premiers jours d'y aller mollo au réveil, histoire de ne pas atterrir sur le bout du nez...
En tout cas j'aime beaucoup, bravo...

Boris Beaulant
( Modifié )

Merci ;)

foal, oui, en vrai cuir de cordonnier ;)
Vic66, pour l'idée, elle vient de la cliente. Ma touche reste sur le forme.

Vic66

Belle touche alors et c'est vrai que le cuir (et le modèle de poignées) se marie très bien avec l'ensemble!

niconathy

Les caissons sont montés sur roulettes?
Sympa le style.

Une sculpture a mon image

très beau travail

Toutenbois

Quel est la hauteur de l'ensemble? est ce vraiment beaucoup plus haut qu'un lit classique avec sommier?

Boris Beaulant
( Modifié )

niconathy, oui, roulettes fixes en polyurethane/plyamide pour pas trop laisser de marque sur le parquet.
Toutenbois, quand même un peu. Hauteur du bois 80cm.

jeanco77

La patte du chef ! Il est très beau ce lit.
Tu peux mettre le lien pour les inserts STP? Je vais en avoir l'utilité sur un projet futur. Merci.

Boris Beaulant
( Modifié )

Bonjour jeanco77, voici le lien. J'ai trouvé ça chez Bricozor.

Eddydonc
( Modifié )

Très beau travail Boris Beaulant ,comment as tu fais les caissons, je veux dire aussi avec quel bois ? J'ai reçu de chez festool un de leur domino connect, mais il est prévu pour la xl, et le prix est prohibitif, à consommer avec modération (en référence avec tes inserts) tu as trouvé où ton cuir, l'idée me plaît énormément, allez j'arrête une vraie pipelette, en tout cas, vraiment beau travail
👍👍👍

Boris Beaulant
( Modifié )

Eddydonc, merci.
Les domino connect, c'est plus pour du piétement de table ou de lit avec de plus grosses section. Comparé mes inserts sont tout petit. C'est le nombre qui fait la force. Par ailleurs, la résistance à la traction des ces inserts est très faible. Ca ne fonctionnerait pas dans toutes les configurations.
Le cuir, c'est de la récup d'un cordonnier de 2 génération mon ainé ;) C'était du cuir pour les semelles à l'époque.

bluecat

Très beau travail.

foal

le montage des panneaux est très appréciable car le bois peut jouer sans contrainte,Où peut on avoir le type de fixation des poignées et les trouver dans quelle quincaillerie ?,merci.

jeanco77

Merci pour le lien ça à l'air vraiment bien.

MOWD

Superbe!
Cela dit, je pense qu'il ne faut pas habiter une vielle maison et avoir un sol bien plat; parce que les roulettes...
Tes inserts ont l'air bien, mais le prix... au début je me suis dit que c'était le lot de 4, ce qui n'était déjà pas donné; mais à la pièce?!?

Boris Beaulant
( Modifié )

Hmm ... on les trouve à 21,78€ le sachet de 100.

foal

pour la fixation des poignées, ce sont des petits boulons poêLiers ,c'est à dire à tête ronde?

MOWD

Ah c'est un sachet de 100? Mea Cupla, j'ai cherché le conditionnement et n'ayant pas trouvé, j'ai cru que c'était l'unité...

Vic66

merci pour les photos supplémentaires, on y voit beaucoup plus clair!

Alka

Avec ma compagne, on cherchait un lit dans ce genre, chez les grands noms du meuble en kit.

Est-ce qu'on peut avoir une idée du prix d'une telle réalisation ?

En tout cas, c'est du beau boulot.

Boris Beaulant
( Modifié )

Alka, je te réponds en privé.

Didier

Bravo.
Ta cliente a de l'imagination.
Après l'îlot de cuisine, voici l'îlot de chambre ;)
J'aime bien aussi le cadre des facades des caissons.

seb974

Très beau travail, rendu final excellent !

Thomas Dehée

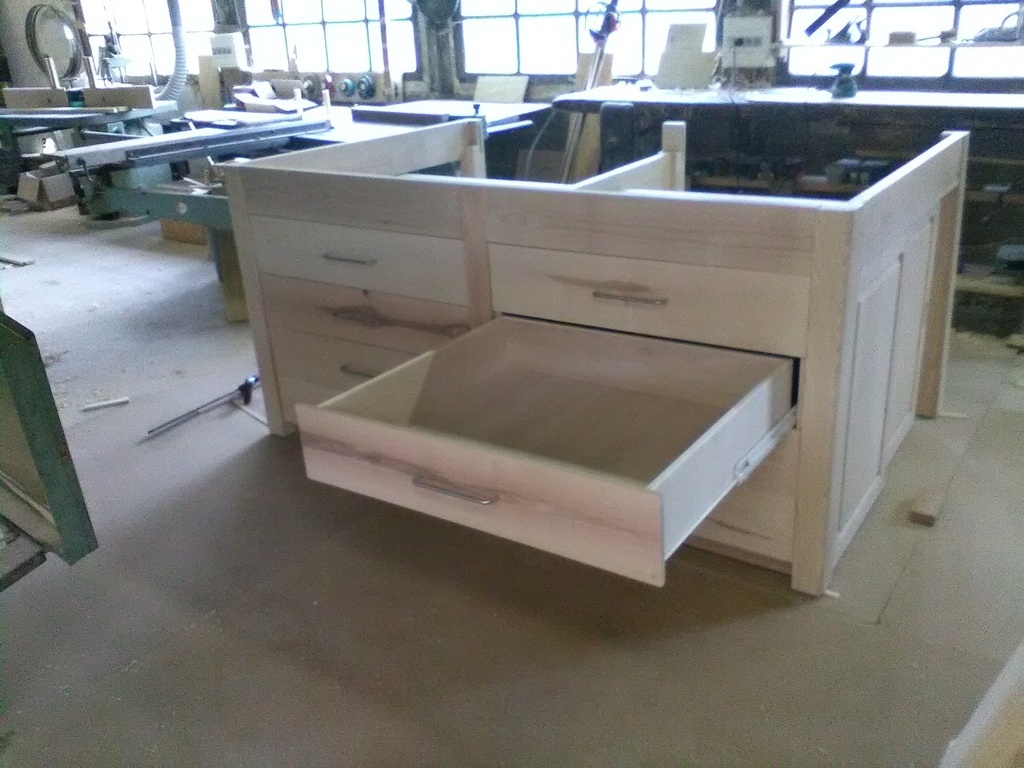

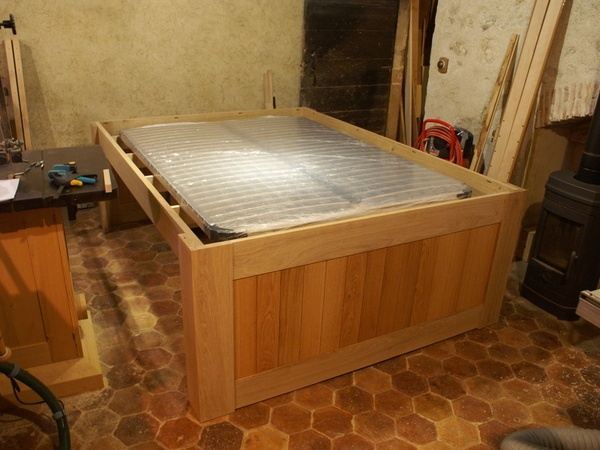

Super boulot, c'est marrant j'ai eu le même genre de demande, un lit-commode ! je suis en train de le finir :

Boris Beaulant
( Modifié )

Thomas Dehée, sympa ton lit ! C'est un lit une place ?

Sinon, pour ceux que ça intéresse, j'ai ajouté une vidéo du montage.

Thomas Dehée

C'est un grand lit 1 place (120), les tiroirs font 700, et une porte coulissante sur le coté permet d’accéder à l'espace perdu à l'arrière. Je me dit que ton système d’étagère roulante serait parfait pour cette espace ! Je vais en parler au client merci pour l'idée ! :)

Peiot

Sympa ce modèle!
Des bonnes idées à reproduire. Merci pour le partage détaillé.

Rick

Bravo et merci pour se superbe projet qui va bien me servire je voulais exactement fair la meme chose et j aurai merdu donc un grand merci

OKaro

Bonjour Boris,
Bravo pour ce travail. J'aimerai bien savoir aussi combien pour ce travail?svp

Niouniou
( Modifié )

Et je viens de retomber sur cette création... Quel est l'intérêt de tes inserts à frapper par rapport aux inserts laiton a visser de ce type
Les inserts à visser tiennent mieux en traction axiale, a mon avis, par contre, ils ont besoin de+ de temps pour les mettre en place...

Boris Beaulant

L'intérêt est justement leur facilité de mis en place. Et il sont directement dans le bon axe. Pour ce qui est de la résistance, il faudrait tester. Mais plus on les serre, plus ils s'écartent (principe de la cheville)

Niouniou

Merci

capucine
( Modifié )

Bonjour,
je souhaiterai reproduire ce lit. J'ai réussi à ouvrir le plan. Cependant étant novice je ne comprends pas bien ce logiciel et n'arrive pas à obtenir les informations pour le réaliser, notamment les dimensions.
En espérant votre aide.

Boris Beaulant
( Modifié )

Bonjour capucine,

Je t'invite à regarder quelques tuto sur l'utilisation de Sketchup (exemple)
Mais sinon, dans Sketchup, il y a un outil Mètre qui te permet de tout mesurer dans le modèle (exemple de tuto).
