Nico39

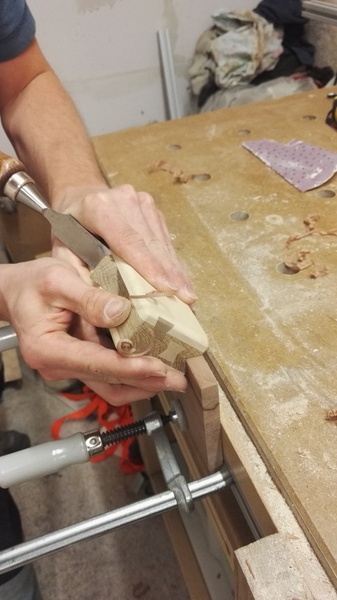

Rabot chanfrein

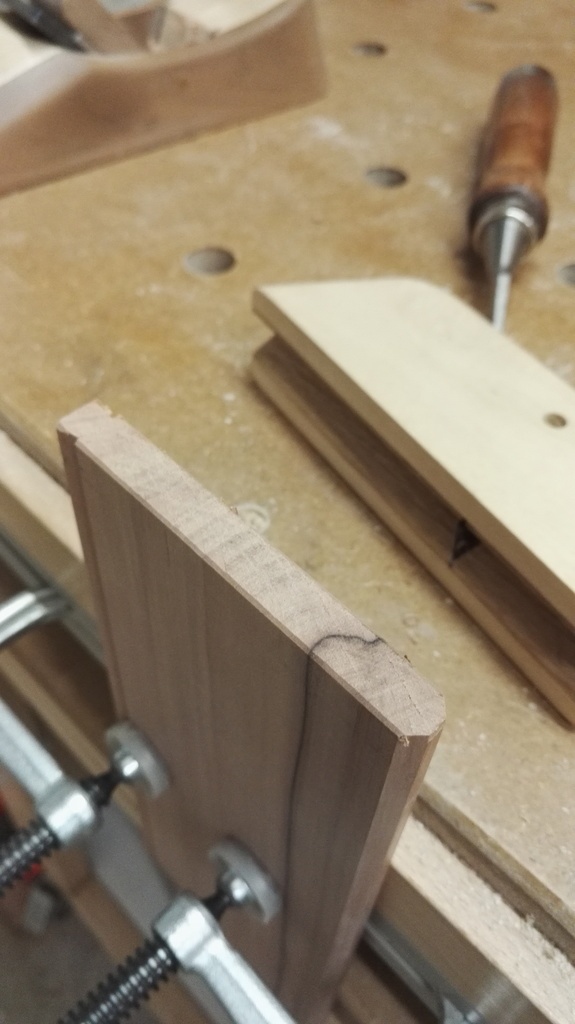

Ayant quelques problèmes sur la réalisation en cours (bac à linge) j'ai décidé de faire une petite pause pour réaliser ce petit rabot. Celui si évitera de sortir la def inutilement pour 10cm de chanfrein.

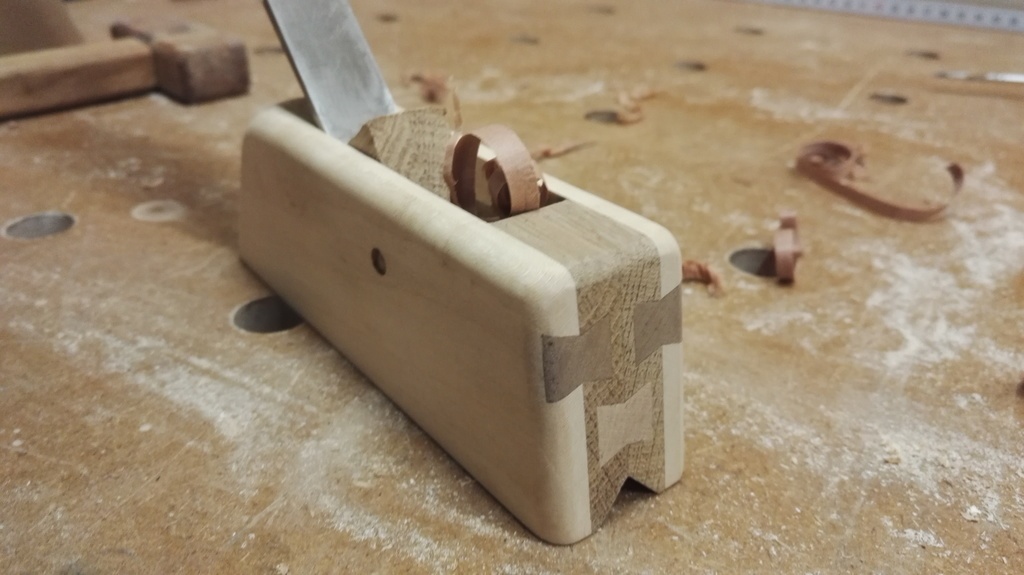

Partie centrale en 2x 10mm en chêne assemblé avec une fausse languette queue d'aronde en hêtre (c'est le bon terme?), joues extérieur de 8mm en érable avec une fausse languette queue d'aronde en noyer.

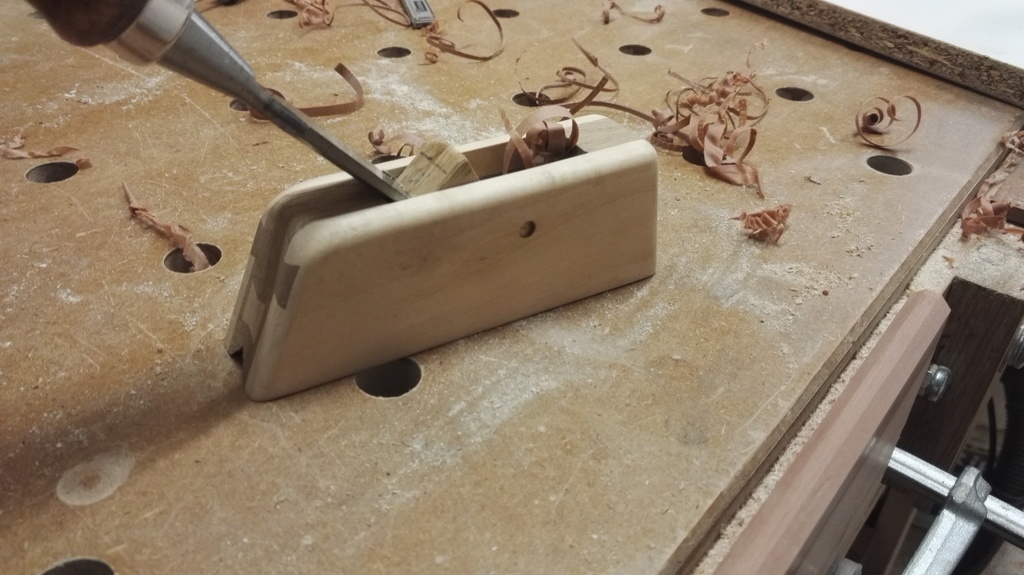

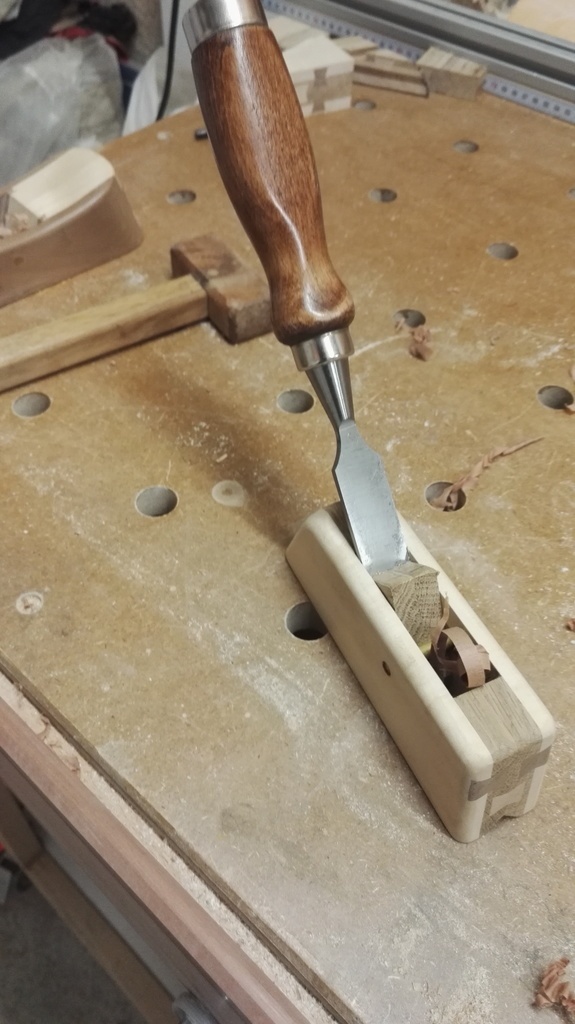

Longueur 15cm, hauteur 5cm, je glisse mon ciseau à bois de 20mm et c'est partie (cale provisoire je voulais tester l'outil faudra en faire une plus longue).

Mis à jour

Publications associées


Discussions

Nico39  a publié la création "Rabot chanfrein".
il y a 7 ans
Philippe Gelard

Super bien pensé et construit.

sylvainlefrancomtois

en plus il est beau !! un peu d huile peut être pour la finition !!!

Syldesalpes

Vraiment chouette !
Je copie dès que j'ai qlq heures devant moi !

Zorro

C'est hyper malin comme montage. Merci du partage.

olivimo

Idée géniale et magnifique objet ! Peux-tu nous en dire plus sur l'angle du ciseau par rapport à la semelle ? Quel est également l'angle (approximatif) de la partie qui sert pour la sortie des copeaux ?
Merci et bravo encore

Nico39
( Modifié )

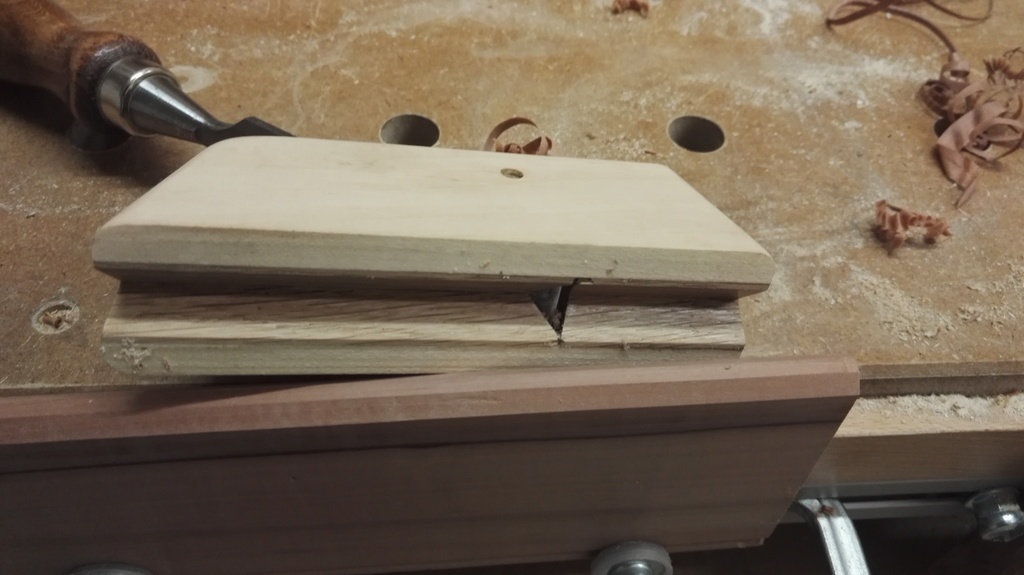

L'angle côté ciseau est de 45° et 65° pour la sortie de copeaux. Le ciseau sort à 5cm de l'avant. Le V a été fait avec une fraise à chanfrein 45° sur les deux pièces en chêne. Rainure en queue d'aronde réalisée à la def sous table mais ça c'est histoire de s'amuser (et de continuer sur le style que mon 1er rabot).

totof
( Modifié )

super idee, il faut que j'essaye d'en faire un... si j'arrive 😩

FMJ

Et en plus il est très esthétique !

olivimo

Merci pour les détails : réalisation qui devrait monter en top 1 dans ma to do list.
Vivement que je fasse des chanfreins en silence et sans poussière !

captain

BRAVO Nico il est superbe
C’était dans la longue liste des chose que je voulais faire. Bien au chaud au fin fond de mon carafon
Et bien voila c'est ressorti et je viens de me lancé ,Bon j'irais pas aussi loin dans le détail mais tu ma donné envie et je n'ai pu résister :-)

captain

Je voulais savoir un truc :

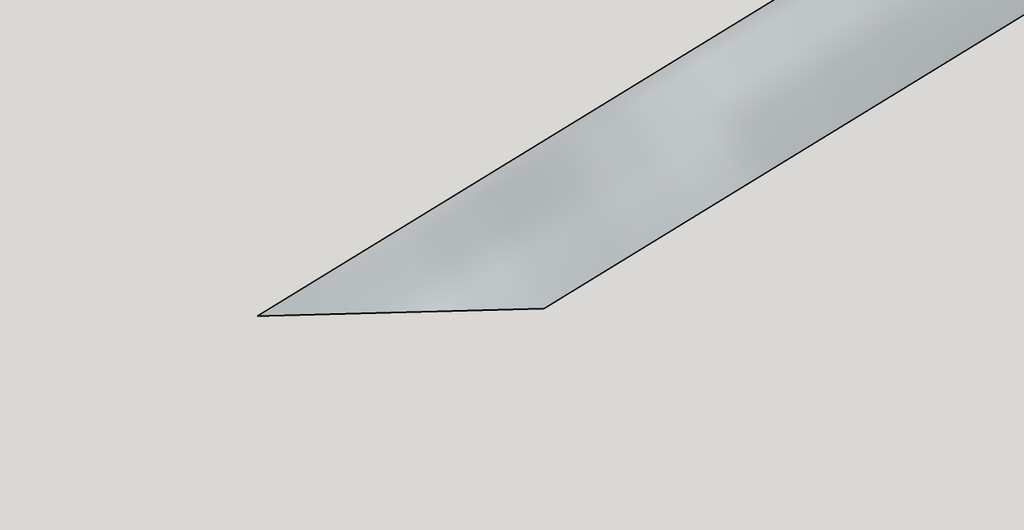

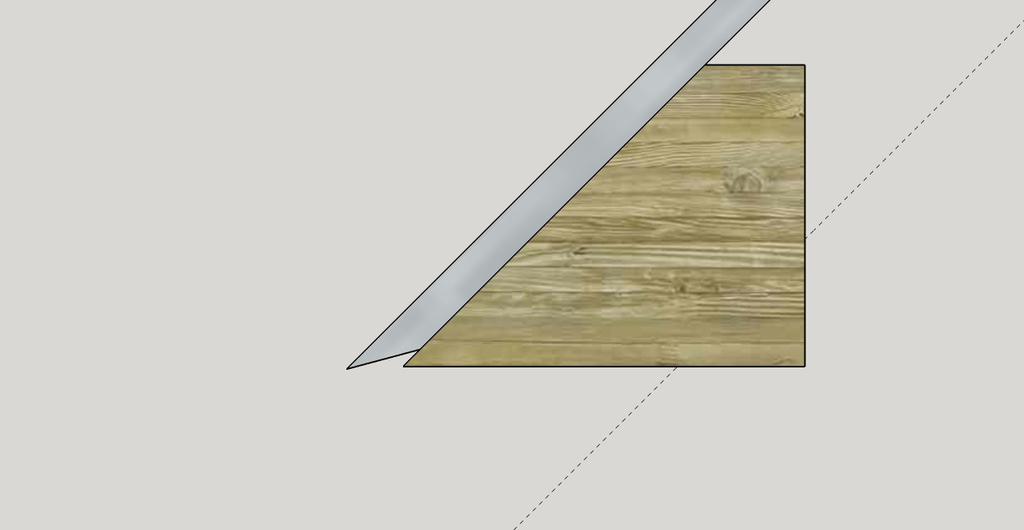

Avec un angle de 45° en entré c'est pas trop "agressif" ? Je sais que quand j'utilise mes ciseaux " a l'envers " j"ai tendance a les mettre quasi "a plat" .

Nico39

Effectivement il est un peux agressif. cela ne pose malgré tous pas de problème si on fait de petites passes mais il gagnerait peux être à avoir un peux moins d angle.

captain

OK ,je vais tester avec un angle plus faible on verras bien . Merci

ecto1

c'est génial ton "bricolage"
