Boris Beaulant

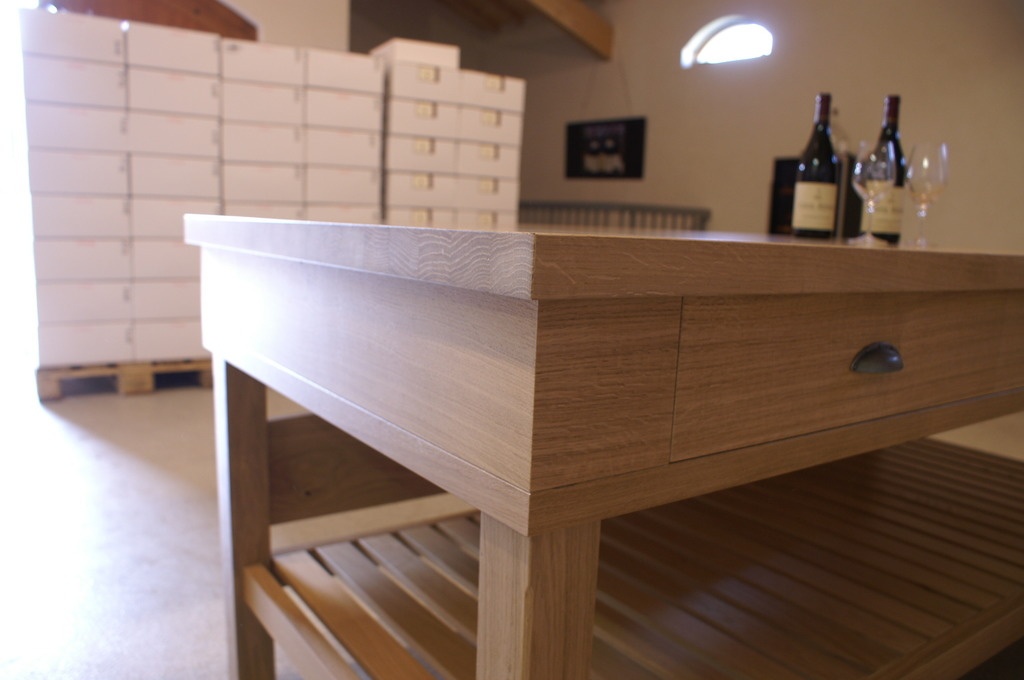

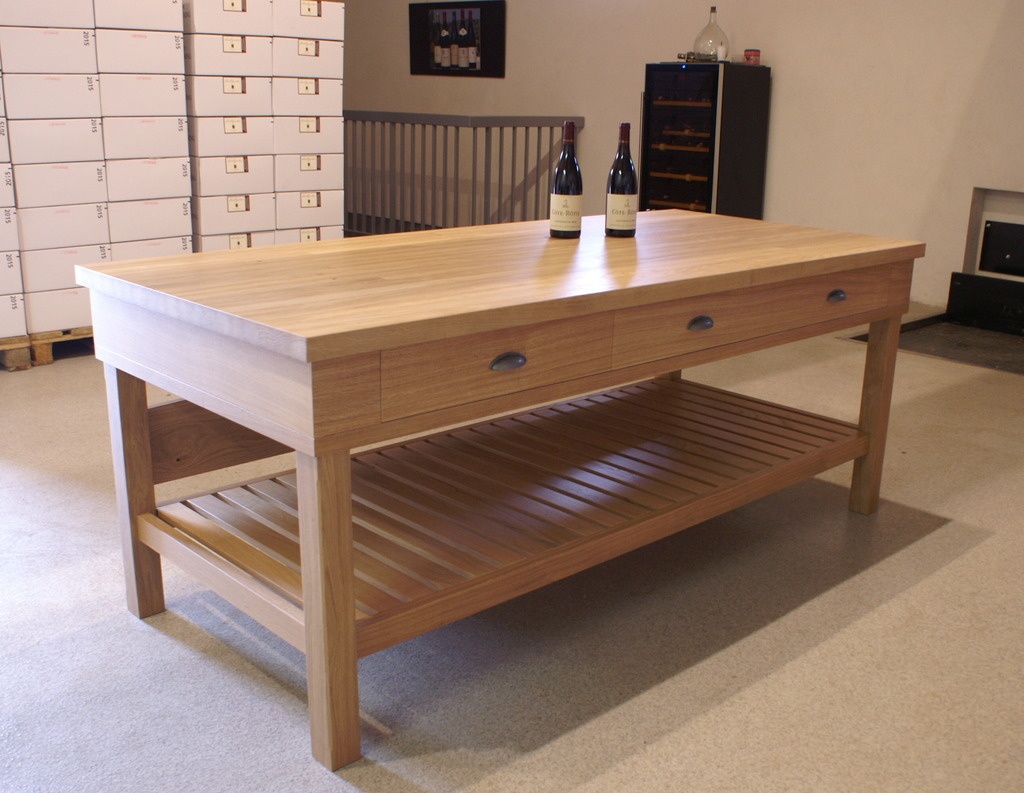

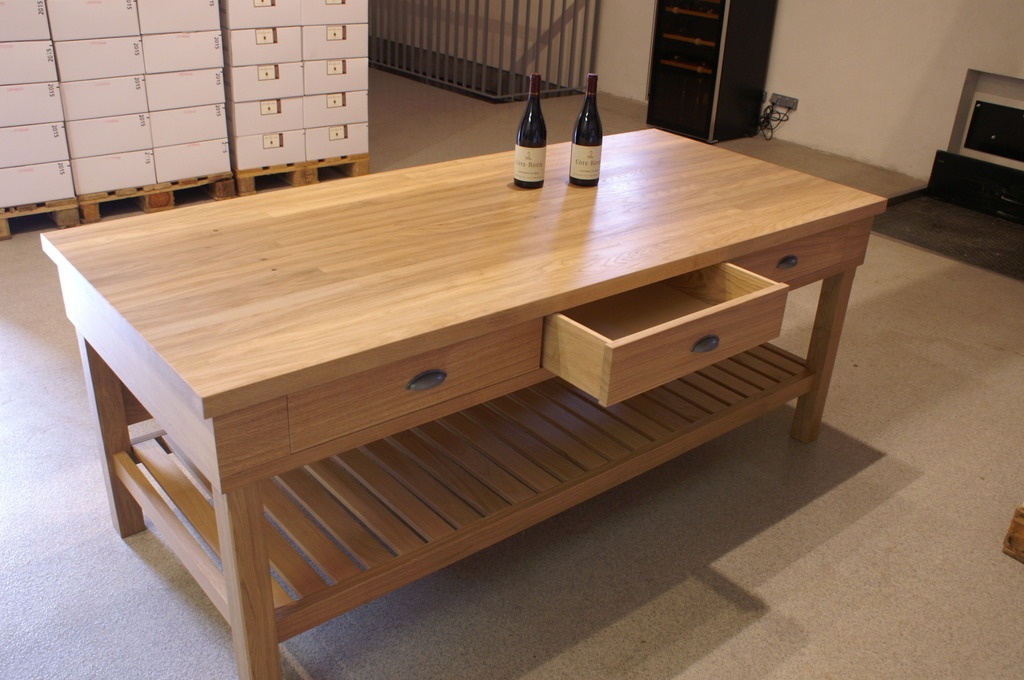

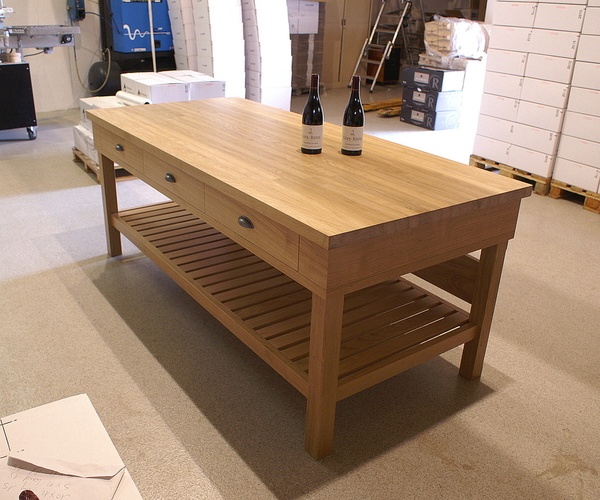

Table de dégustation de vin en chêne massif 3 tiroirs


Y a pas, les jours que je préfère, se sont les jours de livraison ! C'est le jour où le projet devient réalité pour le client comme pour moi. C'est aussi le jour où le meuble prend se place et baigne dans sa lumière. J'ai d'ailleurs toujours une petite appréhension par rapport à ça. Va-t-il avoir le même rendu que dans l'atelier ?

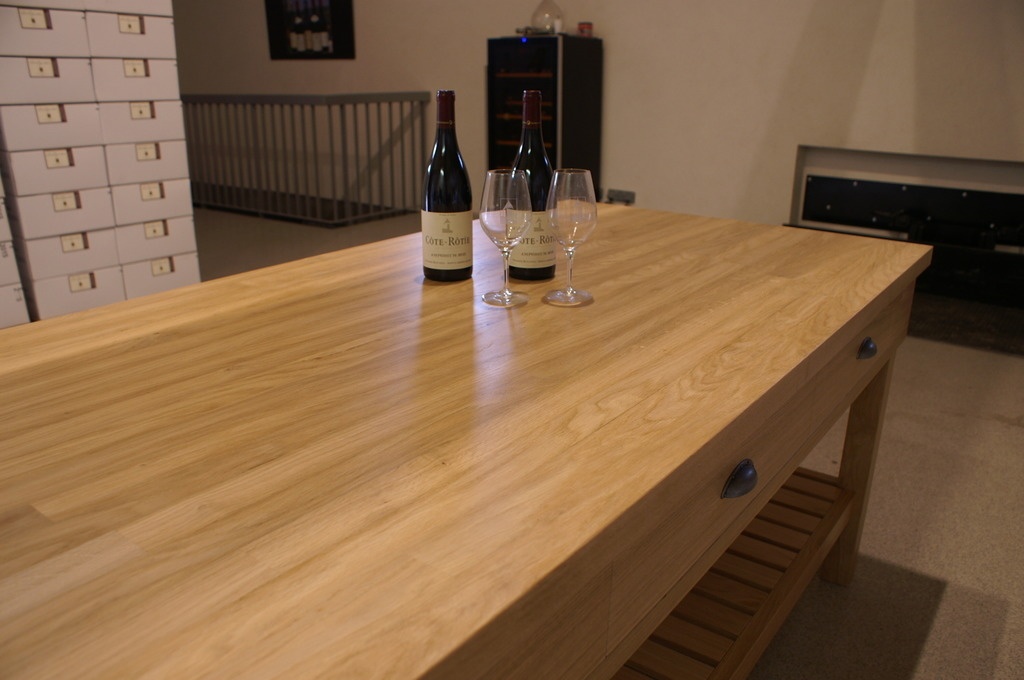

Bref, tout ça pour dire qu'aujourd'hui, j'ai livré cette table destiné à un vigneron de la région, le Domaine Rostaing

J'ai pris grand plaisir à la réalisation de cette table. Et même si elle se destinait à être dans une cave, je me suis pris au jeu de la travailler comme un meuble à mettre à la maison ;)

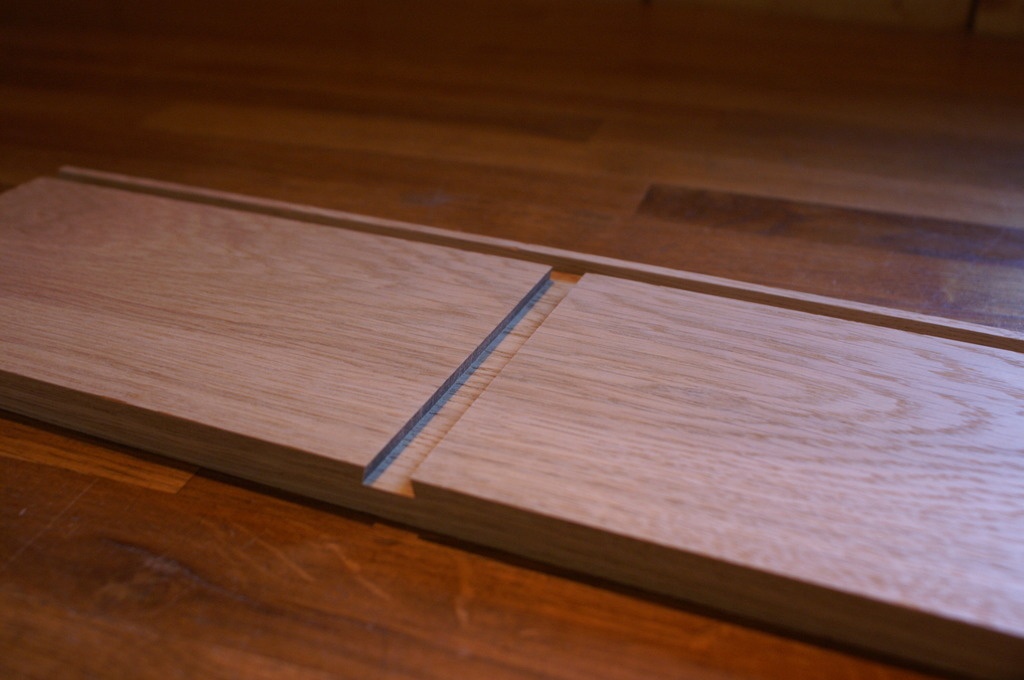

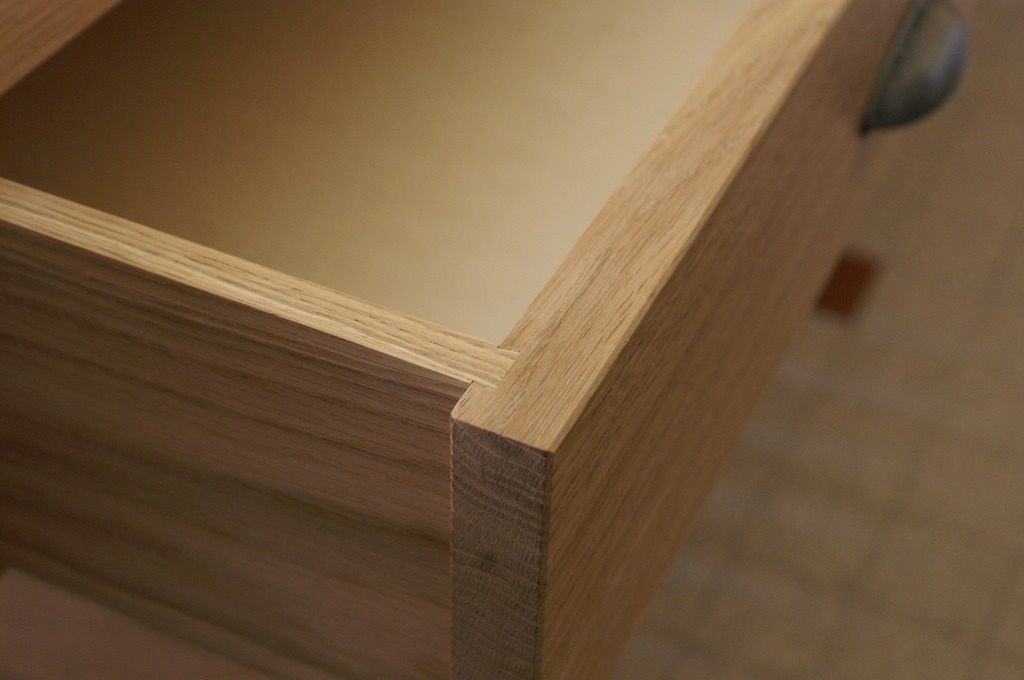

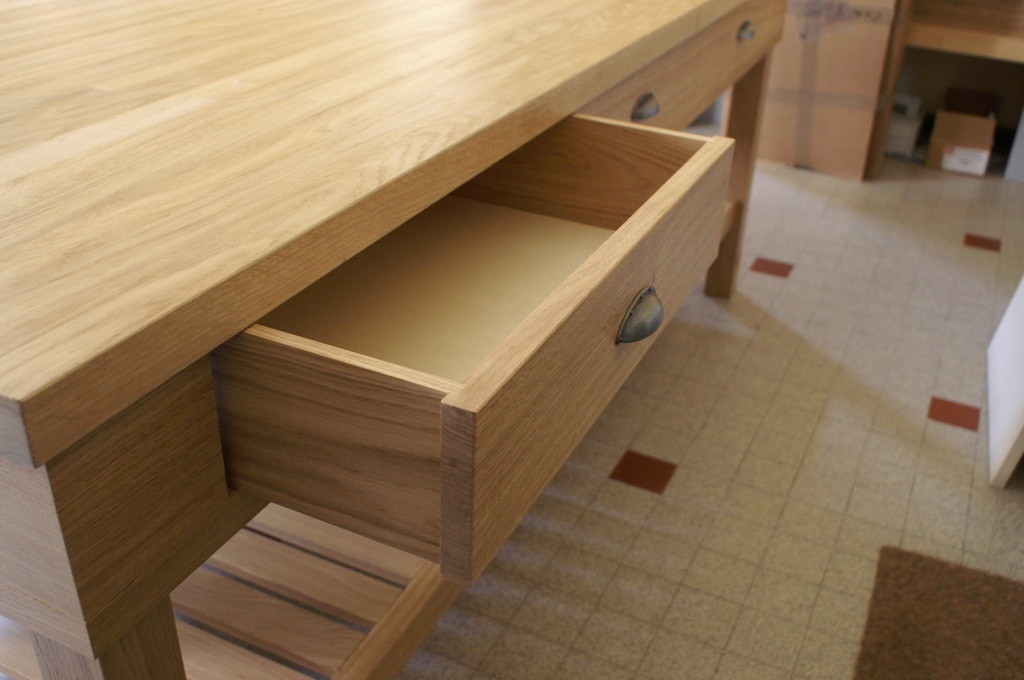

C'est au niveau des tiroirs que j'ai expérimenté un assemblage que je n'avais pas encore trop fait pour ça : de la queue d'aronde partout. Fait à la défonceuse sous table, ça se fait très bien et c'est même plutôt rapide et super précis. L'avantage de la défonceuse sous table, c'est qu'une fois en position on ne touche plus à la hauteur de la fraise pour les deux parties de l'assemblage.

Bon, ça fait quand même du boulot sur chaque pièce et un stress à chaque opération ...

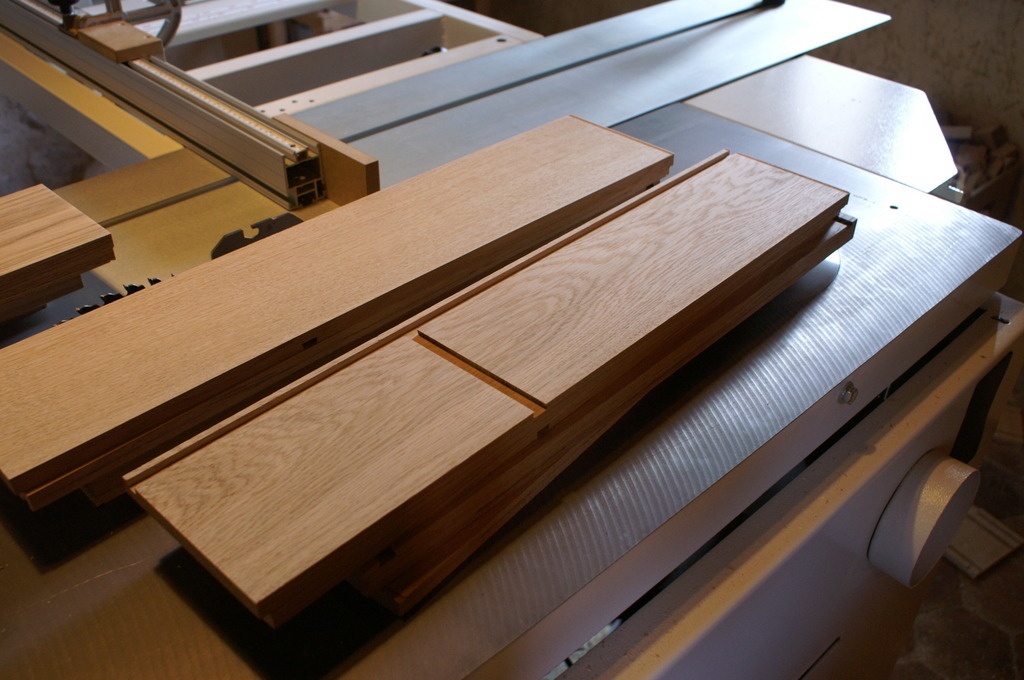

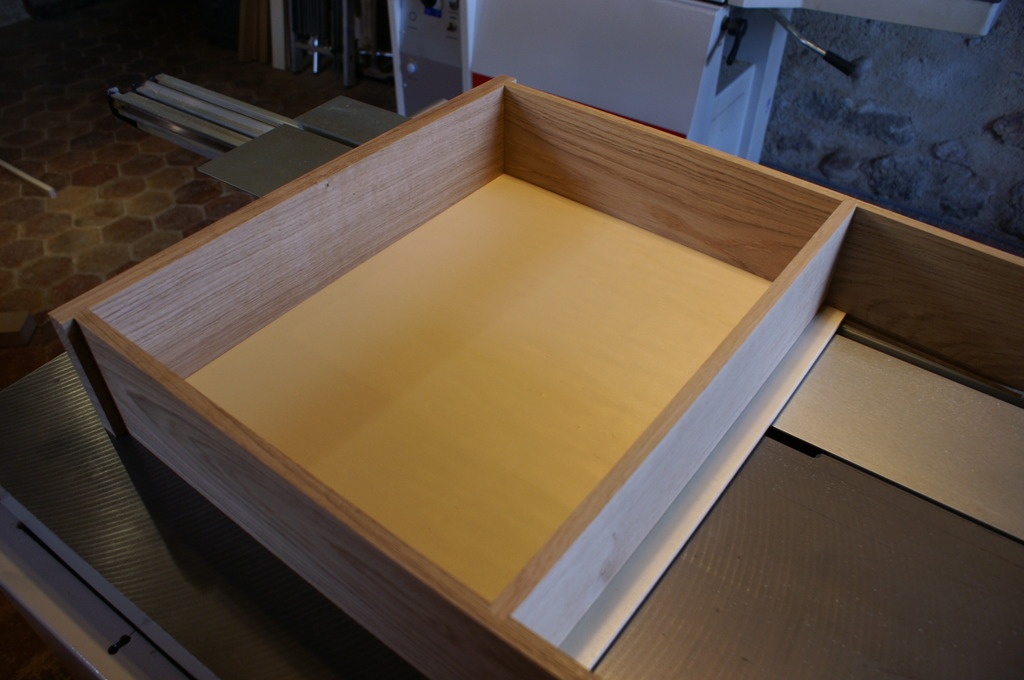

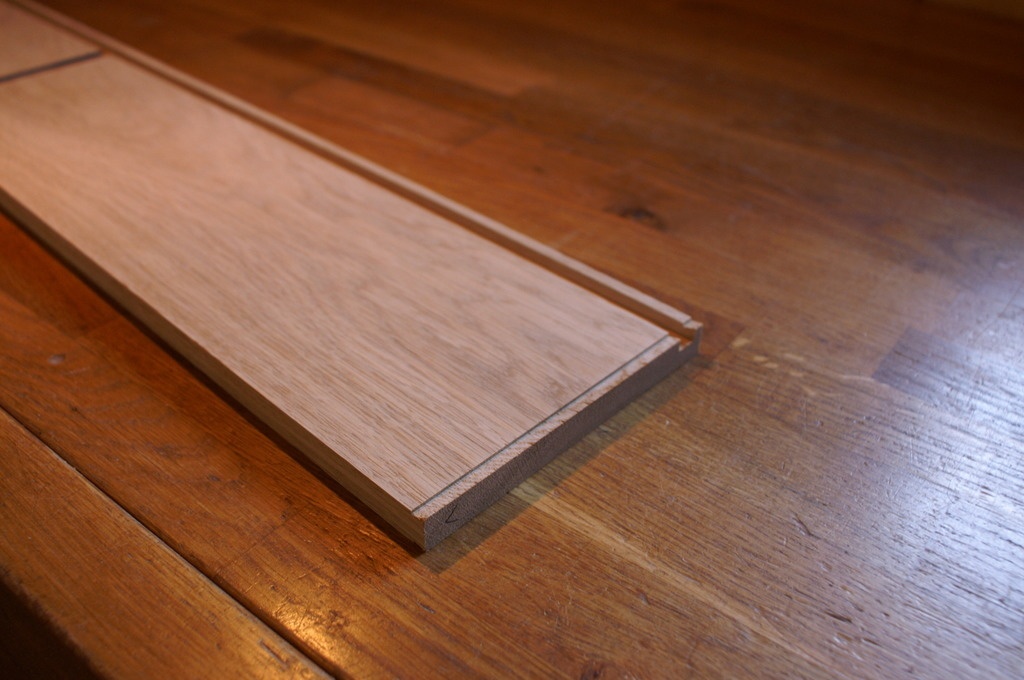

Une petite série d'images animées pour vous présenter la réalisation des tiroirs.

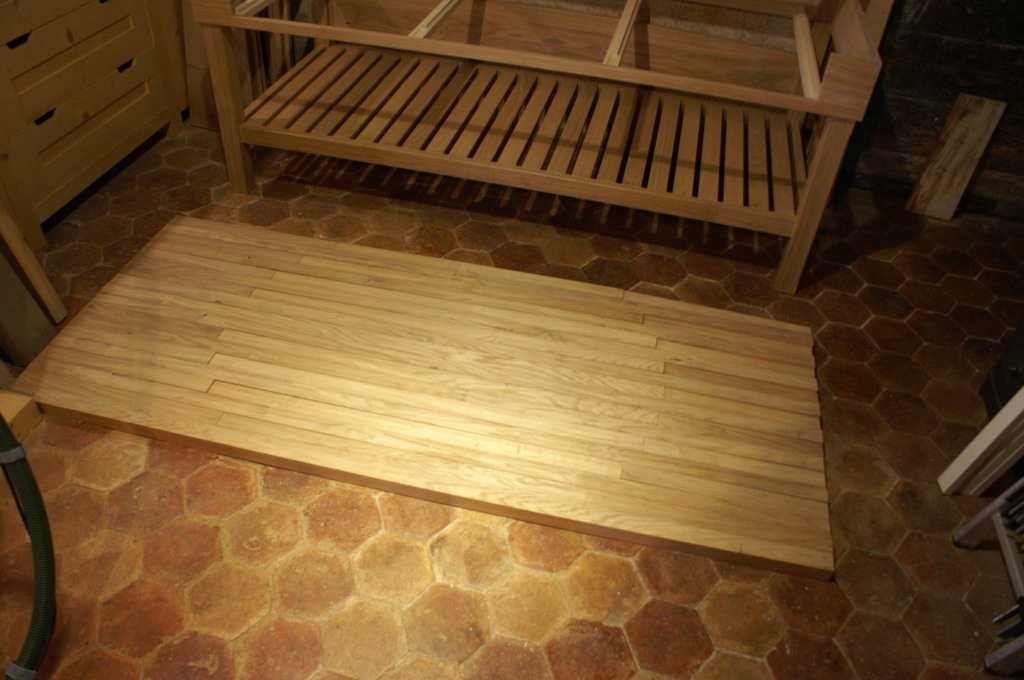

Par contre maintenant j'ai mal au dos. Je vous assure que de manipuler le plateau de 200x90x4 cm qui à vue de nez approche les 60kg et bien ça crève son homme ...

Mis à jour

Discussions

Boris Beaulant a publié la création "Table de dégustation de vin en chêne massif 3 tiroirs".
il y a 2 ans
sylvainlefrancomtois

( Modifié )

à la tienne Boris Beaulant !!!!!!!!!!!!! elle est top belle .

bodysoap
( Modifié )

Tu m'étonnes ! ... moi je fais du yoga après avoir trop forcé sur le dos!

C'est vrai que c'est dommage de la descendre à la cave ... => tu as mis une colle spéciale du coup (humidité?)

c'est excellent cet assemblage de tiroir, ça fait une belle finition je trouve. gaffe tu fais des infidélités aux dominos :-D

La table aussi doit faire son poids!! Bravo

Boris Beaulant


C'est pas la cave ... cave. C'est plutôt un hangar, donc pas sous terre et moins humide.

bodysoap
( Modifié )

.. Tu fais les coupes d'onglet la scie à format ? ou à la plongeante ?

Boris Beaulant


Là, tout est fait à la scie à format. C'est plus précis ;)

Blondin

( Modifié )

Elle est vraiment belle cette table, pour les queues d'aronde a la defonceuse y a t'il une astuce quelconque? J'ai essayé une fois, mais une fois (pas concluent) le plateau est impressionnant 😲

Boris Beaulant


Toute la technique est dans le placement du bois par rapport à la fraise. J'ai utilisé la défonceuse sous table. Ca simplifie grandement. Mais pour expliquer, il faudrait que je trouve le temps de faire un pas à pas. Ca se résume pas forcément en 2 mots.

Blondin

( Modifié )

Boris Beaulant je te remercie de ta réponse, la def.sous table fait partie de mes projets aussi, le temps que ca se fasse, je pense que le pas a pas sera déjà arrivé 😂 pour le moment je suis plus précis a la main quand même enfin je crois.

Pierro

( Modifié )

Juste un mot : superbe !

Le vin est comment ? As-tu négocié des prix pour les membres de l'air du vin, heu non, du bois ? -joke-

😂

Boris Beaulant


Arf, j'ai même pas pris le temps de l'arroser ;)

Didier


Bon, c'est bien beau tout ça.
Chapeau.
Mais quand est-ce qu'on la teste;)

Oliverte

( Modifié )

Chouette table !
Les onglets de la ceinture sont superbes, au moins de l'extérieur !

As tu 1 chariot pour les entailles en queues d'aronde (celles perpendiculaires au fil ? )

Boris Beaulant


C'es vrai que je suis content du résultat de mes coupes d'onglet. Faites à la scie à format.

Un chariot si on veut. J'utilise le bord de ma table de défonceuse pour guide ;)

Boris Beaulant

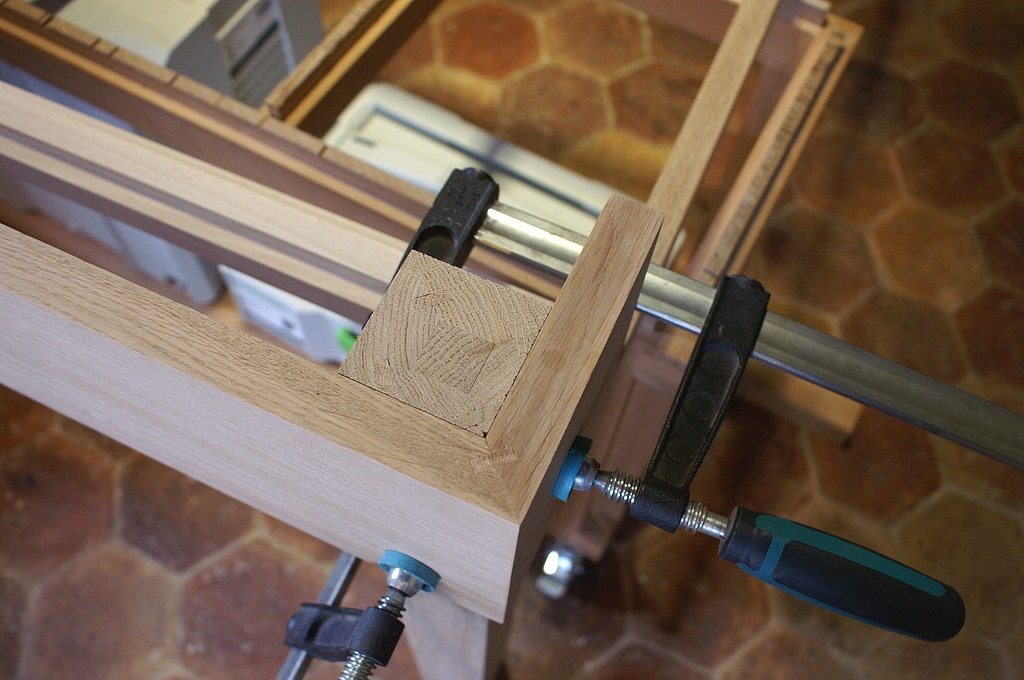

De dedans, les coupes d'onglet, ça donne ça :

Boris Beaulant

( Modifié )

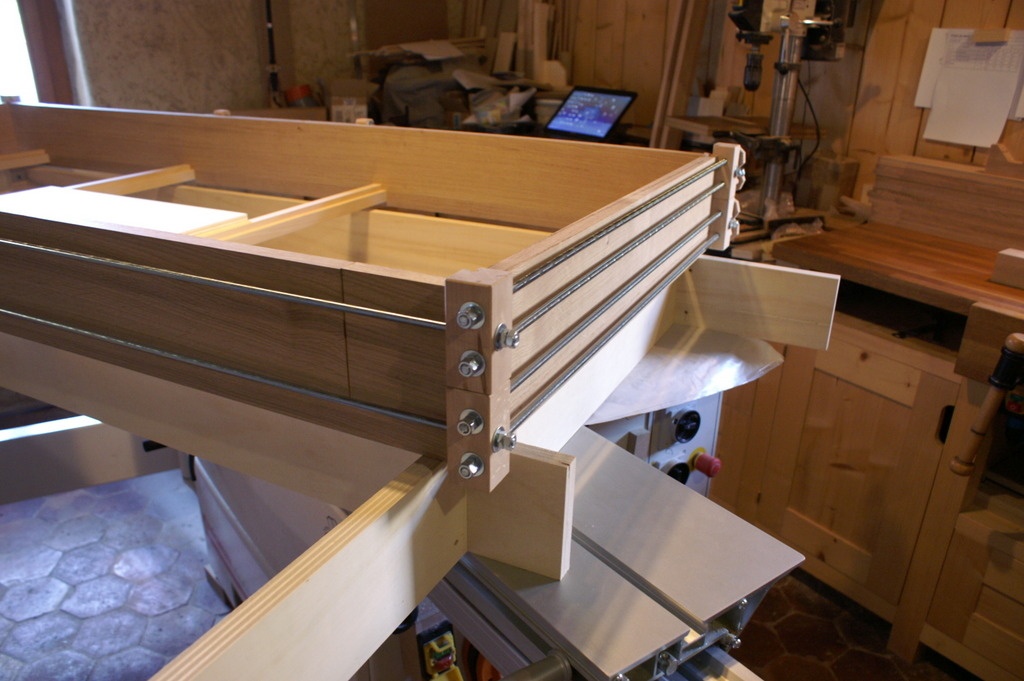

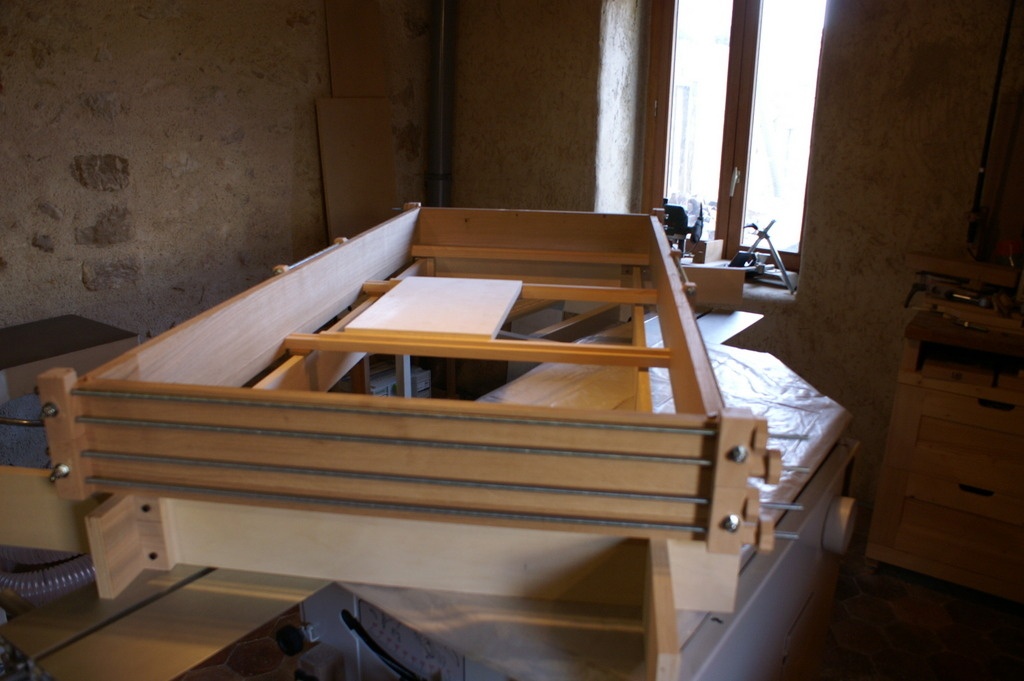

Et pour le collage, c'est plus acrobatique ;) Mais les fausses languettes tiennent bien tout le temps de mettre en place.

niconathy

( Modifié )

Tu es rentré sobre ou en faisant des "S"
En tout cas la table est bien droite. 😜😃😂 elle est belle.

fab83
( Modifié )

Encore un beau boulot la ligne est simple sans fioriture , elle à un bel effet rustique sans tomber dans le vieillot , en tout cas une fois les bouteilles déguster se ne sera pas de ta faute si la table se dérobe 😆

Qd je vois se type de queue d’aronde je me dit que s'a n'a pas l'air si compliquer, si j'ai bien compris la partie mâle et femelle sont réalisées avec la même fraise ?
par contre j'ai jamais compris ce type d'assemblage se suffi-t’il à lui même ou faut il quand même collé les deux parties ?

Boris Beaulant


si j'ai bien compris la partie mâle et femelle sont réalisées avec la même fraise ?

C'est ça. Ca suffit pour le montage à blanc. Mais après, il faut coller. Ce qui n'est pas facile parce que la colle est repoussée quand on assemble.

Didier

( Modifié )

Boris Beaulant
Pour faciliter le montage à blanc et surtout le collage, il faut mettre du cône : une face parallèle et une face en pente.

Boris Beaulant

( Modifié )

Didier ha ben ça faciliterait pas l'usinage par contre !

Didier

( Modifié )

Oui ça complique.
Mais "qui fraise en chantant, pleure au collage" ;o)

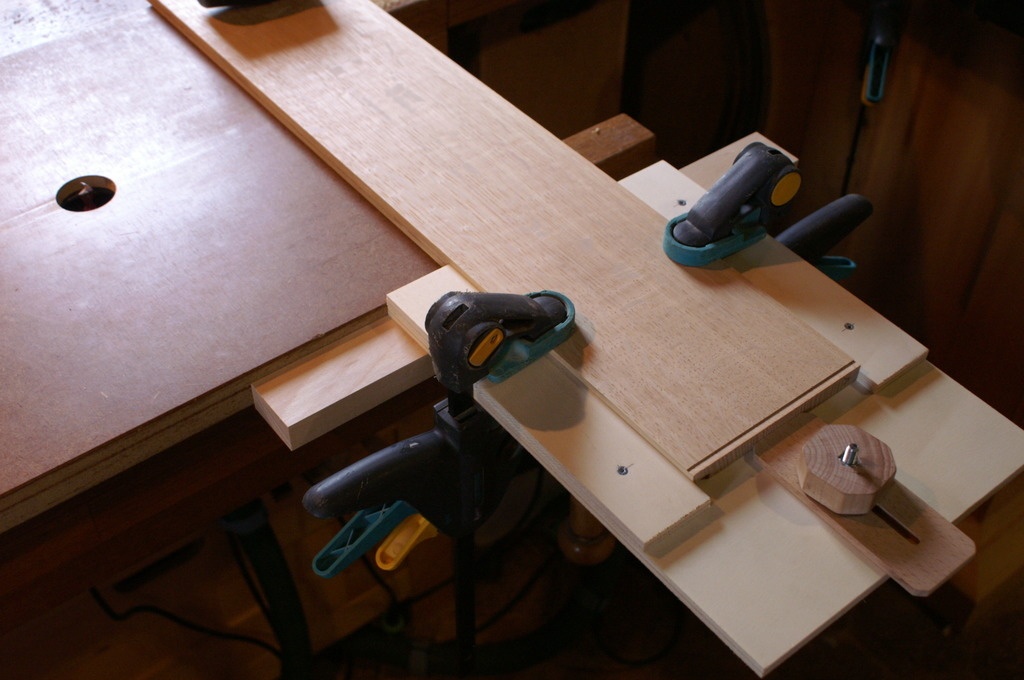

Je viens de voir ton chariot de fraisage. Si tu ajoutes une cale amovible, tu peux obtenir ta pente.
Côté fraisage en bout, il faut caler pour la même pente, entre le guide et la planche.

Boris Beaulant

( Modifié )

Didier Je crois qu'un petit dessin s'impose. Je suis pas certain de voir ton idée.

Bapak
( Modifié )

Très beau, le plateau est assemblée par fausse languette?
Un ami charpentier vient de m expliquer que la première lame doit avoir l aubier côté extérieur quand pensés tu?

Boris Beaulant


le plateau est assemblée par fausse languette?

Non, juste à plat joint. Quelques dominos pour aligner mon motif, qui ne se voit pas trop : un cercle tronqué au centre.

Un ami charpentier vient de m expliquer que la première lame doit avoir l aubier côté extérieur quand pensés tu?

Il y a une illusion sur la photo parce que l'éclairage de la pièce est fait au niveau d'une poutre au plafond. Et l'ombre de cette dernière est projetée ai centre du plateau. Mais pas d'aubier en rive.

Bapak
( Modifié )

Plat joint c est bord à bord et domino pour remplacer les languettes.
C est ça?
Merci

Boris Beaulant


plat joint, c'est chant sur chant, oui. Les dominos, c'était simplement pour aligner au mieux les bois au collage.

Alexp67

( Modifié )

Quel type de glissières as tu mis pour tes tiroirs?

Boris Beaulant


Elles sont en bois sous le tiroir lui même. Tout simplement. Jette un coups d'oeil au plan, si tu veux en savoir plus ;)

Boris Beaulant


Et une petite vidéo pour la réalisation des tiroirs !

Bapak

Super les vidéos c est toujours un régale
Merci zeloko

Barzouk


Bonjour
Merci pour la vidéo ! Et pour les details qui font un beau meuble. En+j ai jamais penser faire un gabarit quand tu fais de la série.Très belle réalisation !

ced21
( Modifié )

bonjour,
je "complète" ma question esquissée sur copains des copeaux sur la réalisation des queues d'aronde, histoire de bien piger: tu fais ton réglage de défonceuse en altitude, tu fraises la partie femelle sur une pièce d'essai qui te sers ensuite à ajuster par essais successifs le guide de la défonceuse pour avoir une queue mâle juste glissante, tu usines alors tes queues mâles sur les pièces du tiroir et ensuite, sans toucher au réglage d'altitude, tu usines les parties femelles. J'ai juste?

Aiakos

( Modifié )

Je sais pas pourquoi mais je jurerais que cette table pèse son poids...

Boris Beaulant


C'est ton petit doigt qui te le dit ;) ?

Fage31

( Modifié )

Bonjour et bravo. Magnifique comme d'habitude. Avec quel modèle de fraise as tu fais les queues d'aronde ?

Boris Beaulant


Il s'agit de la fraise à queue d'aronde de HM Diffusion. Diamètre 12,7mm angle 14°

ecto1


très belle table! je m'y était aussi frotter une fois à cet assemblage (ici) mais avec beaucoup moins de facilité ;)

stephhubert


Bah oui, une fois encore, chapeau !

Alexp67

( Modifié )

Comment sont aboutées les pieces du plateau?

Boris Beaulant


Collage à plat joint et petits dominos pour aligner Le motif.

Kevin02

( Modifié )

Bonjour superbe réalisation et très Bonne idée pour les tiroirs et en plus économique les glissières sont elles aussi en forme de queue d'arrondes? Comment est fixé le plateau au reste du meuble puisque démontable? Y a t il une technique pour améliorer la glisse des tiroirs? Merci

Boris Beaulant

( Modifié )

Bonjour et merci Kevin02,

les glissières sont elles aussi en forme de queue d'arrondes?

Non, le tiroir repose sur les coulisses.

Comment est fixé le plateau au reste du meuble puisque démontable?

Avec des taquets, comme sur cette table.
Et du coup, c'est démontable, oui. Mais que le plateau.

Y a t il une technique pour améliorer la glisse des tiroirs?

Passer du savon ou de la parafine sur les coulisse aide bien, oui ;)

tbim


Trop bien, je veux le même 😛 mais j'ai pas la place 🙄
