Boris Beaulant

Bibliothèque HiFi en frêne massif


Des clients à l'accueil hors pair et qui t'apportent une aide inestimable pour la pose. Tout ça dans une belle maison au calme dans un petit bout de nature vallonnée.
Un projet tout en frêne massif qui ne manque pas de me plaire et de plaire à ces propriétaires sur son résultat.

De loin mon meilleur projet de l'année !

En revanche, je n'ai pas ménagé ma peine là dessus. En quelques chiffres, à l'arrivée, c'est une bibliothèque de 3m80 de long sur 2m15 de haut pour 40 cm de profondeur. Le tout pour un poids sur la balance de 450kg. Mais avant d'en arriver là, c'est 1 tonne de bois brut (plateau de 35 et 45mm de frêne), puis 1800 litres de copeaux et 150 litres de sciure.

C'est le genre de construction qui est plutôt simple en apparence, mais qui peut révéler certaine difficulté de montage à cause de certain croisement d'étagères et surtout une masse moyenne suffisante pour chaque planche pour ne pas se manipuler si facilement.

Du coup, après vous avoir interroger sur la question de Comment rendre un assemblage à coupe d'onglet démontable et solide ?, j'ai opté pour l'investissement d'une Lamello Zeta P2 afin d'utiliser le système d'assemblage P-System et notamment les Clamex P-14. Beaucoup de noms barbarres, mais je dois dire que j'ai été conquis par le système. C'est simple, c'est précis (et ajustable !) et c'est suffisamment solide pour ce genre de construction.

Bref, même si l'investissement de la machine est conséquent (env. 1300 euros), que les consomables (les clamex) sont pas donnés non plus (env 1 euro l'unité), le résultat et le confort d'utilisation sont là.
D'ailleurs, au prix des consommables, j'ai fait un mix entre clamex et domino pour les endroits moins stratégiques. Mais au final, pas de colle dans les assemblages.

Côté finition, j'ai opté pour le Rubio Oil Plus deux composants dans sa version Blanc cérusé et je dois dire que sur le frêne, c'est pas mal du tout. Avec un support poncé jusqu'en 320, ça donne un soyeux très intéressant.

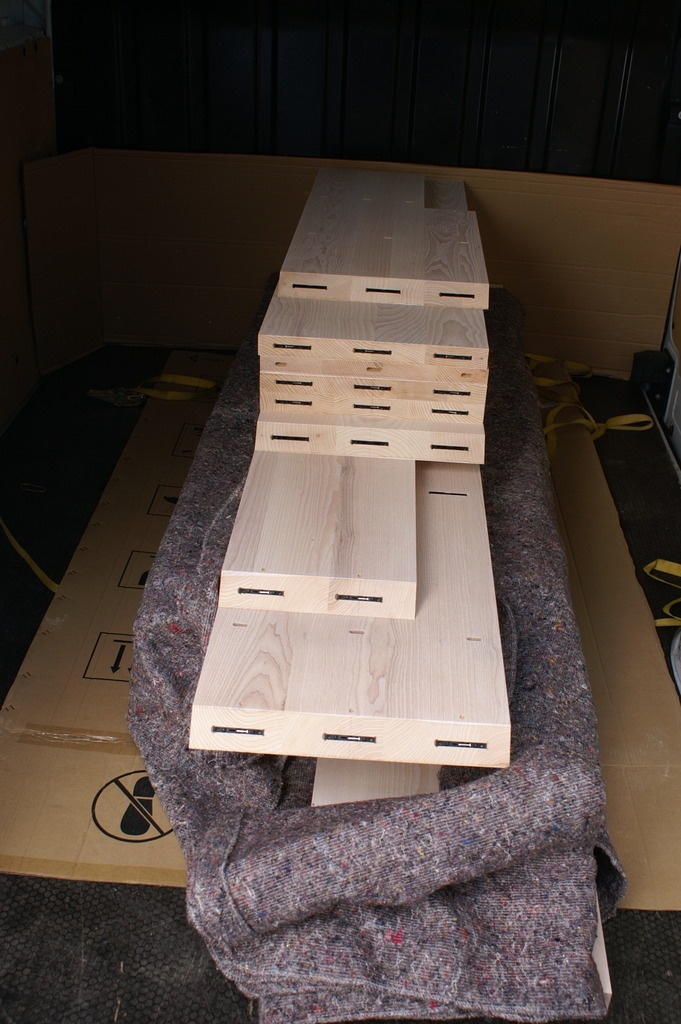

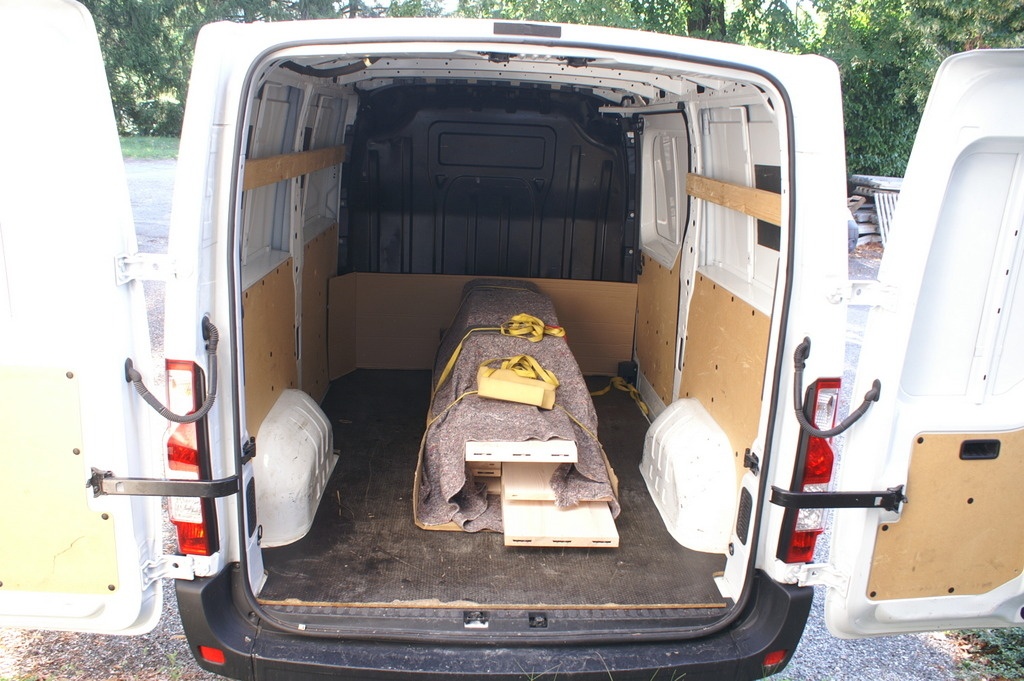

Bon, sinon, y a pas photo, c'est plus facile à transporter en morceaux ce genre de projet 😉

Et voici un petit aperçu du montage ...

... et de la fabrication !

Mis à jour

Discussions

Boris Beaulant a publié la création "Bibliothèque HiFi en frêne massif".il y a 1 an
Bricolo36


Bonjour c'est vraiment du massif les étagères ne vont pas plier sous le poids des bouquins mais si c'est pour mettre des DVD ça fait riche en tout cas c'est du bel ouvrage.
Bonne journée

Boris Beaulant


Merci !
Oui, 38 et 28 mm d'épaisseur d'étagère, c'est certain que ça ne va pas plier. Même sous le poids des livres ;)

C'est un choix plutôt esthétique de la part des client et je dois avouer que c'est agréable à l'oeil.

Keketsssssss

Magnifique !

J'ai commandé du frêne, j'avais un doute sur le rendu final, je n'en ai plus, c'est vraiment jolie et le travail toujours au top !
Y a du JM Lab (Focal), on parle d'un amateur de bon son !!!!!

Bravo toujours au top !

Boris Beaulant


Héhé, je vois qu'on a l'oeil ;)

La frêne est un joli bois. Sa difficulté est d'être très nuancé dans les coloris (ça va du rose au marron puis au blanc ...)

Mike0411


C'est vraiment top ! Bravo Boris !
Il a l'air vraiment pas mal ce système j'adore !
Le prix pique un peu mais tu devrais le rentabiliser rapidement
Bye 😉

executionbois


bonjour boris,

bel ouvrage, pour tes coupes d'onglet je constate que pour les grande profondeur tu en met 3
remplace celle du milieu par un bisco p14 il fait la même épaisseur t'évite un trous supplémentaire,

dommage que l'on vois le jour entre le mur et la bibliothèque le socle doit être décalé de la valeur de la plinthe si besoin détalonner la traverse basse et un coup de toupie sur les naissances de montants
quand la plinthe et plus haute que le socle.
pour info je met toujours un fond a mes meubles.
ce ne sont que des conseils pas de critique .

Boris Beaulant


pour tes coupes d'onglet je constate que pour les grande profondeur tu en met 3
remplace celle du milieu par un bisco p14 il fait la même épaisseur t'évite un trous supplémentaire,

Pour bien jointer tout, j'étais pas mécontent qu'il y en ait un au centre qui soit verrouillage aussi. D'autant que l'emboîtement aurait été plus galère avec un biscuit. Beaucoup d'étagère étaient à emboîter avec une arrivée en biais. Donc plus l'excroissance d'assemble est courte, mieux ça se fait. Et les Clammex son parfait pour ça. Ils dépassent de 5mm je crois.

dommage que l'on vois le jour entre le mur

Oui et non. Le mur n'est pas parfaitement plan. Ca évite aussi d'avoir des espaces que par endroits.
Mais la vraie raison est que certaines prises étaient pas parfaitement situées (en face des montants). On a préféré espacé légèrement plutôt que de passer des heures d'usinage de l'arrière du meuble.

pour info je met toujours un fond a mes meubles.

C'était une demande des clients de pas avoir de fond et je suis de leur avis. C'est plus aérien comma ça je trouve.

sylvainlefrancomtois


encore une réalisation pur style Borissien ou Zelokien, super travail , et sympas le retour du procédé zeta p2 ,l aspect solide et démontable agrandit le champs des possibles ;)

Boris Beaulant


Merci Sylvain ;)
Les clamex sont quand même moins rigides qu'un collage. Mais c'est clair que je ne sais pas comment j'aurais pu réellement m'y prendre mieux autrement.

Yougzz

Ça rend vraiment bien !
Juste une question indiscrète : ça coûte combien au client, ce genre de gros meuble ? En ordre de grandeur, bien sûr

Boris Beaulant


Plus de 4500 euros ;)

Termite


Et t'as bossé dessus combien de temps?

Yougzz

Termite estimé à 150h à la louche sur copains des copeaux

Mapache

Quel boulot Boris ! Le resultat est superbe, toujours dans ton style, faussement simple, épuré, avec un fini parfaitement soigné. Bravo ! Ce genre de projet moi ça me fait peur, avec mes ptits bras, et toute la manutention que cela demande, du degauchissage, en passant pas le collage jusqu'a la pose, pfffffiouuu !
Combien de temps y a tu passé ? Beau projet en tout cas :)

Boris Beaulant


Merci Mapache ! C'est vrai que ça ménage pas le corps toutes ces manipulations. Clairement, c'est le genre de truc où on réfléchi avant de lever le bois. Pour essayer de minimiser son déplacement 😉

Combien de temps y a tu passé ?

Je dirais dans les 150 heures. Le débit et le rabotage c'est bien long.

DrNaud

magnifique bibliothèque ! merci pour le partage

Boisenformes


Waouh !
Le frêne est magnifique, rien qu'en bois brut, ca fait déjà un billet. Comment sont traités les arrêtes des chants, chanfrei ? Peut être que ça se voit sur grand écran mais tout de suite je n'ai qu'un portable sous la main.
Ça demande aussi d'être tres méthodique pour le repérage tant à la fabrication qu'au montage !
Bravo, belle fabrication en conception, fabrication et à admirer !
L'œuvre d'un grand Monsieur.

Boris Beaulant


Merci de tant d'éloges, même si je ne sais pas si j'en attendais tant ;)
Les arrêtes sont juste cassées à la main.

mokozore


En fait, tu te spécialises dans les trucs énormes, comment tu vas être une bête de muscle à porter tout ça. Bravo.

Et sinon, j'ai une question sur les clavex, dans la vidéo que tu as mise en lien, les assemblages sont d'équerres, donc le trou de réglage/serrage aussi. Mais qu'en est-il pour les coupes d'onglets, le trou est à 45°?

mokozore


ah ouais non mais en fait, c'est bon, j'ai vu, y'a un gabarit de perçage qui va bien... drôle de bestiole cette Zeta P2 tout de même.

Boris Beaulant


Hihi, oui c'est tout à fait ça. Avec la gabarit, on perce à 45°

Bricolo36

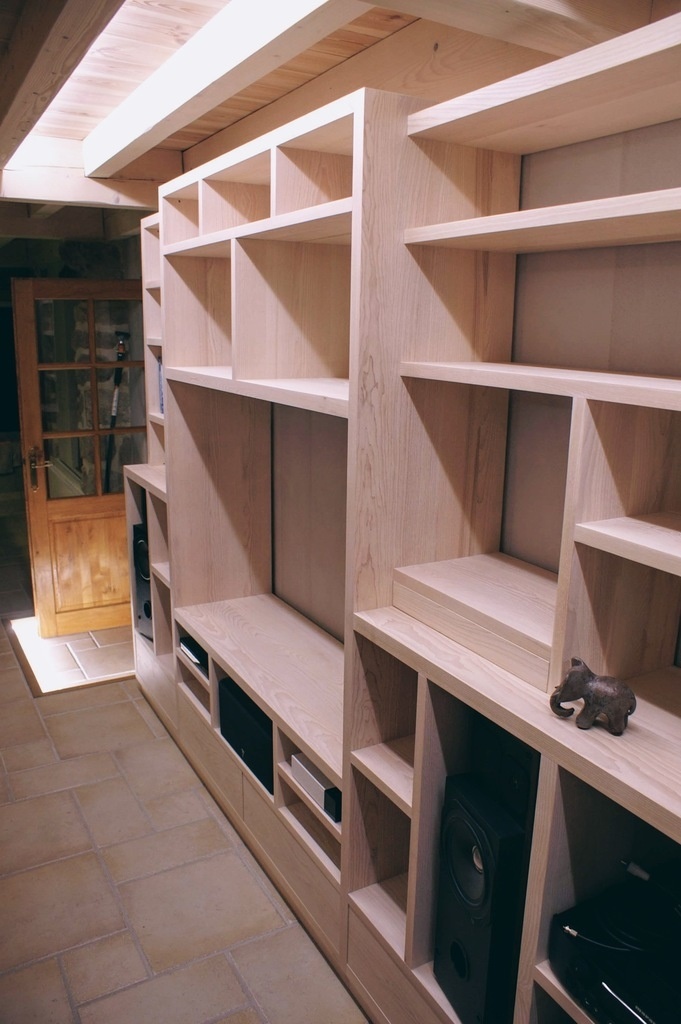

Sur la photo N° 5 je remarque la parfaite symétrie du fil du bois des tiroirs vraiment magnifique travail de précision

Boris Beaulant


Merci ;)
Il fallait bien essayer de travailler la seule surface qui se voit bien de face !

Kentaro


Très très bel ensemble! Bravo!

Boris Beaulant


Merci ;)

Jeromyma


C'est magnifique!
C'est une lumière naturelle au-dessus?
Si c'est le cas, ca va être un sacré test pour l'huile non?

Boris Beaulant


Haha, non, c'est du LED

Jeromyma


ok
me suis fait avoir je crois!!

jcp


Magnifique! C'est superbe le frêne.

Termite


Ouiiiii le frêne est très joli et je le trouve très doux au touché.
Bravo Zeloko c'est vraiment un travail de fou.... mais c'est magnifique.

racm terroff

Même si par ailleurs j'avais déjà entendu parler de ce système d'assemblage, c'est le premier témoignage crédible que je consulte. Bravo! Çà me semble fiable et perenne. L'investissement devrait en valoir la chandelle. je regrette d'être à l'arrêt sans doute me serais-je laissé tenter.

Boris Beaulant


Allez hop, parce que j'ai pas pu attendre pour vous la montrer, voici un aperçu du montage : https://youtu.be/8ekhz5RuO3A

Didier


Bravo pour ta vidéo et pour cette belle réalisation.

Une petite remarque sur l'utilisation des sangles :
J'ai eu l'occasion de voir des déménageurs de piano. Ils fixent les sangles au niveau de la taille.
Le dos est épargné et les bras servent uniquement à diriger.
Pour avoir été privé de copeaux pendant 3 ans à cause d'une hernie discale, je te conseille de le ménager quand tu peux ;)

Raoul222

Didier Je confirme, une hernie discale t’as vraiment pas envie d’en avoir une 😎

Raoul222

Et bravo pour la conception/réalisation, c’est très chouette à voir !

Boris Beaulant


Didier comment se fixent-ils les sangles ?

Didier


Je pense que c'est une ceinture dorsale avec des mousquetons.
Je ne connais pas le mot clé pour Google ;(

J'ai trouvé cela pour me principe :
https://www.vagueetvent.com/ha...
Ou
https://goo.gl/images/Sb2GZw

Boris Beaulant


Didier merci !

Santé !


Du Boris ☺

Superbe, comme d'hab.

Nico39


Très belle réalisation encore bravos et c'est vrais que ça soit être sympa d'avoir un bon client (heureusement y en n'a encore un peux...). D'après la vidéo s'était pas du luxe 2 bras de plus!!!

Petite remarque acoustiquement encastrer des enceintes c'est moyen d'autant que a moins d'écouter en étant par terre elle me semble trop basse.

Boris Beaulant


Pour les plans, j'ai suivi les instructions ;). J'ai donc pas trop d'avis sur le fait d'encaster ou non tout ça.

Nico39


Boris Beaulant Non mais je me doute que tu as suivi les instructions c'est une simple remarque. Bon la hauteur c'est du chipottage (encore que) mais pour avoir fait des mesures de mes enceintes clairement l'encastrement sur les basses fréquence c'est la cata (suffit de voir la différence de courbe entre une même enceinte à 20cm et à 1m d'un mur...)

AtelierOSantal


Magnifique..
As tu brosse le frene avant le roubio pour l aspect ceruse?

Boris Beaulant


Non, pas besoin de le brosser. C'est déjà bien visible. Après, c'est certain que brossé, ça serait plus marqué.

Slick


La classe c'est beau !
Sur ce genre de projet ce que je trouve le plus long c'est le raclage , rabotage manuel et le ponçage qui est interminable ...
Avant le rubio fallait rajouter la finition qui était longue aussi mais ça c'était avant !

Boris Beaulant


Sur ce genre de projet ce que je trouve le plus long c'est le raclage , rabotage manuel et le ponçage qui est interminable ...

Heu ... alors, j'ai pas fais ces étapes.
Ma technique est la suivante :

  1. Je débite à la plongeante. Ca c'est long ... surtout dans du frêne en 45 avec la TS 55 qui chauffe et donc se coupe. Il faut attendre quelques secondes. Du coup, après quelques coupes, j'ai fait en deux passes de 25mm ;)
  2. Je dégauchi une face
  3. Je rabote l'autre face à épaisseur finale + 3mm
  4. Je vais me coucher et j'y reviens le lendemain
  5. J'equerri mes chants avec la scie à format. Avec un montage d'un MDF raz de lame fixé sur le chariot qui me permet de retire juste ce qu'il faut de matière. Si la scie est bien réglé, c'est encore plus rectiligne qu'avec la dégau. Et surtout, c'est plus rapide, tu passe qu'une fois par chant.
  6. J'aboute et je colle.
  7. Je laisse 30min sous presse. Plus s'il faut plus froid. Mais là, il faut chaud ;)
  8. Je racle l'excédent de colle qui est assez seche pour pas coller (et assez souple pour se racler sans effort) avec un vieux racloir en poussant de face avec un angle de 5-10° avec la planche. Le tout, c'est qu'il n'y ait plus de bosses de colle.
  9. J'attend que tout ça sèche bien ... disons que plus de 5h, c'est pas mal.
  10. je passe mes panneaux à la dégau. Là, j'ai de la chance d'avoir un projet en fini à 400mm et une dégau à 410mm ;)
  11. Je rabote pour arriver à l'épaisseur finie.
  12. Je refait un chant propre et perpendiculaire à la scie à format avec le même montage sur le chariot et l'autre en coupe parallèle à la scie toujours.
  13. Je mets à longueur fini mon panneau.

Et voilou.

Y a pas trop d'actions manuelles usantes pour les doigts ou les bras dans ce procédé. C'est par contre beaucoup de manips aussi.

Slick


Ouai si tu peux tout repasser à la degau ça change tout ...
Avec ma 310 j'en peux plus c'est la m.... Et j'en suis plutôt pas content niveau précision je la regle trop souvent .
Reste le ponçage si tu passe trois ou quatre grain c'est long ça fait quelques mètres carrés.
Tu me diras c'est comme ça pour toutes les bibliothèques volumineuses .

Boris Beaulant


410, arbre à plaquettes et tables de 1100mm, ça m'a changé la vie c'est certain !

Avec le temps, je me rends compte qu'il faut pas toujours trainer à investir dans du matériel qui nous fait gagner du temps. Parce qu'en cumulant toutes les petites galères, on la paie la machine.
Après, c'est certain qu'il faut pas que l'activité se détourne sur du panneau à tout va une fois qu'on s'est payé une rabo-degau plus grosse.

Fauré Alexis


magnifique travail encore une fois. J'ai particulierement aimé les facades de tiroir.
Par contre, malgré la qualité de ton travail, moi je suis toujours sceptique sur les lamello clamex. Je trouve que ca tiens pas. J'ai eu l'occasion de faire une palenquée de meuble avec ce type de fixation, et ca m'a pas trop convaincu question solidité.

Boris Beaulant


C'est certain que ça ne vaux pas un collage. Mais tout de même je ne pourrais pas dire "Ca ne tient pas".
Quelle genre d'expérience te fait dire ça ?

Fauré Alexis


l'assemblage et le montage de 800 meubles pour une commande a l'export dans une boite pas loin de chez moi. Ca ce demonte trop facilement , a mon gout, en arrachant les pieces. Les clamex avaient ete doublé par des lamellos classique et un filet de colle.
Je reconnais que sur le papier c'est un truc fabuleux, on clique ca tient. L'effort en compression est bien repris, c'est normal tout passe par le bois, mais en traction, ca reprends a peine 25kg, et pour le cisaillement j'ai de fort doute sur la capacité a reprendre le moindre effort de la part de 4 languettes qui font a peine 2*1mm de section. Bref, tout ca pour dire, qu'il faut bien reflechir a la conception quand on utilise se genre de produit.

Fauré Alexis


et felicitation pour la techinque de levage, certains de devraient prendre de la graine, et ca devrait etre montré dans les ecoles.
Bravo pour ton boulot. Meme si j'aime pas les clamex, le fini est superbe

Niouniou


Fauré Alexis quand tu parles d'arrachement"facile", tu penses aux Tenso...?
Là, Boris à utilisé les clamex... Je ne pense pas qu'ils puissent s'arracher facilement...
Sur le site de Lamello, Ils indiquent des résistances plus élevées que ce que tu dis (même si ça reste la documentation fabricant...) :
Pour les clamex :
-80 kg dans l'agglo
-90 kg dans le MDF
-100KG dans le hêtre

Fauré Alexis


bin les meubles que j'ai monté etait en mdf 18mm avec 2 couches de stratifié

Boris Beaulant


Fauré Alexis et avec clamex ou tenso ?

Nicoel


Superbe réalisation, CHAPEAU !

Du point de vue hifi pure, ton client a fait le choix très défavorable d'enfermer ses enceintes dans les "caissons" du meuble.

Tu devrais lui proposer de réaliser des pieds d'enceintes coordonnés au meuble ;-)

L'occasion aussi d'utiliser tes chutes, plus c'est lourd mieux c'est.

theodoremarcus31


superbe, magnifique… le rendu avec l'éclairage est tout simplement sublime.
Un boulot fabuleux mais un travail de titan, aussi bien en quantité que qualité.

je suis d'accord avec nico39 et nicoel pour les enceintes, mauvaise idée…
par contre le meuble est très chouette, et le bois donne envie.
la vidéo donne une idée du poids et des assemblages. combien de temps pour ce résultat ?

tu es toujours impressionnant, Mr zeloko, chapeau bas...

PALETMAN


Super boulot un travail de maître,

theodoremarcus31


j'ai trouvé sur copains des copeaux, 150h environ, donc 1 mois de boulot à temps plein…
bravo pour ta patience...

Boris Beaulant


Oui, sauf que c'était en 150h en 15j. Mais chut, faut pas le dire.

Kentaro


Travailler plus pour gagner plus, qu'il disait le gentil Monsieur... Tu vas être riche!

Termite


Kentaro "Gentil Monsieur" .......c'est pas forcément à ces qualificatifs auxquels je pense quand je pense à lui.....

Boris Beaulant


Kentaro Tu vas être riche!

Même pas, mais e crois qu'il faut prendre le travail quand il est là.

Didier


Ça paye l'investissement mais pas toutes les heures...

Kentaro


En fait, c'est pas cher... Tu aurais pu demander bien plus.

Boris Beaulant


C'est toujours difficile d'évaluer correctement un projet en amont.

niconathy


👍👍👍
Pour la dernière partie à droite, tu as eu un soucis de devoir redémonter?
Sacré legos... :crazy_face:
C’est un tit’ tiroir à mi-hauteur à gauche de la télé ?

Boris Beaulant


Pour la dernière partie à droite, tu as eu un soucis de devoir redémonter?

Pas assez de place le long du mur pour monter le montant. Obligé de le monter avec les étagères ;)

C’est un tit’ tiroir à mi-hauteur à gauche de la télé ?

C'est une petite tablette pour y poser les livres quand on en cherche un.

bernardrebout


Salut Boris,
Gros boulot, je me demandais au vu de l'orientation que prends ton style de travail et les risques que tu prenais pour ta colonne vertébrale, quand est-ce que tu allais acheter la "Zeta P2" j'avais vu la démo à la foire de Nuremberg et pour les assemblages démontables a pas de concurrence!
Bravo

Termite


bernardrebout : quel est le rapport entre le dos de Boris et la Zeta P2?? j'ai loupé un truc?

Boris Beaulant


le fait de faire des trucs démontables et de porter de moins lourdes charges ;)

bernardrebout


Termite moins lourdS et moins volumineux pour livraisons sans risque d'être coincés dans certaines habitations , j'ai souvenir....d'un escalier en colimaçon!

Termite


Boris Beaulant Ahh OK, je n'avais pas compris. Oui bien sur tu as raaison...

TyCoat

Très belle réalisation. Quelle sont les avantages de Clamex par rapport au système démontable de Festool?

Boris Beaulant


Plus compact et avec, il est possible d'assembler en coupe d'onglet.
Je n'ai pas essayé les domino démontables. Mais avec les clamex, il est possible de corriger facilement des défauts d'alignement.

Mike0411


Bonjour Boris,
J'ai regardé la vidéo sur les Clames et j'aî du mal a voir comment un jeu latéral est possible car la demi lune est bloquée dans une petite gorge...non ?

Boris Beaulant


Oui, mais c'est l'emboîtement qui peut se faire en décalé et les demies lunes qui peuvent tourner légèrement pour rectifier un petit décalage.

Mike0411


Ah ok ! Merci 😉

Boris Beaulant


Si ça vous dit, je viens de publier une vidéo de la fabrication : https://youtu.be/WNu5bb5cunY

Kentaro


Oh, c'est trop fastoche! ;)

paco

C'est très instructif ! merci !
On dirait que du dégauchi les chant à la circulaire et directement après tu colle à chant plat.. C'est bien ca ?
Je comprends le soucis de rapidité/facilité, mais tu es content du résultat ? j'imagine que tu utilises une lame de finition...

paco

comment est fixé ton plateau de medium sur ton guide de sciage ?

tacoule38


Encore du bon boulot comme à ton habitude
L’idee Du clamex est vraiment bien pour démonter les meubles mais un bel investissement qd même
Aurais-tu la gentillesse de m’indiquer le fournisseur ou on te voit aller chercher t panneaux ?
Je suis d’isere tout comme toi si jme souviens bien donc ça pourrait m’interreser
D’avan Merci

Boris Beaulant


Je suis allé chez Deboisec, ce n'est pas un fournisseur de panneaux par contre, mais de bois.

Hésite pas à regarder l'annuaire des fournisseurs pour en trouver d'autres dans le coin.

Ou en ajouter si tu en as qui n'y sont pas ;)

Benwood


vraiment sympas,
merci d'avoir mis les étape de fabrication,
merci aussi à Lamello...
bonne continuation

FDM


Je ne sais pas si qq'un a déjà posé la question ou pas mais puisque tu as déjà la domino qui fait aussi des dominos démontables désormais, pourquoi avoir investi dans la ZETA P2 ?

Boris Beaulant


Salut,
Le système de domino démontable ne permet pas les assemblages en coupe d'onglet. Le principal du choix s'est fait là dessus.
Ensuite les clamex sont moins profond 14mm (ou 10mm) que les dominos.

FDM


Boris Beaulant merci pour ces précisions. .. va falloir que je me penche sérieusement sur ces dominos démontables pour faire mon choix en conséquence ... ils sont plus profonds mais aussi moins larges ce qui peut présenter des avantages ... la machine universelle n'existe malheureusement pas encore 😢

FDM


Bon j'ai regardé la machine. .. c'est vrai que c'est alléchant et complémentaire
Paris contre 1300 euros je suis pas certain de l'amortir.... du coup question bête : il n'était pas possible de coller ton onglet avec des dominos classiques et de faire tous les autres assemblagesont en dominos démontables ? Trop encombrant ? Solution difficile à assembler sur place ?
Je demande car j'ai déjà la domino

Boris Beaulant


FDM le collage aurait été quasiment impossible sur place. Trop lourd et encombrant à faire.
1300 euros en heures perdues, ça va assez vite ;)

FDM


Je pensais à un collage à l'atelier pendant l'assemblage à blanc mais il faut pouvoir transporter ensuite et pouvoir monter facilement sur place et là je me rends pas trop compte avec les photos
Merci de ton témoignage c'est vrai que 1300 e ça peut filer vite

Connectez-vous pour ajouter un commentaire.
3 664 vues
91 commentaires
2 références

Caractéristiques

 1 finition

Contenus associés

0 pas à pas
0 processus
Autres créations de Boris Beaulant
Voir aussi
Admin
