Aspiration d'atelier cyclonique


J'avais jusqu'à la fin de 2018 un ancien combiné 5 opérations Kity avec son aspirateur à copeaux (1cv). Cet aspirateur était correct au niveau de l'aspiration mais les sacs et les filtres commençaient à dater un peu et beaucoup de poussières fines s'en échappait.

En 2019, j'ai revendu ce combiné pour partir sur 2 machines stationnaires séparées:

  • un rabot-dégau Hammer A3 31
  • Une scie à format Hammer B3 31 perform

Je suis plus que satisfait de ces acquisitions mais mon aspirateur commençait à atteindre ces limites avec ma longueur de tuyau lors de grosses passes avec le rabot. J'ai donc décider de changer d'aspirateur.

En cherchant un peu sur internet j'ai trouvé une pléthore d'information. Mon projet s'est donc orienté comme suit :

  • Délocalisation de mon aspiration dans mon garage attenant à l'atelier
  • Création d'une turbine avec un moteur de 3cv
  • Mise en place de la séparation des poussières à l'aide d'un cyclone
  • Évacuation extérieur

Voilà donc mes sources d'inspiration:

- Définition de la puissance moteur / longueur et section des tuyaux:
Article de Mig

- Turbine / Cyclone:
Site très bien documenté de Bill Pentz
Article de Mig
Ryszard's dust collector build
Marius's dust collector

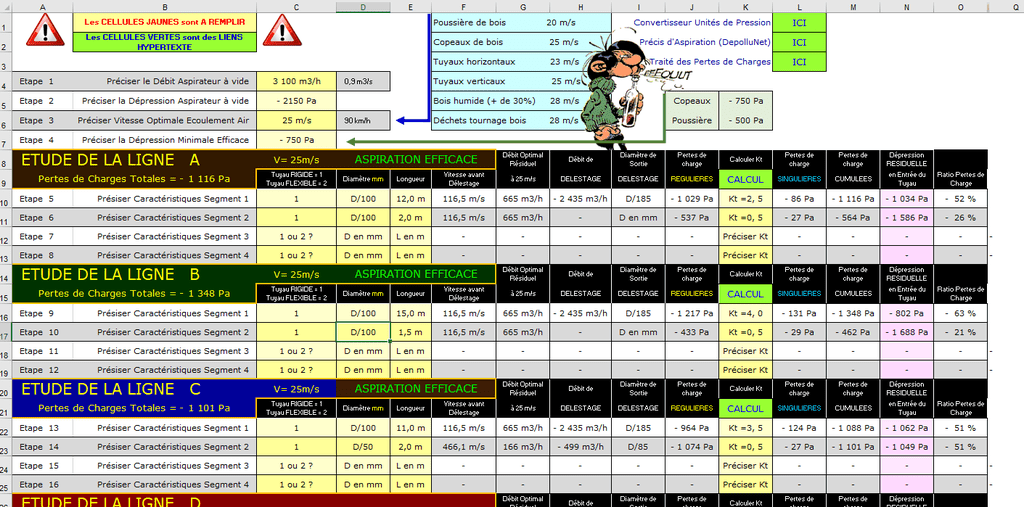

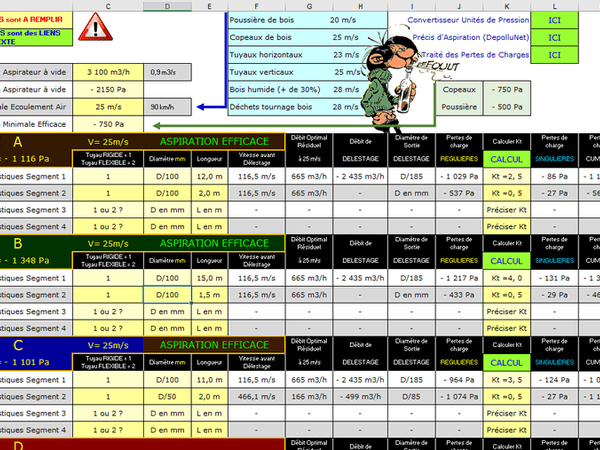

Etude de la ligne d'aspiration:
J'ai utilisé un moteur de 3cv en tri.

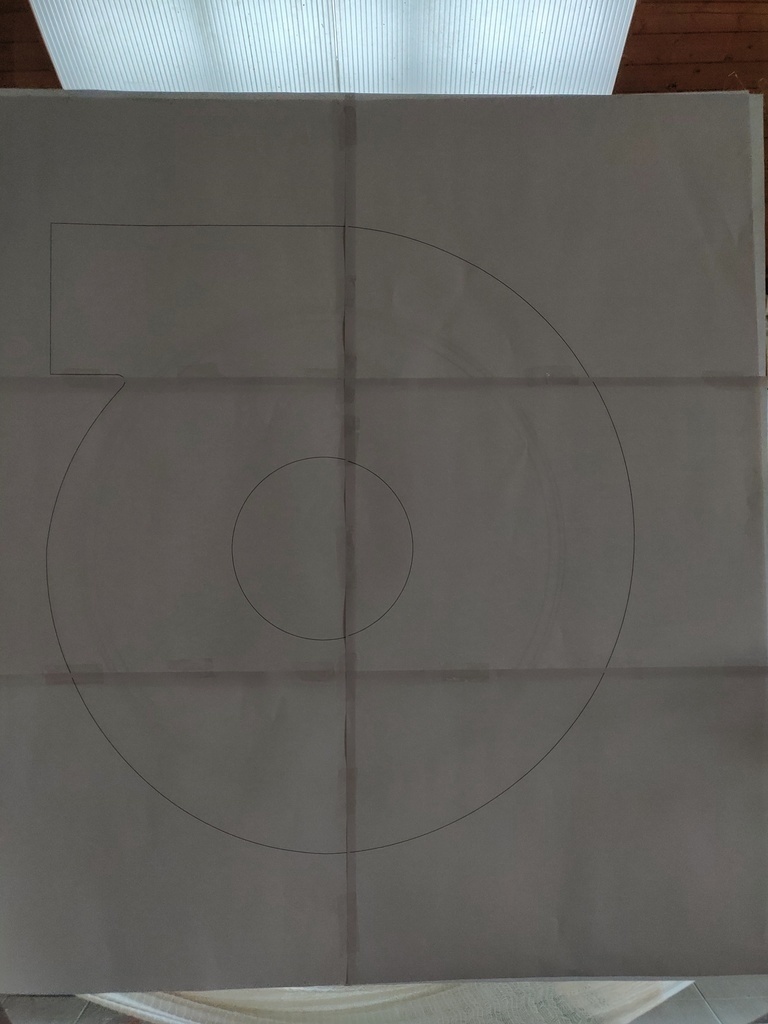

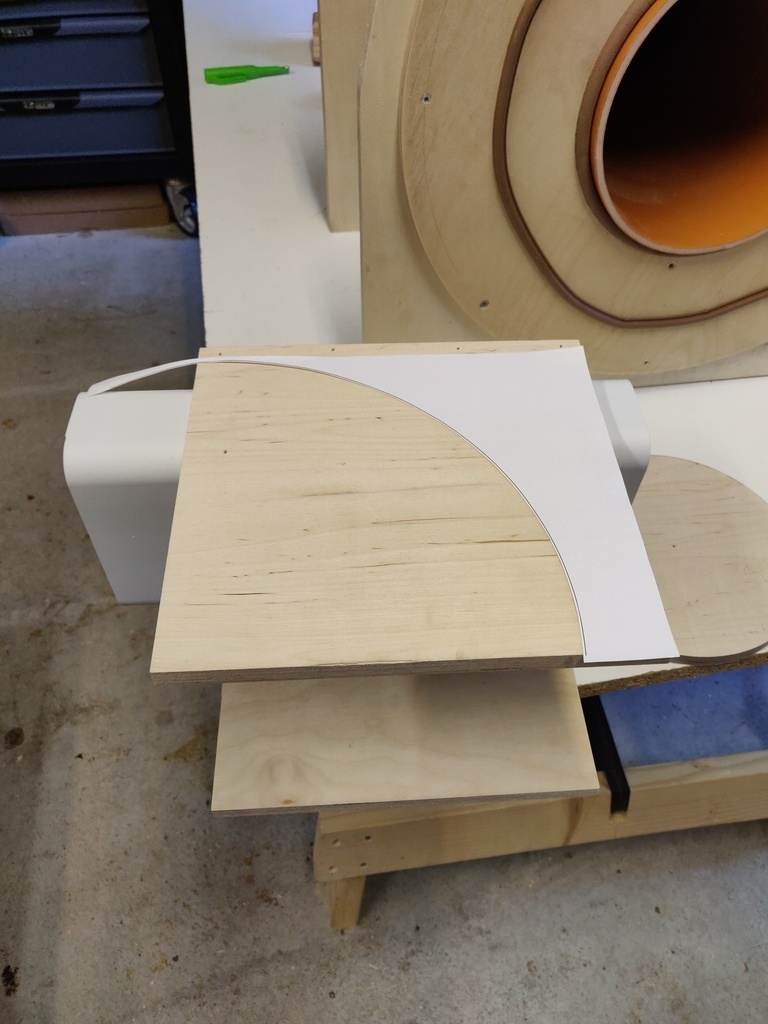

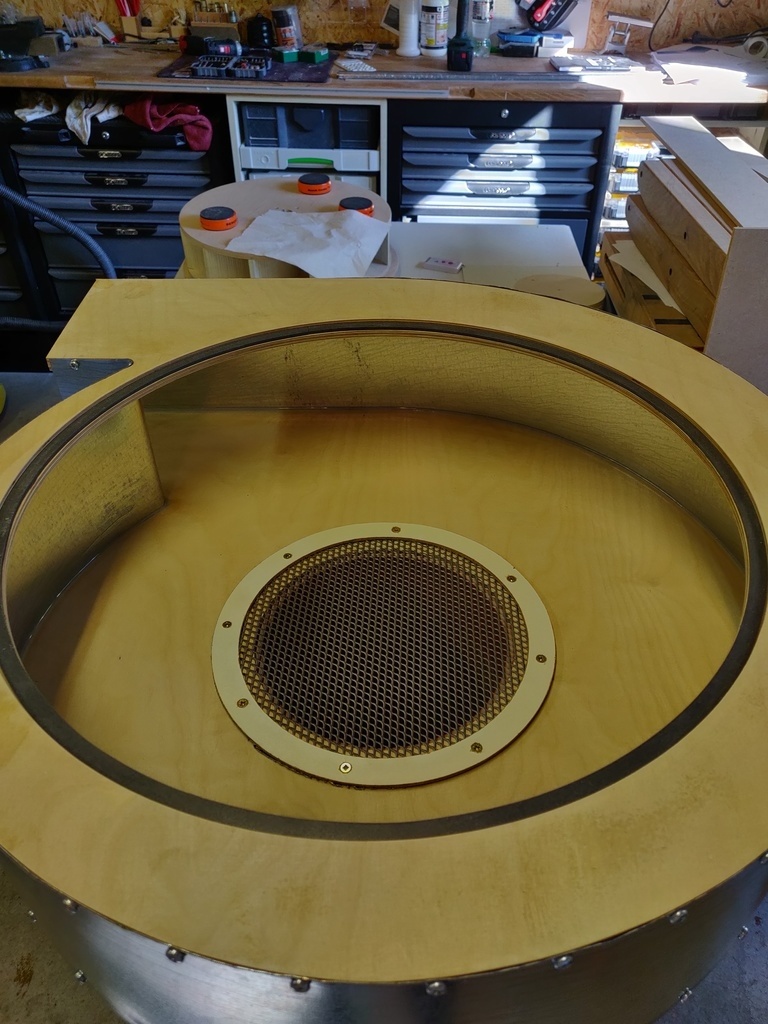

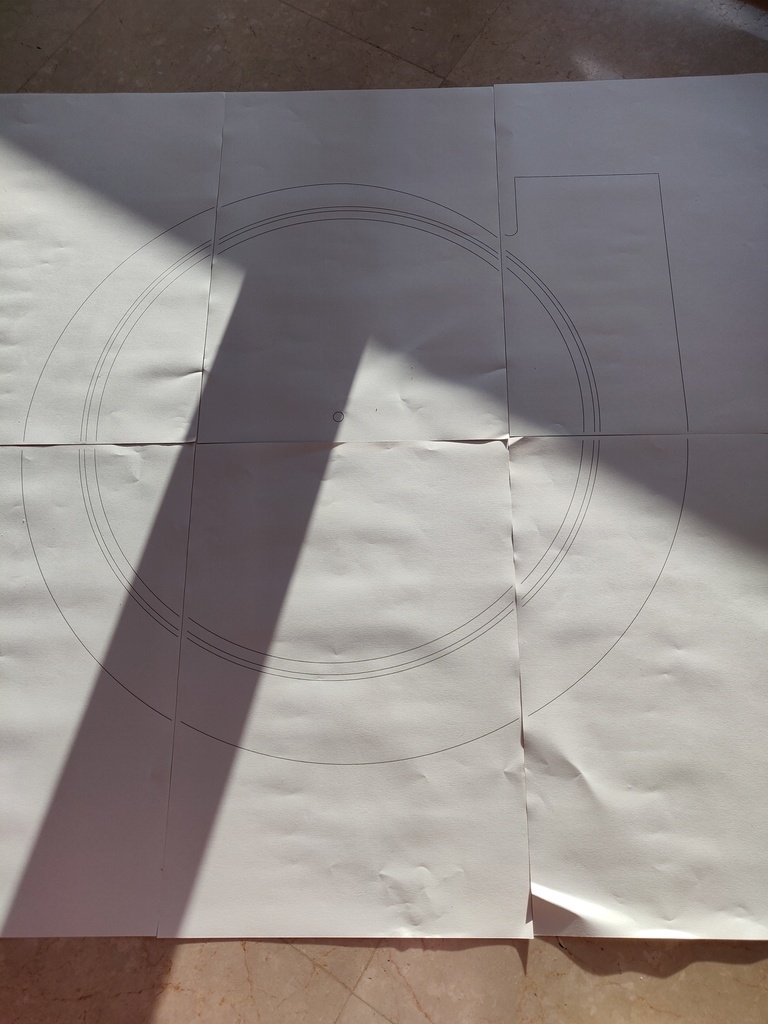

Création de la turbine et du corps:

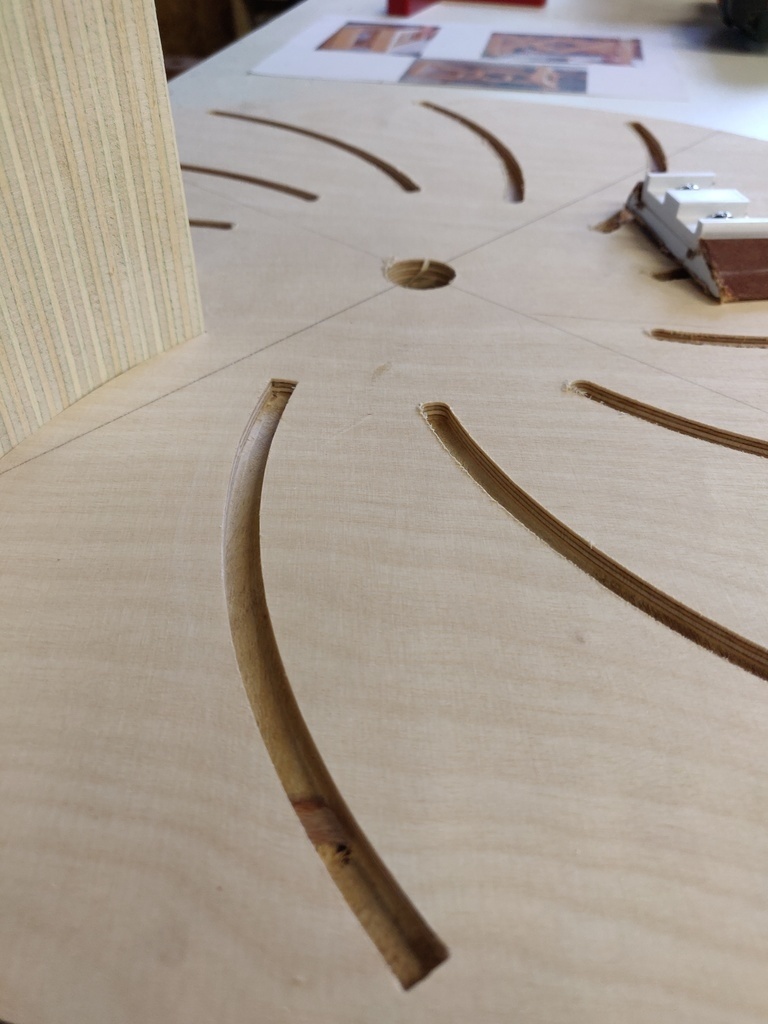

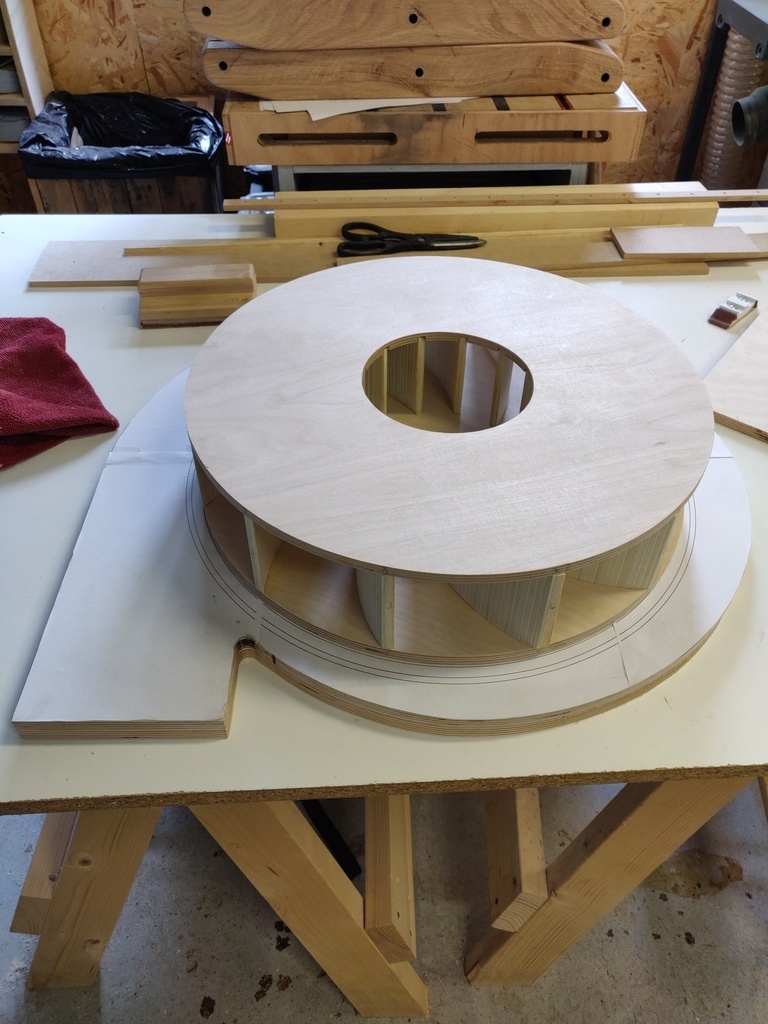

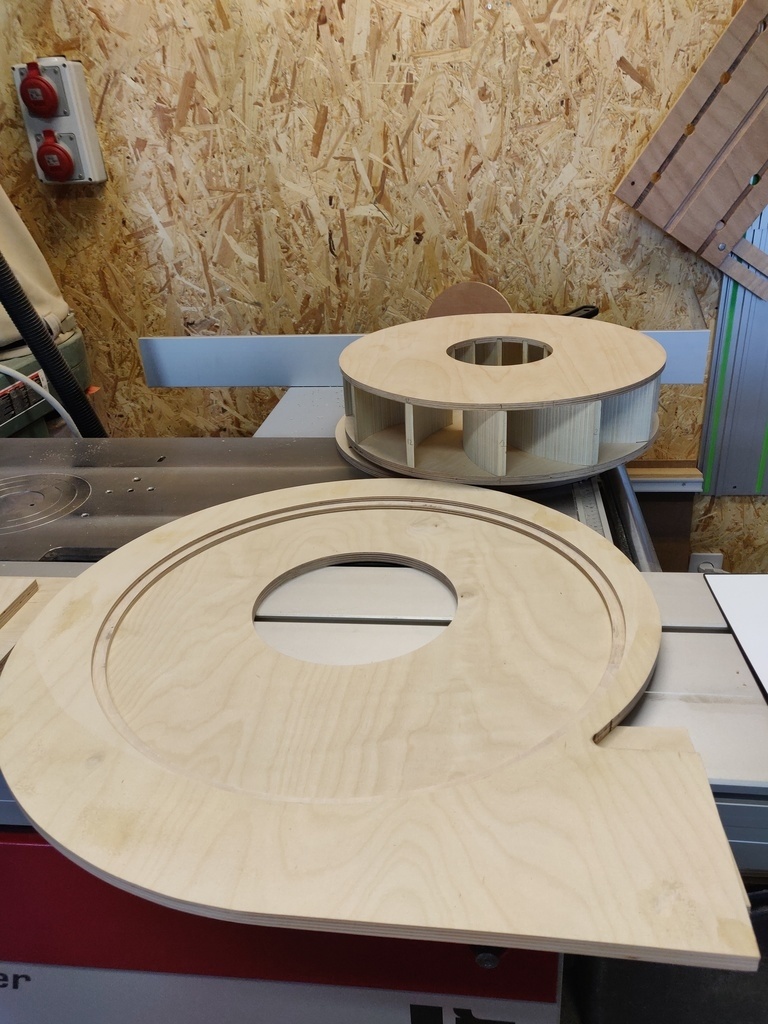

Pour les pales de la turbine, j'ai collé plusieurs morceau de CP de bouleau que j'ai par la suite redécoupé avec la scie à ruban.

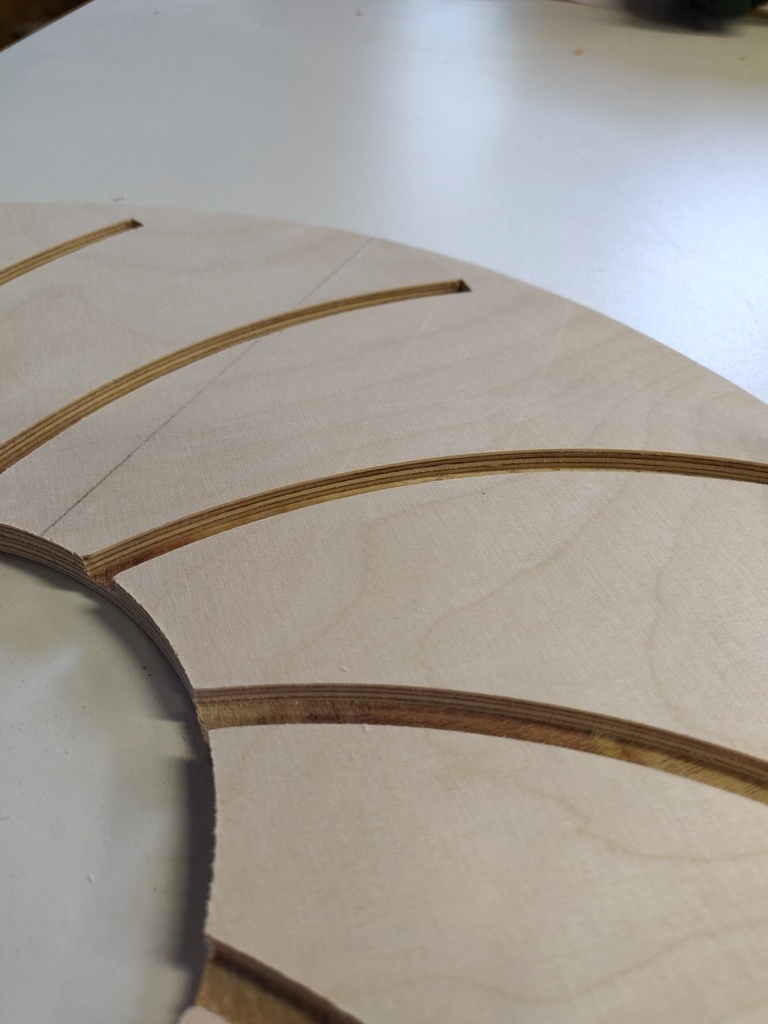

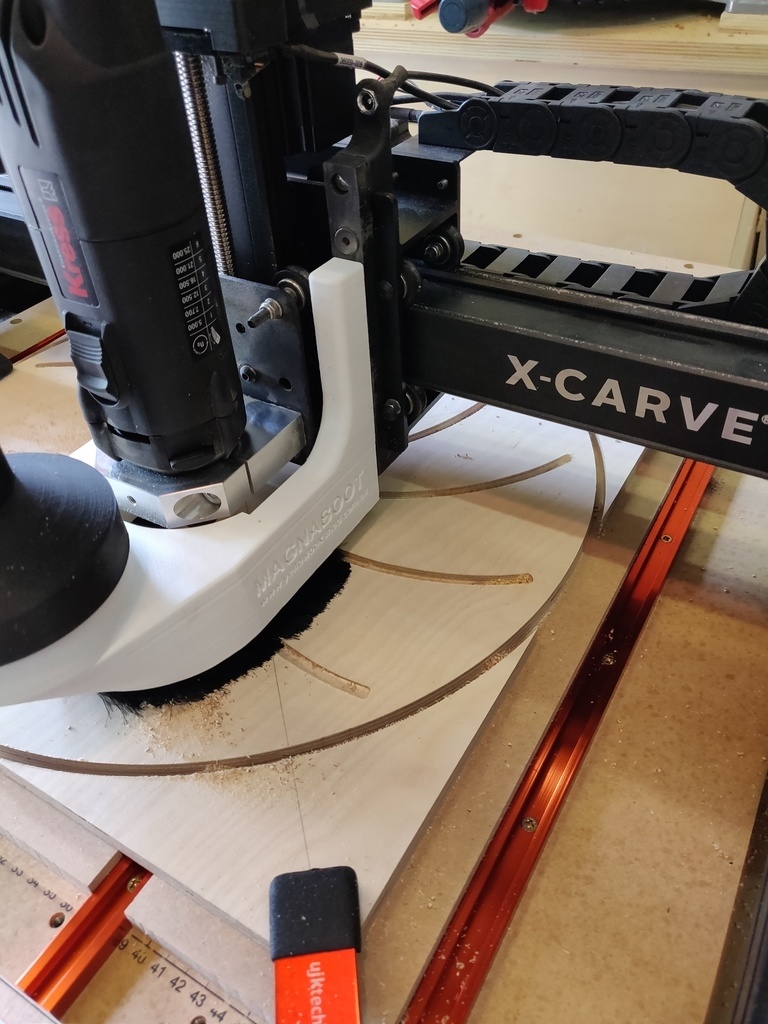

Le dessus et dessous de la turbine sont en CP de peuplier de 12mm et 9mm (un peu plus léger pour éviter le transfert de masse lors du démarrage sur les pales). Les inserts des pales ont été réalisés à l'aide de la CNC.

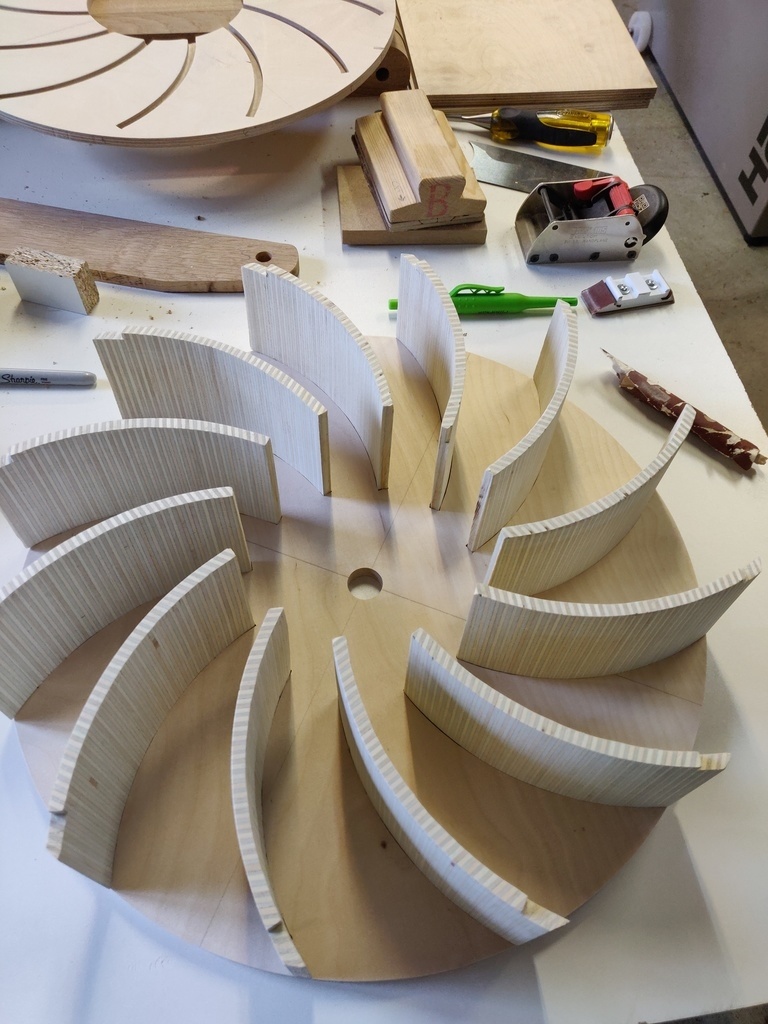

La turbine est composée de 12 pales et fait un diamètre de 450mm

Premier test de la turbine:

Création du cyclone:

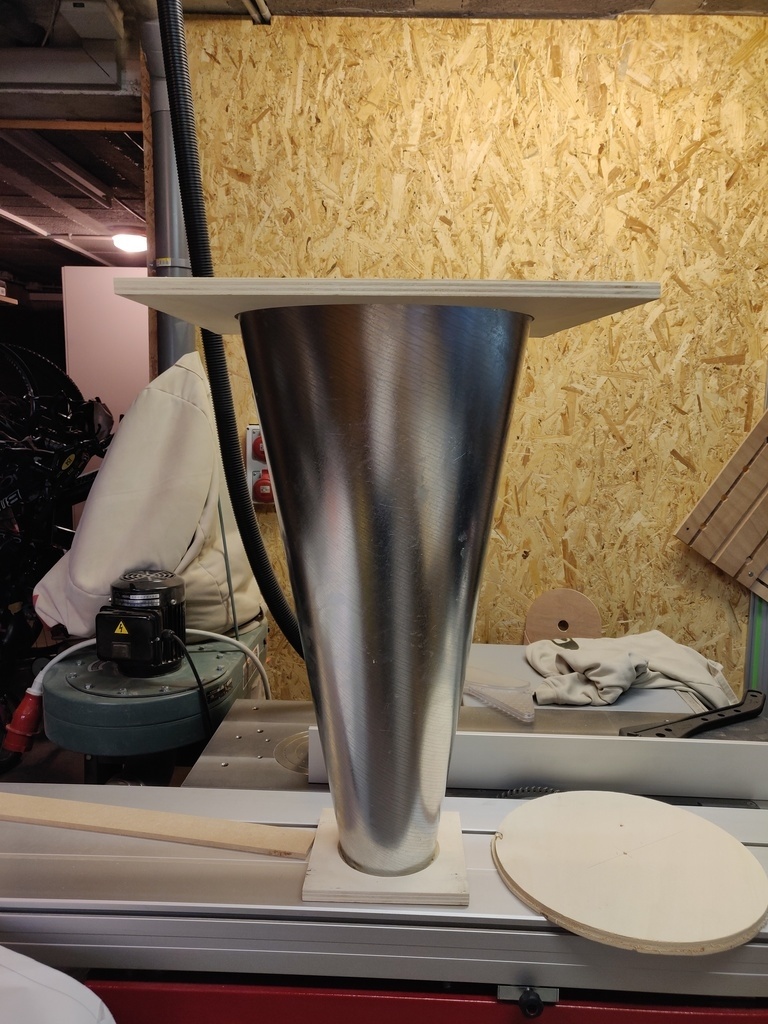

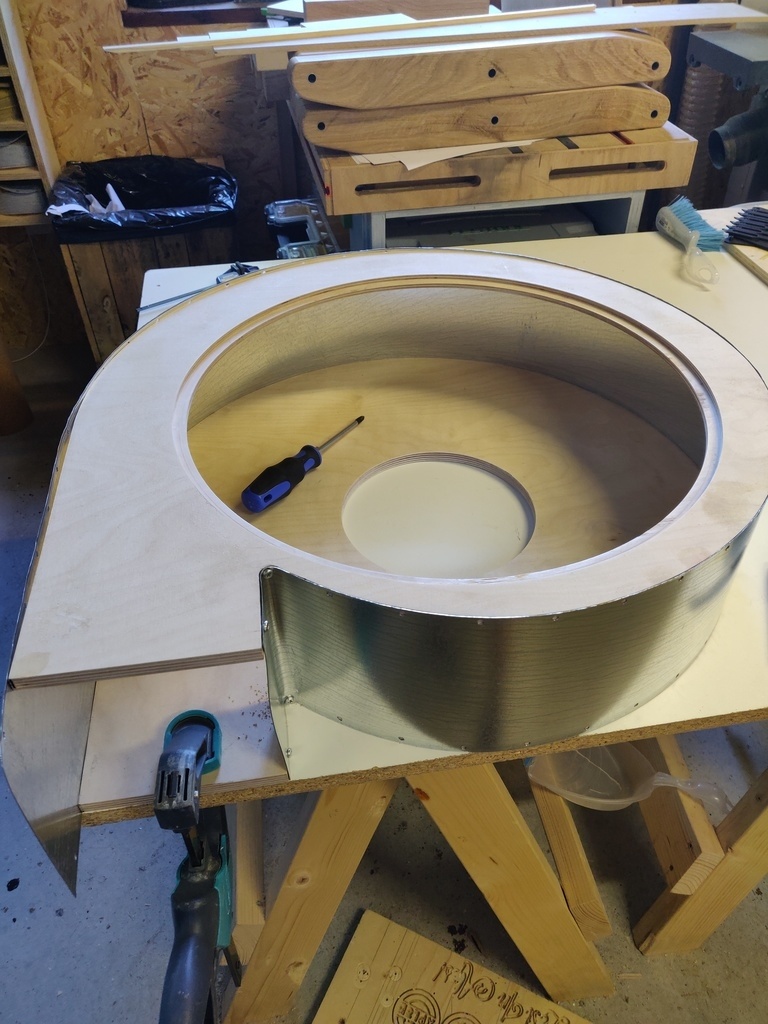

J'avoue avoir un peu galéré seul pour la mise en place du cyclone avec la tôle de 0.6mm! Je pense que le fait de siliconer le tout n'a pas facilité la mise en place.
Les dimensions du cône sont:

  • Hauteur: 720mm
  • Diamètre inférieur: 120mm
  • Diamètre supérieur: 360mm

Une surcote de 20mm a ajoutée pour les différents recouvrements.

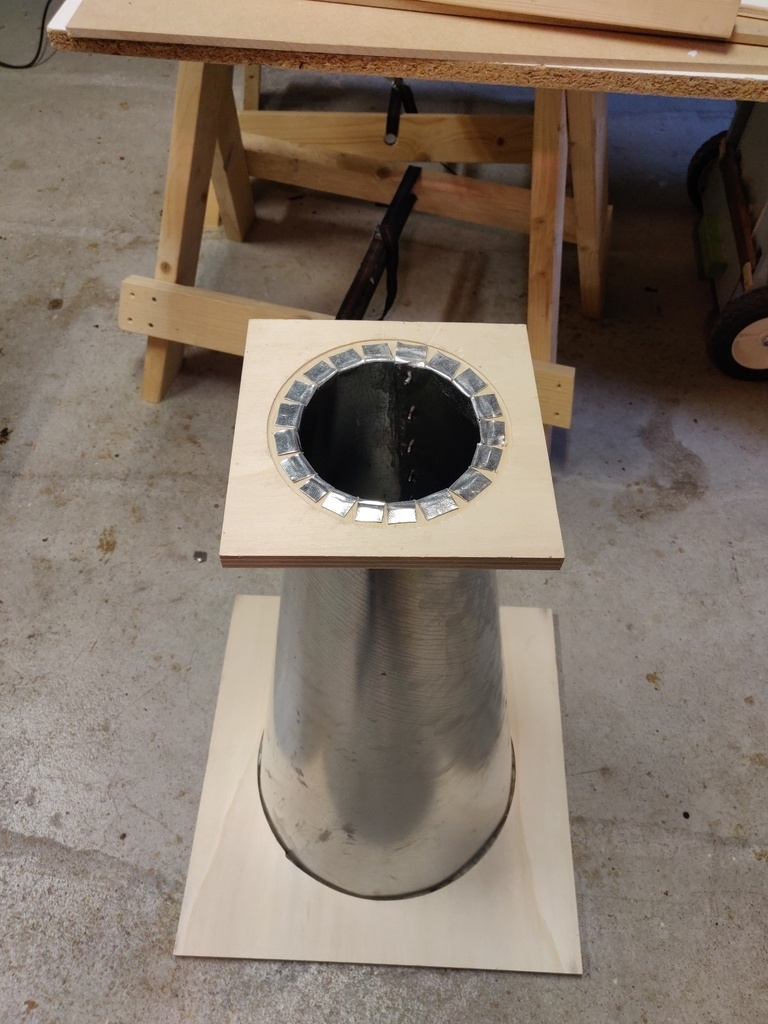

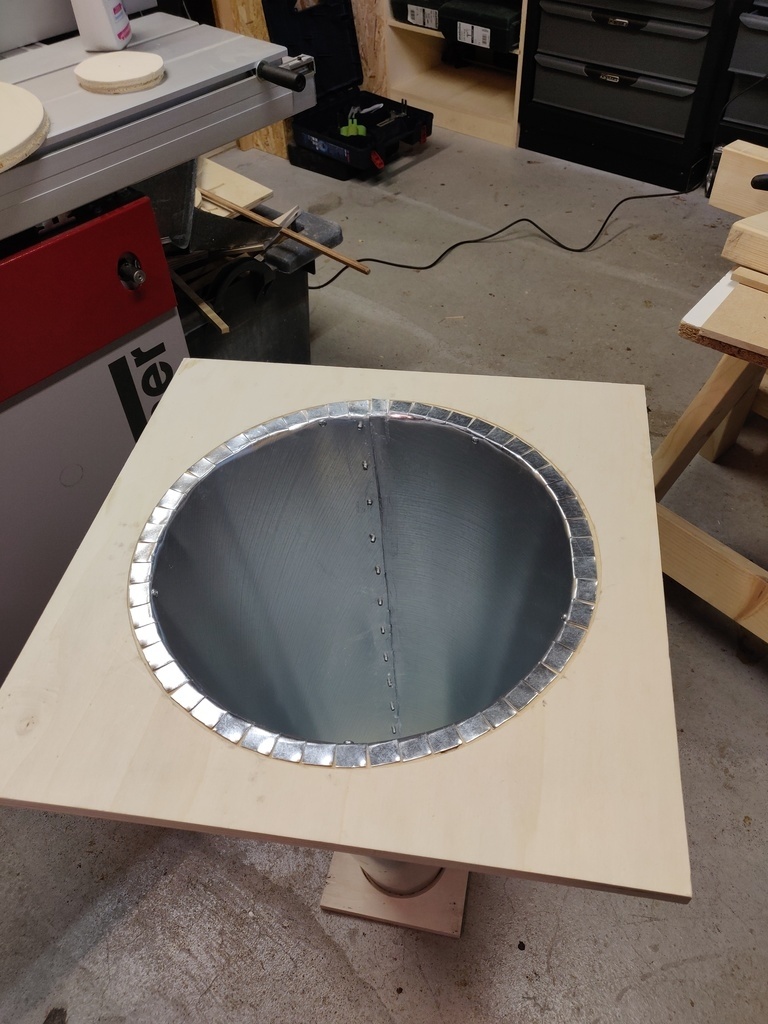

Création de la partie supérieure du cyclone:

J'ai utilisé une entrée rectangulaire pour l'aspiration. La découpe dans un cylindre est plus simple que si j'avais utilisé une entrée cylindrique.

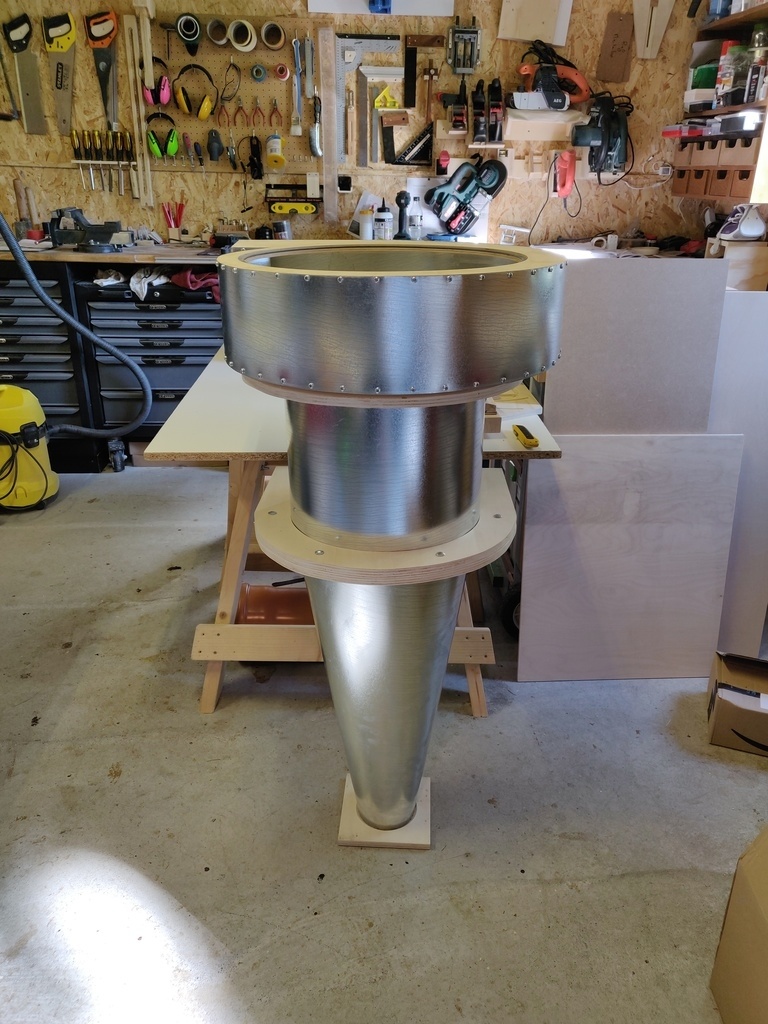

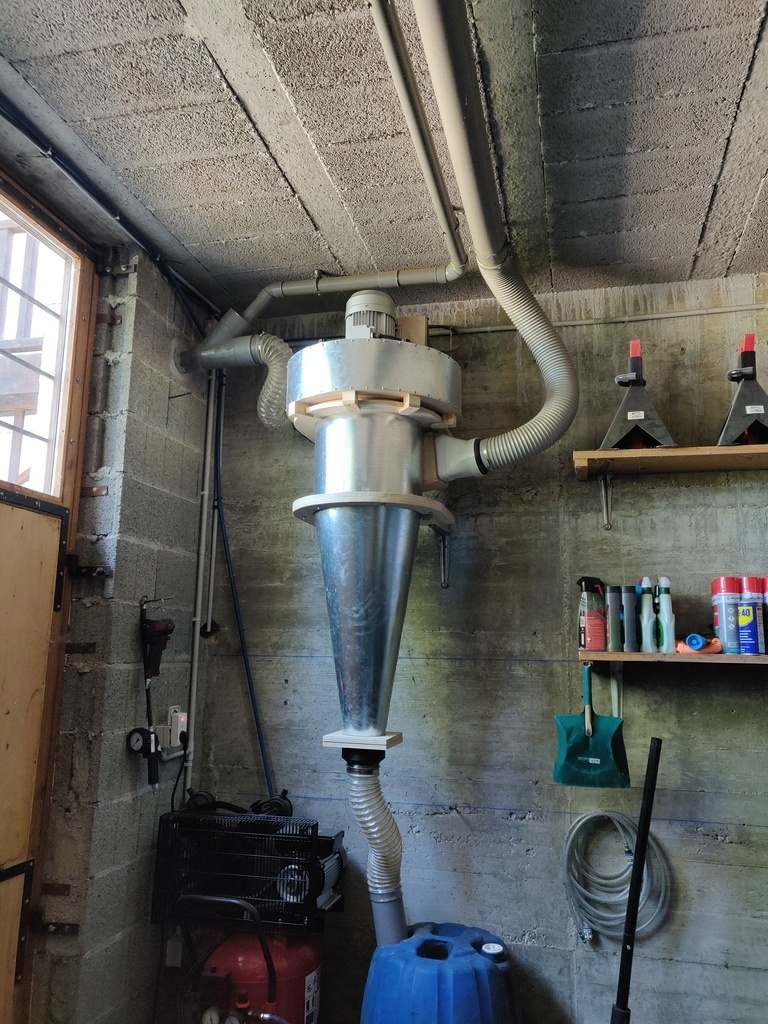

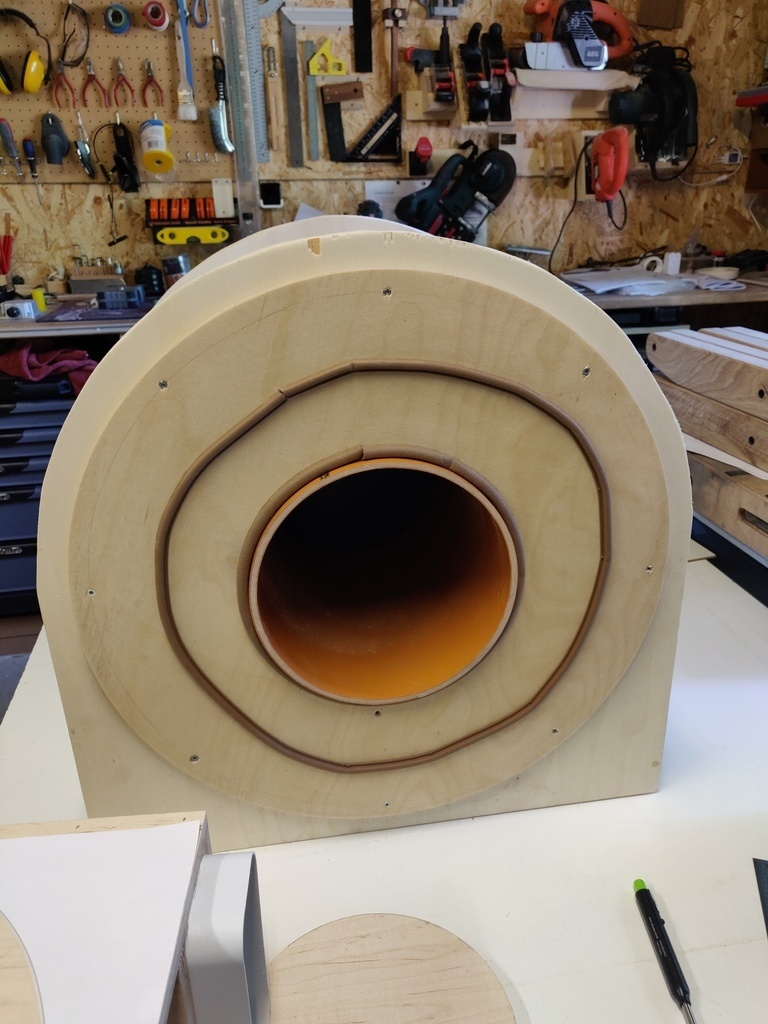

Montage final:

Conclusion:

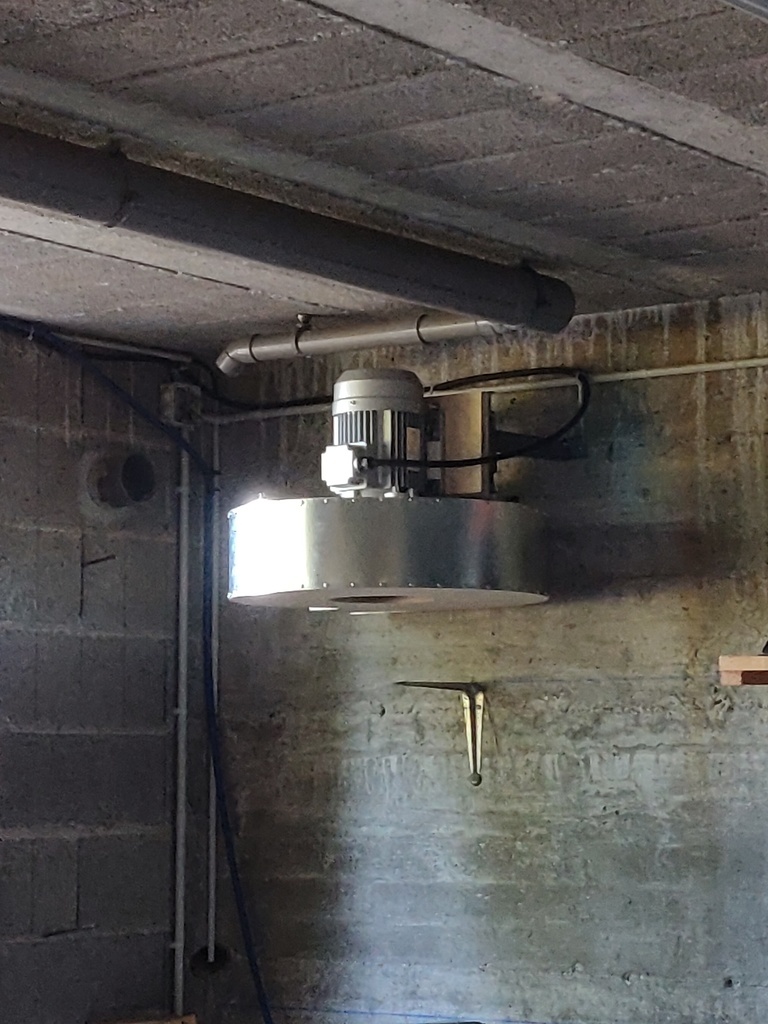

L'aspiration fonctionne à merveille. La puissance d'aspiration est au rendez-vous même avec des conduits en diamètre 100mm. Une amélioration est déjà prévue quand j'aurais un peu de temps. Il faut que j'inserts dans la partie haute du cyclone un "guide" en spirale pour bien entraîner les copeaux vers le bas du cyclone.
Pour le lancement du moteur, j'ai installé un disjoncteur moteur magnétothermique et couplé des relais pour brancher une télécommande sans fil.
