Porte fenêtre en chêne massif, cadres à miroirs

Porte fenêtre en chêne massif, cadres à miroirs
+

Bonjour,

Je présente ici le premier projet d'envergure pour l'amateur que je suis.

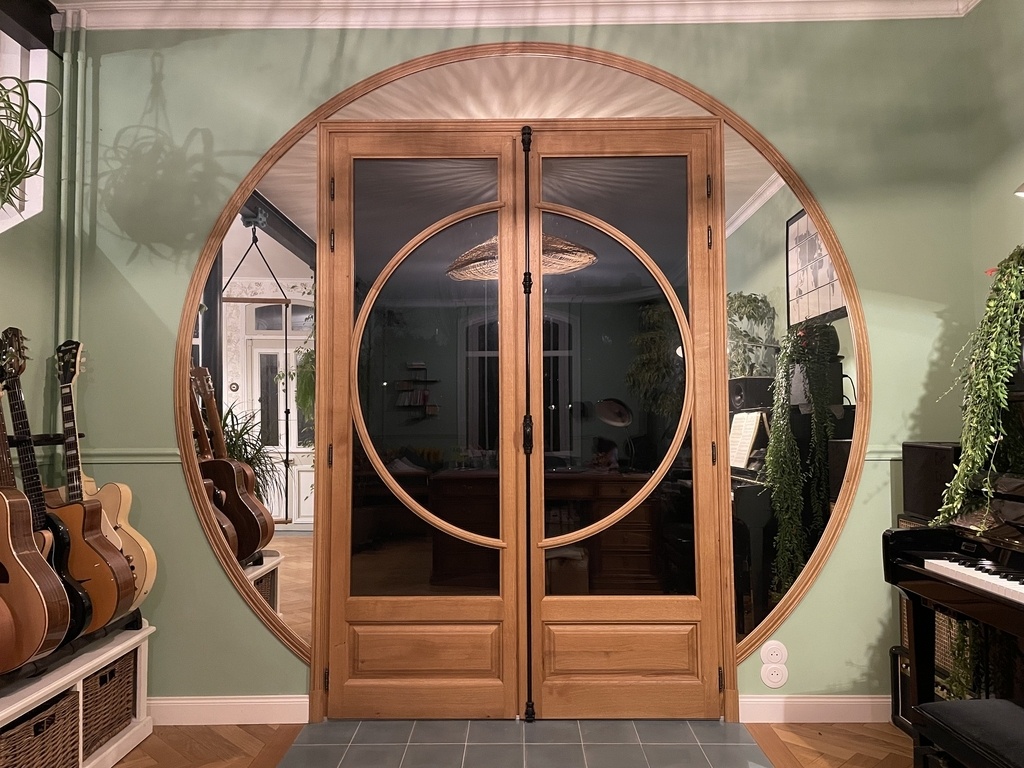

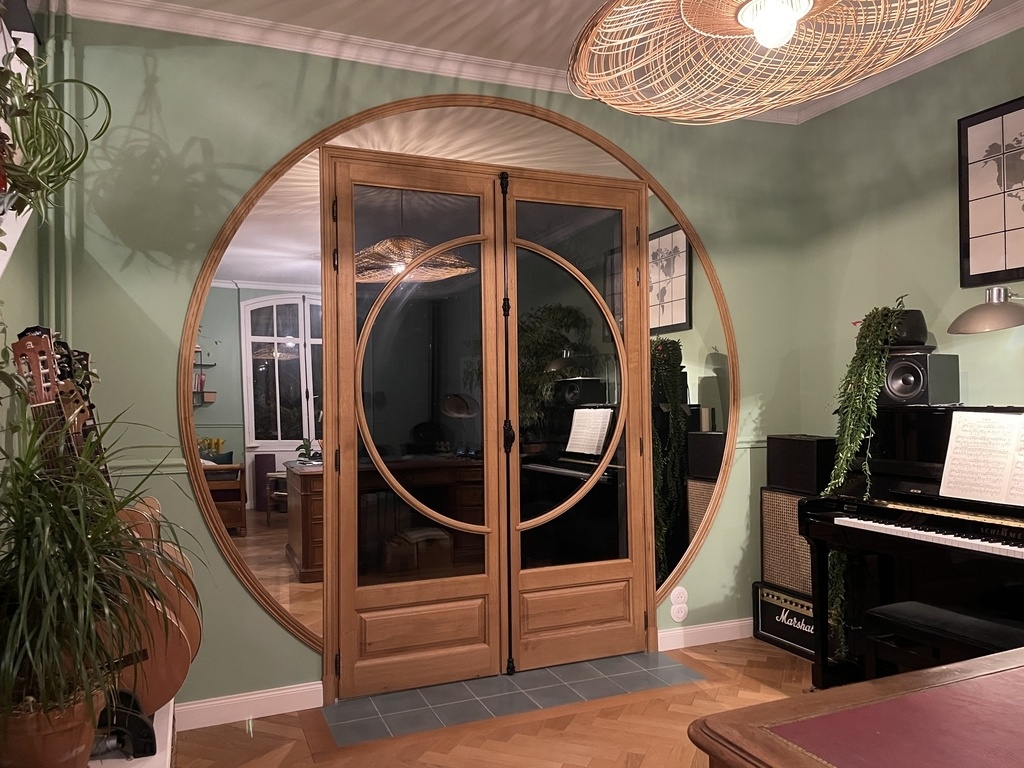

C'est une porte fenêtre en chêne massif. Elle est entourée de 3 miroirs fixés dans la feuillure d'une moulure arrondie.
Au centre, 2 petits bois en forme de cercle viennent compléter l'ensemble.

J'ai travaillé avec mon beau-père, qui est menuisier à la retraite. Il possède encore son grand atelier, avec de vieilles et robustes machines 😉

Je vous présente ici plusieurs étapes du travail, en images.

Liste des articles

Mis à jour

Partager

Recherches des profils, plans

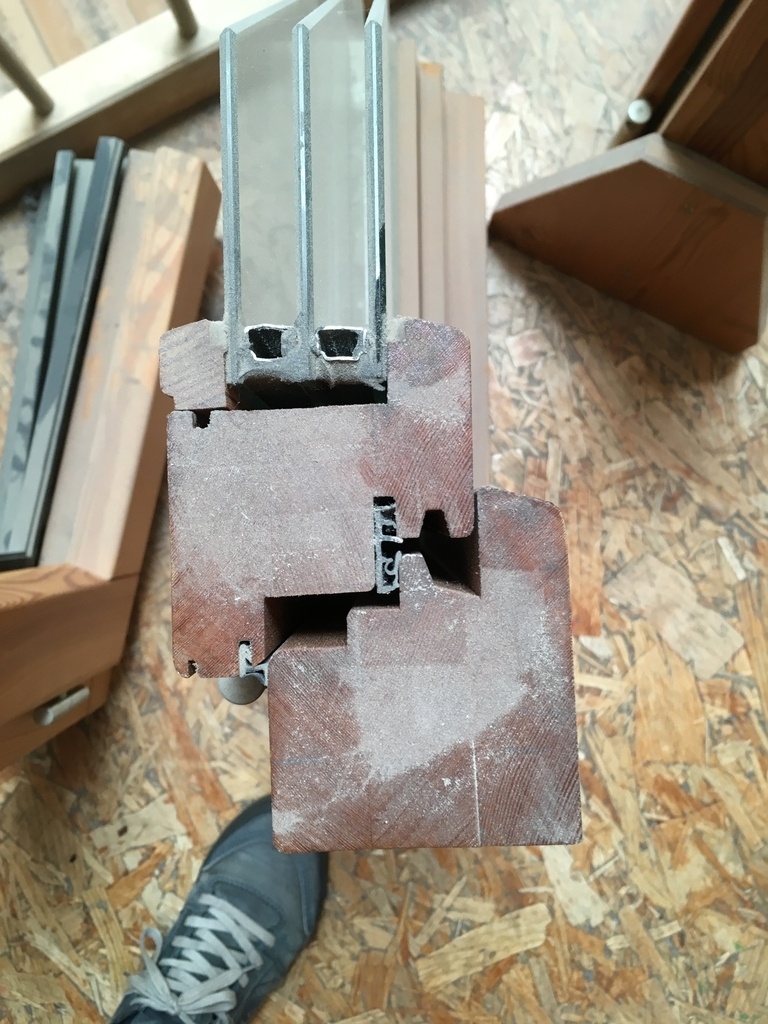

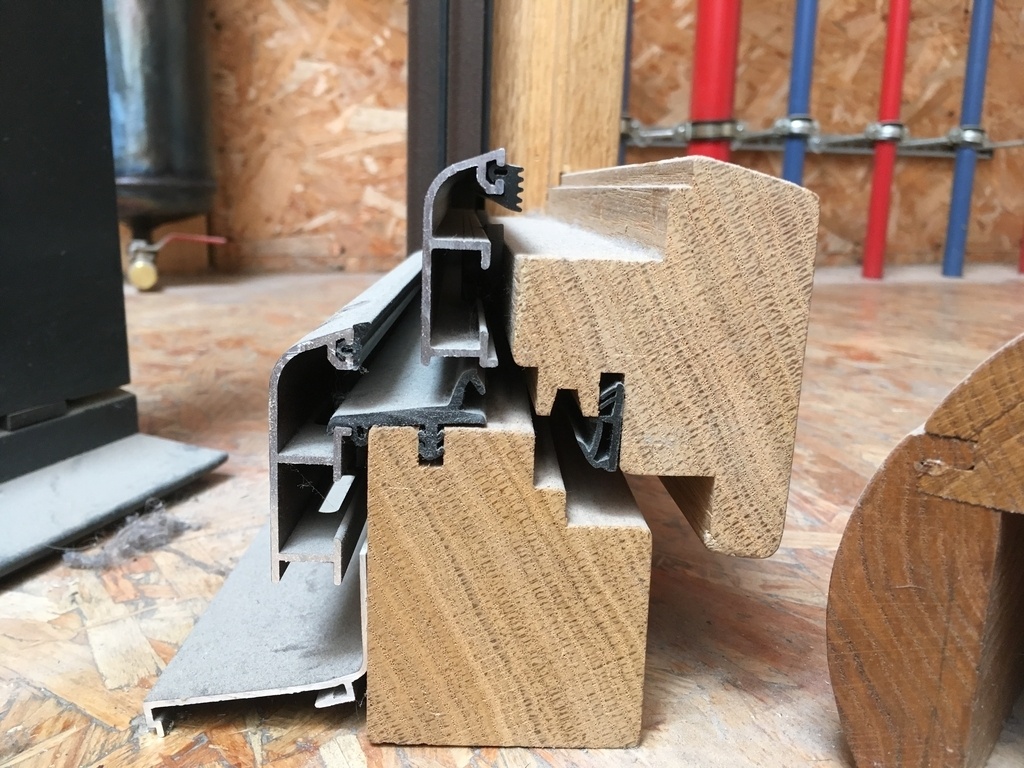

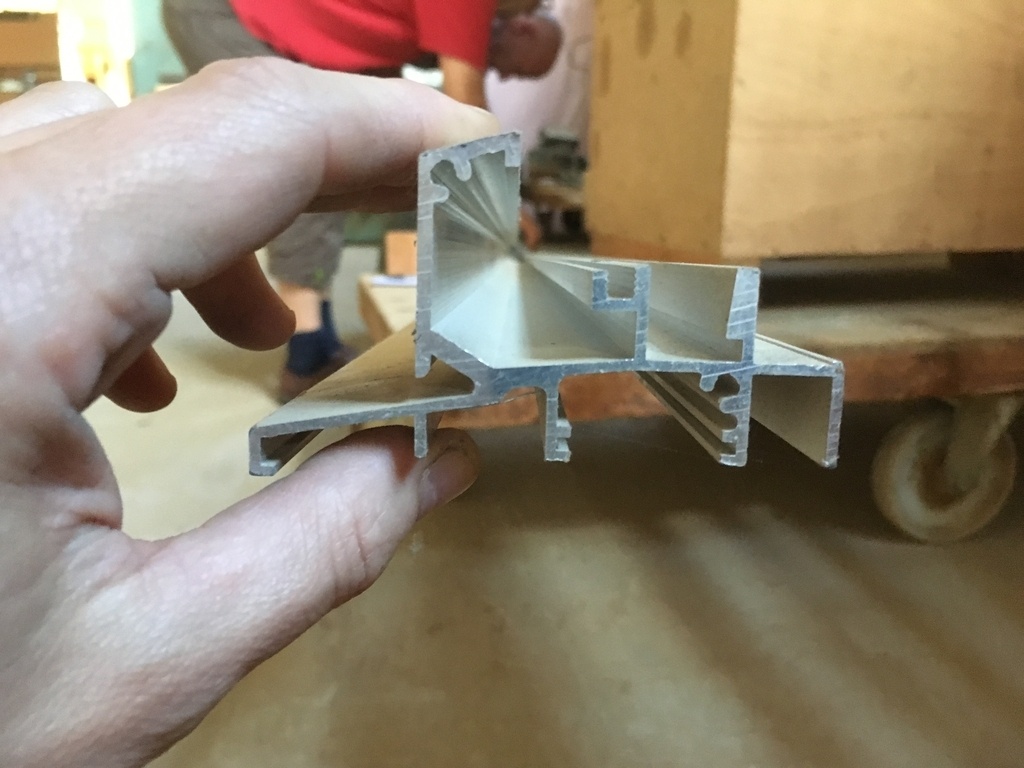

Ça commence avec des recherches sur les profils des portes fenêtres, du seuil, chez les fabricants, dans le bouvet...
Des heures et des heures de lecture, de croquis, etc ...

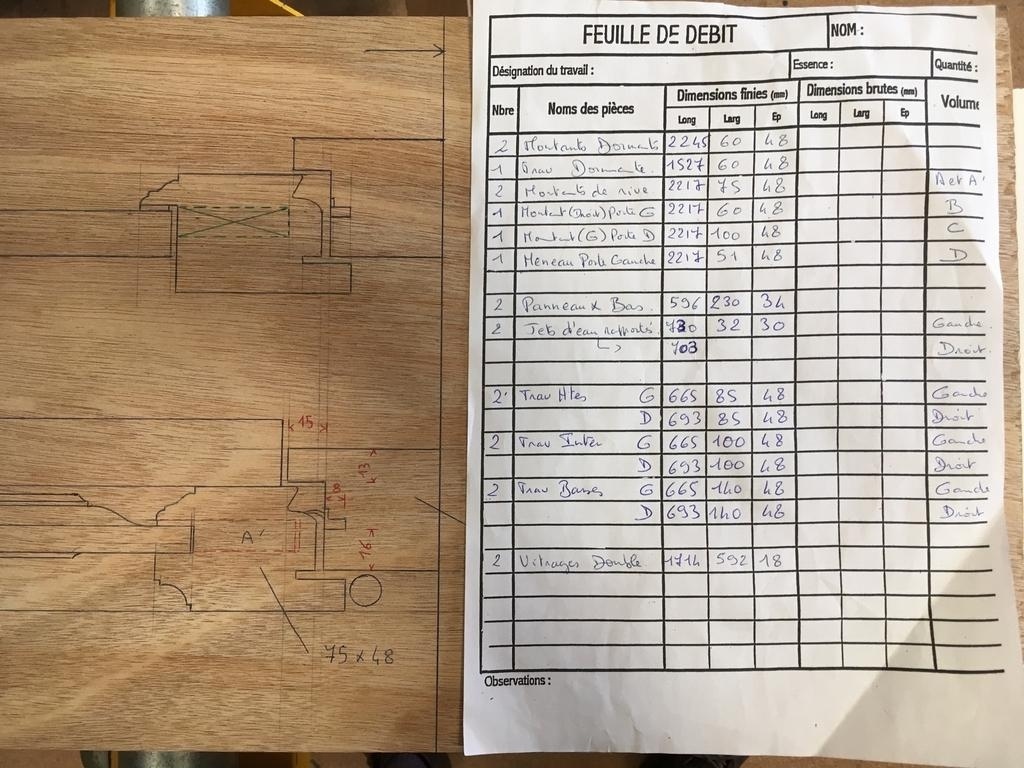

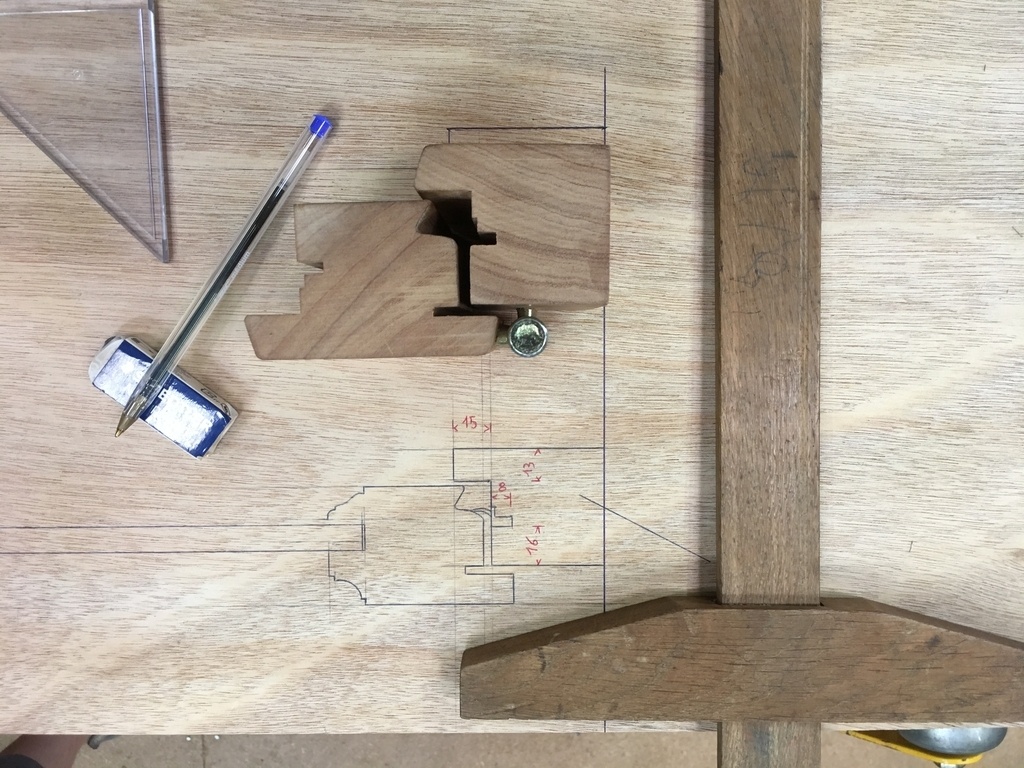

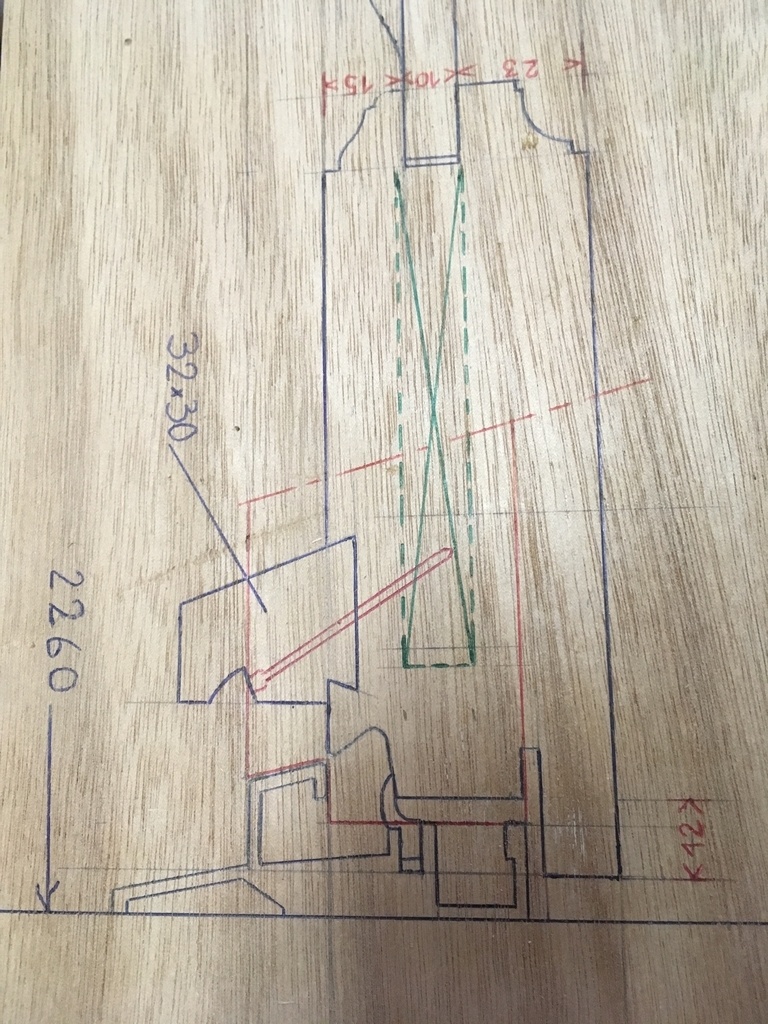

Ensuite on trace le plan à l'échelle 1 sur une feuille de contreplaqué de 5mm.

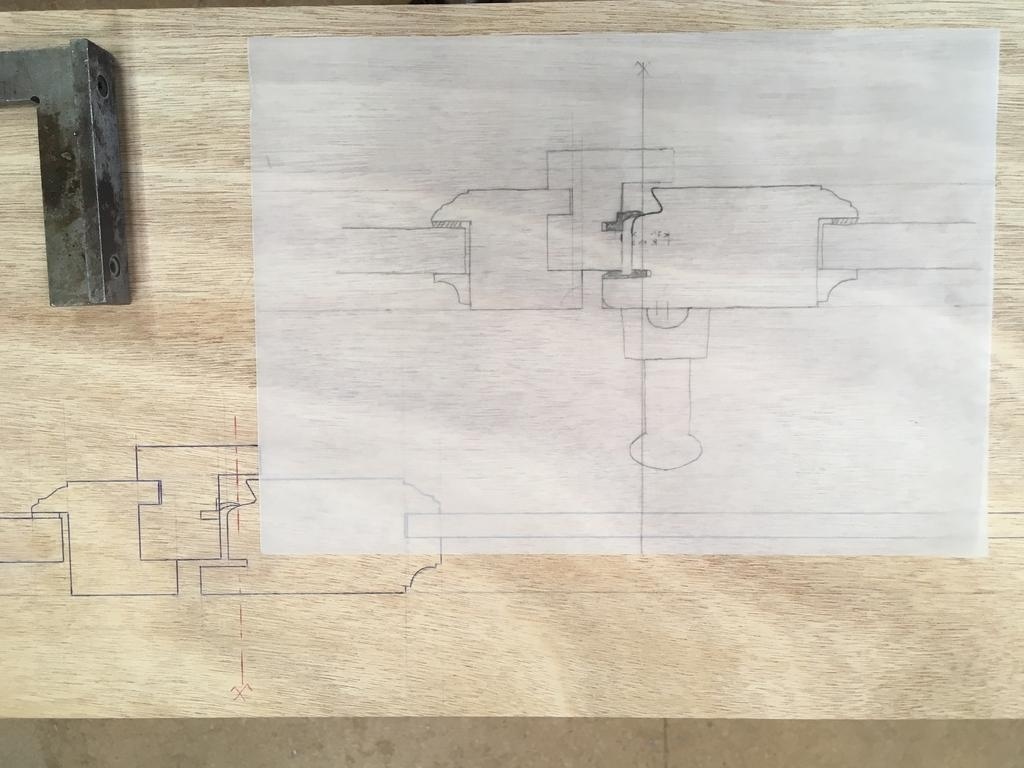

Voici le profil retenu, et la feuille de débit

Publié Mis à jour

Partager

Débit et usinage

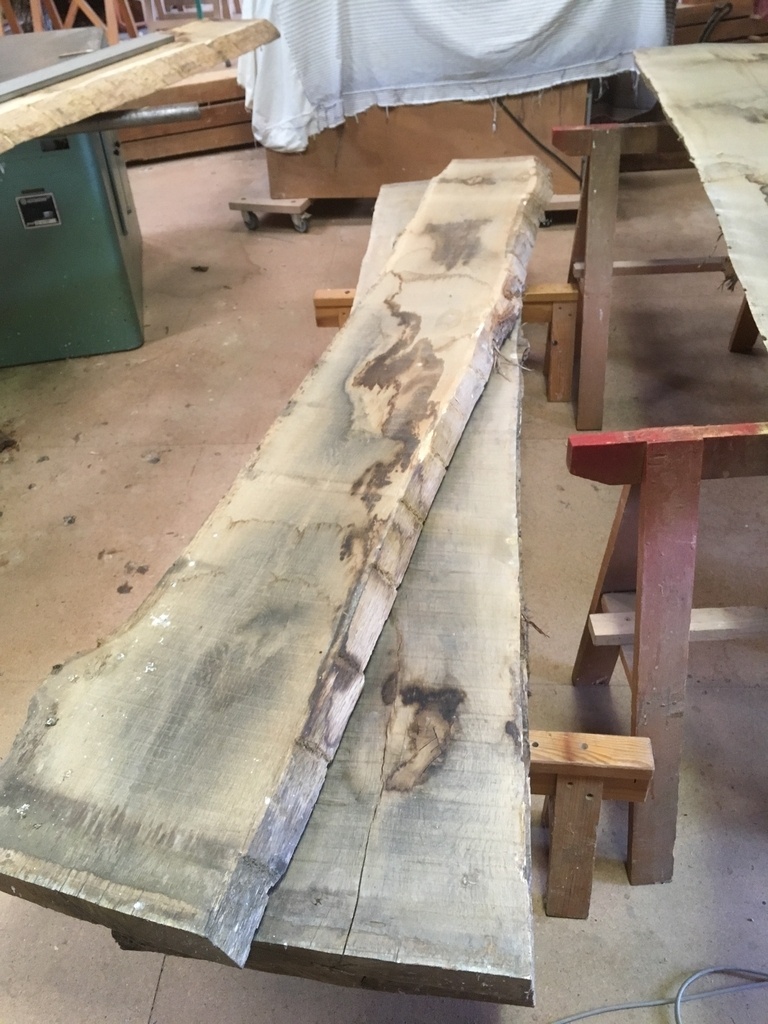

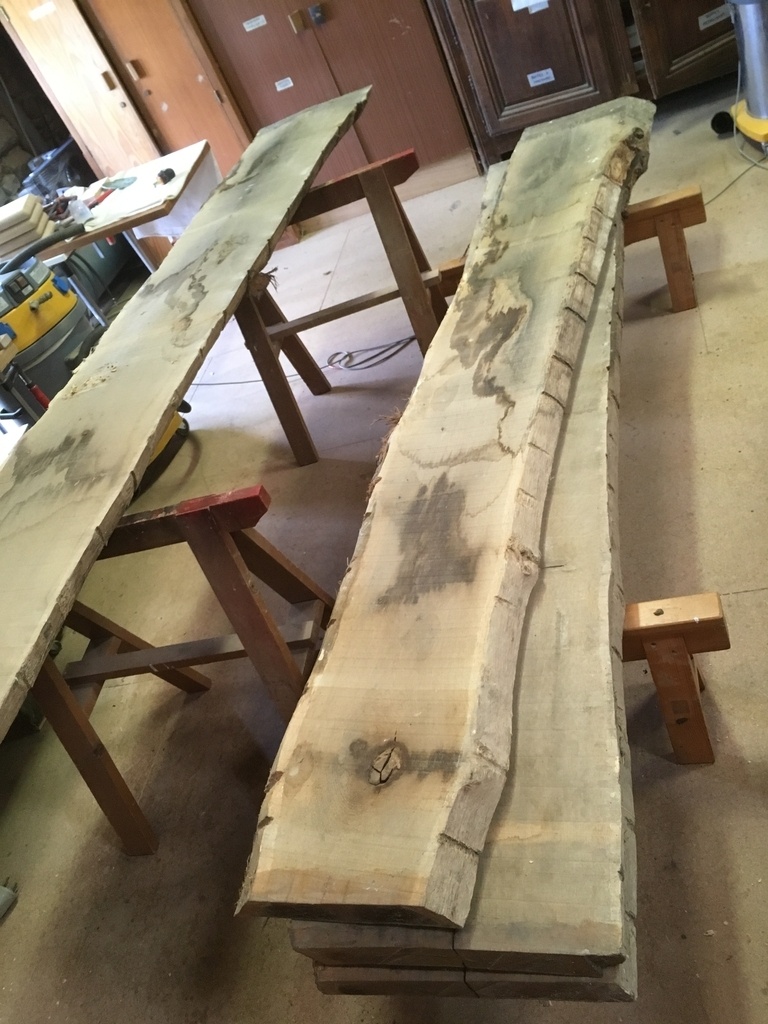

Le chêne a été coupé sur pied par mon beau-père il y a une trentaine d'année, puis débité en plateaux et séché à l'extérieur.
Il provient d'une forêt où s'amusait ma compagne lorsqu'elle était enfant, à côté d'Aurillac. Il est donc chargé d'histoire 😍

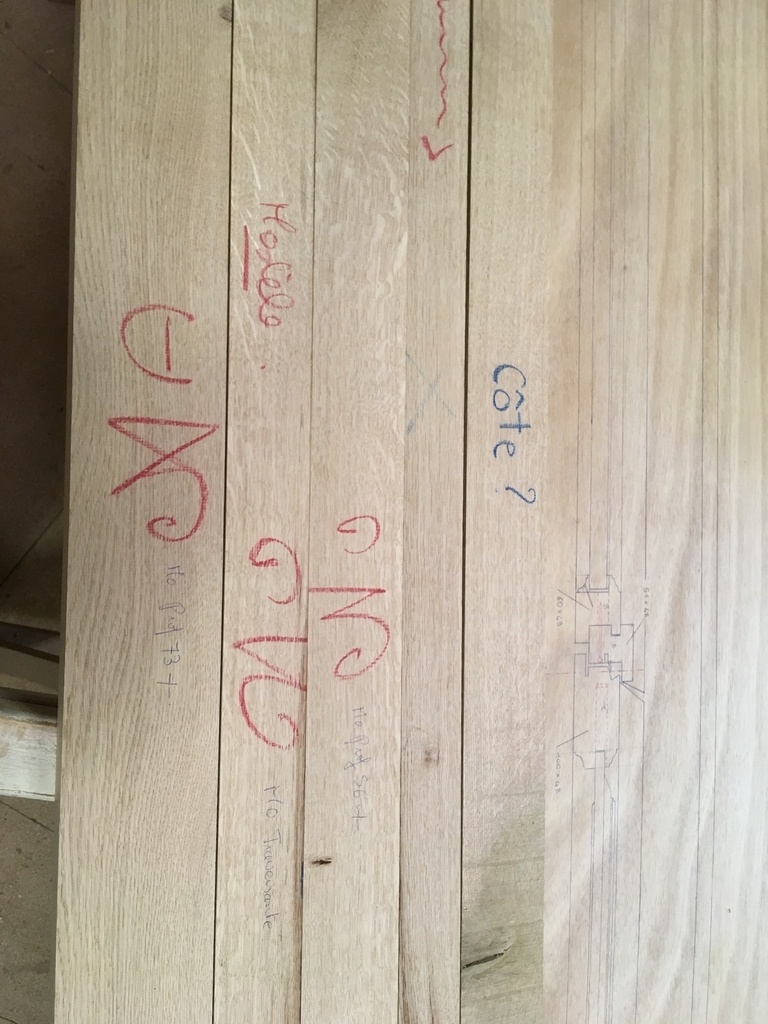

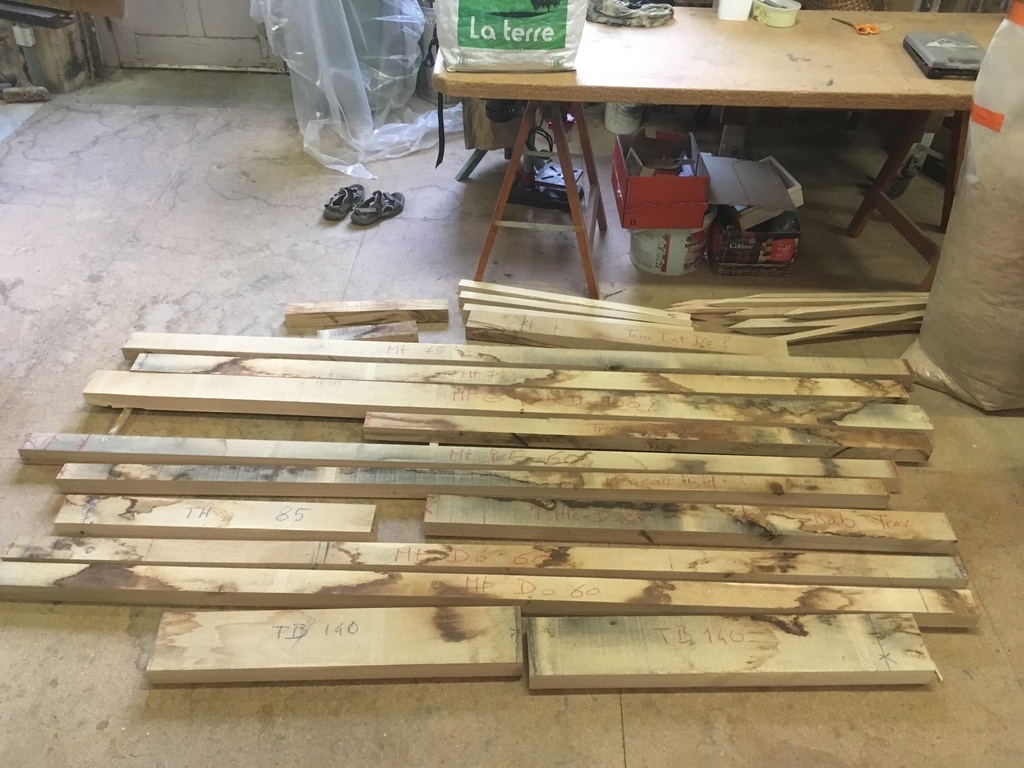

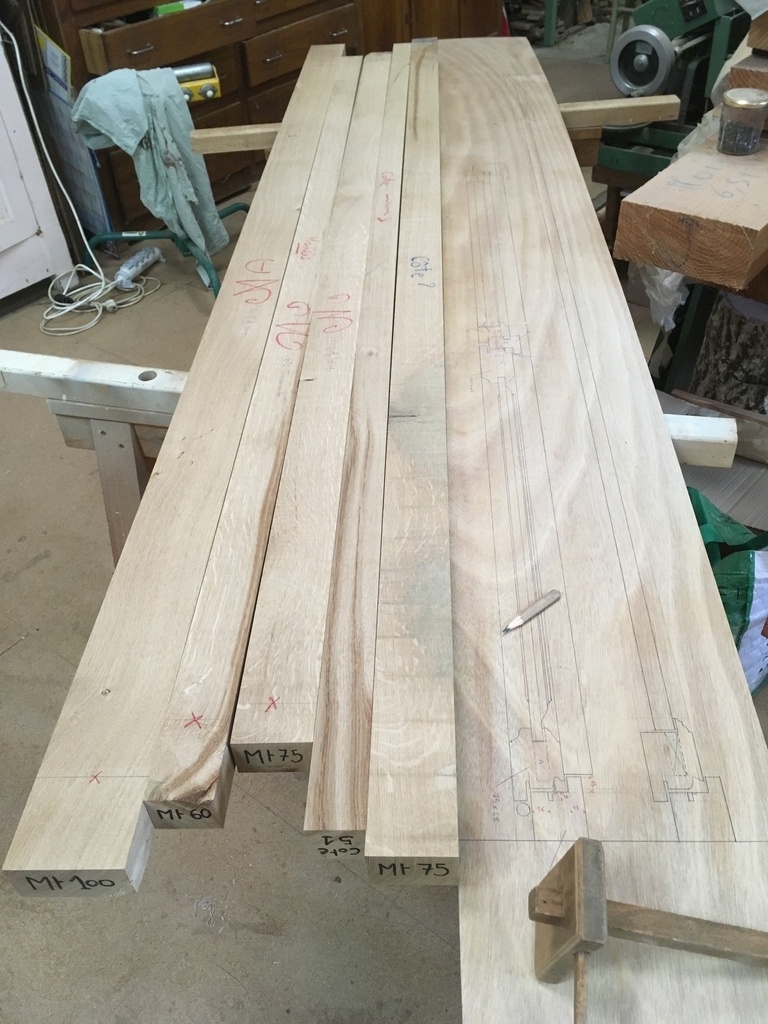

On attaque le débit avec de bonnes surcôtes pour le corroyage, puis les pièces sont établies.

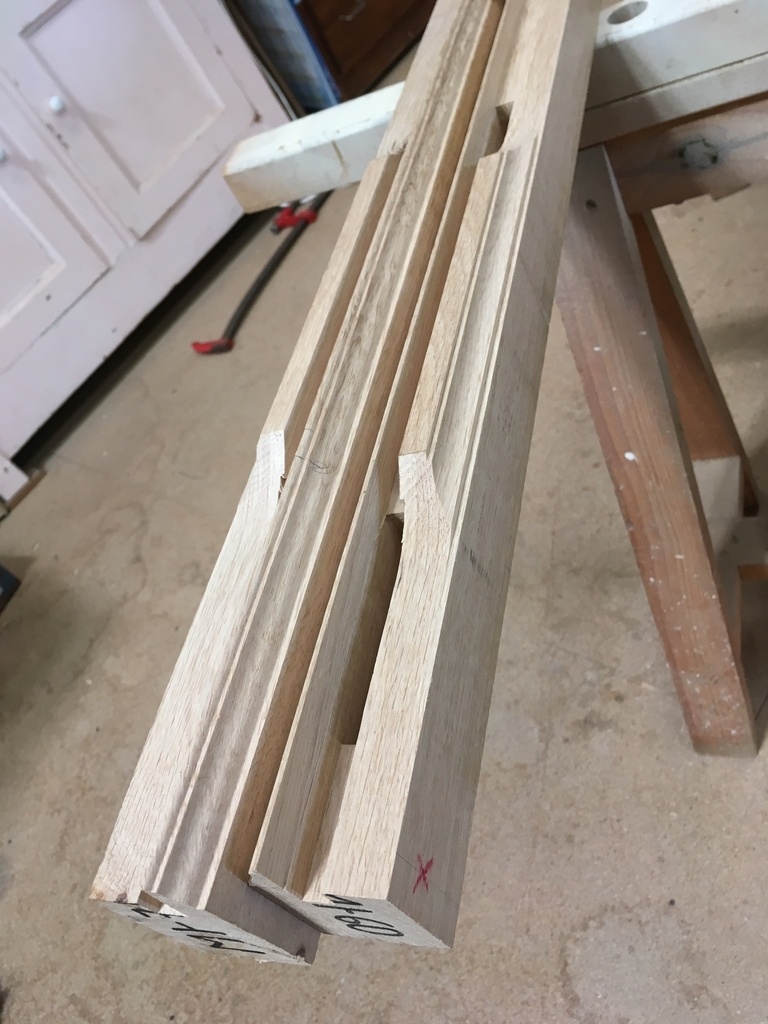

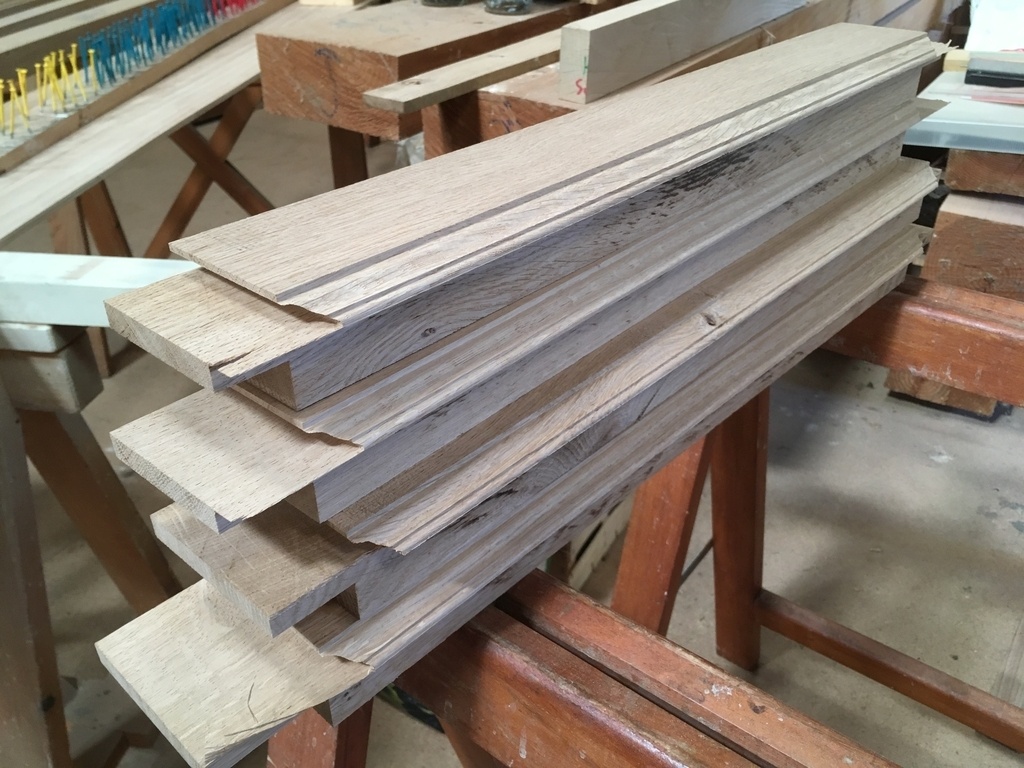

L'usinage des pièces peut commencer.

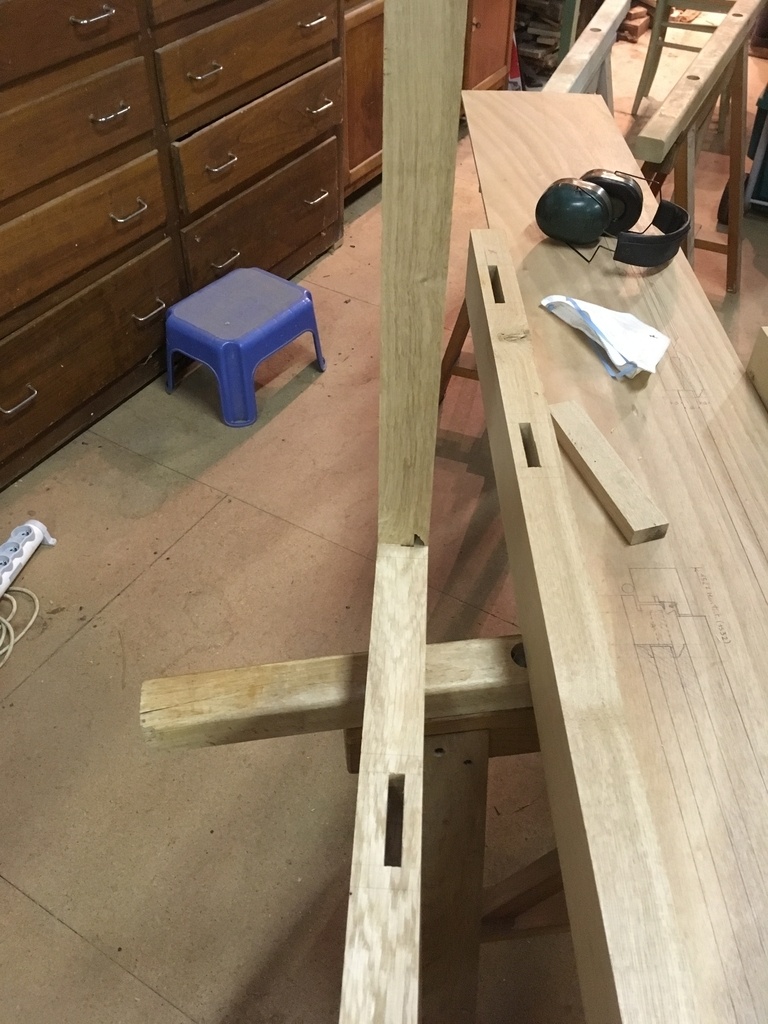

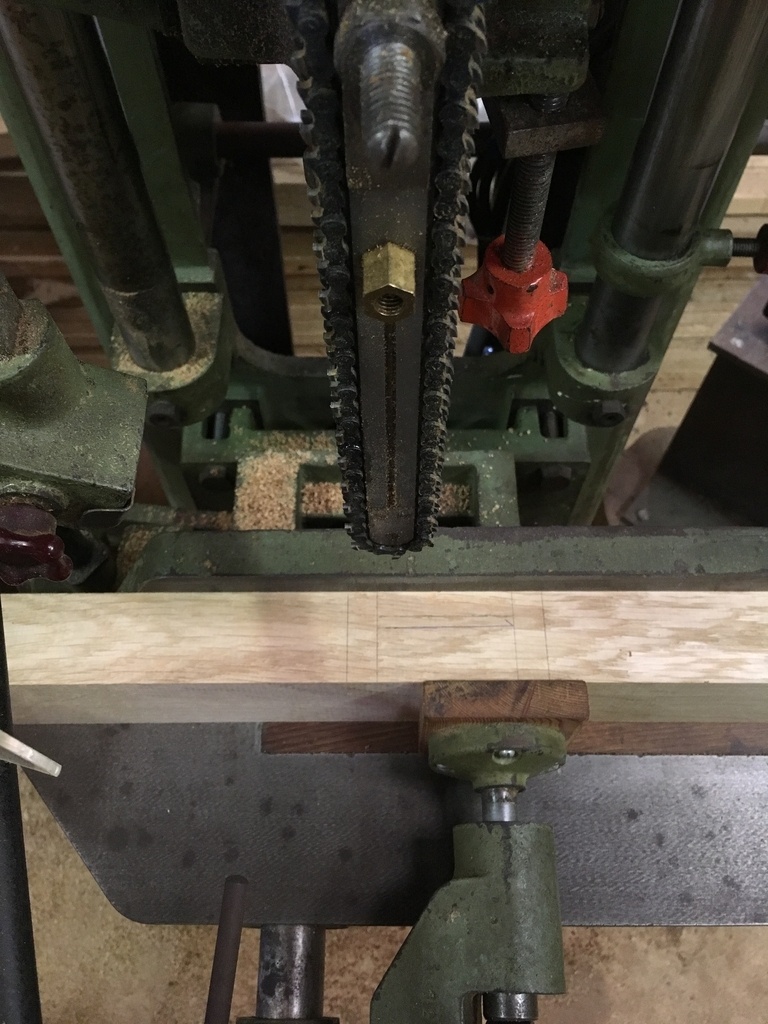

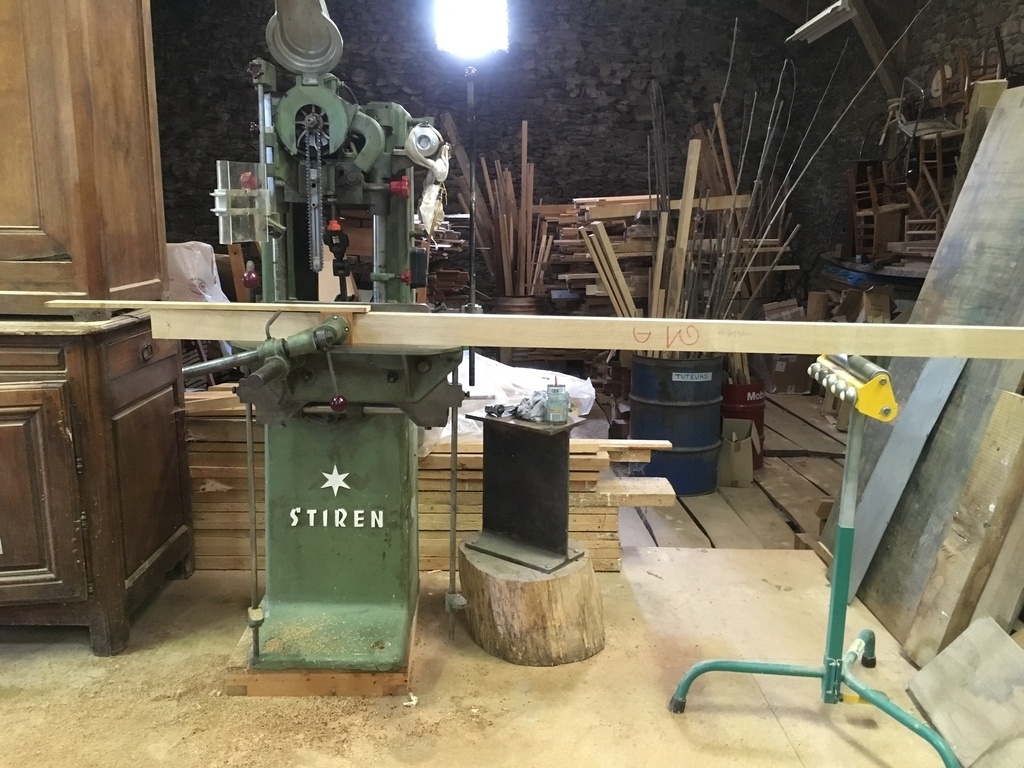

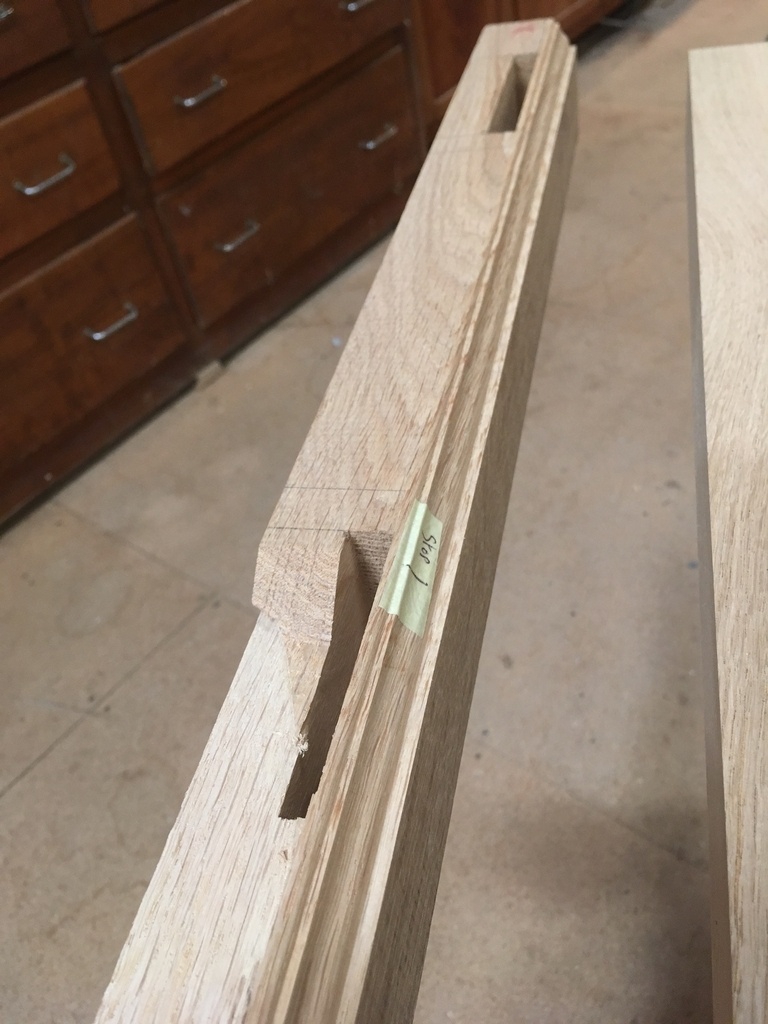

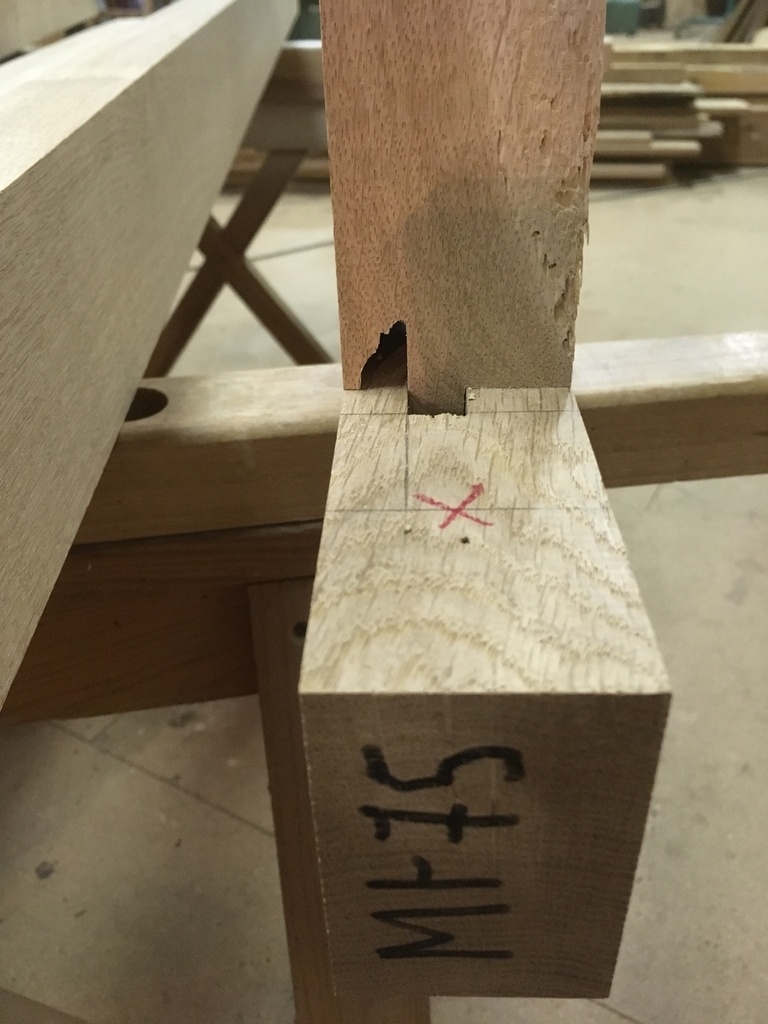

D'abord les mortaises (mortaiseuse à chaine), puis on règle la tenonneuse avec des pièces d'essais, pour que ça rentre "serré" dans la mortaise. On vérifie l'à fleur du montage.

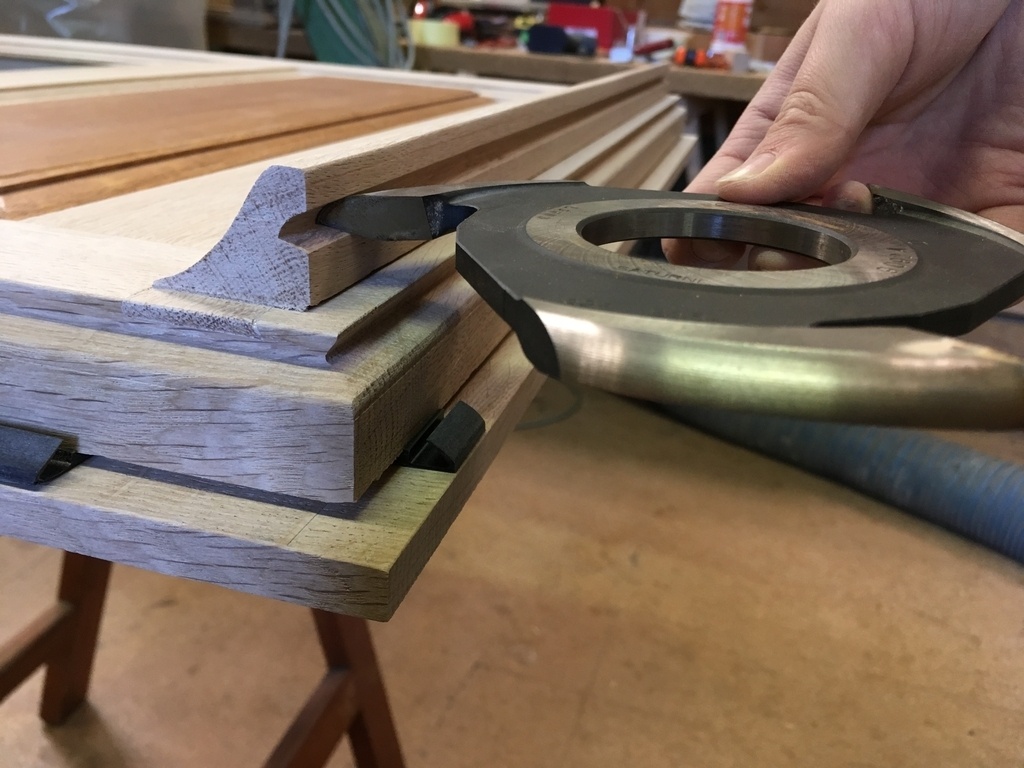

On a quand même un outil avec contre-profil de type doucine, qu'on utilise à la tenonneuse et à la toupie.

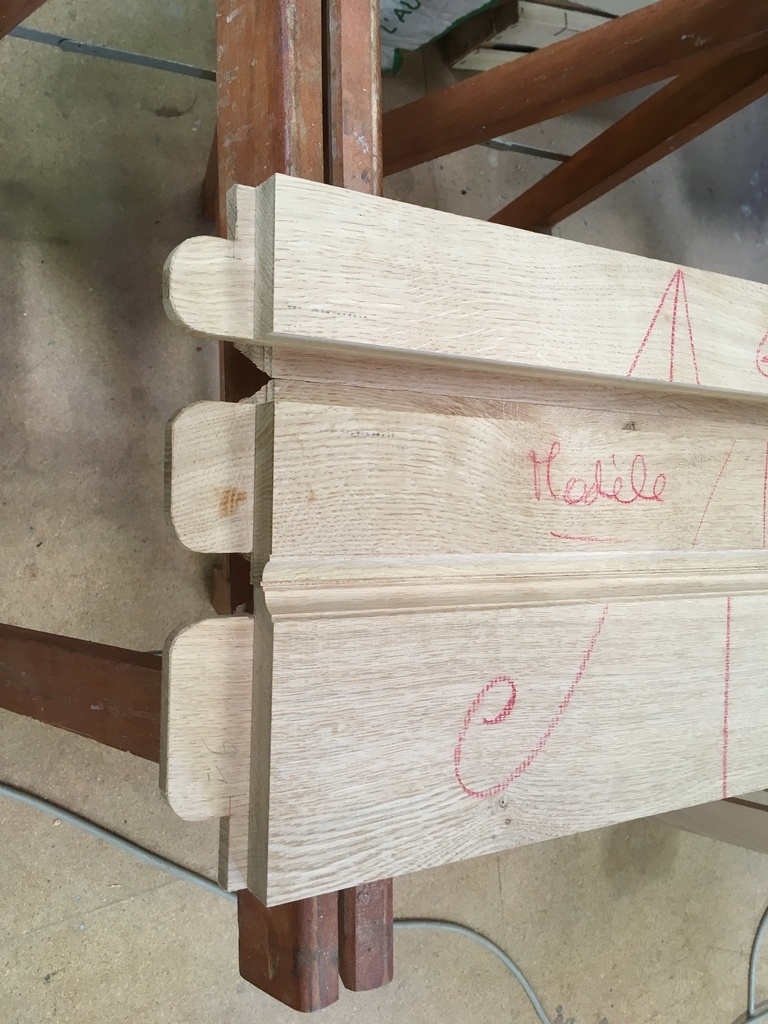

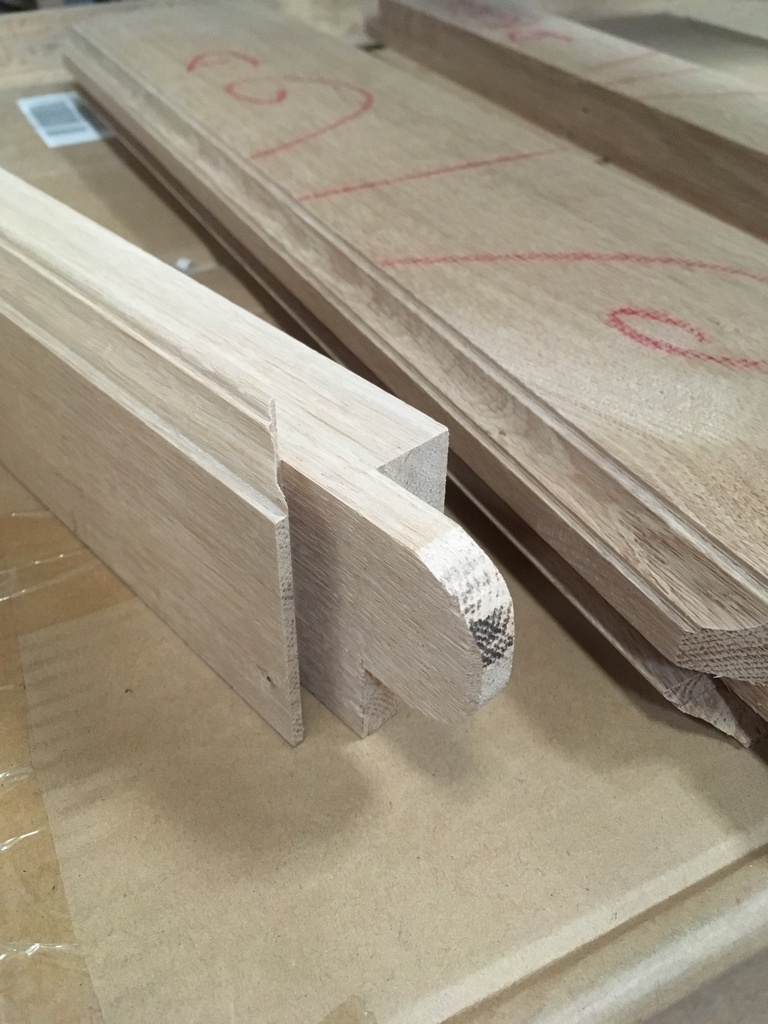

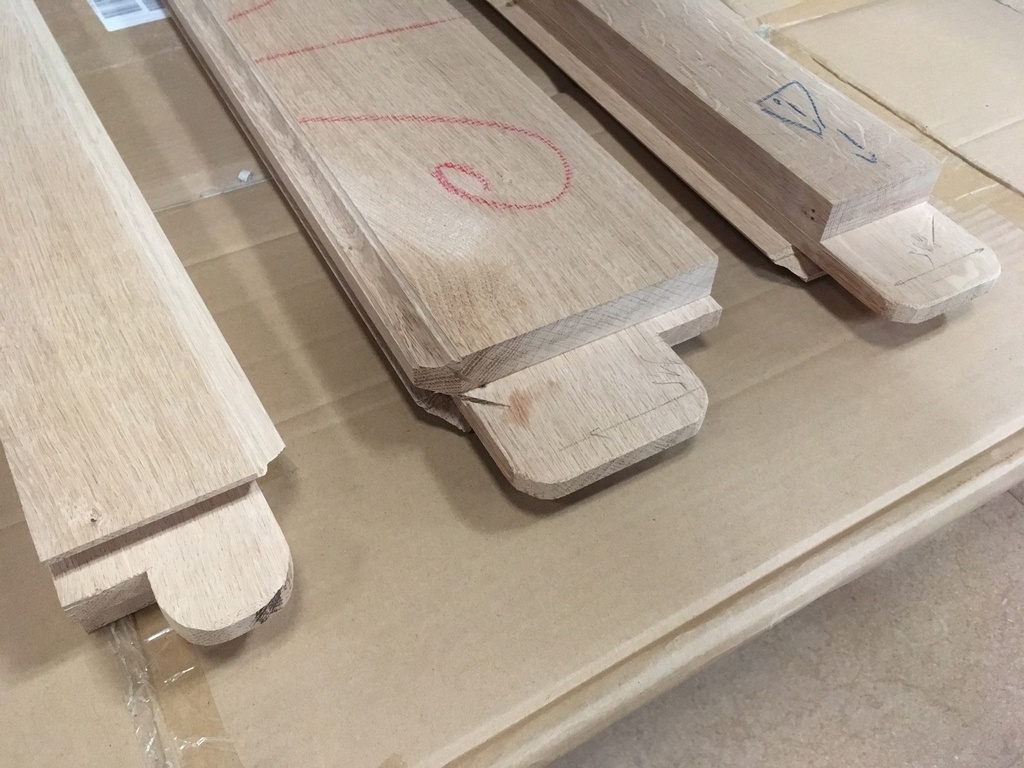

Les tenons sont arrondis, certains ont un épaulement. On fait les coupes d'onglet à la main, pour la partie basse qui accueille les panneaux massifs.

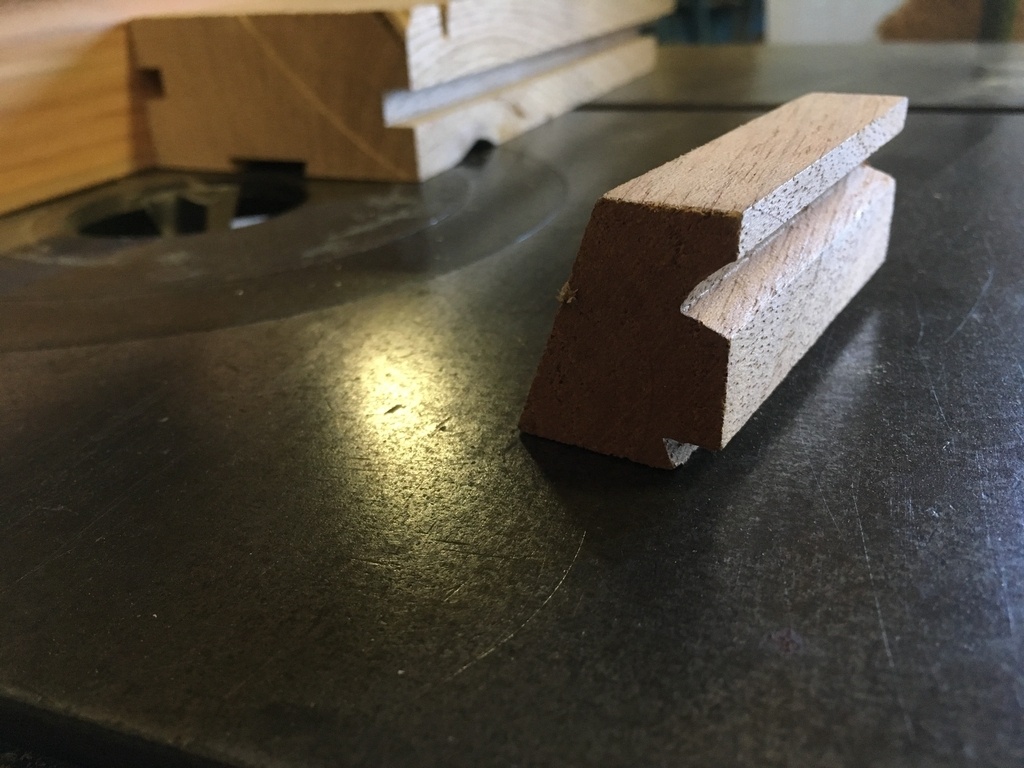

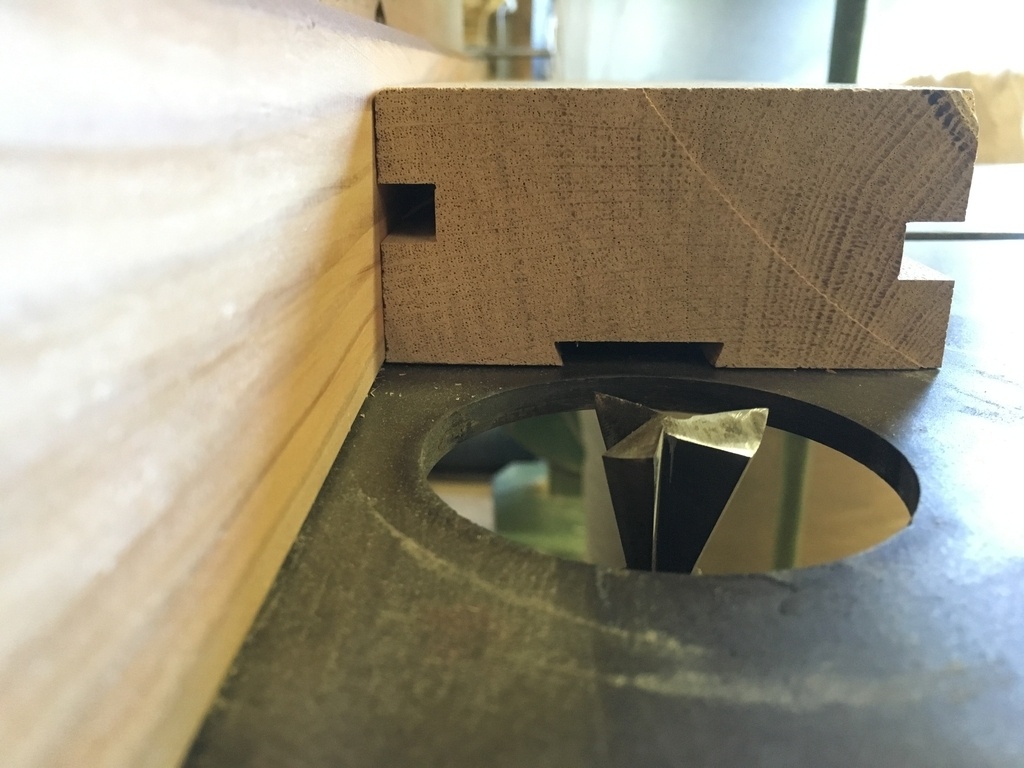

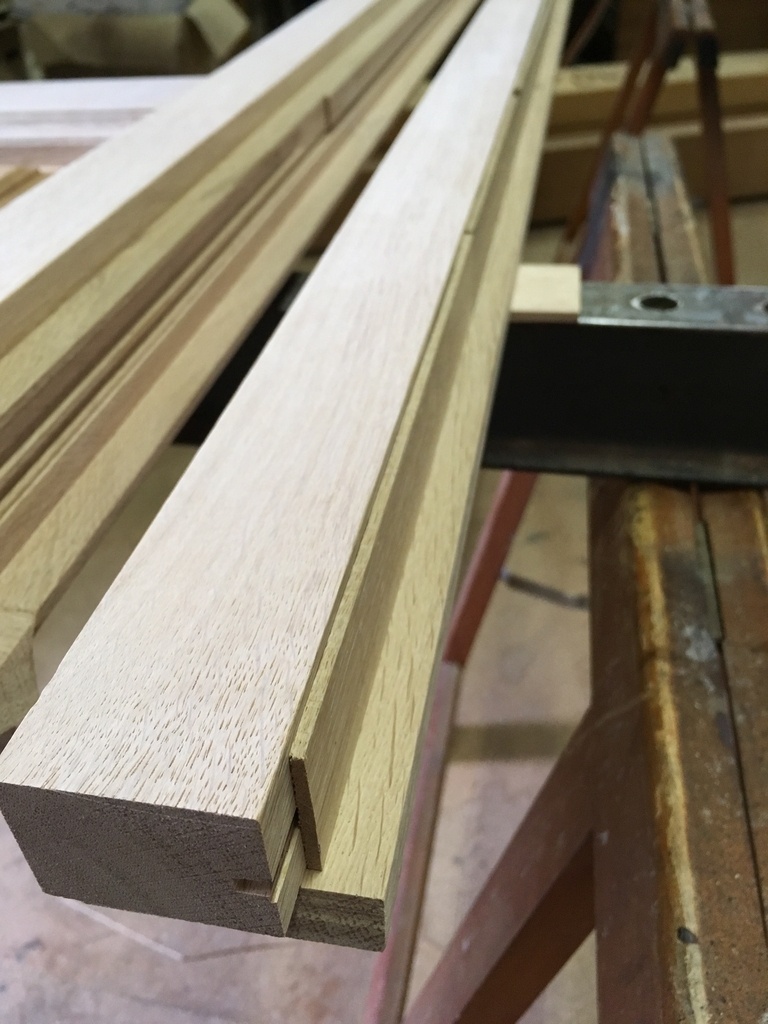

On usine le jet d'eau à la toupie avec la fraise qui va bien, en queue d'aronde.
On le rentre en force sur toute la longueur.

Publié Mis à jour

Partager

Montage, collage, finition

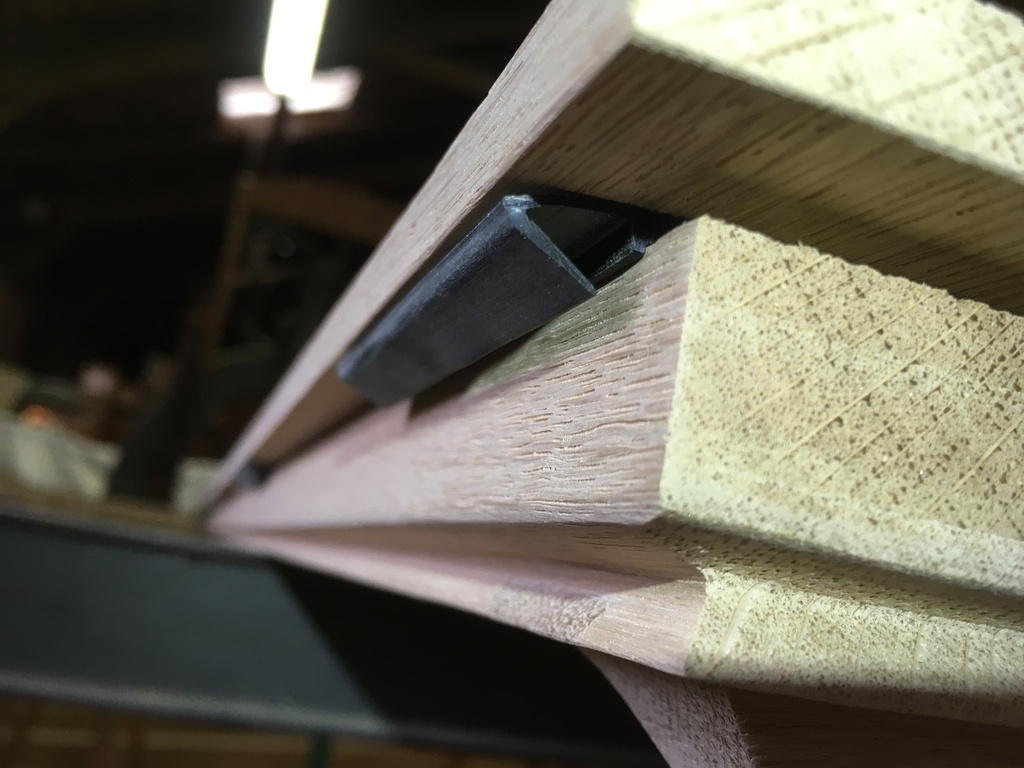

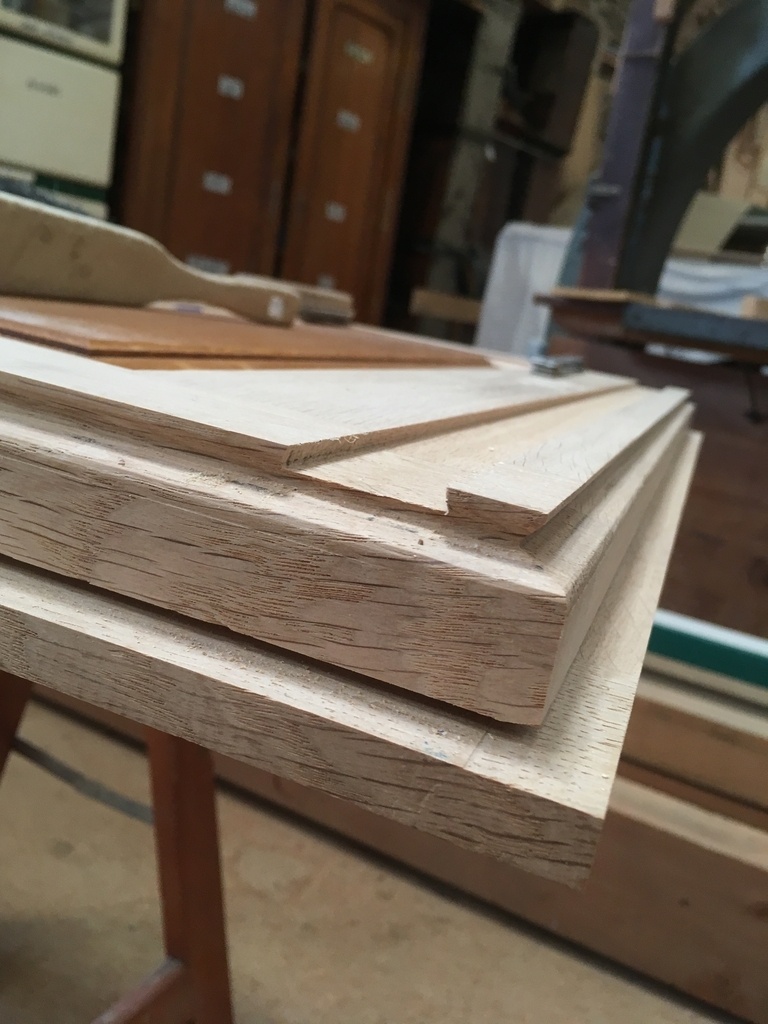

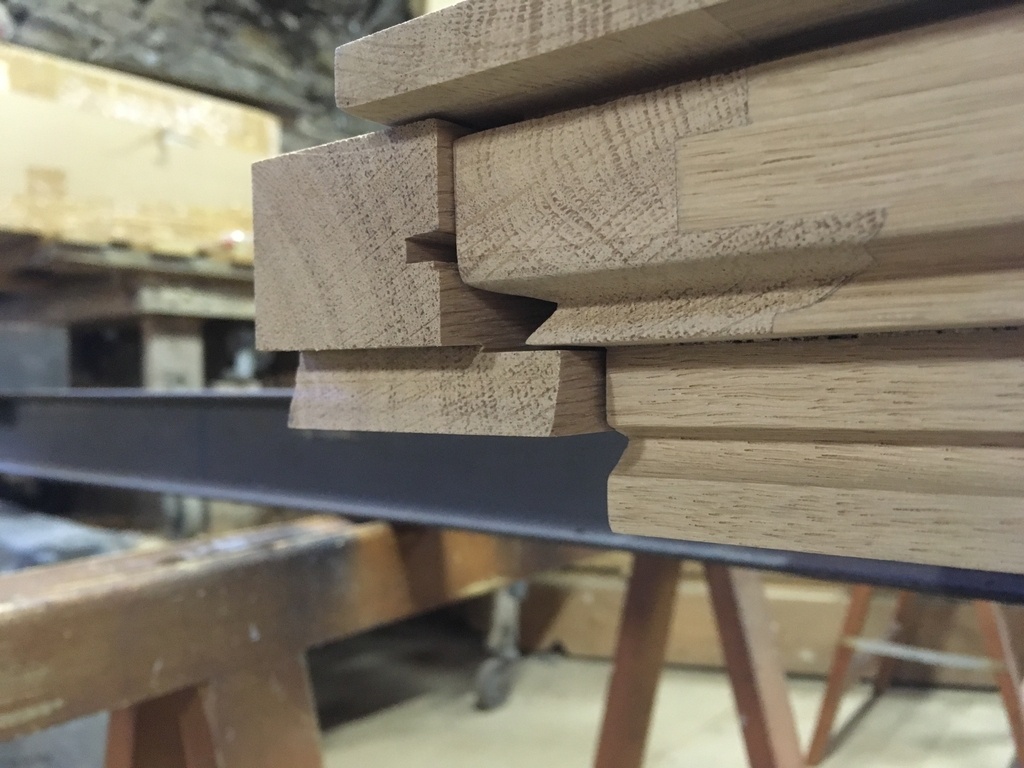

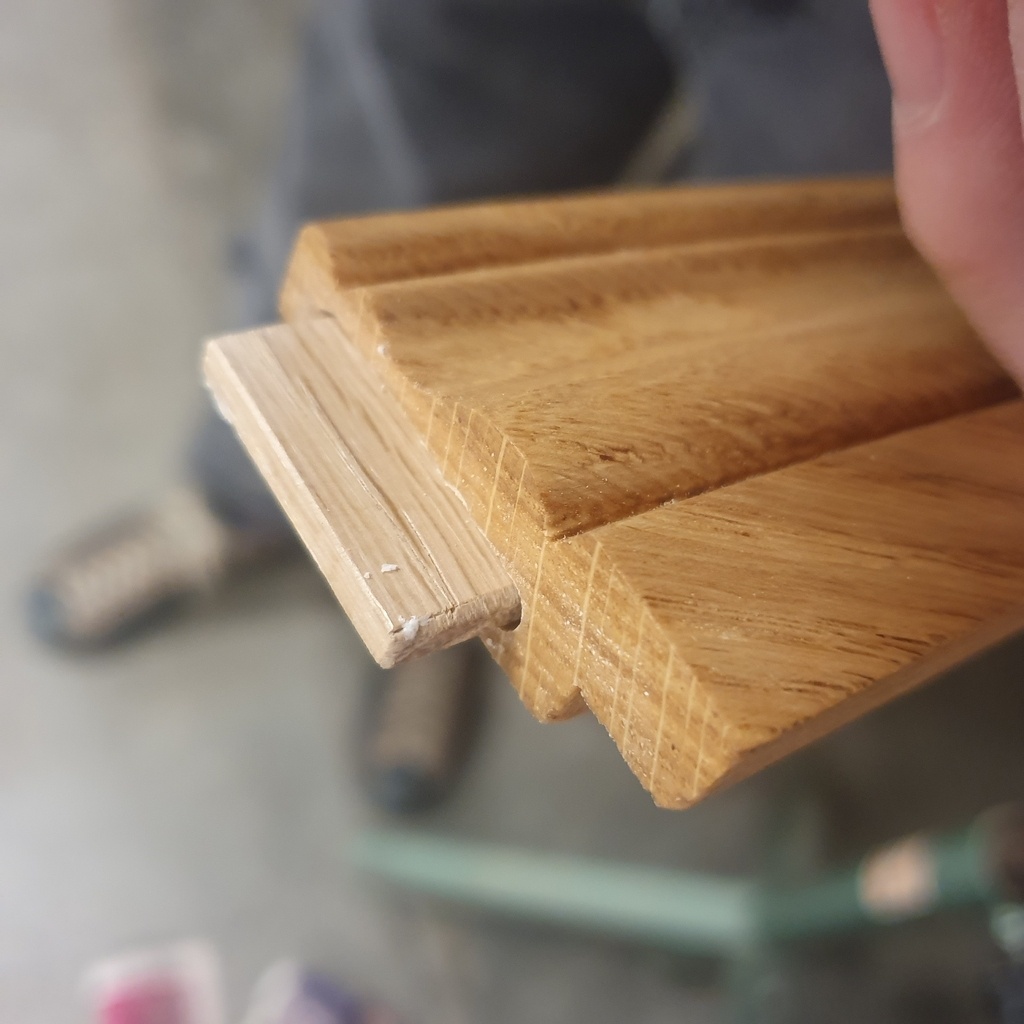

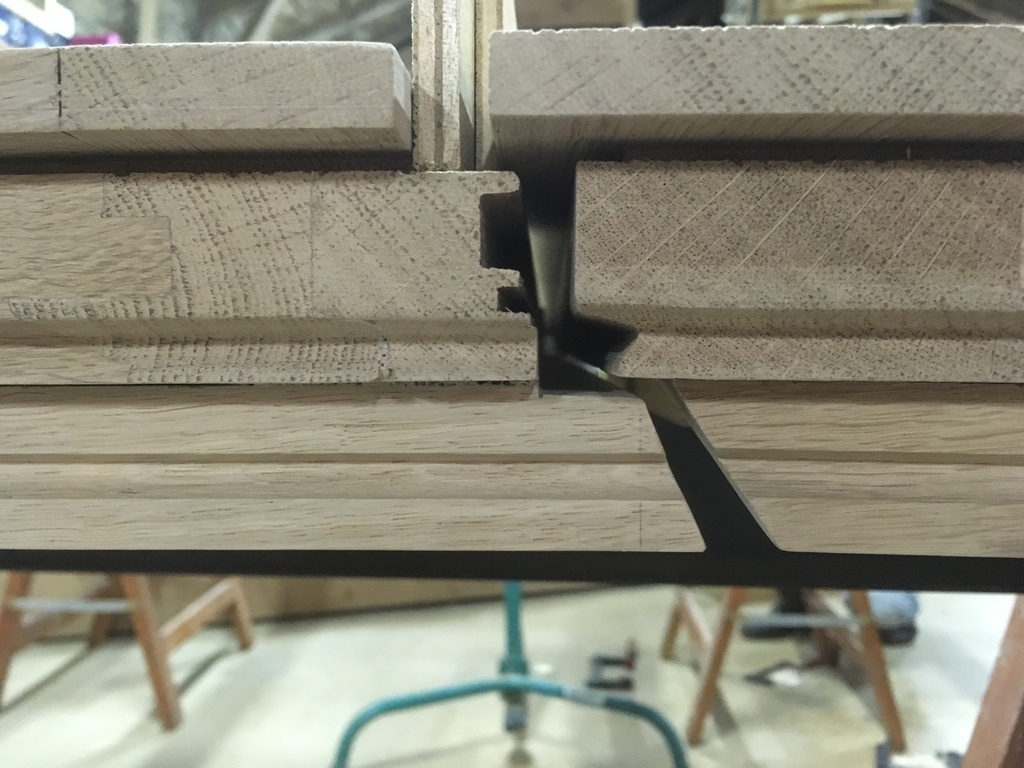

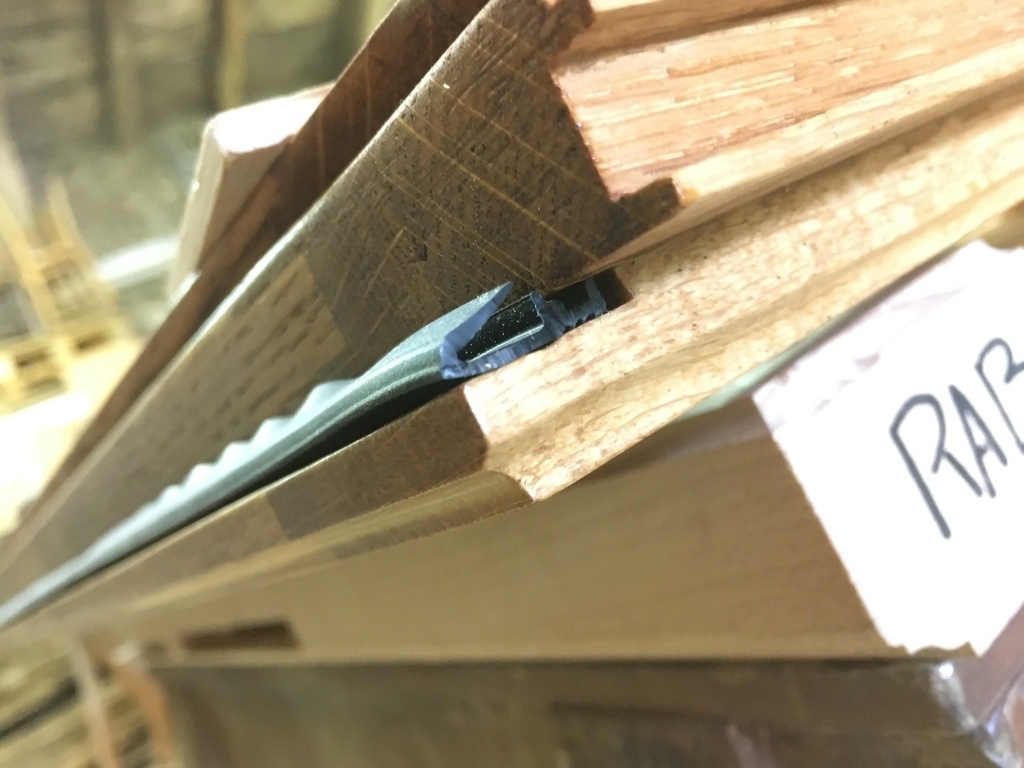

On teste les différents joints, les rainures pour que ça rentre en force, on usine tout ça au mieux. Au final on se retrouve avec des profils assez complexes et on se demande si ça va bien fonctionner ...
Surtout au niveau des jeux car on n'a que peu d'expérience dans le domaine...

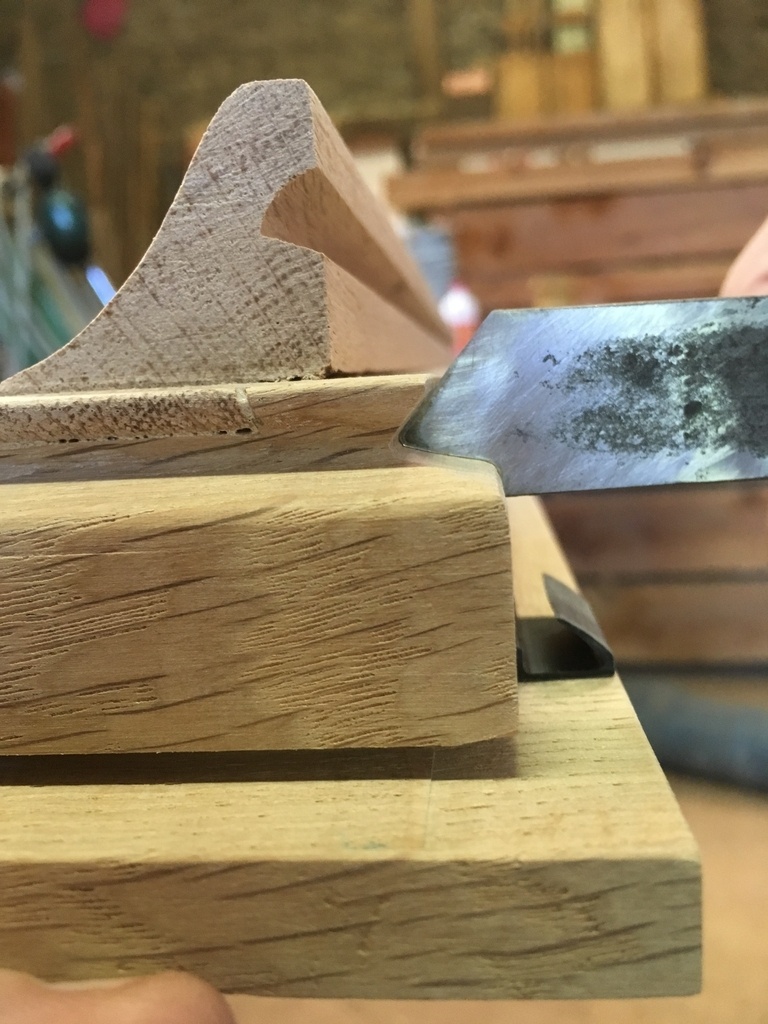

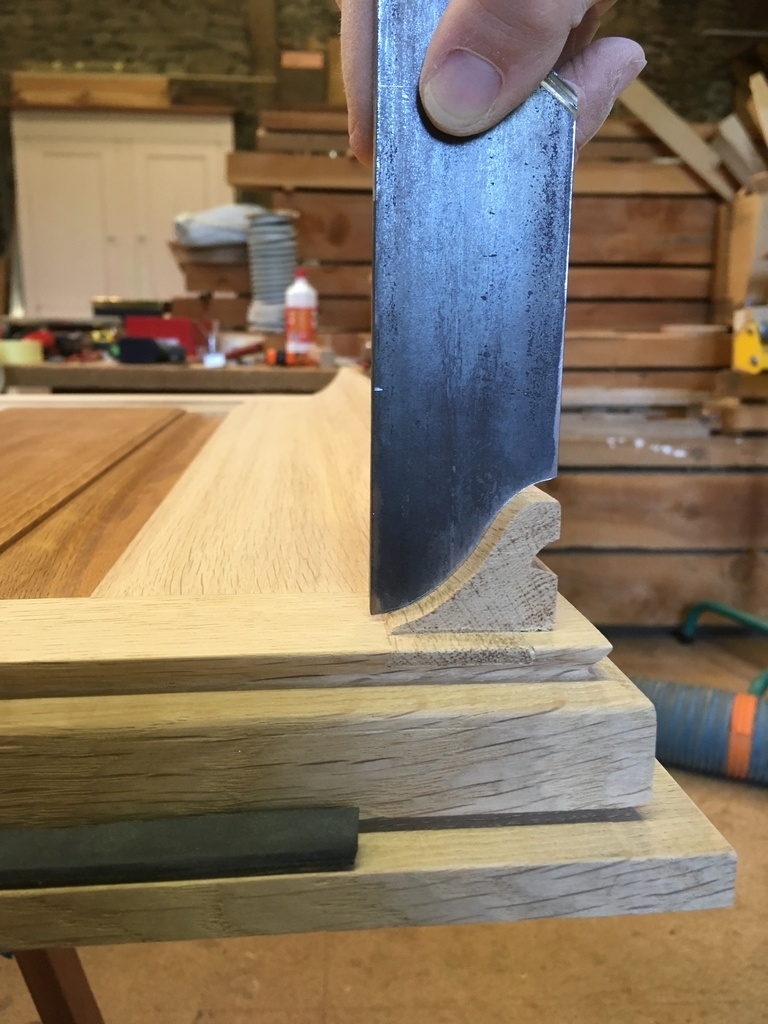

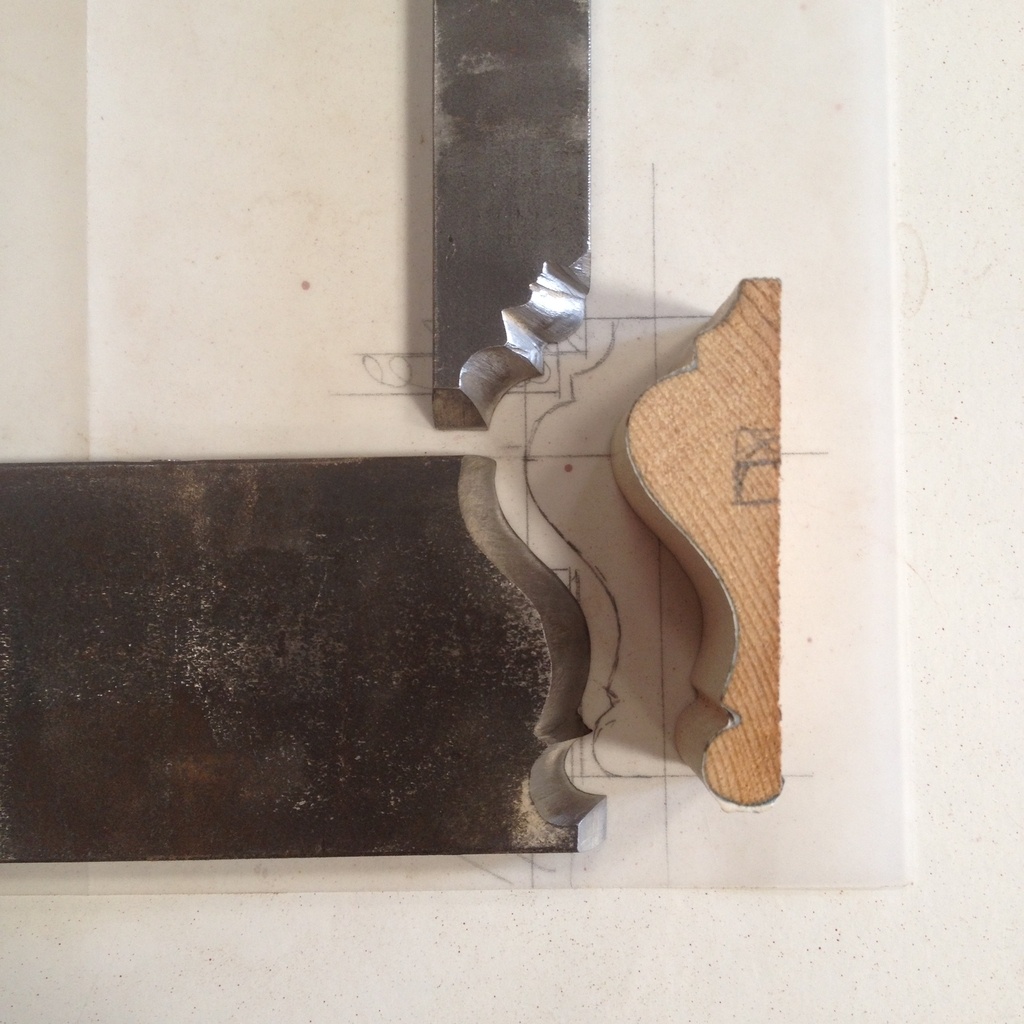

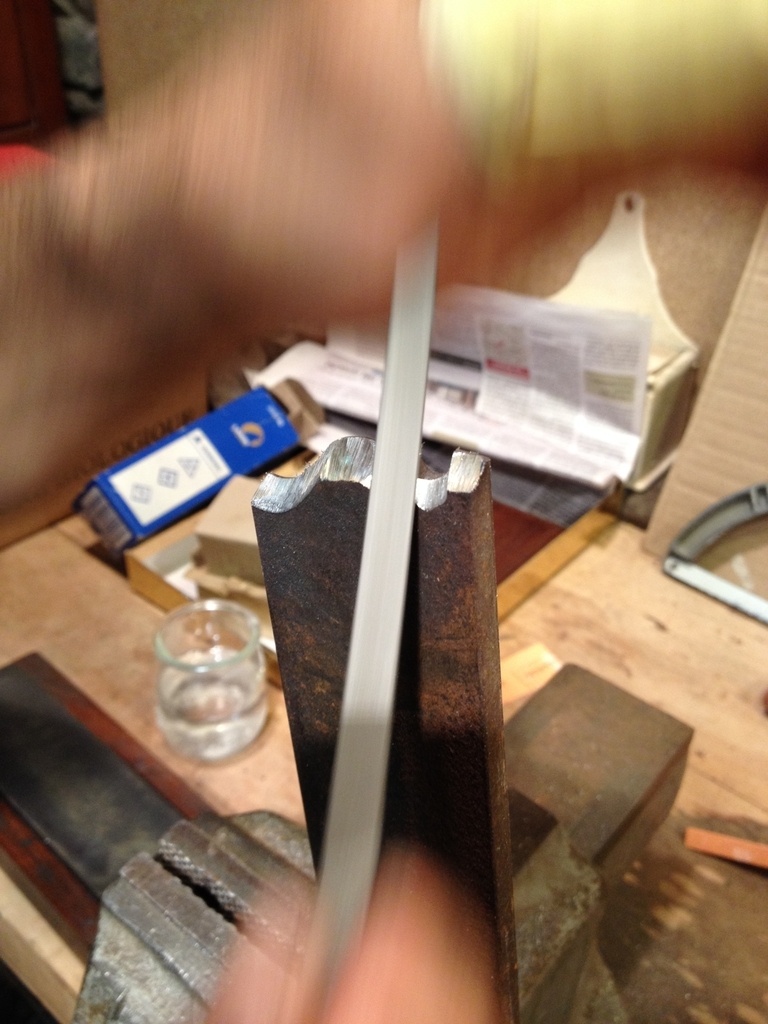

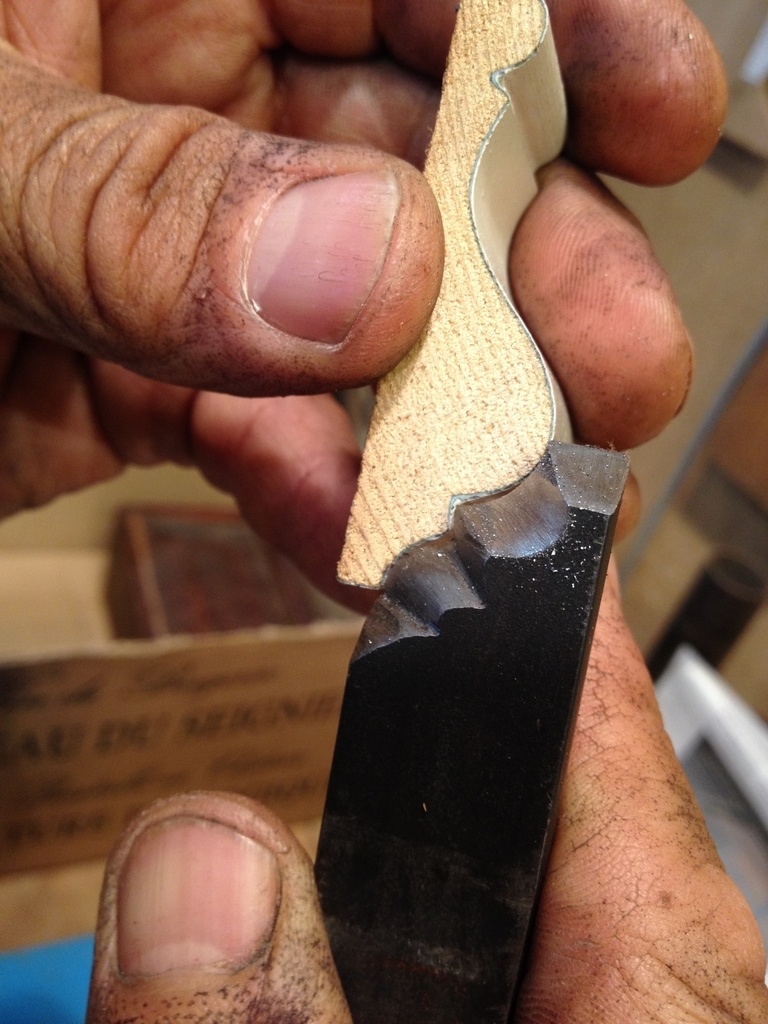

On fabrique les fers qu'il nous manque, et on profite d'avoir un arbre à lumière sur la toupie, en prenant les précautions nécessaires (passes très fines par exemple).

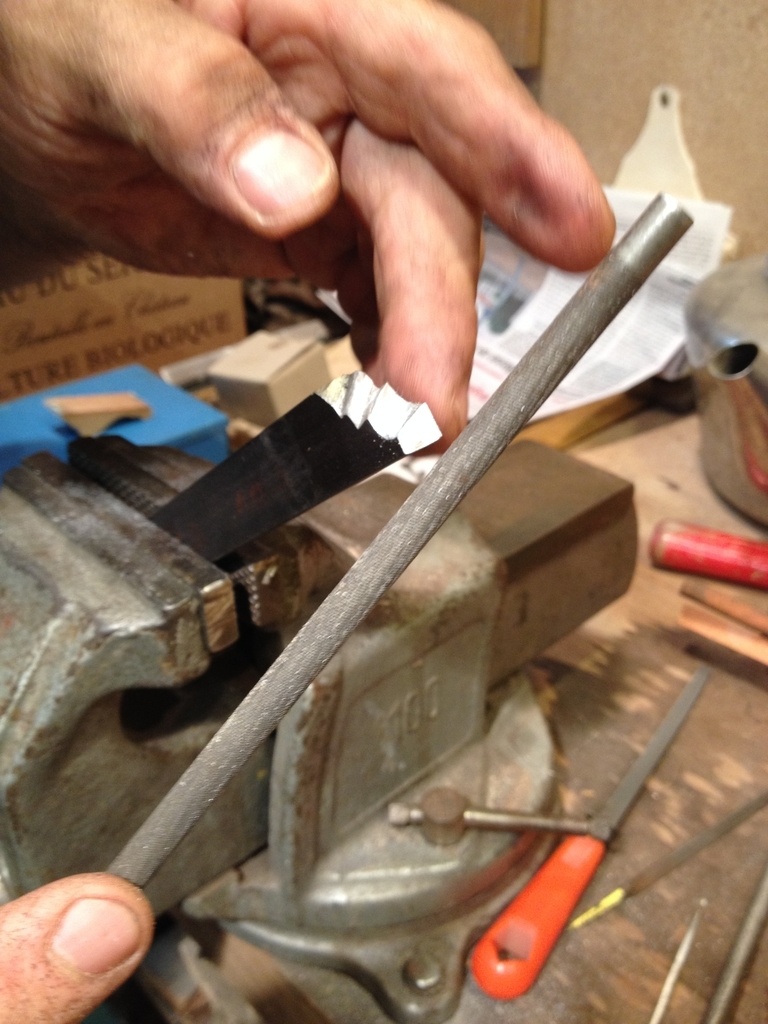

On ré-affute le fer pour faire les dernières passes.

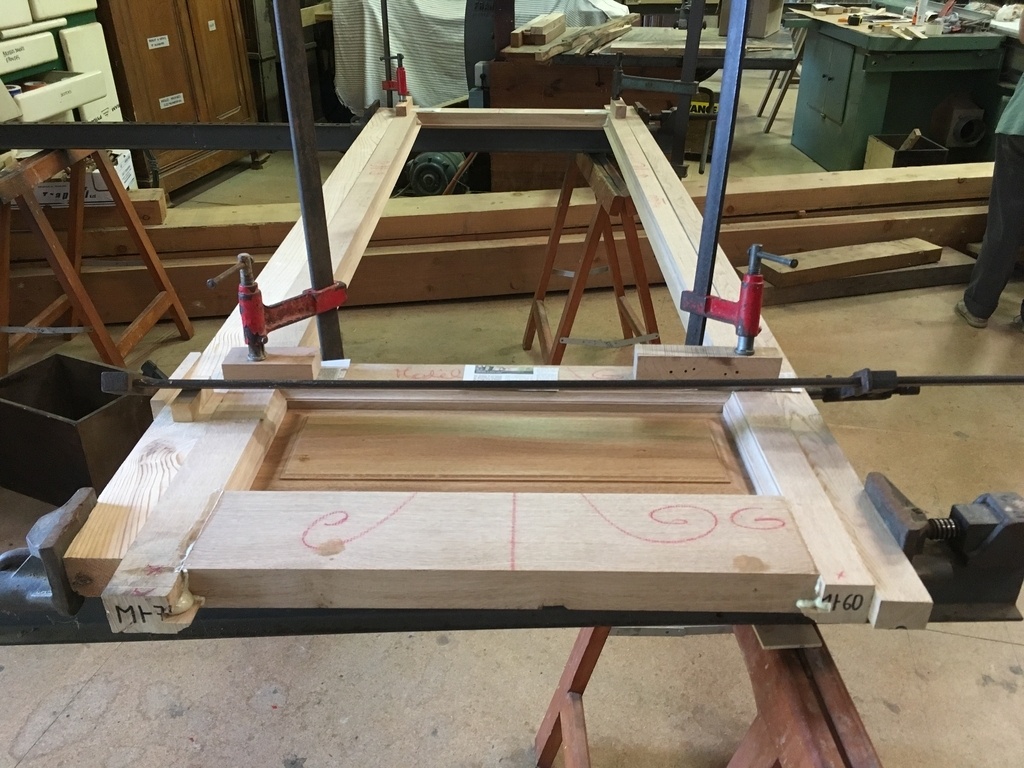

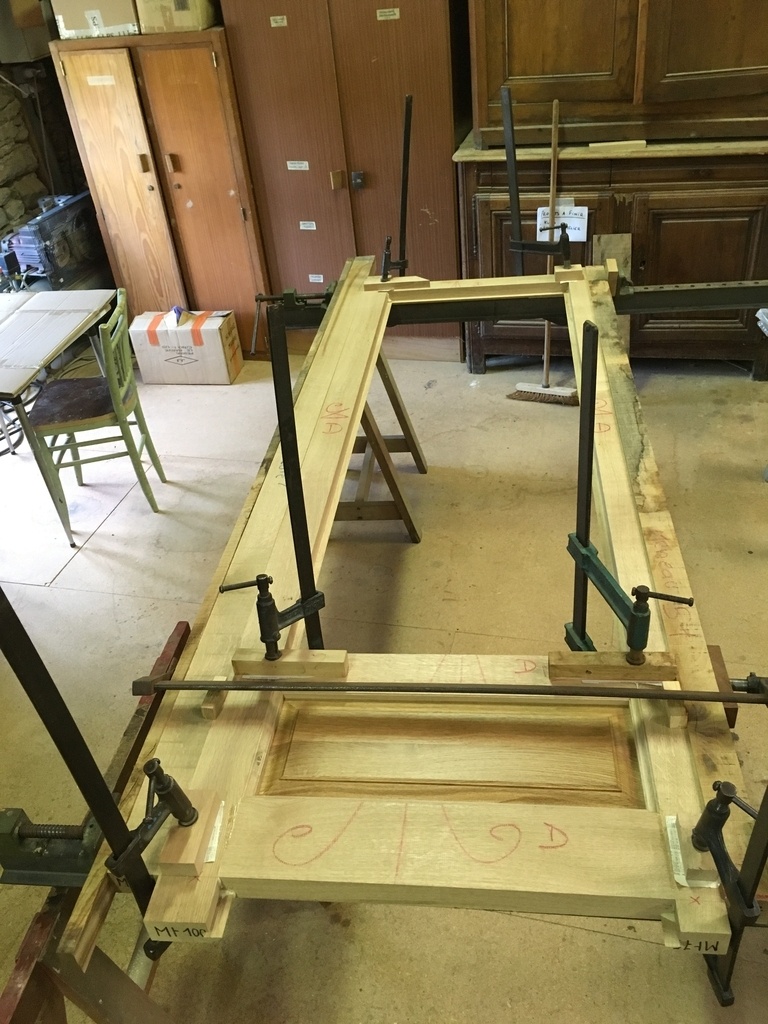

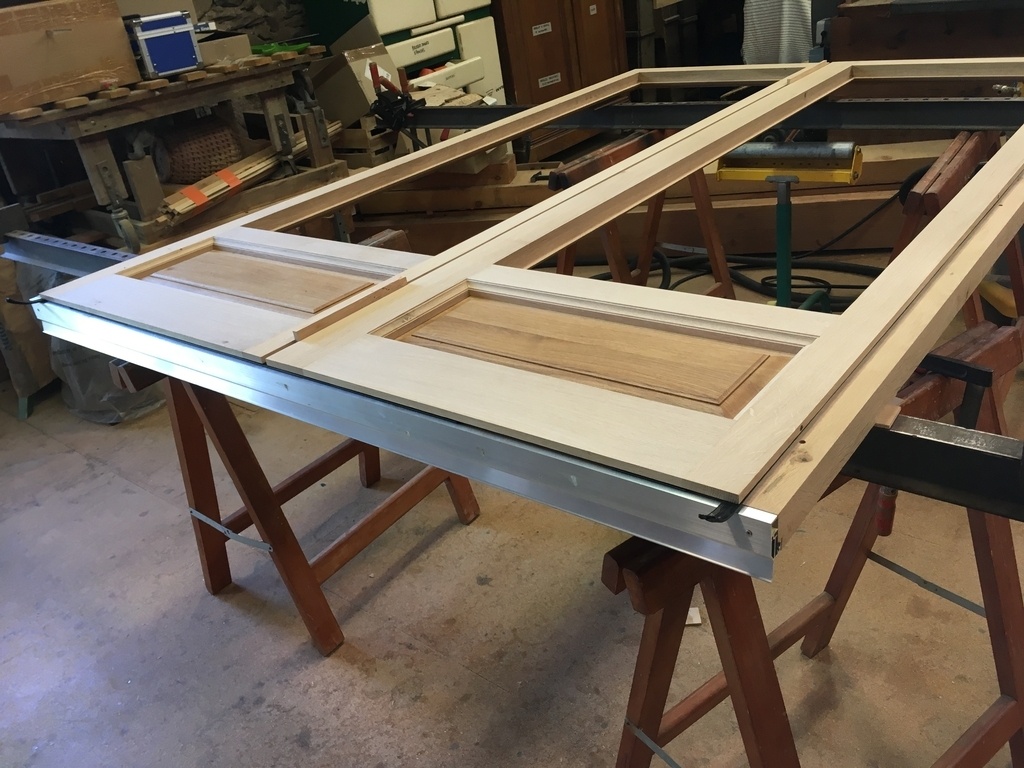

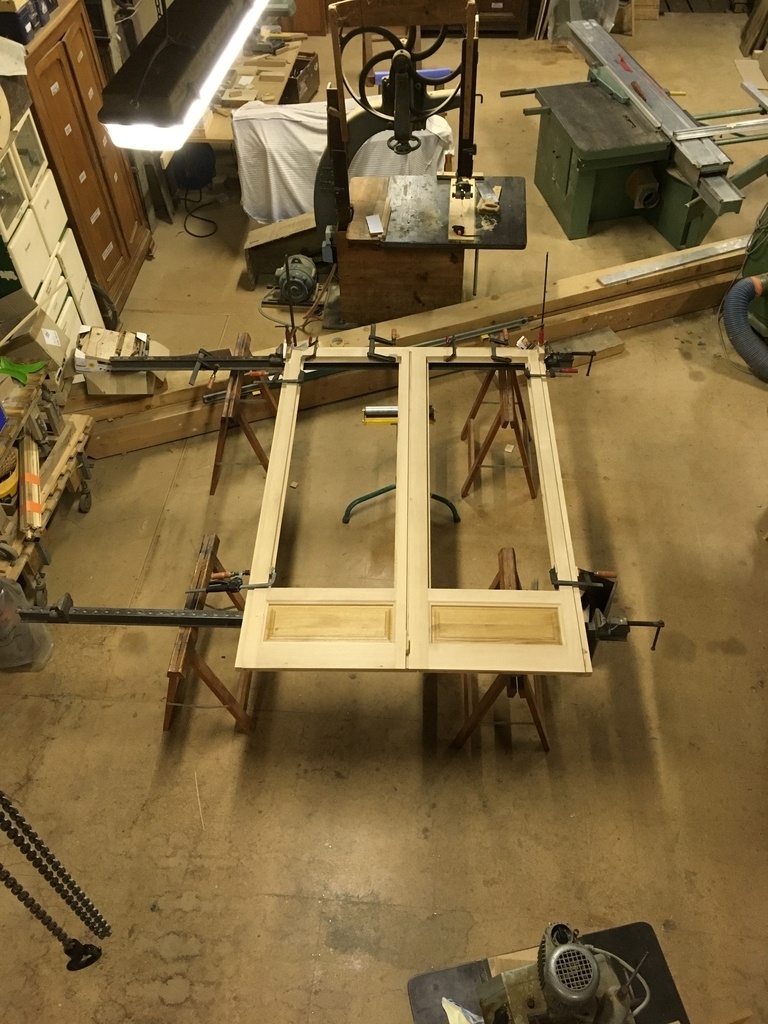

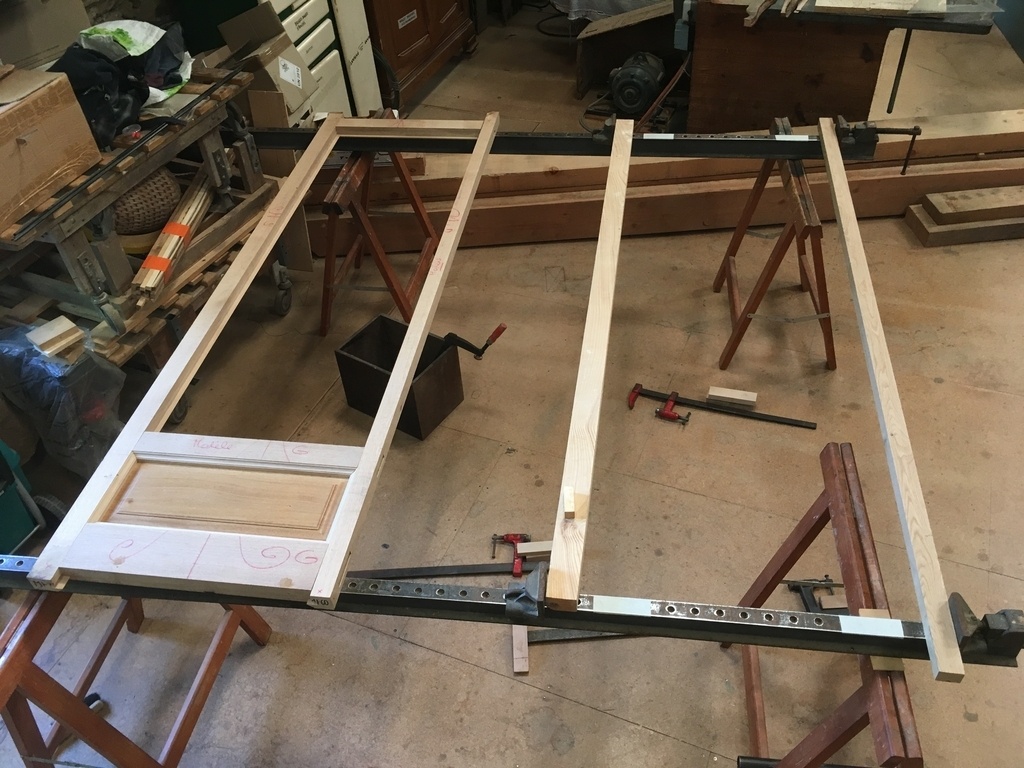

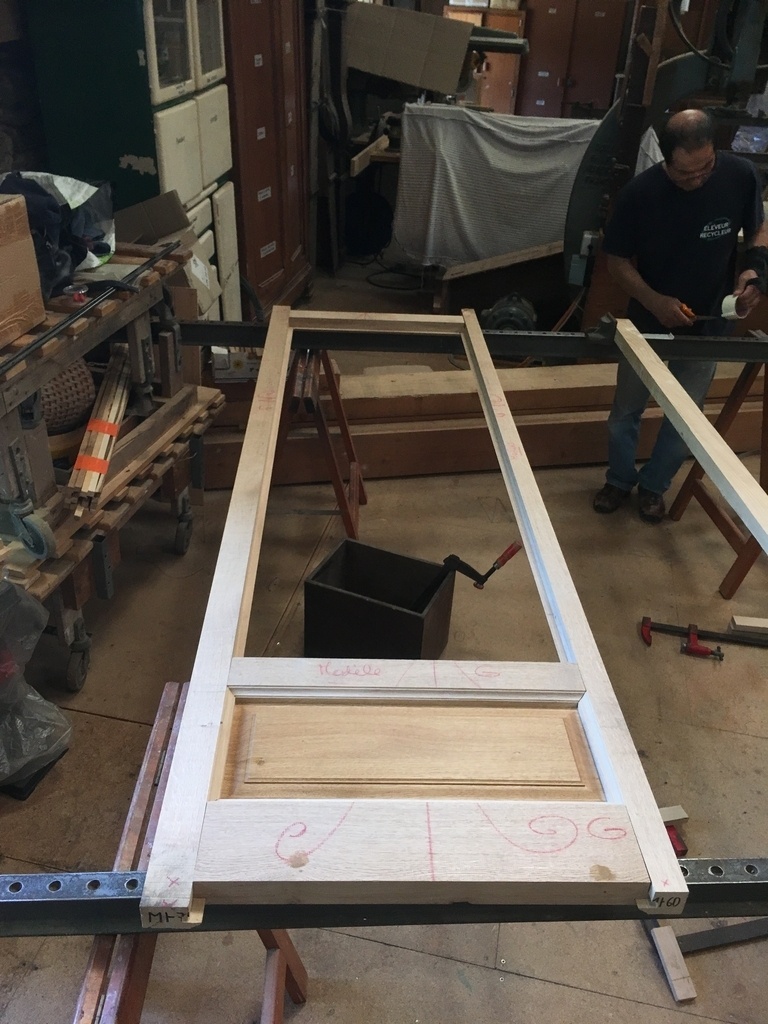

L'ensemble est ensuite monté à blanc sur des serre-joints dormants, puis collé à la colle PU de chez Kleiberit, celle qui gonfle !

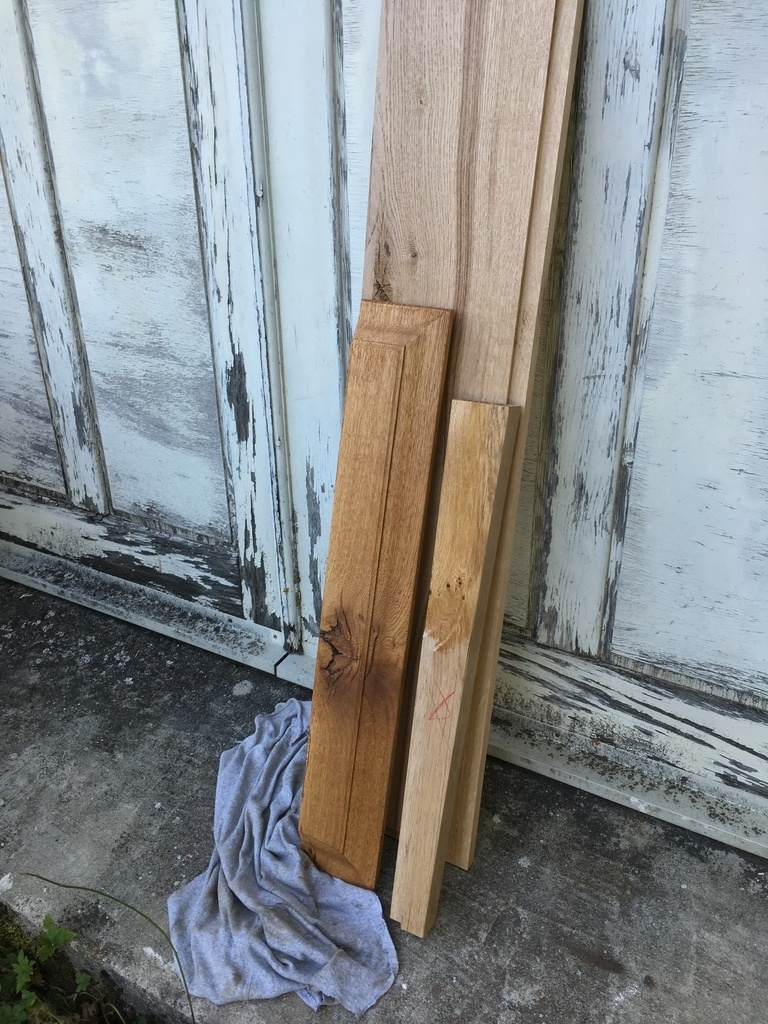

Le panneau bas en massif est lasuré avant sa mise en place. On teste les teintes des lasures sur des chutes. Il y aura une teinte plus foncée pour l'extérieur (meilleure résistance aux UV), et une teinte incolore pour l'intérieur, un peu plus moderne.

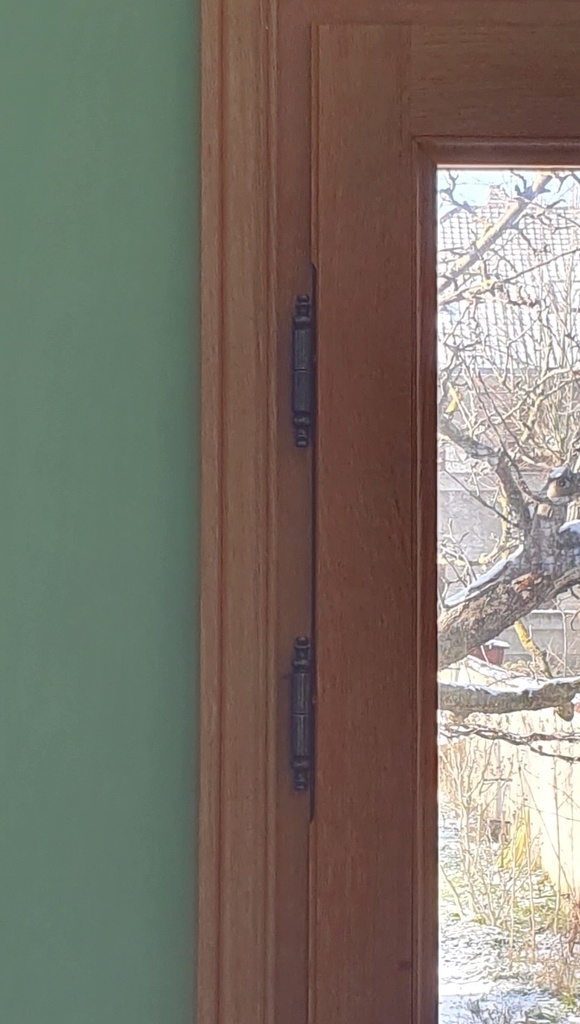

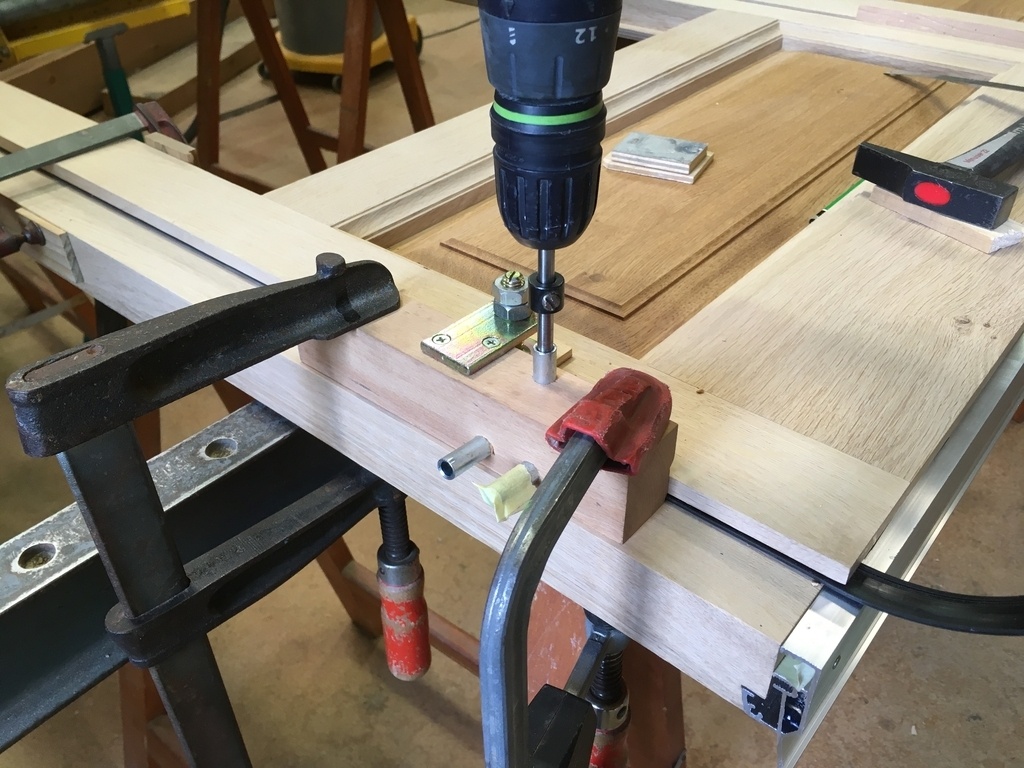

Enfin, on pose les paumelles avec un guide, qui finalement s'avérera faux et on sera obligés de bidouiller pour rattraper le coup (mauvais écartement). On doit finalement défoncer une partie du congé du montant ouvrant pour rapprocher les paumelles 🤬

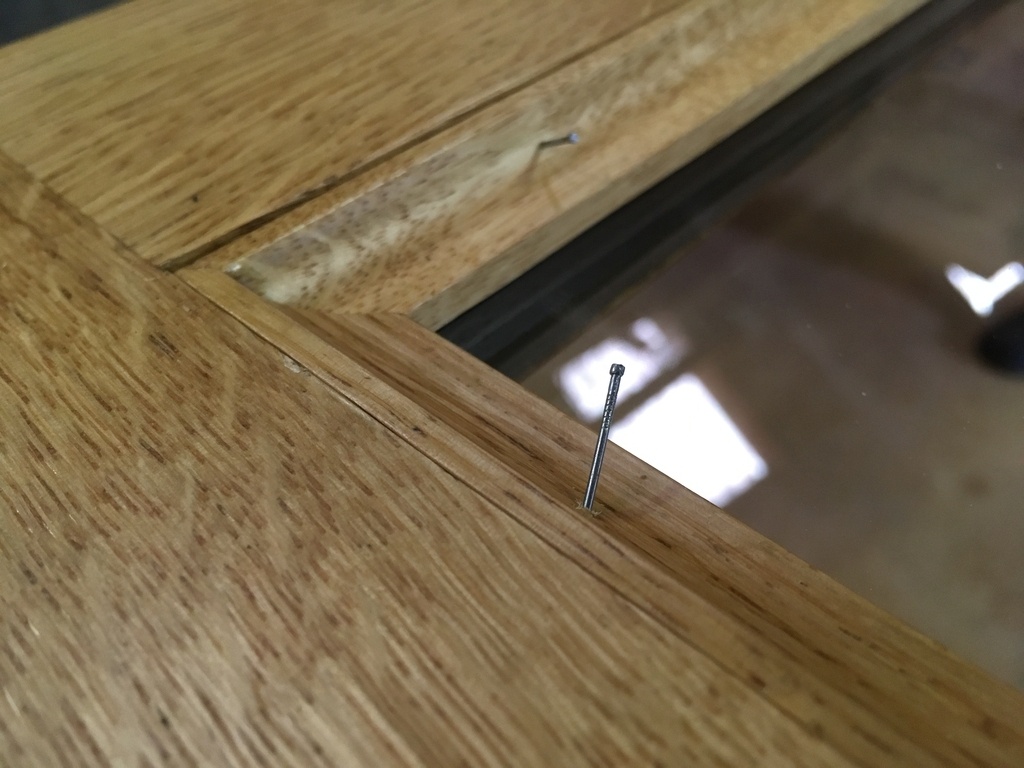

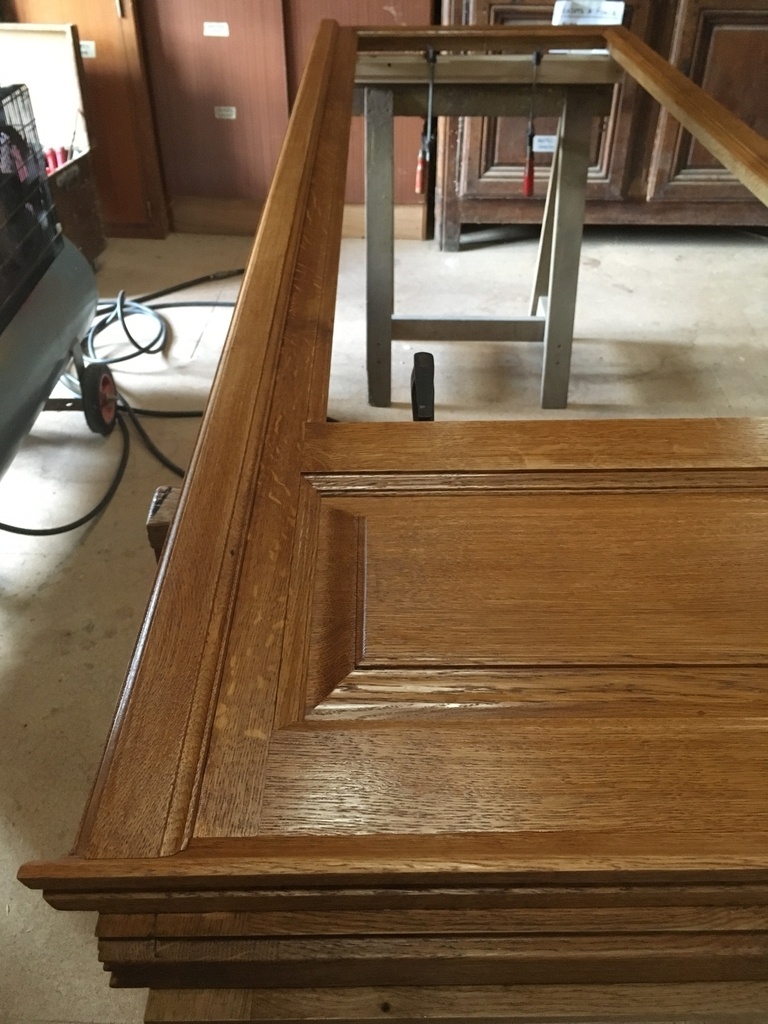

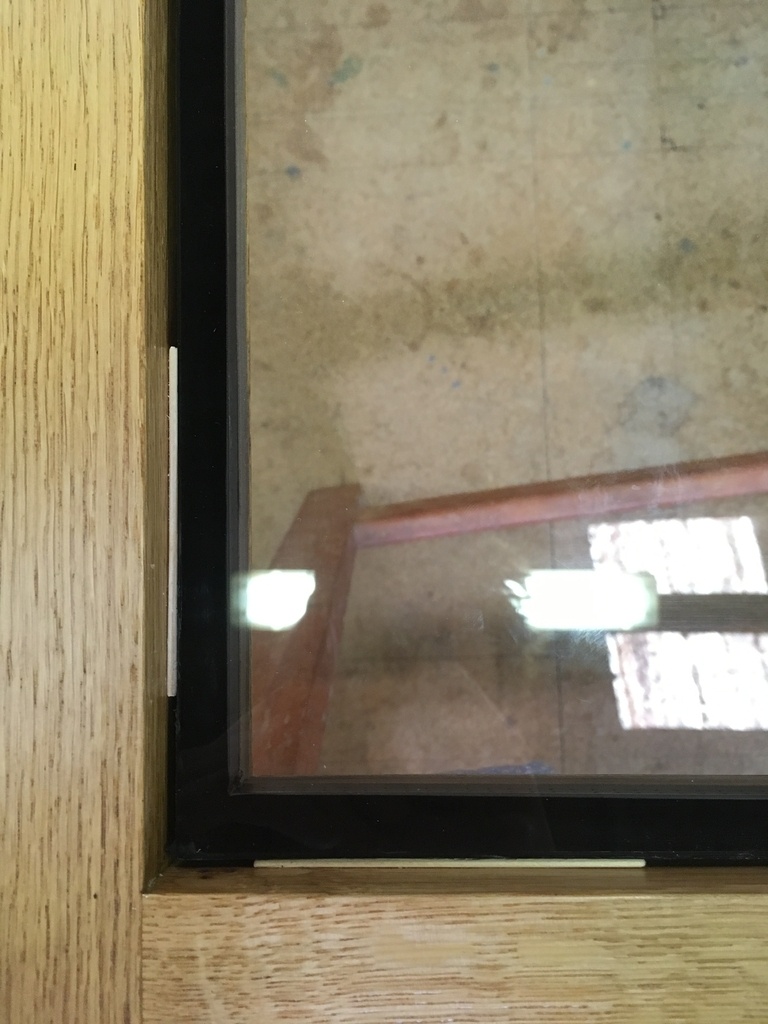

On lasure l'ensemble, on pose les vitrages, les joints, les parecloses.

Publié Mis à jour

Partager

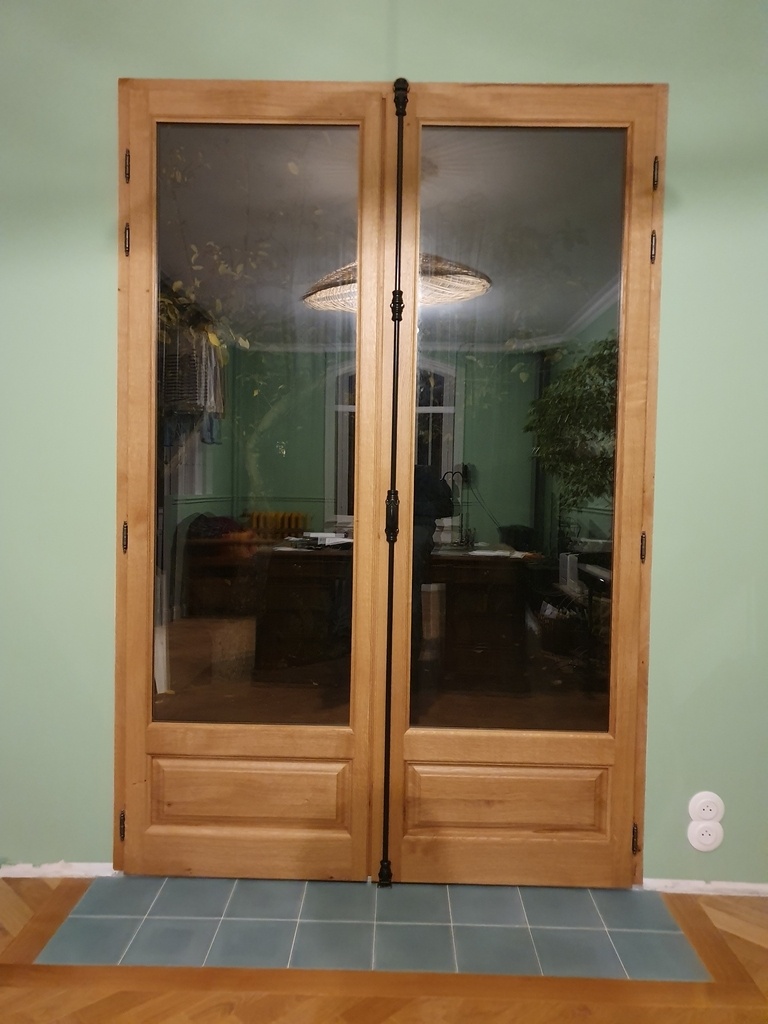

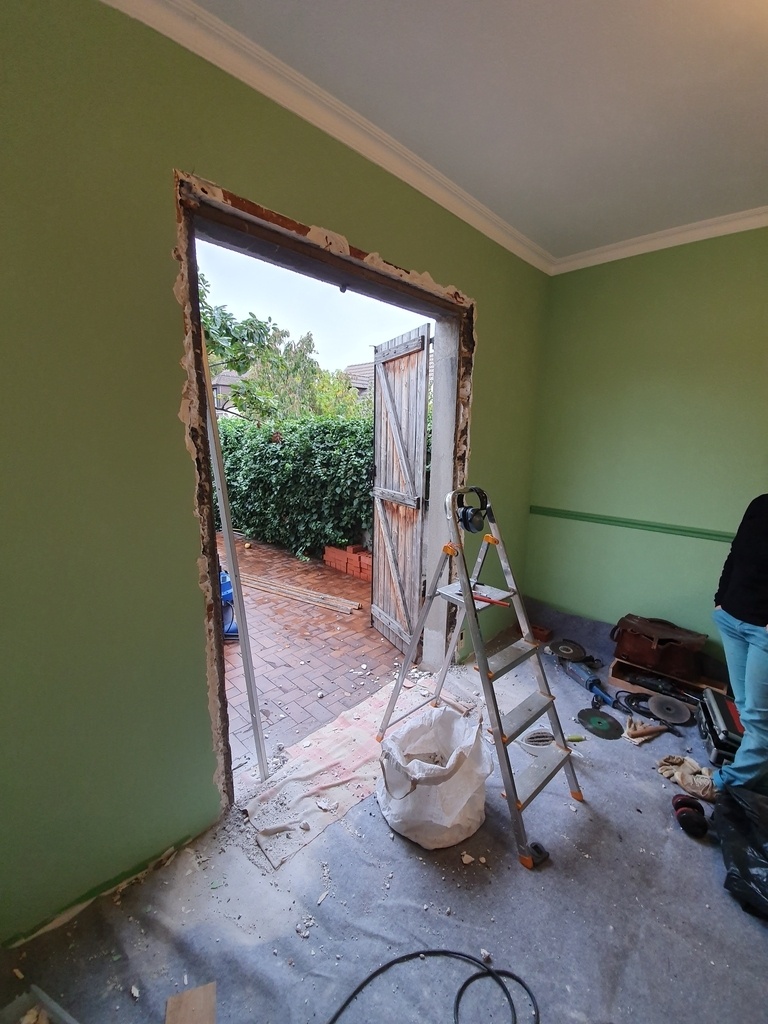

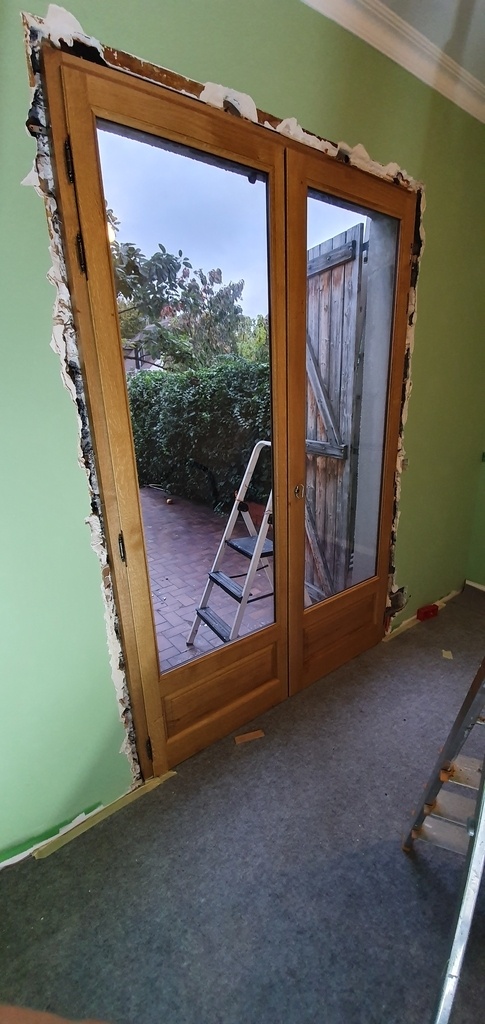

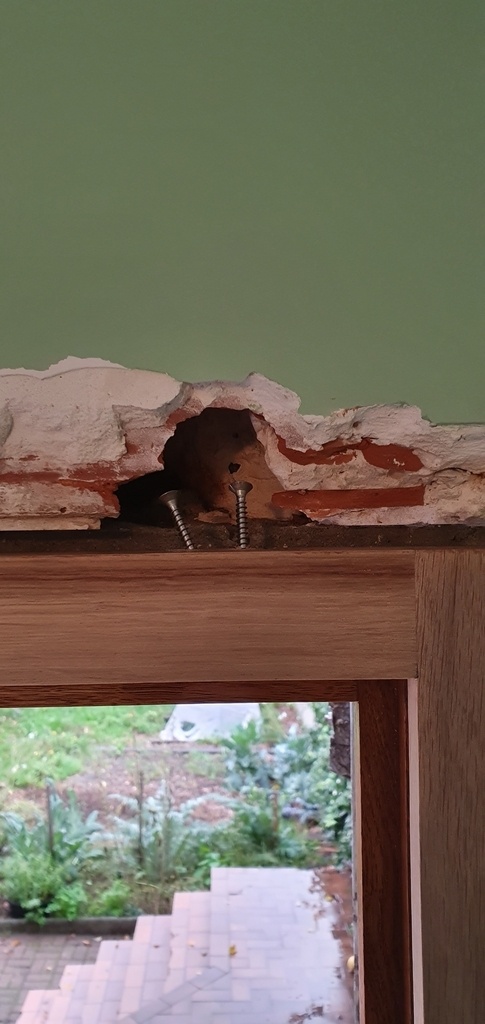

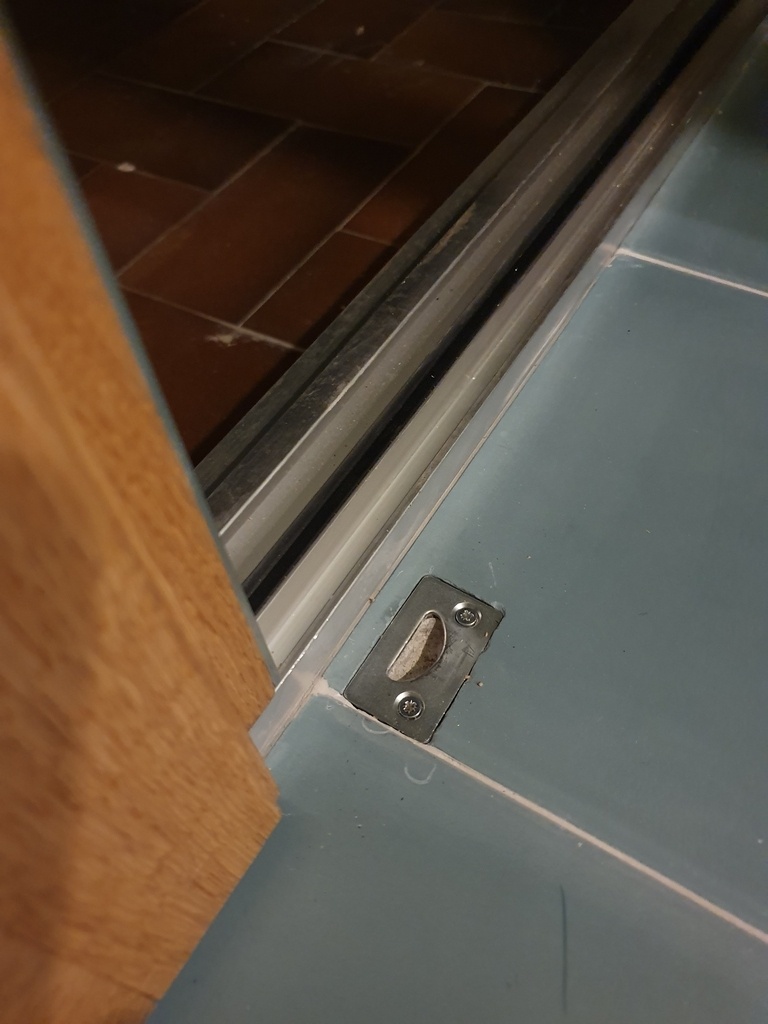

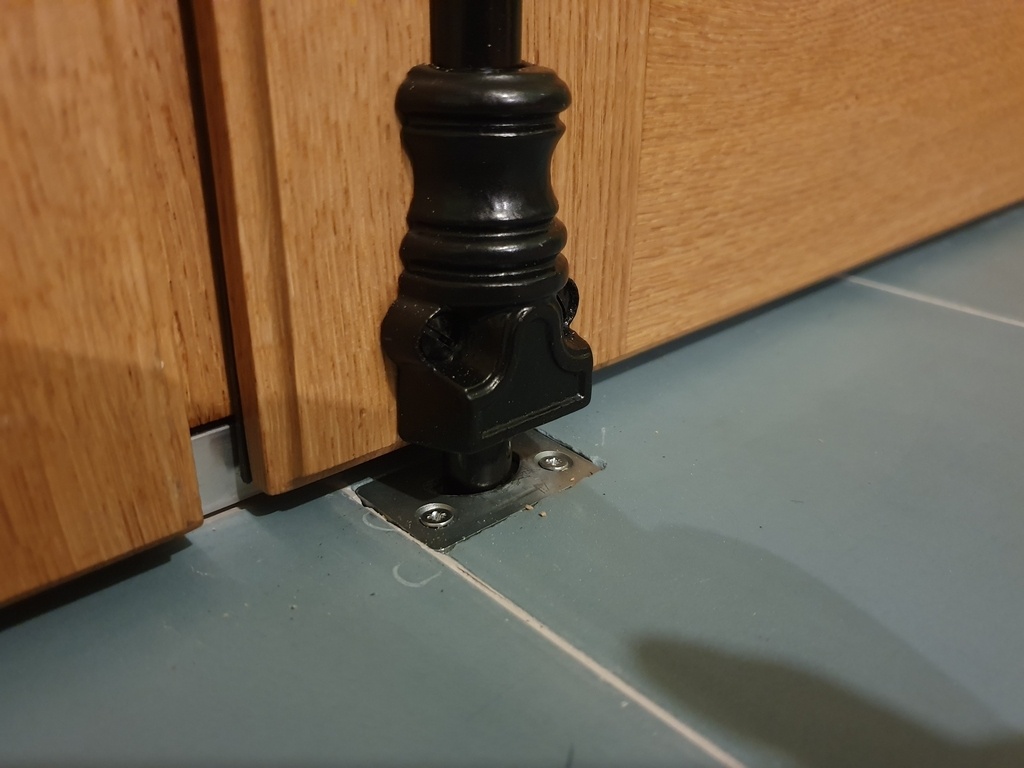

Pose de la porte fenêtre

Publié

Partager

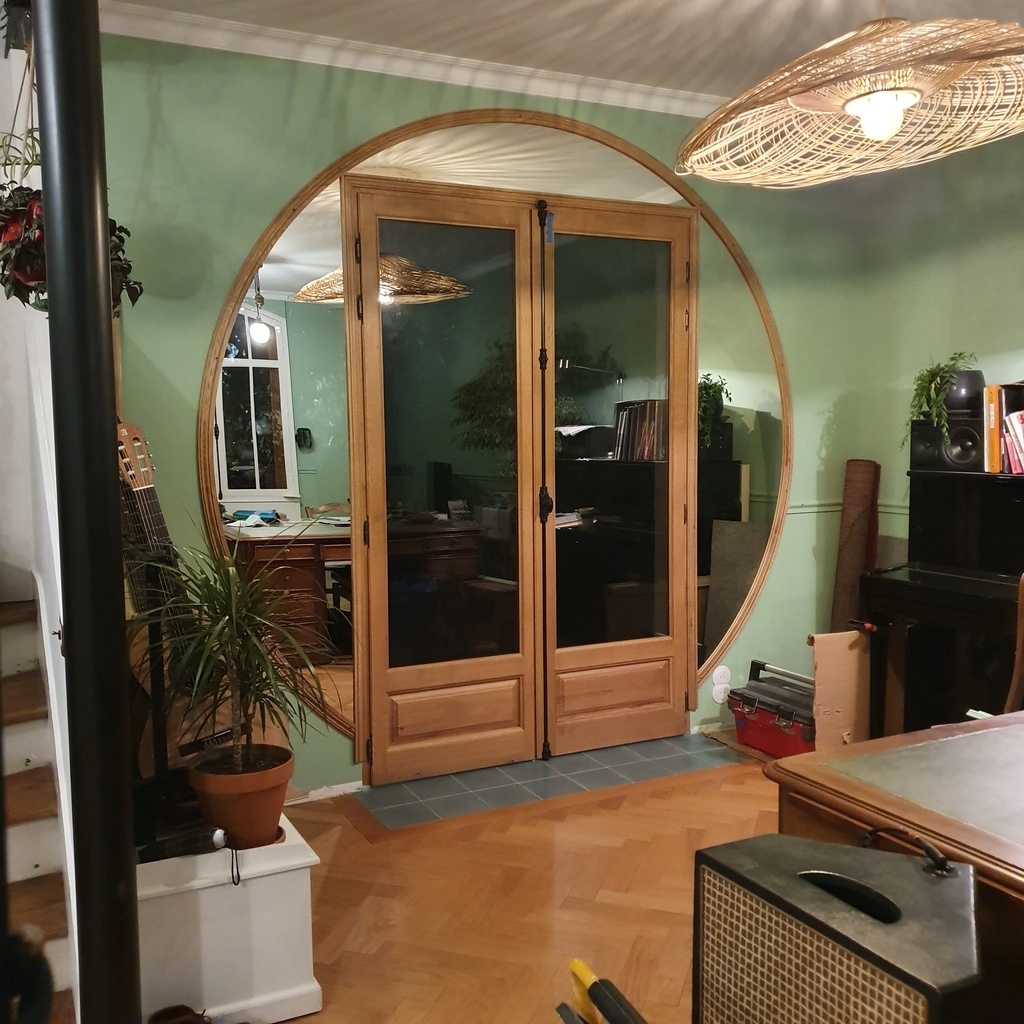

Cadre arrondi avec miroirs

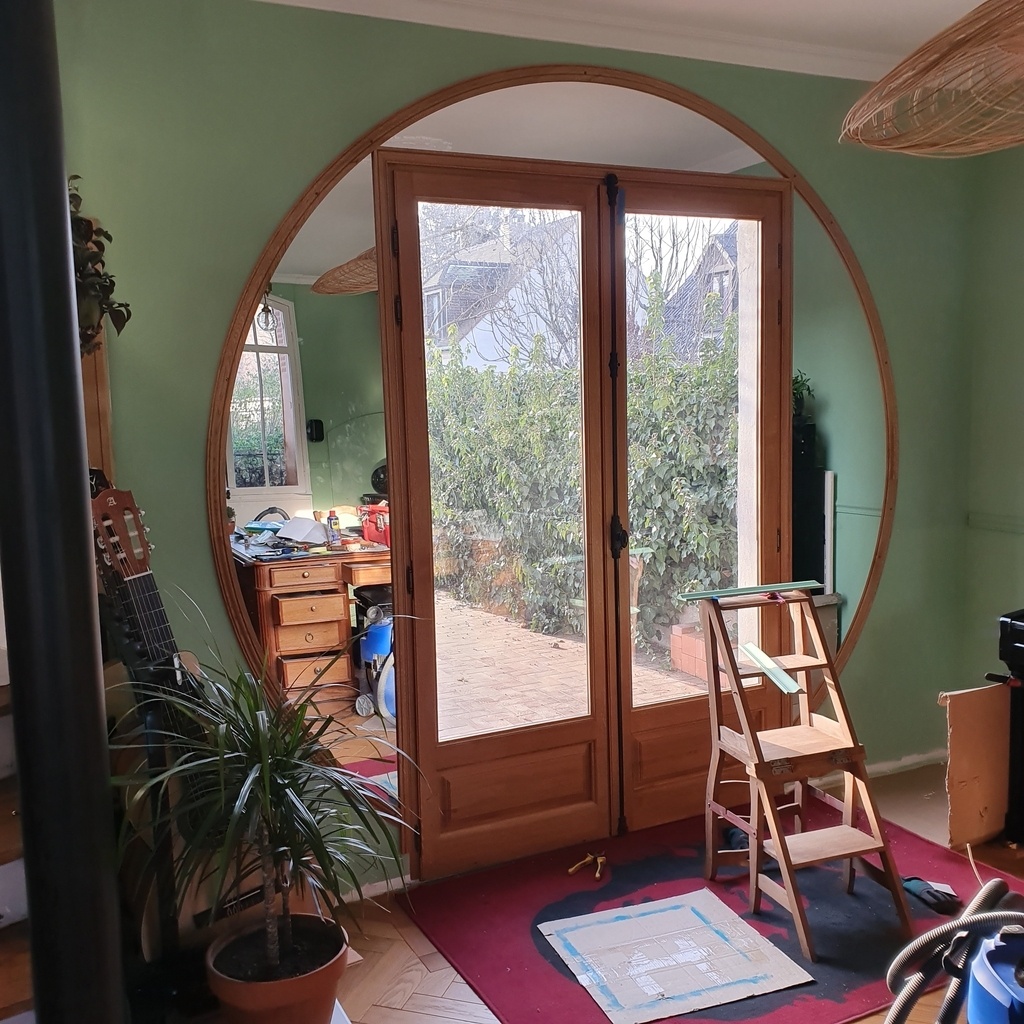

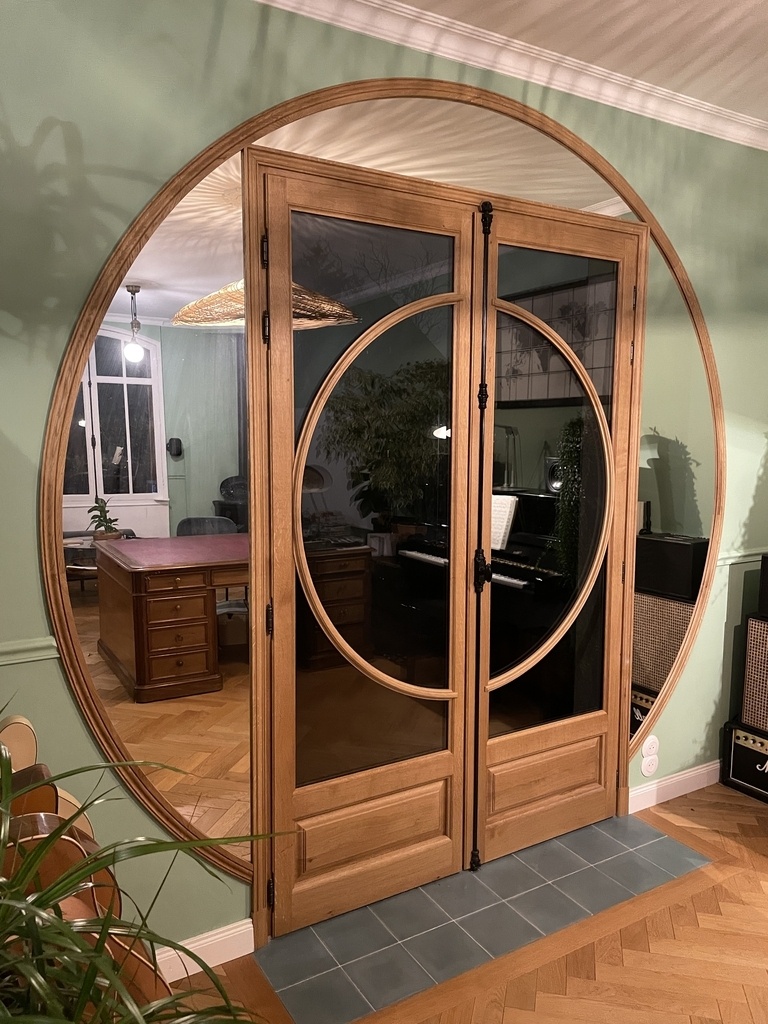

Le principe c'est d'avoir une feuillure dans les chambranles de la porte-fenêtre pour accueillir 3 miroirs.
3 grandes "baguettes" façon cimaises forment un cadre arrondi, avec également une feuillure pour les miroirs.

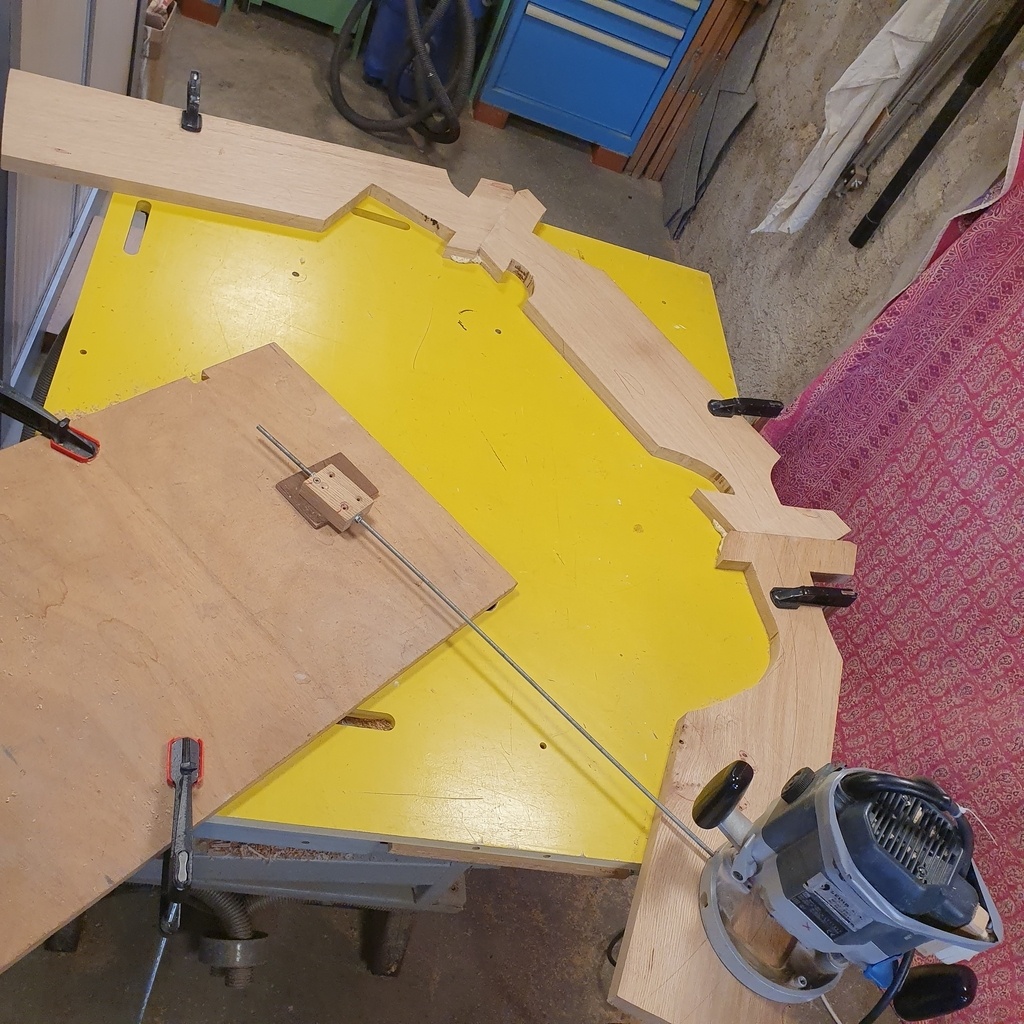

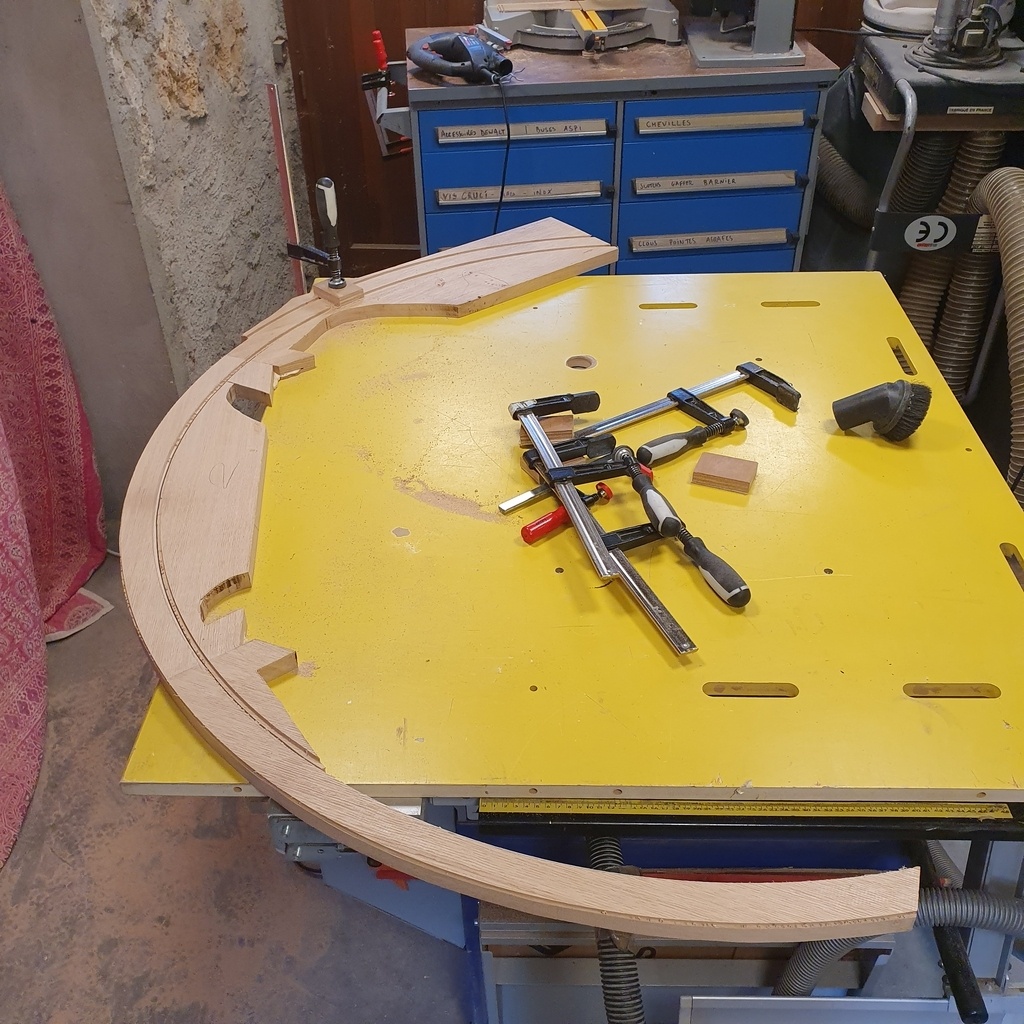

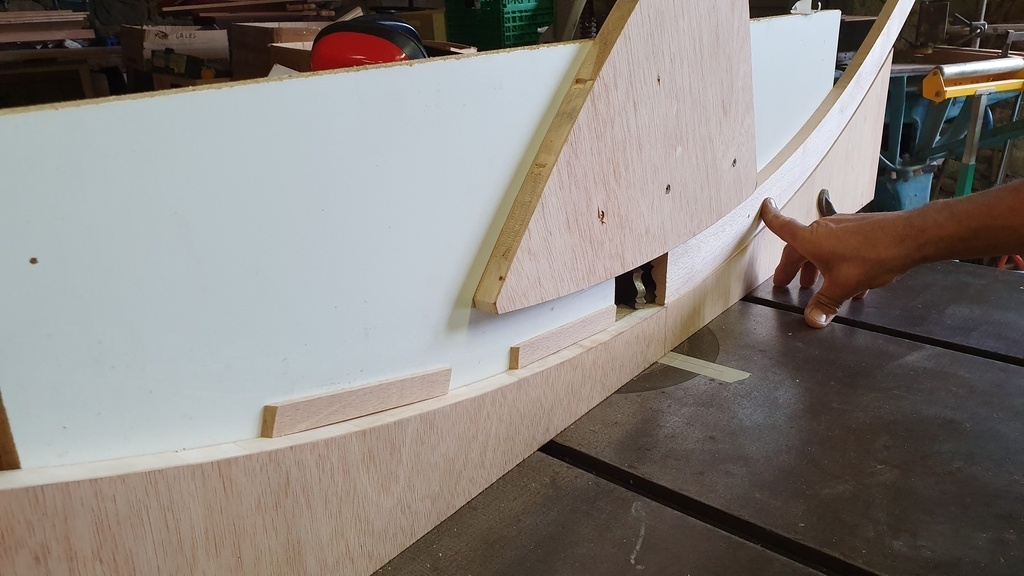

Elles sont en 6 morceaux, en massif, usinées à la toupie dans une sorte de berceau. On utilise là aussi un fer sur mesure, dans la lumière de l'arbre. Il est entendu que le travail au fer est une ancienne technique, aujourd'hui interdite dans la profession.
Je n'ai malheureusement pas pris beaucoup de photos de cette étape.

Le cadre est constitué de 3 morceaux .

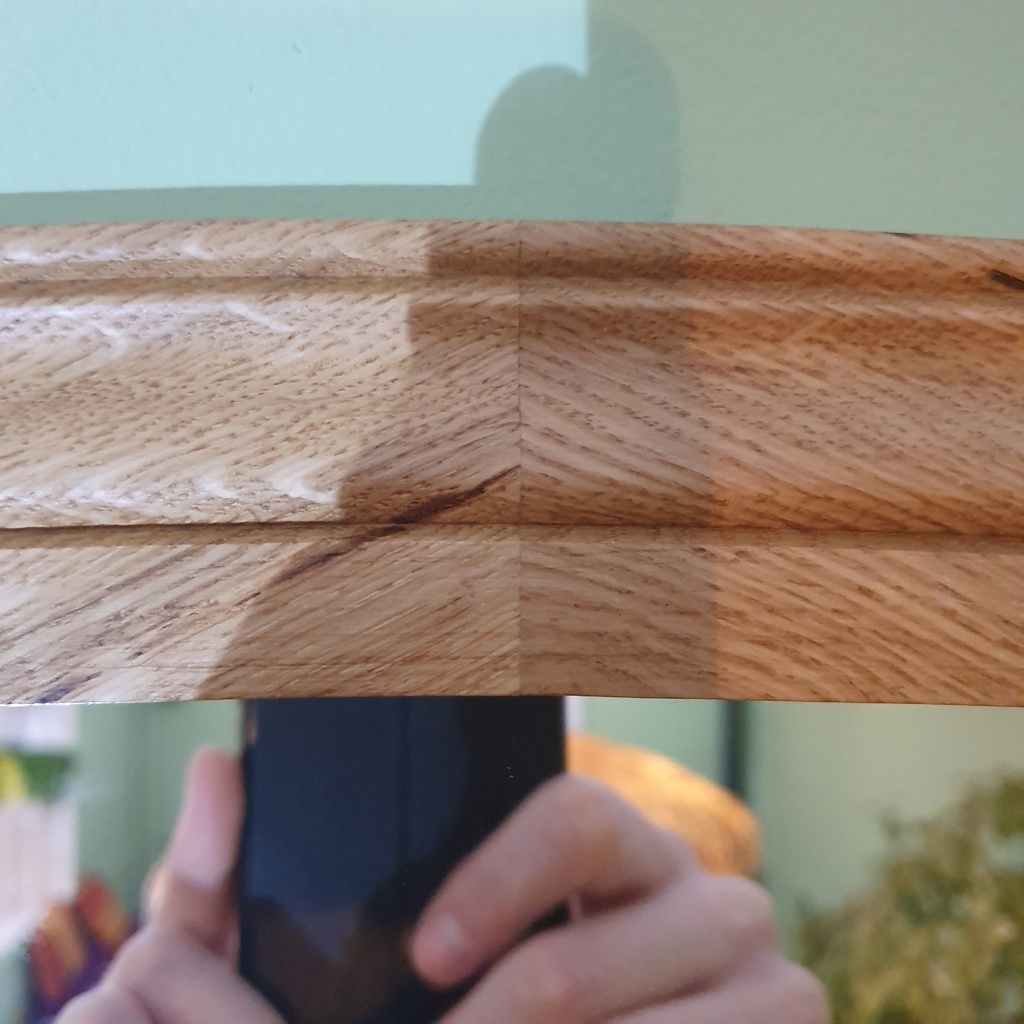

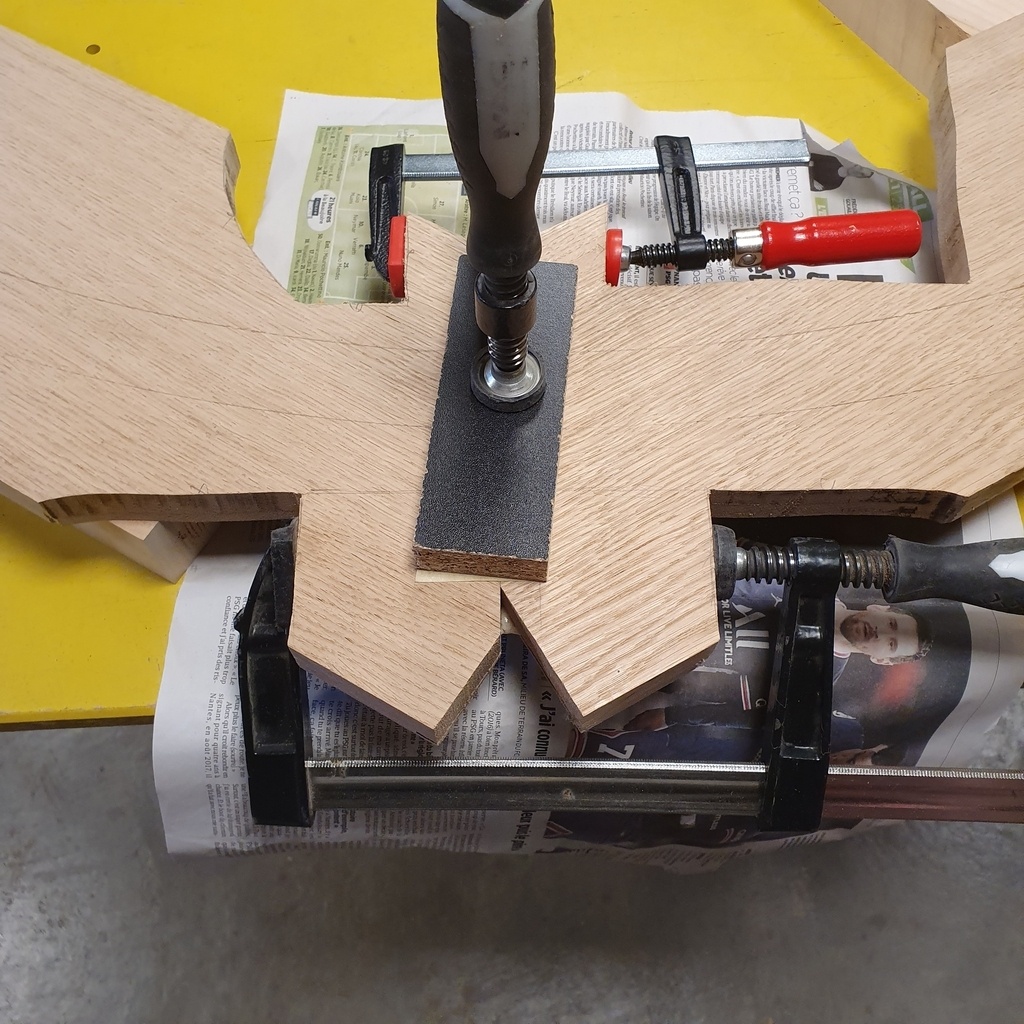

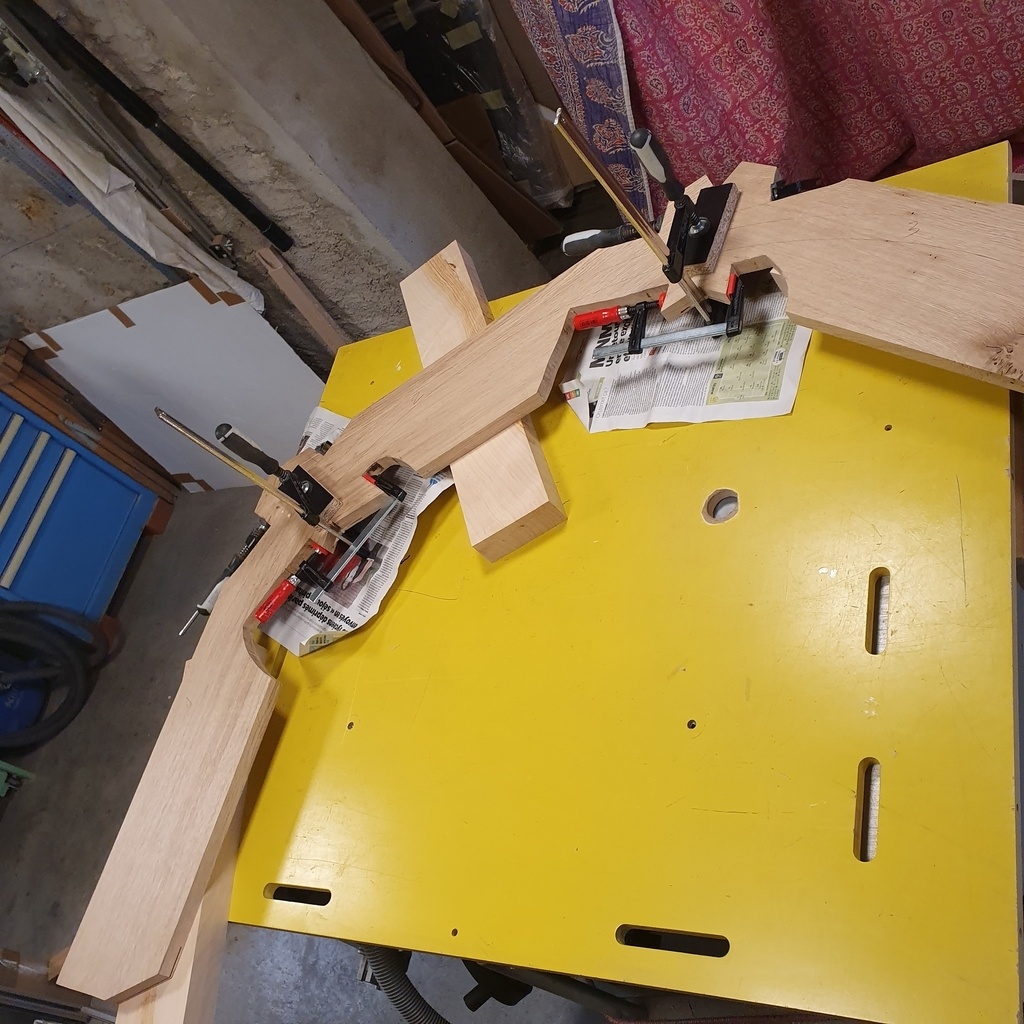

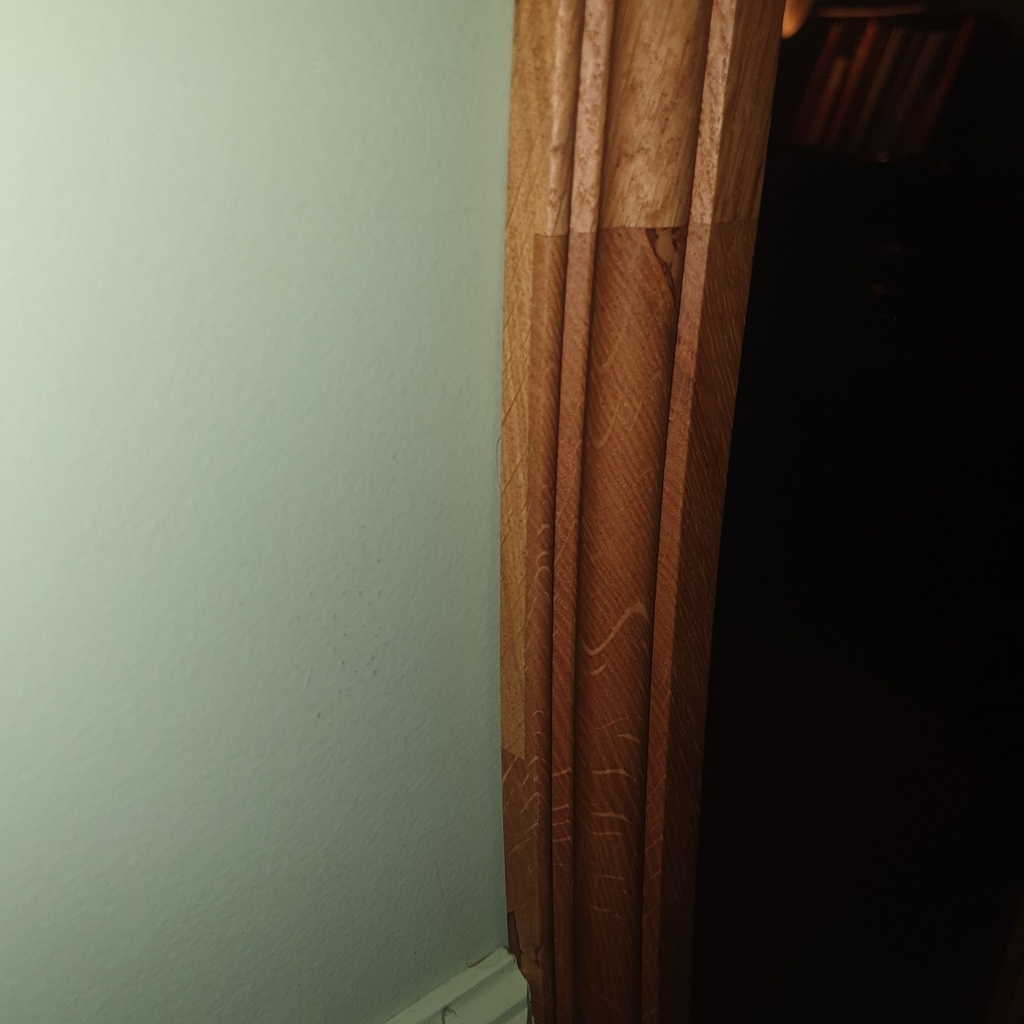

Chaque morceau est constitué de 2 bouts de bois pour respecter le sens du fil, tangent au possible. Ils sont collés entre-eux en entaille à mi-bois.

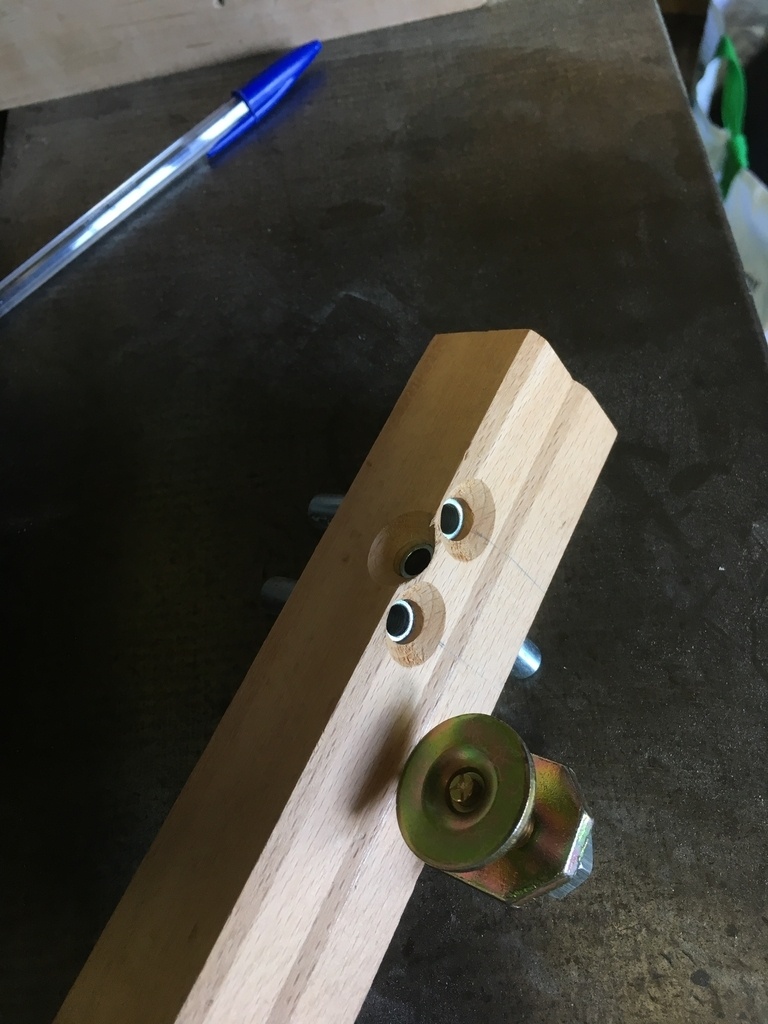

Les 3 morceaux sont ensuite aboutés sur le mur avec une sorte de domino fait maison.

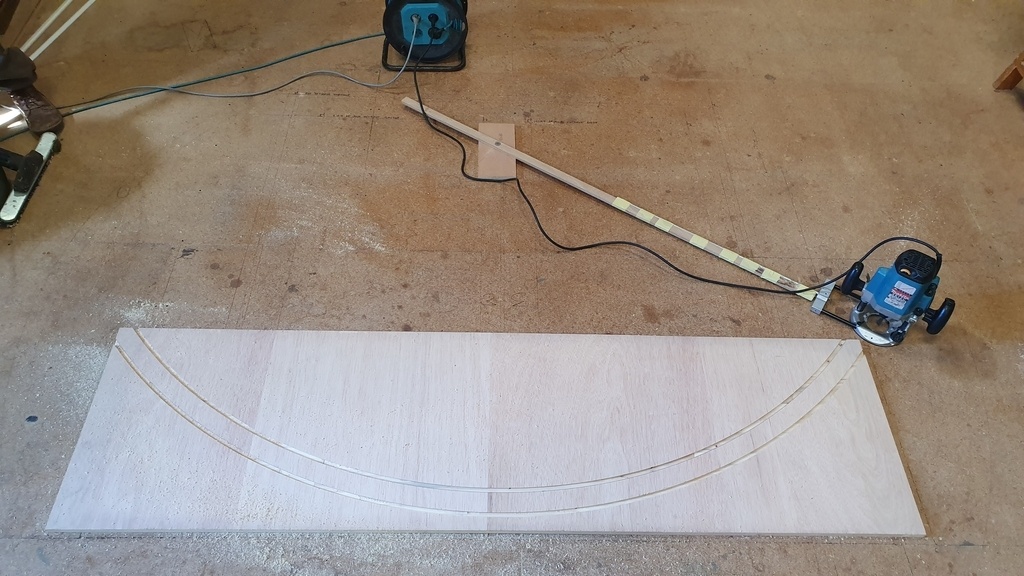

Un gabarit échelle 1 est fait pour les découpes des miroirs chez le fournisseur.

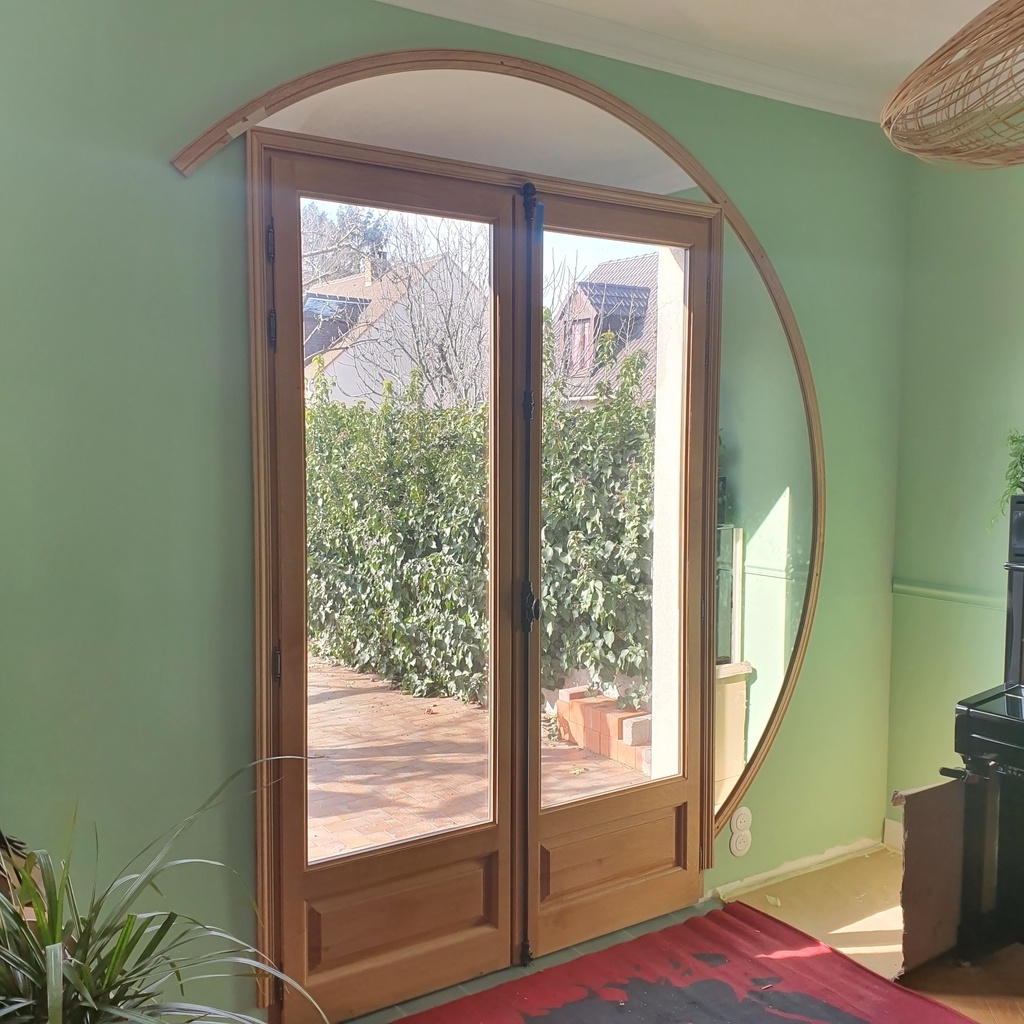

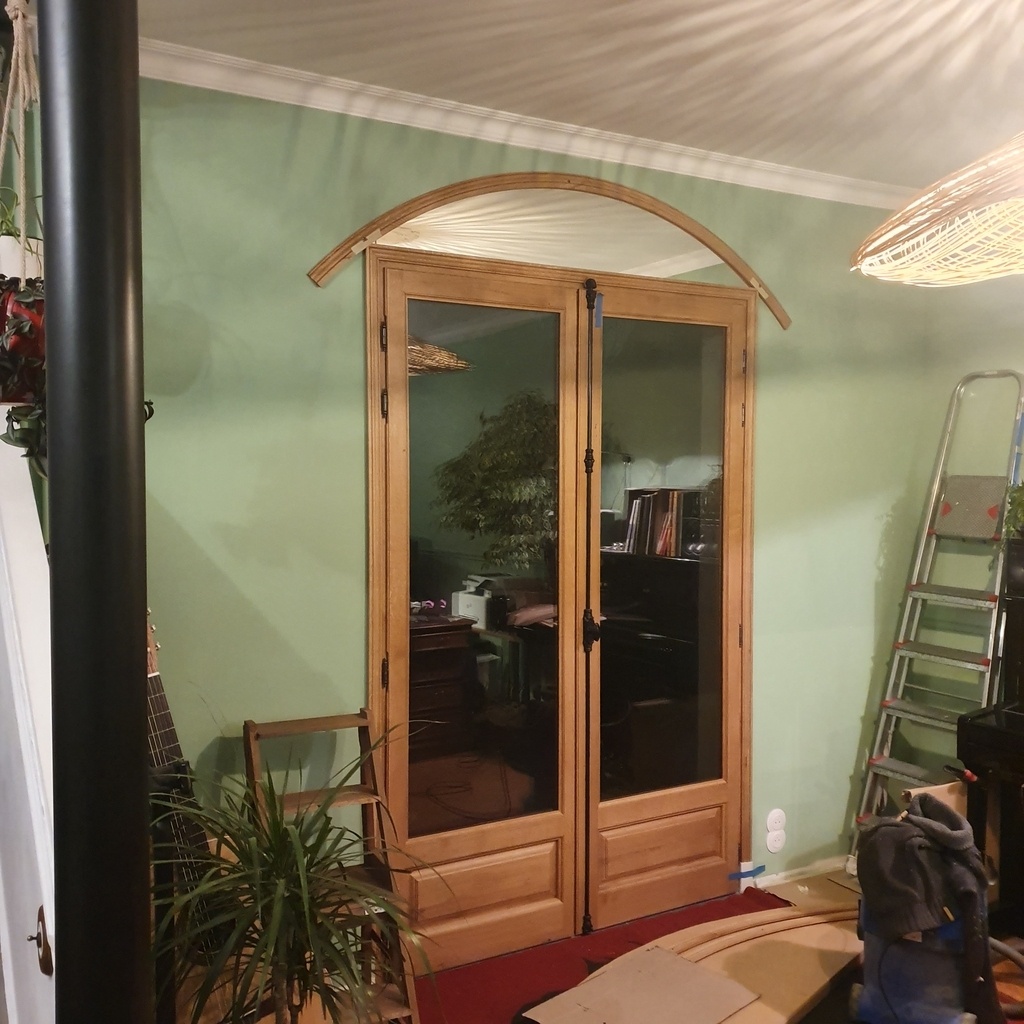

Les 3 morceaux sont posés successivement.

L'ensemble est vissé au mur, par dessus les miroirs.

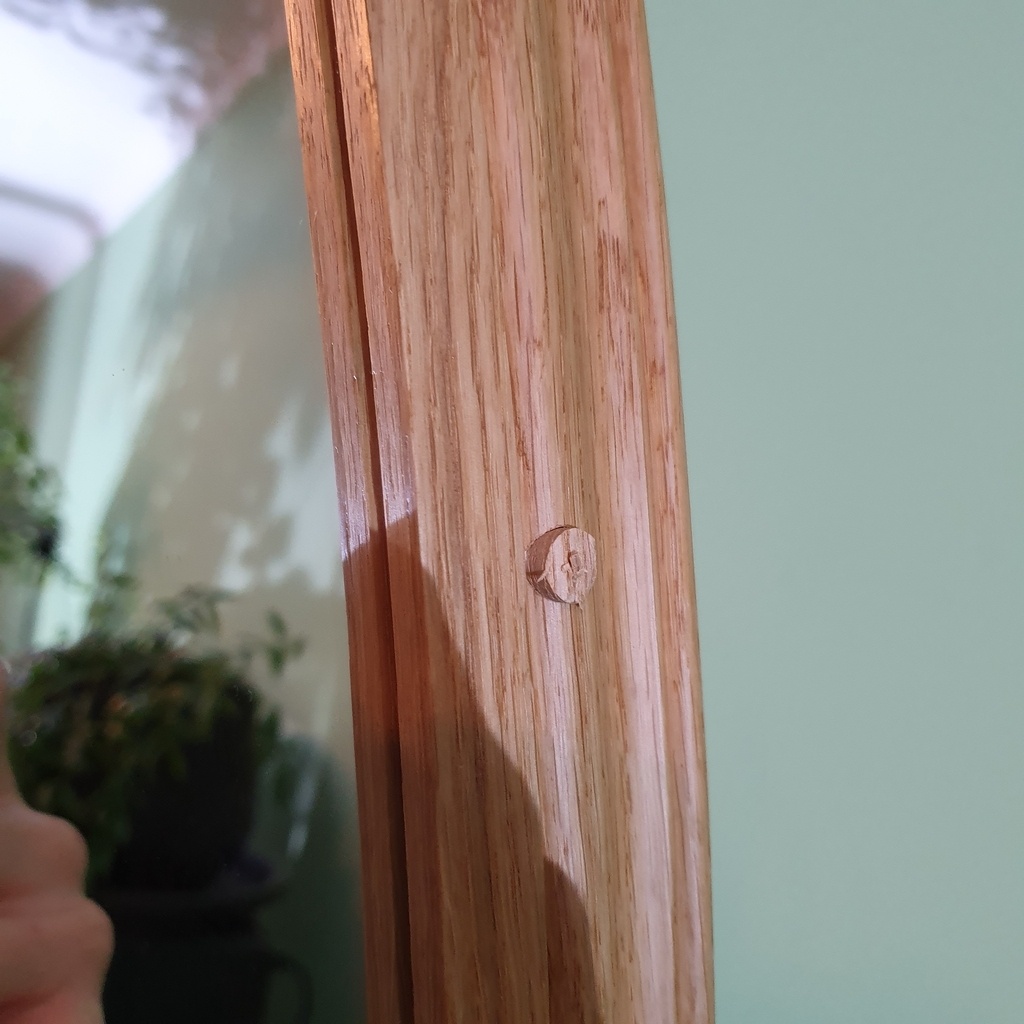

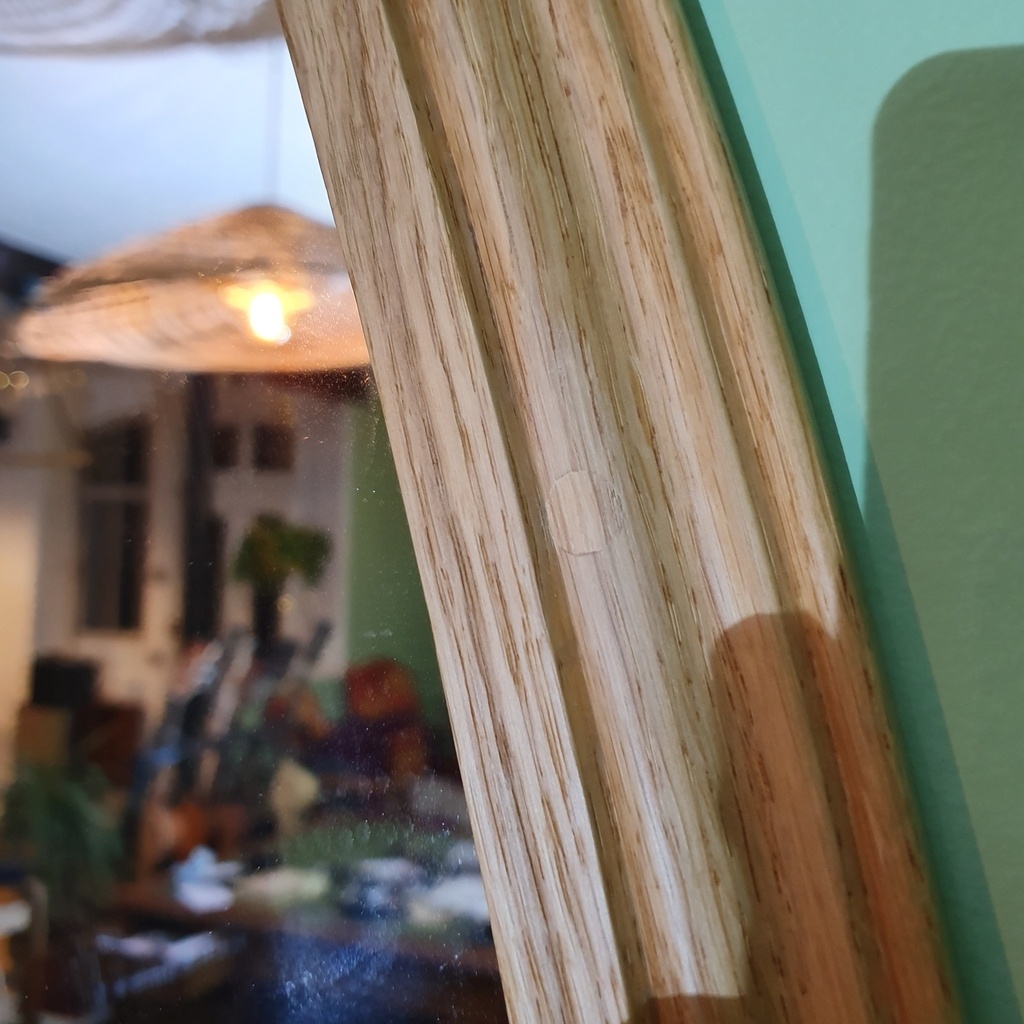

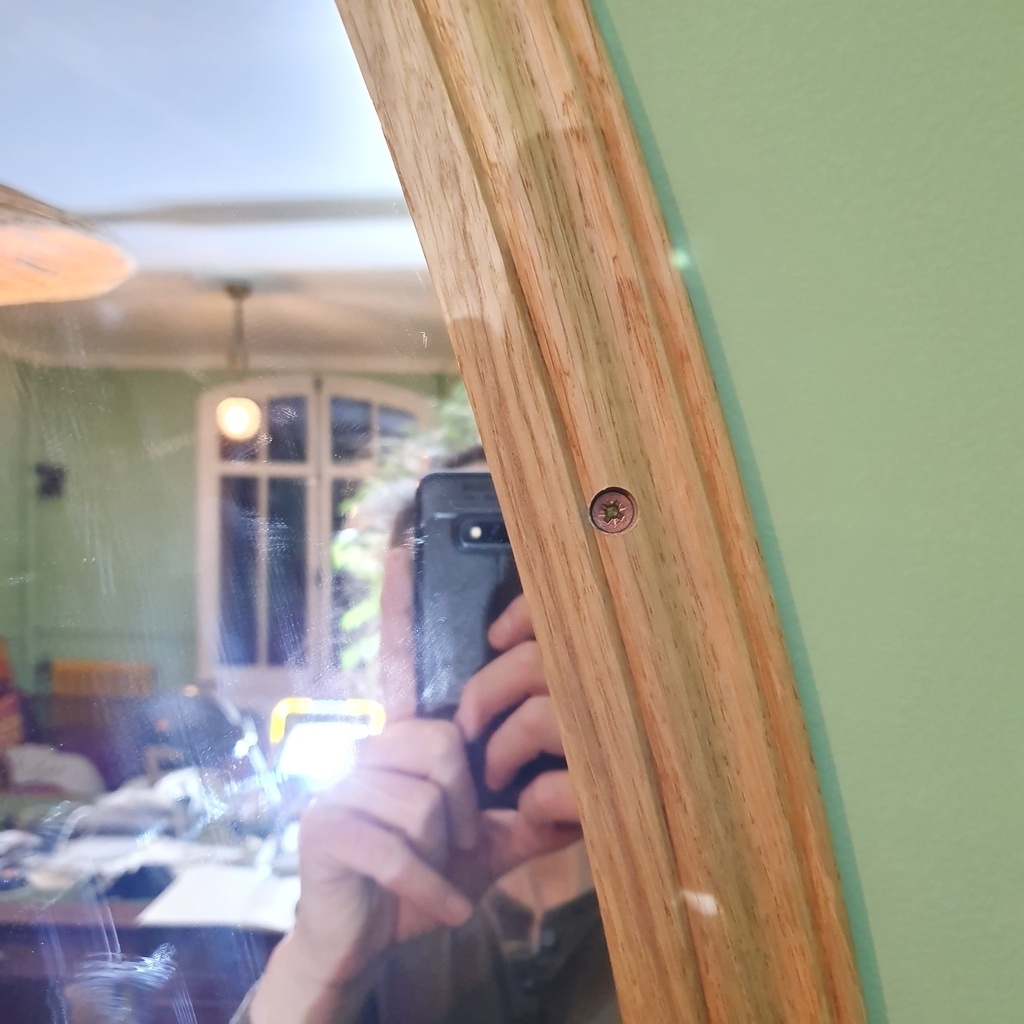

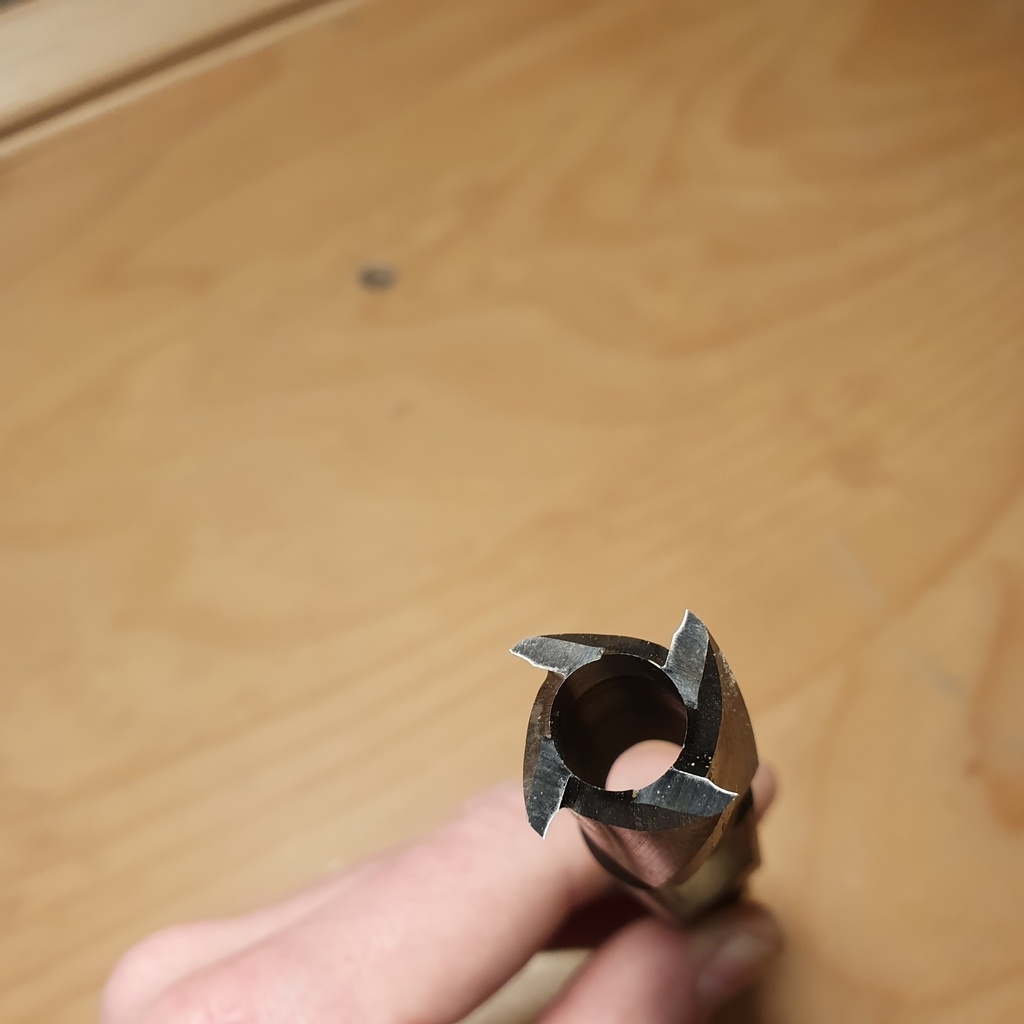

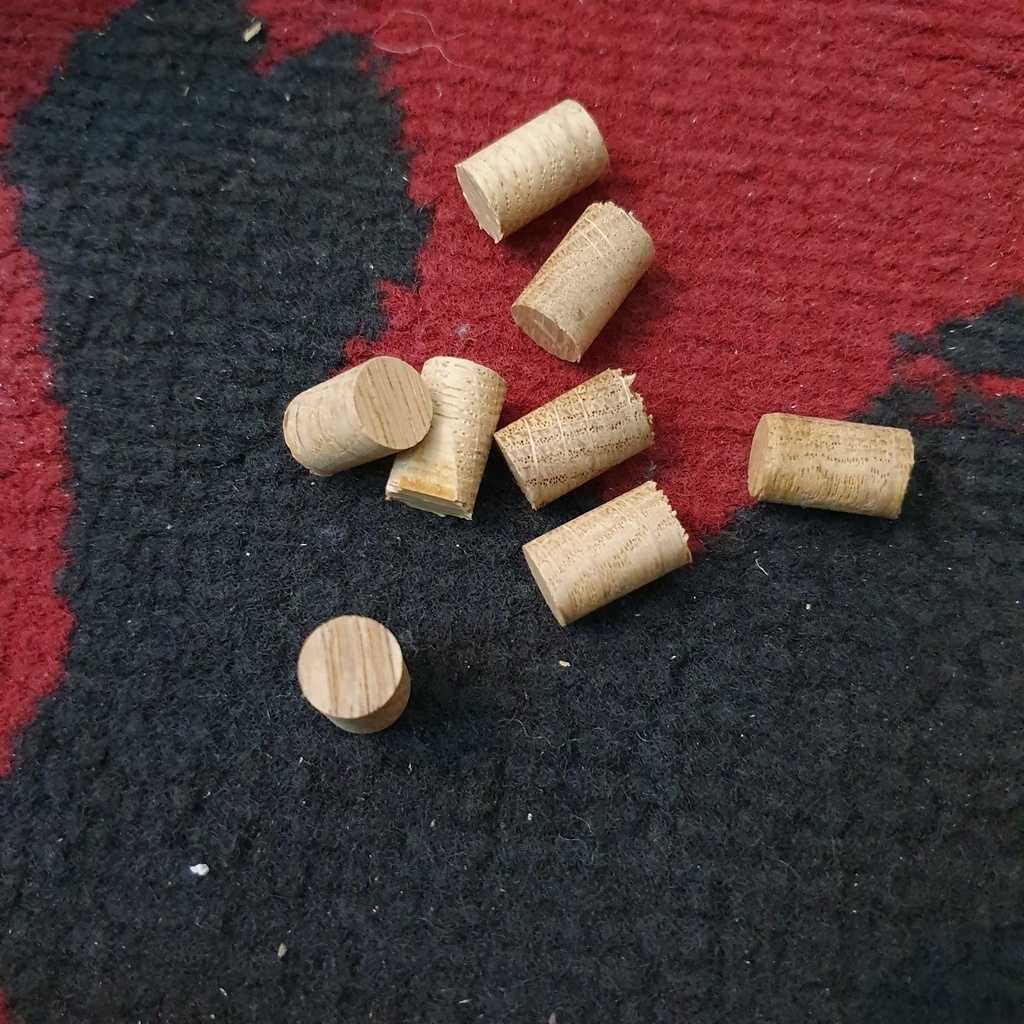

Les vis sont bouchonnées. Les bouchons sont tirés de la même planche de bois pour un obtenir un bon résultat.

Publié Mis à jour

Partager

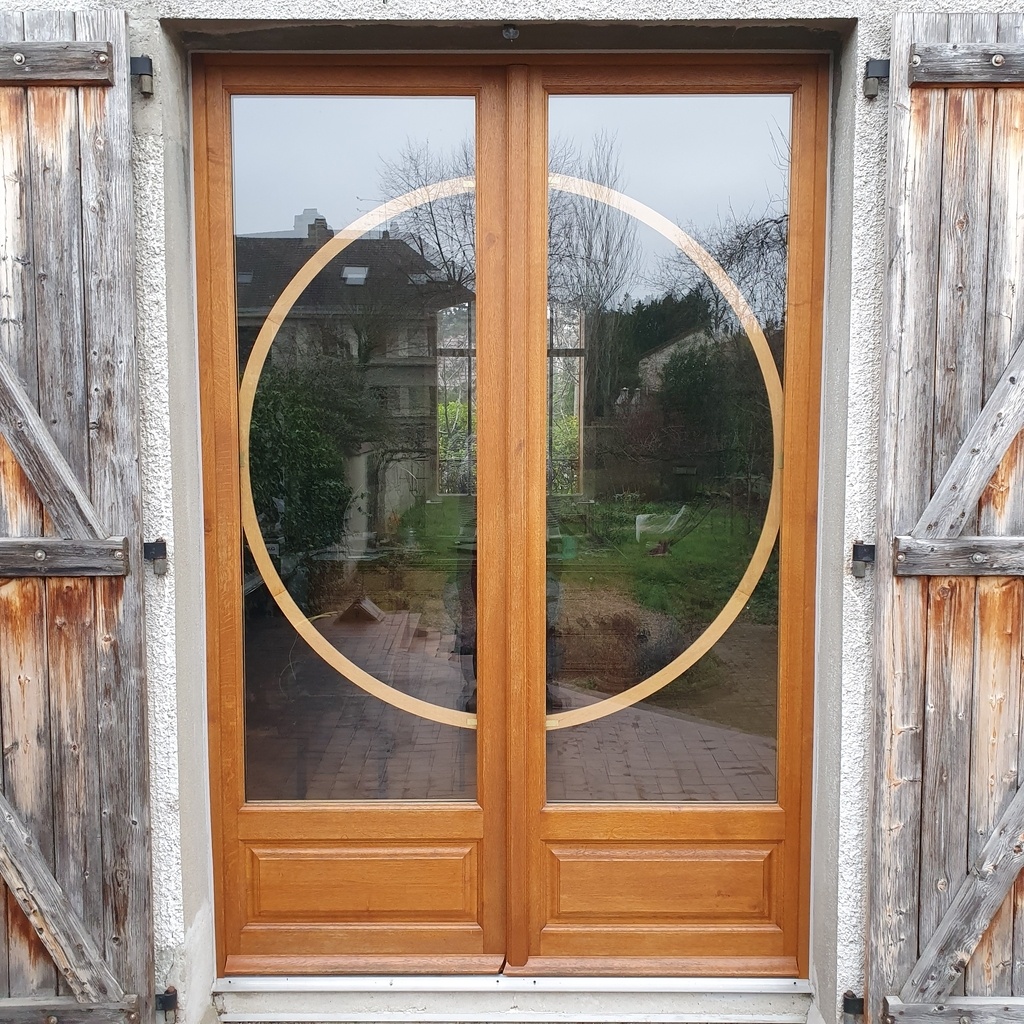

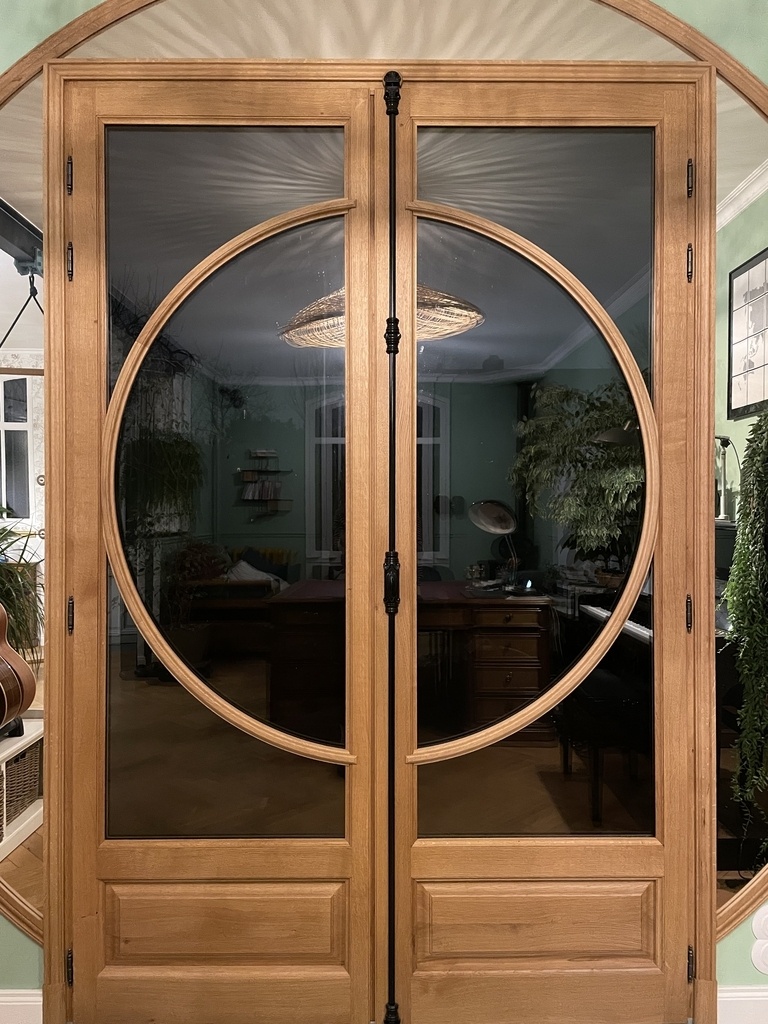

Petits bois arrondis

L'idée c'est d'avoir deux petits bois amovibles (pour le nettoyage des vitrages)
Ils forment un cercle et viennent parfaire l'ensemble.

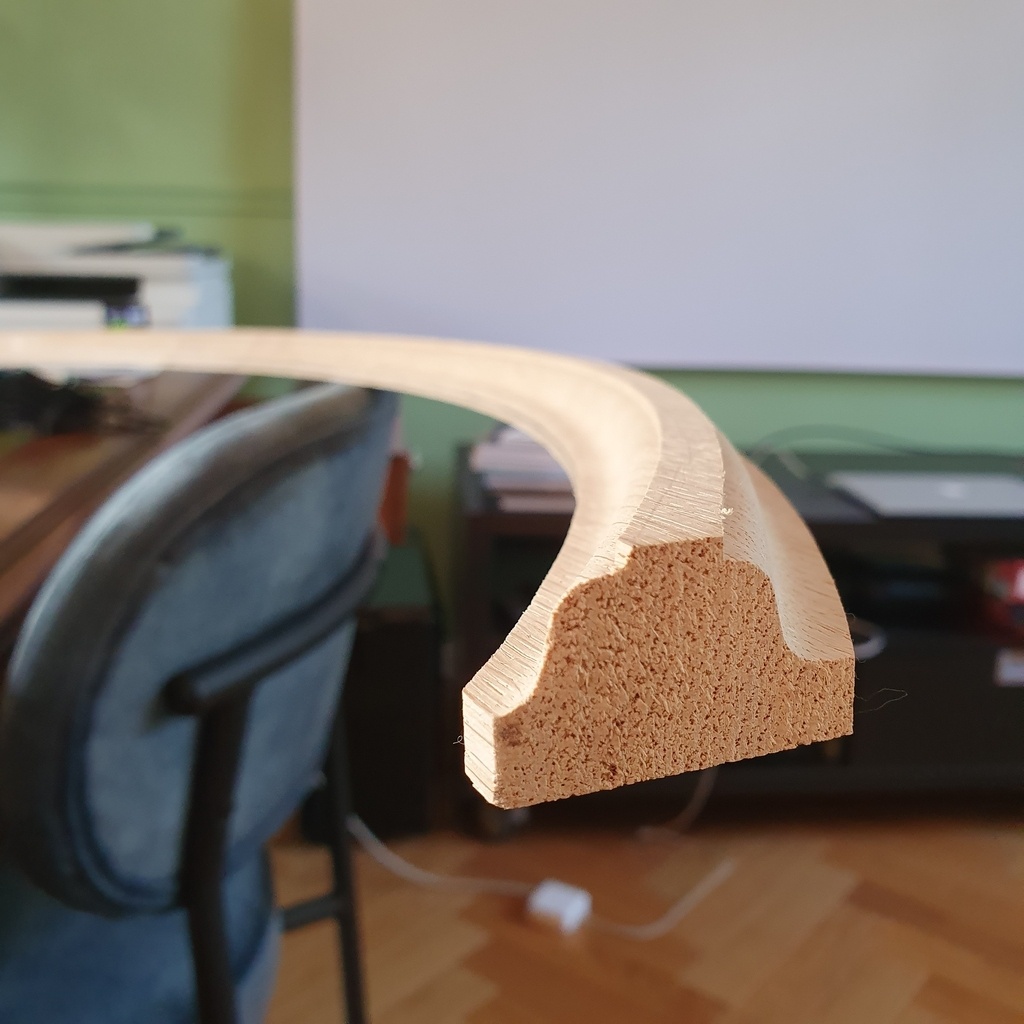

Ils sont fabriqués en massif avec la même méthode que les 3 pièces du grand cadre arrondi.

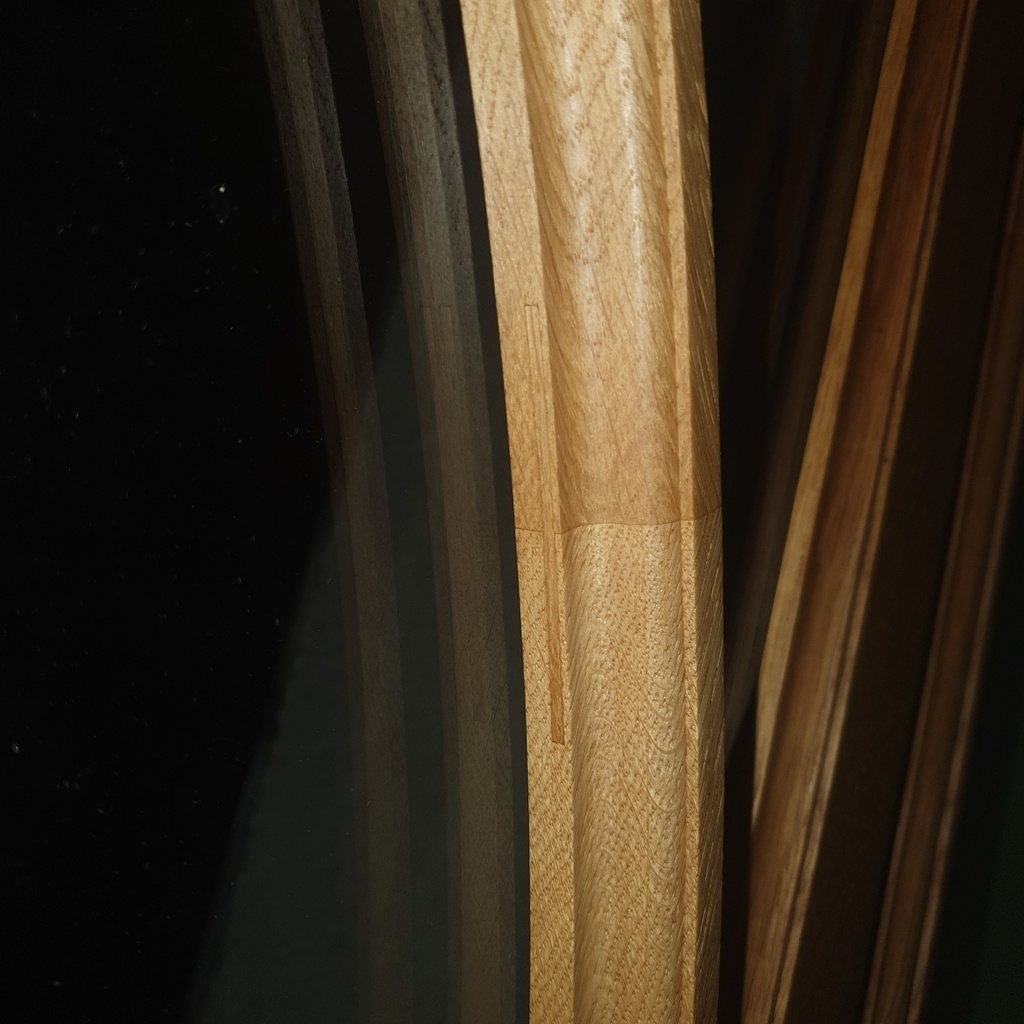

Chaque demi-cercle est constitué de 3 planches pour conserver le sens du fil le plus tangent possible. L'assemblage est une fausse languette, prise dans le même lot, à peine visible.

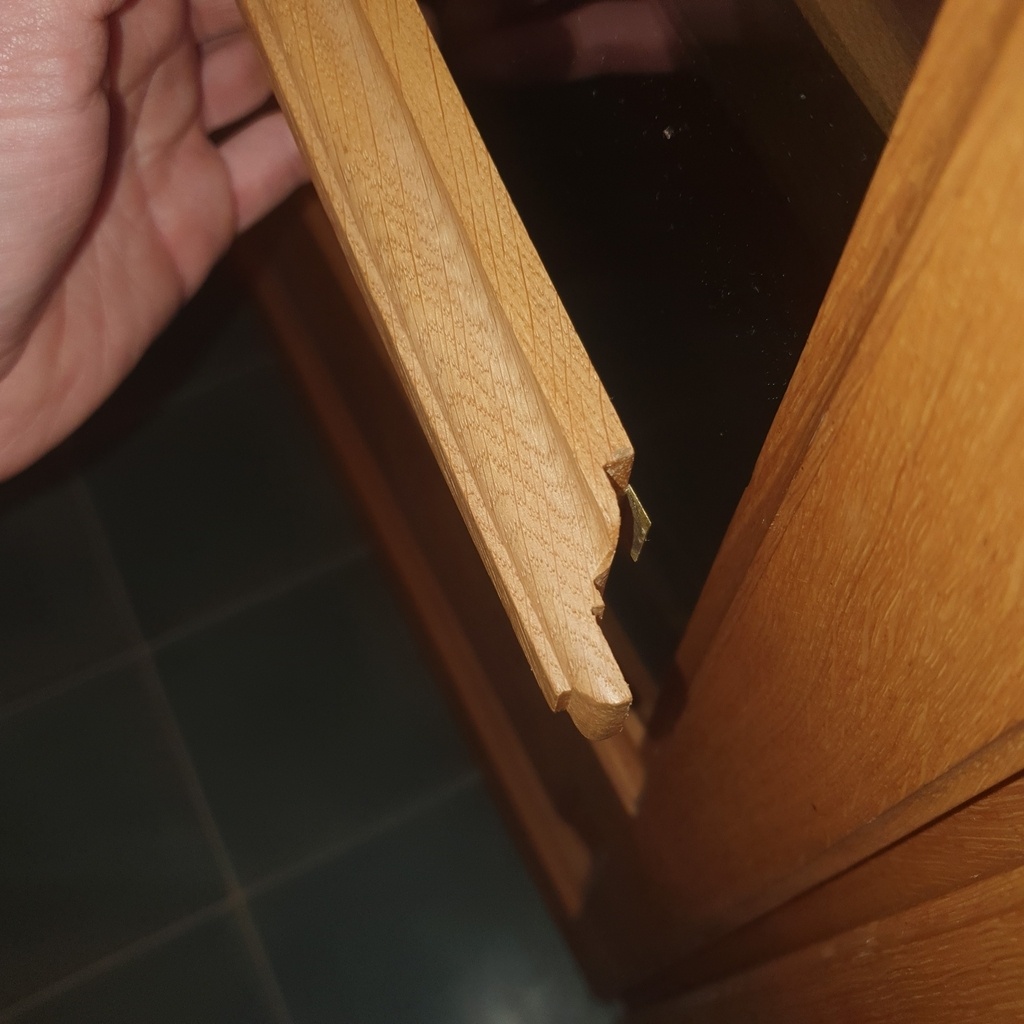

Les pièces seront pincées sous les pare-closes avec une fine feuille de tôle (genre clinquant).

Cette fois-ci j'ai des photos !

Publié Mis à jour

Partager

Conclusion

Un projet ambitieux et chronophage, au résultat très satisfaisant, qui sublime la pièce et ne manque pas de faire réagir les personnes qui viennent à la maison 😀

Publié Mis à jour


Discussions

dugoups  a publié le pas à pas "Porte fenêtre en chêne massif, cadres à miroirs".
il y a 1 an
trente six seb
( Modifié )

pfiou, gros boulot, bravo !!! et superbement réalisé pour un résultat superbe aussi (surtout qu'il y a plein de guitares et un truc marqué Marshall !! 😁)

dugoups

Merci,
en effet, il y a mon fidèle et mythique ampli JCM800 dans ce coin là 😀

jmdef

Wow 😍

DamNic
( Modifié )

Très belle réalisation 👏

dugoups

Merci !

JG70

👍👍

sylvainlefrancomtois

wahou ! beau travail ! 👍

BernardT

Très beau ! Et bien détaillé, merci pour ce partage !👍 👍

NZArt
( Modifié )

j'adore vraiment l'effet de profondeur que donne ton "cadre miroir" autour de la menuiserie...
un grand bravo, c'est magnifique!

dugoups

Merci !

rapabois

💪 balèze !

mofran
( Modifié )

superbe et ouverte (ou l'autre face) ca donne quoi ?

dugoups

A l'extérieur j'ai encore les volets à retaper !
Mais à terme, je voudrais faire un auvent ou une marquise pour la protéger des intempéries. Malgré la lasure et les retouches, on sent qu'elle s'abime, et qu'elle ne travaille pas pareil des deux côté à cause de l'humidité.

mofran

la barre est placée très haut avec l'intérieur, un auvent qui laisse la place a la lumière, chouette

Vincent44846

wahou 😳

glaude

magnifique! terrible et surprenant

MaxTr

Juste wow ! Le résultat est vraiment superbe.

Et merci pour les d’explications détaillées.

florian Garreau
( Modifié )

Alors là je suis bluffé ! Non seulement c'est très très joli , mais en plus d'un point de vue volume de pièce comment ça aggrandit la pièce visuellement ! Et au passage joli intérieur ! cette pièce doit être très agréable a vivre. BRAVO

dugoups

Merci !
C'est une petite pièce intérieure, mais bien confortable !

Femto

Extra!

Fabounette
( Modifié )

Magnifique et impressionnant !!
Merci d'avoir montré le gabarit qui vous a permis de moulurer les courbes.
Savez-vous comment trouver un outil à queue d'arondes sur toupie, comme on peut la voir sur une des photos ?

dugoups

J'ai moi aussi été incrédule concernant le montage du berceau sur les joues de toupie, mais cela fonctionne parfaitement. Nous aussi avons ajouté un système de presseur pour bien plaquer le bout de bois contre les joues.
Notez également le petit calage en sortie de toupillage pour éviter que les baguettes déversent, une fois usinées.
Il faut être à deux pour passer le bois à une bonne vitesse, et sans à-coup.

Concernant la fraise, c'est un outil en bout d'arbre avec un filetage M16, de ce type :
fraise en bout d'arbre

Fabounette

Merci beaucoup pour toutes ces infos !!

AlbertG

Super boulot !
Merci pour l'article, il est clair et bien détaillé !
Le résultat est chouette, tu peux être fier de toi !

TissS

C'est magnifique et très bien réalisé ! C'est clair que ça sublime la pièce. Bravo 👏

DarachSaor

Superbe ! Le cercle autour de la porte-fenêtre ainsi que le choix de couleur de la peinture apportent beaucoup de douceur à l'ensemble. Bravo !

damc
( Modifié )

Dingo! Combien d'heures ???

dugoups

Je n'ai pas compté. Mais de la conception à la fin de la pose, pour donner un ordre de grandeur, je dirais dans les 500h.

damc

Ha oui quand même :)
Bravo. C'est très réussi!

Golem
