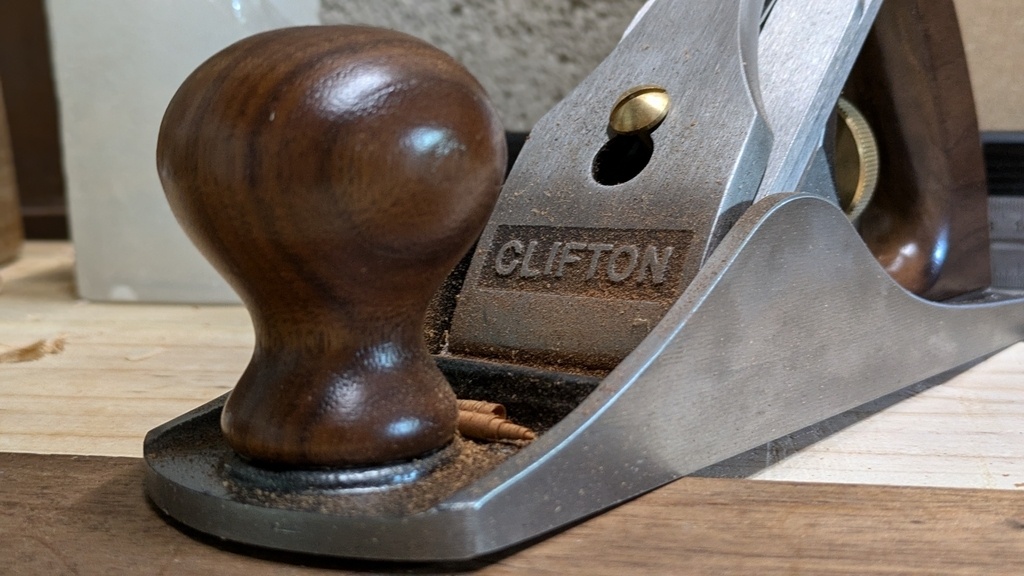

Je n'ai jamais trop aimé recaler avec un rabot d'établi métallique genre rabot de paume, n°4, 5, 62, ... L'ergonomie n'est pas faite pour et comme je transpire facilement des mains il me faudrait du talc pour avoir une bonne préemption.
Il y a bien les rabot spécialisés chez Lie-Nielsen ou Veritas mais merci les prix, même si ça doit les valoir, le radin au fond de moi n'y arrive pas.
Bref je me suis donc lancé dans la fabrication d'un rabot a recaler suivant la méthode que proposait James Krenov et que l'on retrouve dans ce livre:
Je m'étais également échauffé avec le kit que propose Hock Tools:
Autre source d'information, la fabrication est mise en vidéo sur cette chaine youtube
Liste des articles
La base du corps
Normalement pour un montage comme l'indique Krenov on part d'un morceau unique mais ce n'est pas obligatoire.
N'ayant pas de morceau assez large je suis parti sur un "coeur" en hêtre, les joues seront faites à part dans un autre bois. Ça fera l'object d'un autre chapitre.
Donc ici on parlera de la base du corps.

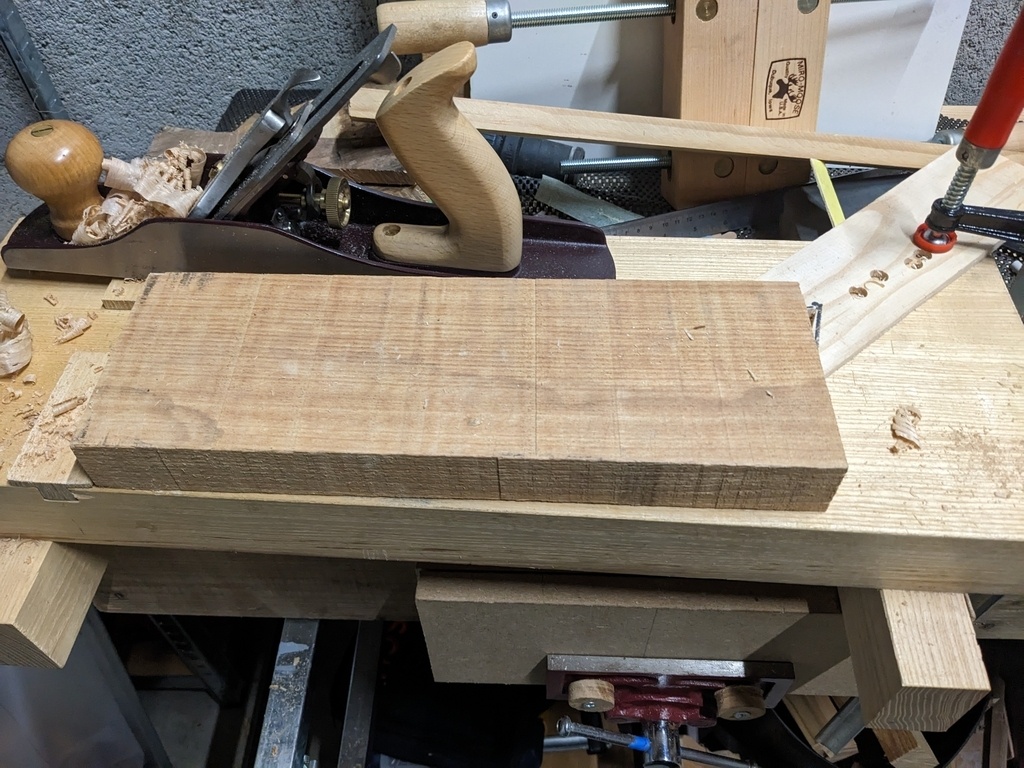

J'ai pris un morceau de hêtre encore une fois pas assez large que j'ai corroyé puis déligné en deux morceaux égos que j'ai ensuite contrecollé. (J'ai pas de photo du morceau collé...).
Celui-ci fera, avant découpe et modelage, les dimensions suivantes :
Longueur : 330mm
Hauteur : 60mm
Largeur : 52mm (qui correspond à la largeur du fer + ce qu'il faut de jeu pour l'ajustement)
Les premières découpes

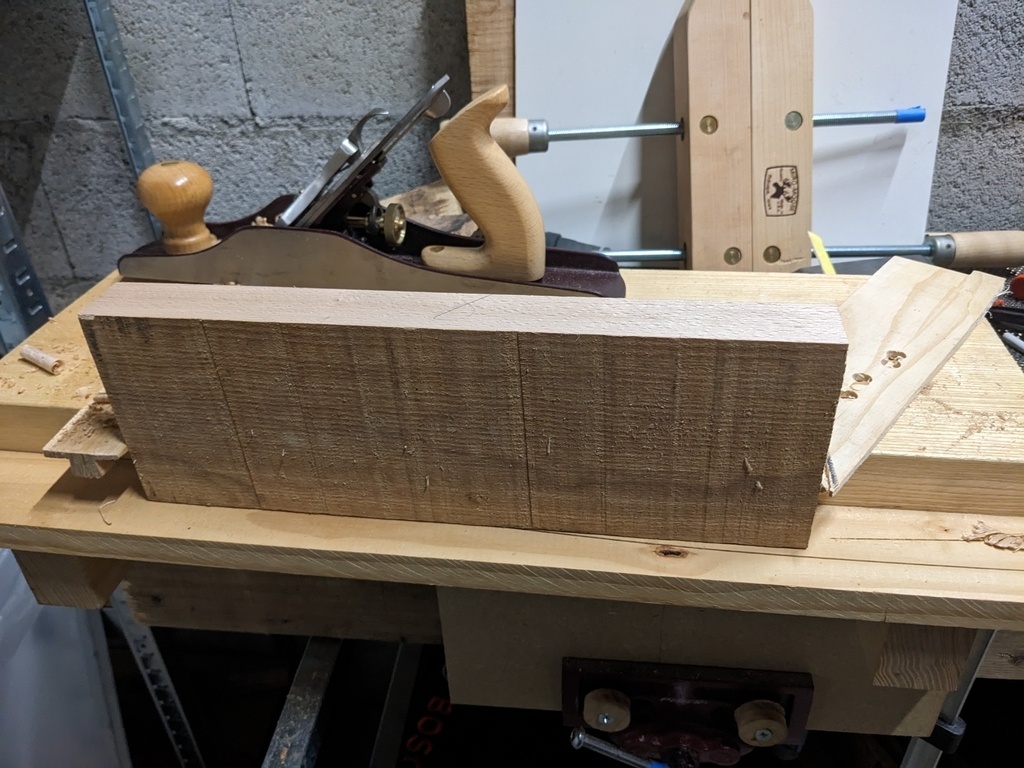

Une fois le collage sec, on réajuste les désafleurs et on fait un léger corroyage pour assurer des faces perpendiculaires une à une.

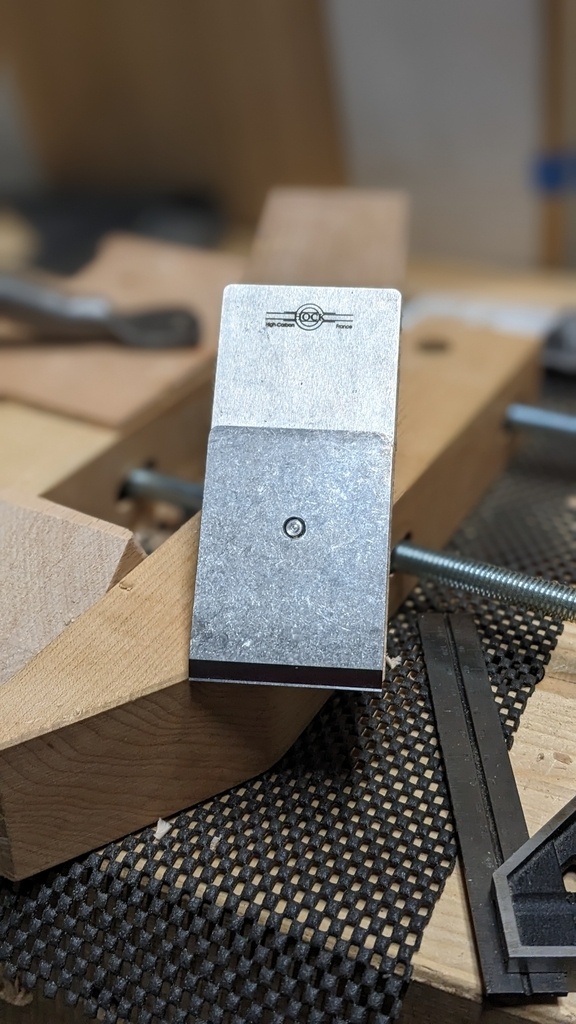

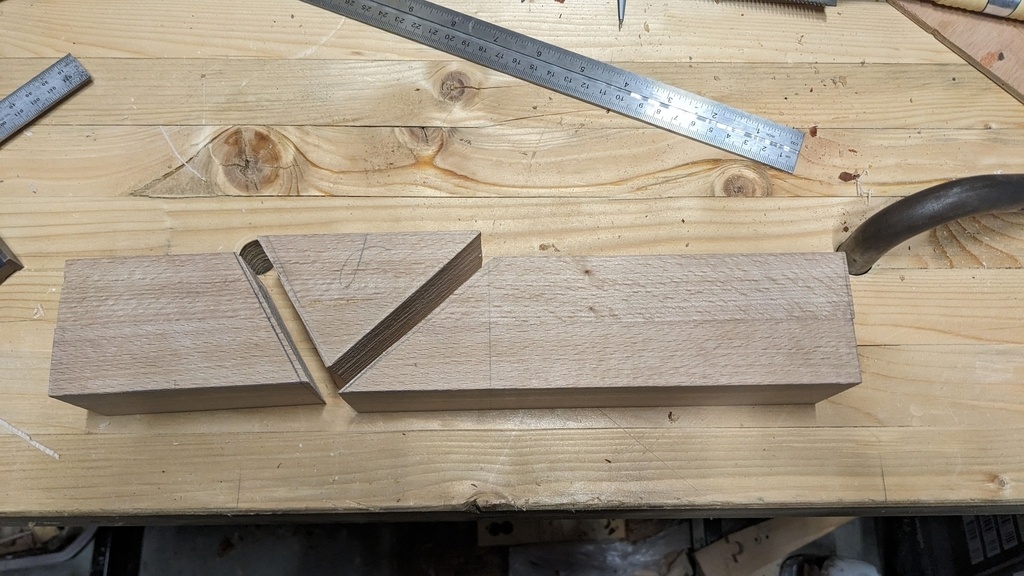

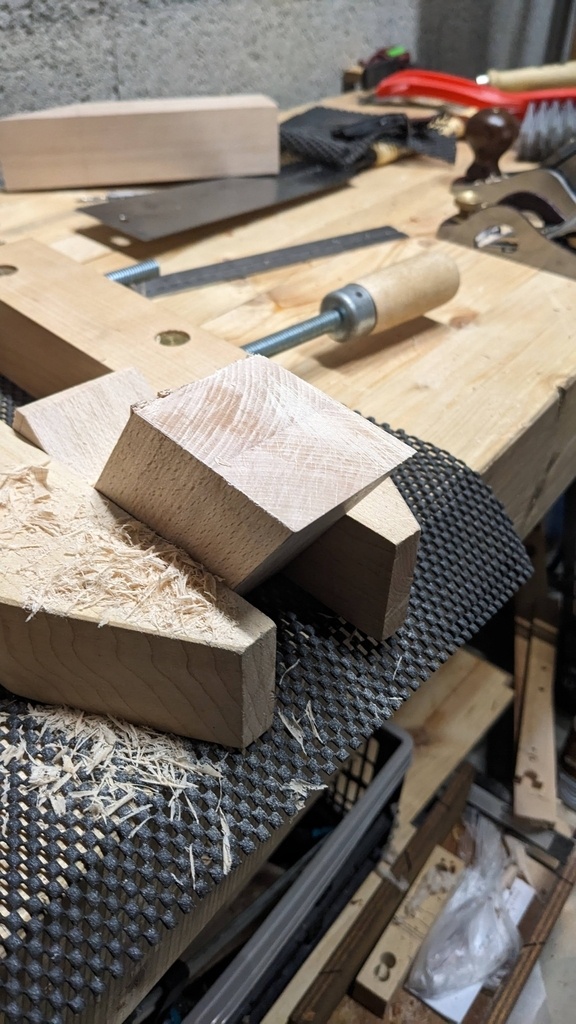

On fait ensuite la découpe de l'emplacement où viendra se loger le duo fer/contre fer.

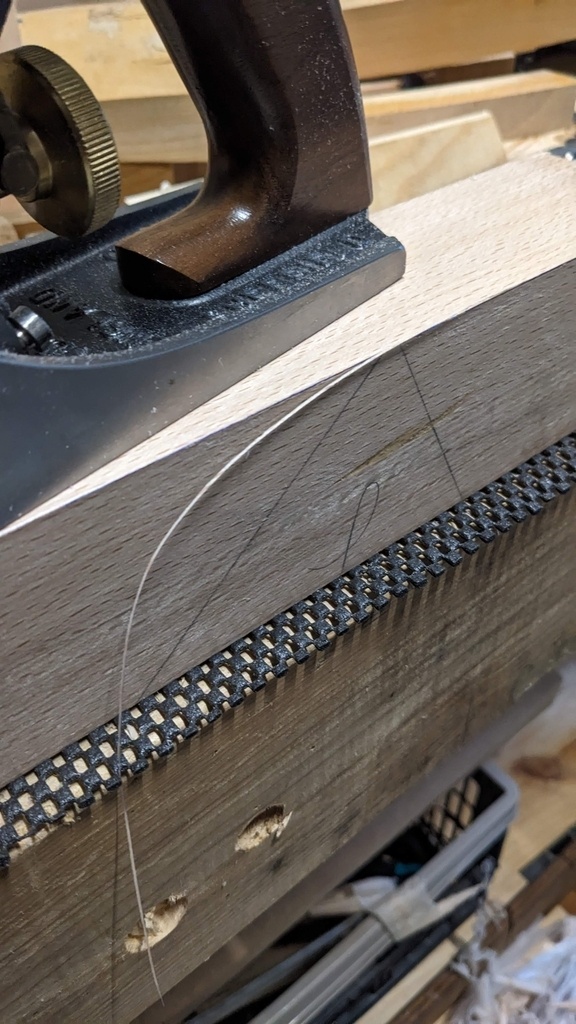

Et on aplani comme il faut la face sur laquelle s'appuyera le fer.

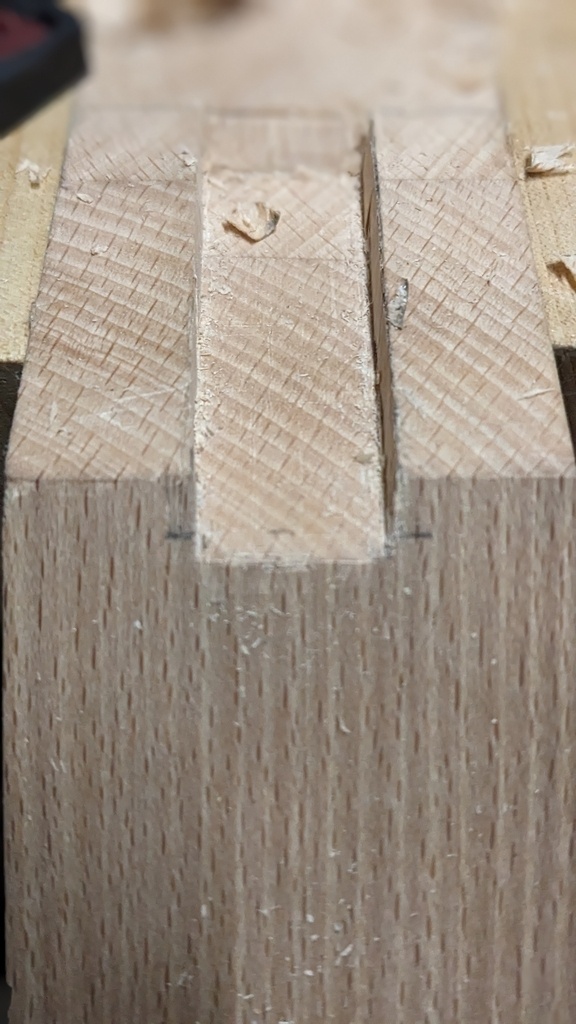

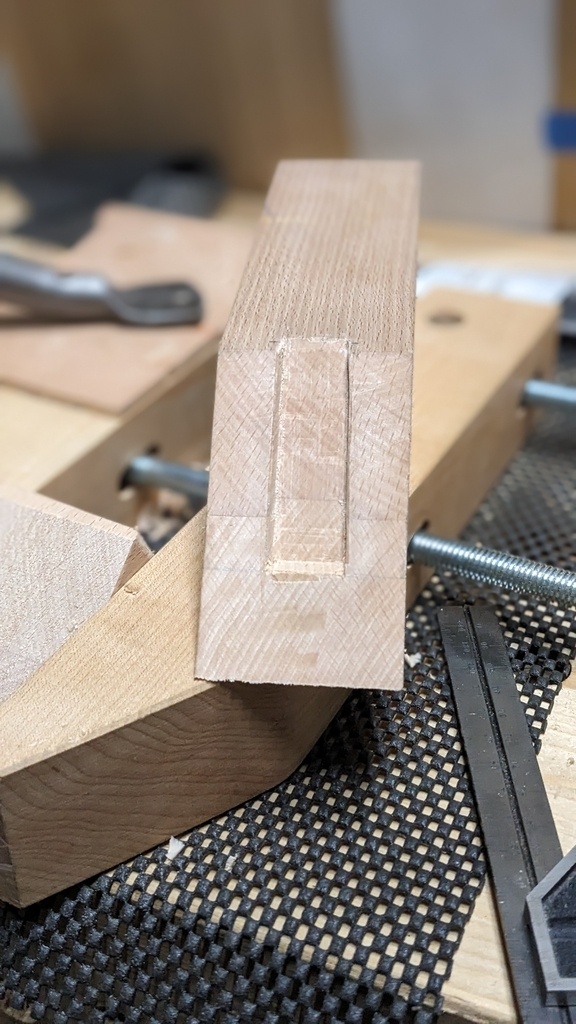

Face dans laquelle il faut faire une rainure arrêtée où viendra prendre place la vis de serrage du contre fer.

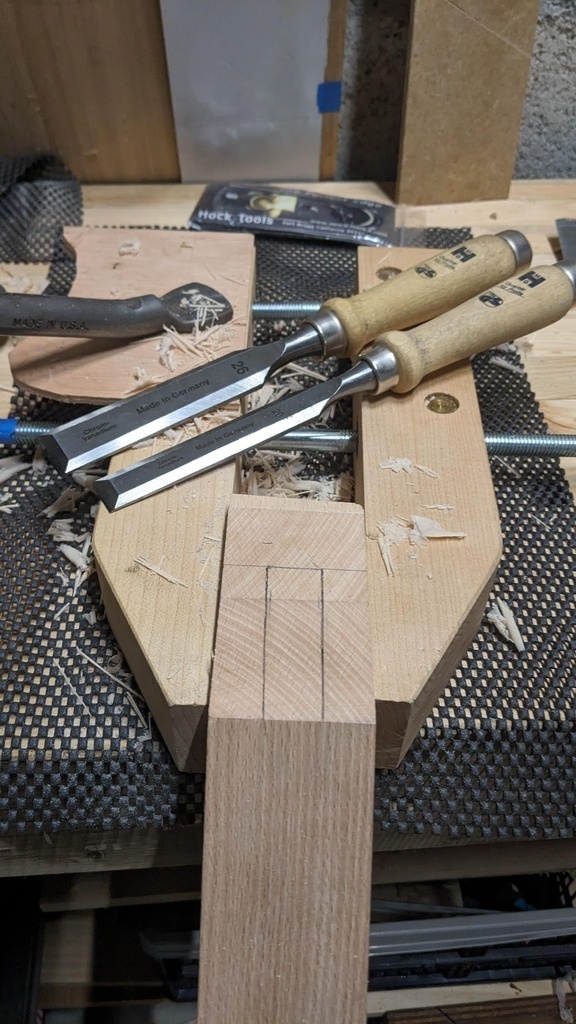

On affute les ciseaux et on sort le maillet.
Le plus dur étant de maintenir la pièce de biais sur mon établi de fortune pendant l'exercice.
Particularité du rabot a recaler
#1 l'angle de la face d'appui du fer
Pour recaler on préfère avoir un angle d'attaque plus grand. C'est pourquoi j'ai coupé la face d'appui a 40° par rapport à la semelle. Gagnant ainsi 5° par rapport à un rabot d'établi.
#2 l'inertie
C'est une composante importante, dans les lectures que j'ai faites, pour l'exercice du recalage.

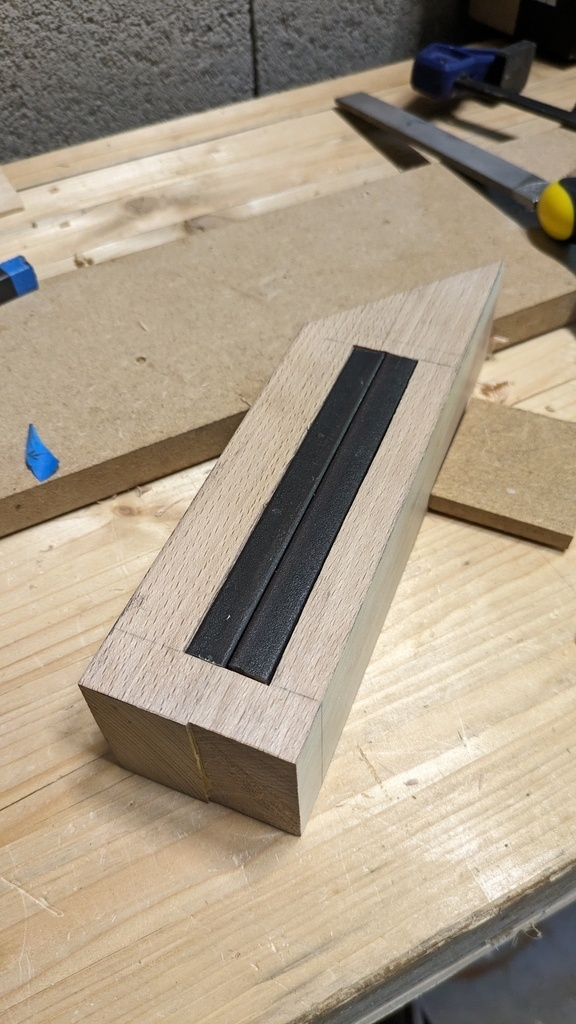

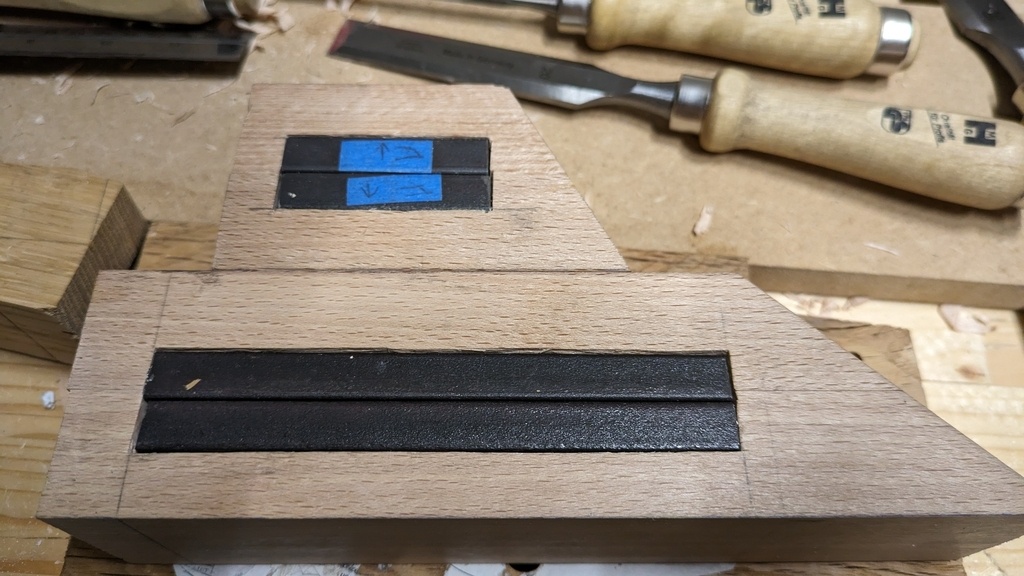

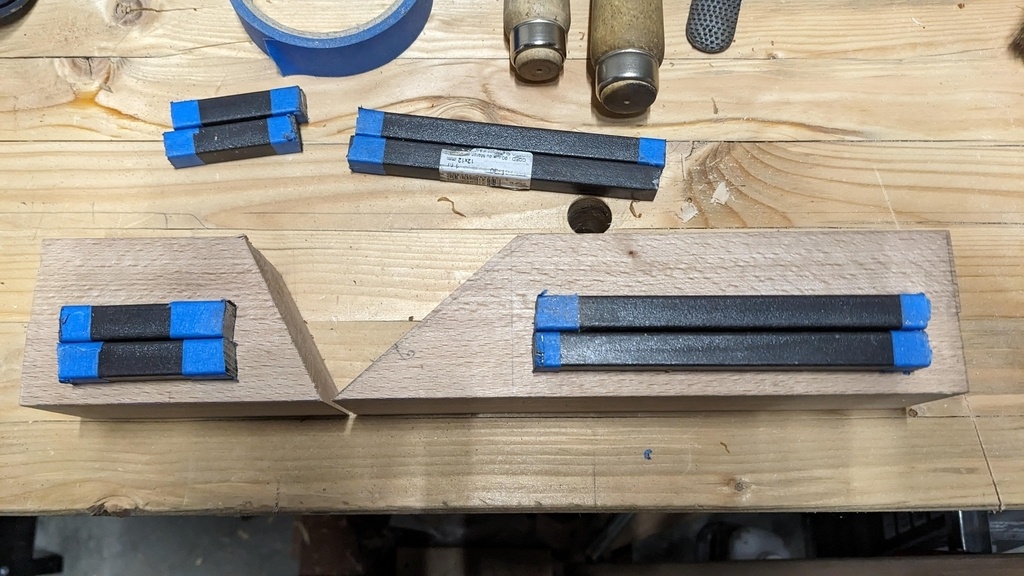

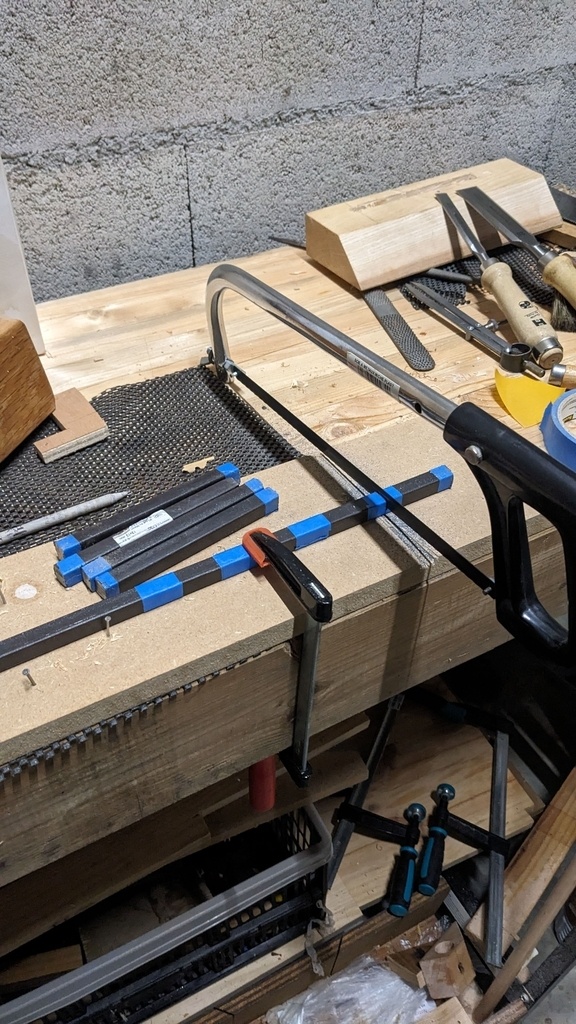

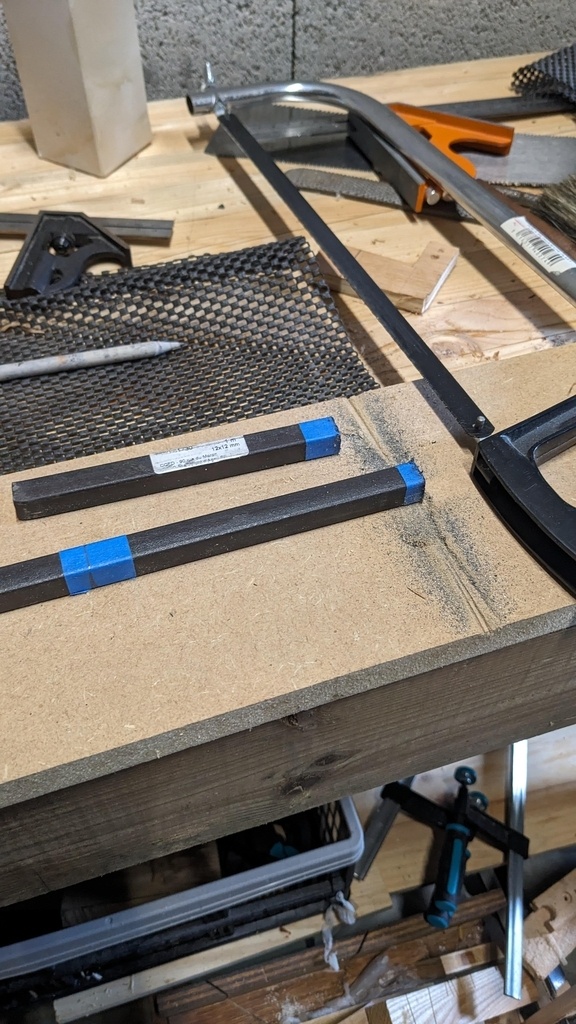

C'est pourquoi j'ai décidé s'incruster des morceaux de barre d'acier dans le fut du rabot.

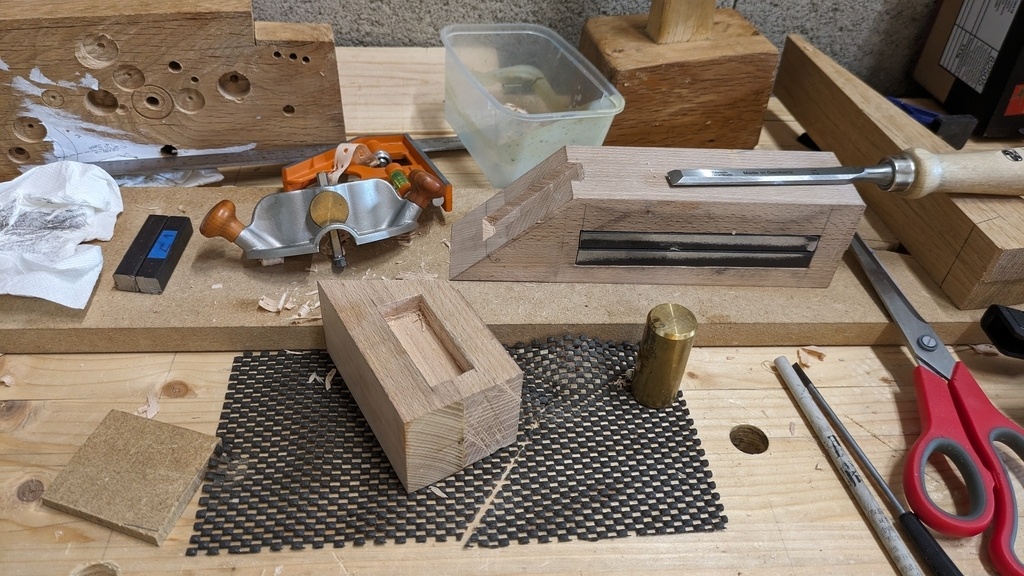

Après avoir dégrossi les rainures à la perceuse colonne, je fini à la main, ciseaux et guimbarde pour que ça rentre juste ce qu'il faut en force pour pas avoir à coller à la bi-composant ou autre.
On ajoute les joues

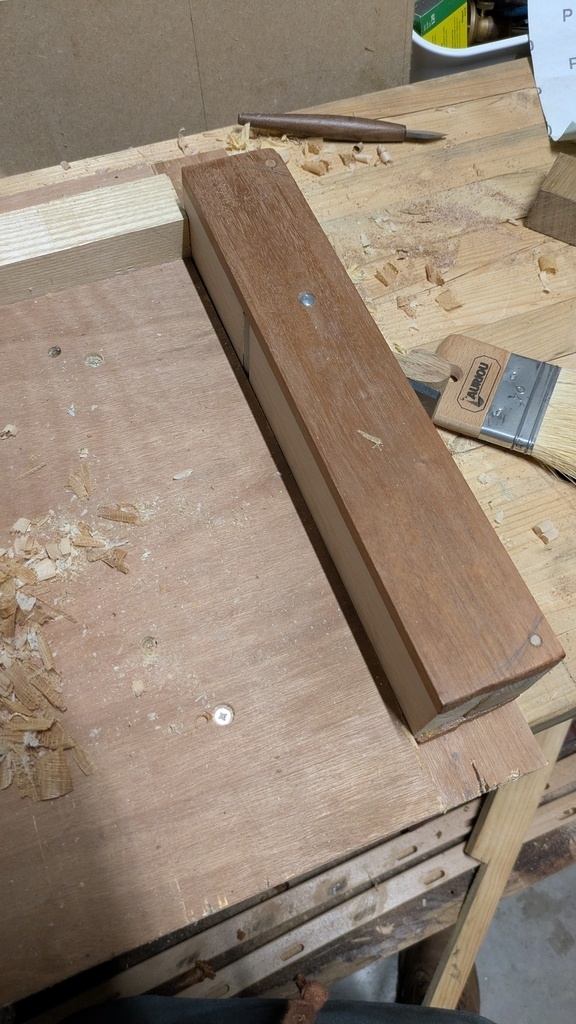

Pour faire les joues je suis parti d'un morceau de bois d'essence exotique.

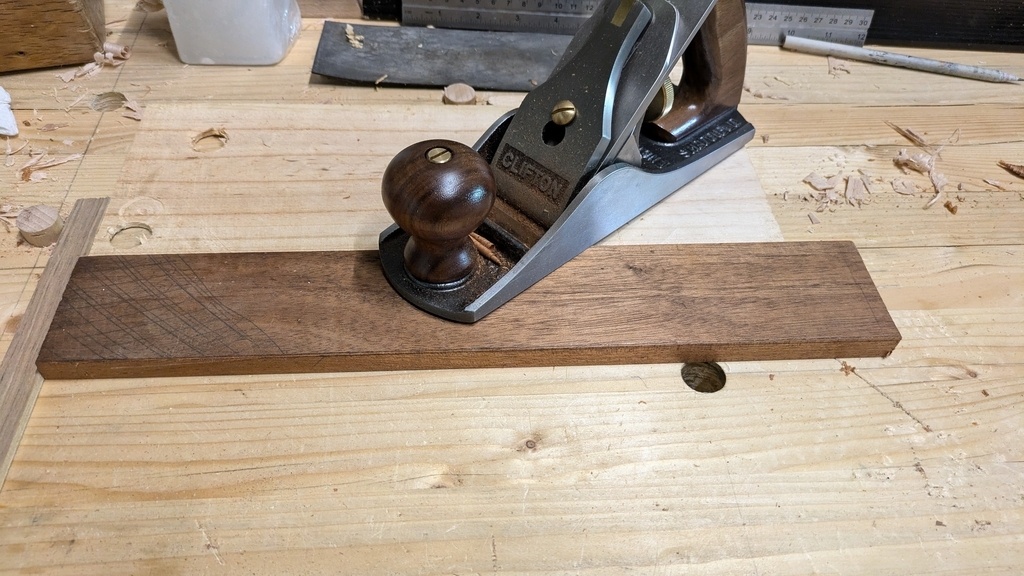

Une séance de rabotage comme on aime, rien de spécial, au n°4 compte tenu de la petite taille et de la rectitude initiale de la pièce.
Pour ce qui est de l'essence,je ne saurais dire exactement ce qu'elle est.
Elle a fait beaucoup de poussière, le nettoyage du rabot ensuite à été sympa, cf seconde photo..
Et quand je compare avec le rabot Krenov de dneis j'ai l'impression que c'est de l'ipé.
EDIT : l'ipé fait une poussière jaune, ça serait plutôt du sipo.

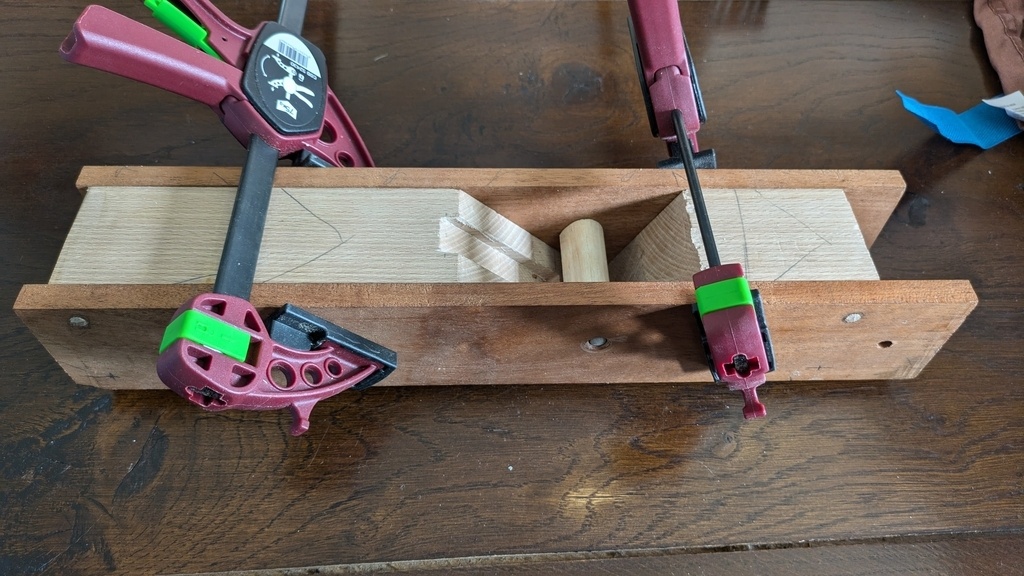

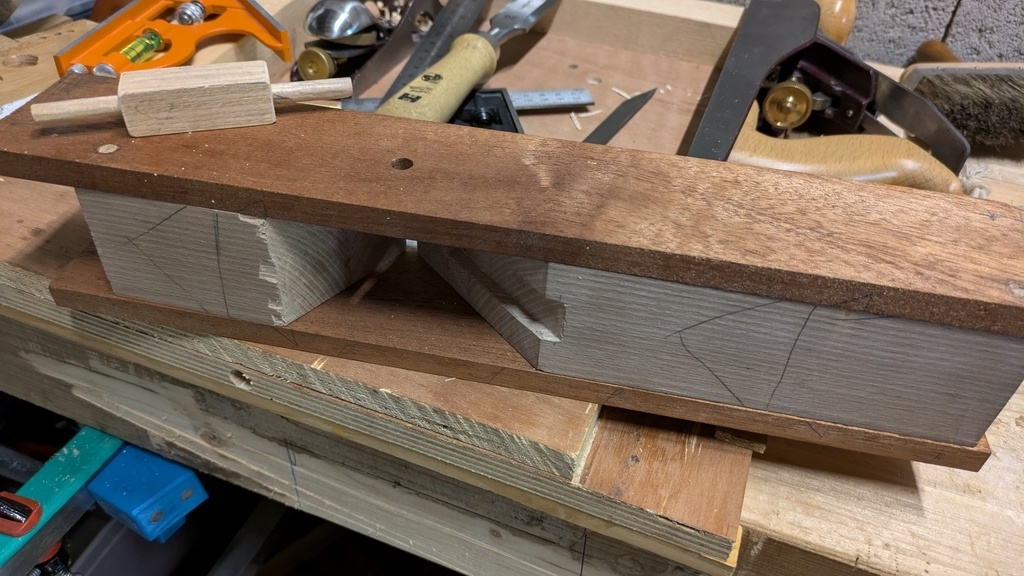

Puis on contraint les positions des joues et des deux parties du corps par des tourillons, seulement dans un coin, j'ai pas compris pourquoi, j'ai bêtement suivi la recette.

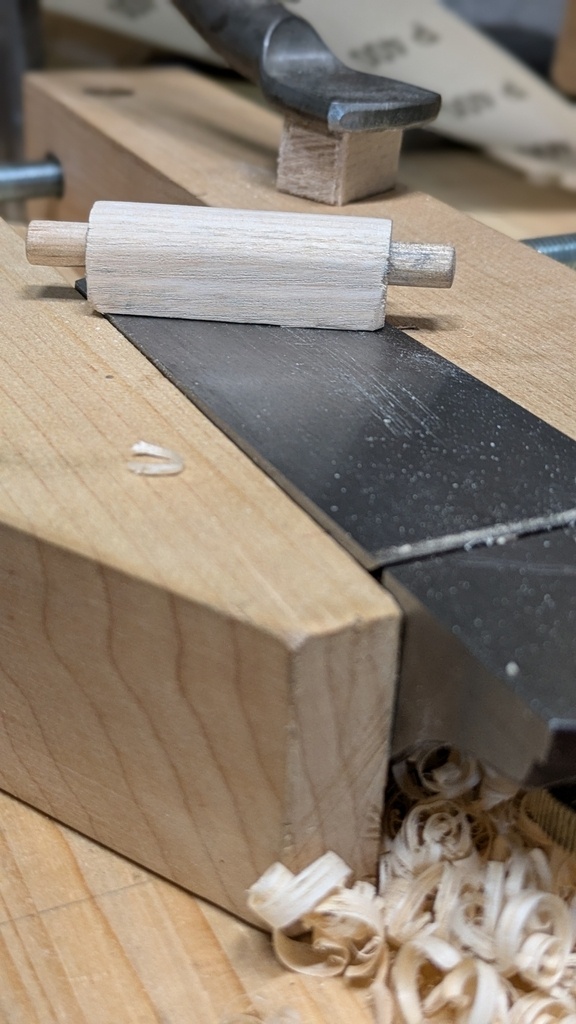

Puis viens le moment de position la traverser qui servira d'appui au coin.
Elle es faite en frêne, car c'est la chute que j'avais sous la main avec la taille la pros proche du résultat souhaité.
Et comme je n'ai pas de mèche à bouchonner, j'ai percé et mis un tourillon de 10 étant donné que je n'avait que du 10 ou du 6 sous la main. Puis j'ai repris à la main pour faire un diamètre de 8.

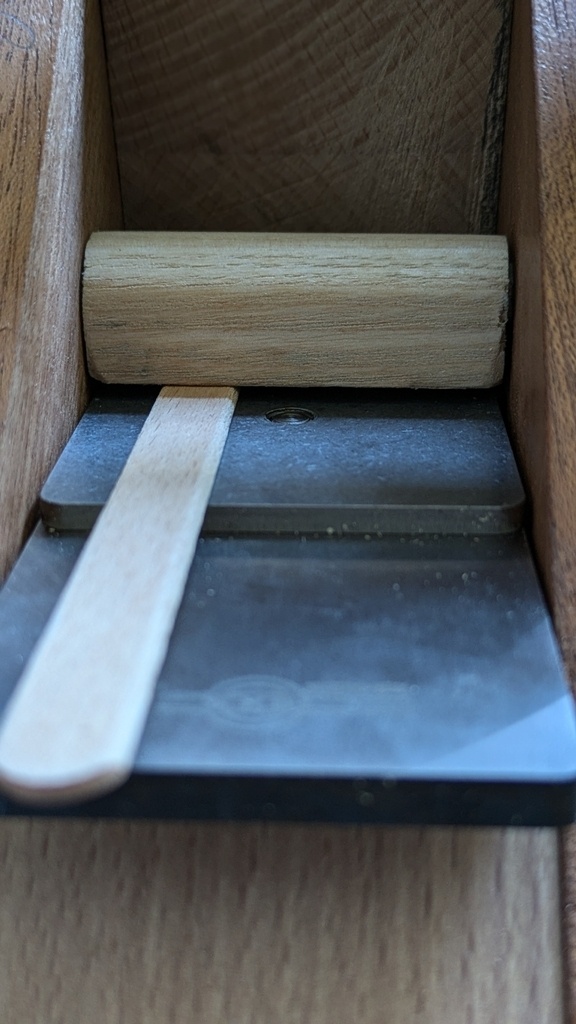

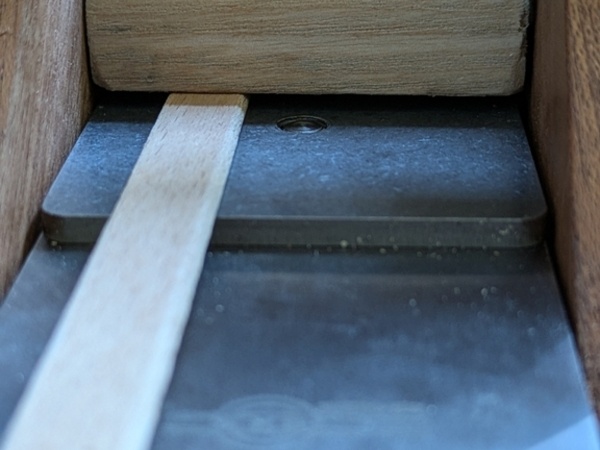

Suite au montage à blanc, je me rends compte qu'il ne reste que la place pour un bâtonnet de sorbet pour laisser passer le coin ..
il va donc falloir commencer par revoir la la copie le week-end prochain.
On finalise
Après beaucoup trop de temps passé loin de l'établi et avec le retour des beaux jours et des ponts de Mai, on y retourne et pour de bon.
Peu de photo a partager mais voici les dernières étapes :

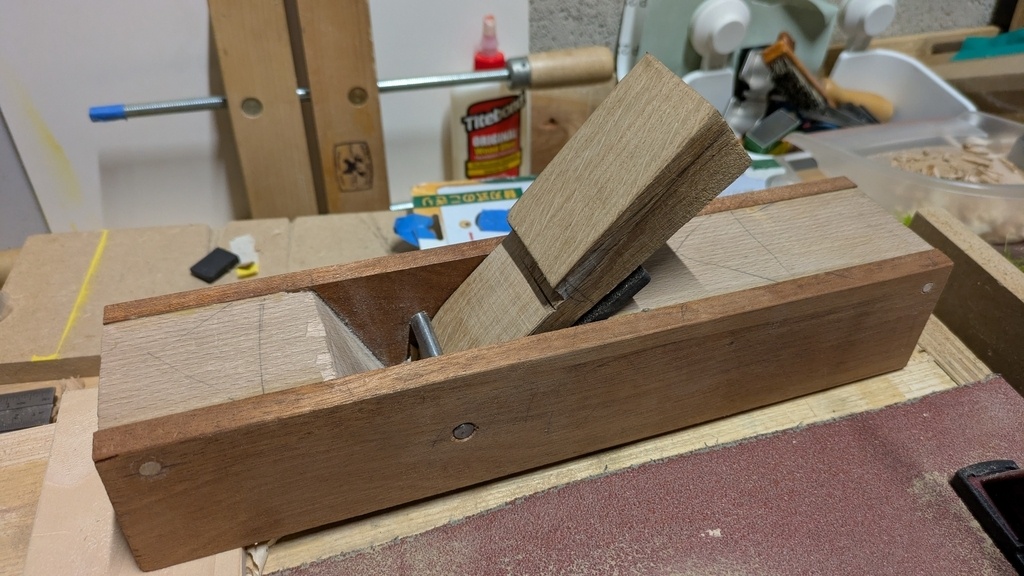

Façonnage du coin provisoire
Pour faire les réglages il faut mettre le rabot sous tension, en condition d'utilisation. Mais sans le fer. Un coin plus épais et temporaire est donc nécessaire. Ce n' est pas perdu on repartira de celui ci pour le coin final.
Finalisation de la semelle
Encore une fois, pour faire un rabot on utilise .. un rabot. Cette fois ci c'est le n°7 qui est de sortie
Il y a environ 2mm a enlever pour que la lame arrive a 1/2 mm de la semelle. On fait attention à bien garder la semelle plate et pour ça je fini par rectifier sur un marbre avec du papier 120 puis 240. Heureusement j'ai pas été trop mauvais au rabot

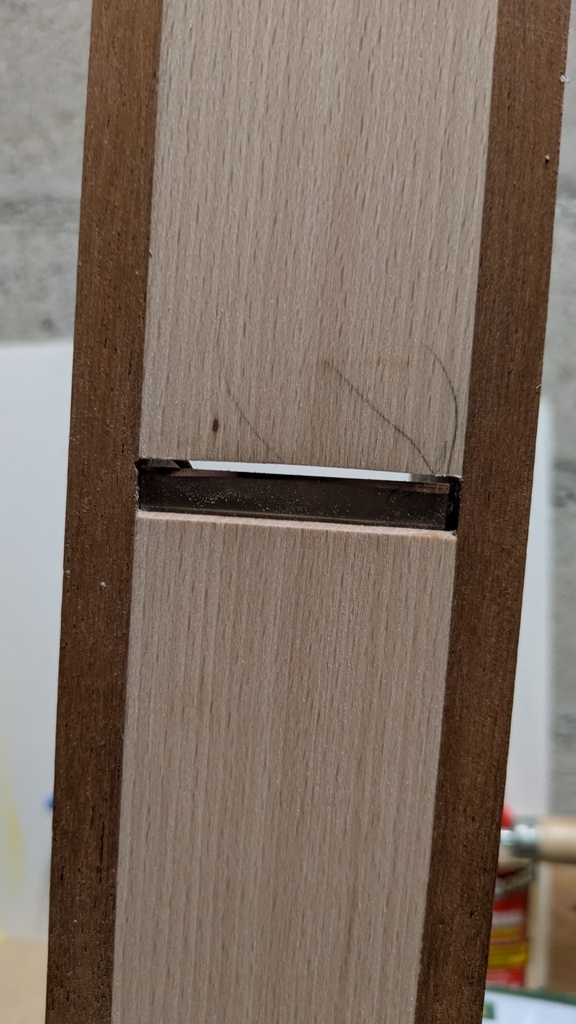

Réglage de la lumière
Alors que le fer est tout proche de voir le jour, on vient agrandir la lumière avec ce qu'on a de plus fin/précis, j'ai la chance d'avoir une râpe piqure 15, et on y va pour ouvrir la lumière. Jusqu'à ce que le fer commence a poindre le bout de son nez.
Finalisation du coin
Rien de bien sorcier, on dégrossi le coin temporaire en lui enlevant l'epaisseur du fer/contre fer, on vient sculpter la partie proéminente ou l'on tapera pour les réglages puis on coupe a longueur

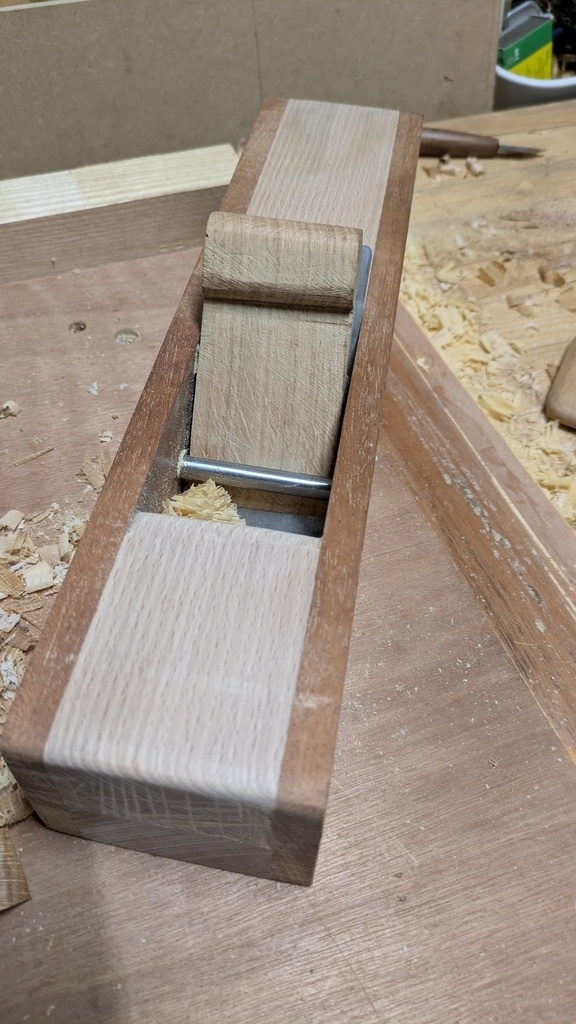

On test et ... on valide ?

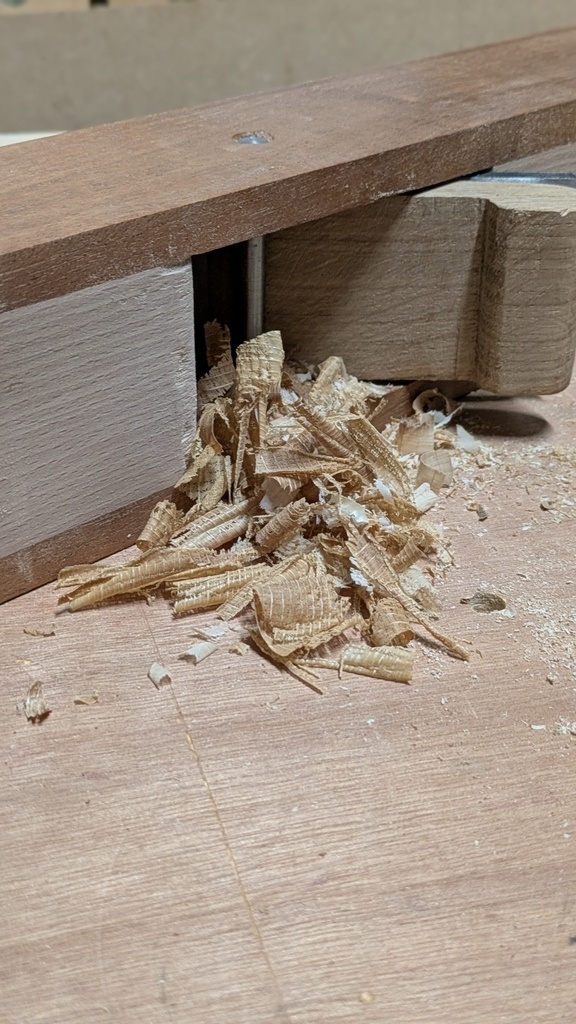

Tout est en place, le rabot devrait être capable de sortir des copeaux.
Une petite demi heure à regarder comment ça se comporte en tapant ci et là avec le marteau pour apprivoiser la bête et parler le même langage et on y va.
Je suis plus que satisfait du résultat.

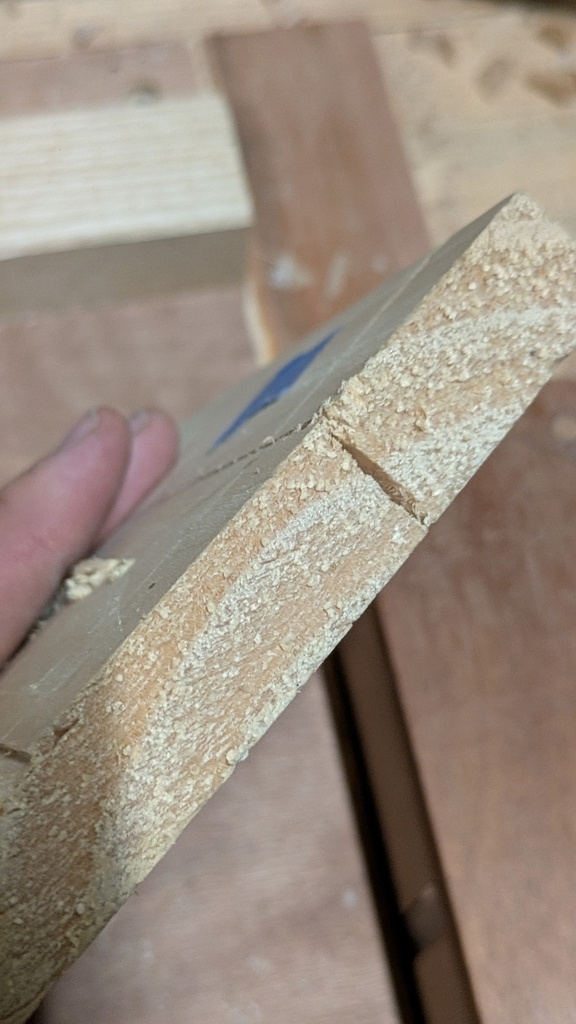

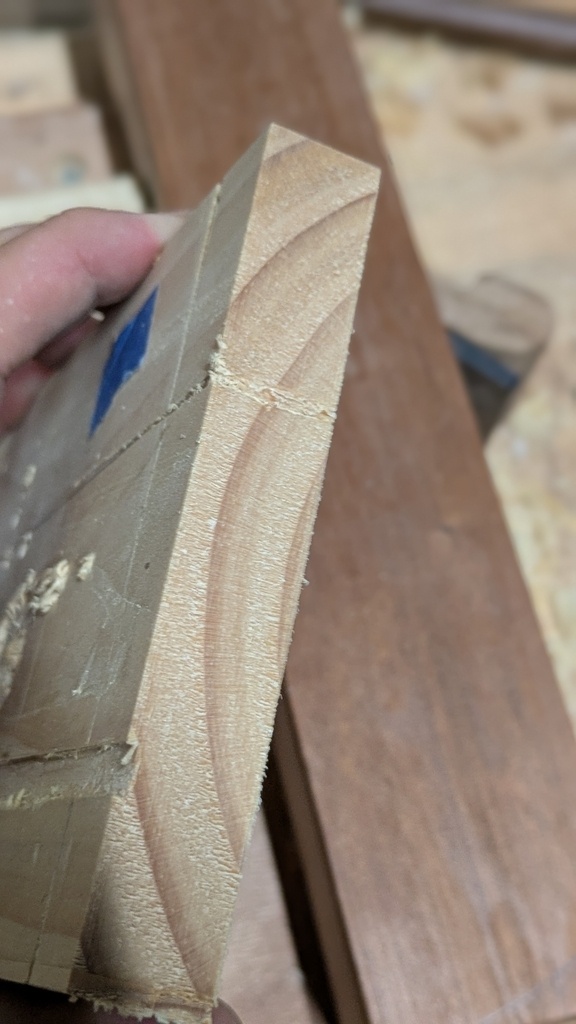

Et-ce que ça recale mieux que lorsque je le faisais avec le n°5 ?
Oui, comparé côte à côte sur le même bout de bois et le résultat est distinct.
Est-ce que l'ergonomie est mieux ?
Pas encore. Il s'agit d'un gros pavé avec des arrêtes saillantes.
La dernière étape sera de voir à l'usage comment le former à ma main.
Je sais que je ne le tiendrai pas que d'une unique façon , il faut donc voir avec le temps.
Voici quelques images
Licence
Discussions
Super ! Cela fait un moment que j'y pense et radin comme toi, pas question de mettre un bras dans un rabot de marque.
As-tu prévu une planche à recaler avec un support de guidage pour ton futur rabot ?
Hâte de voir la suite...
En effet, la planche a recaler suivra.
A vrai dire j'avais il y a quelques années acheté le compas et une piste Veritas.
Mais je pense qu'avec ce projet une piste bois sera mieux.
Neiru hâte de voir ça aussi. Le compas Veritas a l'air vraiment bien et relativement abordable quoique ça doit pouvoir se bricoler. C'est bien ce qu'on appelle l'"équerre à épaulement pour boîte a recaler"?
Glissement bois sur bois, une valeur sûre
Oui c'est bien ce que j'appelle compas
Très heureux de voir ça moi aussi, ça fait partie des projets en attente, je vais suivre avec attention !
L'ipé produit une poussière fine jaune fluo très caractéristique.
Et c'est vraiment dur comme essence.
Pour tes joues, on dirait plutôt du sipo.
Pour la traverse, je trouve qu'en faire une métallique permet de la faire moins grosse (car acier plus résistant), et donc laisse plus de place pour les copeaux et les doigts pour évacuer les copeaux.
dneis merci pour ton retour.
J'ai pensé au métal, mais j'ai pas ça sous le coude, j'ai fait avec les moyens du bord
dneis, j'ai finalement trouvé au fond du garage du paternel de l'acier étiré en 8mm, un fois poncé/poli ça fera l'affaire.
9a va rentrer en force mais sans plus, vaut-il mieux coller avec par exemple de la bi-composant ?
Neiru je ne collerais pas.
Moi je lime un méplat dans le rond, de sorte que le coin se loge dedans, empêchant ainsi tout déplacement latéral et surtout limitant la pression de contact car agrandissant la surface de contact entre le coin et l'axe.
Voir ici
dneis oui j'avais vu pour le méplat, c'est pour cela que l'idée de coller le semblait périlleuse.
Merci pour les renseignements.
Neiru d'autant plus qu'avec le méplat il faut laisser l'axe s'orienter correctement par rapport au coin. Peu importe l'angle du coin (dans une certaine mesure pour que ça bloque le fer), ça marchera toujours .
Tout à fait.
J'ai hâte d'être à ce soir pour coller le bois maintenant que je suis fixé, et de continuer d'avancer
Pour la prise en main, je trouve que pincer la joue du rabot (en mettant les doigts dans la lumière) est une bonne solution.
Ce qui revient un peut à cette prise en main avec le "hot dog" comme ils disent en anglais, pour les rabots métalliques.
En effet je pense rajouter une poignée de ce genre.
Naturellement je le tiens comme ceci
