Meuble TV

Meuble TV

Bonjour,
Je vais présenter ici le pas à pas du meuble TV qu'on m'a "commandé" et qui est à présent terminé.

Liste des articles

Mis à jour

Partager

Conception

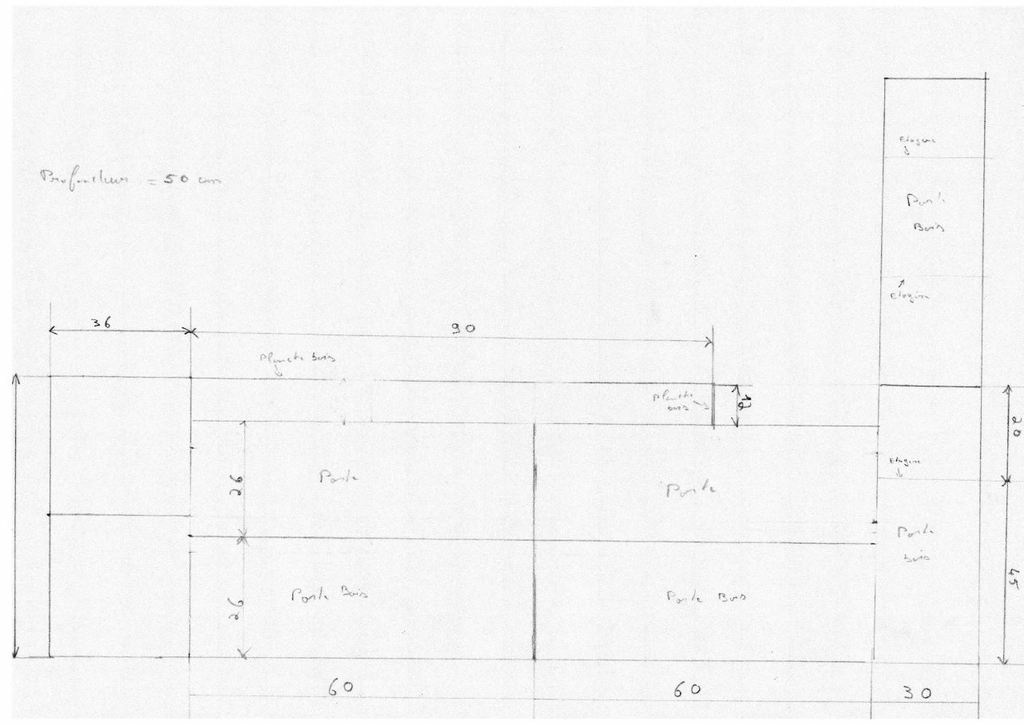

Alors mes meilleurs amis avaient un idée de ce qu'ils voulaient. J'ai donc eu le droit à un montage photo et un plan côté.

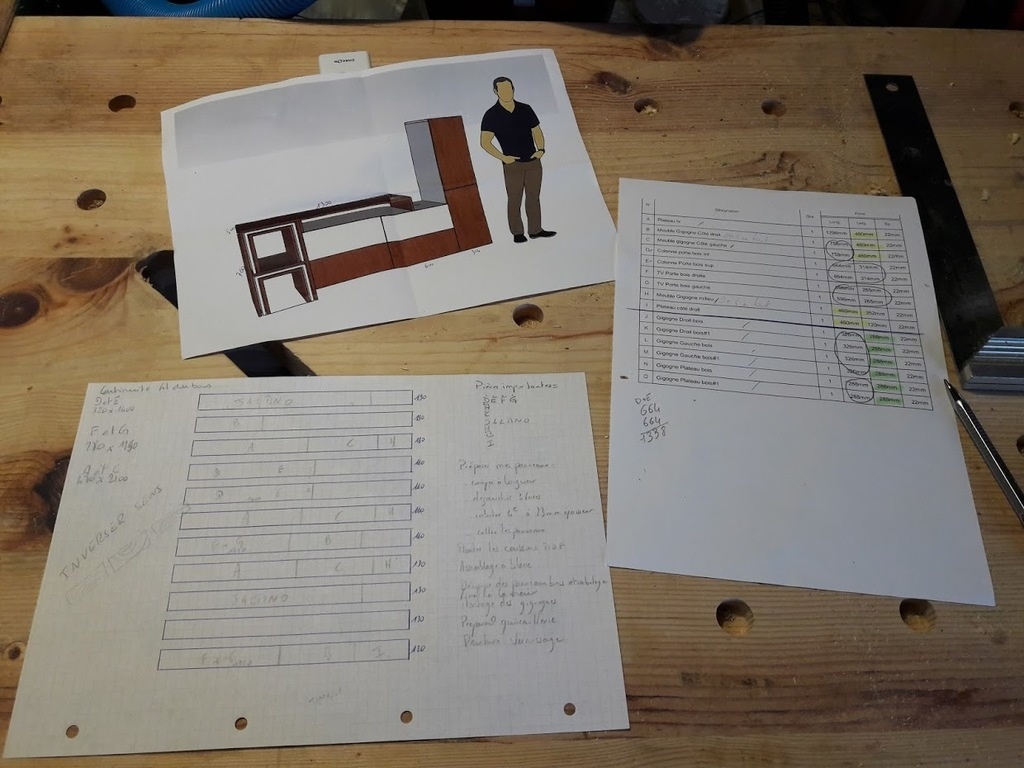

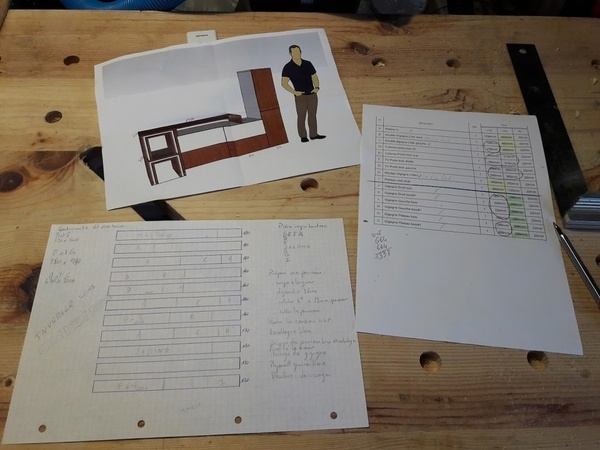

Passage par sketchup pour produire une image en 3D qui les aide à valider mes préconisations et pour sortir une fiche de débit (merci Zeloko pour le plug'in).
A noter la feuille en bas à gauche : toutes les planches achetées sont dessinées et j'y ai reporté les pièces du meuble : pour obtenir le plateau TV (pièce A) j'ai dû découper à la bonne longueur 3 pièces de largeur différentes.
C'était important car vu le prix du bois, j'ai calculé au plus juste.

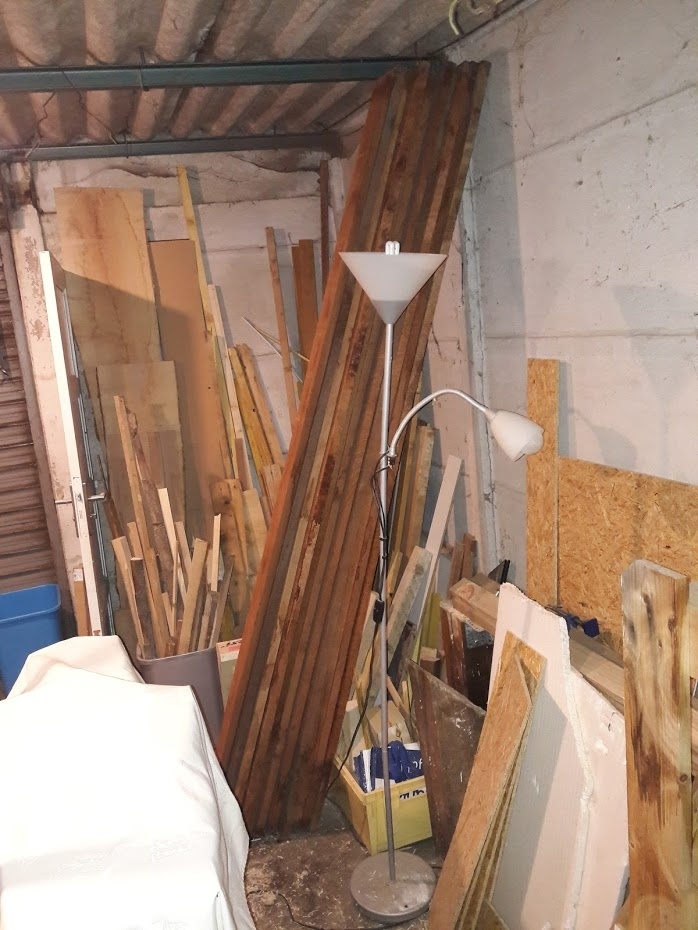

Un petit tour à la scierie pour trouver un bois plutôt rouge, ce sera du sapelli.
La prochaine fois je ferai plus attention : c'était du 27mm d'épaisseur, je me suis donc dit que j'allais faire le meuble en 22 (bois et mdf), mais les 27mm de la planche brute se sont transformés en 22 ... voire plutôt 20-21 pour avoir des côtés bien rabôtés (et encore, les faces les moins belles ont été tournées vers l'intérieur)

Publié Mis à jour

Partager

Passage à l'action

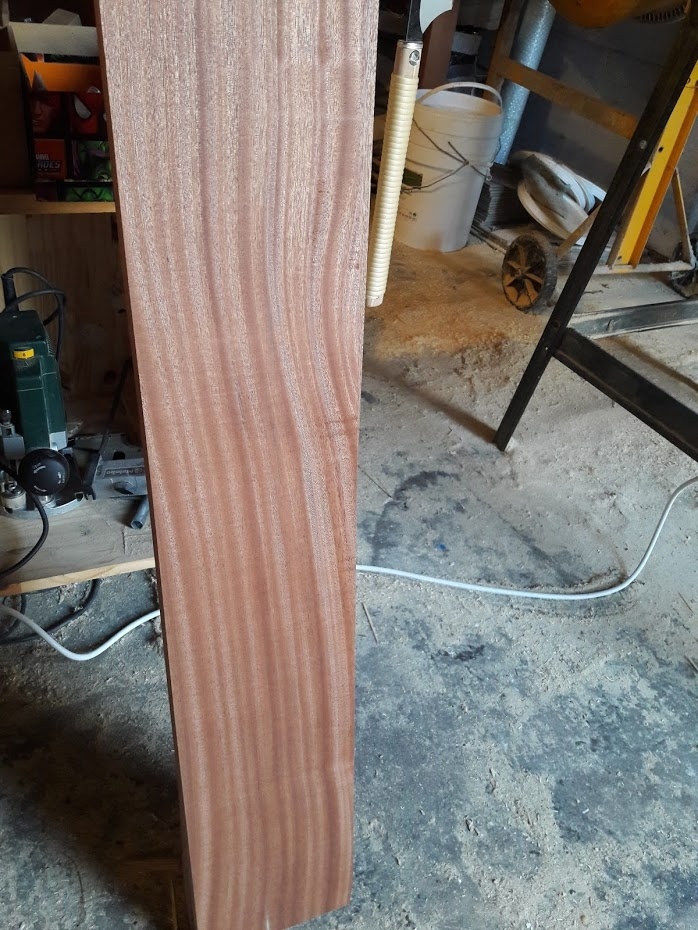

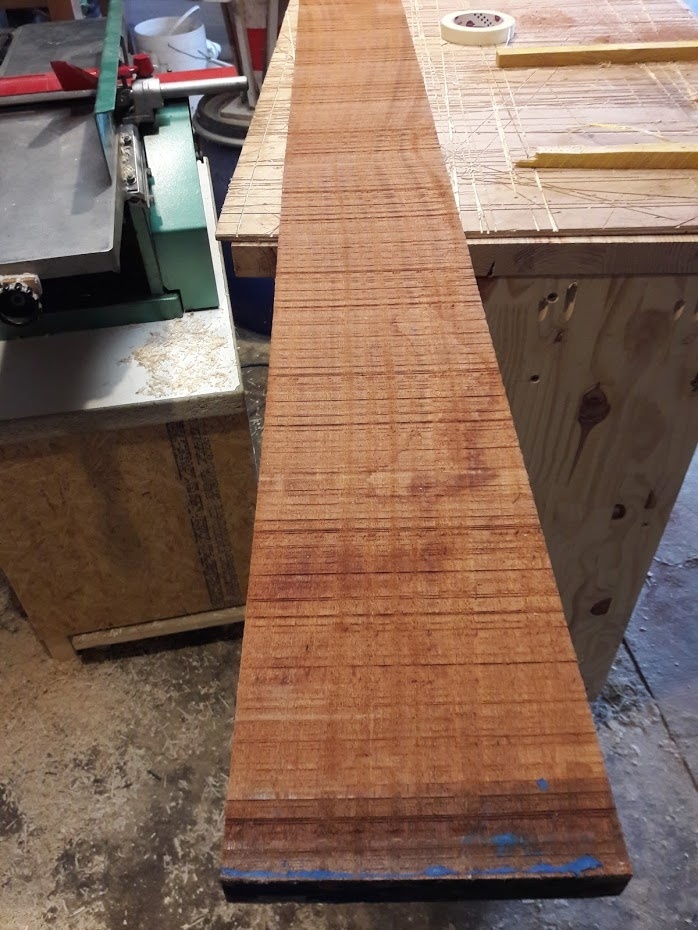

D'abord dégauchir toutes les planches, puis les raboter le mieux possible sans trop attaquer l'épaisseur.
Ma Kity 635 a fait du beau boulot. J'en suis très content.

Il fallait regrouper les planches qui constituaient les pièces du meuble et passer au collage.

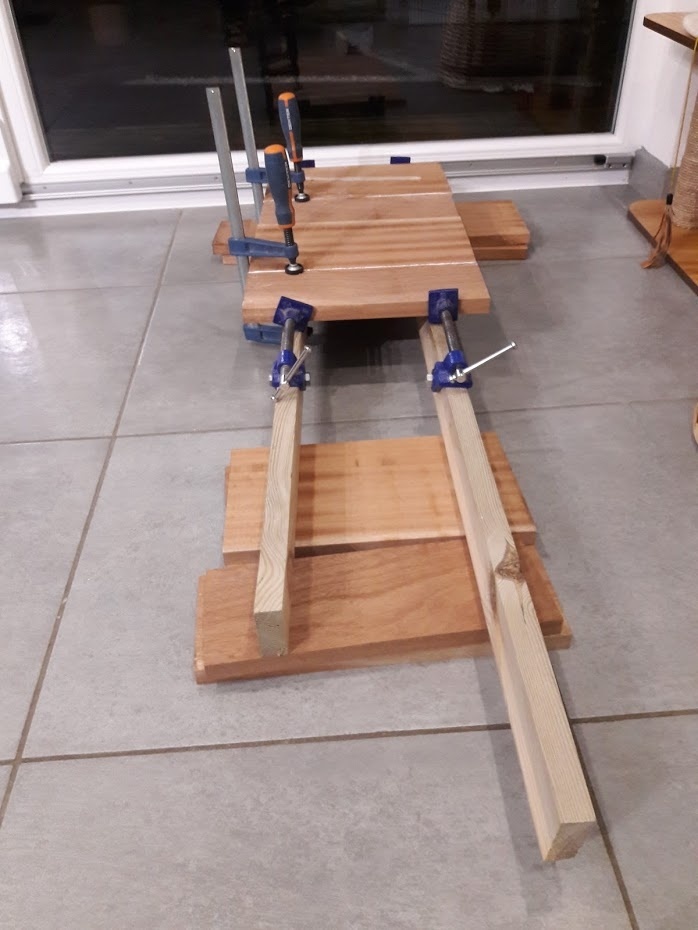

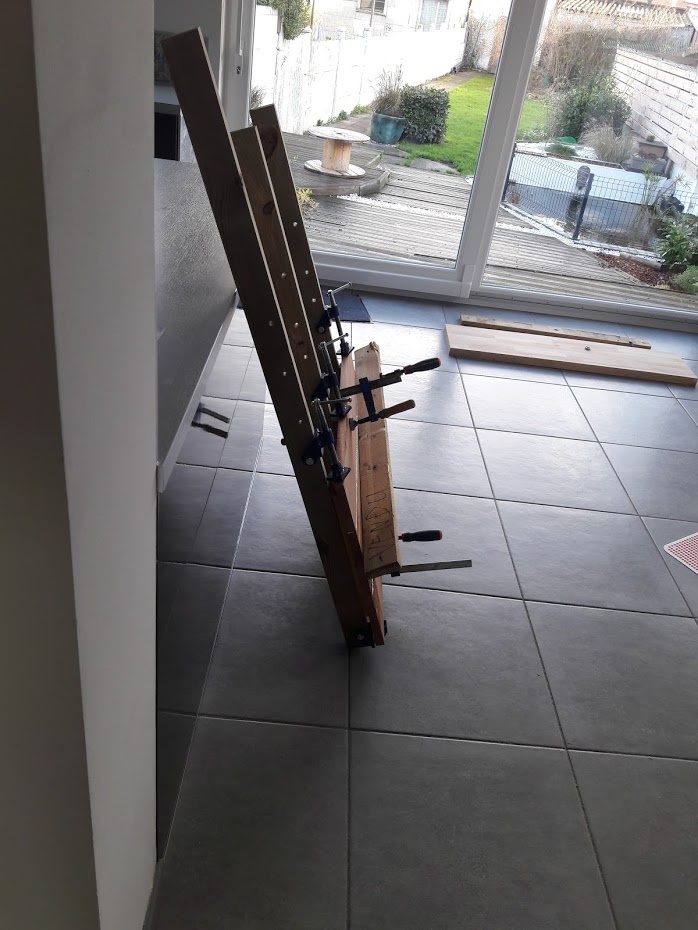

Le collage a été fait dans la maison (trop froid dans l'atelier) : beaucoup de manutention et encombrement maximum de la cuisine. Le matériel de serrage n'est pas tip top ce qui m'a valu quelques déconvenues (deux assemblages qui ont bombé et un troisième qui n'a pas tenu)

Publié Mis à jour

Partager

Les tables gigognes en bois

C'est la partie que j'ai préférée : travailler le bois au ciseau, au rabot, pour avoir de belles tables gigognes qui leur serviront de table basse.

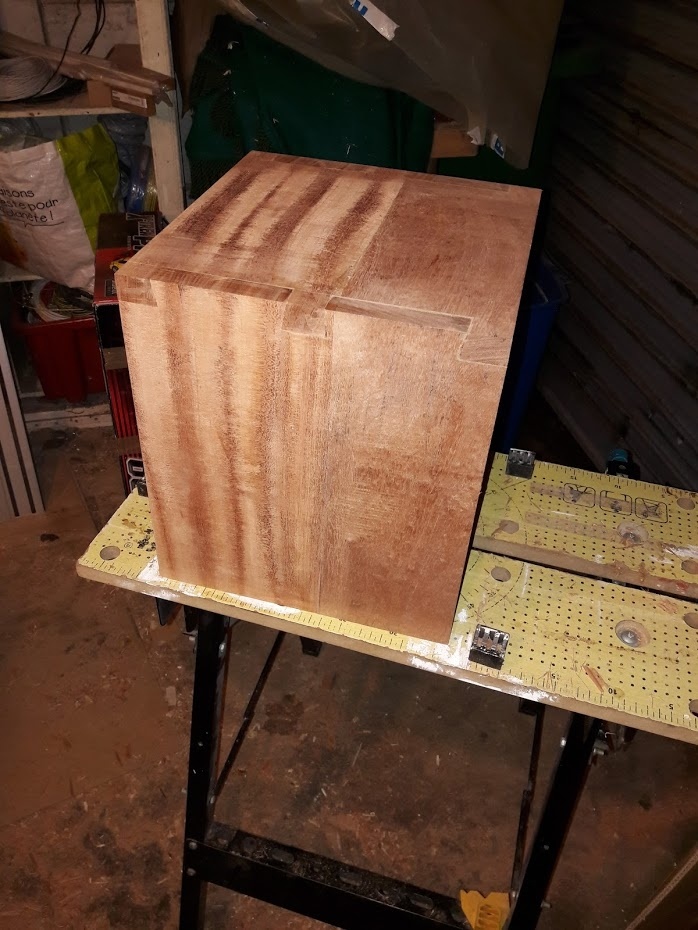

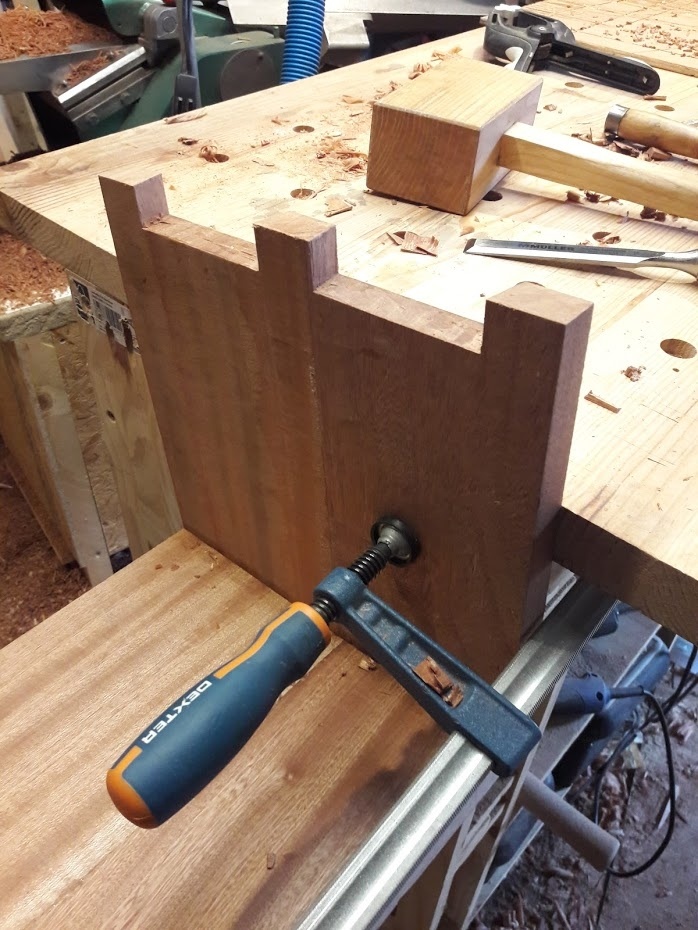

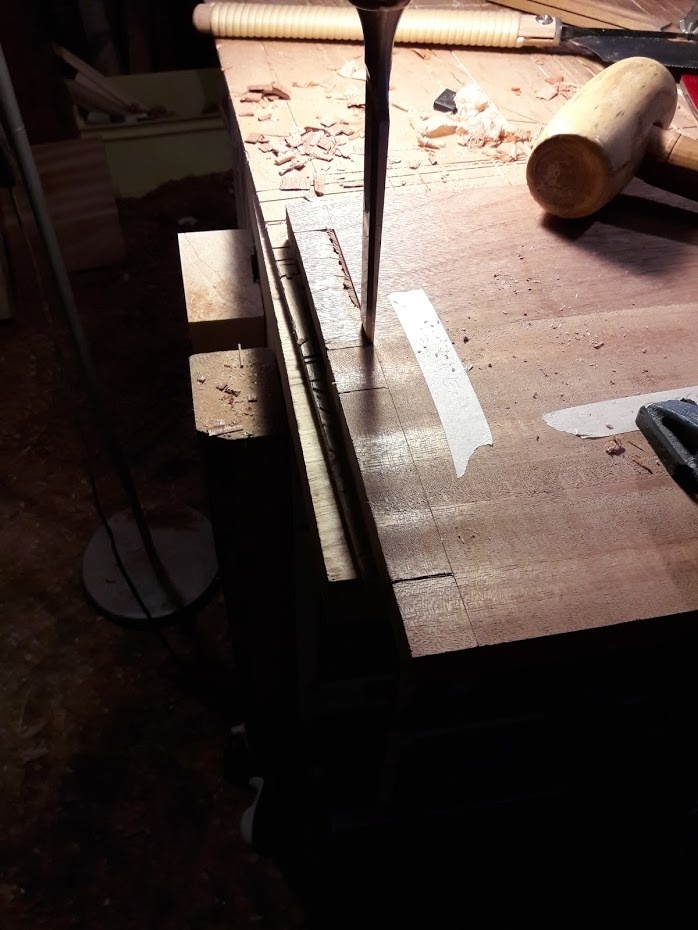

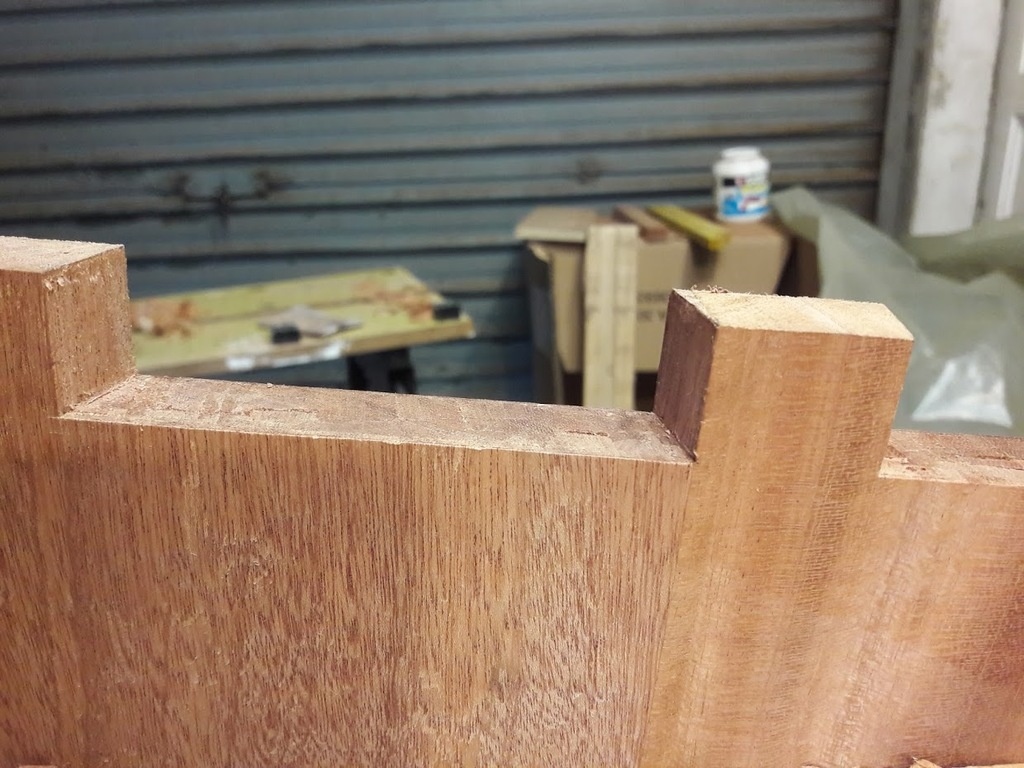

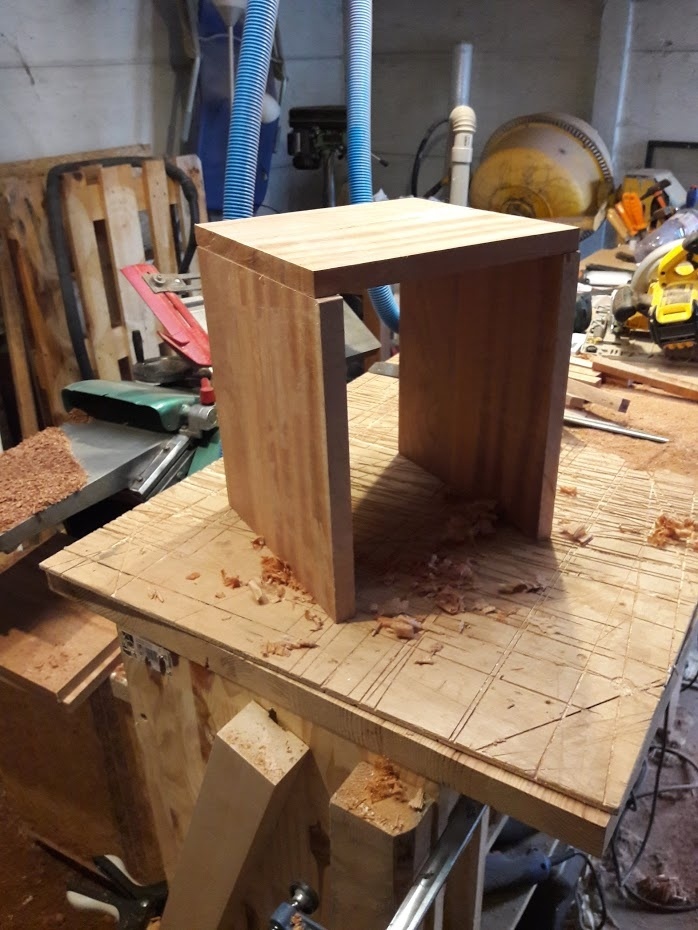

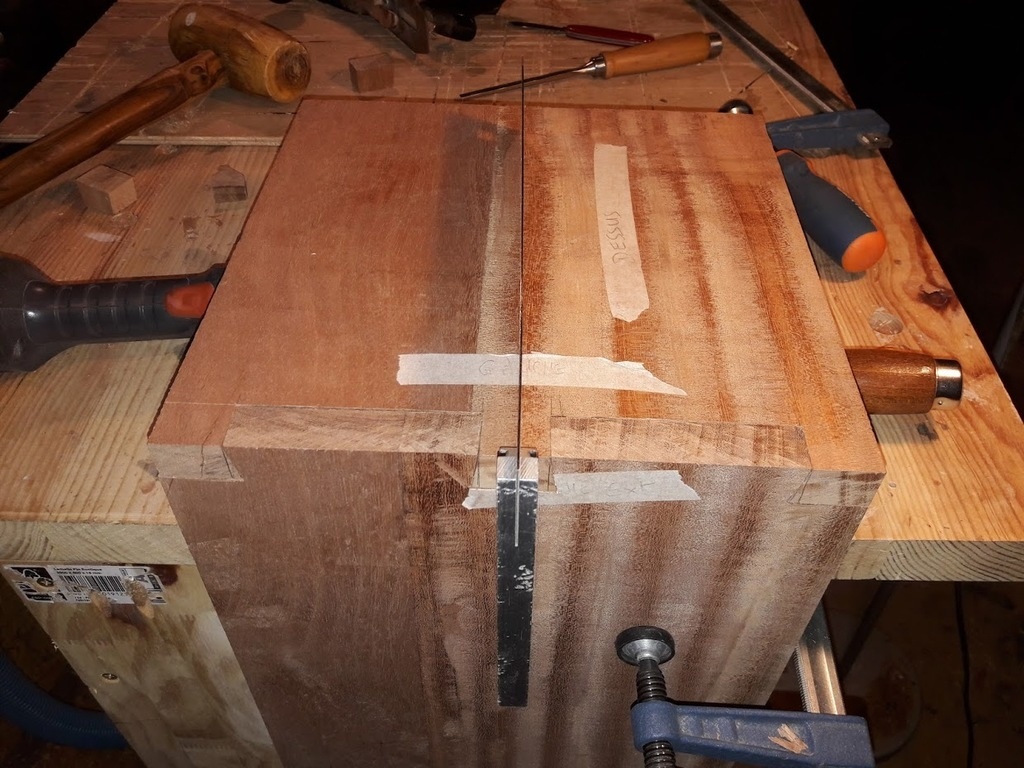

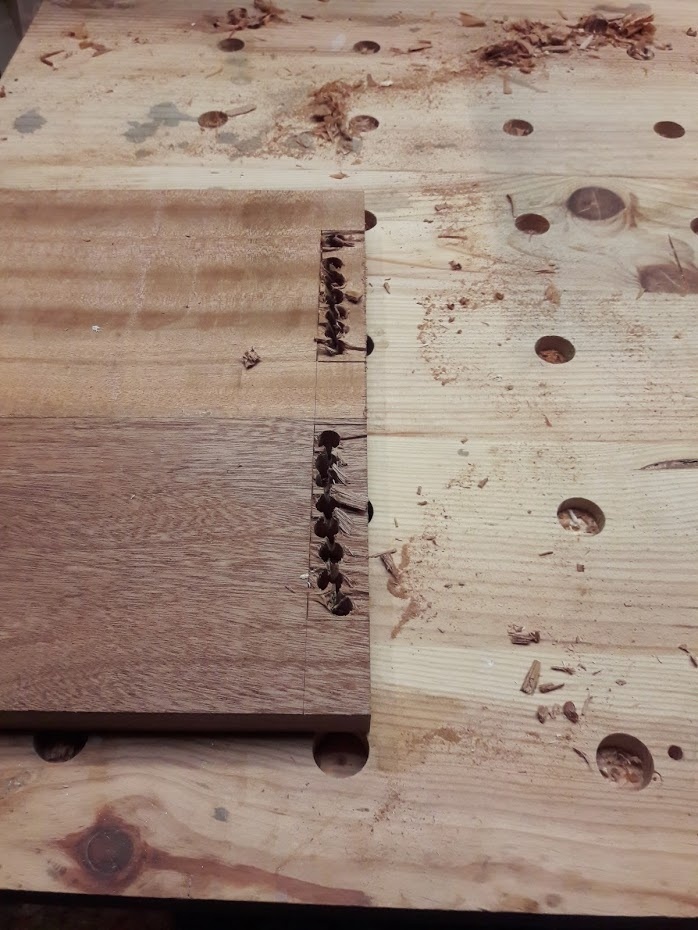

J'ai fait des queues d'aronde en deux techniques : tout au ciseau / d'abord des trous à la perceuse puis finition au ciseau.

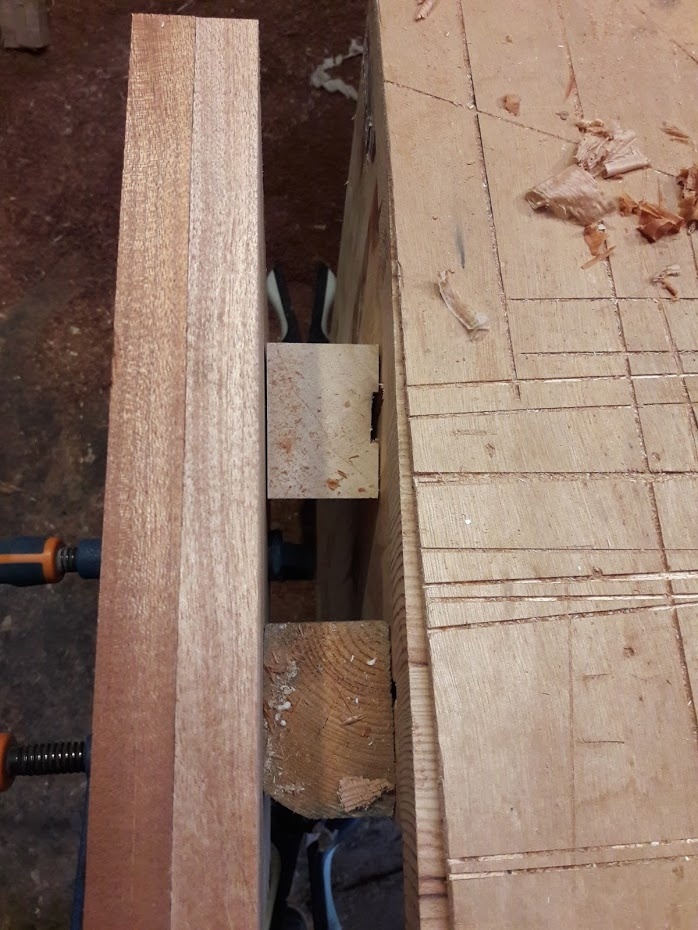

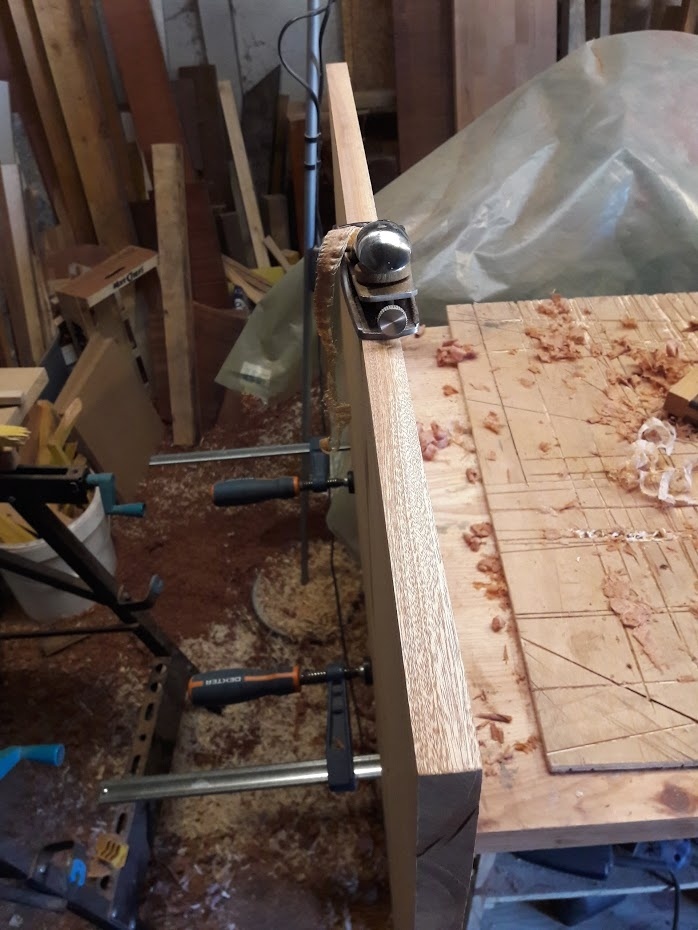

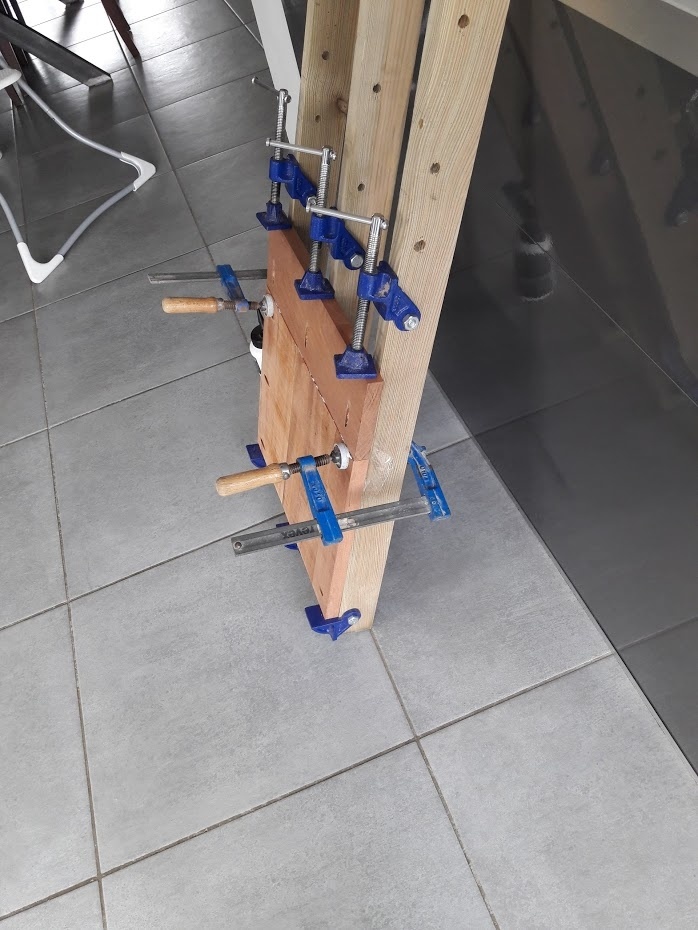

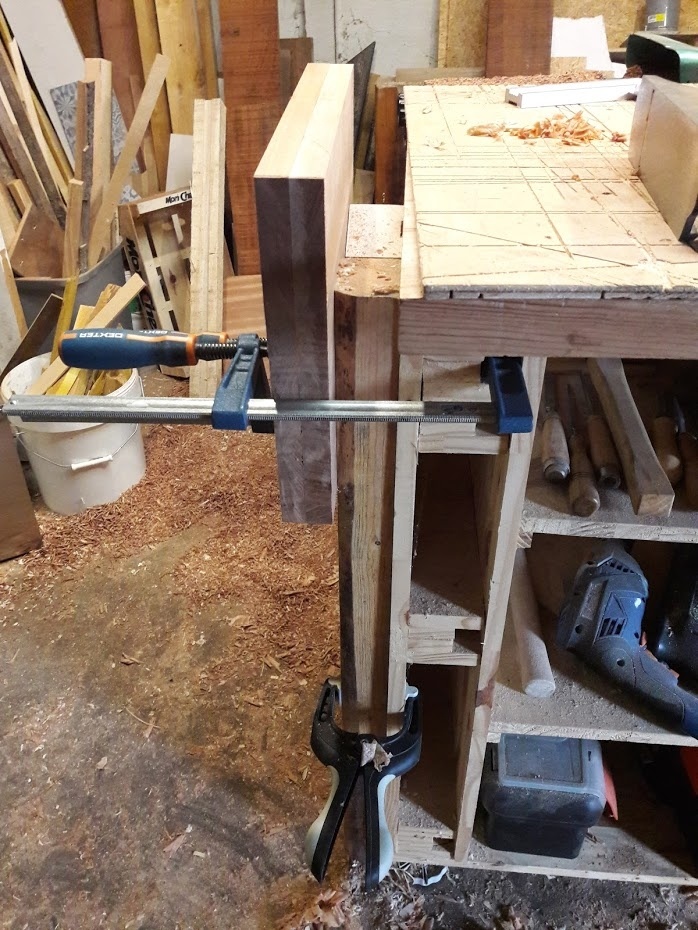

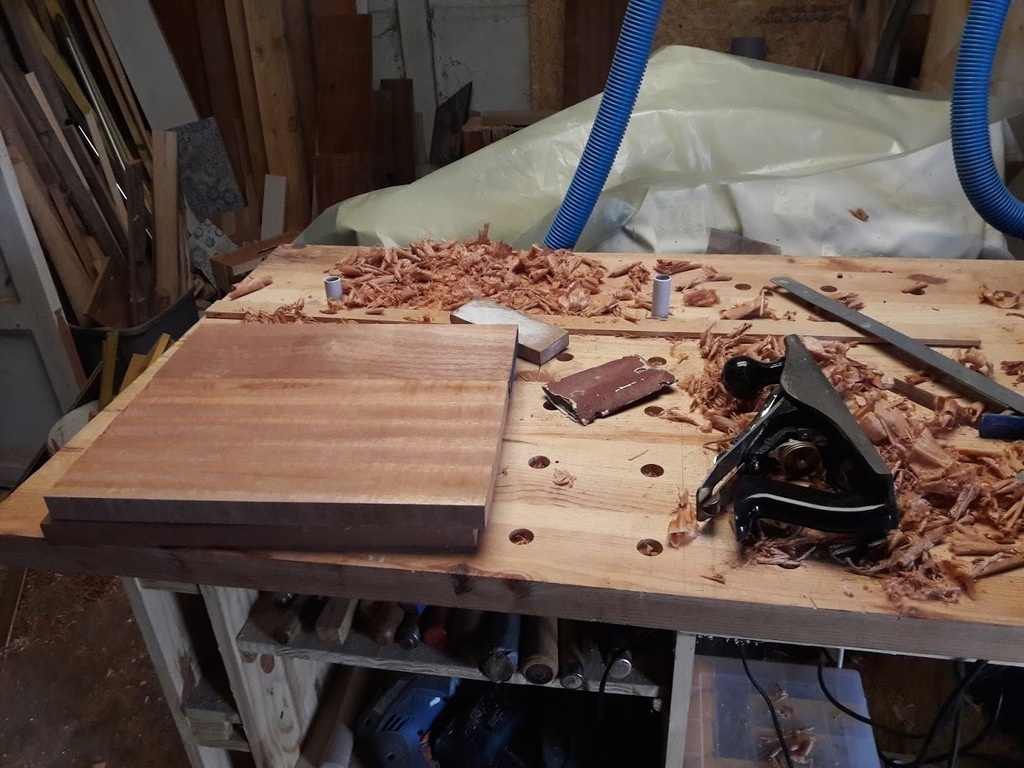

Comme je n'ai pas encore d'établi digne de ce nom, la presse verticale est faite de serre-joints et l'établi trop léger bouge beaucoup trop au rabotage des champs

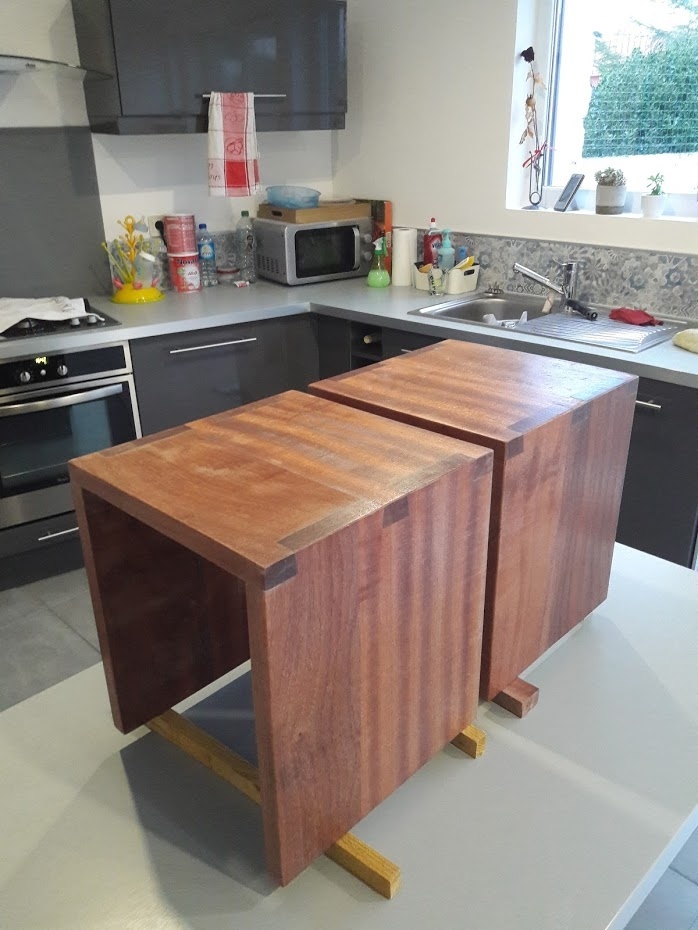

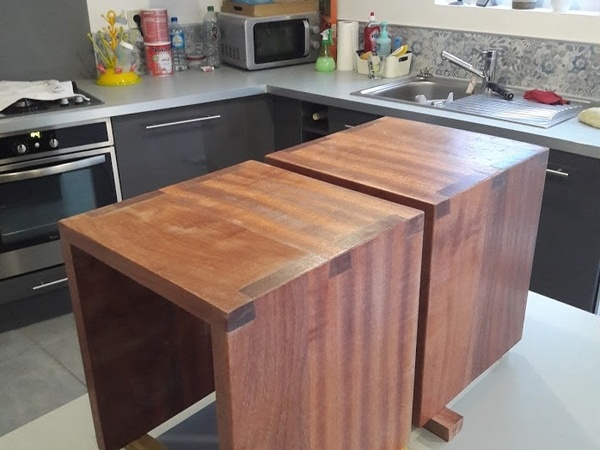

Résultat final une fois vernis.
J'en suis presque totalement content car il y a des coups de rabots à contre-fil que je n'ai pas pu rattraper.

Publié Mis à jour

Partager

Ah le MDF...

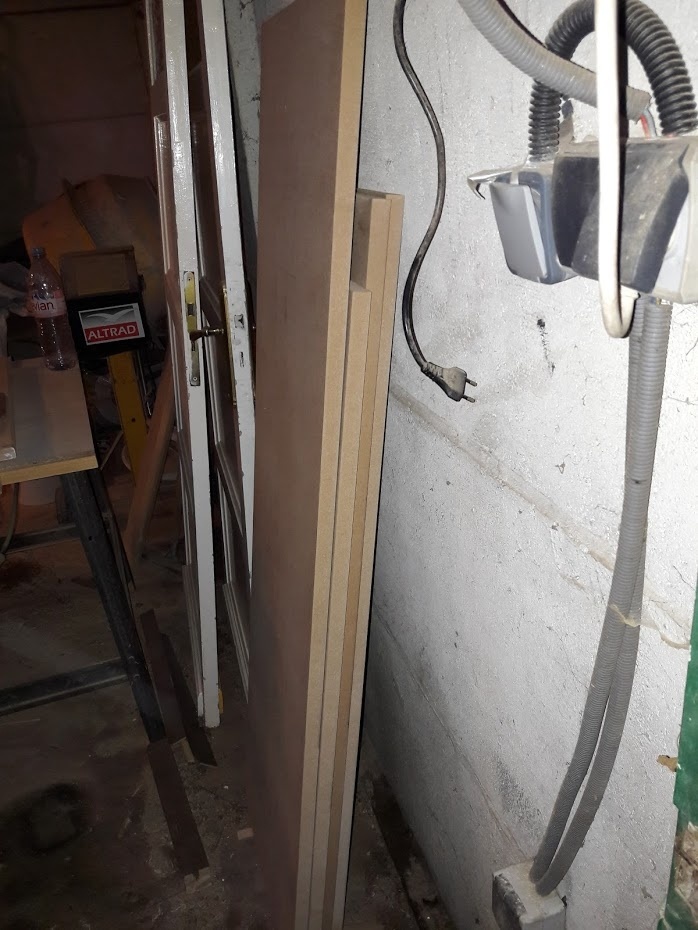

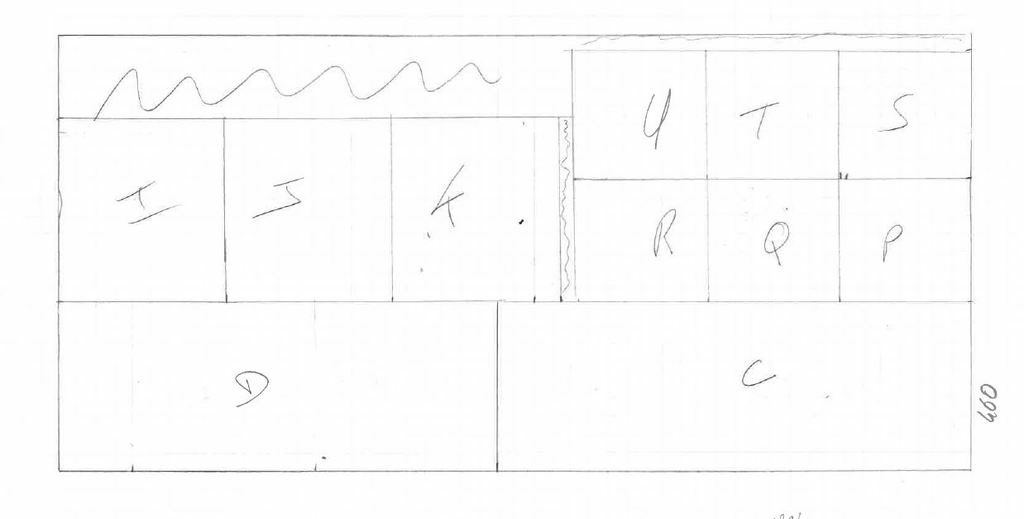

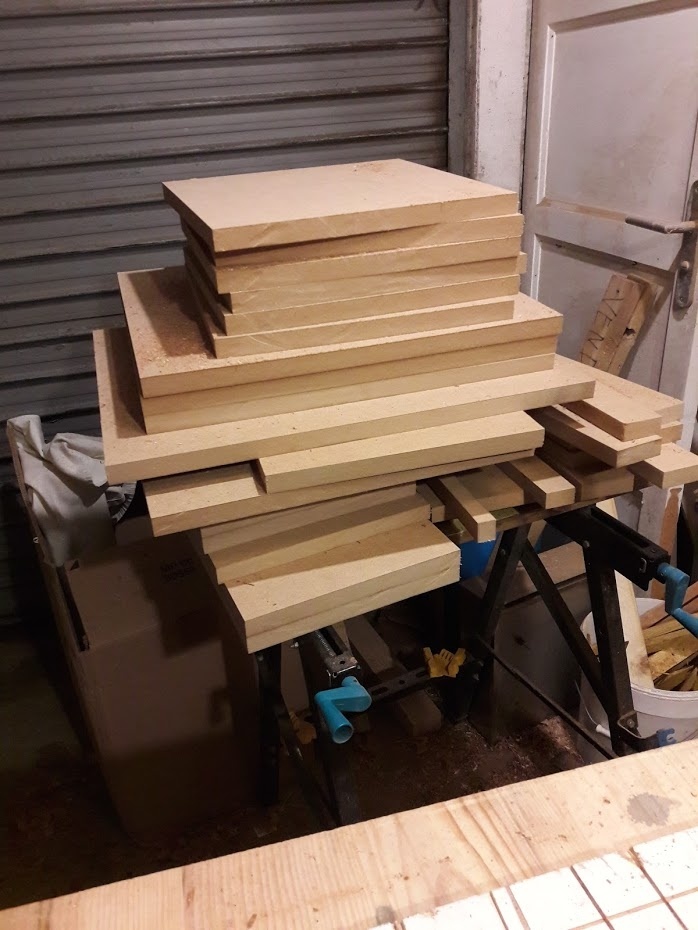

Je l'ai acheté débité aux bonnes largeurs tout de suite à L. M. selon les plans optimisés pour que tout rentre sur 2 plaques.

Puis sciage aux dimensions définitives

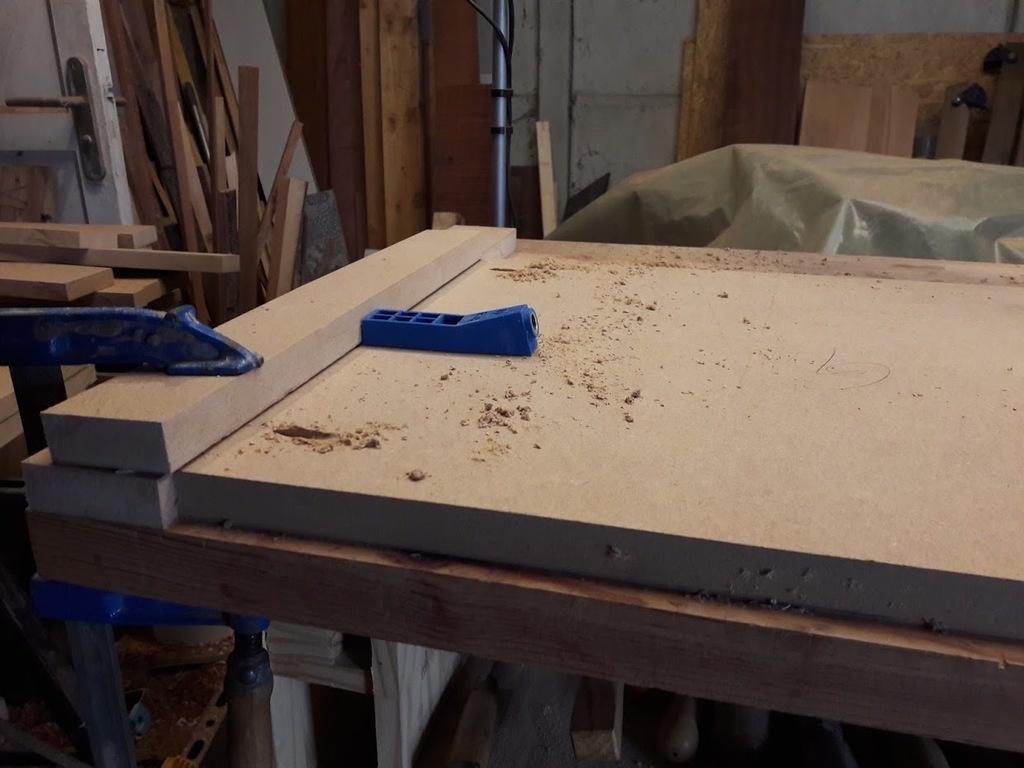

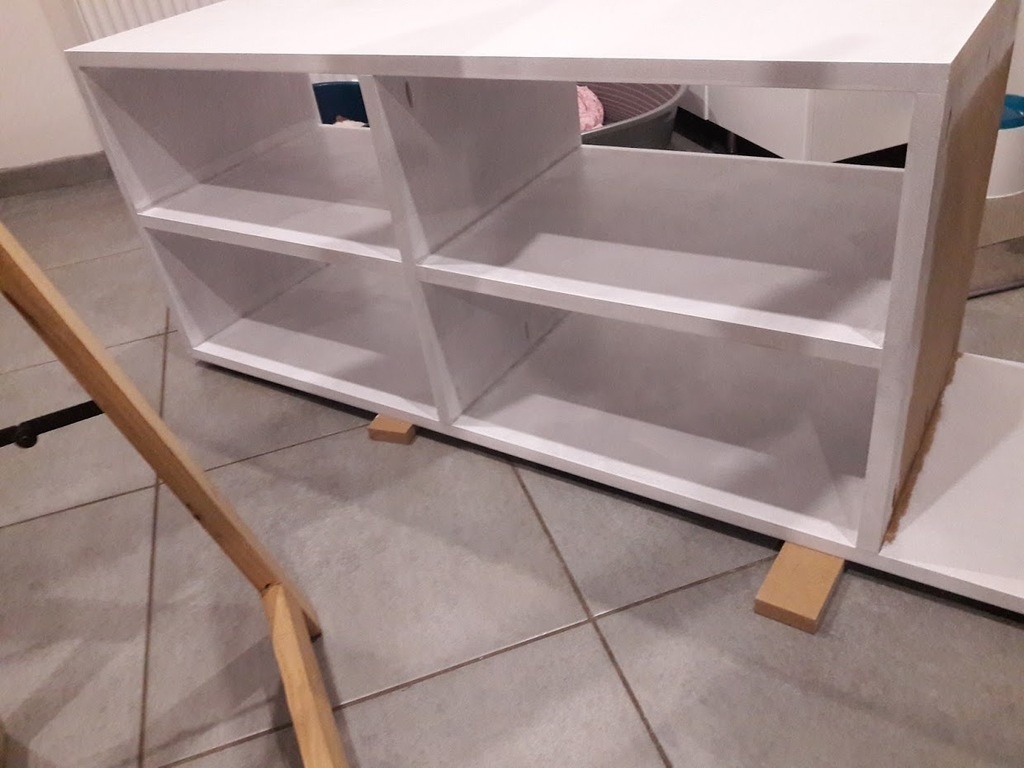

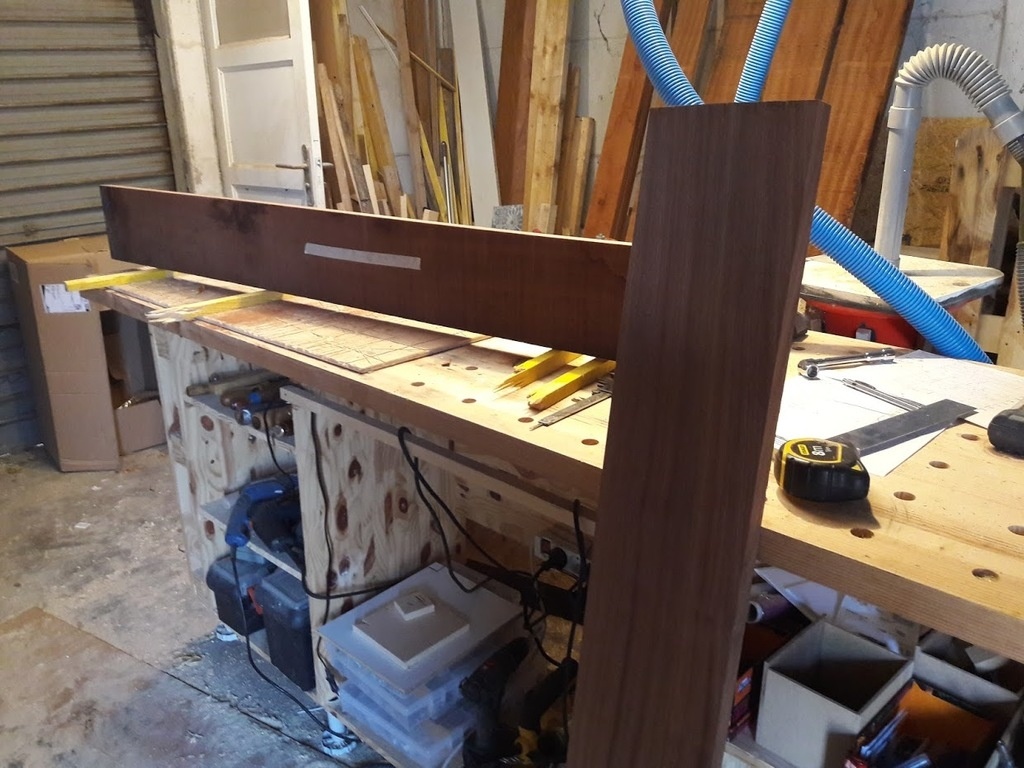

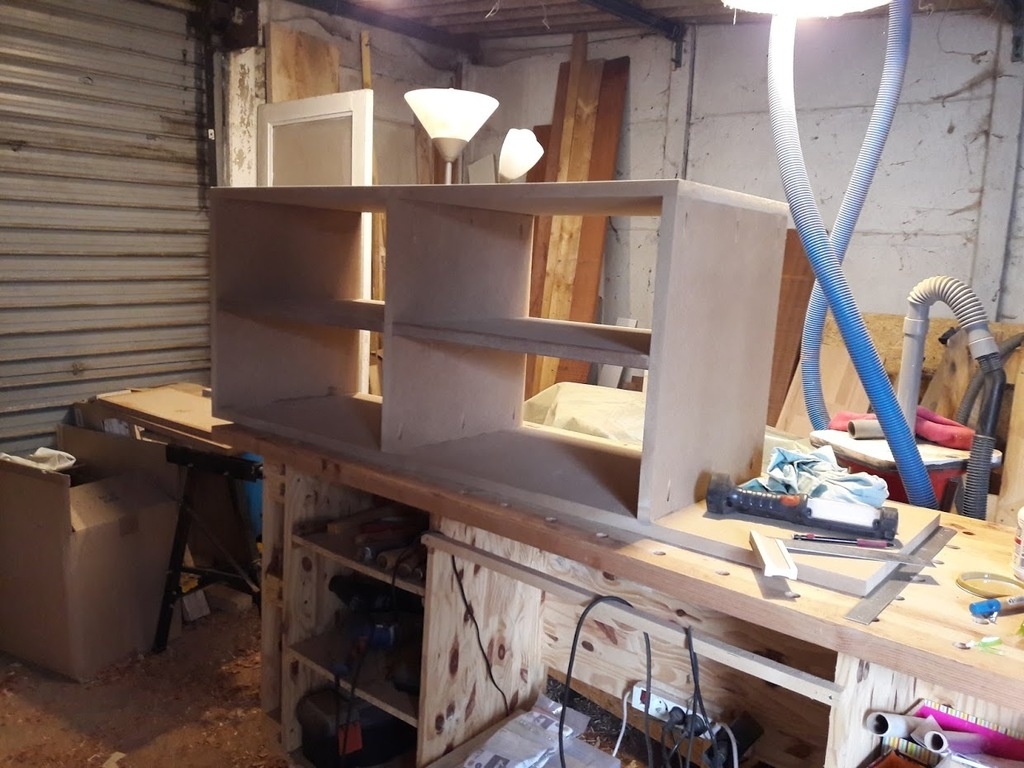

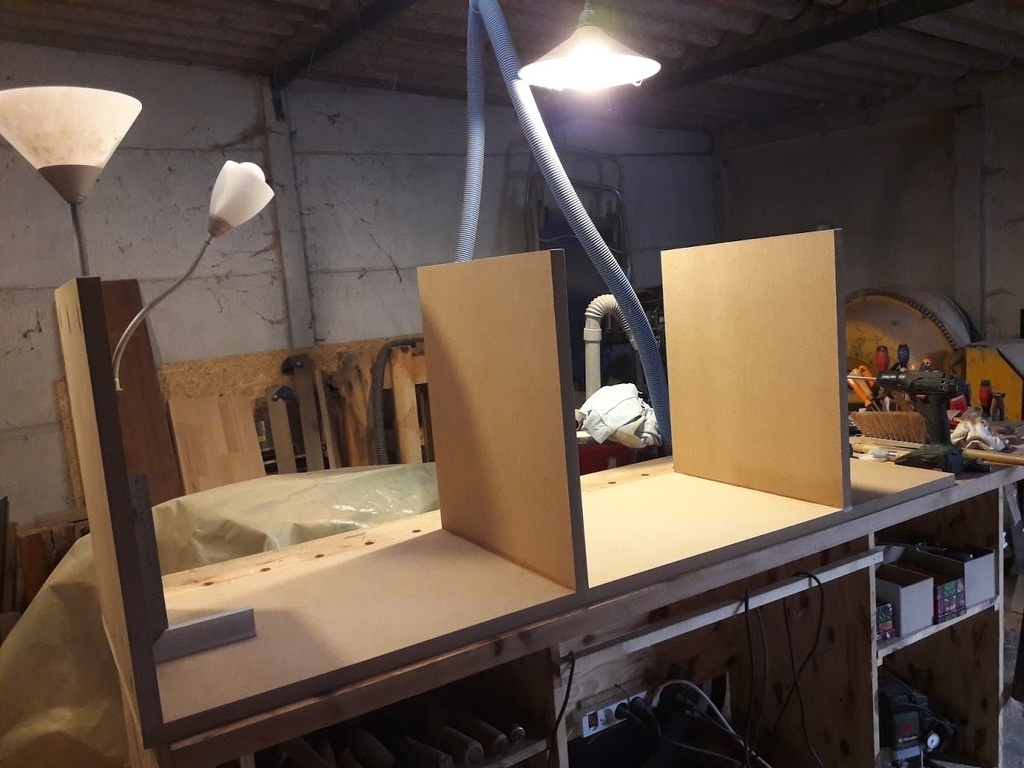

Montage à blanc, vérification des équerrages, montage définitif (colle + système de vis en biais Kreg) et finition.
Pour les champs, j'ai appliqué la méthode de Diomédea : vitrificateur, peinture, vitrificateur.
Le résultat est satisfaisant, mais je dois encore m'améliorer.
C'est long, mais qu'est ce que c'est long (et toujours tout dans la maison ...)

Publié

Partager

Finitions et assemblage

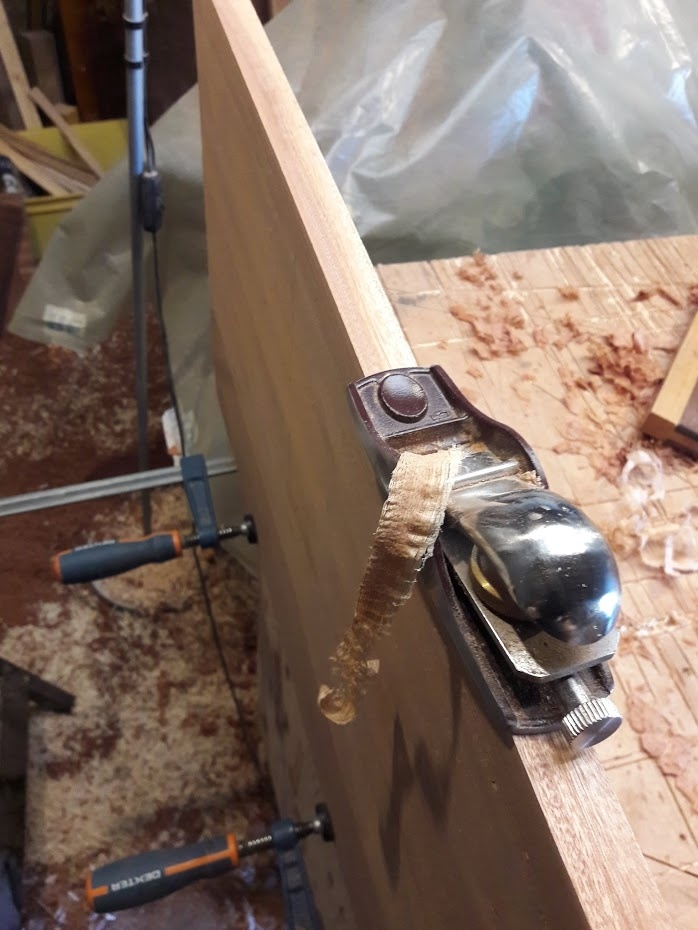

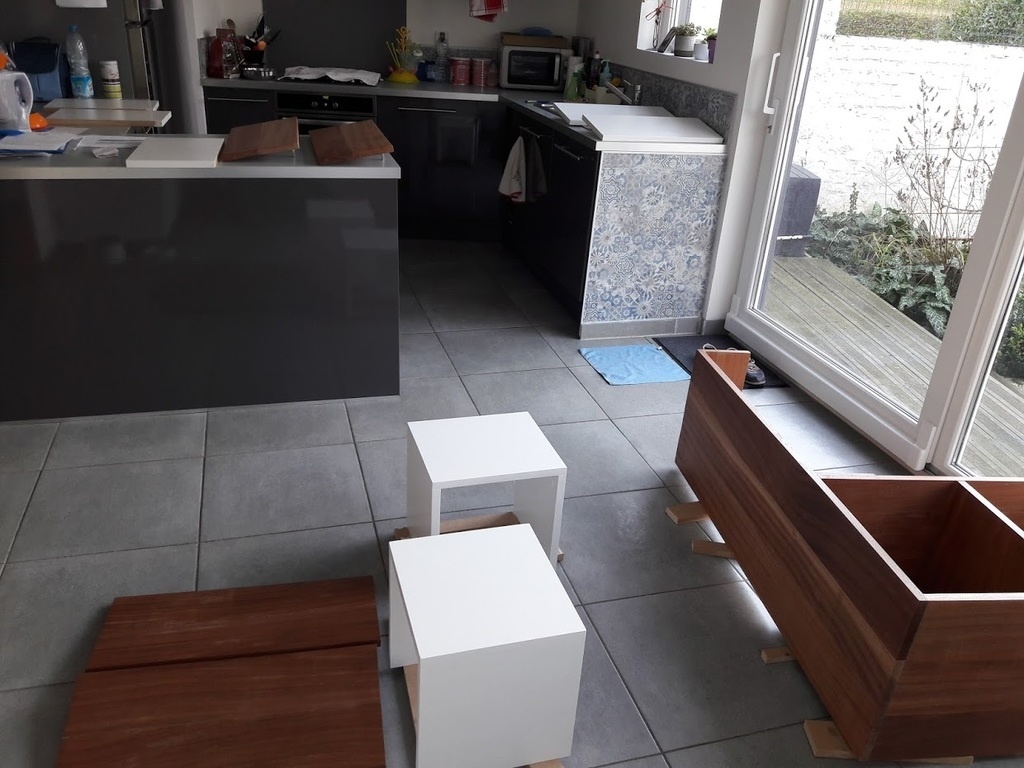

J'ai repris les champs des portes en bois au rabot et tout vernis une dernière fois.
Vous remarquerez au passage la bienveillance de ma compagne :) pour l'occupation de la cuisine.

Le meuble a été livré en deux fois (ma polo était remplie à chaque fois!)

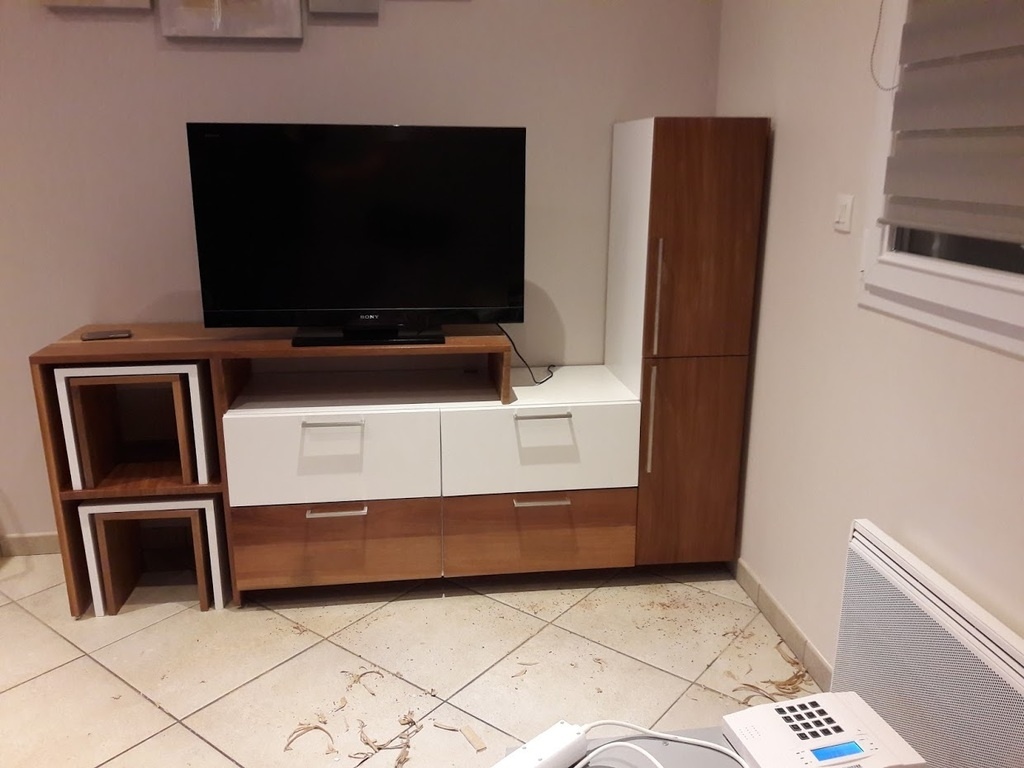

Le meuble est en trois parties : une en bois, l'autre c'est le meuble bas et enfin la colonne.

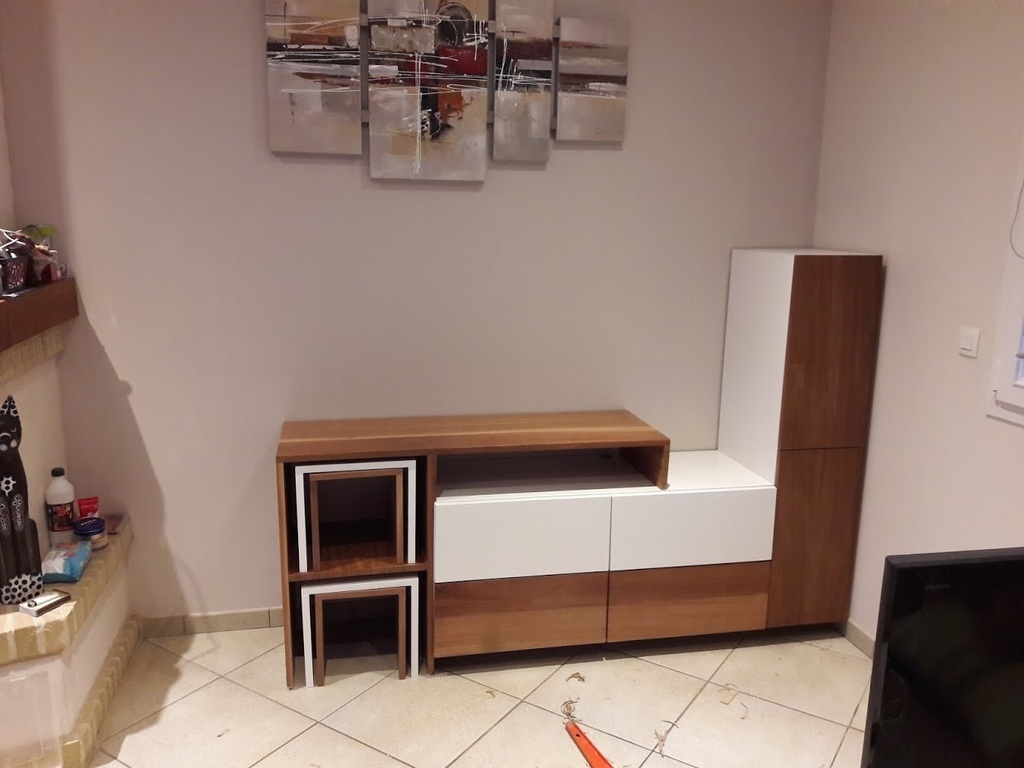

Assemblage définitif sur place avec mes amis ... quel suspense parce que c'était un sacré moment de vérité!!
J'ai rajouté des pieds de qlq mm sous les tables gigognes blanches pour équilibrer les espaces libre en hauteur (ce n'était pas encore fait sur la photo)

Publié Mis à jour

Partager

Conclusion

L'idée date du 7 novembre, le plan a été validé 13 jours plus tard.
J'ai commencé en décembre et tout a été monté le 11 février.
J'aurais aimé que ça aille plus vite, mais c'était mon premier meuble vraiment imposant et j'ai fait quelques bêtises qu'il a fallu rattraper.
C'est ça quand on débute et qu'il faut partagé les week-end entre la famille, les travaux dans la maison et l'atelier.
J'ai essayé de suivre tout ce que j'ai pu lire ici et sur le forum CDC sur les méthodes de conception et les techniques de réalisation.
Le rendu est plutôt joli, en tout cas il plaît aux nouveaux propriétaires.
Le prochain sera sans défaut ... enfin j'espère.

Publié Mis à jour


Discussions

jerome59210 a publié le pas à pas "Meuble TV".il y a 6 mois
Kentaro


C'est très beau! Bravo!

jerome59210

Ah bah merci! Ca me rend fier!

Emilien


Hello,
Joli meuble, bravo.
L'arrachement du Sapelli, c'est après passage sur la Kity ou en rabotage manuel ?

jerome59210

Bonjour,
Merci.
C'est au rabot.
