Fabrication d'un meuble TV - Bibliothèque - Enfilade

  Ce pas à pas présente un projet en cours de réalisation.

Fabrication d'un meuble TV - Bibliothèque - Enfilade

Je me lance de la réalisation d'un projet de meuble TV - Bibliothèque - Enfilade. Ce meuble vient en couverture d'une mur de 4m60 de large pour 2m50 de haut.

Dans ce projet, je vais remettre au jour une idée que j'avais déjà développée dans cette bibliothèque murale pour masquer une TV. A savoir que la partie TV sera masquée par deux blocs d'étagères coulissantes.

Ce projet aura des partie en frêne massif (colonne et plan de l'enfilage) et des parties plaquées frêne (portes, plinthes, et fonds)

Liste des articles

Mis à jour

Partager

Conception

Le cahier des charges porte les points suivants :

  • Une enfilade à 9 portes faisant toute la largeur du mur. Hauteur : 630 mm
  • Une colonne centrale offrant un usage de bibliothèque. Largeur : 1340 mm
  • Une partie arrière dans la colonne pour y intégrer une TV

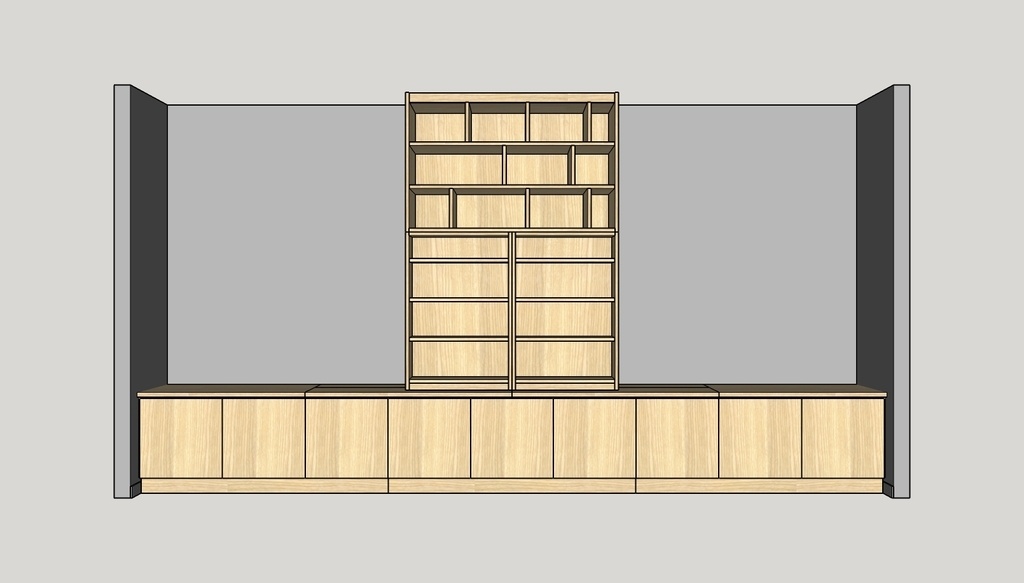

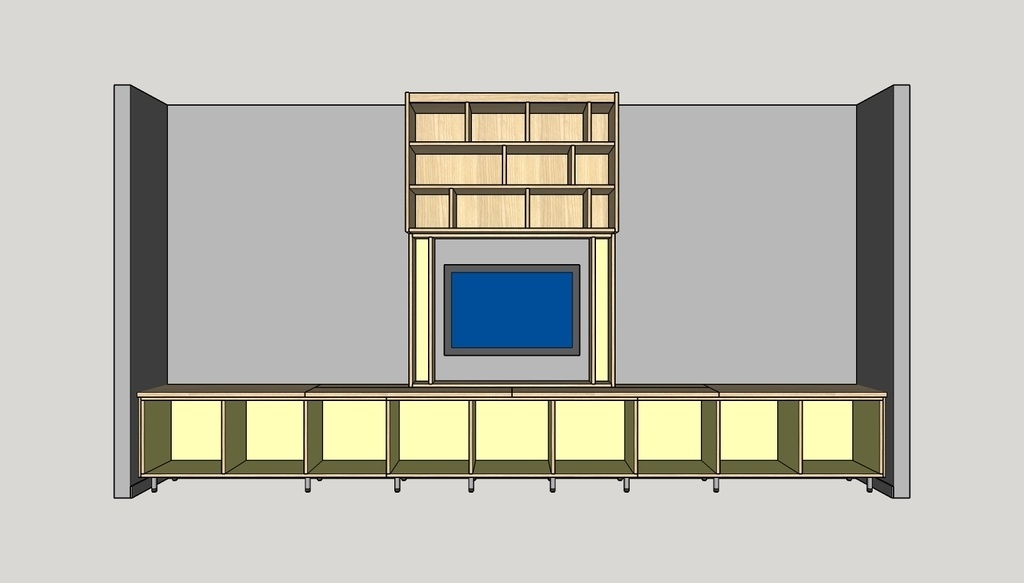

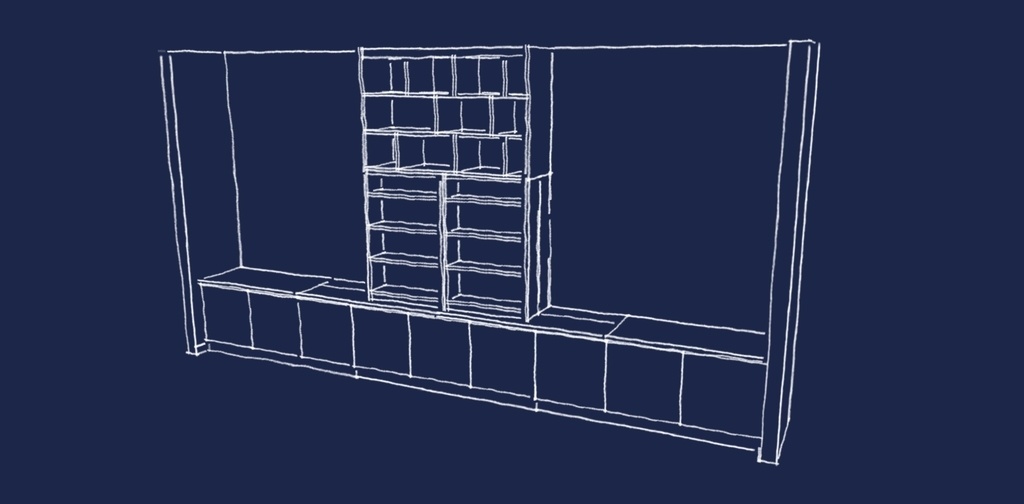

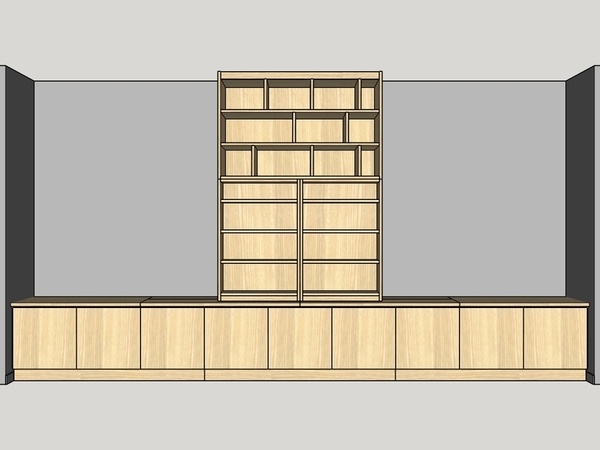

Le résultat de tout ça nous donne le modèle suivant :

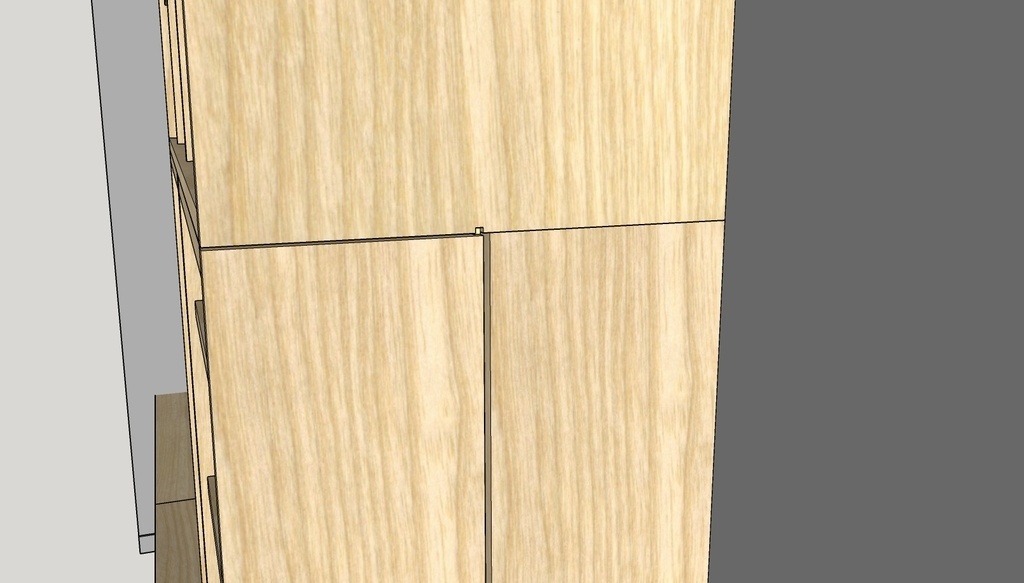

La partie TV étant à l'arrière de la colonne centrale, elle peut être cachée ou non par la manoeuvre de deux blocs d'étagères mobiles.

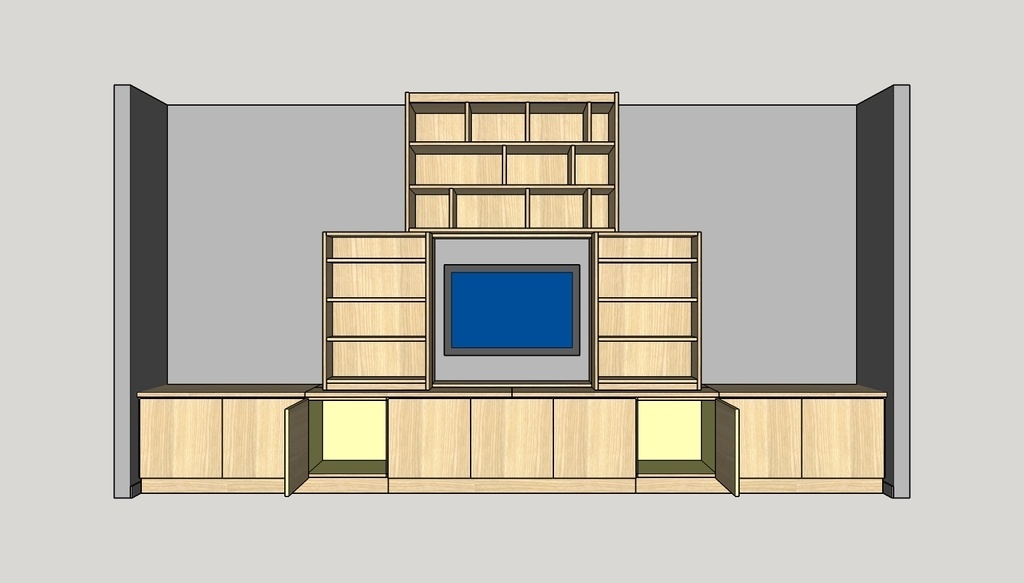

Voici l'état en position ouverte :

Ces étagères mobiles vont être chacune montée sur un socle à 4 roulettes et guidées le long d'une rainure faite dans le plan de l'enfilade.
Afin que des deux blocs ne basculent pas, il seront également guidés par une rainure dans la partie supérieurs de la colonne. Le fond des bloc servira de tenon guidé dans la rainure.

La structure

D'un point de vue structure, je vais réaliser tous les caissons bas en contreplaqué. Le tout divisé en 3 bloc. Ces caissons seront montés sur des pieds réglables pour s'adapter plus facilement au sol qui est un carrelage.

Le tout sera couvert d'un plan en frêne massif de 30mm d'épaisseur. Ce plan sera composé de 4 morceaux. Ainsi les raccords du plans ne correspondent pas à ceux des caissons pour mieux répartir la charge.

La partie colonne sera également réalisé en frêne massif (22 mm) avec des fond en contreplaqué plaqué frêne. Les deux parties de la colonne seront fixées au mur.

Publié Mis à jour

Partager

La panne ...

Aie ... J'en connais une qui n'a pas aimé que je parle d'elle dans ma dernière vidéo ... :(

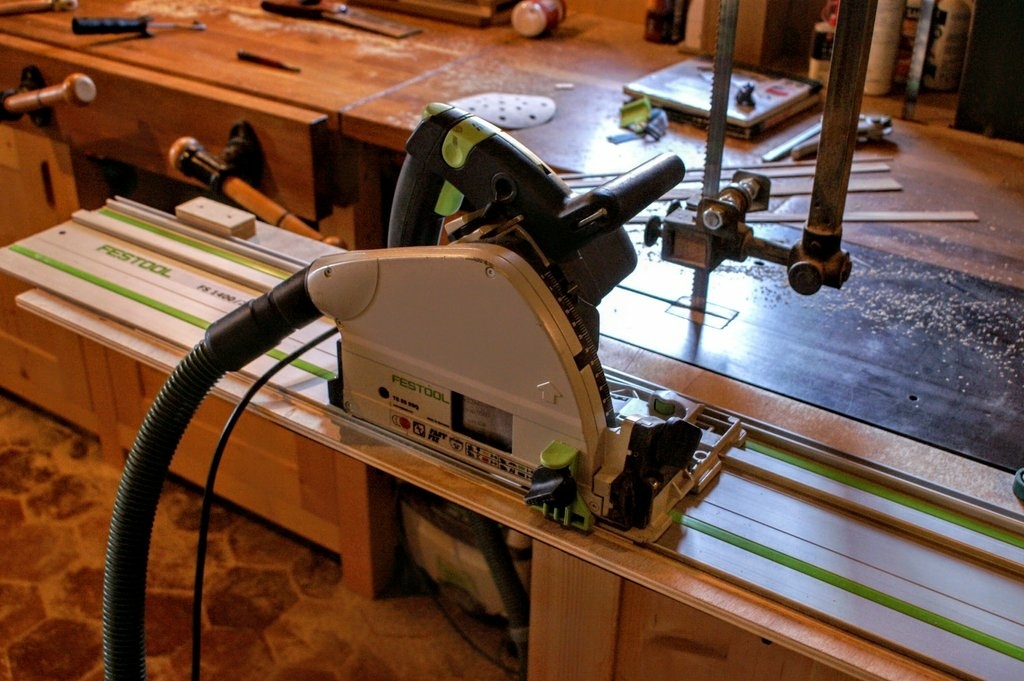

En pleine coupe d'un tout petit placage de 15/10 ème, ma TS 55 s'est arrêtée. Depuis, plus moyen de la démarrer. Direction le SAV. C'est finalement pas du matos increvable ;)

C'est un coup dur pour mon projet que doit être livré en semaine prochaine. Je pense que je ne pourrais pas avoir la machine réparée avant...

J'ai donc envie de dire ... si l'un d'entre vous (pas trop loin de chez moi) avait un TS 55 à dépanner pour la semaine prochaine, je lui en serait infiniment reconnaissant. Il me reste pas mal de placages à découper et je ne me vois pas changer de technique en plein projet.

On est peu de chose sans nos outils ...

Publié Mis à jour

Partager

Merci !

Yeah !! Grâce à @niconathy, le projet ne va pas prendre de retard ! Merci à toi de me prêter ta machine l'instant que la petite malade passe à l'hosto 🚑.

J'en profite également pour remercier tout ceux qui m'ont envoyé leur proposition de me prêter leur machine.
Ca fait chaud au coeur de voir votre réactivité 👍 !

Allez hop, je retourne faire du copeau ...


[ A suivre ... ]

Publié Mis à jour

Partager

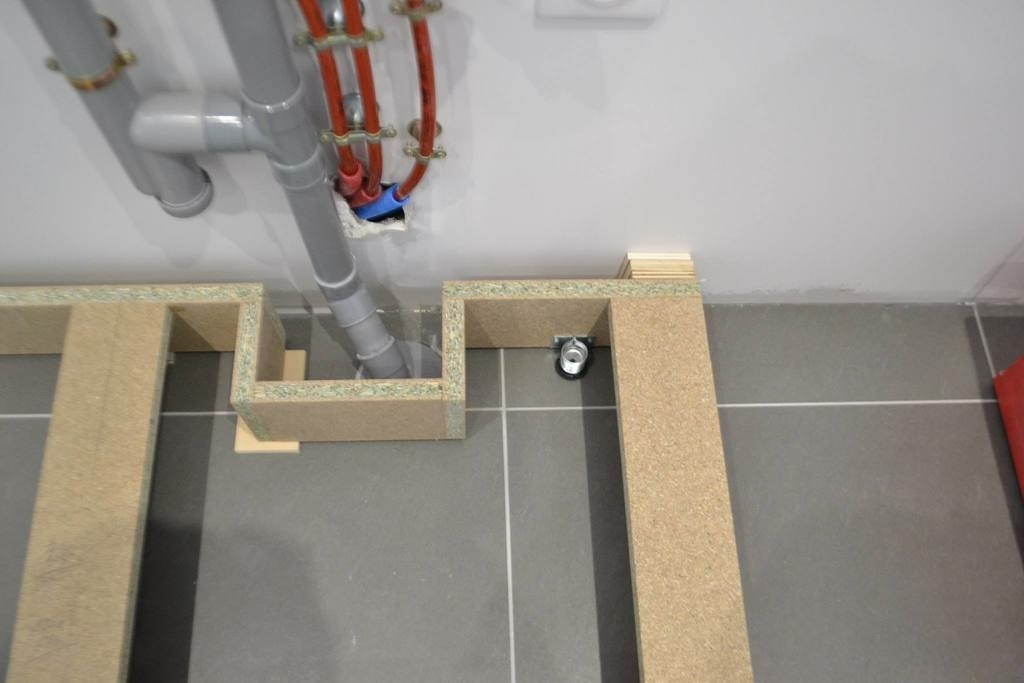

Extrait de la livraison

En attendant que je trouve le temps de continuer la rédaction de ce pas à pas, voici un extrait de la livraison.

Cette phase qui m'a d'ailleurs révélé combien travailler seul peut être handicapant pour réaliser certaines tâches comme le déplacement de lourdes charges.
Jusqu'ici, j'ai toujours eu la chance que le client ou un collègue puisse m'aider. Ce coups ci, les planètes n'étaient pas toutes alignées. De la pluie au chargement, une accessibilité dans la boue et en pente et personne à l'arrivée ...

Et bien entendu, l'élément le plus haut du meuble est aussi le plus lourd. Je l'estime à un bon 80kg. Difficile de le placer à bout de bras.

Note pour plus tard, considérer ce point lors de la conception 😉

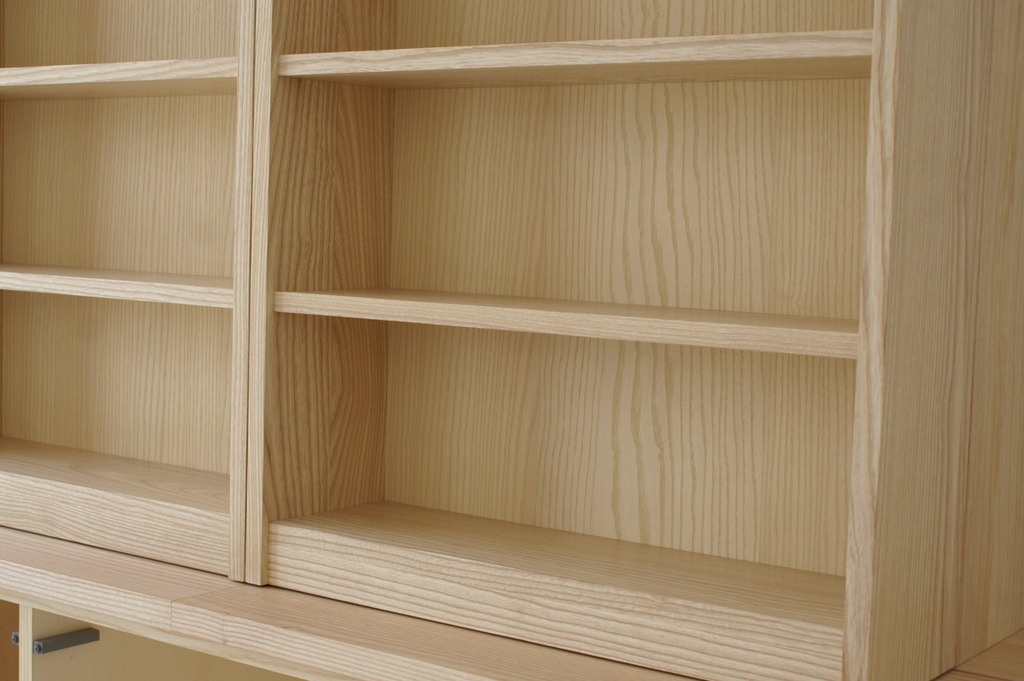

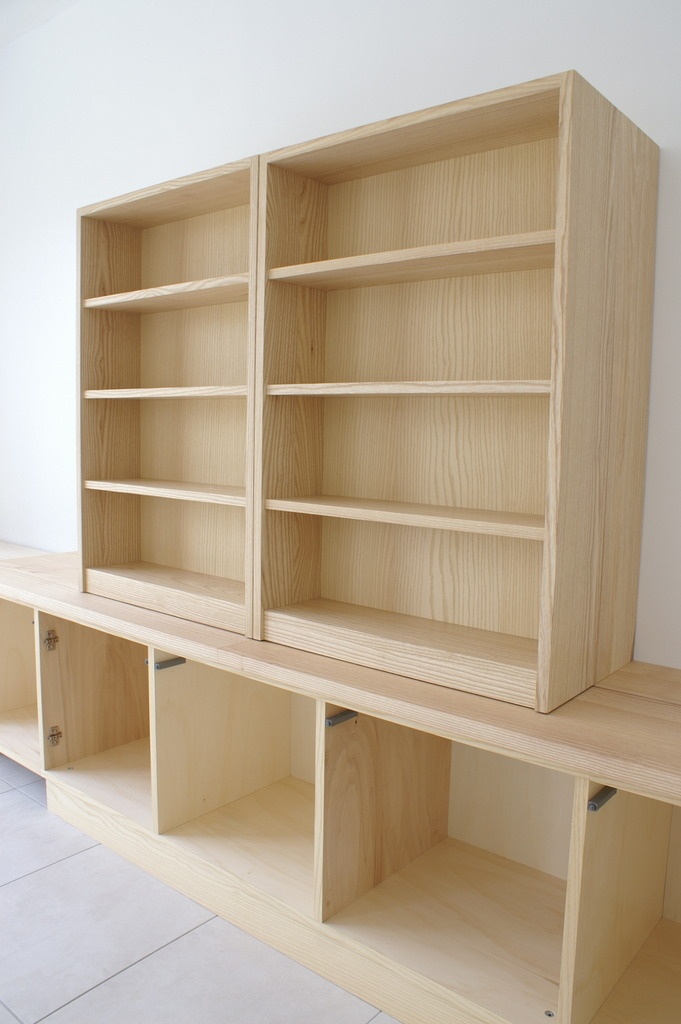

Et quelques photos de l'avancement ...

Publié Mis à jour

Partager

La pose

Voici la pose de l'ensemble en vidéo.

Finalement, j'ai pu filmer. Je tiens à remercier @niconathy (deux fois mon sauveur) pour la précieuse idée sur contreplaqué pour repérer mes trous de perçage pour les chevilles de fixation de la partie haute !

Cette fois, il y avait du monde sur le chantier, j'ai pu y trouver l'aide nécessaire !!

Bon visionnage 😉

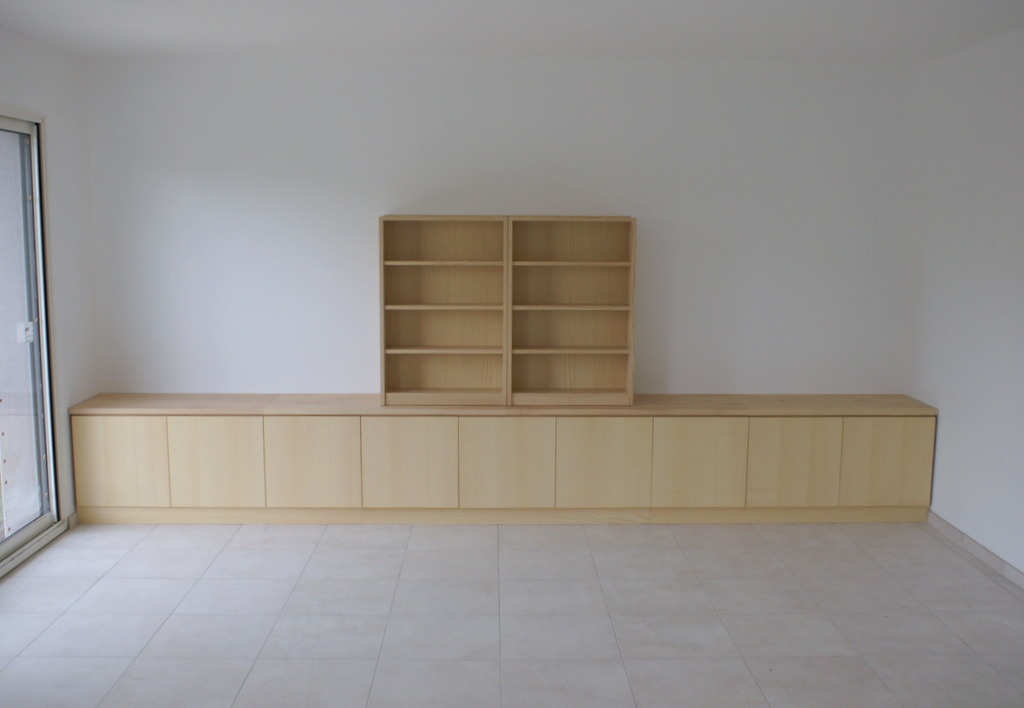

Et cerise sur le gâteau, les clients sont ravis !

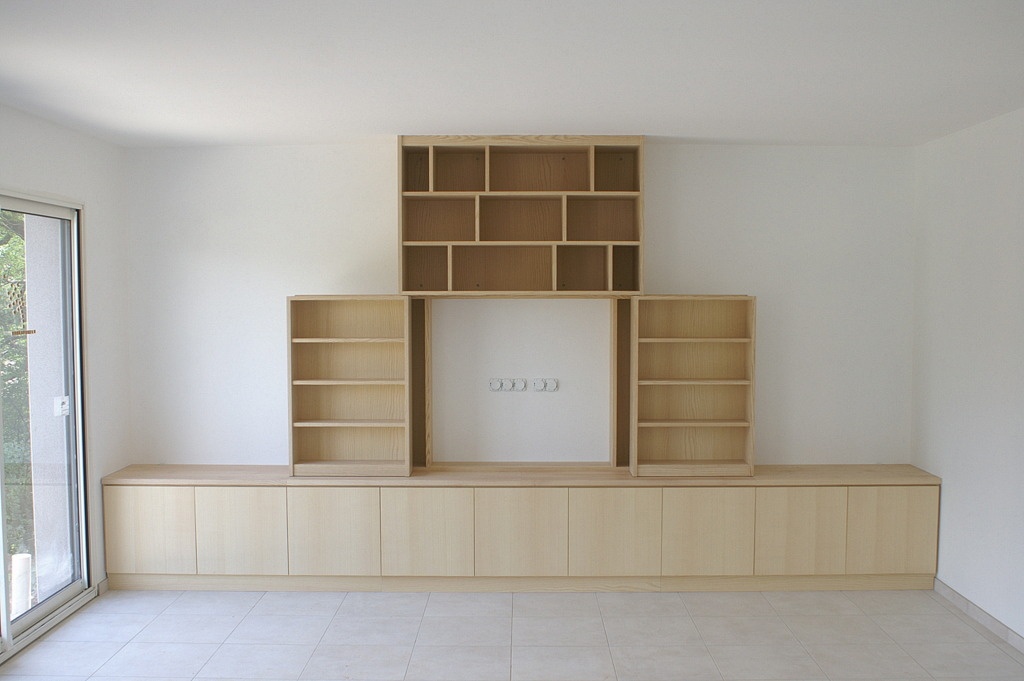

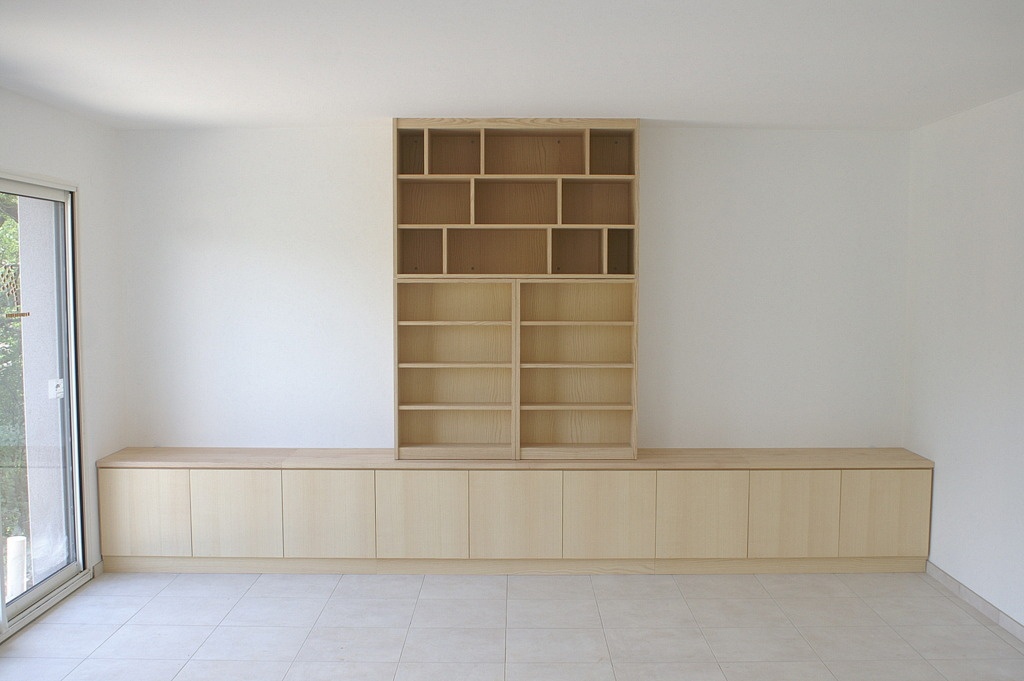

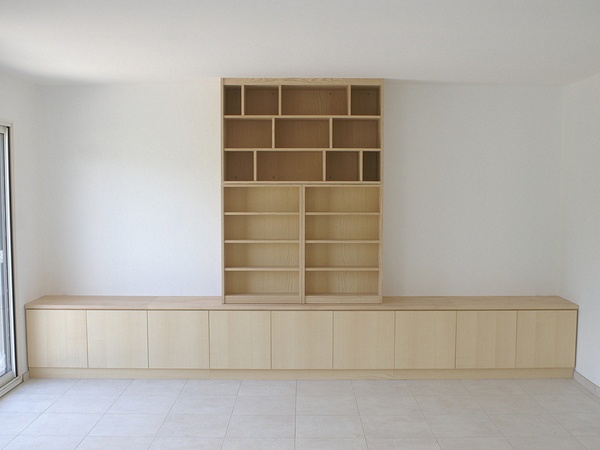

Et voici le résultat fini, en position fermée ...

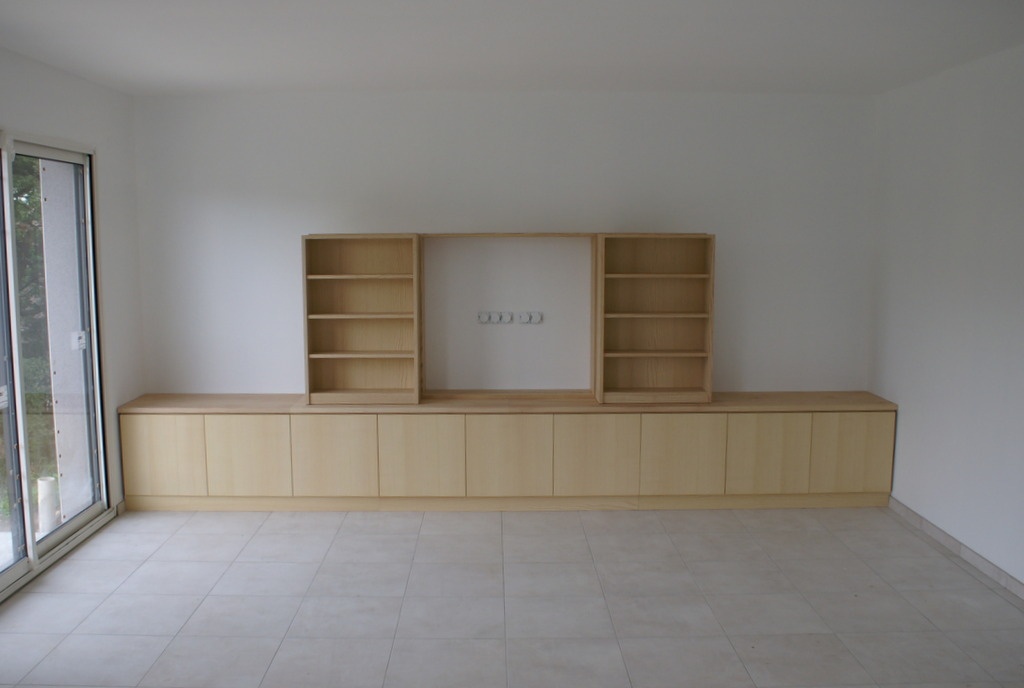

... Et en position ouverte

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Contenus associés


Discussions

Boris Beaulant a publié le pas à pas "Fabrication d'un meuble TV - Bibliothèque - Enfilade".il y a 6 mois
Sébastien Guillot


J'adore ce système d'étagère coulissante.
Tu l'a déjà fais sur un autre meuble il me semble, c'est efficace et discret.

Boris Beaulant


Oui, j'ai déjà fait ça ici.

niconathy


Excellent projet.
Niveau conception, d’experience je positionnerai les pieds intermédiaires sous les séparations, et je pratiquerai la rainure dans le caisson amovible, pour éviter la poussière dans celle ci.

Boris Beaulant

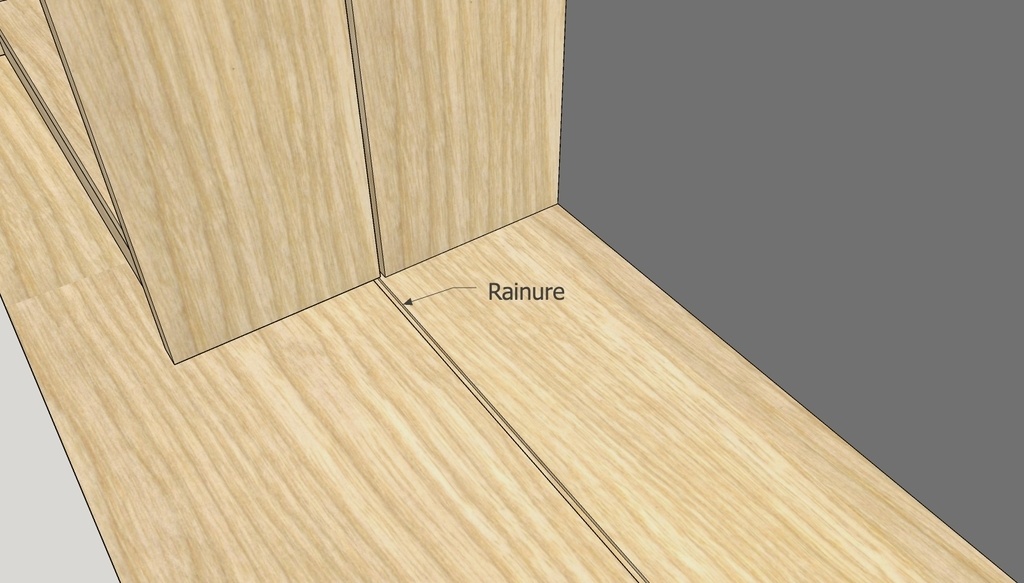

je pratiquerai la rainure dans le caisson amovible, pour éviter la poussière dans celle ci.

C'est une vue intéressante. En effet ! Mais visuellement, je voulais garder le plan de l'enfilade plane. Dilemme ;)

d’experience je positionnerai les pieds intermédiaires sous les séparations

Pour des problématique d'alignement ou pour la charge ?

niconathy


Pour les pieds, je dirai pour la charge. J’ai posé des éléments larges comme les tiens, et les pieds au milieu qui sont décalés par rapport aux montant ont tendance à créer une flèche sur le panneau qu’ils soutiennent. Vu le prix des pieds, perso je rajouterai 2 pieds par caisson.

Pour la rainure je comprends ton point de vue. J’imaginai plus un téton qui dépasse du meuble sous le caisson comme une porte coulissante entre deux pièces de vie.

Boris Beaulant


Ok, tu as raison. Je vais peut-être en ajouter 2 pour le caisson central. histoire d'en avoir 8 et en face des montants. Et Sur les coté, je vais les décaler seulement. Ca porte pas lourd.

Boris Beaulant


Un truc comme ça :

niconathy


👍👍👍

sylvainlefrancomtois


beau projet !! et les deux cotés de la colonne centrale , murs nus ??

Boris Beaulant


Oui, c'est ça. On voit le mur.

executionbois


hé beau projet boris mais un ouvrage comme ça oublis les pieds réglable
tout bonnement met un socle toute tes reprise de charge seront compensé
et pas de risque de portes qui se dérègle dans le temps si tu opte pour cette solution je te donnerais la marche a suivre avec cliché de ce que je fais sur mes cuisines dressing etc etc ......

Boris Beaulant


Barf, jusqu'ici, j'ai toujours fait des socles (ici et ou ). Le truc c'est que je vais être sur un carrelage et j'ai une mauvaise expérience de ça ...
Par ailleurs, la colonne doit toucher le plafond, sans mauvais raccord.

La solution de pieds réglables me donnait plus de liberté pour m'adapter sur place.

C'est l'expérience qui parle. Mon dernier projet sur socle à poser à la perfection sur un carrelage soit disant bien posé m'a fait perdre 1/2 journée de réglage sur place. La difficulté de ce projet était de bien placé au même niveau les deux parties entourant le poteau. Un enfer avec un sol pas parfaitement plan et un montage au chausse pied.

Mais si tu as une solution qui déchire tout, je suis prêt à l'entendre !!

executionbois


Ok boris je te brif dans la journée

executionbois


tu réalise le socl 10 mm plus court et surtout tu cale une fois le socle réglé a partir des petits verins de socle tu auras une meilleur tenue que les pieds réglables une fois le socle calé tu n'as plus qu'a empiler les caissons pour la pose de cuisine comme sur mon Facebook https://www.facebook.com/18356... une journée tout est installé et je suis tout seul.

Boris Beaulant


Ha oui, ok. Mais tu fini quand même pas un calage. Et donc sur place, il faut soit avoir une tripoté de cale avec un bon panel d'épaisseur (ou de combinaisons), soit être en mesure de les faire assez précisément.

executionbois


J'ai une caisse de cales de toutes épaisseur toutes mes chutes de cp de strats y passe et c'est très rapide

Christof

Bonjour, je suis preneur de la tactique: ou achètes tu tes verins réglables?
@zeloko : bon courage pour le projet.

Boris Beaulant


@christof merci !

executionbois


@christof sur lmc ou batifer en quincaillerie pro peutêtre sur bricosor.

Christof

Merci bcp

Niouniou


Comment tu fais tes raccords de plans horizontaux ? Avec de la quincaillerie de plan de travail de cuisine + rainures et fausse languette pour l'affleurement ?

Boris Beaulant


Je pensais partir juste sur du domino pour affleurer et pour les maintenir, ils seront vissés aux caissons.

Niouniou


Ok, et tu fais des trous oblongs dans le dessus fêtes caissons pour que le plan se dilate comme bon lui semble, ou un trou assez grand

Boris Beaulant


C'est prévu comme ça ;)

Boris Beaulant a publié l'article "La panne ...".il y a 6 mois
Wil


Charbons ? Mais j'imagine que tu as regardé ça en premier !

Boris Beaulant


J'ai rien regardé (à part changer de câble). J'ai paniqué. Voyant qu'il était 17h, qu'on était jeudi et que si je commençais à démonter, rien ne serait parti au SAV avant la fin de semaine. J'ai foncé chez un revendeur ... pour y poser la machine :(

Question bête. Avec une usure des charbons, la machine n'aurait pas donné des signes de faiblesse avant ?

Wil


Non, pas sur ce modèle en tout cas. Les charbons ont une sécurité pour ne pas abimer la machine. Lorsqu'ils sont trop usés, un petit téton de charbon saute, poussé par un ressort. C'est instantané.

Boris Beaulant


C'est certainement ça alors ...

En même temps, je n'avais rien pour les remplacer.

Wil


Oui, et la dernière fois que ça m’est arrivé j’ai peiné à en trouver dans un magasin autour de chez moi qui les avait en stock.

Niouniou


Je viens d'investir, mais ça va te faire loin...
Tu as demandé à ton revendeur, des fois, ils peuvent en prêter pour dépanner...?

Boris Beaulant


Arf, oui un peu loin ... ;)
Ben ce revendeur n'était pas chaud pour ça. Y aussi que la machine n'est plus sous garantie.

niconathy


Regarde tes MP

Boris Beaulant


Merci Nico !!

Oliverte


Ambitieux projet qui devrait t'occuper un moment !
Désolé pour ta scie, j'aurais été plus près, je t'aurais passé ma Mafell !

Boris Beaulant


Héhé ... Il ne faut pas qu'il m'occupe plus loin que jeudi. Sinon, je vais être en retard ;)

Boris Beaulant


C'est gentil pour la proposition Olivier. C'est pas que je sois pro Festool, mais c'est que j'ai tous mes petits gabarits et mes lames qui vont bien pour la découpe du placage.

NAZE63


Oups désolé pour toi, un peu loin pour te prêter ma mafell aussi. Bon courage, mais je crois que le prêt s’organise.

thibault81

Un peut loin pour moi (tarn), je suis sur que tu vas trouver. Bon courage.

FMJ


Arrêt soudain ?
Le plus probable, c'est soit l'interrupteur qui est HS, soit le moteur.
Généralement, si c'est les charbons, il y a quelques signes avant-coureurs

Boris Beaulant


Généralement, si c'est les charbons, il y a quelques signes avant-coureurs

@wil semble dire que de son expérience, non.

FMJ


Et tu as bien entendu vérifié le plug-it ? Le câble fonctionne sur une autre machine (et inversement) ? Il arrive qu'un fil se pète à l'intérieur mais on ne voit rien à l'extérieur.

Boris Beaulant


Oui, j'ai même essayé avec un autre câble.

FMJ


Alors c'est pas bon .....

Boris Beaulant a publié l'article "Merci !".il y a 6 mois
Kentaro


Beau projet!

Les roulettes ne vont pas marquer le plateau ? Plutôt que des roulettes, j'aime bien faire coulisser mes éléments sur des patins téflon (du vrai téflon, blanc, acheté en plaques chez Weber Métaux). Cela donne un coulissage moins "mécanique", plus "smooth". Cela ne s'use quasiment pas, et cela ne marque pas au dessous.

FMJ


C'est effectivement très utile. Par contre il faut vraiment en avoir l'usage vu le prix d'une plaque !

Kentaro


C'est en effet cher au m2...

niconathy


Avec plaisir. Sympa la discussion ce matin.
Je suis arrivé à l’heure... 😉

sylvainlefrancomtois


il est sympas ce nico !!! ;)

hedjour


Bon courage et bon copeaux..

Kentaro


Au fait, si toute la colonne était légèrement décalée, pas juste au centre, ce ne serait pas mieux ? Cela donnerait du volume, un effet de perspective.

Abgz

Beau travail. bon courage pour le reste.

Boris Beaulant


Bon, retour à la case départ ... mon revendeur m'a rendu la machine (sans y toucher) en me disant qu'il avaient des problèmes avec Festool ...

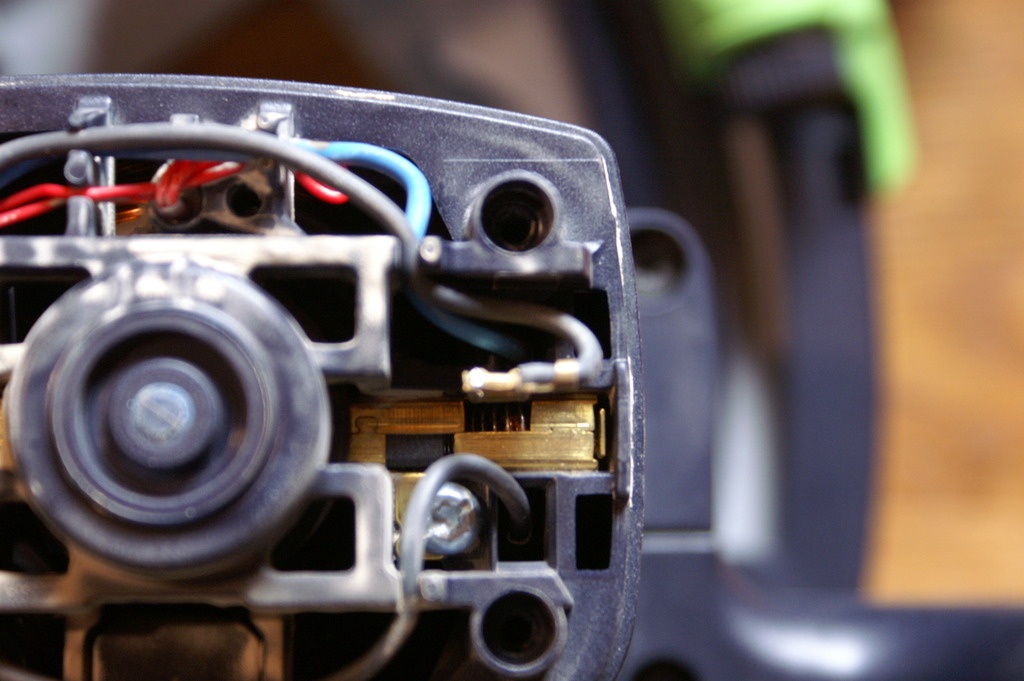

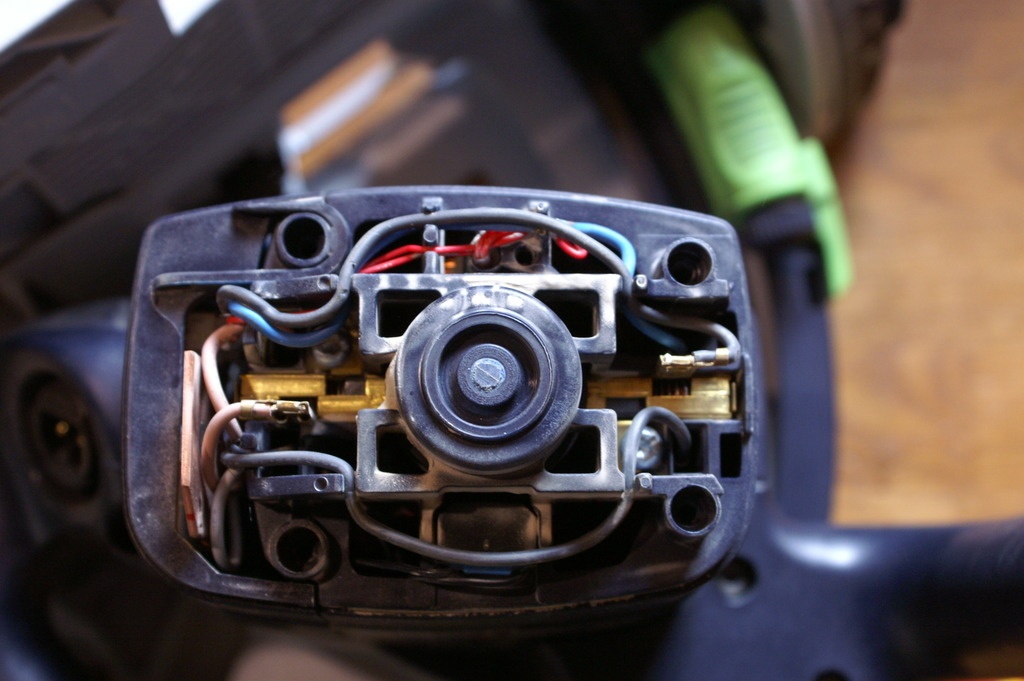

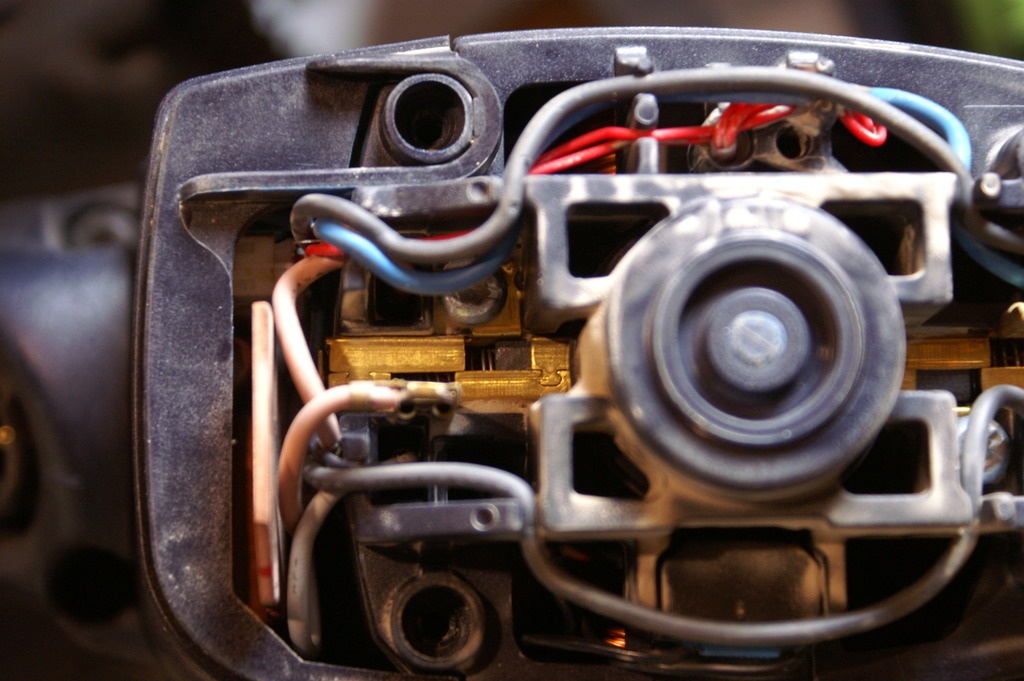

J'en ai donc profité pour ouvrir le capot et voir que les charbons sont entamés. Mais ça semble pas fini. En comparaison avec celle de @niconathy, il en reste moins chez moi. C'est tout ce que je peux dire.

Vous en dites quoi, je cherche un réparateur ou je commande la pièce (ref: 491704) ?

hedjour


Tu aurais pas des contacts en direct avec Festtool ?

Boris Beaulant


J'ai plus. Ils ne me répondent plus ;)

Oliverte


Essaye avec une bombe de nettoyant contacts... (magasin auto)

thibault81

Normalement, en les "nettoyant" ils devraient repartir pour un ptit tour et comme ça tu serras qu'il faut les changer. Du papier à poncer fin ferra l'affaire et mon petit doigt me dit que chez un menuisier ça manque pas :D .
Mais il est vrai que selon les photos, il faut de toute façon les changer au plus vite, donc ne perds pas de temps et commande les...

hedjour


@zeloko Pas cool de leur part

Boris Beaulant


Barf, je ne leur en veut pas. Les gens que j'ai en contact sont pas là pour faire du SAV. S'ils commencent à répondre à tous les gars qui ont un pb sur leur matos ...

hedjour


@zeloko C'est pas faux mais ils n'ont pas un sav efficace ? bizare pour des allemands.

Boris Beaulant


@hedjour Si mais faut que ça leur arrive. Là c'est mon revendeur qui a pas voulu leur envoyer en me disant que ça serait trop long.

niconathy


Visiblement, il y en a un plus usé que l’autre. Moi je les sortirai pour les nettoyer, voir si ils sont encore bon, et je les interchangerai en attendant les nouveaux.

Boris Beaulant


Faut que j'essaye ça, oui.

Boris Beaulant

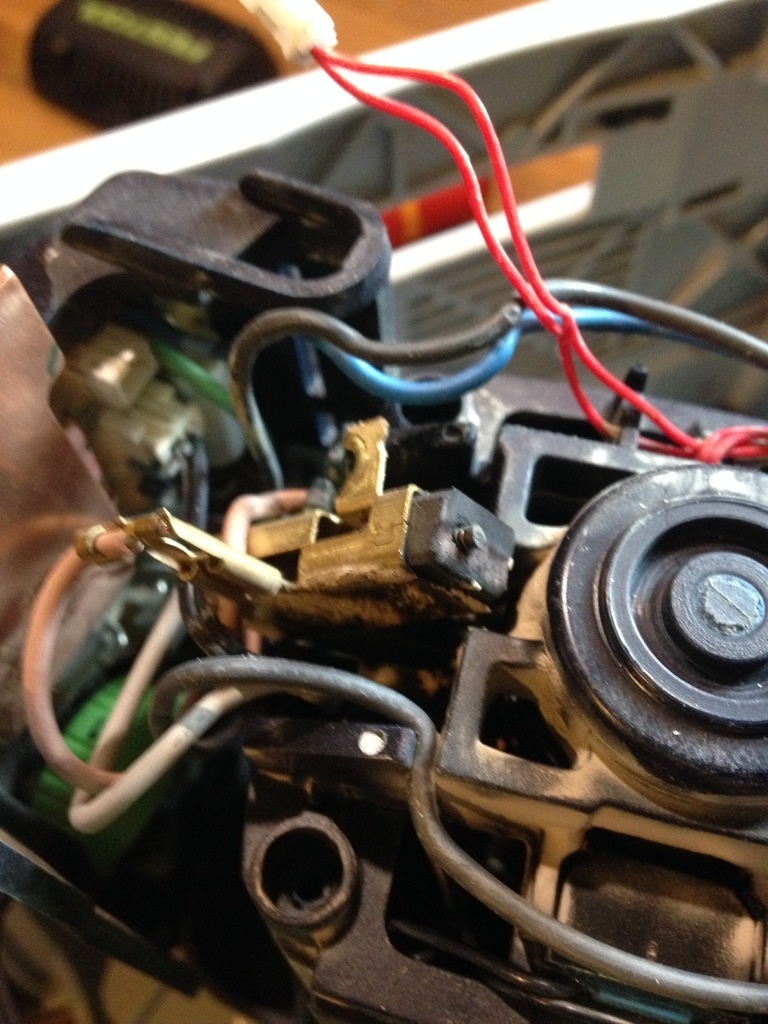

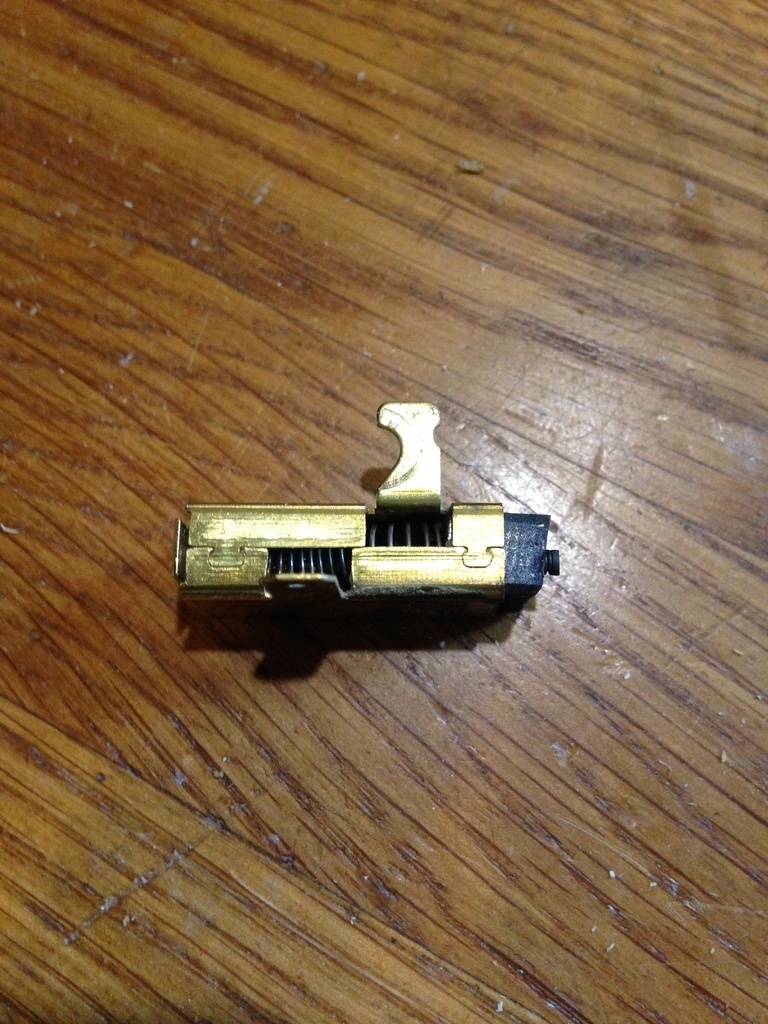

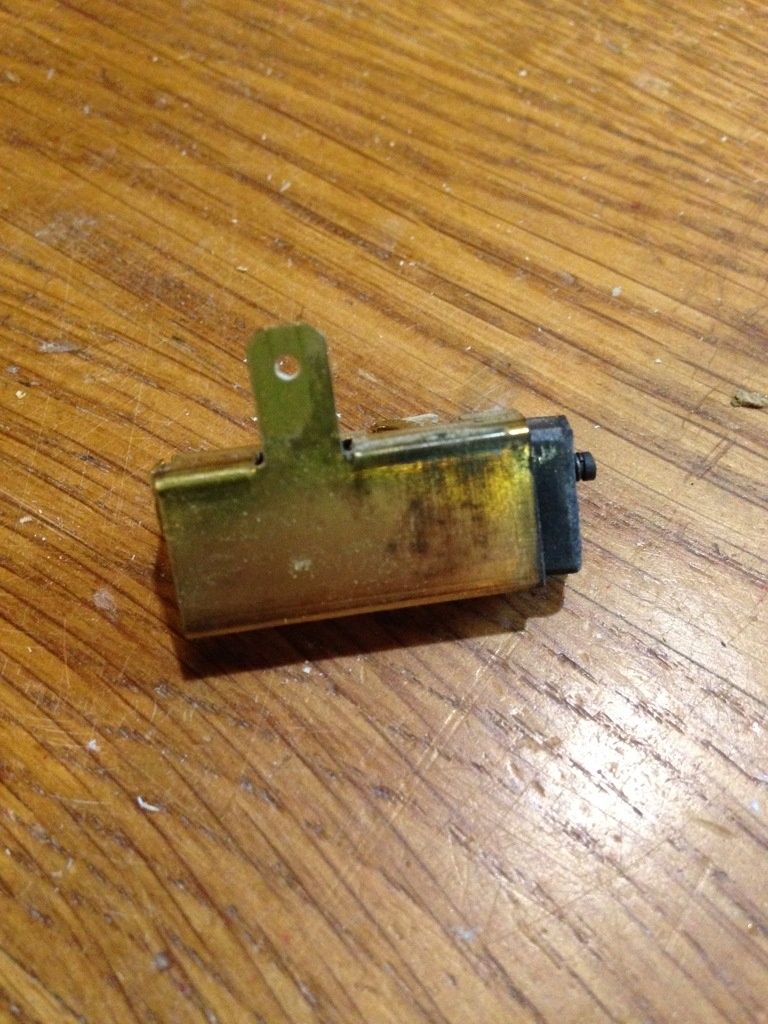

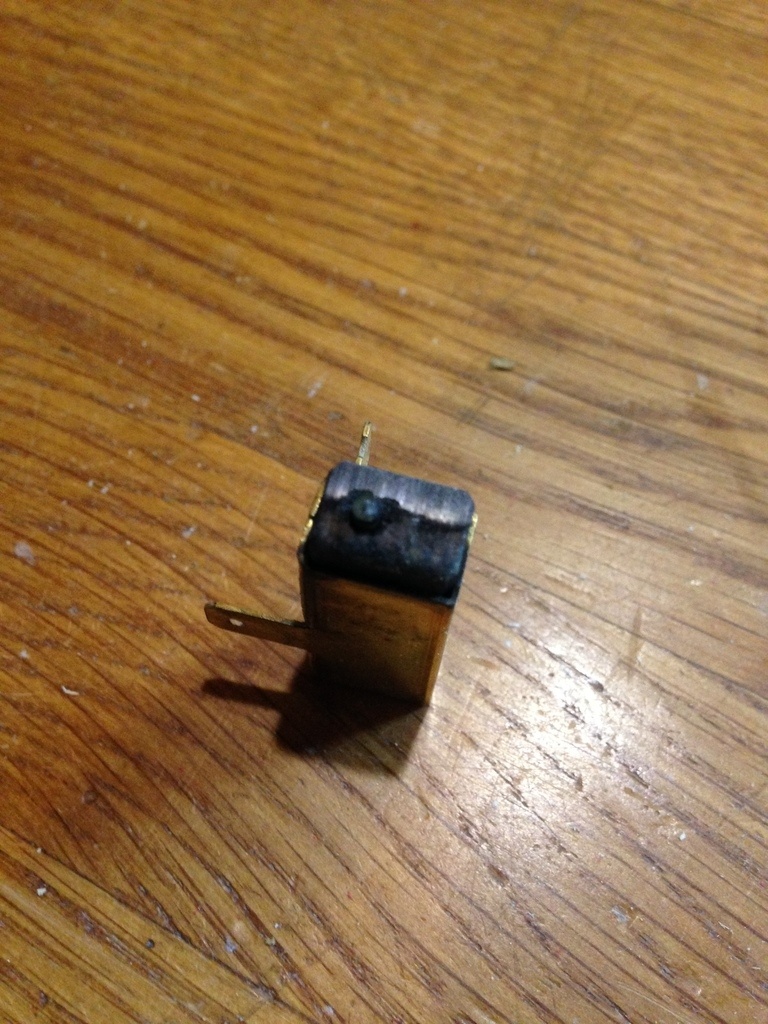

J'ai trouvé le coupable !
