Cuisine contemporaine

Cuisine contemporaine
+

Voici déjà quelques mois que mon projet cuisine a démarré.Plusieurs étapes ont été nécessaires, pose de carrelage, placo, électricité, plomberie, peinture, tout été réalisé par mes soins. Bien entendu j'ai gardé le meilleur pour la fin,les éléments de cuisine, l'intégration de la quincaillerie, de l'électroménager, conception des tiroirs,... La seule chose que j'ai fais faire est la pose du plan de travail en granit noir du Zimbabwe .
J'aimerais vous faire part des différentes étapes qu m'ont permis de mener ce projet à bien et partager les difficultés que j'ai rencontré.

Liste des articles

Mis à jour

Partager

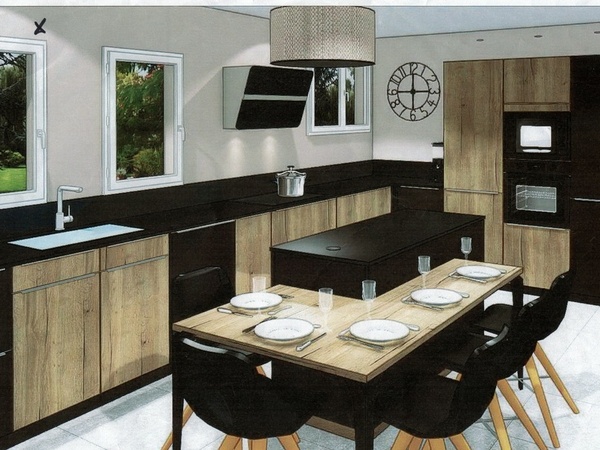

1- La conception

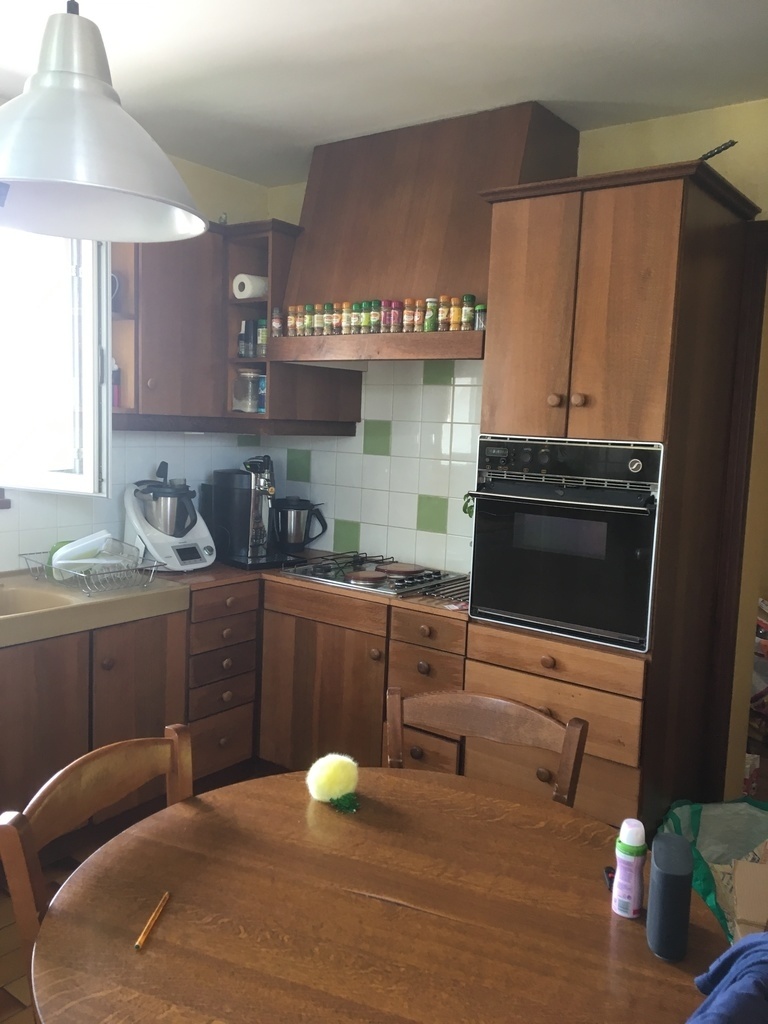

La chose pour laquelle nous étions d’accord était le désir d'intégrer une cuisine de style comptemporaine avec des lignes épurées. Le mélange bois et noir s’est imposé. La réflexion du projet s’est articulé à partir de l’existant, peu de possibilité d’ouvrir la pièce sur le reste de la maison sans faire appel à du très gros oeuvre.

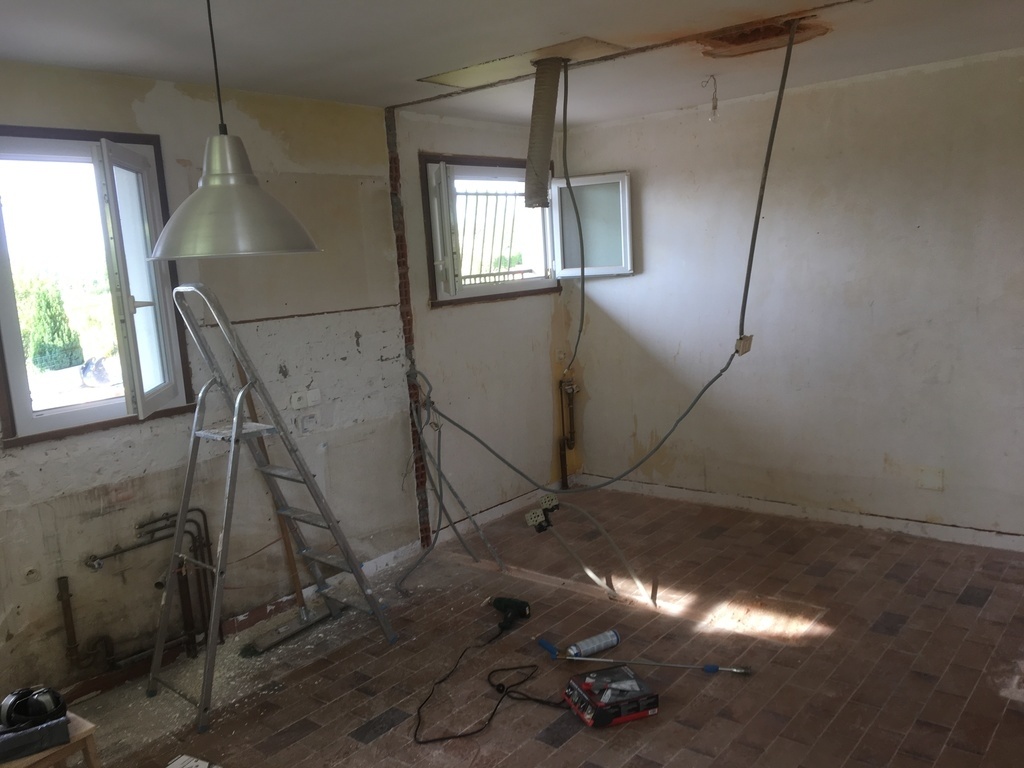

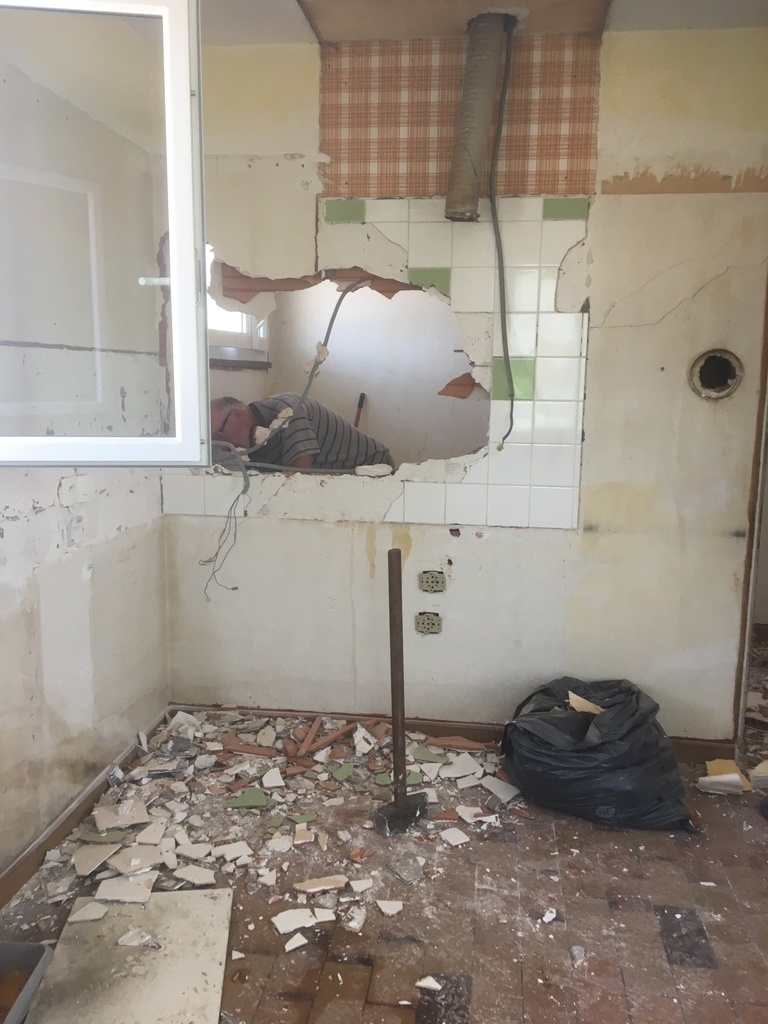

Cependant cela ne nous a pas empécher de faire quelques trous et faire une drôle de découverte dans le boisseau de cheminé.

Finalement avec une cuisine de presque 30 m2 nous ne nous sentons pas trop à l’étroit , et elle nous permet même d’accueillir du monde autour de l’ilot.

Une autre contrainte qui était à prendre en compte, est la somme des ouvertures dans la cuisine au nombre de 6 soit 2 portes et 4 fenêtres ce qui me limite drôlement sur l’utilisation d’éléments hauts. Nous avons regroupé un ensemble de colonne intégrant réfrigérateur, four micro onde et garde manger.

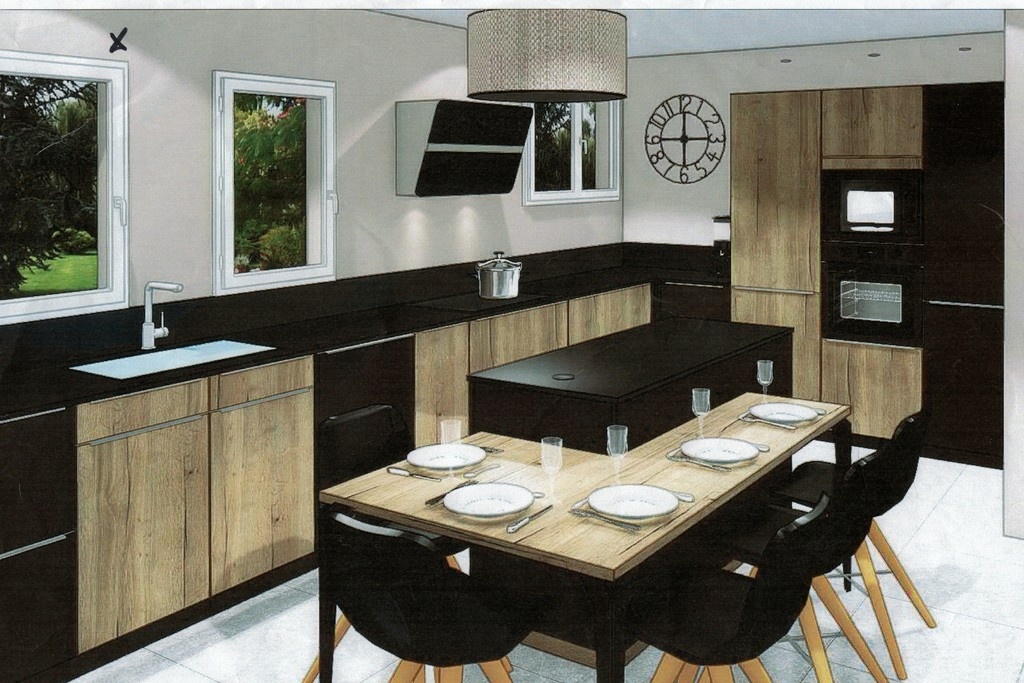

Finalemement nous avons retenenu la création d’une cuisine avec un grand linéaire de plus de 5 ml, un bloc de colonnes, et un ilot centrale accueillant une table inséré dans celui ci.

Publié Mis à jour

Partager

2- Les fournitures

Le projet étant suffisamment conséquent et demandant pas mal de connaissances surtout sur la partie quincaillerie, j’ai fais appel à des fournisseurs pour professionnels. Là aussi ce fut un vrai parcours, surtout avec mon fournisseur de bois panneaux.

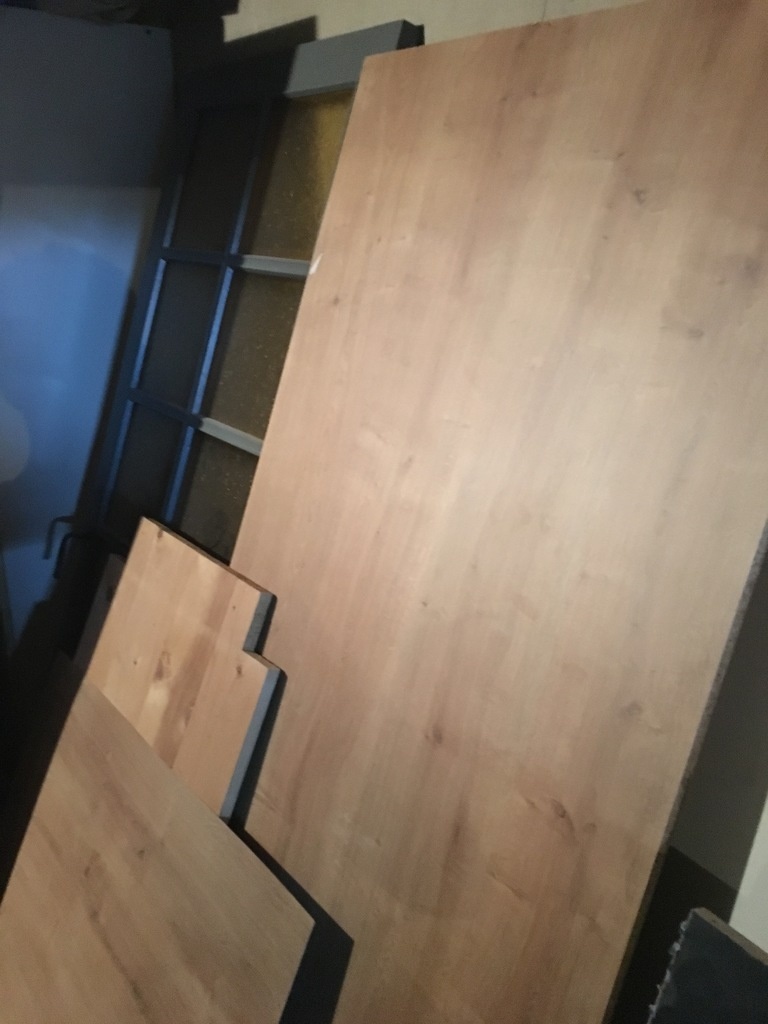

Les panneaux : le choix se porte sur des panneaux de particules recouvert d’un stratifié imitation bois et noire granité pour les façades, et blanc pour les caissons. Les fonds de caisson seront en MDF de 8 mm
Je me serais volontiers laissé tenté par du CTP recouvert d’un placage chêne, mais je ne maitrise pas du tout cette technique et faute de temps la raison l’a emporté

Livraison des panneaux en 2,07 x 2,80 ep 19 mm pour les panneaux de particules, et 12mm pour les fonds de tiroir, pas faciles à bouger

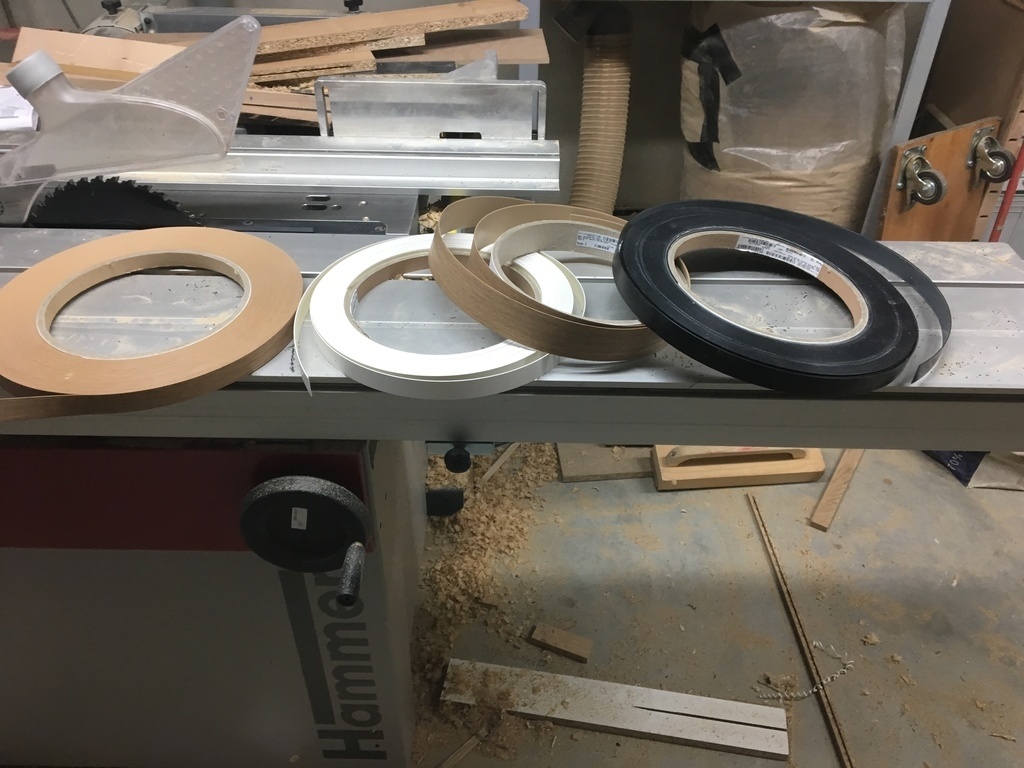

Les chants des panneaux coordonnés au panneaux en 0,8 mm et préencollés . ( la galère !!!

Plateaux de chêne pour les tiroirs en épaisseur 18 mm directement acheté en scierie

En ce qui concerne la quincaillerie, je suis tombé sur un commercial au top, explications délai de livraison, aide dans le choix des quincailleries, merci Samuel. ( Wurth )

Concernant Le plan de travail, nous envisagions de couvrir uniquement l'ilot en granit puis finalement nous avons trouvé une marbrerie d’agencement dans le département de l’Ain , plan de travail et même du mobilier en granit , le showroom vaut le détour. Accueil, professionnalisme au top. J’ai donc sous traité la pose du plan de travail qui a finalement recouvert la totalité la cuisine

marbrerie decorative

Publié Mis à jour

Partager

3 - Les débits

Sans fiche de débit, il devient vite impossible de s’y retrouver vu le nombre de pièces. Merci à Zeloko pour ses plugins et surtout celui du calpinage.

https://extensions.sketchup.co...

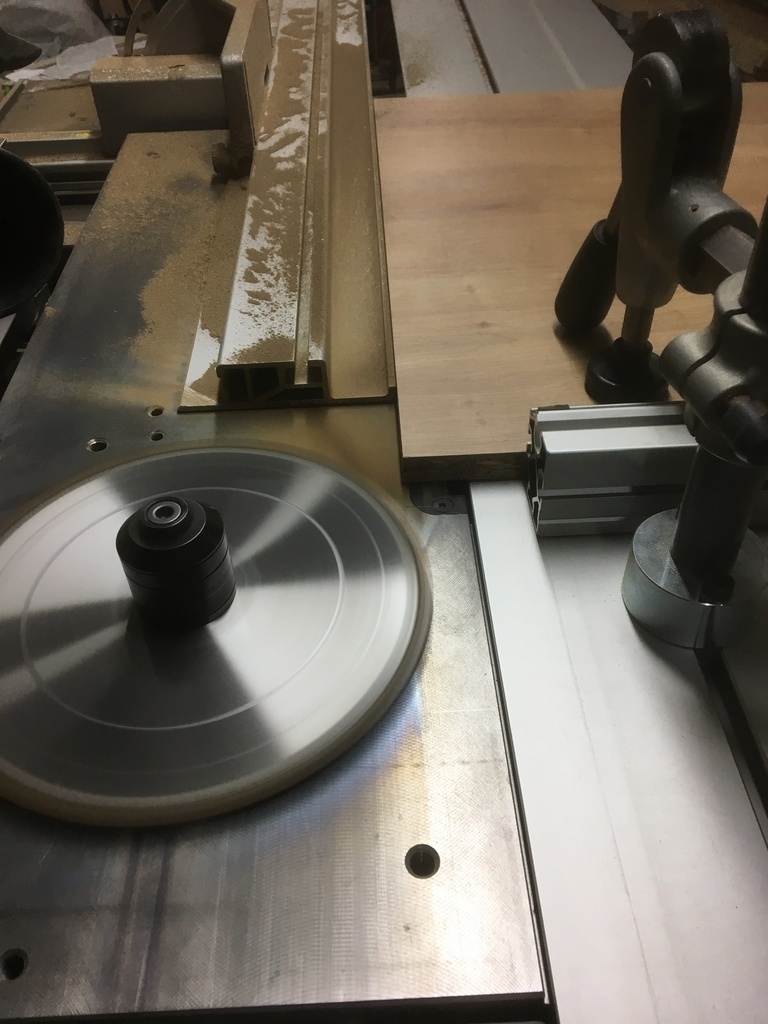

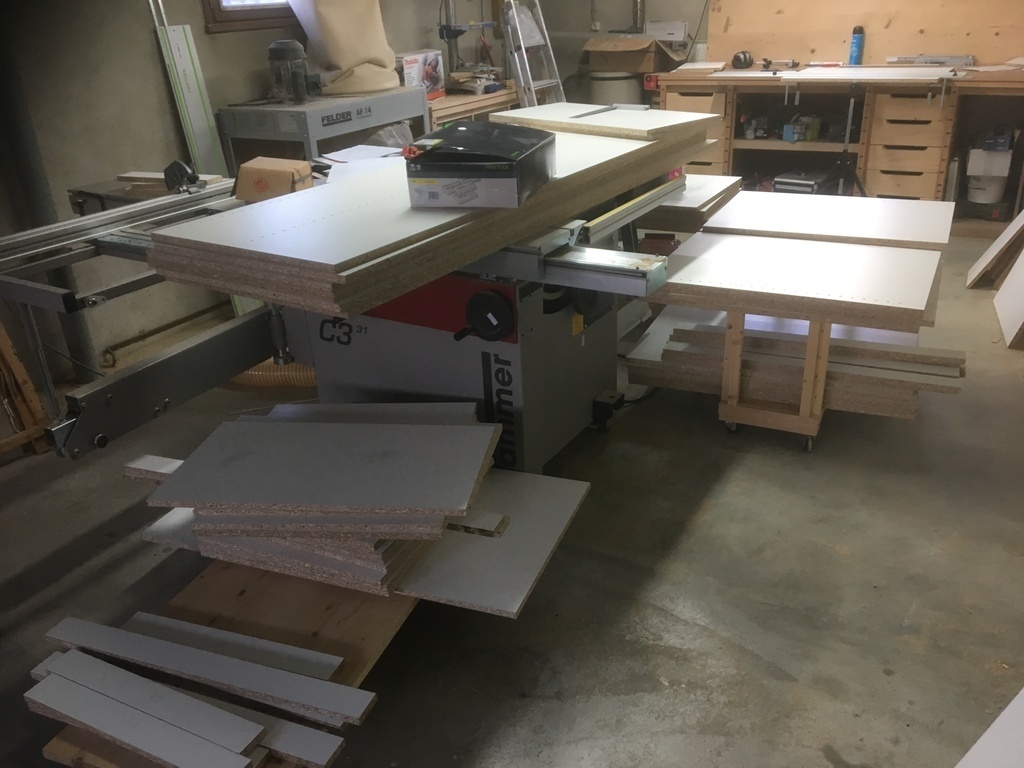

Débit des grandes longueurs à la circulaire montée sur rail, coupe net, mais précision aléatoire sur 2,8 M . J’ai donc fait un prédébit et mise à cotes sur la scie à format montée d’un inciseur.

Les panneaux des colonnes étant plus grandes que mon chariot de 2 M j’ai réalisé deux supports parallèles inspiré de chez felder que Zeloko avaient réalisé .

https://www.lairdubois.fr/pas-...

Tout ceci fait un certain volume, et il est nécessaire de ne pas oublier de les identifier grâce à la fiche de débit

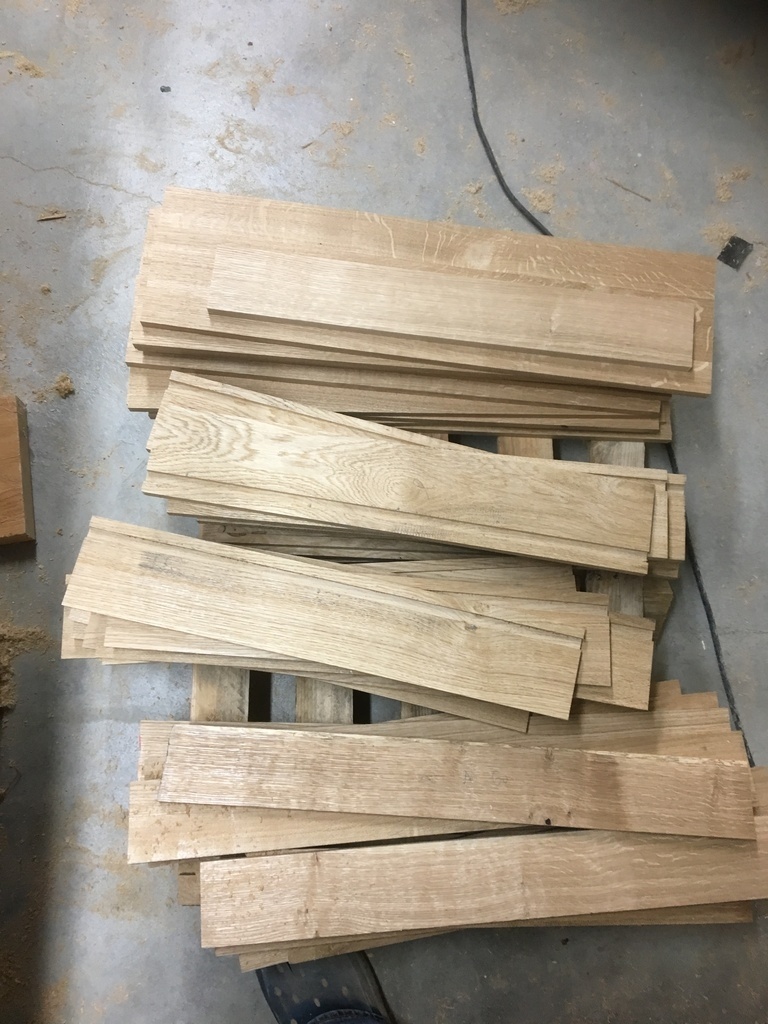

Débit des tiroirs préétablis dans mes plateaux de chênes et corroyage, enfin une matière noble et plaisante à travailler!

Publié

Partager

4 - Les Assemblages

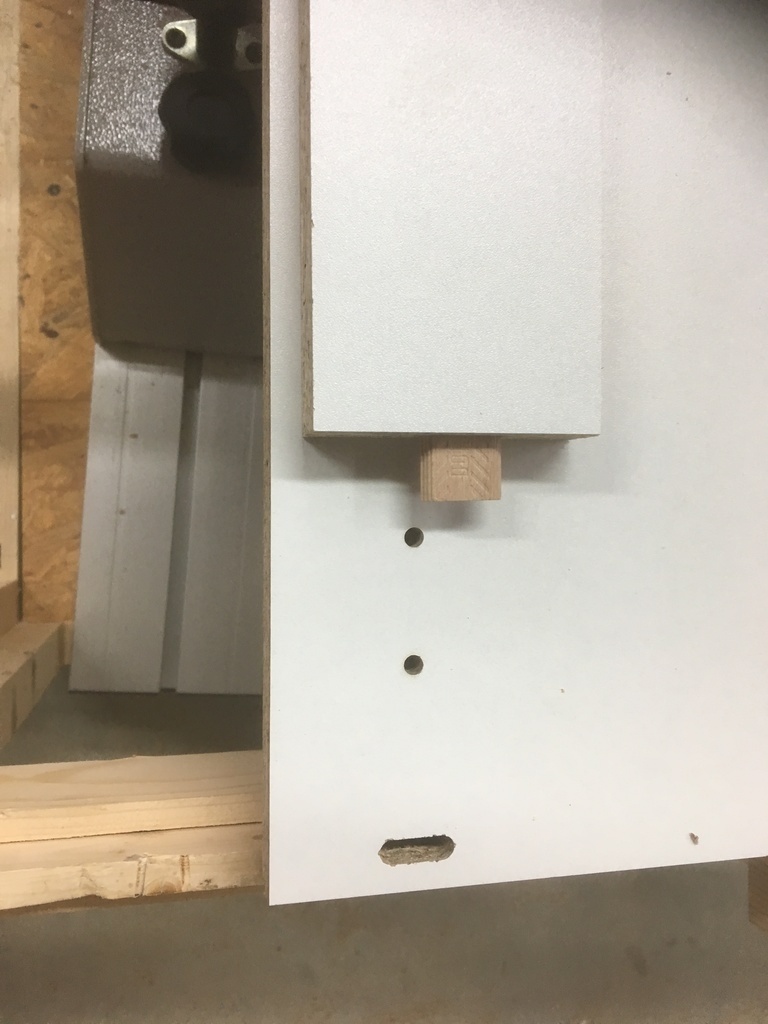

Concernant les panneaux, l’idée de départ était d’usiner des feuillures pour un assemblage juste par colle. Ne possédant pas de fraise qui usine sans éclat j’ai opté par un assemblage classique par domino,

Une rainure de 8 mm pour les fonds de caissons m’as permit de stabiliser l’équerrage.

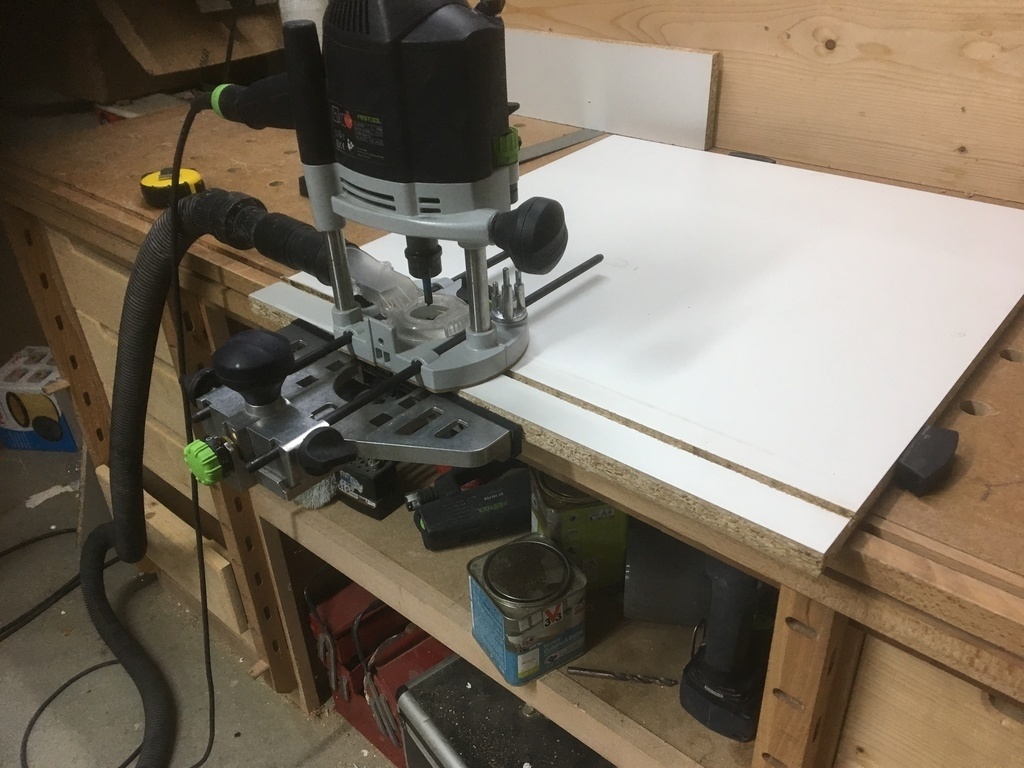

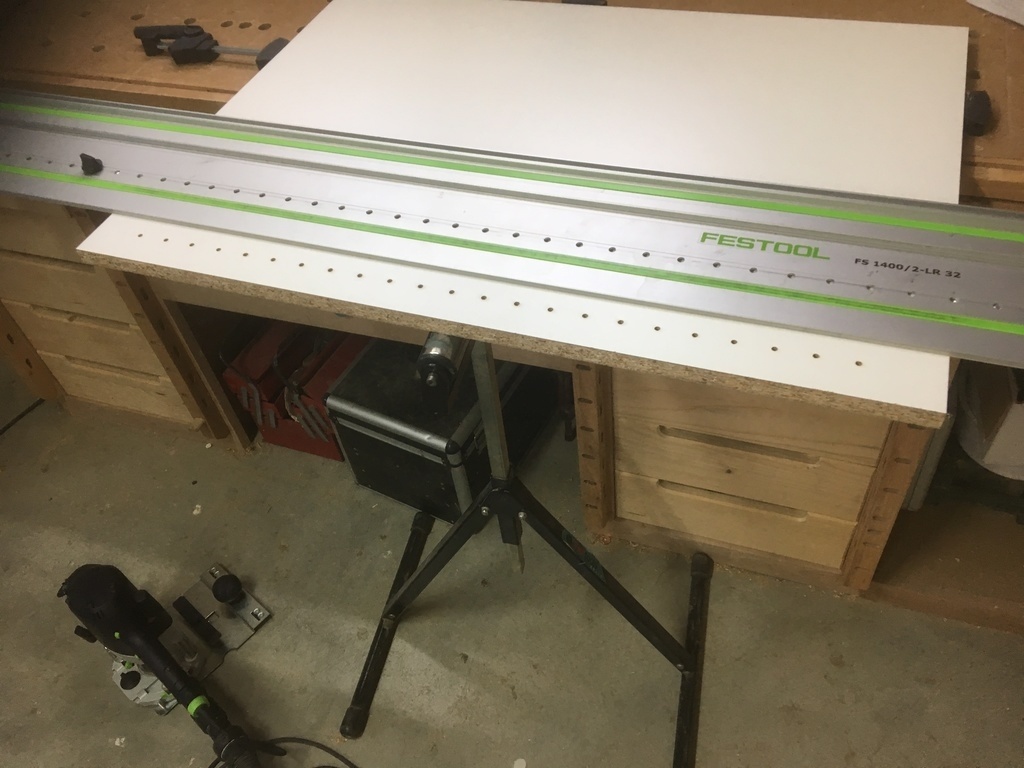

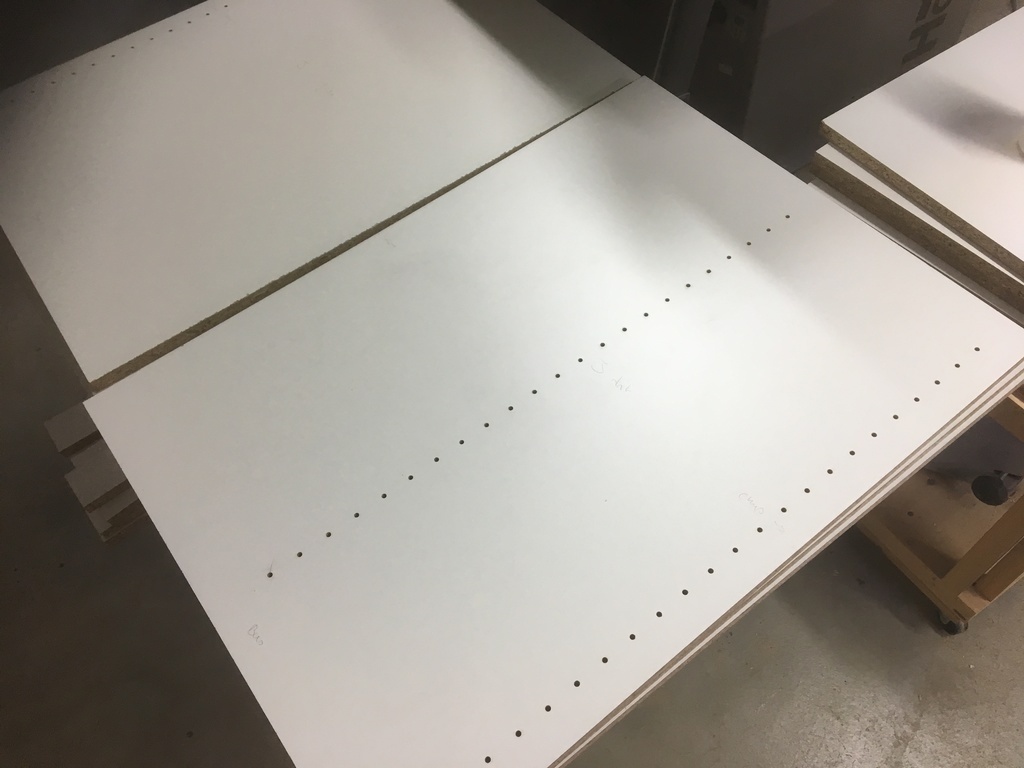

Usinage des pistes avec le système LR 32 Fetool

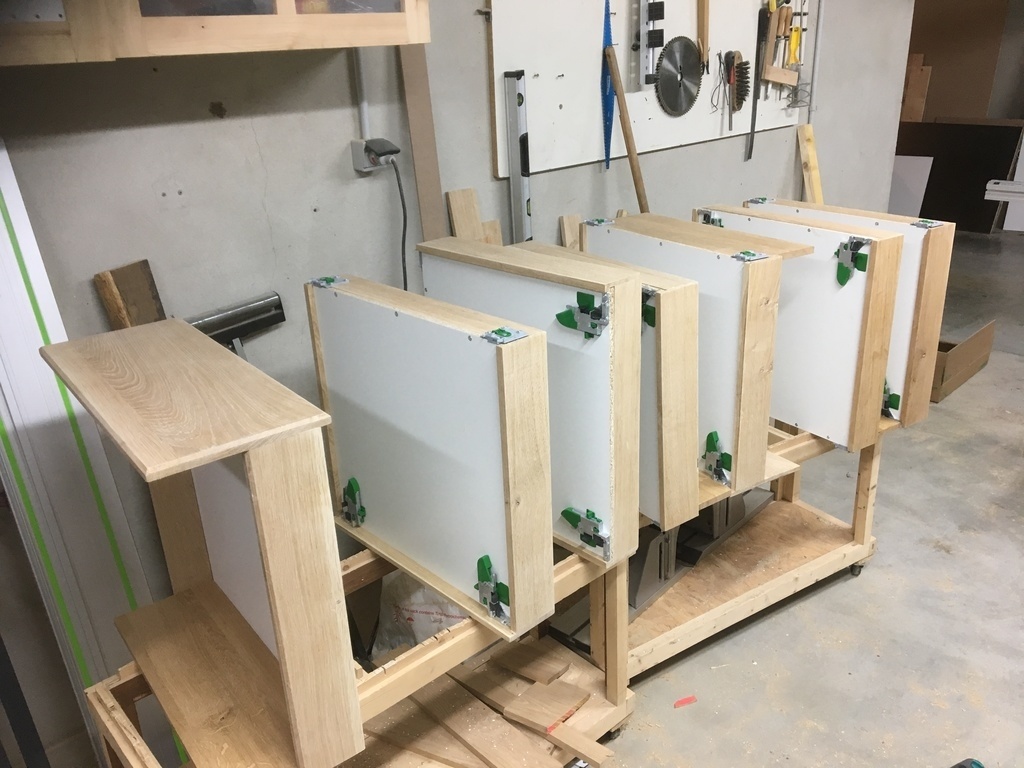

Puis collage des panneaux à la colle PU, 10 min de pression, et le caisson est collé. le surplus est facile à enlever mais a tendance à laisser un voile, surtout sur du noir. Attention tout de même à utiliser des gants pour le collage, car la colle est tenace.

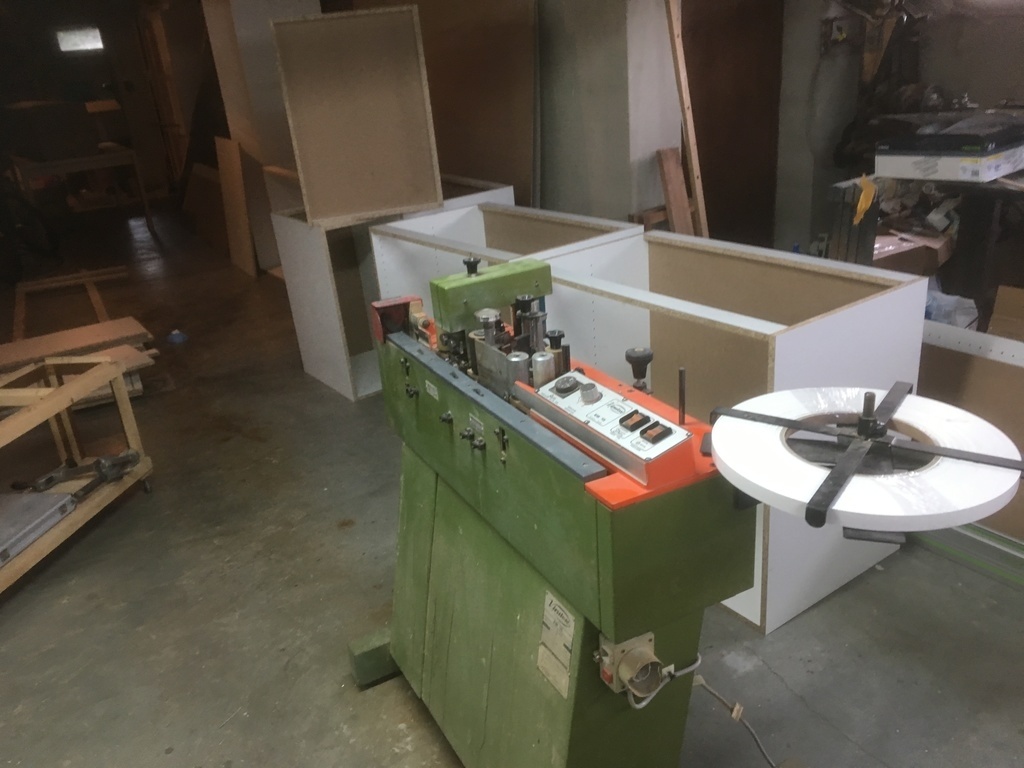

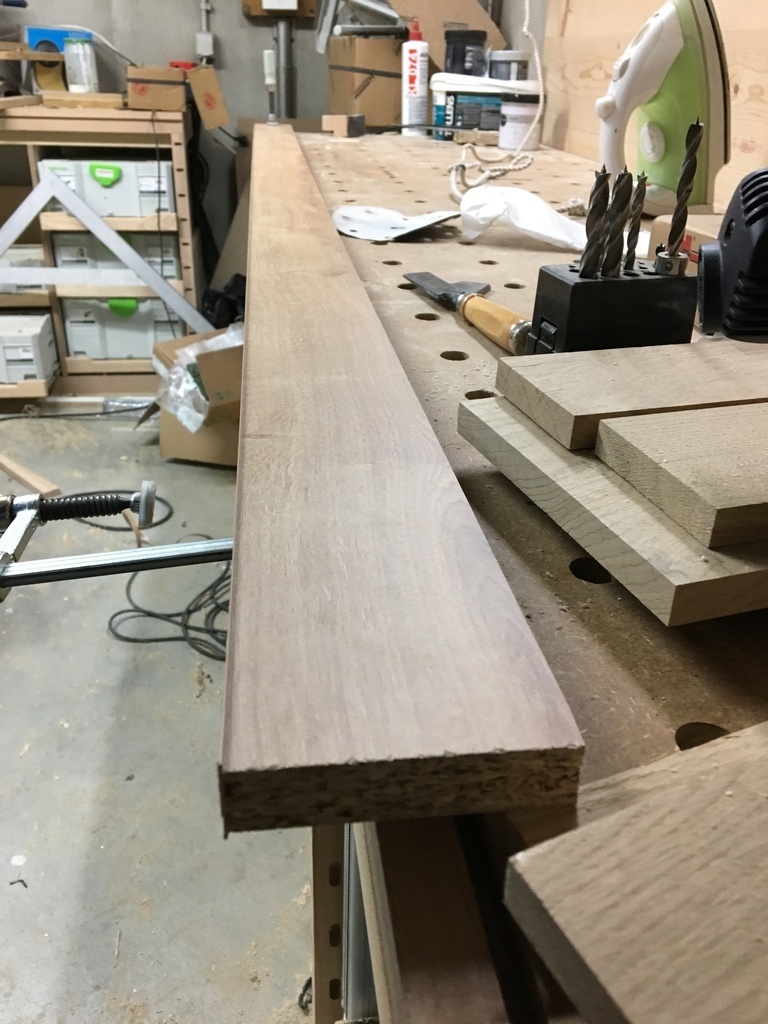

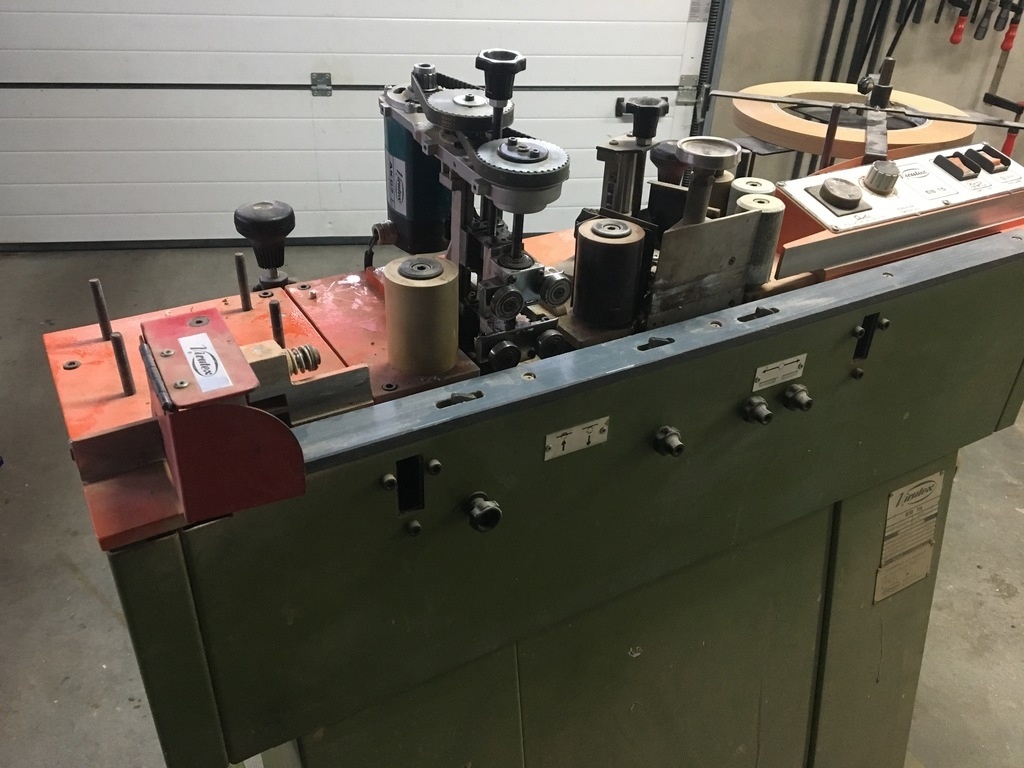

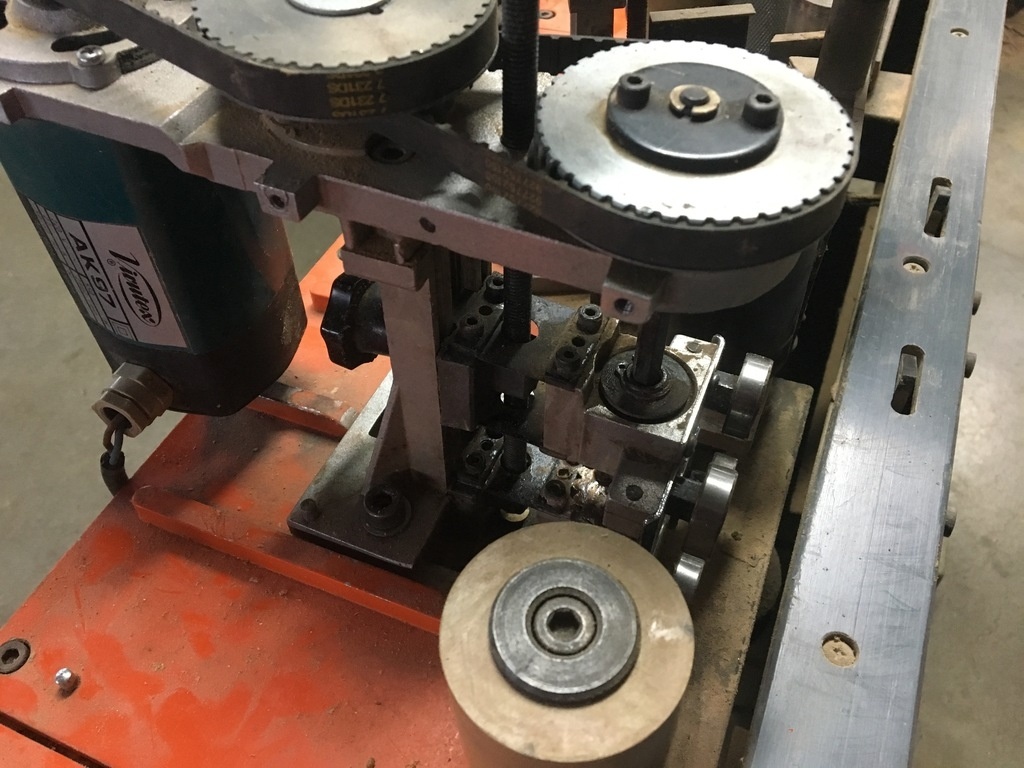

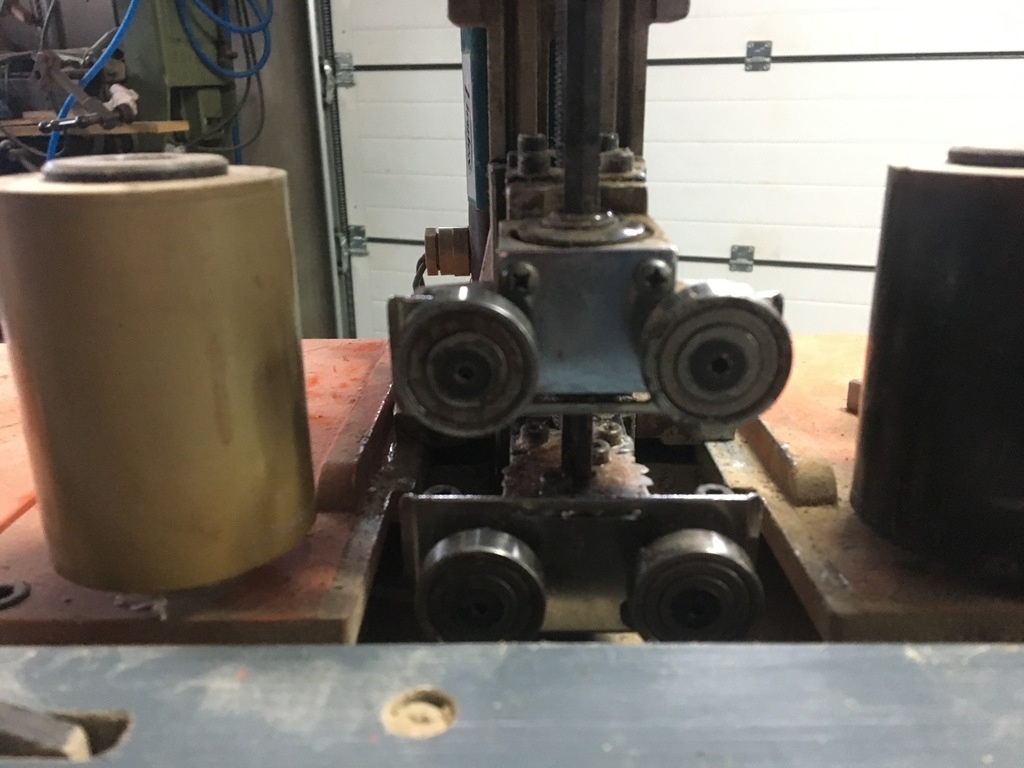

Placage des champs : Pour la petite histoire j’ai fais l’acquisition d’un plaqueuse de champs stationnaire d’occasion pour champs préencollés avec arrasoir. Ce que je ne savais pas c’est que l’utilisation de ces champs est maintenant marginale marginale et donc plus difficile à trouver. le fabricant de panneaux Egger le fait sur commande. Après des mètres de placage de champs je me suis rendu compte que la technique n'etait pas forcément des plus pratique. J’ai du reprendre au fer à repasser plusieurs champs et je dois dire que j’ai perdu pas mal de temps. Je serais intéressés d’échanger avec vous sur le sujet surtout sur les plaqueuses de champs avec bac à colle, ou avec ceux qui utilise encore ce type de champs préencollés

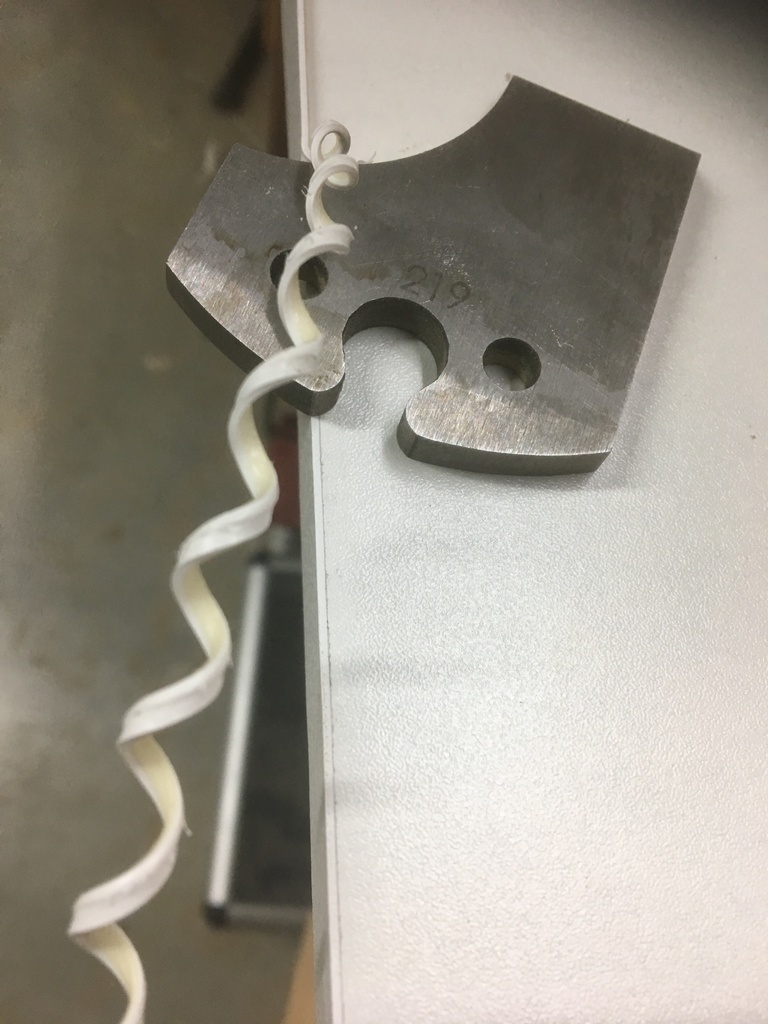

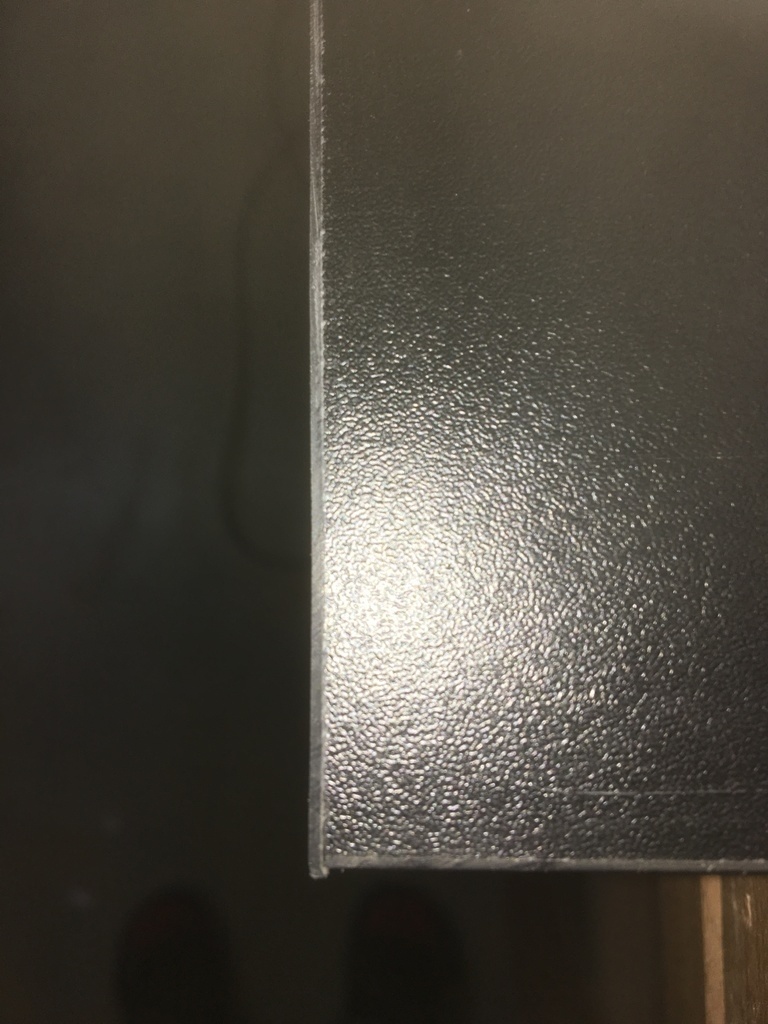

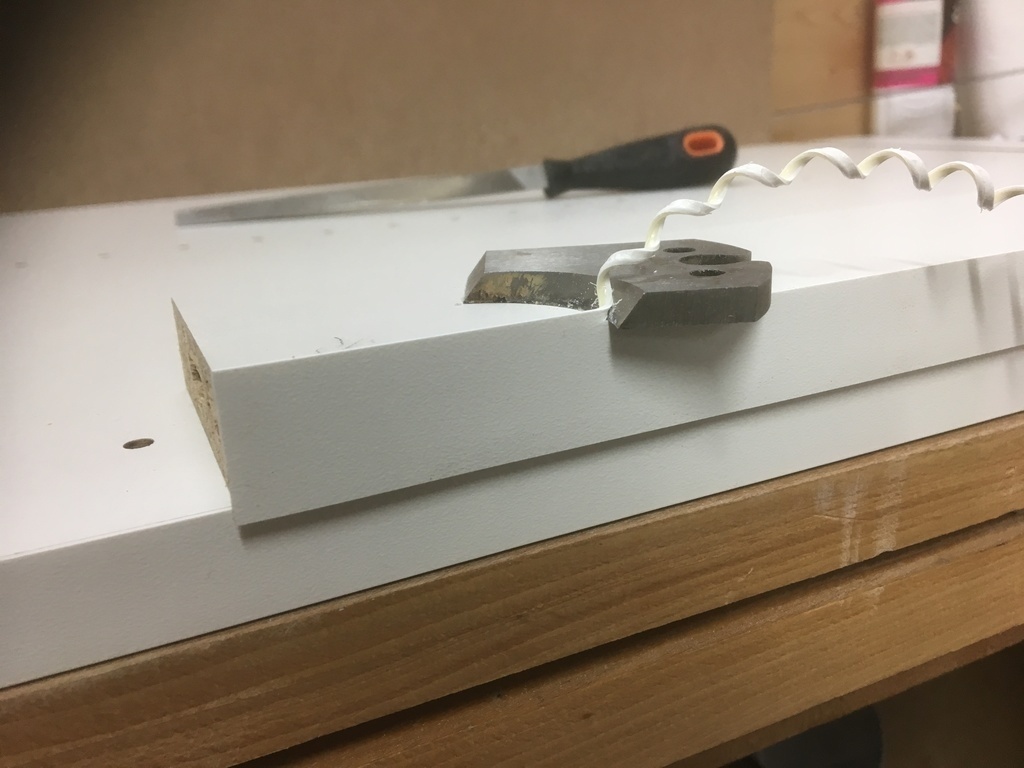

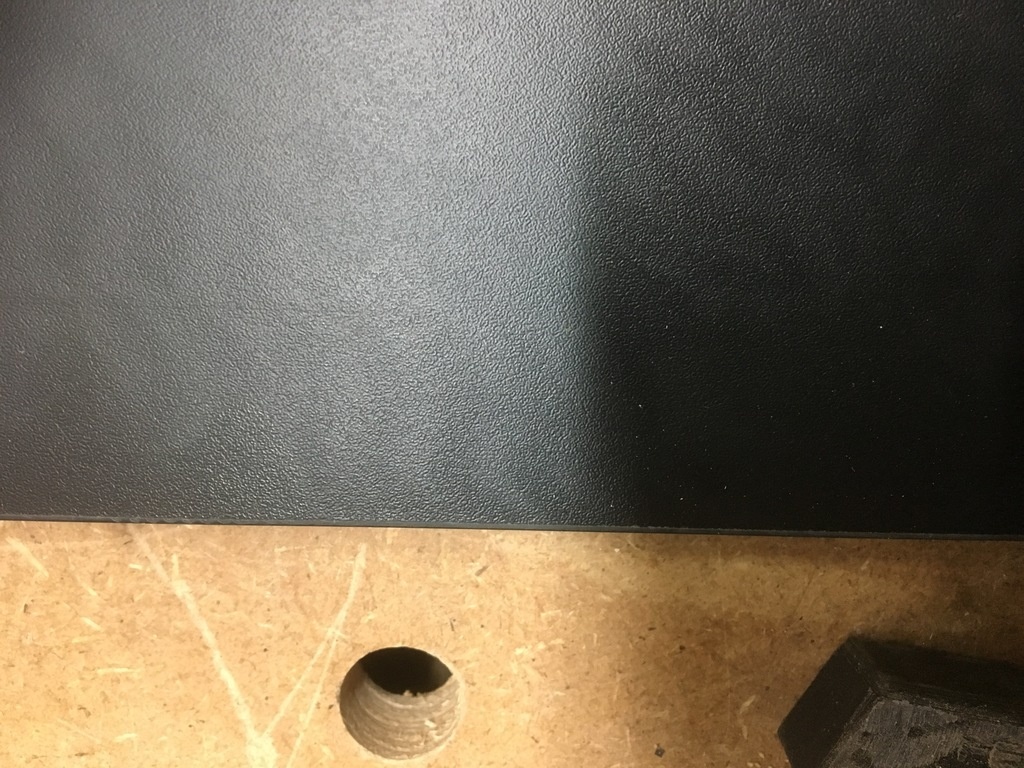

L’arrasage des champs : euh ! comment dire , copie à revoir ! surtout pour la couleur noir des façades, ça ne laisse pas de place à l’imperfection. Comme disait Etienne Desthuiliers : "La technique de coupe est a revoir vous couper avec une lame sur une surface granitée ce qui écrase les partie hautes de la surface granitée" . En effet un aperçoit une trainé blanche que j’ai fini par masquer au feutre noir`. Pour le reste des champs c’est beaucoup moins voyant.

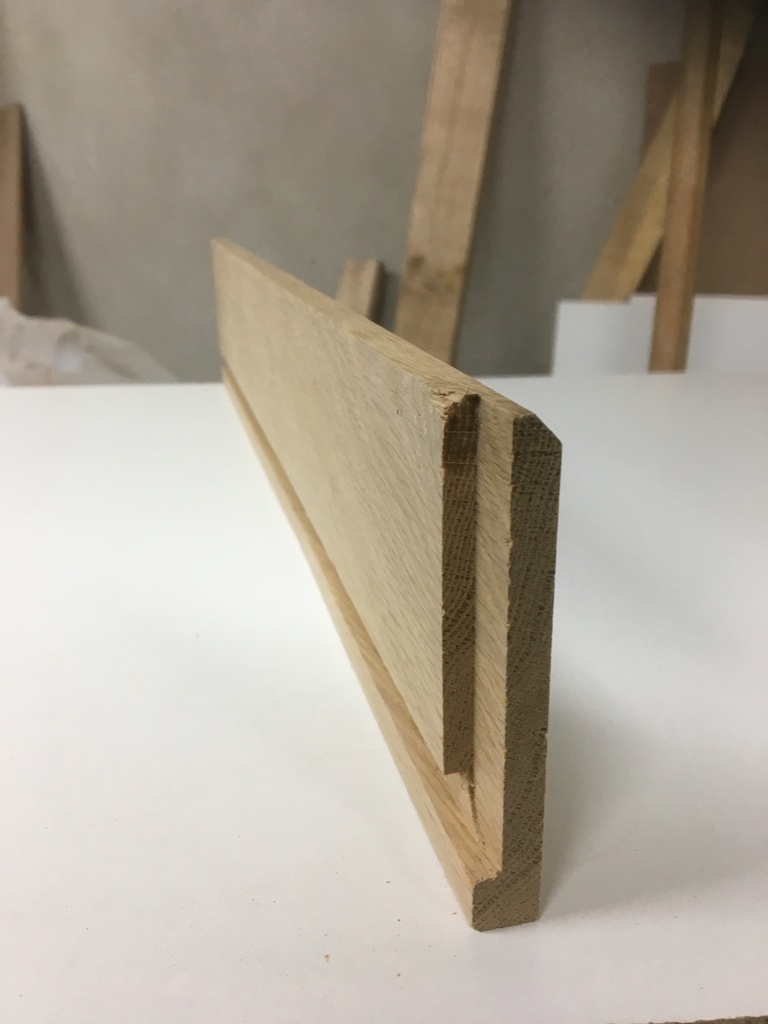

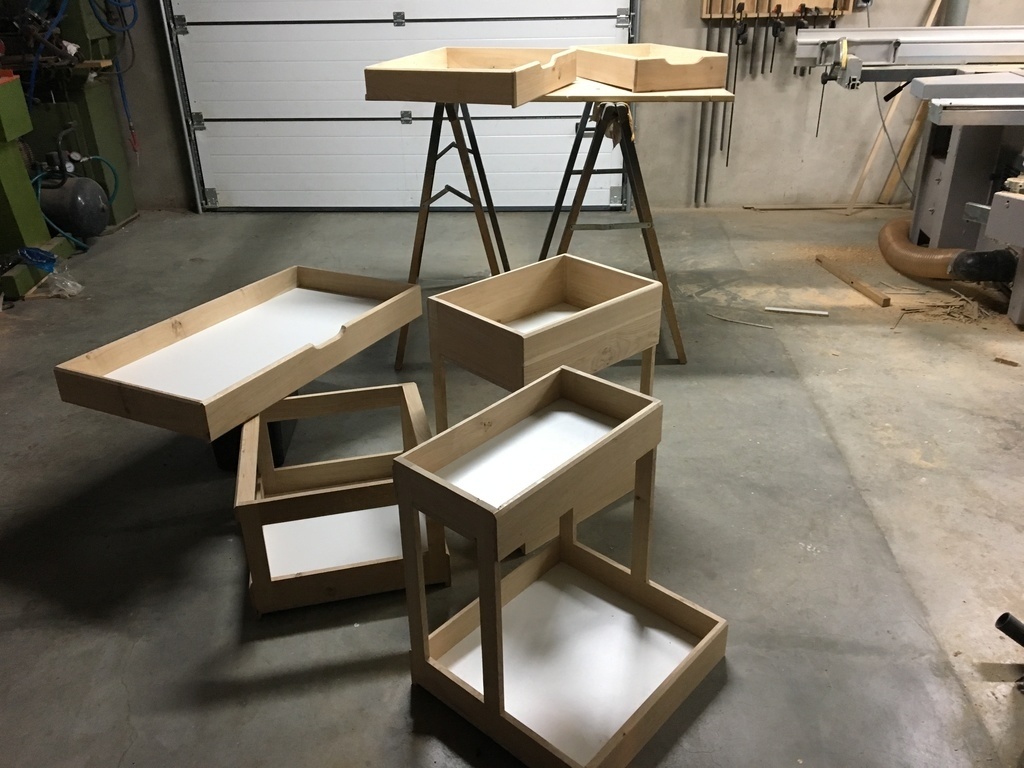

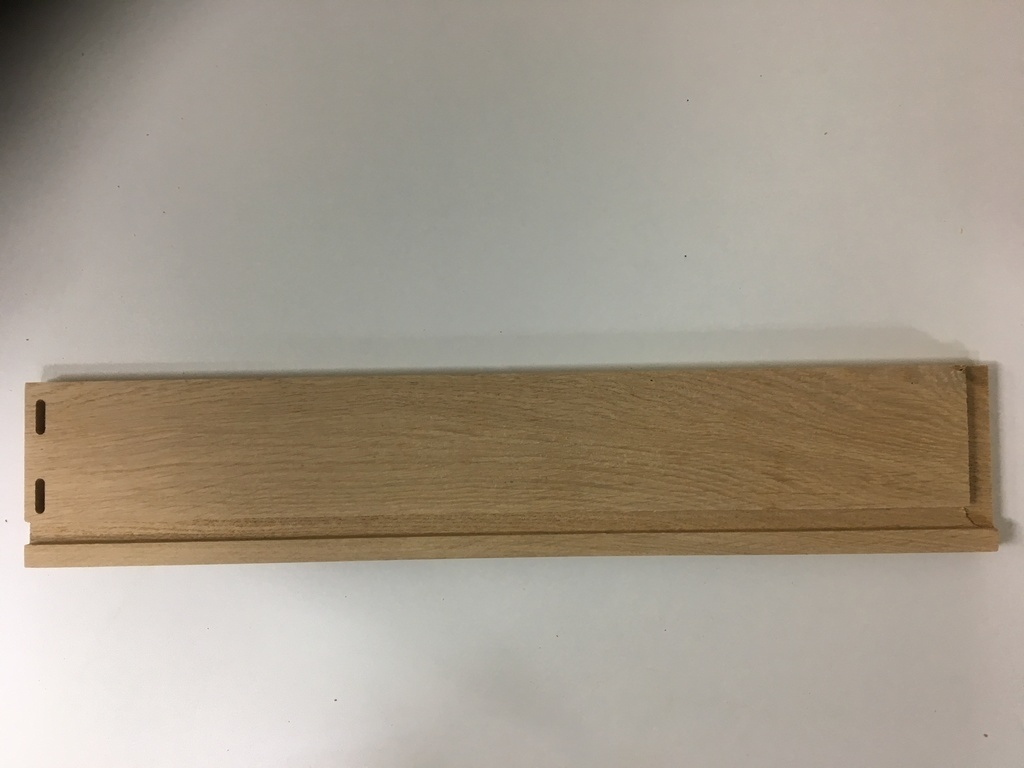

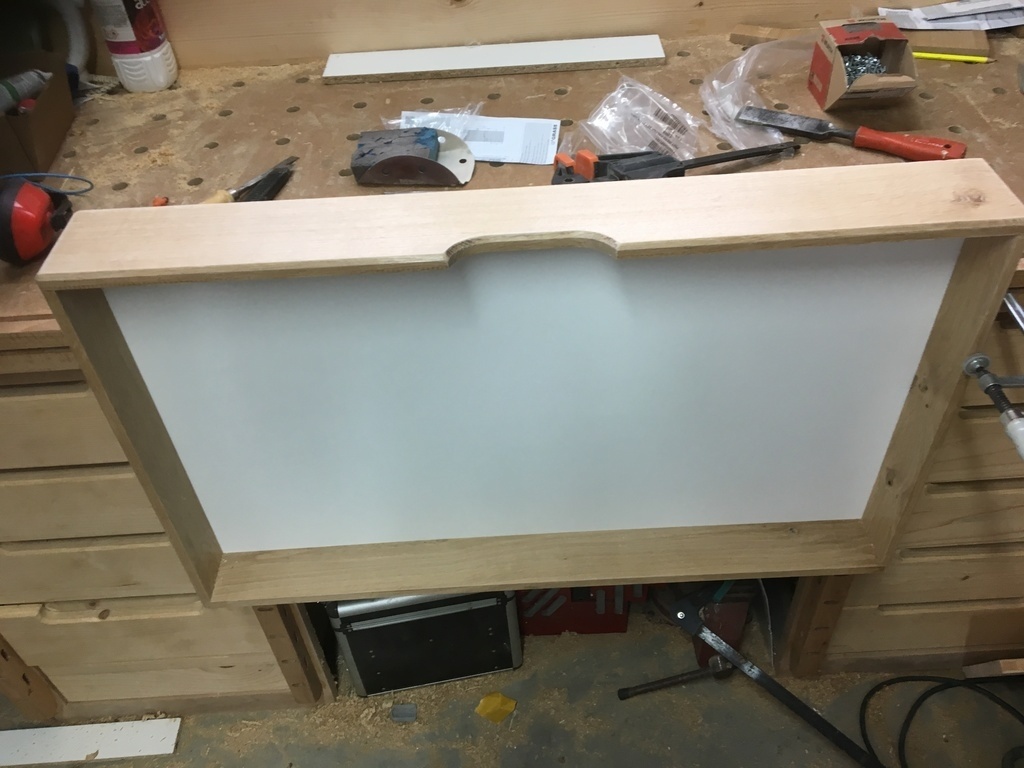

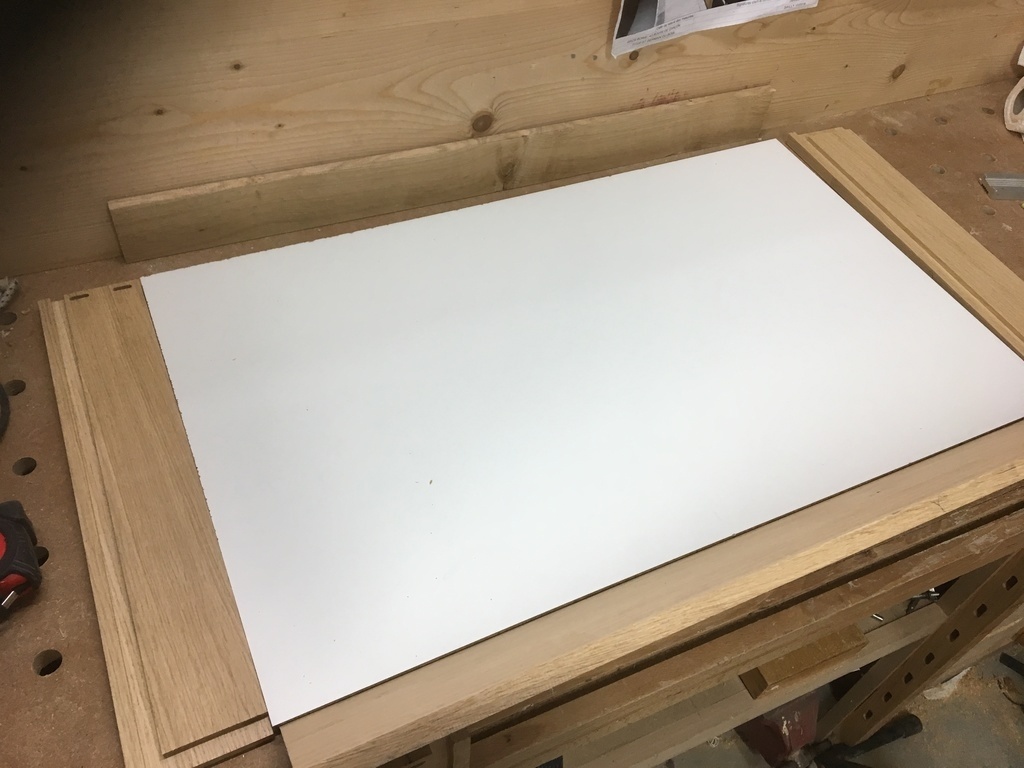

Concernant les tiroirs, usinage de rainures sur les cotés du tiroir pour accueillir le fond et assemblage des facades et des fonds dans une feuillure. Technique retenue pour les tiroirs qui recevront dans un second temps les façades en panneaux de particules.

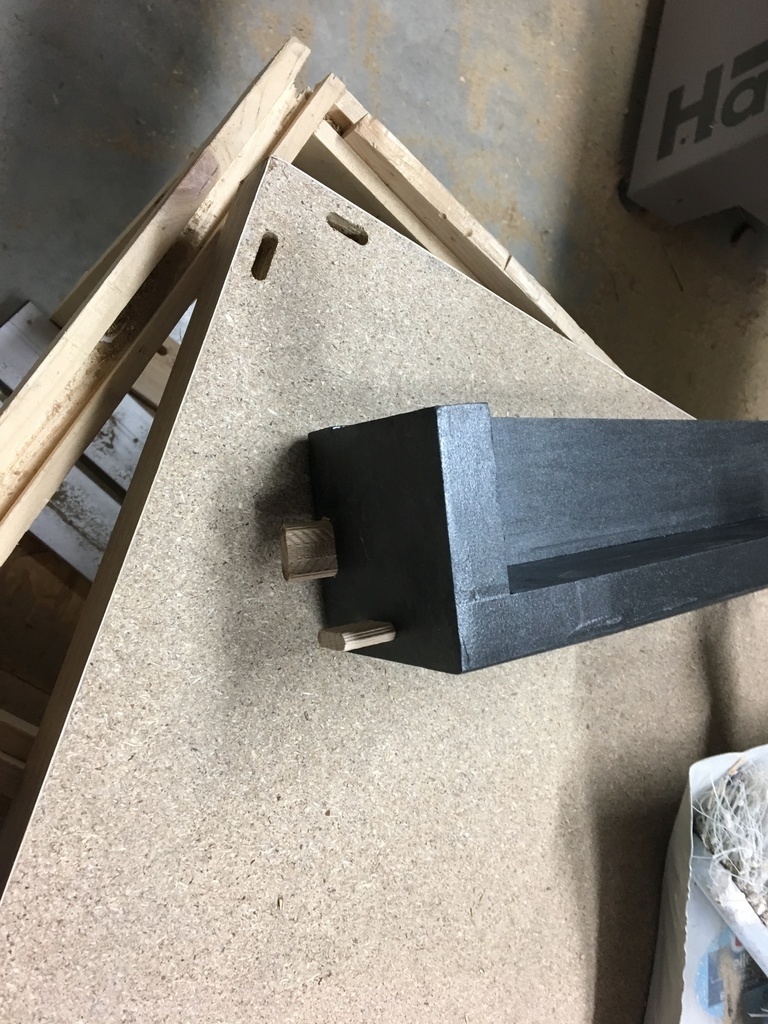

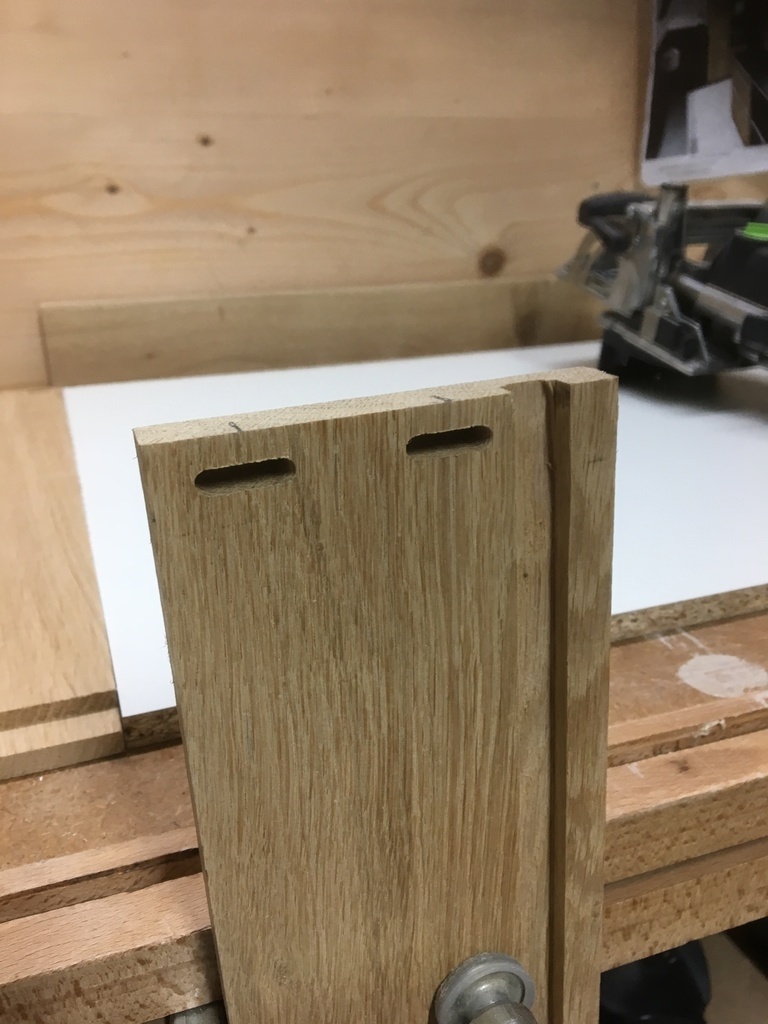

Pour les tiroirs à l’anglaise la façade viendra en recouvrement des coulisses et sera assemblés par domino de 5 x 30

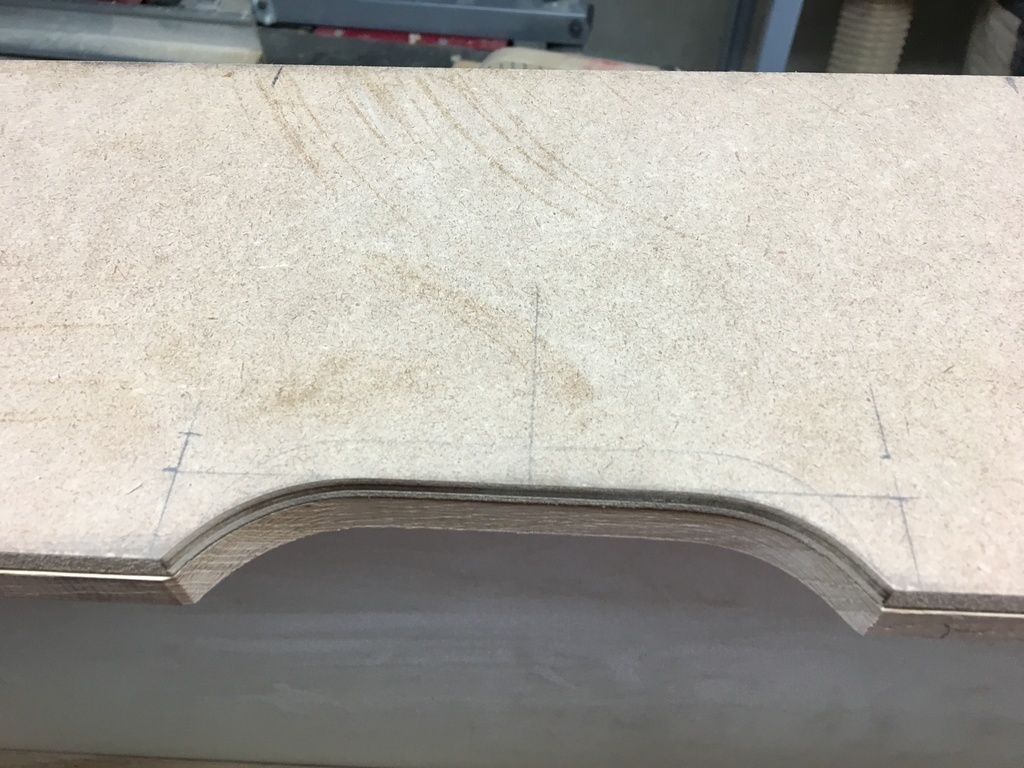

Usinage des façades au calibeur avec gabarit pour une préhension du tiroir plus facile.

Publié Mis à jour

Partager

5 - Le montage

Pas de difficultés majeur pour cette étape, si ce n’est que j’ai ajouté des cales d’équerrage pour les caissons

Pour les tiroirs, en respectant les cotes fournies l’inégration aux coulisses le travail est aisé.

Les tiroirs

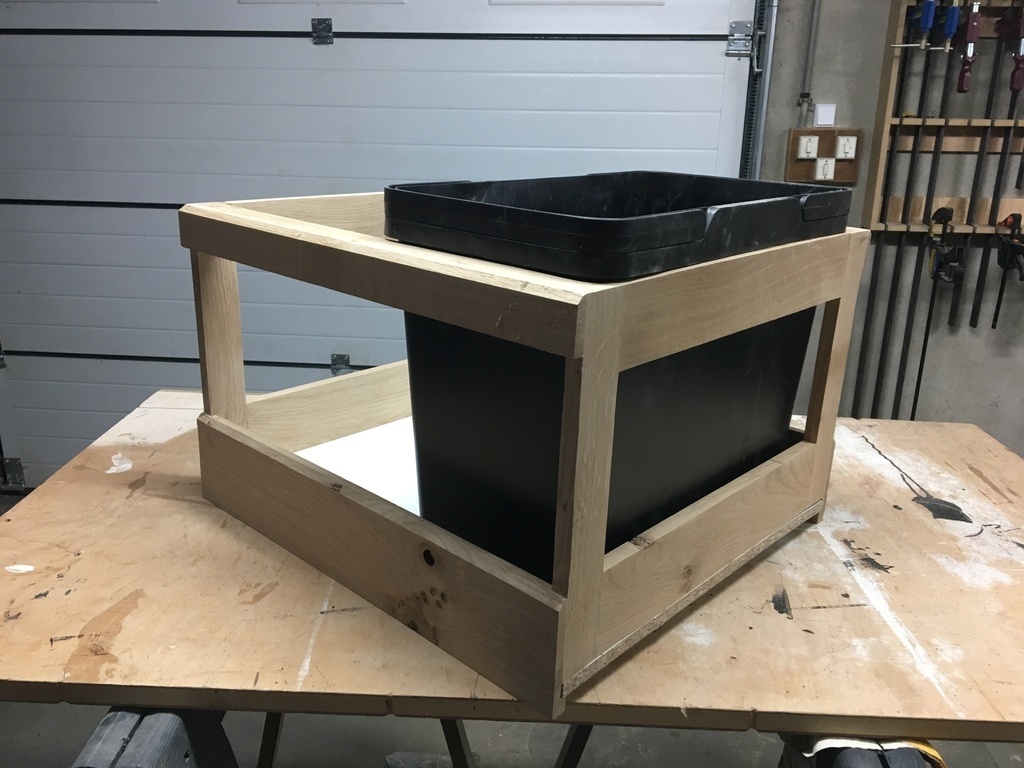

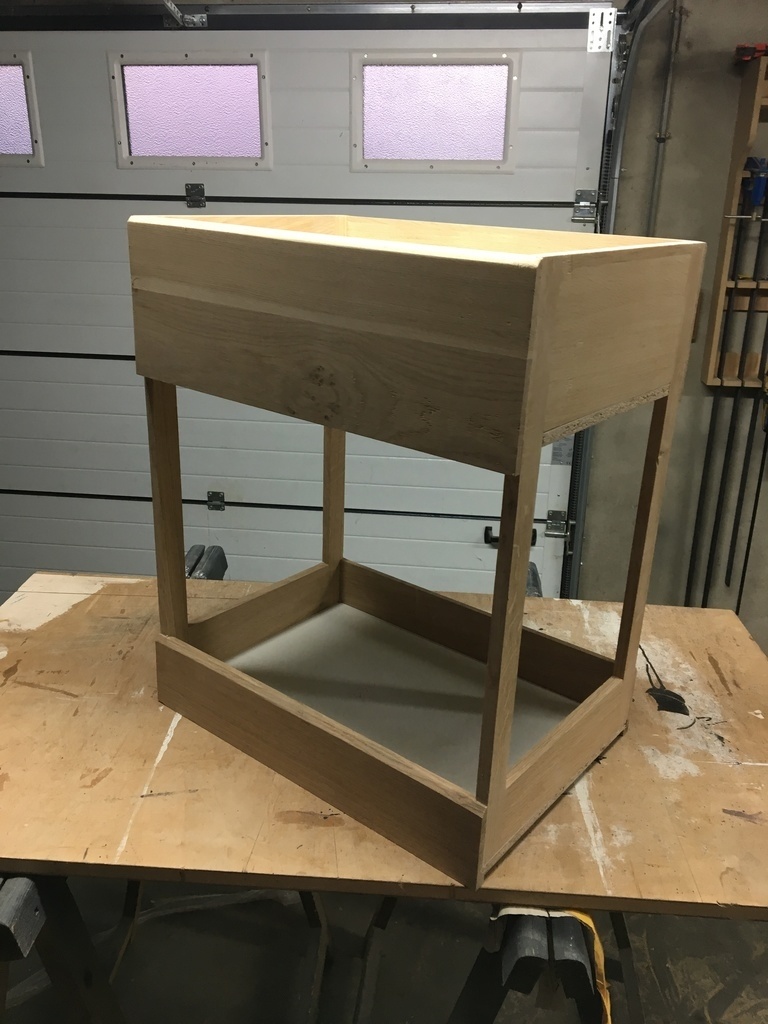

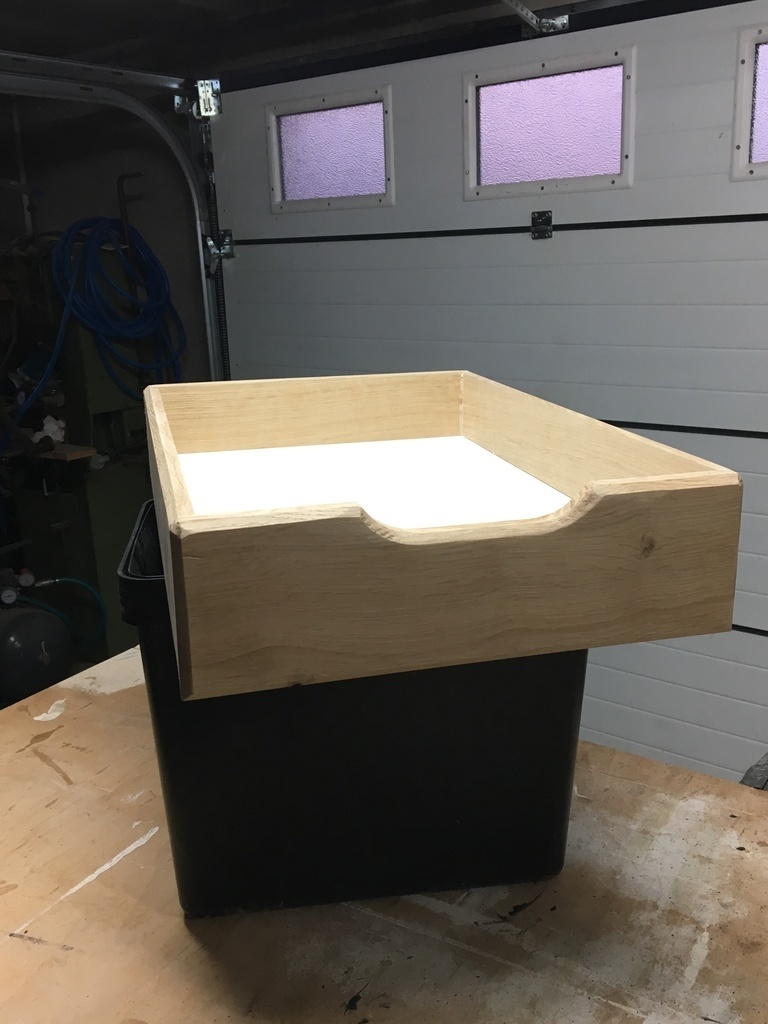

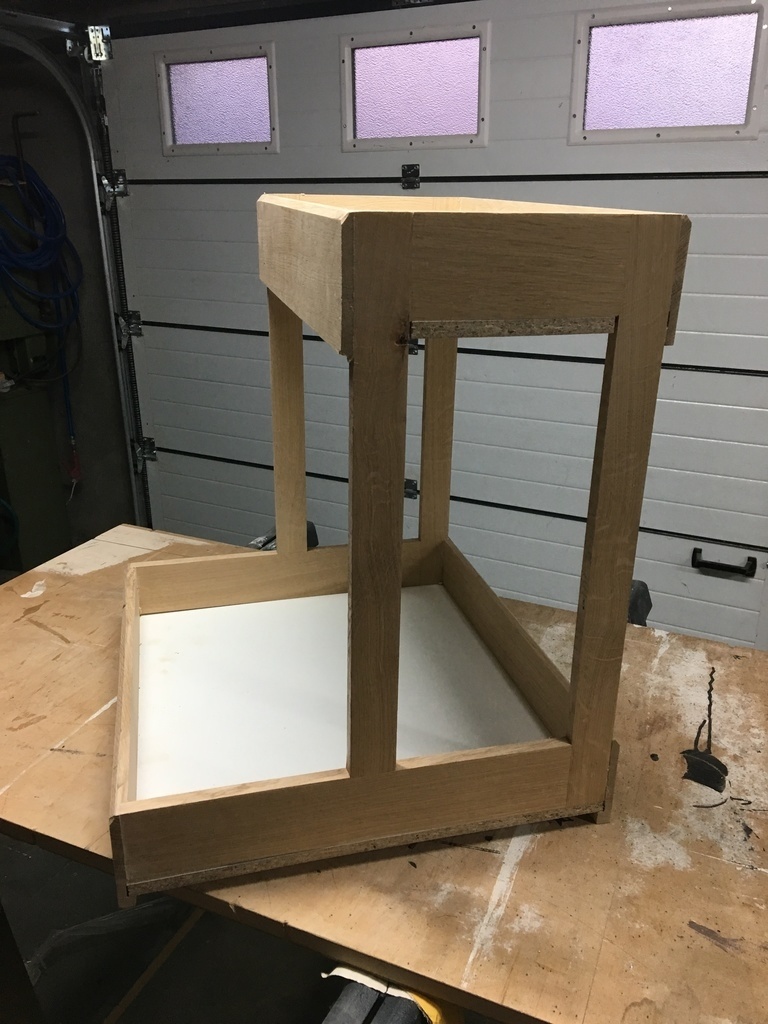

Plusieurs types de tiroir à concevoir, dont celui de la poubelle, des produits d'entretien sous l'évier le tiroir à épices avec caisse à pain. Ces tiroirs spécifiques ont été assembler encore une fois par dominos, le double étage me permet de fixer au mieux les grandes façades

Pour les autres tiroir j'ai opté pour u fixation de barre de renfort
L

Publié Mis à jour

Partager

6 - la quincaillerie

Vaste sujet, sans doute la partie où j’ai passé le plus de temps, surtout quand c’est la première; Ben oui je suis pas pro et là on sent qu’il me manque encore de l'apprentissage.

J’ai donc utilisé :

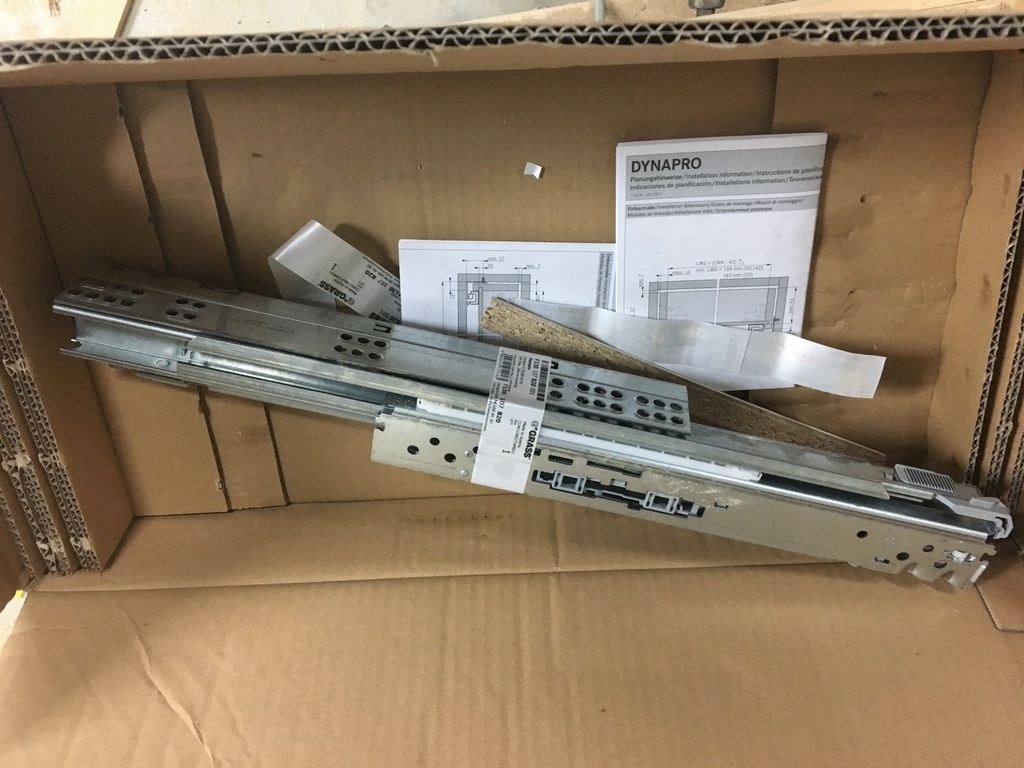

les coulisses dynapro 500 avec kit de montage 3 D de chez GRASS. Cela permet d’orienter son tiroir dans 3 axes qui est un sacré confort lors du positionnement des façades .

Un pannier de coin escamotable sur 2 niveaux permettant d’occuper le meuble d’angle.

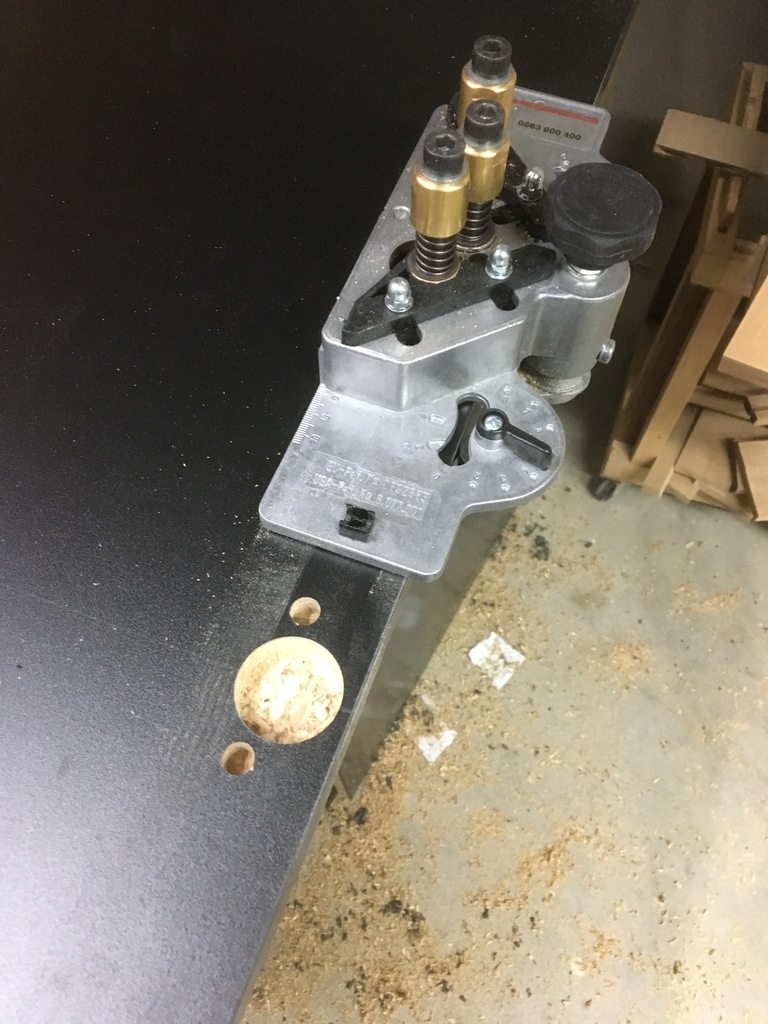

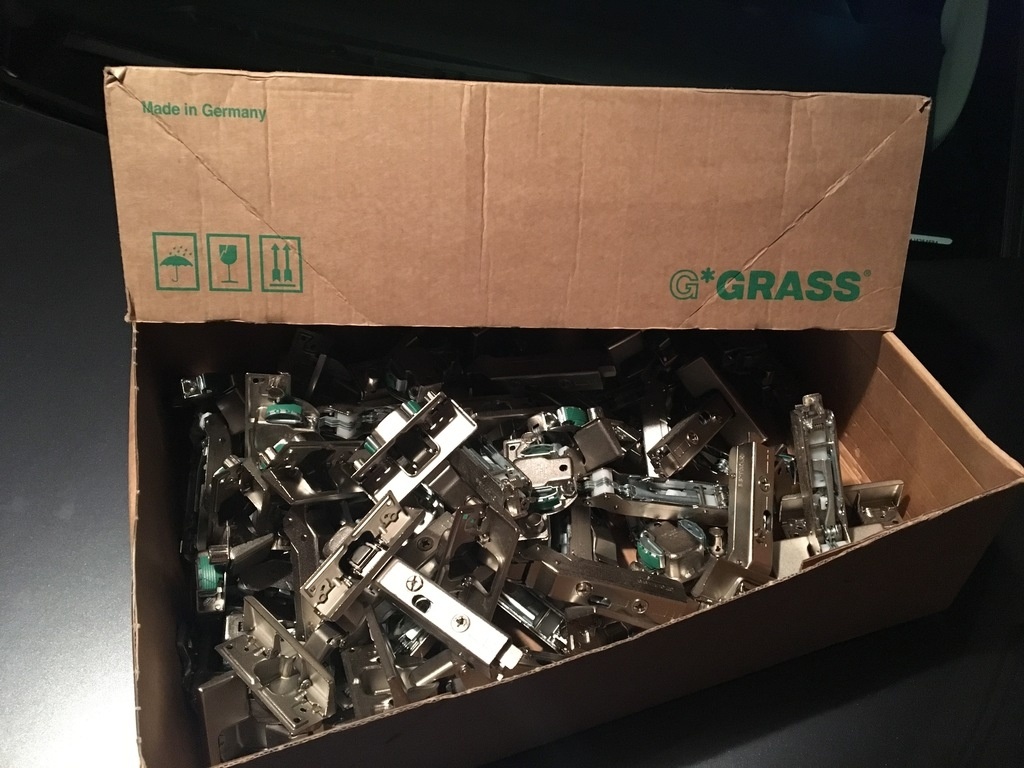

Des charnières Grass 110 degré à recouvrement totale avec le gabarit de perçage qui va bien

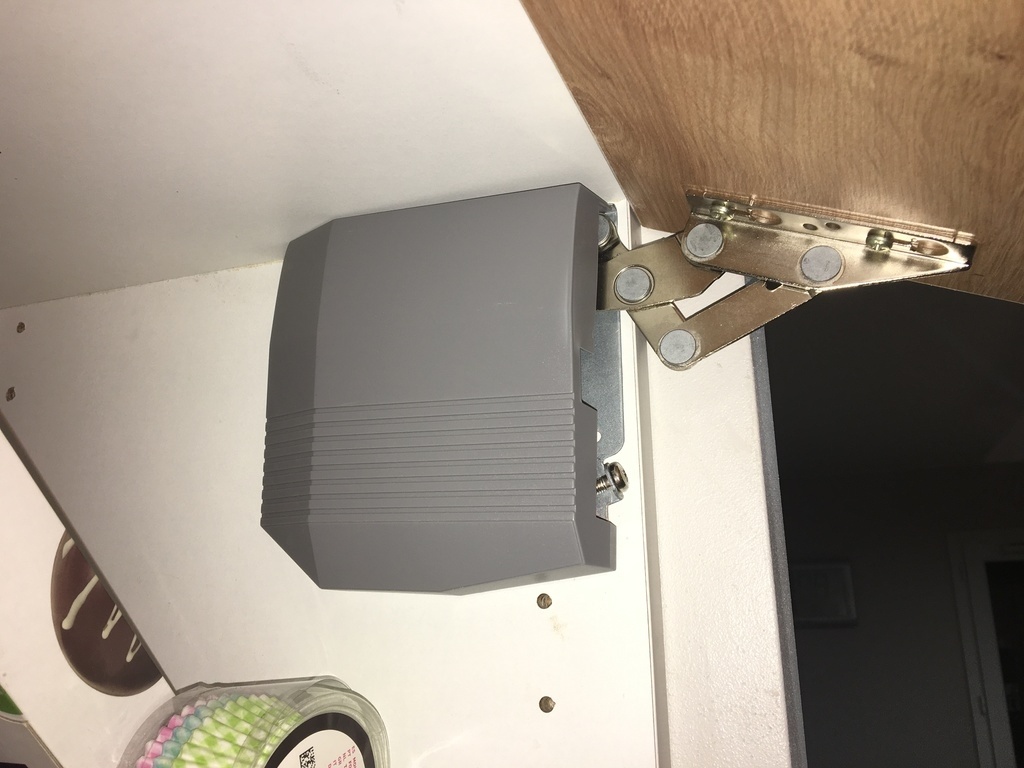

Des charnières de relevage de porte pour le seul élément haut.

Au total 27 coulissants intégrant des tiroirs de 40 cm à 100 cm.

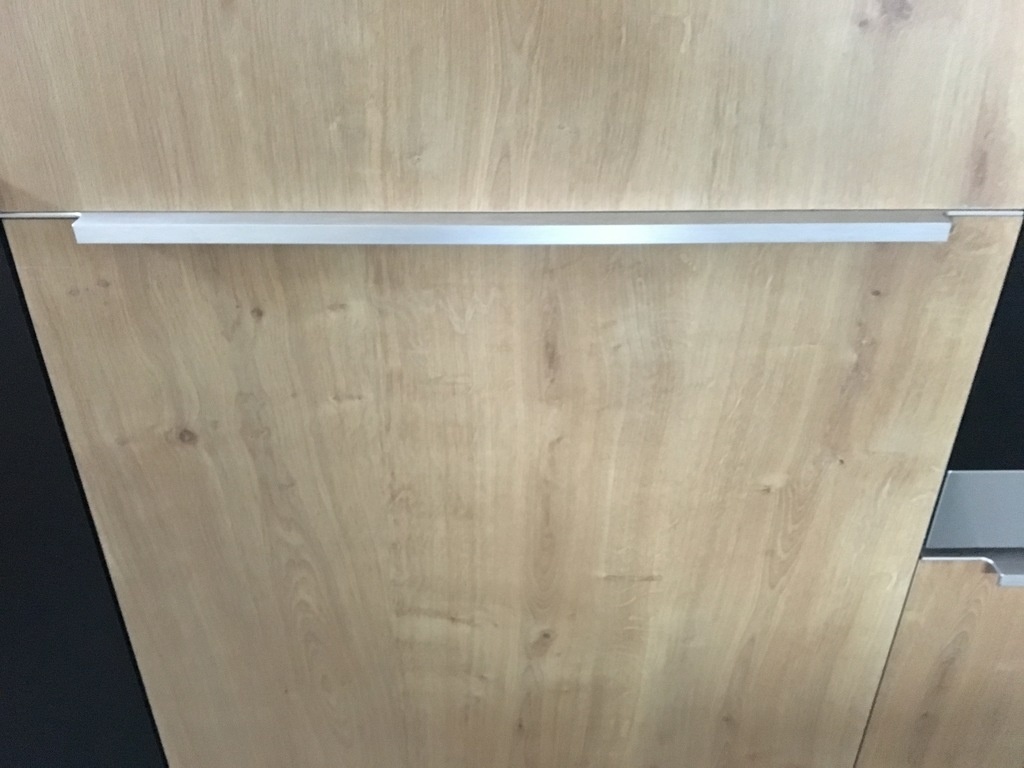

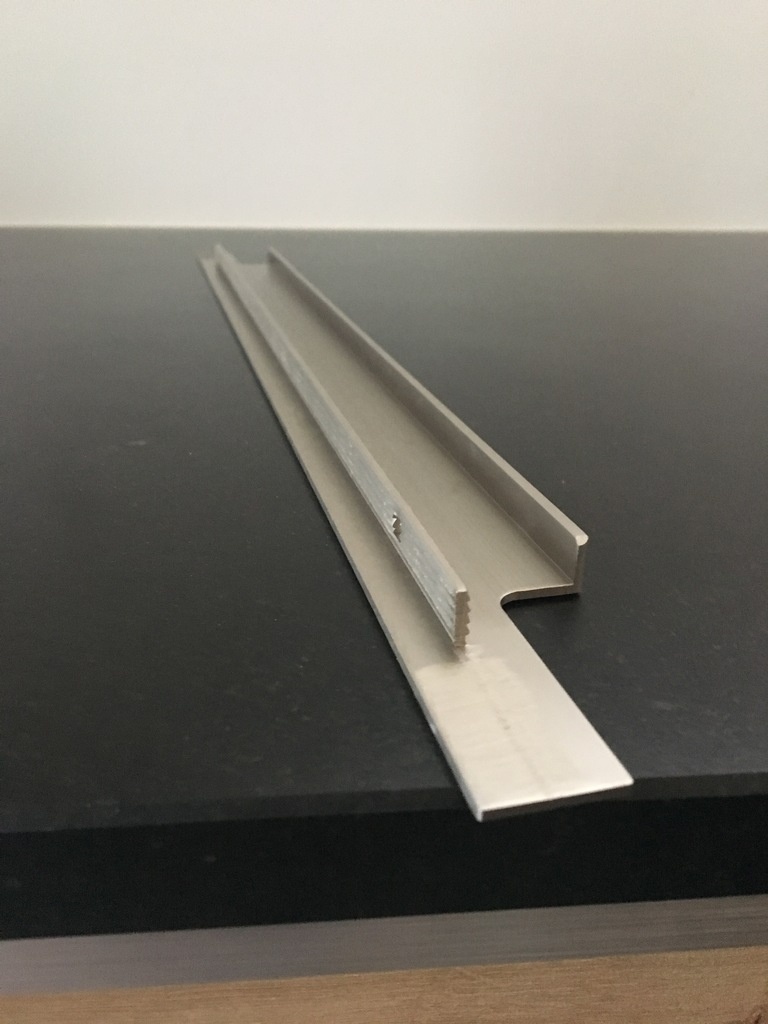

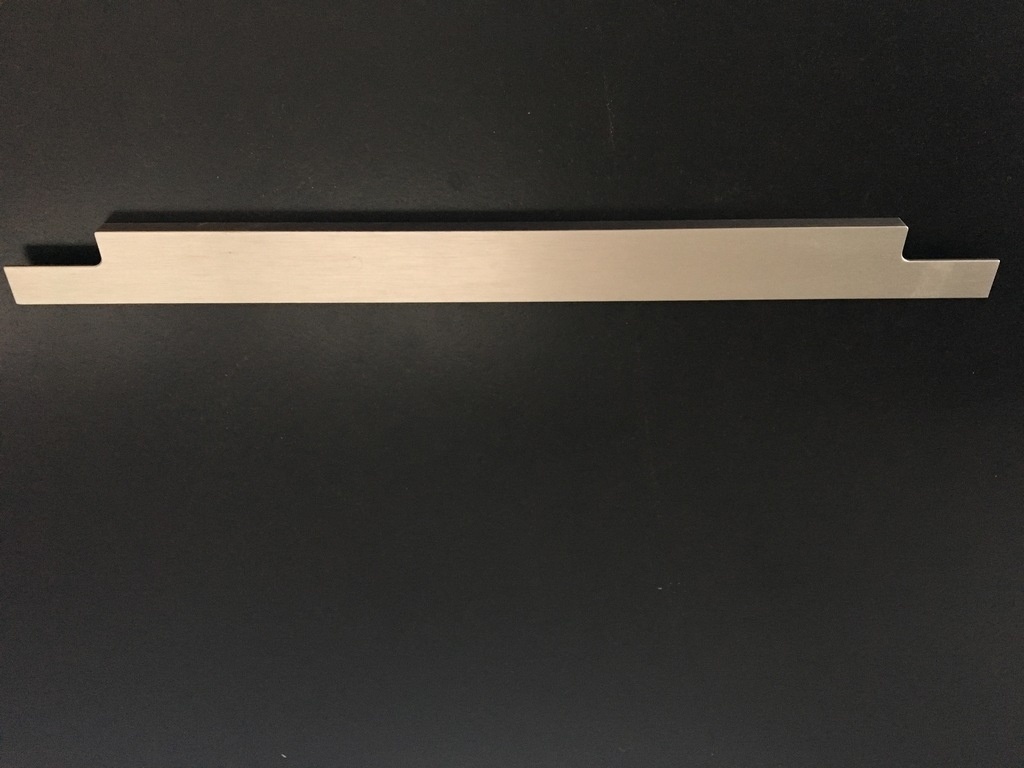

Les poignées de façades sont totalement intégrés dans la porte, elle nécessite une rainure pour les emboiter en force, elles font piles la largeur de porte,

Les pieds réglables en hauteur avec une rehausse minimum de 80 mm permettront la fixation des plinthes

Publié Mis à jour

Partager

7 - Installation de la cuisine

Après une longue période de préparation, de gros travaux ,

La pose des caissons.qui s’est vu précipité car les poseurs du plan de travail s’annoçaient. Ce qui ne m’as pas laisser le temps d’équiper totalement mes caissons, avec leurs tiroirs et façades dans l’atelier. Tout ceci à nécessité pas mal de réajustement par la suite;

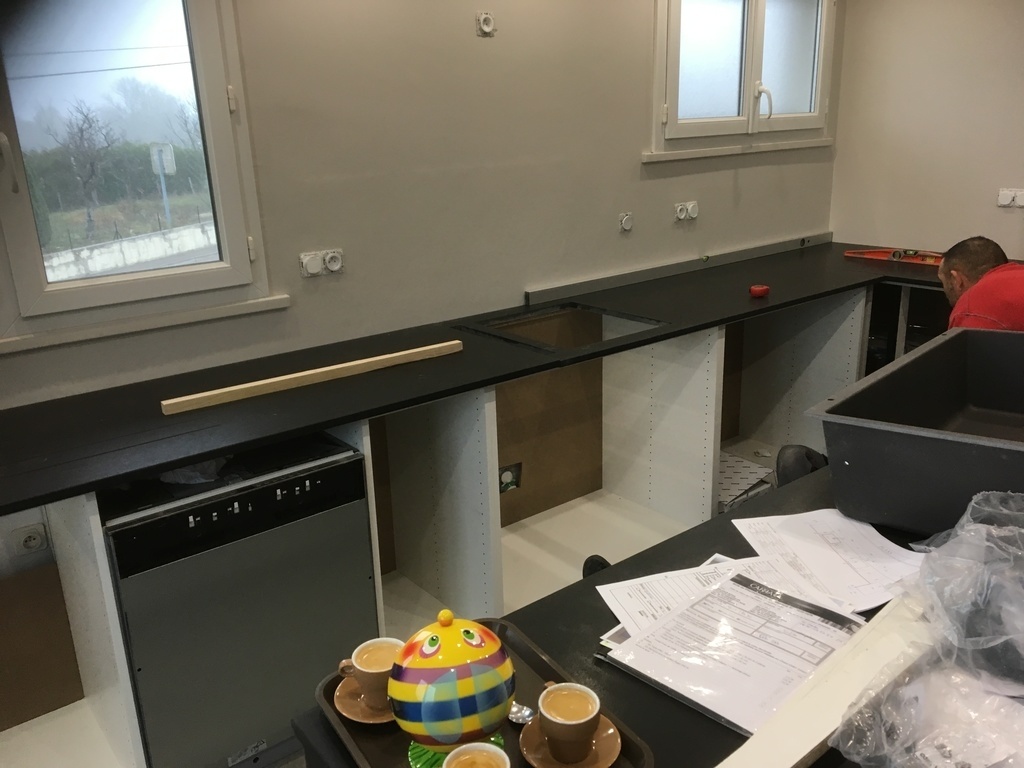

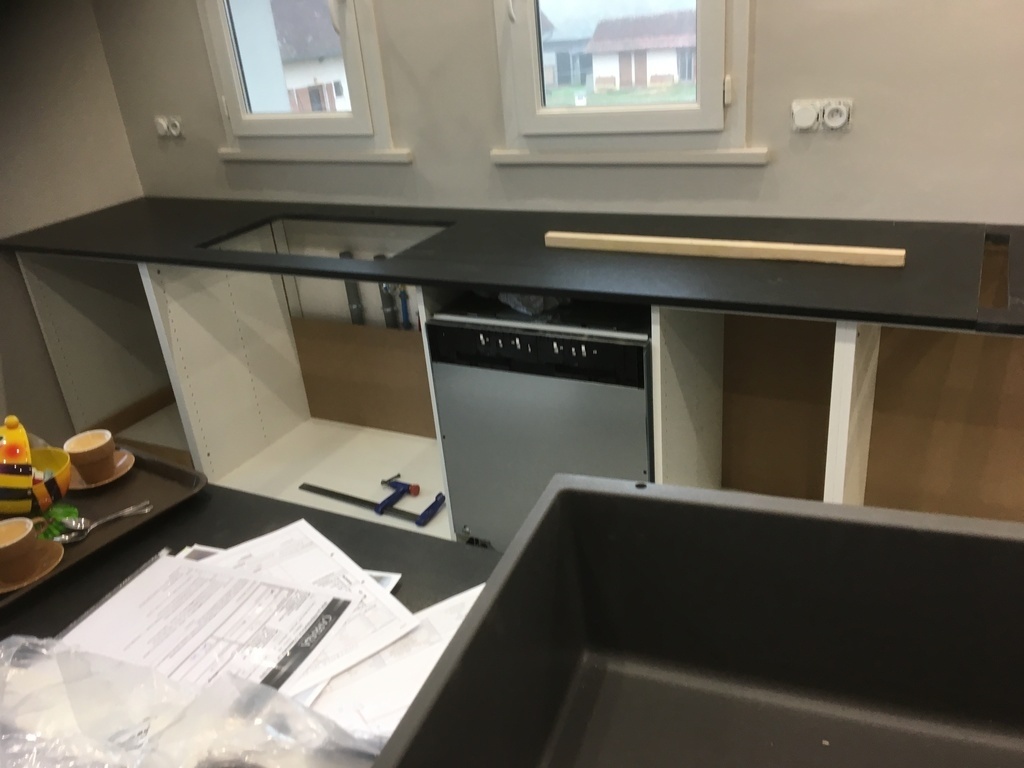

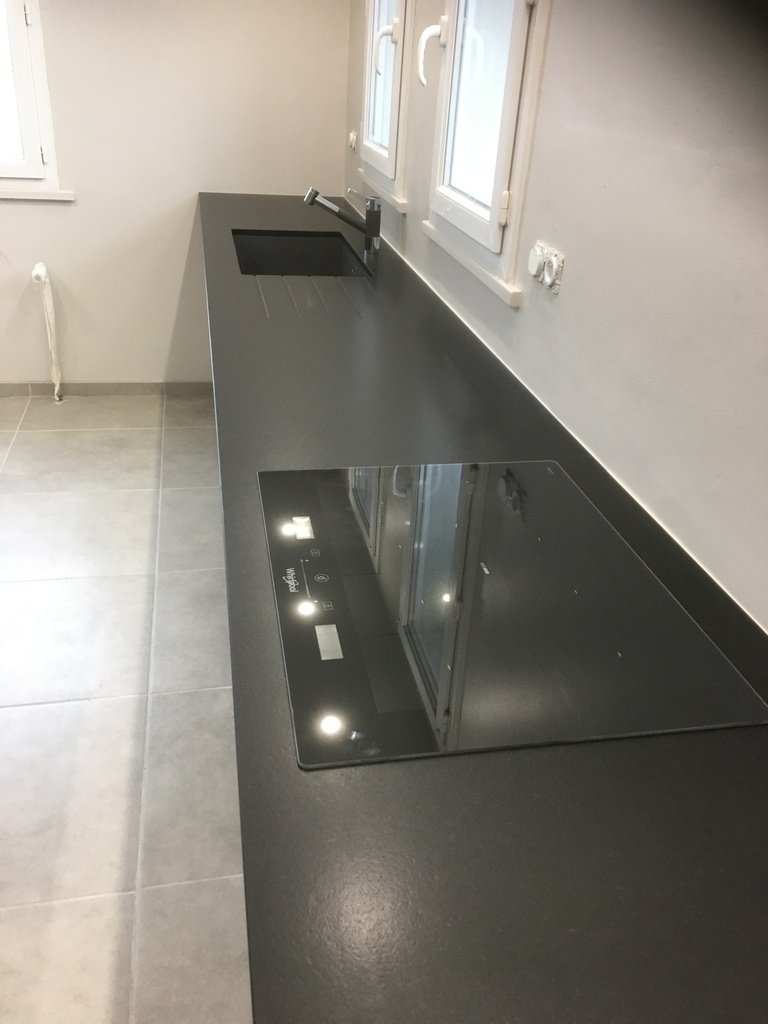

Pose du plan de travail . Fait par des marbriers de formation, la pose est d’une grande rigueur, le collage des différents éléments se fait avec une colle Epoxy. Avec une densité de 80 kg au m2 sa manutention impose d’être sérieusement costaud.

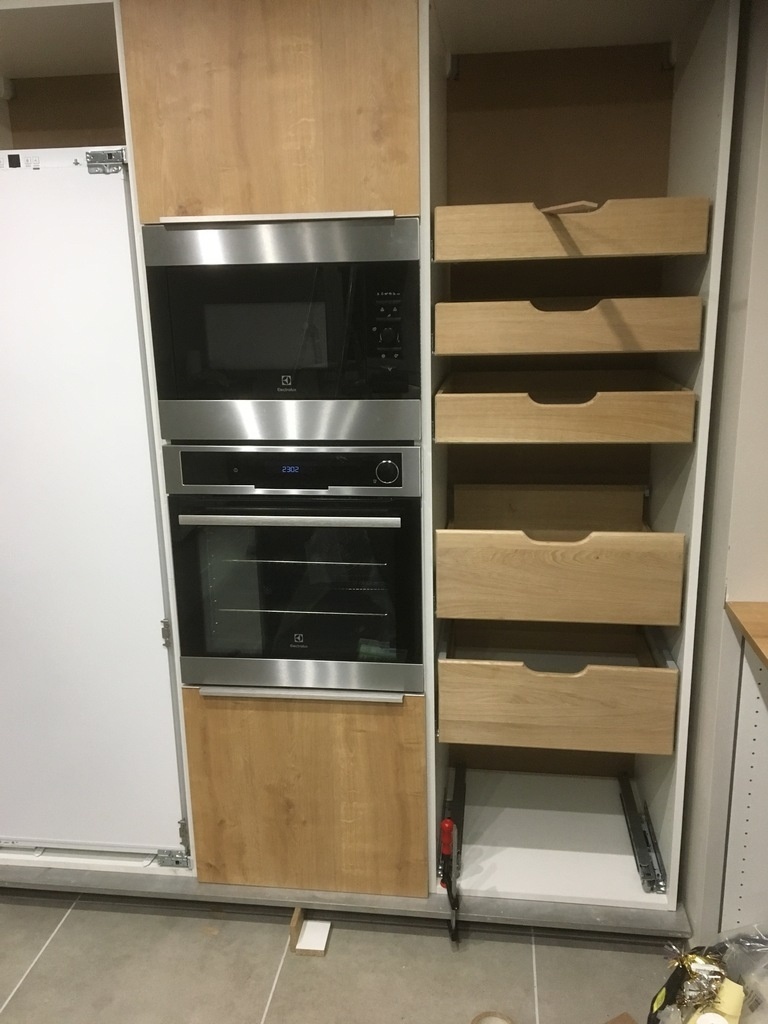

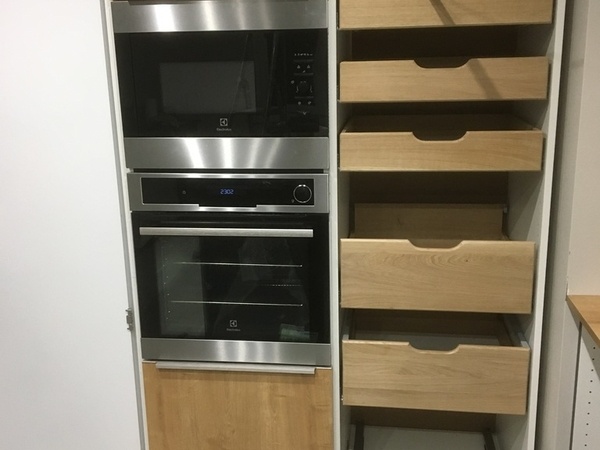

Intégration de l’électroménager four micro onde, frigo, … là aussi pas mal de temps de passé pour que tout soit fonctionnel.

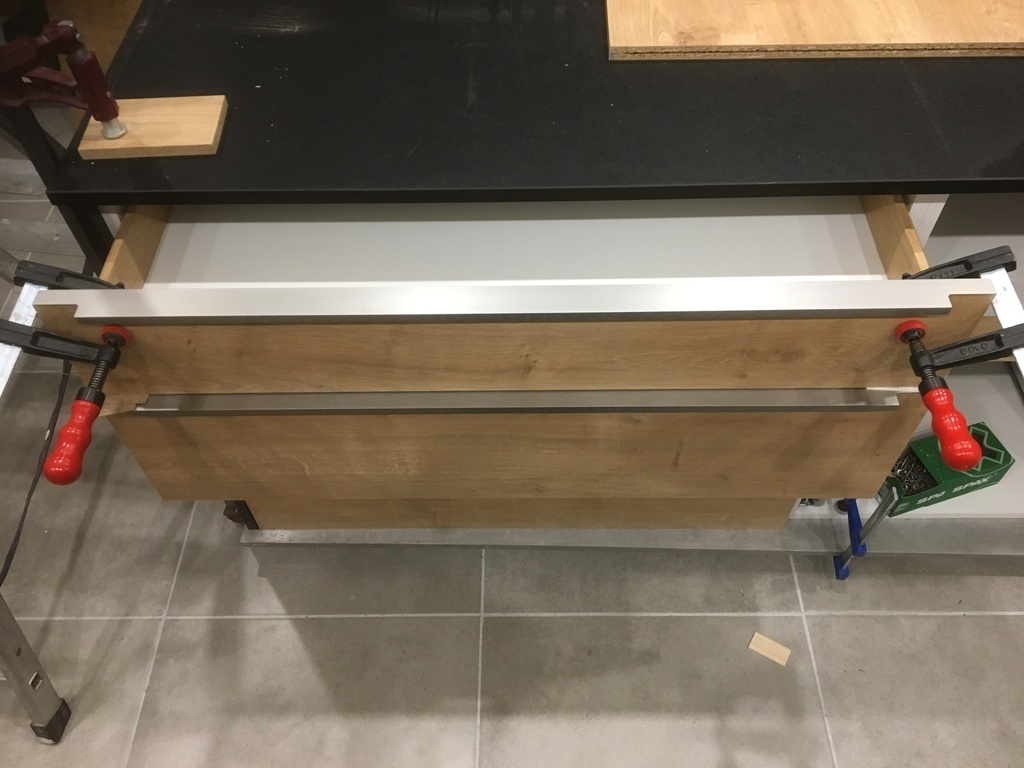

Enfin pose des façades rapportés aux différents tiroir, maintenu avec des serres joint et une règle alu permmettant la mise à niveau de toute les façades sur le linéaire

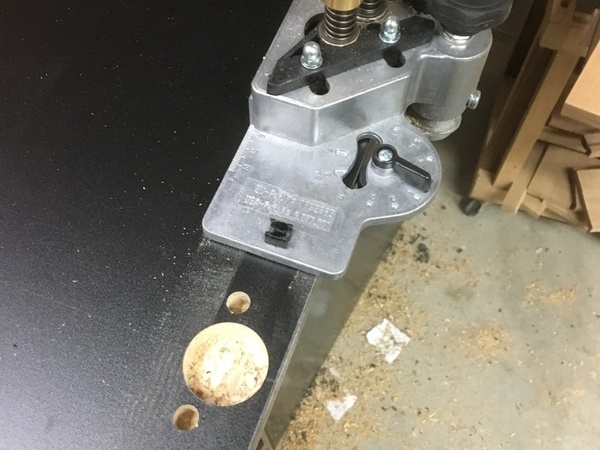

Usinage des charnières de portes , et positionnement sur les pistes perforées. Maintient avec des vis euro

la Conception de la table

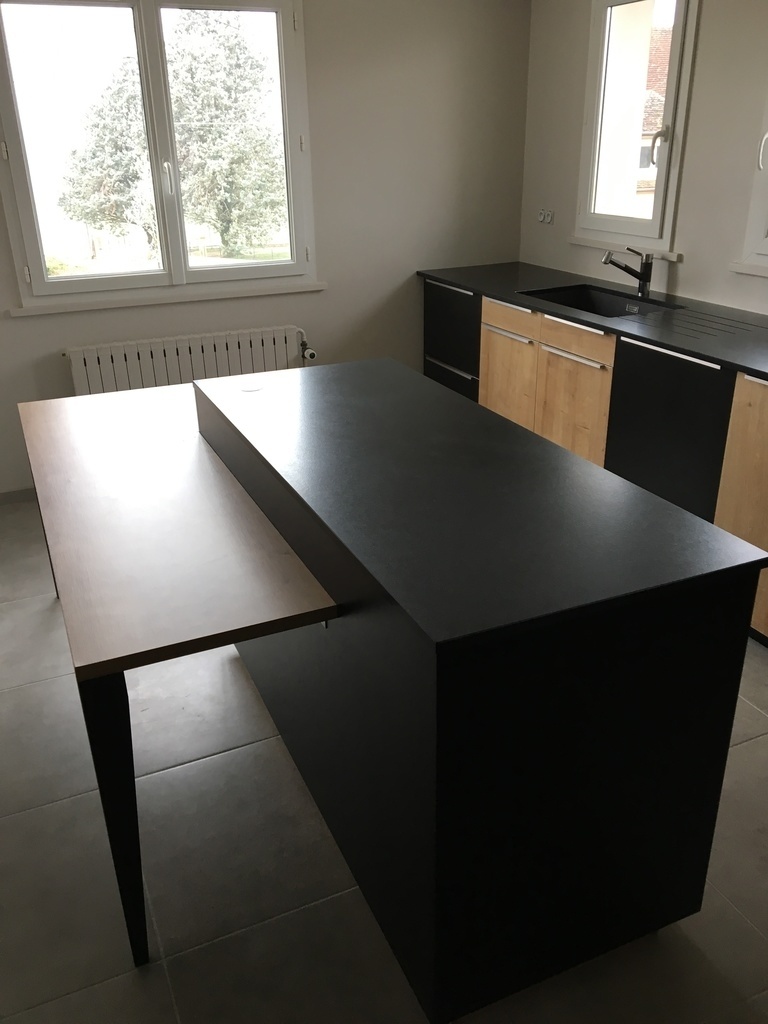

L’idée qui avait été retenenue était celle de l’intégrer dans l’ilot central. Nous avons conservé le fait de pouvoir manger confortablement sur une chaise et donc de mettre la hauteur de table à 76 cm.,

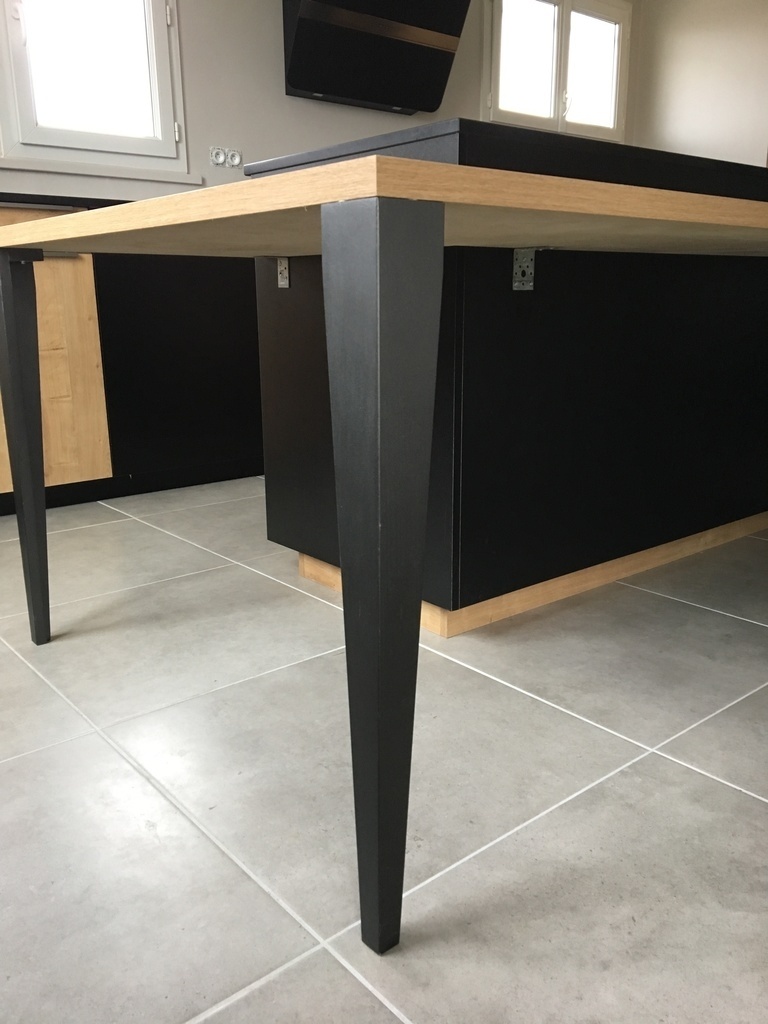

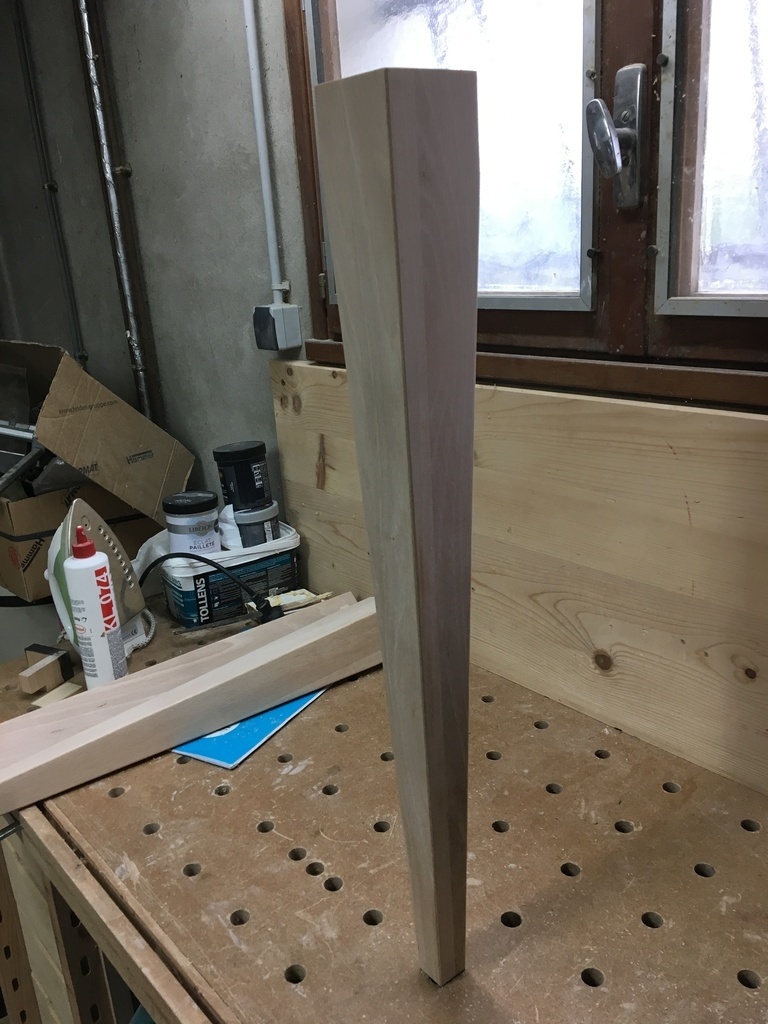

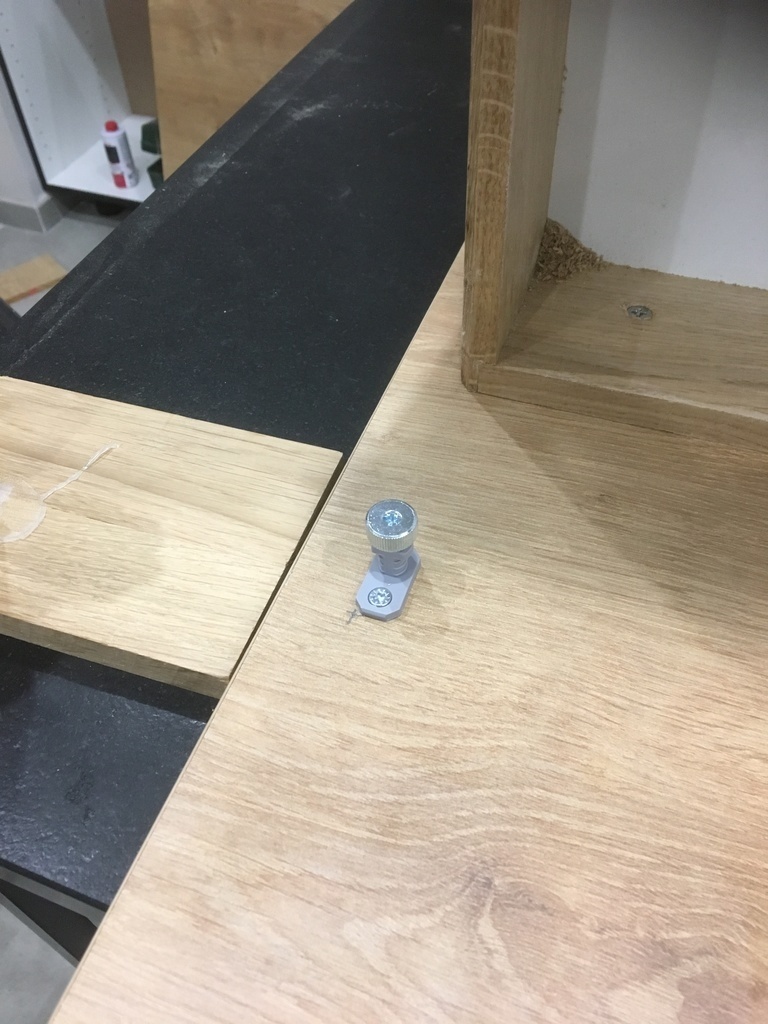

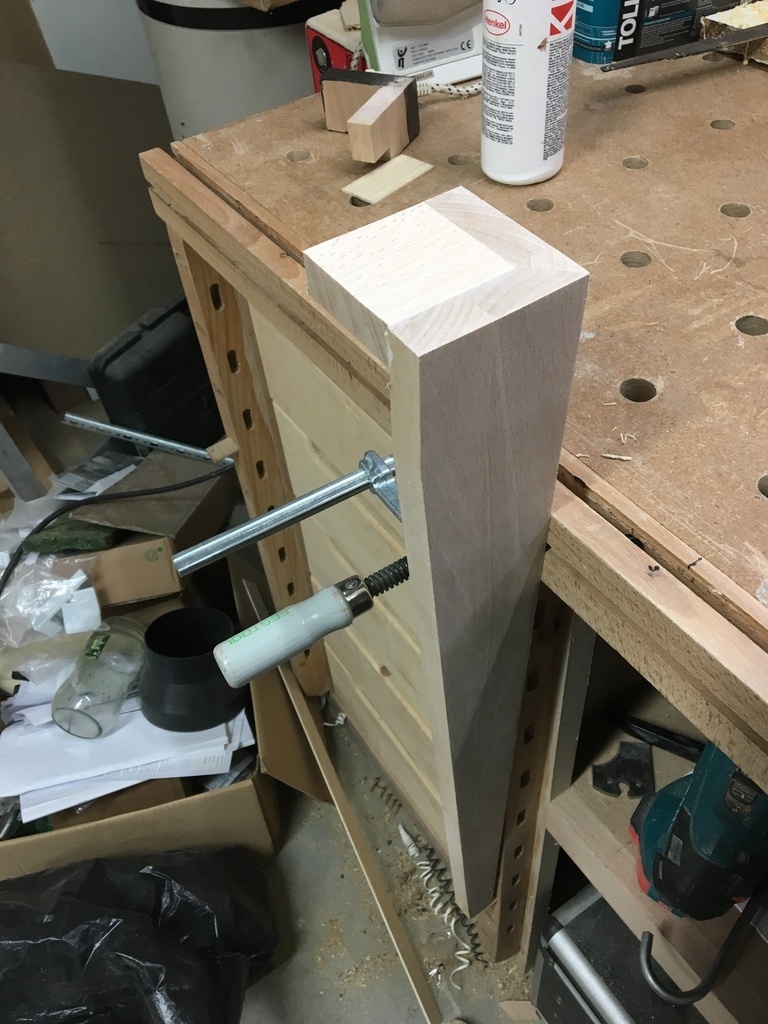

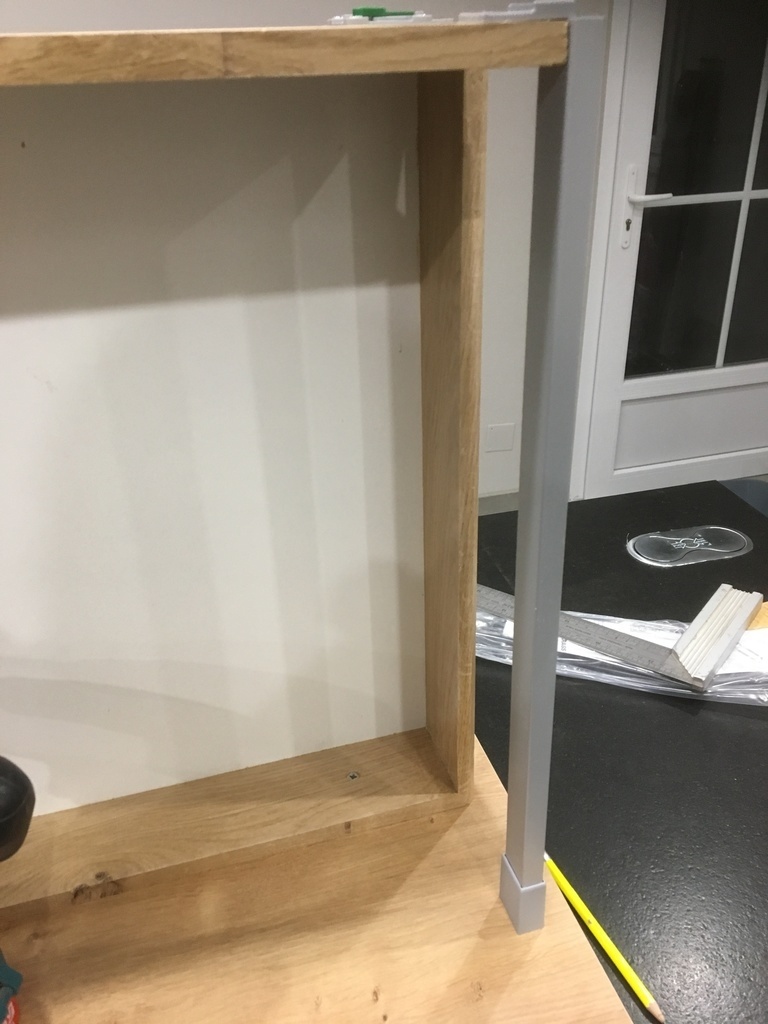

Pour les pieds de table, et à défaut de savoir travailler le métal, j’ai conçu des pieds gainés que j’ai teinté avec un aspect métal fonte. Insérés avec des dominos et boulonnés à la table dans un panneau de particules ép 30, sa stabilité est satifaisante. Elle est «également accrochée à l’ilot par des équerres

J’espère ne pas avoir été trop long sur mes explications, je serais heureux de répondre à vos interrogations , à vos éclaircissements. A ce jour il me reste l'aménagement des tiroirs à couverts, et pour les assiettes.

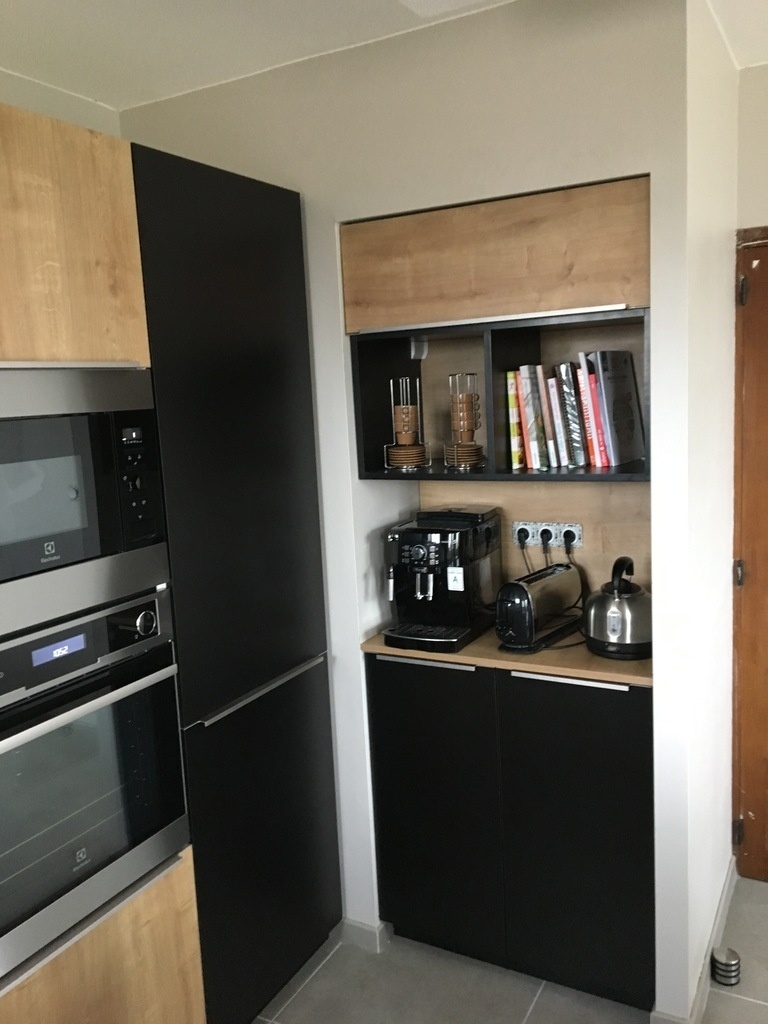

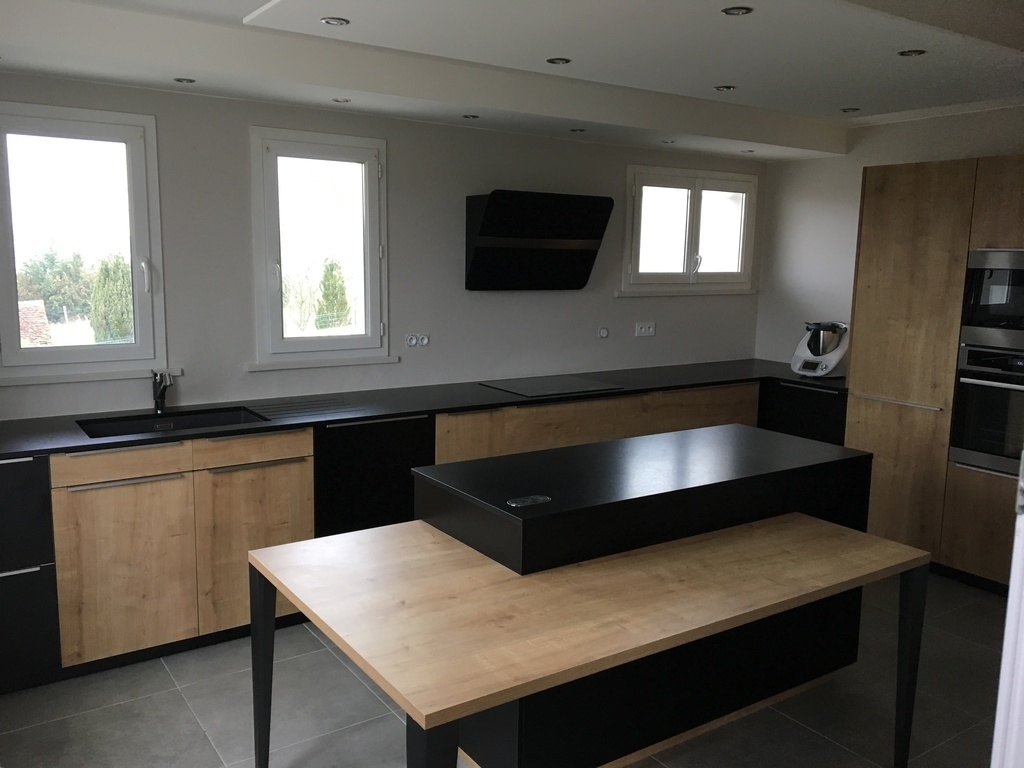

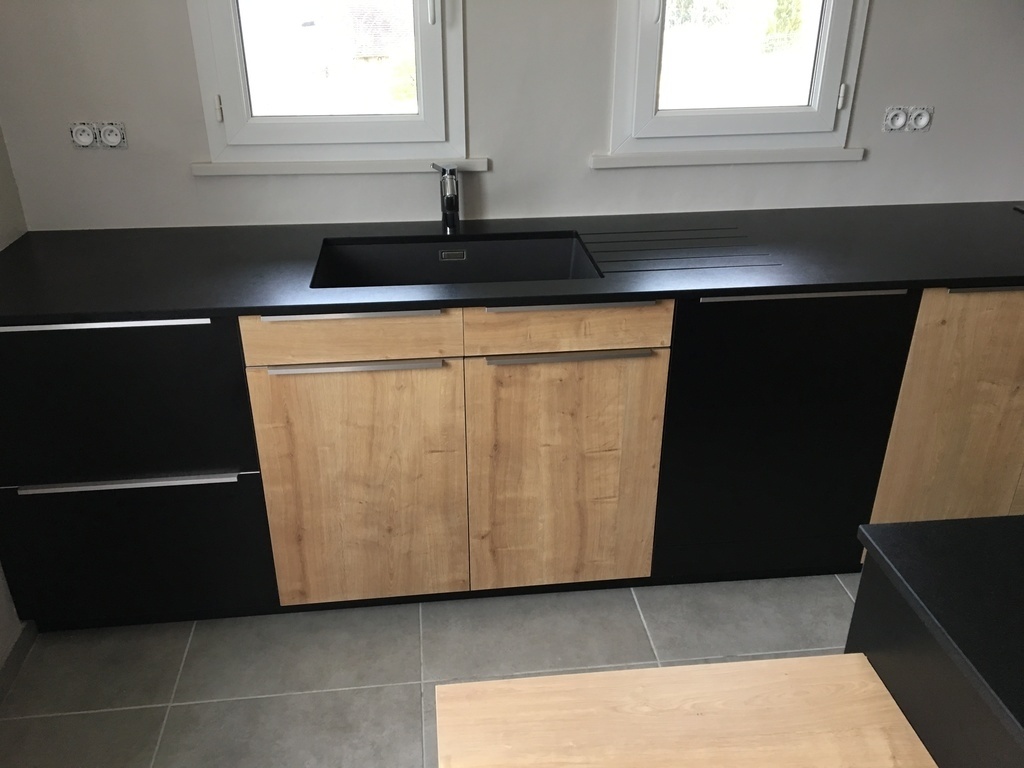

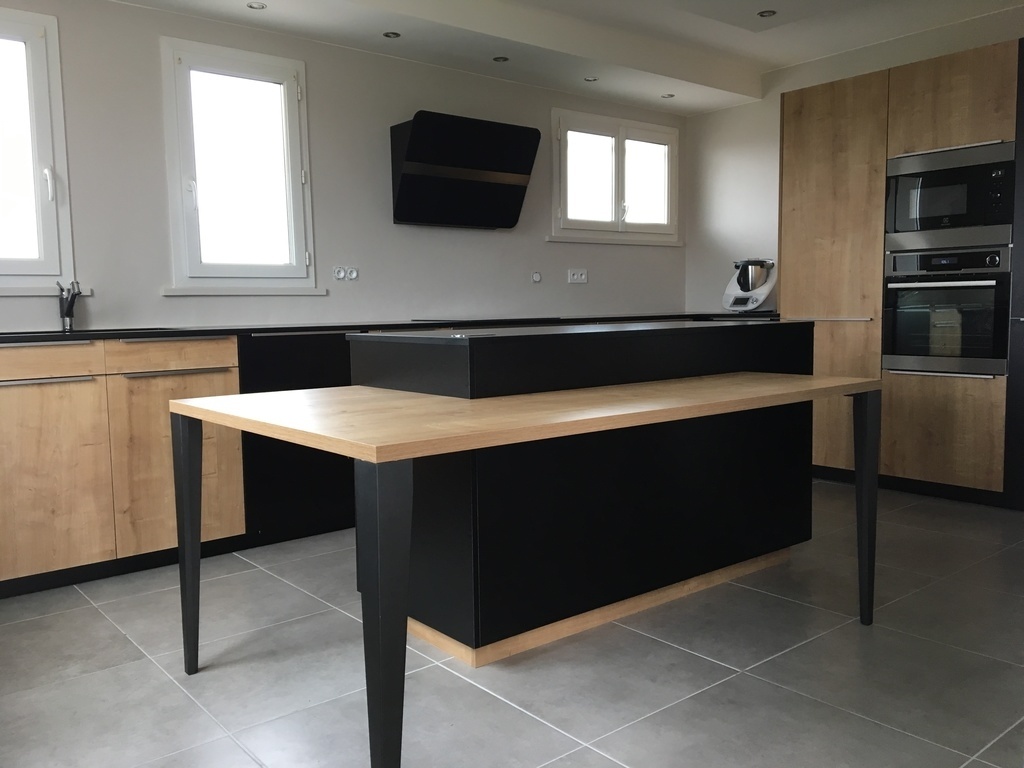

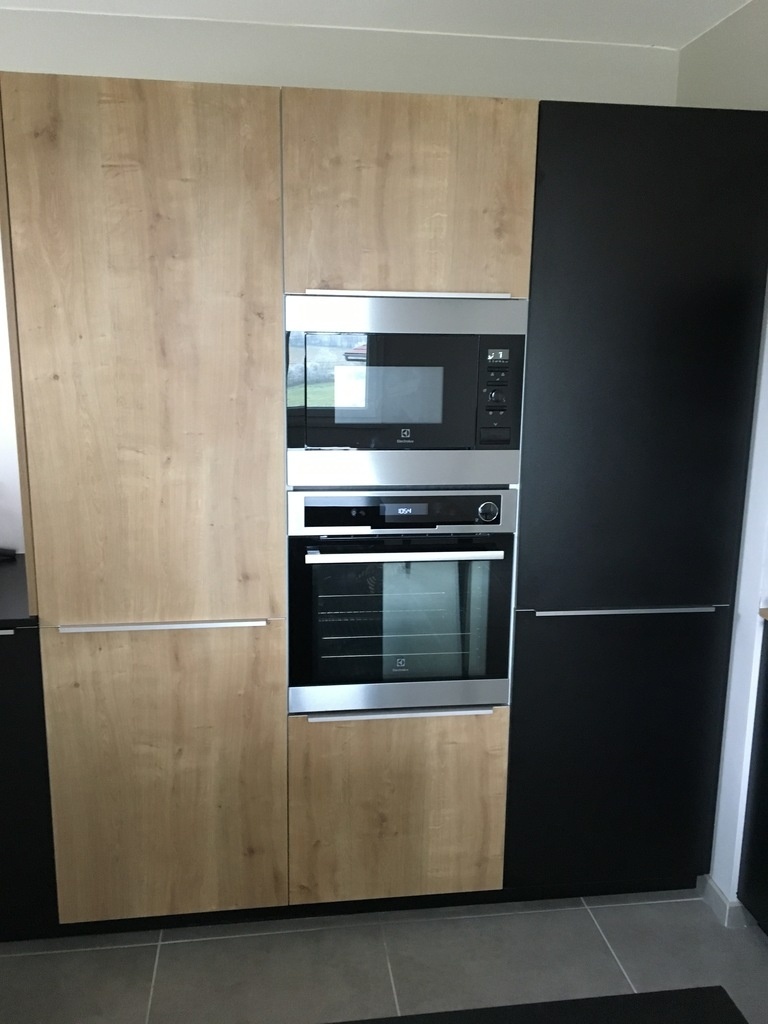

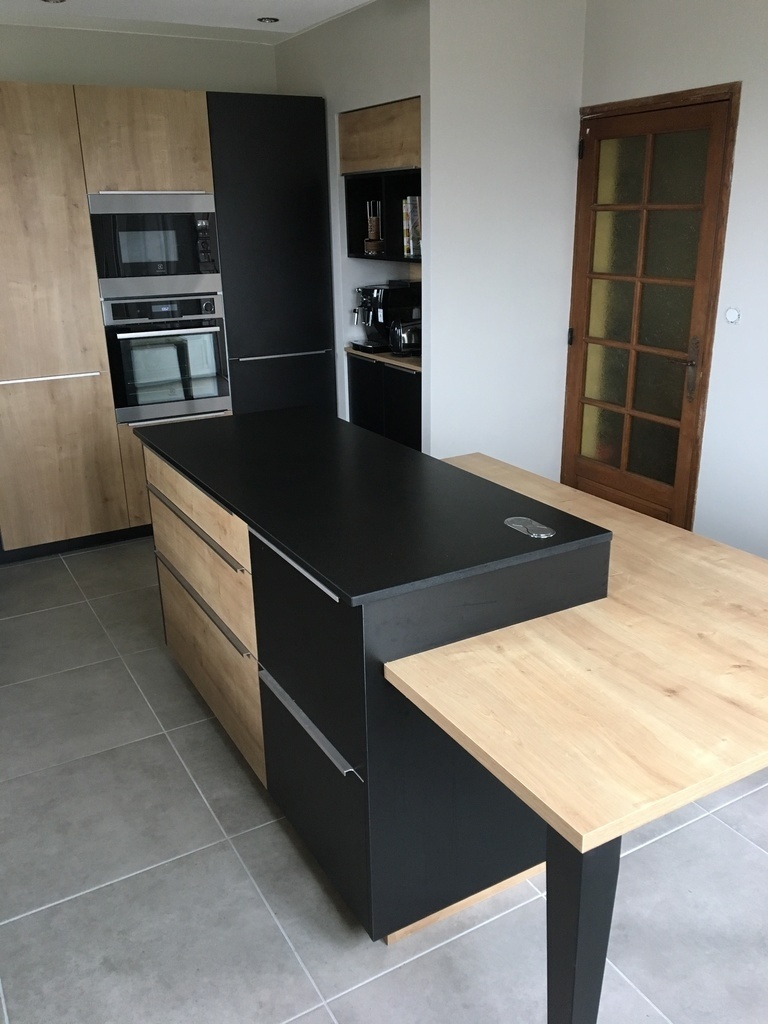

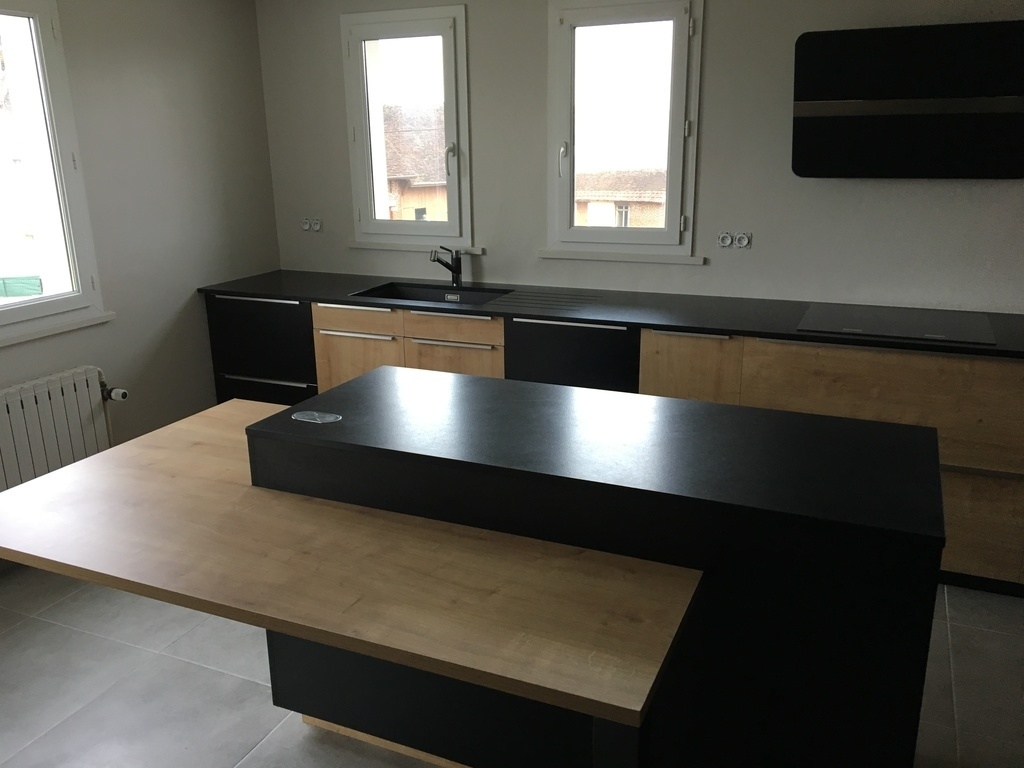

Voici pour finir le résultat
