José Das Neves

Scie à format: Utilisations spécifiques

Mis à jour

Partager

Réalisation d'entaille

Réalisation d'entaille mi bois à la scie à format. Elle se fait en deux étapes.

Entaille mi-bois en bout pour des coulisses de tiroir.

Publié Mis à jour

Partager

Gainage d'un pied avec montage

Le procédé le plus rapide pour gainer un pied est de le faire la scie à format:

  • L'outil est déjà monté
  • Le montage est simple
  • La surface est propre sans éclats même à contre fil. Un petit coup de ponceuse pour enlever les traces de la lame et c'est fini.

Avant toute chose, il faut percer un trou sur le bout du pied au centre de la section. Celui-ci permettra le bon positionnement du pied sur le montage pour chaque face à gainer. Avec un montage traditionnel il faut ajouter une petite cale qui correspond au gainage pour façonner les deux dernière faces.

J'attire l'attention sur le fait que sur mes montages la pièce est toujours en appui contre une vis qui permet le réglage. on la vois à la 45éme seconde de la vidéo.

Comme je suis très à cheval sur la sécurité (oui, je me suis fait mordre une fois par l'une d'elles!) vous observerez que le cache de la lame est maintenu levé à cause du montage. Alors pour éviter de pouvoir la toucher, un cache additionnel à été ajouté devant le montage. Aucune vis pour le placer, juste posé dans la rainure du chariot.

Il faut aussi que j'explique l'importance du contre-plaqué fixé avec un serre joint. En effet après avoir coupé le coin, il tombait dans interstice et bloquait la lame et faisait une grosse marque sur le chant du pied. Ainsi le problème est réglé avec cette cale.

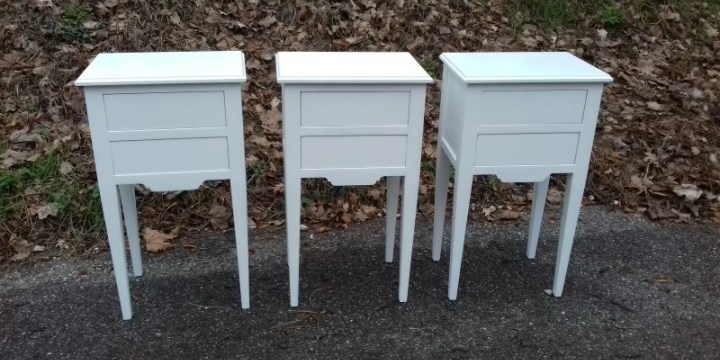

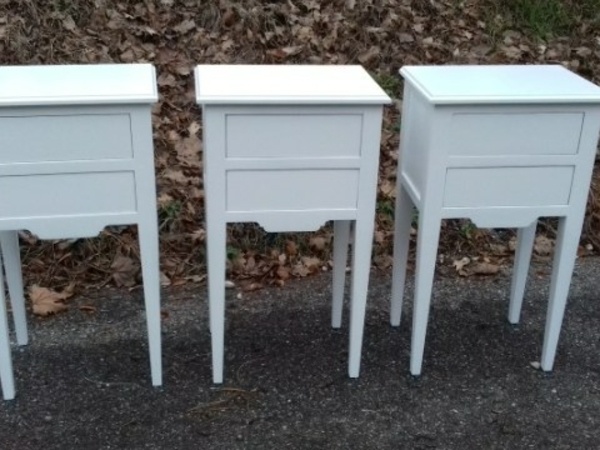

C'était pour un lot de chiffonnières LXVI servant de table de chevet

Publié Mis à jour

Partager

Montage avec serrage au coin - 01

Le serrage avec un coin est particulièrement intéressant. Pour info, le stagiaire à mis 24 minutes pour réaliser le gainage, montage d'usinage compris!
Précis et efficace! De plus on peu venir serrer très proche de l'outil tout en gardant le capot baissé au plus bas.

Le gainage n'est fait que sur les faces internes du pied. Pour le deuxième sciage il faut récupérer la chûte pour pouvoir serrer et scier la deuxième face.

Remarquez que le pied est mis en position contre 3 vis. Cela est primordial pour ajuster avec précision l'usinage à réaliser.

Ce n'est pas très visible sur la vidéo mais les deux pièces de bois, qui viennent serrer le pied, sont bombées dessous. Ce qui permet un basculement de celle-ci quand on enfonce le coin.

Publié Mis à jour

Partager

Montage avec serrage au coin - 02

Autre exemple de serrage au coin

Publié Mis à jour

Partager

Calibrer un disque en moins de deux minutes

Et oui, c'est rapide, efficace, précis, propre et le travail se fait en toute sécurité.
J'aime beaucoup cette méthode pour toutes ces raisons.
Et puis, la première fois (il y a 25 ans ) que j'ai fait un disque comme ça, je n'en revenait pas de la simplicité déconcertante.
Je vois parfois des vidéos de montages compliquées avec axe réglable, monté sur vis filetée et sabot à queue d'aronde. Tout ça pour faire des disques à la toupie. Le montage est long, le réglage aussi et le travail dois être obligatoirement fait avec un entraineur car sinon c'est très dangereux. De plus, avec du massif, il y a le problème du contre-fil.
A la scie à format rien de tout ça!

Dans un premier temps il faut sortir la lame au maxi.

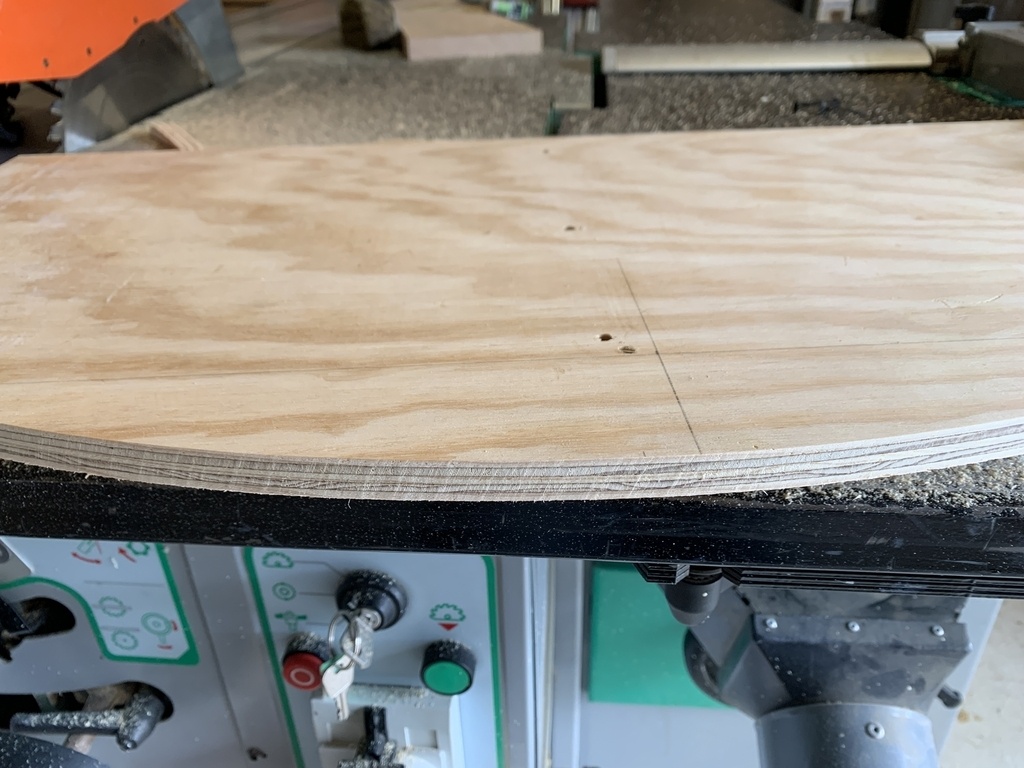

Poser un panneaux martyre sur le chariot contre le guide et contre la butée pour rafraîchir le bord en le coupant
Vous pouvez mettre un serre-joint pour le maintenir en place.
Faire une marque avec un clou (en l'enfonçant un peu) au rayon souhaité sur ce martyre. le bord rafraîchi correspond au passage de la lame
Traverser le panneau à couper dans son milieu par le clou (pas la peine de le dégrossir , il peut être carré légèrement plus grand), puis terminer de l'enfoncer dans la marque faite sur le martyre.
Vous avez l'axe.
Si vous avez besoin d'une haute précision, je conseille toujours de laisser un peu plus grand. Réaliser le disque puis mesurer pour savoir exactement de combien il faut raccourcir le rayon. Et comme le panneau martyre est en appuis sur la butée, il suffit de déplacer la butée de cette valeur et recalibré le disque.

Au début de la vidéo le dégrossissage et déjà fait. Il est fait de plusieurs coupes périphériques de 8 à 12 coupes seulement.

J'ai coupé la vidéo à la fin, juste avant que l'étudiant ne se prenne la tenaille dans les dents.

Dans celle-là l'étudiante calibre un dessus de table
On voit bien que la protection est baissée au maximum, que le chariot n'avance que de quelques millimètres entre chaque tour et on vois aussi les chutes du prè-calibrage qui traînent sur la table de la machine.
Elle n'a eu besoin que de 15 minutes - du départ de l'établi avec son serre joint, marteau clous tenaille et au retour prête pour le ponçage.

Publié Mis à jour

Partager

Couper au trait avec une haute précision

Aujourd’hui à l'atelier (oui les cours ont repris pour les formations adultes) un stagiaire a eu besoin de couper un panneau qui était plaqué d'un frisage. Il fallait couper au trait.
Il était important de couper à 60mm de l'axe de la fougère. Il m'a proposé de couper à l’œil sur le trait. Je lui ai répondu que je l'ai souvent fait comme ça. Mais avec le gabarit, qu'on appelle le compagnon, c'est encore plus précis.
Ce gabarit repensé à trois avantage:
Il se met en place très vite
Il ne coûte pas chère en temps
Et il est polyvalent.
Et surtout, avantage "Bonus", il est très précis.

Sur cette vielle vidéo (je n'avais pas une bonne camera à l'époque) on vois le principe de ce gabarit.

Ce montage n'est ni plus ni moins qu'une simple cale serrée contre le guide parallèle.
Il faut que sous cette cale il y ai exactement l'épaisseur des pièces à couper.

Le réglage se fait en deux étapes

  • Commencer par couper une pièce de bois en utilisant la butée pour la maintenir en position.
  • Puis, régler la cale (en déplaçant le guide parallèle) pour quelle soit juste contre le bout de la pièce coupée.

Le chant de la cale correspond à la coupe.

Voir le réglage sur la vidéo

Deuxième exemple de coupe au trait avec un gabarit de coupe d'onglet

Publié Mis à jour

Partager

Coupe 45° Facile - Scie circulaire avec contre guide

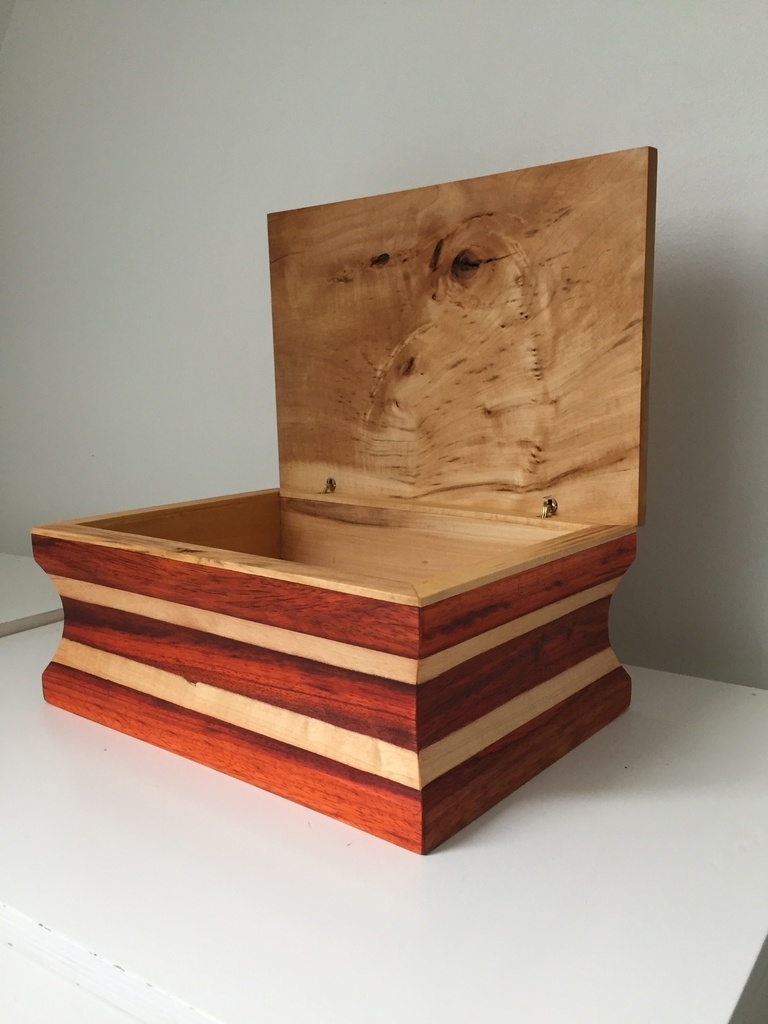

Pour faire un ouvrage avec des coupes d'onglet dans chaque angle il faut dans un premier temps calibrer toutes les pièces.
Puis réaliser les coupes avec ce petit montage. Le même que celui utiliser pour couper au trait. Mais dans notre cas il est placé plus bas. Pour pouvoir servir de guide.

Publié

Partager

Creuser en arrondis avec un montage

Il se trouve que dans ce cas concret, le creux correspondait presque au diamètre de la lame.
Le chariot est bloqué et le montage aussi.
La pièce avance régulièrement guidée entre les tasseaux.

Le contreplaqué dessus est la protection pour ne pas venir accidentellement toucher la lame.

La prise de bois n'était que de 2 mm

Publié

Partager

Tournage d'un cône à la scie à format

Pour la réalisation d'un meuble TV on avait besoin de 4 pieds coniques.
Les cônes ont été réalisé avec un gabarit.
Les masses carrées sont percées en bout pour recevoir d'un coté un axe et de l'autre la vrille (8 de diamètre).
Le tourillonnage en bout est fait à la toupie. Voir ici
lairdubois.fr/...n-bout-dun-cone

Publié Mis à jour

Publications associées


Discussions

José Das Neves  a publié le pas à pas "Scie à format: Utilisations spécifiques".
il y a 4 ans
bois bois bois

Merci pour ce pas à pas

racmterrof
( Modifié )

Ah! Martin, une machine sérieuse.
Curieusement on a l'impression que la machine du film n'est pas la même que celle de l'article
L'article on dirait une Martin?. le film on dirait une Altendorf?
Me tomp-je?

José Das Neves

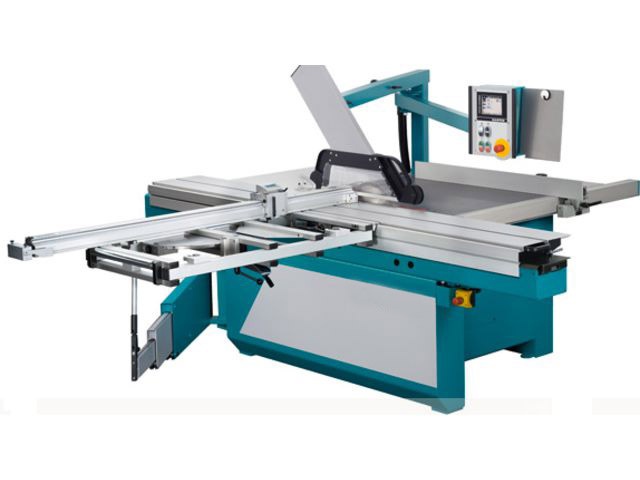

Pour le pas à pas j'ai pris une image sur le net d'une scie à format au hazard.
Je vais y placer de nombreuses vidéo concernant cette machines et leurs nombreux montages d'usinage.
Sur la vidéo ce n'est une Altendorf. C'est une marque Italienne.
A bientôt

totof

je vais suivre avec bonheur ce pas à pas.. trop génial merciiiii

José Das Neves

Merci
J'en aurai plein d'autres!

Orvile

Merci pour les vidéos! Oserais-je demander l'ajout de commentaires... Je suis sur qu'en quelques mots tu apporterais encore plus!

José Das Neves  a publié l'article "Gainage d'un pied avec montage".
il y a 4 ans
Boris Beaulant
( Modifié )

Pas bête le CP en arrière de la coupe pour éviter que le chute tombe dans l'ouverture de la lame !

José Das Neves

Boris tu es plus rapide que l'éclair. J'étais justement entrain de compléter cette info dans l'article.

Jean Galmot
( Modifié )

Cool ça donne envie, et en plus du gainage tu te fabriques des queues de Renard😊.

Aurelio

Bonjour, quand on voit tes vidéos on s’aperçoit très vite que tes montages d’usinage ne sacrifient jamais rien à la sécurité. Je crois que tu as aussi beaucoup à nous apporter sur ce sujet. Merci pour le partage.

Stef64
( Modifié )

Le montage pour le gainage vas mettre bien utile merci José Das Neves pour ces partages.

skiffr
( Modifié )

Très instructif, merci !
A tout hasard, si tu as la même pour usiner des tenons à la scie à format, j'en serai ravi.

José Das Neves

Bonjour
Si j'ai des tenons à faire j'utilise la tenonneuse.
Quand il m'est arrivé de ne pas en savoir, je séparais les joues à la toupie avec deux lames puis je tombais les arasements à la scie circulaire.

skiffr
( Modifié )

José Das Neves oui c'est sûr... je n'ai ni toupie ni tenonneuse, et quelques tenons doubles à réaliser bientôt, je vais tenter un gabarit de ce genre.
Merci pour votre réponse.

Stef64
( Modifié )

skiffr
Pas besoin de ce genre d outils.
Tu fais comme pour les entailes a mi bois.
Tu regle ta hauteur de lame sur l epaisseur de l epaulement plusieurs coups de scie, tu retourne et rebelote.
Ca marche tres bien et cela evite les montage fastudieux avec une pièce tenue a la verticale sur la table de scie.

skiffr

Mais pas suffisant pour un tenon double ?

Stef64

Sorry j avais pas vue double. Dans ce cas c est pas possible pour le centre.

othello
( Modifié )

José Das Neves bonjour, ça m interesse aussi le gabarit pour tenons à la scie à format.

vimilon43

Merci c'est toujours sympa d'avoir des idées. De plus c'est très joli

Yam59
( Modifié )

Belle utilisation de la scie à format pour la réalisation d’entailles à mi-bois en bout pour des coulisses de tiroir, avec une lame de scie standard se qui évite d'utiliser un lame à rainurer.
Quel type de scie à format utilises-tu ? Felder ou autre ?

José Das Neves

Je ne sais pas la marque de cette scie. ou plutôt j'aimerais l'oublier.
C'est une marque qui a répondu à un appel d'offre de la région et qui a fournis de nombreux établissement. Nous somme de nombreux lycée pro maintenant à souffrir des problèmes de dysfonctionnement de ce matériel et de l'incompétence des techniciens.

Yam59

Quels problèmes de dysfonctionnement rencontres-tu avec ce matériel.

José Das Neves
( Modifié )

Yam59 pourquoi vous avez reconnu la machine ?
Le positionnement du guide est numérique. C'est super pratique et précis. Mais ça c'était au début. Maintenant le guide n'arrête pas de bloquer dans ses déplacements -> erreur chepakoi.
Puis le serrage du chariot qui s'est cassé assez tôt. Alors on fait appel au service sav et impossible d'avoir quelqu'un compétent pour réparer. Et la pièce à changer on l'attend toujours. Depuis deux ans !

Boris Beaulant
( Modifié )

José Das Neves on dirait une Format 4, non ?

Stef64
( Modifié )

Boris Beaulant je ne suis pas sur je crois pas que les format4 ont cette double rainure sur le charriot.

José Das Neves  a publié l'article "Calibrer un disque en moins de deux minutes".
il y a 3 ans
fred01

jolie machine sa donne envie

vimilon43

Encore une belle astuce, simple et efficace comme on les aime. Mais sur ce site il n'y a que ça....😉😄

Yam59
( Modifié )

Comme le dit vimilon43, cette astuce est simple et efficace donnant un très bon résultat même pour des grands diamètres. Merci pour ce partage

Topala
( Modifié )

Merci
Vous me rappelez mon professeur d'atelier il y a 47 ans
Il a su me transmettre sa passion
Je n'ai qu'une hâte : apprendre la menuiserie dès que je serai (bientôt) en retraite
Continuez à transmettre ainsi à vos élèves afin qu'ils se souviennent longtemps de vous avec respect

José Das Neves

Merci beaucoup pour les encouragements. Bonne bientôt retraite alors.

Folgansky
( Modifié )

Le calibrage des disques comme vous le montrez, c'est pour du plaquage/marqueterie par la suite seulement non?

Stef64

Non ça marche aussi sur le massif.

José Das Neves

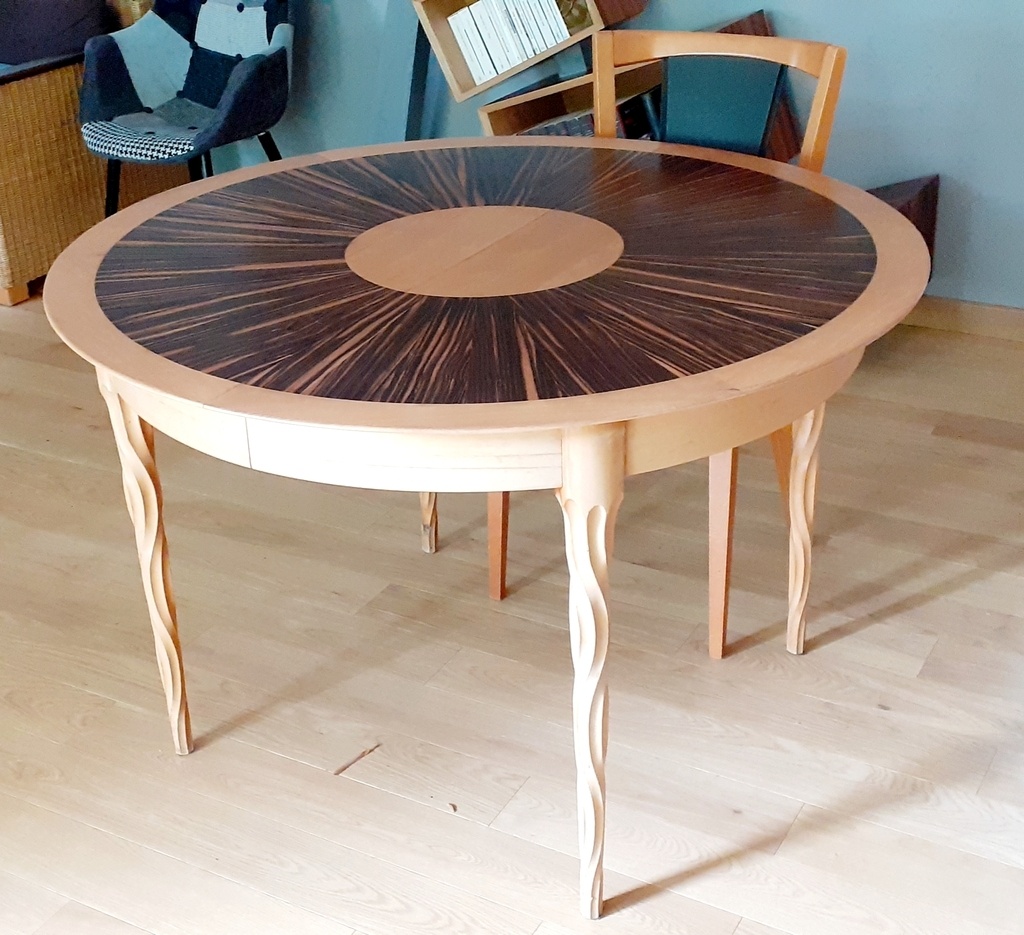

Ma table de salon a été calibrée de la même manière. Et les embloitures sont massive.

Boris Beaulant
( Modifié )

José Das Neves hoho, jolie ! Faudra que tu nous parles de ces pieds :)

sylvainlefrancomtois
( Modifié )
Stef64

Et pas que des pieds😉

trente six seb

+5 (1 pour le tableau et 4 pour les pieds)

Keketsssssss
( Modifié )

Génial moi qui faisais mes disques à la défonceuse en passant je ne sais pas combien de temps à préparer le travail (et pour finir en ayant la trace de remontée de la fraise) tout en stressant parce que je trouvais ça dangereux... je suis refait, j’adore l’idée ! Je teste dès que possible !

Merci pour l’astuce !!!

José Das Neves

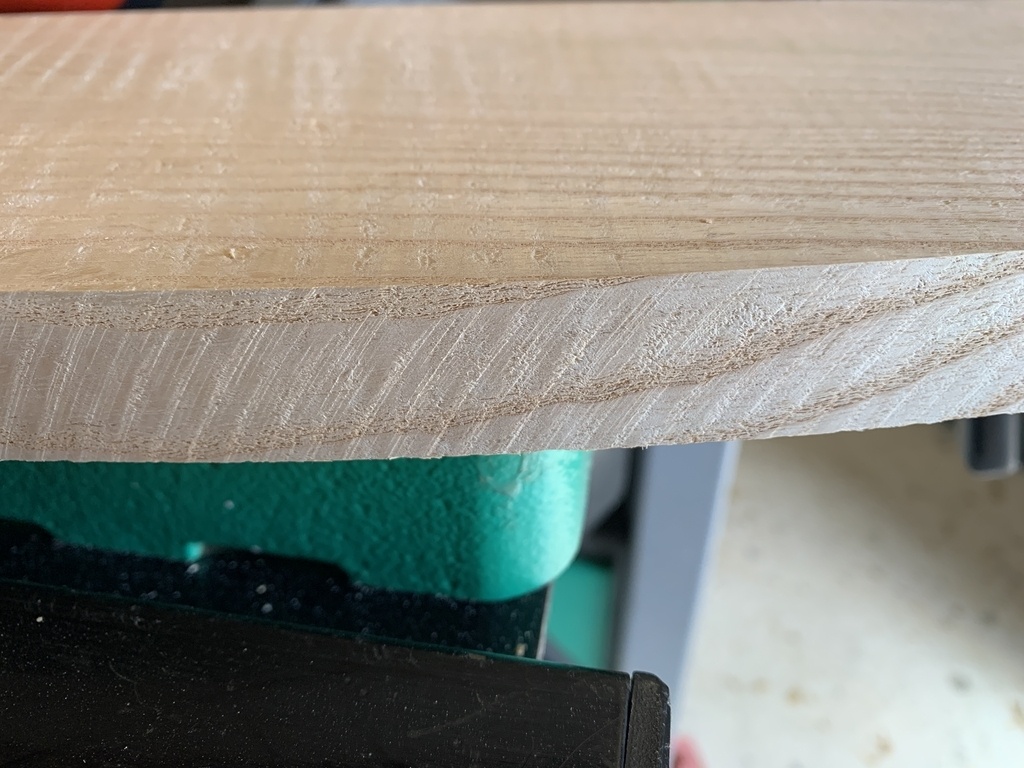

Il est important de préciser que la scie ne coupe pas mais grignote !
