stefchrys

Appentis non fixé au mur

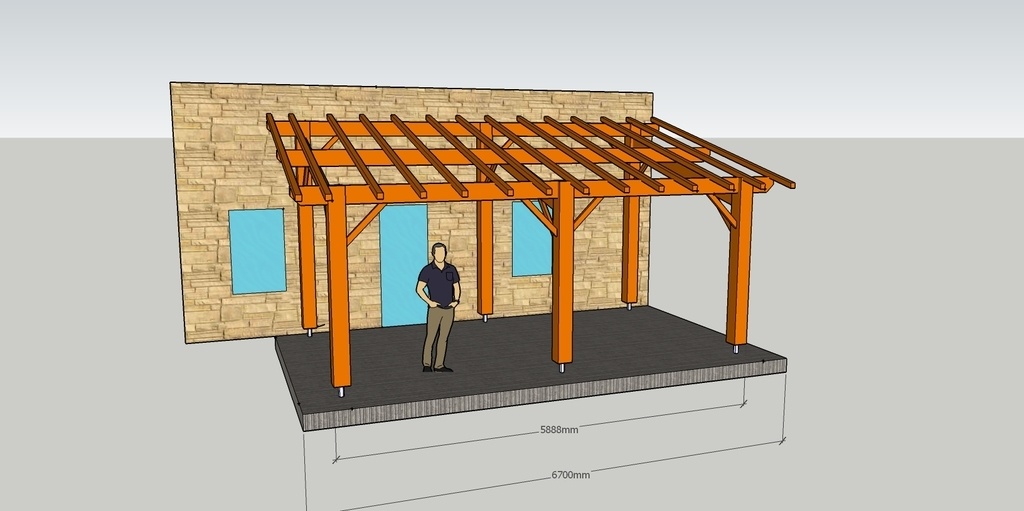

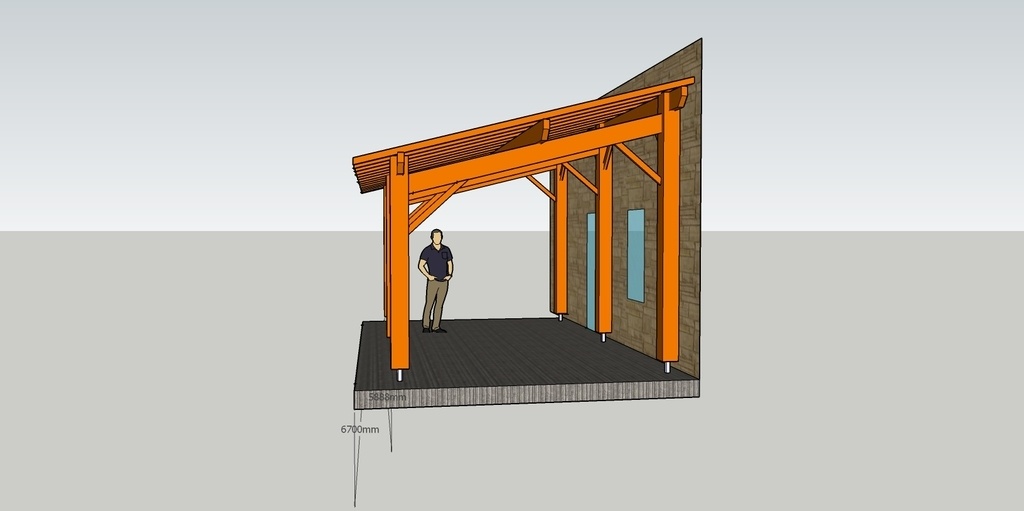

Bonjour je souhaite fabriquer cet appentis(voir photo) mais je ne souhaite pas le fixer au mur existant afin d'éviter de toucher à l'existant. Est ce que quelqu'un peux me confirmer que mon ouvrage est correctement dimensionné?

C'est pour recevoir de la tuile, les pannes et entraits sont taillés dans du 220x70 , les poteaux font 200x200 et les equerres sont en 150x60 et les chevrons 75 x 75.
Vu de dessus l'ouvrage fait 6.7m x 3.5 pour une hauteur de 3.6m au faîtage.

Le tout lié en tenon mortaise et chevilles, c'est la ou je m'interroge , j'ai toujours peur que la structure bouge un peu vers l'avant avec le temps même si ce système à fait ses preuves.

Connectez-vous pour ajouter un commentaire.
?

6 réponses

1
sylvainlefrancomtois

Hello tout me semble parfait !!

Il peut y avoir du jeu hiver/été minimum ,donc il faut veiller au joint faîtage mur de manière a ce que la zinguerie puisse être dissociée des tuiles .

Si les liens de contreventements sont bien assemblés avec du 150/60 et les bases de poteaux solidement articulés (fixées et scellé) , la structure sera stable

Mis à jour
stefchrys


Merci sylvain!

Connectez-vous pour ajouter un commentaire.
0
HerveG

j'ai fait un peu la même chose avec du 2000x200 et tenon mortaise. 8m de large sur 3,5m de profondeur et 4,5 m au plus haut. j'ai une accroche sur le mur de gauche et posé sur des plots en ciment.
J'ai ajouté des renforts pour consolider sur la largeur, aucune vise que des chevilles.
c'est du super costaud.

Mis à jour
stefchrys


joli!

HerveG


j'ai beaucoup été aidé par les films suivant:
https://www.youtube.com/watch?...
https://www.youtube.com/watch?...
il faut prendre son temps et avoir les bon outils, et avoir quelques amis pour faire l'assemblage.

sylvainlefrancomtois


+1 très bon tutos video

Connectez-vous pour ajouter un commentaire.
0
christopheP

Super projet.
Juste une chose. Ta panne intermédiaire doit pas être positionné à la vertical , mais
doit être à 90° par rapport à l'arbalétrier.
Et normalement tu dois avoir un entrait, soit simple ou retroussé ce qui a pour but de rigidifier l'ensemble.
Un appentis c'est une demi ferme.
Voici un lien d'un appentis fait dans les règles de l'art.

https://www.google.fr/search?b...:

sylvainlefrancomtois


hello @christophep oui tu as raison, sauf que au cahier des charges , @stefchrys ne veut pas fixer au mur son appentis et que la faible pente de celui ci fait que l'on peut aisément se passer d'entrait , pourvus que les assemblages des contreventement soient top taillés et chevillés "à tire " ;) .

stefchrys


Oui je m'applique sur les assemblages en essayant de les tailler au plus juste , par contre le chevillage à la tire j'ai toujours peur de trop tirer du coup je cheville normal

sylvainlefrancomtois


perso ,le chevillage simple ne sert pas assez les bois dans ce genre d'ouvrage , et cela risque de prendre du jeu , et il faut jouer aussi avec des desabouts corrects .

BastienLB


Quand il n'y a qu'une panne intermédiaire il vaut mieux avoir les 3 d'aplomb je trouve et toujours le même délard

Connectez-vous pour ajouter un commentaire.
0
Termite

Tu te mettra les mains dans les poches quand tu aura fini pas maintenant.....😉😉
En attendant avant de commencer les travaux tu peux aller voir sur ce Site où tu auras beaucoup de réponses. Il y a même des tableaux pour pouvoir dimensionner les éléments en fonction des charges estimées (si je me rappel bien).

Mis à jour
stefchrys


Merci @termite !

Connectez-vous pour ajouter un commentaire.
0
stefchrys

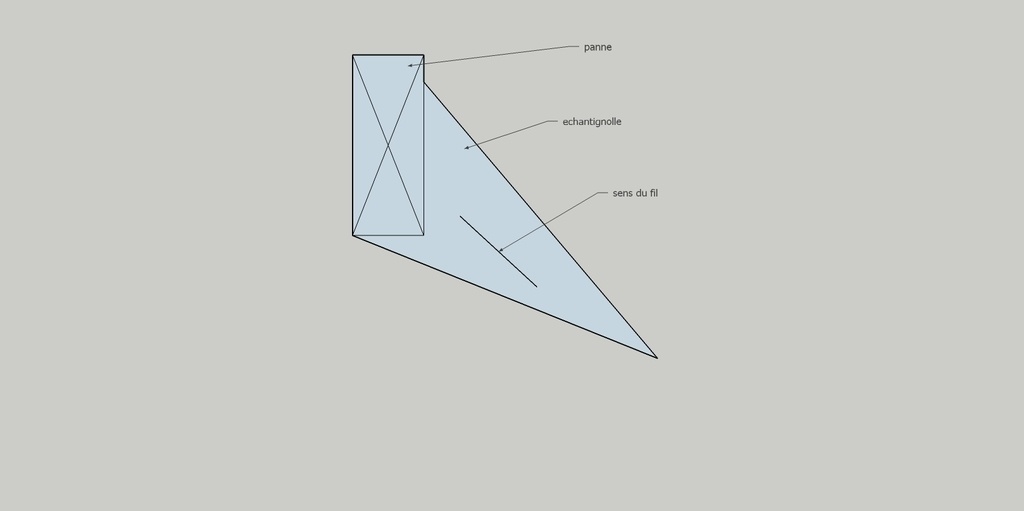

effectivement je ne les ai pas dessiné , à ce propos voilà ce que j'ai prévu , le sens du fil est ok?

sylvainlefrancomtois

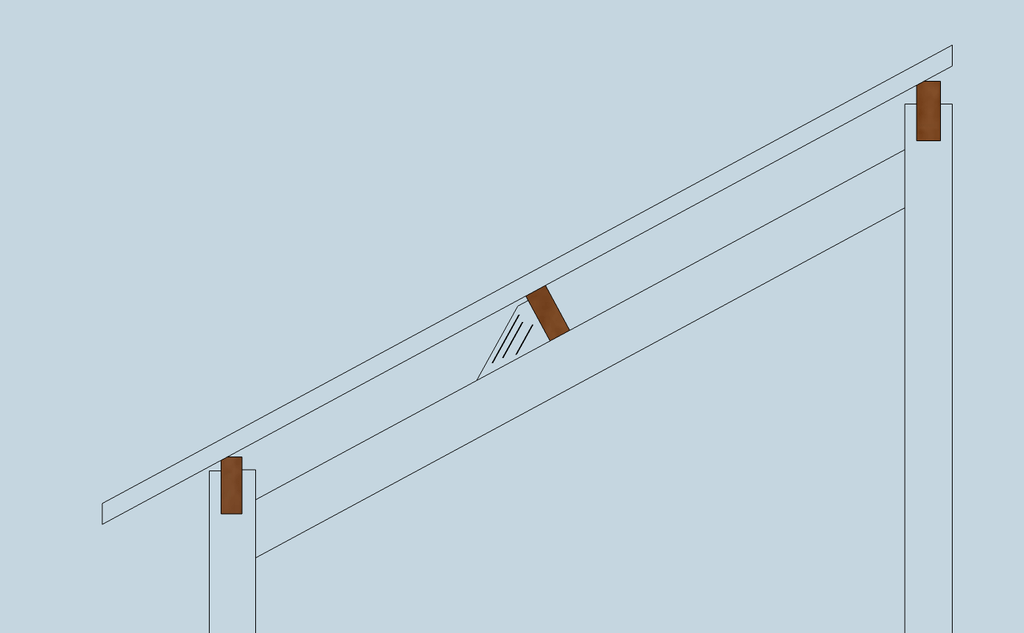

sens du fil ok , mais ne t’embête pas avec une panne d'aplomb , sur ton épure tu traces des délardements aux pannes sablière et faîtière , et tu place ta panne intermédiaire perpendiculaire aux chevrons comme sur le schema !

stefchrys


merci du conseil Sylvain

Connectez-vous pour ajouter un commentaire.
0
sanglier

manque 3 echantignoles ...solin contre mur a etudier suivant les systèmes d'aujourd'hui

sylvainlefrancomtois


+1 échantignoles

sanglier


le lien haut d'arba semble court pour un travail unique en traction et soutient peu la flexion d'arba ...pour une meilleure liaison traction : des moises inclinées ou presque horizntales : c'est des fermes sur poteaux

sylvainlefrancomtois


Il semble que son dessin ne soit pas définitif , il a prévu des bois de 150/60 normalement

stefchrys


oui 150x60 les liens , j'ai mal dessiné sur le plan

stefchrys


j'enverrai une photo une fois fini

Connectez-vous pour ajouter un commentaire.
