Comment poser une charnière Hettich intermat ?

Bonjour à tous,

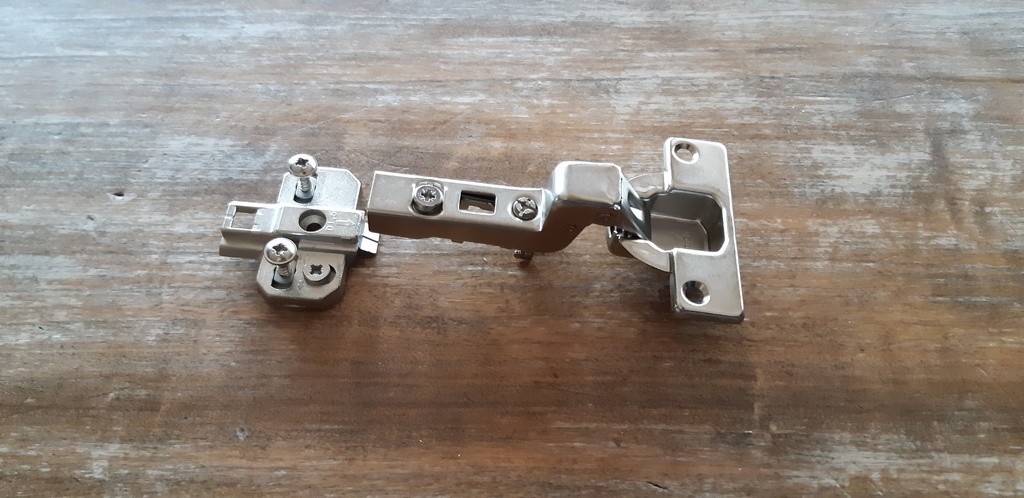

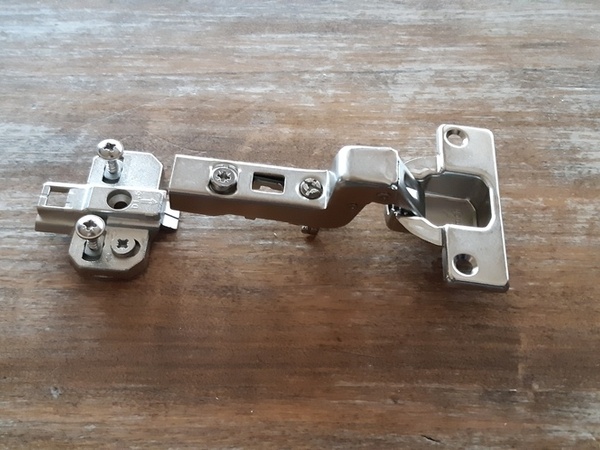

Je pose pour la première fois des charnières invisibles type "de cuisine". J'ai acheté des charnières Hettich intermat sans amortisseur.

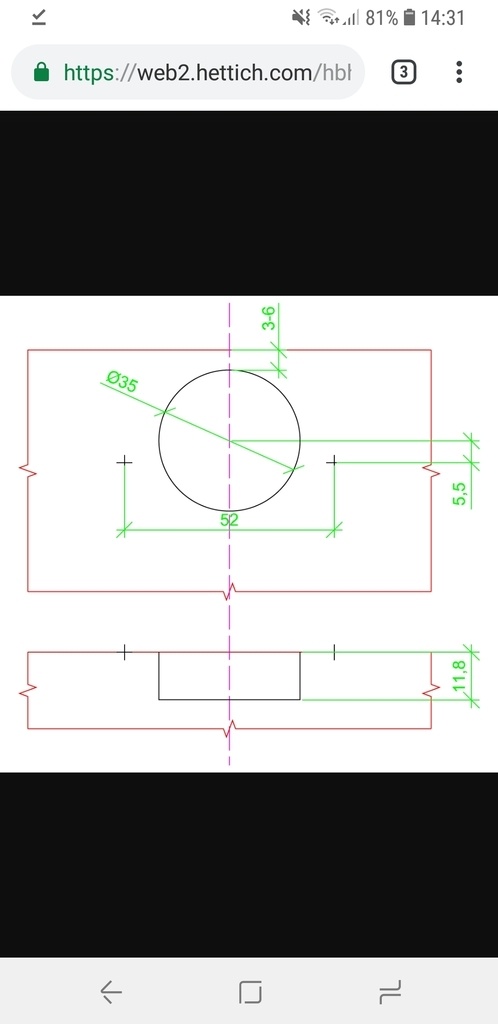

Les portes sont encastrées dans le meuble et ce sont des panneaux de 18mm. J'ai trouve sur le site d'Hettich un schéma avec les cotes de perçage.

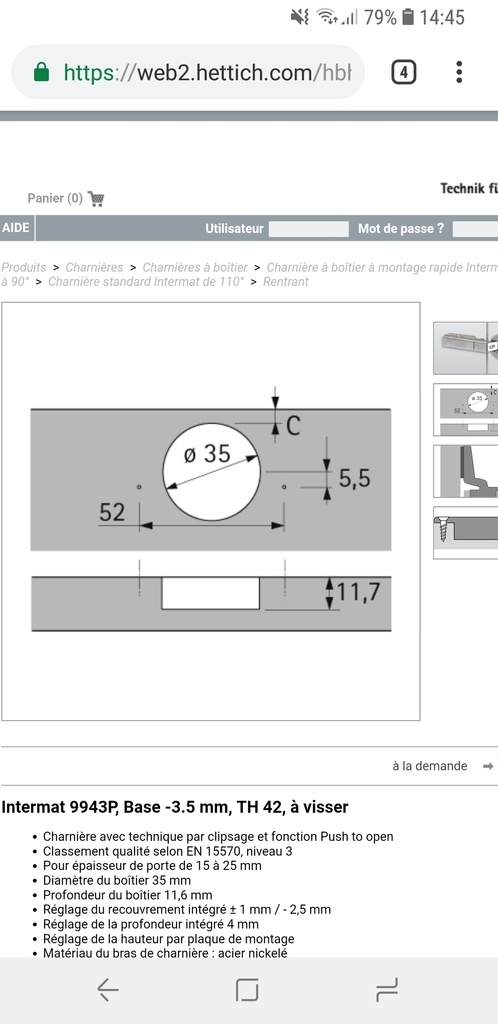

rien de bien compliqué sauf la distance "c" ou il n'y a qu'une fourchette qui est donnée (entre 3 et 6mm) . Je ne sais pas de combien elle doit être et quel est l'impact de cette distance. Est ce qu'elle influence le jeu entre le montant du meuble et le chant de la porte? Si oui que me conseillez vous comme dimensions pour "c" sachant que j'aimerais +/- 1.5 mm de jeu?

Merci à tous pour vos réponses !

Connectez-vous pour ajouter un commentaire.
?

5 réponses

1
kaj
( Modifié )

Doc Hettich
Quand je fabriquais je mettais 2 mm de jeu partout. En mettant 22 à l'axe pour du panneau de 19 ça passait dans tous les cas avec le réglage des charnières.

Mis à jour
BenoitLem
( Modifié )

Merci kaj !

Le p'tit gone
( Modifié )

Pour ma part j'utilise le systeme 32. Comme ca je suis sur de tomber juste.

Mike0411
( Modifié )

Salut

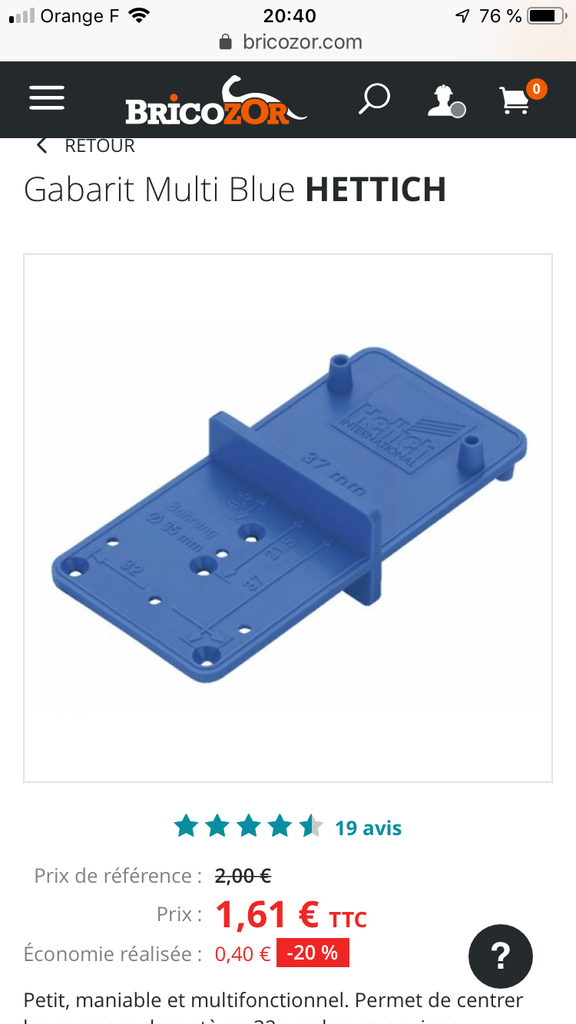

Il existe ce petit gabarit hettich dont il serai dommage de s'en privé vu le prix 😉
Ps: dispo aussi en gsb

kaj
( Modifié )

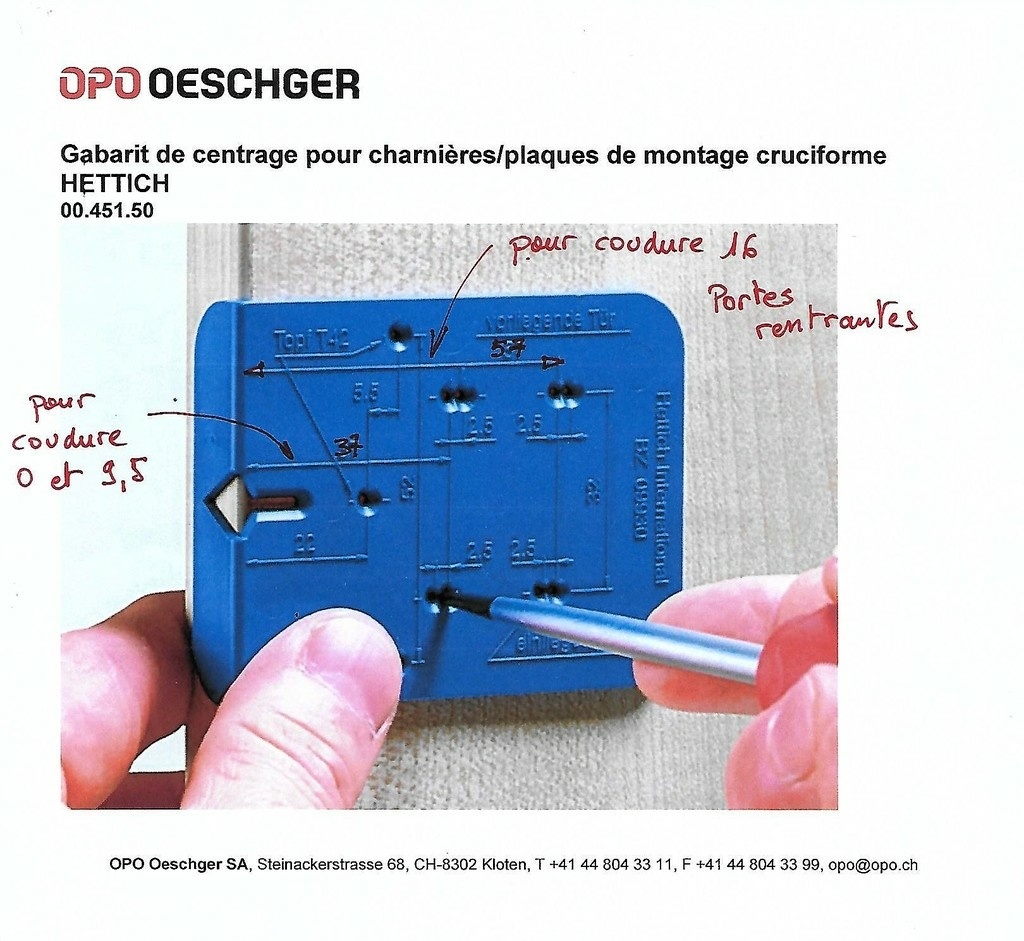

Effectivement je ne connaissais pas ces gabarits également proposés sur la vidéo de Tchabissi celui ci convient pour les portes en applique et après recherche en voici un qui convient également pour les portes rentrantes de 19 mm

fedorterrell
( Modifié )

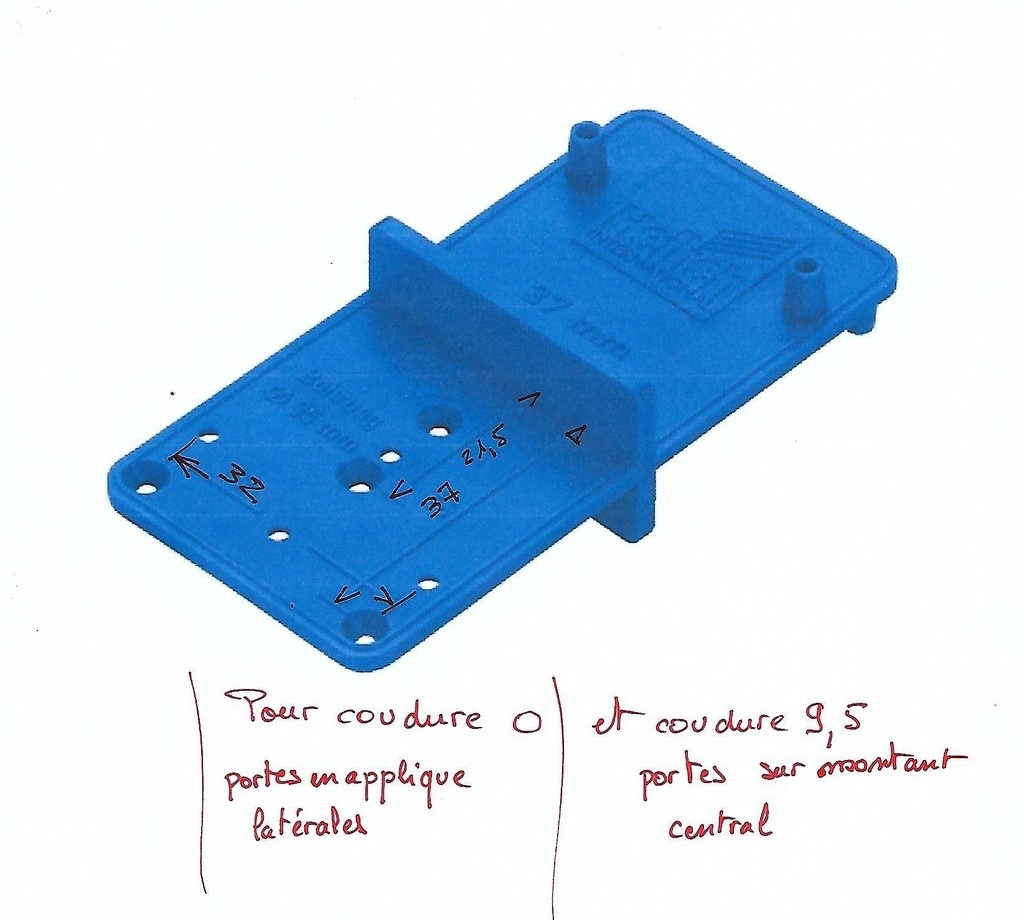

Il existe aussi le gabarit KREG (kregtool.com/s...aled-hinge-jig/)...

Connectez-vous pour ajouter un commentaire.
0
etiennedesthuilliers

bonjour
je me crée une pige pour tracer les axes
je perce à la perceuse a colonne avec la mèche qui va bien avec une butée réglée à 3mm
a l'aide de la pige je trace l 'axe des supports
je vis tout cela en perçant un avant trou
et le tour est joué il ne reste plus qu'à parfaire le réglage
le menuisier

Connectez-vous pour ajouter un commentaire.
0
DewhitYoussef

Je suppose que la plage donnée tient compte de la course de réglage possible de la vis qui règle l’ecartement entre le chant de la porte et la joue du meuble.
Je tirerais donc au milieu.
Et pour être sûr, je ferais un essai préalable sur une chute.
Et si ça marche, je la garderais comme gabarit pour pouvoir recaler facilement mes portes sous la perceuse à colonne à l’avenir! 😜😃

Connectez-vous pour ajouter un commentaire.
0
Tchabissi

Tu peux envisager la fabrication ou l'achat d'un gabarit dédié.
youtube.com/wa...h?v=1inV7_1xmT4

kaj
( Modifié )

c'est cool en effet! Ce gabarit convient aux portes en applique (il doit bien en avoir un pour les portes rentrantes)

Tchabissi
( Modifié )

Effectivement, pour les portes en applique, je n'avais pas fait attention, c'était juste une recherche vite fait pour voir si Hettich faisait des gabarits.

kaj

C'est vrai aussi que dans la majorité des cas les portes sont en applique.

Connectez-vous pour ajouter un commentaire.
0
BenoitLem
( Modifié )

Première réponse trouvée mais maintenant m'apparaît une seconde : comment positionner l'embase?
Est ce qu'il existe des cotes? Ou est-ce que je dois fixer la charnière sur l'embase et puis reporter son emplacement en simulant la fermeture de la porte ?

Je trouve des infos un peu partout pour poser la charnière sur la porte mais aucune comment placer l'embase avec précision (en tout cas pour des portes encastrees)

Mis à jour
kaj

Place l'embase sur la charnière en position fermée mesure si les 37.5 mm conviennent et ajoute l'épaisseur de la porte 18 dans ton cas. Le mieux est de poser les charnières sur la porte de placer l'embase sur la charnière et de mesurer pour vérifier.
Pour la hauteur trace les axes en fonction de la porte en tenant compte du jeu haut et bas.
