Alie

Réglage lame scie SCM minimax C26

Bonjour
Je possède un combiné SCM minimax C26 genius et la lame de la scie n'est pas perpendiculaire à la table en fonte, alors que je suis en butée à 0 degré. Je cherche donc un moyen de régler l'équerrage de la lame et en général à connaitre les façons de régler la lame de scie.
merci pour votre aide!

Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
Xavier

Bonjour Alison,
Elle ressemble comme deux gouttes d'eau à ma Lurem et sur ma machine il y a une vis avec un contre-écrou à l'intérieur.Je pense que ça doit être le même genre de réglage.
Va voir ici les améliorations sur cette machine
Boris pourra certainement t'en dire plus.

Alie
( Modifié )

Merci Xavier ! J'avais vu l'article sur les amélio qui sont d'ailleurs super astucieuses. J'espère avoir des nouvelles de Boris sur ma question. Sinon, sais tu me dire où se trouvent cette vis et ce contre écrou ? à l'intérieur de la machine ?

Molvo

Bonjour, je possède une minimax lab 300 et il y a deux vis de réglable. Une pour le 90 et une pour le 45. Pour y accéder, il faut démonter le carter sur le côté. Ces deux vis sont en prolongement de la crémaillère qui sert a incliner le bloc scie. J'espère avoir été a peu près claire.

Alie

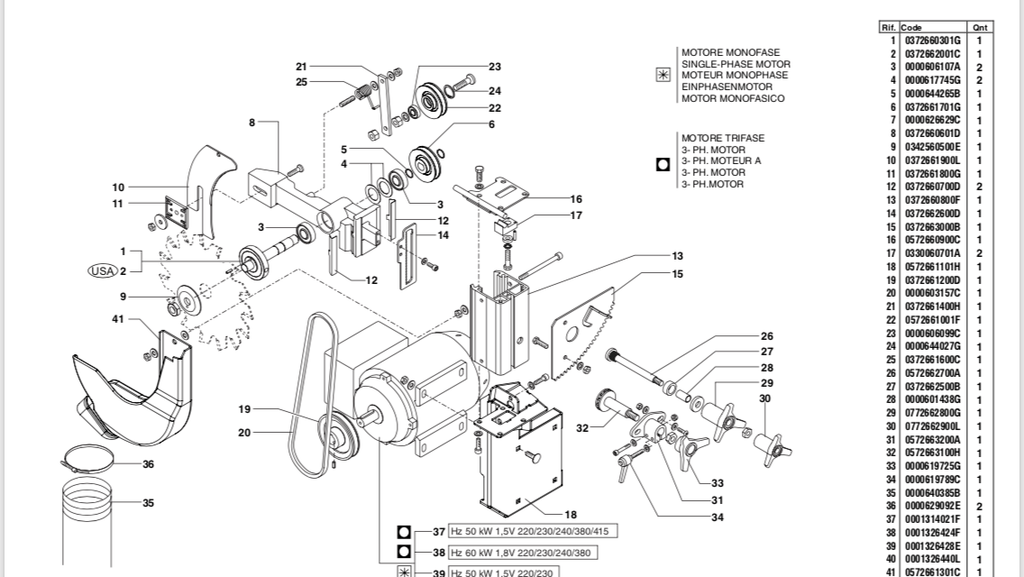

Bonjour Molvo. Merci pour vos indications. J’espere m’en sortir quand je serai devant la machine. Ci joint un eclaté de la partie scie. Savez vous identifier les deux vis dont vous me parlez ? Je pense voir à peu près mais afin d’en avoir le coeur net...
D’une manière p’us generale, quel gére d’entretien effectuez vous sur votre combiné (reglages, graissage ou autre)?
Merci !

Boisenformes

L'agrégat de la scie de la C26 semble plus succinct que sur la Lab30 mais penche toi dessus en l'inclinant tu devrais trouver et visualiser facilement les 2 butées.

Molvo

La vis de butée d'equerrage se trouve sur la petite patte de la pièce 15. Pour celle de 45°, je ne vois pas.

Molvo

Je possède mon combiné que depuis 4mois. Elle était complètement déréglée (tables equerrage ect...). J'ai passée deux jours a tout démonter et tout réglé, remit des colliers sur l'aspiration et d'autres petites modifs). Ça permet de bien connaitre la machine.

Alie

Bonjour et merci à tous pour vos messages.
J'ai enfin trouvé grâce à vos aides respectives.
Pour le réglage à 90°: une petite vis sans tete 6 pans creux accessible directement par le dessus de la table de la machine (à droite de la lame) doit être manipulée car elle serre de butée. Le bloc scie vient en butée dessus (sous la table). Pas évidente à visualiser
Pour le réglage à 45°, il faut ouvrir la trappe de la machine et sur la droite il y a aussi une vis 6 pans creux et boulonnée sur une patte du châssis. Celle ci était facile à trouver, quand on incline la lame à fond on voir que le bloc scie vient en butée dessus, facile à voir.

Molvo effectivement avoir à régler toute sa machine a du te prendre du temps mais t'apprendre beaucoup de choses!
Bon copeaux !
