Bonjour,
Je me documente (beaucoup) sur les outils de tournage en bois de bout, notamment sur ceux de type porte-plaquette concaves sans limiteur de passe, tels que :
- Hope woodturning heavy duty : corps rectangulaire, plaquette orientée à 45°
- Jimmy Clewes Mega mate : corps carré, plaquette penchée en avant de 22° (ou 32° pour le Mate #2)
- Hunter #5 par Jimmy Clewes : corps rond, affiné jusqu'à la plaquette
- Outil Wiedemann avec plaquette HSS : corps rond, affiné juste avant la plaquette
Il en existe d'autres, je ne les cite pas tous.
Lors de la conférence ATDB 2024, Guillaume Fontaine expliquait réaliser ses corps d'outils en acier STUB.
Avez-vous déjà réalisé ce genre d'outils ? Avez-vous aussi utilisé du STUB ? Ou autre chose (de moins cher) ? Quel retour d'expérience en faites-vous ?
Merci d'avance pour vos réponses.
4 réponses
Bonjour,
La différence entre acier doux et stub tient à la teneur en carbone (0.35% vs 1.2%) ce qui a des conséquences très concrètes en matière de dureté, résistance à l'usure et à la déformation.
Un étiré de 10 ou 12 mm de diamètre peut être cintré à froid à la main, bien plus facilement qu'un rond de stub de même diamètre.
Cela signifie qu'avec un outil sans limiteur de passe, un engagement avec bras de levier important peut tordre l'outil en étiré. J'aurais tendance à penser qu'en matière de vibrations, et donc d'état de surface, le stub sera meilleur.
Maintenant, si le prix est le critère, alors peut-être qu'un simple fer à béton peut faire l'affaire...
Bons copeaux.
Jean
Merci Chaluthier, je prends bonne note des points concernant la résistance à la déformation et la réduction des vibrations.
bonjour
je travaille avec des aciers stub pour me faire de l outillage
je peux le tourner et éventuellement le faire traiter
je peux aussi mettre des plaquette brasées
je m en sert pour réaliser des guide de perçage et autres
pour mes outils de tournage et fraisage sur métaux j' utilise des outils du commerce mais je suis vigilant sur la qualité des plaquettes
etienne desthuilliers maitre menuisier mais pas seulement
bonjour
je pense qu'il faut utiliser pour tous travaux , de quelques natures, bois, acier ou autres les matériaux qui sont les mieux adaptés
et non faire un choix en fonction du prix ou au Hasard
mais suite a certaine recherches
auprès de certaines personnes qui connaissent bien le sujet et qui ont expérimenter le matériaux
il ni a aucune commune mesure entre de l acier a béton ou fer a béton et de l acier stub
et dans les aciers a béton il y a de très nombreuse nuances du fer doux aux aciers les plus complexe
faire un choix nécessite des recherches sérieuses si l' on désire progresser
bien amicalement etienne desthuilliers
Merci pour ces échos complémentaires !
Oui tout à fait, c'est avec cette approche que j'ai passé des dizaines d'heures de recherches sérieuses sur ce seul sujet des outils à plaquettes concaves (forums, vidéos, sites de vente, sites des fabricants).
Aujourd'hui j'ai lu sur plusieurs forums anglophones que des tourneurs optaient pour du stub pour du rond et pour de l'acier doux ou à clavette bien épais pour du carré/rectangulaire.
Je ferai un retour d'expérience (peut-être un pas à pas) lorsque le premier outil sera fait et testé.
bonjour
je vais aller un peu plus loin dans les créations d outillage de tour
je ne met pas en cause vos recherches
j ai moi même depuis une cinquantaine d années essayer de modifier mes outil en essayant de rattraper le retard qu'avait les les travailleurs du bois
utilisation de plaquettes en super rapide de récupération,
plaquette en carbure frittés , céramique diamant
les résultats que vous a donner tiennent sur la flexion
mais le problème n est pas que la
un travail sur du tournage et il ne faut pas que la plaquette et le bout de l outil se casse avec la possibilité de le prendre dans le visage
il y a a faire la modification du barreau, le plat pour poser la plaquette le taraudage pour la vis le choix d 'une vis prévue pour la plaquette , qualité de l acier , pas fin
le perçage avec une mesure exacte pour le passage du taraud
l achat d 'un jeu taraud de précision
le perçage et le taraudage ne peuvent s'effectuer a la volée mais sur une perceuse avec un montage
ensuite il faut trouver dans les nuance de plaquette celle qui se rapproche le plus en angle et en matière le travail sur sur du bois pour avoir un copeau et un bon état de surface
je ne pense pas que vos recherches vous on donné tout ces renseignements
et je ne crois pas que le menuisier sauf si il est outilleur sache faire cela
si oui tentez l expérience
bien amicalement
etienne desthuilliers maitre menuisier mais pas seulement
etiennedesthuilliers
Oui merci, nous savons cela.
Mon père a fait toute sa carrière dans la mécanique de précision, on a tout le matériel que vous évoquez ainsi que ces étapes et points de vigileance en tête.
si tu as accès a un vendeur pro, regarde l'acier étiré on le trouve en rond ou plat étiré asez facilement (je n'ai pas fait d'outil mais je testerai avec ca )
un lien pour exemple de dimensions usuelles
leboutte.be/ronds-pleins
Salut,

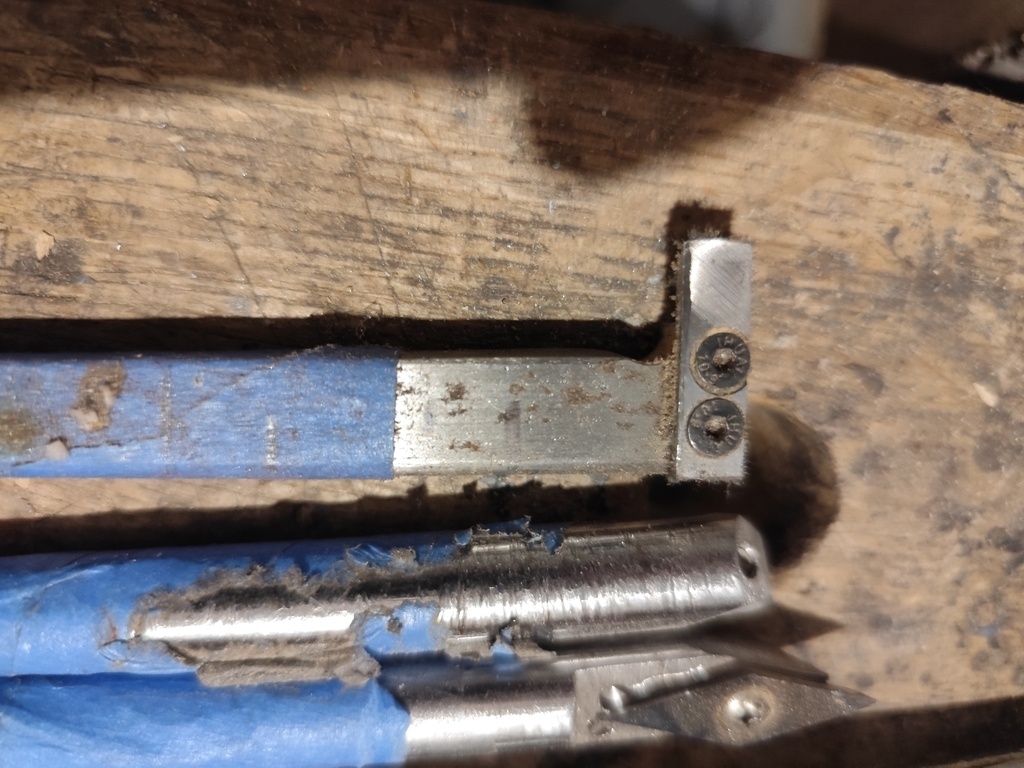

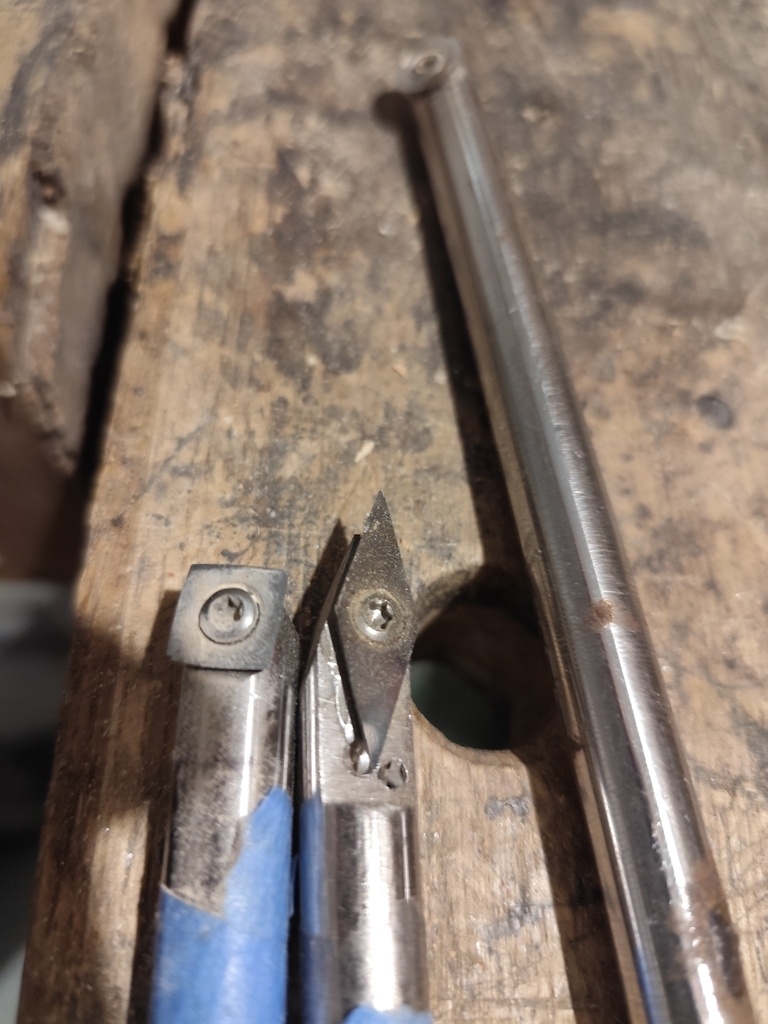

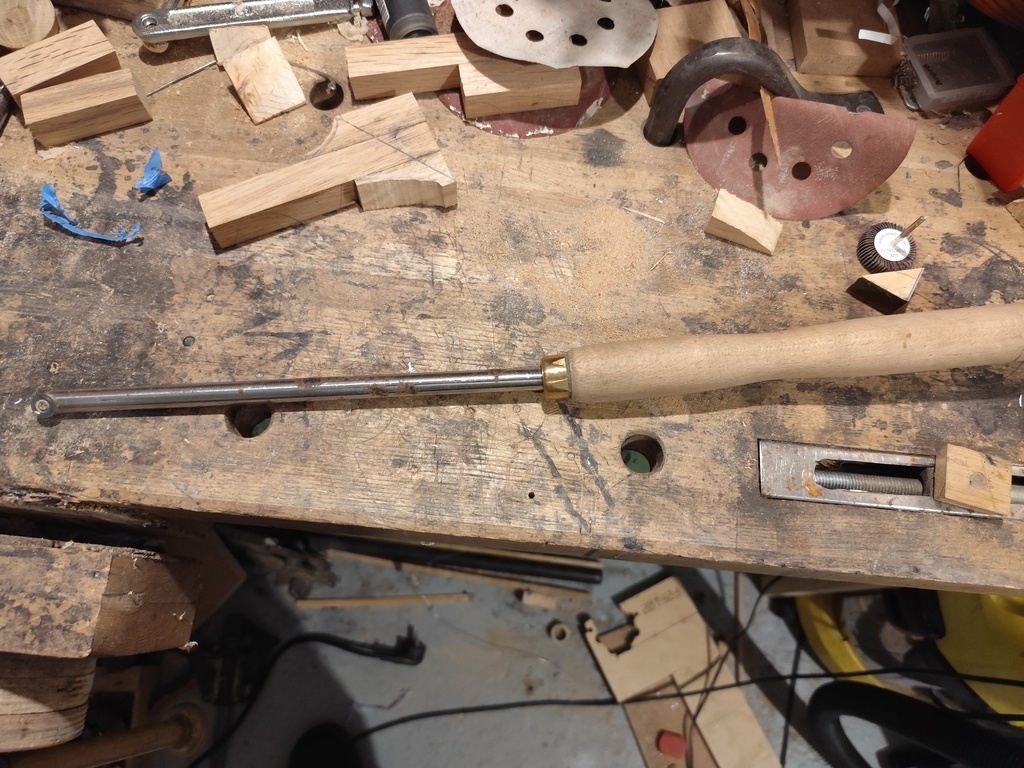

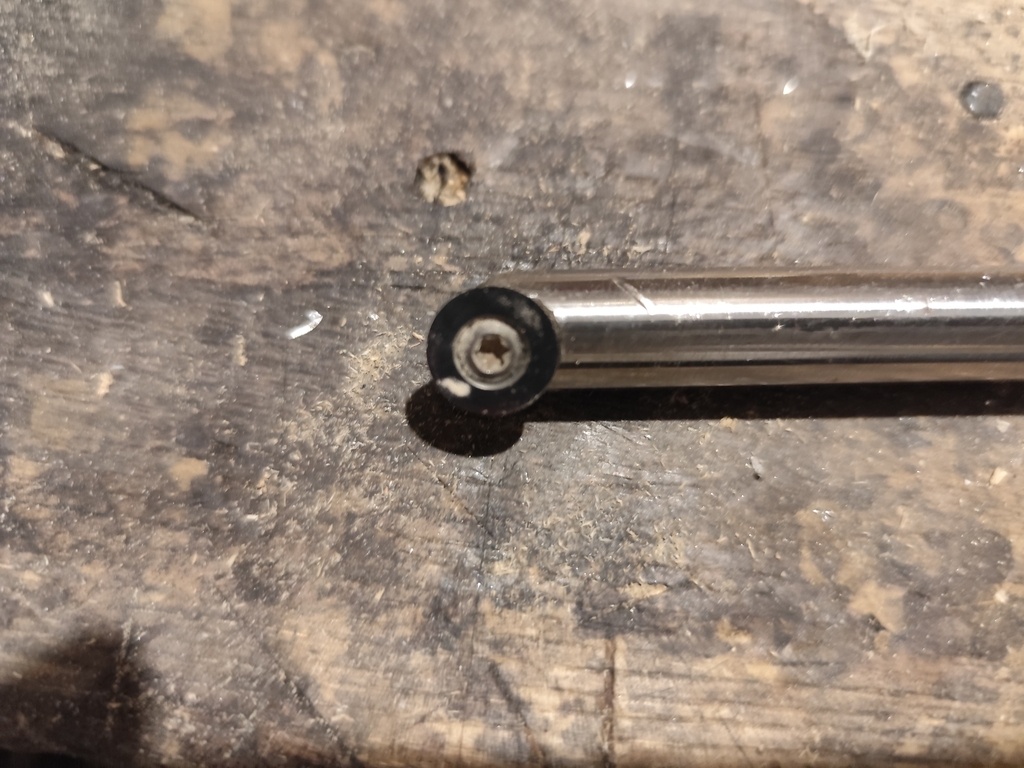

J'ai fabriqué mes outils porte plaquettes en acier doux de gsb. J'ai pris du rond de 10 ou 12 je ne sais plus mais ça suffit largement. Pour le moment je n'ai eu absolument aucun soucis et j'en suis très content. Après j'ai un petit tour d'établi donc même en cas de plantage ils ne prennent pas très cher (pas même une trace) .
Merci Erebor ! à l'occasion si tu as des photos à publier, cela pourrait aider la communauté qui passerait par ici.
Aussi, à quelle profondeur (et par conséquent à quelle distance du porte-outil) as-tu déjà travaillé avec cet outil ?
Et en termes de vibrations, rien à signaler ? La surface du bois est bonne ?
Comme je le disais je n'ai pas un gros tour et de toute façon sur l'extérieur on ne travaille jamais trop loin de la pièce.
Le plus loin que j'ai fait avec les gouges c'était l'abat jour de ma lampe et franchement aucune vibration et un aspect final plutôt bon pour un résineux.
Licence
Merci à tous pour vos réponses !
Je prends bonne note de toutes vos réponses.
Mon père m'a trouvé une barre d'acier à clavette en 15x20mm. On pense taper dedans pour réaliser un outil comme le Jimmy Clewes Mega Mate.
Pour du rond, j'opterai probablement pour du stub (au vue des arguments avancés concernant les vibrations).
J'en ai repéré sur différents sites :
Les différences de compositions chimiques évoquées entre le premier et le dernier site me laissent entendre qu'il existe différents types de stub.

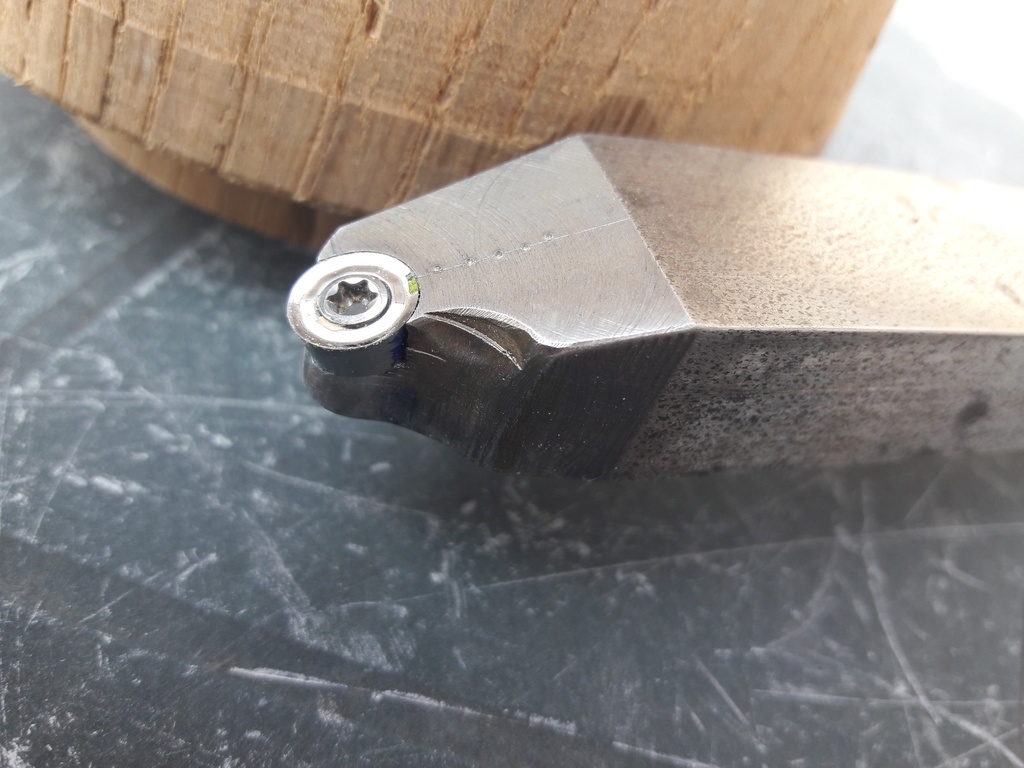

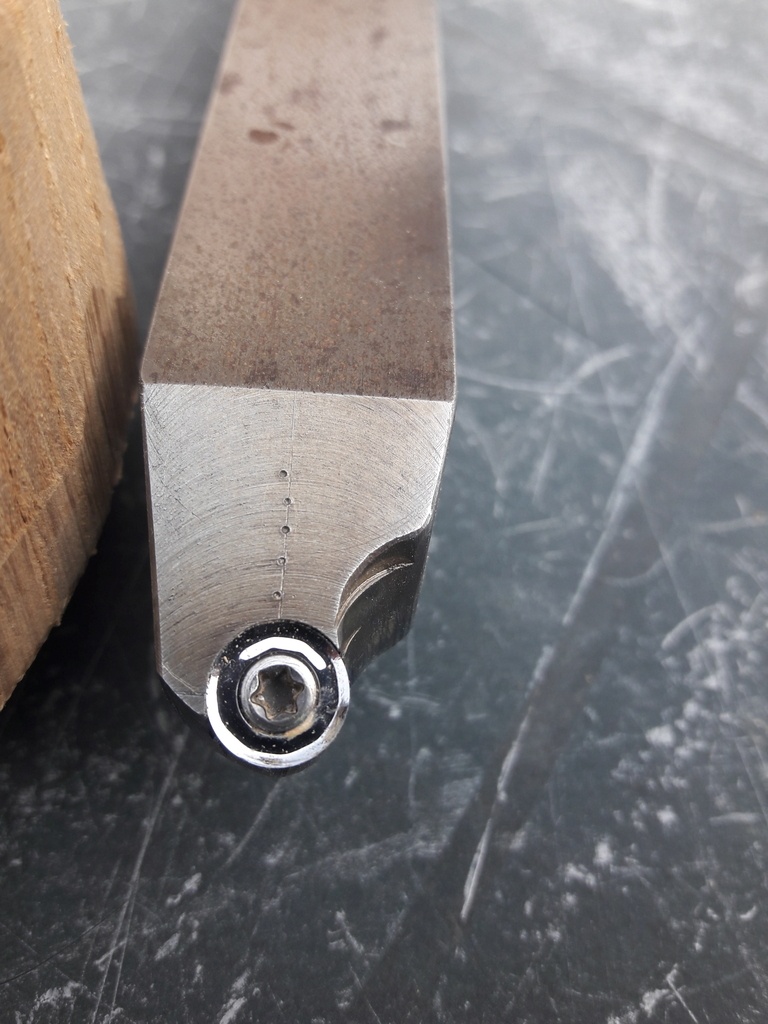

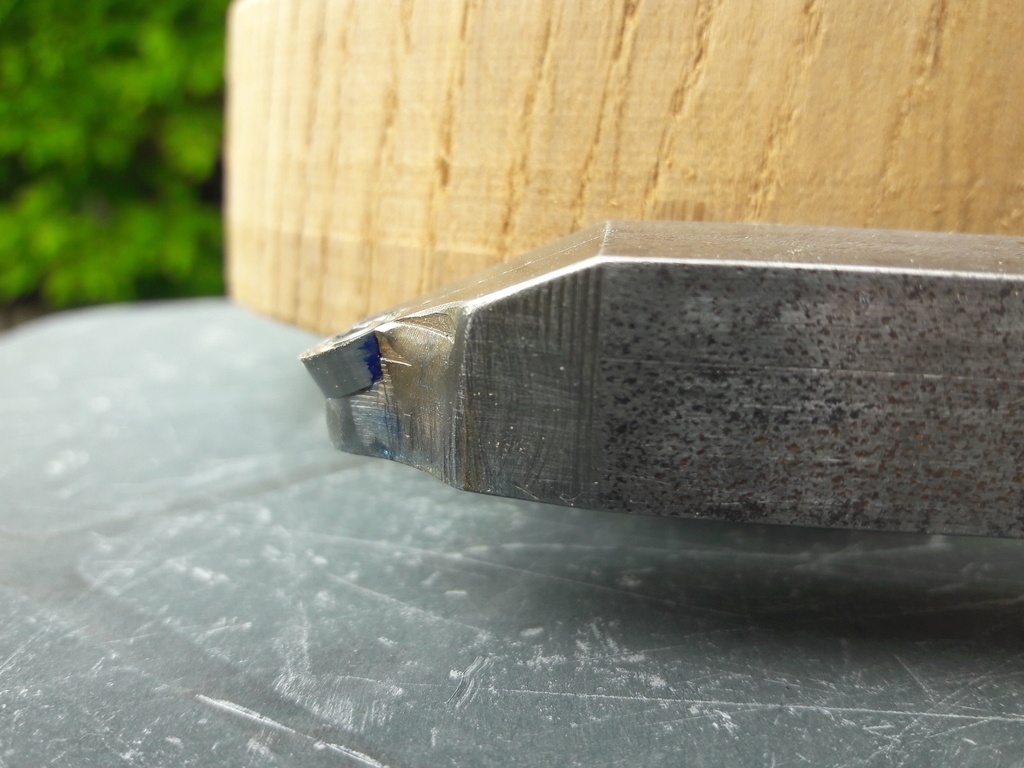

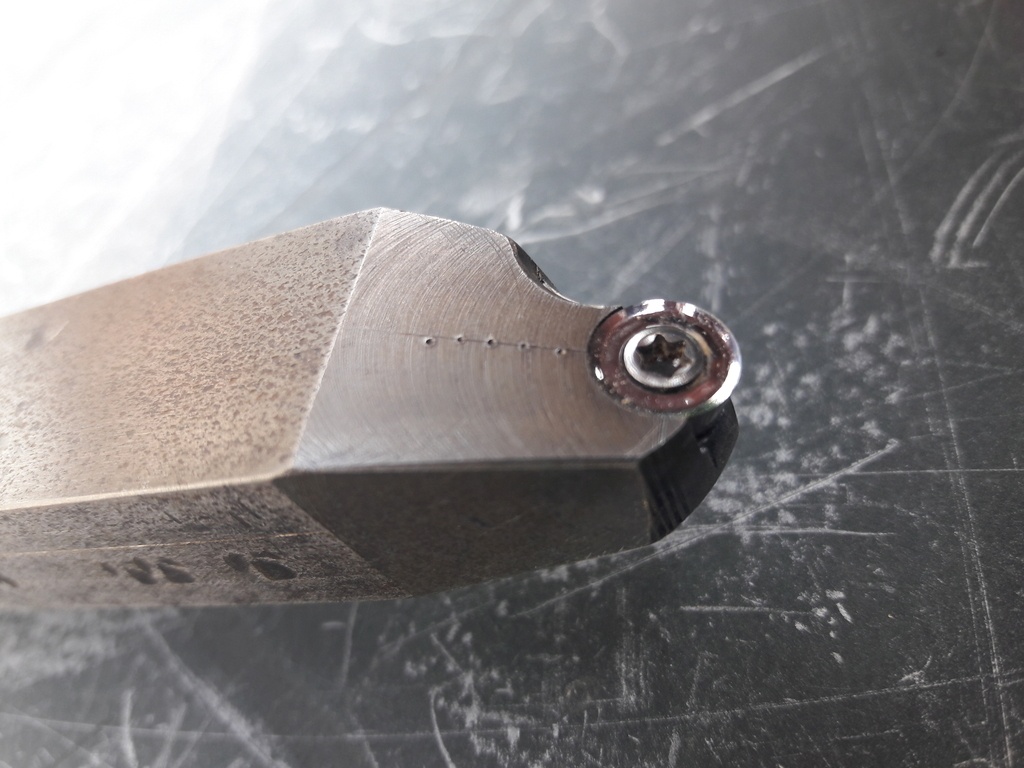

Voila, avec mon père on a enfin pris le temps de se pencher sur la réalisation d'un premier outil. Enfin c'est surtout lui qui a bossé ^^' (merci !).
On a opté pour de l'acier à clavette en 15x20mm qu'on avait déjà à disposition.
Longueur d'outil 285mm.
Longueur du manche 595mm.
Longueur totale 1180mm.
On y a mis une plaquette carbure Hope woodturning 8mm.
Le modèle copié est le Jimmy Clewes Mega Mate.
La plaquette repose sur une pente de 23°.
Premières expérimentations :
Pour le choix de l'acier : aucune vibration ressentie
.
Comme indiqué par Jimmy Clewes, cet outil travaille en poussant. En tirant il est bien trop agressif. Cependant en inclinant l'outil à 45° on peut tirer et faire une passe "raclée", ce qui me laisse penser que le prochain outil sera soit un carré avec la plaquette orientée à 45°, soit un rond.
PS : je n'ai pas mis cela dans "Créations" car s'agissant d'une copie d'un outil et n'étant pas celui qui l'a réalisé, je ne sais pas si cela y avait sa place.
Erebor ;)
Top cet outil ! Hâte de voir ce qu'il va faire !
