Bonjour,

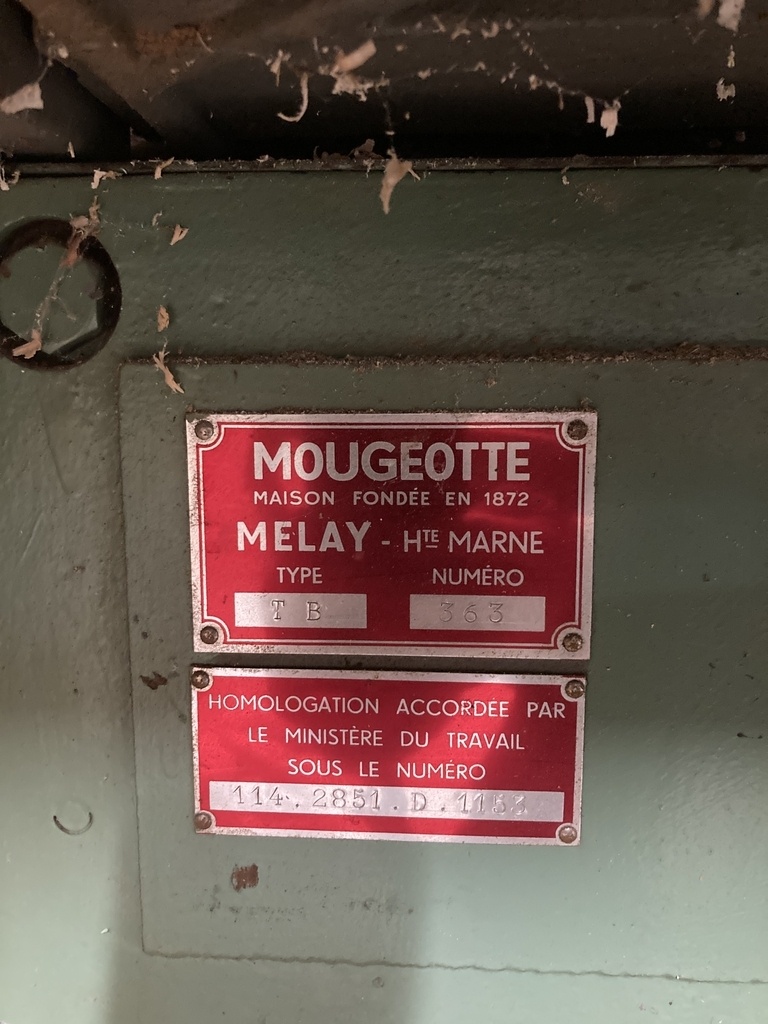

L’un d’entre vous aurais une documentation ou un catalogue des machines mougeotte?

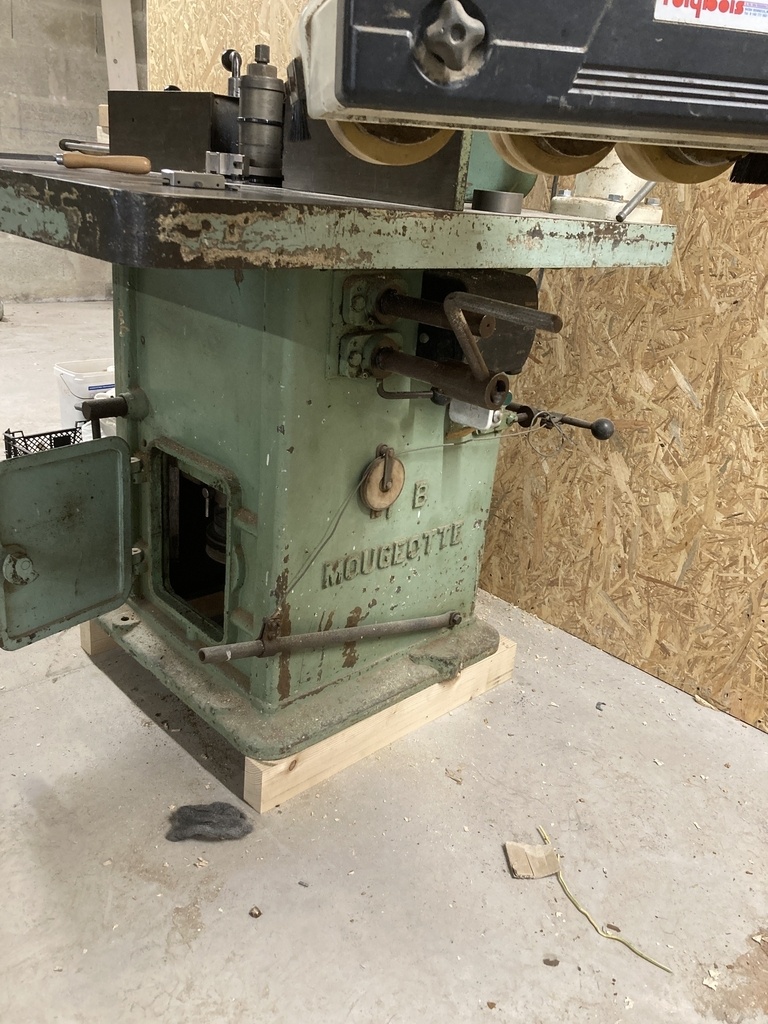

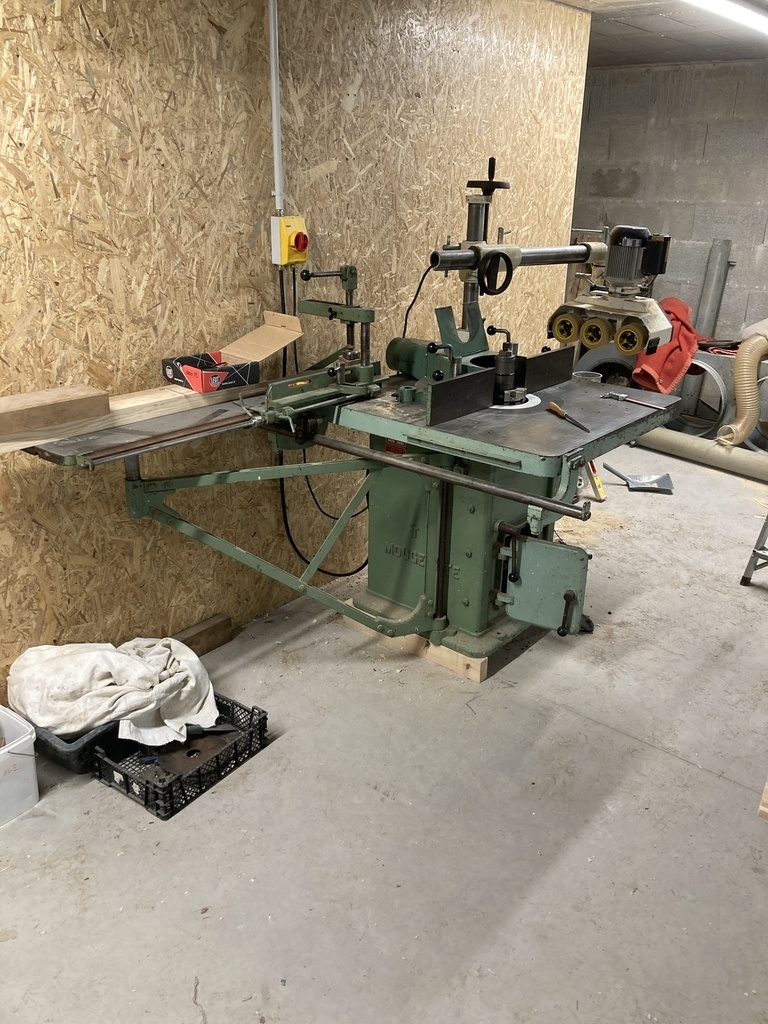

Je viens de remettre en état cette toupie tenonneuse et aimerai avoir un semblant de renseignements sur celle ci, j’ai notamment 3 vitesse mais pour être honnête je ne vois pas bien ce qu’elle représente je n’ai rien pour mesurer. J’aurai aimé aussi avoir des renseignement sur le diamètre des outils, c’est un moteur de 3cv donc je me doute que ce ne doit pas aller chercher tres loin.
Ça m’intéresserai d’en savoir plus sur elle.
Merci
2 réponses
Ah, une toupie Mougeotte ! Pas très courant.
Datant des années 60 à début 70, d'après son style, je dirais. Et dans un état qui semble très correct, hormis ton problème de moteur, mais qui doit pouvoir se résoudre !
Pour la puissance, sur ce genre de toupie avec arbre de 50, et chariot de tenonnage, on se situerait plutôt habituellement aujourd'hui entre 7 à 10 Cv, quelques fois 12 (soit 5 à 9 kw), même si sur des toupies anciennes on trouvait parfois des puissances à partir de 4,5 Cv.
Mais cette puissance de 3Cv que tu indiques est surprenante, à fortiori sur une machine ayant l'option tenonneuse, qui requiert les plus fortes puissances, pour ne pas avoir trop de perte de couple, à basse vitesse.
Concernant la vitesse de rotation, la plus basse est souvent de 3000 T/mn, et aux alentours de 2500 sur certaines plus vielles machines. Ces vitesses basses étant adaptées aux diamètres important des outils de tenonnage.
Ah tiens, ça me rappelle une vieille histoire !
Dans ma toute première boite, un apprenti qui allait faire des tenons avec une telle toupie-tenonneuse... et sans le moindre capot de protection, bien sûr, (comme ça se faisait à l'époque... et peut-être chez certains encore aujourd'hui !).
Sauf qu'au lieu de se contenter de sélectionner le 3000 de l'interrupteur, il l'a ensuite tourné sur la position 6000 !!!
Et là, la toupie qui commence à vibrer de partout dans un boucan du diable... Et l'apprenti de prendre les jambes à son coup pour fuir au plus vite la machine devenue folle, qui commençait d'ailleurs à se déplacer dans l'atelier !
Un courageux à proximité s'est approché à quatre pattes pour arrêter enfin l'engin infernal, évitant les "ravages" que celle-ci pouvait laisser craindre (pour ceux qui ont la réf.), au soulagement de tout le monde... et surtout de l'apprenti, retrouvé livide et tremblant, planqué loin, derrière une cloison !
Mais pour revenir à nos moutons, un calculateur pour trouver la vitesse de rotation finale, ici.
Et quelques questions, et peut-être piste de recherche :
. Le moteur est-il bien celui d'origine (couleur, année de fabrication à comparer avec celle de la machine, s'il y en a. Traces de démontage/remontage ou autres adaptations passées ? Etc)
. Idem pour les poulies. N'y a-t-il pas eu de modification, de changement ?
Merci Medalegno !
J’ai répondu à Mr Desthuilliers en dessous en lui donnant les résultats de mes calculs.

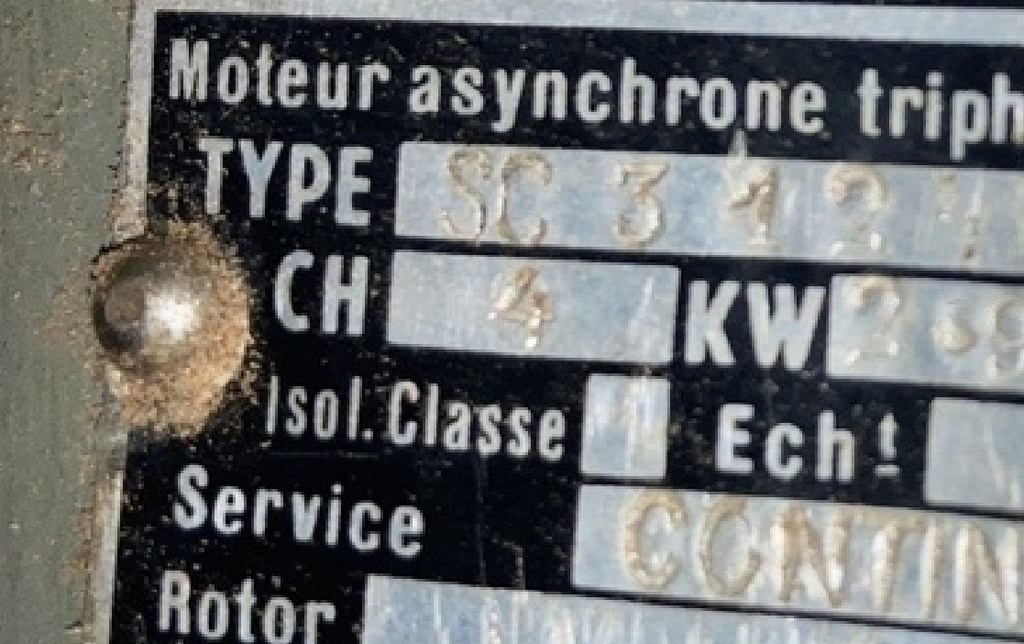

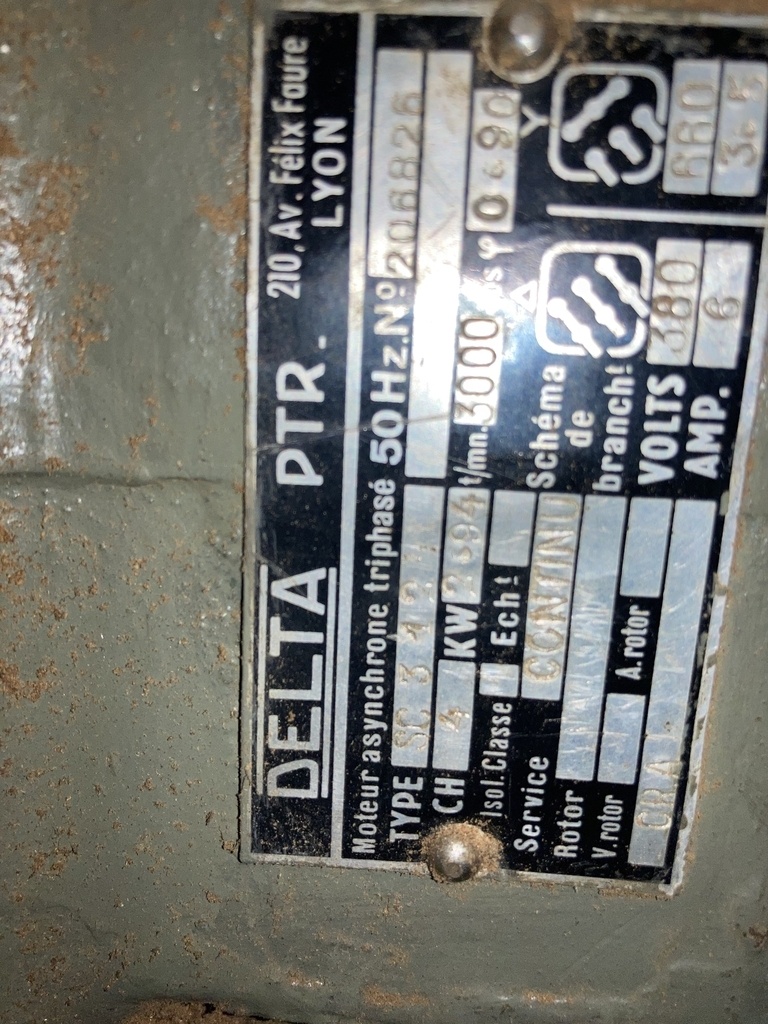

Je vous joint la photo de la plaque du moteur. C’est un entraînement à double courroie. Cette machine a fonctionné pendant plusieurs années dans un atelier. Je l’ai racheté a un de leurs anciens salarié qui l’avais acquise à la cessation d’activité.
Il n’y a pas de date sur le moteur, c’est un entraînement à double courroie, cela donne un peu plus de force.
Je ne suis pas loin de melay. Là où elle a été fabriqué mais pour l’instant personne n’a pu me renseigner, l’usine est à l’abandon et personne n’a de trace
Et bien, déjà, c'est un moteur de 4 Cv. C'est un peu mieux, même si ça reste un peu faiblard, je crois.
Et cette puissance, liée au fait qu'elle soit équipée en tenonneuse, et qu'elle puisse tourner avec des outils de grand diamètre, et des vitesses de rotation faible, n'est pas très cohérente.
Tu as des outils de tenonnage, avec ? Et elle est en état de marche ? Si c'est le cas, tu peu faire des essais.
Si c'est en diamètre 250 à 300, règle sur la vitesse de 3250. Ou si c'est plus grand (320 à 350) sur la vitesse la plus basse, soit 2172. Tu verras ce que ça donne.
Sinon, pour la vitesse la plus haute (6375 t/mn), tous les outils de toupie classiques, dans des diamètres de 120, jusqu'à 180 pour des outils à plate bande.
Le doublage de courroie ne transmet pas "plus de force", mais évite les risques de glissement ou patinage, de mauvaise tension de l'une d'entre elle, ou en cas de rupture.
Pour de la doc sur cette machine, peu de chance, je pense. Machines et marque peu courante, et quelqu'un avait déjà posé une question concernant cette marque, ici. Sans grand succès.
Excusez moi je viens de voir que j’avais inscrit 3cv au lieu de 3kw. La toupie fonctionne j’ai déjà bien travaillé avec. J’envisage de monter au moins à 5,5kw mais la carcasse est réduite et il y a un peu de travail. Ça sera pour plus tard.
Pour l’instant aucun tenon n’a été fait je n’ai rien pour cela et j’en ai que peu à faire donc je les fais à la scie.
Par contre tout les réparateurs machine m’ont affirmé que c’était bien en profilage et non tenonnage que la puissance etait de mise. Surtout avec un entraîneur qui va se mini 4m/min
bonjour
déjà vous regardez sur le moteur sa vitesse circonférentiel vous pouvez aussi avoir deux vitesses de moteur
ensuite vous faite le rapport du diamètre des poulies pour avoir la vitesse de l'arbre en fonction de la position des courroies
et comme cela vous pouvez faire un choix
la plus petite vitesse permet de tenonner avec des outils d 'un fort diamètre
etienne desthuilliers maitre menuisier
Merci etiennedesthuilliers !
Je les avais calculé par avance, cela me donne 2000 3000 et 6000.
2000 n’est pas une valeur courante je le crains.
C’est pour cela que j’ai voulu vérifier avec une documentation machine.
Je vous donne les données si vous voulez vérifier de votre côté.
Vitesse moteur 3000
Poulie moteur de haut en bas 170,130,105
Poulie arbre de haut en bas
80,120,145
Double courroie trapézoïdale 13x8mm
Arbre toupie diamètre 50
J’ai donc trouvé,
Haut 6000
Milieu 3000
Bas 2000
Bonsoir,
j'ai des plateaux de tenonnage marque Elbé diamètre 320 pour lesquels la vitesse de rotation préconisée (gravée sur le corps de l'outil) est de 2400 à 3000 tours/minute
(Bois dur > bois tendre).
2000 t/min peut permettre d'utiliser des outils de diamètre supérieur, si on les trouve...
Bons profilages.
Jean
