Bonsoir à tous,

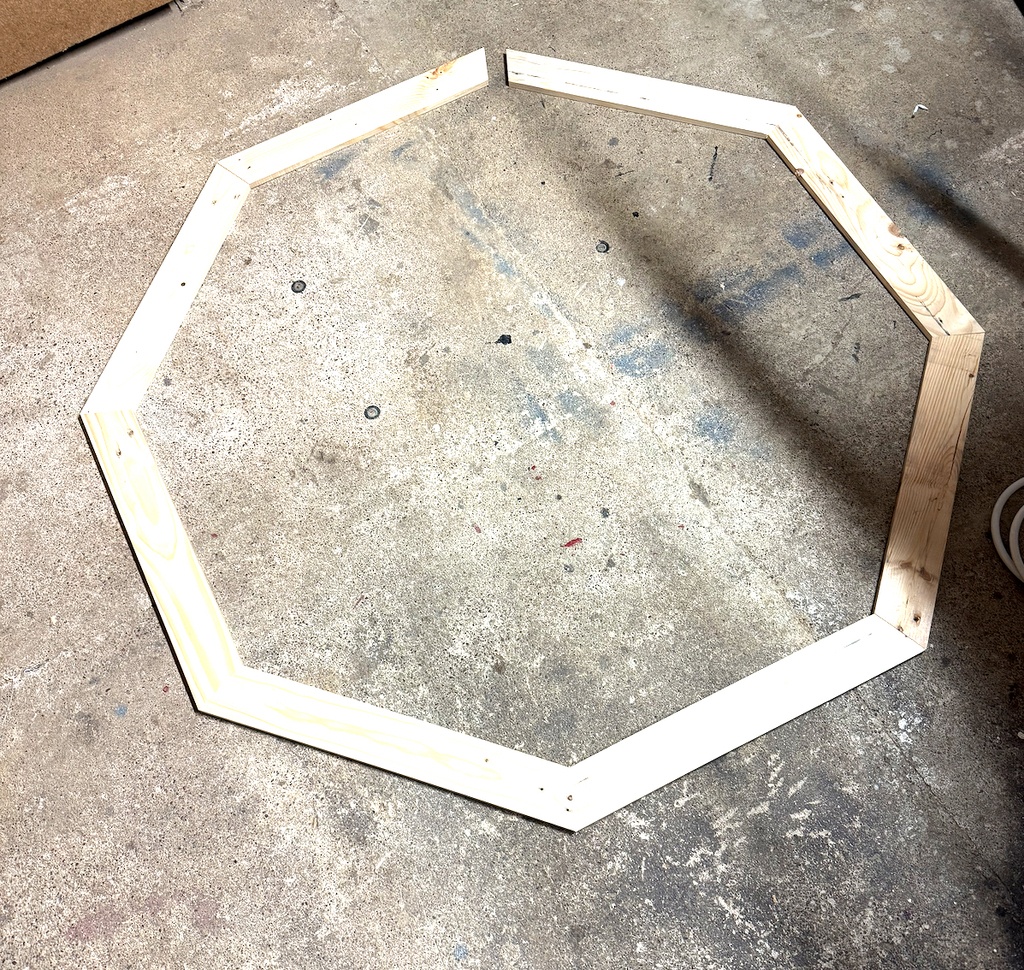

J’ai voulu réaliser un octogone, j’ai donc découpé 8 pièces avec des angles de 22,5°. J’ai voulu faire un montage à blanc, et j’ai ce résultat. J’ai mesuré avec un rapporteur, j’ai les bons angles, enfin pour ce que je peux voir (reporteur traditionnel, avec les graduations). Que pensez de mon problème, auriez vous une solution pour vérifier la réalisation et la scie radiale? Merci.
Nicolas
?
2 réponses
bonjour,

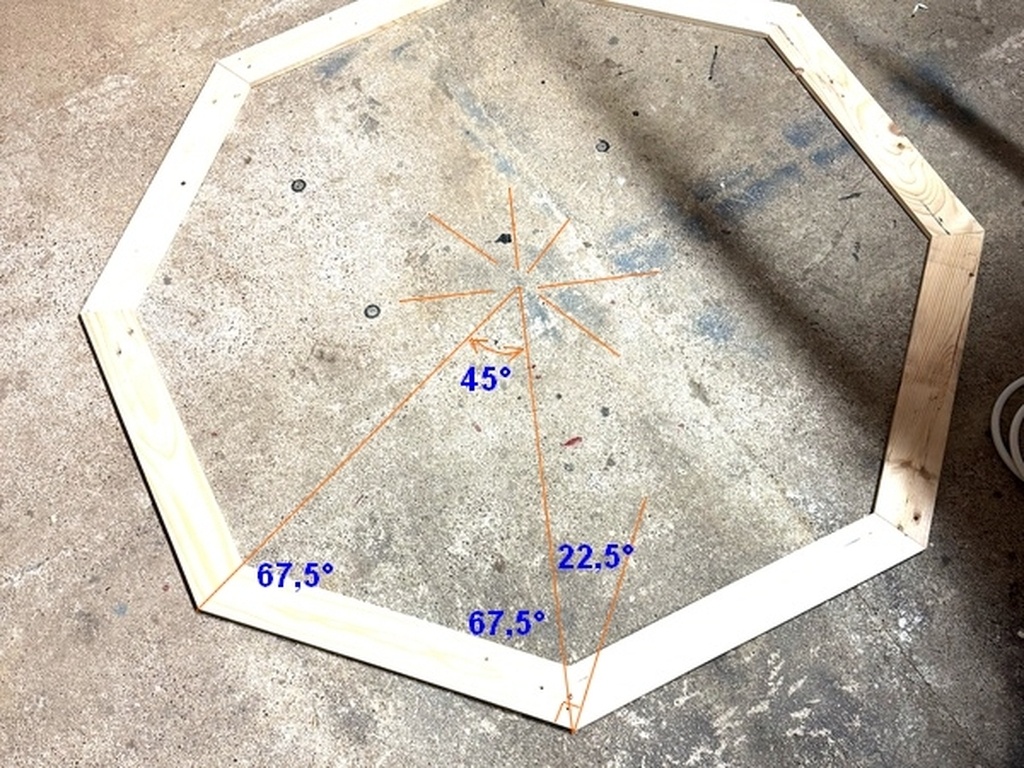

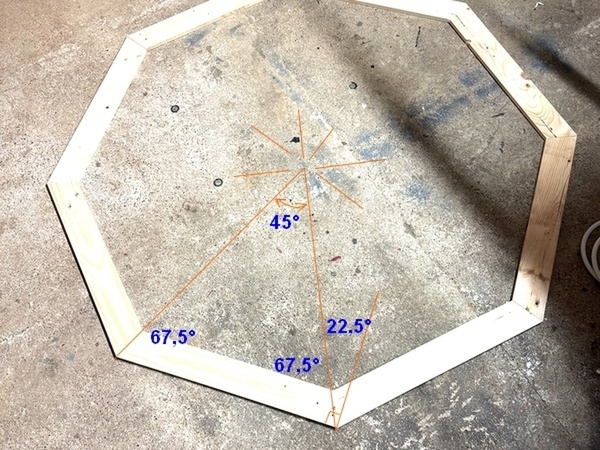

Vous pouvez contrôler la coupe des 2 angles de 22,5 de la première pièce avec deux règles en appui sur la coupe et une équerre à 45 degré. Ajuster la scie et faire les pièces suivantes, il faut aussi avoir des pièces de même longueur.
Sinon votre usinage me parait satisfaisant, l'écart est minime est sera rattrapé après collage .
Licence
Autres questions de
Nicomug
5 réponses
4 réponses
Voir aussi
3 réponses
4 réponses
Des idées comme ça... : inégalité des longueurs de tes pièces, et/ou probablement quelques dixièmes de degrés (voire moins) de décalage par rapport au 22,5° théorique. Le décalage s'additionne à chaque angle et voilà le résultat. J'ai idée qu'il faut faire de minuscules corrections sur tes pièces pour arriver au résultat attendu. Sans doute pas évident à la scie radiale... Avec un lapidaire peut-être ?
D’accord je vais regarder cela. Merci.
