Salut !
J'ai en commande cet escalier .

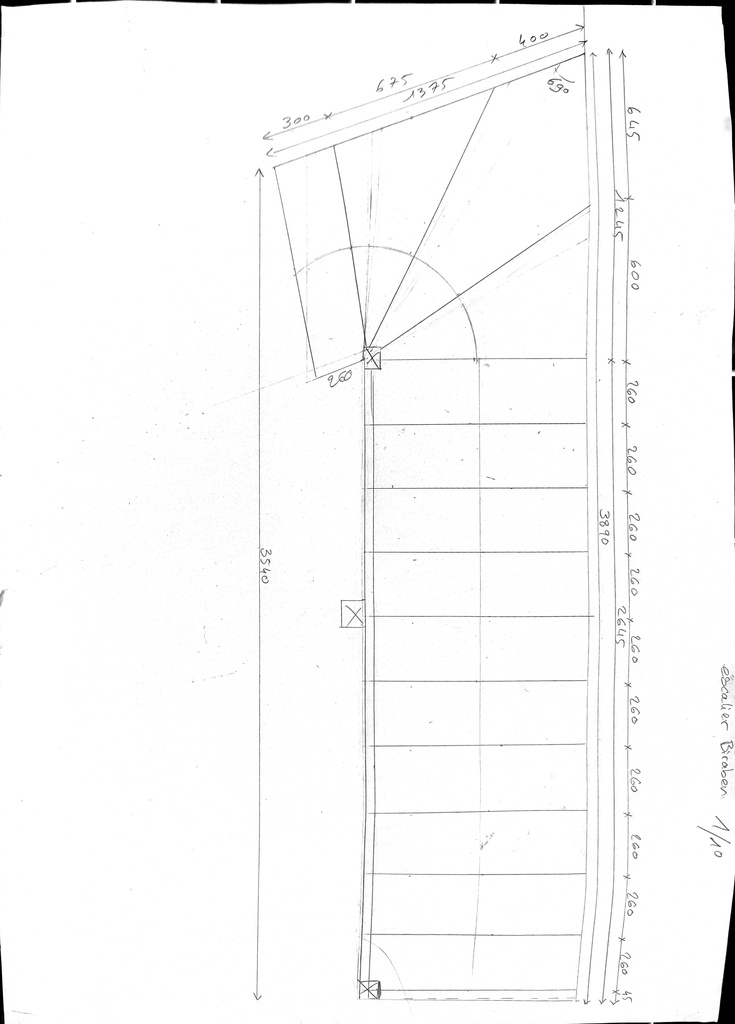

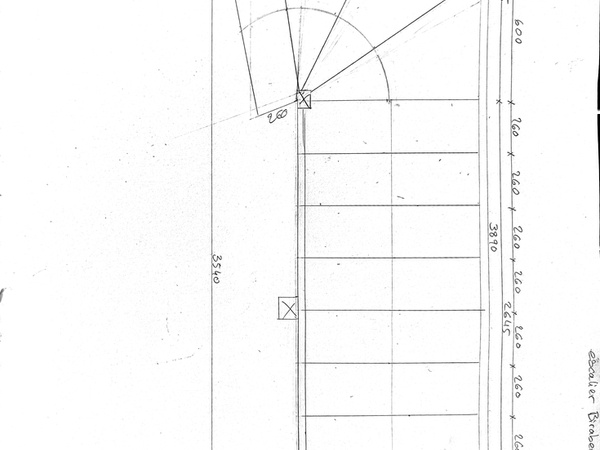

C'est une première pour moi, je voulais savoir si mon premier dessin vu du dessus vous semble correct ?
Je suis vraiment pas fortiche en élévation et encore moins sur les logiciels que j'ai pu trouvé sur la toile ...
Je serai vraiment preneur , d'avis et de conseils !
Mes prises de côtes :
Hauteur 2725 finie avec le parquet et prévoir 15 mm de parquets au RDC .
Largeur finie 900 mm
Angle du quart tournant 69 deg
Trémie totalement ouverte .
Limon côté droit et crémaillère côté gauche .
Merci d'avance, ça me stresse un peu ce projet...
3 réponses
Salut il tourne beaucoup non ?
tu a moyen de balancer plus de marches reculer le premier poteau pour gagner un peux en entrée ?
Oui, un peu plus de balancement (ça sera plus confortable à monter et descendre aussi), et peut-être une marche de moins...
Sur la volée droite, le Blondel donne 563 pour 151,6 de hauteur de marche.
Avec 14 marches, tu passes à 613 ce qui est dans une bonne moyenne.
À l'épure...
À part ça, pourquoi te sens tu stressé ?
Jean
Merci Chaluthier .

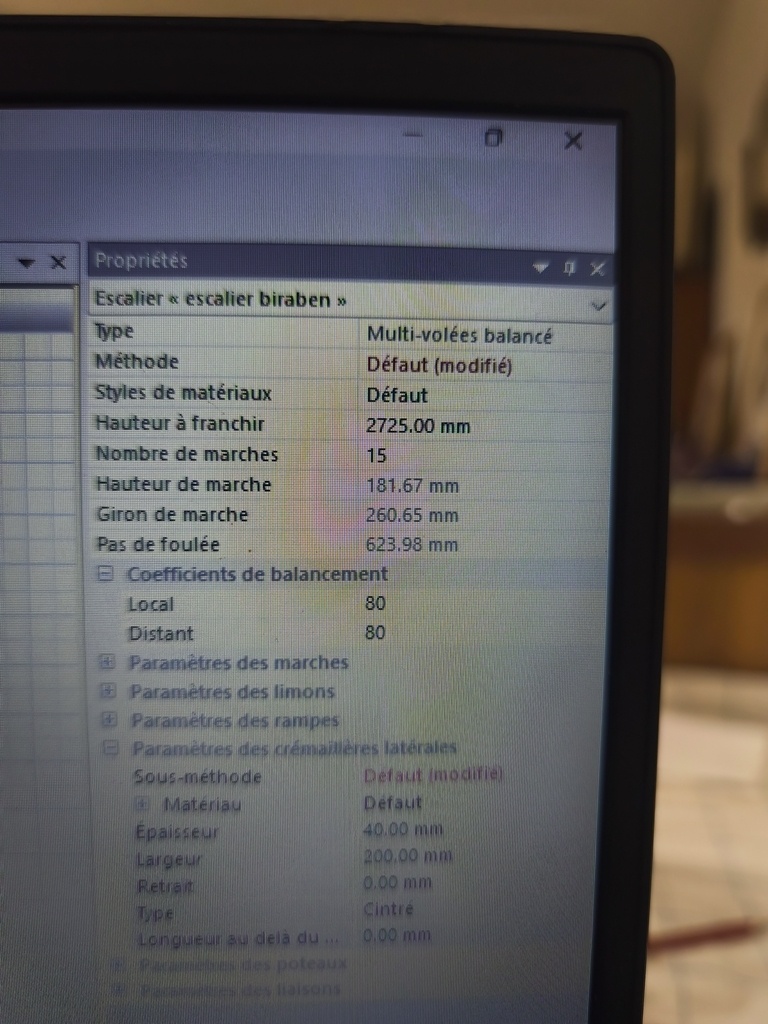

J'ai rajouté une marche et voici les les valeurs .
Je stresse car c'est une première, j'aurais préféré un escalier droit ,

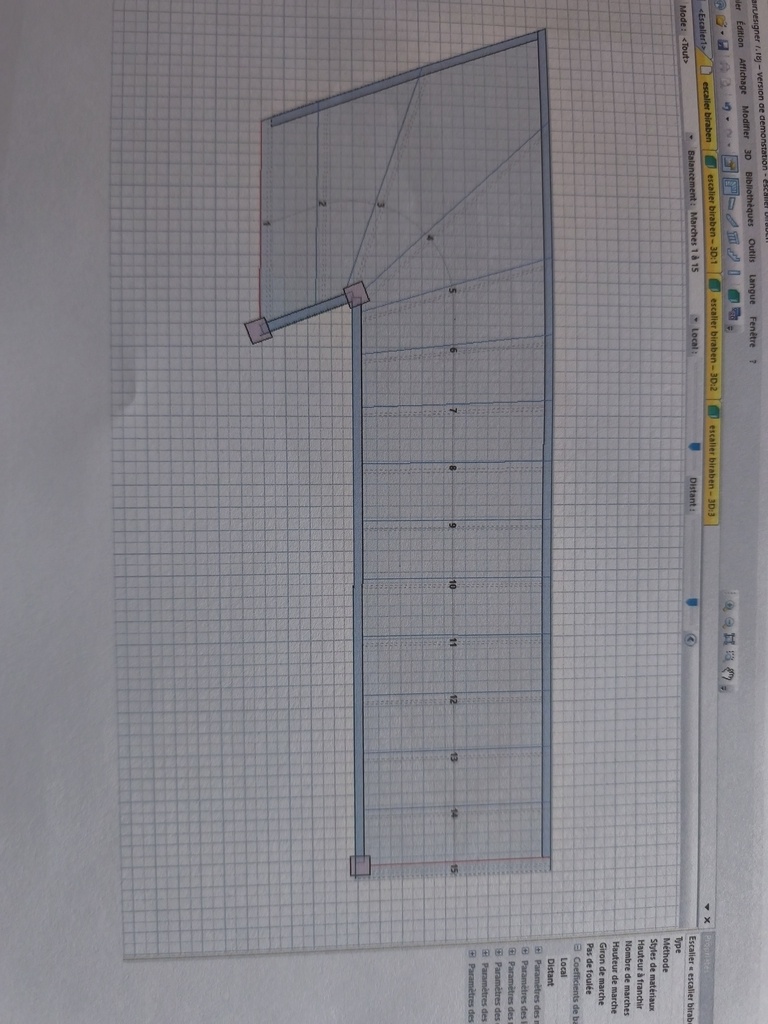

Merci L'Atelier Vosgien !merci, j'ai modifié ça sur les 7 premières marches voici le plan
le balancement me semble très bizarre : la première marche est balancé de manière millimétrique (peut etre du au fait que que y a moins de 90° ?) et idem pour 6,7 et 8 qui sont balancé mais de trois fois rien.

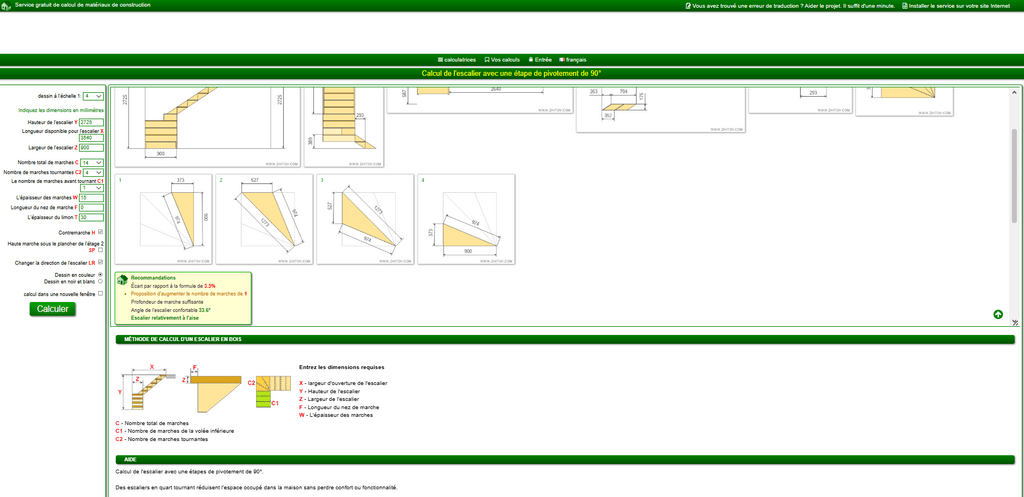

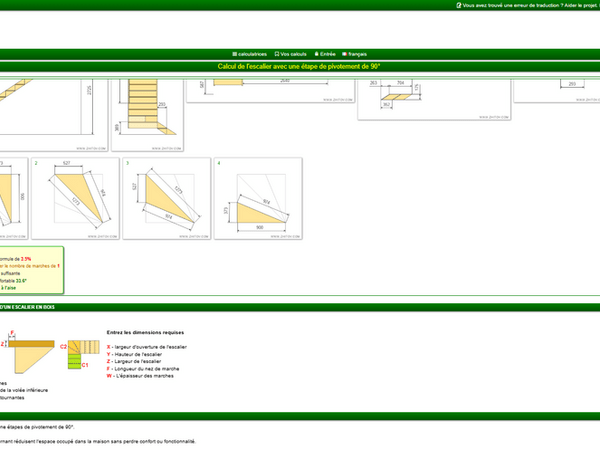

Je sais pas si tu l'as fait à la main ou si c'est automatisé par ton logiciel mais si tu veux des idées de balancement ce site : calcul-escalie...Balancement.htm propose quelques méthodes qui devraient donner un résultat de base peut être plus convaincant ! (ensuite il est toujours possible de modifier empiriquement le résultat d'une méthode) :
Et il y a des livres sur les escaliers qui peuvent notamment détaillé la jonction limon-poteau et marche-poteau et qui peuvent pas mal déminer le terrain (j'ai "Construction artisanale d'escaliers en bois" de Willibald Mannes et y a des considérations très inintéressante sur ces détails. Je suis sur que y a d'autre ouvrage dans la même vaine).
Sinon y a kaj qui peut probablement faire des commentaires intéressant !
Bonjour
il manque beaucoup de détails pour de guider à savoir le tracé de la cage (il y a t'il des murs car il vaut mieux passer par un faux limon plutôt qu'une crémaillère pour éviter le stylobate). Idem pour l'arrivée il y surement un garde corps et cela conditionne la dimension de la plaquette d'arrivée pour gérer les hauteurs de main courante.
La place de tes poteaux semble bizarre. Le balancement est bien sûr à prendre en compte mais c'est pas la première chose à gérer il faut savoir que en principe on balance sur le double de l'emmarchement ( en gros 900 avant et après le poteaux ) . La trémie complétement ouverte donc pas de souci d' échappée.
d'ailleurs selon les conditions d'accès c'est un escalier qui peux se levé tout monté à voir ?
On peut peut être s'affranchir( probablement) du chantournement du limon jour.
Donc à mon avis définir les détails constructifs en fonction des spécificités du chantier puis rentrer ensuite dans le détails.
Merci Bonbonveronbi !
Il y a deux murs côté crémaillère.
Pour la pose il y a un poteau de 10x10 de charpente qui passe devant le limon sur le premier dessin .

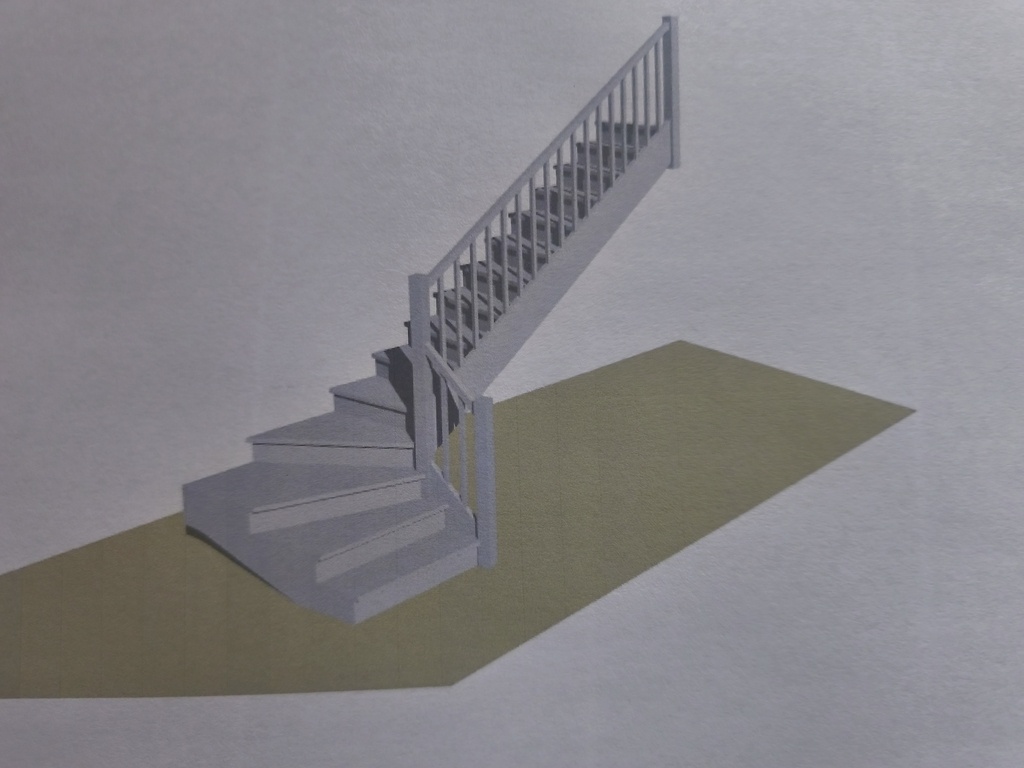

J'ai trouvé un logiciel et voici la 3d, après c'est 2000 euros pour avoir les côtes...
ok donc là il vaut mieux passer en faux limon ou poser le stylobate avant associer à la crémaillère et tu éviteras la façon à posteriori du stylobate ( le mode de pose de l'escalier défini la technique la mieux adaptée) A cause du poteau du milieu il semble que la deuxième solution soit la seule possible . En haut il doit y avoir un garde corps qui doit avoir une hauteur réglementaire de 1 m la main courant est elle à 900 mm la largeur de la plaquette gère la différence de hauteur au poteau.
Pour un escaliers comme sur le dessin le balancement à moins d'importance car comme on garde l'échiffre droit il n' y a pas de répercussion sur la main courante ni le limon seulement un peu du coté mur sur le limon. Le Balancement n'as donc donc comme conséquence que la praticabilité de l'escalier donc il ne faut pas en faire trop une marche balancée est toujours moins commode qu'une droite ( 3 après le tournant à l'œil je dirai);
il faut attention au points suivants si il y a contremarche il faut regarder si on peut mettre celle du virage ( souvent impossible car trop longue donc aménagement de la crémaillère) il en va de même au niveau des entaillages du poteau et aussi de l'assemblage de la dernière contre marche ( clouage sur l'arrière?)
Après donner un peu d'entrée à la première marche ( giron + grand; arrondi).
attention aussi à l'habillage de la trémie.
Salut.
Ne balancerait tu pas la dernière marche ?
Tu pourrait raisonner pour les 3 autres tournantes sur un angle à 90°
tu as avancé, c'est le principal.Licence
Salut ! J'ai pas de réponse mais pleins d'encouragements, et aucun doute vu ce que tu sors de ton atelier ! Bon courage et amuse-toi bien !
Bonjour, première question, on le monte dans quel sens ? Avez vous des contraintes de dimensions d'emprise au sol ? Là, dans l'état, le changement de direction sera casse figure. D'autant plus qu'un giron de 260, c'est juste. En balançant plus de marches, à minima 3 après le changement de direction, on gagne sur les longueurs de reculement.
on a eu une floppée d'escalier récement avec un boiseux qui a les logiciels, le savoir et l'imprimante pour fournir les plans 1:1 plus qu'a défoncer, ca pourrait être moins prise de risque que tout tout seul et moins chronophage que faire la part des choses entre la litérature, les avis et le reste > ici > lairdubois.fr/...huiles/a-propos
