Bonjour,
Je suis en train de faire des calculs pour faire un coffret électrique pour adapter ma machine triphasée sur une alimentation monophasée et aussi lui ajouter quelques fonctions de sécurité. Pour ce faire, j'ai besoin de mieux évaluer les vitesse et les tailles maxi des toupies.
Ça va me permettre de mieux dimensionner les résistances de freinage que je dois utiliser.
La doc indique vitesse 3200 / 6400 pour la toupie
Le logement semble être dimensionné pour des toupies ayant une taille maxi diamètre 160mm, hauteur 12cm, si j'ai bien compris...
Ça représente une grosse énergie mécanique, environ 15kj, sauf erreur.
6400 tr/min, je me demande vraiment si les grosses toupies tournent à cette vitesse... j'imagine des risques potentiels d'éclatement ou de lames tranchantes qui volent si on dépasse les vitesses outils tolérées... que je ne connais pas.
Donc là, je préfère avoir des avis éclairés pour partir sur de bonnes bases...
2 réponses
Tu cherche à faire un tableau pour une Lurem C260, ou autre chose ? Une C260, une combinée donc, n'aura sans doute qu'une seule vitesse, ou peut-être 2. Et sera limitée à des outils assez légers.
Sinon, pour répondre à ta question sur les toupies professionnelles, elles ont souvent des gammes de vitesses (souvent 4) qui vont de 1500 ou 3000 T/mn jusqu'à 9 ou 10000, suivant les modèles... Il va de soi que ces vitesses doivent être sélectionnées en fonction du diamètre de l'outil utilisé, et dans la vitesse maxi indiquée sur l'outil !
Bonjour,
Tu cherche à faire un tableau pour une Lurem C260 ?
Oui, exactement. Sur la notice de la C260N que Ara à téléchargées, les vitesses mentionnées sont 3200 et 6400 tr/min.
Je suis parti en supposant que le cas le plus défavorable, mais c'est probablement pas réaliste et trop surdimensionné.
Déjà qu'ajouter des résistances de freinage, c'est juste un petit plus pour la sécurité qui implique un surcoût, donc inutile d'exagérer, ça augmenterai le coût sans rien apporter de plus.
A une époque, j'avais une C2100, donc à peu près équivalent. Ce que je montait de plus lourd et au plus grand diamètre, c'était des plateaux à tenonner de ce genre (2 simultanément), ce qui devait approcher des 2kg au total.
La machine n'avait qu'une vitesse unique, 6200Tr/mn.
Effectivement... là, j'ai supposé (dans le pire des cas) le montage d'un outil qui approcherait les 18kg... j'ai effectivement forcé la dose...
MaderaMan De toute ma carrière passée, je recherche ce que vu ou eu à utiliser de plus lourd...
Je pense que ça devait être d'anciens "bouffe-tout", corps en acier, pour les plus vieux, qui devaient peser 4 ou 5 kg maxi.
Et sur des toupies professionnelles, bien sûr.
Oui, 18 kg, c'est un peu (beaucoup) trop
Bonjour,

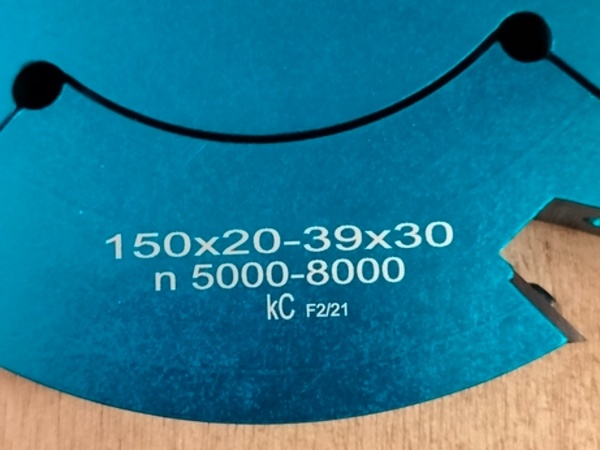

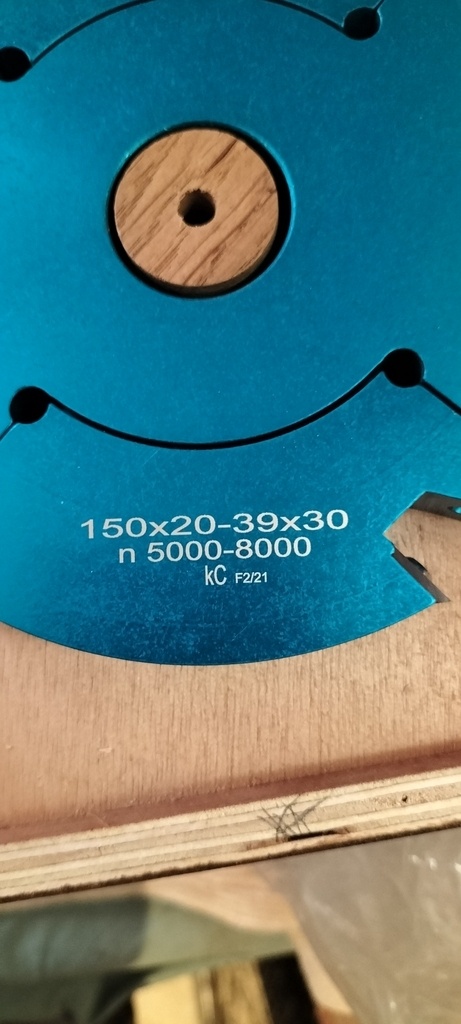

En PJ photo d'un outil a rainer (dont gamme de vitesse angulaire) de 150mm de diamètre. Utilisation sur une C2000 monophasée (même fabricant). A en croire le manuel de la machine c'est surdimensionné. En n'étant pas gourmand (réduire les profondeurs des passes et adapter la vitesse d'avancement) ça passe sans problème.
Bonjour,
Elle fait quelle épaisseur ?
Et la plus grande que tu as fait quelle taille et quelle vitesse ?
Ta machine démarre et s’arrête en combien de temps dans cette config ?
Licence
La toupie, c'est 6400 tr/ min, pas 3200. Et les outils de toupie actuels, en alu c'est environ 1 kg, et je suppose qu'en acier c'est 2 ou 3 kg max (mais à vérifier, je n'en ai pas).

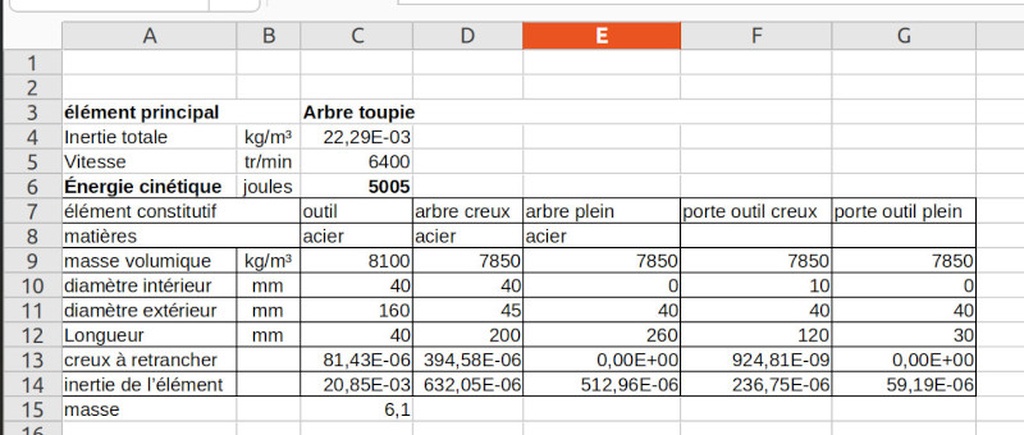

Pour un outil de 3 kg et 160mm de diamètre, je trouve 4300 J, tu confirmes ?
