Comment modéliser une pièce qui n'est pas un pavé droit sur fusion 360 ?

Bonjour,

Je me lance sur fusion 360 et je voulais essayer de modéliser le banc de Peiot en vue d'en réaliser un pour mon entrée mais je suis bloqué. Enfin j'ai bien trouvé une façon de faire mais c'est tordu. Il doit bien y avoir une manière de procéder.

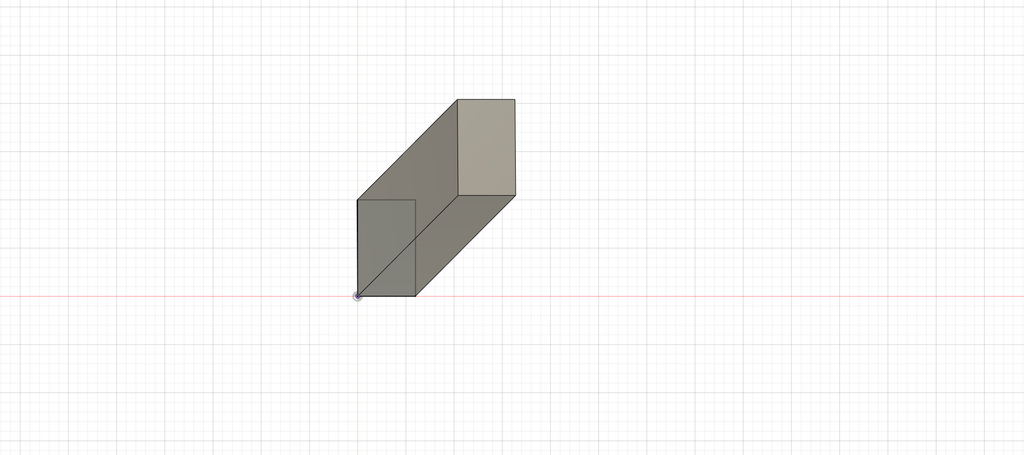

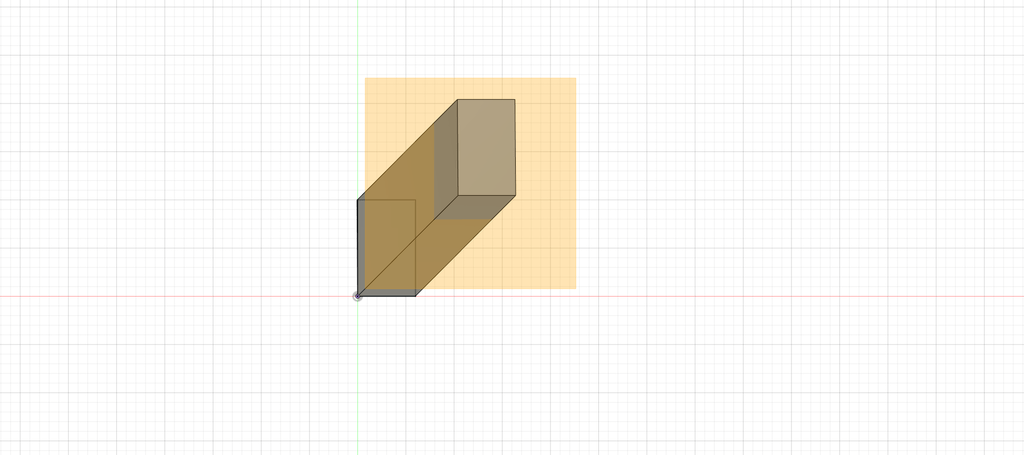

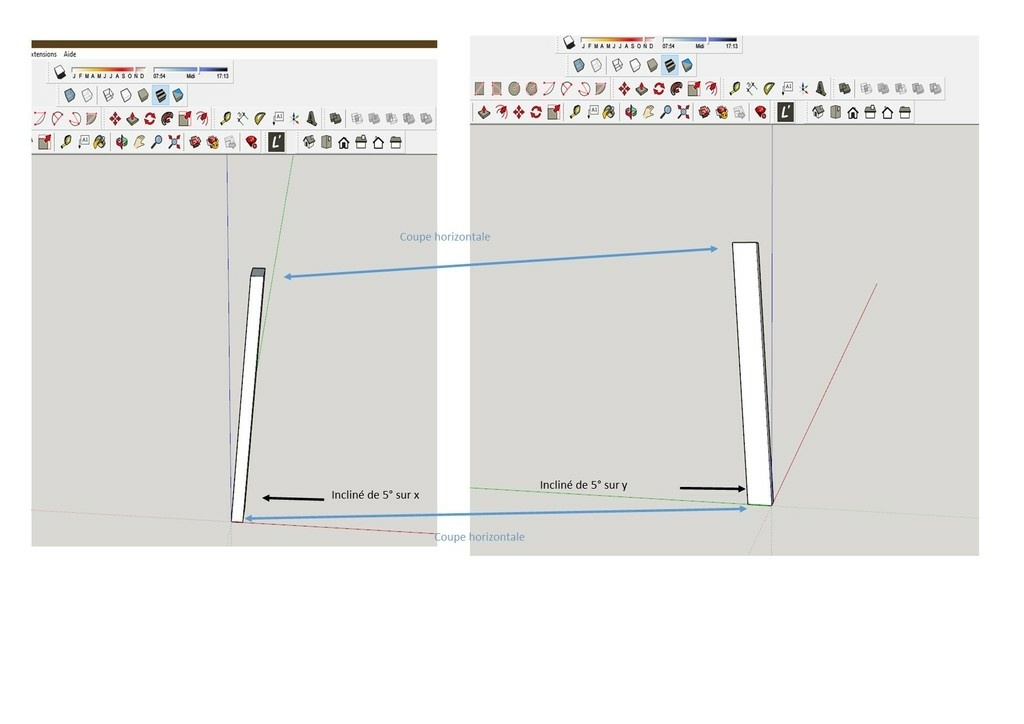

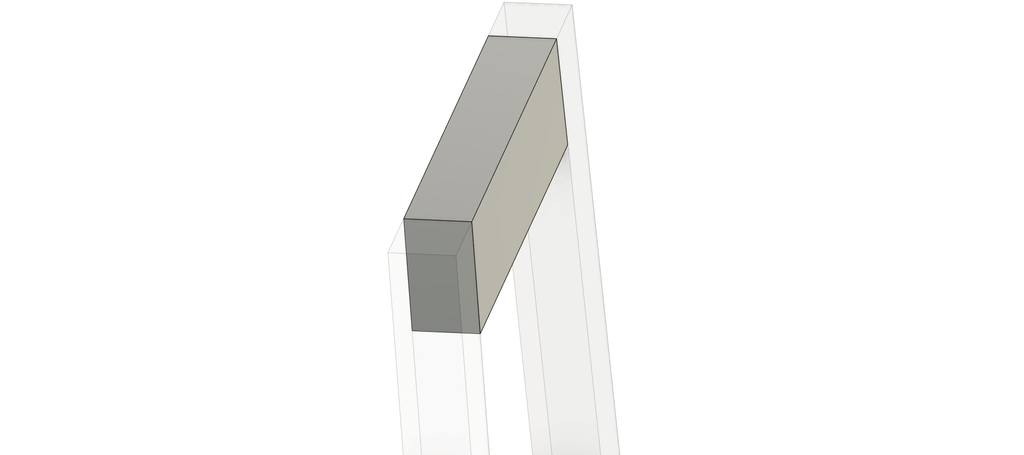

Je souhaite modéliser l'un des pied sauf qu'il est incliné selon le plan xz et yz à 5° pour mon dessin, mais je n'arrive à former qu'un pavé droit. Je ne sais pas il est possible d'extruder selon un plan choisi. je vous mets 2 photos pour visualiser le problème, c'est plus simple. sous sketchup (ce que je souhaite obtenir) sous fusion 360 (ce que j'obtiens actuellement)

Merci d'avance pour votre aide.

chênedinspiration

Merci à tous pour vos réponses !

chênedinspiration
( Modifié )

Merci à tous,
J'ai donc pu réaliser la pièce rapidement grâce à vous. A savoir :

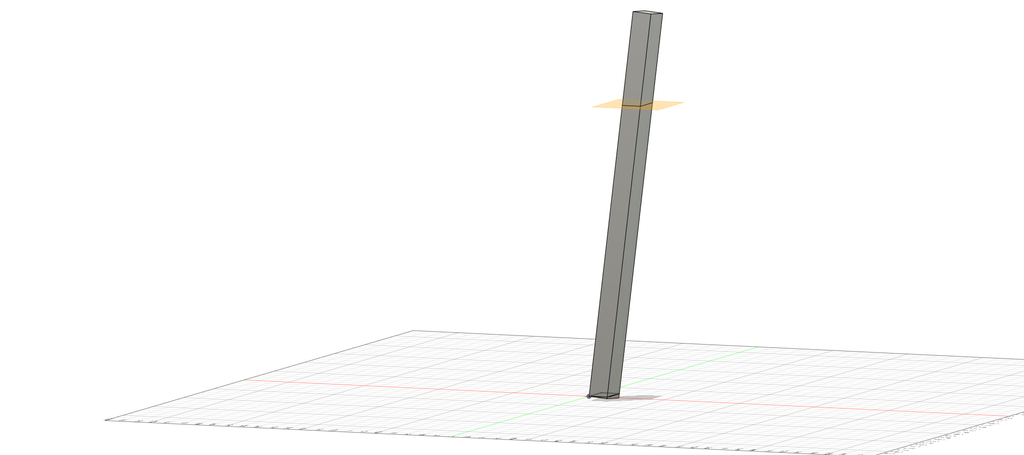

  • le réalise un pied plus grand que prévu en faisant mon carré de 30 x 50 mm sur le plan xy. Puis extrusion sur 550 mm (arbitraire)
  • ensuite j'utilise l'outil split body pour couper
  • je l'incline sur les 2 plans (yz et xz) grâce à l'outil move.

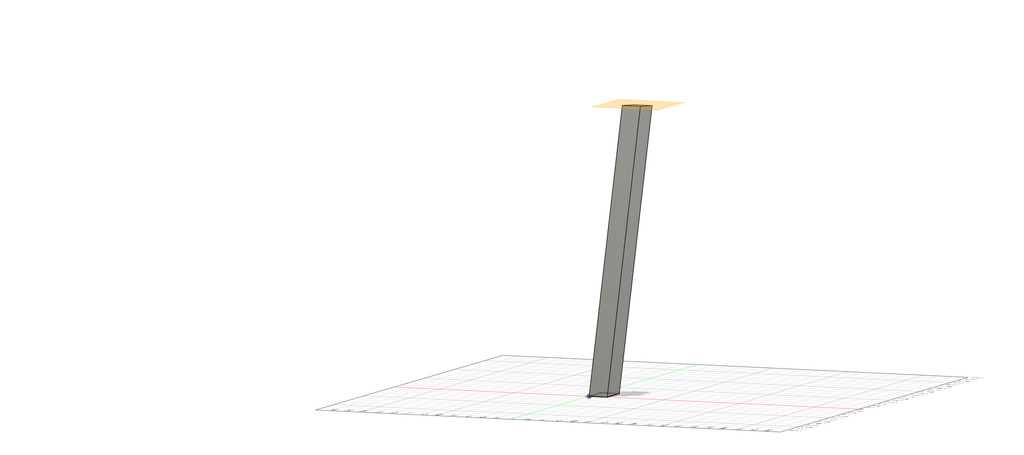

  • je place un plan à la hauteur voulu (450 mm) ici grâce à offset plane
  • pour finir j'utilise l'outil combine + cut
chênedinspiration
( Modifié )

je complète un peu. Il est possible d'extruder de façon non perpendiculaire grâce à l'outil sweep qui est parfait.

Connectez-vous pour ajouter un commentaire.
?

4 réponses

1
sanglier
( Modifié )

une epure est indispenssable pour rembarrer les arasements ....au depart un simple petit croquis à main levée et quelques cotes pour modeliser et debiter les bois

Mis à jour
chênedinspiration
( Modifié )

Merci sanglier ! mais l'idée ici était d'apprendre à utiliser le logiciel fusion 360 qui permet, une fois la modélisation terminée, de la paramétrer afin de changer certaines informations comme la longueur du banc sans avoir à tout refaire.
Effectivement l'angle est faible. mais je ne rejette pas le plan papier 😅

foal

pour changer la longueur,, une gomme et un crayon ,ça suffit!😂

Boris Beaulant
( Modifié )

foal et du temps pour tout retracer :P

foal
( Modifié )

Boris Beaulant cent fois sur le métier remettez votre ouvrage , polissez le sans cesse...Jean de la FONTAINE!!!

Connectez-vous pour ajouter un commentaire.
1
Stef64

Hello.
Une autre methode peut etre.

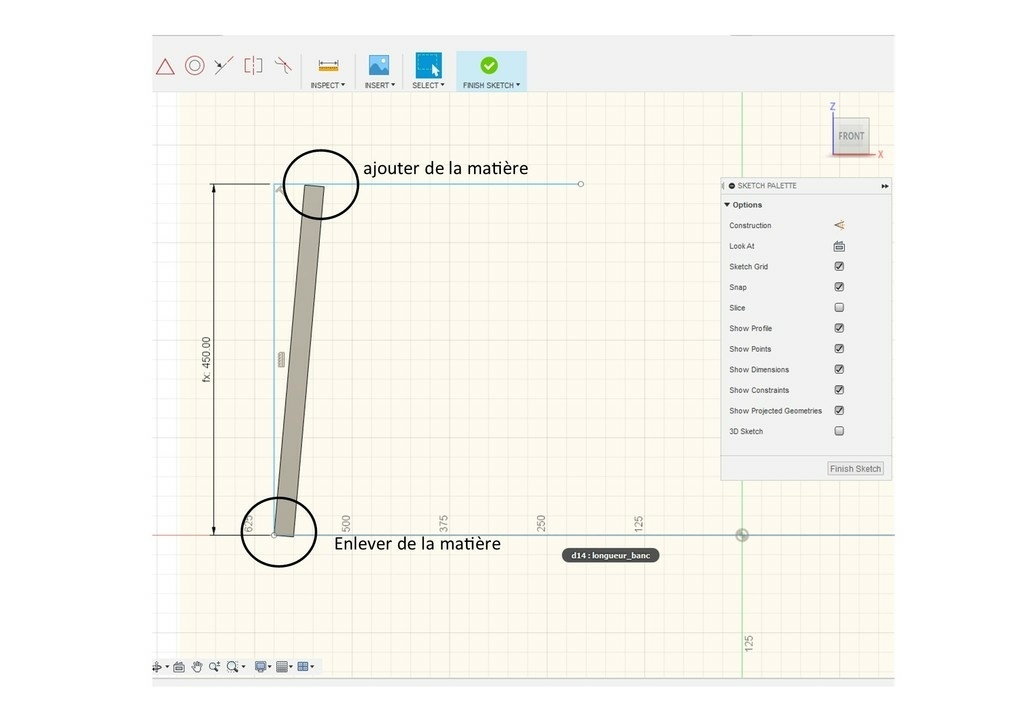

Tu cree un poteau verticale plus long que ce dont a besoin (au dessus du plan horizontale de depart et aussi un peu en dessous de ce plan (env 50mm)
Tu l incline avec l outil move.
Par rapport au plan de depart tu cree un second plan (offset plan) a la hauteur voulue.
Tu selectionne split body tu lui donne le piece a couper ( ton pied) tu lui donne la reference de coupe ( le plan cree) .
La il vas coupé ton pied / au plan crée et te creer 2 pieces ( la coupe et le pied). Tu clic droit sur la coupe dans le menu deroulant de gauche et tu remove la coupe ( ne l efface pas il vas râler).
Puis tu recommence l operation en bas.
Je ne c est pas si c est tres claire on vas dire que le langage info et moi ca faut deux.

chênedinspiration
( Modifié )

Merci Stef64 ! parfaite comme méthode 😁

Connectez-vous pour ajouter un commentaire.
1
Xylosophie
( Modifié )

Hello,
Si c’est pour modéliser, tu peux:

  • faire un “sketch” de l’empreinte de ton pied au sol
  • Faire un autre “sketch” de l’empreinte de ton pied Vue de dessus (en haut) (sur un autre plan de référence)
  • Relier les 2 avec l’outil “Loft”

Cette méthode est ultra rapide, mais dans ton cas, si tu garde une empreinte au sol “carrée” ou “rectangle” et que t’es pieds sont en arêtier (pyramide) alors il y aura des angles de corroyage a prévoir a l’usinage... Et ça sera compliqué pour les traverses...

Sinon, en regardant bien le banc en question, j’imagine qu’il est aussi possible de:

  • concevoir la partie 2pieds+traverse longue verticalement
  • l’incliner
  • faire un miroir pour l’autre côté
  • les relier avec les traverses courtes (éventuellement avec la solution “loft” ci dessus)

Si quelqu’un a une méthode de dessin plus pratique, suis aussi preneur ;-)

Mis à jour
chênedinspiration
( Modifié )

Merci Xylosophie !

Connectez-vous pour ajouter un commentaire.
1
Boris Beaulant
( Modifié )

Ton plan d'esquisse peut être choisi différent de l'un des plans de références.
Tu peux donc déjà avoir une esquisse dans le plan d'une face de ton pied.
Après, de là, tu peux faire un polygône non rectangle. Et ensuite tu peux extruder ça. Puis enfin y appliquer un chantfrein géant si ton pied doit s'affiner. En fait je trouve que dans fusion les choses se dessine un peu comme elles s'usinent.

Si tu regardes dans le plan de ma table, tu verras que les esquisses des pieds ont leur propre plan.

Mis à jour
chênedinspiration
( Modifié )
Connectez-vous pour ajouter un commentaire.
0
fdelaine
( Modifié )

Bonjour,

Si j'ai bien compris le problème, je pense qu'on peut utiliser la fonction Sweep. Il faut pour cela deux esquisses:

  • Une pour la direction d'extrusion
  • Une pour le profil à extruder (l'empreinte du pied au sol ici).

Le profil n'étant pas perpendiculaire à la direction d'extrusion, j'utiliserais la fonction en mode parallèle.

Mis à jour
chênedinspiration
( Modifié )

Merci fdelaine ! ça me servira peut-être sur autre partie de la modélisation

Connectez-vous pour ajouter un commentaire.
0 coup de coeur
550 vues
4 réponses
