De quelles infos avez-vous besoin sur les étiquettes imprimées par OpenCutList ?

Bonjour à tous,

Comme vous le savez surement, notre objectif de financement des évolutions pour la version 2.0 est atteint.
Du coup, on commence à travailler dessus activement. Mais soyez patient, il y a encore du boulot 😉

Bref tout ça tout dire que j'ai commencé à coder la fonctionnalité d'impression d'étiquettes pour le calepinage de panneau.

Afin que cette fonction sache répondre au mieux aux attentes des utilisateurs, je viens donc vers vous pour vous demander quelles sont les informations que vous jugez indispensables de faire apparaitre sur ces étiquettes ?

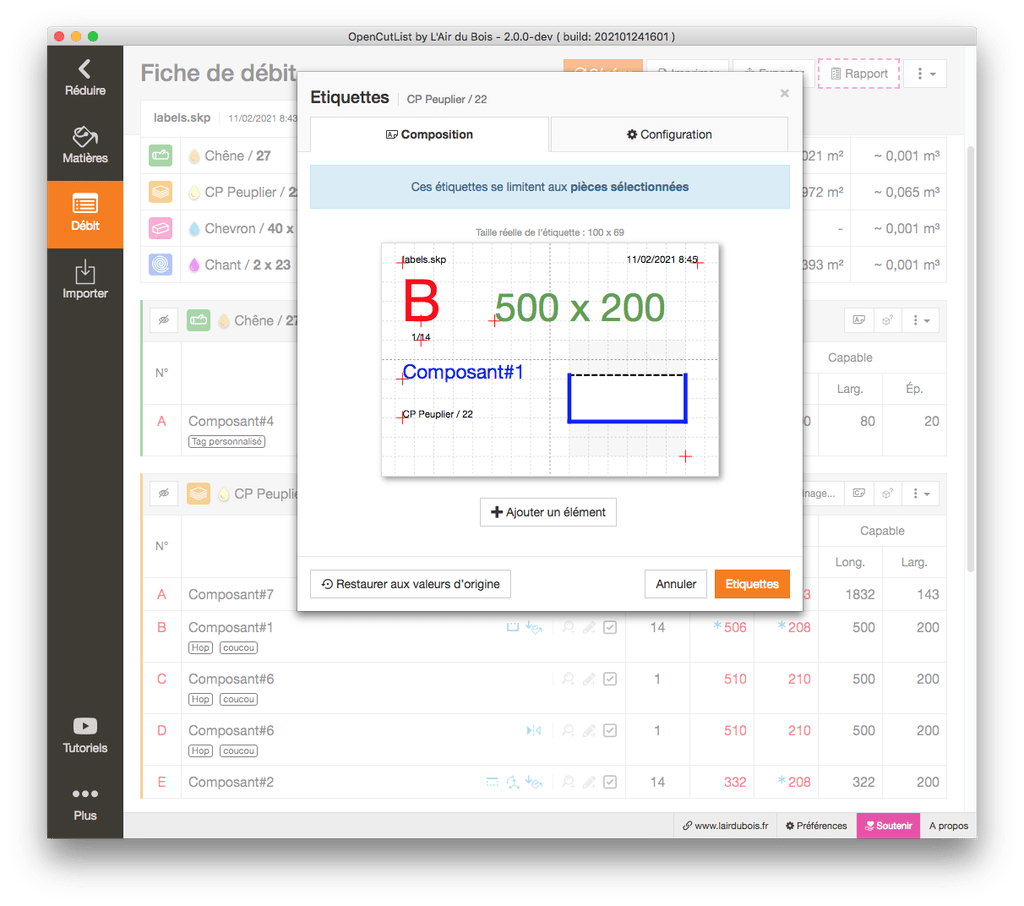

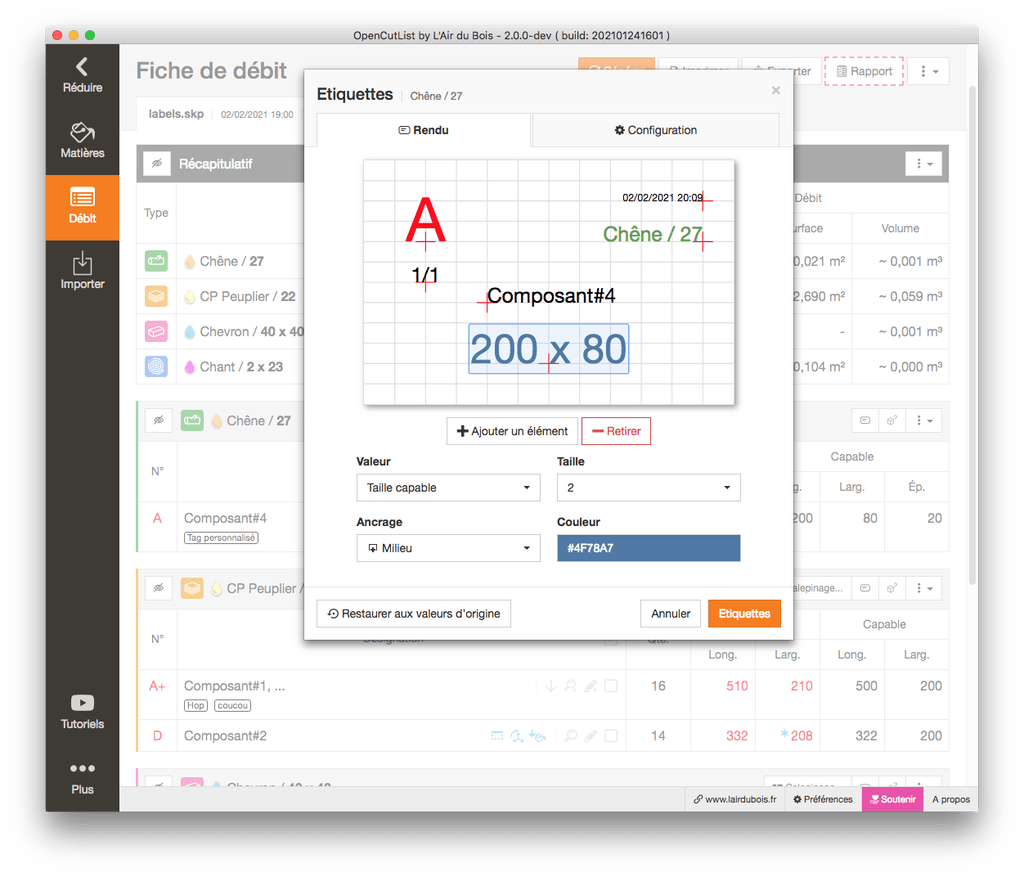

Petit aperçu de l'avancement :

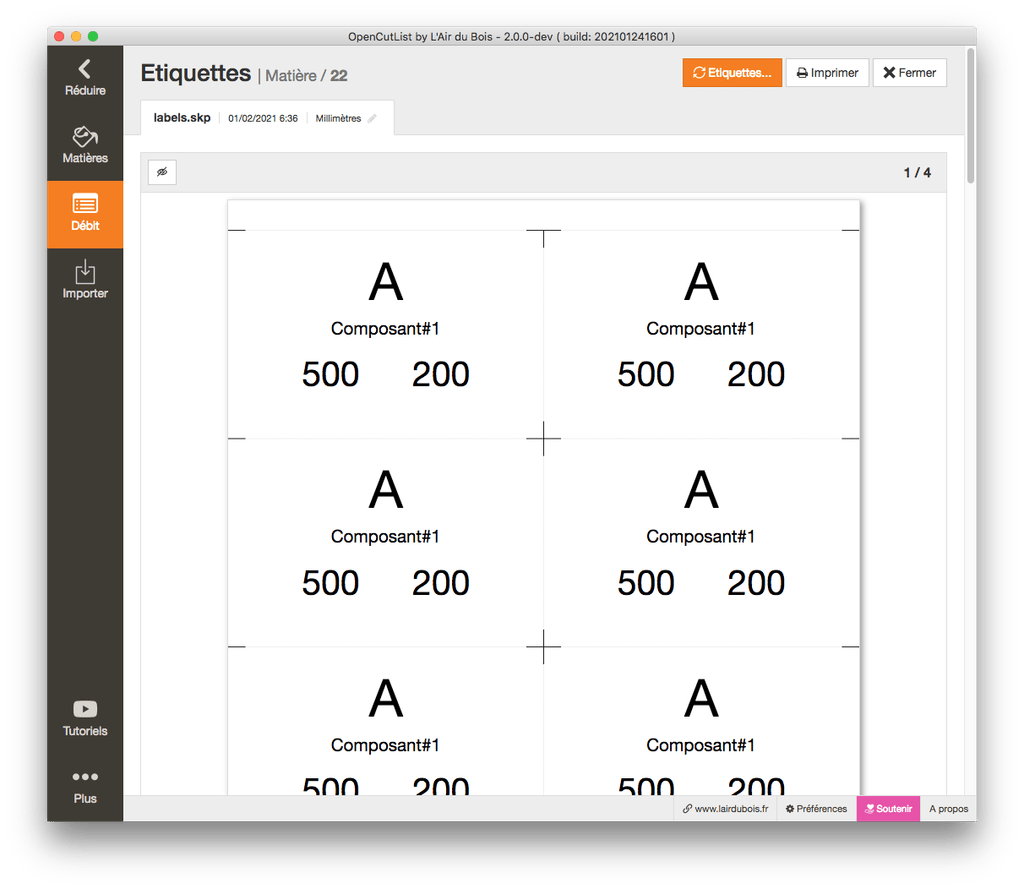

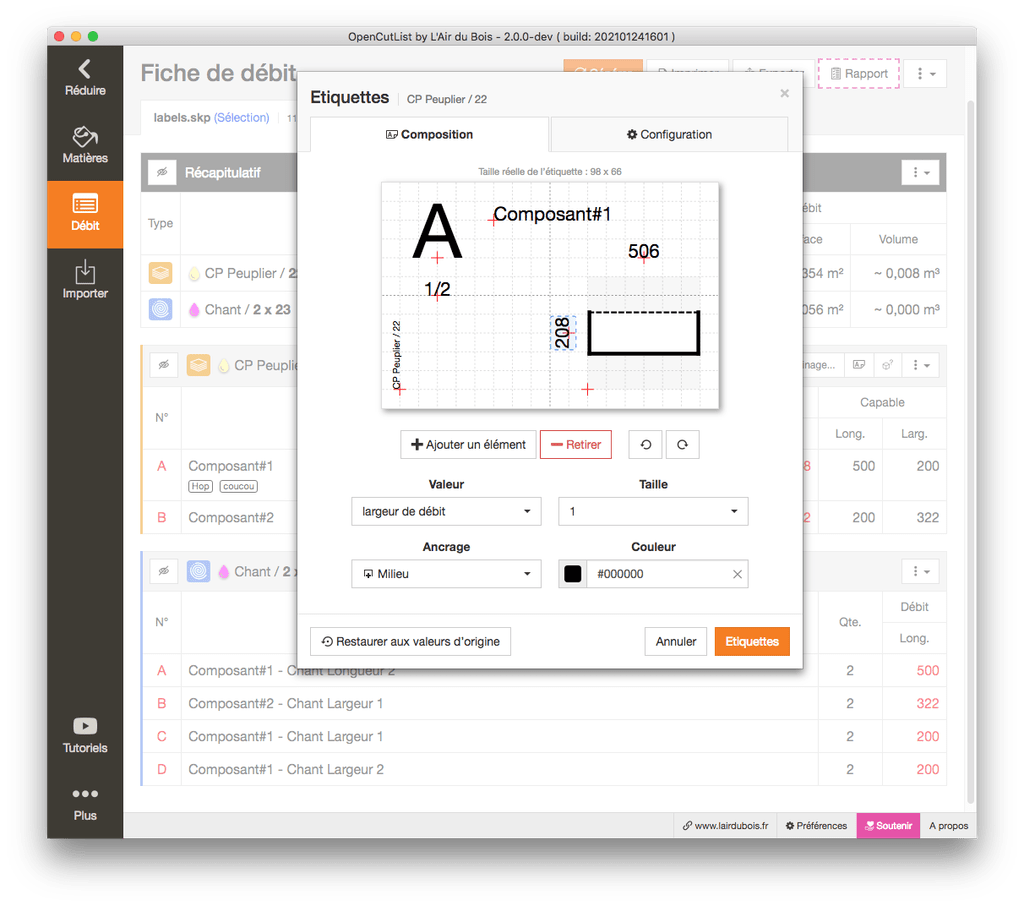

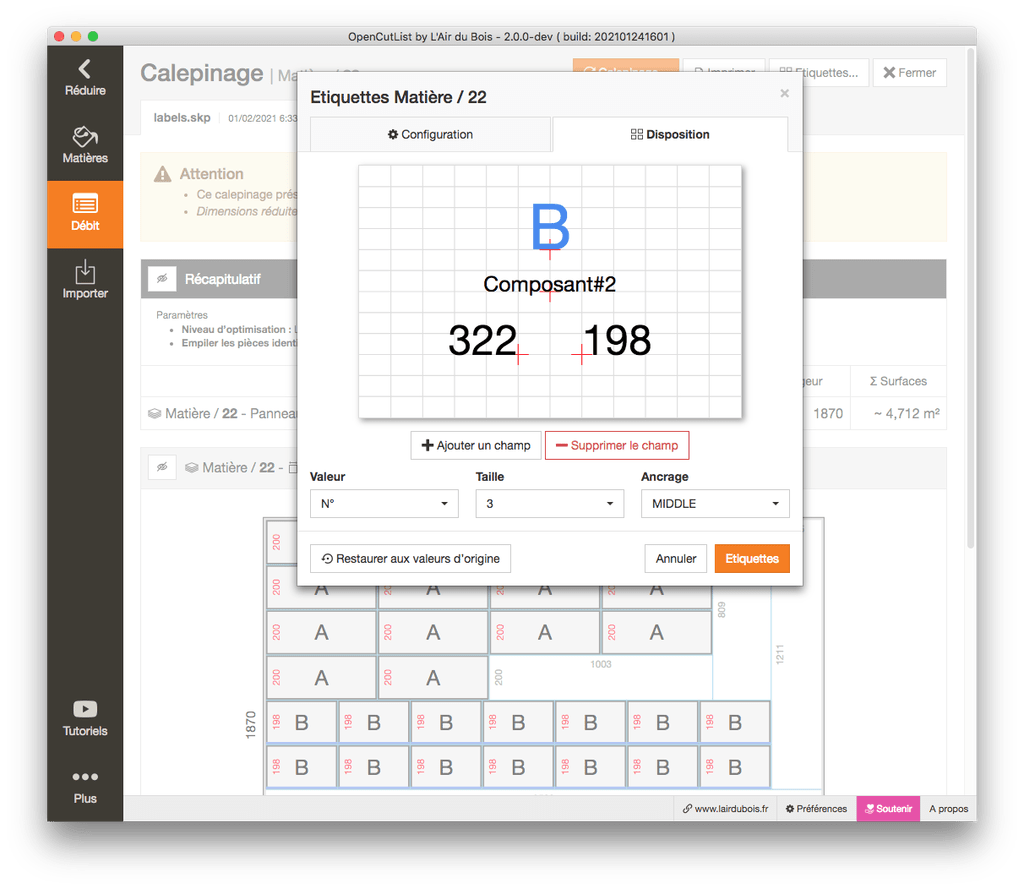

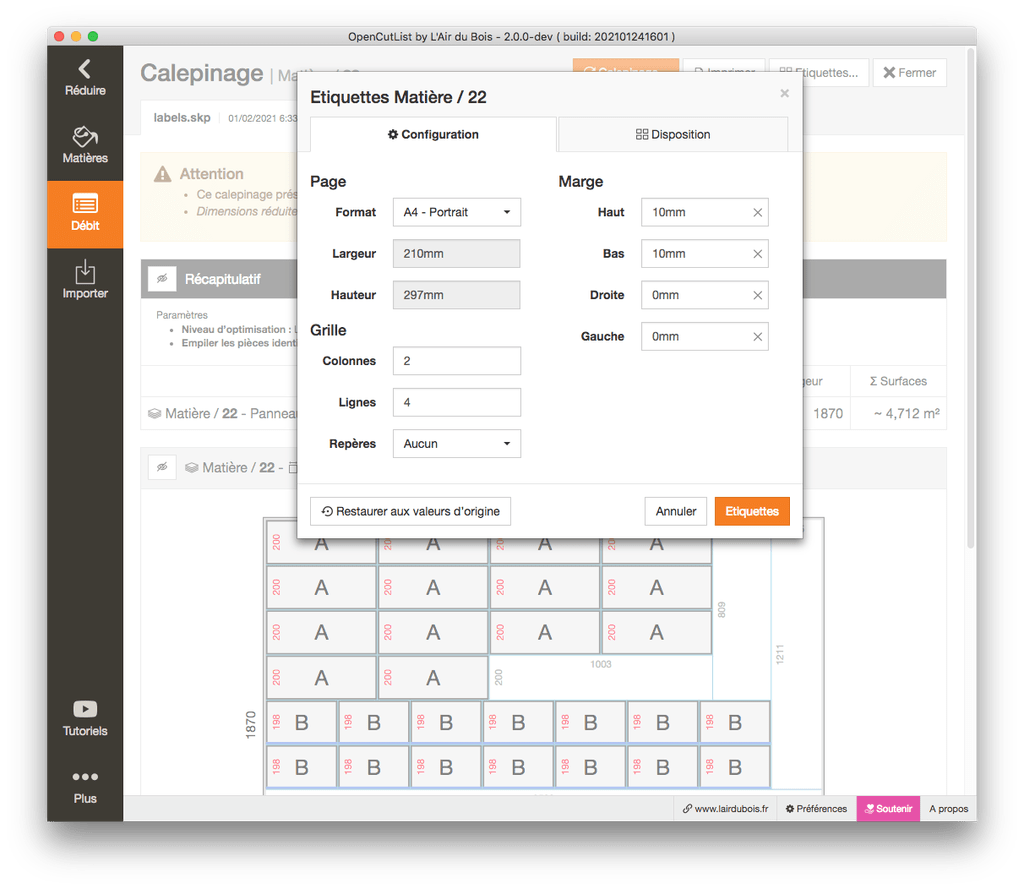

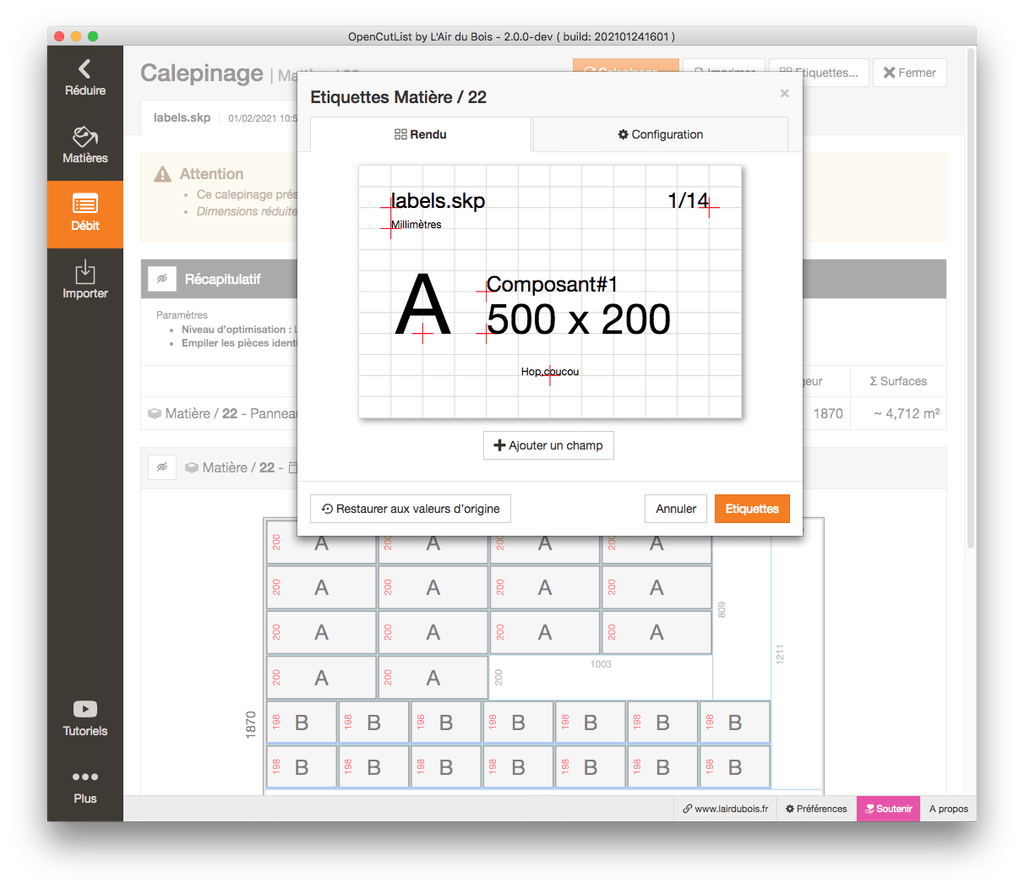

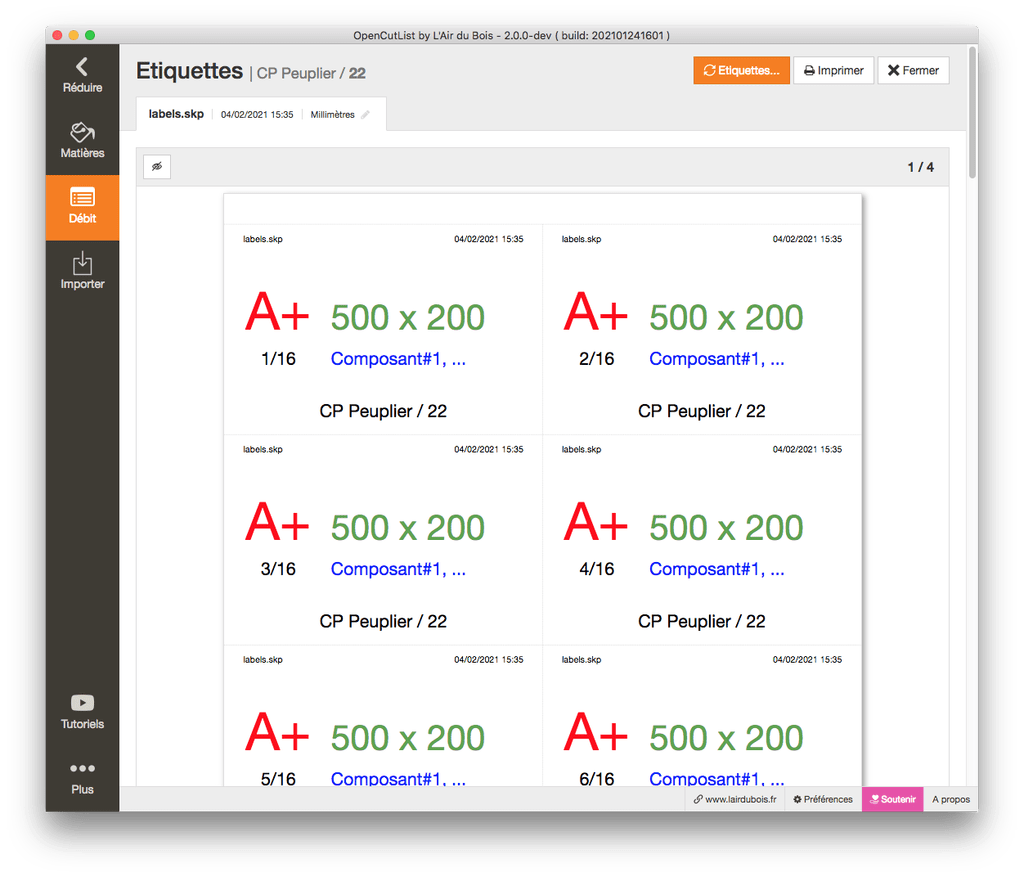

Un petit aperçu de ce qui est déjà fait :

Mis à jour
oppy

I would like the ability to add custom text to the label. Such as "Part #:" before the part number.

Connectez-vous pour ajouter un commentaire.
?

7 réponses

2
EstOuest
( Modifié )

Bonjour Boris
Le nom du fichier / du projet
La date & l’heure d’impression
La quantité de pièces identiques
Le matériau et son épaisseur / sa section

Merci

Mis à jour
Boris Beaulant

Merci EstOuest !

Noobodyy
( Modifié )

Bonjour Boris Beaulant, en complément de la liste de EstOuest :

  • La date et l'heure d'édition de la liste de débit/étiquettes
  • S'il y a des chants à plaquer : leur nombre et leur position
  • L'orientation de la pièce et ainsi les pièces attenantes et l'emplacement des chants à plaquer
  • Un code couleur (textes/cadre/fond) permettant d'organiser en matières
  • Une possibilité de déterminer le format des étiquettes pour les adapter au format de feuille A4 autocollantes prédécoupées
  • Les éléments de fabrication : dimensions capable et dimensions finales. Des cases à cocher permettant de checker les opérations déjà effectuées : pré-débit/débit capable/débit final...
  • Comme proposé par Benoit sur Facebook, j'aime bien l'idée de pouvoir ajouter un champ libre indépendant des données de base du modèle/fiche de débit. A remplir directement en phase étiquetage.

A+

Boris Beaulant

Merci Noobodyy !

ainsi les pièces attenantes

Wow ... c'est un autre niveau ça ...

Une possibilité de déterminer le format des étiquettes pour les adapter au format de feuille A4 autocollantes prédécoupées

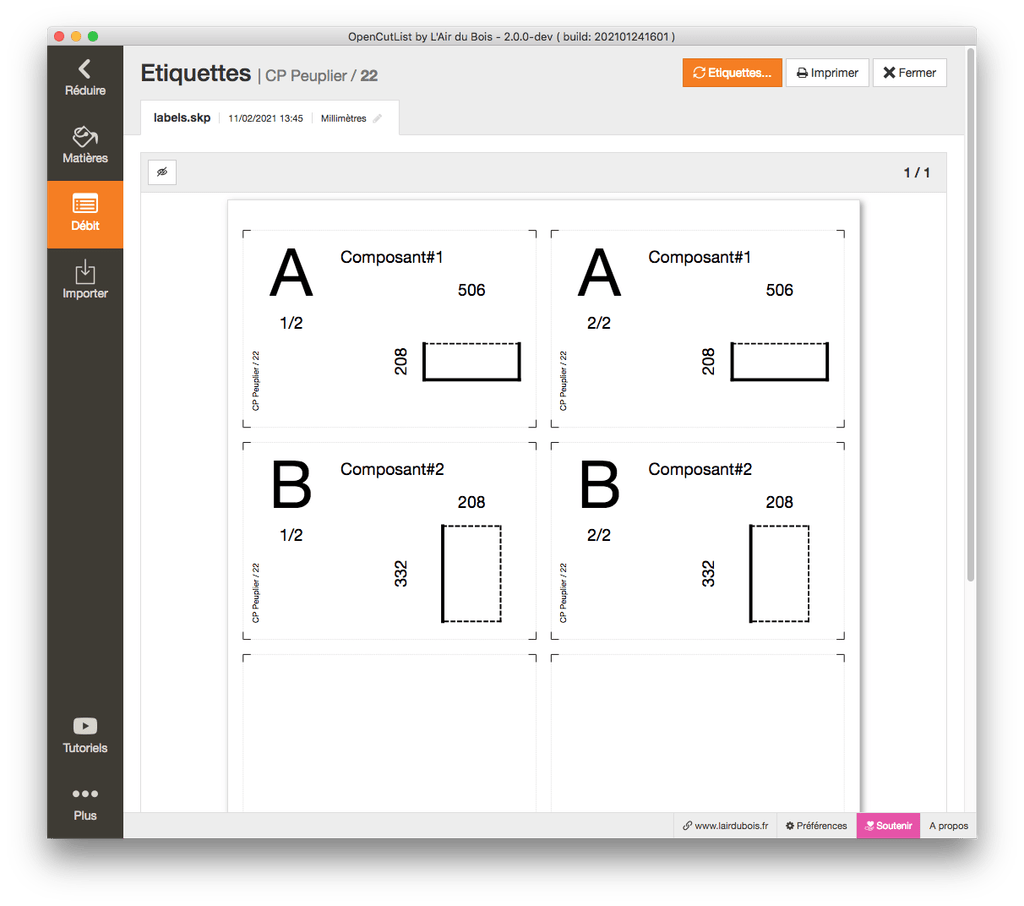

C'est parti comme ça. Regarde les aperçu que j'ai mis.

Des cases à cocher

Pas con.

j'aime bien l'idée de pouvoir ajouter un champ libre indépendant des données de base du modèle/fiche de débit. A remplir directement en phase étiquetage.

Je pense que ça sera une usine à gaz. Les feuilles d'étiquettes se destinent à être écrites automatiquement avec les données de la fiche de débit ou du modèle. Et de pouvoir être régénérée à n'importe quel moment. Pouvoir mettre de la donnée sur une étiquette précisément après la génération, c'est dans un autre concept.
Ca revient à l'écrire à la main avec un stylo quand on colle l'étiquette.
Pke sinon, l'info pour qu'elle soit sur la pièce et non sur l'étiquette. Ou alors, je vois pas bien l'application que vous en voulez.

Connectez-vous pour ajouter un commentaire.
1
ThomasCabois

Bonjour,

Des flèches qui indiquent les chants à plaquer?

Merci!

Boris Beaulant

Merci ThomasCabois !

Wep, mais alors la difficulté est de savoir comment l'indiquer sur l'étiquette qui peut être collée n'importe comment sur la pièce.

Pièce dessinée sur l'étiquette ?

Noobodyy

Oui, le dessin de la pièce + les dimensions permettent d'orienter l'étiquette.

Jalma
Je suis d'accord

Bonne idée

Jalma

Des petites flèches ?

EstOuest
( Modifié )

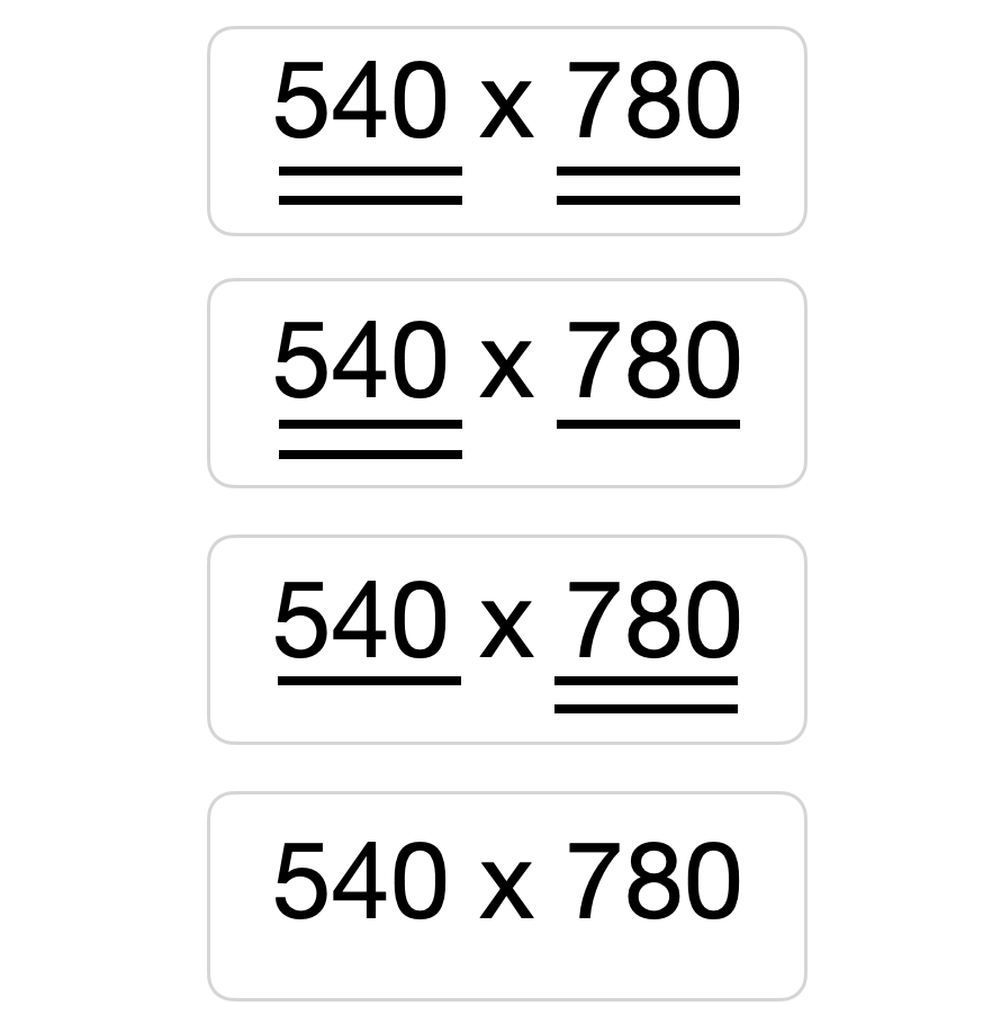

Pour les chants à plaquer, ça pourrait se faire avec les cotes soulignées une fois ou 2 fois.
Par exemple si la longueur est double soulignée et la largeur simple soulignée, le placage doit se faire sur 2 longueurs et 1 largeur.

José Das Neves

C'est une bonne idée ça !

Boris Beaulant

C'est peut-être bête ce que je vais dire. Mais pour les panneaux qui ont un recto et un verso, s'il n'y que deux chants adjacents à faire et correctement positionné par rapport à la face de parement. On manquera d'infos avec ce système, non ?

EstOuest
( Modifié )

Oui. Mais dans le cas de faces différenciés un problème se pose déjà en amont : comment déterminer le parement dans la modélo 3D.
Avec le positionnement du point d'origine des axes? avec une matière différenciante comme c'est déjà le cas pour les chants?

Boris Beaulant
( Modifié )

EstOuest OCL gère déjà ça avec le sens de l'axe de l'épaisseur. La position de l'origine a peu d'importance. Et affiche le parement et contre-parement dans la fonction "Afficher la pièce dans la modèle" avec

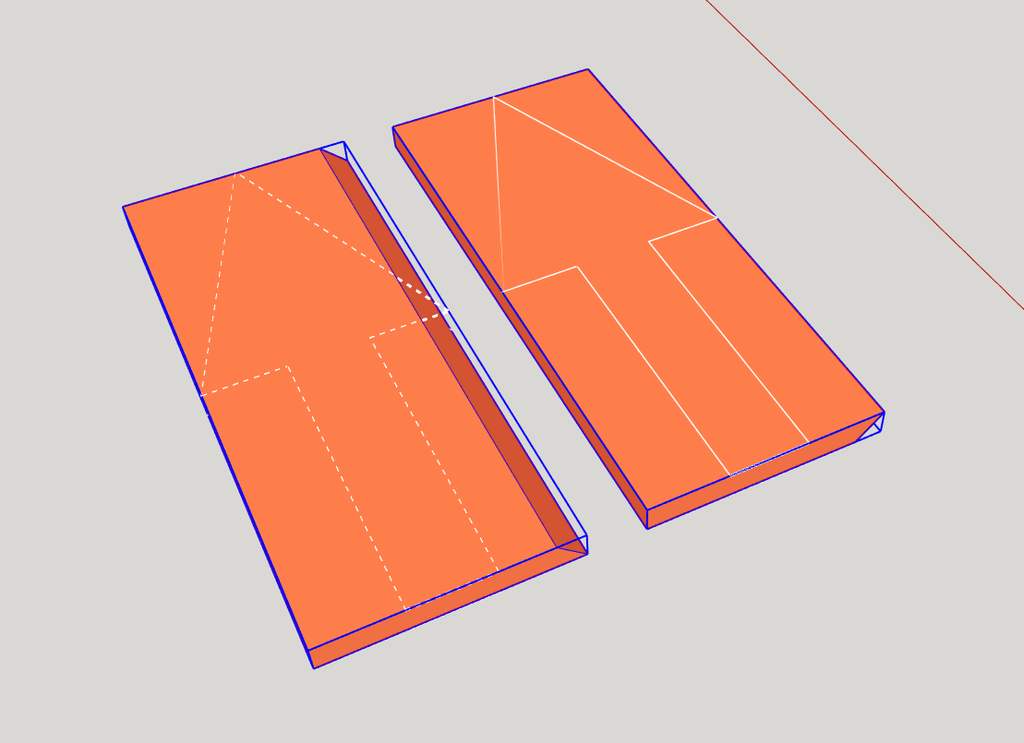

  • une flèche trait continu = parement
  • une flèche trait discontinue = contre-parement

La flèche indiquant la direction de la longueur de la pièce.

EstOuest

D'accord, je n'avais pas capté cette subtilité :)

Pourquoi pas un carré, avec les cotes autour, une flèche pour indiquer la longueur (fil) et le parement, les chants à plaquer représentés par un trait gras…

Boris Beaulant
( Modifié )

EstOuest c’est ce que j’avais en tete, oui.
J'aurais bien poussé le vice à mettre la pièce aux bonnes proportion aussi. Mais pour des pièces de 50mm x 1000mm, ça va faire une ligne :)

EstOuest

J'ose pas imaginer l'allure d'un fileur sur l'étiquette :)
Oui le carré sera plus facile à gérer. Le sens du fil devrait suffire

Boris Beaulant

En même temps ça aider à repérer si c'est la bonne pièce quand on a les proportions. Mais ça reste trompeur puisque d'une étiquette à l'autre, ça serait pas la bonne échelle.

Noobodyy

Il est peut-être possible de 'tricher' en utilisant une formule mathématique qui permet de réduire l'impact des proportions selon l'importance de leur différence de longueur.
Exponentielle/logarithme ou fonction inverse pourraient aider à ces transformations.
Juste au cas où ✌

Boris Beaulant
( Modifié )

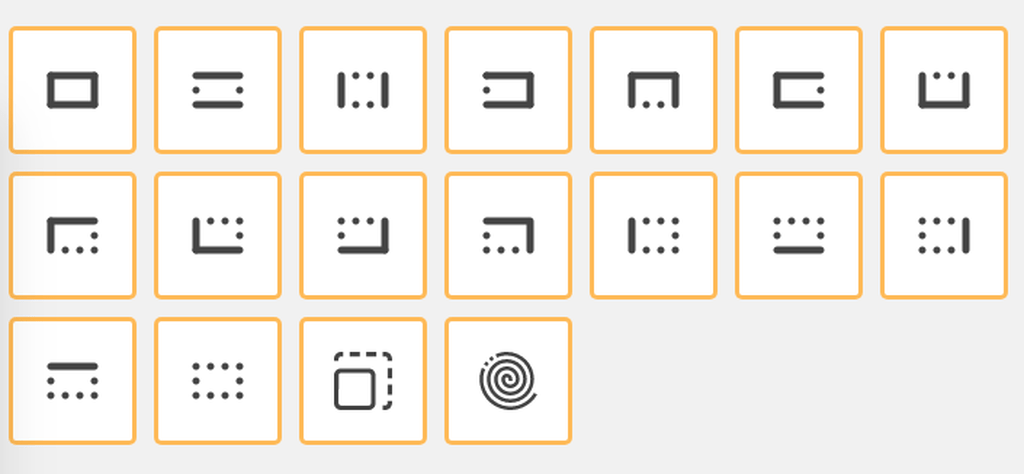

Sinon, il y a aussi les différente version du symbole qui est déjà utilisé dans la fiche de débit.

Le hic de tout ça c'est quand la longueur est plus petite que la largeur, pour l'opérateur, il faut rester attentif :)

Boris Beaulant

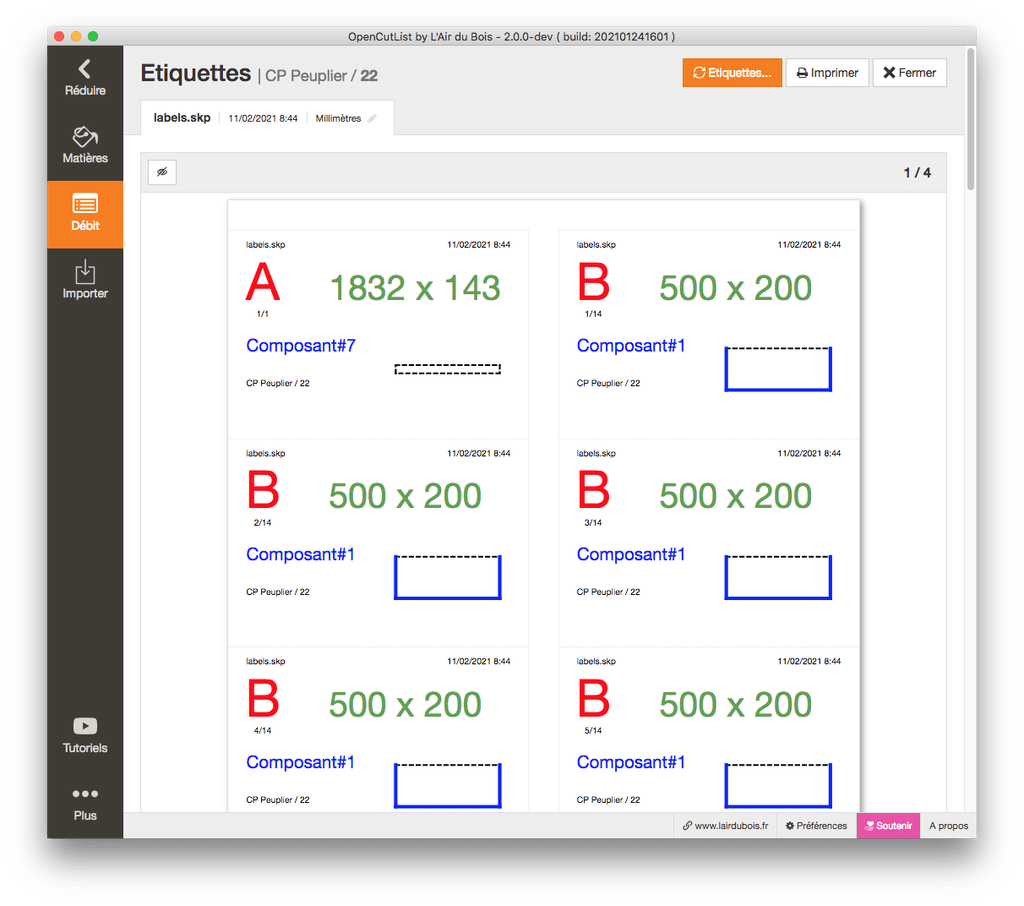

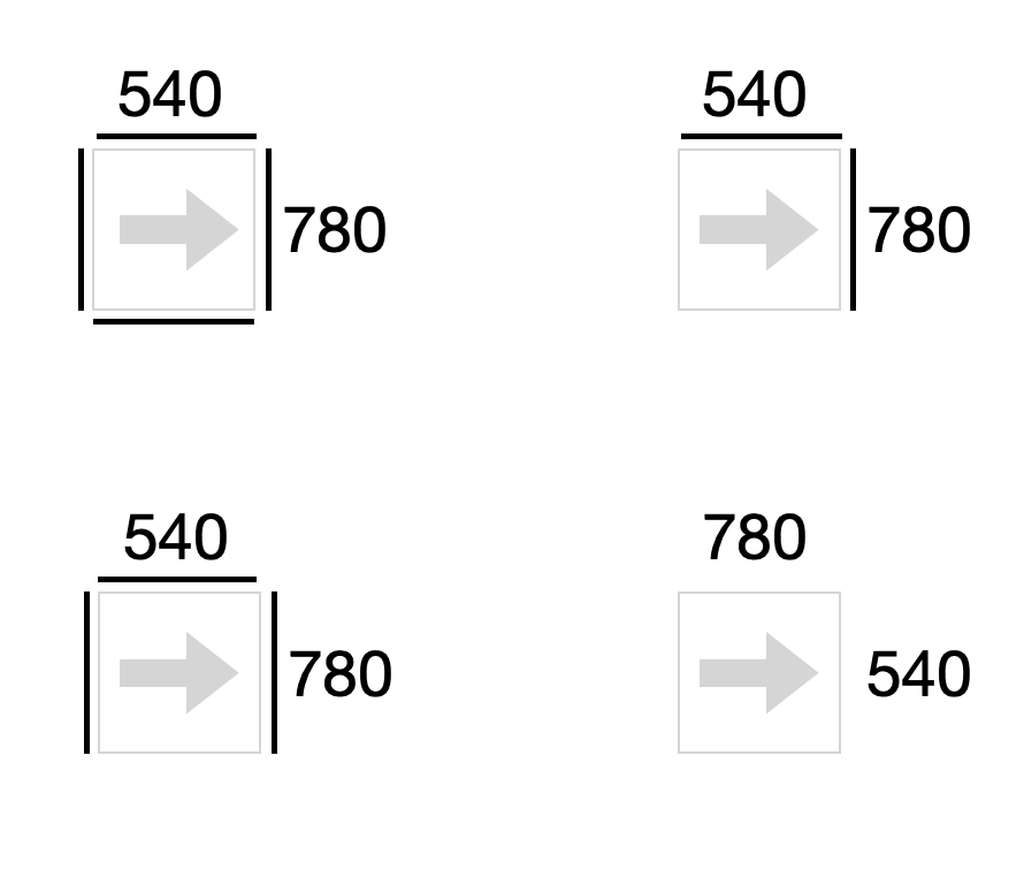

Et que penser de ça ?

EstOuest
( Modifié )

Ça me parait lisible. En noir et blanc ça doit être lisible aussi.
la première valeur de cote est représenté à l'horizontal et donc le sens du fil si il y en a un, et la 2e valeur à la verticale? c'est ça?
Sur une panneau de 800x802 par exemple il faut réduire les risques de se tromper.
merci Boris

Boris Beaulant

Oui, c'est ça. Dans tout le plugin, la longueur (et donc le sens du fil s'il y a) est toujours à l'horizontal.

Après, on peut sinon remettre la flèche et les côtes. Mais si la pièce est pas large, ça passe pas trop.

La couleur est personnalisable :)

Boris Beaulant
( Modifié )

Sur une panneau de 800x802 par exemple il faut réduire les risques de se tromper.

Il sera possible de placer les dimensions comme ça :

EstOuest

Ha oui j’aime bien les dimensions orientées sur le panneau :)
Merci c’est super chouette

Connectez-vous pour ajouter un commentaire.
0
Cinq Sens du Bois

Bonjour,
Un détail, mais qui je crois serait utile, serait de pouvoir également changer la couleur du fond de l'étiquette.
Bravo pour ce gros bouleau, qui sera apprécié de beaucoup ;).

Boris Beaulant
( Modifié )

Oula, tu paies pas les cartouches toi ... :) ?

La couleur du texte ne suffit pas ?

Cinq Sens du Bois
( Modifié )

Eh si je les paye ! XD
C'est juste une suggestion hein, je te laisse juge de la pertinence ;) !

Je me disais juste que souvent j'ai plusieurs projets en cours. Sur mes 2 projets, je vais avoir la même nomenclature. Même si j'ai une indication du projet en cours écrite sur l'étiquette, disons que ca m'arrangerait de pouvoir distinguer très rapidement la planche A du projet 1 de la planche A projet 2.

Un fond de couleur commun à toutes les étiquettes de mon projet m'aiderait à le faire, il me semble. :)

Martin Müller

En imprimant les étiquettes depuis le calepinage (supposons commun aux deux projets pour l'example), ça nous posera le problème de devoir ajouter une fonction qui décide à quel projet une pièce appartient afin d'utiliser le bon format d'étiquette.

En utilisant des tags par projet, on pourra l'imprimer sur l'étiquette sans devoir distinguer entre deux formats.

Boris Beaulant

Je comprends ton besoin. Il me semble qu'il est "solutionnable" par la seule couleur du texte quand même.

Pour être franc, je ne me vois pas intégrer une fonctionnalité qui peut aller vers une consommation inutile de l'encre et donc un peu plus rapidement de déchet de cartouche pour notre belle planete. Alors, c'est certain qu'à l'échelle des utilisateurs d'OCL, c'est ridiculement rien. Reste que si tout concepteur à cette démarche, ce n'est plus rien :)

Noobodyy

Hello.
Concernant la couleur du fond, une solution alternative est de prévoir du papier de couleur vierge.

Cinq Sens du Bois

Boris Beaulant je comprends la démarche, et en fait oui, la couleur du texte pourra suffire. Ou la solution du papier de couleur, très bien aussi ;). Ou encore des post-its (il en existe des réutilisables ;) ).

Je dévie un peu mais pour aller dans ton sens de cette démarche de moins de papier, saches que tu as au moins un utilisateur qui utilise sa liseuse pour lire ses plans / fiches de débit ;). Je trouve ça idéal en fait : c'est super solide, parfait pour lire, avec une faible consommation. Et ca vole pas partout !

Bref, là où je veux en venir c'est juste pour te sensibiliser à ce format, parce qu'on a tendance à l'oublier.
Je ne dis pas qu'il y a un quelconque dev à faire, mais je mets juste ce message pour placer une petite graine d'idée si jamais un jour... Je crois beaucoup dans les formats epub car ils sont très pratiques (liens, taille et choix de la police de caractères, etc). Le format PDF est supporté, mais beaucoup moins pratique (ce sont en gros des feuilles A4 sur lesquelles on doit souvent zoomer, alors que l'epub s'adapte à l'écran).
Donc je pense être à peu près le seul à faire ça (utiliser une liseuse pour les plans à l'atelier), mais bon, pour suivre ton raisonnement auquel j'adhère, si on était plus nombreux, ca ferait moins de papier, peut-être aussi plus de développements autour du format epub (mon idéal : des images de plans qui soient dans un genre de format vectoriel qui serait un jour supporté sur les epubs). Mais bon, je sais même pas si c'est possible techniquement, et je n'ose imaginer le boulot derrière un truc comme ça, mais ce serait couteux (je le sais, je suis développeur !).
En tous cas, encore une fois merci pour les devs, mais aussi pour ton écoute de nous autres, tes utilisateurs ;) !

Connectez-vous pour ajouter un commentaire.
0
Neo29

Bonjour,

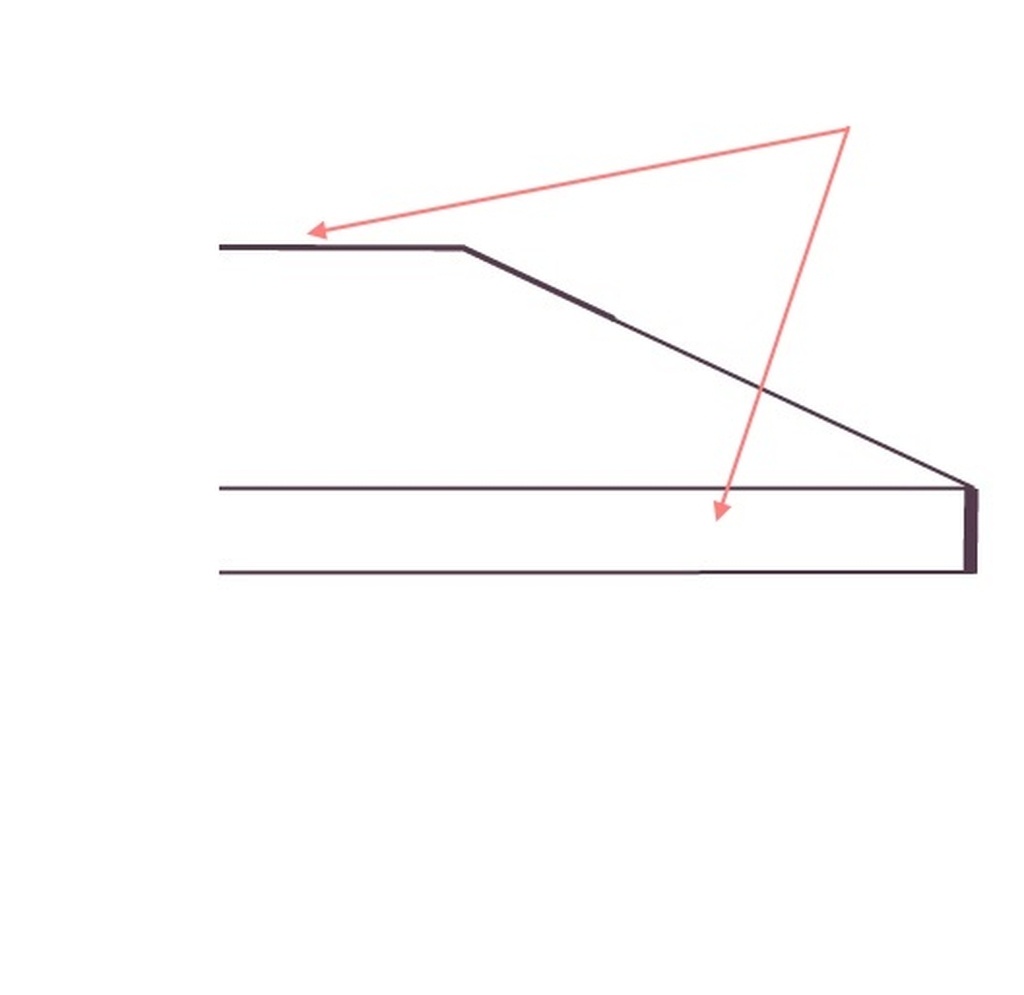

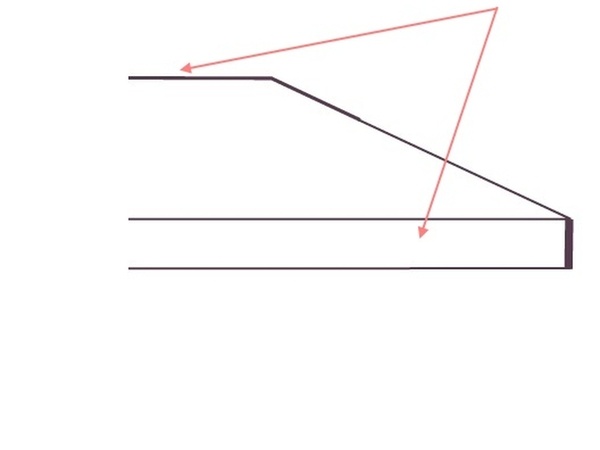

Voici l'image que l'on trouve chez mon fournisseur pour le placage des chants.

Boris Beaulant
( Modifié )

Merci Neo29. C'est pour indiquer quel chant est à plaquer ??

Neo29

Salut Boris!!! Oui je trouve simple et efficace.

Boris Beaulant

Ok, "simple" n'est pas le mot que j'aurais employé ... hihi.

Neo29

lol😁

Connectez-vous pour ajouter un commentaire.
0
Jalma

Salut Boris

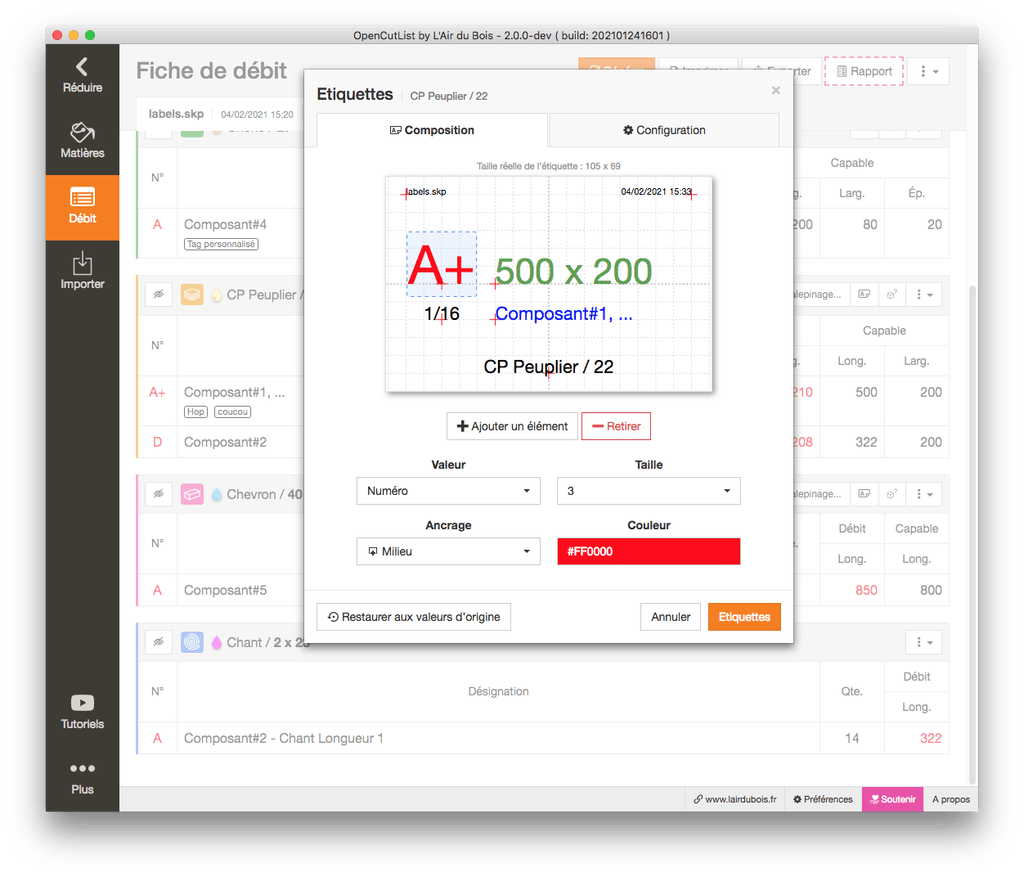

J'aime bien la 4 avec l'epaisseur et l'essence en plus, peut-être
Maintenant il faut que ça reste assez clair, si ça fait gros paté c'est dommage

Jalma

ou le choix du roi ! 3 versions

Boris Beaulant
( Modifié )

Maintenant il faut que ça reste assez clair, si ça fait gros pâté c'est dommage

Ca devrait être libre à chacun de faire son paté, parce que de ce que j'ai fait pour l'instant, c'est l'utilisateur que choisi et place les champs qu'il veut voir :)

Boris Beaulant

Mise en images :)

vimeo.com/507253914

Jalma

Si on peut configurer soit même son étiquette c'est juste parfait !
Que demande le peuple !😁

Connectez-vous pour ajouter un commentaire.
0
Satemorej

Bonjour Boris,
les infos que j'utilise régulièrement :

  • numéro de panneau
    • ex sur un projet récent
      P0 à P7 = CP bouleau AB/B 18 mm
      P8 à P29 = CP bouleau BB/BB 18 mm
      P30 = CP bouleau 15 mm
  • nom de la matière
  • épaisseur de la matière
  • le repère dans la liste de débit
  • numéro de la pièce / nombre total de cette pièce
  • nom de la pièce (= nom du composant sketchup)
  • dimensions de prédébit
  • dimensions finales

le tout avec un peu de couleurs pour faciliter la lecture pendant le travail.
bonne journée

Boris Beaulant
( Modifié )

Merci Satemorej !

Question curieuse, à quoi te sert le numéro du panneau ?
Une fois coupé, quel intérêt y a-t-il à savoir de quel panneau vient la pièce ?

Satemorej

Une fois coupé ? à rien c'est sûr.

C'est plutôt en mode préparation que cela nous a été utile sur un gros projet (beaucoup de panneaux, plusieurs opérateurs au prédébit).
Avec mon confrère, nous avions choisi de coller toutes les étiquettes à l'arrivée des panneaux et de stocker tous les panneaux numérotés dans un rack. Ensuite, en fonction de la phase courante du projet, les opérateurs sortaient tel ou tel panneau du rack pour le débiter.

Si nous n'avions pas choisi d'étiqueter au préalable, le numéro de panneau n'aurait pas été utile.

Connectez-vous pour ajouter un commentaire.
0
José Das Neves

Salut
Le label aussi. Lors du montage ce serait bien de pouvoir séparé le label " meuble haut" du "label meuble bas " par exemple

Boris Beaulant

Merci José Das Neves !

Ceci peut être indiqué dans le nomage de la pièce. Ce qui ferra apparaitre l'info sur l'étiquette.

Exemple : nom = meuble1.haut.etagere

José Das Neves

J'ai pas bien compris à quoi sert le label alors.

Boris Beaulant

Je sais pas trop ce que tu appelles "label" ?

Connectez-vous pour ajouter un commentaire.
