Grenouille de charpentier

Bonjour à tous quelqu'un aurait il le plan et le débit des bois pour réaliser une grenouille de charpentier. Merci bonne journée à vous

Connectez-vous pour ajouter un commentaire.
?

3 réponses

1
QuentinD

Salut ! Sur cette vidéo, Mickaël Maillen utilise une grenouille, il n'explique pas la fabrication de cet outil mais avec quelques arrêts sur images tu devrais sans problème voir comment il l'a fabriqué !
Surtout si tu combines avec les plans fournis par Sylvain !

Amicalement

Mis à jour
sylvainlefrancomtois


oui la sienne aussi est sympas ! J ai connu des charpentiers qui l avaient faite en aluminium ou en plexiglas !
Tout est possible , le système reste le même !

Gloupy10


Oui en effet j'ai visionné cette vidéo de Mikaëlmerci pour vos conseils. Bon week end à vous

Connectez-vous pour ajouter un commentaire.
1
sylvainlefrancomtois

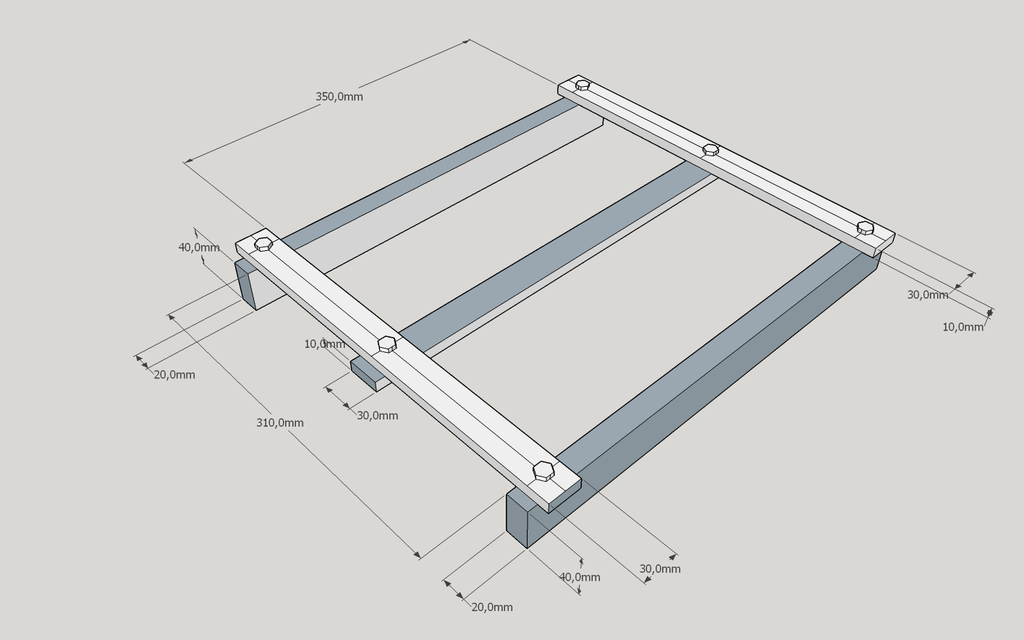

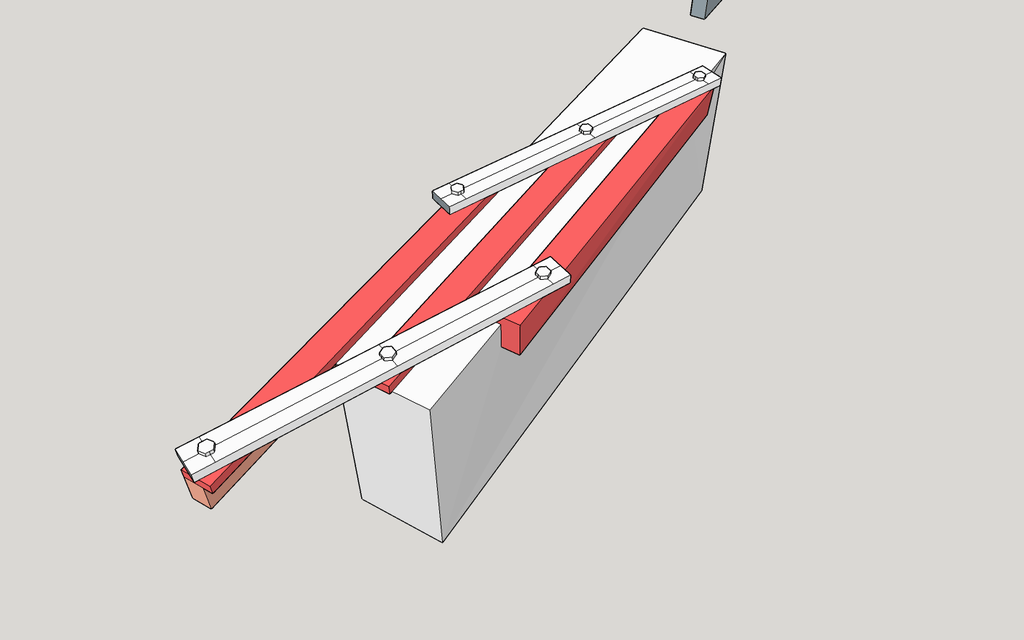

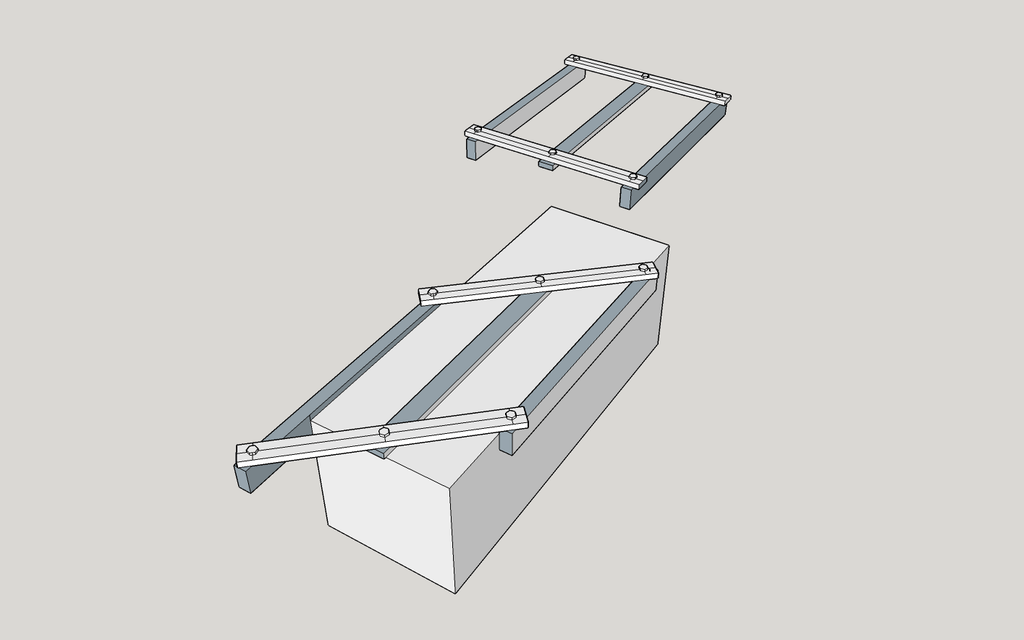

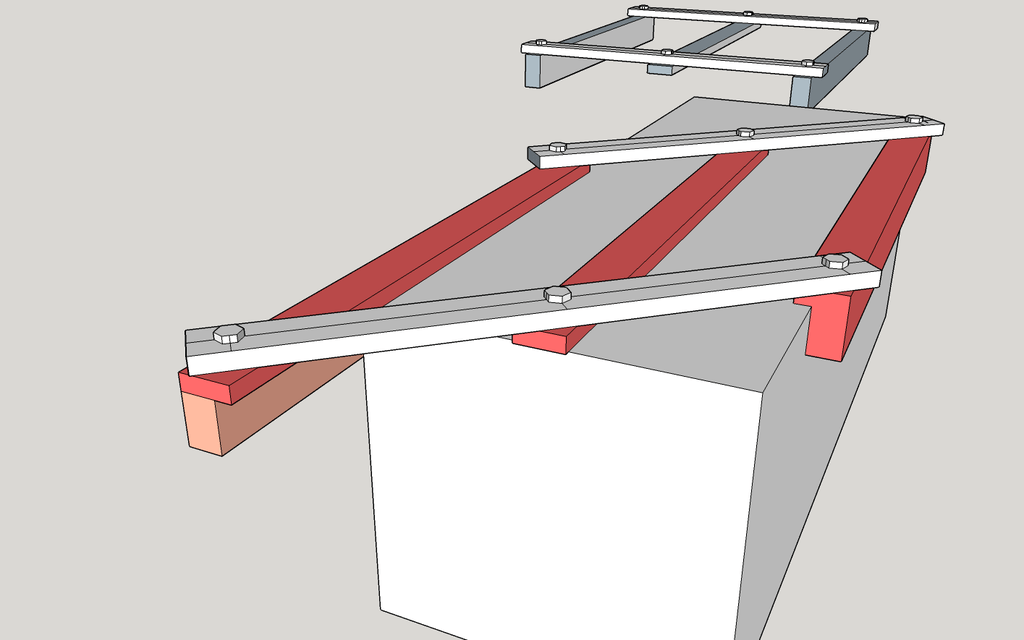

Voila à peu près celle que je m était fabriqué , elle permet de tracer des mortaises et tenons jusqu à des bois de 30 cm.

On peut aussi feuillurer les bois de rives ou fabriquer tous les bois en 10 mm et ajouter un petit tasseau pour éviter le basculement !

Mis à jour
Gloupy10


Super merci pouvez vous me communiquer les fixations que vous avez utilisées surtout celles concernant la fixation de la partie servant à tracer le tenon et mortaise . Merci Cdlt

sylvainlefrancomtois


vis/écrous et rondelles partout ! ,puis on mate un peu le filetage pour éviter le dévissage intempestif .
Sinon la combine pour être précis , c est de percer un seul bois puis de refendre ensuite comme cela ils sont tous parfaitement alignés!

Gloupy10


ok d'accord mais concernant la partie du milieu comment fais tu pour que la vis et l'écrou ne dépasse pas en dessous et que cela soit en contact avec la poutre?

titimaster


Tu noie la tête de vis dans le bois.
Pour les écrous tu peux en prendre freinés ou mettre un contre écrou pour le bloquer en position lâche.

sylvainlefrancomtois


@titimaster +1 vis fraisées ou de légères entailles dessous pour les cotés , sinon on parle d un outil de charpente , l aspect pratique et efficace priment généralement sur ce genre de détails !!

Gloupy10


ok merci

Connectez-vous pour ajouter un commentaire.
-1
sanglier

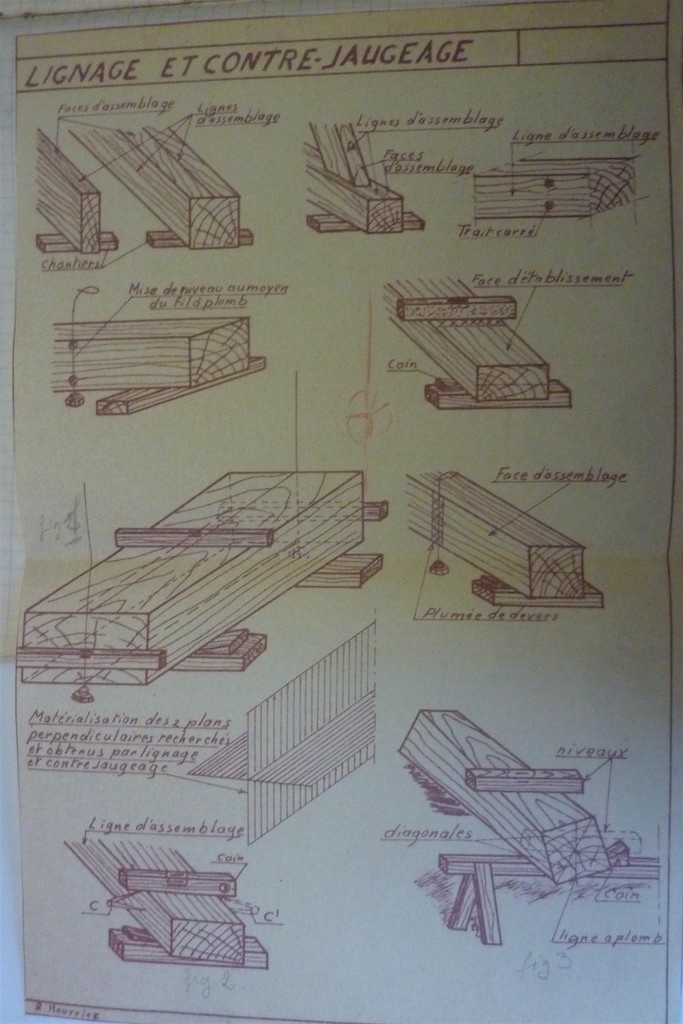

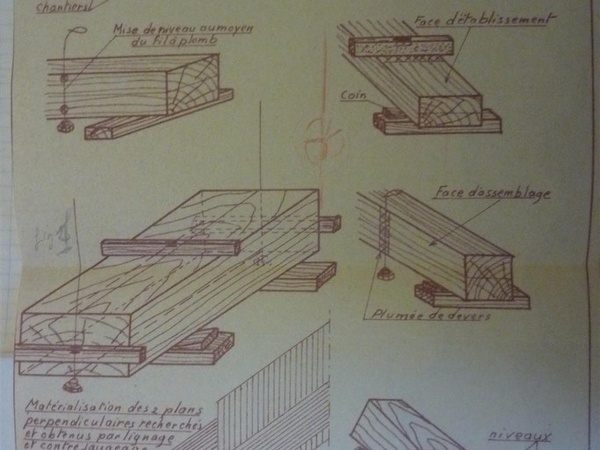

en charpente les tenons et mortaises sont toujours à cheval sur le lignage et contre jaugeage des bois et tracés avec la jauge qui correspond au ciseau-bedane utilisé (on ne trusquine pas le bois brut de scieries)

titimaster


Oui, mais bon, avec du bois équarri, on peut bien sauter quelques étapes 🤔

Gloupy10


Ok merci bonne journée

Connectez-vous pour ajouter un commentaire.
0 coup de coeur
180 vues
3 réponses
