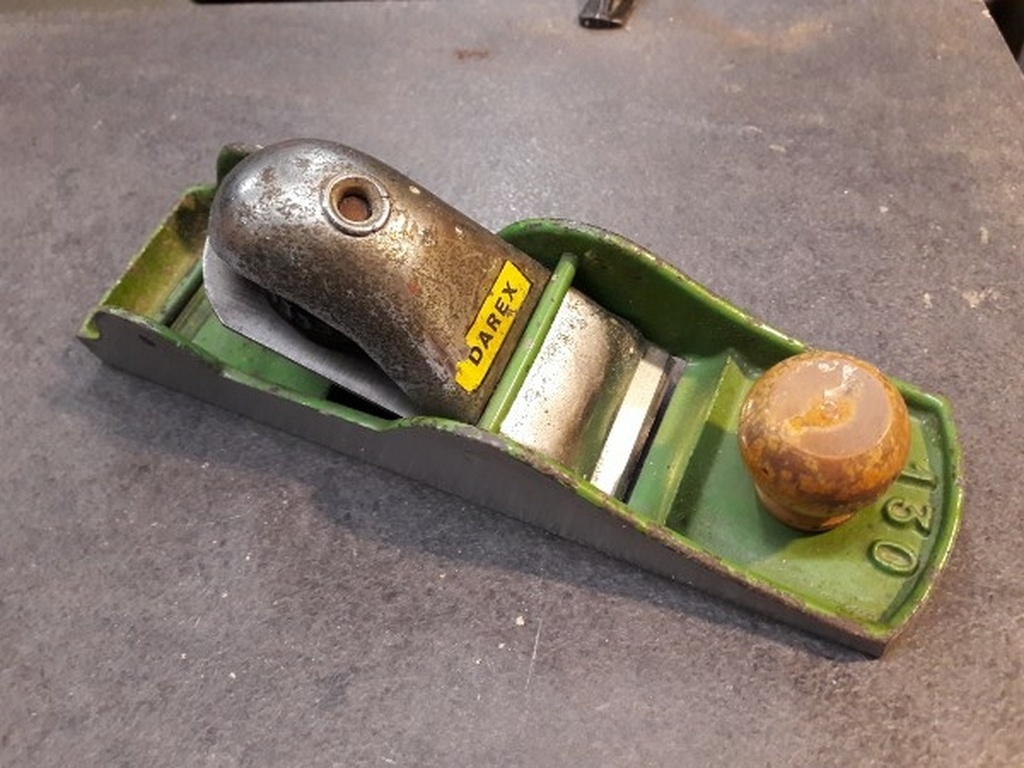

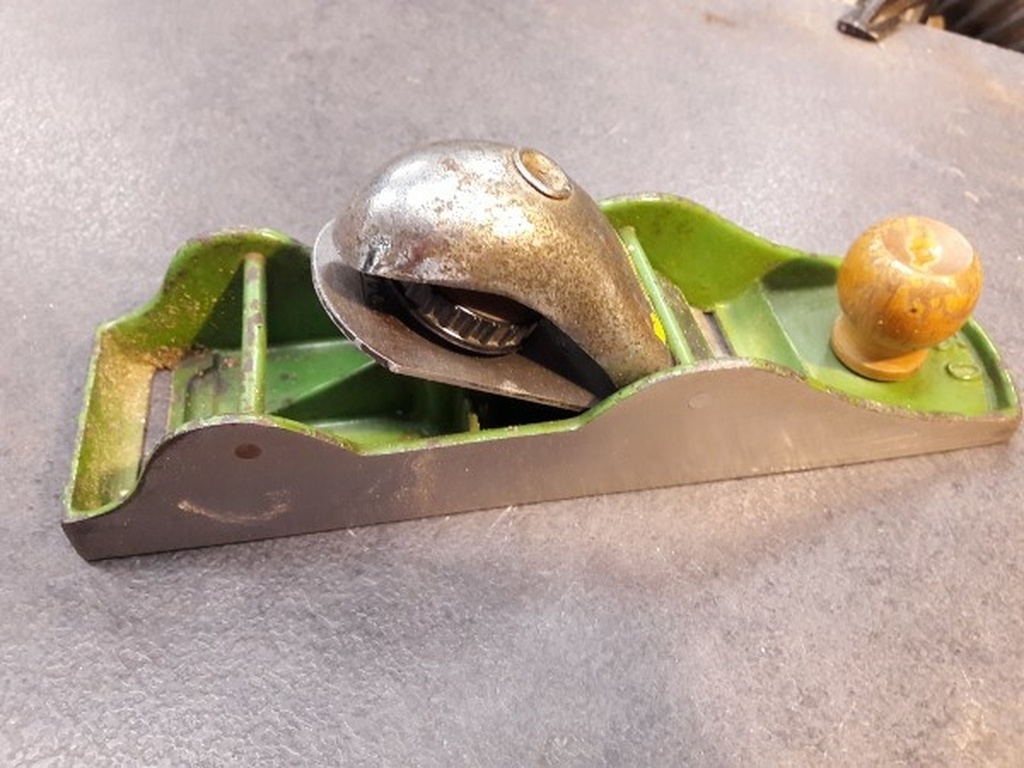

Un Darex 130 (sa restauration et son affûtage)

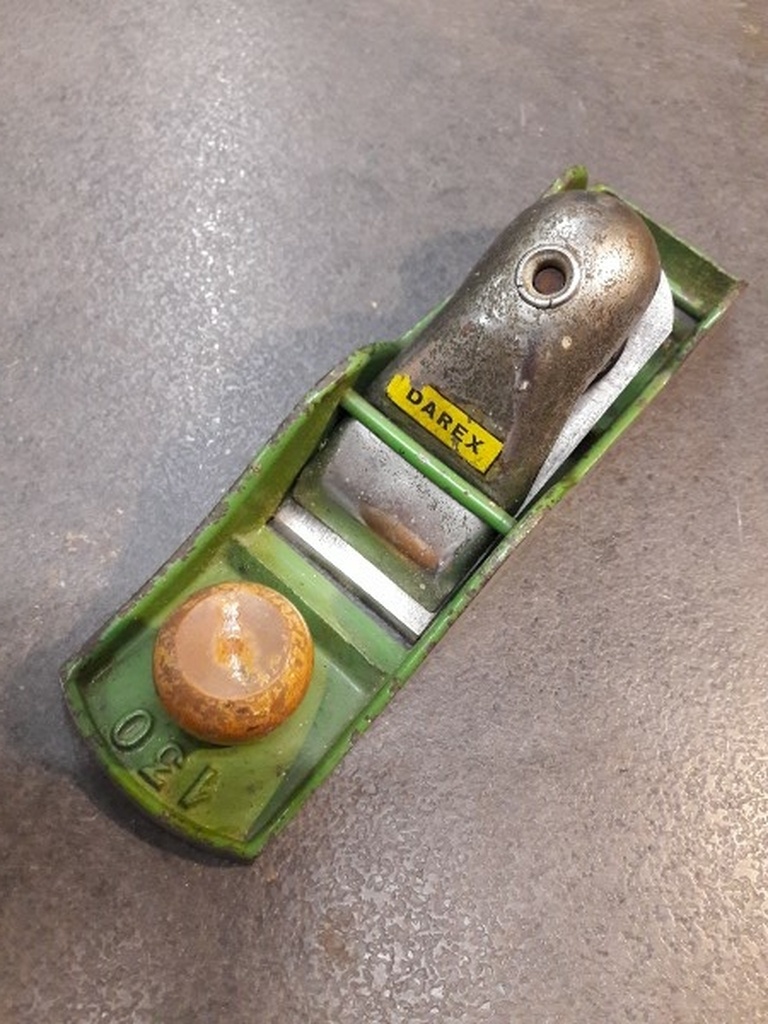

Dans ma brocante préférée, j'ai encore déniché un rabot un peu particulier.

En effet, le DAREX 130 possède un corps avec deux supports de lame. Cela permet deux montages de lame différents. L'un classique (comme sur la photo) et l'autre pour avoir la lame très proche du bout.

Mais il n'était pas tout à fait dans l'état que l'on voit sur la photo lorsque je l'ai accueilli à la maison.

Voici donc les étapes de sa restauration et donc, ma façon de procéder.

Attention, il ne s'agit aucunement de LA manière dont il faut restaurer les rabots et autres outils. C'est juste que, après de nombreux essais, c'est le processus qui me convient le mieux. Pareil pour l'affûtage qui sera décrit un peu plus loin.

Le 20 juin 2020 à 11h27

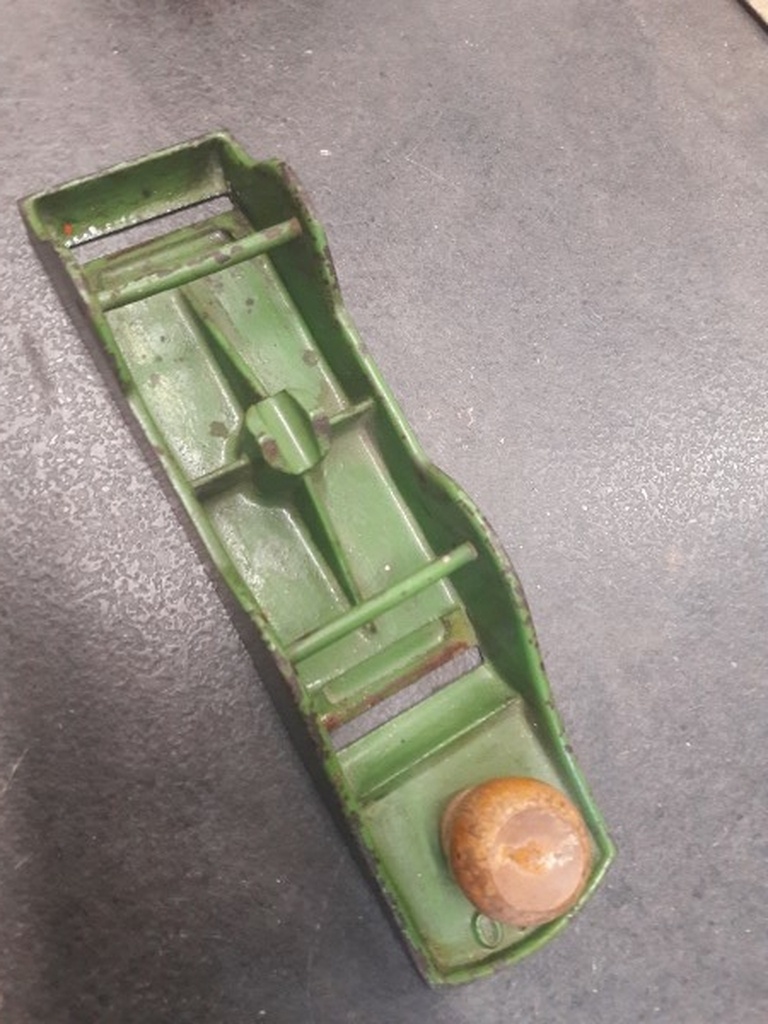

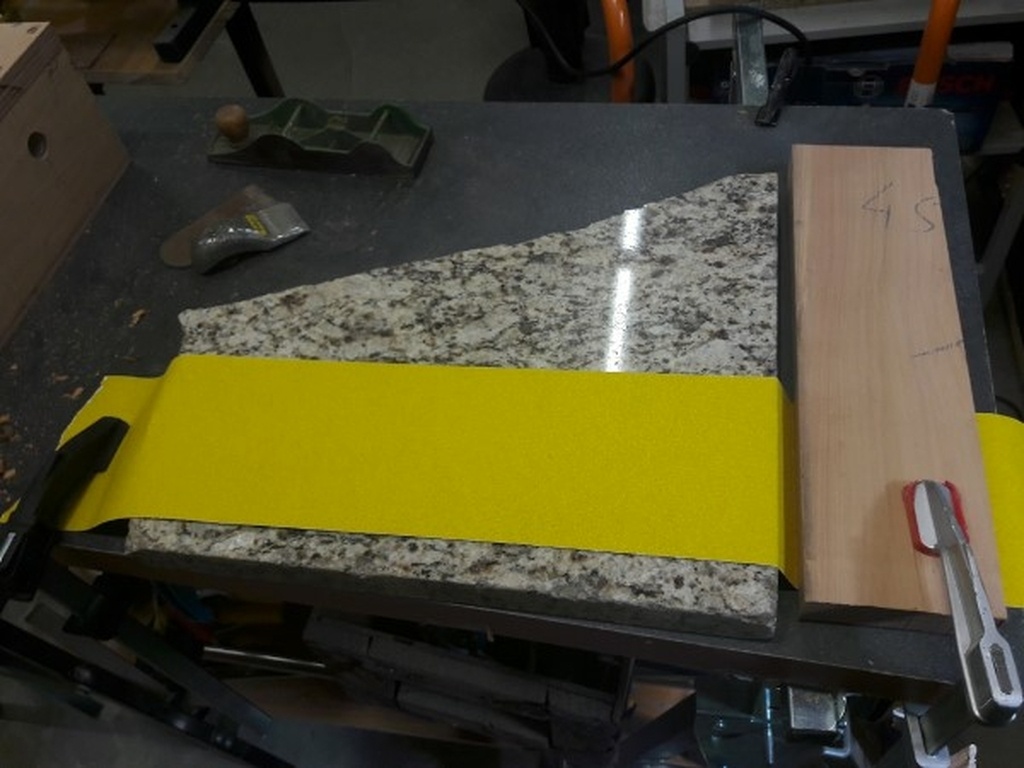

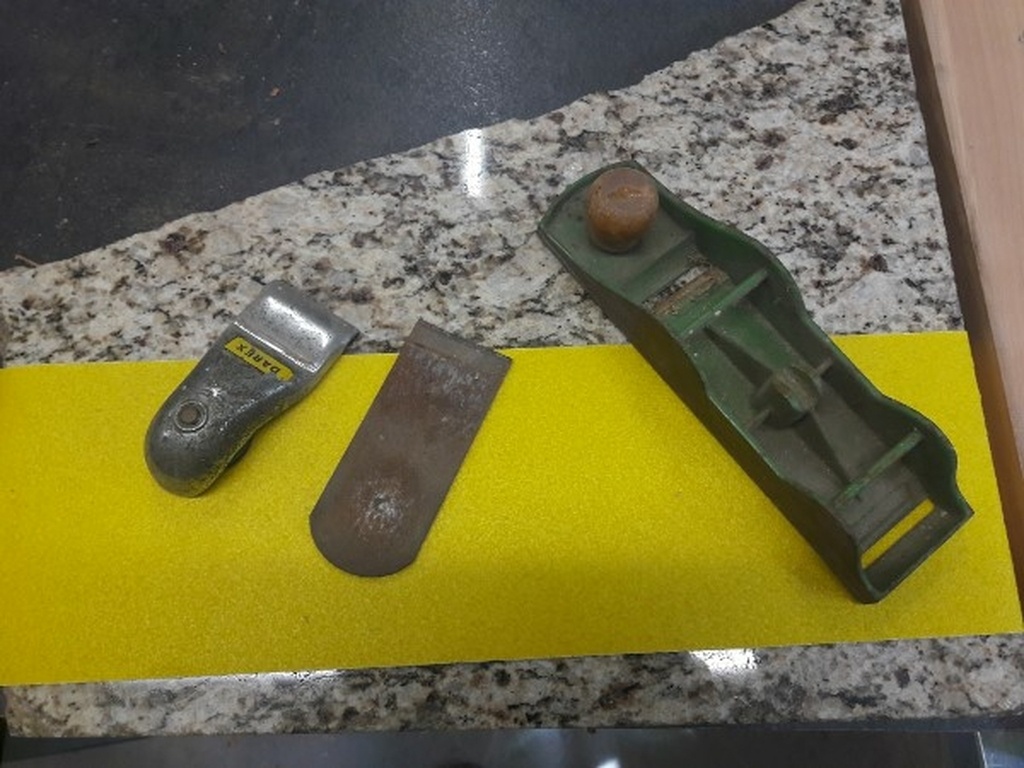

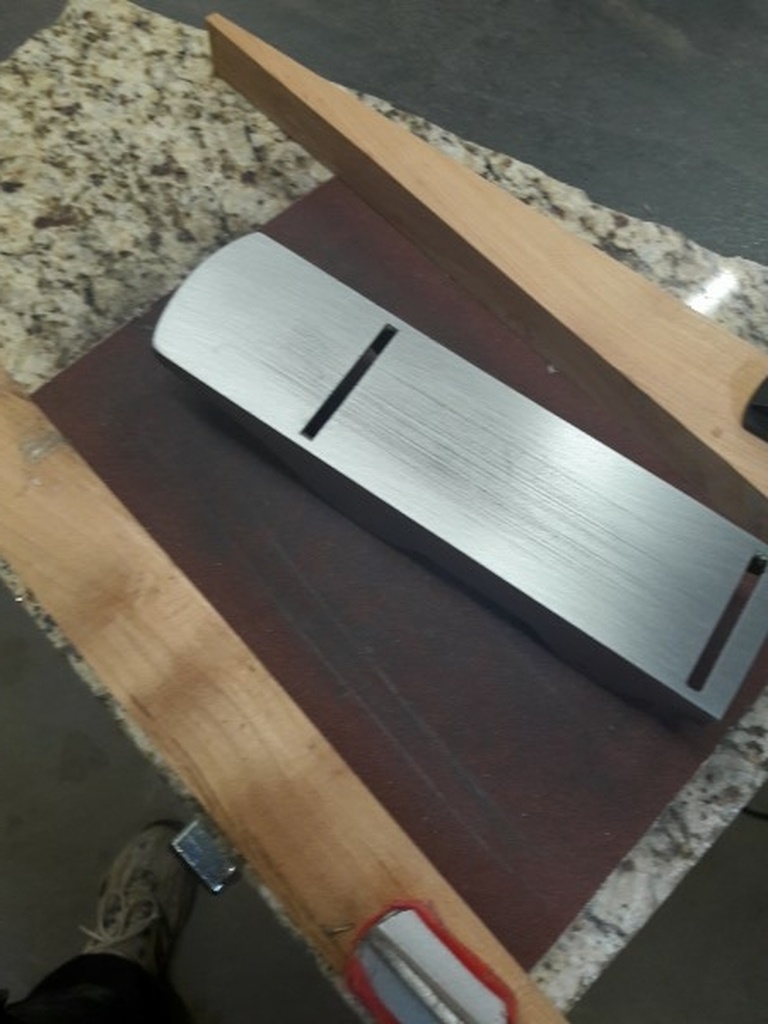

On installe le poste de rectification après avoir démonté le rabot. C'est très simple, il n'y a que le presseur, la lame et le corps.

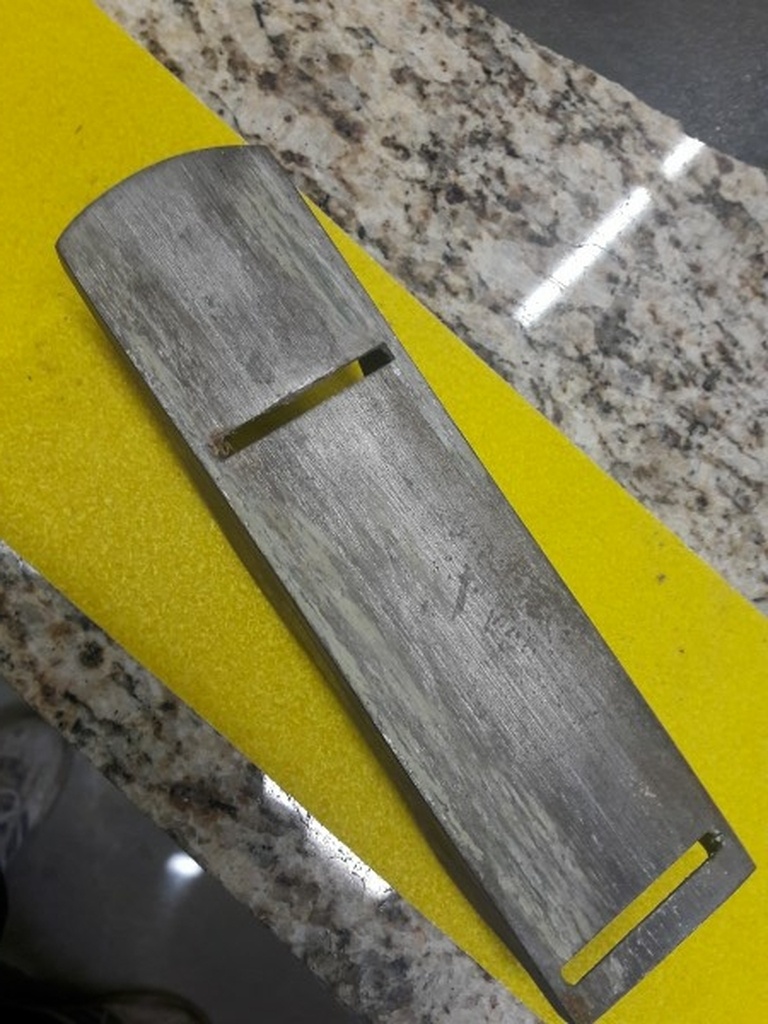

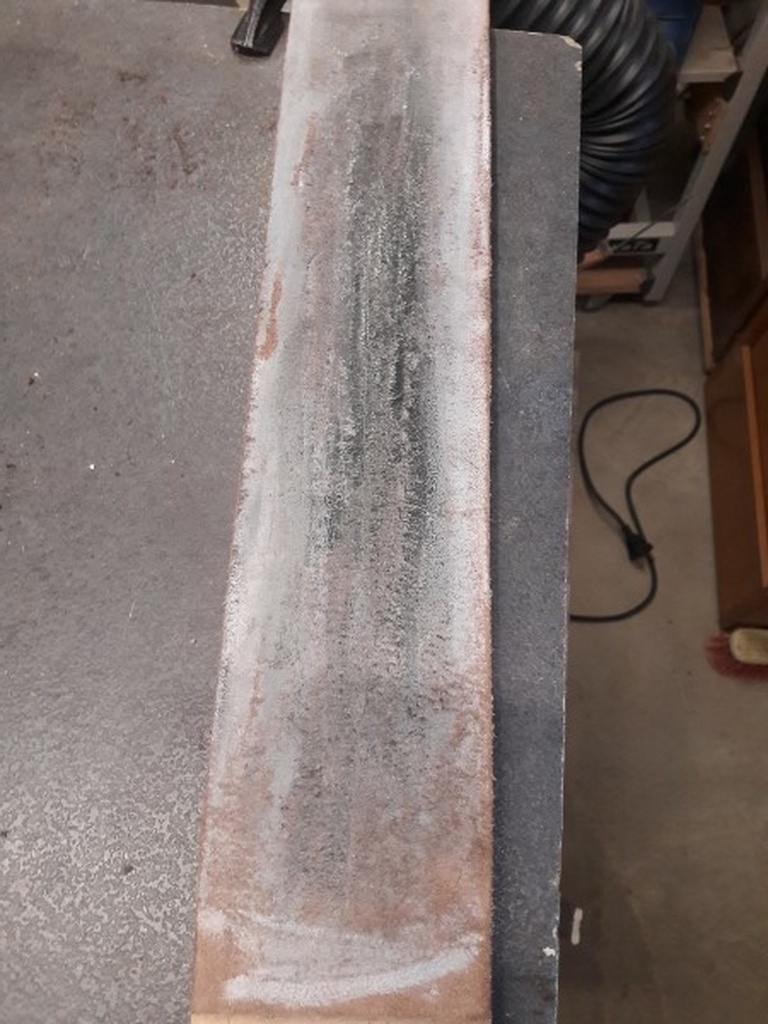

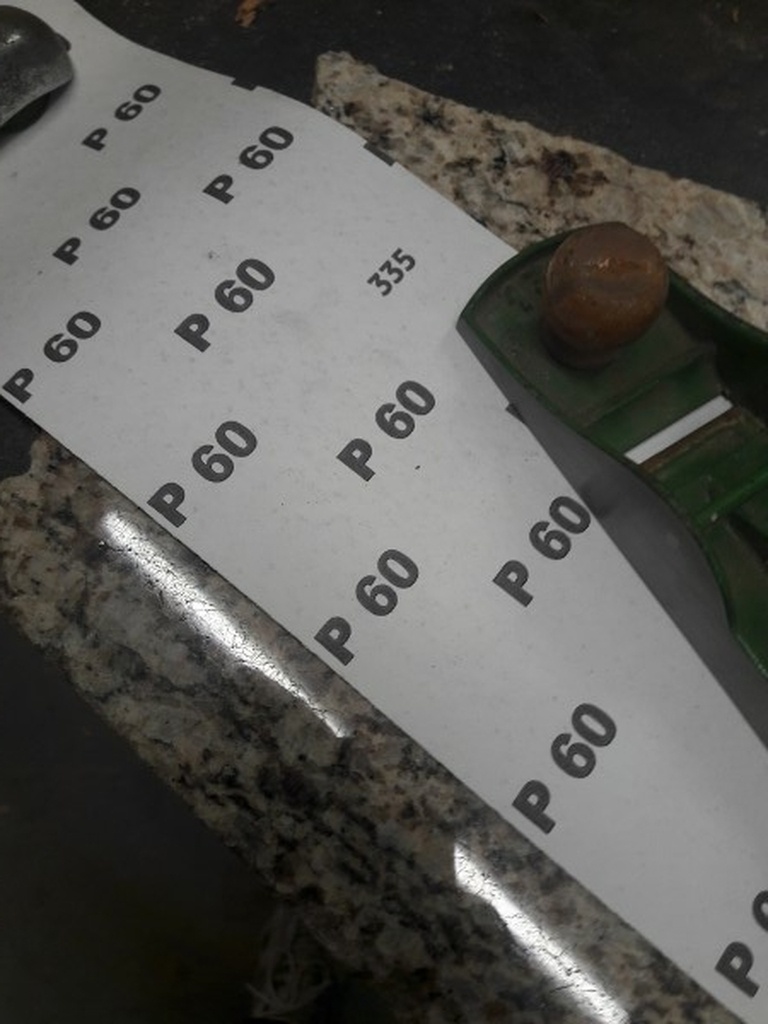

On attaque par du grain 60 sur une plaque de granite.

11h47

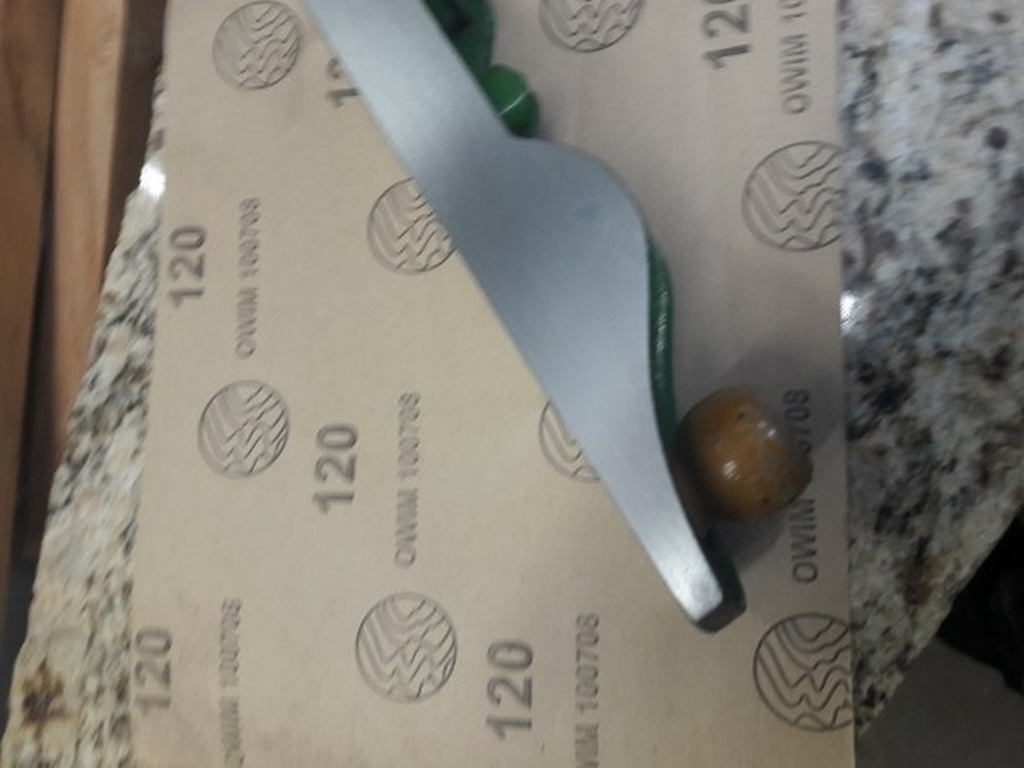

On est monté au grain 120.

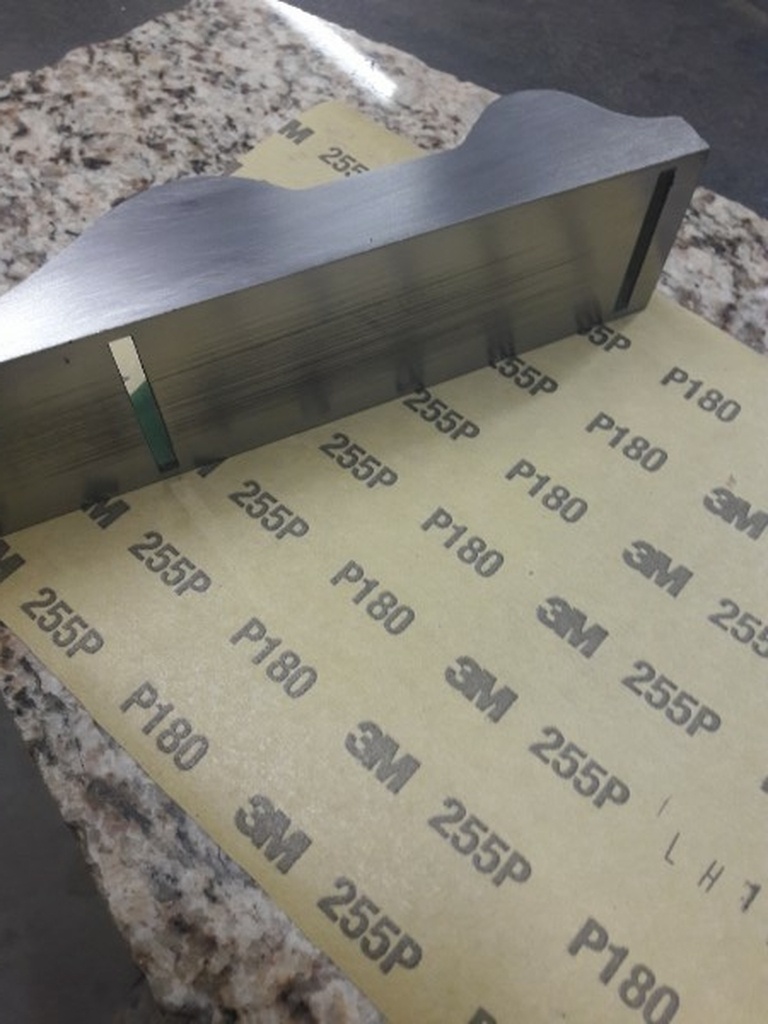

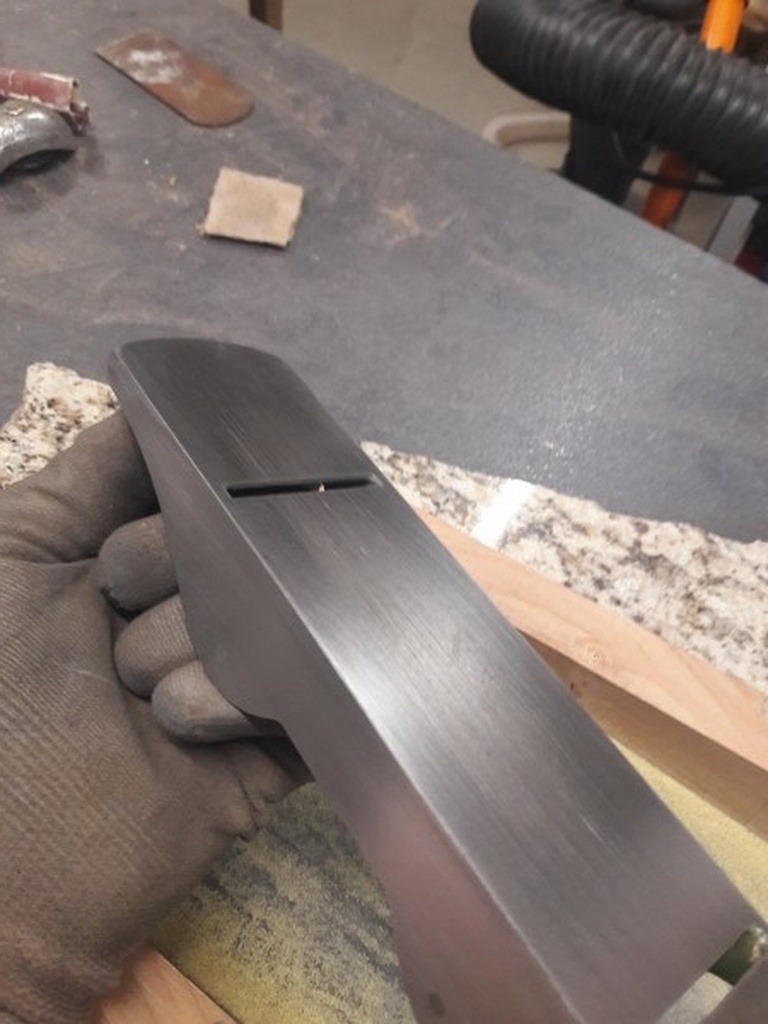

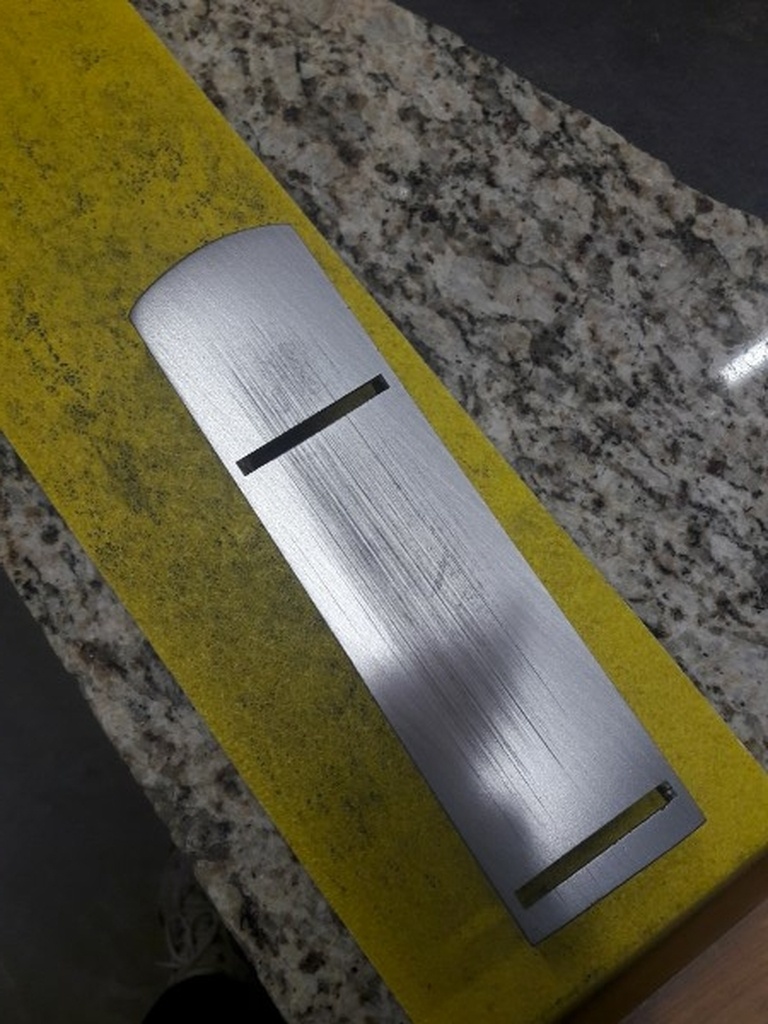

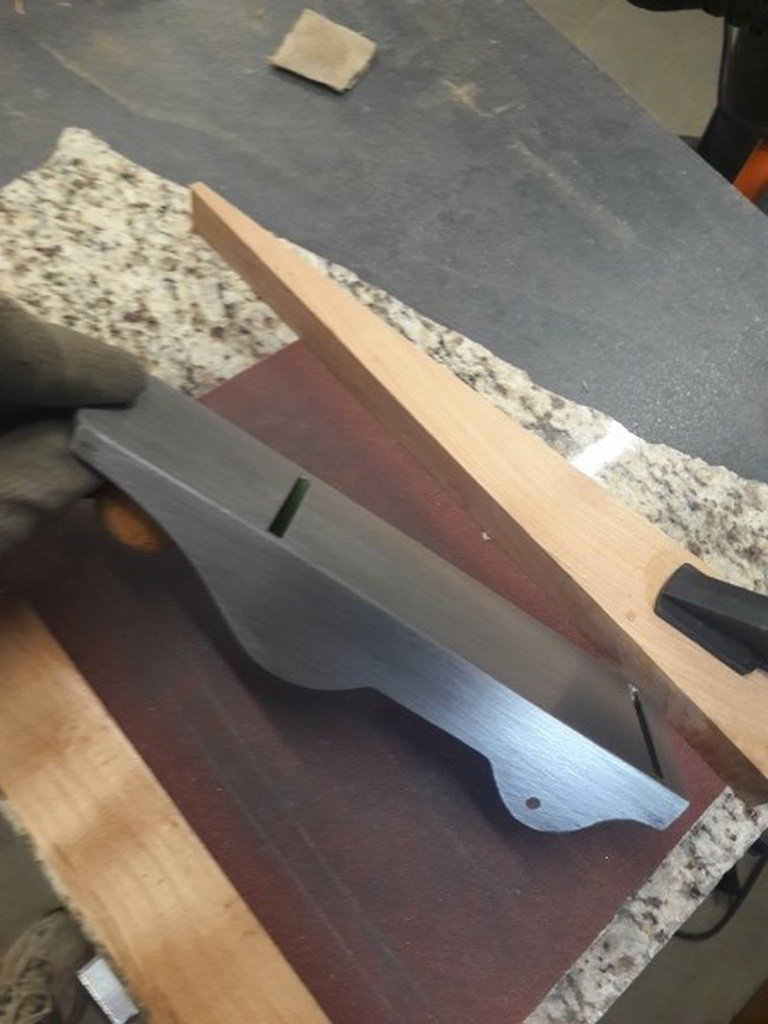

Bien entendu, je me suis occupé de la semelle mais également des côtés et des 2 bouts.

11h54

Grain 180 fait.

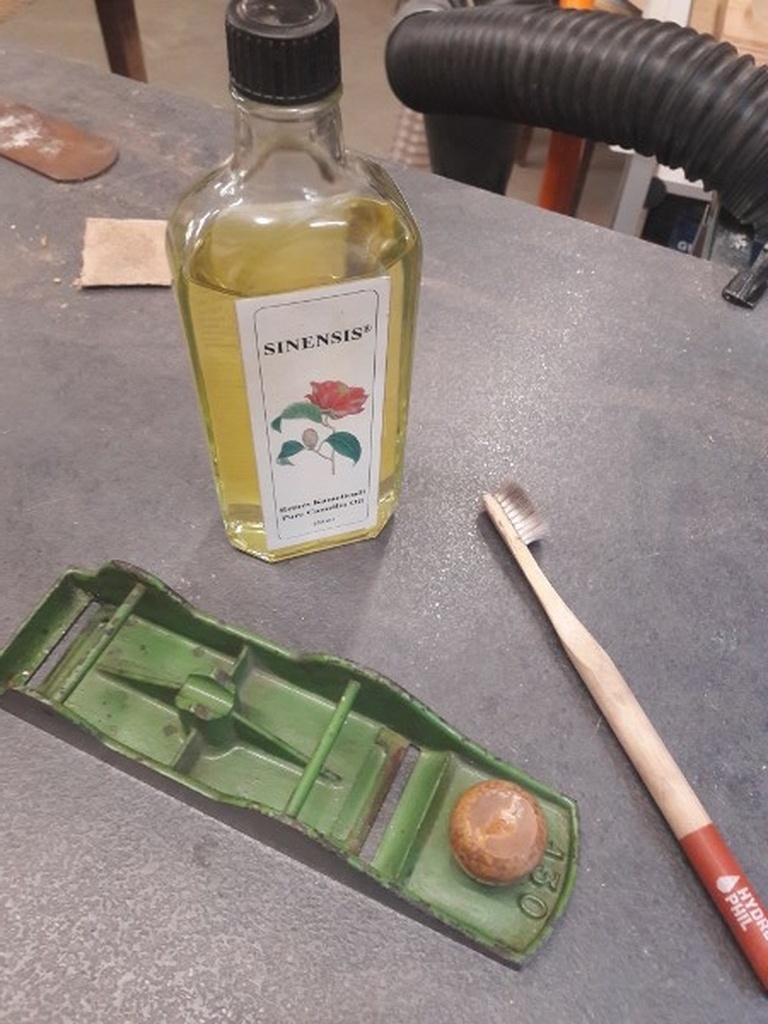

Du coup, nettoyage du reste du corps à la brosse à dent et passage d'un chiffon partout avec de l'huile de camélia.

Soit 27 minutes de boulot pas très acharné.

12h00 (midi pile)

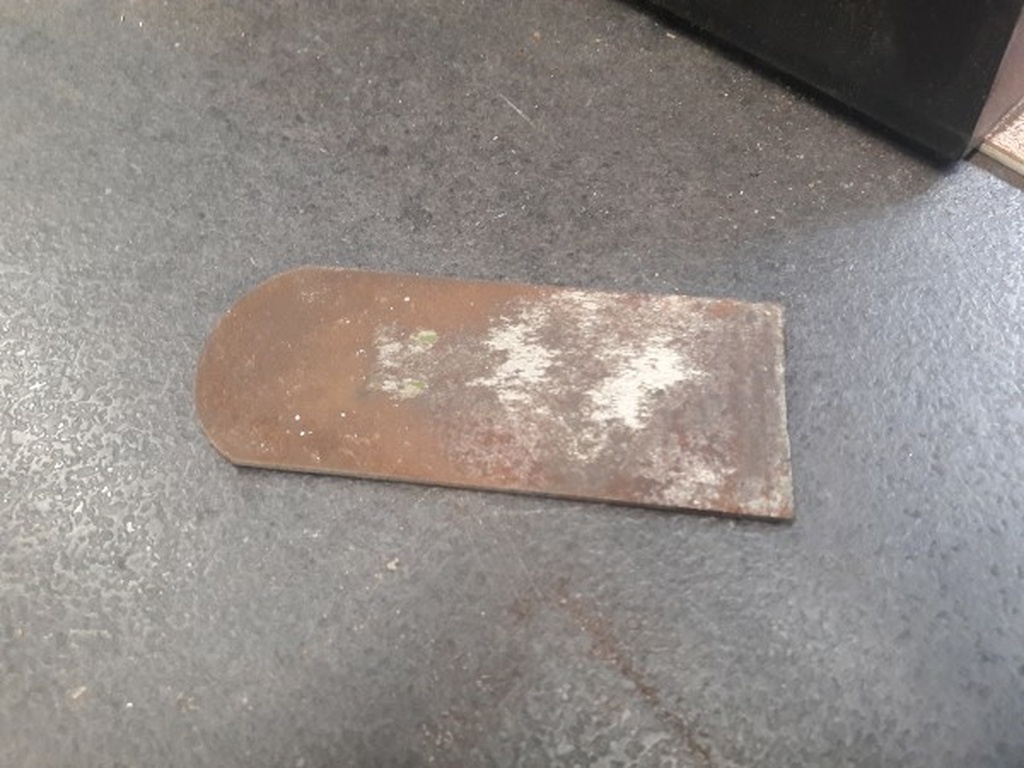

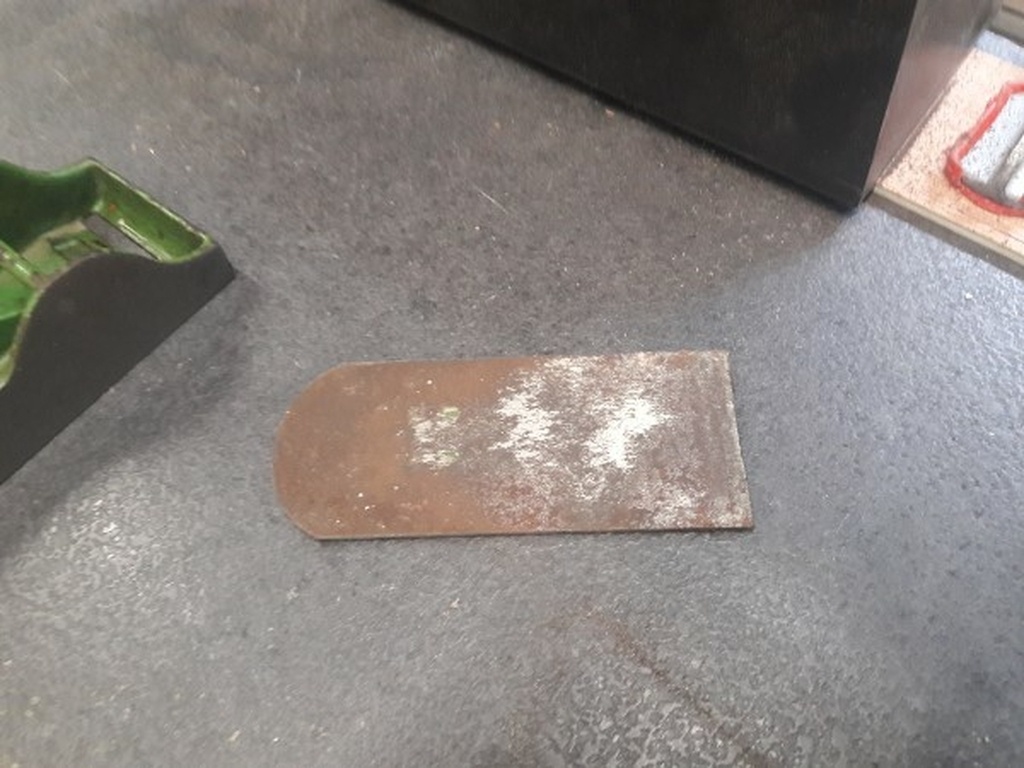

Il est temps de s'occuper de la lame (et du presseur).

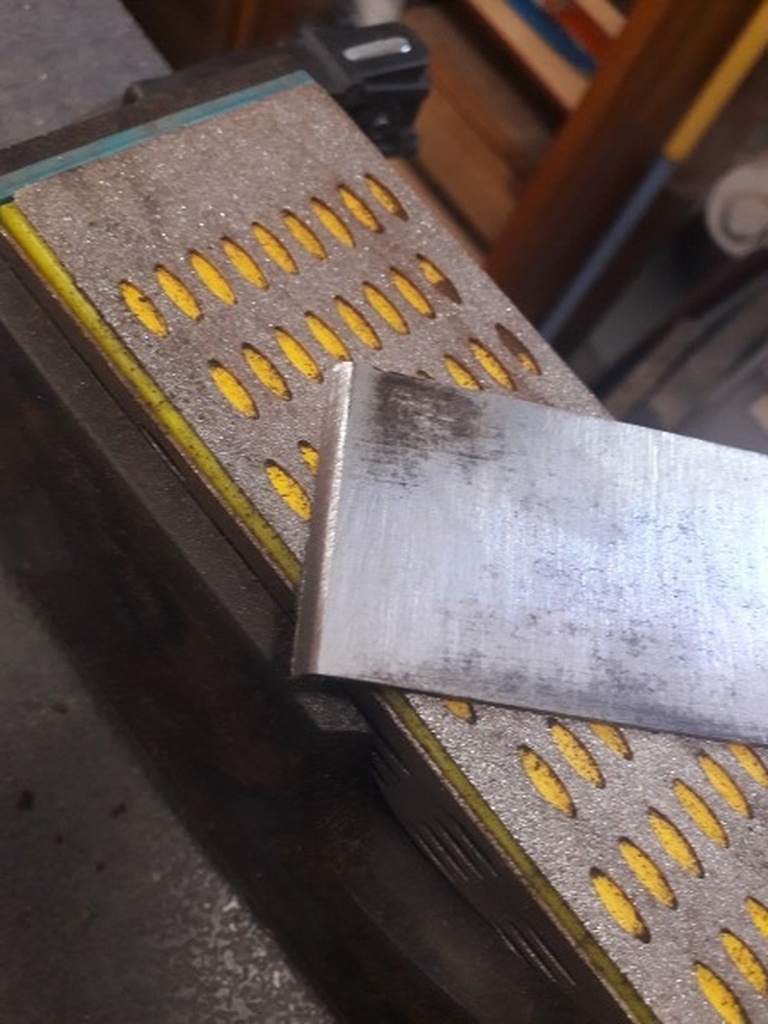

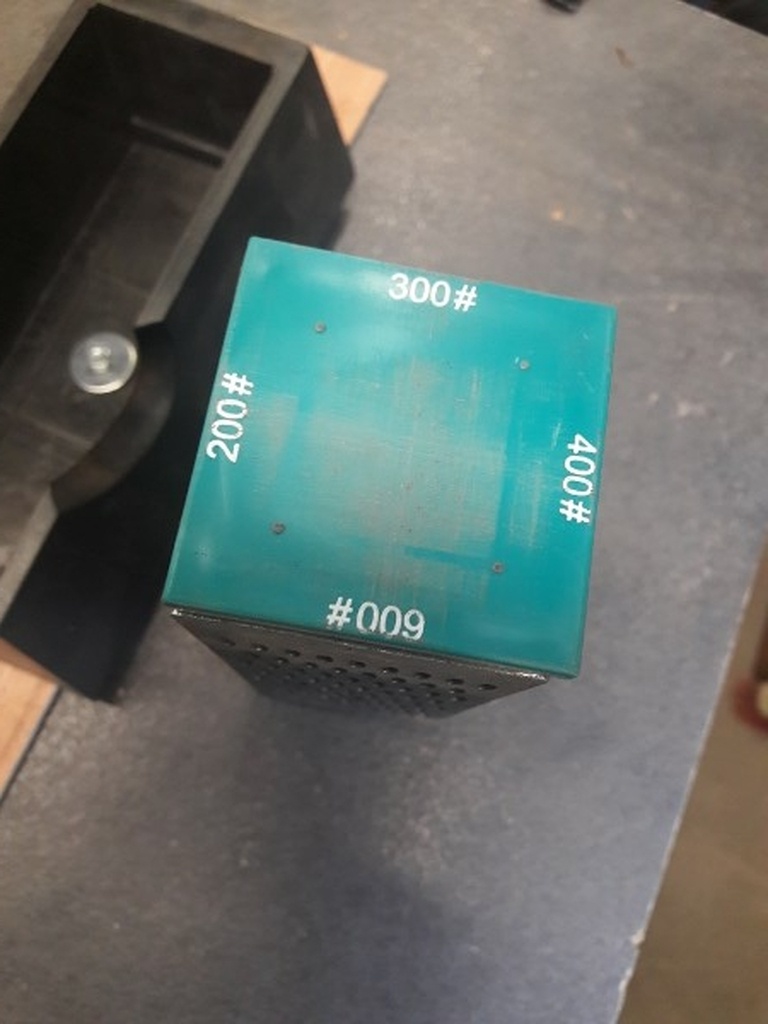

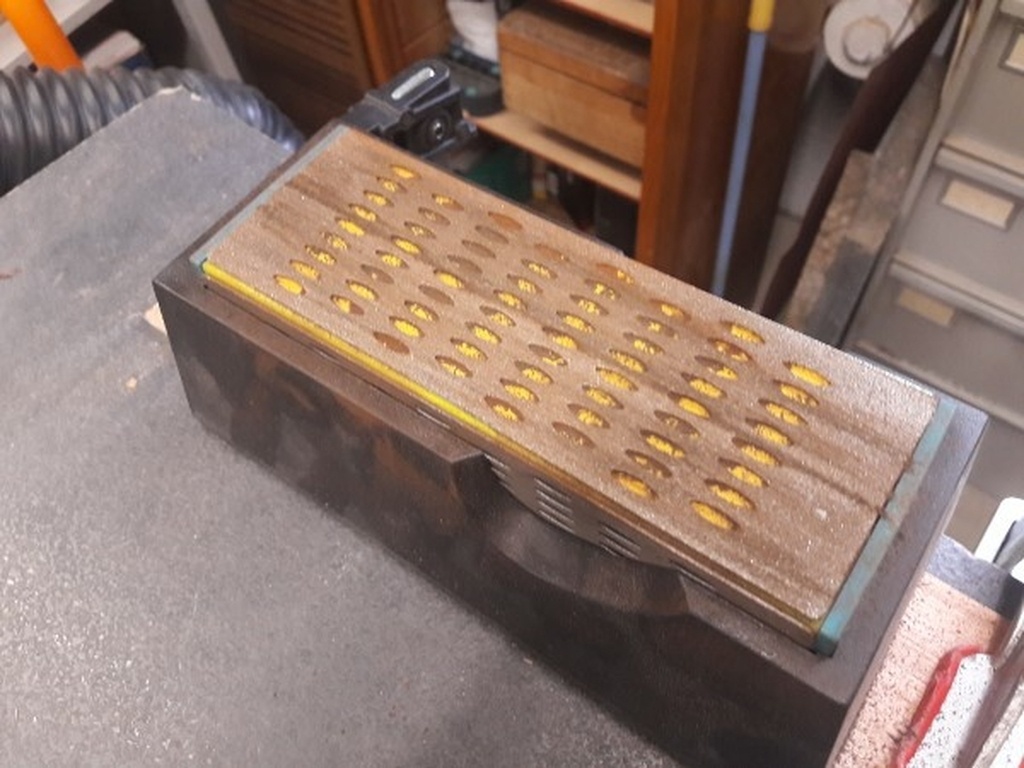

Je sors donc le bloc à poncer LEMAN dont je fais la pub régulièrement.
Il s'agit d'une "Pierre" au diamant de 4 grains : 200, 300, 400 et 600.

En réaffûtage, je recommence à 400 ou 600. Mais là, on part de loin et j'attaque directement au 200.

12h19

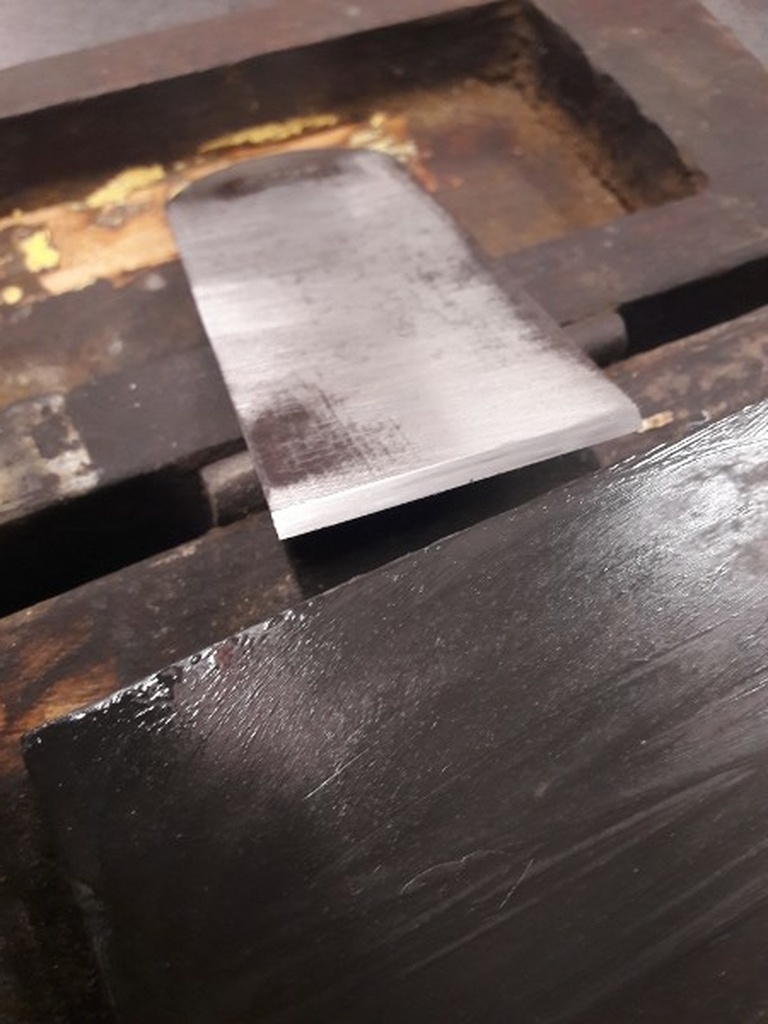

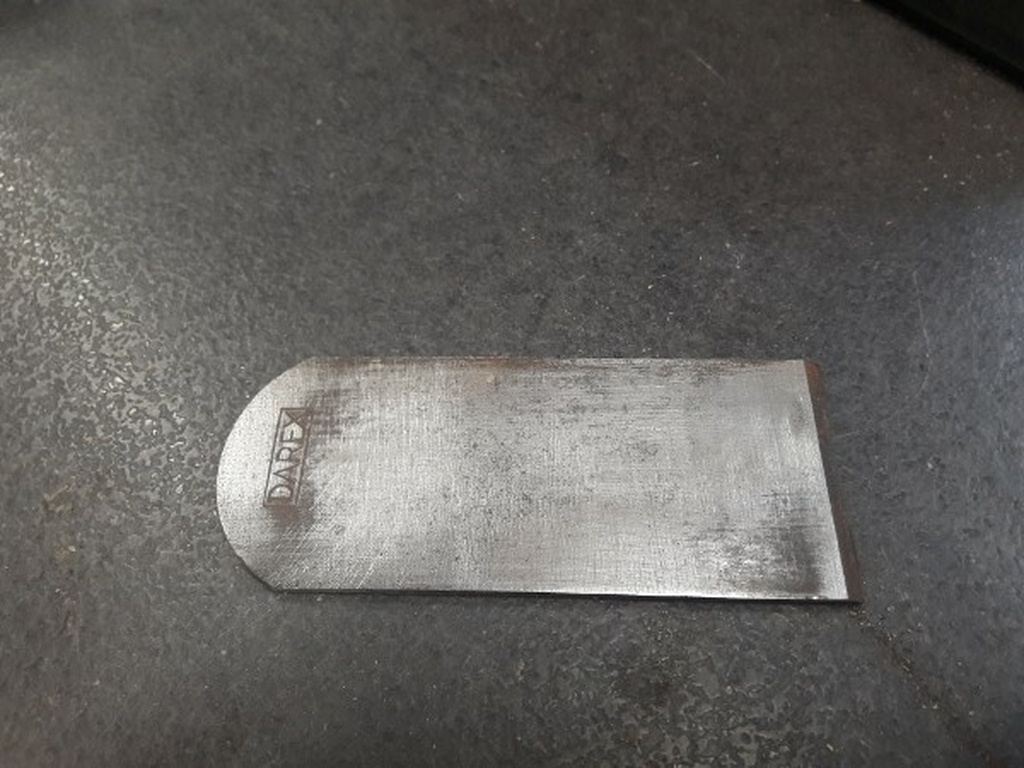

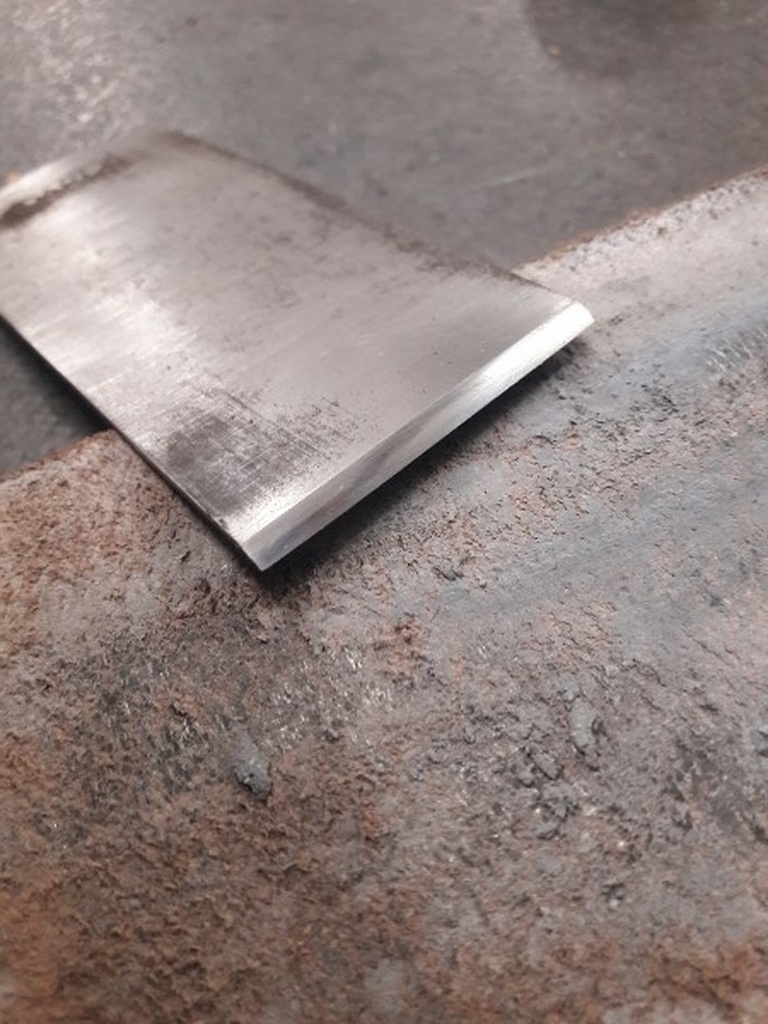

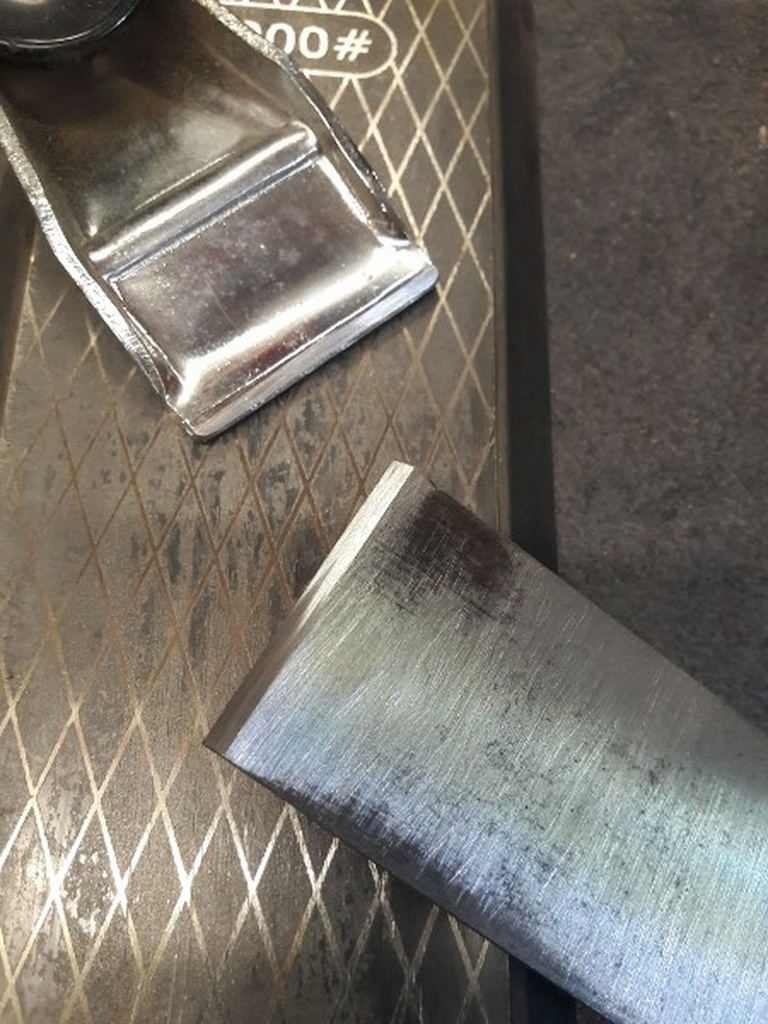

Les 3 premiers grains ont permis d'arriver à ce résultat et c'est l'heure d'aller manger.

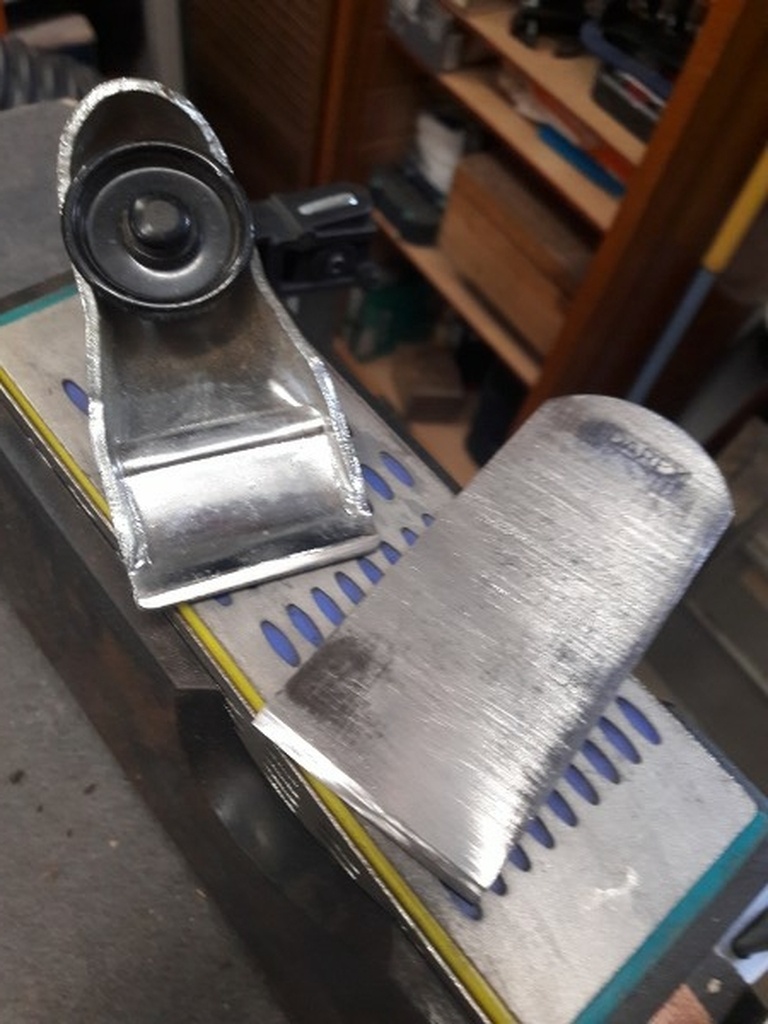

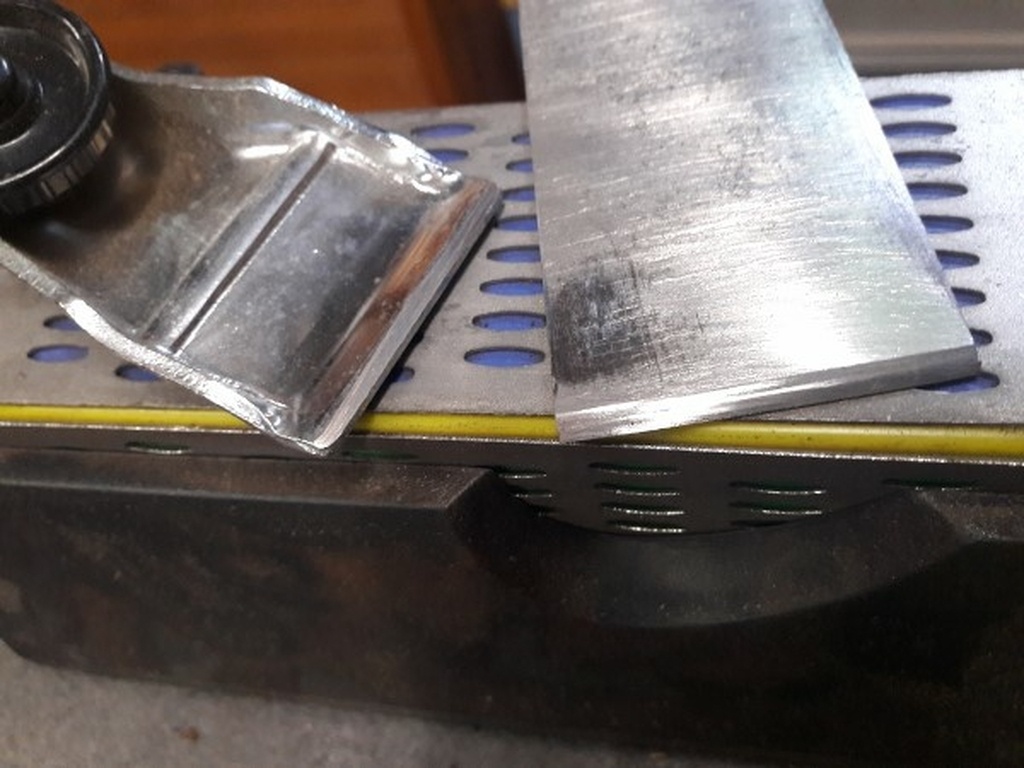

Le presseur était en bon état mais il n'était pas ajusté au fer.
Du coup, il est passé lui aussi sur tous les grains au fur et à mesure.

14h23

Passage au grain 600.

Puis je sors la pierre diamant 400 / 1000 mais je ne me sers que de la face à 1000.

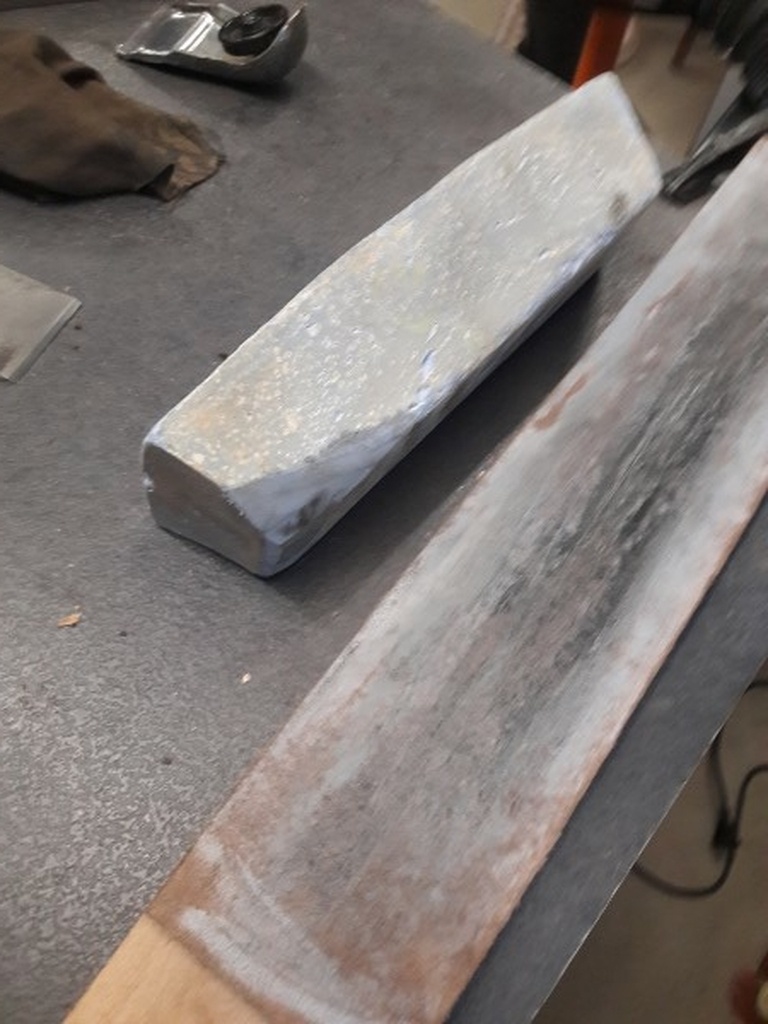

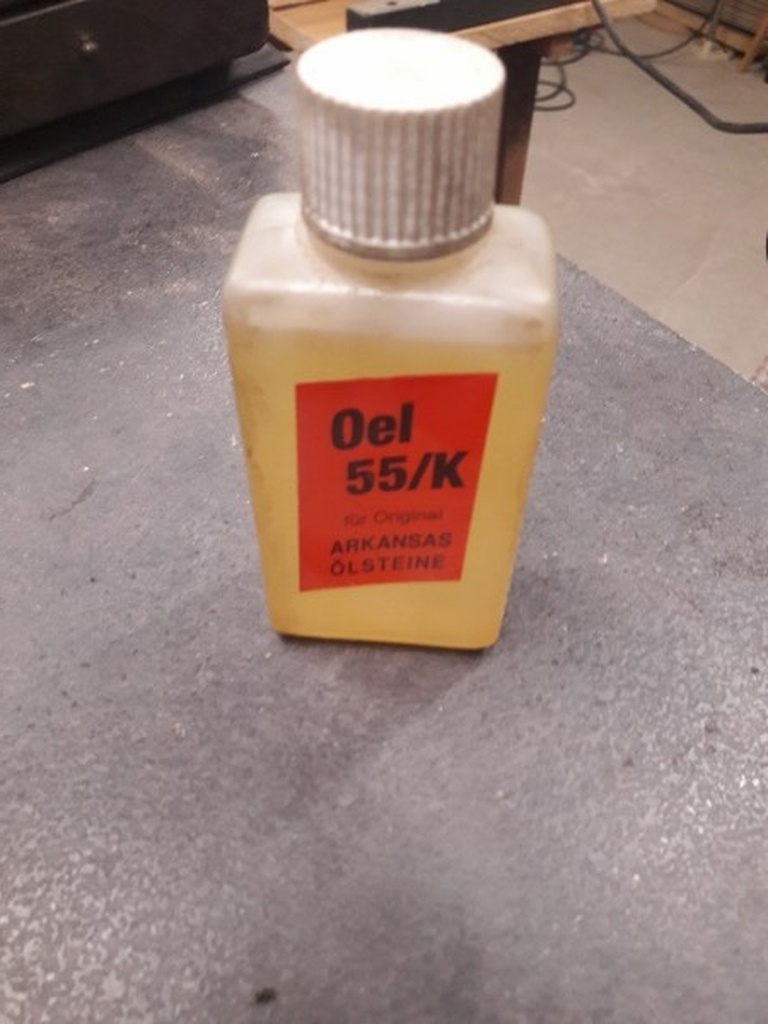

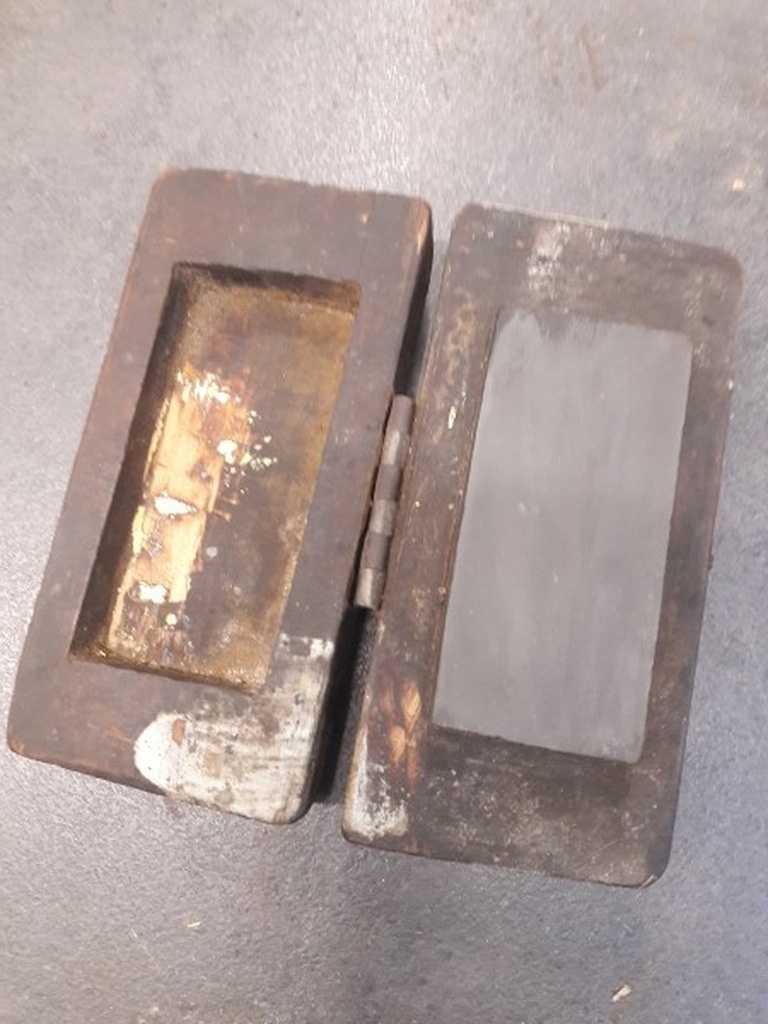

Et je fini sur la pierre à huile du grand père.

14h39

Finition au cuir avec pâte de polissage.

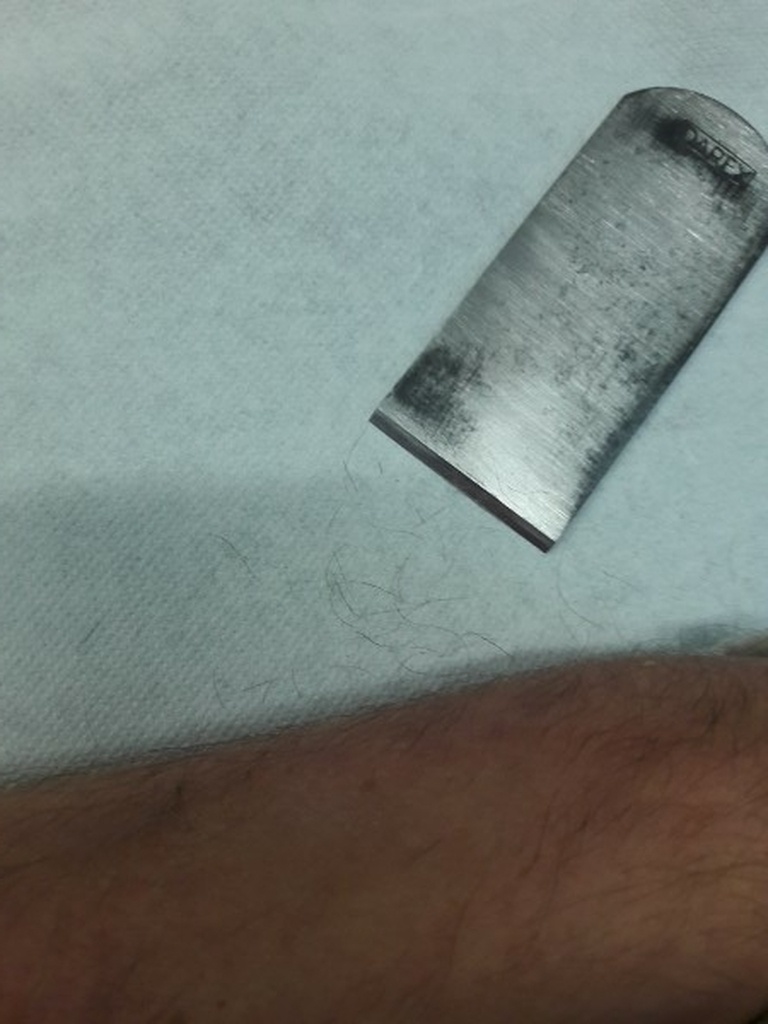

Et à 14h42 on se rase avec la lame.

Ce qui représente un boulot, toujours pas acharné mais consciencieux de 38 minutes.
En tout, j'y ai passé à peine plus d'une heure.

EPILOGUE

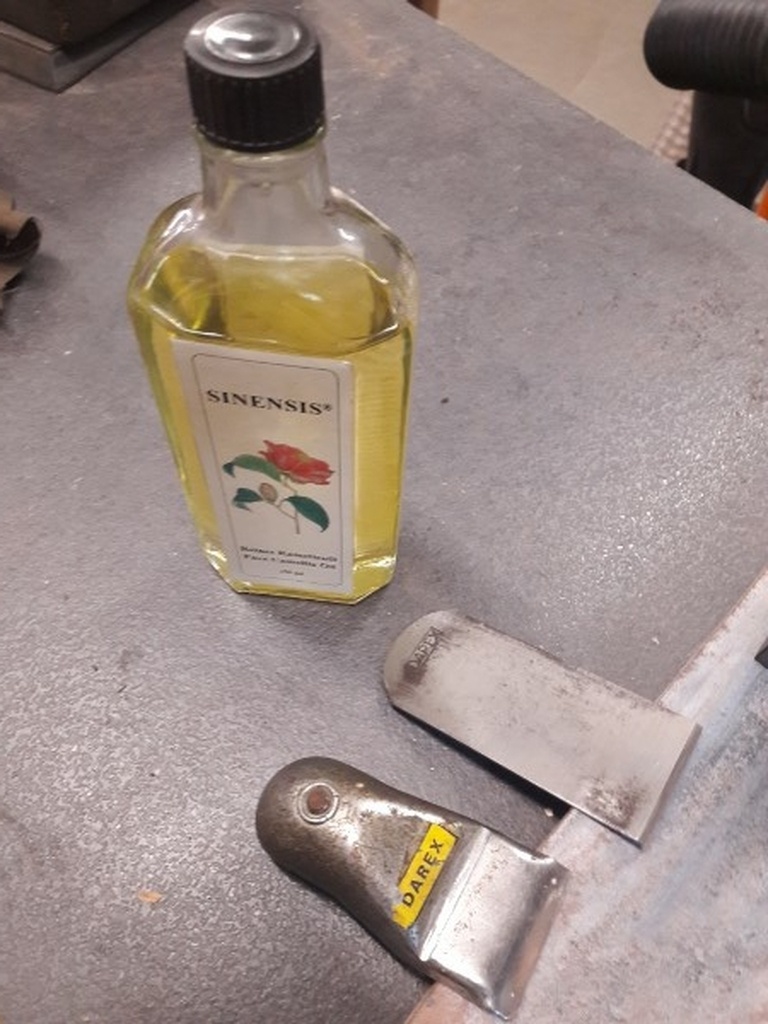

Avant de remonter, je passe également un coup de chiffon à l'huile de camélia.

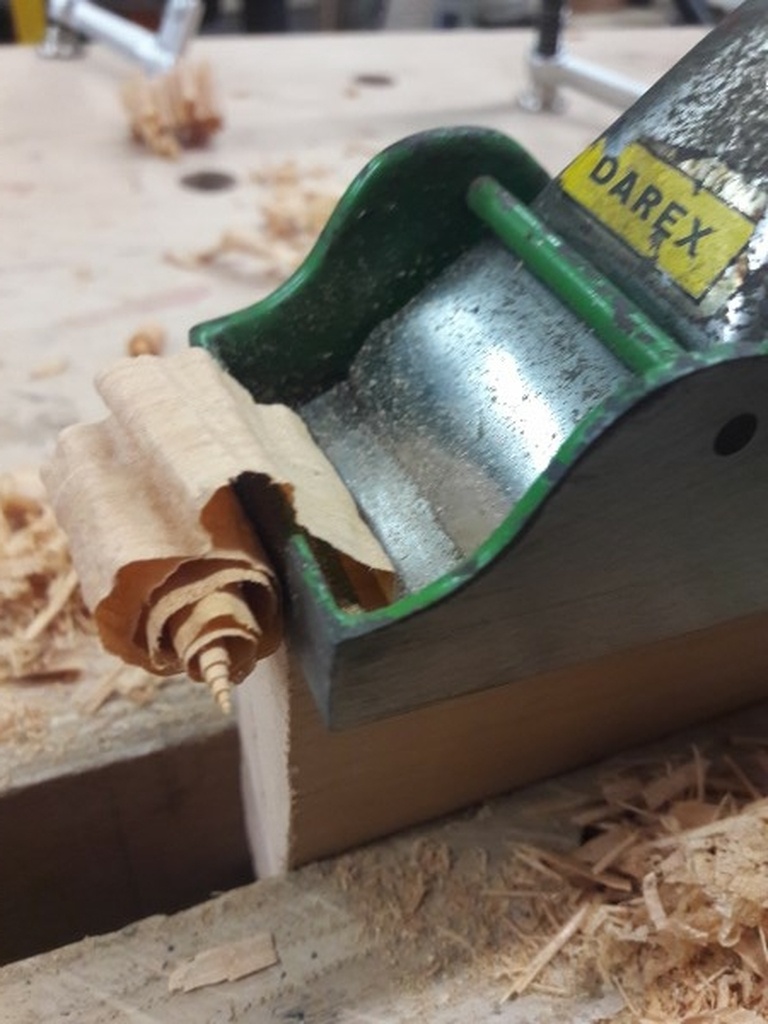

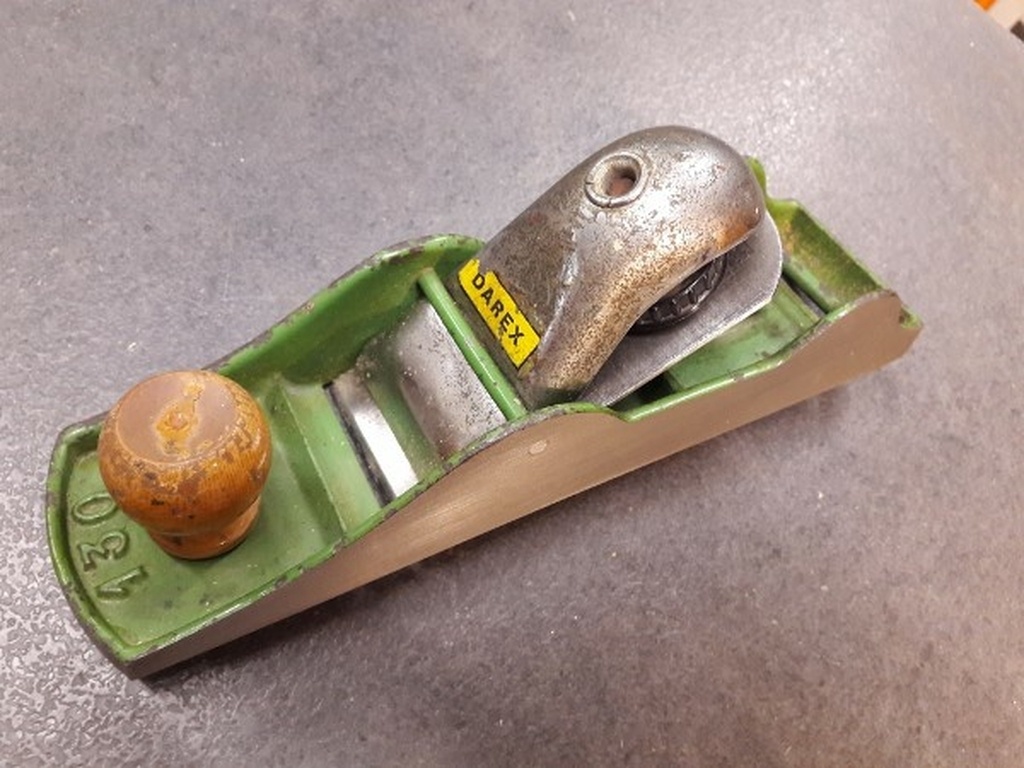

Et c'est l'heure des essais.

Bien sur, il aurait été possible d'aller plus loin dans la rectification de la semelle mais ça me semble suffisant.

La lame a été affûtée à main levée, sans guide et... si je dois encore m'améliorer, on sent bien que le fait de s’entraîner aide beaucoup et qu'à force ça rentre.


Discussions

trente six seb  a publié la trouvaille "Un Darex 130 (sa restauration et son affûtage)".
il y a 3 ans
dependancesbois
( Modifié )

Top cette restauration !
T'aurais du le mettre dans les pas à pas.

trente six seb

Merci 🙂
J'ai hésité à faire un pas à pas mais c'est du vite fait, juste pour viser le fonctionnel. Et l'affûtage, c'était juste pour donner quelques éléments de réponse à Ara dans cette question.

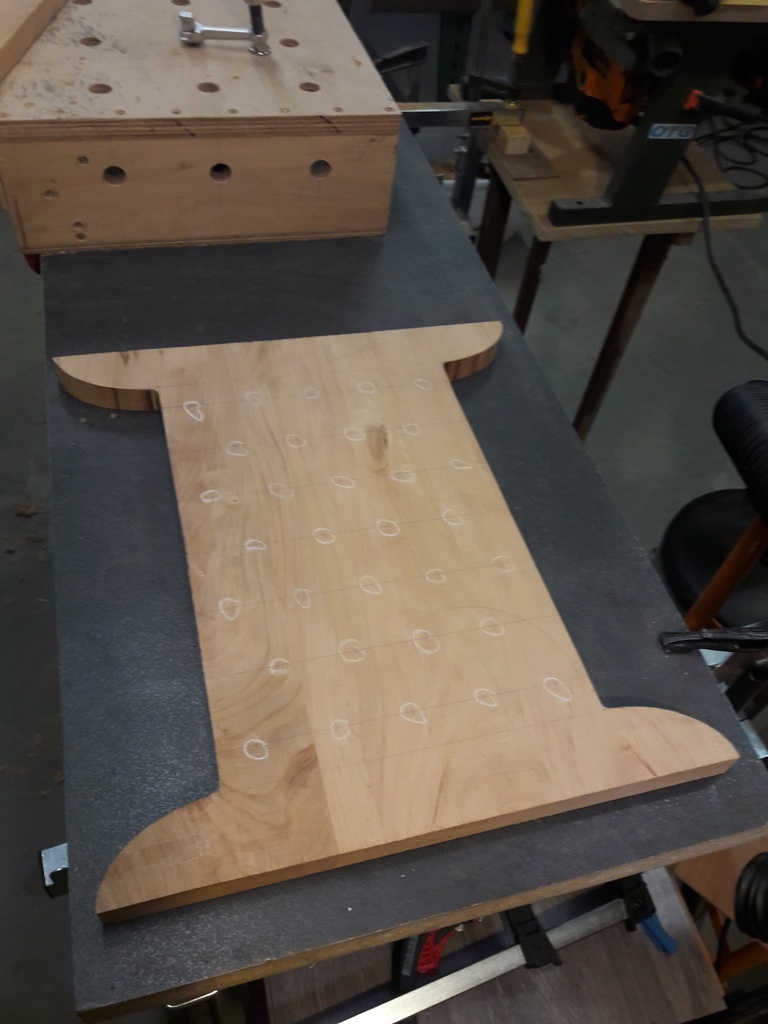

Et pour la petite histoire, c'est que j'ai eu besoin de ce rabot dans une création en cours. ;-) Comme quoi, j'ai bien fait de l'acheter.

dependancesbois
( Modifié )

trente six seb c'est comme ça que ça prend tout son sens !

trente six seb

Oui, sauf s'il y a un besoin urgent pour préserver l'outil, je ne m'en occupe que quand je prévois de m'en servir.

Ara
( Modifié )

Bravo (et merci pour ce cours !).

Bon, du coup je sais à peu près ce qu'il faut que j'achète (le seul truc que je ne sais pas où trouver, c'est la pierre à huile de ton grand-père...)

trente six seb

Ah ah, les brocantes en sont parfois pourvues. Mais les gens doivent souvent les jeter. 😱

Il y a d'autres méthodes hein, ce n'est pas un cours. C'est juste une illustration de ma façon de procéder.

Ara

Et pourquoi l'huile de camélia ?

trente six seb

a- Parce que j'ai cédé à la mode des outils japonais...

b- Mais aussi parce qu'elle est compatible alimentaire.

c- Parce qu'elle ne tâche pas le bois

d- la réponse d

dependancesbois
( Modifié )

Ara réponse e :
Ce substrat fluide obtenu à partir de feuilles de camélia japonais est une huile de protection contre la corrosion impeccable pour les outils de tout genre. L'huile de camélia japonaise ne tend pas à durcir et peut être également utilisée pour le nettoyage, pour affûter et pour graisser. Sa teneur en paraffine extrêmement pure liquide est minime. Cela rend cette huile de camélia hydrophobe est extrêmement résistante aux acides comme par ex. à la sueur les mains. Elle n'est pas toxique (la paraffinée souvent utilisée dans l'industrie cosmétique) mais n'est pas consommable.
(Pris sur le site "dictum")

Oak
( Modifié )

dependancesbois le site dictum d'ou semble venir celle qu'utilise trente six seb d'ailleurs. Je viens encore de faire une commande et d'oublier de la commander...

trente six seb
( Modifié )

Oui, bien vu, il me semble bien qu'elle vient de là.

dependancesbois oui tu as raison, mais je me demande si ça vaut bien le coût de faire traverser la planète à une bouteille...

dependancesbois

c'est sur, après ça dur super longtemps! tu commande 1L et tu es tranquille pendant un sacré bout de temps.

trente six seb

C'est bien vrai, je dois avoir 250 ml et ça va me faire déjà bien longtemps.
Mais bon l'huile de pépins de raisins marche peut être très bien aussi.
Bon, c'est vrai qu'en Bretagne c'est aussi un produit d'importation. 😁
Le beurre, ça doit pas le faire.
Surtout salé.

dependancesbois
( Modifié )

trente six seb j'ai essayé en frottant un kouign amann mais ça l'a pas fait ! 😂
lesbottieres.w...-vraie-recette/

trente six seb

C'est malin...
.
.
.
J'ai faim...

(dans 15 jours yes !!)

Kudsak
( Modifié )

Sympa comme tout !
J'ai hâte que les brocantes reprennent...

trente six seb

Ah oui c'est vrai que c'est bien agréable. Par chez moi il y a très peu de choses sympas dans les brocantes en plein air. Là où je vais c'est un magasin.

Kudsak
( Modifié )

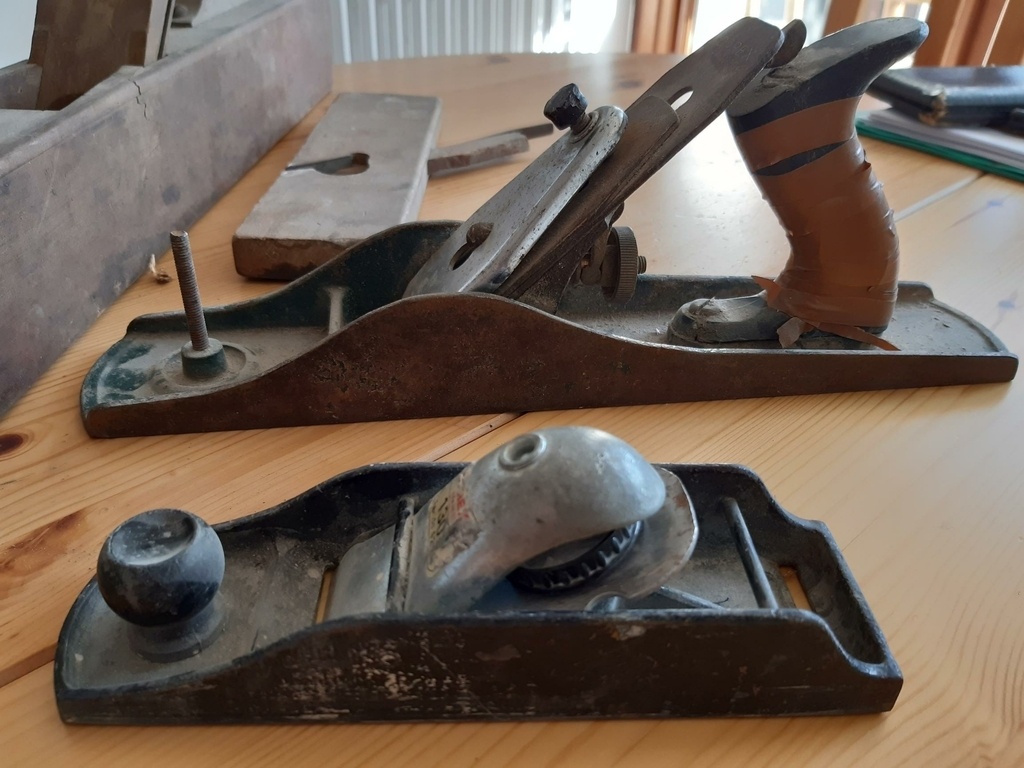

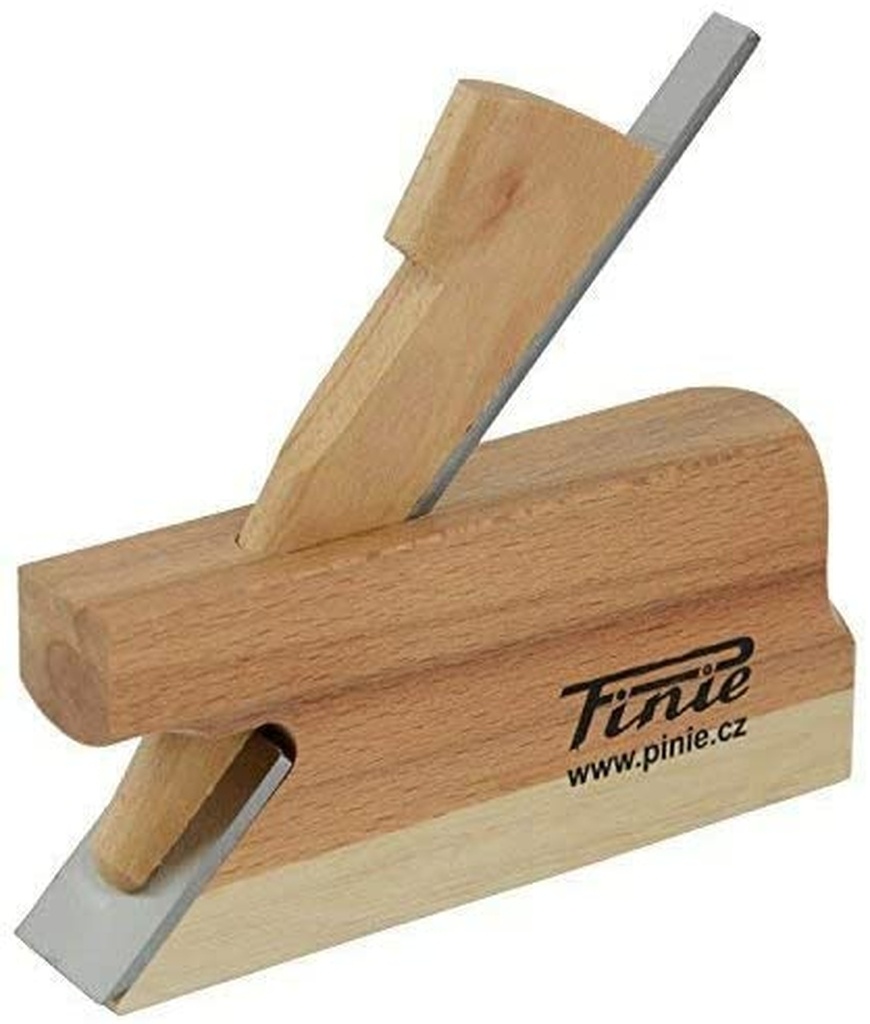

trente six seb J'avais repéré un petit rabot pas loin de chez moi pour quelques pièces. La publication de ta trouvaille m'a fait craquer. Alors voilà ce que j'ai récupéré (je n'avais pas vu qu'il était ébréché sur l'annonce, mais vu le prix...). La question est...est-ce que c'est un 130 ? ^^

dneis

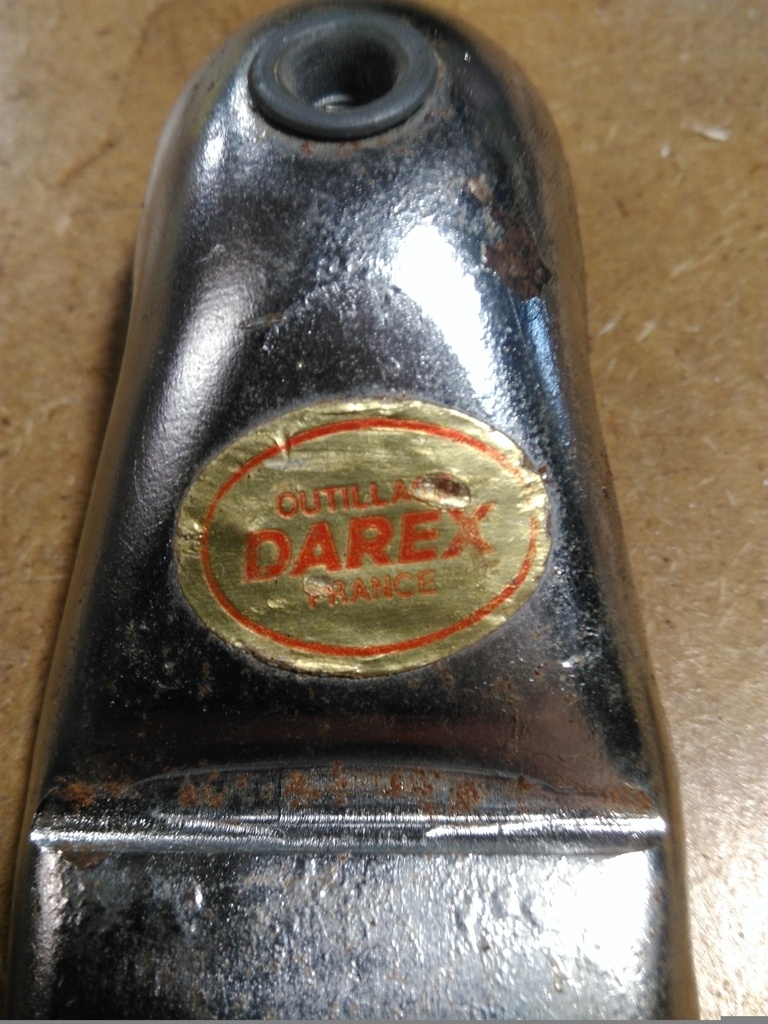

ça ressemble fort. elle dit quoi la petite étiquette dorée ?

trente six seb

Oui ça ressemble.
Sur le mien c'est noté dans la masse devant la poignée avant.

Kudsak
( Modifié )

dneis Alors là, je vais te surprendre :p

Kudsak
( Modifié )

trente six seb Pas d'indication sur celui-ci mais j'imagine qu'il y a eu plusieurs variantes. Les tiges traversantes ne semblent pas positionnées aux mêmes endroits non plus.

trente six seb

Oui et le champ supérieur du bord est droit alors que le mien possède des demis disques.

Kudsak
( Modifié )

trente six seb Dis, le biseau de la lame, tu sais à peu près avec quelle inclinaison tu l'as affuté ?

trente six seb

Euh non, pas du tout.
Je l'ai fait à main levée et j'ai gardé à peu près l'angle d'affûtage d'origine. A la main il m'avait l'air habituel.
Mais je peux vérifier, j'ai un gabarit.

Kudsak

Non, ne t'embête pas. Il y a un truc que j'ai dû rater quelque part sur le mien...

trente six seb

OK, comme tu veux.

Niouniou
( Modifié )

Belle resto !
Pour les gros grains, c'est du papier de carrossier que tu peux mouiller ou c'est de l'abrasif pour le bois ??

trente six seb
( Modifié )

C'est uen excellente question. Le rouleau jaune vient de chez action. C'est pas un abrasif de qualité impressionnante. Mais il fait le job. Je n'essaierai pas de le mouiller même si le support est assez costaud.
Les autres, c'est pour le bois. Le 120 c'est du bas de gamme aussi acheté en lot à part dans une foir fouille ou autre il y a très longtemps. Mais il m'en reste et il faut que je les passe.
Quand j'ai besoin de mieux j'en ai aussi de qualité (Norton ou 3M essentiellement en classique mais aussi abranet qui marche bien sur le métal mais à condition qu'il n'y ait pas d'angle sinon il se déchire).

J'ai oublié de préciser que j'utilise également les pierres diamant à sec.

Et merci de ton com' 🍻

Barreau de Bois
( Modifié )

Bravo, c'est un beau travail et ton pas à pas est très efficace, en conservant ce style si drôle.
Voilà qui m'inspire pour le vieux rabot que j'ai dérouillé avant le confinement... ça va poncer !

trente six seb
( Modifié )

Ah ben y'a plus qu'à alors. Barreau de Bois
Merci de ton com'
A bientôt 🍻 (je t'en dois une) 😉

dneis
( Modifié )

J'aime bien les rabots Darex. 🙂
Et alors, ce 130 ? Est ce que c'est pratique cette lame près du bord de la semelle ?

trente six seb

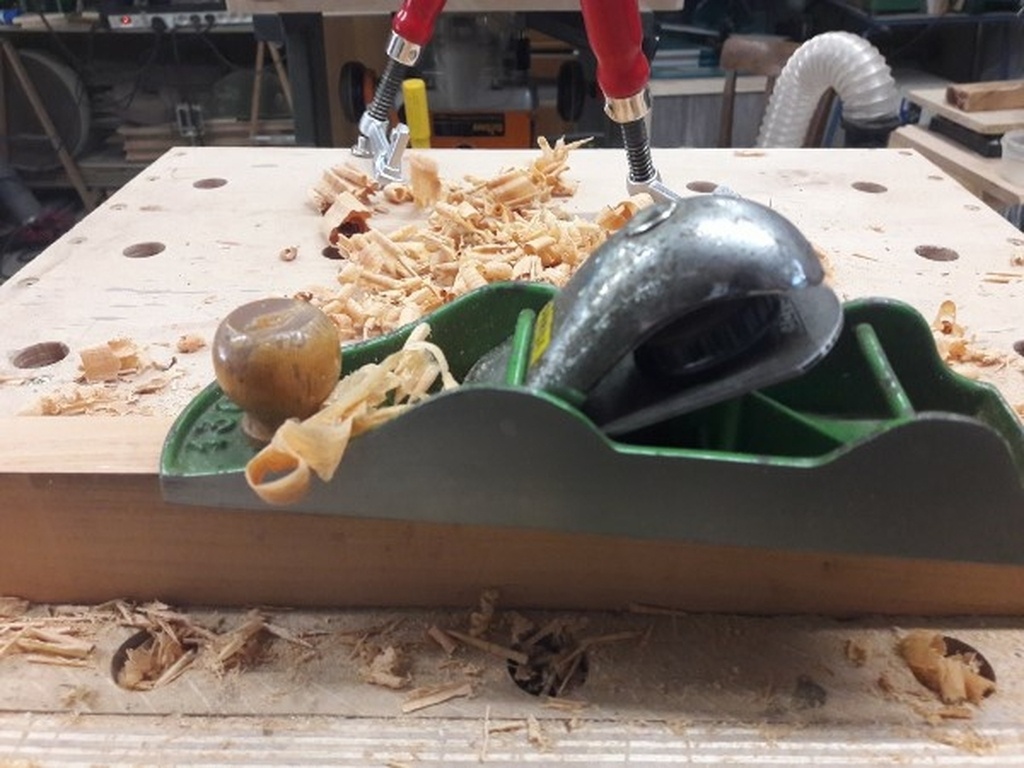

Oui c'est pratique dans le sens où ça permet d'aller là où un autre rabot ne pourrait pas aller. Après la lame est très légère et en la montant en bout comme ça, ça a tendance à brouter. Mais j'ai pu faire ce que j'avais besoin.

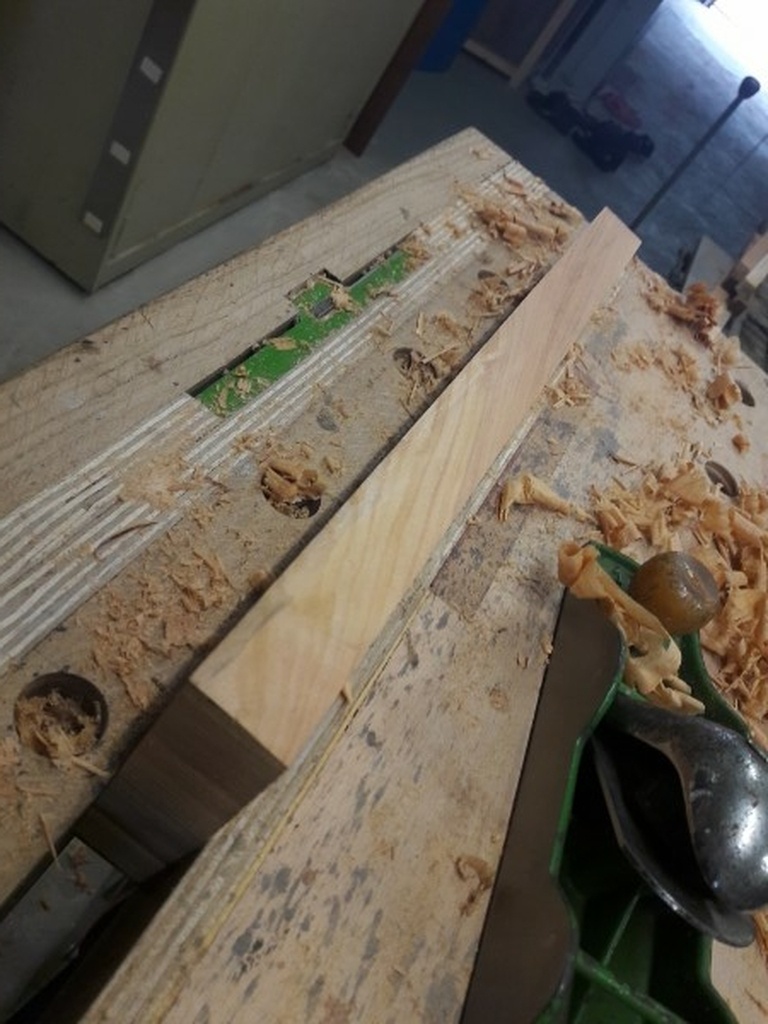

J'ai raboté entre les 2 pointes sur le champ.

trente six seb

Ici

Anthropovergnat
( Modifié )

C'est vraiment pas sérieux : sans donner la durée de la pause-déjeuner, ce reportage n'a aucune crédibilité !

😄 😄 😄 😄 😄

Bravo, jolie restauration, c'est toujours sympa quand des outils reprennent vie.

trente six seb

Et encore, j'ai zappé l'apéro !!
merci pour ton comm' 🍻

dependancesbois
( Modifié )

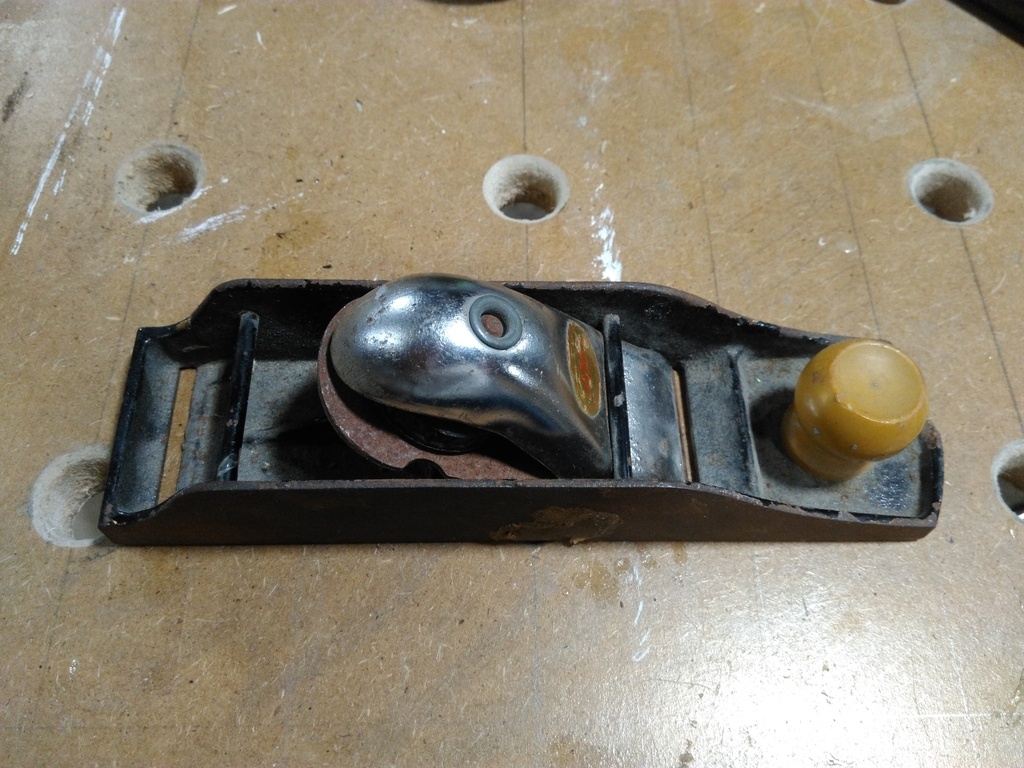

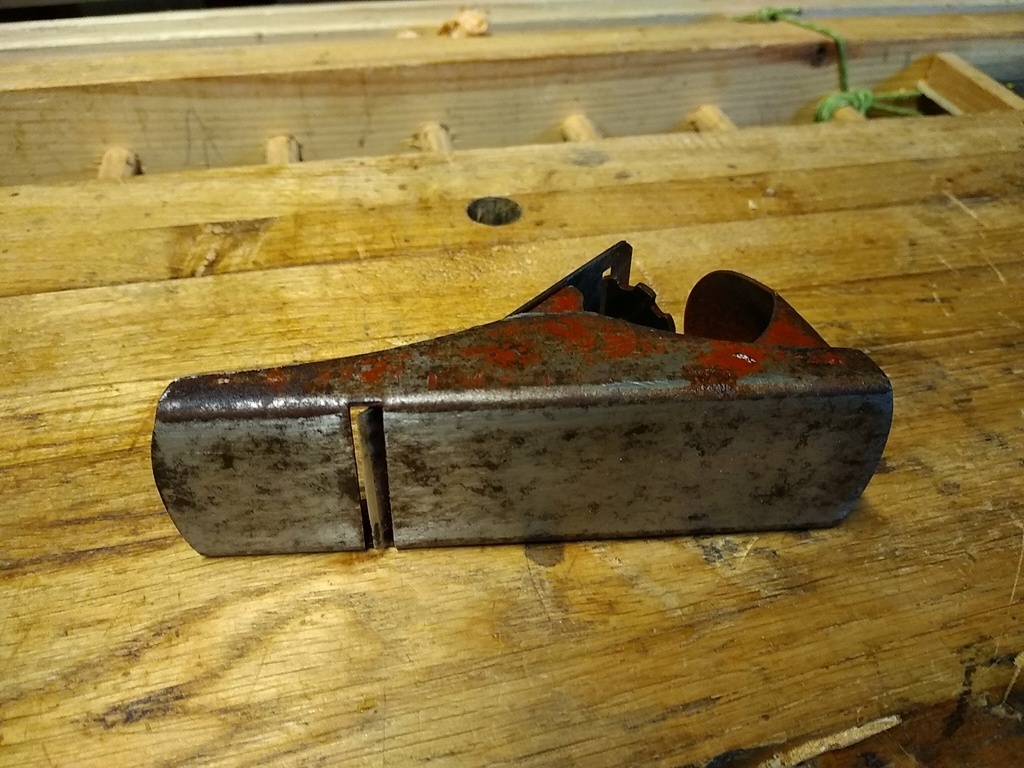

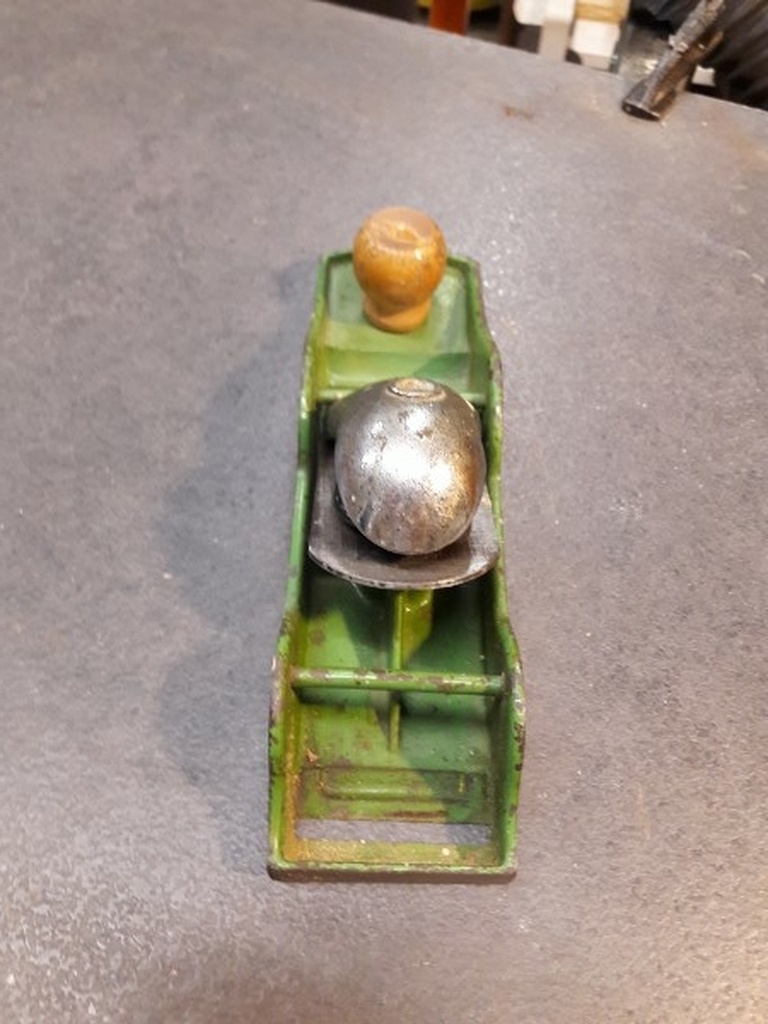

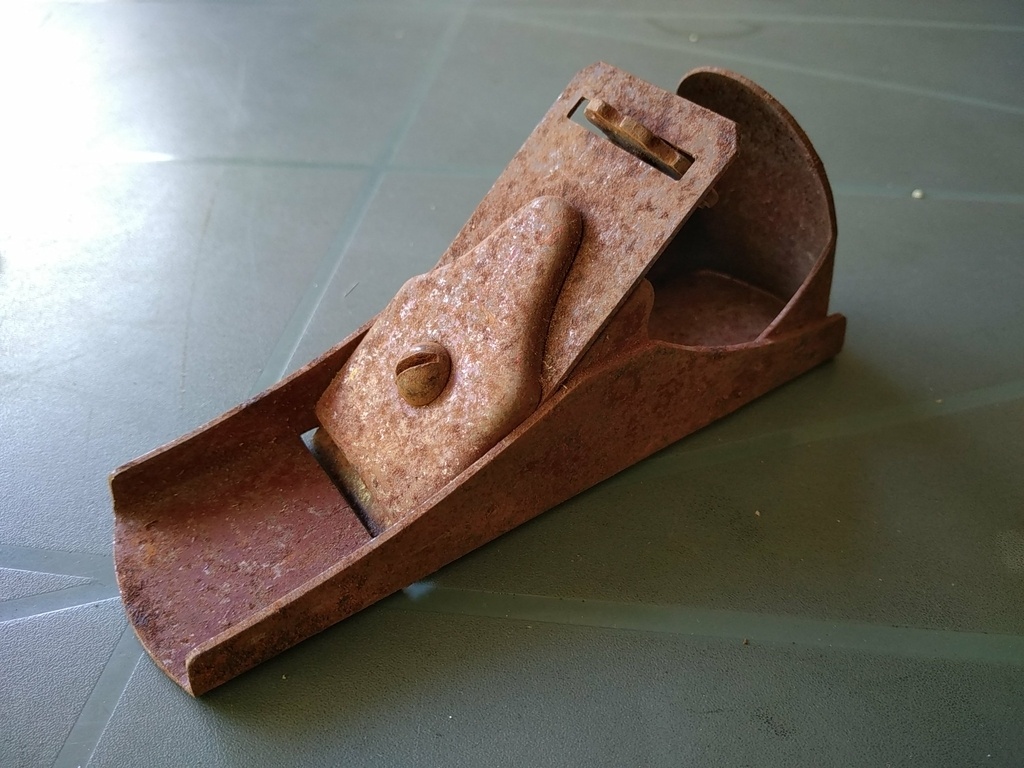

trente six seb Hé hé ! Regarde ce que j'ai trouvé chez mon père ce weekend !
Bon pas de marque, un fer très fin,
Certainement un rabot bas de gamme, mais pour le plaisir de l'avant/après.

dneis
( Modifié )

oula, passe pas trop de temps dessus, surtout si la semelle n'est pas plane... Tu as déjà mieux 😉

trente six seb
( Modifié )

Oui là c'est de la tôle.
Mais le système de réglage de fer est plus abouti que ce que l'on voit habituellement sur ces rabots.
Mais dans le avant / après on ne va pas le reconnaître.

dependancesbois

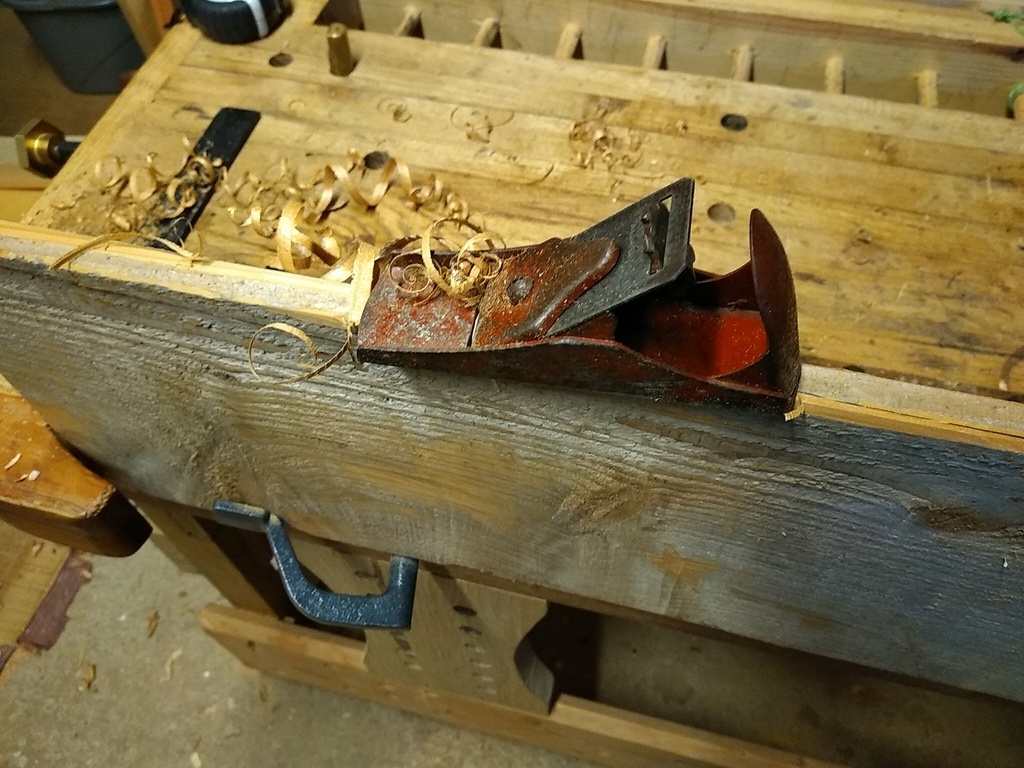

Tiens voilà un petit 1/4 d'heure dessus et ça fait la blague

trente six seb

En 1/4 c'est largement rentable.
A part la semelle, il a une bonne bouille ce rabot. Un look très vintage.

dneis
( Modifié )

dependancesbois tu le garnis de bois, et ça fera un infill plane de style anglais 😁

dependancesbois
( Modifié )

dneis tu m'as dis de pas y passer trop de temps ! 😜
Il sera bien pour gratter de la peinture ou des vernis. En fait c'est pas mal un petit rabot "sacrificiel" comme ça.

trente six seb
( Modifié )

dependancesbois oui, ça dépanne, ça résiste à tout et la piètre qualité de la lame fait que ça s'affole en 30 secondes.

dependancesbois
( Modifié )

trente six seb et ça s'affute aussi sans s'affoler!!! 😂

trente six seb

Pff il est con mon correcteur d'orthographe!

nireves
( Modifié )

Merci trente six seb pour les détails. Je viens juste de récupérer le même dans un lot sur lbc. Je me mets à sa restauration dès que j'aurais un peu de temps.

trente six seb

avec plaisir :)
Il a juste l'air de ne pas avoir servi depuis longtemps mais ne semble pas trop abîmé.

dneis
( Modifié )

nireves ne néglige pas le rabot métallique no4 derrière, il peut valoir le coup. J'ai un no5 Darex dont je suis content.

En revanche, la varlope à gauche est fissurée au niveau de l'oreillon, le coin à dû être serré bien trop fort... !

nireves

Le lot m'intéressait surtout pour le no4 (je pense que c'est plutôt pour un no5, la semelle me semble longue) et comme il était à 10 € j'ai tout pris...
la varlope pour récupérer le fer et réutiliser le bois, l'avant et l'arrière ont l'air sain. Je pense à en faire une boîte à cheville et peut-être un rabot à chanfrein...
Quand au guillaume, il est bombé et je pense ne pouvoir en tirer que le fer pour un réemploi futur.

nireves
( Modifié )

dneis j'ai trouvé plein d'idées dans ce bouquin : how to make woodwork tools

Oak
( Modifié )

nireves oui ce bouquin est dans mes favoris depuis un an. J'y ai recours régulièrement.

dependancesbois
( Modifié )

Génial ce livre !
Et on voit que l'anarchist tool chest de schwarz est dedans !
nireves Une idée pour ton guillaume :

dneis
( Modifié )

nireves oui, je connais de bouquin, il est bien.
Je viens de créer la fiche, mettez donc vos commentaires/avis dans la fiche pour donner envie aux autres 😉 :

nireves
( Modifié )

dependancesbois excellente idée, c'est justement la tête qui est bombée, le corps qui fait support de la lame est droit, je devrais donc y arriver.
