Magnifique travail qui a dû te prendre beaucoup de temps.
Félicitations.
Très beau travail.
Je n'ai pas changé, j'ai laissé le même réglage et je me suis basé sur les tracés informatiques et ça tombe bien.
Pour information il faut la bonne fraise sinon ça ne fonctionne pas (un des deux gabarits)

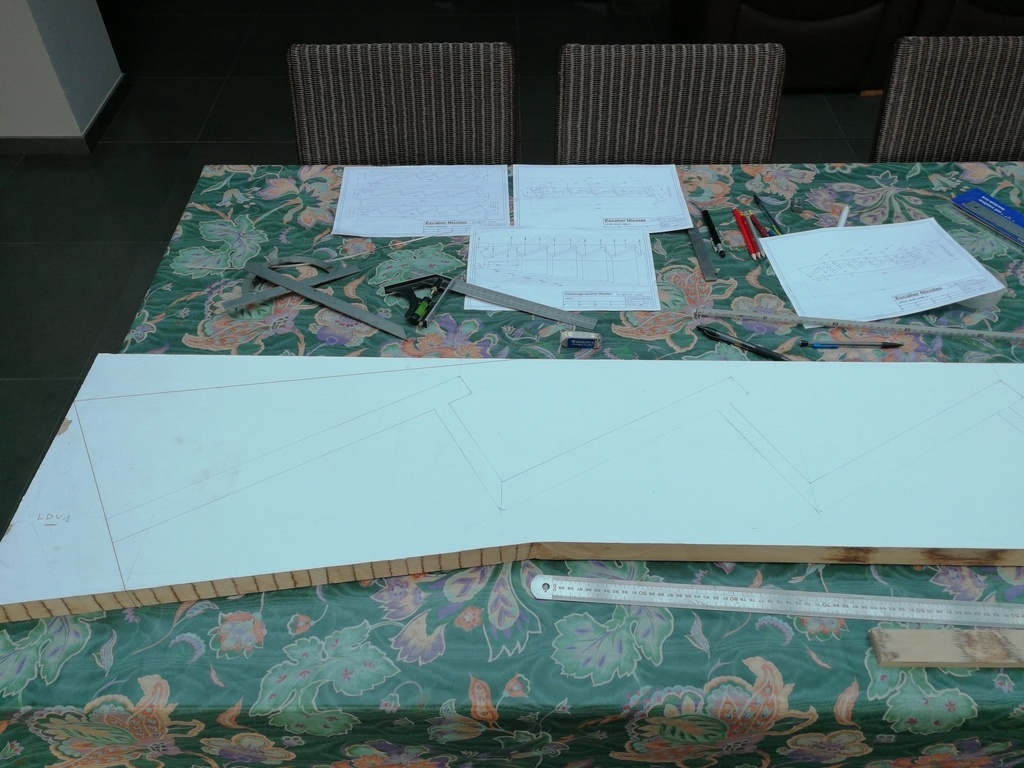

J'ai une petite fraiseuse d'établi qui me permet d'usiner proprement les gabarits, je pense qu'il est tout de même possible de les faire sans, imprimer le plan à l'échelle 1 le coller sur le support et ensuite découper le plus précisément possible et ça devrait aller.
Bonjour Gekos
Je peux publier les plans en dxf si ça peut t'aider.
Bonjour Paulo,
Les gabarits sont dessinés pour être utilisés avec la fraise mentionnée à savoir pour la version 2 fraise de ø19 angle 7° bague de copiage de ø 24
Pour d'autres dimensions il faut repenser les gabarits, un petit plan sur skechup est utile.
Avec SketchUp il est possible d'exporter en DXF mais peut être en version Pro seulement. Il y a peut être aussi moyen de le faire avec SketchUp en ligne, je n'ai pas essayé.
EstOuest , quand la question a été posée je n'avais pas encore publié le plan en DXF.
Bonjour,
Je confirme c'est bien ce fichier.
Xavier
Celle que j'utilise est en queue de 8, le plus important est le diamètre et l'angle et aussi la bague de copiage, c'est un tout.
Bonjour Raphaël
La référence de la fraise : 91819011
C'est celle avec queue de 8
C'est tout à fait ça, ensuite il faut ajuster le positionnement pour la queue mâle pour que les deux poutres soient au même niveau
Content que ça te plaise, ce n'est juste que du calcul mathématiques pourtant et un peu de dessin.
Bonjour, la réponse est non car la forme est définie avec une bague de copiage de ø24, avec le roulement de ø19 ça ne sera pas bon, il faut refaire les calculs et le tracé.
Le plus simple est que tu remplaces ton roulement de ø19 par un de ø24.
Roulement ø8x24x7
mieux vaut de redessiner les gabarits pour la section demandée car ça ne peut être universel, je l'ai dessiné et réalisé pour une section de 145x45.
Bonjour,
Que disposes-tu comme défonceuse et fraise à queue d'aronde et bague de copiage?
Pour pouvoir dessiner un gabarit il faut tous ces éléments.
Bonsoir.
Avec une défonceuse à pince de 8 la fraise à queue d'aronde sera limitée, l'idéal serait d'utiliser la fraise de Ø 19 angle de 7°.
Le gabarit version 2 peut faire l'affaire, les dimensions peuvent être modifiées pour la largeur il suffit juste d'augmenter uniquement la largeur en utilisant un coefficient multiplicateur identique pour les deux gabarits.
Ok pour la fraise CMT, c'est celle que j'ai utilisé.
juchx
Bonjour, désolé pour la réponse tardive, d'une manière générale il faut que la bague de copiage ait un diamètre supérieur à la fraise à queue d'aronde, c'est quand on a choisi le couple fraise et bague que l'on peut construire les gabarits sur la méthode du fraisage d'inclusion.
bonjour, largeur de 40mm
Non les deux Gabarits sont de même épaisseur, un petit réglage sur la défonceuse et ça fait la même chose ! Regarde plutôt la version 2 avec la fraise de 19.
Bonjour Marc,
Les jeux sont très minimes, la vis et écrou sont quasiment sans jeu et les coulisses de tiroir le jeu est très faible et les ajustements d'usinage sont précis ,notamment la pente sur laquelle le roulement se déplace, mais l'important est le système de réglage quand on tourne la manivelle dans le sens de montée je jeu s'annule, il ne reste qu'ensuite à bloquer le système aves les deux vis sur les cotés, qui par la suite seront remplacées par des boutons.
Il y a aussi la possibilité de bloquer avec le levier direct sur la défonceuse.
Voila, j'espère avoir été assez clair.
Bonne journée.
Oui pas de problème je m'en occupe demain.
Alva64 C'est fait
Magnifique travail, bravo Yannick.
Bonjour Neistaar
Oui, c'est plus simple
J'ai publié une autre version avec système de réglage hauteur amélioré.
Pour les déplacements fluides j'utilise des coulisses de tiroir.
J'ai apporté une petite correction, j'ai passé les tenons à 19mm en fonction de la fraise à plaquettes que j'avais assez longue.
beau travail mais perso les boutons et poignées mauves me gênent un peu mais c'est chacun son goût!
Pas trop difficile à réaliser la fermeture rideau?
Bonjour Boris,
Magnifique projet, mais pourrais-tu l'enregistrer en version plus ancienne car j'ai vu que c'est en version 2025 et en ligne on ne peut pas exporter en dxf si on a une version gratuite.
Ca serait sympa.
D'avance merci.
Bonjour Boris,
Finalement j'ai réussi à refaire ton projet en version 2016, j'ai ouvert ton projet en ligne et je l'ai exporté en stl, ensuite un bon nettoyage et j'ai pu récupérer l'ensemble sur lequel j'ai extrait les composants.
J'en ai fait une petite simulation en vidéo qui montre bien le fonctionnement, je voudrais bien la publier mais c'est un fichier avi qui n'est pas supporté.
Comment faire alors?
Xavier
Boris Beaulant,
Je vais regarder ça de près, merci.
Voici la vidéo qui représente bien le fonctionnement.
Vidéo couleur
Version traits cachés
Vidéo avec traits cachés

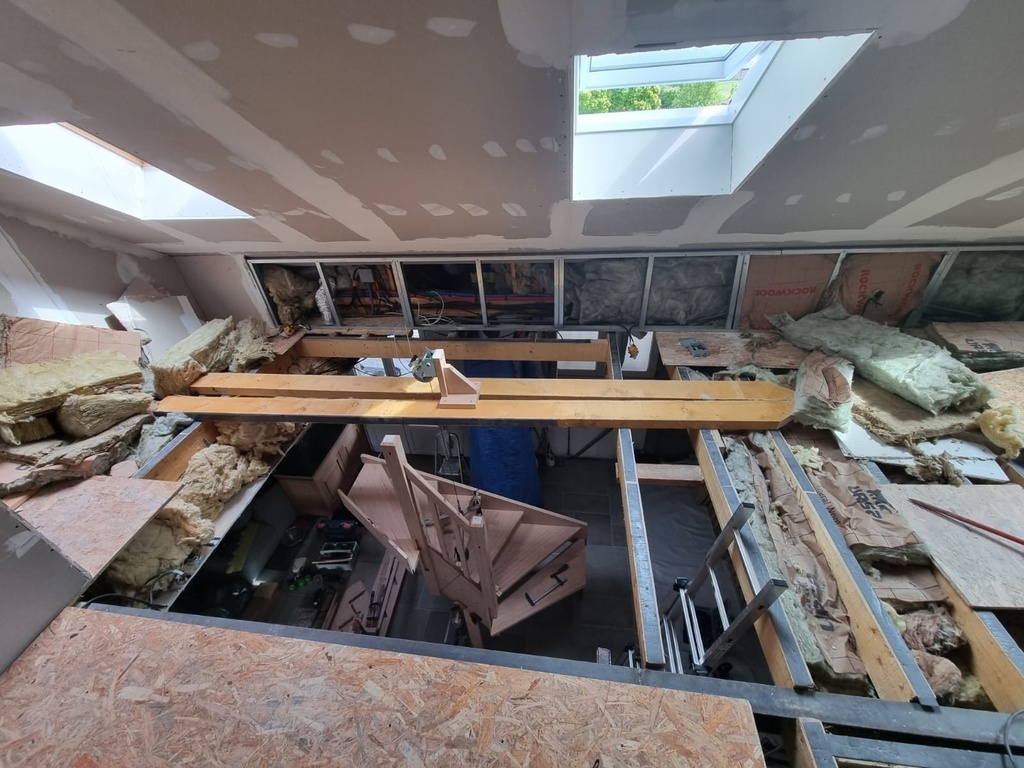

Quel bonheur d'avoir toute cette surface, ça va être un plaisir d'y travailler.
Bon aménagement à toi.
Beau travail, mais dommage pour le socle de prise de courant, je ne trouve pas ça joli en blanc, il en existe avec ton bois ou métal éventuellement.
Bonjour Sylvebarbe.

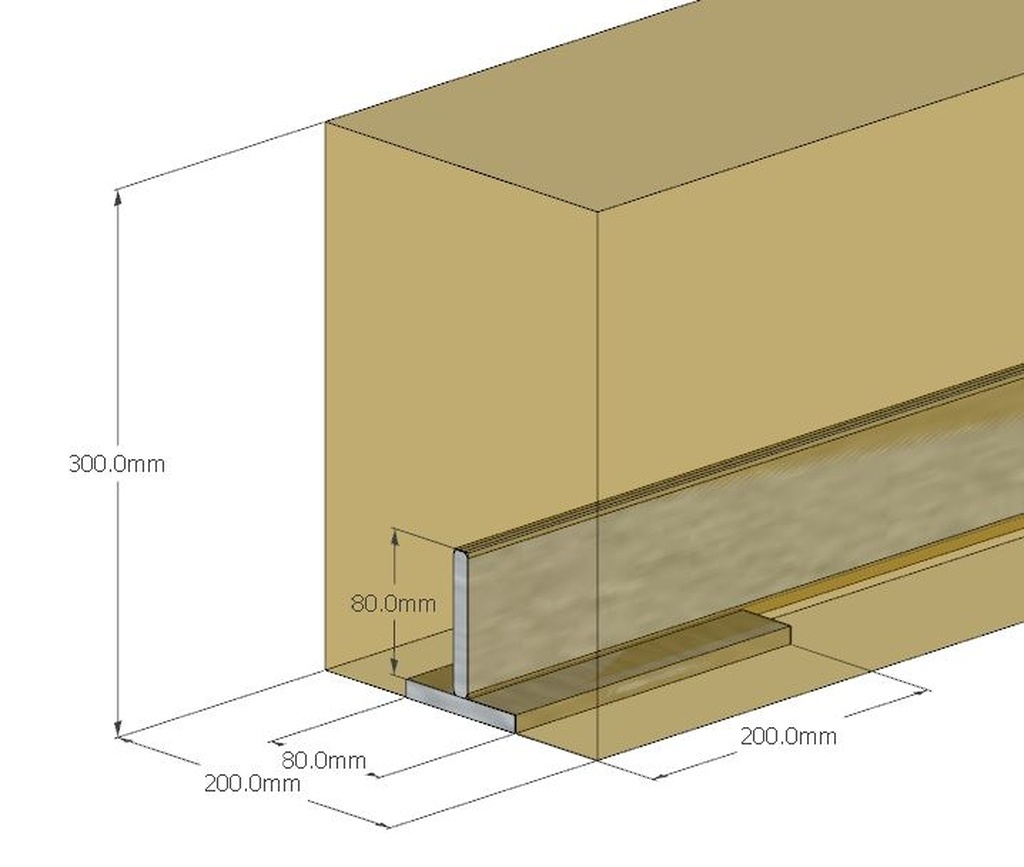

Je procèderai comme sur le schéma ci dessous, c'est à mon sens la meilleure solution pour augmenter le moment de flexion de la poutre en boulonnant l'ensemble à travers tout.
Le plat horizontal sera en appui sur le mur pour éviter l'affaissement du bois dans l'encastrement.
