Kendra

Moxon Vise

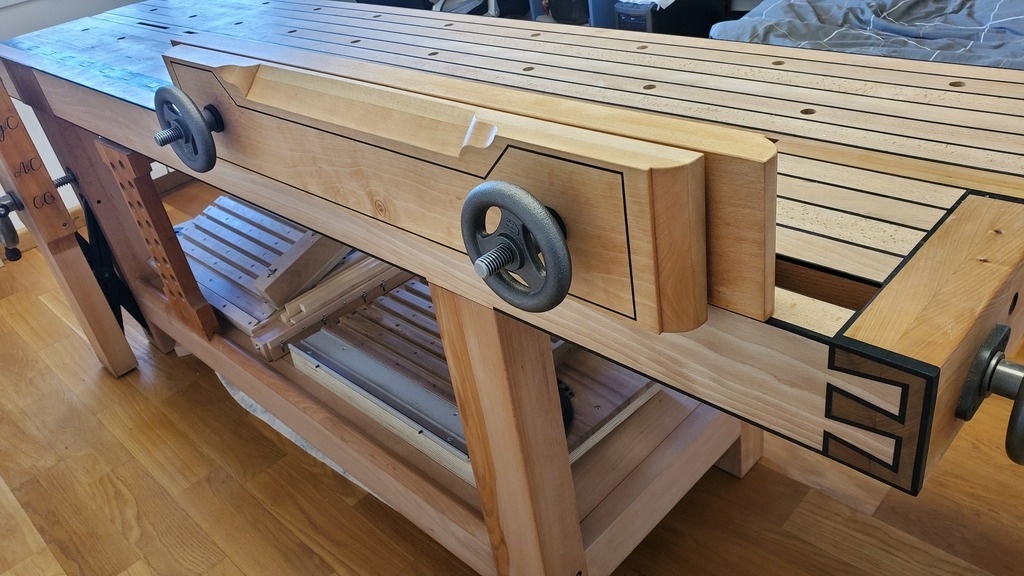

Faisant pas mal de queues d'arondes, il était temps que je réalise une presse moxon afin de ne plus être gêné par la vis centrale de ma presse frontale sur de grandes planches.

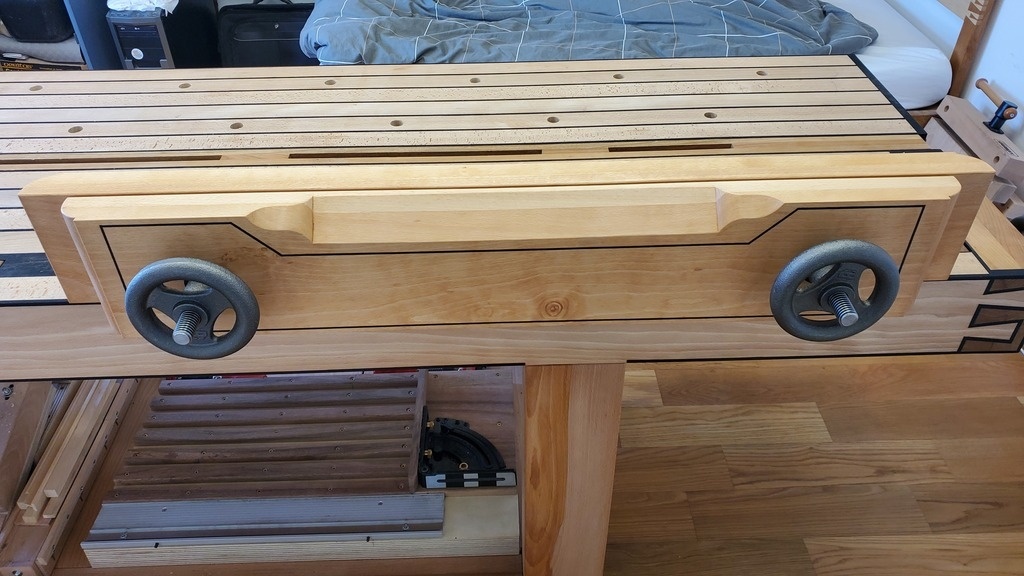

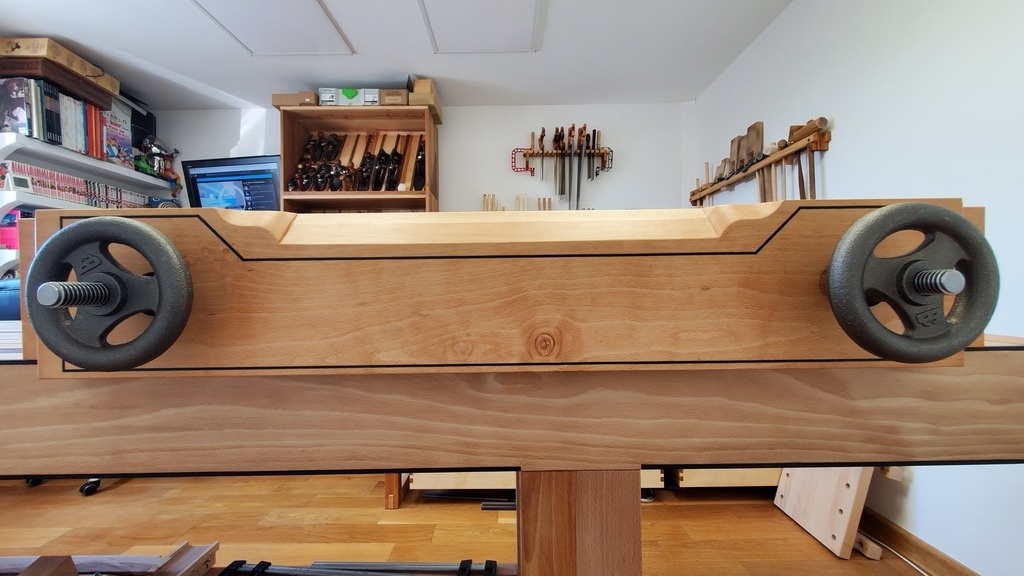

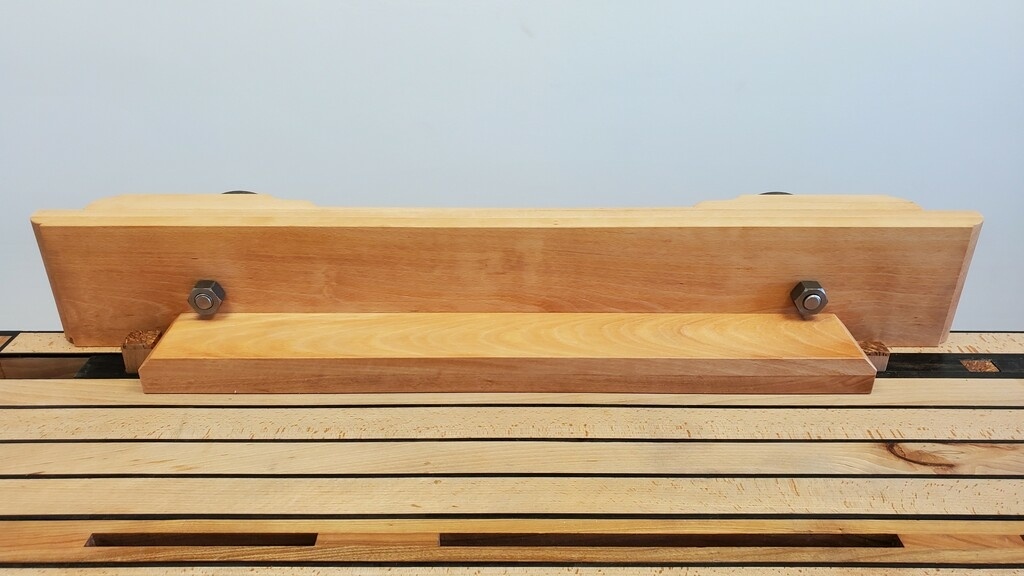

Elle fait au plus long 102 cm pour 15 cm de hauteur de serrage. Les bois font tous 4.5 cm d'épaisseur. La quincaillerie vient de chez Benchcrafted comme pour mon établi.

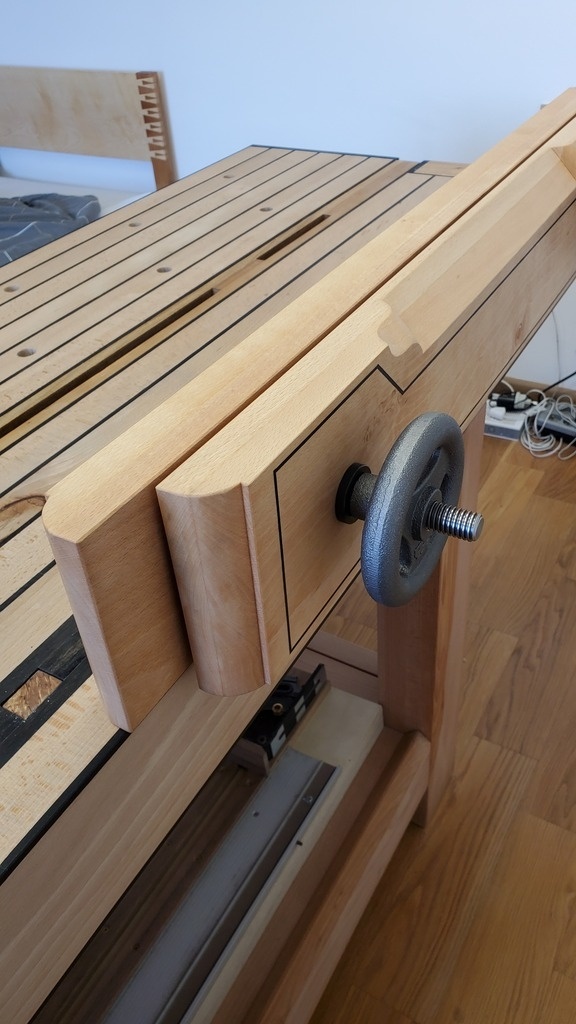

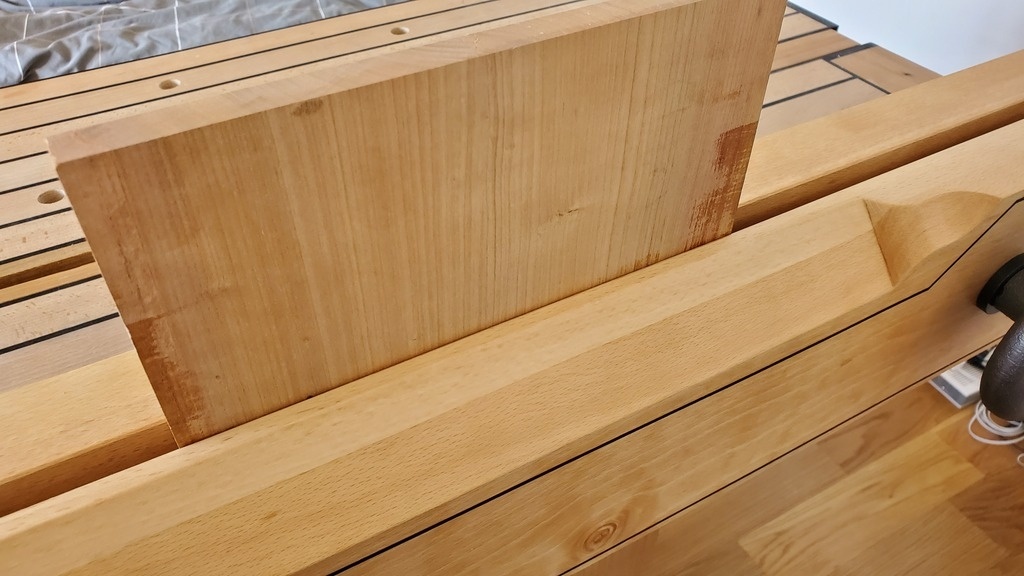

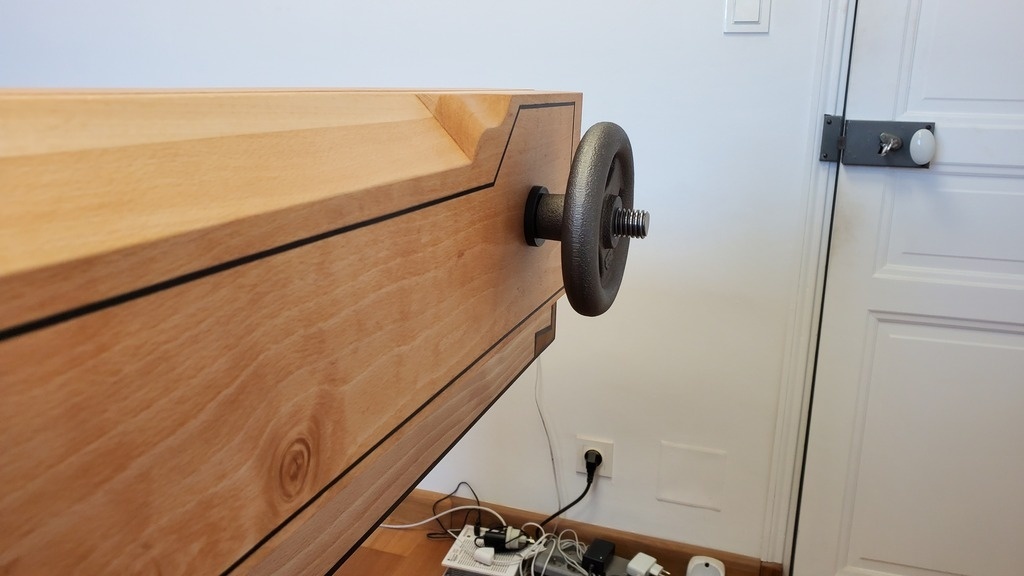

Chanfrein arrêté pour faciliter les réalisations de queues d'arondes recouvertes pour l’inclinaison de la scie.

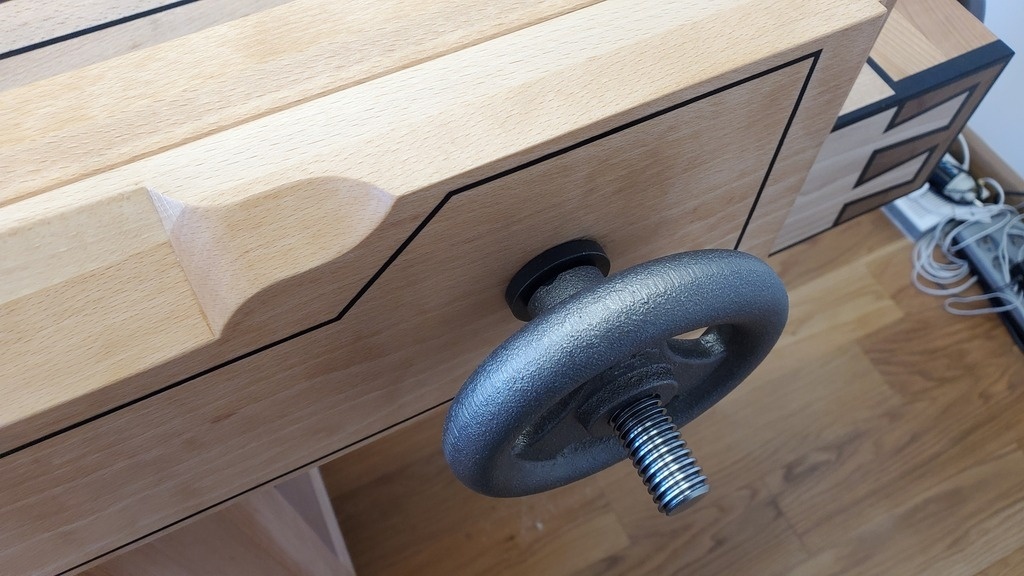

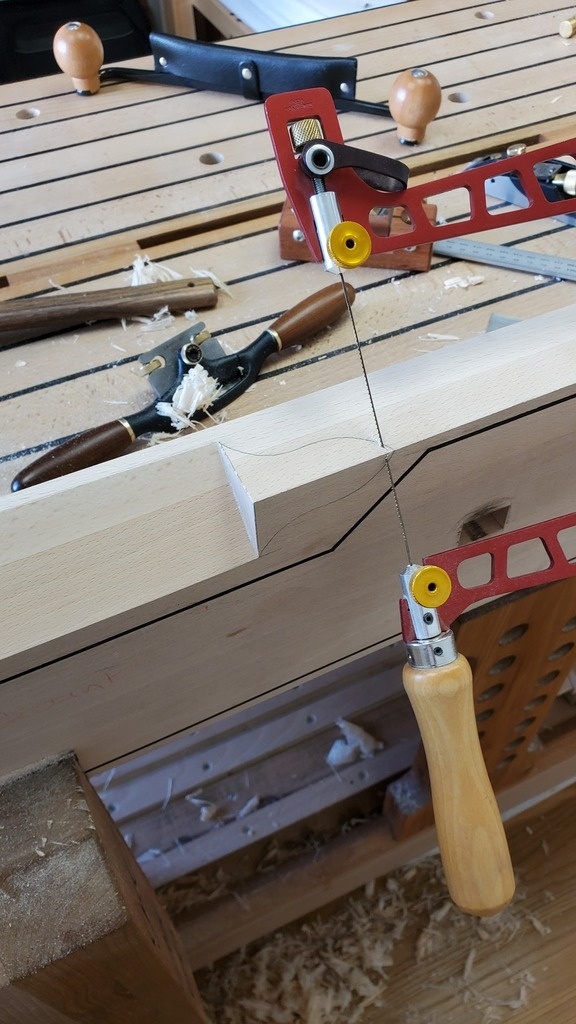

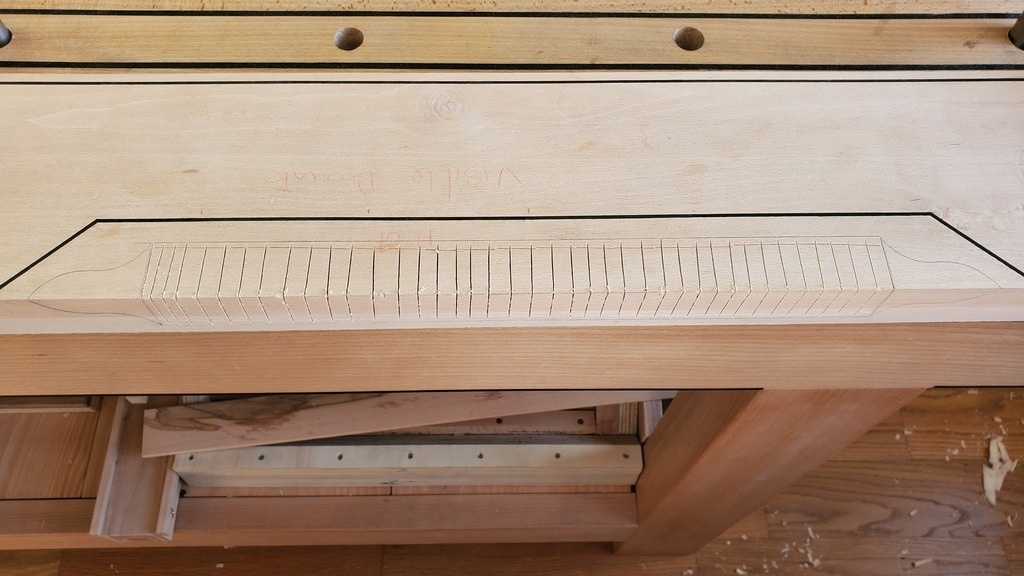

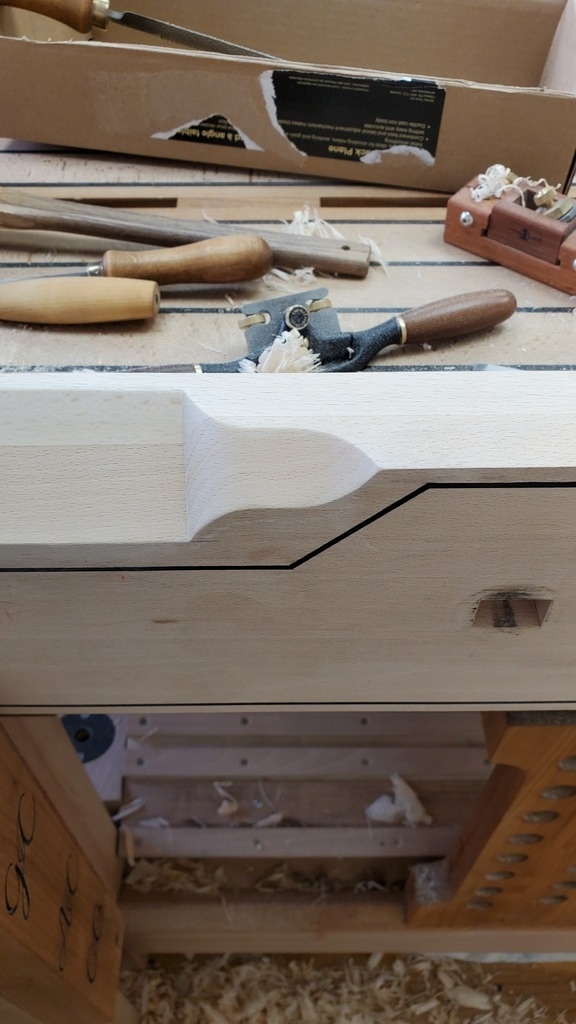

À chaque bout du chanfrein, j'ai effectué une sculpture appelé lamb's tongue en anglais. Encore une fois, je ne connais pas le nom en français, littéralement cela donne langue d'agneau.

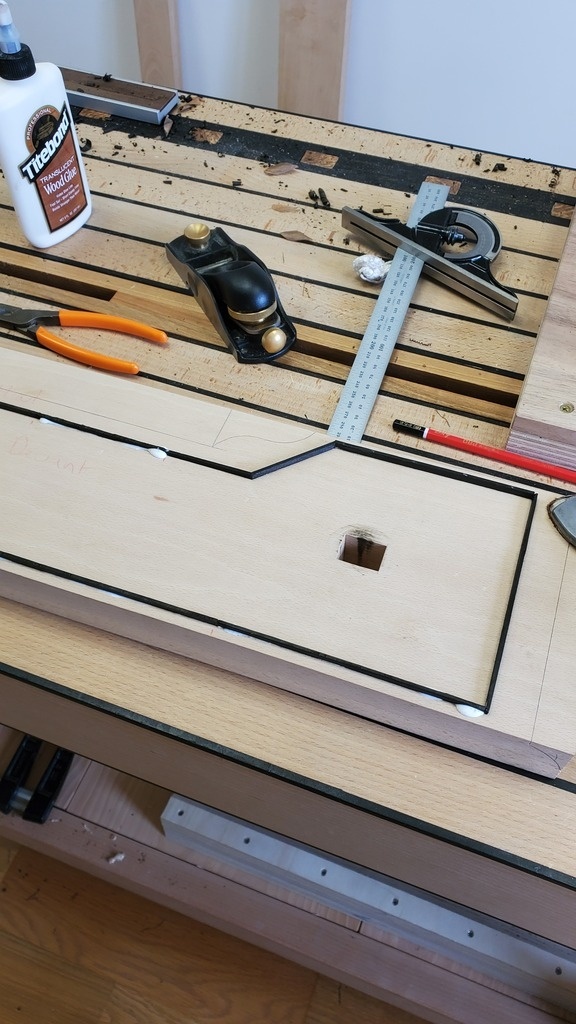

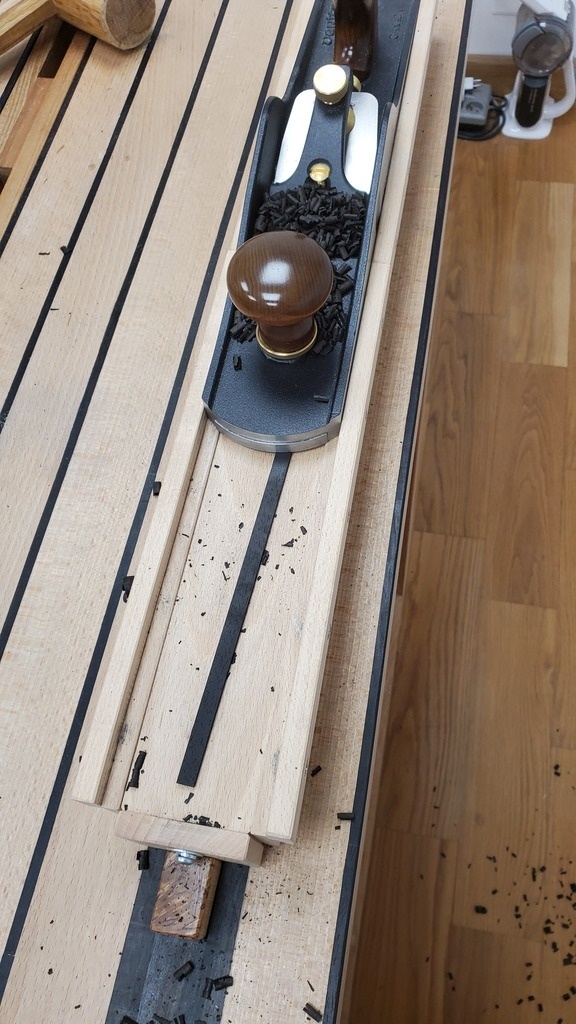

Incrustation d'un peu d'ébène massif sur une largeur de 2 mm pour 3 mm de profondeur pour rappeler mon établi.

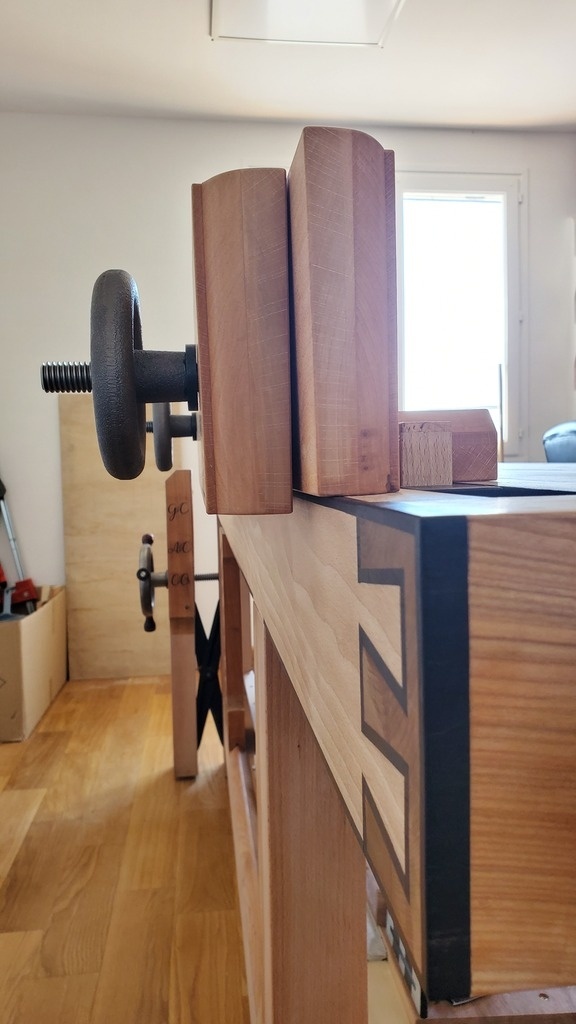

J'ai réalisé un angle de 1° sur chacune des deux planches. Ce faisant, dès lorsque je tourne les volants, les morceaux de bois sont en premier lieu plaqués sur le haut de la presse. J'évite alors toutes vibrations durant les sciages.

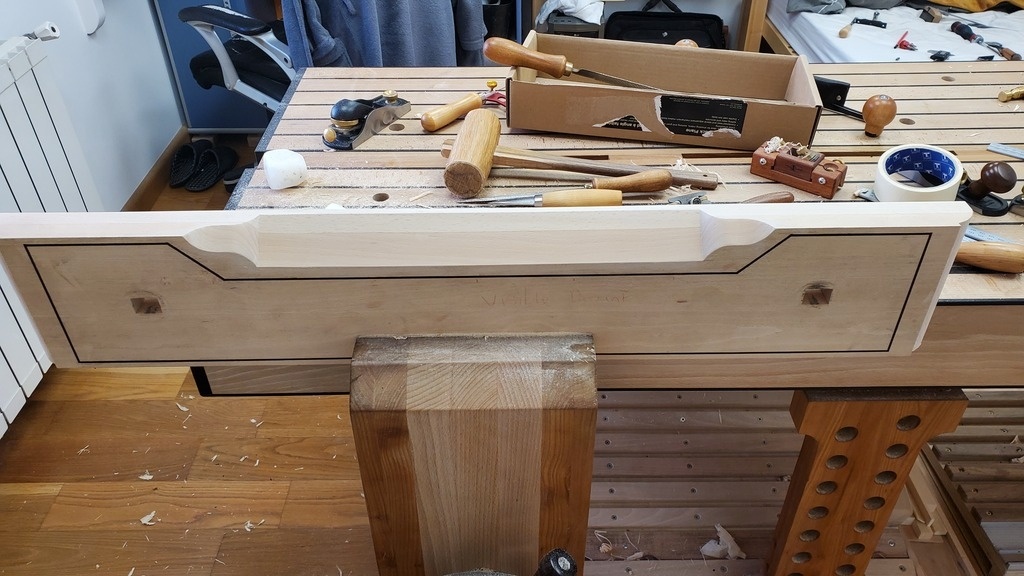

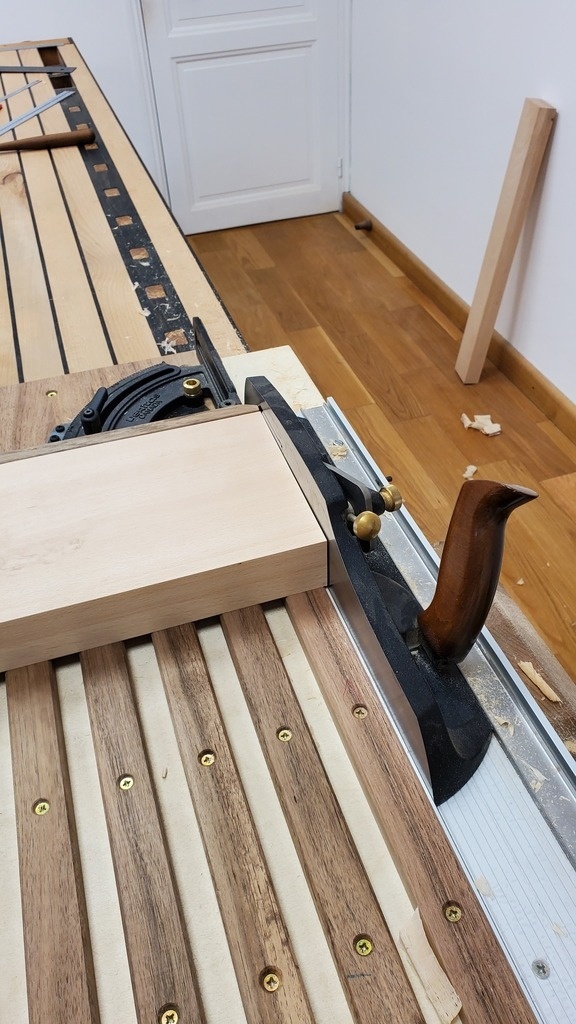

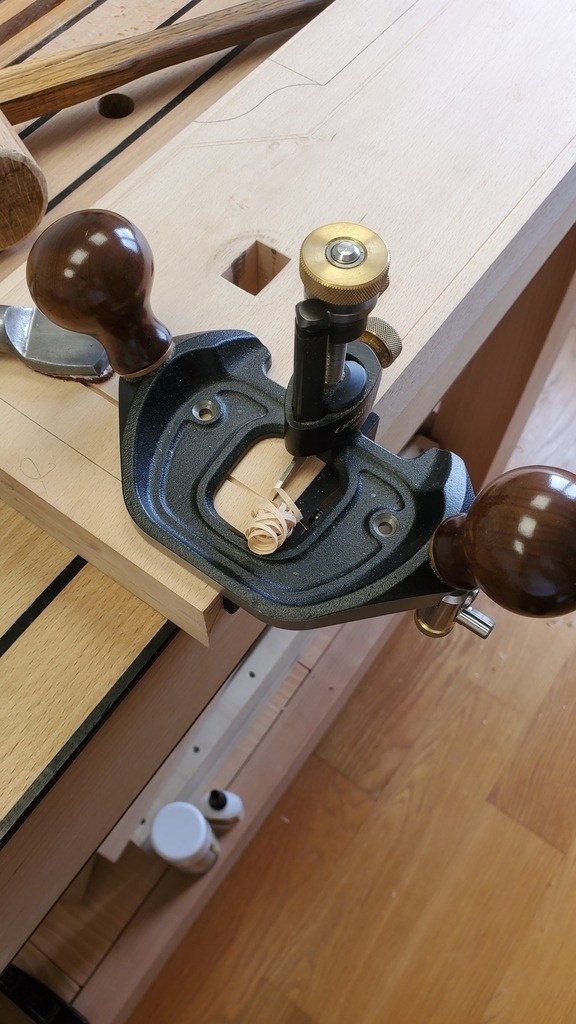

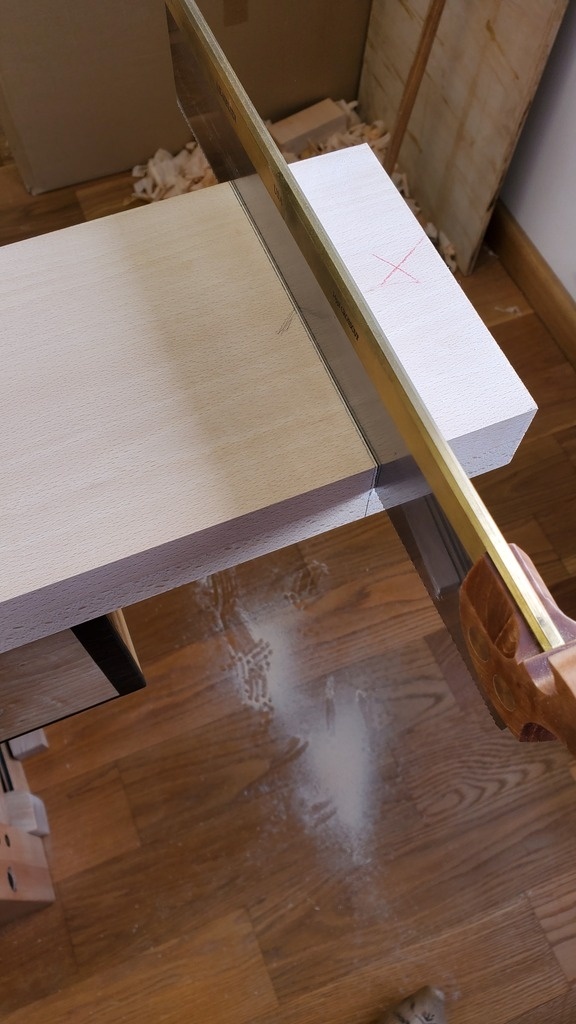

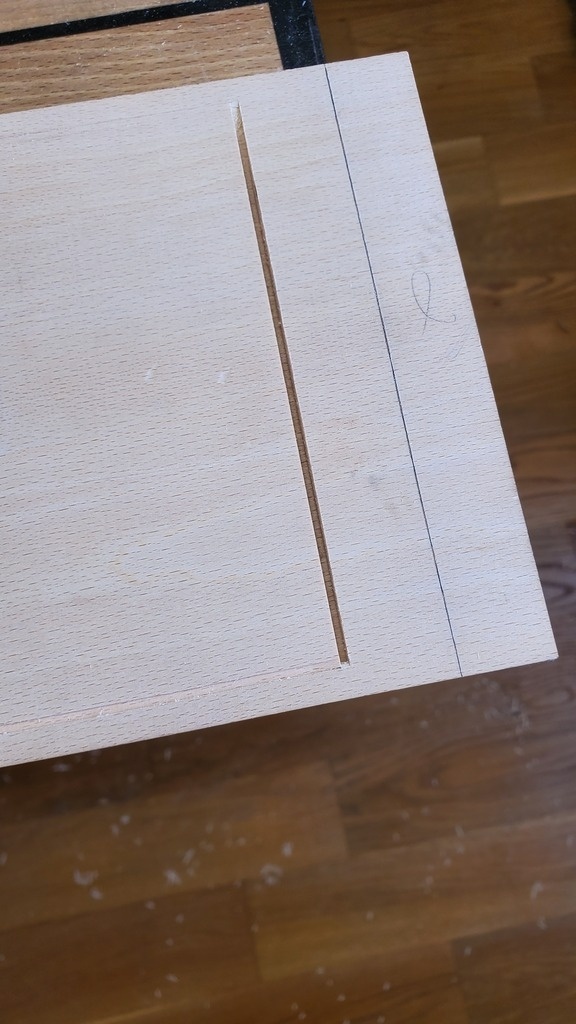

Quelques photos du travail manuel pour terminer :


Discussions

Kendra  a publié la création "Moxon Vise".
il y a 1 an
Neo3Lus

Du travail très propre. Superbe.

Erebor
( Modifié )

Wow encore une fois c'est absolument magnifique ! C'est pratique c'est petites bêtes...
J'adore parce que tes outils et réalisations sont aussi belles que pratiques.
Par contre ça me montre bien aussi que je suis pas au niveau 😁

dependancesbois

Voilà c'est ça ! Tout pareil !
Je vais jeter la mienne !

Ybos

Je suis dit que j'avais une bonne grosse marge de progression ! ☺

JeffBurlu
( Modifié )

Les mecs vous allez finir par me dégoûter de travailler le bois avec vos superbes réalisations.
Je crois que je vais aller m'acheter une canne à pêche 🐟

Albert Kloster

Comme d'hab’, tout est nickel 👍

L'atelier de Dimitri
( Modifié )

Minutieusement réalisé très beau travail

Thibault Jehl

Kendra a encore frappé ! Et c'est une réussite bien sûr !

Fof
( Modifié )

Joli ! La moulure, on pourrait dire que c'est une doucine à 45°.
Tu as mis un bombé sur la longueur de la mordache avant ? A l'usage, ça a tendance à plier, et ça ne serre plus grand chose au milieu des panneaux, pourtant j'ai un truc de 70mm d'épais en mordache avant. En mettant du bombé, quand tu serres, ça se met droit.
Et à l'occase, si tu trouves un peu de cuir, c'est vraiment bien pour ces presses !

Kendra
( Modifié )

Fof Merci ! Oui, j'ai oublié de le préciser, mais il y a en effet un léger bombé aux centres des deux mordaches pour plus pincer au centre. Je pense l'avoir fait un peu faible car en effet le bois plie pas mal quand même malgré l'épaisseur. Le cuir était prévu, mais le confinement un peu moins, en plus j'ai mis de l'huile, normalement je le colle à la colle à bois, je doute que la prise se fasse maintenant. Je reraboterai ma foi...

Fof
( Modifié )

Kendra Un coup de racloir et ce sera bon 🙂

J62

On a le droit de s'en servir?

Philippe Gelard
( Modifié )

Bravo. Trop petit ce mot pour ton travail. La qualité de ton travail commence où notre vocabulaire s'arrête...

Ybos

Joliement dit

Olivier80
( Modifié )

Bravo, quelle maitrise.
Une question à propos de la quincaillerie benchcrafted, il ne semble pas y avoir de protection contre le frottement de la vis sur le bois des mâchoires. Donc à force de frotter cela va creuser, non? J’ai vu certains systèmes avec un tube en bronze dans lequel coulisse la vis.

Kendra
( Modifié )

Olivier80 Merci ! En effet, il n'y a pas de protection chez Benchcrafted, je ne savais même pas que cela se faisait.

Néanmoins, les trous sont oblongs, il y a un jeu horizontal, le bois ne peut donc pas s'abîmer dans cette direction-là à cause de la vis.
En revanche, verticalement il n'y a pas de jeu donc tu as raison le bois va forcement un peu s'écraser. Le hêtre ne doit pas trop mal subir la compression, je pense en avoir pour quelques mois/années avant que trop de jeu vertical apparaisse. Auquel cas, je choisirai un bois qui résiste mieux à a la compression, peut être de l'ébène pour rattraper simplement ce jeu.

Une autre piste, imbiber cette zone avec de la colle cyanoacrylate + activateur peut être une solution pour faire durcir le bois spécifiquement à cet endroit.

Erebor
( Modifié )

Kendra au pire ré-usiner l'endroit pour ajouter un inserts en bronze c'est pas impossible.

Kendra
( Modifié )

Erebor Oui cela est possible, mais je pense que le bronze est également plus "mou" que l'acier de la vis. Au final, cela doit revenir à la même chose et quitte à avoir une pièce d'usure, je préfère que ce soit du bois que du métal, que je ne sais malheureusement pas travailler.

Erebor
( Modifié )

Kendra le bronze c'est très agréable à travailler mais je comprends la pièce d'usure en bois !

Fof

Le bronze est plus mou, mais surtout "auto lubrifiant". On en faisait des paliers d'axes de machines avant les roulements, et ma foi graissé régulièrement, ça tenait longtemps 😉

Erebor
( Modifié )

Petite question : tu as l'air d'être très largement équipé Veritas (ça fait rêver) mais il m'a semblé voir une scie Lié Nielsen il y a une raison ? Ou c'est juste une opportunité ? Je suis curieux...

Kendra
( Modifié )

Erebor Oui, tu as raison c'est bien du Lie Nielsen.

Au niveau de la marque, je n'ai pas choisi Veritas car je trouve leurs scies moches tout simplement, mais elles doivent tout aussi bien marcher, tout comme des scies d'occasions.
J'ai au total 5 scies Lie Nielsen (dovetail, crosscut, ripcut et 2 égoïnes) et il ne semble pas que Veritas fabrique des scies égoïnes. Du coup j'ai tout pris chez l'un et pas chez l'autre :).

Erebor
( Modifié )

Kendra effectivement Veritas ne fabrique que des dovetail et des scies à tenons. Je comprends mieux le choix. C'est vrai qu'elles sont pas super jolies mais j'avoue que la prise en main est vraiment agréable bon j'ai pas eu l'occasion de tester une Lie Nielsen donc je peux pas comparer. Merci pour la réponse

fred01

bravo très jolie établie

BobbyWatson

C'est cool que tu aies mis les photos des étapes de fabrication. T'es vachement doué!

bazaretdetours

Très joli boulot! Mais des fois tu n'as pas peur d’abîmer ton établi en travaillant dessus quand même?

trente six seb
( Modifié )

Très très joli ! Ca devient une habitude mais on ne s'edn lasse pas.

Par contre, c'est facile à l'utilisation ?
Je veux dire, tenir la planche d'une main, la roue droite de l’autre et la gauche avec la dernière ? 😁

Fof

pour les pièces larges tu pousses la mordache avec ta hanche pendant que tu serres de chaque côté !

trente six seb

ok, mais c'est pratique ?

Kendra
( Modifié )

trente six seb Merci ! Je n'ai pas encore du recul sur son utilisation, je pense que c'est moins pratique/rapide que ma presse frontale mais ce n'est pas fait pour répondre à la même demande. Dans mon cas, c'est une presse d'appoint, elle sera sous mon établi et je la sortirai que lors de la réalisation de queues d'arondes pour être un peu plus haut et sans la gêne de la vis centrale. Il n'y a pas de presse ou d'établi idéal, faut juste essayer de couvrir le maximum de ses besoins.

Pour la rendre plus pratique il y a une vidéo de David Barron couvrant le sujet :

youtube.com/wa...0pFLmS9Tk[David Barron Moxon Vise]

trente six seb
( Modifié )

Kendra merci, tu nous fera ton retour.
On tout cas, les améliorations de David, ça fait les bras ! 😂

dneis

En réalité, tu peux être réglé sur l'épaisseur de la planche d'un côté, insérer la planche (le mors mobile est alors en biais pour la laisser passer) et serrer la deuxième vis.
Si tu as bien calculé ton coup, presque pas besoin de resserrer la première vis.
(je ne sais pas si c'est bien clair...)

Je fais ça avec la mienne, c'est pratique. Le cuir aide bien à ce que la pièce ne glisse pas avant que ce en soit complètement serré.

trente six seb

Si si c'est clair. J'imagine que ça peut être galère au début et qu'après on prend le coup et on n'y pense plus.

Ybos

Superbe. Toujours ce soucis du détail qui fait la différence et augmente la qualité perçu.
Bravo 👏

JPM
( Modifié )

Magnifique...à te dégoûter de la menuiserie...
Moi aussi je m’interroge c’est pour le salon où est ce que l’on peut travailler dessus ?
Les incrustations ne sont- elles pas un point de fragilité pour le travail ? Idem pour les QA ?
Est ce que tu prends des arpettes ? Je suis volontaire😀
Jean-Paul

créolignum

du travail d'artiste. bravo

Alkap

Bonsoir à tous
Qui pourrait m'indiquer où trouver un kit pour faire et ajouter une presse en bout d'établi sur un vieux mais solide Roubo? Dans le genre de celui réalisé par Stavros gakos sur youtube qui est remarquable mais ne donne pas d'indication sur le fournisseur du chariot.
Merci et cordiales slts
Alkap

FMJ

très classe !

Freesia

J'en veux un pareil ! Magnifique.
