Premier projet sérieux : deux tables de nuits


Edit 2 : J'ai prolongé l'article ci après pour mettre davantage de photos et d'explications.

Edit : d'abord Merci pour tous vos commentaires qui font vraiment plaisir !
Je vais prendre le temps de compiler toutes les photos de la progression et les ajouter avec quelques descriptions dans les prochains jours, ainsi que répondre à vos commentaires :)


Bonjour à toutes et à tous,

une petite publication pour partager avec vous mon premier projet sérieux mené à terme avec succès.

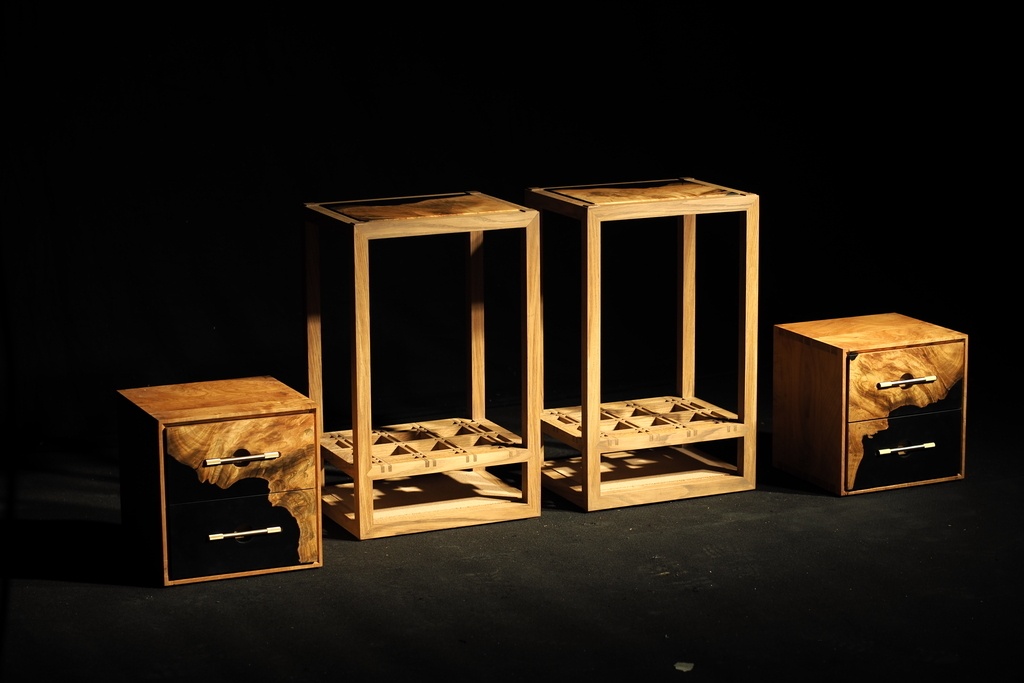

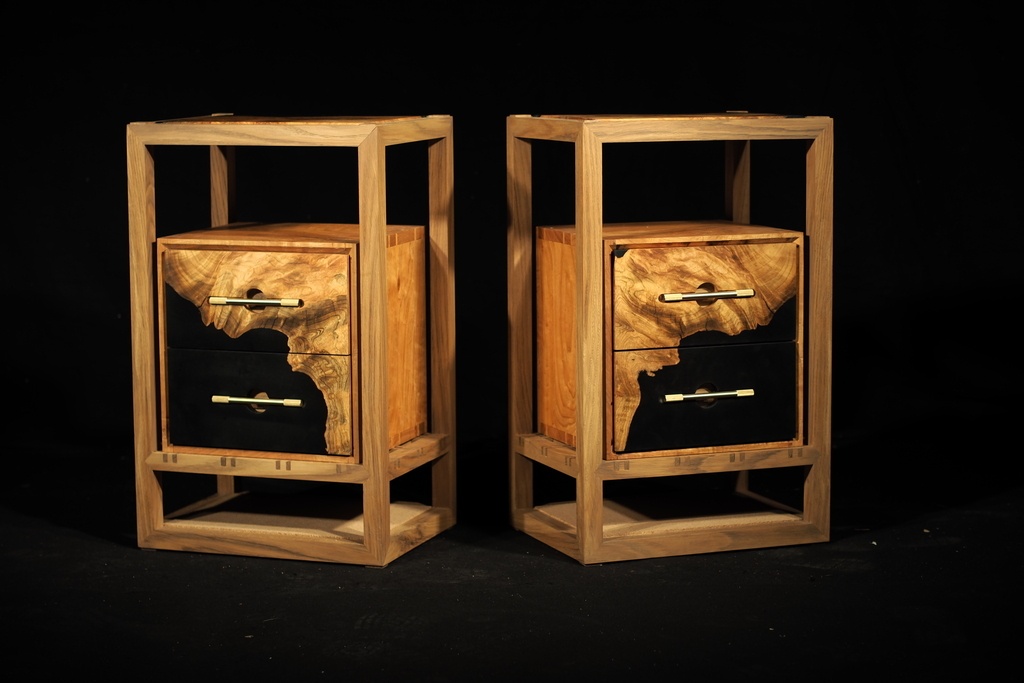

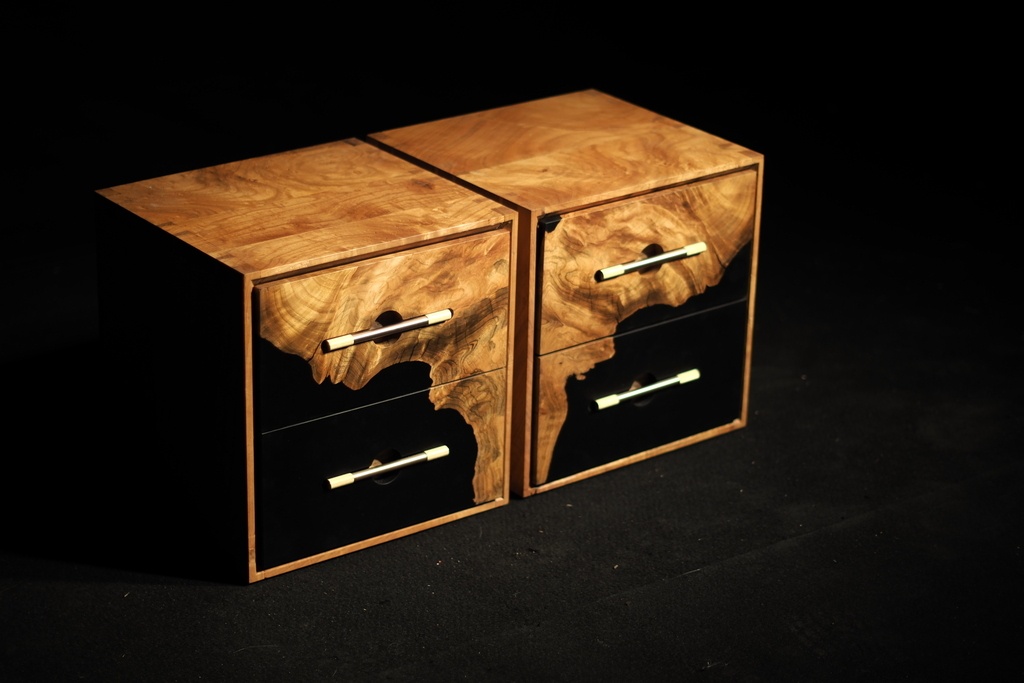

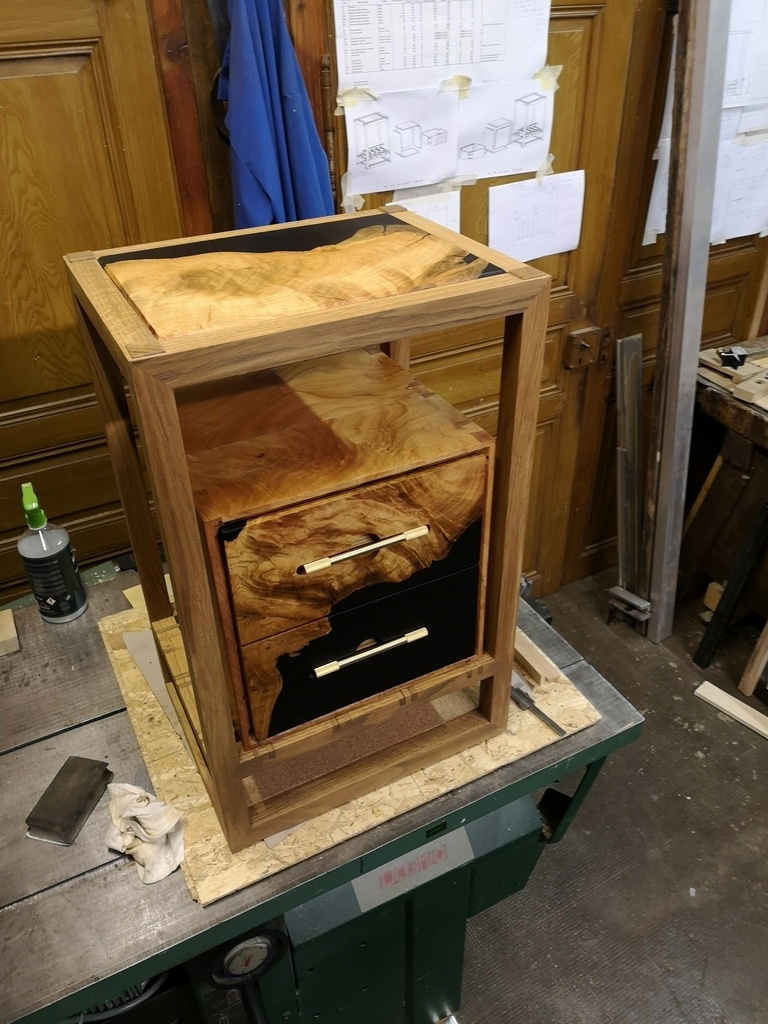

Il s'agit de deux tables de nuit composées d'une armature en chêne, d'un coffre à tiroirs en cerisier, de tiroirs en chêne, et les façades de tiroir, ainsi que le plateau supérieur mêlant cerisier et résine époxy.
L'accent à été mis sur la symétrie et la mise en valeur du bois naturel. L'ensemble du projet a été réalisé sans vis, uniquement par de l'assemblage collé (hormis les coulisses de tiroir et la fixation des façades).

J'ai réalisé ce projet pour un ami qui m'a donné carte blanche et un budget de 1000e, j'y ai passé 6 mois de mon temps libre, pas loin de 400 à 450h entre la conception, la réalisation des plans, et la réalisation des meubles.

J'ai voulu sortir très loin de ma zone de confort afin de progresser et d'apprendre de nombreuses techniques que je suis encore loin de maîtriser. La structure de chêne est assemblée par des tenons avec face en onglet, le coffre repose sur un espèce de maillage similaire à une grille de base en kumiko, le coffre et les tiroirs en queue d'aronde, les plateaux en rainure languette flottante.

J'adorerai avoir vos retour, je cherche à me reconvertir en autodidacte d'ici quelques années, je sais que le chemin sera encore long mais je pense que c'est un bon premier pas vers ma destination.

Au plaisir de vous lire,

Val

Inspirations : Ko Beomsuk et Nick Pedula


/!\ J'ai conscience d'avoir de sérieuses lacunes sur le jargon du métier, je ne connais pas tous les noms techniques d'assemblages et de procédés, et risque de mal les utiliser...

I. Conception, design

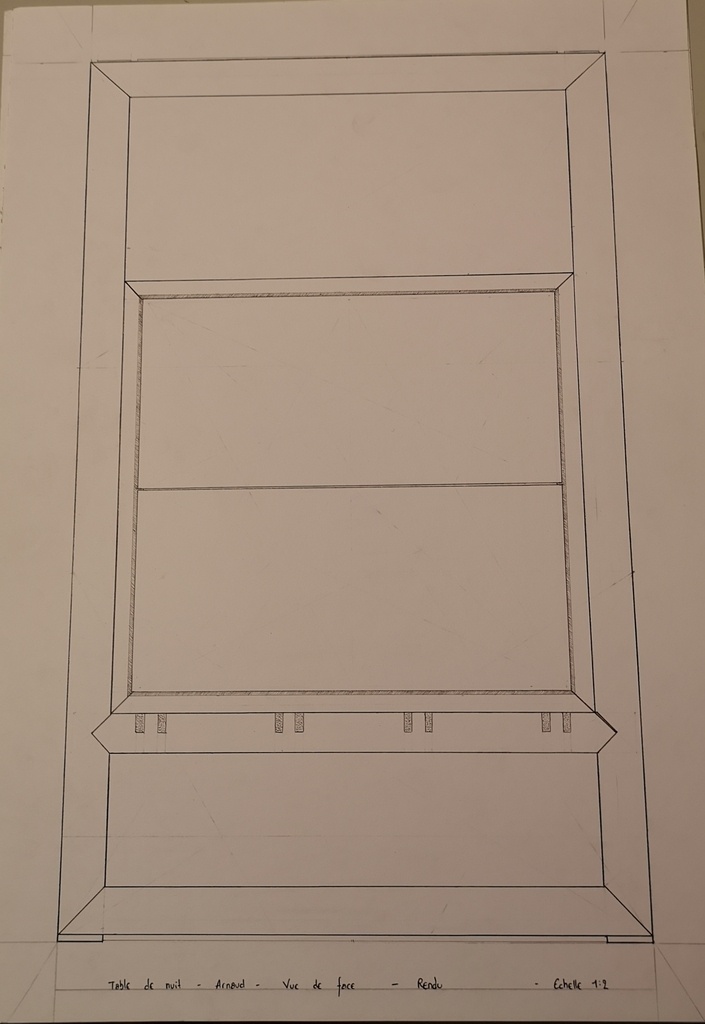

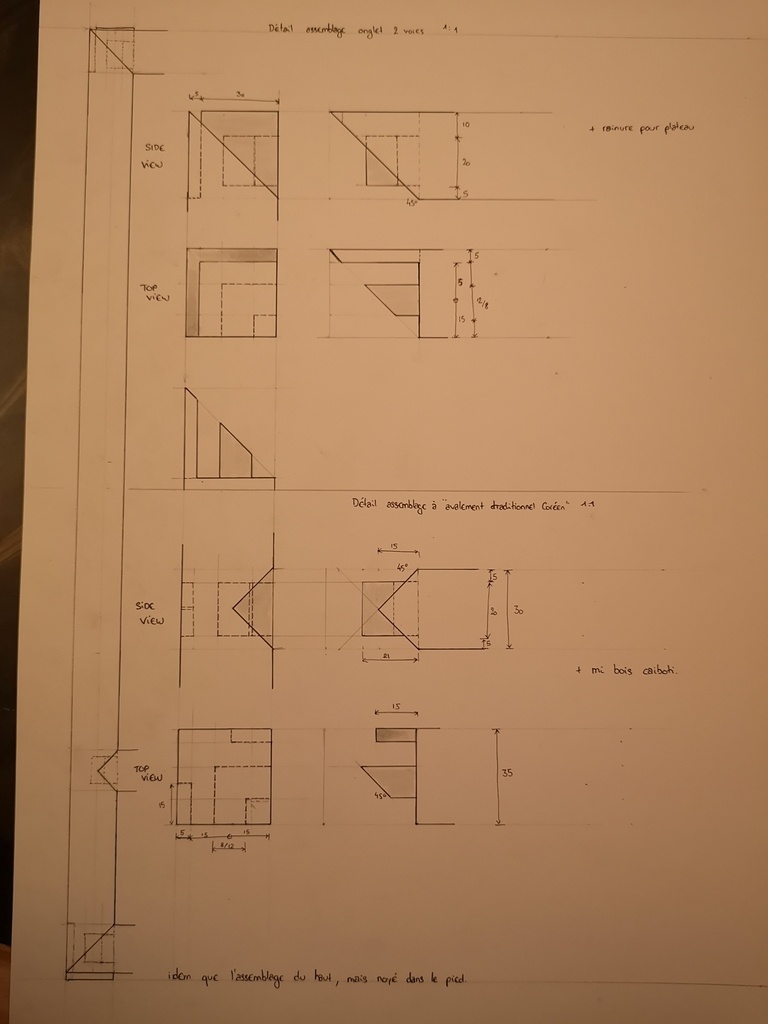

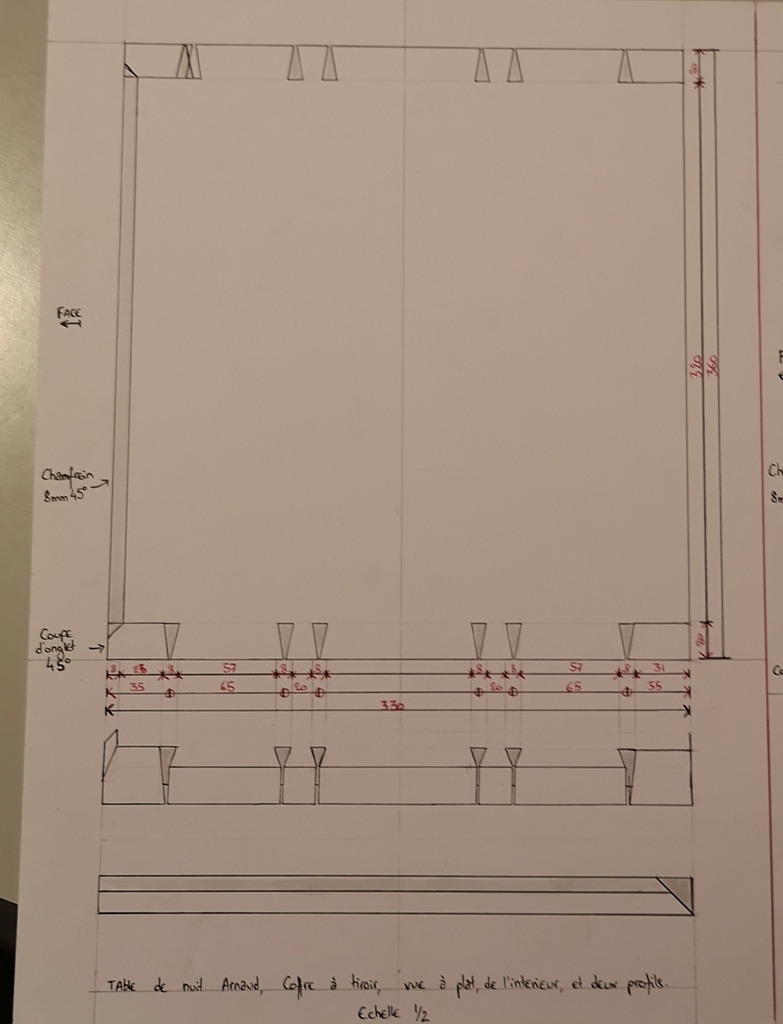

Etant toujours fan d'une feuille et d'un crayon, j'ai commencé par dessiner un plan de ce que j'avais imaginé à partir des images d'inspirations qui m'ont été fournies, puis, utilisant des règles de composition, j'ai défini les proportions principales puis suis allé de plus en plus dans les détails.

Une fois satisfait de mes dessins, je modélise le projet sur SketchUp, ce qui me sert à me rendre compte de l'ampleur du travail à abattre et des éventuelles incohérences dans mon design. C'est en quelque sorte un premier montage à blanc qui sert à mettre le doigt sur des contraintes dans l'ordre de fabrication ou d'assemblage.

II. Débit/corryage

Ma machine étant malheureusement très mal réglée (malgré les journées passées à essayer de corriger les défauts), c'est l'étape sur laquelle je perds le plus de temps. Après quelques jours de galère mêlant corroyage à la machine et à la main, j'assemble les plateaux qui me serviront à faire les tiroirs en rainure languette, réfléchis à une disposition et marque toute mes pièces.

III. Assemnblages

Rainures

Les plateaux supérieurs et inférieurs sont capturés dans la structure à l'aide d'une rainure, réalisée à la scie sur table.

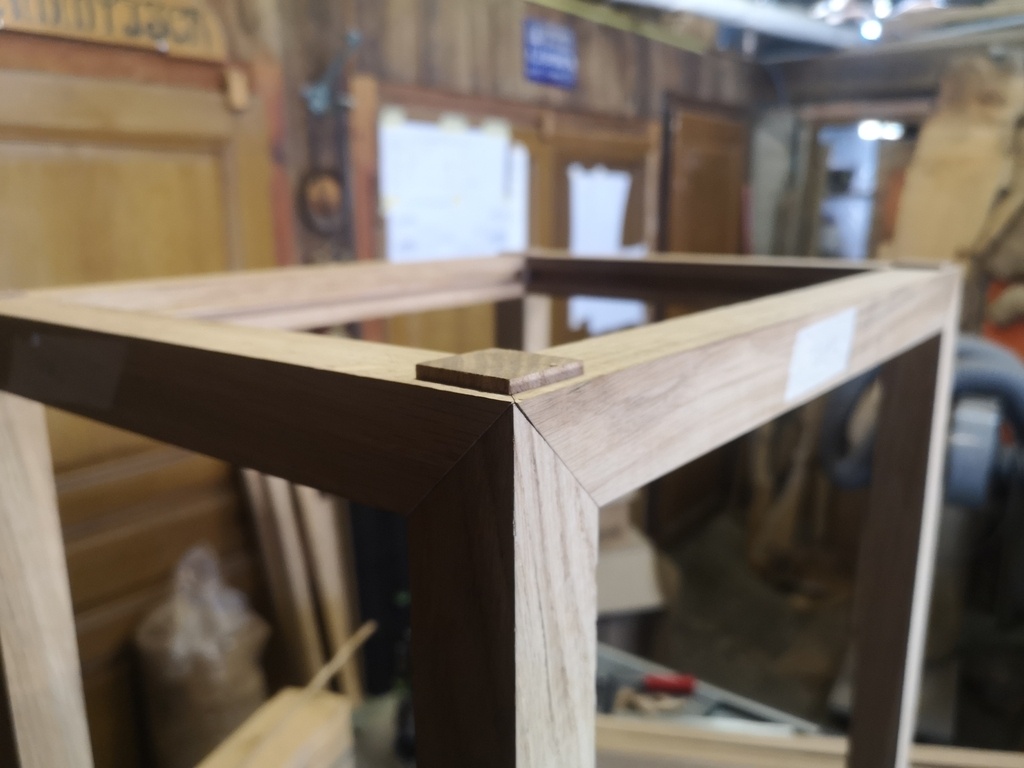

Tenon/mortaise avec face d'onglet

Les angles reliant 2 traverse à 90degrés aux pieds du meubles sont assemblées avec un tenon mortaise coupé d'onglet à leur intersection, et la face est coupée d'onglet à 45degré également pour un coté esthétique. Il s'agit d'un assemblage traditionnel coréen.

Réalisés à la scie Dozuki et à la scie sur table. J'ai fabriqué un gabarit sommaire pour défoncer les mortaises puis les nettoyer et les rendre carrées au ciseau.
La partie femelle de la face coupe d'onglet est faite à la dozuki. Une équerre à chapeau en bois fabriquée maison me sert à répéter l'angle de 45 degrés efficacement.

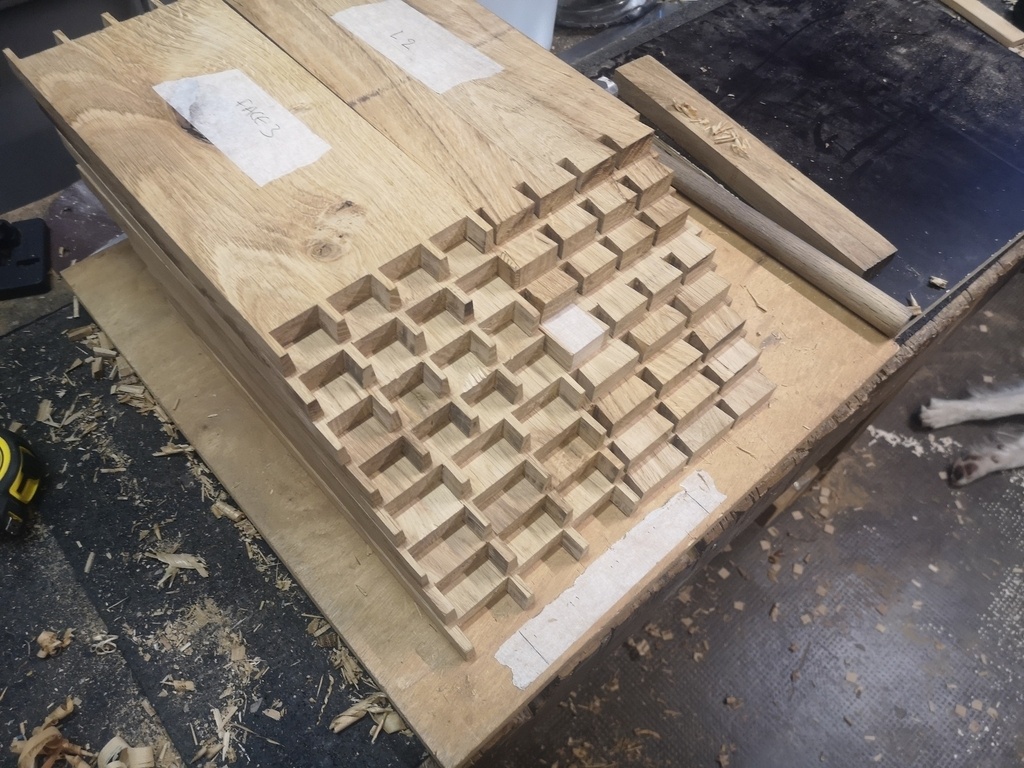

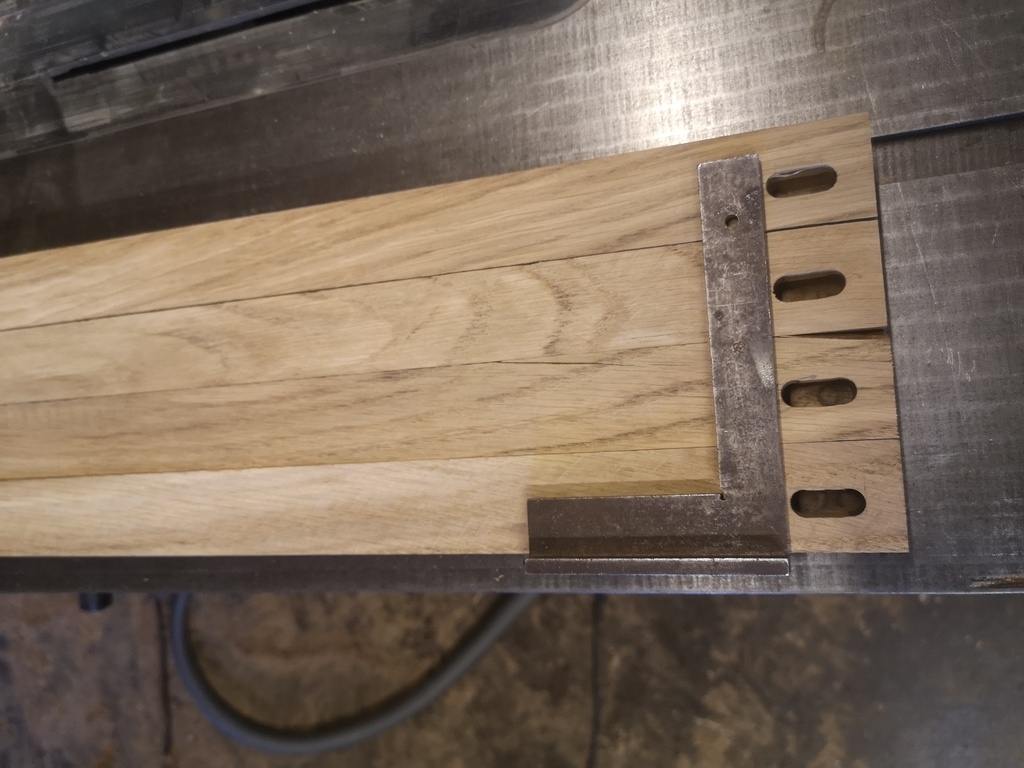

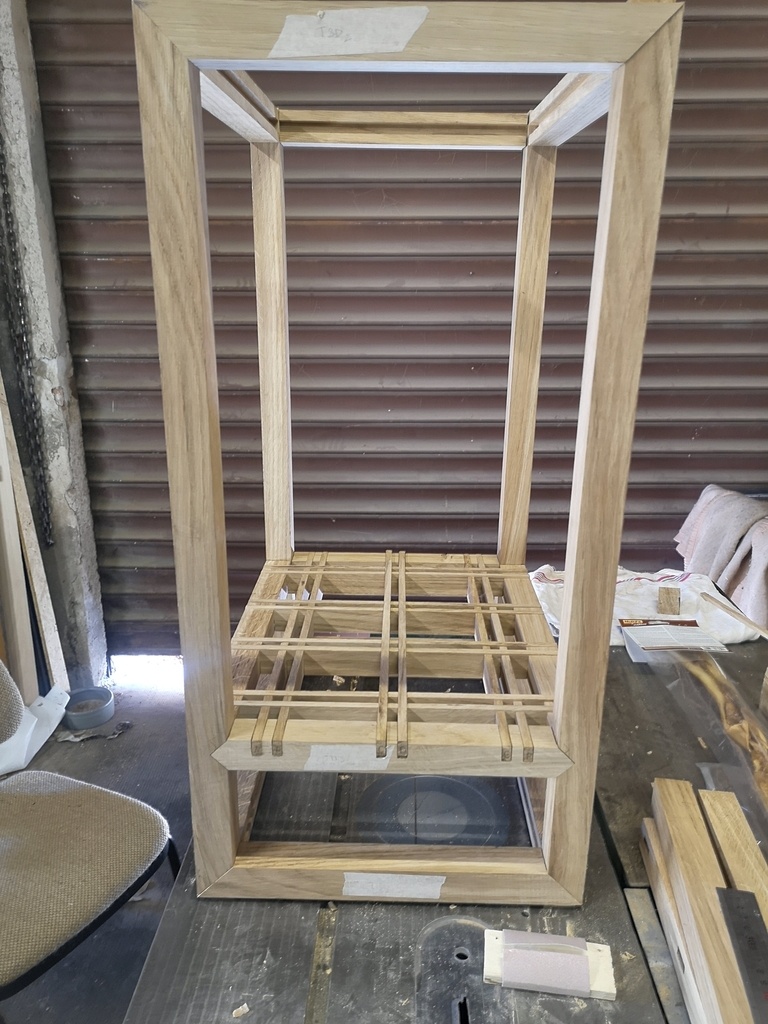

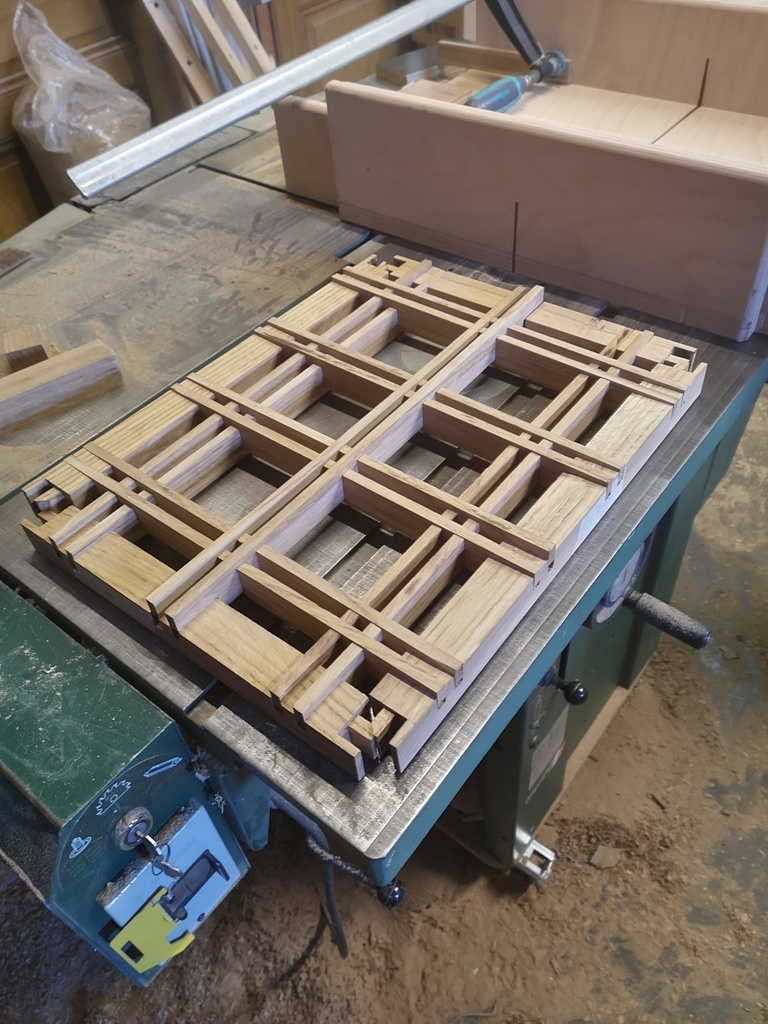

Caillebottis en kumiko

Le caillebottis à été fait à la scie sur table, avec un jeu de butées pour répéter le même intervale partout (sans grand succès, quelques dixièmes se sont perdus ou ajoutés à droite à gauche dû à la mauvaise qualité de mon corroyage.
Les réglages ont été faits au ciseau et au rabot à main.

Coffre

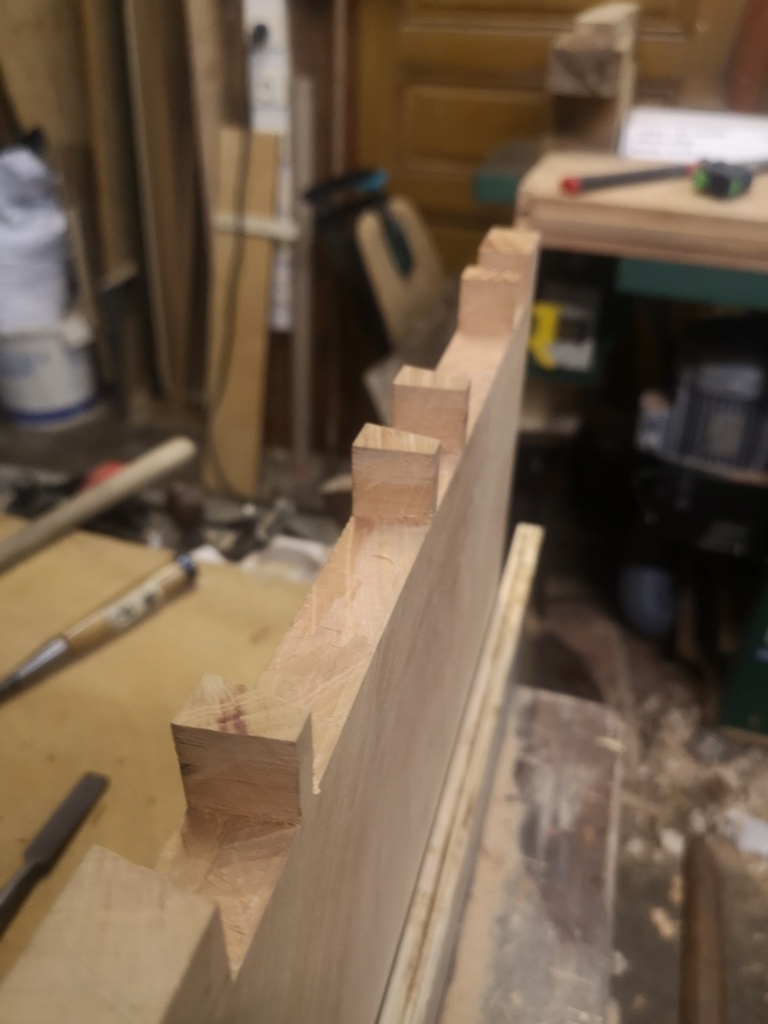

Le coffre à tiroir en cerisier est assemblé par des queues d'arondes (mes toutes premières). J'avais fait quelques heures d'entrainement avant de me lancer. Quand j'eu été assez content de mes résultats je me suis lancé sur les vraies.

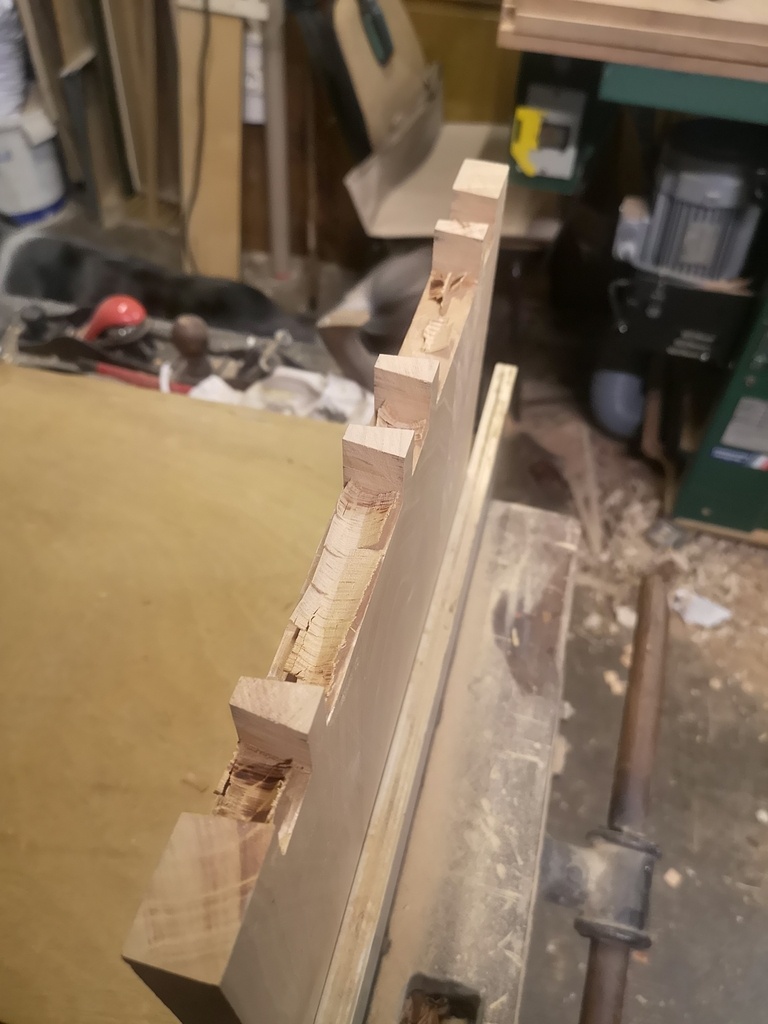

Réalisées à la scie Dozuki, j'ai taillé dans l'excédent à la scie sur table avant de nettoyer au ciseau.

J'ai ensuite ajouté un chanfrein sur le pourtour du cadre pour lui donner un peu plus de finesse en jouant avec la lumière, et pour lui apporter une touche moderne. Fait à la défonceuse et nettoyé au rabot et ciseau.

  • Ajout d'une rainure pour accueillir le fond en CP.

Tiroirs

Assemblés à la queue d'aronde, j'ai fini par acheter un guide à aimants pour davantage d'efficacité. (Je sais ça porte à débat, mais j'aurai largement le temps de m'exercer à maitriser la technique sur autre chose qu'une commande client)
Le fond est tenu dans une rainure, + ajout de liège pour habiller le fond du tiroir.

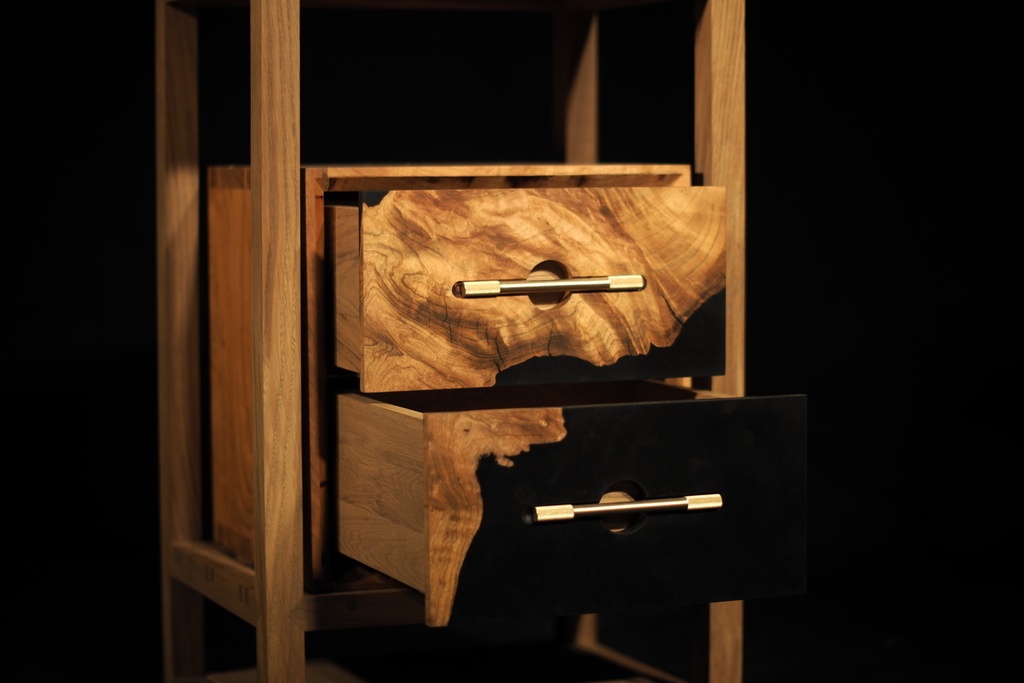

Façades de tiroir

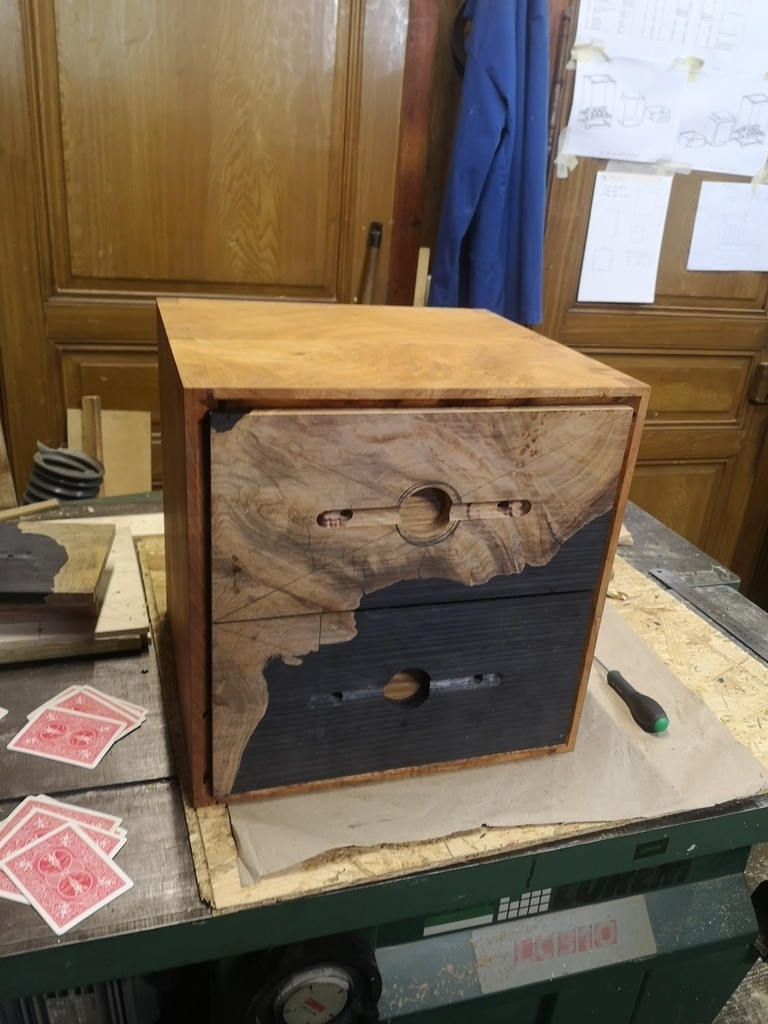

Les façades étant coulées dans la résine, je les ai dégauchies et rabotées à la défonceuse suivant la technique bien connue du chariot sur deux guides coplanaires. J'ai ensuite ajouté des chanfreins tout autour à la défonceuse, et l'usinage en demi rond pour la poignée avec une fraise en demi rond et un gabarit.

plateaux

La languette sur le pourtour des plateaux a été faite à la scie sur table.

IV. Résine

J'ai utilisé de la résine DIP ON, une marque allemande avec une gamme de produit très intéressants et complet pour un prix raisonnable. Le colorant utilisé est le noir le plus sombre.

Références :

  • résine : EpoxyPlast 3D B50 Deep Pour Resin - Ultra Diamond Clear Anti-UV
  • colorant : Tiefschwarz / Jet Black (RAL 9005) Epoxy Resin Pigment Paste

V. Finition

Ponçage du bois à l'orbitale 80 - 120 - 180 - 240 puis retour à la main à 180. J'asperge ensuite le bois à l'eau pour gonfler les fibre, et repasse soigneusement un coup de 180 à la main.

Ponçage de la résine à l'orbitale en faisant TRES doucement et en n'appliquant aucune pression 40 - 60 - 100 - 120 - 150 - 180 - 240 - 320 - 400. L'idée est de sortir toutes les marques du disque précédent avec le disque suivant. Veiller à régulièrement nettoyer le disque ou le remplacer pour éviter les amas de poussière de résine qui vont rayer la surface.

Finition Rubio monocoat avec primaire anti tanin et traitement "métalisant" sur les parties qui verront le plus de manipulation (plateau, façades de tiroir, pieds).

Et voilà !

Je serai très heureux de répondre à vos questions si jamais j'ai oublié des choses...

à bientôt !

Photos partie 1 :

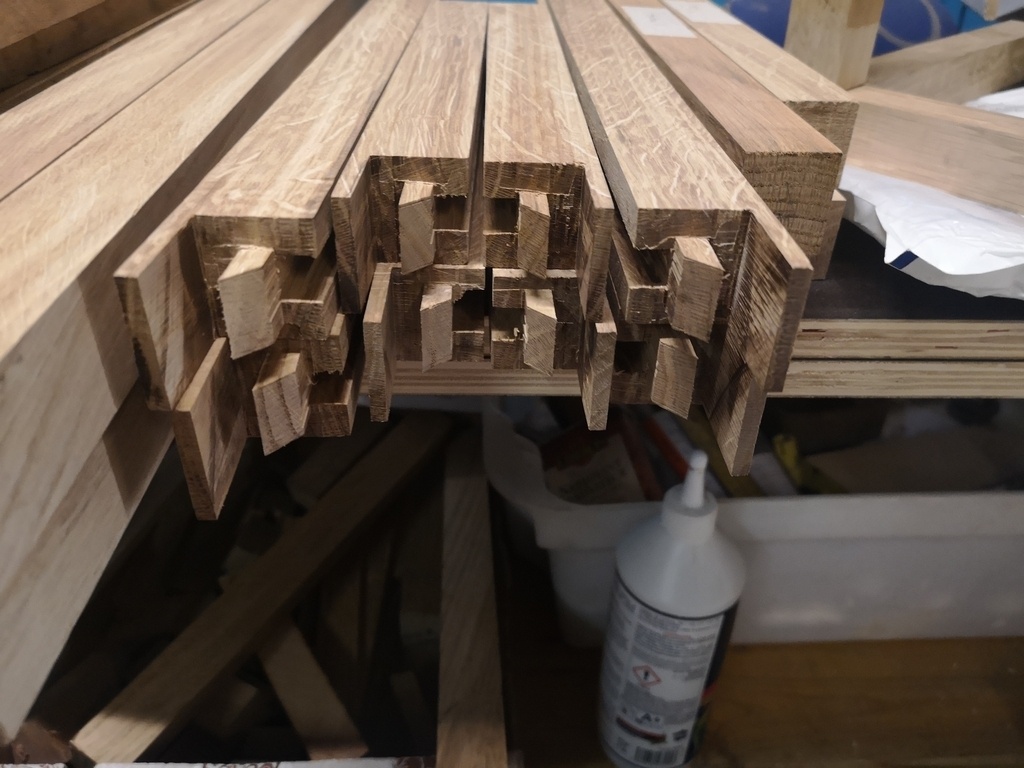

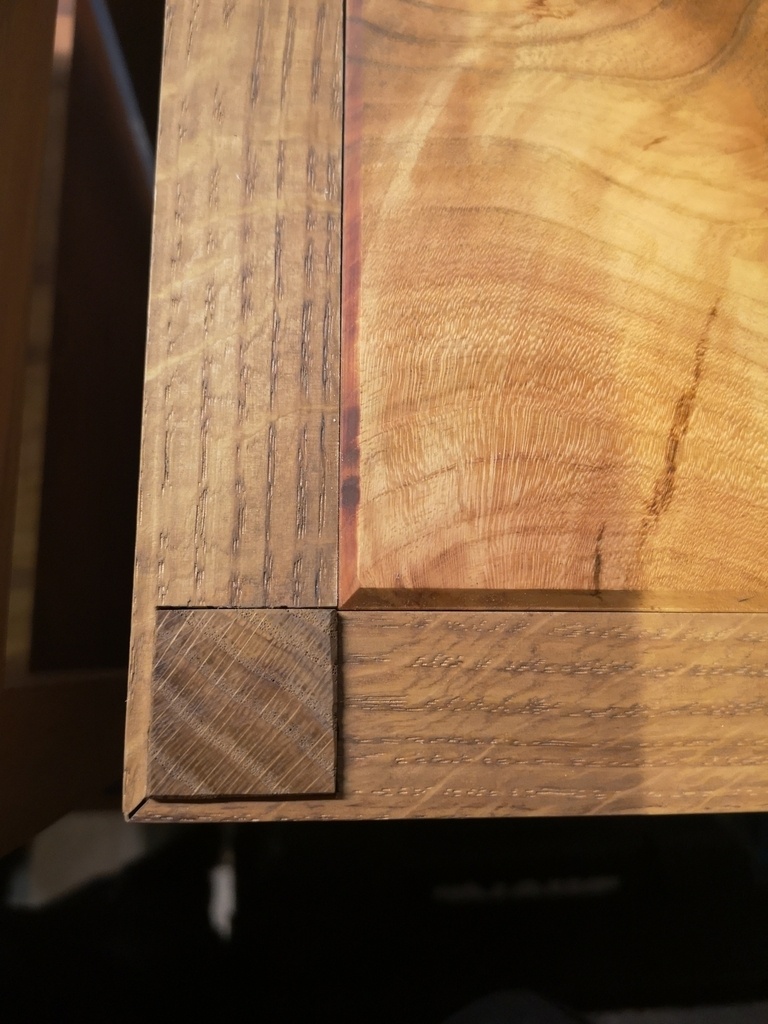

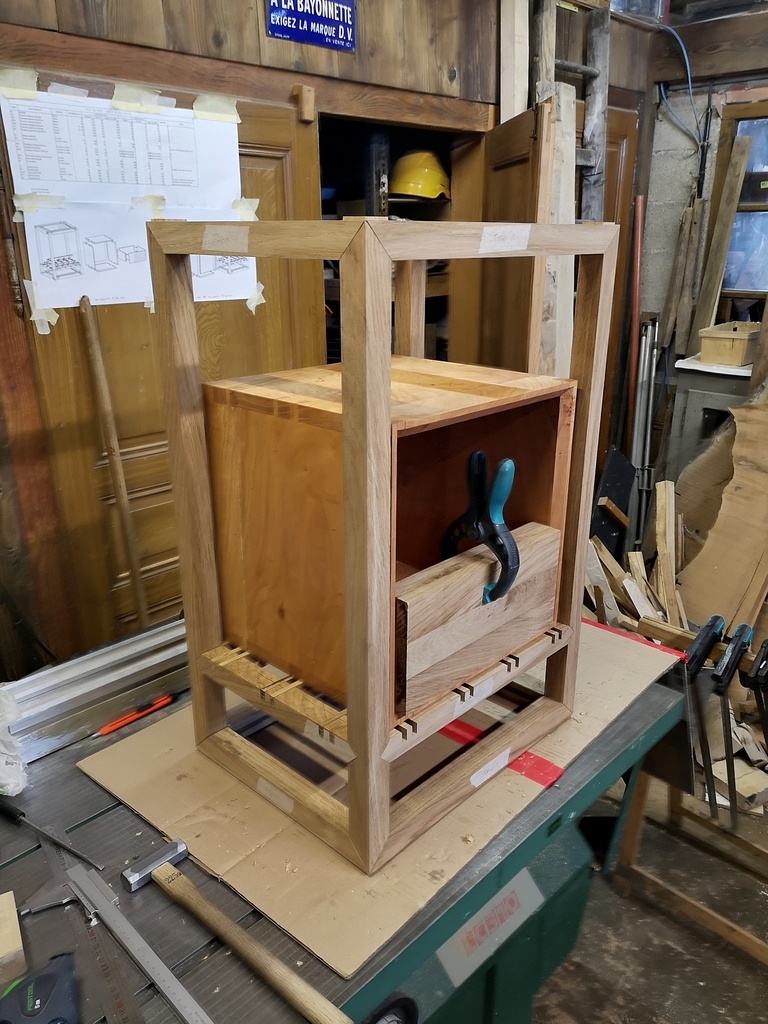

Tenons mortaises
kumiko (?)

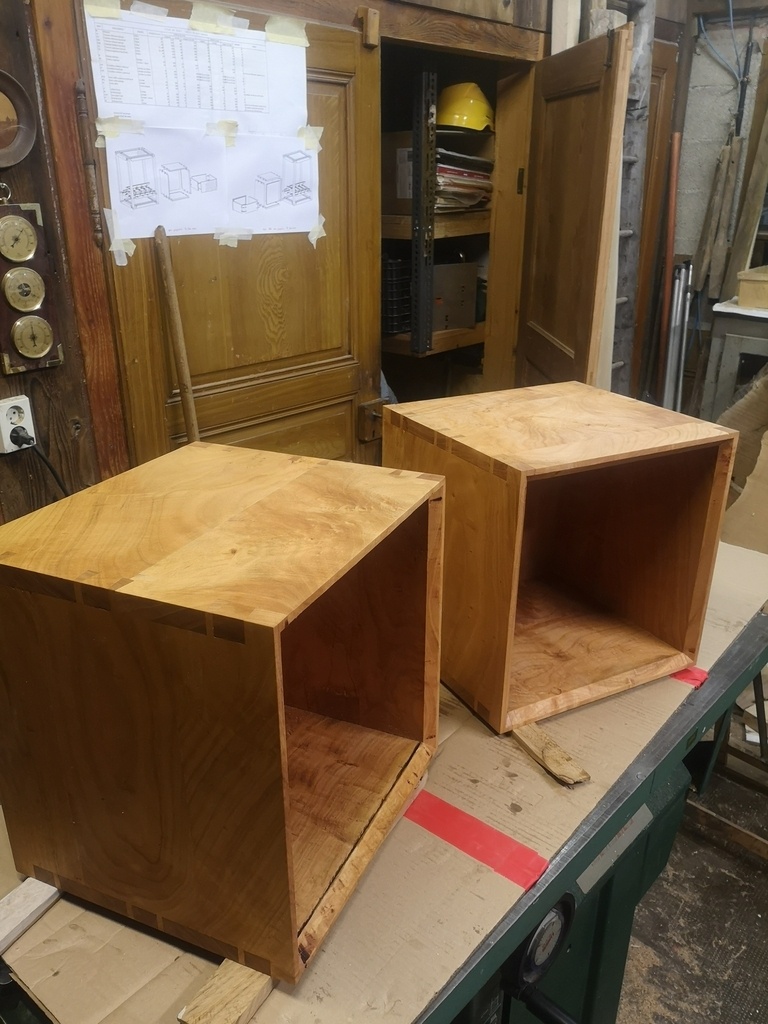

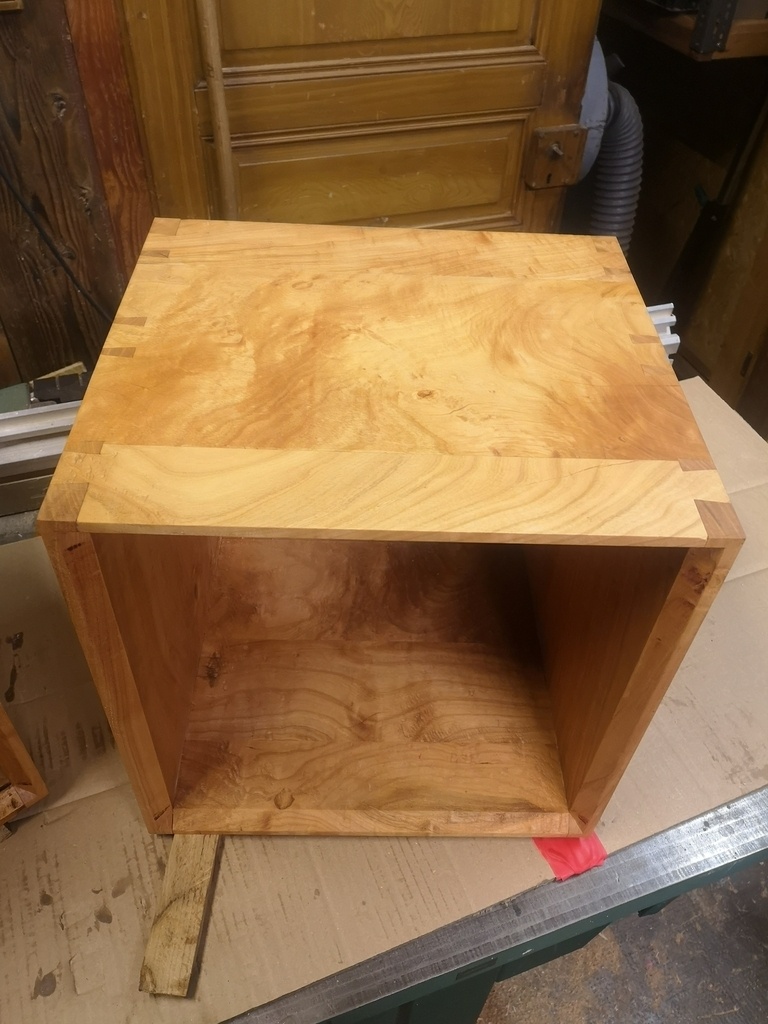

Coffres

Photos partie 2 :

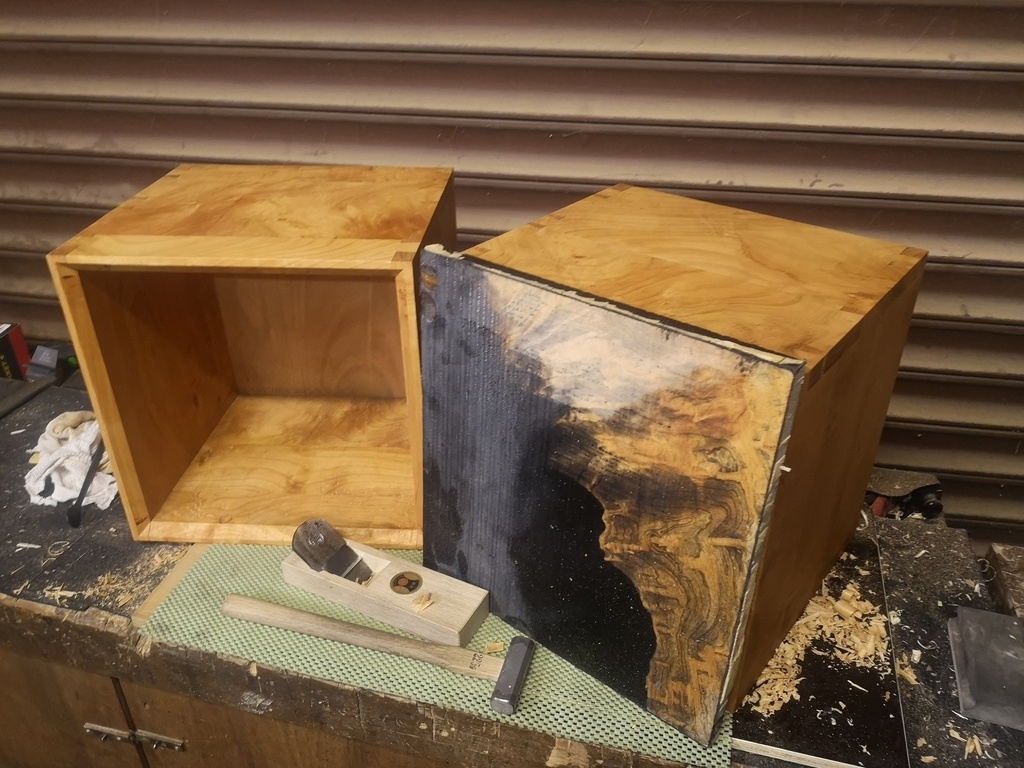

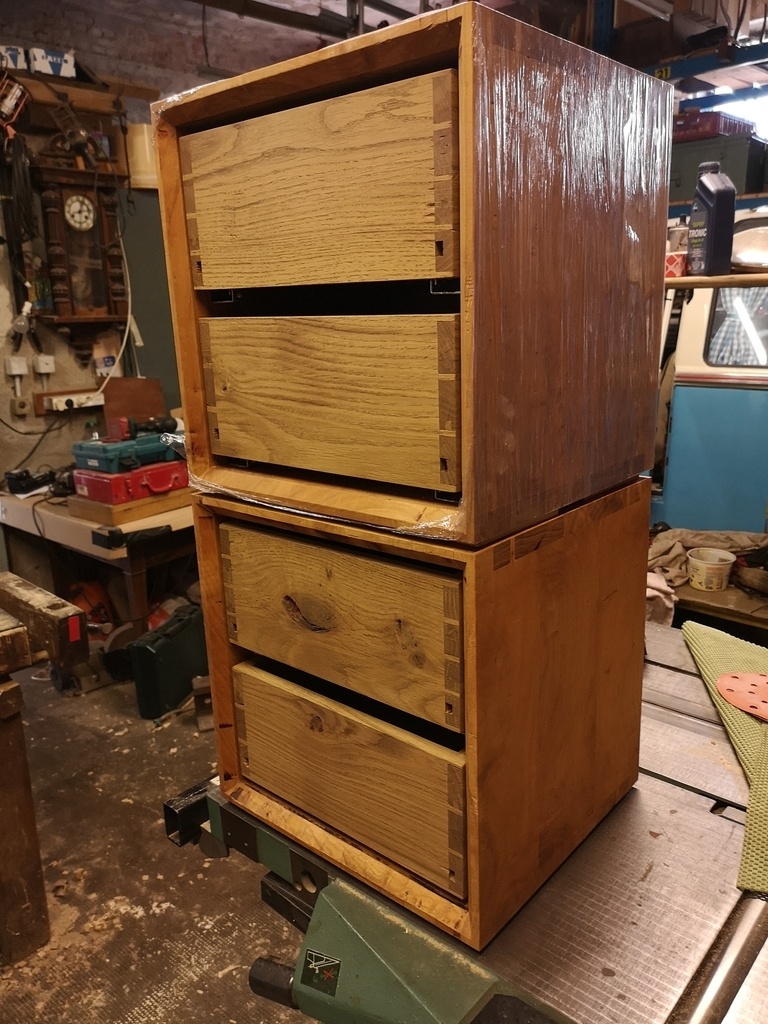

Coffres
Visualisation/planification tiroirs

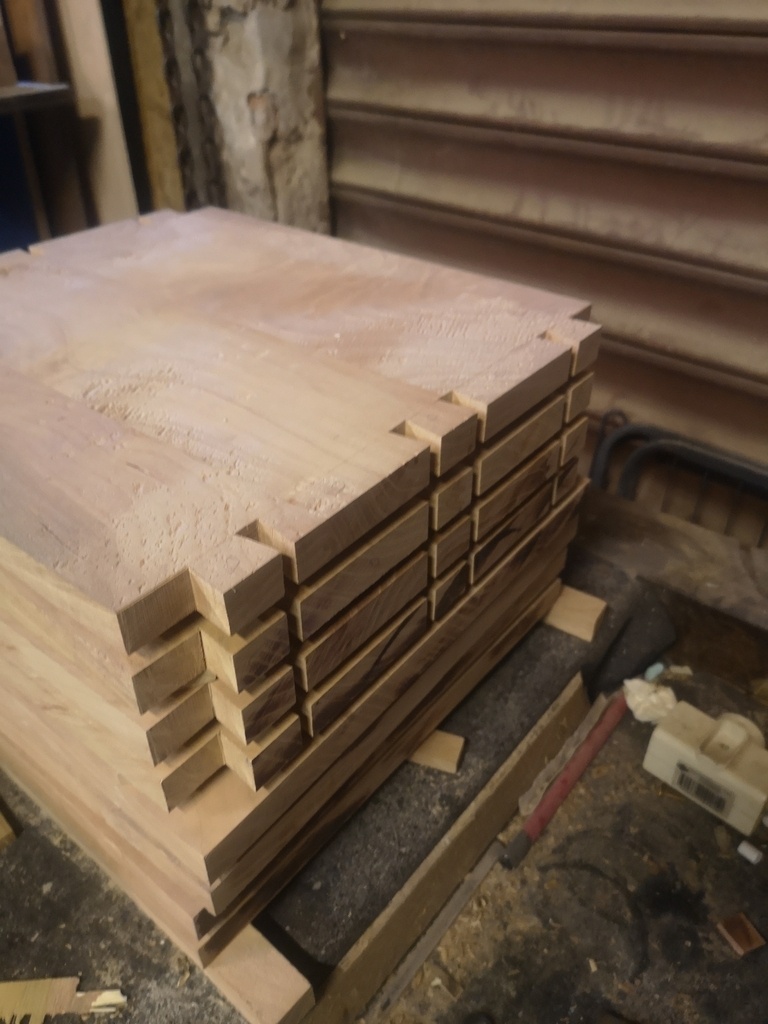

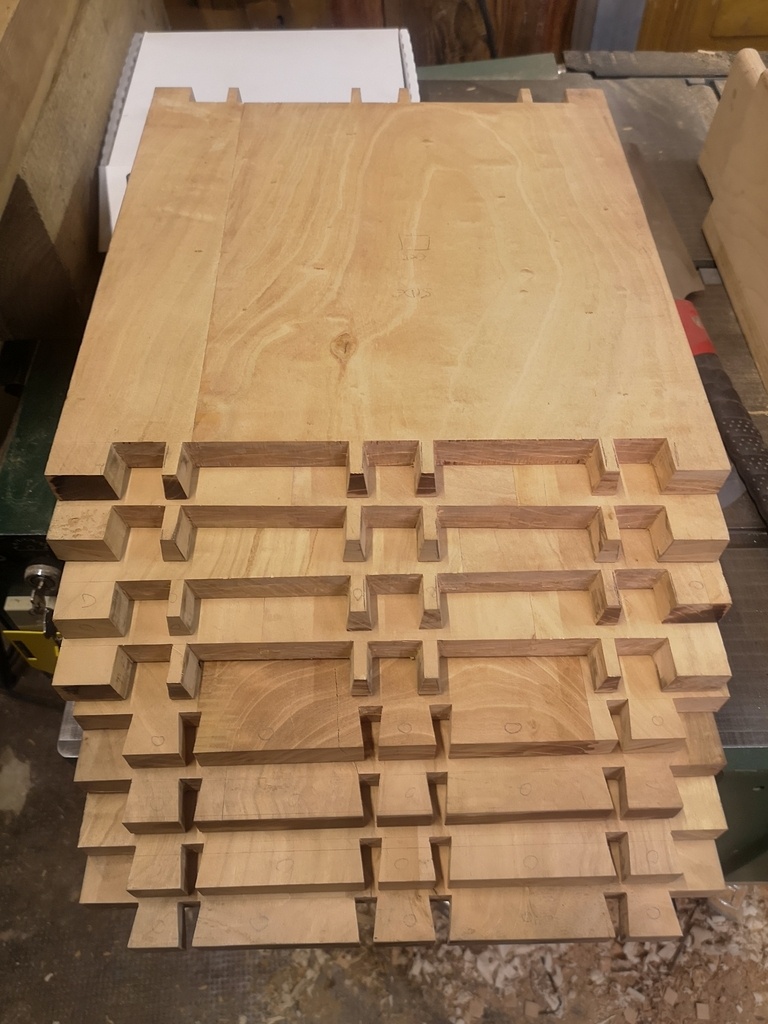

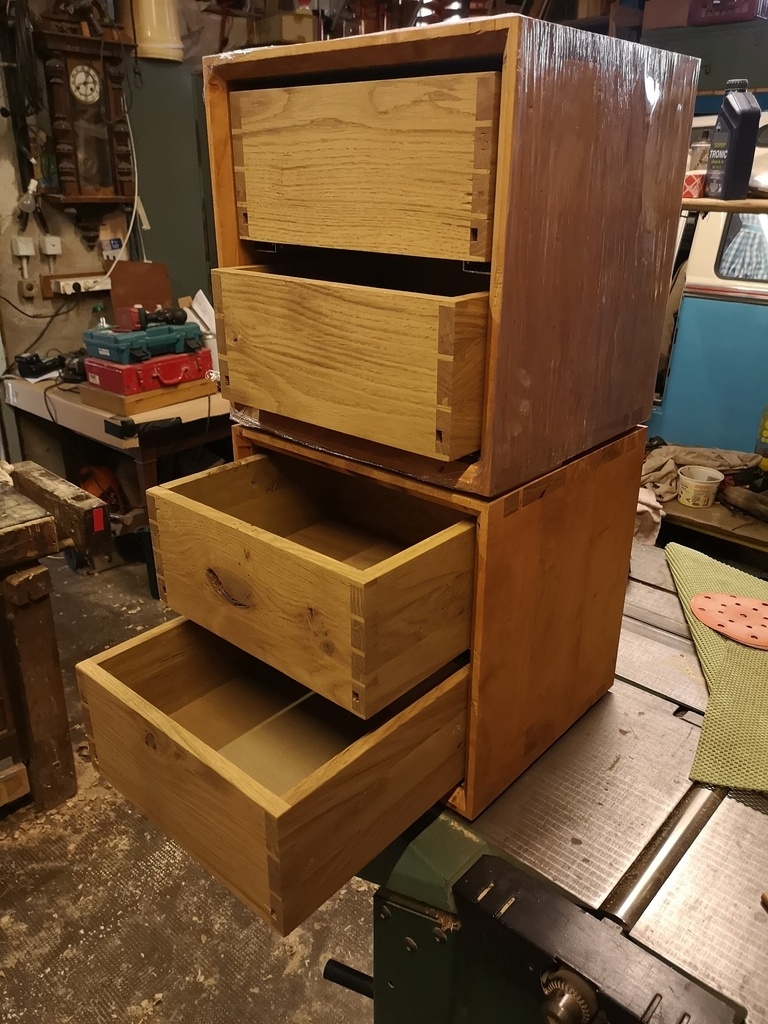

Assemblages tiroirs

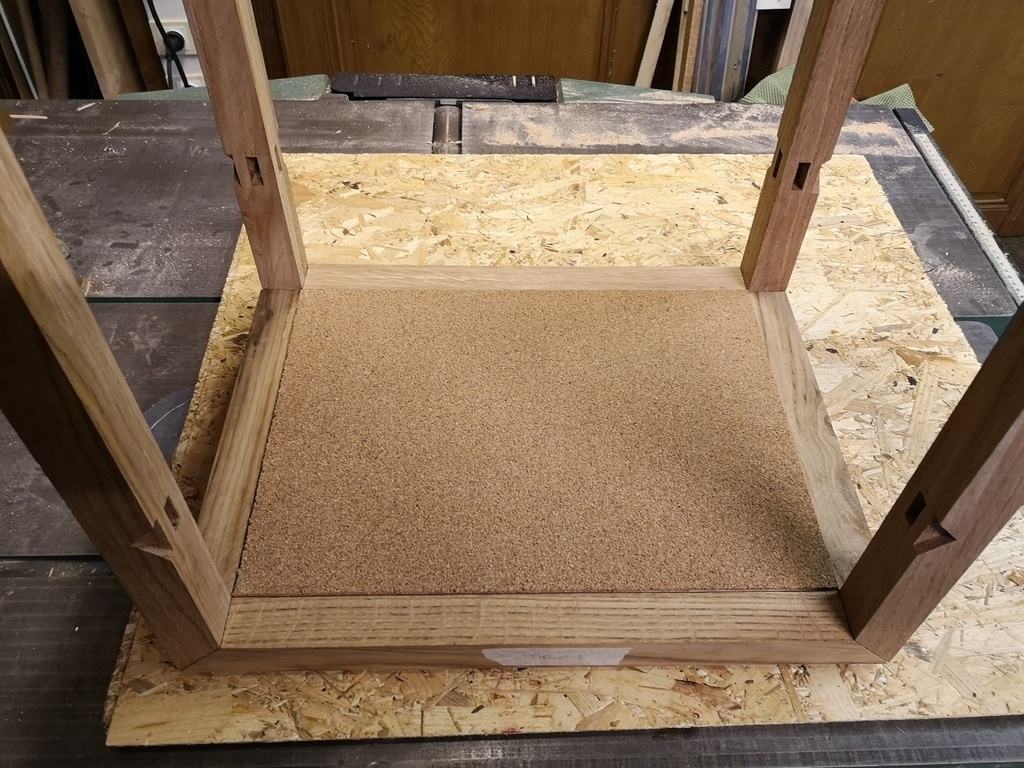

Etagère basse CP + liège en feuillure + rainure

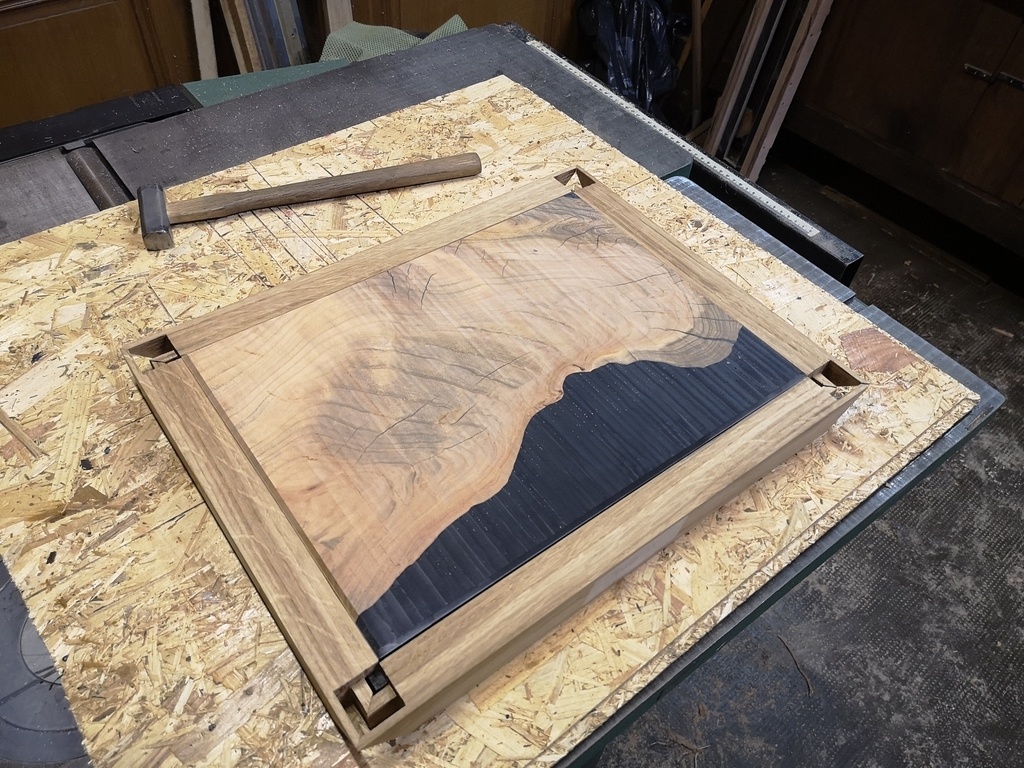

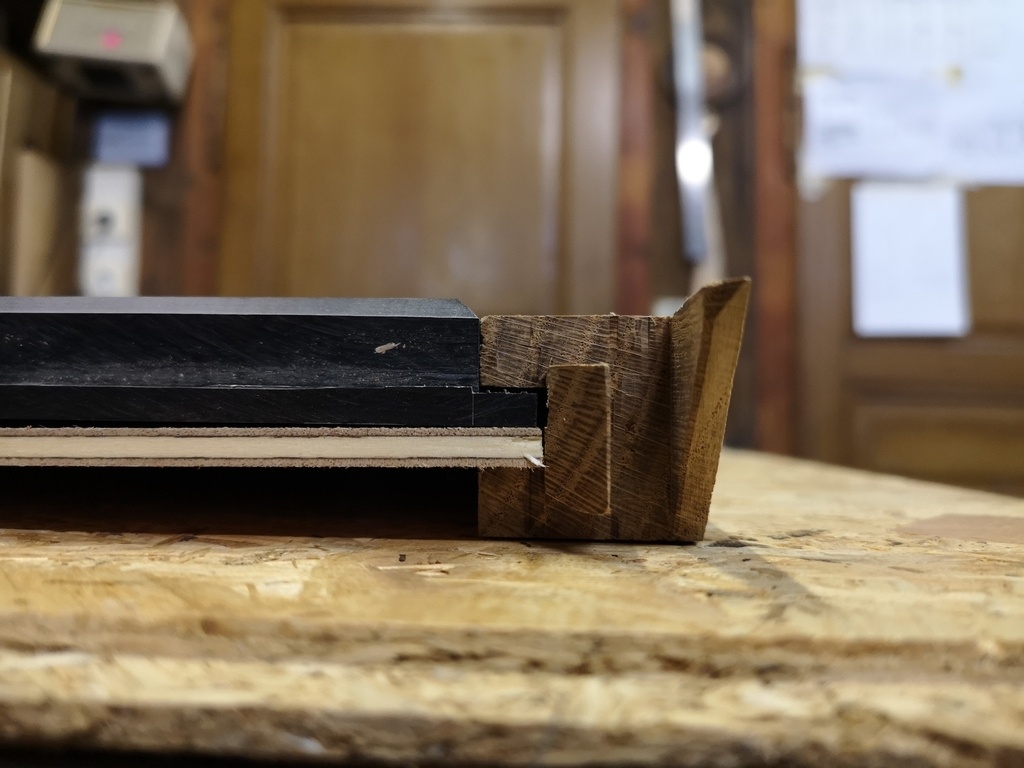

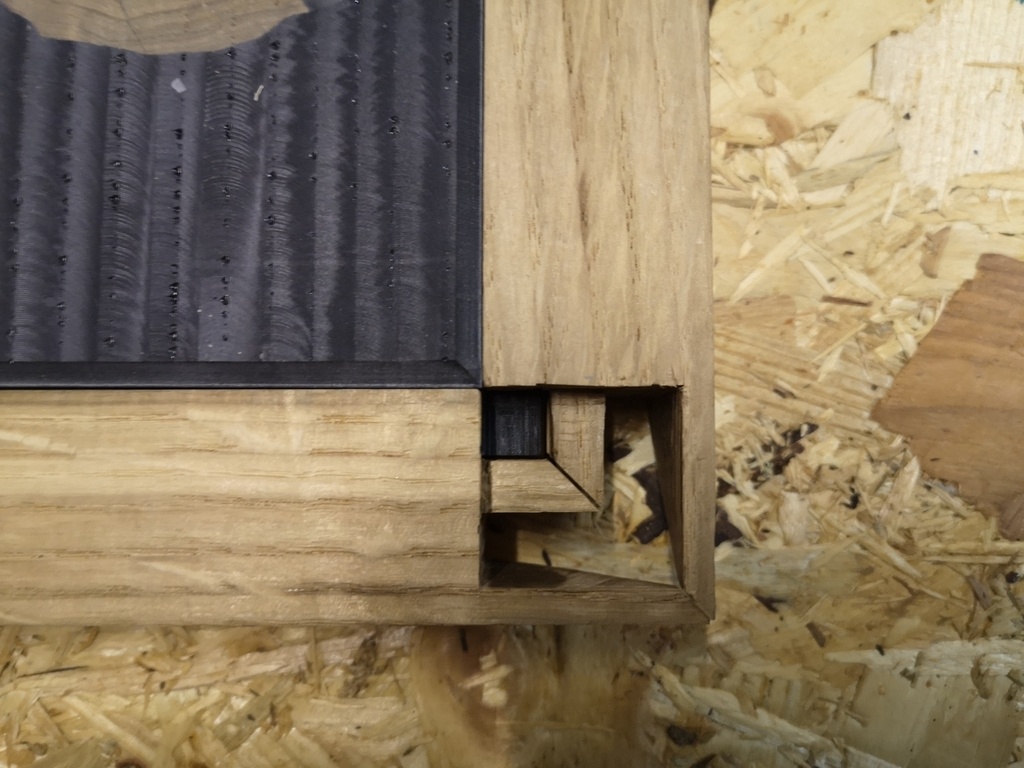

Plateau supérieur en résine feuillure + rainure + cp pour économiser en résine...

Photos partie 3 :

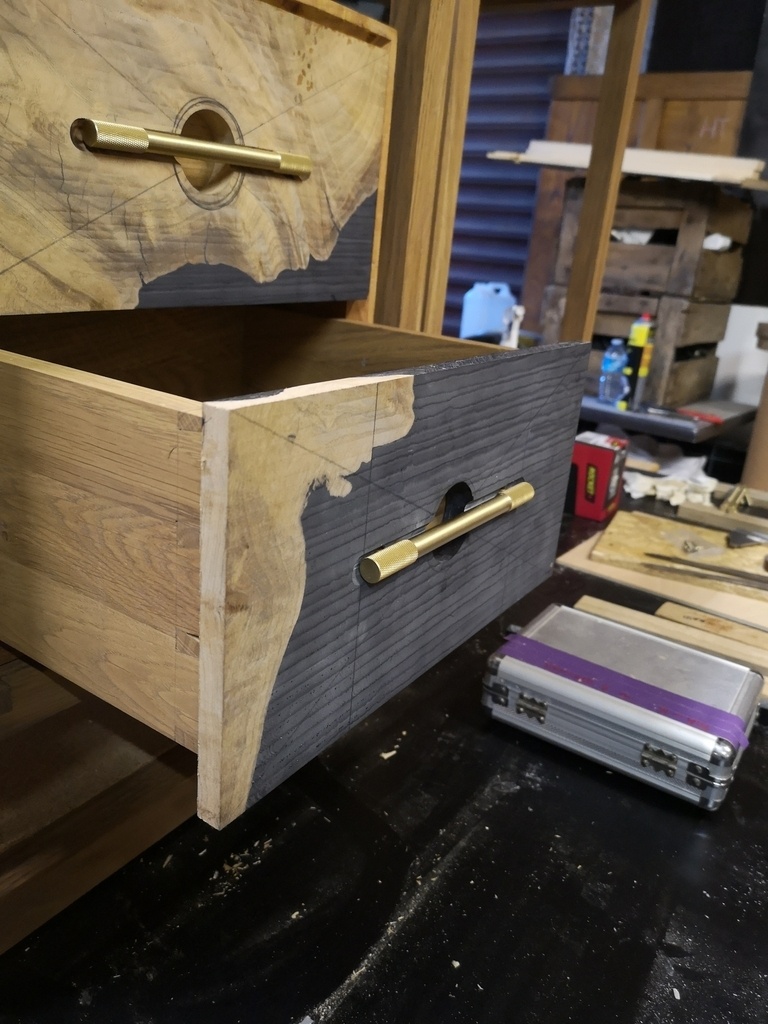

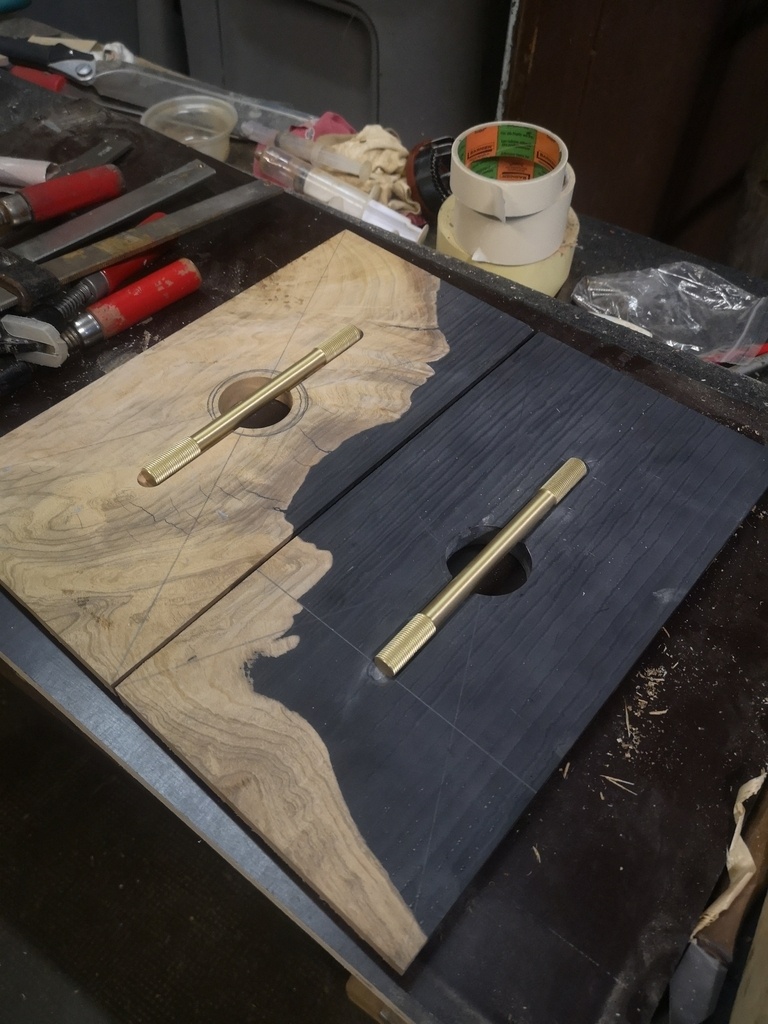

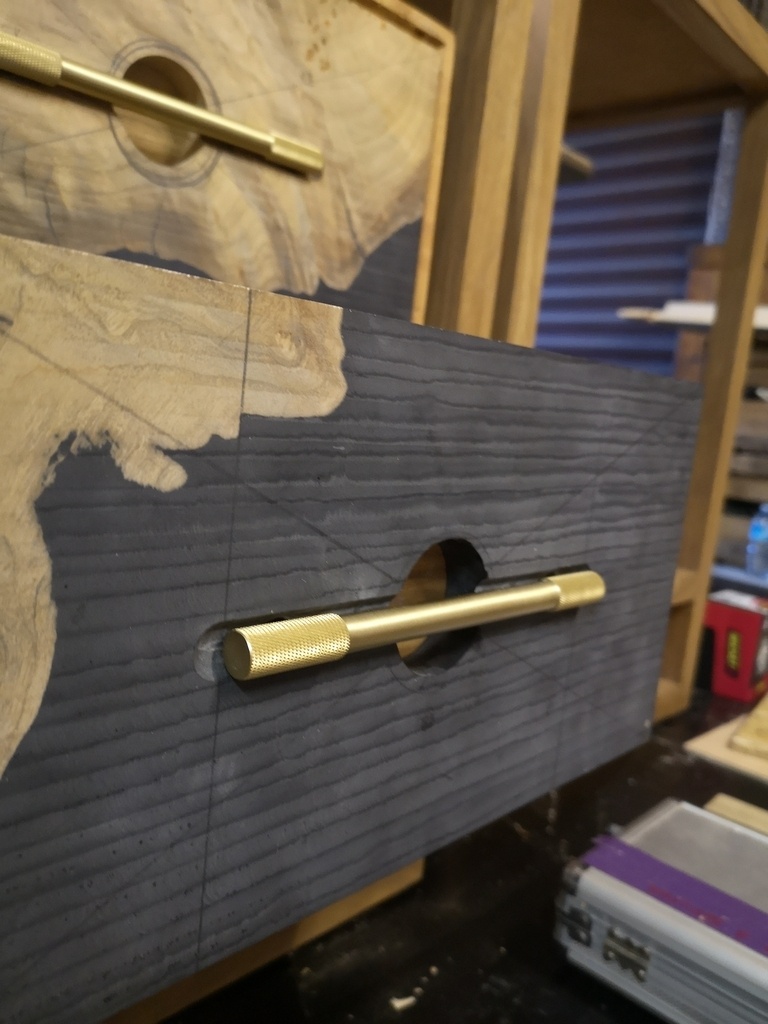

Facade de tiroir, pose de la quincaillerie avec gabarit et défonceuse (fraise demi rond)

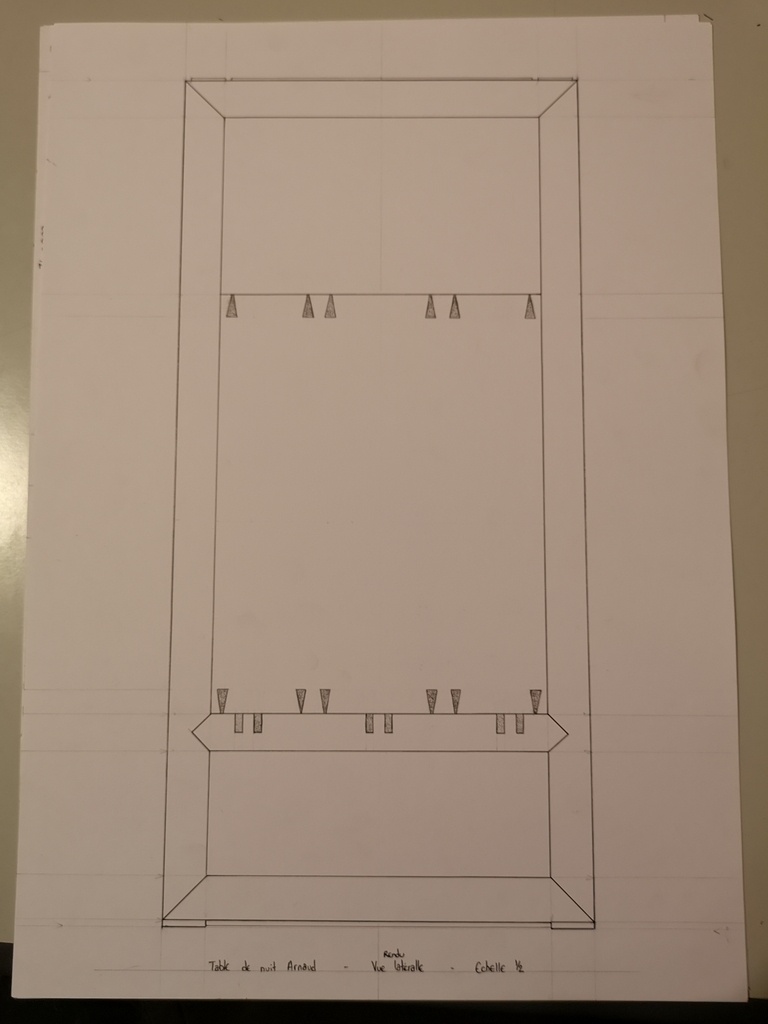

  • premiers plans

Photos 4 :

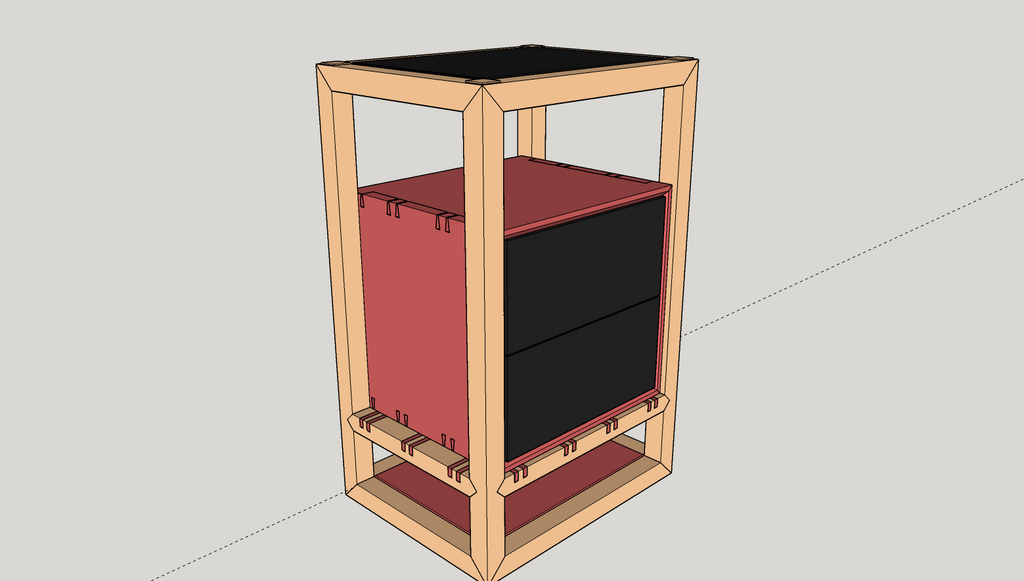

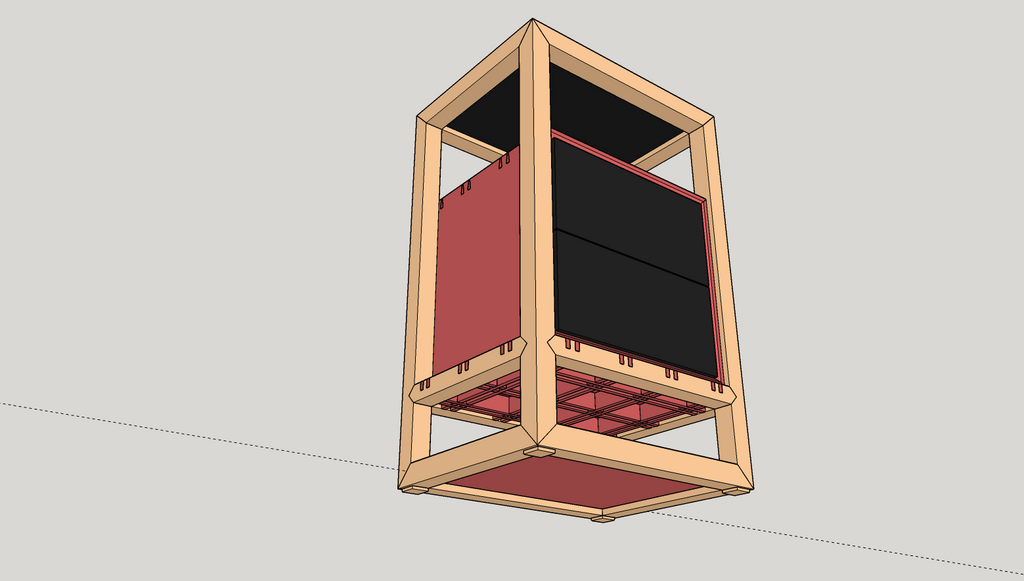

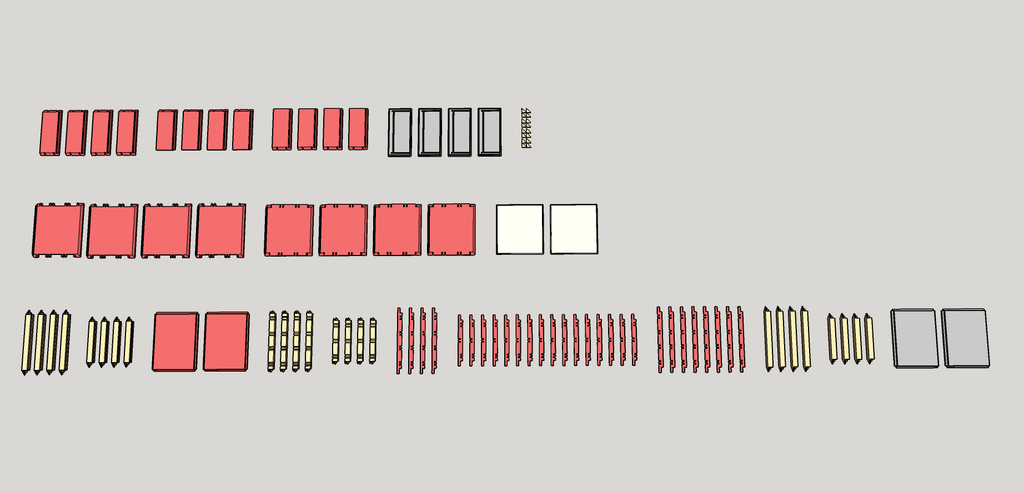

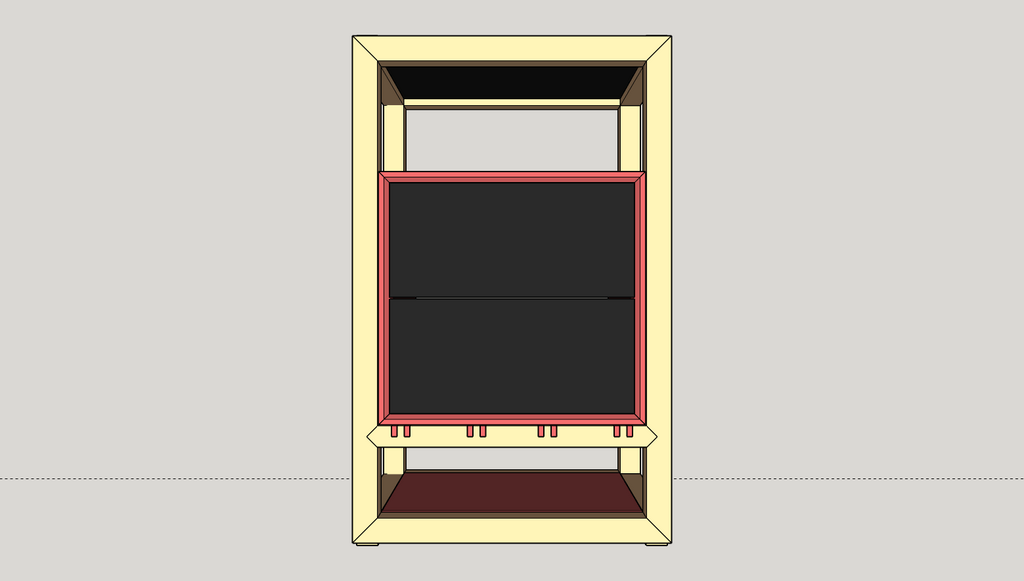

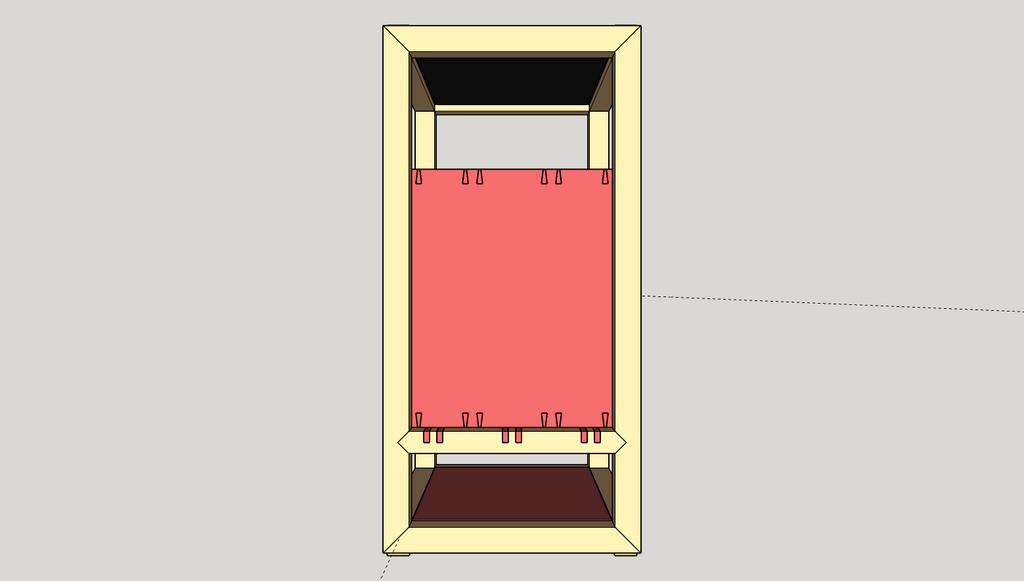

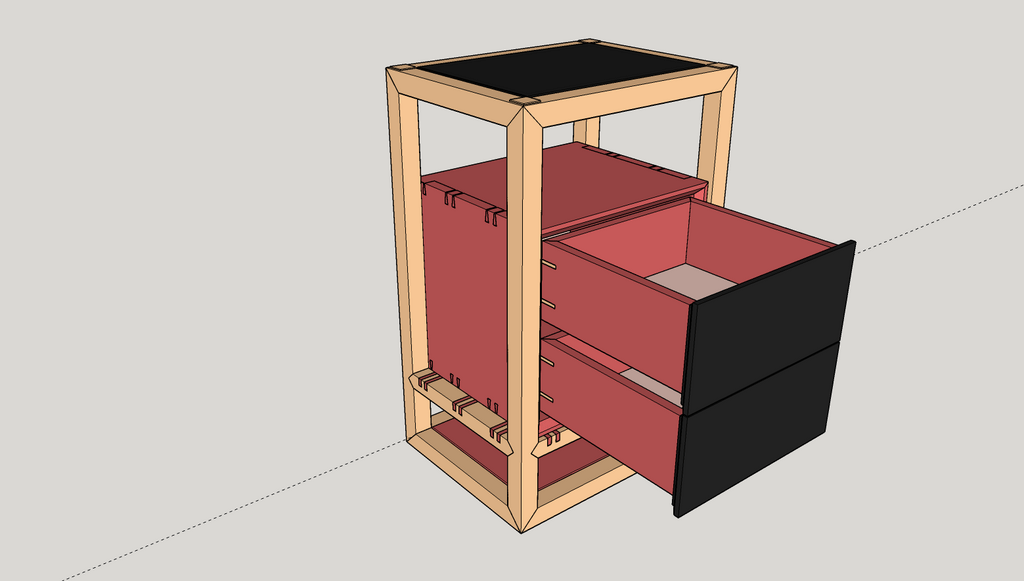

quelques captures d'écran du fichier sketchup
