Bureau écritoire


Bonjour tout le monde,

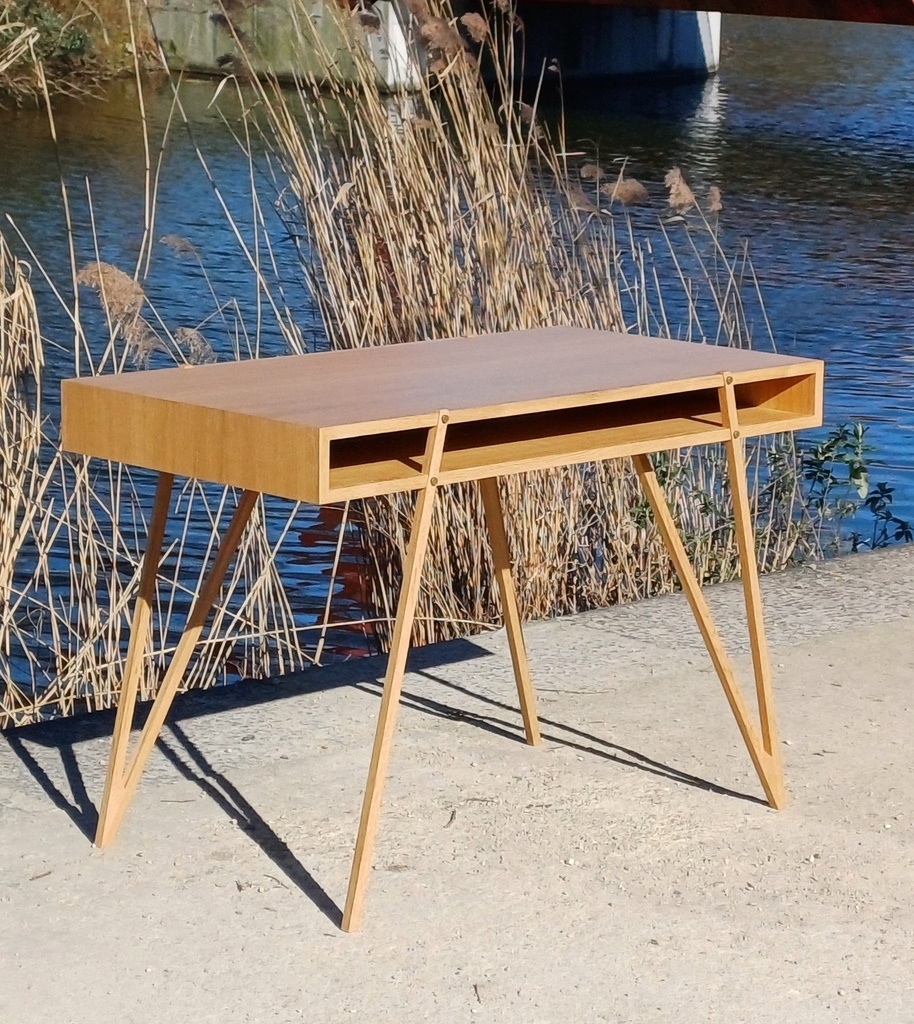

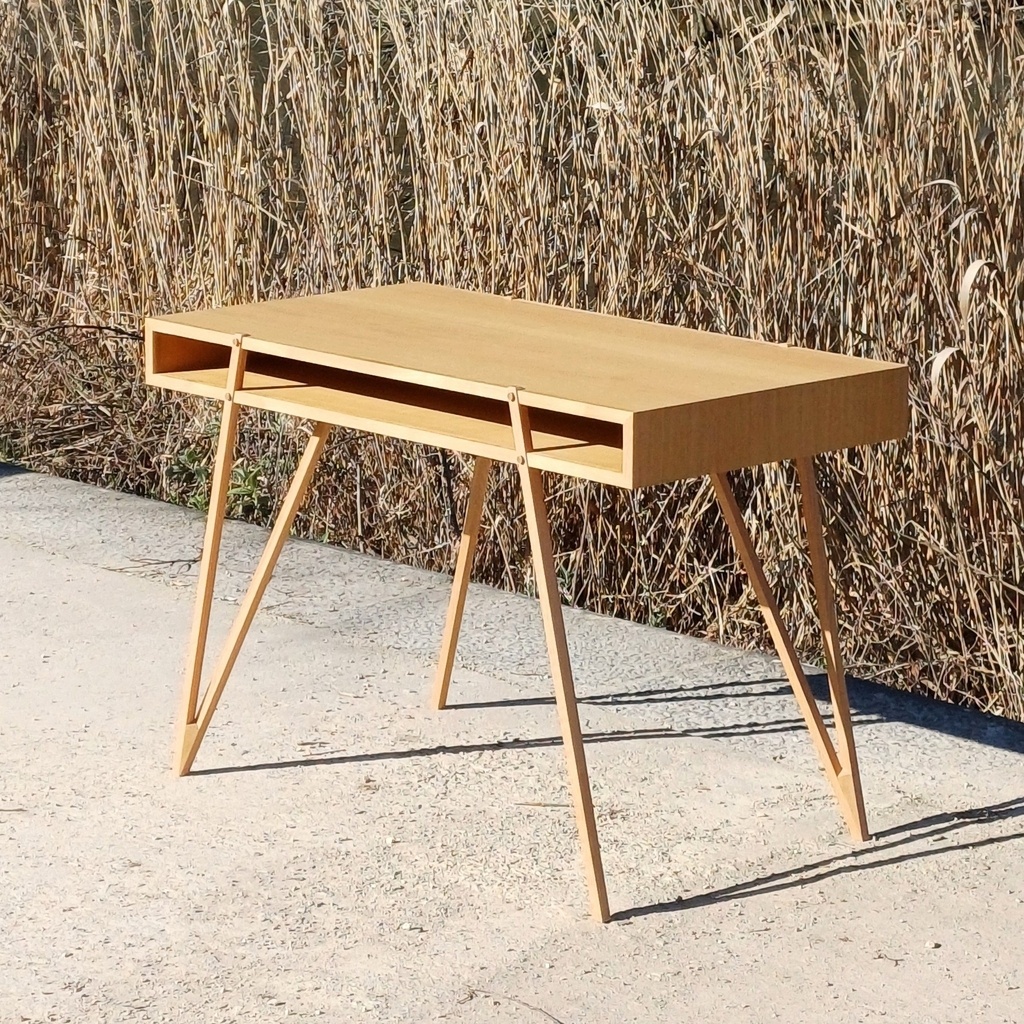

Voici un écritoire réalisé avec un panneau en multiplis chêne et du chêne massif récup'.

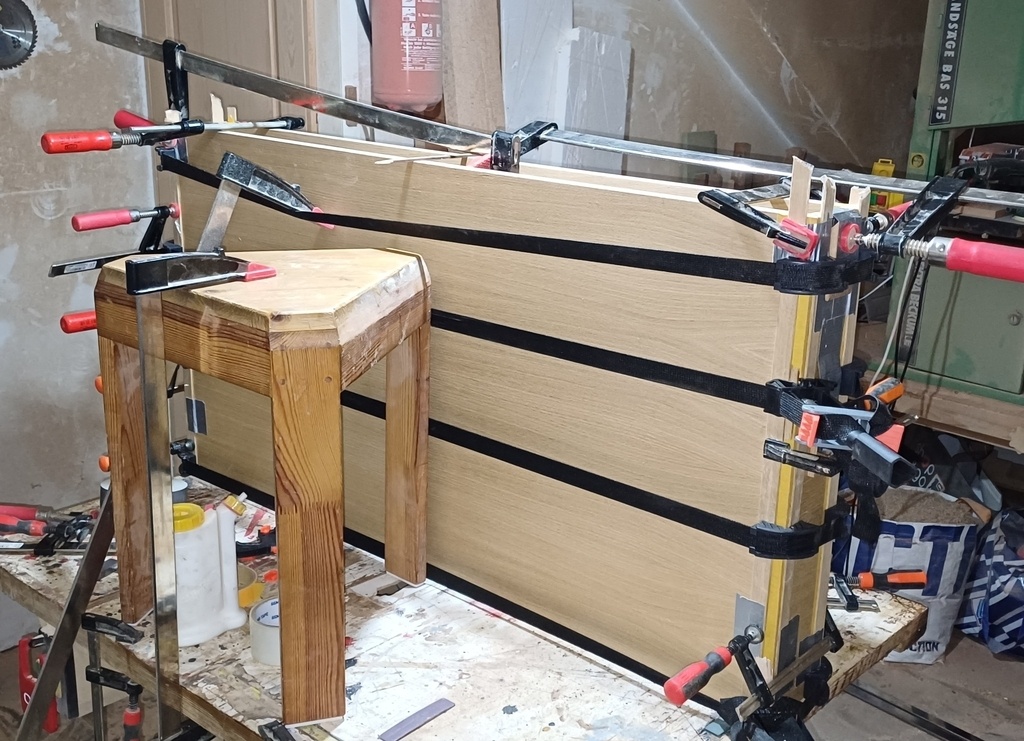

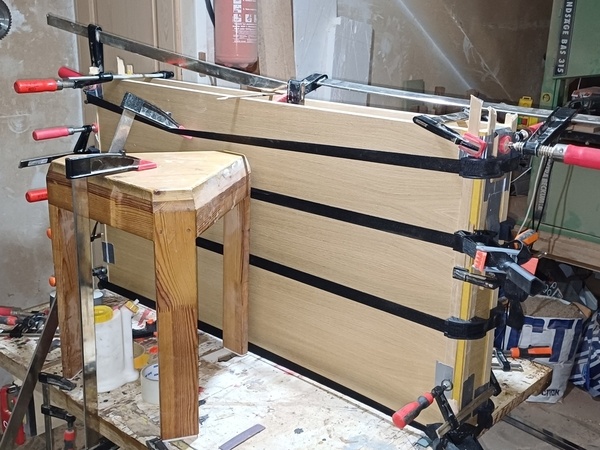

J'ai vraiment eu du mal à coller les larges coupes d'onglet du plateau. J'avais pas de serre-joints assez longs et mes sangles étaient trop faiblardes.

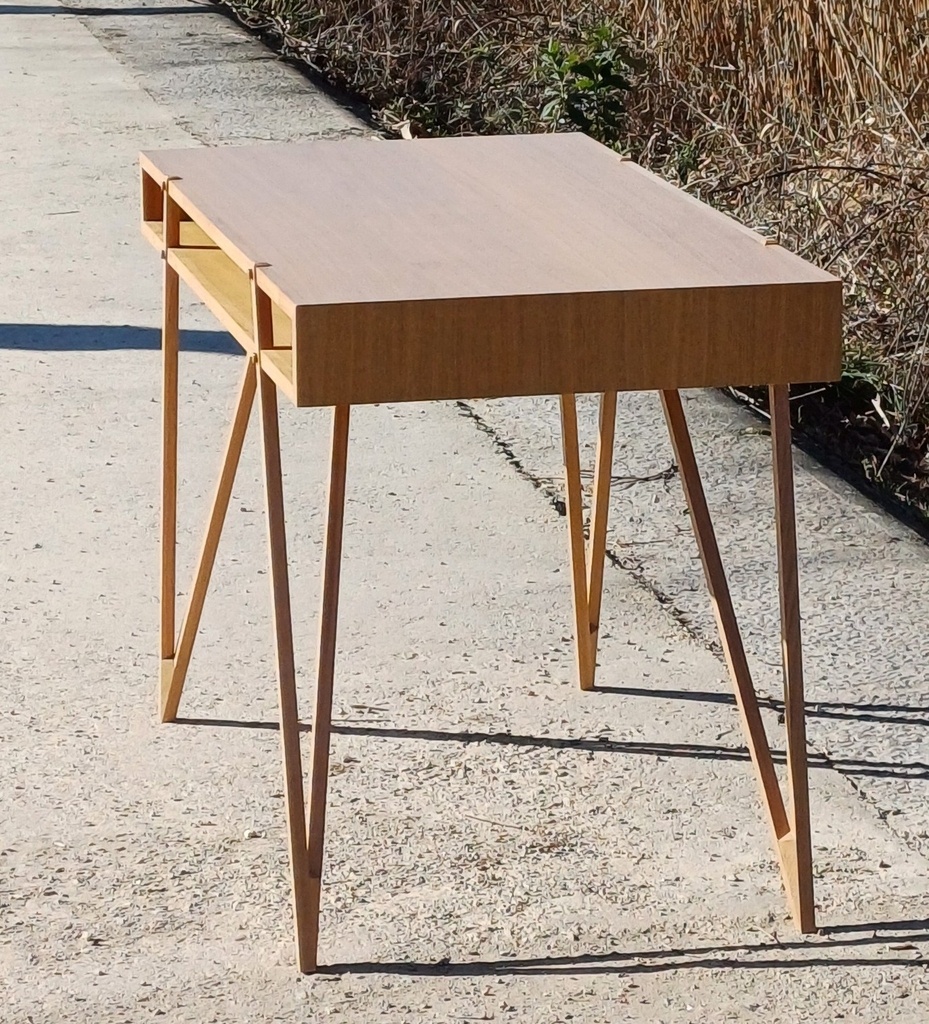

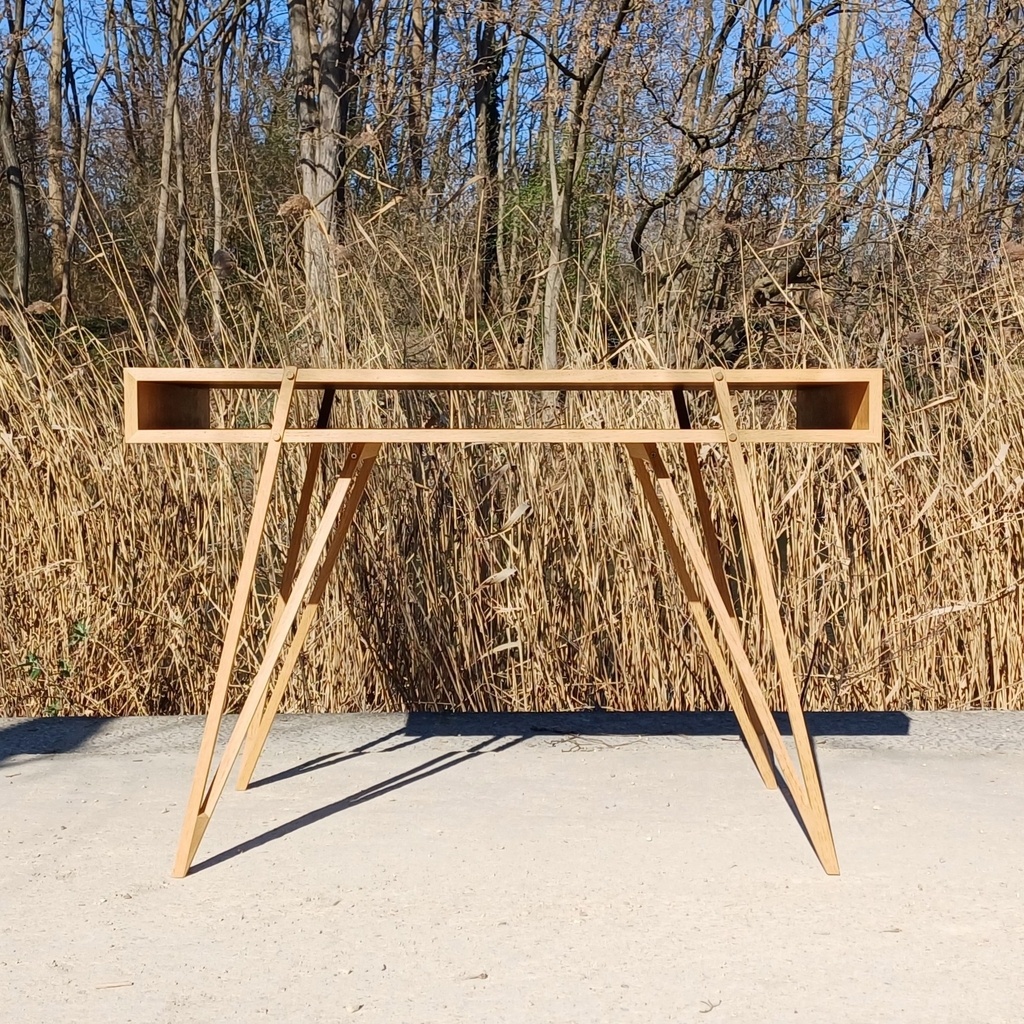

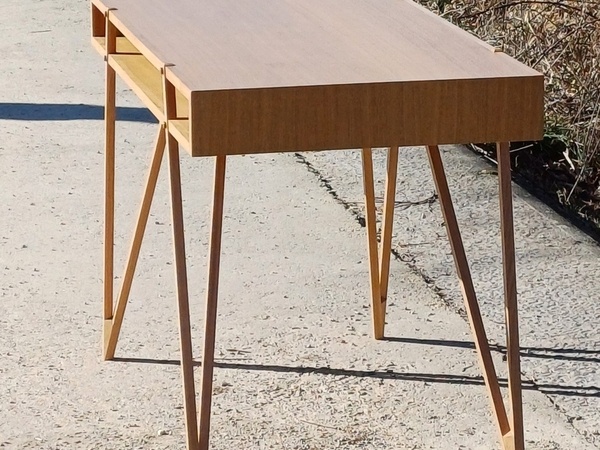

Vu la géométrie des pieds, j'étais persuadé que le bureau serait bien stable quand j'ai fait le plan 3D : la stabilité gauche-droite est assurée par le fait que les pieds sont en diagonale en façade, et la stabilité avant- arrière est assurée par les deuxièmes parties des pieds elles aussi en diagonale.

Ces diagonales sont en miroir les unes des autres donc la stabilité en translation est assurée.

C'était sans compter sur un mouvement que j'ai déjà oublié par le passé : la rotation.

Si on pose les mains sur le plateau on peut le faire osciller en rotation.

Bon c'est pas vraiment gênant mais du coup j'ai pas de photo où je grimpe dessus 😜

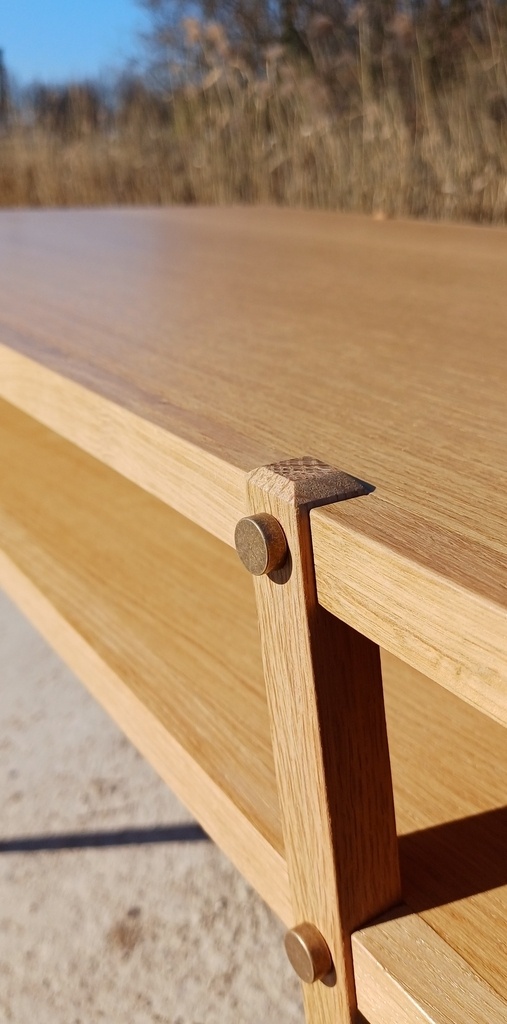

Les pieds sont attachés par trois vis chacun, à travers des cache-vis en laiton.

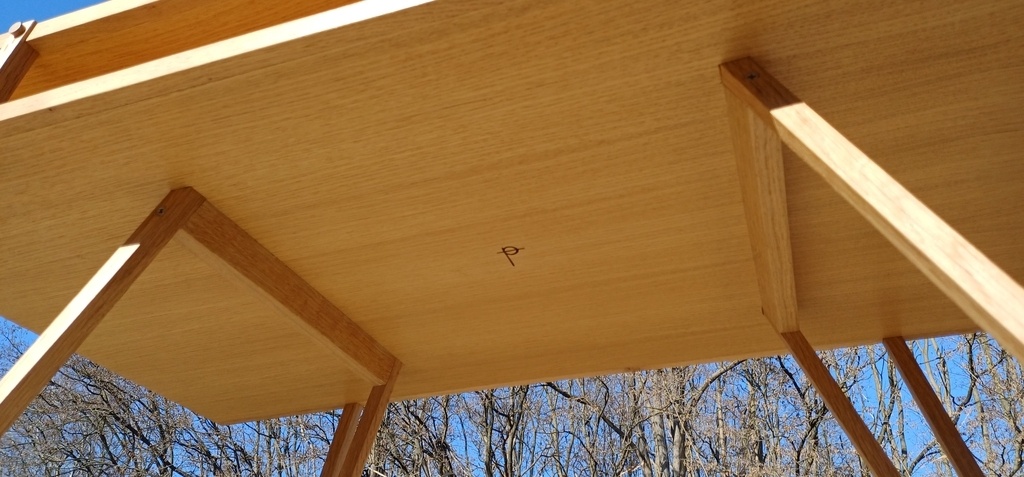

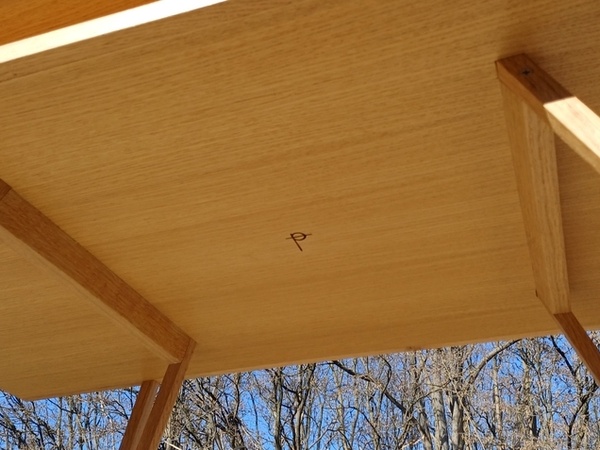

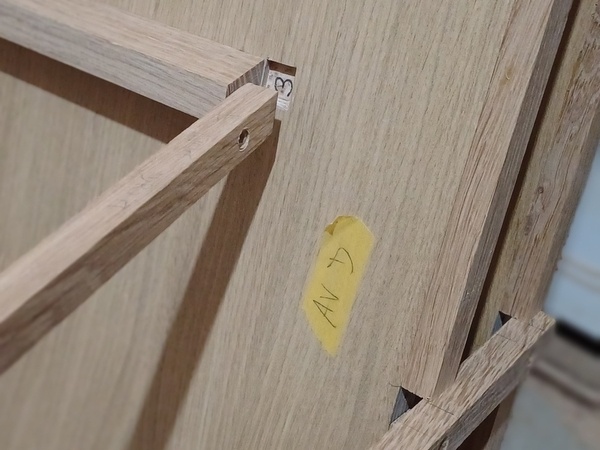

Ils rentrent dans des poches défoncées en biais pour la partie sous le plateau, et sont bloqués dans la poche par une vis dans des renforts.

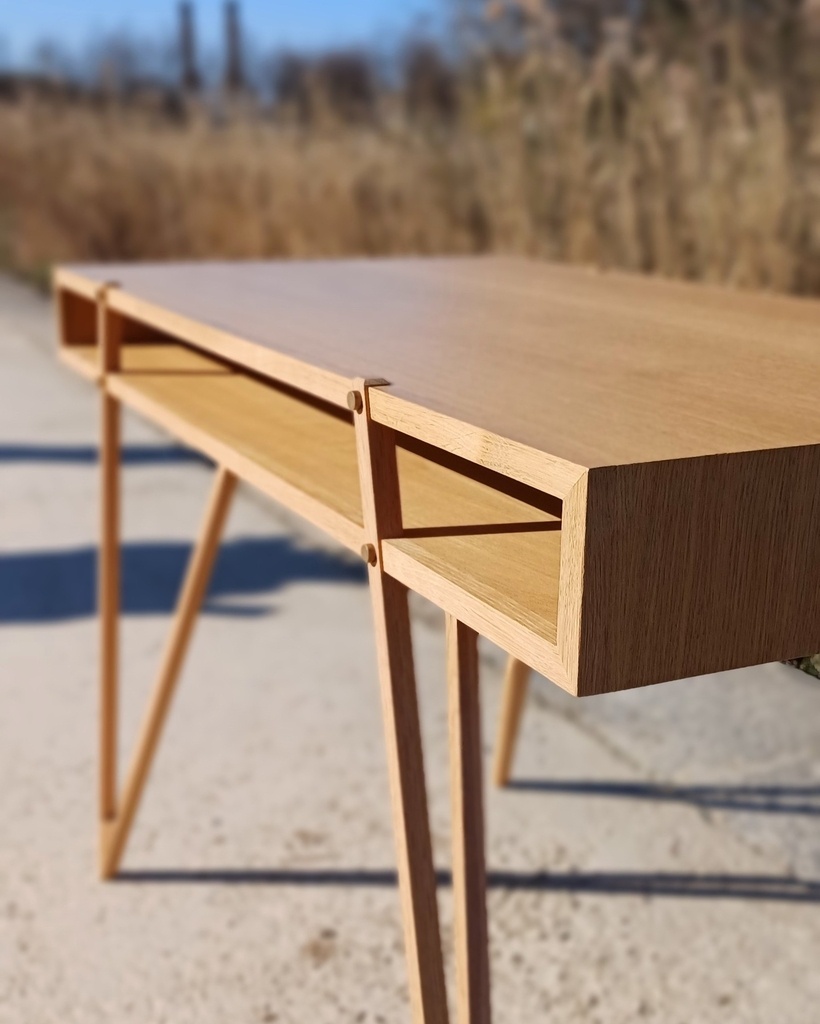

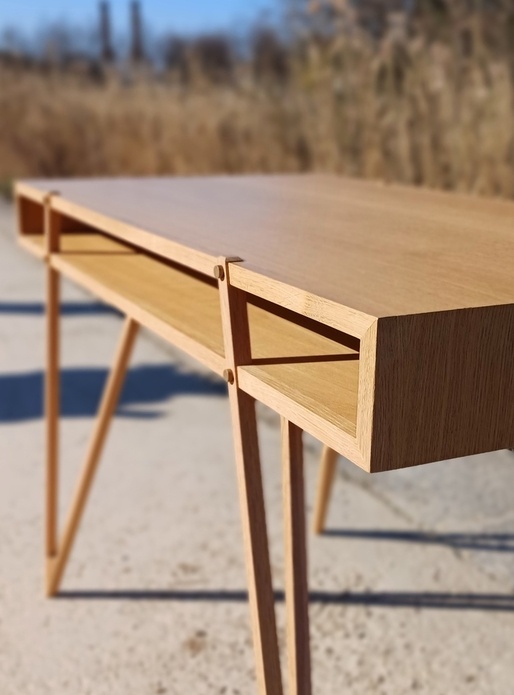

En façade ils sont maintenus par deux vis et calés entre les baguettes qui masquent les chants des panneaux.

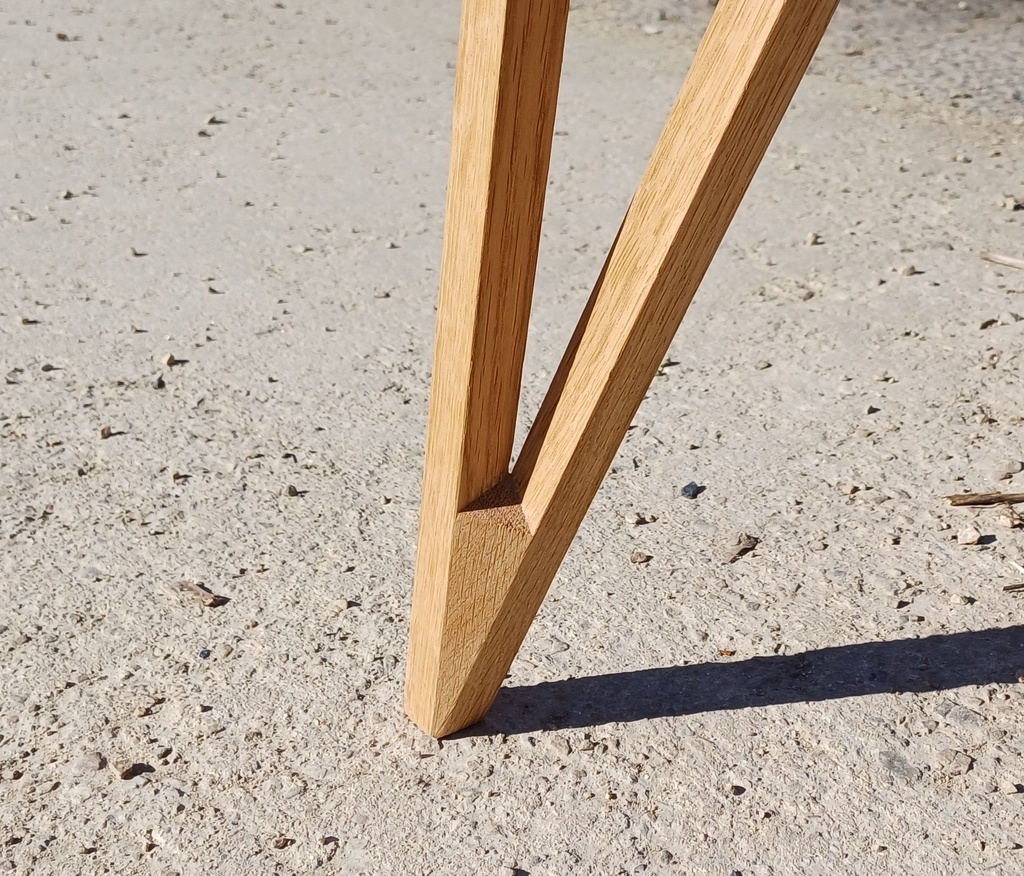

J'ai renforcé les pieds à leur jonction au sol. C'était étonnamment facile : il a suffit d'insérer un morceau a section carrée puis de l'araser. C'est parce que les deux parties des pieds sont coupées à 45° puis collées ensemble.

Y a une baguette pour masquer les chants qui était plus claire que les autres mais je m'en suis rendu compte trop tard.
C'est dingue parce qu'elle provient de la même planche que les autres 😳

Voili voilou. Merci de l'avoir lu et bons copeaux !
Nairod

Mis à jour

Publications associées


Discussions

Nairod a publié la création "Bureau écritoire".
il y a 2 mois
Kentaro
( Modifié )

Biôtifoule!! Très élégant.

La stabilité en rotation, c'est le problème de la plupart des tables un peu minimalistes. Elles pivotent sur elles-même.

artiste : Kamwei Fong

Tout à fait ! Je ne sais plus pour quel autre projet j'ai eu le soucis mais je devrais retenir maintenant.

Merci.

LouisH

Très élégant.

Exactement.

LionelDraghi

J'abonde, très élégant, et ça donne un résultat finalement très différent de celui qui t'a servi d'inspiration.
Sur la rotation, il y a bien la solution de mettre trois barres par pieds au lieu de deux, c'est assez classique avec des pieds métalliques.
Ici, il me semble que ce serait resté léger et aérien, à discuter...

artiste : Kamwei Fong

LionelDraghi Oui, trois baguettes ça serait une solution mais beaucoup plus difficile pour les relier ensemble.

Il m'a semblé que relier les pieds deux à deux avec deux baguettes horizontales vers le milieu (une à gauche et une à droite) aurait pu également diminuer la rotation mais ça changeait beaucoup le look.

L'inspiration c'est cette idée d'utiliser la différence de hauteur entre un plateau haut et un plateau bas pour avoir deux points d'ancrage par pied et donc les rigidifier.

Capouais
( Modifié )

Je réagis rarement, mais tes réalisations c'est vraiment inspirant. Merci pour tes partages.

artiste : Kamwei Fong

Les tiennes également. Merci !

Ara
( Modifié )

Alors comme ça tu n'as pas osé... bon, dommage, mais il est beau quand même !

artiste : Kamwei Fong

Merci ! Non pas cette fois-ci... 😶 Y aurait moyen en y allant lentement mais j'avais même pas un tabouret ou autre pour grimper doucement.

julpec
( Modifié )

Toujours dans la finesse et les angles. C'est super élégant et bien vu les pieds qui rentrent vers l'intérieur.
Tu es joueur avec de telles sections, j'adore… ça nous montre que c'est possible !

artiste : Kamwei Fong

Merci ! Oui effectivement c'est limite, je voulais voir si on pouvait imiter les pieds épingles en métal mais avec du bois. Ça fonctionne mais faut pas pousser bobonne

niconathy
( Modifié )

Première photo, je me suis dit «  c’est Nairod  »😃
Et avant de lire le nom, « bah non, y a pas les pieds du bonhomme «  🤔🙄🤪
Comme d’habitude, tes créations surprennent
C’est excellent !
C’est un écritoire pour faire des plans courbes avec la rotation automatique 😜

artiste : Kamwei Fong

Merci ! Oui c'est vrai ça serait à tester, un dessin vibrant 😃

Jyp
( Modifié )

Je tente encore de visualiser la section carrée qui sert de renfort aux pieds, et comment tu as calculé tous ces angles (base des pieds, angle des pieds avec le dessous du plateau, etc), mais le résultat est là: c'est épuré et magnifique !

artiste : Kamwei Fong
( Modifié )

Les deux pièces sont biseautées, c'est sûr, mais chaque biseau est juste coupé avec la lame penchée à 45° (en plus de mettre la pièce de biais). Donc une section carrée rentre tout pile dedans. Après y a plus qu'à araser.

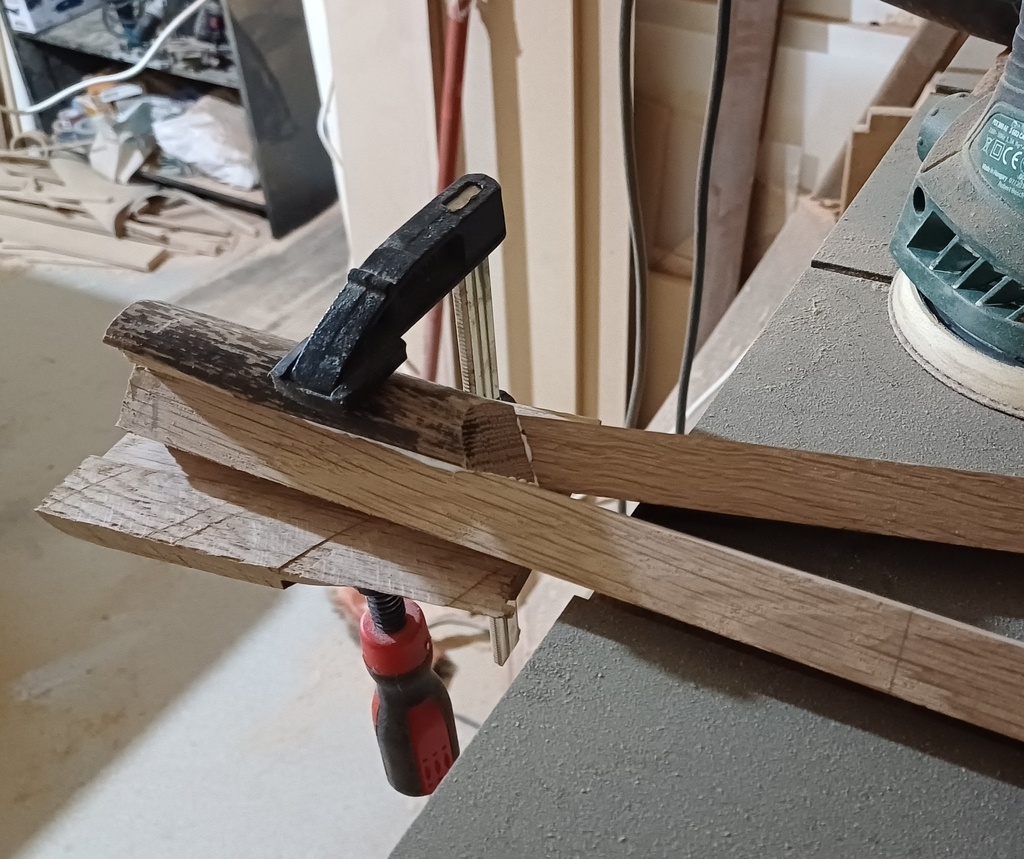

Voici une photo. Bon dans ce cas c'était un profil quart de rond mais la partie enfoncée comme renfort est bien avec une section à angle droit.

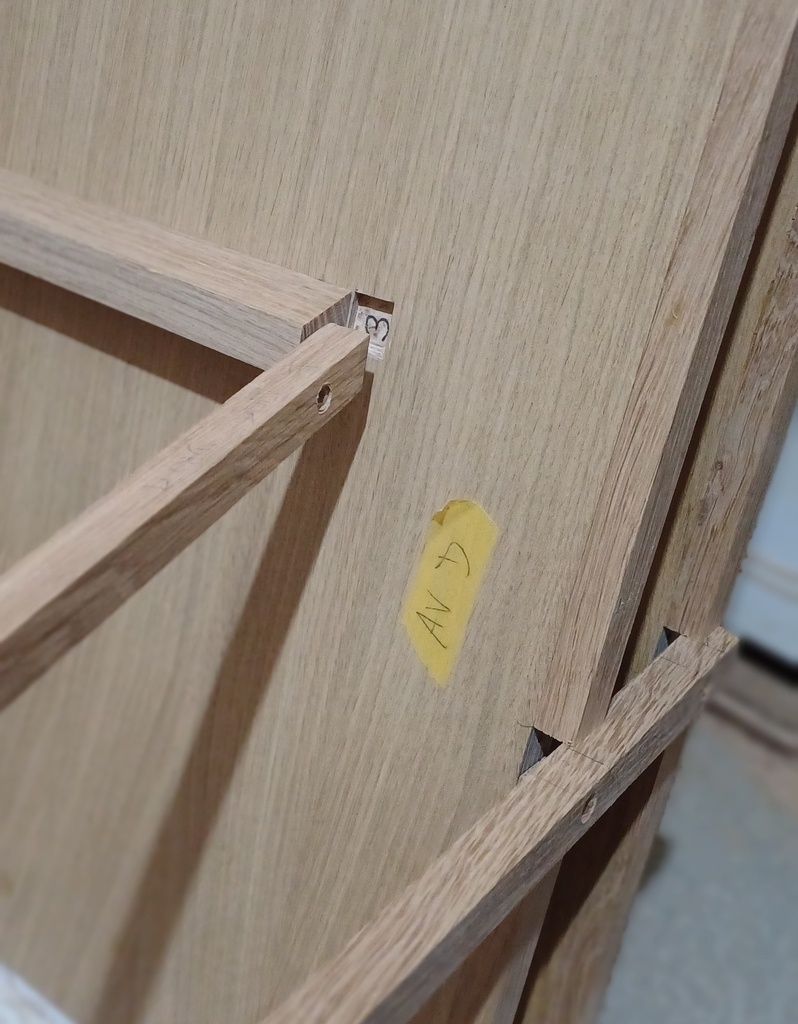

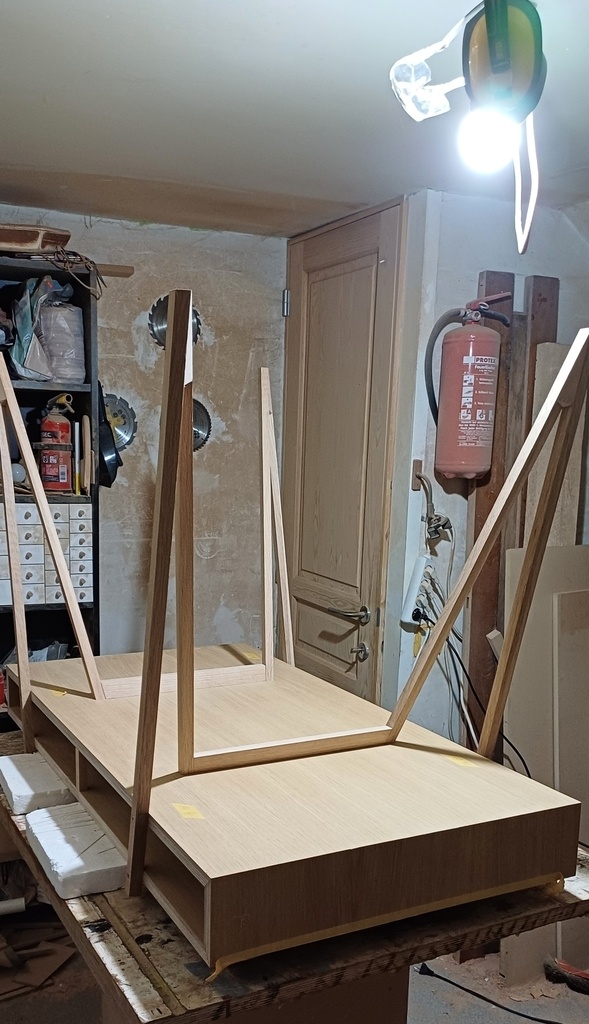

Pour les jonctions avec le plateau j'ai attendu d'avoir les pieds et le plateau fini pour présenter les pièces et tracer.

Jyp

C'est plus clair, merci pour la photo et les explications!

Pitsic
( Modifié )

Très classe, c'est vraiment chouette et "frais", bravo !

artiste : Kamwei Fong

Merci ☺

GuBragh
( Modifié )

Wouaw !!! C'est magnifique. Magnifiquement fait mais aussi magnifiquement dessiné. Il y a une fragilité, une tension, c'est vraiment du très joli travail autant en conception qu'en réalisation. Bravo.

artiste : Kamwei Fong

Un tout grand merci !

Natha
( Modifié )

Superbe et élégant !

artiste : Kamwei Fong

Merci !

Femto
( Modifié )

Fichtre.
Un petit côté animal de science-fiction !

artiste : Kamwei Fong

Merci 🙂 Ah bon, lequel ?

Nicoel
( Modifié )

Léger et élégant, bravo 👏

artiste : Kamwei Fong

Merci !

florian Garreau
( Modifié )

C'est un faux Nairod il est pas dessus le bureau ! on a piraté ton compte !! bon en tout cas il arrive a faire des meubles aussi jolis que les tiens !

artiste : Kamwei Fong

😂 merci !

ourea
( Modifié )

Très jolie, mais sans le test, elle n'est pas conforme. 😉

artiste : Kamwei Fong

Hélas 😩

TissS
( Modifié )

Ce bureau est splendide, tout en finesse avec de tels pieds! Bravo.

artiste : Kamwei Fong

Merci beaucoup 🙂

Claire Duflos
( Modifié )

Quelle finesse, c'est superbe !
Quelle est la section des pieds ? J'ai du mal à y croire.

artiste : Kamwei Fong

Merci ! C'est du 18x18.

Louisianne
( Modifié )

Magnifique! C'est inspirant. Merci pour le partage!

artiste : Kamwei Fong

Merci !

lolohayoz
( Modifié )

wahou quel travail raffiné, magnifique 👏

artiste : Kamwei Fong

Merci bien !

jcdo
( Modifié )

écritoire magnifique, réalisation très aboutie dans les détails et qui procure légèreté et équilibre BRAVO !
La question peut sembler simpliste mais, au regard des épaisseurs probablement proches de 22 mm comment as-tu réalisé les coupes à 45 ° des plateaux et facades latérales et quelle est l'option retenue pour l'assemblage/collage de ces pièces ? Merci pour le retour

artiste : Kamwei Fong

Oui c'est du 19mm. Les larges coupes d'onglets ont été faites à la plongeante sur rail mais le collage a été un enfer car mes sangles étaient trop faibles.

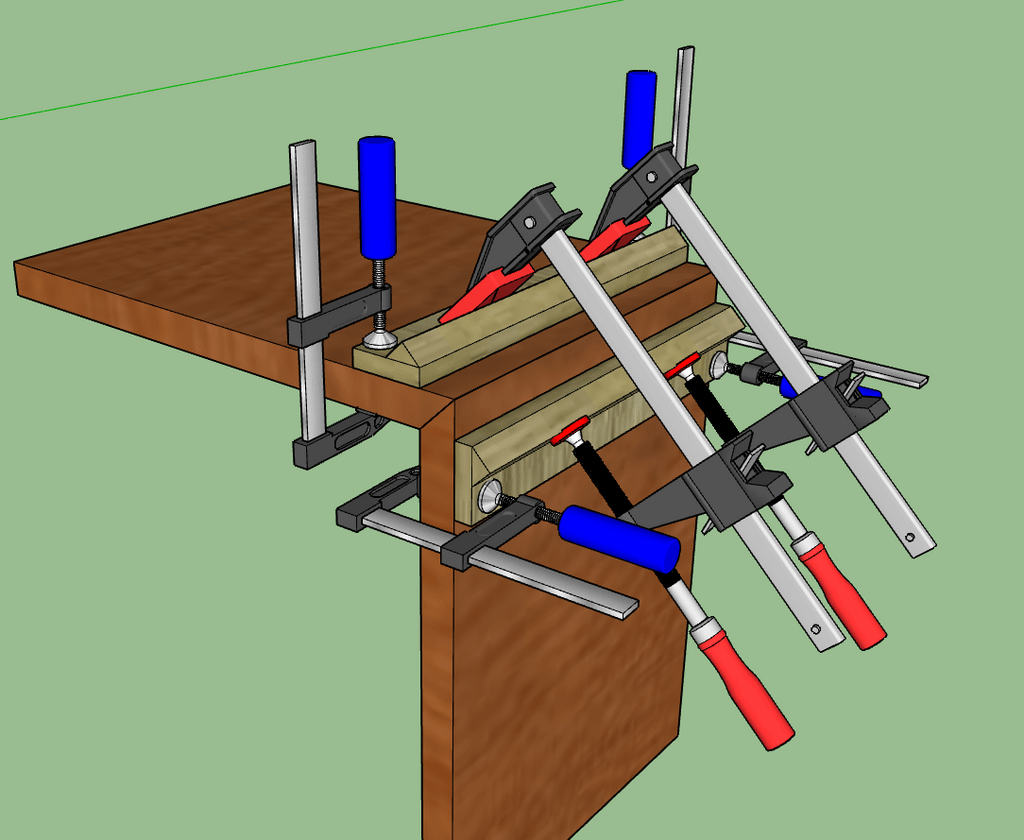

A refaire, je ferai le collage un morceau à la fois en vérifiant l'équerrage et avec la technique des tasseaux biseautés.

jcdo

merci beaucoup pour le retour écrit et en image + le conseil. Donc collage sans fausse languette ni domino si je comprends bien. Bonne continuation

artiste : Kamwei Fong

jcdo Fausse languette ça serait mieux, ça évite le glissement lors du collage et ça renforce l'assemblage. Je l'ai juste pas fait parce que ça ne me semblait pas nécessaire.

FMJ
( Modifié )

Très classe !

artiste : Kamwei Fong

Merci 🙂

ckarriere
( Modifié )

Chapeau! J'apprend beaucoup à lire les commentaires (quelle prose!), et surtout les réponses, claires et sans trop de fioritures techniques qui embrouillent les néophytes. Merci

artiste : Kamwei Fong

Merci car c'est effectivement quelque chose auquel je fais pas mal attention.

pontordu
( Modifié )

Bureau original tout en finesse très eau

artiste : Kamwei Fong

Merci !

Claudephill
( Modifié )

Magnifique réalisation, où comment réaliser la complexité dans la simplicité.
Bravo.

artiste : Kamwei Fong

Merci !
