ValentinDu

Escalier en chêne

Cette création contient 1 retour d'expérience.

Grosse réalisation du moment.
C’est une vraie étape pour moi car j’ai rarement fait aussi compliqué. Il y a certainement plus compliqué j’en suis sûr mais cet escalier en chêne relève du défi pour moi.

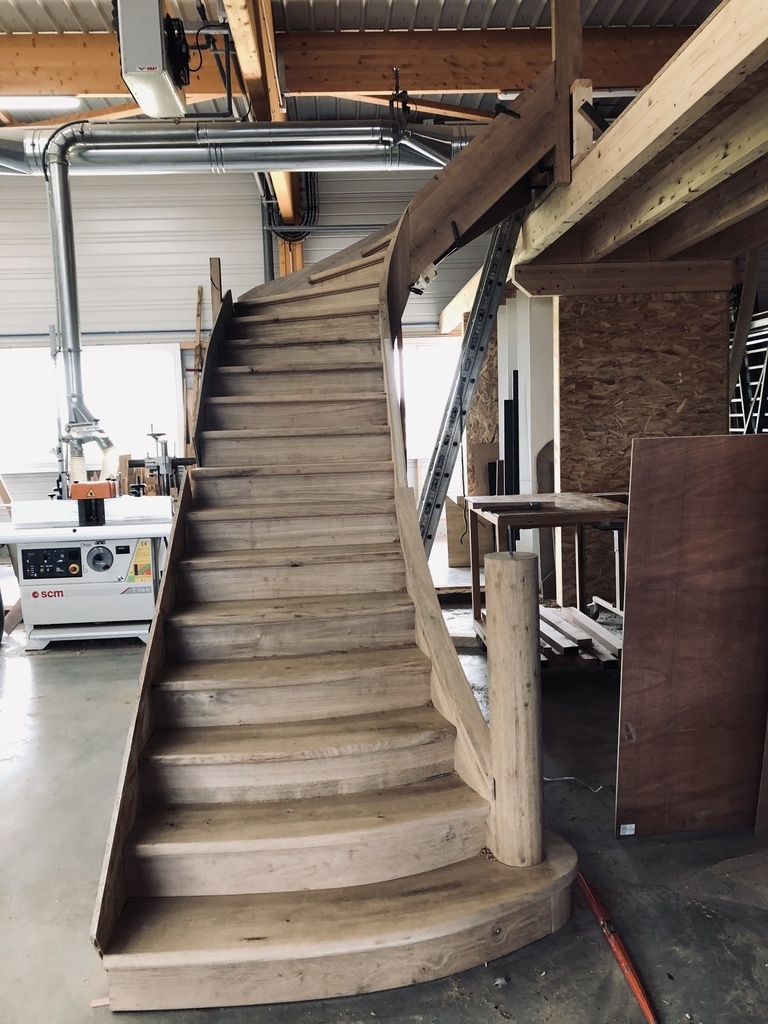

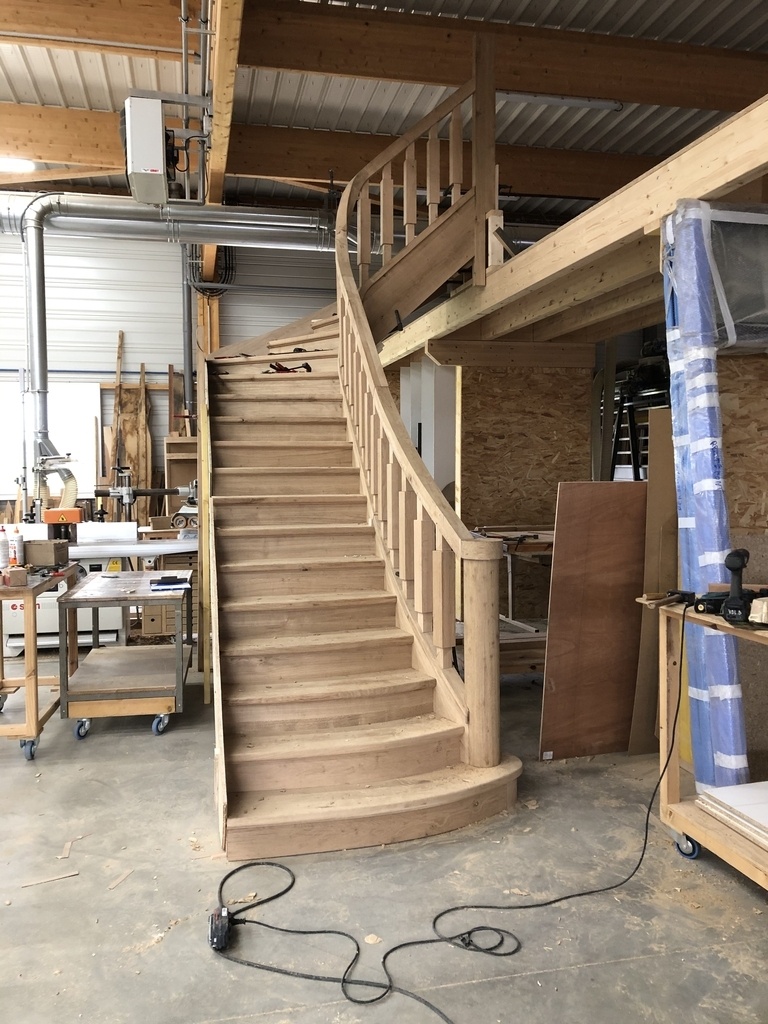

Escalier en chêne.

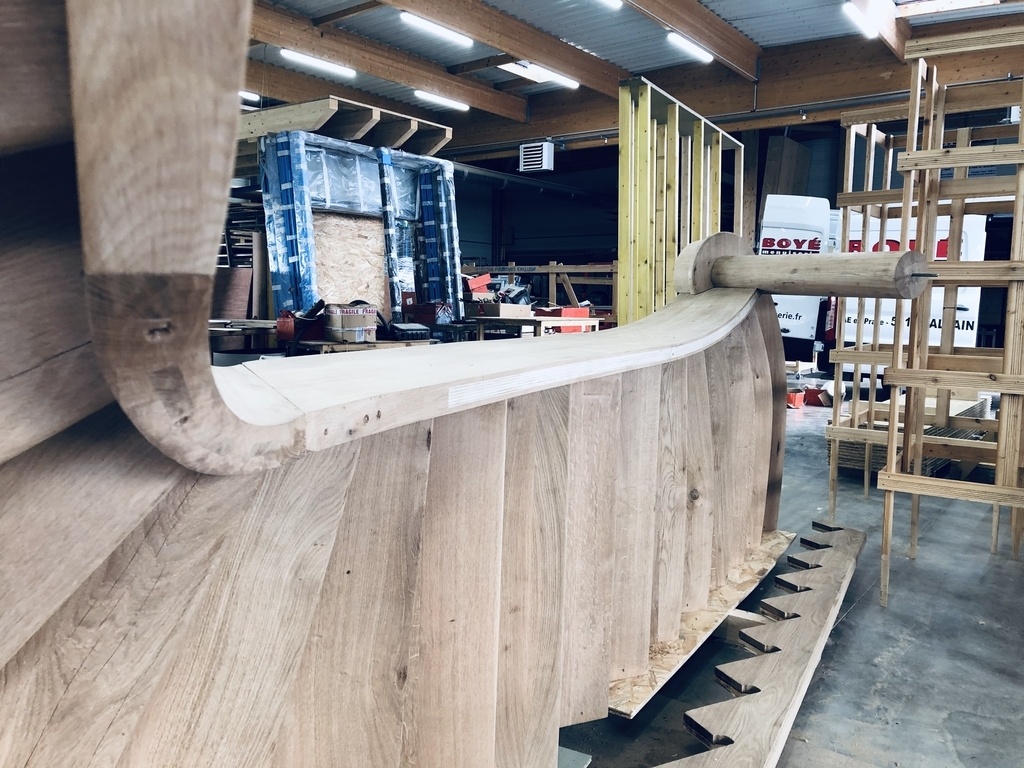

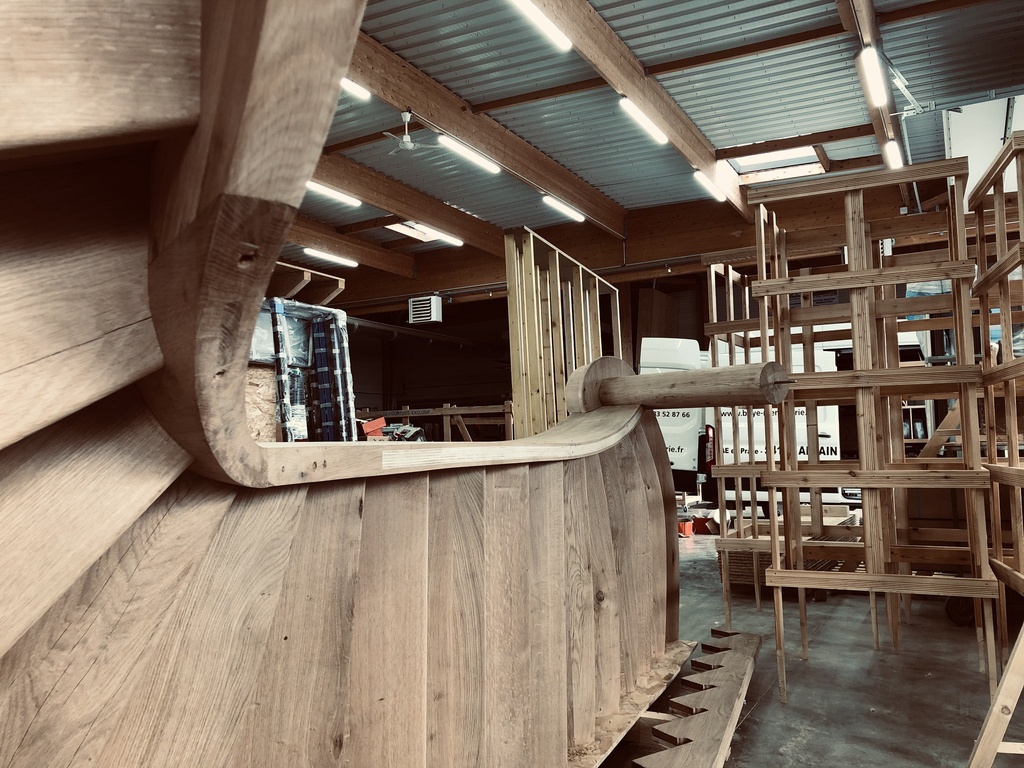

Limon jour courbe en lamellé collé (10mm chêne, 3 cp10, 10mm chêne)
Premières marches cintrées, contremarches en lamellé-collé (chêne, cp10, chêne + chant plaqué sur le dessous)
Nez de marche bec de corbin
Noyau constitué de 4 pièces avec angles reliées entre elle au moyen de fausses languettes collés à la PU

Faux limon côté mur, crémaillère 40mm entaillée en même temps que sa petite sœur la plinthe crémaillère.

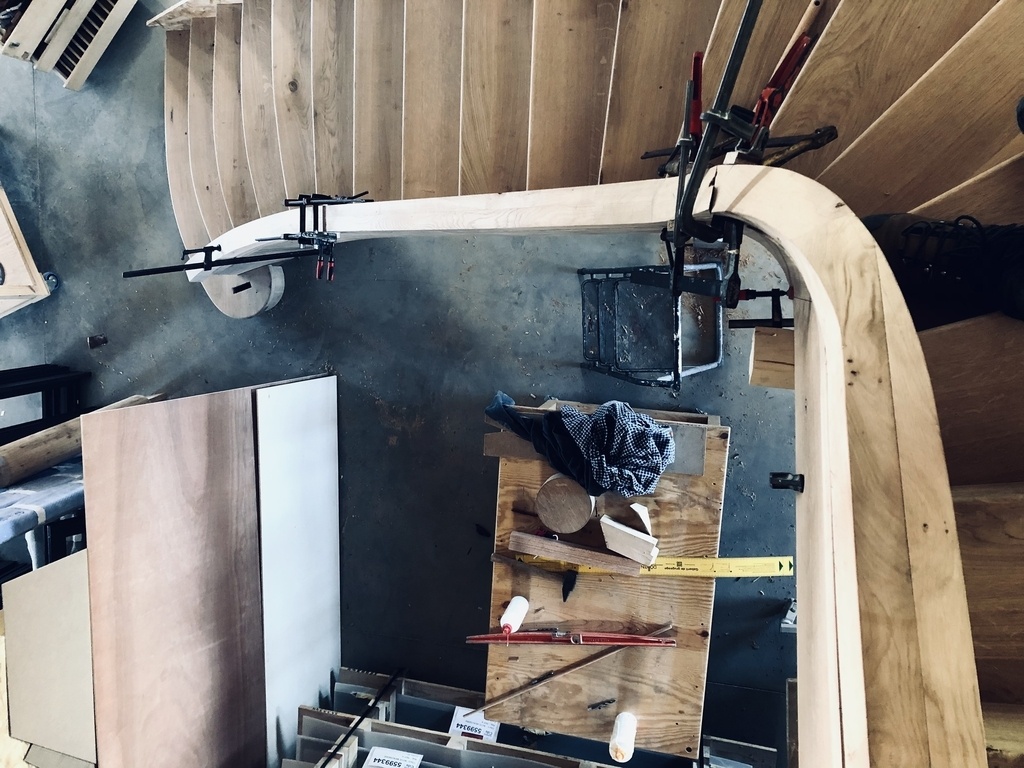

Garde corps, main courante et balustres chantournés en cours.

Je tenais à remercier tous ceux qui publient des projets toujours plus ambitieux et détaillés. eux et leur publications m’inspirent et m’aident beaucoup dans mon apprentissage quotidien après 10 ans de métier !

Mis à jour

Publications associées


1 retour d'expérience

ValentinDu

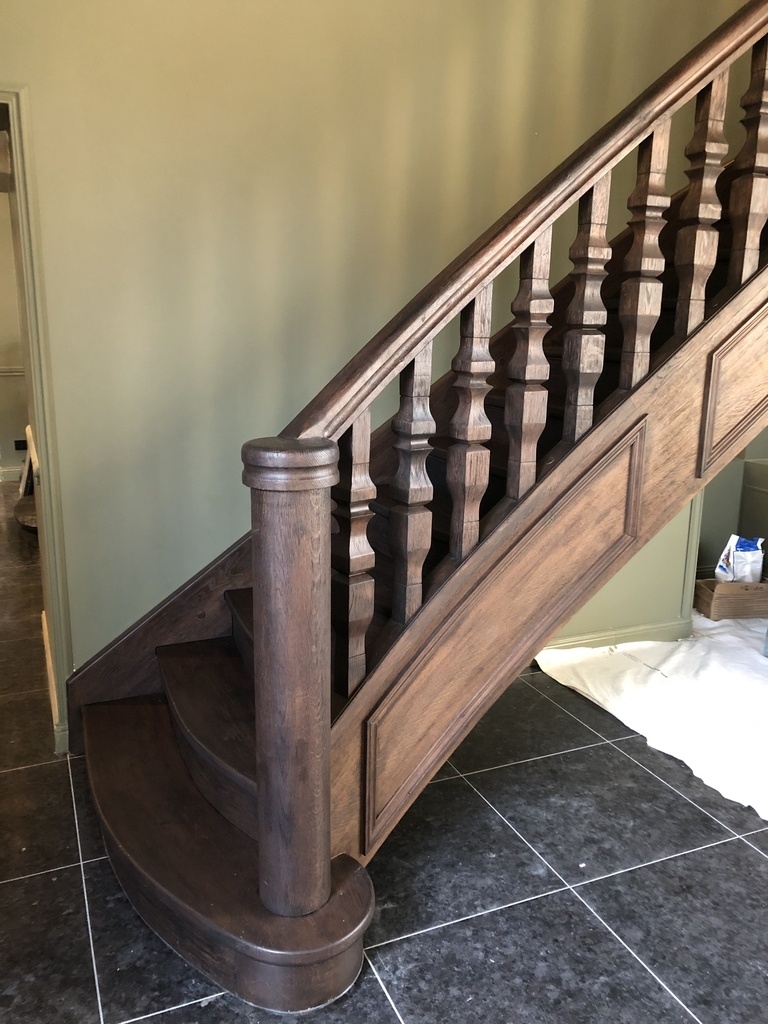

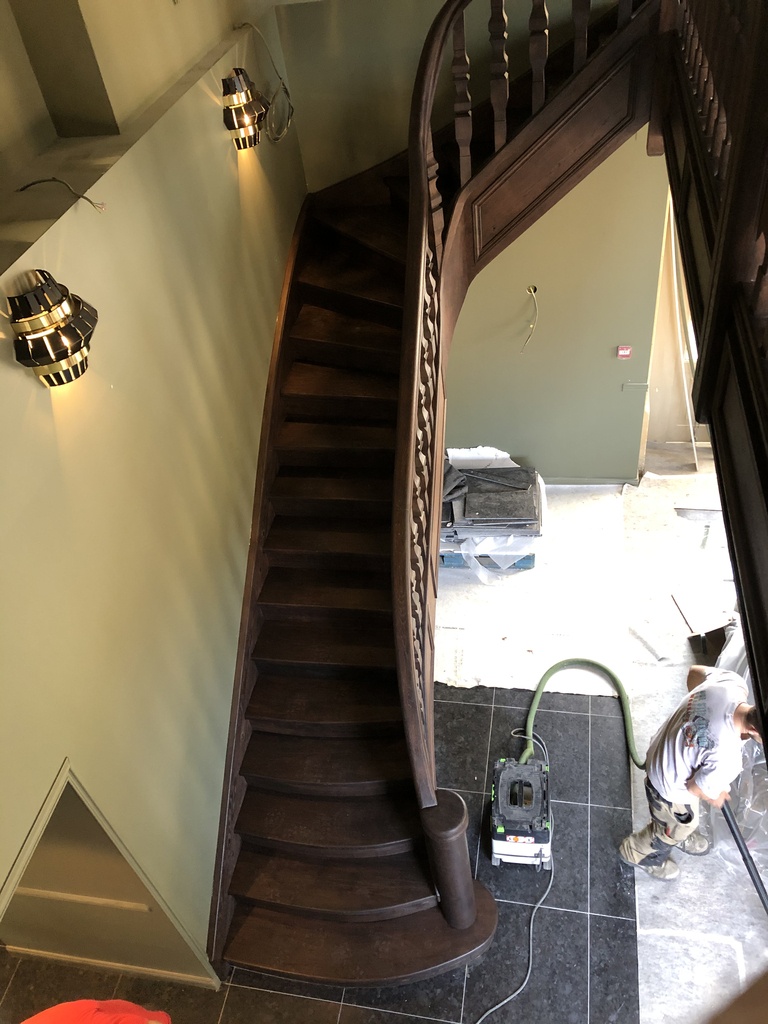

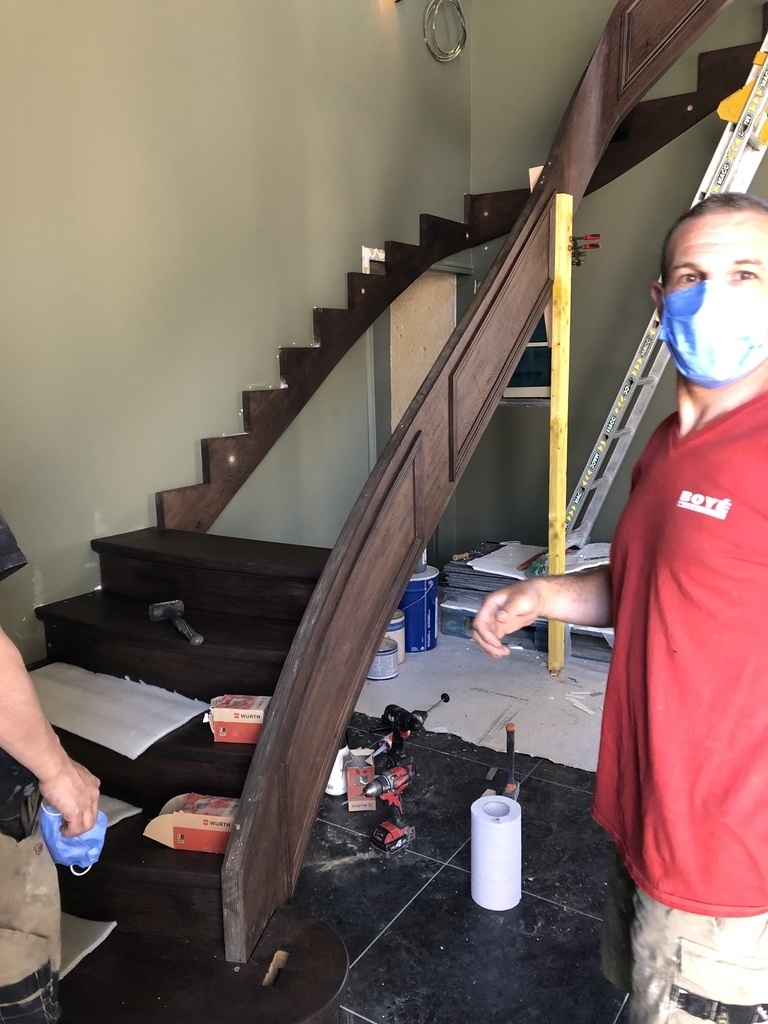

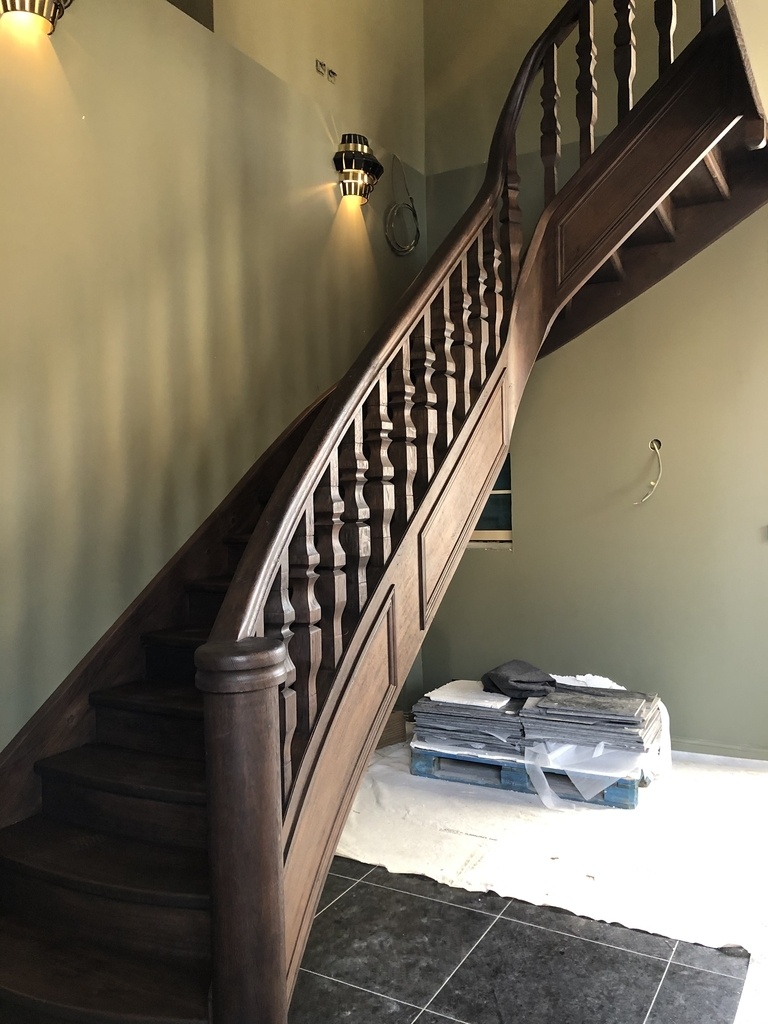

Pose de l’escalier

L’escalier est posé. Tout c’est merveilleusement bien passé. Je relève tout de même la difficulté d’ajuster les plinthes crémaillères! J’ai fais des dizaines d’aller et retour.
J’ai ajouté des baguettes cache vis au dos des contremarches.
Bilan de cette expérience et de ce challenge, j’ai progressé comme jamais, j’ai avancé et c’est bien le plus important. Tout était compliqué, le traçage, la réalisation avec tant de nouvelles techniques ! C’était fou.

Vivement le prochain!


Discussions

ValentinDu  a publié la création "Escalier en chêne".
il y a 1 mois
jujube
( Modifié )

très beau ! jaime beaucoup beaucoup les marches cintrées !tu vas t'y prendre comment pour la pose ? emmarchement sur place ou monter l'echiffre à l'atelier ?
presque dommage de pas avoir balancé les 3 premières marches, mais le charme est là aussi :) tu vas faire une volute ?

ValentinDu

Merci! Je pars sur chantier avec le limon côté jour assemble à l’atelier et j’assemblerai les marches et contremarches sur place il est en effet prévu que je fasse une volute!

racmterrof

Bravo!

trente six seb
( Modifié )

Belle réalisation ! Chapeau !

Tu peux détailler la façon dont tu as fait le poteau cylindrique de départ ?

ValentinDu

Merci!
J’ai reconstitué un grosse section carrée creuse en assemblant qu’âtres morceaux par rainures et languettes batardes. Puis je l’ai rempli.
Pour ce qui est du tournage j’ai dégrossi les angles de la section carrée avec des coupes à 45 puis j’ai monté l’octogone sur un simple gabarit en cp pour le tourné à la toupie.

trente six seb
( Modifié )

Ah oui ??
Ca m'intéresse beaucoup ça ValentinDu
Tu as une photo de ton gabarit, je ne vois pas bien.

Disons que j'imagine un bouffe tout ou quelque chose du genre et ta pièce qui tourne perpendiculairement contre le guide... Ca doit pas être ça...

ValentinDu

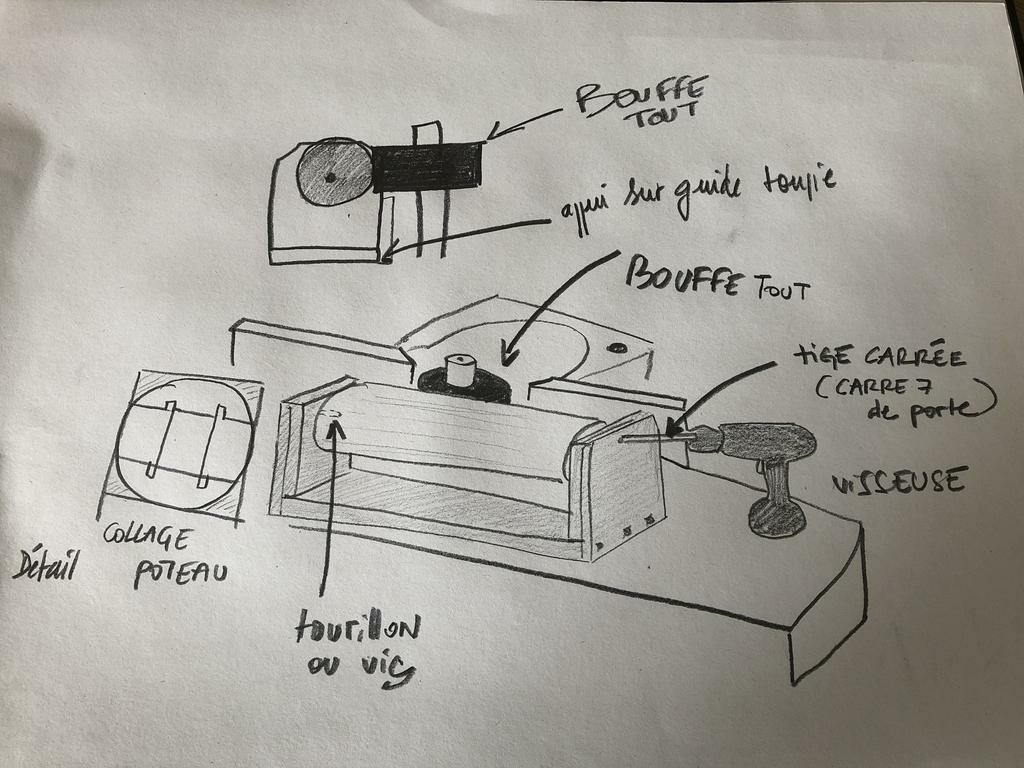

Voilà Msieur! Relance moi si ce n’est pas clair. Je n’aimais pas de photo du gabarit

trente six seb

Ah ben si, c'est ce à quoi je pensais. Merci, c'est très clair et ça me précise bien le processus. 👍

dependancesbois

C'est superbe ! Un jour j'en ferai un ! Ce serait presque une finalité !
Bravo!

Hannibal

Trop beaux 😻

Le Riflard et la Varlope

Superbe! Bravo. Hâte de le voir en place 😉

fred01

bravo mon rêve de faire la même chose

glaude
( Modifié )

très belle réalisation dont tu peux être fier.
Peux-tu m'expliquer comment tu as réalisé ton lamellé collé du limon, un collage de cette taille avec les cintres présentent quelques difficultés dont j'aimerai connaitre comment tu les a contourné merci

ValentinDu

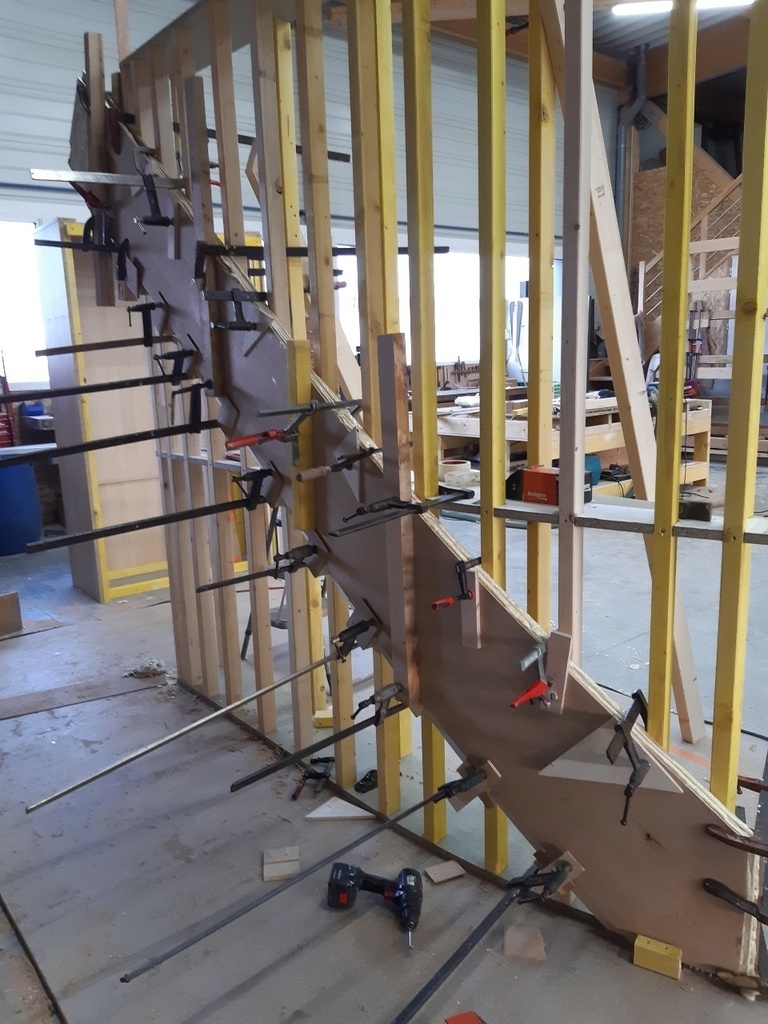

Merci. Pour ce qui est du collage du limon courbe en lamellé collé j'ai simplement repris le cintre sur ma vue en plan directement depuis l'épure et j'en ai tiré un gabarit que j'ai dupliqué. Avec ces panneaux en forme, j'ai fabriqué une "tour" que j'ai replacé sur l'épure. j'ai reporté mes lignes de niveaux et les génératrices sur les aplombs matérialisés par les bois d'ossature. le croisement de ces lignes m'ont donné des points que j'ai relié pour en déduire la forme de mon limon. Pour le collage en lui même, nous étions deux pour faire au plus vite car j'ai utilisé de la colle PU avec une prise d'une demi heure. Nous avons encollé chaque face avec une spatule puis empilé les couches avant de presser le tout. Pour me facilité la tache lors du positionnement des couches, j'avais positionné des calles support pour reposer les lamelles une à une lors du collage.

ValentinDu

Une photo vaux mieux qu’un long discours

executionbois
( Modifié )

il et très beau ton escalier et le bois!!!! c'est de la récup? ou tu as trouvé une bille avec cette couleur et cette aspect?

ValentinDu
( Modifié )

Non Je me suis fourni dans une petite scierie à coté de chez moi. Le client veux un escalier dont on a l'impression "qu'il a toujours été là. Un truc vieilli". Du coup, j'ai pris du second choix, je me suis autorisé à laissé quelques défauts. puis j'ai brossé le tout avec une défibreuse Festool.
Une fois fini, le tout sera teinté et vernis PU

Paul26LB

Très beau félicitations !

Vianney - VICA
( Modifié )

Ouahhh! En plus avec du second choix, ça fait un style très sympa. J'imagine la maison ancienne qui va bien.

ValentinDu

C’est pour un bar à Metz!
Le bar change de nom et s’appellera le « café Blondel ». C’est pas beau ça?!

sylvainlefrancomtois

ValentinDu excellent !

Vianney - VICA

ValentinDu Super !

DewhitYoussef

ValentinDu alors je pourrai même le voir en vrai !!

ValentinDu

DewhitYoussef génial ! Tu verras l’accueil est bon !

Preau

Quel boulot ! Sacré défi

Davidphil86

Superbe esthétique beau travail

PhG82400

Bluffé !

bouleau

M
A
G
N
i
F
I
Q
U
E

AndrePIQUET

Bravo pour ce bel escalier
Une belle réalisation

Niouniou

Bel ouvrage, belle mentalité !!

hervem
( Modifié )

Bonsoir,
Quel est le nom actuel de ce bar "chanceux" ?
Cordialement,
hervem

ValentinDu

Le « bar de la lune » à côté de la cathédrale sur la place du marché

hervem

ValentinDu
Un SUPERBE escalier pour la décrocher !
Merci.
J'aurais l'occasion de retourner dans mon pays, je compte bien le prendre.
Encore merci.
hervem

ValentinDu  a ajouté un retour d'expérience "Pose de l’escalier".
il y a 3 jours
Artanux

Tu peux être fier de toi, il est magnifique!

Copeaux d'aronde
( Modifié )

on peut pas remettre un "j'aime" !
super impressionnant, merci pour les photos de la pose !

ValentinDu

Merci beaucoup!

L'Ecorce du Sycomore
( Modifié )

Il était déjà splendide mais la finition le met vraiment en valeur. Qu'as tu utilisé comme produit?

ValentinDu

Une teinte solvantée, et quatre couches de vernis PU de chez alzo Nobel.
Merci!!

Stef64
( Modifié )

Superbe travail.
Juste une question, j ai cru lire qu il est installer dans un bar ? Quid des norme erp ?

ValentinDu

Merci! Dans un bar oui.

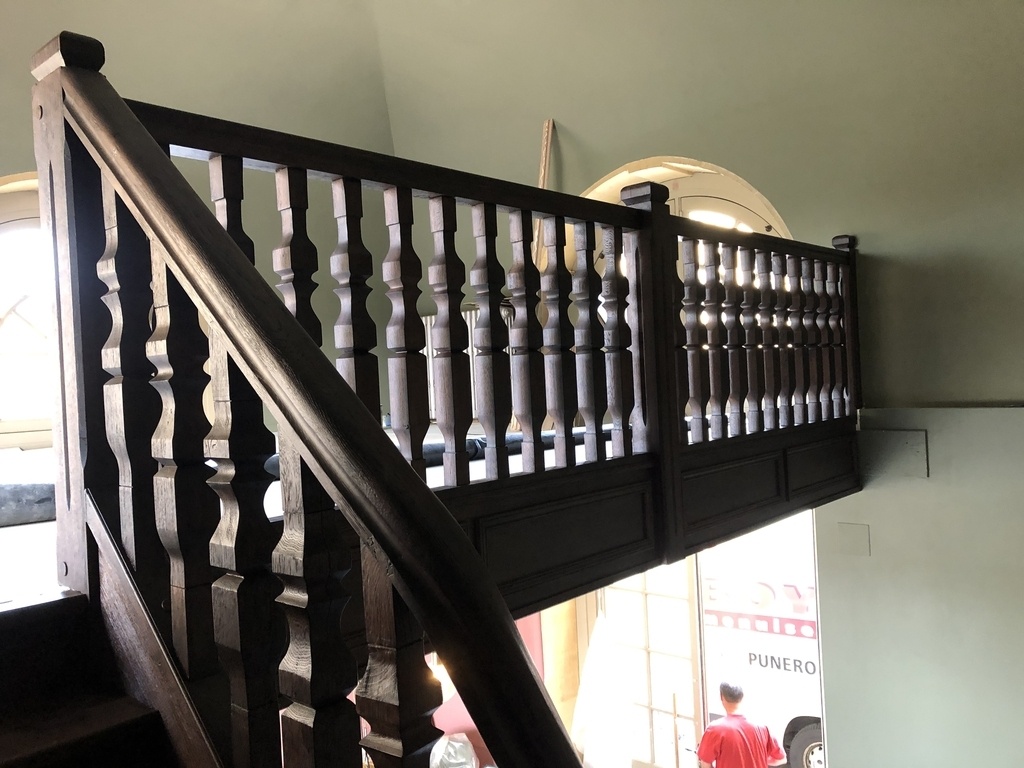

Les normes ? Pour être honnête je ne me suis pas franchement renseigné. Hauteur de garde corps et espacement entre balustres en haut de la mezzanine et dans le rampant ont été respectés mais après j’ai suivi les souhaits dû clients.
Peux tu m’en dire un peu plus sur ce normés?

Stef64

ValentinDu j avais eu un escalier à chiffrer et C était un petit casse tête ces normes. ( finalement j ai pas eu le boulot😰😰) de mémoire, C est en fonction de la capacité d accueil dans l établissement, dans mon cas C était 900 de passage, main courante des deux côtés et continue avec un débord en haut et en bas ( j ai plus en tête combien), hauteur max de marches 175mm, contre marche de départ et d arrivé de couleur vive est différente des autres ( en gros le jaune chantier bien degeu 🤢🤢🤢), départ est arrivé avec tapis poditactil... En gros c est tout ce dont je me rappel mais C était bien lourd.

DewhitYoussef

Pas vu à la publication initiale, merci au retour d’experience de le remettre en avant car il est magnifique !
Dans tous les sens du terme, tant pour la réflexion que pour l’usage final fidèle au précepte de la philosophe Tina Arena ... :D

trente six seb

Il n'est pas très beau... il est superbe !!! splendide !!! acabradantesque !!!

Niouniou
( Modifié )

tu replaques le dessus de ton limon jour avec du placage ? On ne voit pas bien la différence de fil... (c'est que c'est bien fait!!👍)

ValentinDu

Le limon est composé de 10mm de chêne puis 3cp 10 puis 10mm de chêne. Le chant du dessous est plaqué oui. Le chant de dessus est chaché par la semelle du garde corps.

Guillaumecoupe

Magnifique. Tres complexe, si j'avais 13 ans je partirais en menuiserie, j'avais fait la visite d'un lycée technique pour une 4eme techno, la seule chose dont je me rappelle maintenant de cette visite, c'est traverser l'atelier menuiserie en me disant c'est nul... beau travail, j'adore

Logo

Bravo, c'est vraiment du haut niveau. Merci à toi de retourner l'appareil en partageant à ton tour pour nous motiver et nous inspirer.
