Zeloko

Une table carrée extensible toute en bois


Voici un projet qui date de quelques temps déjà, mais comme j'ai eu la chance une nouvelle fois de pouvoir écrire un article détaillé dans le magazine Le Bouvet, je tenais à synchroniser les deux parutions.

Il s'agit donc d'une table carrée de 1300 x 1300 mm qui a la particularité d'être extensible pour passer à 1900 mm de long. L'extension se fait par les pieds et une rallonge papillon rangée dans la structure.

En carré, la table offre 8 places confortables et organisé autours du plat central. Idéal pour que tout le monde participe à la même discussion. L'extension apporte 2 places supplémentaires.

Voici une vidéo qui vous donnera un aperçu du montage et du système d'ouverture :

Cette table révèle quelques petits défis et trucs pratiques :

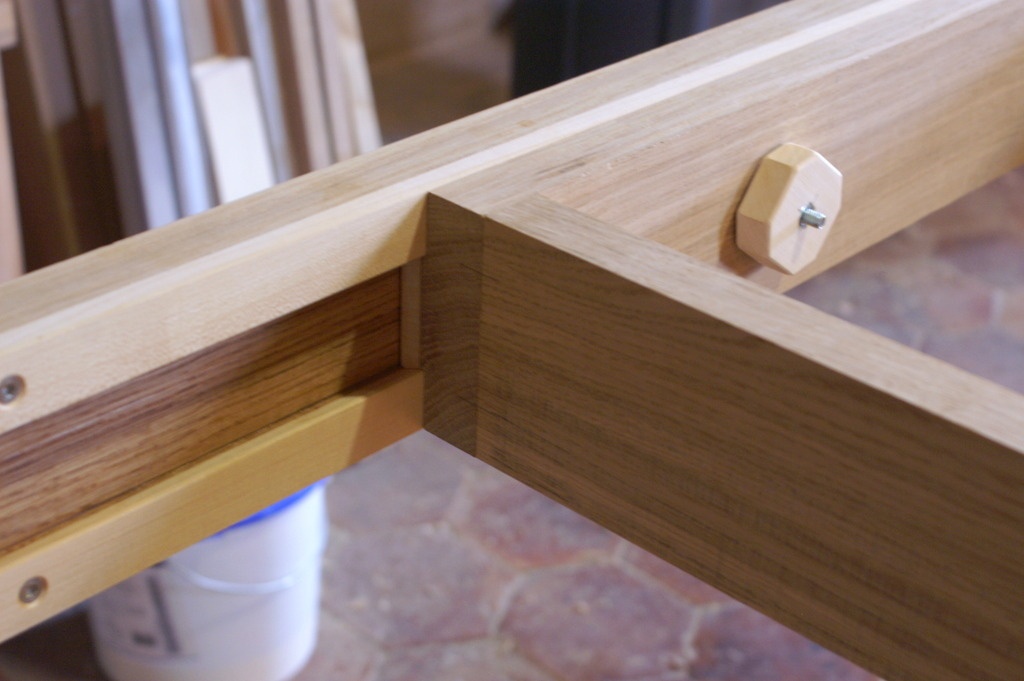

  • Coulisses entièrement en bois
  • Rallonges papillon

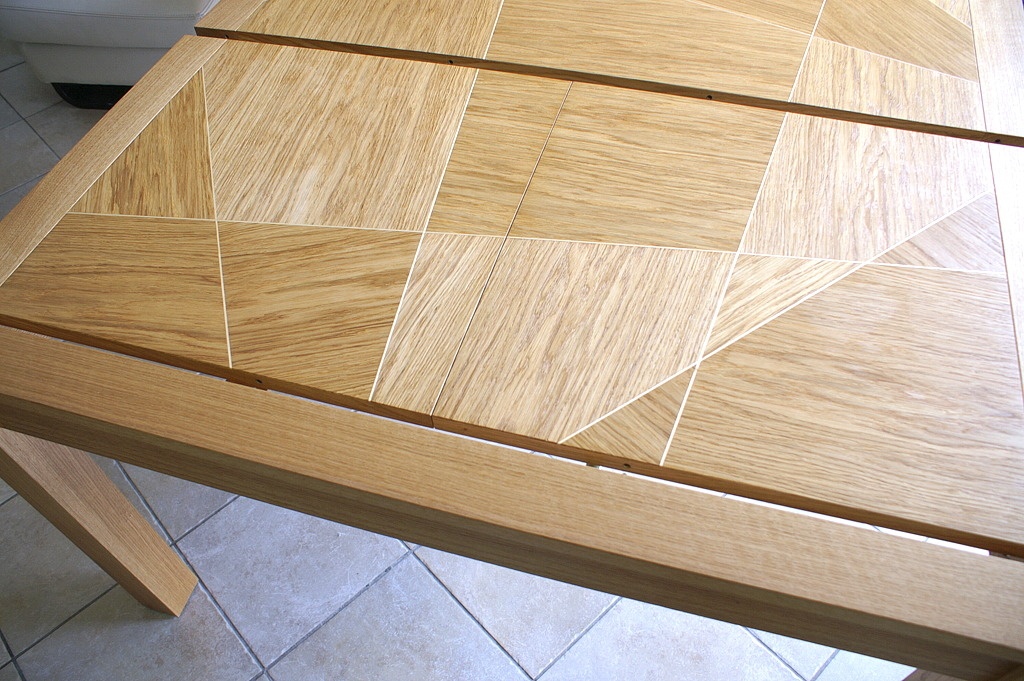

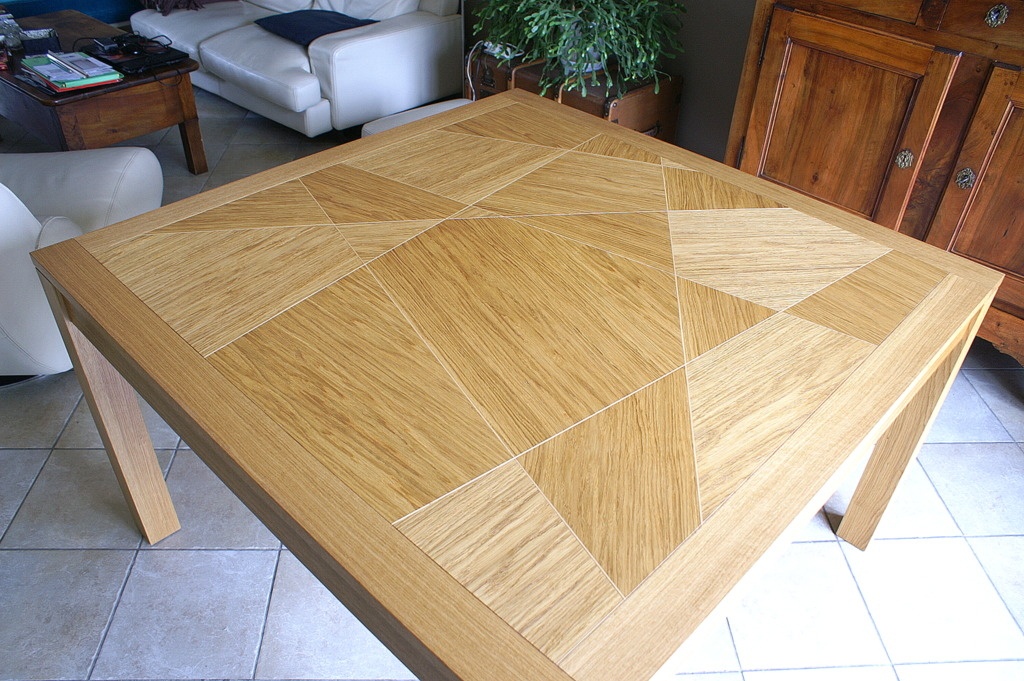

  • Frisage du plateau (en continuité sur les rallonges)
  • Pieds creux (à l'image de cette réalisation)

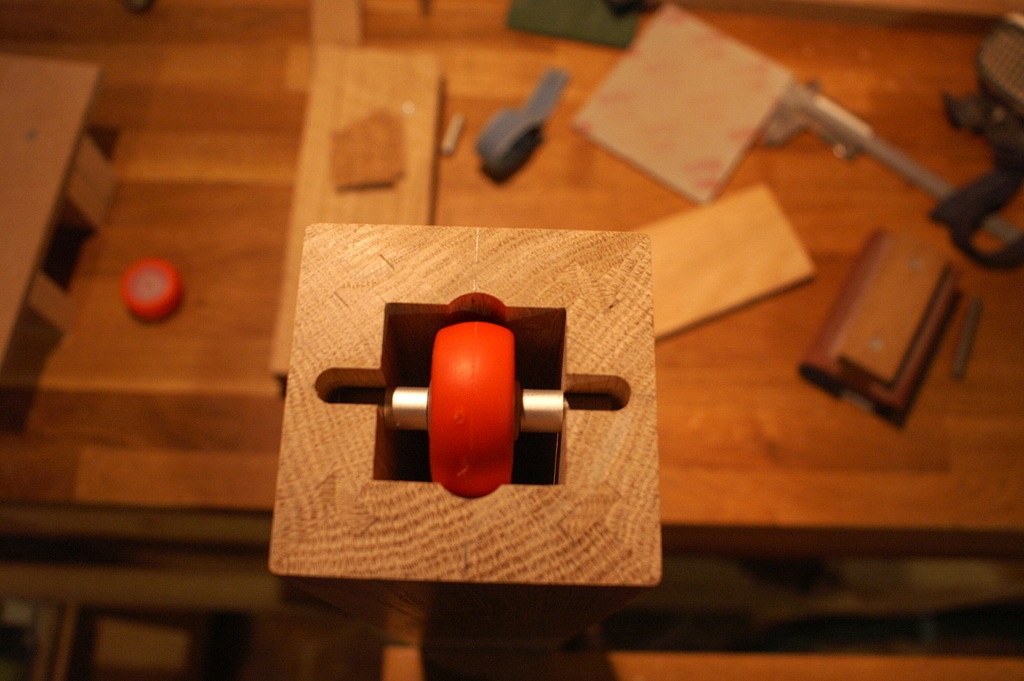

  • Roulettes sous les pieds mobiles

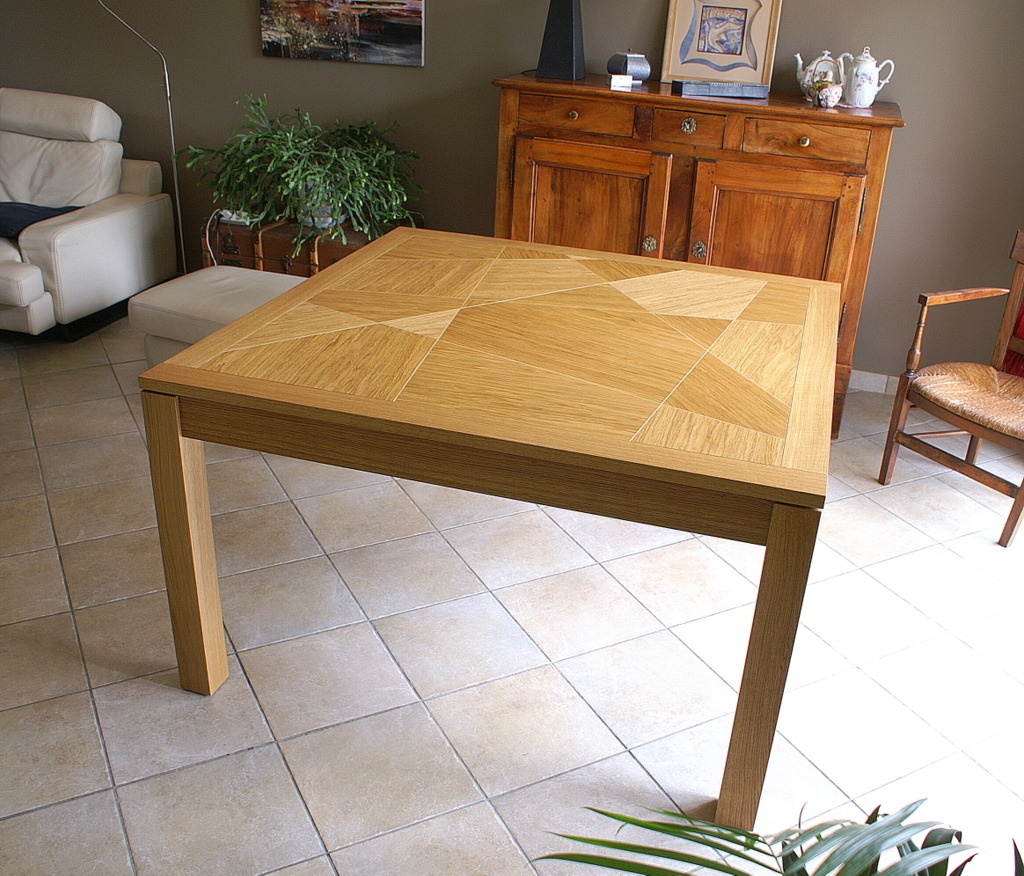

Quelques photos pour illustrer tout ça :

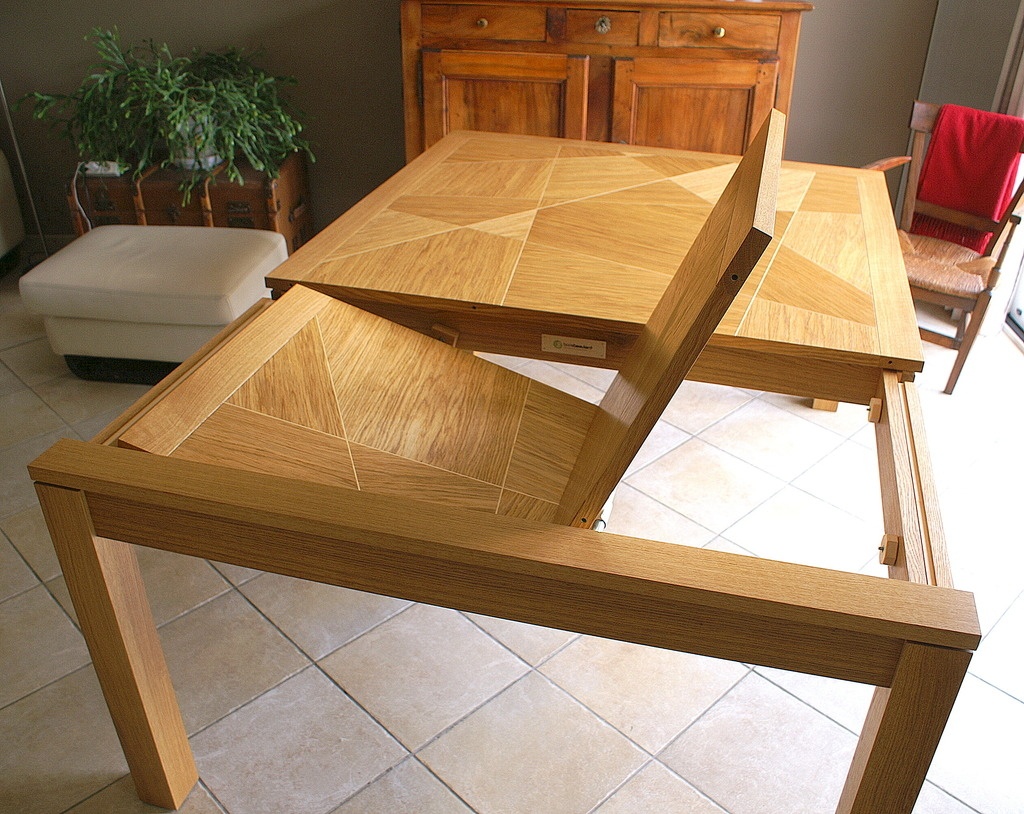

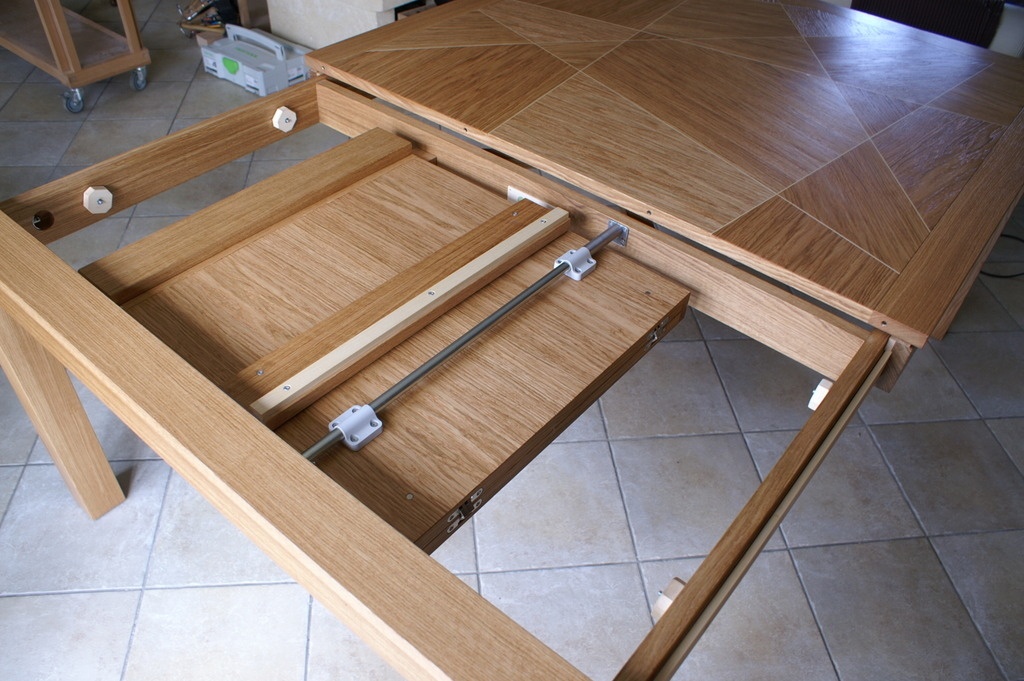

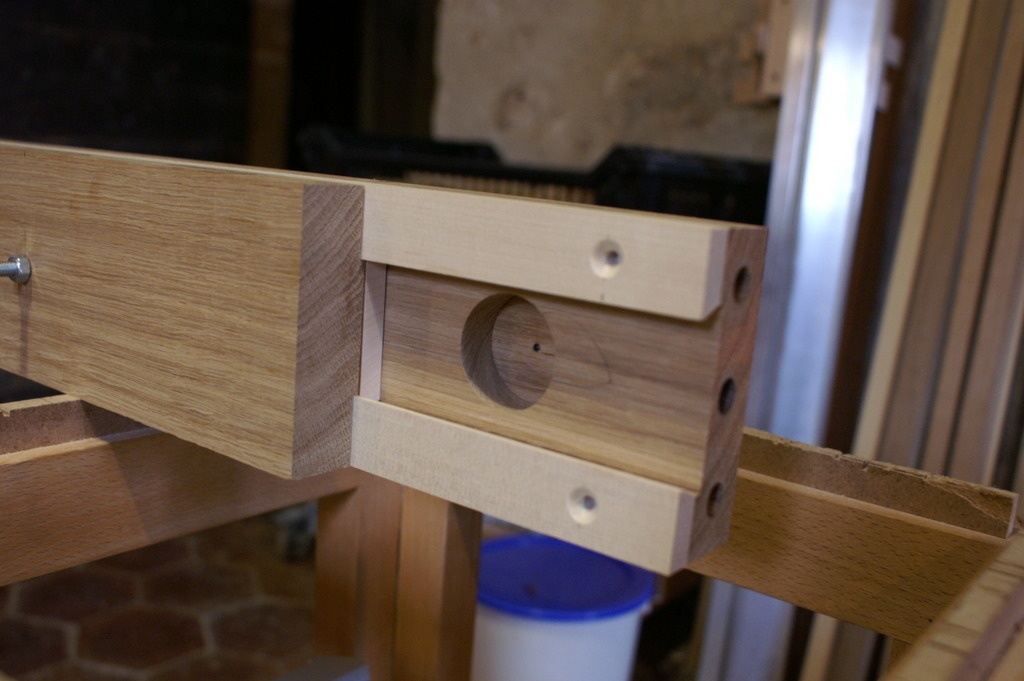

Et pour voir un peu mieux la structure d'ouverture de la table :

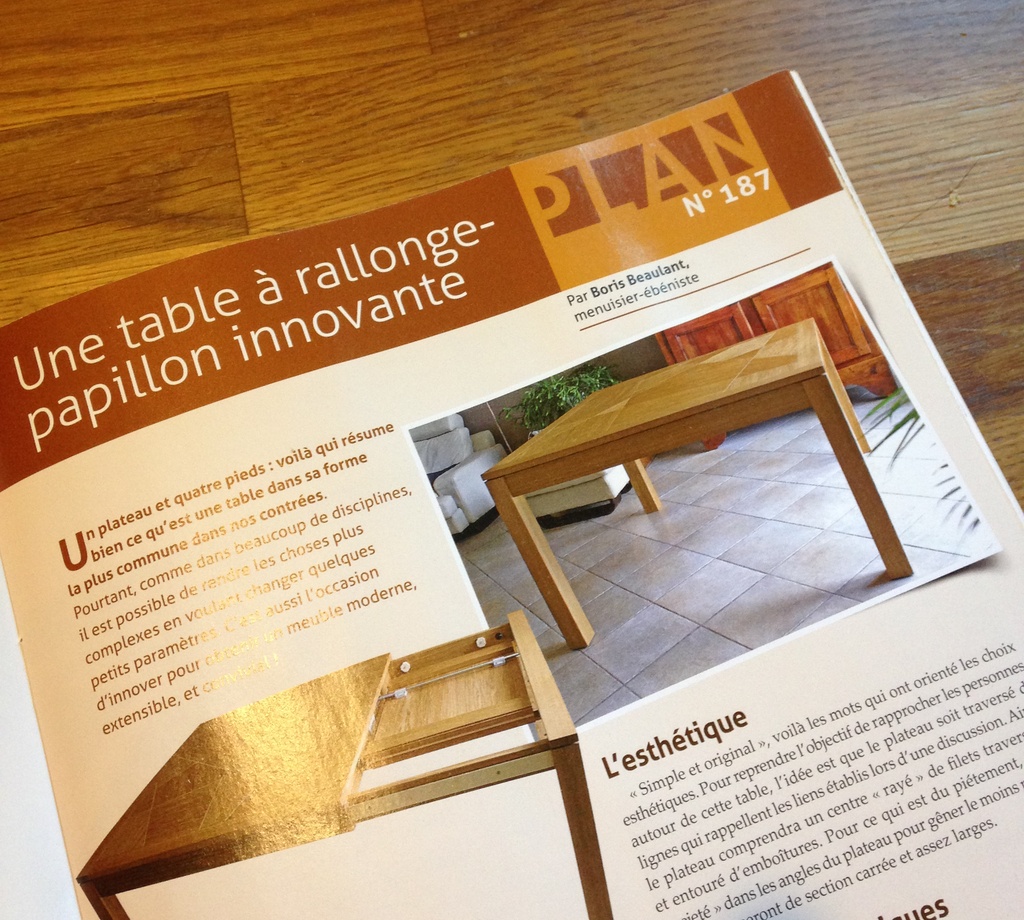

Pour connaitre tous les détails de la réalisation de cette table, je vous invite à vous procurer les n°187 (Novembre-Décembre 2017) et n°188 (Janvier-Février 2018 ... faudra patienter un peu) du Bouvet !

Mis à jour

On en parle ici

Zeloko a publié la création "Une table carrée extensible toute en bois".il y a 1 mois
Niouniou


Du @zeloko , on reconnaît bien la patte du maître! Ingénieux, efficace, propre et design!

sylvainlefrancomtois


pur style zelokien !!! encore une belle création !!

FMJ


Elle est très belle, au-delà de l’ingéniosité du mécanisme.

François Chalopin


Super ! Le mecanisme, tu l'a fabrique toi meme ou bien ca se trouve tout fait ?

Zeloko


C'est du fais maison ;)

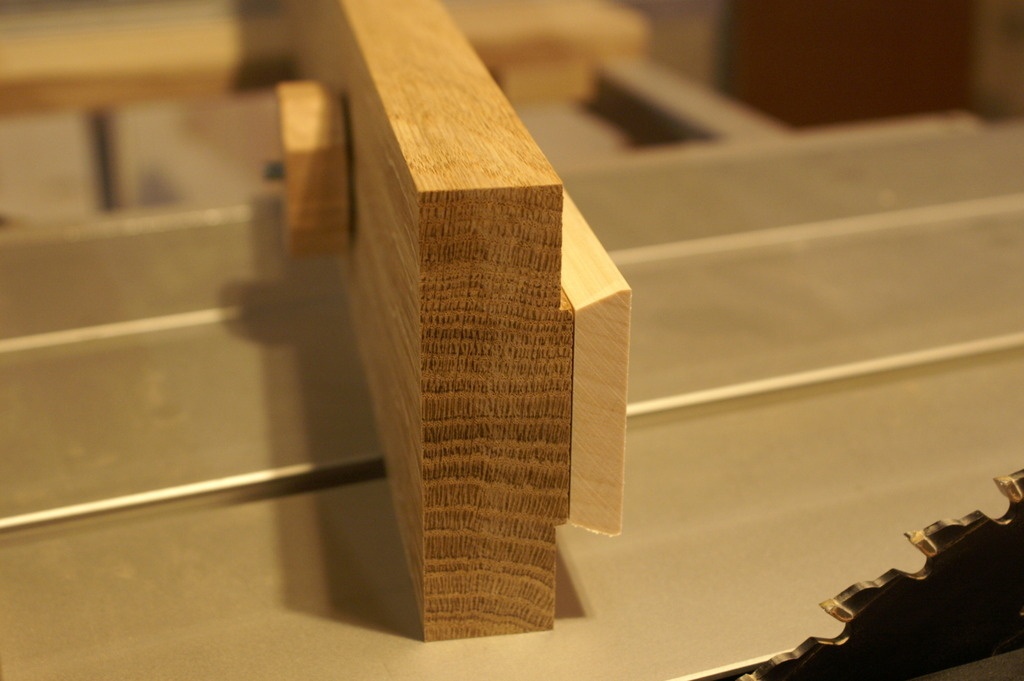

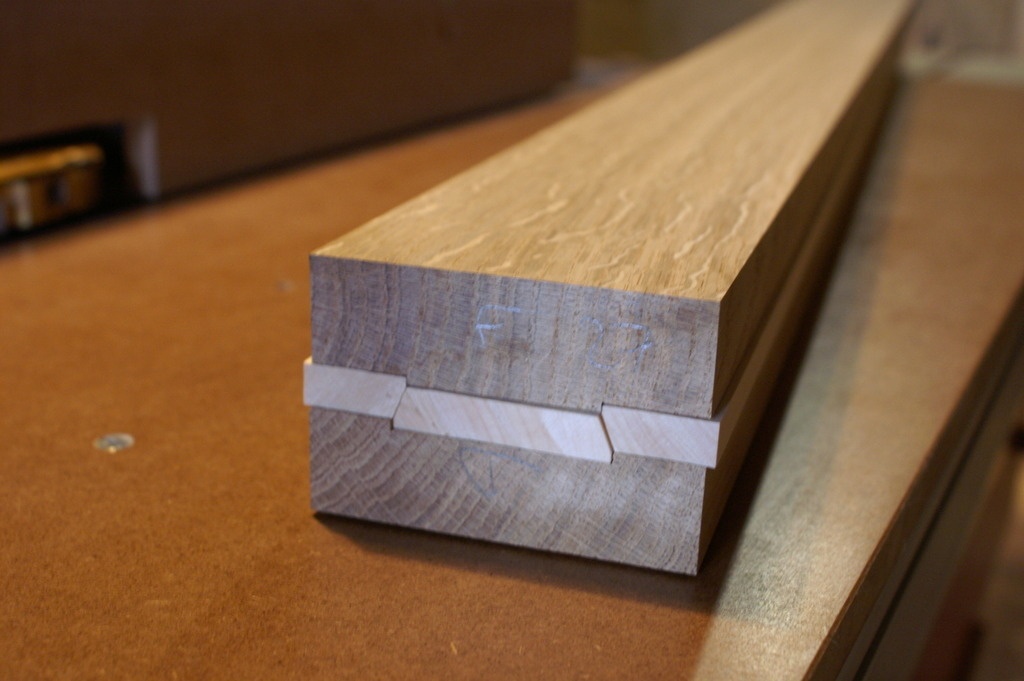

Une sorte de queue d'aronde qui peut être serrée - désessée.

chênedinspiration


belle table. Je vois que tu visses une plaque avec ton nom, sympa. On en saura plus dans le bouvet ;)

Niouniou


bien vu l'aveugle, je ne l'avais pas remarqué!!

Zeloko


Oui, c'est un peu pompeux, mais je "signe" mes réalisations. C'est toujours dans un endroit un peu caché ;)
La plaque est faite comme mes cartes de visite et est cloué.

chênedinspiration


pompeux, je ne trouve pas, il faut rendre à César ce qui appartient à César. Mon fils signe aussi ses oeuvres :D

MDSVDM


Comme d'habitude, on peut juste dire bravo maestro.

Zeloko


Merci !

Bapak

Très beau et efficace, tu as améliore une table que tu avais présenté .
On retrouve les pieds creux les rallonges papillon .

Jean Galmot


Ahhh, le bouvet, une histoire d'amour en fait...Belle réalisation, soignée et sobre.

Zeloko


T'es pas vexé quand même :P ?

gino

Belle réalisation comme d'habitude. Je trouve le système très ingénieux. Bravo 👏

Didier


Chapeau bas pour cette création et toutes les astuces que tu as utilisées.
Bravo pour l'article dans le Bouvet.
Dommage qu'il soit en 2 parties 😣
Dommage aussi pour les chats qui perdent leur barre avec cette conception 😉

Zeloko


C'est vrai que j'aurais préféré aussi qu'il soit groupé en un seul numéro.

Dommage aussi pour les chats qui perdent leur barre avec cette conception

Les chats, je vois pas ;) ??

Didier


Je voulais parler de la barre qui relie les 4 pieds sur certaines tables, qui est souvent appelée la barre du chat.

Coralie


Quel boulot! Bravo, j'aime beaucoup le design et l'ingéniosité ;-)

Philippe Gelard


Un Superbe design accompagné d'une réalisation parfaite. On sent aussi la préparation et la planification avant la mise en construction. Cette table là c'est du niveau olympique. Je n'arrive pas à voir ta vidéo du dépliage de la table, mais sur les photos j'aime beaucoup la continuité des lignes du plateau sur la rallonge papillon. Par contre on ne voit pas, qu'en est il de la continuité des bordures de la table une fois dépliée? As tu une photo?

Zeloko


Tu ne peux pas ouvrir la première vidéo ?

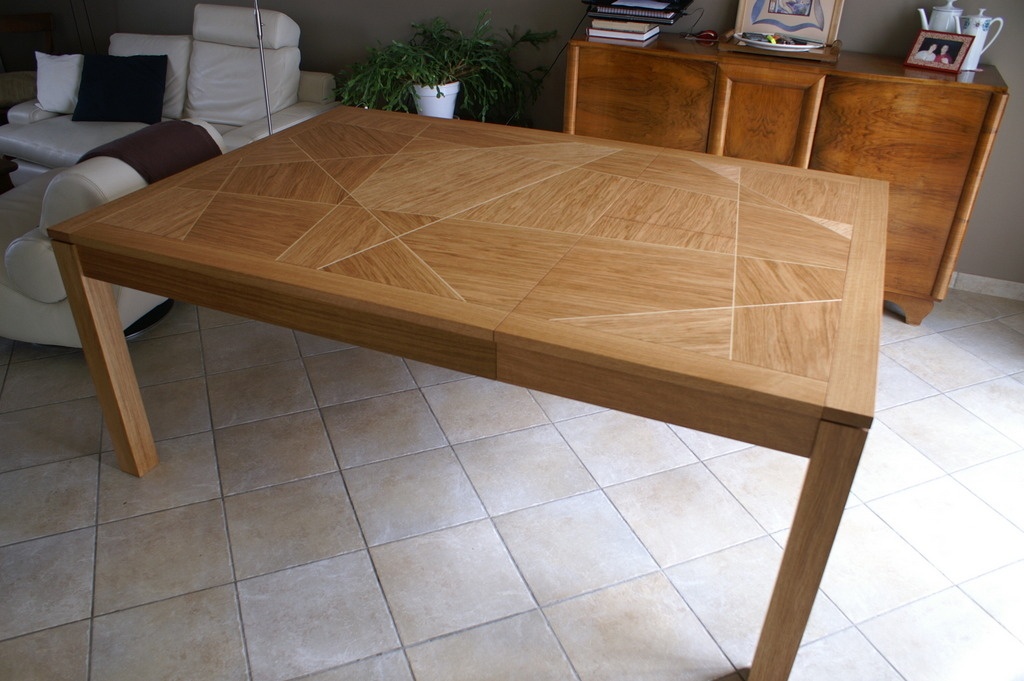

Sinon, voici la table dépliée. Dans la principe, le bois des traverses et alèses était raccord. Mais avec le temps et la lumière, c'est plus la cas ;(

Philippe Gelard


Wow super! Je peux ouvrir la vidéo, mais après quelques secondes l'image devient complètement blanche tandis que la musique continue. Je ne sais pas pourquoi.

Leon

Très belle réalisation... j'aime beaucoup les dessins avec les sens de fibre posé différemment, cependant, qu'a-t-elle d'innovante ?

Zeloko


 dire vrai ce n'est pas le titre que j'avais proposé. La rédaction â certainement voulu évoquer par là Le système de coulisses verrouilla les toute en bois.

camema


Superbe! C'est vrai qu'on reconnais tout de suite le style. Joyeux hasard je viens de m'abonner au bouvet...

jeanco77


Très belle table.
De combien elles dépassent les roulettes pour qu'elles restent invisibles?
Tu as fait les deux autre pieds un peu plus longs pour compenser ?

Zeloko


Les roulettes dépassent de 5mm. Sur les autres pieds, il y a du liège de la même épaisseur.

Oliverte


Cette table, tu l'as vendue sur plans pour un client ou elle est pour toi ?

Zeloko


Elle a été vendue sur plan. Un peu comme toutes mes réalisations. Elles sont toujours une réponses à une demande client.

Cinq Quinze


Je la trouve superbe, magnifiquement réalisée. Quelle ingéniosité!

Ivan


Sacré boulot , chapeau bas!

BIBI

bonjour on reconnait bien votre style bien particulier ! superbe cette réalisation!
depuis peu je m'intéresse a la marqueterie mais je trouve les feuilles de placage assez cher "environ 30 euros le m2"(avez vous un site a me conseiller?) quel placage utilisez vous pour le contre-balancement ?quel support est le mieux mdf agglo ou cp? merci

Zeloko


Merci !
Il me semble que pour cette réalisation j'ai eu le placage de chêne 20/10ème de mm à 13 € HT du m2. Mon fournisseur est Rhône Placage.
Ici, j'ai contrebalancé avec le même placage. L'âme est en CP peuplier.

Zeloko


Pour vous remercier de vos commentaires chaleureux et coups de coeurs, je vous ai mis une nouvelle mini vidéo où on voit le montage !

AtelierArboisien


Superbe Boris, excellente réalisation ! Juste deux petites questions : avec quel essence de bois as-tu réalisé les coulisses? Ne crains-tu pas que le bois qui travaille gêne dans le temps le déploiement de la table en resserrant le mécanisme? A bientôt

Philippe Gelard


Oui bonne question! (On dirait du bouleau...?)

Zeloko


Ha oui, j'ai pas mis. C'est du sycomore.

Peiot


Top!

Wil


Superbe travail, bravo !

bene569


jolie table et merci pour la video du fonctionnement de la rallonge papillon, tu n'as mis des roulettes que sur les 2 pieds mobiles?

Zeloko


Oui, sous les deux pieds mobiles. (Photo un peu plus haut)

ecto1


ma fille vient de voir la vidéo et elle à exprimer un grand "pas mal cette table" (A lire sur un ton du genre wouhaou)

Zeloko


Héhé ... tu vois ce qu'il te reste à faire ;)
