Etabli simple


Bonjour,
Voici un établi plutôt simple à réaliser et qui ne nécessite pas (ou peu) d'outils, juste un peu de temps le week-end. Cela faisait maintenant quelques temps que je souhaitais me mettre un peu plus sérieusement au travail du bois mais je manquais cruellement d'un espace de travail me permettant de correctement positionner mes pièces de bois et jouir des mes quelques outils à main. C'est maintenant chose faite! C'est un Roubo! Ou plutôt un cousin (très) éloigné, ou encore une copie de GSB faisant vaguement penser au style Roubo :-). Mais j'en suis fier et une chose est sûr, il me rendra bien des services!

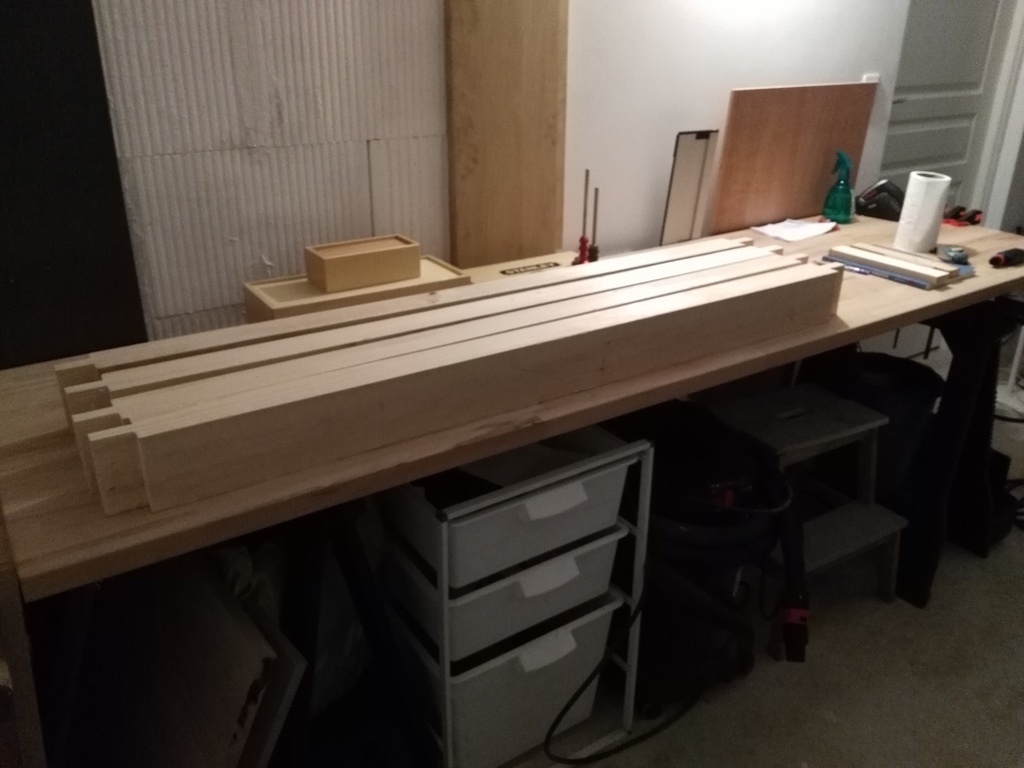

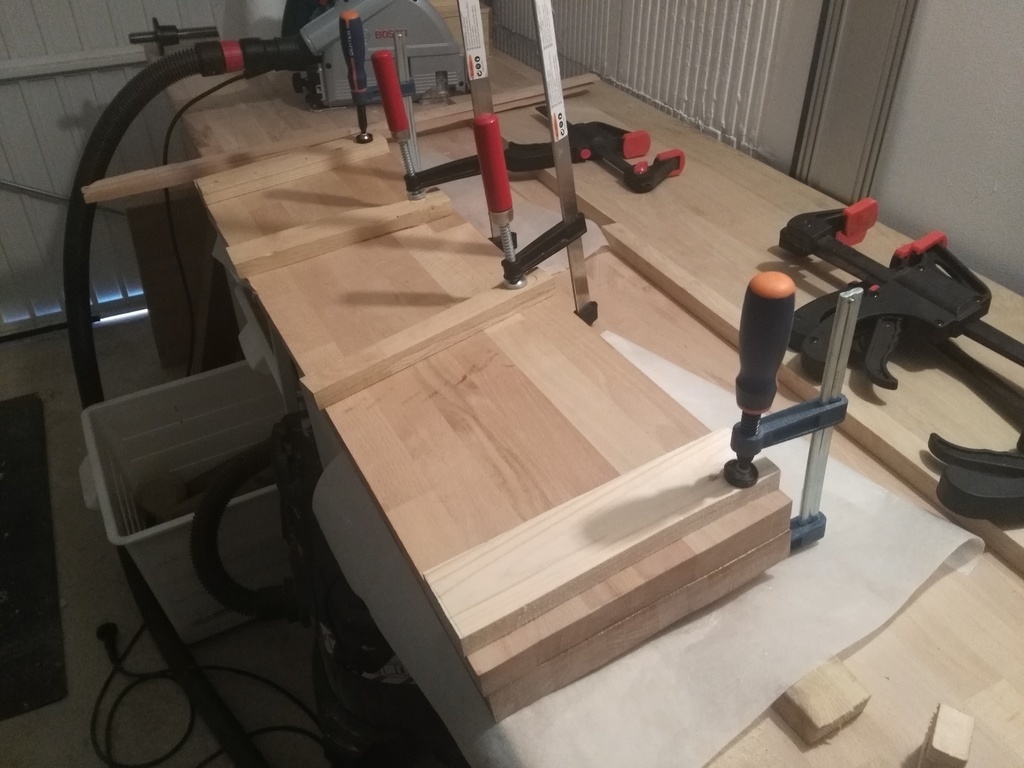

N'ayant pas de dégau-rabot j'ai opté pour des matériaux peu couteux et facile à travailler. La structure est composée de chevrons d'Epicéa de 6X11 corroyés au à la main. C'est n'est d'ailleurs pas la meilleure idée car ces matériaux de charpente ne sont pas sec mais doivent simplement être en dessous de 18% d'humidité, donc prévoir un temps de séchage (ce que je n'ai pas fait bien sûr, ça risque de sacrément bouger dans le temps). L'épicéa ca marque très rapidement, gare aux chocs! Pour le plateau j'ai pris un plateau de hêtre en lamellé-collé de 36 mm en GSB. On est bien loin d'un plateau d'établi classique mais cela fera l'affaire. Le plateau du bas est constitué de chutes de mélaminé d'une célèbre étagère IKEA.

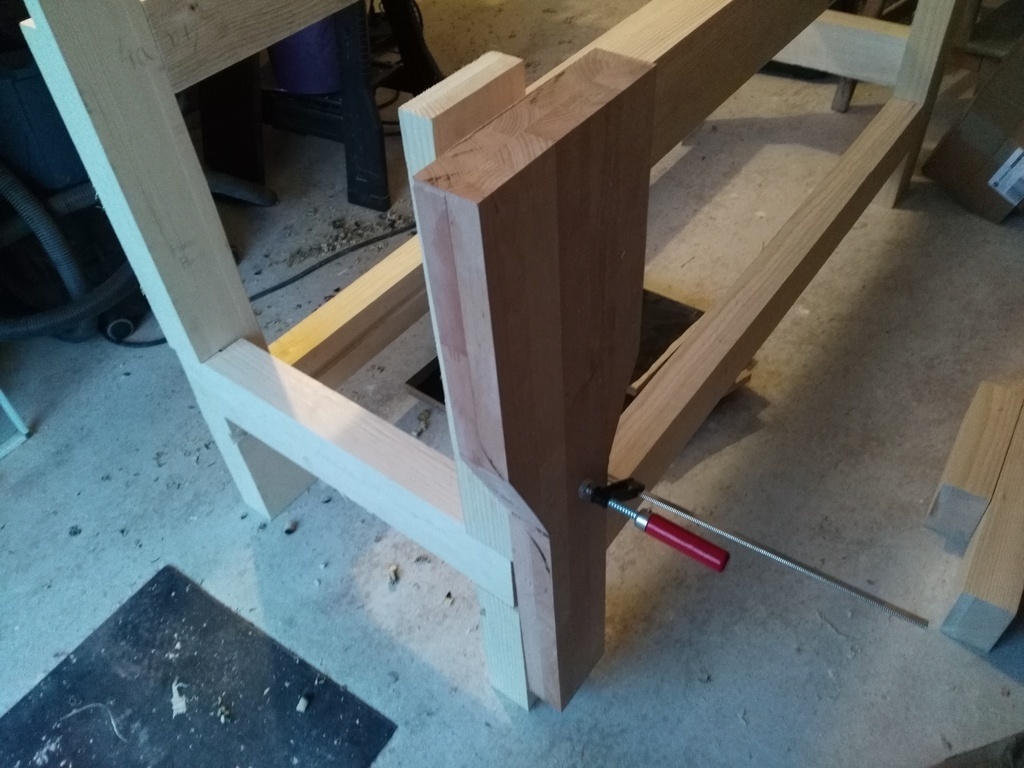

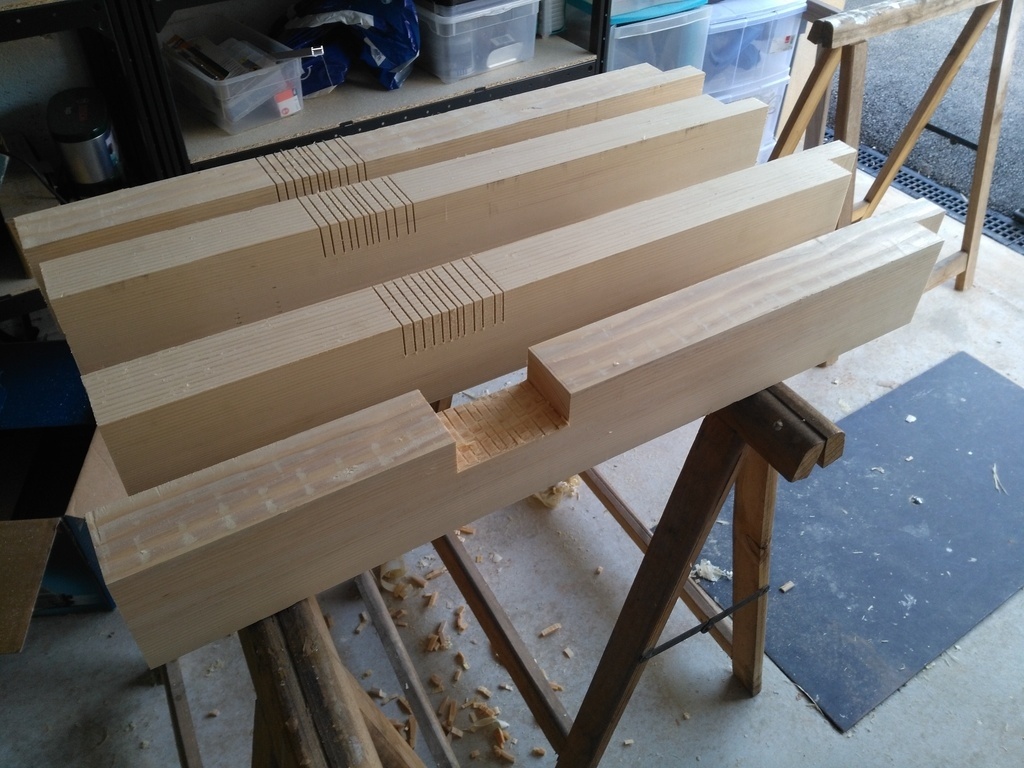

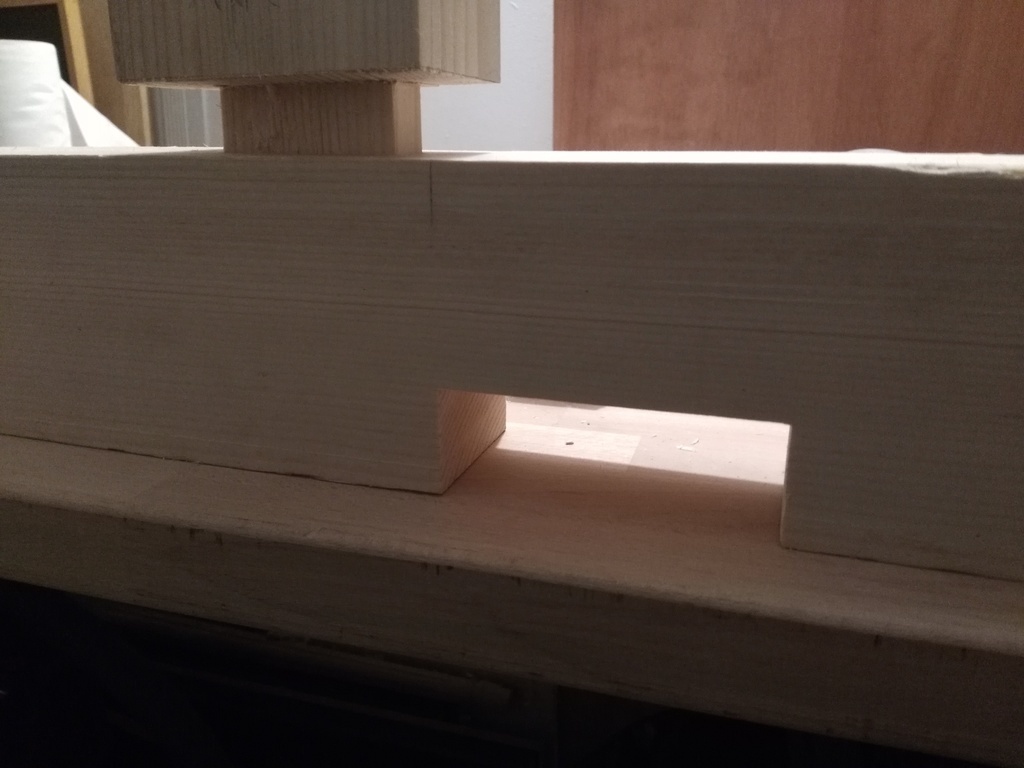

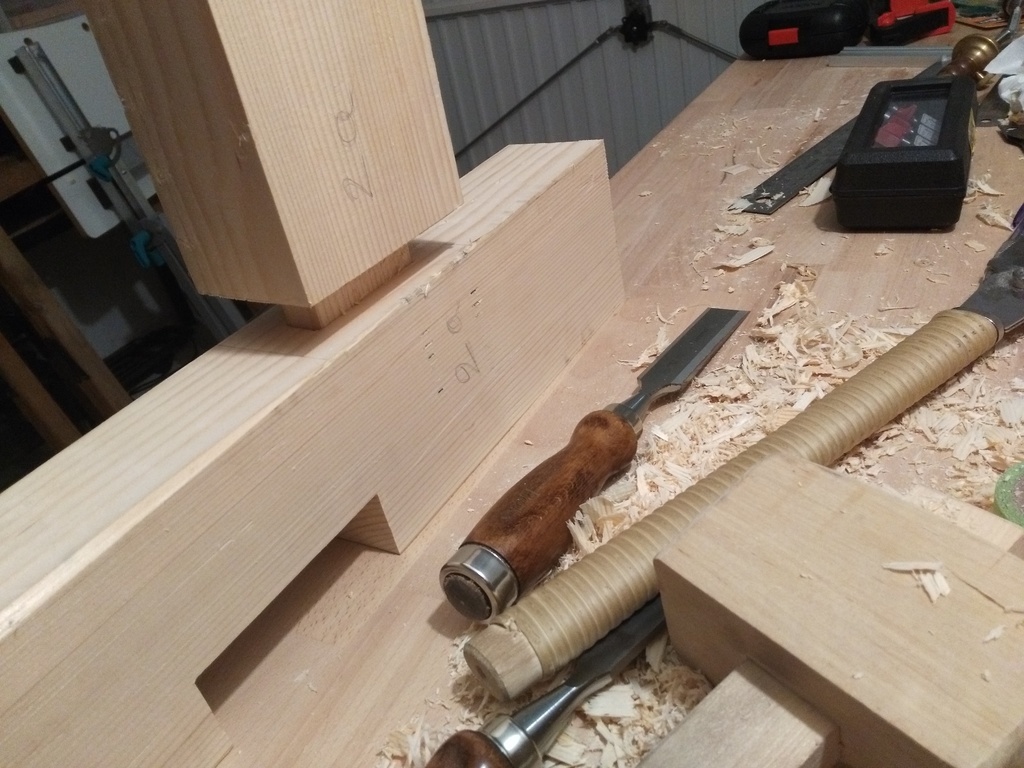

Les tenons-mortaises des 4 traverses et piétement sont fait à la main aux ciseaux à bois. Les traverses latérales sont quant à elles assemblées à mis-bois (enfin presque!) sur les piétements, coupé avec la scie plongeante pour gagner un peu de temps et d'huile de coude. Le tout est collé puis chevillé.

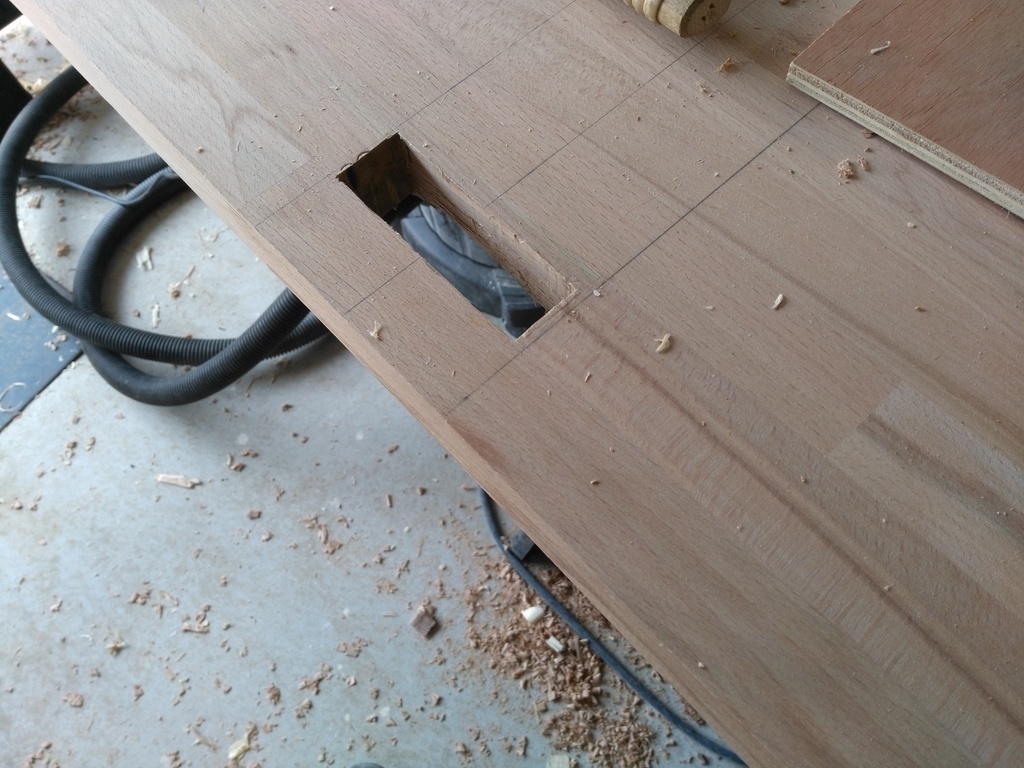

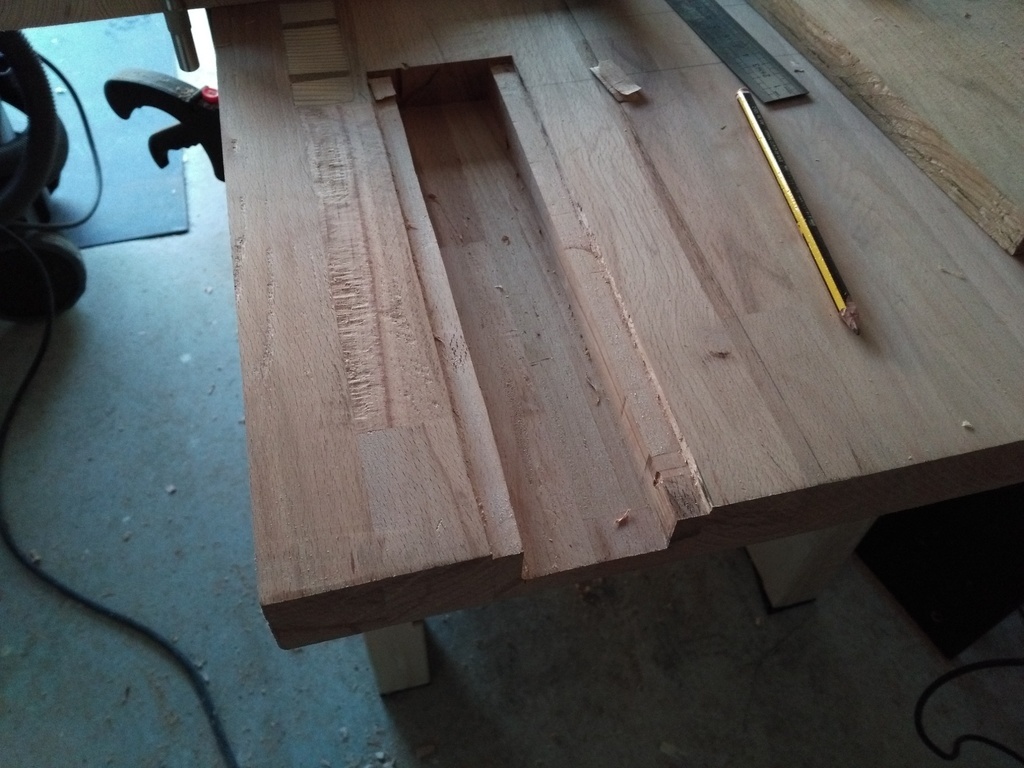

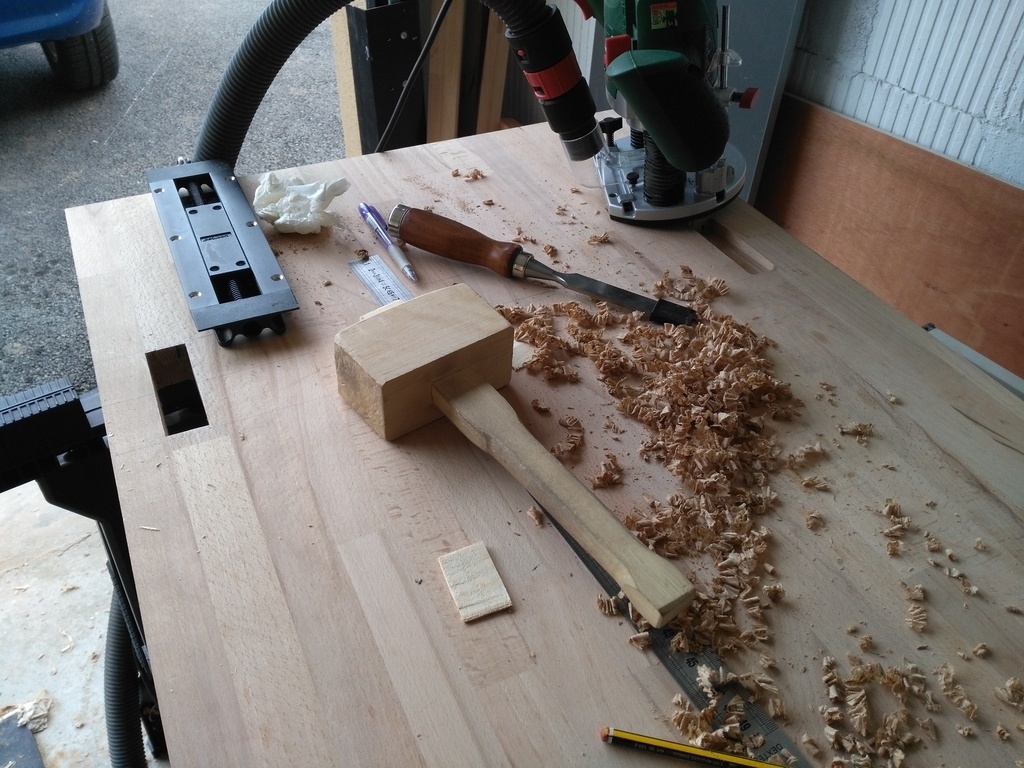

J'ai réalisé les mortaises du plateau à la défonceuse avec une bague à copier et un petit gabarit prévu pour l'occasion puis fini au ciseau à bois. Les tenons des piétements et du plateau sont traversant. C'est peut être pas une bonne idée, mais vu l'épaisseur du plateau c'est pas du luxe.

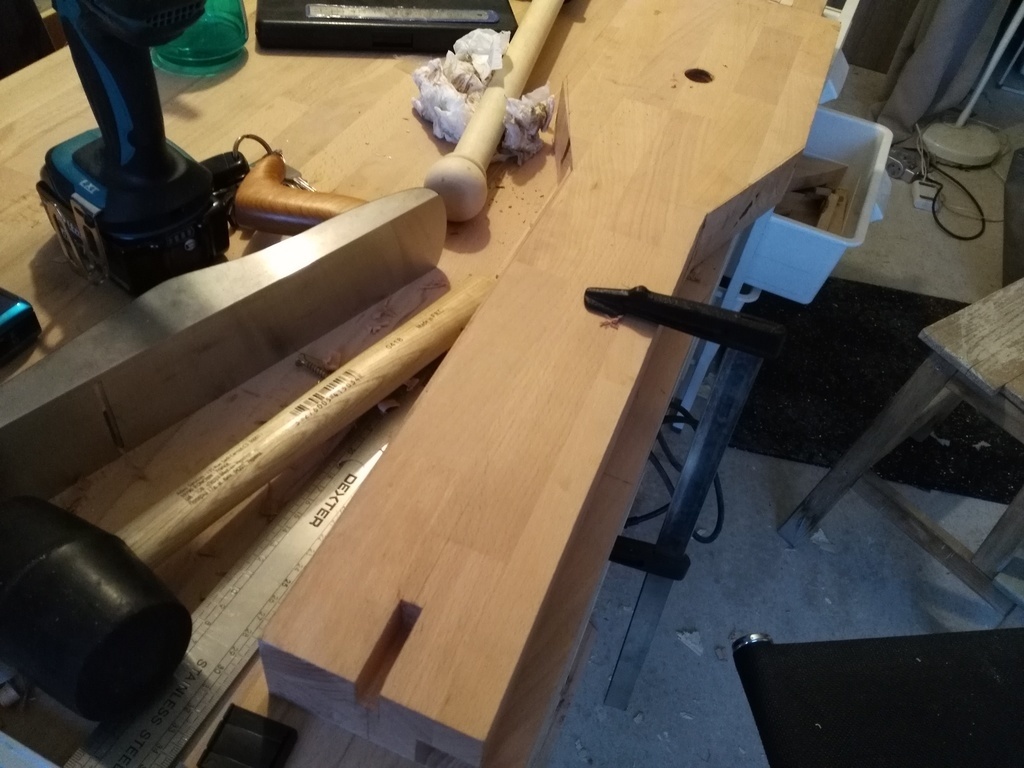

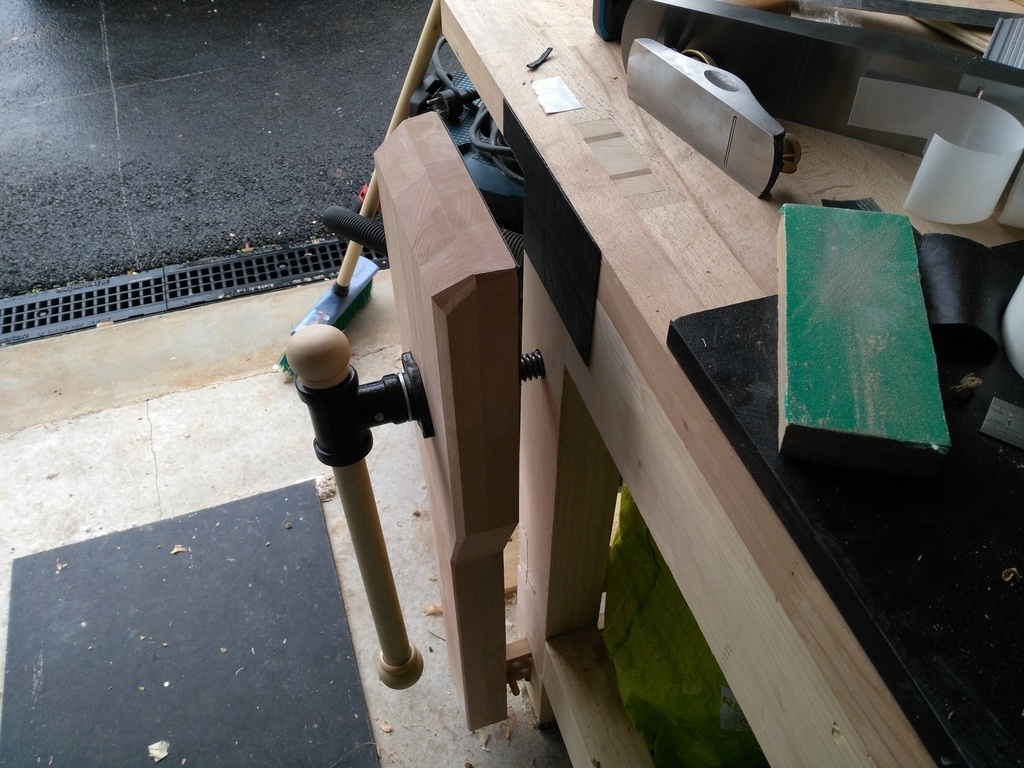

Avec les quelques chutes du plateau j'au pu réaliser la presse frontale coupé à la scie circulaire et fignolée à la rape et au rabot pour casser les angles. J'ai acheté la visse sans fin pour la modique somme de 29 € sur fine-tools (400 mm) et j'ai fait la poignée avec une chute d'une tringle à rideau de 28 mm qui fait parfaitement l'affaire. J'ai aussi acheté la petite presse à chariot de Veritas (inset vise) coutant tout de même 89 €. Mais je le trouve remarquablement pratique et simple à installer si l'on possède une défonceuse.

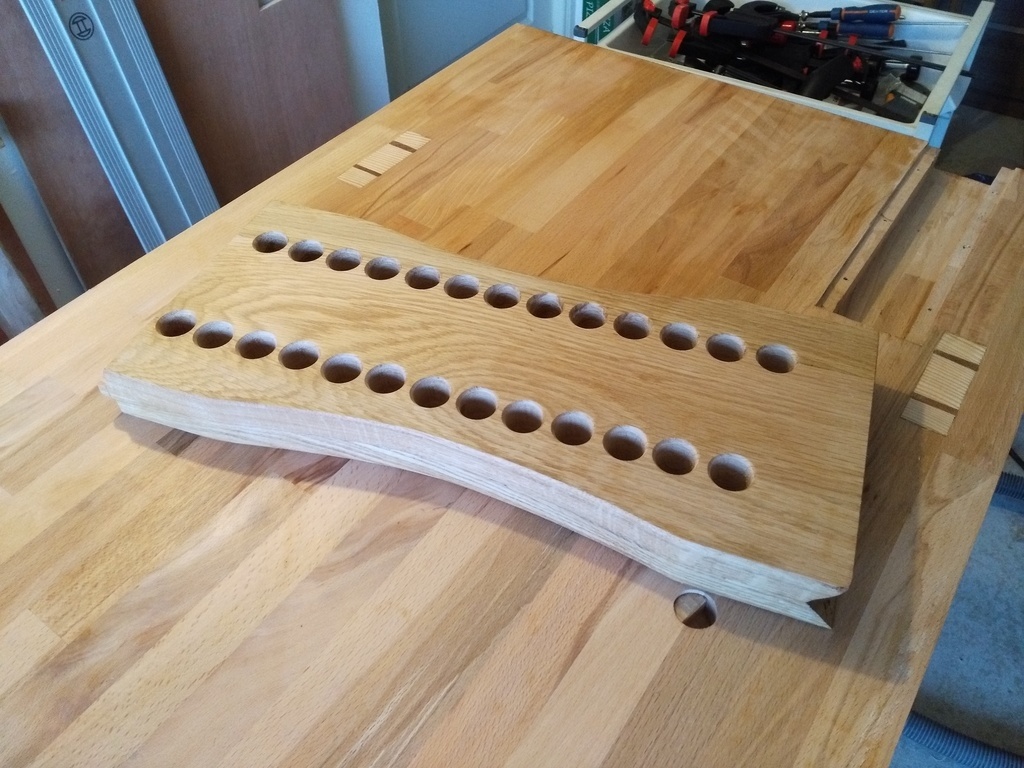

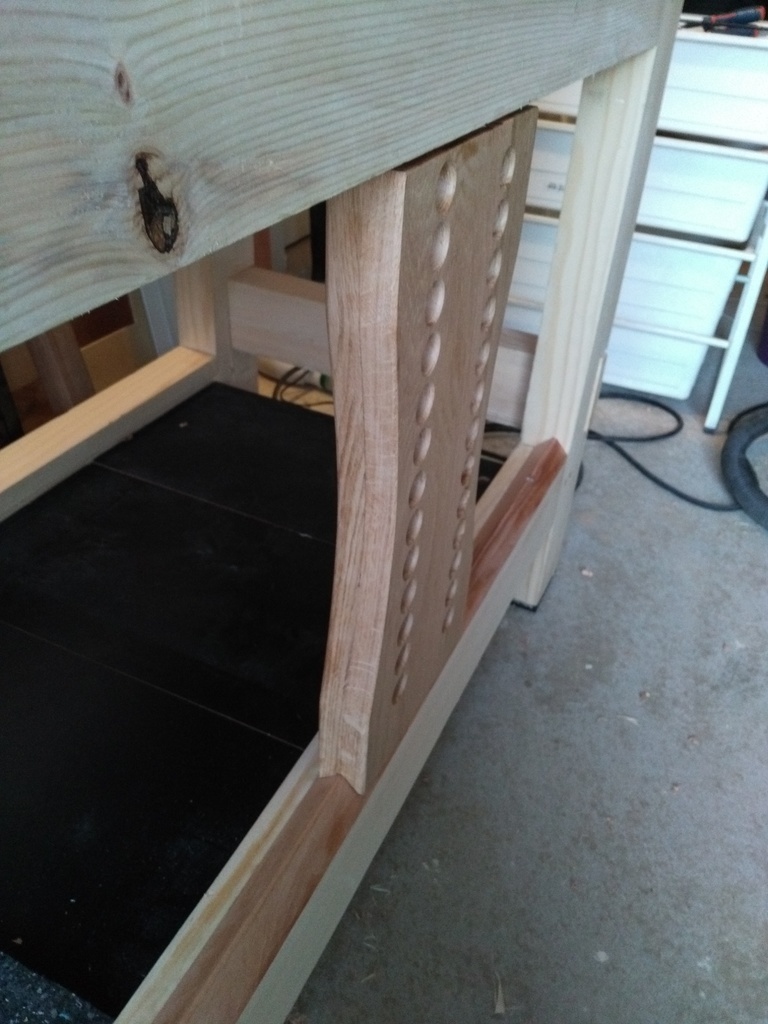

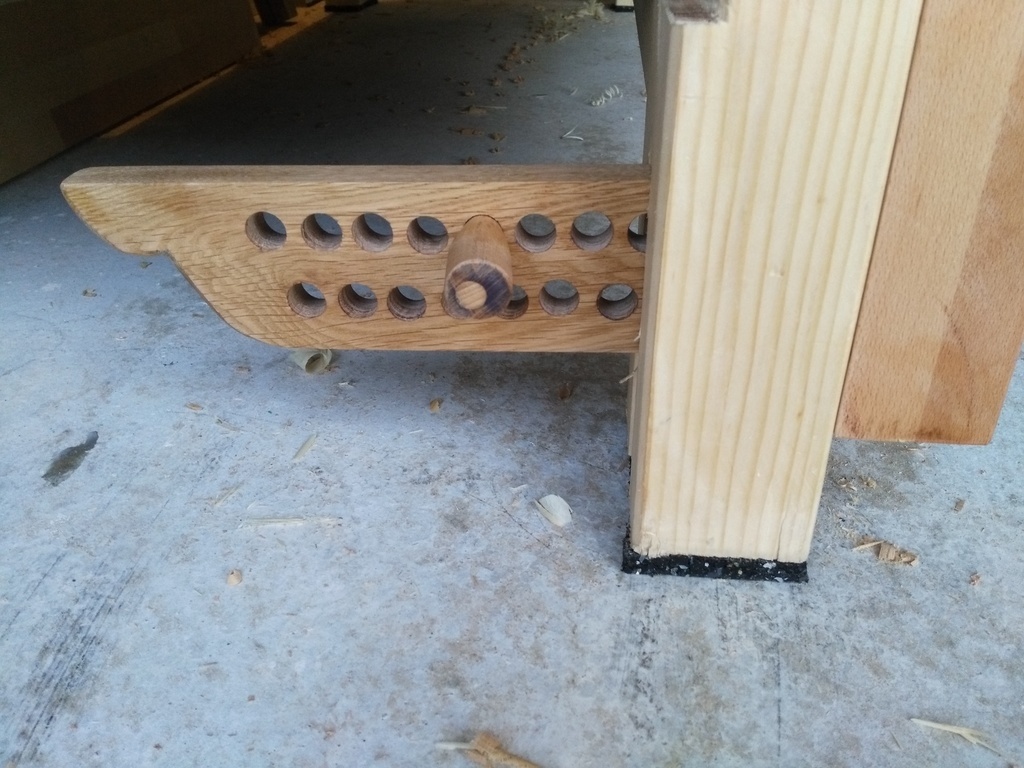

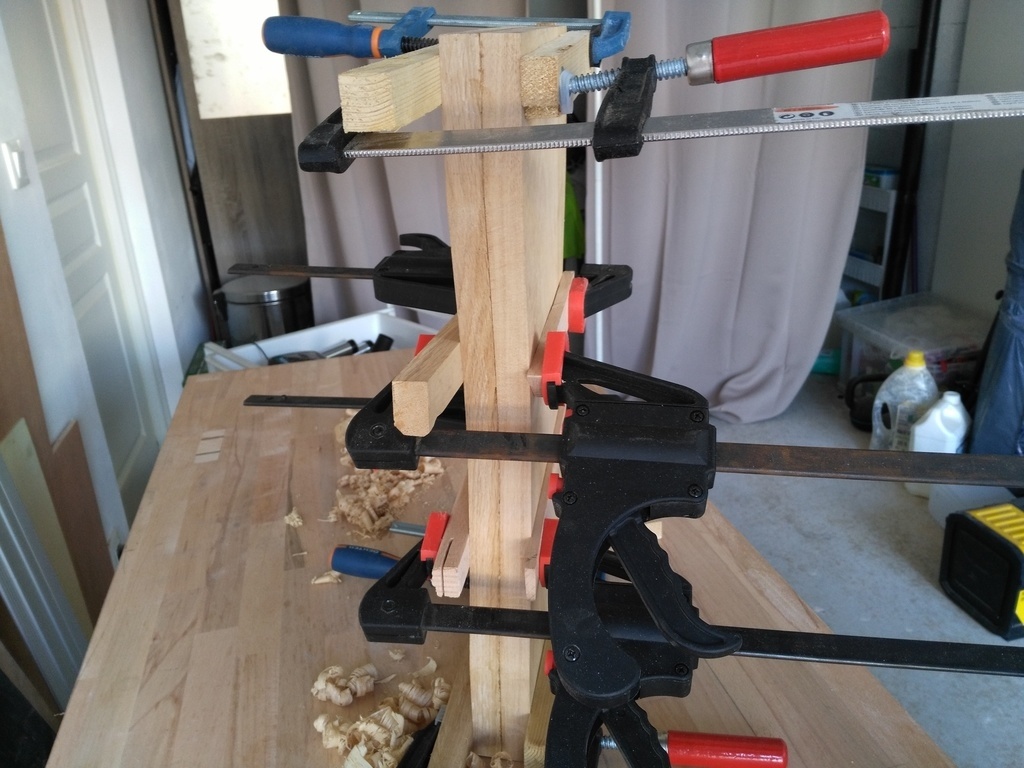

Enfin, la petite servante est faite avec des chutes de chêne que j'avais en ma possession puis percé pour accueillir les petites butées. Celle-ci coulisse simplement grace à une rainure sur la traverse haute et une languette coupée à 45° vissée sur la traverse basse.

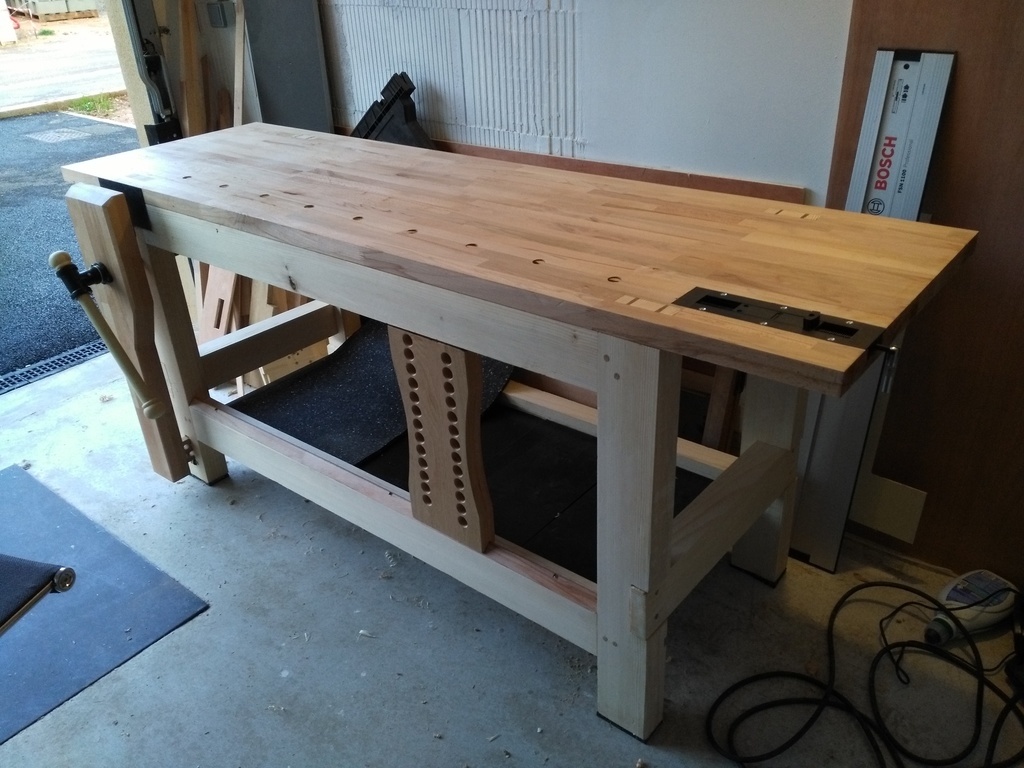

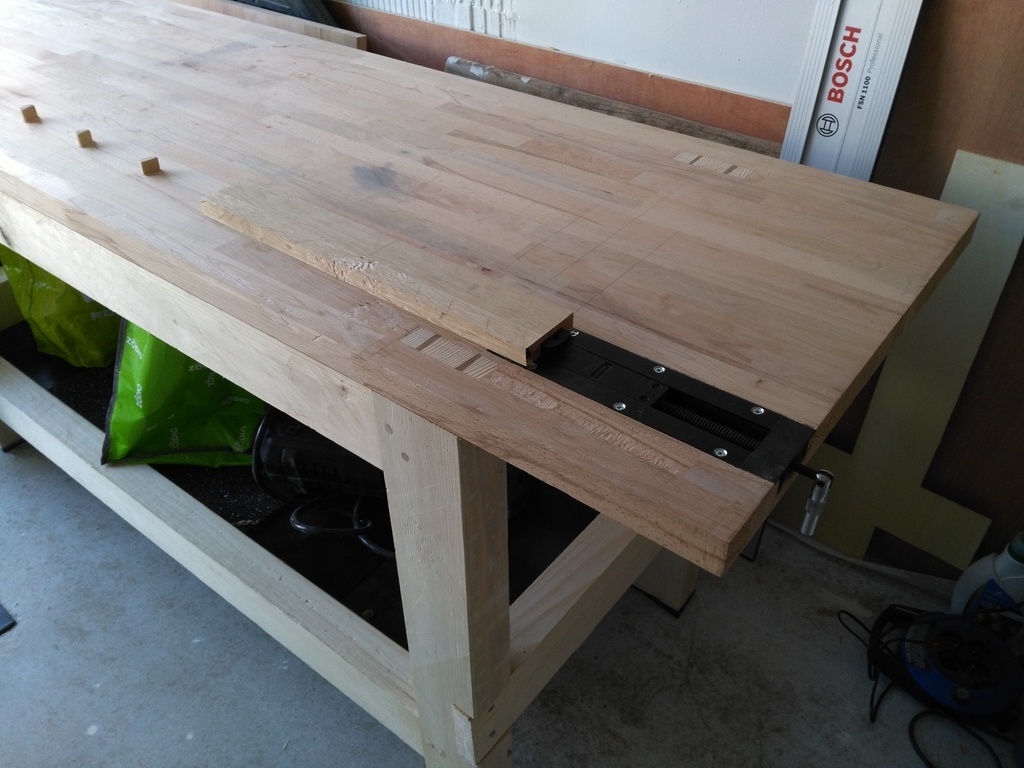

Voila, il est fini!

J'ai appliqué une petite couche de cire comme protection et le tour est joué!

Cela ma couté environ 270 €
-Visse 29 €
-Veritas inset vise 89 €
-frais de port 9,9 €
-Plateau Hêtre GSB 99 € (ca pique pour ce que c'est!)
-Chevrons Epicéa 40 € (3x4m)

Il pese dans les 80 kg, c'est pas énorme mais je n'ai pas trop de problème pour raboter.

En tout cas c'est une belle expérience et j'ai appris pas mal de chose avec ce petit projet. Et qui sait, peut être qu'un jour je me ferai un vrai Roubo qui trônera fièrement dans mon atelier de 50 m2 entouré des mêmes machines d'atelier que Samuel!

Bon bricolage à tous!

Mis à jour

Publications associées


Discussions

Nixoals a publié la création "Etabli simple".
il y a 1 an
Bricolo36

C'est mon prochain projet pour cet hiver et j'avoue qu'il me plait bien
Je pense qu'il tient la route
Je compte faire le plateau en madrier raboté de 145 x 60

baub
( Modifié )
Nixoals

Merci!

Kentaro
( Modifié )

Eh ben, c'est la saison des établis! Beau travail! Bravo!

Nixoals

Merci beaucoup!

totof
( Modifié )

yééép sur bravo et bons copeaux maintenant ☺

Nixoals

Yeah!!

hedjour

Simple Oo c'est pas le premier mot qui me vient à l'esprit en le voyant en tout cas il a l'ai bien sympa ce petit établi. Bon travail maintenant ;)

Jeromyma
( Modifié )

Beau boulot!

Nixoals

Merci

Yam59
( Modifié )

Très bel établi, félicitation. Je souhaiterai en réaliser un comme celui-là mais, je ne sais si j’ai le niveau et surtout j’ai peur de me lancer dans une telle réalisation.
Pour l’instant je fini l’implantation de mon atelier et je verrai par la suite.
Dommage qu’il n’y a un plan, afin de se faire une idée de sa réalisation.

Nixoals

Merci! Il est relativement simple de conception et j'ai pas réellement fait de plan. J'ai un peu improvisé au fur et à mesure. Je vais essayer de le reproduire sur sketchup ça m'entrainera à utiliser ce logiciel qui m'effraie un peu je dois dire, mais qui me semble indispensable pour éviter les bourdes. Bon courage pour ton établi. Amitié

Yam59
( Modifié )

Nixoals
Ne soit effrayé par SketchUp, après quelques manipulations on commence à s’y habituer et par la suite on ne peu s’en passer.
Si cela t’intéresse BLB Bois propose un livre d’initiation à SketchUp (blb-bois.marti...le-bois--ELB003), on en parle également sur l’air du bois dans la rubrique Catalogue / Livre (

)
Bonne lecture et bon SketchUp.

lolive
( Modifié )

Tu as deja quelques plans de disponible sur ce site Nixoals : lairdubois.fr/...?q=etabli roubo

Yam59
( Modifié )

lolive merci de cette information, je vais voir cela.

Kentaro
( Modifié )

Pas la peine de sketchup pour faire les plans d'un établi... ;) Un crayon, une règle et un bout de papier suffisent amplement... Je sais que je suis chiant en disant cela, mais il faut parfois revenir aux réalités, même au XXIème siècle... :)

Yam59
( Modifié )

Kentaro
Un crayon, une règle et un bout de papier suffisent amplement pour dégrossir le travail de l’ouvrage, puis par la suite je retravaille le plan sur SketchUp. J’aime bien travailler avec des plans bien propres, oui je sais je suis un maniaque, à chacun sa méthode.
C'est cela les vieux modernes Hi, Hi, Hi.

Bricolo36
( Modifié )

Kentaro Bonjour Boris, toutes et tous.
Je suis parfaitement de ton avis, ou sont nos plans avec une vue de droite, de gauche, de dessus etc et surtout avec des cotes. Je vois ici des plans sans même de réalisation....sans doute un rêve. Et petite cerise sur le gâteau ou sont passés, en technologie de construction, les notions d'interchangeabilité? (pour réparation) maintenant on parle de recyclage!(vers la benne).
Bonne journée

sylvainlefrancomtois
( Modifié )

Yam59 +1 ;)

Nixoals

J'ai fait un plan avec Sketchup free, finalement c'est pas bien compliqué.

Kentaro

En fait, pas besoin de plan pour faire un établi... ;)

Nixoals
( Modifié )

Kentaro Moi je fais le meuble et le plan après 😂

Kentaro

Très bien! :)

Ybos

🤣
C’est un peu mon genre aussi ! 😂

Termite

Bonjour. Bel établi, bien bel établi

Aurélien 34
( Modifié )

Super boulot! Navré de voir une nouvelle victime du manque de sources d'approvisionnement en bois dur. J'ai également été frustré de devoir travailler avec des tablettes de GSB (du hêtre, pour moi).
En tout cas, ça rend vraiment bien!
Trop mince pour envisager l'usage de valets d'établi, par contre?

Nixoals

Salut Aurélien, merci. J'ai trouvé peu de temps après où acheter du bois brut pas trop cher mais le problème c'est que de toute façon je ne suis pas sûr d'être à la hauteur de la tache pour faire et raboter un plateau à la main. Peut être plus tard avec un peu plus d'expérience.

Effectivement je ne pourrai pas utiliser de valet d'établi.

Kentaro

Je trouve qu'utiliser un plateau de hêtre abouté de GSB pour le plateau est une très bonne idée (je l'ai fait... ;) ), et pour 90 €, ce n'est pas beaucoup plus cher que de prendre du bois brut et de le faire soi-même.

Tu peux aussi coller par dessous le plateau des chevrons, là où tu as besoin d'épaisseur pour utiliser des valets. Et cela rigidifiera encore plus le plateau.

Nixoals
( Modifié )

Kentaro Effectivement bonne idée pour les valets d'établi

Aurélien 34

En effet, bonne idée !

FMJ

Vive le Roubo, surtout quand il est beau !

Kentaro
( Modifié )

En fait, c'est quoi un Roubo ? Je croyais que le Roubo, c'était quand le plateau était en deux morceaux, avec un rangement au milieu. Si le plateau est une pièce, ce n'est pas un Roubo. Mais peut-être me trompais-je ? Sinon, qu'est-ce qui caractérise un Roubo ? (à part le fait que le nom a été remis à la mode il y a quelques années par les Ricains sur le Tioube ?)

Malta

De ce que j'ai compris du livre de Christopher Schwartz, un roubo c'est un établi avec un plateau lourd, un piétement lourd, pas de débordement (les pieds affleurent le plateau), et des trous pour mettre des valets. Pas de tiroirs. Après le reste c'est de la personnalisation (même la presse avant est optionnel sur la gravure de roubo). Le coup de l'établi coupé en deux, il me semble que c'est venu bien plus tard (mais je n'ai pas retrouvé le passage qui en parle)

Malta
( Modifié )

Voilà la gravure originale : fr.wikipedia.o...Planche_011.png

sylvainlefrancomtois
( Modifié )

Malta +1

sylvainlefrancomtois
( Modifié )

hello en fait un Roubo est au nom de son inventeur ! mais on peut y mettre toutes les options que l'on veut !
André-Jacob Roubo à en fait défini une standardisation de l'établi dans ses écrits au siècle des lumières ,ou il décrit génériquement ce que doit être l'établi et son utilisateur .

Kentaro
( Modifié )

Donc, en fait, un établi Roubo, c'est un établi. Point...

Les Ricains, Schwartzy and co, ont redécouvert Roubo il y a quelques années (on l'avait allègrement oublié), et pour faire "bien" et mettre une note de marketing, ils se sont mis à parler de l'établi à la Roubo... (avec l'accent, svp, prononcer Rlllioubo...), par opposition aux établis Schaker made in US, qui sont plus profonds, ont des tiroirs, et ont plus l'aspect d'une table de travail.

Ce qui fait que maintenant, les petits français qui apprennent tout grâce au Tioube et aux faiseurs d'opinions, parlent de l'établi Roubo...

Alors que c'est un établi, comme nos grand-pères et arrière-grand-pères l'ont toujours connu...

Paradoxes du XXIème siècle... ;)

sylvainlefrancomtois
( Modifié )

ben oui les établis depuis la fin du 18 eme sont construit sur les conseils et schémas de Mr Roubo , et après chacun faisait son établi (son outil de travail à part entière) en fonction de ses mensurations aspirations et son travail ,c'est pourquoi on en trouve de toutes les tailles et formes !

Kentaro

En fait, Roubo a décrit une table avec 4 gros pieds, un plateau épais, et des traverses en bas. Le truc basique. Mais je crois bien que personne n'a parlé d'établi Roubo en France, sauf certains initiés et collecteurs de vieux bouquins, avant que les Ricains ne mettent le nom à la mode...

J'ai parlé de l'établi Roubo à un vieil ébéniste de grand talent, ami de mon père, il connaissait Roubo de nom, mais n'avait jamais entendu parler de l'établi Roubo. Pour lui, un établi, c'est un établi.

Malta

Après c'est le truc basique pour nous, mais de l'autre côté de la manche, ils avaient autre chose : une table plus légère, un grand tablier plein de trous (genre nicholson et autres). Du coup c'est peut-être aussi pour distinguer les différents établis européens que les américains se sont trouvés obligés de les nommer.

sylvainlefrancomtois
( Modifié )

Malta +1 c'est cela !

Termite

Oui, mais a la "Roubo" c'est mieux....

Mikeyavel

Salut
Ton établi me plaît beaucoup. Juste deux petites questions: je n'ai jamais compris l'intérêt des deux rangées de trous sur la servante mobile. Peux-tu m'expliquer?
A quelle profondeur faut-il creuser pour insérer le Veritas inset vice ? (je ne connaissais pas et j'avoue que ça va me faciliter la tâche d'équiper mon établi avec cet outil)
Bonne soirée

Nixoals
( Modifié )

Salut Mikeyavel,
Lorsque ta pièce de bois est trop grande (longue) pour être serrée sur la presse frontale sans qu'elle ne pivote, tu positionnes une butée sur la servante mobile pour quelle puisse reposer dessus. En gros c'est un autre point d'appuis pour travailler sur chant (ou autres) d'une grande planche. Les rangées de trous c'est juste pour régler la hauteur de la butée. J'en ai peut être fait un peu trop 😂

Pour la presse veritas de mémoire c'est 24 ou 25 mm.

N.

Kentaro

Il y a traditionnellement deux rangées de trous, dont la position en hauteur est alternée. Cela permet d'avoir plus de possibilités de choix. Par exemple, si les centres des trous sont distants de 3 cm, en alternant, on a un trou tous les 1,5 cm.

Mikeyavel

OK. Je comprends bien l'idée mais...est-il important de pouvoir la hauteur de sa planche de 1,5 cm?

Kentaro

Sur mon établi, je n'ai qu'une rangée de trou.

Nixoals
( Modifié )

Mikeyavel non tu fais un peu ce que tu veux. Mais je suppose que plus il y en a mieux c'est.

sylvainlefrancomtois
( Modifié )

hello en gros , c'est pour pouvoir toujours être a peu prés parallèle a la table , c'est plus pratique , dans le corroyage manuel, c'est moins fatiguant et plus logique de raboter de niveau entre autre !

Mikeyavel
( Modifié )

Combien t'a coutée ta presse frontale?

Nixoals

Pour la visse 29€ sans la poignée sur finetools

Mikeyavel

Je n'arrive pas à le trouver sur leur site. Aurais-tu un lien ? Merci

Nixoals
( Modifié )

Mikeyavel le problème c'est qu'il y a plusieurs produits sur la même page c'est celle à 29€ "Small bench screw "

fine-tools.com/spindel.html

Pabaille
( Modifié )

Super travail ! ça me motive aussi à faire mon établi. Par contre la poignée de la petite presse Vertias n'est pas casse-pied à l'usage ?

Nixoals

Oui exact c'est un peu fastidieux, et on peut pas le modifier. C'est le seul désavantage de cette petite presse à chariot.

Mikeyavel

On ne peut pas la modifier? Pourquoi? On dirait qu'il suffit de faire sauter une goupille pour enlever celle d'origine. Je me trompe?

Mikeyavel
( Modifié )

As-tu fait le plan avec la version pro de Sketchup?

Nixoals

Non la gratuite sur le web

Mikeyavel

J'ai essayé de l'ouvrir avec Sketchup 2017 et à l'ouverture du fichier,il me dit que j'ai la version 17.2.2555 et qu'il me faut la version 18.0.1 pour pouvoir l'ouvrir. Seulement voila: quand tu télécharges une version, tu ne sais pas à l'avance laquelle tu télécharges (enfin, mais tu as le nom de la version "commerciale" pas technique). Du coup, je suis perdu et je ne sais pas quelle version je dois télécharger...

Mastrociliegia
( Modifié )

18.0.1 est la version 2018 donc la version web. Si tu peux télécharger, c'est la version 2017, la dernière téléchargeable.

Klaus Loose
( Modifié )

Salut,
simple et magnifique !

Nixoals

Merci!

toff62
( Modifié )

calut quel est la section du pietement ! et des traverses merci je dois m'en faire un aussi

Nixoals

Salut
6X11

toff62
( Modifié )

Nixoals ok merci

Rbricoletout

Beau travail, Bravo !

Termite

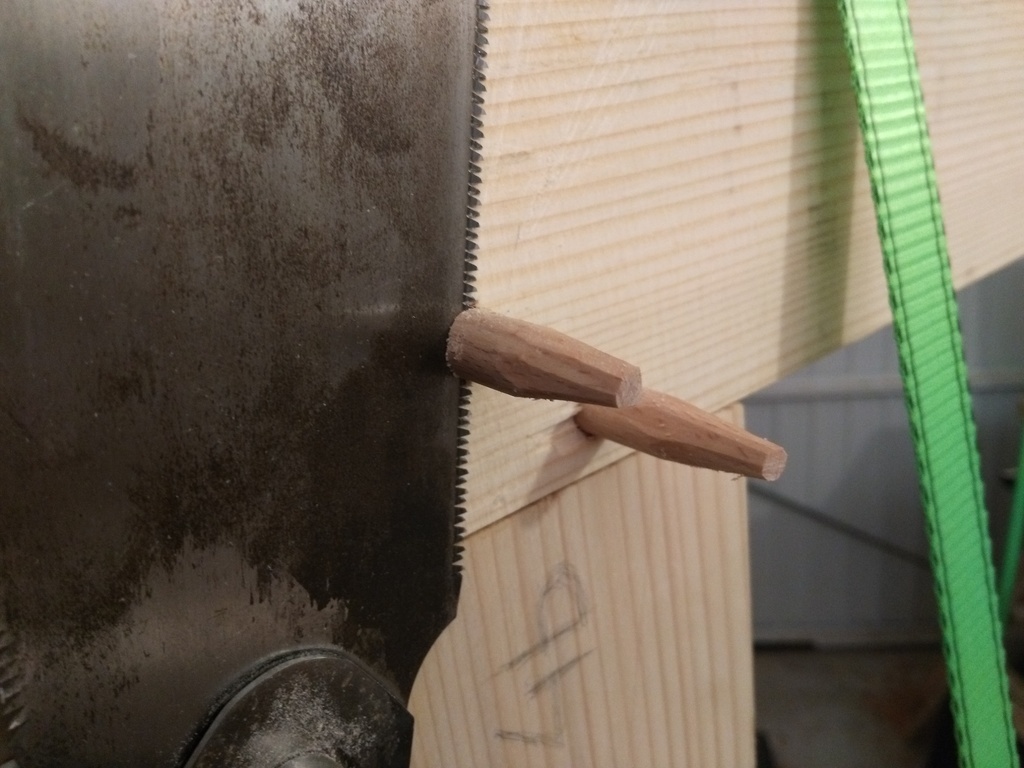

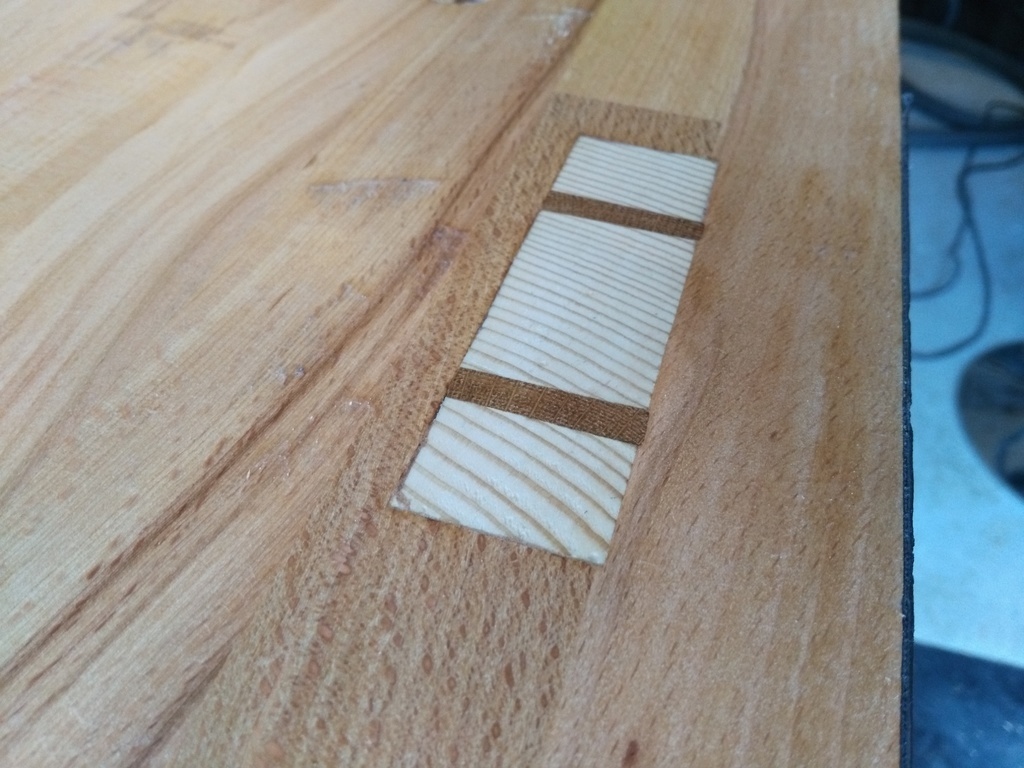

Bonjour Après quelques mois d'utilisation peux tu me dire si les queues de renard de blocage pied plateau tiennent le coup?
J'hésite, pour le mien entre des tenon/mortaises emmanchés à la tire ou des queues de renard comme toi. Je me renseigne.

Nixoals

Salut Termite. Le bois de la structure en chevron d'épicéa n'était pas totalement sec lorsque j'ai fait l'établi. Un des quatre tenons commence à se désolidariser de sa mortaise mais les queues de renard elles, elles tiennent bon :-). Globalement je pense que c'est bien et plus esthétique que des chevilles, mais c'est à proscrire avec du bois de charpente humide comme je l'ai fais, mais bon c'était moins cher et je savais que ca allait arriver. Dans du bois dur et sec pas de souci je pense. A toi de voir
Amitiés.

Termite

Merci pour ce retour. Je suis d'accord avec toi c'est plus jolis que les chevilles
