Adaptation défonceuse sous table


Bonjour à toutes et tous,

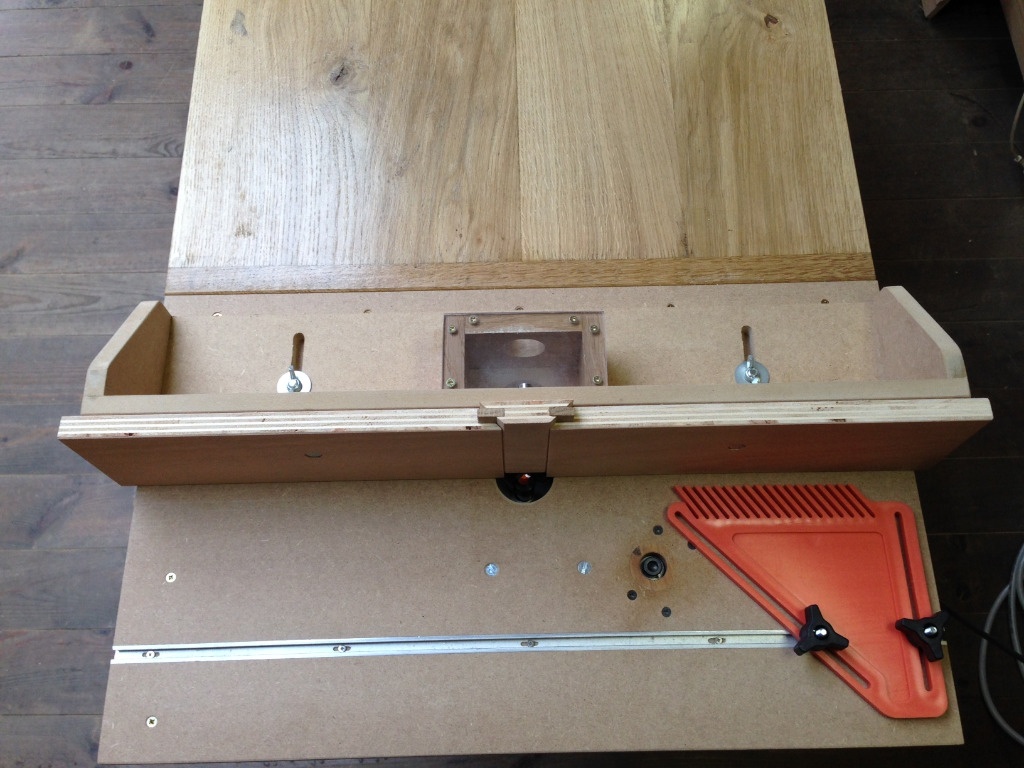

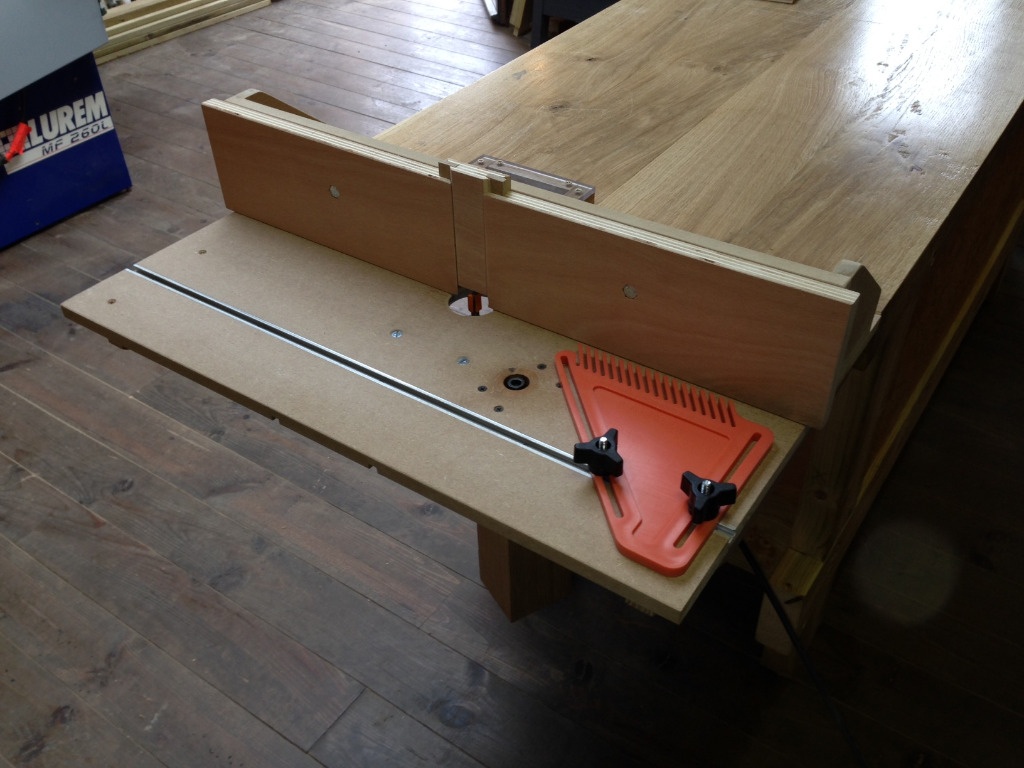

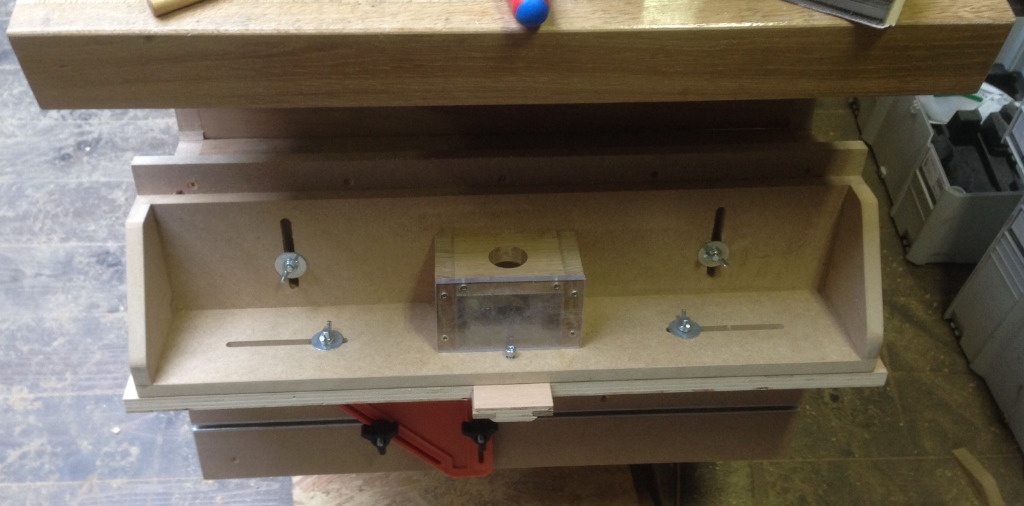

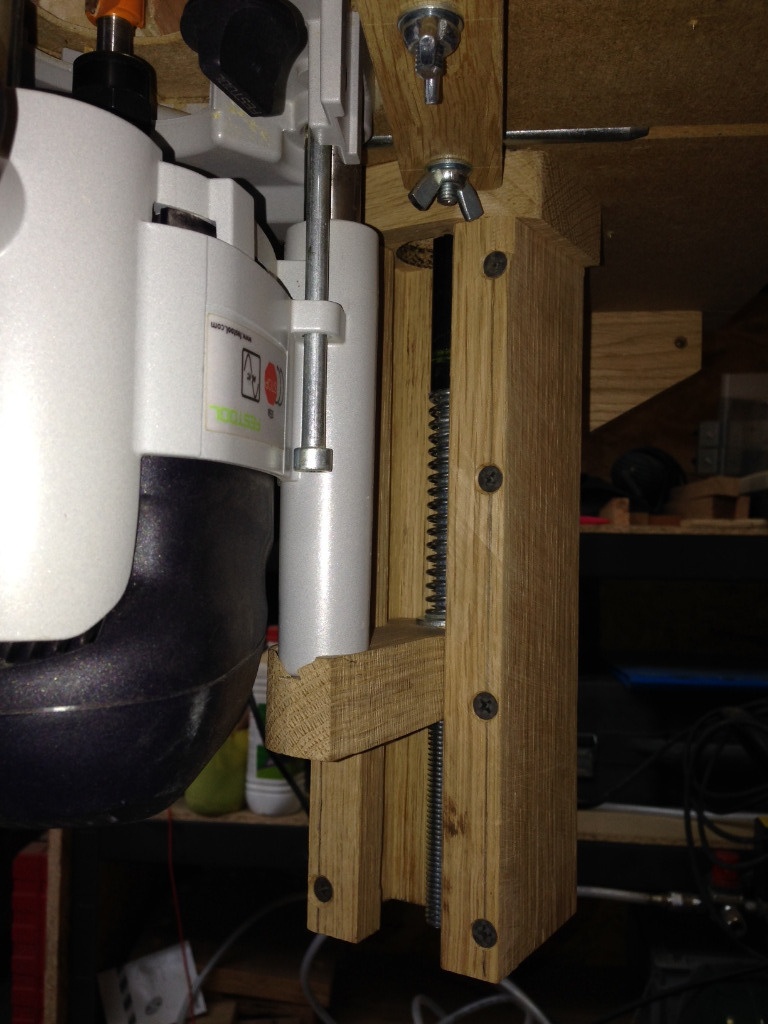

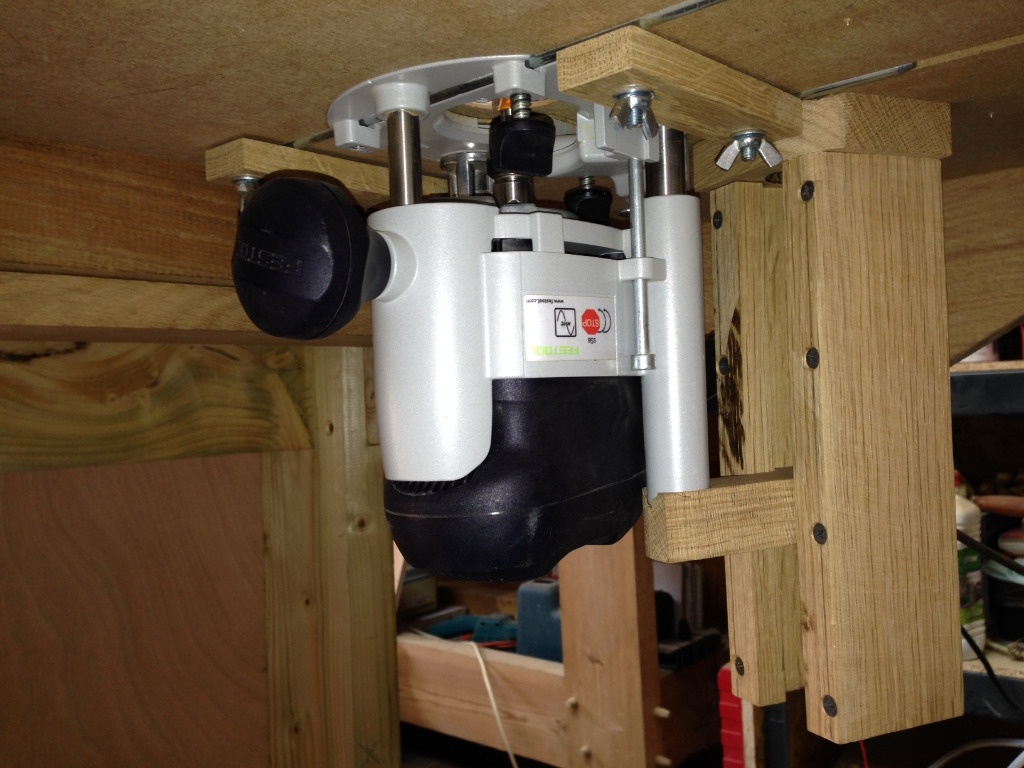

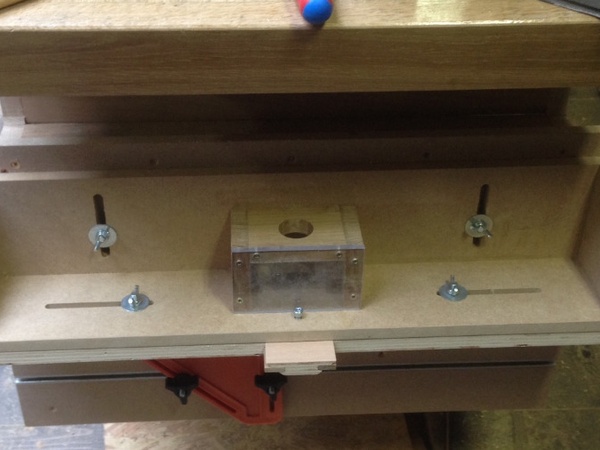

Voici ma dernière réalisation : une table adaptable sur mon établi pour utilisation de ma défonceuse en toupie.

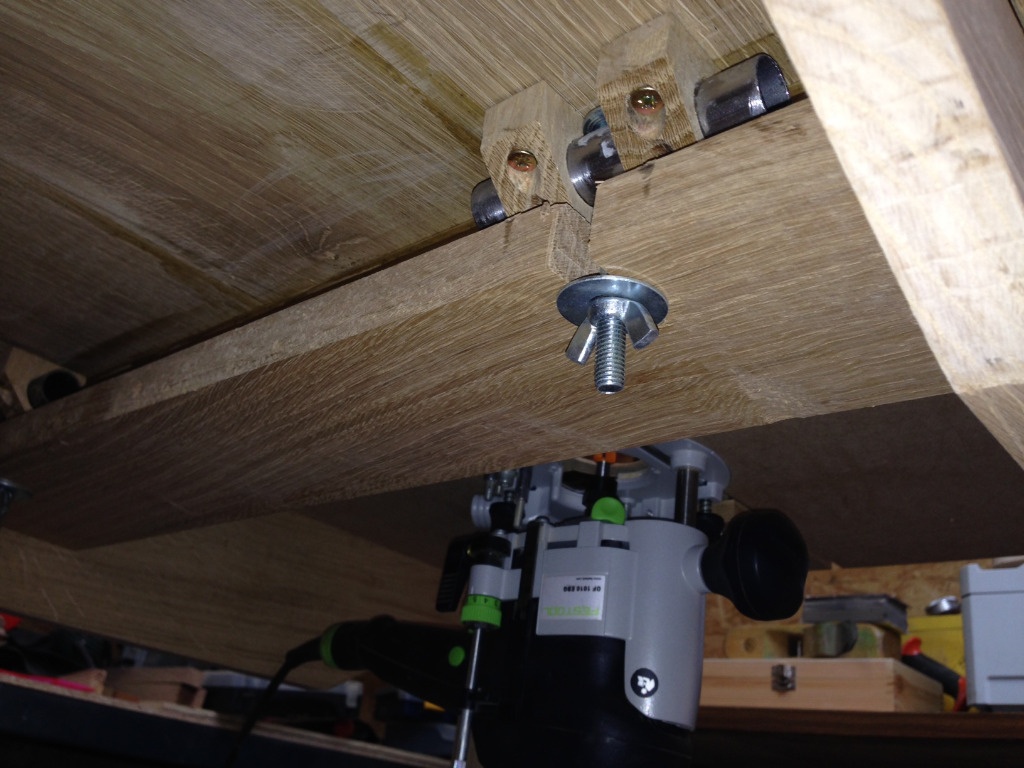

L'ensemble est basculant pour ne pas dépasser du plateau de l'établi.

Xavier

Publications associées


Discussions

Standard2
( Modifié )

J'adore ! Comme toujours ,c'est bien pensé bien réalisé bien finit et avec le plan !Superbe.

vasavoirkikela
( Modifié )

très belle réalisation !! quelle précision 👍
la bague encastrée pour l ascenseur est tournée "maison" ?

racmterrof
( Modifié )

Bravo . Chaque réalisation est une surprise.

Boistien
( Modifié )

Bien vu !!! Pratique, pas encombrant et bien réalisée!! Oui, même question pour la bague que vasavoirkikela!?..

Xavier
( Modifié )

Bonjour,
D'abord merci pour les compliments, en ce qui concerne la bague encastrée, elle est bien faite maison même si je n'ai pas de tour! En fait j'utilise ma perceuse à colonne comme tour et mon étau monté sur ma (Table croisée) pour la tourelle porte outil, ça me permets de régler précisément le diamètre.
Bonne journée à toutes et tous.
Xavier

ecto1
( Modifié )

vous êtes tous sacrément balèze quand même !

Xavier
( Modifié )

Salut ecto1,
Tu vas en faire rougir plus d'un! Tu verras sur ce site de partage tu apprendras beaucoup de choses.
Xavier

AIRPOPCIE
( Modifié )

belle réalisation. Peux tu me dire ou t'as trouvé le "C" en alu ou acier?... §J'en ai besoin de 2 longueurs de 880 mm pour faire un guide que je monte sur ma toupie lorsque j'y met la pince pour recevoir les fraises de défonceuse.Merci de ton aide.

Xavier
( Modifié )

Bonjour AIRPOCIE,
Le profil en C est juste une tringle à rideau en aluminium que tu peux trouver chez bricorama, mais il y a aussi du profil en acier que tu peux trouver à cette adresse : Tridistribution
Cordialement.
Xavier

AIRPOPCIE
( Modifié )

merci pour les infos, j'ai bien trouvé chez tridistribution mais pas chez brico. Aurais tu a référence, car j'ai un brico à 20kms et il pourrait me le commander. Merci

Xavier
( Modifié )

Bonsoir Airpocie,
Je peux aller voir demain, maintenant c'est peut-être une distribution locale.
Il y ça aussi chez LM : Rail aluminium.
Cordialement.
Xavier

Xavier
( Modifié )

Airpocie
Ceci pourrait aussi te convenir : Rail 16x9

AIRPOPCIE
( Modifié )

ok je connais bien quincaillerie pro je suis client. Je commande demain. Merci

AIRPOPCIE
( Modifié )

xavier comment fais tu pour "coller" un link derrière "rail 16*9" ou "Rail Aluminium"?.. je ne trouve pas même en clic droit. Merci de ton aide...

j'avais vu chez LM mais c'est en blanc et comme je suis un puriste je cherchais de l'aluminium naturelle et de forme rectangulaire comme chez quincaillerie pro.

Boris Beaulant
( Modifié )

Chacun de tes projets révèle toujours pas mal d'idées.
Avec une installation comme celle là, il me vient une question. Est-il rapide de monter - démonter la défonceuse de son support ? Ou alors, tu la laisses toujours en place et tu en as une autre pour la garder portative ?

Xavier
( Modifié )

Bonjour Boris,
Merci pour le compliment.
ça me prends moins d'une minute pour l'installer, c'est sûr qu'avec une deuxième ça serait mieux mais au prix de la Festool on y regarde en deux fois.
Tu me diras que l'on peux utiliser une autre marque et la laisser en fixe mais quand on a gouté au Festool il est difficile de revenir en arrière!.
Bonne journée.
Xavier

Xavier
( Modifié )

Bonjour Airpocie,

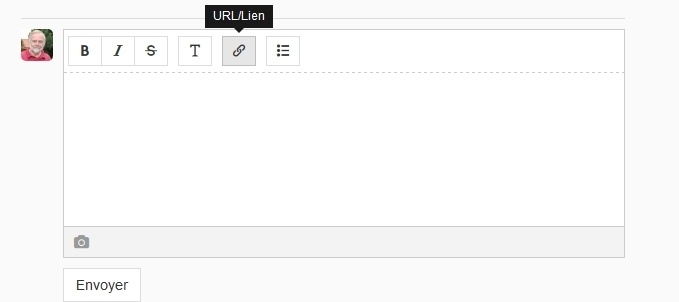

Pour insérer un lien il suffit de cliquer sur le sigle infini, voir la capture d'écran.
Bonne journée

dragonsage
( Modifié )

beau boulot

Boris Beaulant
( Modifié )

Pour insérer un lien il suffit de cliquer sur le sigle infini

En fait, c'est pas un signe infini, c'est un maillon de chaine ... un lien quoi 😉

vasavoirkikela
( Modifié )

J ai dû perdre le fil...il s agit d une tablette numérique ?? 😄

AIRPOPCIE
( Modifié )

c est en plein centre de ma vue et je n'ai rien vu!.....J'ai rendez vous chez lez yeutiste mais pas avant fin mai...; D'ici là je prend les jumelles. Merci pour l'info.

AIRPOPCIE
( Modifié )

C 'est un essai!...
LM

AIRPOPCIE
( Modifié )

hé ça marche!... aussi bien que la festool..

AIRPOPCIE
( Modifié )

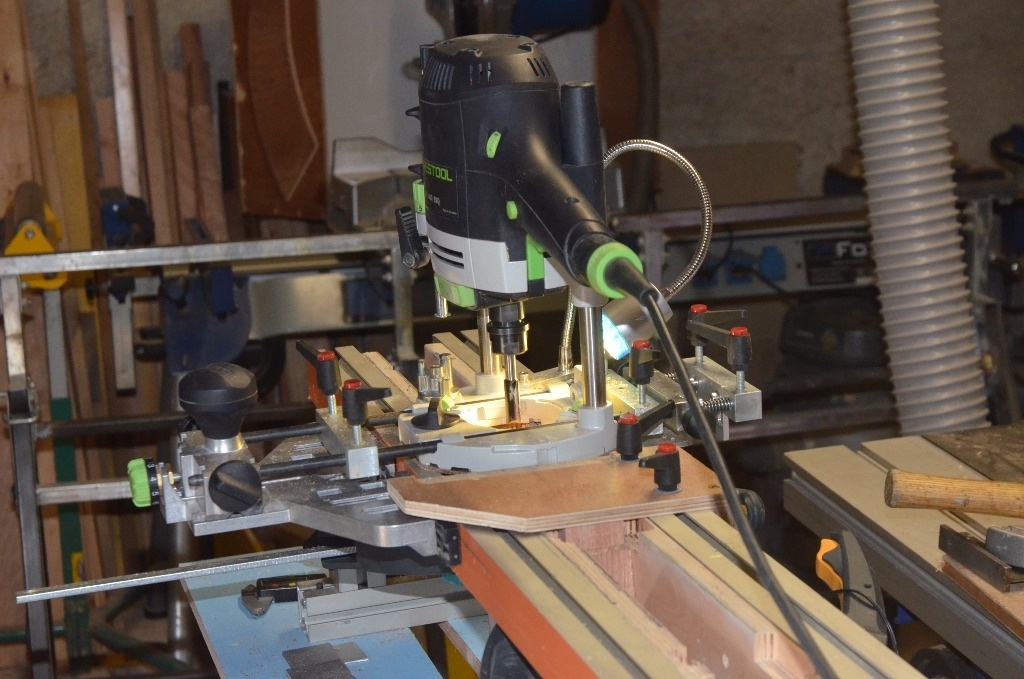

Je partage le point de vue de Xavier sur le Festool. On ne peu plus travailler avec une autre marque.. J'ai une vieille Bosh je ne m'en sert que pour faire des chanfreins à la volée sur des bois de charpente ou autre... vive la série OF 1010 ou OF 1400.(c'est mon modèle)... pour ceux que cela intéresse j'ai fais usiner des pièces qui me permettent de faire des mortaises guidées sur des éléments linéaires. j'ai d'autres photos de cette réalisation de ce montage..

Pierrot
( Modifié )

Salut Xavier, superbe réalisation (une fois de plus)! Ton design m'intéresse, je suis en cours de conception d'un système du même type pour une table amovible à poser sur une extension de MFTC (Multifunction Tool Cart).
Je regardais tes plans très bien faits (je suis dans la méca) et me demandais: comment est fixé ton système de réglage de la hauteur sur ta table? La base de ton support est vissée sur ta table? J'ai un temps pensé qu'il la traversait (mais découpe dans table inexistante) et était en fait posé sur le dessus de la table, prenant en sandwich la défonceuse...
Ce système glisse sans problème (arcboutement du fait du bras de levier sur ton poussoir)?
Si tu avais besoin de gagner plus de temps sur ton montage/démontage de défonceuse (ce dont je doute), tu pourrais rajouter simplement sur chacune de tes 2 plaques de maintient inférieures 1 oblong sur l'un des deux passages de vis => la plaque peut pivoter et libérer les 2 tiges de guidage de la défonceuse sans être démontée complètement.
J'aime aussi beaucoup la petite queue d’aronde à languettes qui permet la continuité du guidage!
A+ et continue de nous émerveiller!

Pierrot
( Modifié )
vasavoirkikela
( Modifié )

je me demandais également si une " poussée " d un seul coté de la défonceuse ne poser pas de problème de torsion ... ?

Xavier
( Modifié )

Bonjour à tous et encore merci pour vos commentaires.
En ce qui concerne la poussée il n'y a aucun problème, cela fonctionne parfaitement, en fait ça semble n'appuyer que d'un seul coté mais c'est la même que se trouve le ressort de rappel de la défonceuse OF1010, donc la poussée n'est pas excentrée, (faites l'essai sur votre défonceuse juste posée sur l'établi et vous verrez).
Pierrot, les trous oblongs j'y avais pensé et je me suis dit que je verrai à l'usage si j'en ai besoin, en fait je desserre les plaques et je fais coulisser les tiges vers l'avant de la table.
Bonne journée.
Xavier

txintxo
( Modifié )

Super système, propre et qui a l'air bien pratique, la réalisation semble être tout aussi bien réussit, chapeau. J'hésite depuis un moment à me faire un table pour défonceuse, si je dois en choisir, c'est une comme celle ci que j'aimerai :-)

Xavier
( Modifié )

Bonjour Pierrot,

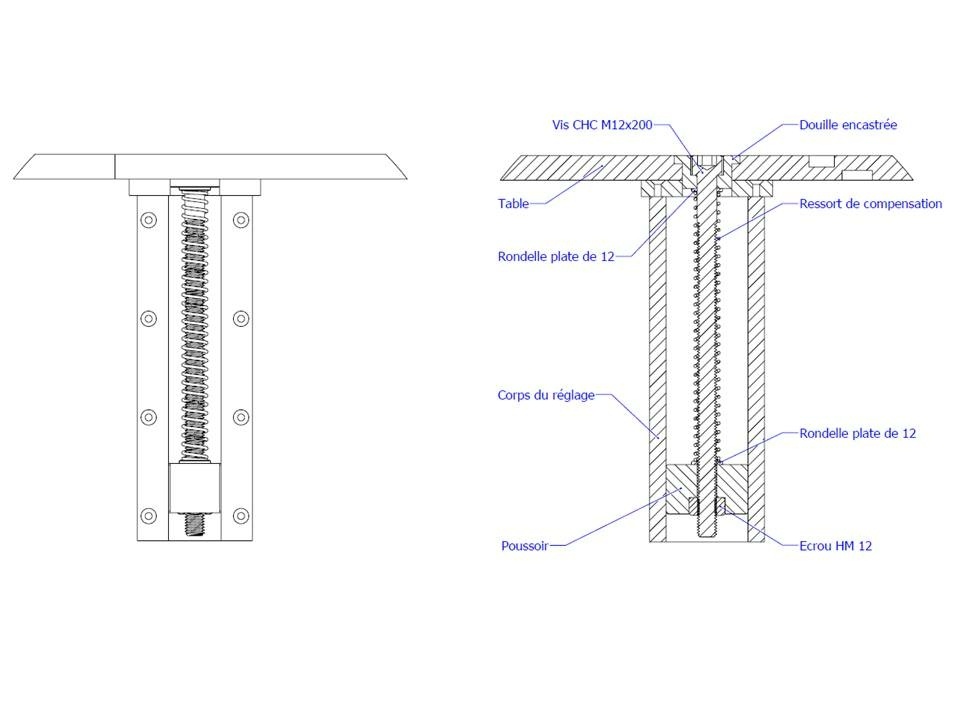

Pour répondre à ta question sur la façon dont est fixé le système de réglage voici une vue en coupe.
Cordialement.
Xavier

Pierrot
( Modifié )

Salut Xavier et merci pour tes réponses.
Par contre je ne comprends toujours pas comment le corps de ton système est immobilisé par rapport à la table. J'ai l'impression que ton plan ne correspond pas tout à fait à la version finale réelle de ta table: sur tes photos on voit le lamage qui permet de noyer la rondelle encastrée ET 4 autres lamages dans lesquels je crois voir des têtes de vis également? Alors que sur tes plans en coupe on ne voit aucune vis traversant ta table. Est-ce que je me plante?
A+ et bonne journée à tous!

Xavier
( Modifié )

Bonjour Pierrot,

C'est normal que tu ne vois pas les vis, elles ne sont pas dans le plan de coupe, je n'ai pas de temps aujourd’hui mais je te ferai un éclaté du montage pour plus de compréhension.
Bonne journée.
Xavier

Xavier
( Modifié )

Bonjour Pierrot,

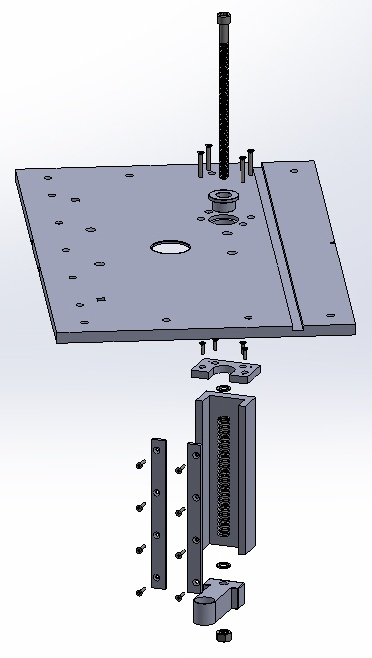

Voici la vue éclatée pour plus de compréhension.
Bonne journée.

Xavier

AIRPOPCIE
( Modifié )

Salut Xavier. J'ai reçu le rail profil 16*9 de chez créa Quincaillerie. Très bien. De plus que mes 2 serres joint Mafell rentrent parfaitement dedans.. ou as tu acheté ton peigne orange?... Moi j'en ai trouvé des jaunes et linéaires chez M&P...mais je voudrais en mettre un ou deux sur la table... Merci de ton aide

Xavier
( Modifié )

Bonjour AIRPOCIE
J'ai trouvé les peignes à cette adresse : Peigne anti recul référence 566068,
Bonne journée.
Xavier

AIRPOPCIE
( Modifié )

SALUT Xavier arondia est un "sous site" d'HMDiffusion mais souvent plus cher.
Quand je clic sur ton link pas d'ouverture de la page. As tu la référence de ton modèle?...Merci

Xavier
( Modifié )

Bonsoir AIRPOCIE,
Effectivement il y avait une erreur sur le lien, je l'ai corrigé.
Je sais que Arondia est une sous marque de HM diffusion mais en fait c'est moins cher!
Bonne soirée.
Xavier
