Fabrication de tables basses gigognes à 3 pieds avec plateau en verre

Fabrication de tables basses gigognes à 3 pieds avec plateau en verre
+

Je vous présente ici les principales étapes de la réalisation de deux tables basses gigognes à 3 pieds.

La grande table sera recouverte d'un plateau circulaire en verre de 90 cm de diamètre. Alors que la petite le sera d'un plateau circulaire en bois de 50 cm de diamètre.

L'ensemble sera réalisé en frêne massif.

Liste des articles

Mis à jour

Partager

Conception

Comme à mon habitude, après avoir dessiner, en discutant avec le client, un croquis digne d'un enfant de 5 ans, une fois revenu au bureau, je me colle devant l'ordi pour modéliser tout ça.

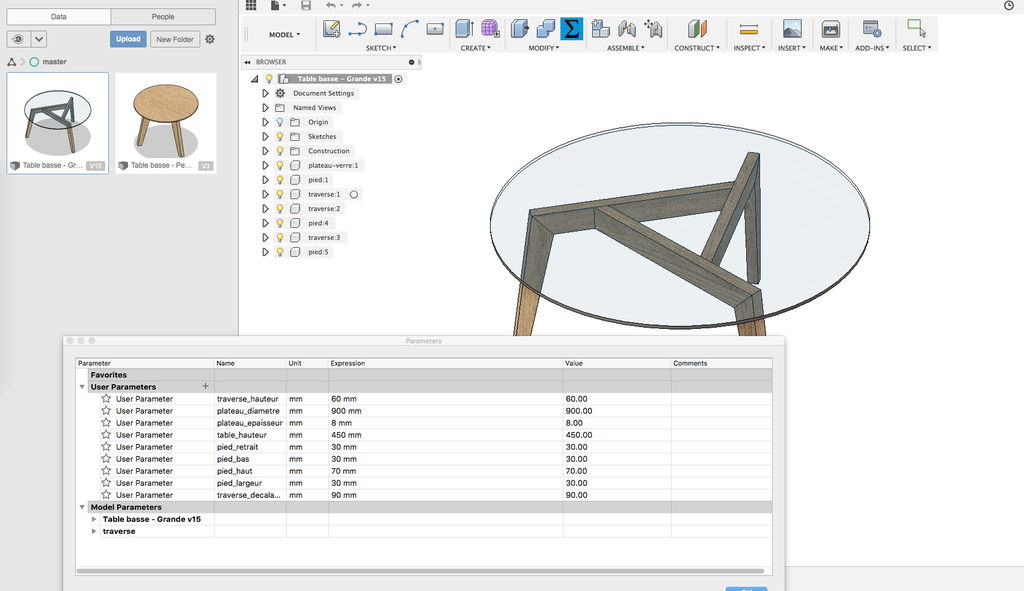

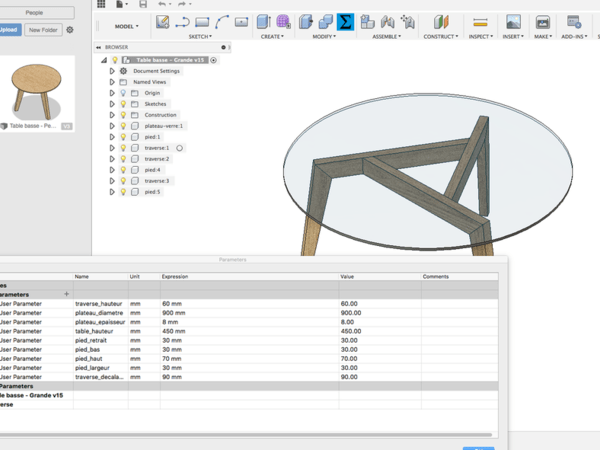

Mais je me fige un instant et décide d'ouvrir Fusion 360 plutôt que Sketchup. En effet, je ne suis pas encore fixé sur les réelles dimensions du piétement de chaque table et je tiens à exploiter le côté paramétrique de Fusion pour ça. Comme j'ai pu le faire avec mon précédent piétement de table tout en courbe.

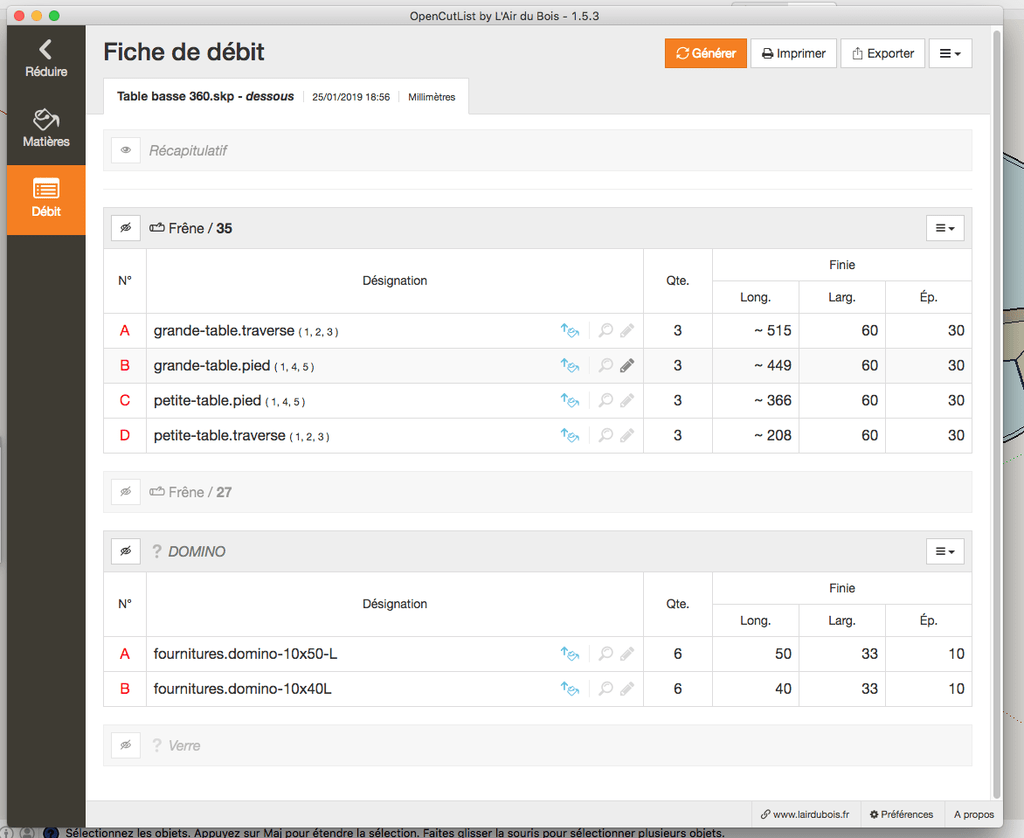

Bref, vous trouverez ces fichiers Fusion dans le plan associé.

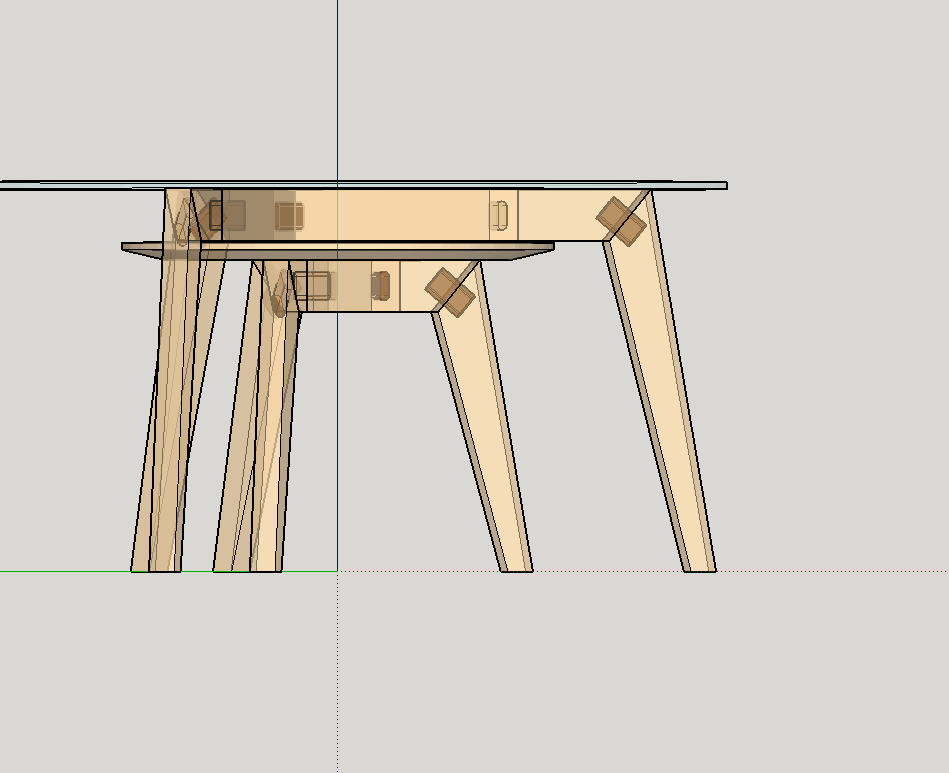

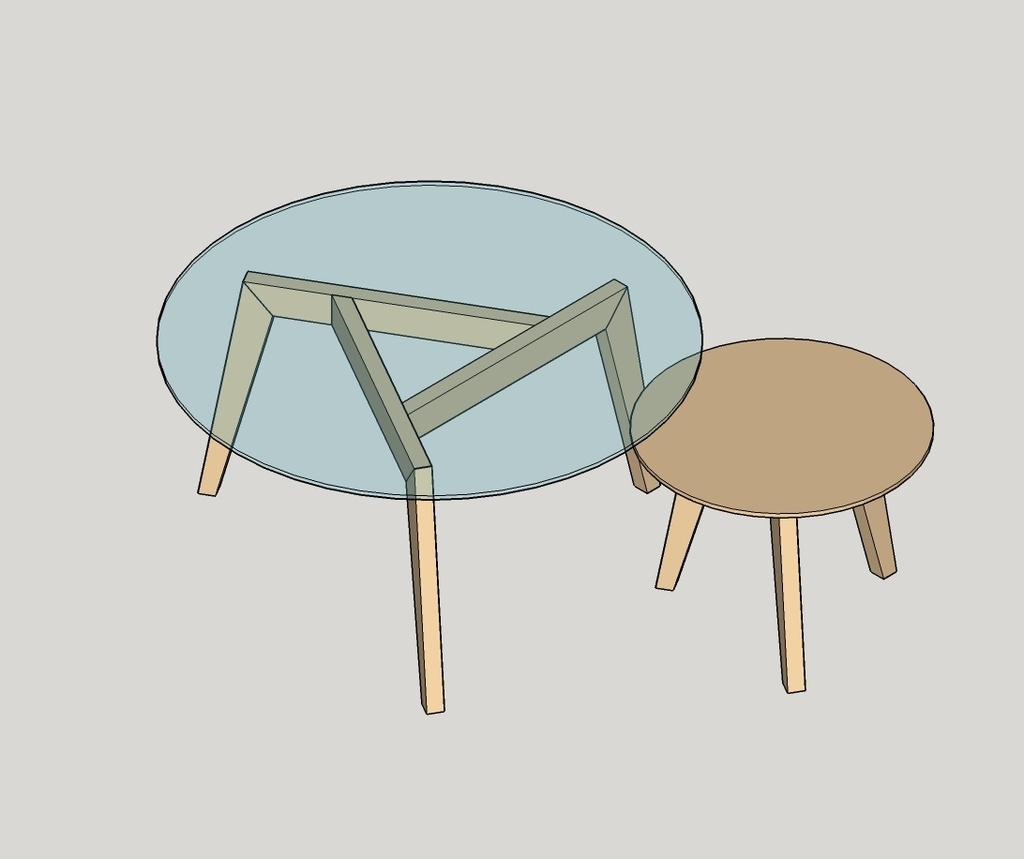

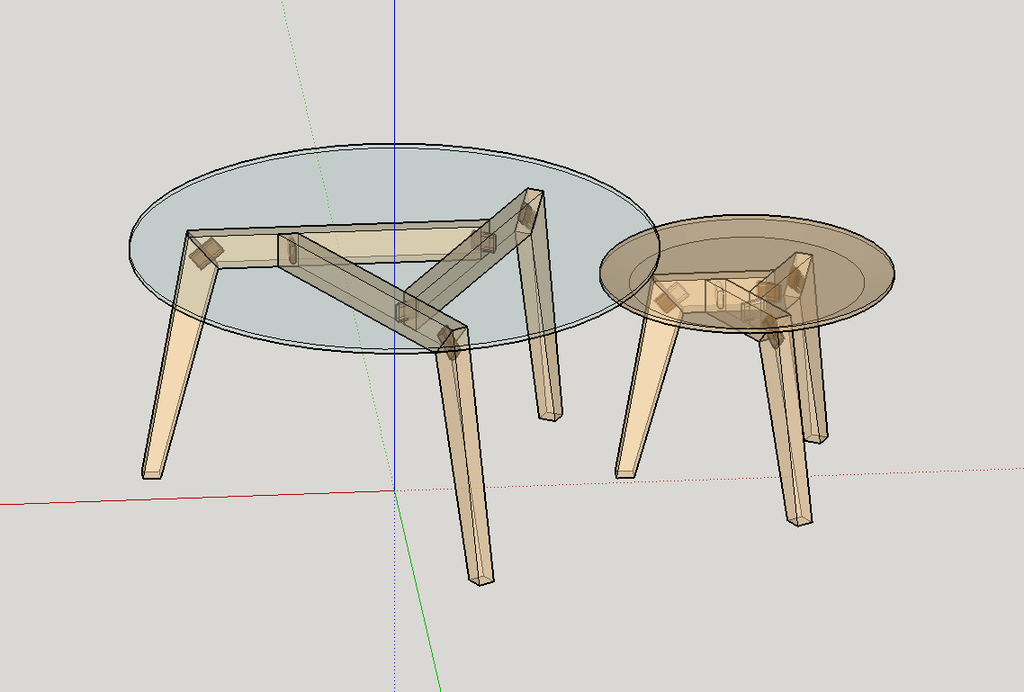

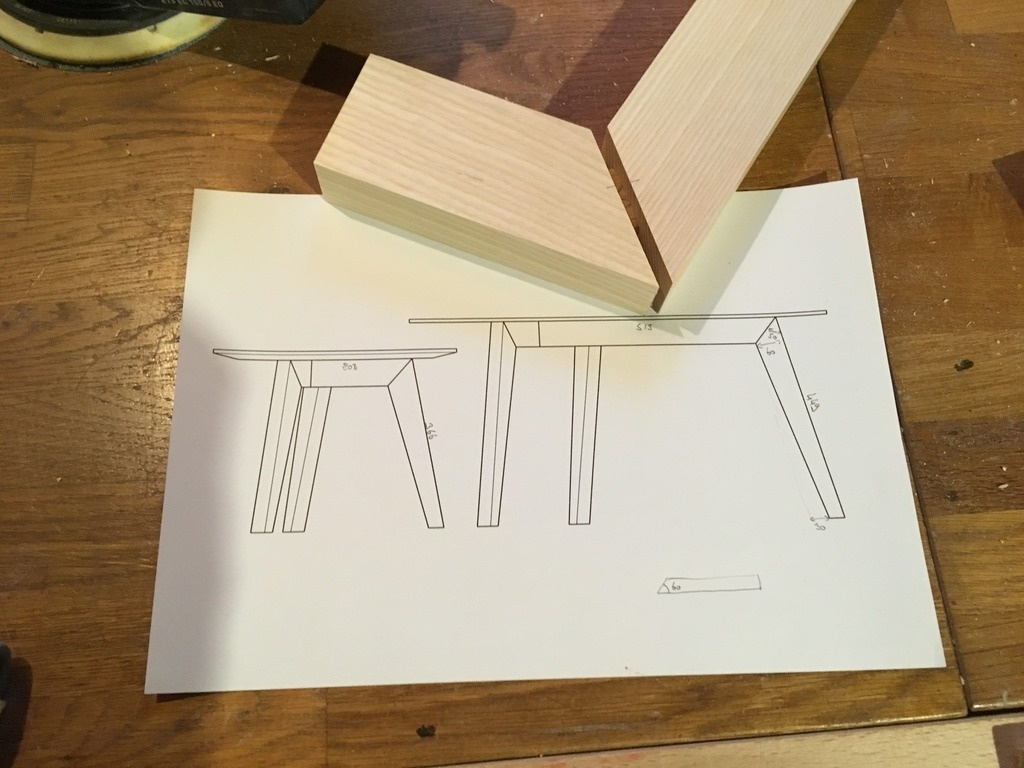

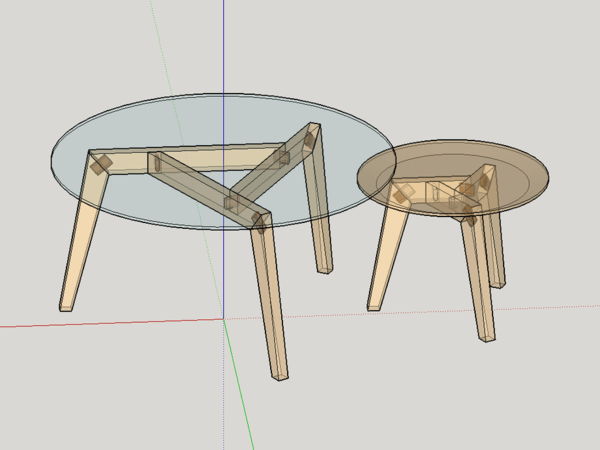

Bon, mais comme on est toujours plus à l'aise avec les outils qu'on maitrise, j'ai quand même fait un export de Fusion vers Sketchup pour finaliser la pose des dominos et surtout avoir la fiche de débit avec OpenCutList 😉

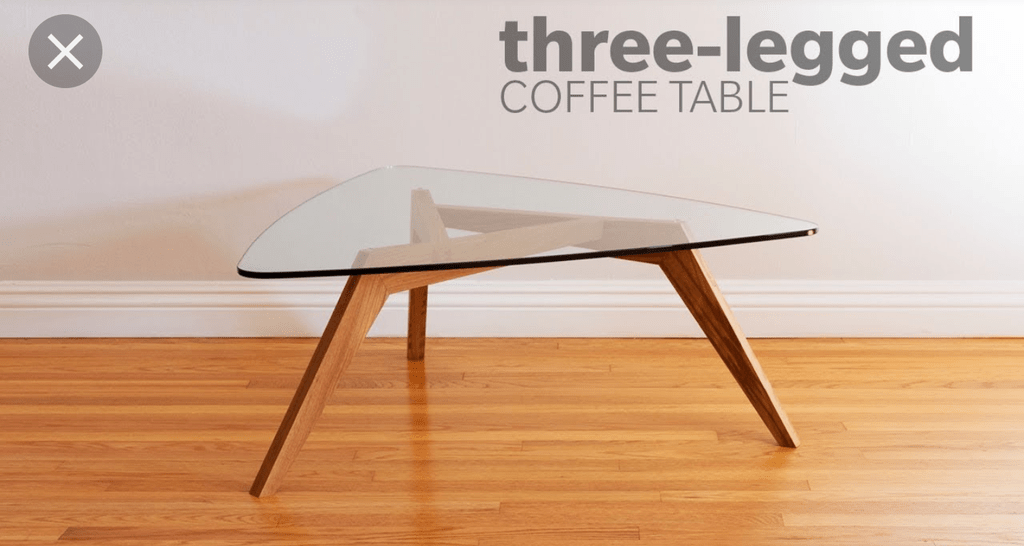

Bref, comme vous pouvez le constater la forme est assez simple. Elle n'est pas de moi. C'est une inspiration qui m'a été montrée par le client. Je ne sais malheureusement pas retrouver son auteur.

Publié Mis à jour

Partager

Fabrication des piétements

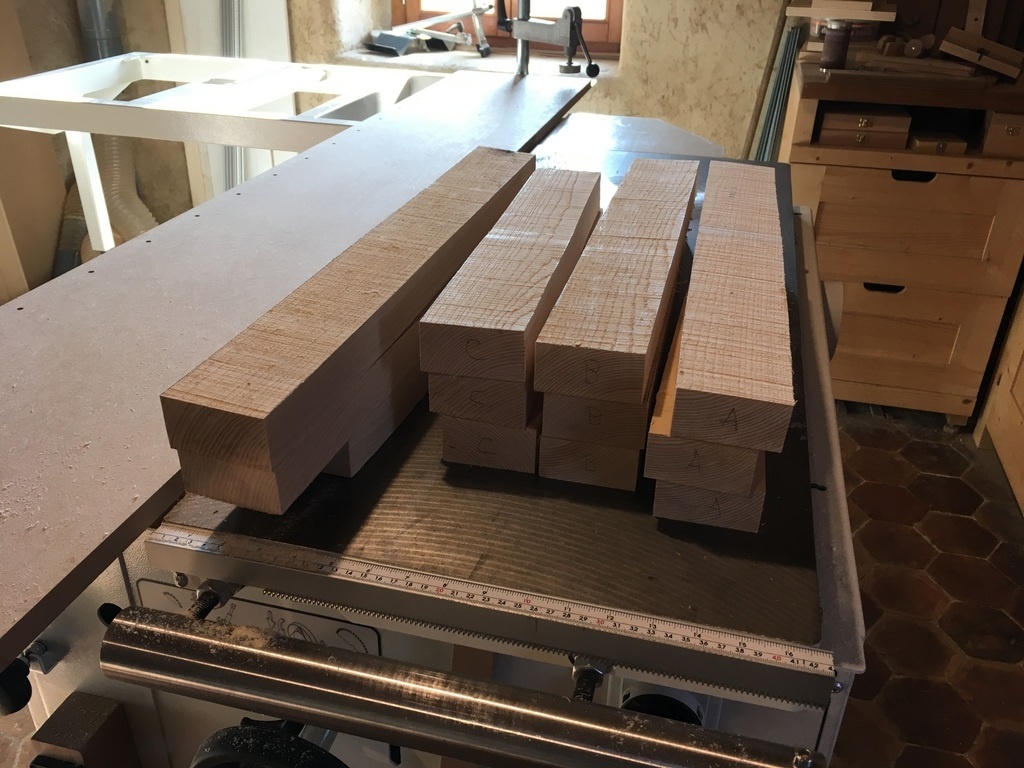

Le piétement est intégralement fait de pièce de 30 mm d'épaisseur. Je débite donc un plateau de 35 mm et mets tout ça à épaisseur.

Depuis pas mal de temps déjà, mon ordre opératoire est de passer, après le débit, toutes mes pièces à la dégauchisseuse, puis raboteuse sur l'épaisseur uniquement.
Le chant, je le travail ensuite lorsque j'ai mon épaisseur finale. Et au lieu de le travailler à la dégauchisseuse, je le prépare à la scie à format avec 3mm de surcôte par rapport à la dimension finale.

L'avantage de cette technique est que je peux en un passage rattraper les pièces qui sont trop courbées.
Et ça fait moins de copeaux :)

Ensuite, je finalise à la raboteuse.

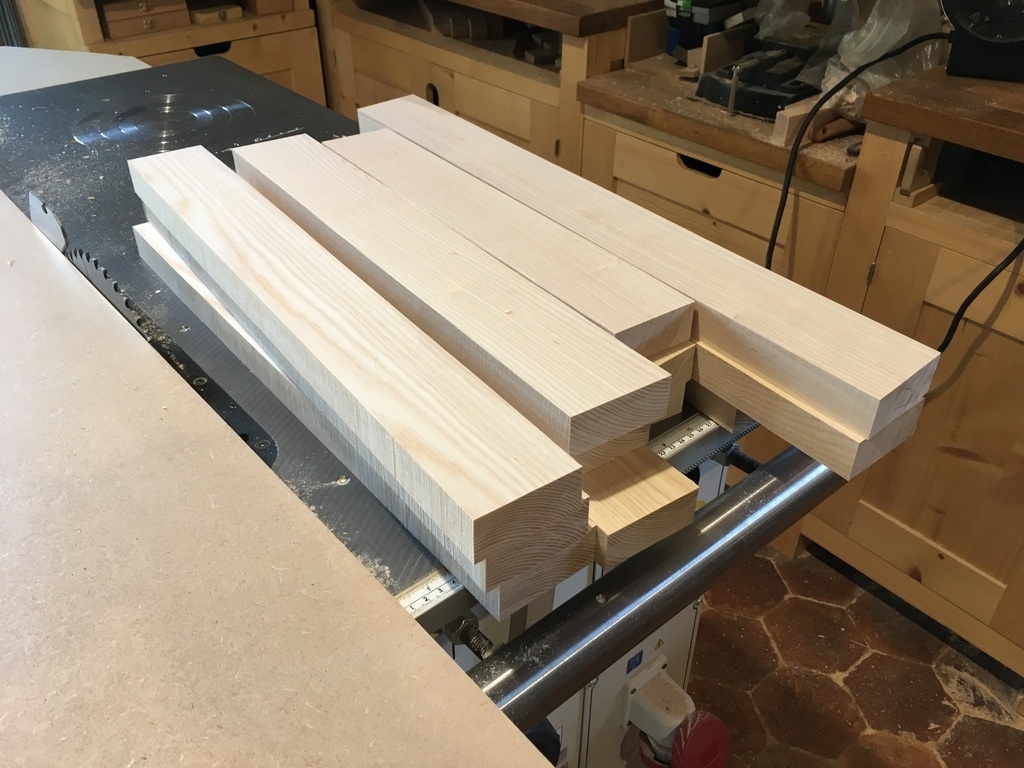

Une fois la section de mes pièces établie, je peux les présenter pour les orienter et choisir le sens des coupes.

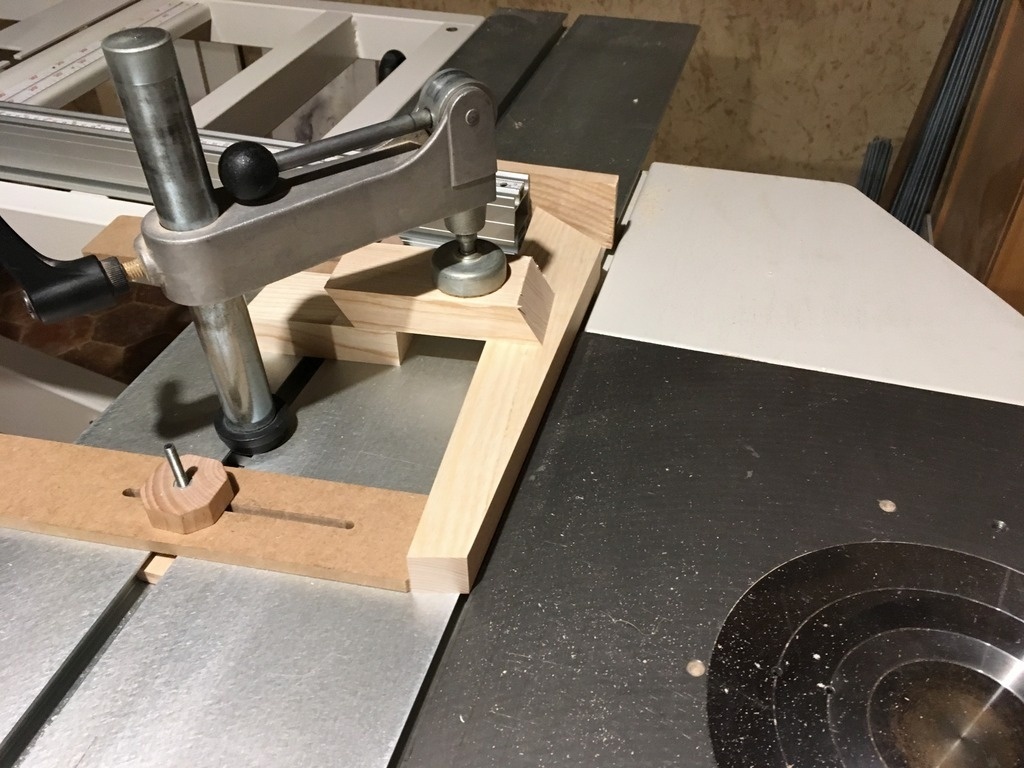

Je commence par les coupes d'assemblage des 3 traverses de chaque table. Je réalise cette coupe à la scie à format en inclinant la lame de 30°.

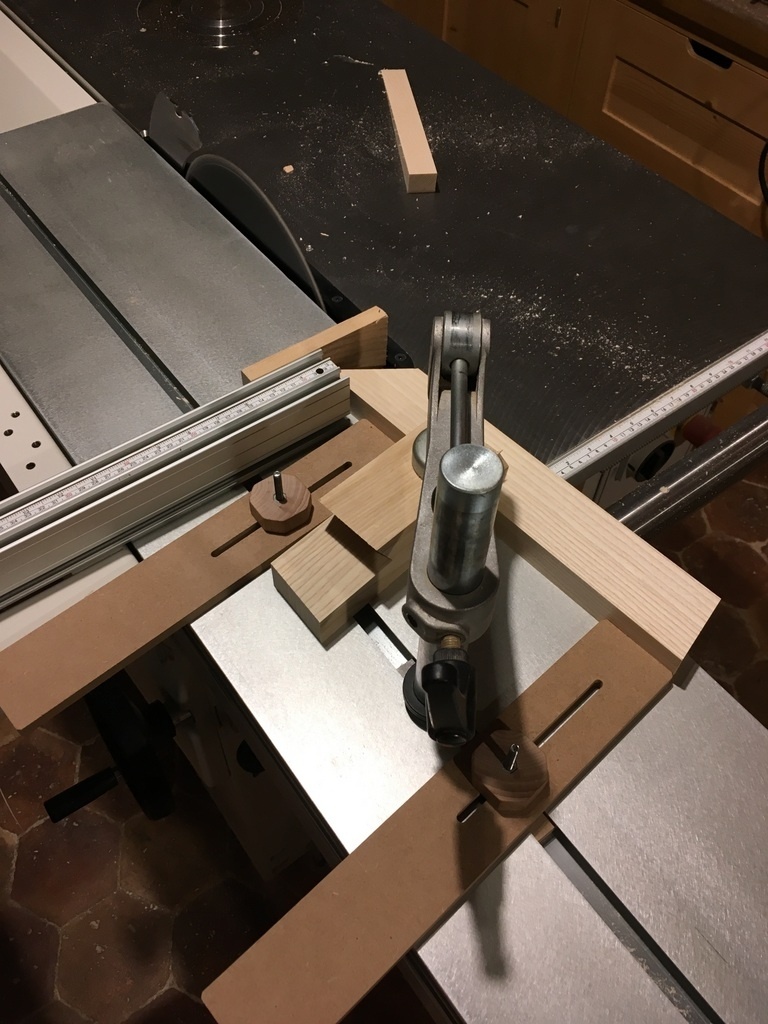

Ensuite, je réalise les coupe d'assemblage entre les traverses et les pieds.

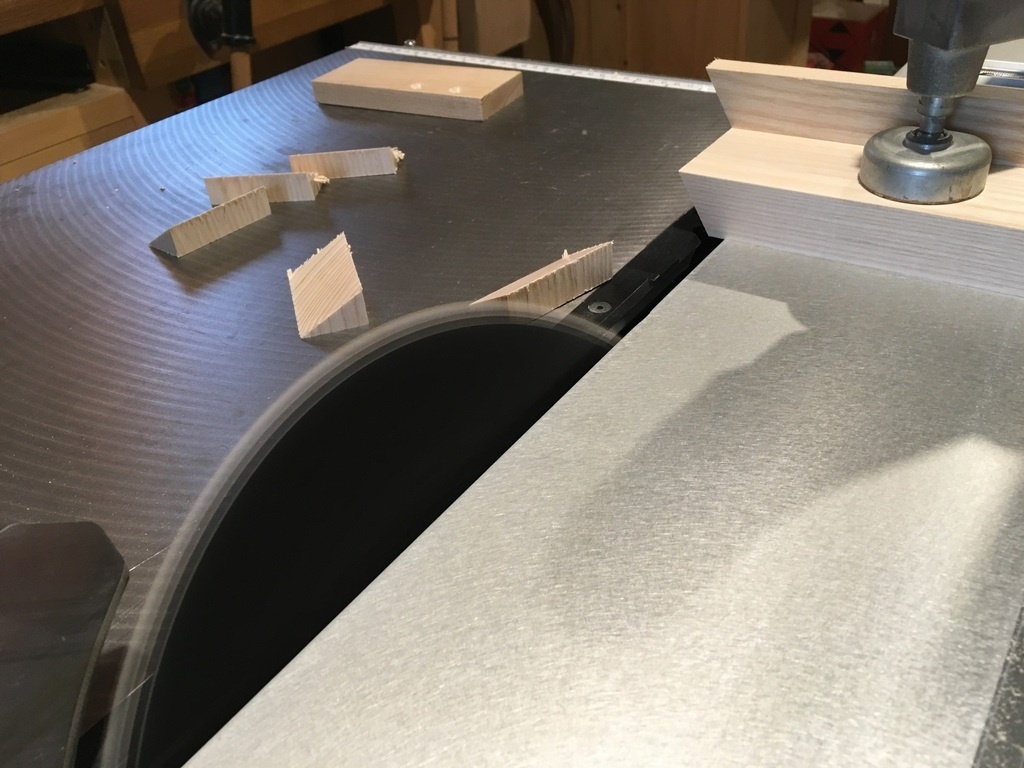

Coupe que j'effectue en pivotant la règle de ma scie de 40°.

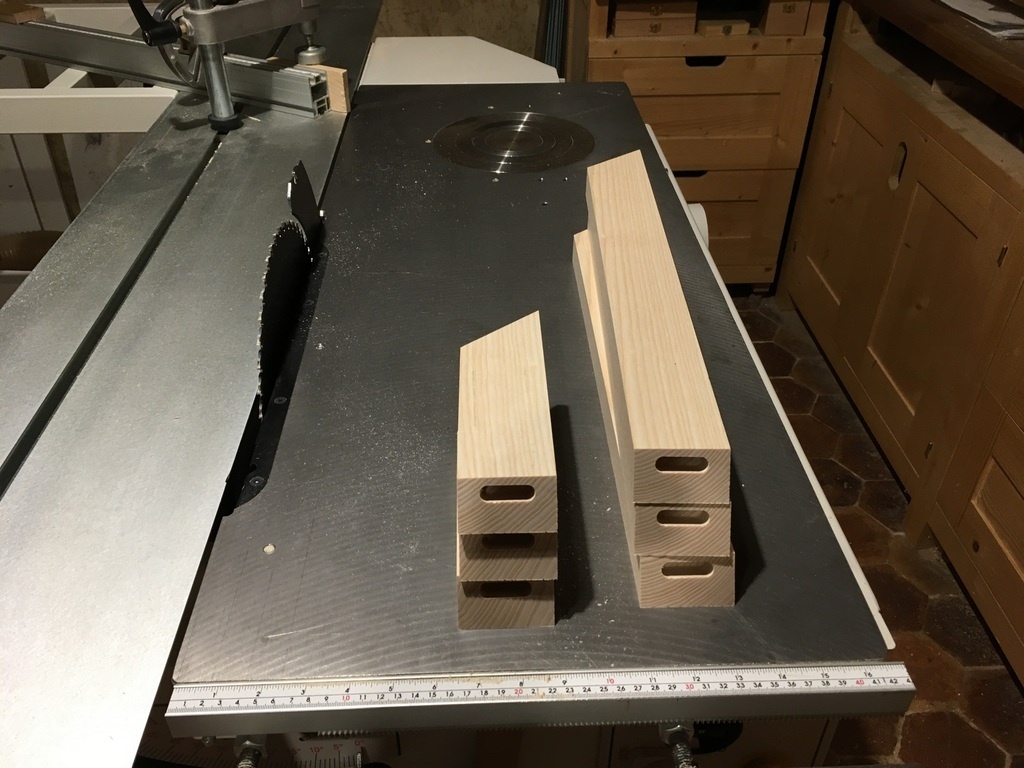

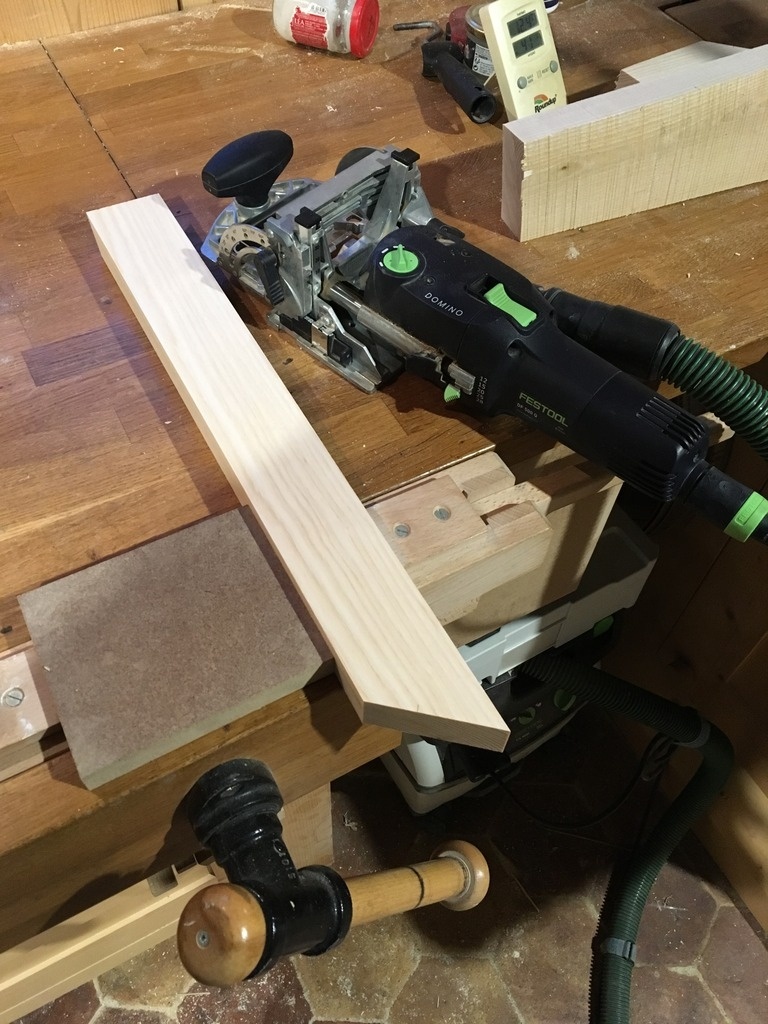

Il ne me reste plus qu'à usiner les mortaises à la domino pour assembler tout ça.

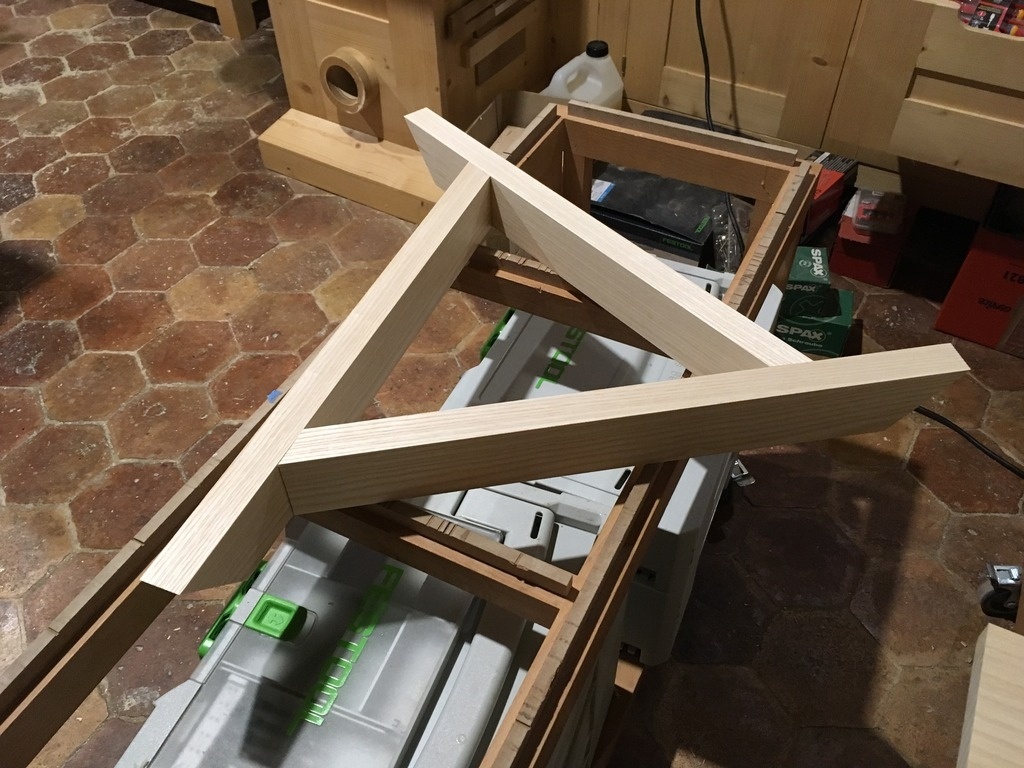

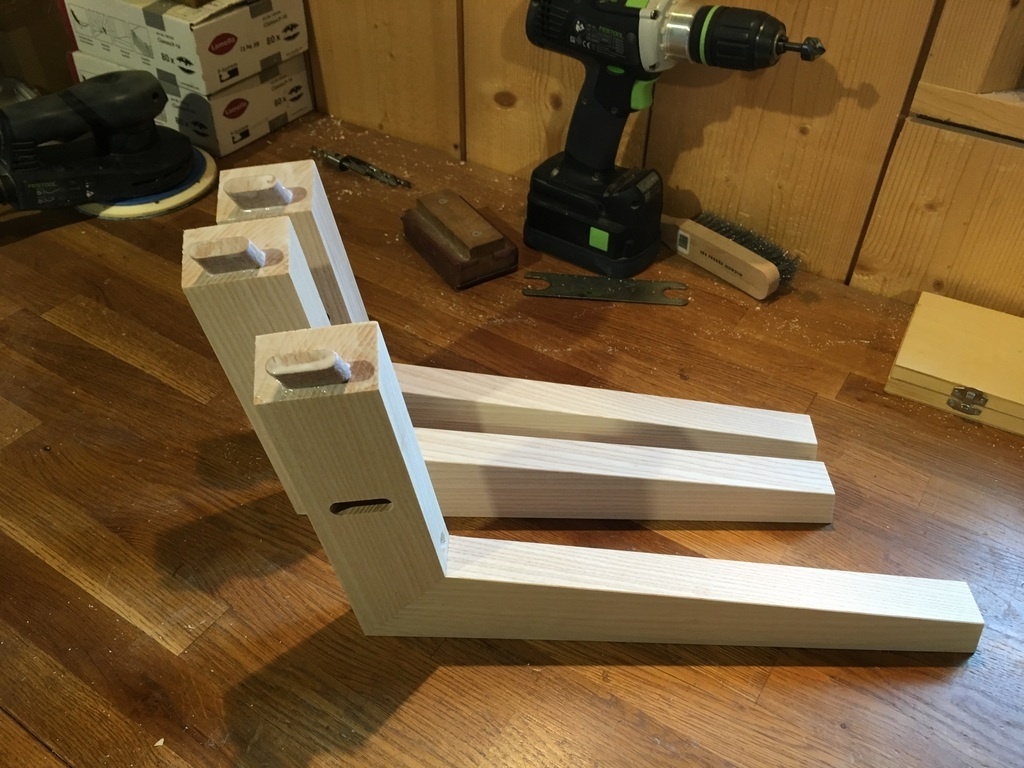

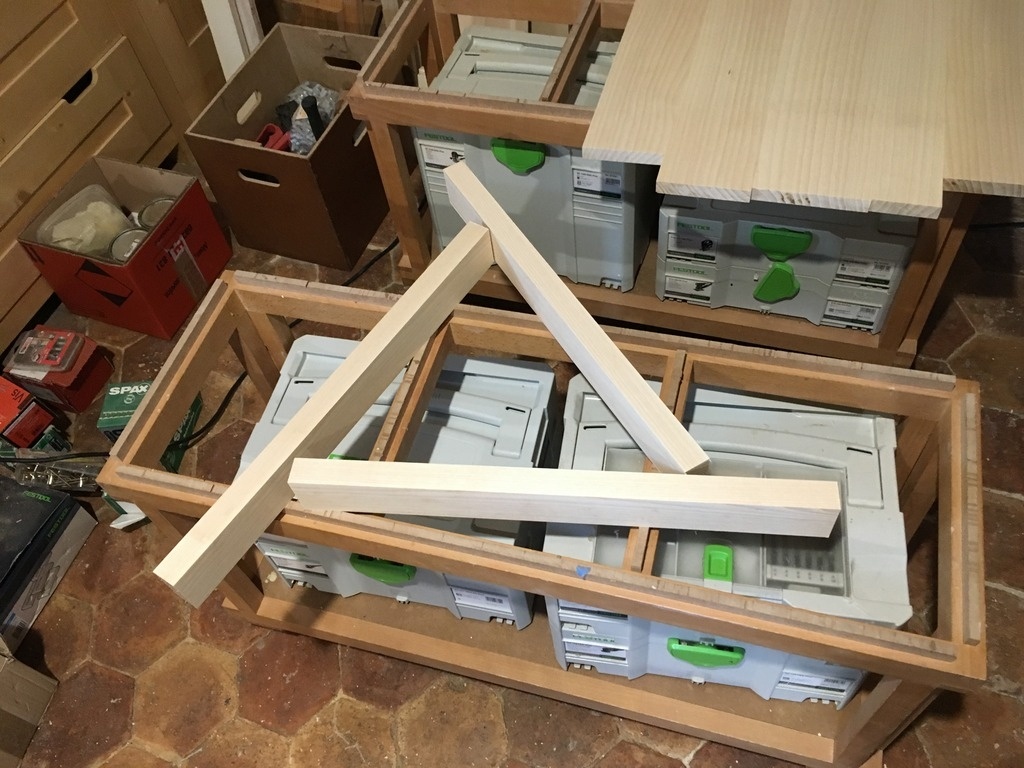

Et je peux faire le premier montage à blanc avec des domino 10mm larges (fait maison).

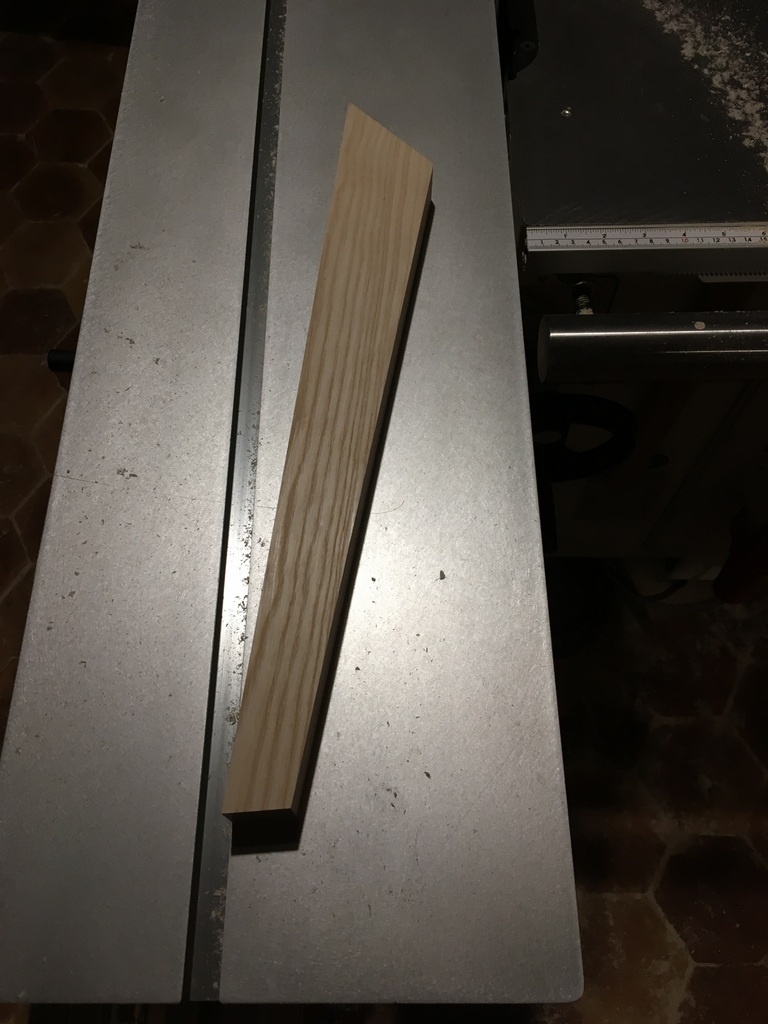

Il ne reste plus qu'un usinage à faire : c'est l'amincissement des pieds à leur extrémité.

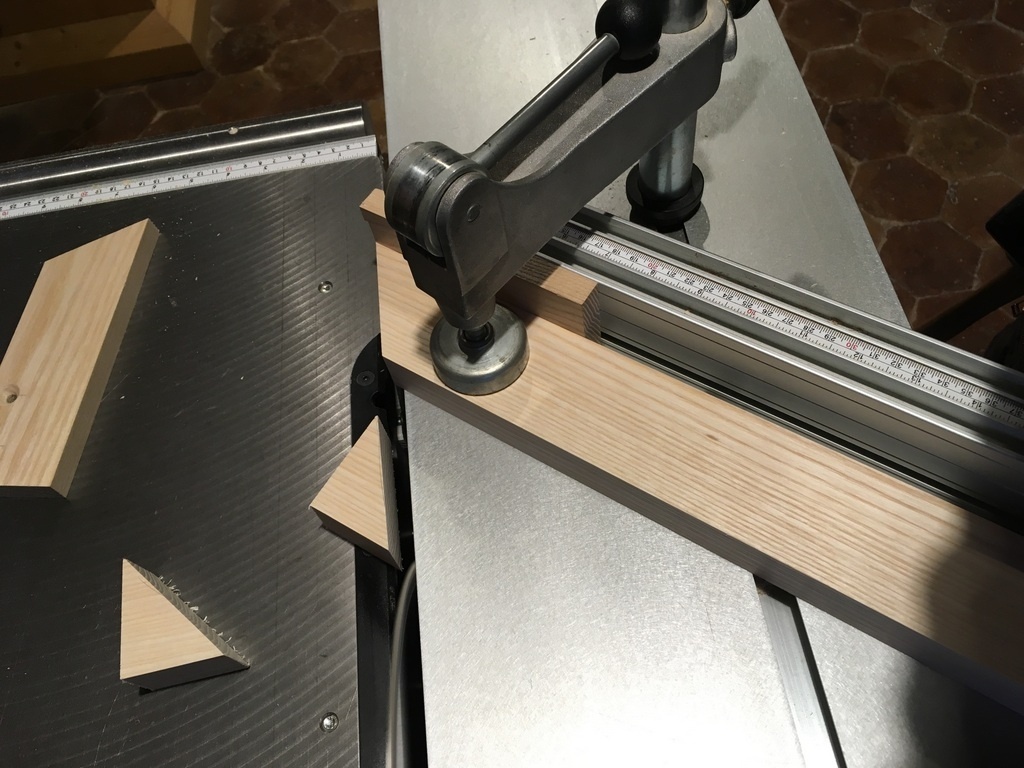

Pour ça, retour à la scie à format avec quelques butées sur le chariot pour répéter l'angle.

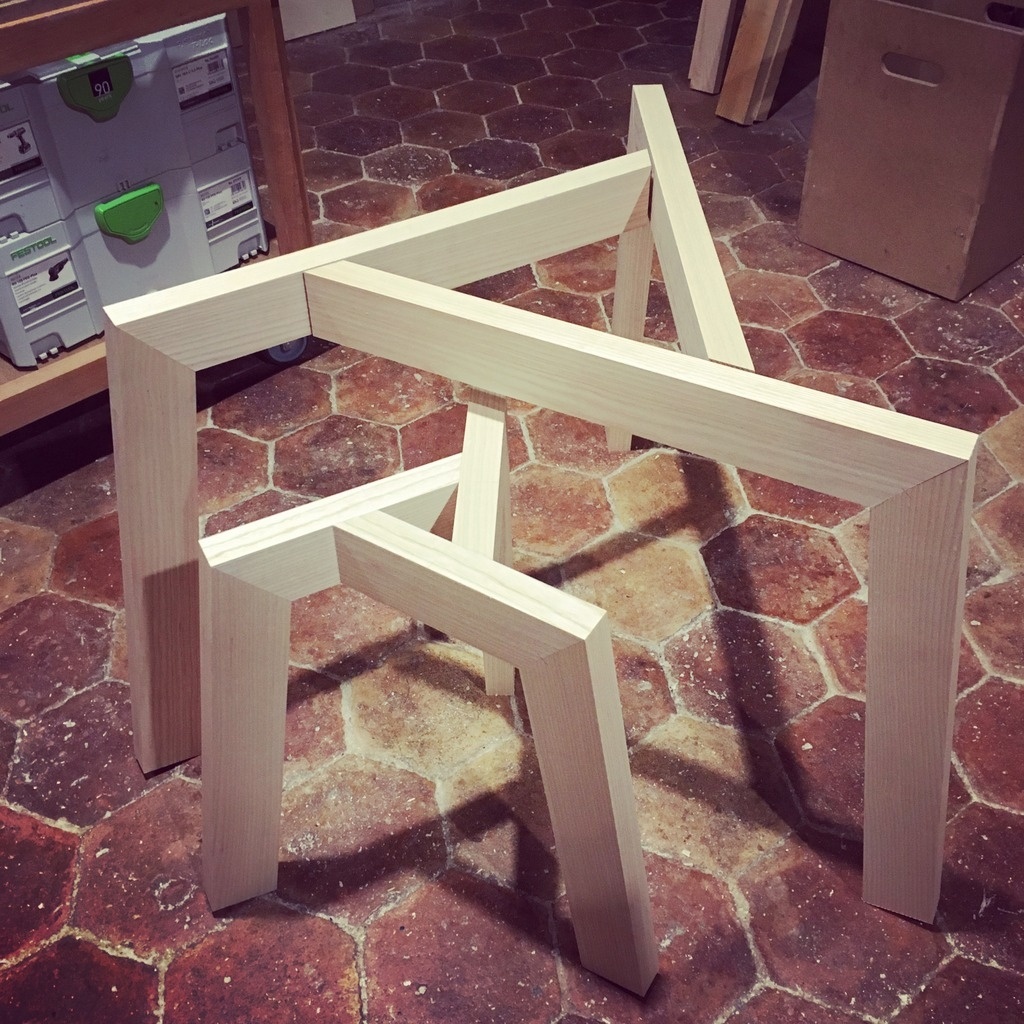

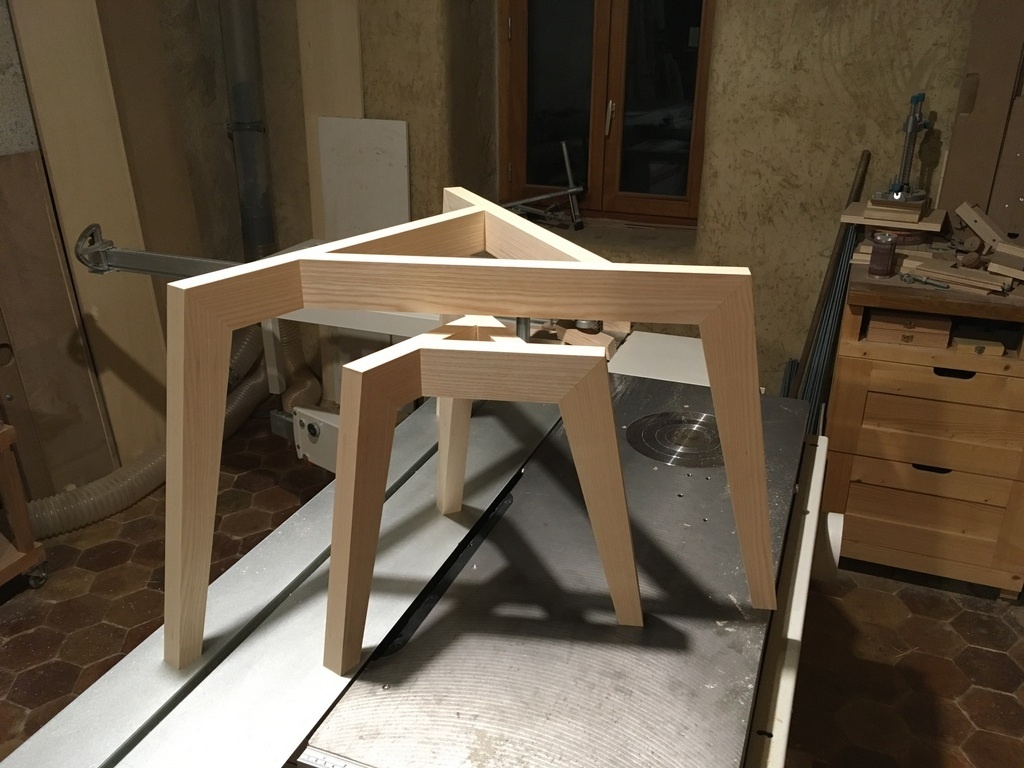

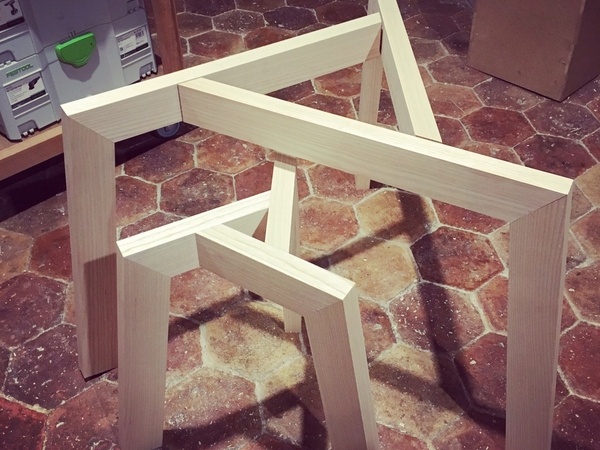

Et la piétement est ainsi terminé !

Publié Mis à jour

Partager

Fabrication du plateau circulaire en bois

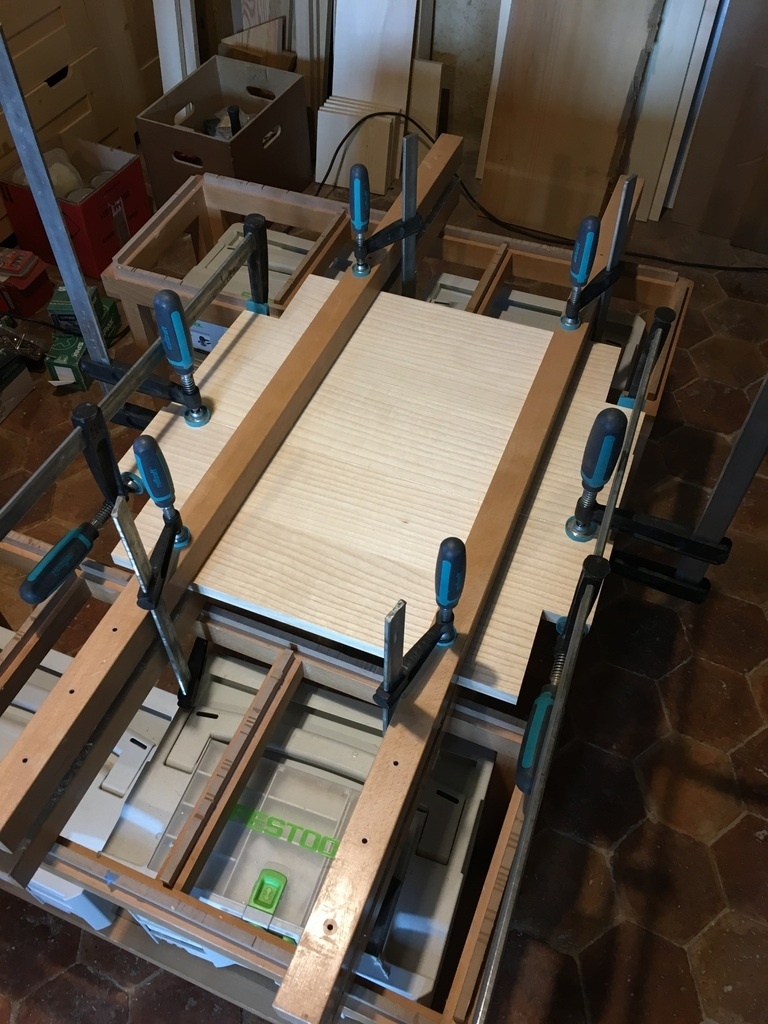

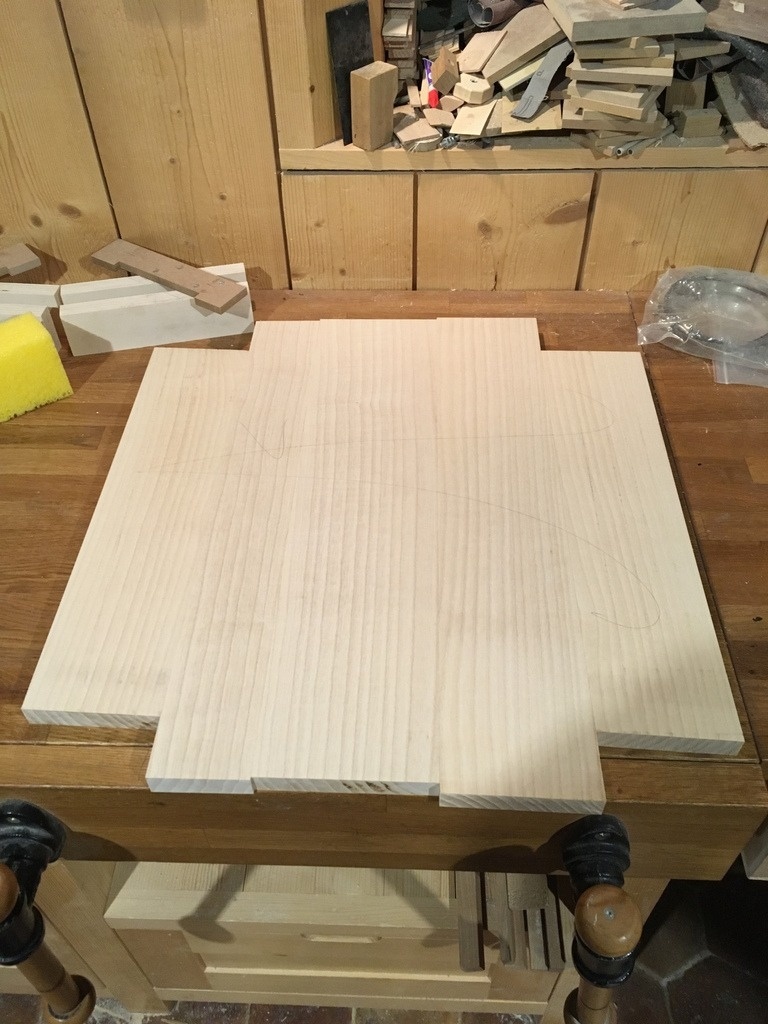

Pour le plateau bois de la petite table, j'ai prévu une épaisseur de 20 mm (pour des raisons de rigidité de ce dernier). Mais comme je souhaite qu'il soit harmonieux avec celui en verre qui ne fait que 8 mm d'épaisseur, j'ai prévu de chanfreiner tout le pourtour avec un angle assez plat pour que quelqu'un placé devant la table ne perçoive pas de différence d'épaisseur entre les deux plateaux.

Avant de réfléchir à un nouveau gabarit pour réaliser ce chanfrein circulaire, je commence déjà par utiliser ma bonne veille méthode du collage à la provençale pour abouter les lames du plateau ;)

Une fois que mon plateau est collé, je repère mon centre et sur la face arrière, je perce un trou de diamètre 8 mm (non débouchant) pour m'en servir de point de pivot.

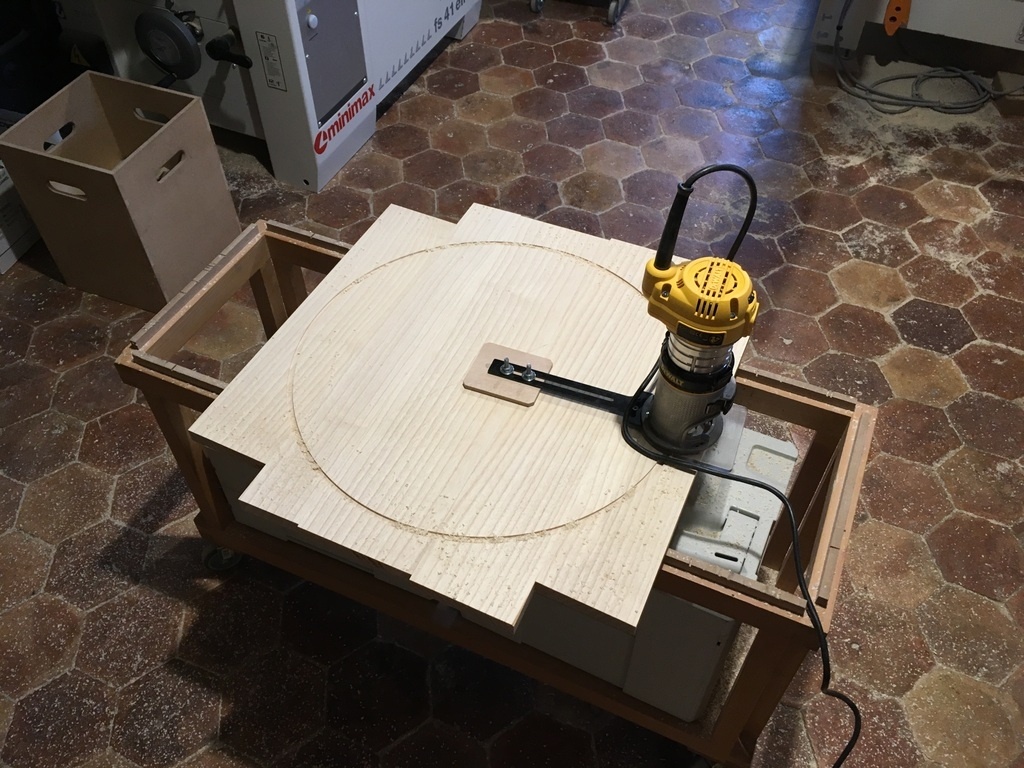

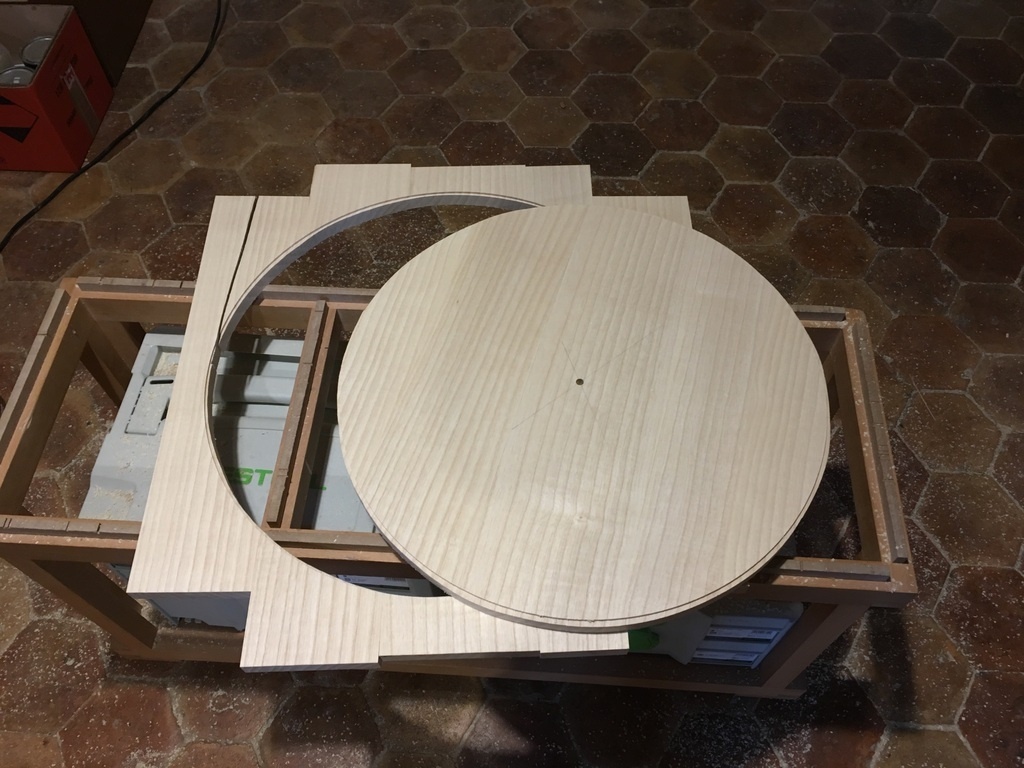

Une fois que j'ai fait une première passe à la défonceuse qui a marqué le bord circulaire de mon plateau, je coupe grossièrement tout l'excédent à la scie à ruban. Et je fini ensuite de lisser le bord avec la défonceuse montée en compas comme le premier usinage.

L'avantage d'avoir retirer l'excédent est qu'il y a moins de matière à usiner pour la fraise.

Reste maintenant à réaliser l'usinage du chanfrein sur tout le pourtour.

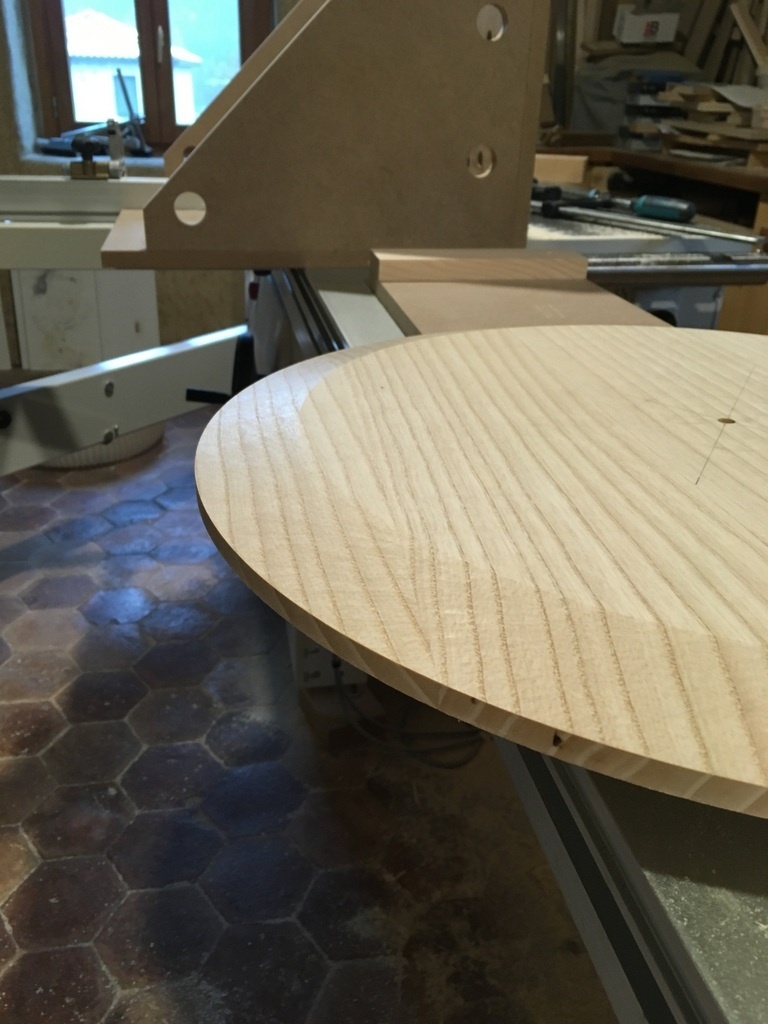

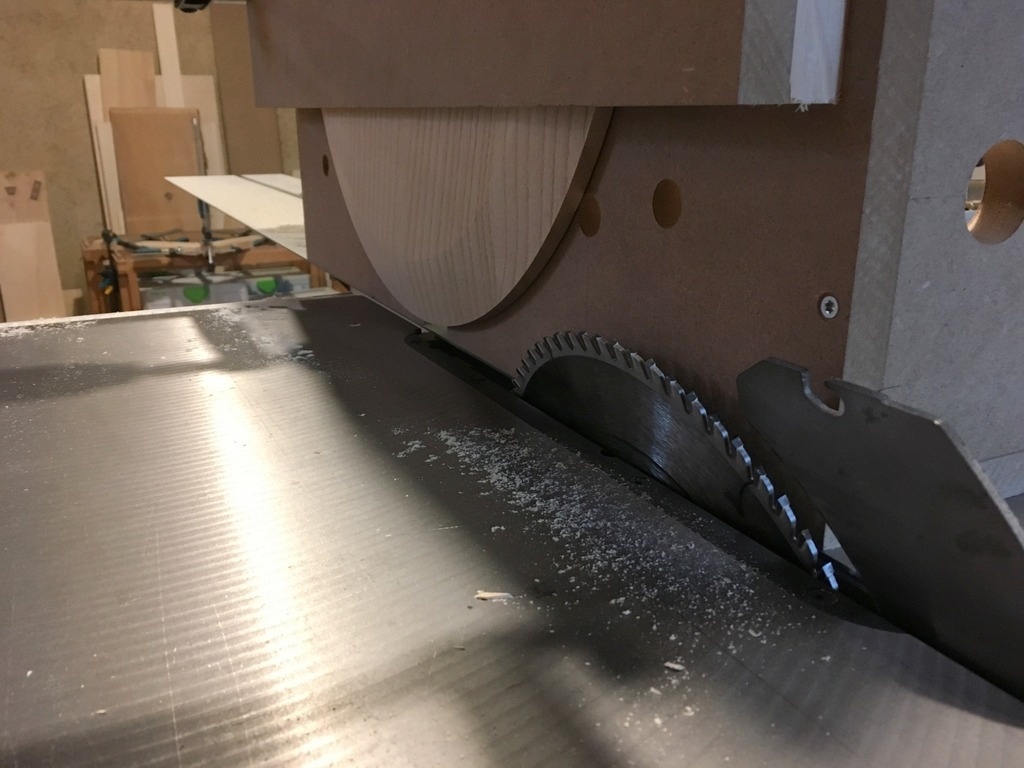

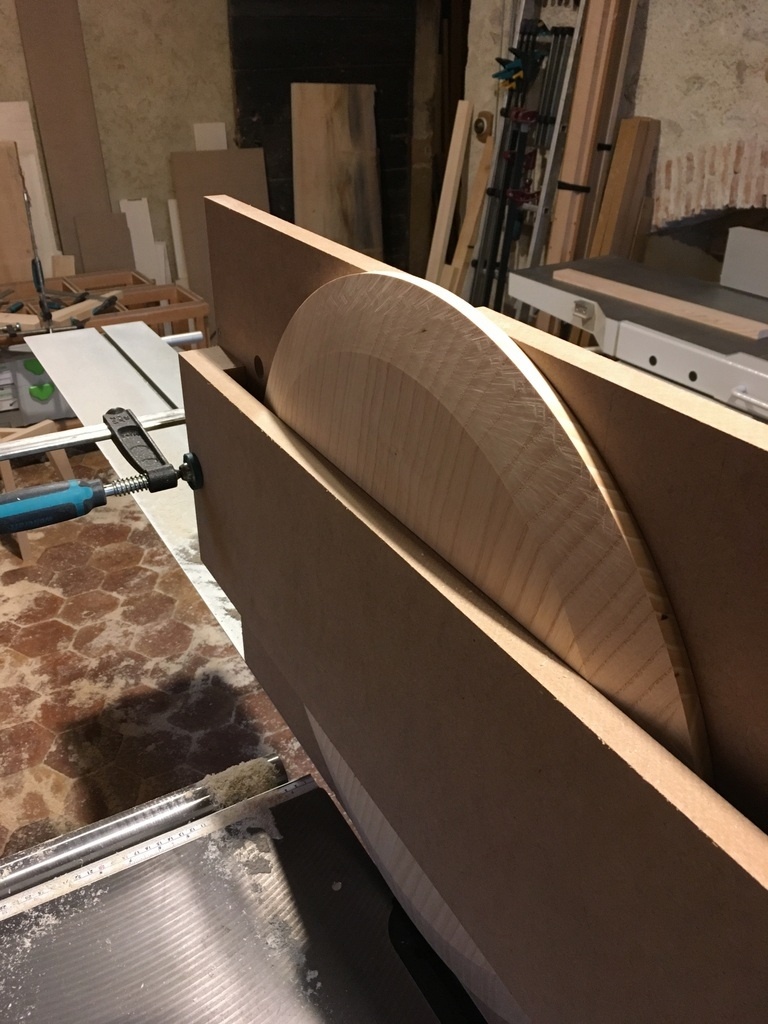

Après moultes réflexions, je me décide de le faire à la scie à format en amenant le plateau à la verticale devant la lame qui serait inclinée de l'angle correspondant au chanfrein.

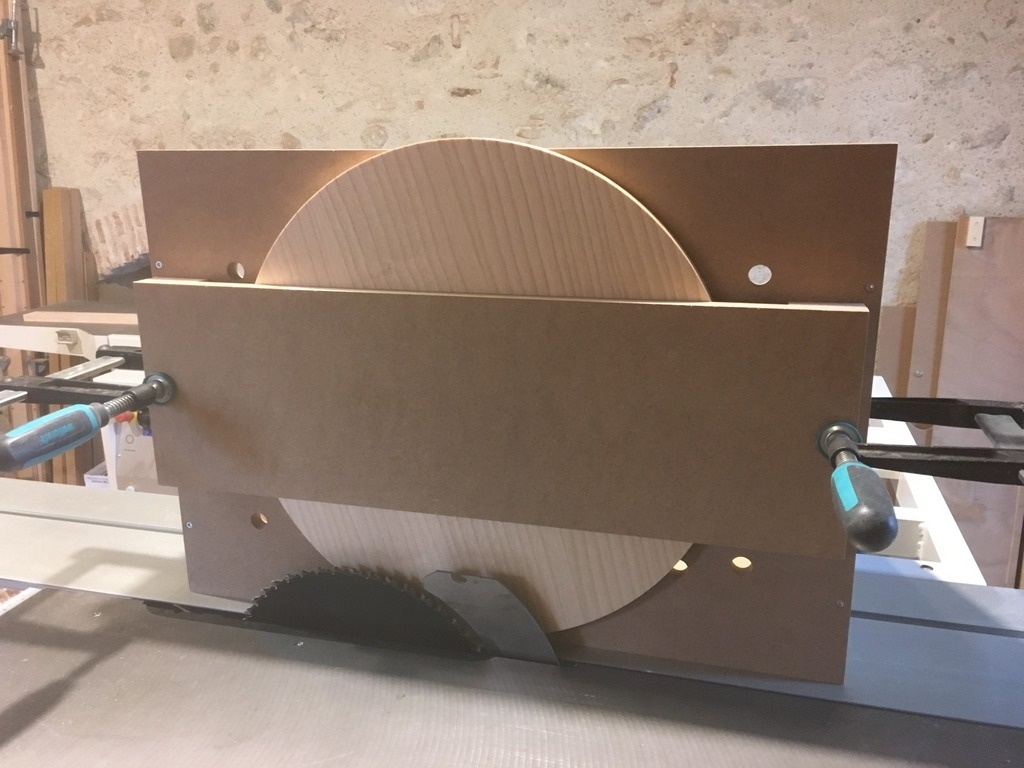

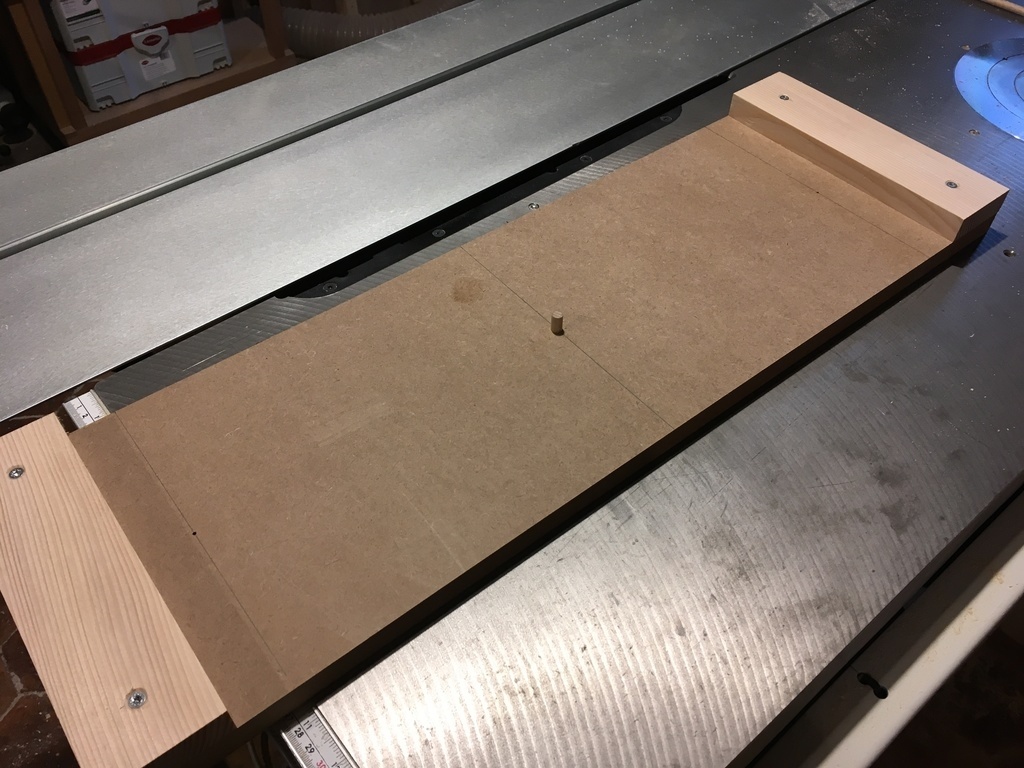

Je profite de l'opération pour ressortir mon gabarit à coupe d'onglet verticale pour la scie à format.
Et réalise le montage suivant :

En premier lieu, je pensais faire tourner la roue en même temps que j'avançais progressivement vers la lame. Mais ça n'est pas efficace. Il aurait fallut motoriser la rotation de la roue.

La méthode efficace et de faire plusieurs passes sans tourner la roue pour dégrossir le plus possible. Attention à pas trainer, ça peut faire des marques de brulure. C'est le problème du frêne !

Et une fois que le plus gros est retirer, le peux faire tourner la roue en même temps que je l'approche de la lame. Et là on a un bon résultat.

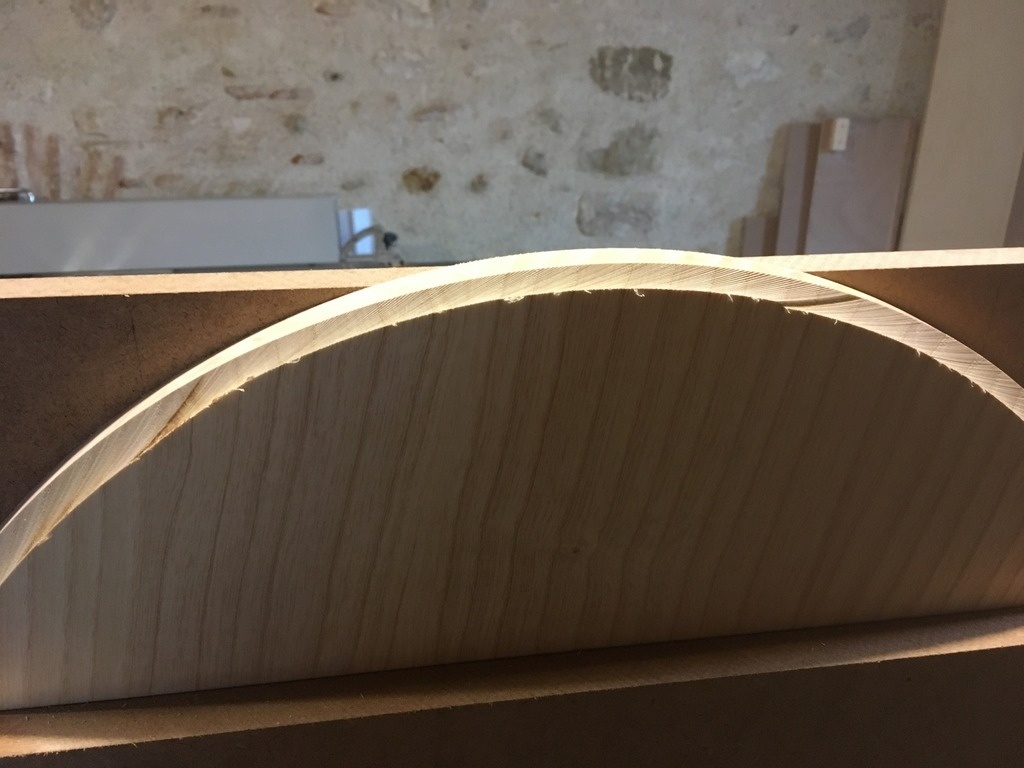

Des traces de scie sont toujours visibles, mais peu profondes. Si bien qu'un petit coup de ponçage et tout est lisse !

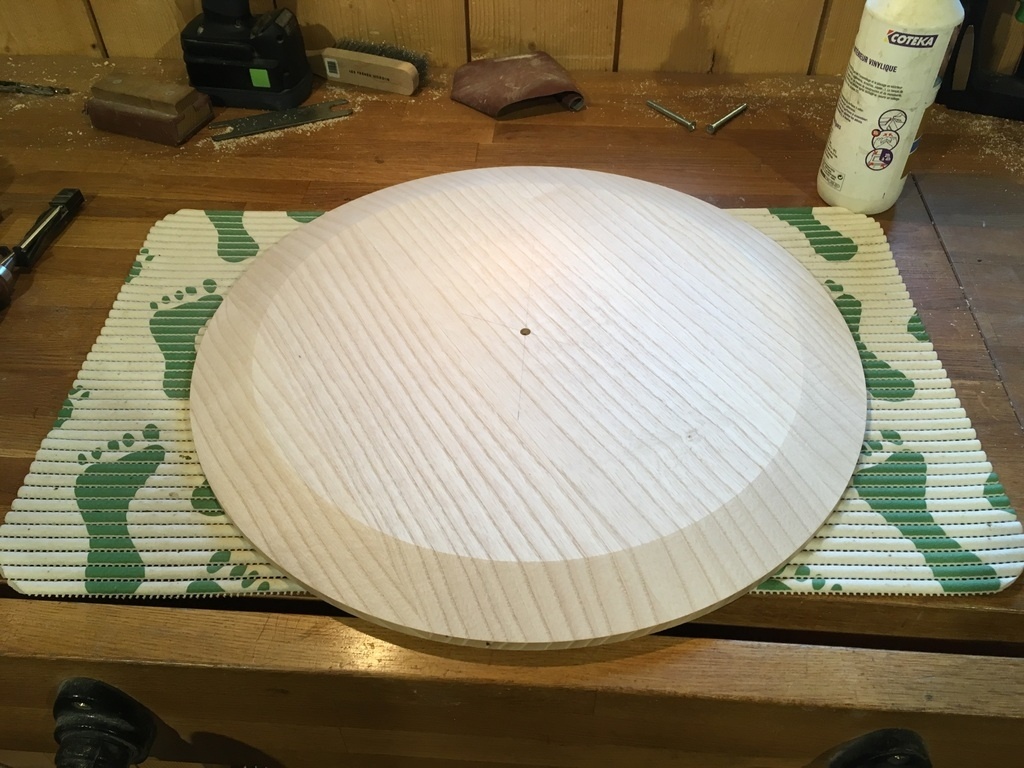

Et voici le résultat final avant l'assemblage.

Publié Mis à jour

Partager

Assemblage des piétements

L'ultime action pour terminer ces tables basses est maintenant d'assembler et coller le tout.

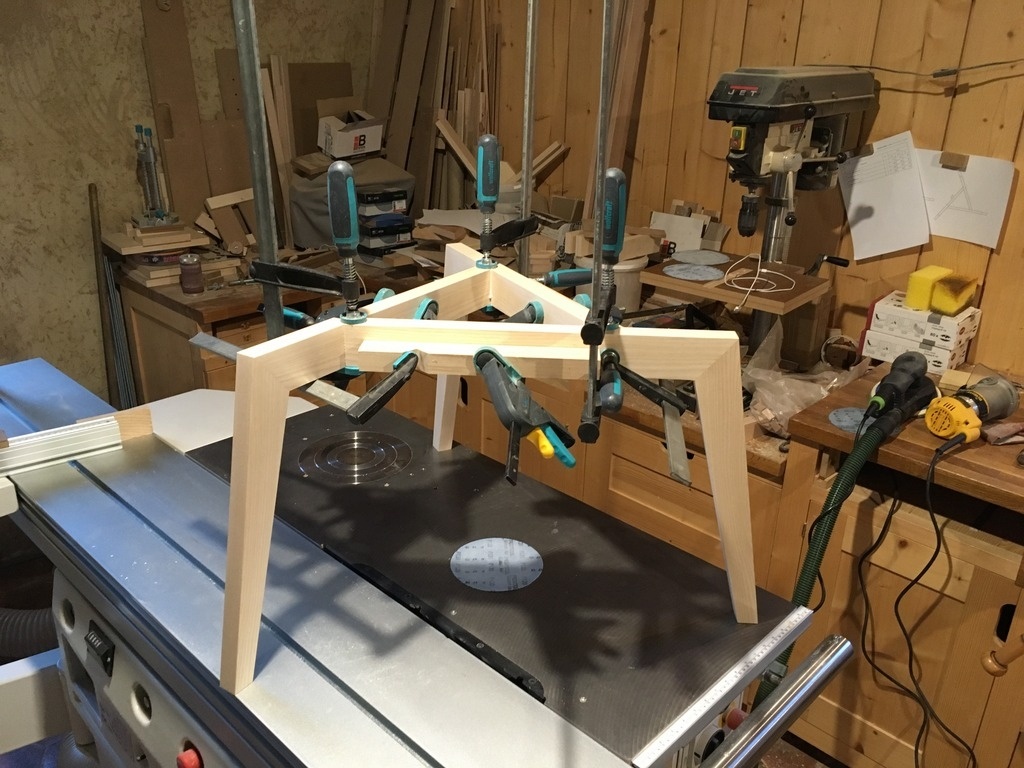

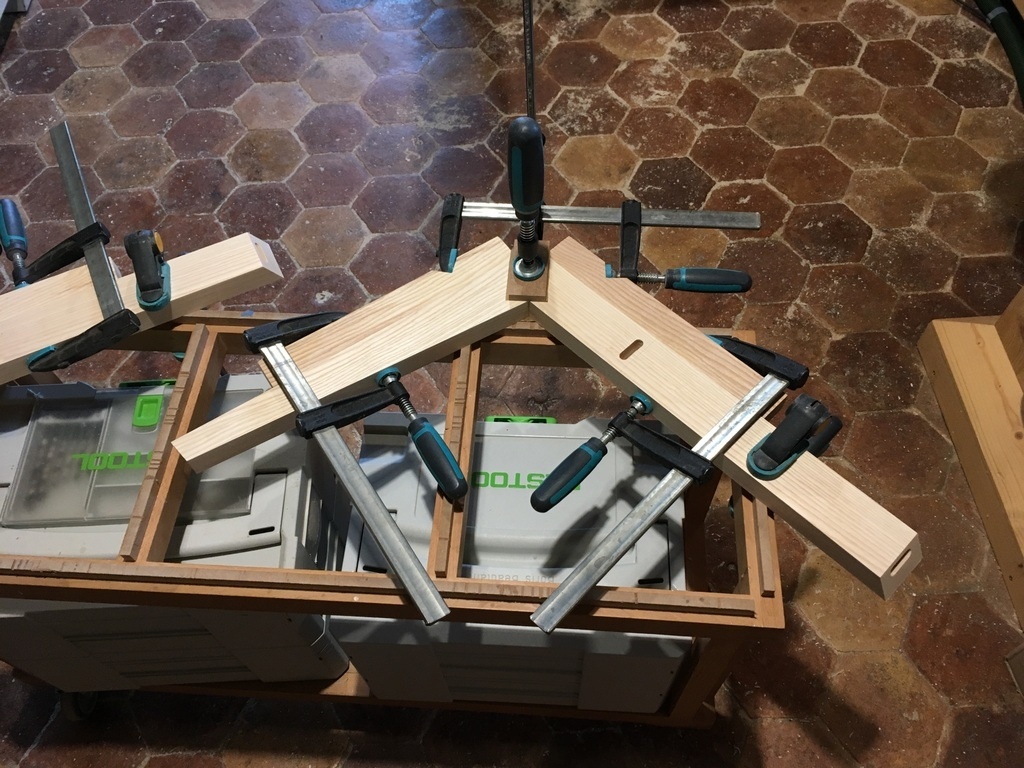

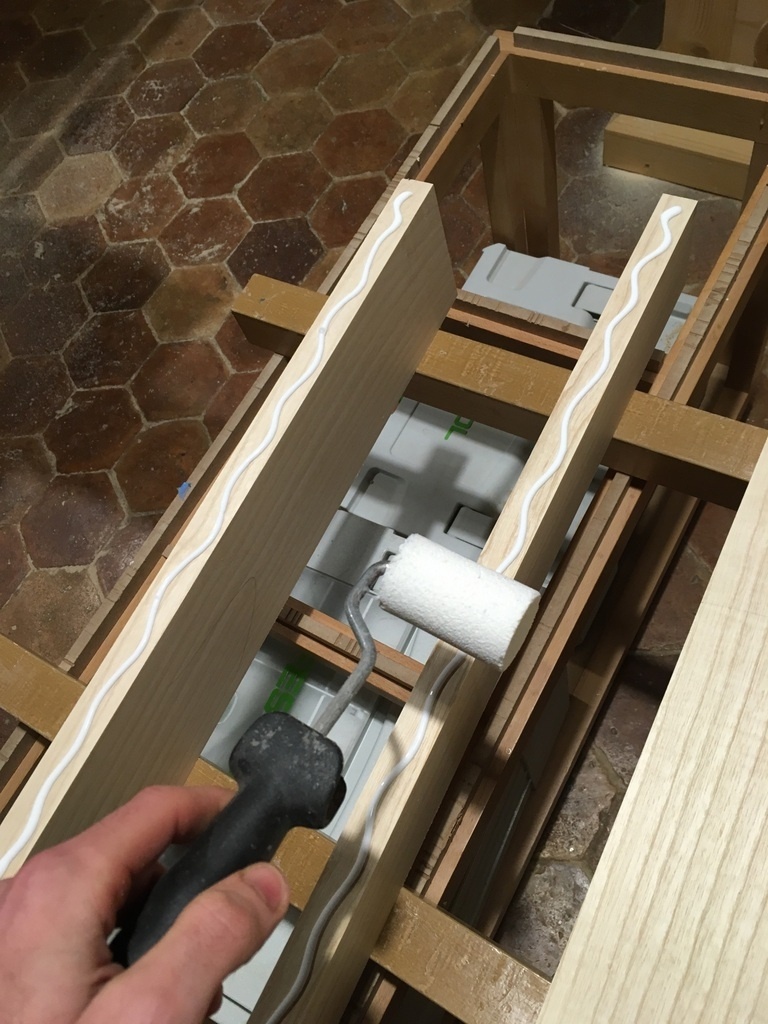

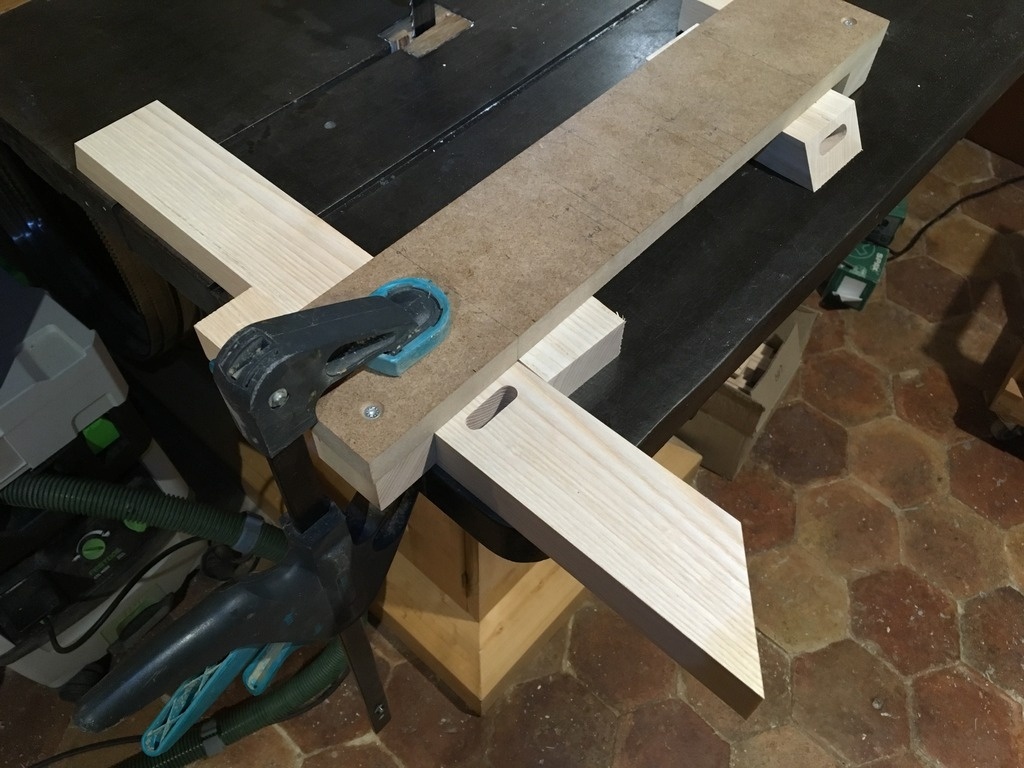

Comme pour tout collage, il est bon de pouvoir maintenir les pièces pendant que la colle sèche. Dans le cas présent, un pressage direct par serre joint n'est pas possible. J'utilise donc des petites pièces de bois qui vont permettre de renvoyer la force de serrage perpendiculairement au collage.

💡 On peut noter qu'afin d'éviter le glissement de ces pièces de renvoi, j'ai collé sur la face en contact avec le bois une bande de papier de verre grain 120. Et c'est plutôt efficace. Sans, ça avait tendance à glisser si la pression au bout était trop importante.

Vient ensuite le collage des 3 tiers de piétement, sur le même principe. Sauf que là, il faut veiller à bien tout emboîter en même temps.

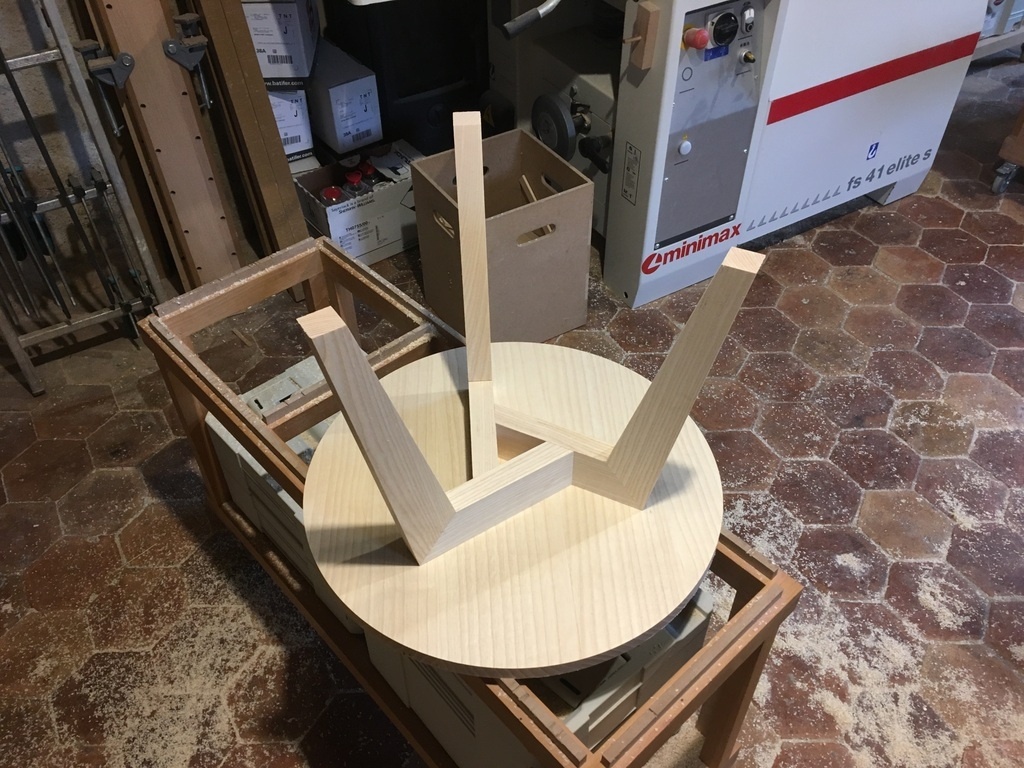

Les collages fait, il n'y a plus qu'à fixer le plateau bois sur la petite table.
Pour ça j'ai fait le choix de le fixer par trois vis et des inserts à frapper dans le bois. Quincaillerie que j'ai déjà utilisée dans mon lit estrade.

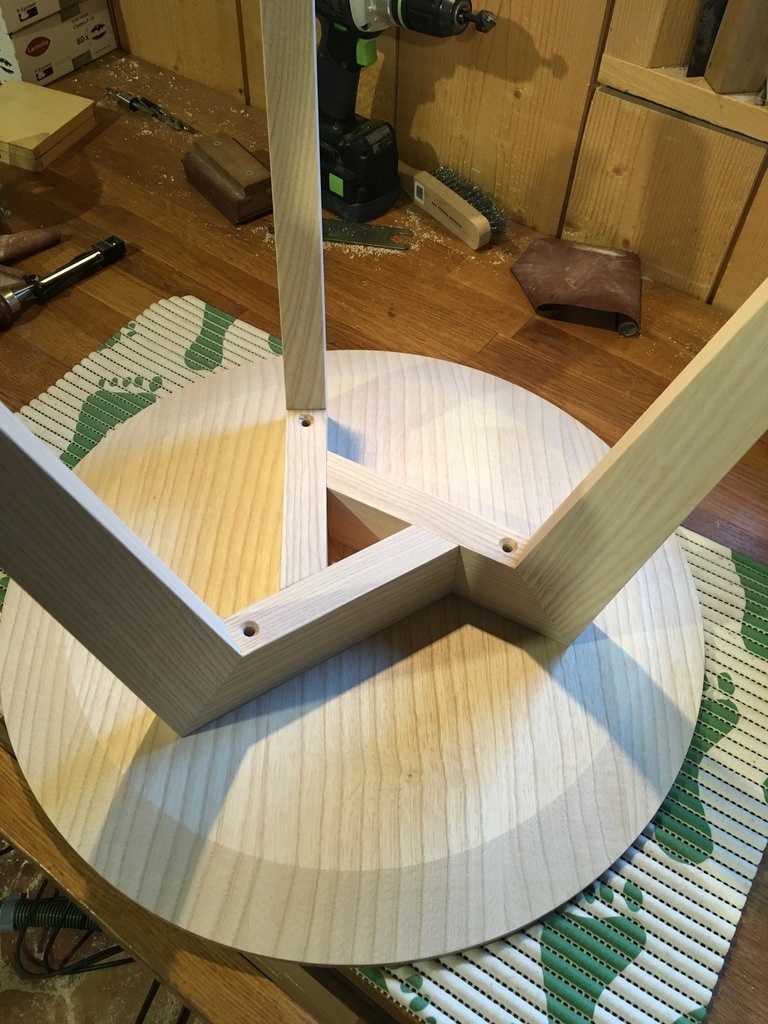

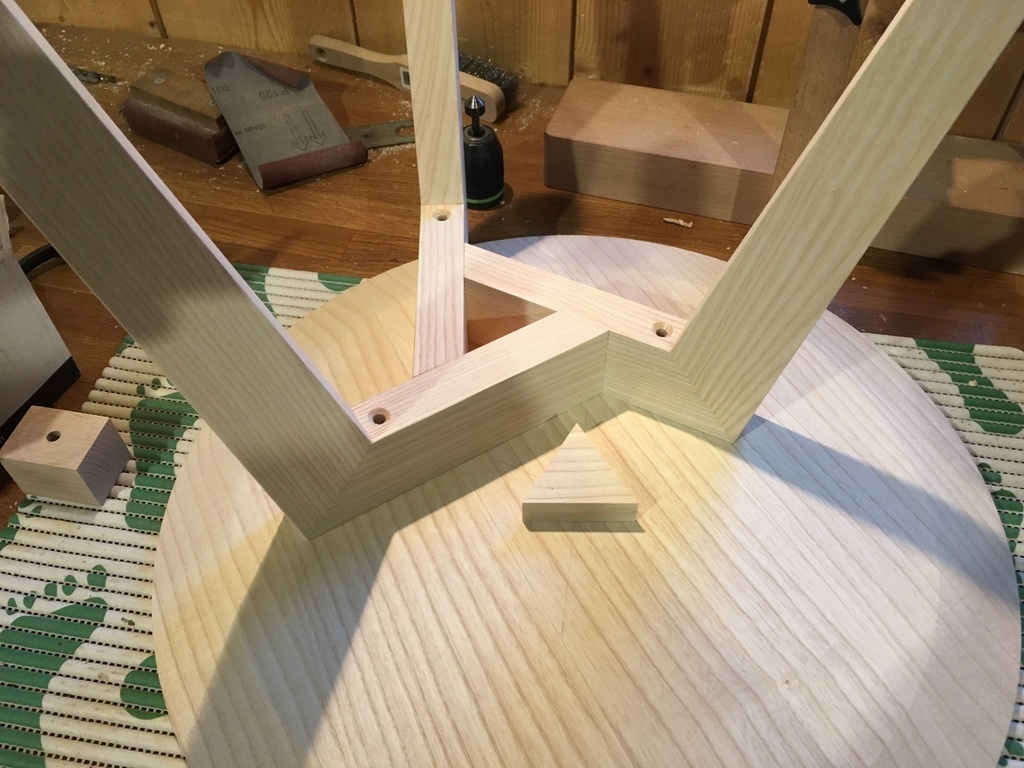

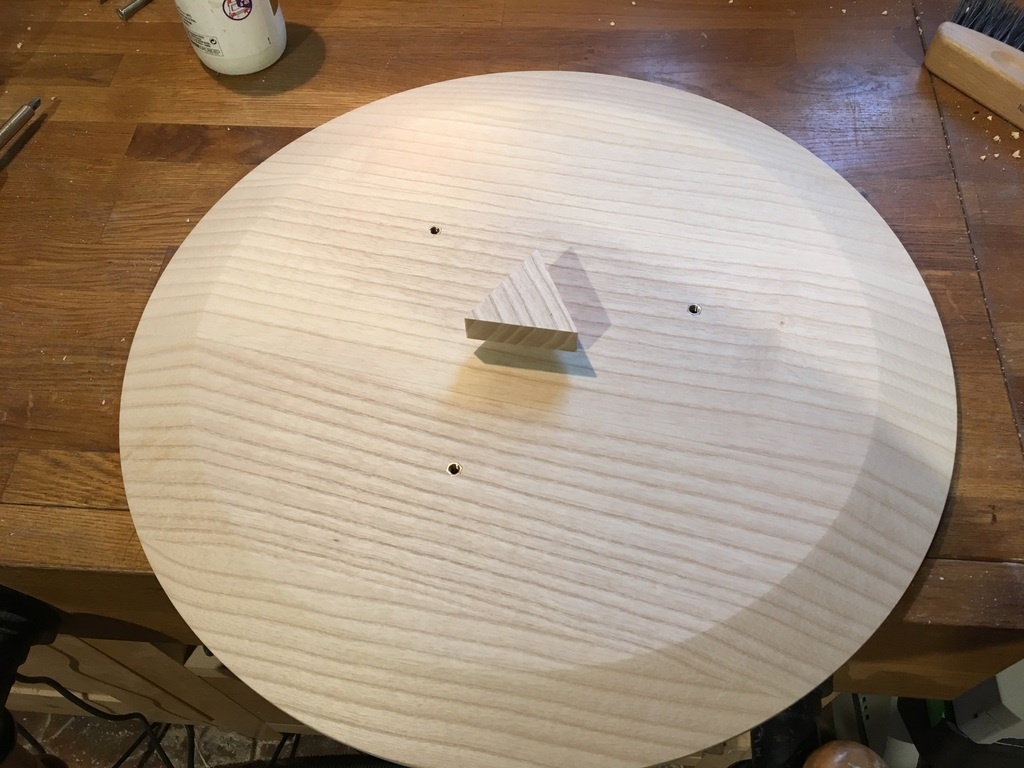

Pour center parfaitement mon piétement, je découpe un petit triangle équilatéral que je perce en son centre pour y mettre un tourillon de 8mm. Qui viendra se loger dans le trouve central du plateau.

De là, je n'ai plus qu'à orienter les pieds comme je le désire, repérer les trous, percer et mettre les inserts. Et voilà !

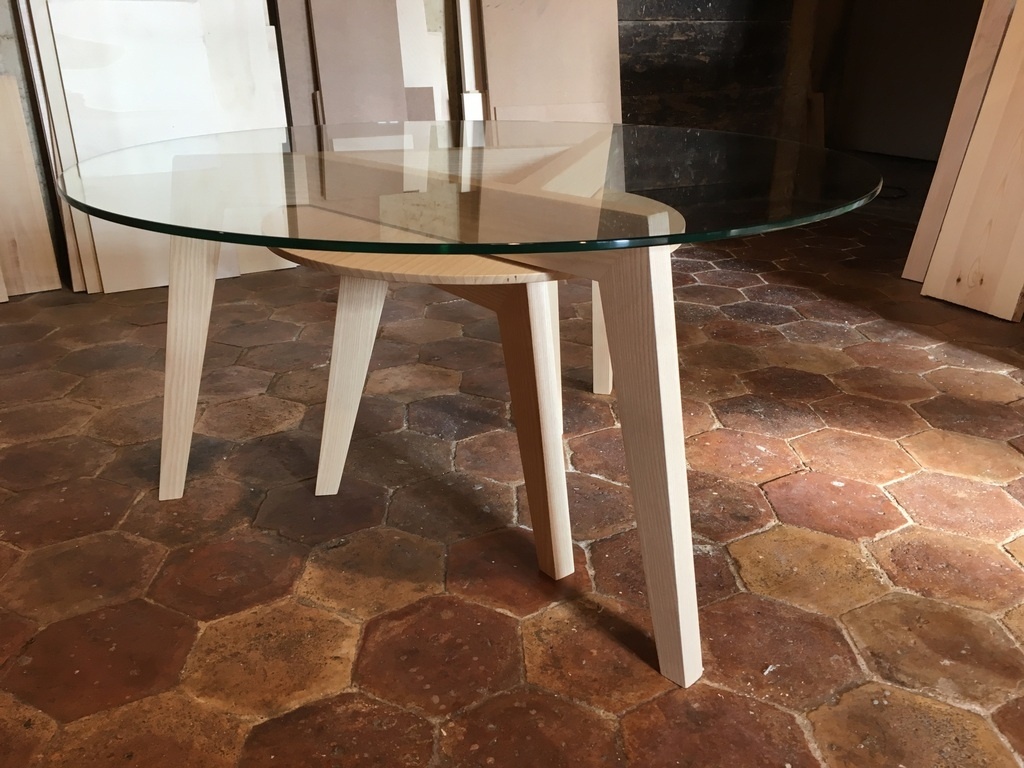

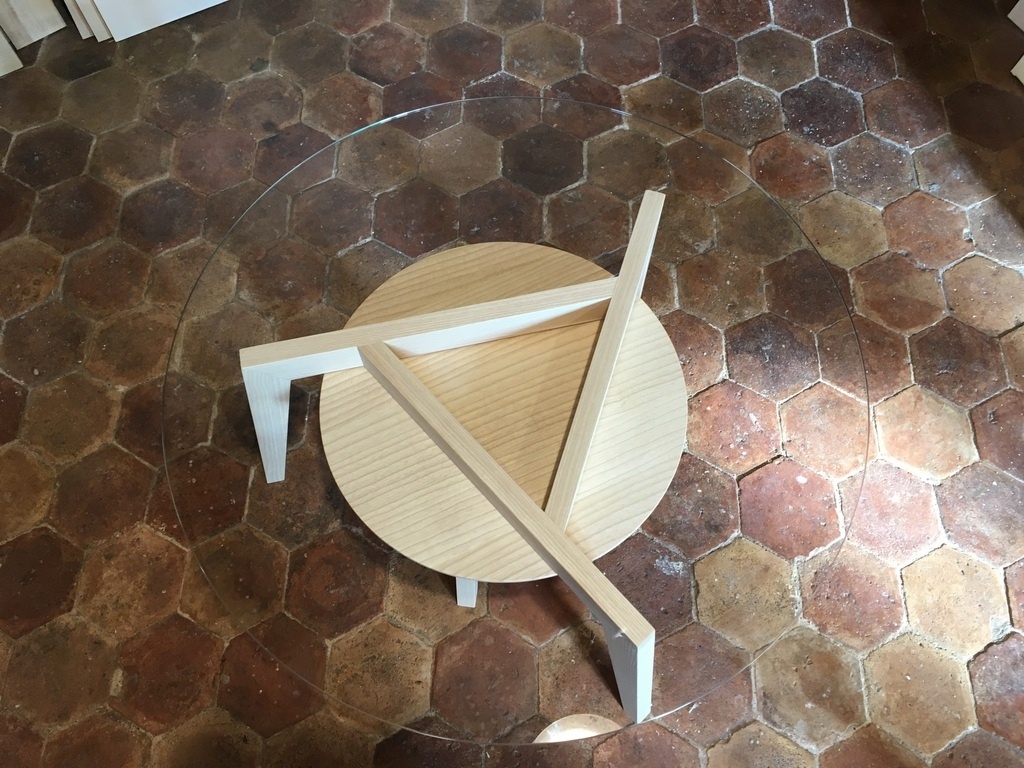

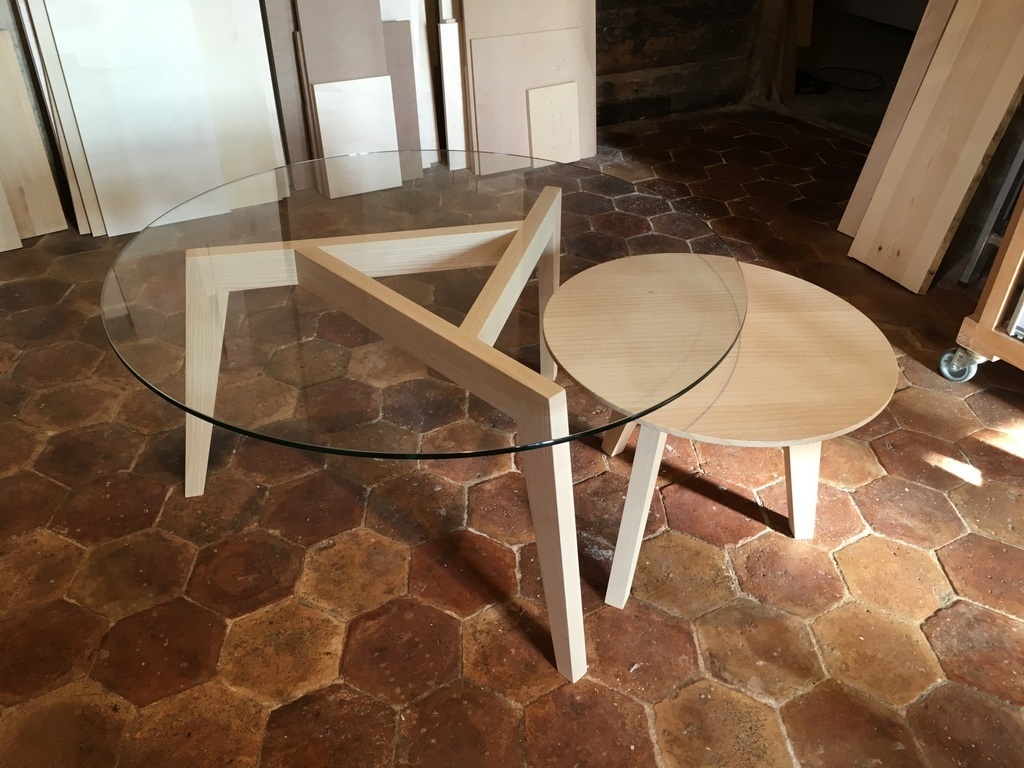

Après application de la finition (ici Rubio smoked 5%), voici un aperçu du résultat.

Publié Mis à jour

Partager

Videosurveillance...

Je constate qu'il se passe des choses dans l'atelier quand je ne suis pas là !
Si avec ça vous ne croyez toujours pas qu'un artisan peut donner vie à vos projets ...
