Ballon de foot

Ballon de foot
+

Comme pour exorciser ma phobie du foot ( il faut que j'en parle à mon psy🤐) je me suis lancé dans la fabrication de ce ballon. C'est un cadeau d'anniversaire pour un tonton footeux.
Bois de frêne pour les hexagones et bois de noyer pour les pentagones Dominotteuse et domino de 5 x30 pour l'assemblage.

Liste des articles

Mis à jour

Partager

Sciage des 20 hexagones

Gabarit de sciage

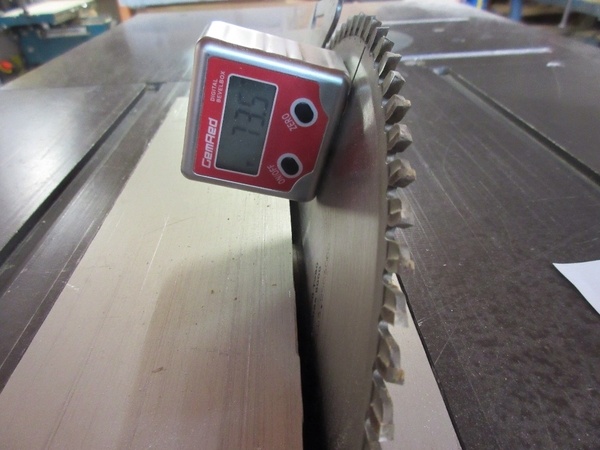

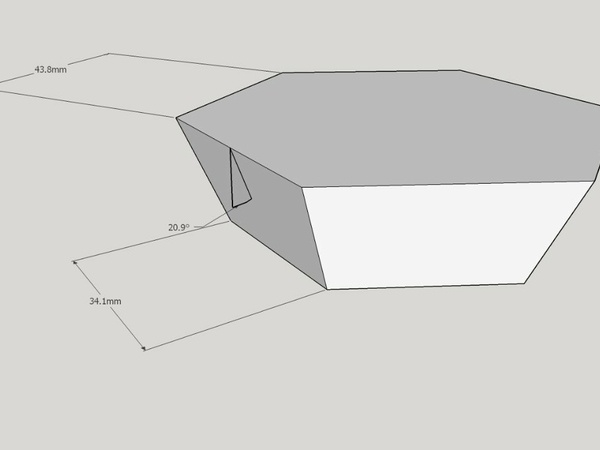

Je suis parti de d'une épaisseur de 22 mm en frêne il faut un angle de 138.2 entre 2 hexagones et un angle de 142.6 entre un hexagone et un pentagone. J'ai trouvé sur le net une formule qui permet de calculer la longueur de arrêtes en fonction du rayon de la balle : a=R/2.478.

Résultat

Publié Mis à jour

Partager

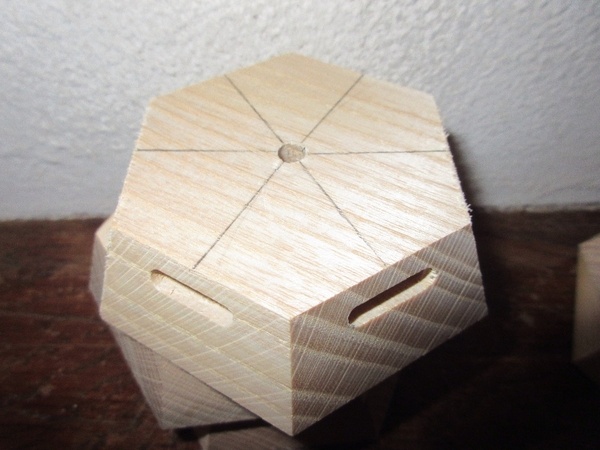

Fraisage des mortaises pour les dominos

Je suis parti sur des dominos de 5 x 30 avec l'idée de laisser un espace de 3 mm entre chaque hexagones.

Publié

Partager

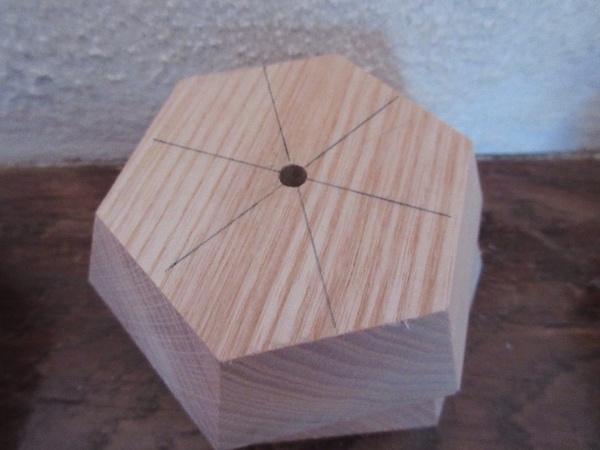

Façonnage des hexagones

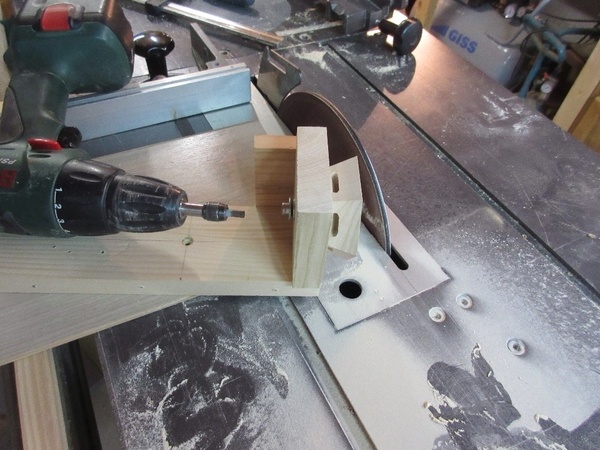

J'utilise ma sçie circulaire comme un lapidaire disque de 250 mm grain 100 avec un gabarit qui pivote sur un axe à 110 mm du l'abrasif. Une vis M6 btr en guise de queue de cochon me permet de faire tourner la pièce à l'aide d'une perceuse.

Assemblage à blanc

Pas mal!

Publié Mis à jour

Partager

Usinage des 12 pentagones

Même principe que pour les hexagones les angles différent un peu à voir sur le plan...

Publié

Partager

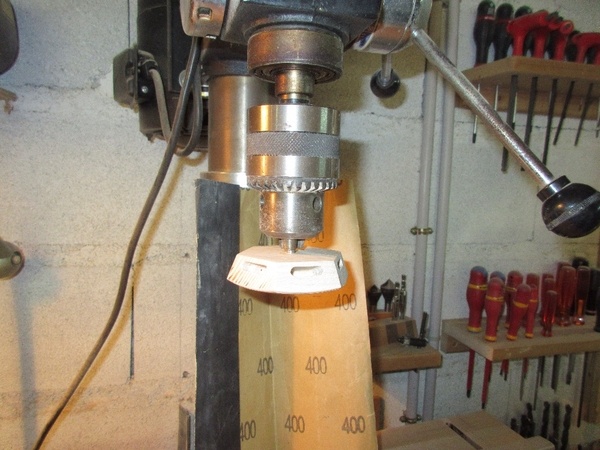

Ponçage fin

Je ponce au 400 pour enlever les traces du lapidaire. Toujours une vis de 6 comme queue de cochon mais cette fois sur la perceuse à colonne.

Publié Mis à jour

Partager

Finition

J'applique 2 couches de fondur et je lustre au coton.

Publié Mis à jour

Partager

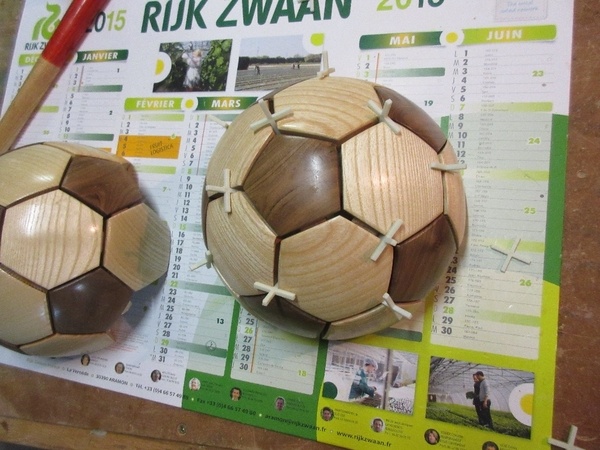

Assemblage

Je prévois d'assembler 2 demie-coques et après séchage assembler le tout...
Quelques jurons plus tard :

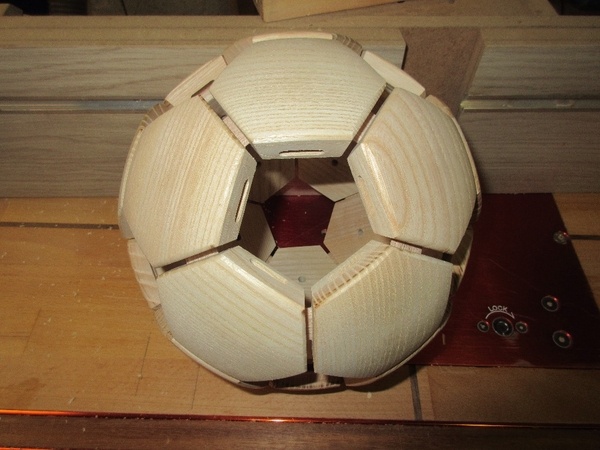

Ce n'est pas parfait mais ça ressemble quand même à un ballon de foot!
Pas facile d'emmancher tous les dominos j'aurais dû fraiser plus large quel c..😡

Publié Mis à jour

Partager

Assemblage suite et fin

Assembler les deux hémisphères c'est avéré plus compliqué que prévu. Rapidement j'ai compris qu'il n'était pas possible de mettre tous les dominos.J'aurai dû fraiser plus large que les dominos pour les hexagones équatoriaux 😠ça c'est fait...
Seuls les boiseux avertis peuvent s'en apercevoir mais bon.

Publié

Partager

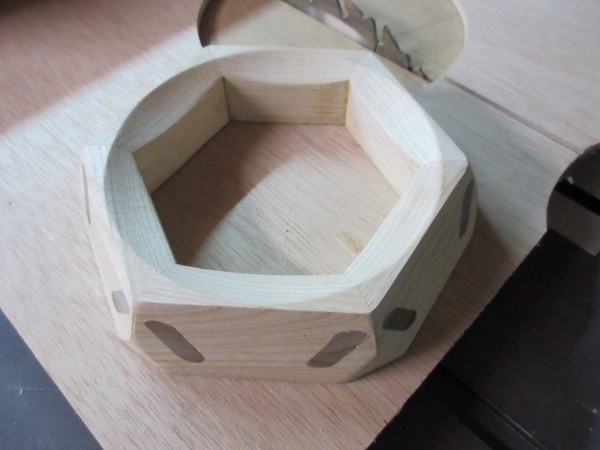

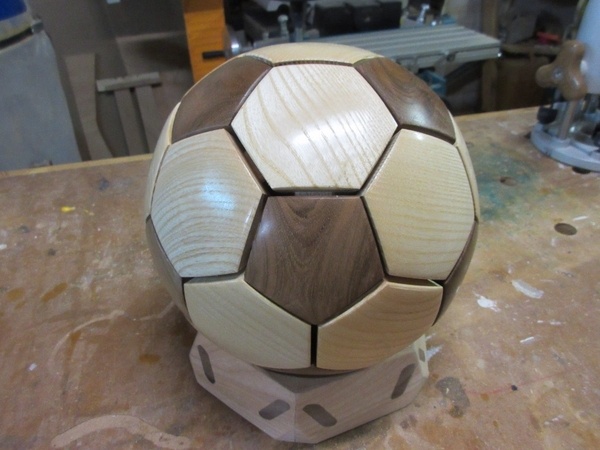

Le socle

Trop sphérique ce ballon ne reste pas en place. Il lui faut un support. J'ai imaginé une forme hexagonale en frêne assemblée avec des dominos apparents en noyer.

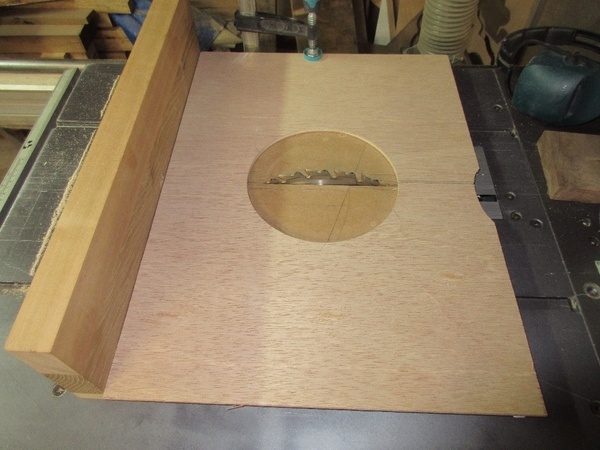

Le diamètre de mon ballon (environ 220 mm) étant proche de celui de la lame de ma scie (250 mm) j'ai eu l'idée de creuser mon socle à la sçie avec ce montage:

Publié
