Bonjour,
Je suis à la recherche de documentation, d'info, sur la bonne façon de concevoir la structure d'un meuble en bois massif.
Je ne vais pas réinventer la roue et je suppose qu'il y a bien des règles à respecter.
Tout d'abord les noms des pièces :

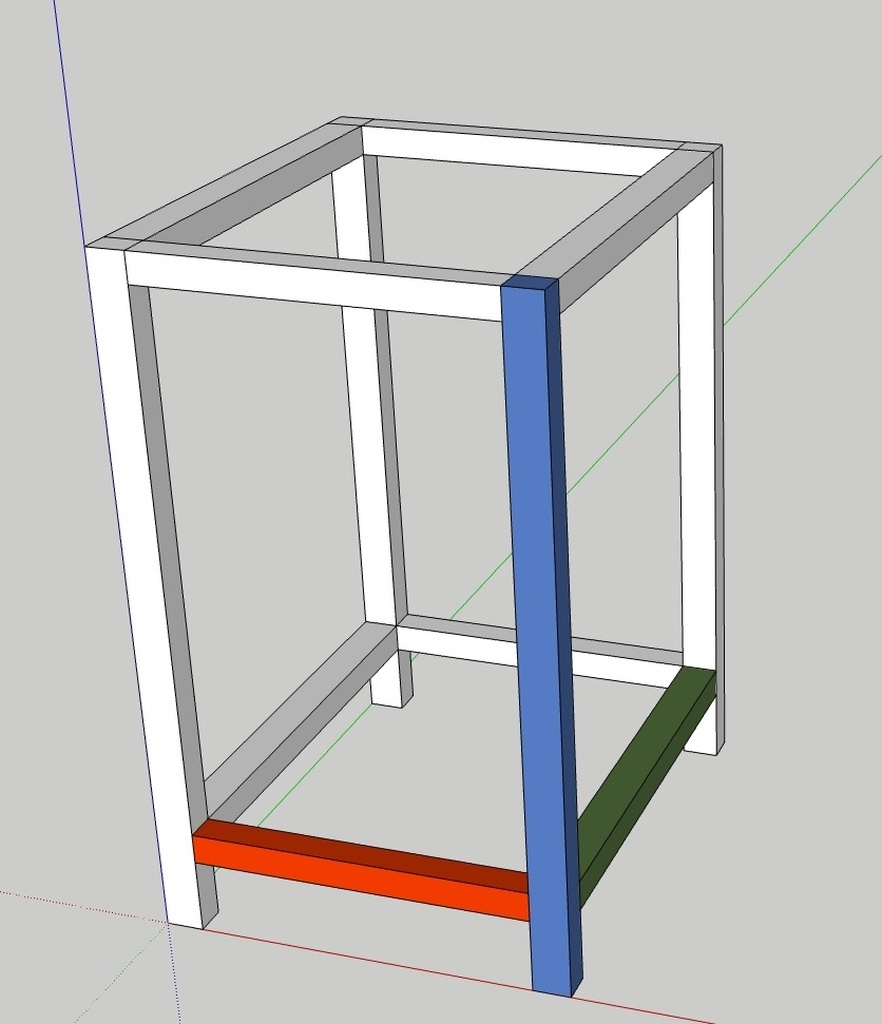

Si l'on considère que la pièce rouge est la façade du meuble et que la pièce verte la profondeur.
Quelle est le nom des pièces rouge, bleue et verte ?
Il me semble que la bleue est un montant
rouge et verte des traverses ? Il y a t'il un nom particulier pour différencier la rouge de la verte ?
Les solutions de fabrication :

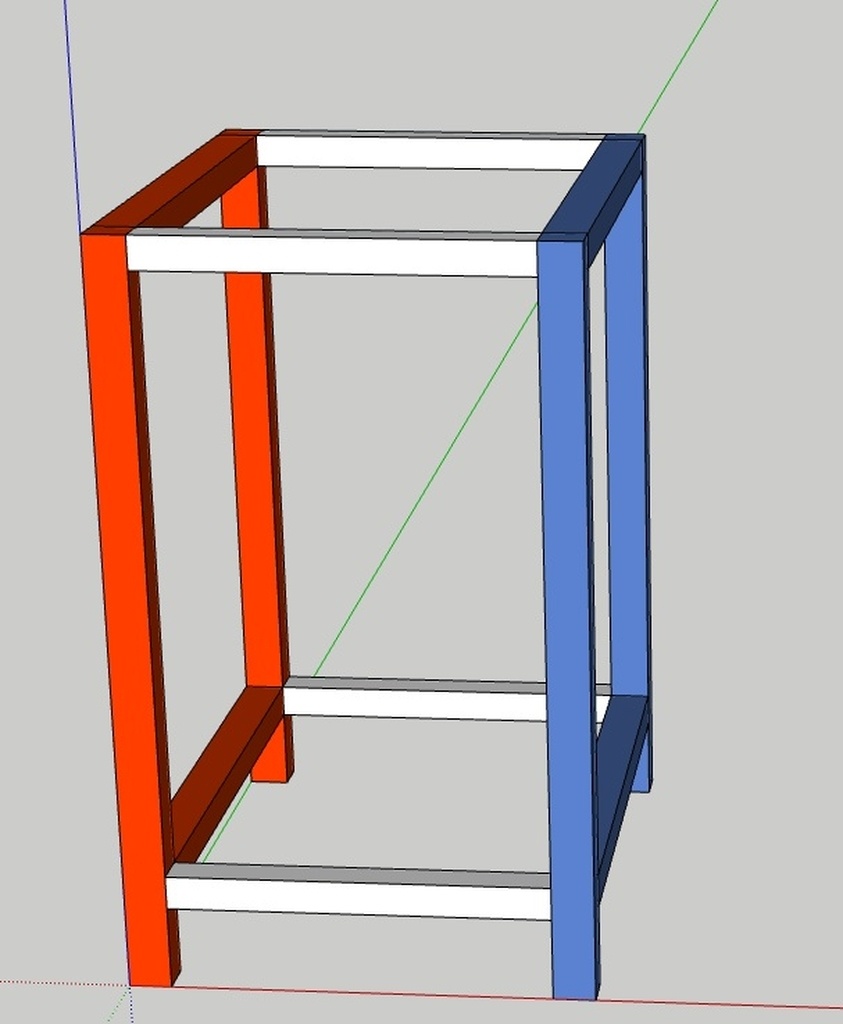

Faire le cadre rouge, puis le cadre bleu, puis on les attache ensemble avec les pièces blanches. C'est une solution mais est-ce la bonne, y en a t'il d'autre plus intelligente ou est ce que l'on s'en fout complétement ?

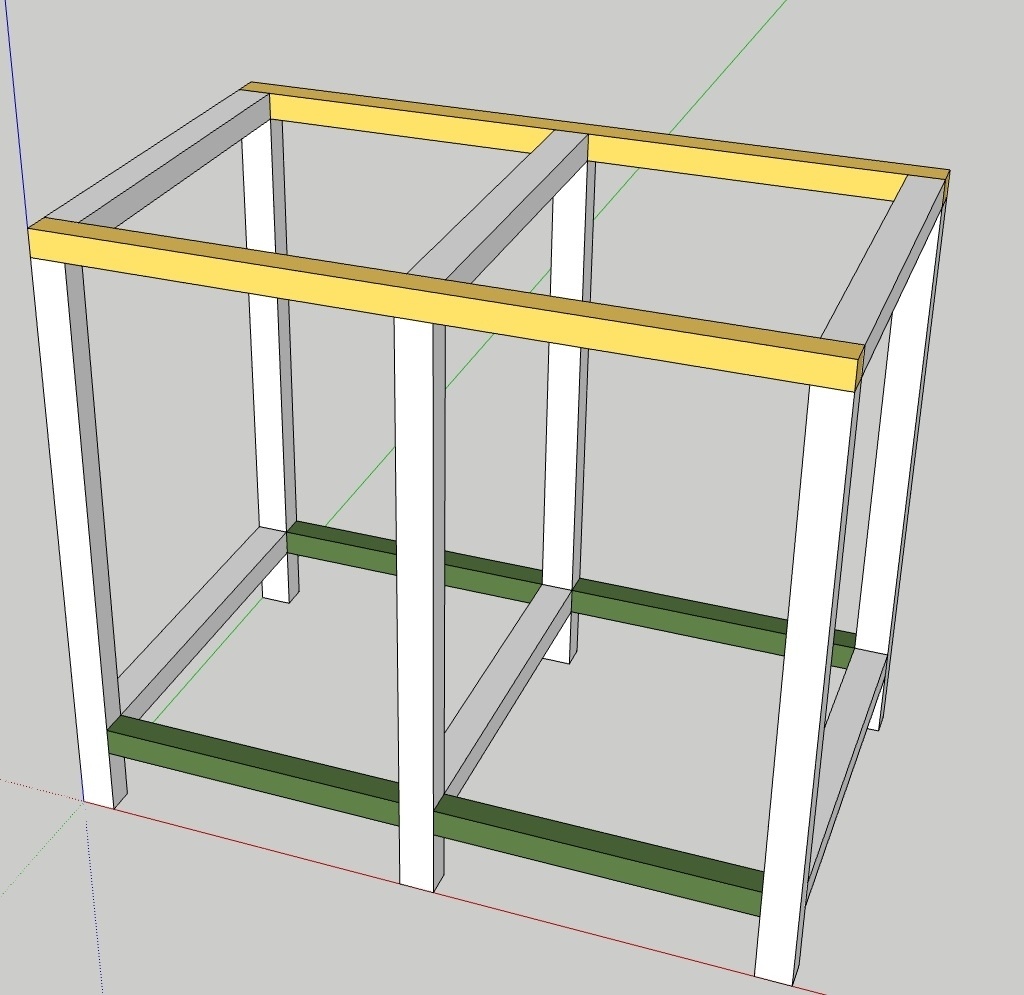

Le cas des meubles "double"
Privilégier la solution en jaune ou en vert ?
Les assemblages :
Quelle solution utiliser pour réaliser les assemblages ? Il y a des vis, la colle, les tourillons et les découpes tenon mortaise...

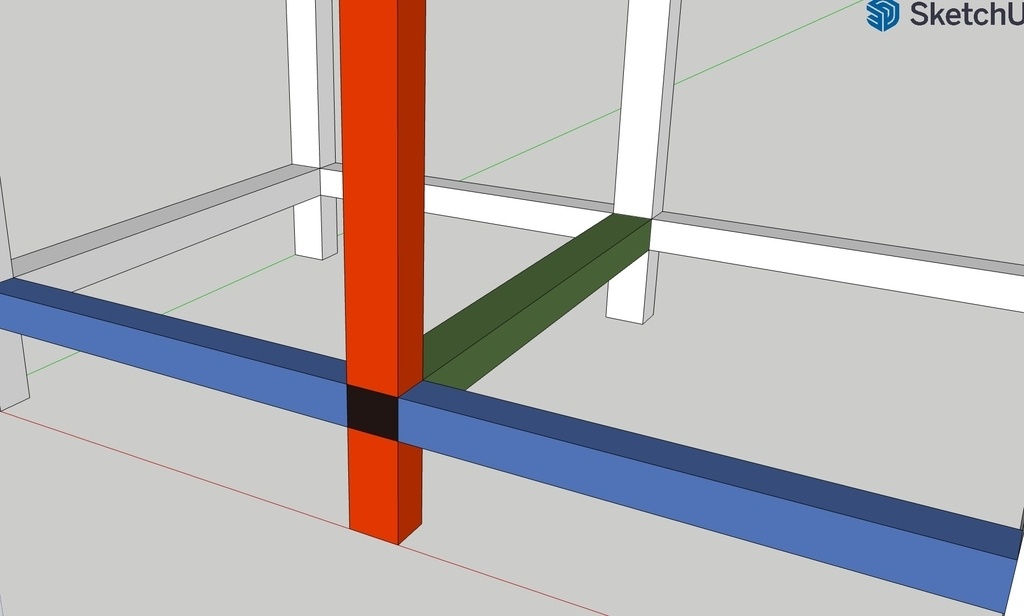

Ici on a 3 pièces de bois qui se rencontre.
Comment faire un tel assemblage sans vis apparente ?
Voilà pour le moment. Si il y a des pratiques à éviter ou des astuces je suis curieux de lire vos commentaires.
5 réponses
Il y a les livres de Didier Ternon qui sont des pas à pas qui expliquent la fabrication de meubles (commode, Buffet, table de chevet...). C'est du traditionnel avec des assemblages tenons mortaises mais c'est très bien détaillé, vec les schémas et plans cotés. Il est possible de s'en inspirer pour faire ses propres plans.
Bonsoir,
le "Dessin de construction du meuble" de Xavier Hosch, Jacques Hénaut, et Olivier Hamon pour les dernières éditions, chez Dunod.
C'est un basique bien complet et très abordable.
Si tu croises le "traité d'ébénisterie", de Lucien Chanson, aux editions Vial. tu as le droit de te laisser tenter...
Tout ce que tu recherches sera plus simple à trouver dans ce type d'ouvrage, sauf si un gentil membre de l'air du bois se sent de réinventer l'eau tiède...
Une fois ingurgité tout ce savoir, tu pourras t'en affranchir et inventer des assemblages encore plus pertinents et incroyables...
Bonne lecture.
Jean
Je valide ces deux références, riches en dessins
Il y a aussi
que l'on trouve facilement d'occasion, notamment sur Ebay, avec plus de texte et moins de dessins. Je ne sais pas ce qu'il vaut par rapport aux deux autres, mais je pense que c'est une référence valable.
Globalement, il y a peu d'ouvrages consacrés au meuble.
Sinon, avec un côté plus historique et moins orienté fabrication (quoique certains détails sont abordés, mais moins en profondeur), il y a les ourages de Havard (dont les livres, au passage, sont des objets absolument magnifiques):
Avec ma petite expérience :
Quelle est le nom des pièces rouge, bleue et verte ?
Montant et traverse
Faire le cadre rouge, puis le cadre bleu, puis on les attache ensemble avec les pièces blanches. C'est une solution mais est-ce la bonne, y en a t'il d'autre plus intelligente ou est ce que l'on s'en fout complétement ?
Oui c'est ok. Les traverses blanches sont celles qui sont les plus longues.
Privilégier la solution en jaune ou en vert ?
Je ne sais pas. J'ai fait une fois avec une longue traverse. Par contre on privilégie la mortaise sur le montant et le tenon sur la traverse.
Quelle solution utiliser pour réaliser les assemblages ? Il y a des vis, la colle, les tourillons et les découpes tenon mortaise...
Ici on a 3 pièces de bois qui se rencontre.
En fonction de ton expérience et de ton outillage.. Tenon/mortaise pour moi.
Tes interrogations sont légitimes mais je crois que le plus simple pour toi est de t'acheter un livre qui va te guider dans tes conceptions. Inutile d'en avoir 36, il faut juste bien choisir.
Personnellement j'ai beaucoup appris comme cela et à chaque réalisation tu te donnes un nouveau défi.
les principaux ont été cités, j'ajouterais la menuiserie l'essentiel de Robert Wearing aux Editions le vieux chêne
Les livres de Didier Tenon sont très bien documentés et les plans détaillés, il n'y a plus qu'à s en inspirer.
