BinouzZze

Petit Problème de charpente

Bonjour à tous,

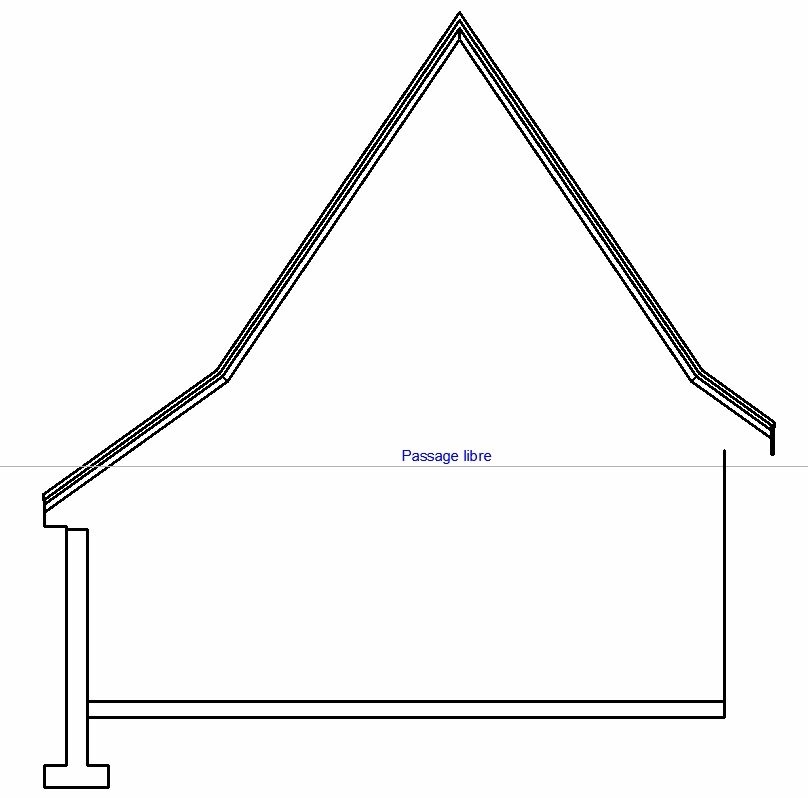

Aujourd'hui je suis confronté à un petit problème de charpente (cf. image ci dessous) je ne sais pas comment faire pour que la charpente tienne et que le plan soit cohérent. le projet c'est une extension de maison pour garer un transporteur (w) et stocker du bois de chauffage.

merci d’avance pour vos précieuse réponse.

ps: je suis en train de réaliser les pièces graphique pour le permis et aussi les plans plus précis pour le devis.

Mis à jour
sylvainlefrancomtois


hello , il faut nous montrer aussi les murs !! et nous donner des mesures !

la réponse de niouniou est juste , après les assemblages et les sections de bois c est autre chose , cela ne s improvise pas !

BinouzZze

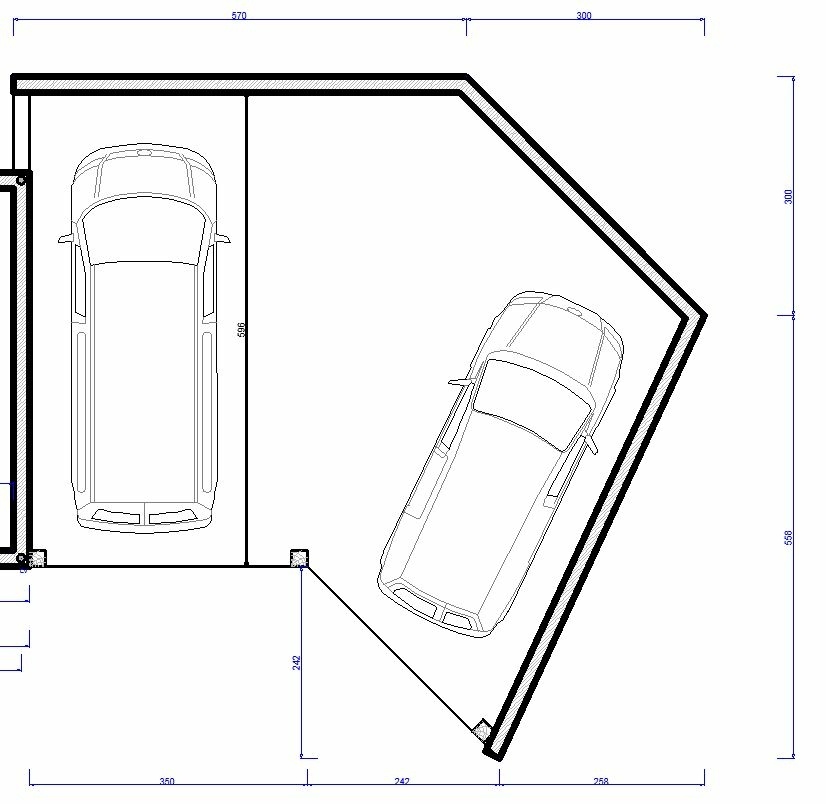

j'ai rajouter la vue en plan

sylvainlefrancomtois


y a t il un pignon ? ou c est en trois pans ?

Niouniou


Niveau charpente, tu pars sur du complexe, surtout si tu n'as jamais fait...

BinouzZze


le mur de Gauche et celui de droite c'est des pignons

sylvainlefrancomtois


ok , donc c est une ferme centrale en arêtier ! les noyaux au capot des voitures !

sylvainlefrancomtois


C est complexe !!! vaudrais mieux passer par un pro !

autre question , pourquoi la pente du toit si pentue ??

BinouzZze


c'est pour avoir une continuité dans la toiture par rapport a la maison

sanglier


pour avoir les mêmes pentes : faire le relevé de l'existant l'arêtier et la noue (rencontre des versants )vont recevoir les abouts de pannes sur leur joues :ça se trace (c'est pas au pif mais sketchup et internet sont là maintenant ) le box de gauche semble trop etroit ,sens d'ouverture de la petite porte ?... poteau beton entre portes de garage et linteaux beton ? ? ... pour un permis : plan masse ,situation ,façades, coupes et perspective paysagée d'insertion pour des devis entreprise precis ... (voir le maire Claude BAILLY :nous etions à l'ecole de dessin bâtiment L.N.T. 31 rue Cazin Boulogne/m année 60-61 habitait Etaples
sur le croquis de Niouniou l'entrait (tendu) ne peut supporter le poids le l'arba :prolonger le bas d'arba sur un apui maçonnerie ... chevrons toujours dans le sens de plus grande pente ... solivage prevu ? si long entrait le poinçon le soutient (tendu ) prevoir liens de faîtage (flexion et contreventement longitudinal )pentes trsfortes :section des pannes a voir pour le deversement
peut etre 2 fermes droites en plus ? ma charpente : c'est loin ....

sylvainlefrancomtois


ok !

Connectez-vous pour ajouter un commentaire.
?

4 réponses

2
Niouniou

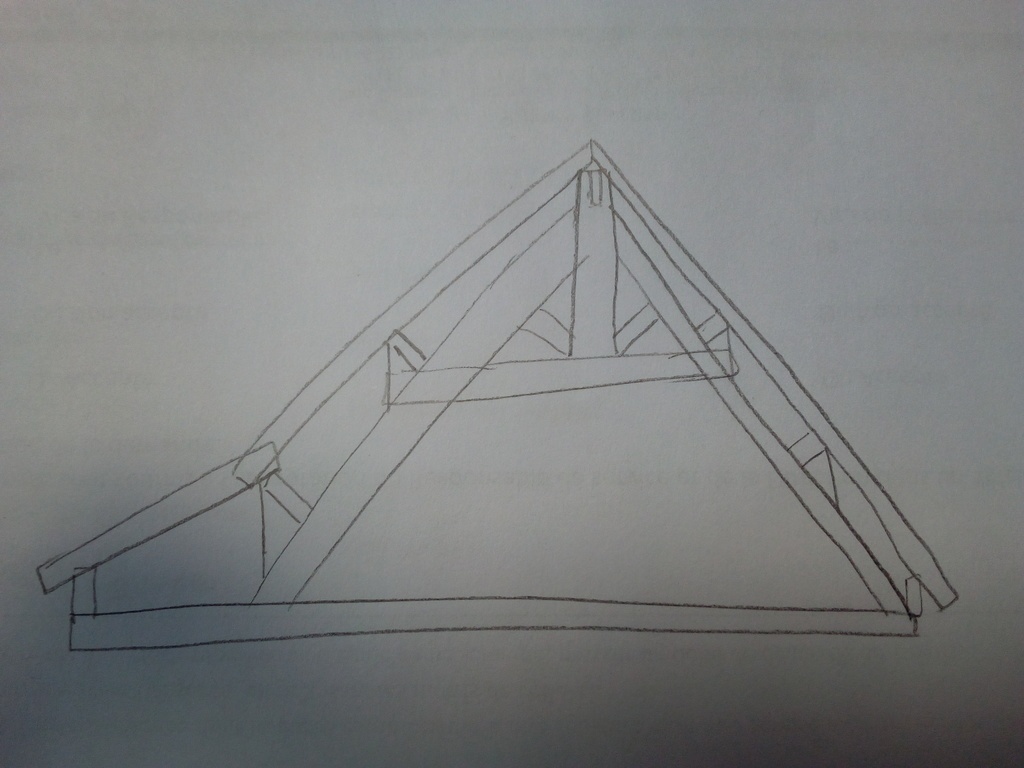

je ne suis pas charpentier, j'ai crobardé un truc qui me semble pas mal...
J'ai vu qu'après que tu avais mis un coyau (il me semble que ça s'appelle comme ça, l'accident de pente à droite) à droite, mais pareil qu'à gauche, tu remets une panne à l'endroit de ton accident de toiture et une sablière où tu veux que tes chevrons arrivent...
après, je ne vois aucune mesure sur ton croquis, mais il faudra sans doute des blochets entre tes arbalétriers et ton entrait (poutre horizontale qui est en bas)

Connectez-vous pour ajouter un commentaire.
0
philippe14

le mur de gauche est trop bas avec la chambrée de panne plus l arbalétrier cela va prendre de la place les coyaus sont obligatoire ou alors les faire plus petit

Connectez-vous pour ajouter un commentaire.
0
Maillien Michael

Bonjour,

au vu te ton croquis, tu vas avoir une ferme "d'arêtier-noue", et une rive libre en arêtier ainsi qu'une rive en tranchis biais. la ferme sera probablement à entrait retroussé avec jambes de force et blochets.
Rien de vraiment hyper-compliqué, mais il faut bien maîtriser les principe de dessins d'un arêtier et d'une noue.
Pour le tracé des différents chevrons, tu pourras retrouver tout ça sur la herse des versant.

Point de vue charpente, c'est un chouette boulot, par contre le couvreur va s'amuser avec les tuiles ;-)

bon courage,

Michael

Connectez-vous pour ajouter un commentaire.
0
Rascal

Bonjour,

Effectivement, ça sent l'arêtier et la noue avec toutes leurs complications...
Quelle couverture comptes tu mettre dessus?

BinouzZze


Ce sera des tuiles

etiennedesthuilliers


bonjour quelle type de tuiles? les tuiles ne pèsent pas toutes le même poids
en fonction du poids au mètre carre je vous dirait comment je vois la chose
bonne soirée

BinouzZze


pour les pannes c'est des koramic vieille panne 451
