Vincent Mathieu

Proportion porte 3 panneaux

Bonjour a tous!

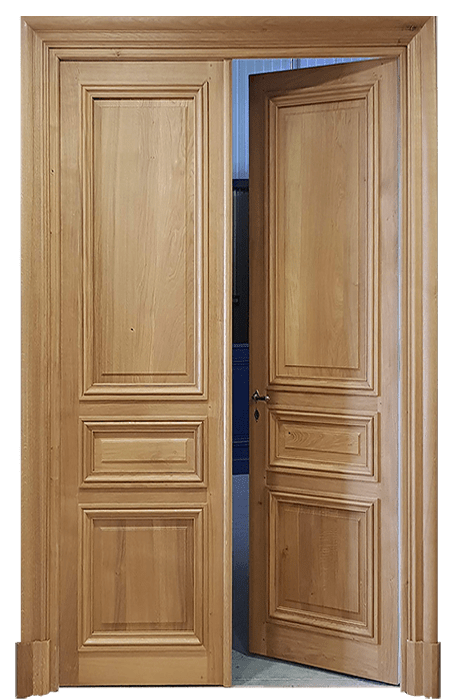

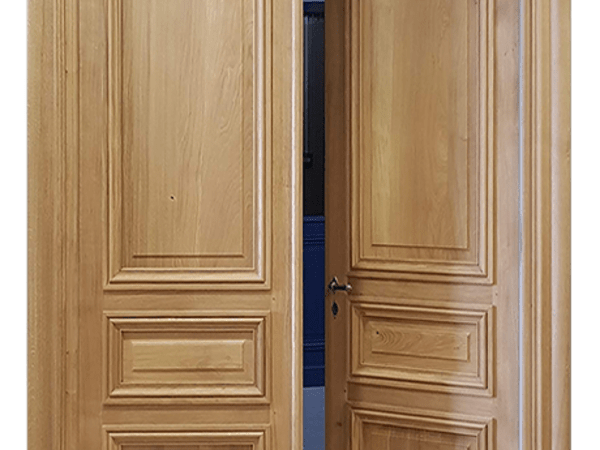

J'ai a réalisé trois portes du style de la photo jointe, j'ai toujours proportionné sur des modèles existants, je me demandais justement si il y avais une régle précise a appliquer. J'ai eu beau feuilleter mon livre sur le nombre d'or je n'ai rien trouvé sur les différentes hauteur de panneau.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

5
sylvainlefrancomtois
( Modifié )

hello je l'ai déjà dit plusieurs fois mais je retrouve pas ou !

montant de porte: 1/8 de la largeur totale de la porte
traverse haute = la largeur de montant
traverses intermédiaire = largeur traverse haute + une moulure
traverse basse = largeur de traverse haute X 1.618
montant intermédiaire = montant plus 1 moulure
traverse chantournée : partie la plus creuse = largeur de montants
panneau frise 12 à 15 cm vus
autres panneaux , 1/3 et 2/3 calculé dans le vide restants

il faut parfois tricher mais rester dans ces proportion (ex montant calculé à 117 mm arrondis à 115 ou 120 mm etc )

Je l'ai appris par cœur en apprentissage pour le petit cadre, grand cadre ! bonne cogitation 😉

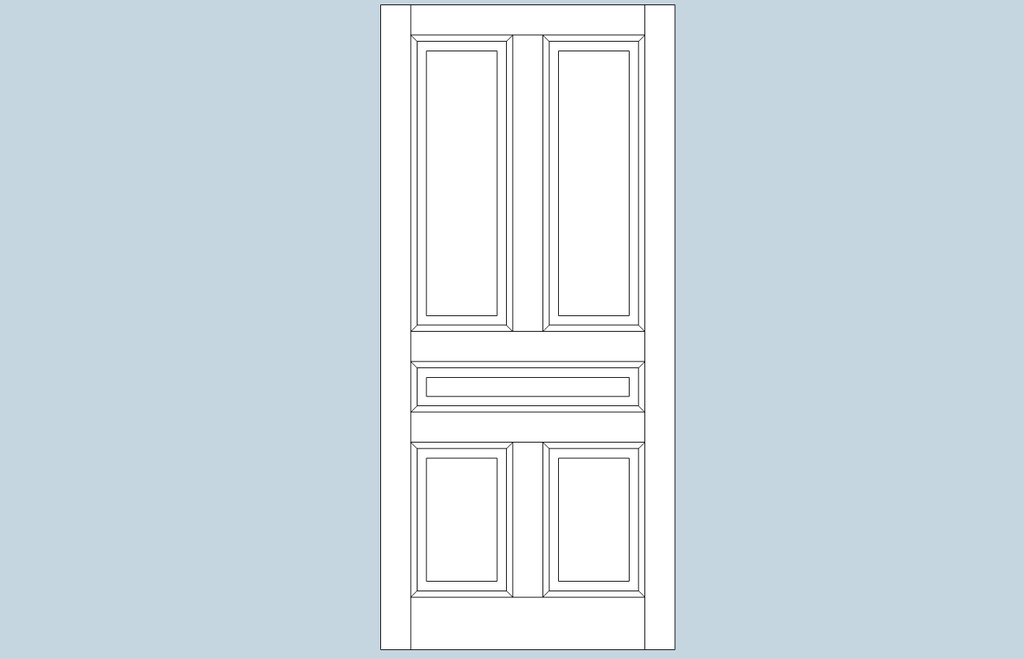

ci dessous une porte petit cadre de 2040 x 930 , calculée précisément par les proportions ci dessus !

Mis à jour
Stef64

C etait sur les belles portes de customcraftmenuiserie chef que l on avait eu le cour. 😉

Vincent Mathieu
( Modifié )

Merci sylvainlefrancomtois !

Décidément vous êtes toujours la quand l'on en a besoin!

Effectivement je tombe tres souvent entre 12 et 15cm pour la frise! Je pensais qu'il y avais une règle pour la calculer mais je vois que non!

À bientot pour une nouvelle leçon 😁

sylvainlefrancomtois

pitié dit moi tu !!!!!!!

Vincent Mathieu

Je vais essayer, désolé mais je préfére vouvoyer mes ainés! Donc quand tu dis montant intermédiaire, c'est valable pour le meneau d'un ouvrant a 4 panneaux? J'ai plutot tendance a l'affiner, tout comme les montants centraux d'une double porte d'ailleurs.

sylvainlefrancomtois
( Modifié )

Vincent Mathieu oui pas de soucis , les proportions sont une indication de base à l'apprentissage , après ton dessin d'étude est affiné selon le besoin besoin (design , copie , demande spécifique, impression ,style etc ...)

sylvainlefrancomtois
( Modifié )

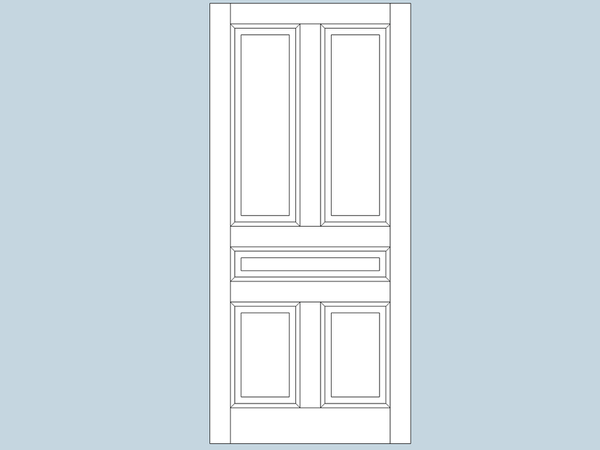

J ai ajouté un dessin de porte traditionnelle ,calculée précisément aux proportions 😉

Vincent Mathieu

Un grand merci!!! je vais ranger sa dans un coin de ma tête

trente six seb

Merci de ces informations sylvainlefrancomtois !
Et je vais aller voir le cour précédent du coup. ;-)

Connectez-vous pour ajouter un commentaire.
0
Bonbonveronbi

Bonsoir,
Super photo de portes.
Les proportions de ces portes que j'appelle portes de boiserie découlent de celles des lambris qui étaient dans les appartement du 18 eme . Elles sont codifiées très précisément par notre ami Roubo Il divise en gros les portes en trois catégorie de hauteurs.
Je vous donne des Éléments pour la première hauteur ( 7 à 9 pieds de hauteur soit de 2274 à 2923)
Les panneaux : on place le milieu de la traverse du dessus de la frise de la porte aligné avec la traverse haute de la frise du lambris. Ainsi la frise est placé elle fait 7 pouces 190 mm.
Montants 2 pouces 3 lignes 61 MM
traverse haute égale aux mts
traverse basse hauteur de plinthe des chambranles
traverses intermédiaires de 74 MM à 95 MM Evidemment ces portes avaient des serrures en appliques et il fallait prévoir la largeur en conséquence
moulures de 34 à 45 MM .
il est à noter que la moulure de la frise est souvent différente des autres elle fait à peu prés les 2/3 de la largeur de la frise.
Donc on voit que pour les petites portes on a des montants d'environs 61+34=94
Plus petit que ce que l'on fait actuellement, les plates bandes étaient beaucoup plus petites, les moulures en moyenne plus grande.
Sur la photo la plate bande est très grande par rapport à ce qui se faisait.
Nos anciens ne considéraient pas la porte seule mais intégrée avec le lambris. Roubo détaillé par le menu les proportions du lambris qui découle de la hauteur sous plafond (sous corniche). Pour faire une porte de tradition il faut donc lire roubo , visiter les châteaux et les musées.
Maintenant les hauteurs sous plafonds et la quincaillerie sont différentes donc à part pour les monuments historiques, des chantiers avec des hauteur un peu plus grandes Ces proportions ne sont peut être pas les plus adaptées.
Pour une porte normale je fait un dixième, puis un tracé régulateur avec le nombre d'or, je m' attache surtout aux proportions des panneaux qui me semble les plus lisibles pour l'observateur.

Connectez-vous pour ajouter un commentaire.
0
mjp

le panneau du milieu doit être plus haut .
