Damien05

Bonjour je recherche un logiciel compatible mac qui serai gratuit afin de crée des plan 2d & 3d

Bonjour a tous

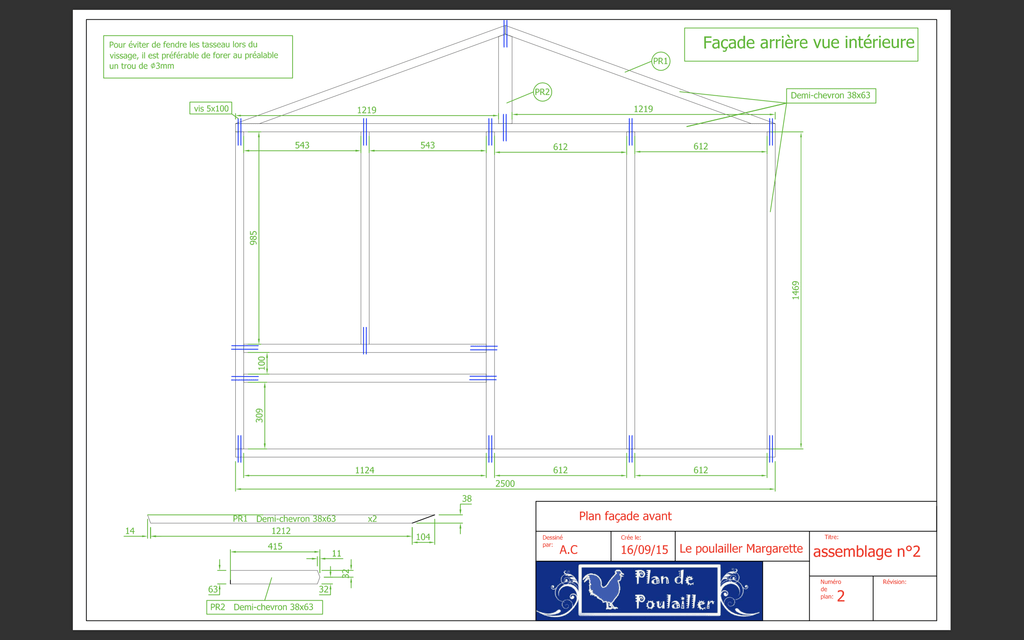

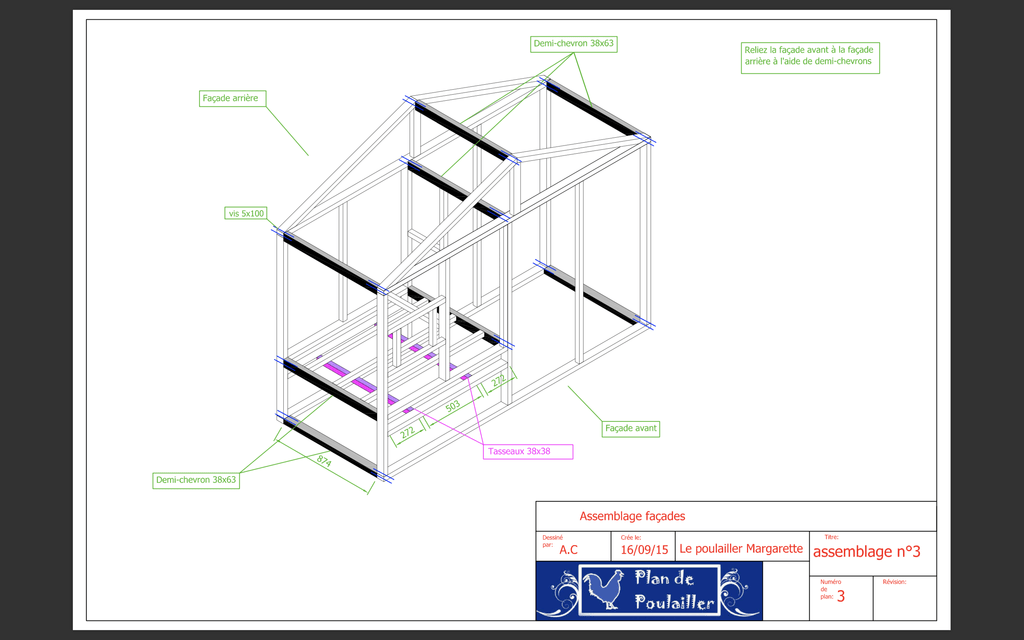

Je recherche un logiciel compatible mac pour crée mes propre plan en 2D et 3D afin de pouvoir faciliter la construction et la partage de meuble et de différente petite cabanes à poule ou lapin. J'ai trouvé des plans sur internet voici quelque photo, c'est ce genre de plan que je souhaiterai réaliser. Sortant de l'école des Compagnons Du Devoir Et Du Tour De France j'ai l’habitude de ce type de plan et nomenclature met sur papier et j'aimerai évoluer vers l'informatique

Merci d'avance pour votre aide

Damien05

Merci à tous pour vos réponses je vais essayer se que vous me proposer et j'adopterai se qui me convient le mieux

Connectez-vous pour ajouter un commentaire.
?

7 réponses

6
fred59

Bonjour Damien05,

alors sans hésitation je te conseillerai Sketchup tu peux obtenir de la 2D et méme à l echelle 1, mais c est un logiciel sur lequel on évolue en 3D principalement.
Ce logiciel est simple à comprendre (il faut tout de meme comprendre ses bases), mais une fois cela franchi on peut faire facilement des structures comme celles du poulailler.
La version gratuite est Sketchup 2017 (en francais)

Damien05

merci j'ai travaillé sur ce logiciel faut que je mis remette met je cherche plus a faire du 2D pour les faire mes plans afin de faire des fiche de débit

fred59
( Modifié )

il est possible d avoir tes débits à partir de plugin comme celui présenté sur BLB....
blb-bois.com/d...debit-mise-jour

Damien05

d'accord je vais essayer de prendre sa en main merci pour les informations

Boris Beaulant
( Modifié )

fred59 Le débit depuis Sketchup est aussi possible par le plugin OpenCutList :P

fred59

Bonjour
exact Boris .... le pire c est que je viens de l installer sur SU.
Et qu il est trés pratique à voir.... seulement je ne le maitrise pas encore, utilisant moins SU aussi par rapport au passé...

Connectez-vous pour ajouter un commentaire.
1
DewhitYoussef

Salut,

Je ne comptais pas répondre, car Sketchup est le plus simple pour ton besoin et les collègues l'ont déjà cité, en revanche, je m'étonne que personne n'ai parlé d'OpenCutList (qui est un complément gratuit de Sketchup) & qui te permet de générer ta fiche de débit, ainsi que du calepinage. & l'air du bois est le bon site puisque c'est Boris qui a développé l'outil.

Jean Galmot
( Modifié )

OpenCutList est un Plug et non un logiciel à part entière...via la demande de Damien05.

Connectez-vous pour ajouter un commentaire.
0
ced21

en logiciel CAO/DAO "catégorie pro", gratuit et compatible Mac, je ne connais que Fusion360 d'Autodesk, utilisable gratuitement pour les amateurs bricoleurs et pour les sociétés en deçà d'un certain chiffre d'affaires.
Par contre, il n'est pas spécifiquement orienté bois mais plutôt mécanique (équivalent Solidworks par exemple) et comme beaucoup de logiciel CAO moderne il est plus pensé pour une conception 3D que l'ont met en plan ensuite pour la fabrication.

Connectez-vous pour ajouter un commentaire.
0
ClaudeG

Bonjour Damien05,
j'utilisais et en fait utilise toujours Sketchup, mais je dessine mes nouveaux projets dans Freecad.
La prise en main de Freecad est plus diffficile, mais le logiciel permet des conceptions paramétrisées. Il est graduit et disponible pour plusieurs OS dont celui de Apple. Sketchup est intéressant et aisé à prendre en main, mais seule la version payante permet de travailler avec des surfaces courbes. Il génère beaucoup d'erreurs d'arrondie ce qui le rend frustrant sur des pièces de petites dimensions; en fait le logiciel est à l'origine un logiciel pour l'architecture.
On trouve freecad à cette adresse: freecadweb.org/?lang=fr
et on trouve un site de vidéo sur son utilisation à cette adresse: youtube.com/re...d&sp=CAI%3D.

Salutations!
Claude Girard

Connectez-vous pour ajouter un commentaire.
0
Bapak

Sinon dual boot avec un Windows pour faire tourner sema. C est ce que je fais .
Quand on est habitué à de tel programme dur de passer a sketch up

Connectez-vous pour ajouter un commentaire.
0
dneis

Pour le 2D, j'utilise LibreCAD.
J'aime bien les possibilités de cotation et la gestion des calques.
Il paraît que c'est proche d'AutoCAD.

Ça me suffit car je ne suis pas passé au dessin 3D, je suis plutôt vieux jeu 😉.

Connectez-vous pour ajouter un commentaire.
0
Leon

Pas mieux que la réponse, Sketchup est gratuit même la dernière version 2019 et en français, y'a plein de tuto, et avec les plugins tu peux avoir tes fiches de débite et tes plans 2D avec toutes les côtes de toutes tes pièces. Il me semble que c'est le logiciel qui est le plus utilisé dans la menuiserie. Pour du calepinage de panneau, là il faut se tourner vers autre chose.

Eric25

Le plungin de Boris "open cut list" permet de faire du calpinage avec Sketchup.
Il y a aussi un plugin de calpinage dispo sur le site de BLB-Bois.

Connectez-vous pour ajouter un commentaire.
