Résistance mécanique fauteuil

Salut a tous,

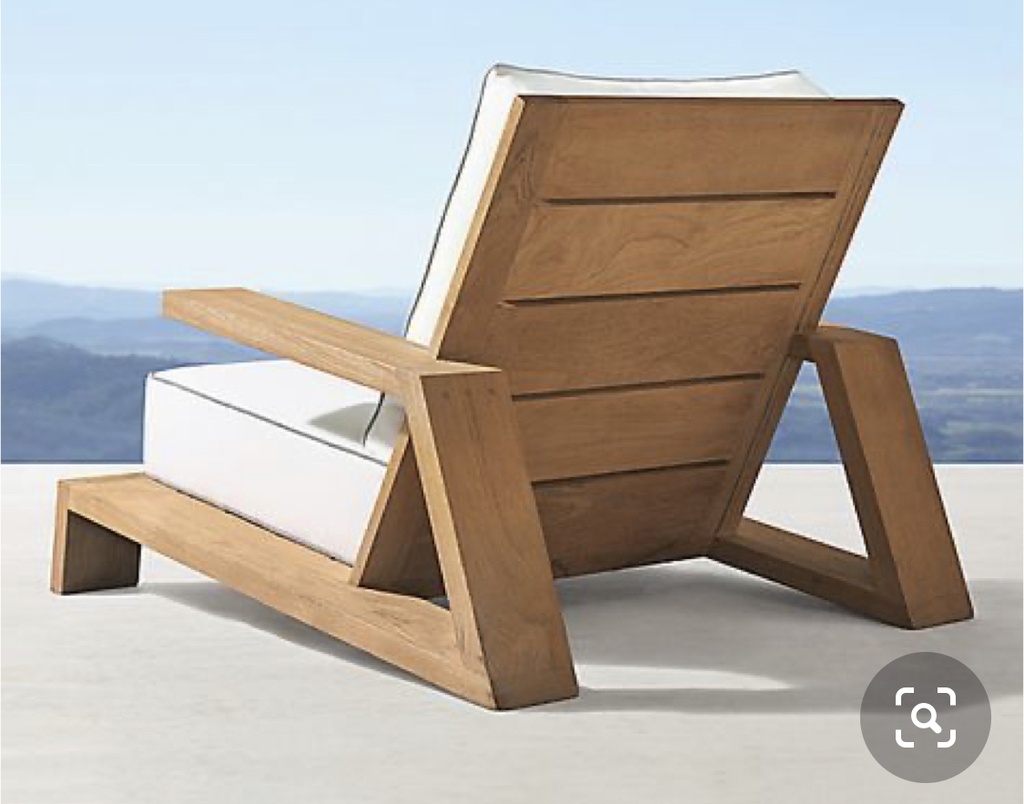

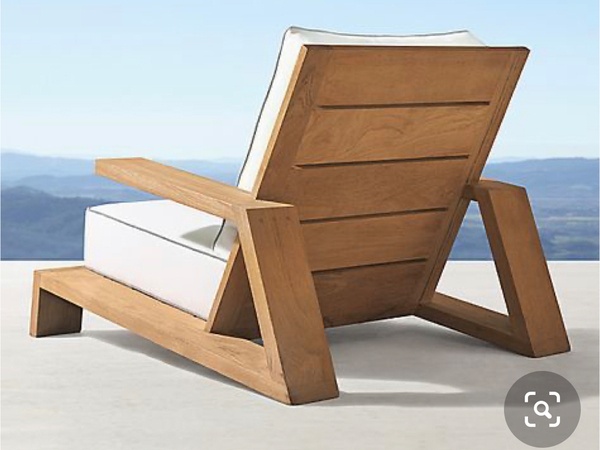

J'ai repéré ce modele sur pinterest qui m'intéresse beaucoup.
Seulement j'ai un doute sur la résistance mécanique. J'ai l'impression que les traverses horizontales basses ne demandent qu'a fléchir.🤔

Qu'en pensez vous ?

Folgansky
( Modifié )

En voyant l'image j'ai cru à un nouveau sujet autour de la tenségrité ^^

glaude

Bonjour
Libre à toi de prolonger au sol les montants du dossier. Dans l'idée ou tu penses le fabriquer

Boris Beaulant
( Modifié )

Je me suis permis de rechercher un peu la source. Et il y a d'autres images qui montrent un peu mieux la géométrie.

restorationhar...yId=cat16250001

Bon, et en même temps, à 2595$, j'espère que ça tient ...

Mike0411
( Modifié )

Boris Beaulant 😲oui je l'espère aussi !
En même temps il existe plein de creations belles et chères inutilisables car trop inconfortable ou fragile 🤓
Simple curiosité tu as utilisé la recherche par image pour retrouver la source ?

Boris Beaulant

Simple curiosité tu as utilisé la recherche par image pour retrouver la source ?

Oui, le petit bouton en bas des images :)

Mike0411
( Modifié )

Boris Beaulant ah ben oui j'y pense jamais a celui la !

Connectez-vous pour ajouter un commentaire.
?

7 réponses

4
Boris Beaulant
( Modifié )

Dans les épaisseurs qu'on semble lire sur la photo par rapport aux proportions d'ensemble, je dirais qu'au pire tu as une petite flexion (mais ça donne du mou, c'est pas mal).
Je pense qu'en l'état, ça ne cassera pas.
Sans compter que ça ne peut fléchir que sur 2/3 du longeron, parce que la fin est un triangle. Donc indéformable.
A vue de nez, y a un gros 50-55 cm d'assise ... donc, oui, en 30mm, ça supportera le poids d'un homme, largement.
D'autant plus que tu as toujours les jambes au sol, donc, c'est 2/3 du bonhomme qui doit peser là dessus. (à moins de mettre les 4 fers en l'air ... hihi)

C'est plus sur les accoudoirs que j'aurai des doutes. Si tu veux t'extirper de là dedans en mettant tout ton poids dessus :)
En effet la prise est accoudoirs est assez courte par rapport au bras de levier qu'ils représentent.

Joli design, par contre, je comprends qu'il te fasse de l'oeil !

Mis à jour
Oak
Je suis d'accord

Exact. Si je devais le réaliser en lisse ossature bois 45/145 ça tiendrais.

Les accoudoirs semblent être plus sujets à ballotage.

stefdefoot
Je suis d'accord

J'allais dire pareil :D

Mike0411
( Modifié )

Merci Boris Beaulant !En effet cette "triangulation" est intéressante pour la tenue mécanique mais il va falloir soigner les assemblages ! Oui les accoudoirs aussi font un peu peur...

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois
( Modifié )

hello faire les accoudoirs en lamellé collé en une pièce jusqu'aux longerons assemblé a queues d’arondes ,serait un bel exercice !

D'ailleurs s'inspirer de la forme et le faire complètement en pièces lamellées et assemblées serait top design !

façon alvar aalto google.com/sea...37&biw=1920

Mis à jour
Mike0411
( Modifié )

Merci sylvainlefrancomtois ! j'ai aussi vu ces modèles mais de brulons pas les étapes de l'enseignement 😅

Connectez-vous pour ajouter un commentaire.
0
Zorro

Je me permets de compléter les réponses déjà apportées en faisant le lien avec une question que j'ai posé il y a quelques temps, et qui concernait ce même modèle. J'avais reçu de précieux conseils :

Mike0411
( Modifié )

Merci Zorro ! je vais lire les réponses attentivement ;)

Connectez-vous pour ajouter un commentaire.
0
stefdefoot

Très joli! ça me donne des idées aussi ;-)
Par contre si je devais le faire, je ferai reposer les traverses basses sur les pieds pour un meilleur support de l'ensemble. Car comme c'est fait la, ce sont les vis qui soutiennent les traverses...

Connectez-vous pour ajouter un commentaire.
0
dneis

Tu peux te faire ta propre expérience.

Tu prends une planche de dimensions approchantes, tu la pose sur deux plots, tu montes dessus et tu décides si c'est assez résistant ou pas.

Mon sommier et en planches de palette (résineux), d'épaisseur ~17mm, longueur entre appuis ~600mm et largeur des planches ~80mm. Je tiens debout régulièrement sur une planche et ça n'a toujours pas craqué.

Greg La bidouille

Excellente méthode! J'ai fait exactement pareil pour mon sommier, lattes de frêne de 80x18x600 posées entre deux plots au milieu de l'atelier et moi debout dessus pour voir la flèche... Comme dans tout dimensionnement ce ne sont pas les charges courantes le problème, mais la bonne évaluation des charges exceptionnelles (je m'assoie sur l'accoudoir, je tire dessus comme une vache pour me lever après la sieste ...)

Mike0411
( Modifié )

Merci dneis !oui c'est une idée. rien ne vaut un prototype quel qu'il soit ;)

Connectez-vous pour ajouter un commentaire.
0
LeSonneur
( Modifié )

Bonjour,
Étant étudiant en génie civil, la traverse du bas ne devrait pas avoir une flèche trop importante. Sachez que si vous doublez l'épaisseur de la traverse, vous multipliez la résistance à la flexion par 4. Je pense que Mr Beaulant a raison, une épaisseur de 3 cm sera suffisante, la flèche n'entrainera pas la "plastification" de la traverse inférieur, ce qui veut dire que le morceau de bois résistera au poids d'une personne. En revanche les accoudoirs sont juste décoratif, il ne faut pas s'appuyer dessus ou à peine. Deux solutions s'offrent à vous, la première augmenter l'épaisseur des accoudoirs à la base de l'assemblage pour renforcer ce dernier, la seconde serait de renforcer les accoudoirs avec un morceau de bois, soit à l'extrémité libre, soit une dizaines de centimètre avant l'extrémité.

Je vous souhaite une bonne continuation.
P.S. Pourriez vous envoyer une petite photo dès que vous aurez terminer.

Mis à jour
Kentaro

Le problème des accoudoirs, ce n'est pas vraiment leur épaisseur, mais la jonction avec la partie arrière. Augmenter l'épaisseur de l'accoudoir ne servira pas à grand chose. Ce qu'il faut, c'est rigidifier l'assemblage à l'arrière, par un contrefort en dessous.

Kentaro
( Modifié )

LeSonneur En ce qui concerne la raideur d'une poutre, il me semble que cela dépend de l'inertie de la section.

Pour un poutre rectangulaire, cette inertie est égale à épaisseur^3 x largeur (moment quadratique)

Donc, si on double l'épaisseur, on multiplie la raideur à 8.

xr6805.fr/scho...dra/quadrat.htm

LeSonneur
( Modifié )

Pour votre premier commentaire, vous avez raison, l'assemblage doit être renforcé, je me suis mal exprimé, j'ai donc corrigé mon erreur. Je parle de la flexion et non de la rigidité lorsque l'on double l'épaisseur d'une poutre, le moment de flexion max est bien multiplier par 4.
La formule pour calculer la contrainte sur la face inférieur ou supérieur (intrados et extrados) est la suivante :
Contrainte = (Moment / Inertie) * épaisseur de la poutre divisé par 2

l'inertie = moment quadratique, pour une poutre rectangulaire (b*h^3)/12

Kentaro
( Modifié )

LeSonneur On va reprendre les bases... 😉

Pour une poutre entre deux appuis, la flèche est

  • fonction du cube de la longueur,
  • fonction de l'inverse du module de Young (rigidité intrinsèque du matériaux),
  • fonction de l'inverse du moment d'inertie.

Et le moment d'inertie ou moment quadratique est pour une poutre rectangulaire de (b*h^3)/12

Donc de donc...

quand on double l'épaisseur d'une poutre, on diminue la flèche (ou on augmente la raideur), de 8 fois (2^3).

julienbouche

Pour renforcer l'assemblage du bras, ne peut-on pas prolonger le dossier de chaque côté afin qu'il reprenne une partie de l'effort ?

sylvainlefrancomtois
( Modifié )

hello faire les accoudoirs en lamellé collé en une pièce jusqu'aux longerons assemblé a queues d’arondes ,serait un bel exercice !

D'ailleurs s'inspirer de la forme et le faire complètement en pièces lamellées et assemblées serait top design !

Mike0411
( Modifié )

Merci LeSonneur ! Merci pour ton avis. Pour les photos ne s'emballons pas, nous en sommes aux soupçons des prémisses d'un projet 😄

Connectez-vous pour ajouter un commentaire.
0
Kentaro

Ce modèle me fait aussi de l'oeil depuis longtemps.

Il est vrai que tout le poids repose sur les longerons inclinés. Avec du 30 d'épais, je pense que cela ne cassera pas...
Si tu veux renforcer, tu peux toujours mettre un renfort longitudinal en dessous, pour faire un T, qui ne se verra pas.

Mike0411
( Modifié )

Merci Kentaro ! Oui on a l'avantage d'un fauteuil bas

Folgansky
( Modifié )

Le renfort a-t-il besoin d'être sur une certaine portion le long de l'accoudoir?
Un triangle inséré par dessous au niveau de l'assemblage serait-il suffisant à votre avis?

Kentaro
( Modifié )

Folgansky Je parlais d'un renfort sous le longeron du bas, celui qui supporte tout le fauteuil.

Pour renforcer l'assemblage de l'accoudoir, personnellement, j'insérerais une équerre dans le bois, qui serait invisible.

Folgansky

Ah oui je comprends mieux, deux points éclaircis en un, merci

Connectez-vous pour ajouter un commentaire.
