Nekoswoodshop

Assemblage démontable d'onglet avec domino / vis sans tête ?

Bonjour les boiseux !

Je souhaite faire une commode démontable avec des assemblage d'onglets démontables (et assez esthétiques)
Comme je pense utiliser des panneaux de 32mm je me disais qu'il était possible d'utiliser des dominos chevillés par des vis sans tête (via un petit gabarit pour placer la vis perpendiculairement dans le domino).

Avez vous déjà utilisé ce type d'assemblage ? (domino chevillé par quincaillerie)
Pensez vous qu'il soit solide dans le temps ?

Merci d'avance !

trente six seb
( Modifié )

Question bête, mais pourquoi ne pas prendre le système de Domino démontable ?
Existe il la possibilité de les acheter à l'unité ?

Nekoswoodshop

J'y avais pensé dans un premier temps, cependant il ne permet pas de faire les angles de 45° (uniquement 90 e 180).
Après oui il est trouvable en petit lot (100 unités) mais il faut acheter le foret de 15 et le gabarit correspondant.

trente six seb

Ah oui, il faut en avoir l'utilité.
Tu pourrais faire un schéma de ce que tu veux ? J'ai du mal à visualiser.

Nekoswoodshop

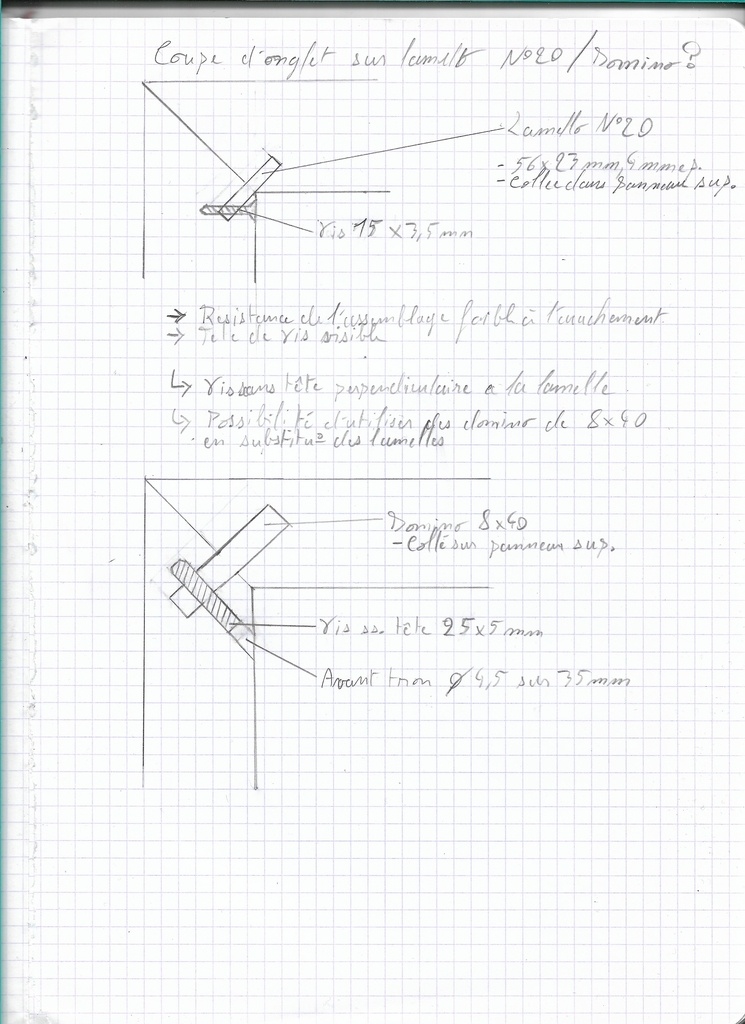

Voila pour le schema Seb (celui du bas),

Je m'y connais encore mal en dessin technique mais j'y travail.

je pense tester l'assemblage sous peu il faut que je trouve des vis sans tête.

Oak
trente six seb

Nekoswoodshop ah oui, sinon, un onglet verrouillé ferait le job. mais il faut trouver les outils.

Nekoswoodshop

Oak Nickel !Je vais aller voir ca j'en ai un pas loin de chez moi !

Nekoswoodshop

trente six seb L'onglet verouillé ? je ne connais pas encore, je vais me renseigner !

Nekoswoodshop

Merci pour vos réponses !

trente six seb

Nekoswoodshop c'est ça : outillage2000....verrouille.html

ça existe pour toupie ou défonceuse.
Renseigne toi, c'est un peu casse bonbon à régler mais c'est efficace.

Nekoswoodshop

trente six seb Ca m'a l'air bien sympa ! A essayer à l'occasion en version défonceuse sous table !

trente six seb

On trouve des vidéos pour le réglage sur You tube.

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
EstOuest

Pour résoudre autrement ta contrainte, Si tu trouves une Lamello Zeta, essaie les clamex. J’ai été bluffé par la résistance de cet assemblage qui permet le démontage.

Nekoswoodshop

Oui avoir la zeta serait l'ideal pour ce genre d'assemblage mais comme je viens d'aquerir la df700 je me vois mal investir tout de suite dans une nouvelle machine !

Nekoswoodshop

Merci EstOuest !

Yvon Rolland
( Modifié )

Ah, oui ! Idée très intéressante, en effet. Je n'y avais pas pensé... même si nous avons une Lamello Zeta, dans mon entreprise. Mais nous l'utilisons surtout pour des "Tenso", nous n'avons utilisé des "Clamex" qu'en peu d'occasion, mais c'est effectivement une solution intéressante et discrète, comme tu sembles le souhaiter.
Si tu ne veux (ou ne peut) pas acheter, peut-être as tu un collègue ou confrère à qui l'emprunter ? Ou alors, si tu es un client fidèle chez ton revendeur d'outillage, montre toi intéressé par cette machine... et demande si tu peux en faire un essai, quelques jours 😯😄
C'est une astuce qui peut rendre des services, parfois 😉

Nekoswoodshop

Malheureusement mon réseau est encore peu développé par ici, et bien que j'ai un bon contact avec mon outilleur, il reste trop généraliste et ne dispose pas de cette machine !
Ca va être système D pour cette fois, mais je regarde la zeta avec de plus en plus d'intéret !

Connectez-vous pour ajouter un commentaire.
1
Yvon Rolland

Je ne vois pas bien la raison et l'intérêt de réaliser ce meuble de manière démontable, une commode étant, dans ses dimensions habituelles, d'un format tout de même assez réduit pour permettre ses éventuels déplacements... Mais, supposons que tu aies de bonnes raisons !

Si j'ai eu l'occasion de réaliser certains mobiliers démontables, à l'aide de quincailleries conçues à cet effet, je ne me souviens pas avoir eu le faire pour des assemblages en coupes d'onglet, comme le principe qui t'intéresse.
De tels assemblages, s'ils sont collés, doivent être parfaitement jointif, pour limiter des risques de détérioration des arrêtes à 45°, au moindre petit choc. Mais même avec un principe d'assemblages démontable de qualité, ces arrêtes restent fragiles, par rapport à une version parfaitement assemblée et collée, le collage participant à la constitution d'une arrête "faisant bloc" à 90°
Mais alors, avec un tel système de dominos chevillés, (que n'ai jamais utilisé de la sorte, ni même imaginé), je ne donne pas cher de ces arrêtes après quelques temps d'utilisation, sans même parler d'éventuels montages et démontages et déménagements entre deux. Si ton principe reprend l'idée de "chevillage à tire", mais en version miniaturisée, sa résistance, ainsi que sa capacité à assurer un bon serrage de ces assemblages en sera dans les mêmes proportions miniaturisée !

Donc, pour répondre à ta question, je ne pense clairement que ça soit solide, sans même aller très loin, dans le temps. Pour un tel principe, il ne serait d'ailleurs pas bien compliqué de réaliser une pièce d'essai, de façon à constater par toi-même sa résistance. Souvent, de tels essais ou prototypes aident à valider (ou pas) des solutions techniques

Nekoswoodshop

Merci Yvon Rolland !

Je n'ai pas le choix pour ce meuble il me faudra impérativment du démontable.

Comme tu le dit, les angles doivents être particulierments fragiles (mêmesi j'arrive à assembler le tout avec un chevillage domino).

Je vais faire un prototype de l'assemblage histoire de me convaincre d'abandonner ou de creuser l'idée !

Connectez-vous pour ajouter un commentaire.
