Lurem C260n (parce que plus tard le lien vers l'annonce lbc n'existera plus) !
Roh, il est magnifique !
Très jolie boite.

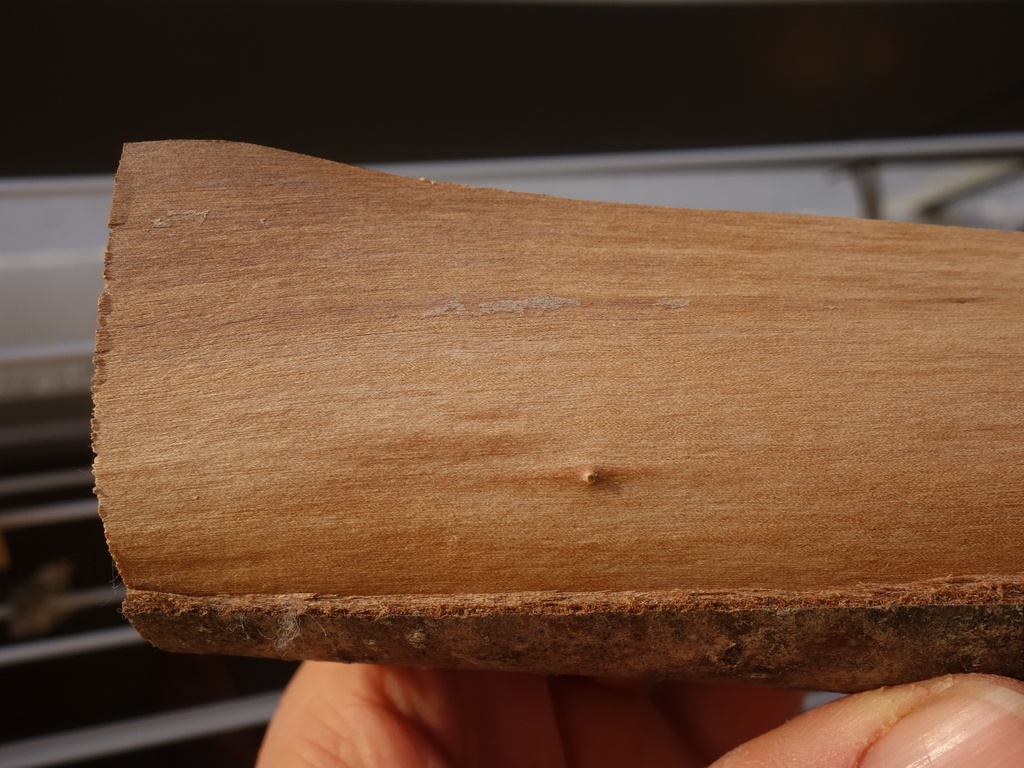

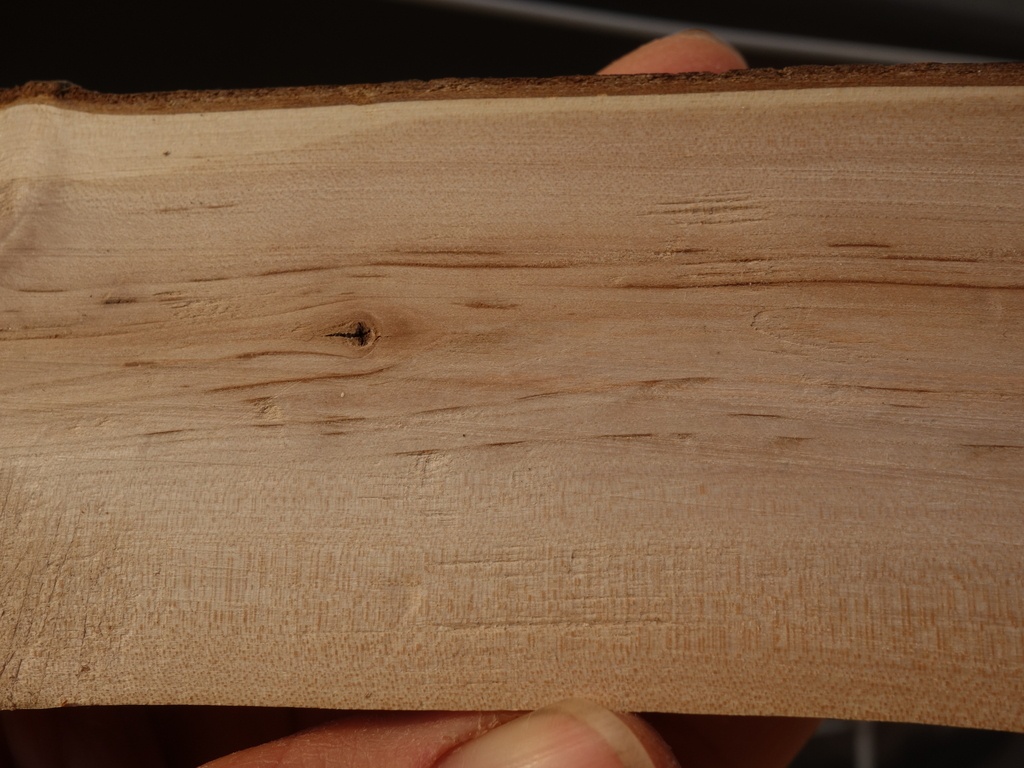

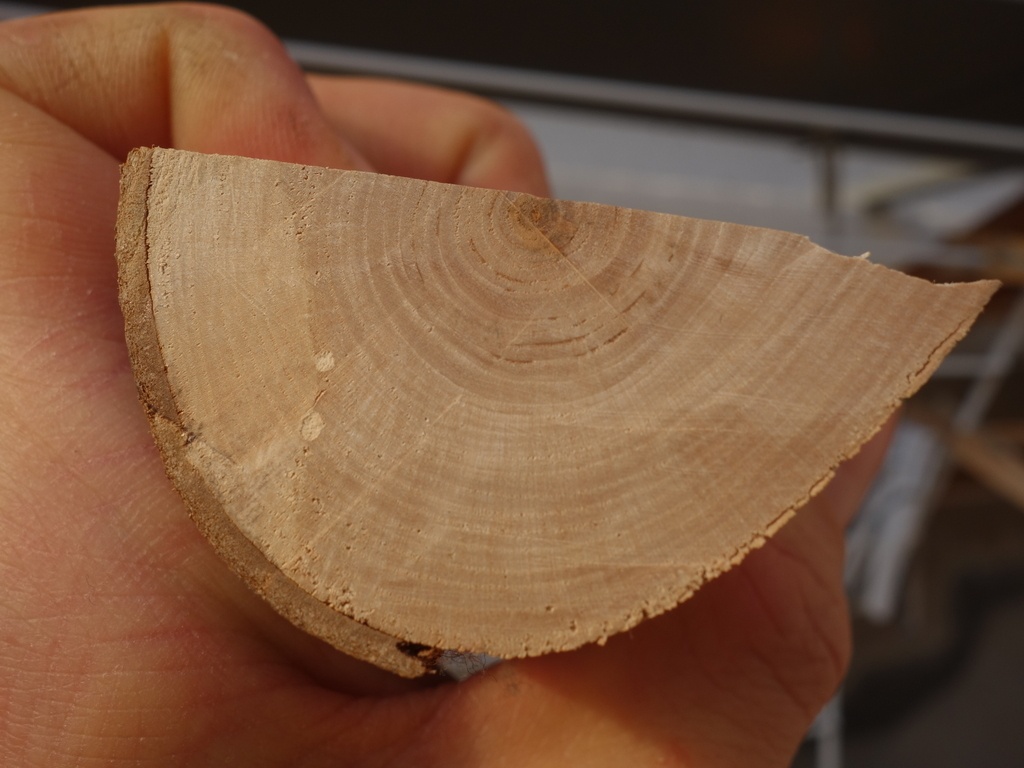

Le couvercle est en chêne, pas en frêne.
Ah non, ossature ce n'est pas le bâtiment complet.
Dans tous les ouvrages de charpente anciens on trouve un chapitre sur les pans de bois, qui sont les "murs".
J'allais faire la même remarque que Ara : j'aurais posé les clou à l'oeil, pour que ce soit pas trop bien aligné.
Question de goût !
Pour que les diagonales soient les plus efficaces possibles, je pense qu'il y a intérêt à les disposer le plusp roche des 45° possible.
Mais sinon ils sont chouettes ces tréteaux !
ah oui, je ne doute pas de leur solidité, les diagonales font qu'il dureront dans le temps ;)
yep je suis d'accord, ce n'est pas la résistance mécanique qui va dimensionner la chose (à moins de faire très très fin), mais la durée de vie et donc la résitance à la dégradation.
Voici une construction bien illustrée qui pourrait te donner des idées, même si le bâtiment est différent.
Je pense que le toit à double pente est plus complexe dans ton cas, mais tu devrais pouvoir avoir une strucuture similaire.
Voir notamment les dernières photos de la partie levage. Dans ton cas, il faut "juste" gérer la double pente de ton toit.
Concernant tes deux premières ébauches, à première vue je préfère la première, qui comporte plus d'aisseliers que la deuxième. J'enlèverais toutefois les aisseliers qui sont près du sol. Et il faudrait éviter de "doubler" les poteaux.
ps: plan c'est pour la vue en plan, à plat, vue de haut. Ce que tu as dessiné ce sont des élévations car vue "verticales".
Bien penser que tu as un bâtiement en 3D, et donc il y aura aussi un réseau de d'éléments perpendiculaires à la vue en élévation que tu as desssinée, et également des aisseliers supplémentaires pour bien consolider le tout.
Je suggère d'ajouter de véritables vue en plan en compléments des vues en élévations, pour bien appréhender les différents "réseaux de poutres"
Enfin, le mieux serait de s'inspirer d'une telle charpente déjà en place, puisque tu cherches à reproduire le style de ta région.
Il y a visiblement d'autres articles dans cette série, tous publiés dans les Annales de l'institut technique du bâtiment et des travaux publics.
Avec notamment le n°8, publié dans le numéro 104 de décembre 1949, intitulé: Manuel de la charpente en bois, n°8, le trait de charpente, deuxième partie. (cf dernière page du présent document pdf, qui le mentionne).
Impossible de mettre la main dessus, je ne sais pas s'il existe des archives numériques de cette revue...
Haha, merci smcj
Le No 8 de décembre 1949 permet de remonter le temps et comporte la liste:
Fascicules parus:
- No 1. — Introduction (prix : 10 fr). lien
- No 2. — Les cintres en bois pour ouvrages d'art, par M. Dunoux (prix : 180 fr). lien
- No 3. — Les cintres en bois pour ouvrages d’art (annexe), par MM. Dunoux et VALLETTE (prix : 160 fr). lien
- No 4, — Caractéristiques générales du bois de charpente. Propriétés et emplois des différentes essences, par M. CAMPREDON (prix :-140 fr). lien
- No 5. — La preparation du bois. Exploitation forestiere, abatage, séchage, : étuvage, traitement de conservation et de préservation contre le feu, par M. CAMPREDON (prix : 80 fr). lien
- No 6. — Travail des bois, par M. Lotte (prix : 120 fr). lien
- No 7. — Le trait de charpente (premiere partie), par M. J. JAROUSSEAU (prix : 120 fr). lien
- No 8. Le trait de charpente (deuxième partie), par M. J. Jarousseau lien
Pas de lien = pas trouvé par Bibi
Et ensuite, si on continue dans le temps:
- No 9, LES ASSEMBLAGES Par J. GREZEL, lien
- N° 10, EXEMPLES DE CALCULS DE CHARPENTES EN BOIS I, Par M. G. VRAIN, lien
- N° 11, EXEMPLES DE CALCULS DE CHARPENTES EN BOIS II, Par M. G. VRAIN, lien
- No 12, Étaiement, échafaudages, ouvrages spéciaux. lien
- No 13, G. VRAIN, Stabilité des constructions appliquée aux bois. Premiere partie : Statique graphique lien
- No 14. — Le trait de charpente (Troisième partie, l’escalier I), par M. J. Jarousseau. lien
- No 15, G. VRAIN, Stabilité des constructions appliquée aux bois. Deuxième partie : Calcul des systèmes constructifs en général. lien
- No 16, J. JAROUSSEAU, Le trait de charpente (Troisième partie). L’escalier II. Escaliers à volées droites et escaliers à marches balancées sur poteaux à quartiers tournants. lien
- No 17, F. X. BROCHARD, Trente plans-types de charpente en bois lien
Bon, pour l'instant, je suis allé des premiers numéros disponibles jusqu'à Mai 1960.
Bien joué smcj, à nous deux, on arrive à une liste complète !
Je te pique les liens des no 1, 2, 3, 6, et 14, qui m'avaient échappé.
Je les ajoute dans la liste de mon message précédent (que j'ai écrit petit à petit en plusieurs fois, nos messages se sont donc croisés).

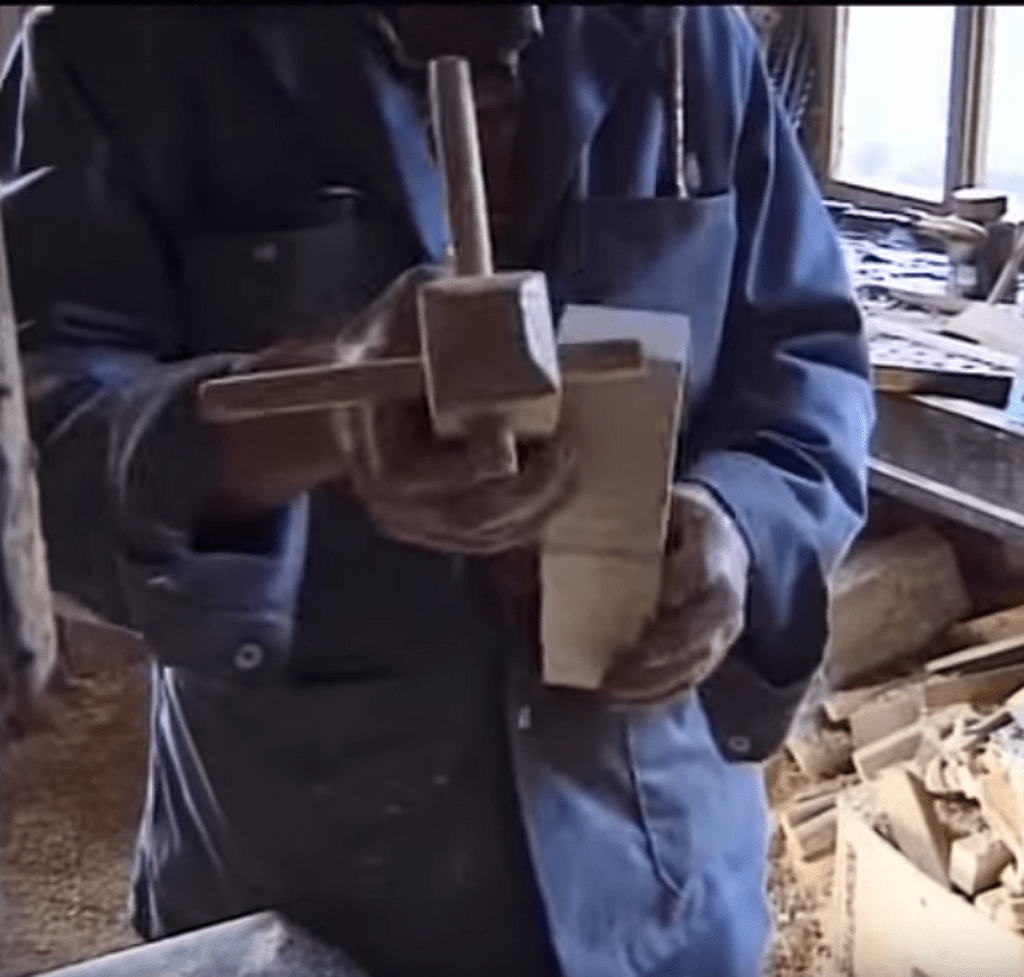

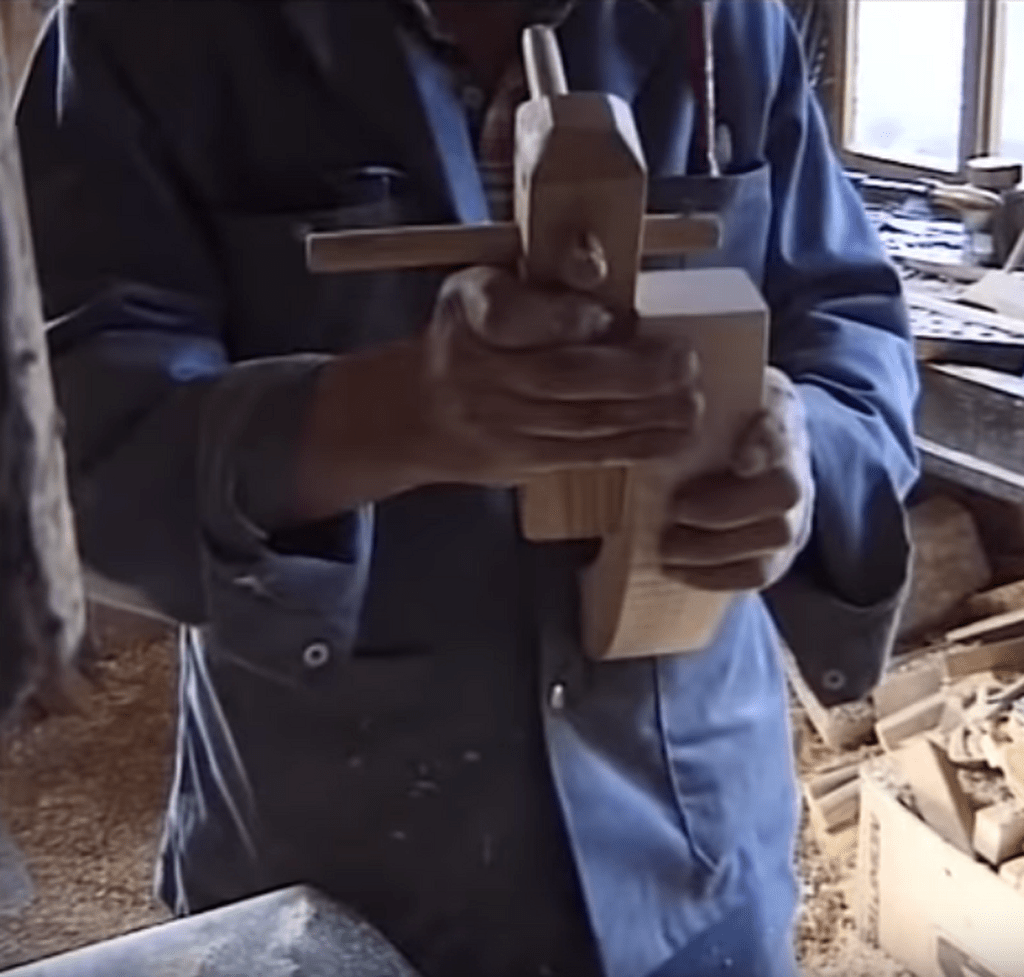

Atelier Eustache tu as lu quoi du coup sur le piquage ?
Bon, je vais faire un document pdf qui rassemble tous les fascicules, avec des bookmarks qui vont bien. Ça y est, la machine est lancée je ne peux m'arrêter !
Atelier Eustache j'avais bien aimé Emy et Oslet quand je m'étais penché sur le piquage. Voir ici
smcj Atelier Eustache voici une première version du pdf qui rassemble tout.
Je prends les remarques et corrections.
J'ai téléchargé les versions pdf sur archive.org, et je n'ai gardé que les pages qui concernaient le manuel de charpente. J'ai ajouté les bookmarks.
C'est du vite fait bien fait, par forcément très propre.
48MB, 577 pages. Le poids mémoire est raisonnable.
(Une version noir et blanc me plairait pour impression, pour pas avoir les fonds de page, mais là c'est plus de travail donc pas maintenant.)
smcj Est ce que je peux te piquer ta belle page récaputilative pour la mettre en première page du document rassemblant tout les chapitres ?
la suite par ici
oui, il est également nécessaire de calculer les moments fléchissants dans les poutres pour déterminer leurs sections.
Car les sections ne sont pas issues directement des réactions des appuis, il y a un certain nombre d'étapes intermédiaires dans le calcul.
la trigo reste la meilleure solution !
Pour info, cette publication fait suite à la discussion qui se trouve dans la fiche du chapitre 9 sur les assemblages:
