C'est surement une belle mécanique à l’intérieur, je suis d'accord c'est un produit onéreux.
Bonjour,
Dans la spécification de cette article:https://www.wdscomponents.com/fr/indicateur-de-position-numerique-a-arbre-creux-horizontal-sens-horaire-alesage-20mm-afficheur-en-bout
je en vois pas le rapport entre le nombre de tour et les graduations. Pour ma part c'est 1 tour= 4mm. le quel prendre?
Cordialement
Bonjour,
Ok merci, je n'avais pas vu le curseur à déplacer. Oui effectivement c'est bien çà il faut que je prenne pitch 4 mm.
Je suppose que la lecture se fait uniquement après avoir rattraper le jeu du renvoi d'angle du fût de la table de raboteuse?
cordialement
JPLegno: en fait je ne comprend pas pourquoi cet article nécessite d'indiquer le sens de rotation, alors que la manœuvre du levier ou de la manivelle de la table de raboteuse se fait dans les 2 sens.
Bonjour,
J'ai bien fait de poser la question je me serais planter je crois. Donc pour moi c'est 4 mm par tour et sens anti horaire puisque la table descend dans ce sens.
Reste pour moi la difficulté d'installation puisque que j'ai la manette de blocage du fut de la table juste au dessus de l'axe du volant de monté descente. Et lui il m'est indispensable puisque j'ai remarqué que sans son blocage j'arrive a avoir plusieurs 1/10 de de décalage entre le coté droit et gauche d'une planche rabotée. Avec le serrage c'est nettement mieux il n'y a pas photo. La Minimax C26 semble être dans la même situation.
Il est sûr que si j'installe cet indicateur le volant actuel doit être remplacer, le disque supprimer. Une belle manivelle avec un bras de levier identique a celui présent serait la bienvenue. Il faudra créer un support avec dégagement local pour laisser passer le levier de serrage. Support à fixer sur le carter du combiné servira à fixer l'indicateur. Tout çà, fait pas mal de boulot.
autrement il y a çà: fr.aliexpress....ler|query_from:
Bonjour,
merci à JPLegno pour ce pas à pas.
Parmi tous les systèmes proposés J'avoue avoir été plutôt attiré par le système de vernier gravitationnel, tel que l'on peut le voir sur l'intervention de FrancoisB30. Il y a plusieurs fabricant européen de ce vernier avec ou sans la partie volant. L'un d'entre eux "Elesa" le produit pour 120€. Je m'étais dit t’achète ce vernier et tu l'installe sur un volant un peu plus qualitatif que celui d'origine, mais malheureusement ce vernier n'est pas vendu au particulier par Elesa. J'ai bien essayé chez 2 de ces revendeurs mais même réponse. En tout cas ce volant vernier est vendu 3 fois plus chère que celui proposé par Felder. Malheureusement le pas est de 2 mm pour Felder et 4 mm pour Robland.
Entre temps j'avais acheté le modèle numérique vendu par Ali... pour moins de 10€. Malheureusement j'ai reçu l'article en double avec un pas de 10 et une inversion du sens de rotation. J'ai enfin reçu le bon article.Je me suis ensuite torturé l'esprit pour pouvoir l'installer sur ma Robland X310 à cause du levier de blocage de la table de raboteuse qui se situ juste au droit de l'axe du volant.
J'ai finalement opté pour un allongement de l'axe du volant (hexagone de 17) d'environ 60 mm. J'ai fabriqué une pièce intermédiaire de Ø 20 avec une forme creuse hexagone de 17 à l’intérieur. Tout cela pour s'adapter à mon indicateur.
L'indicateur est aussi vendu avec un Ø interne de 24 mm. C'est celui la qu'il faut prendre pour ne pas se retrouver avec des parois super fine de cette pièce intermédiaire. Je pense que cette pièce doit être facilement faisable avec une imprimante 3D.
L'installation a été facile, mais il faut quand même prendre des précautions pour s'assurer que le morceau d'hexagone rajouté soit rigoureusement dans l'axe de celui d'origine.
Pour être honnête,après réglage et essai L'ensemble me paraît moyennement robuste, à cause des engrenages en plastique de l'indicateur. Peut être que je me trompe, on verra dans le temps.
En tout cas, çà marche super bien et on retombe bien dans le dixième de mmm à chaque fois.
Sur YT vous avez la version original, mais je ne sais d’où sort le gars mais il a un accent que j'ai jamais entendu.
En tout cas merci pour la combine, c'est surement plus facile par rapport à la méthode que j'utilise.
Bravo,
Conception surement très efficace pour rigidifier cette ensemble.
Est ce que tu es parti directement sur le concept final que l'on voit avec les renforts cylindriques internes à chaque poutre?
Résultat d'un calcul éléments finis?
Bonjour,
Avec une photo du résultat les personnes pourront donner un avis plus facilement
Bonjour,
J'ai la même équerre que j'ai acheté en brocante et elle est fausse. J'ai été surpris, mais elle est bien fausse. Donc bien vérifier cet aspect.
Bonjour,

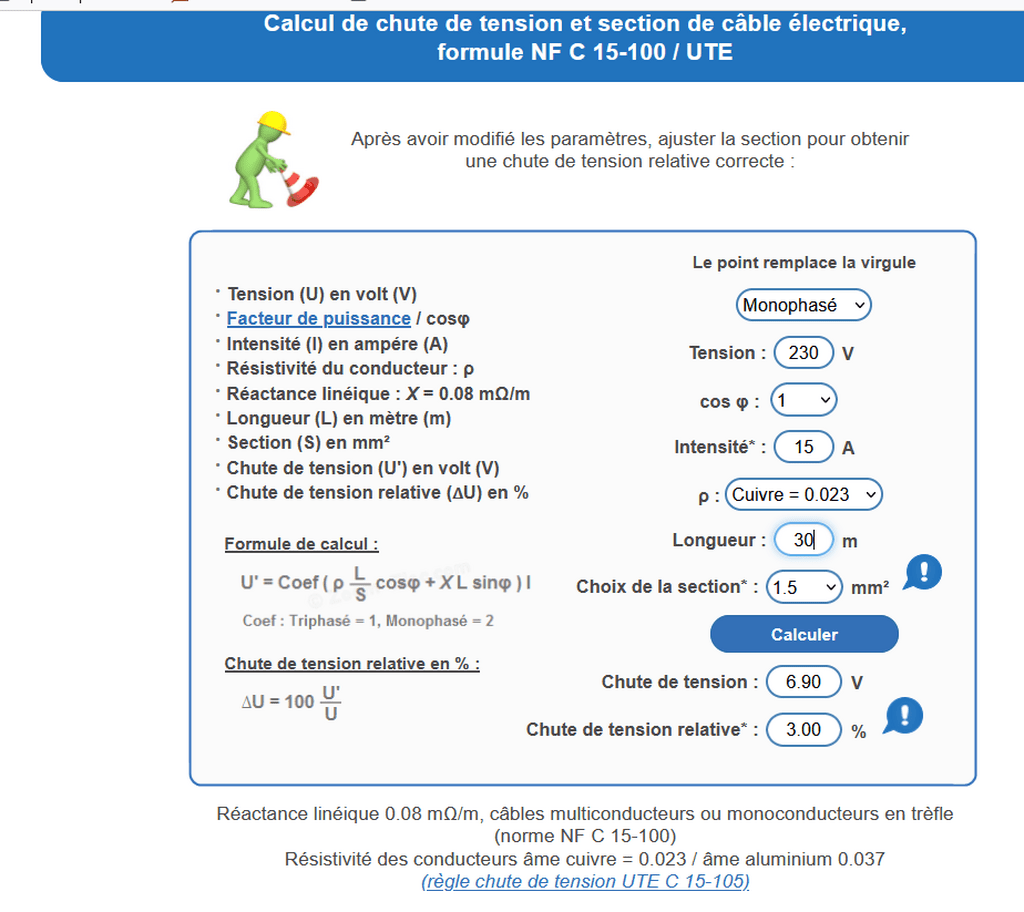

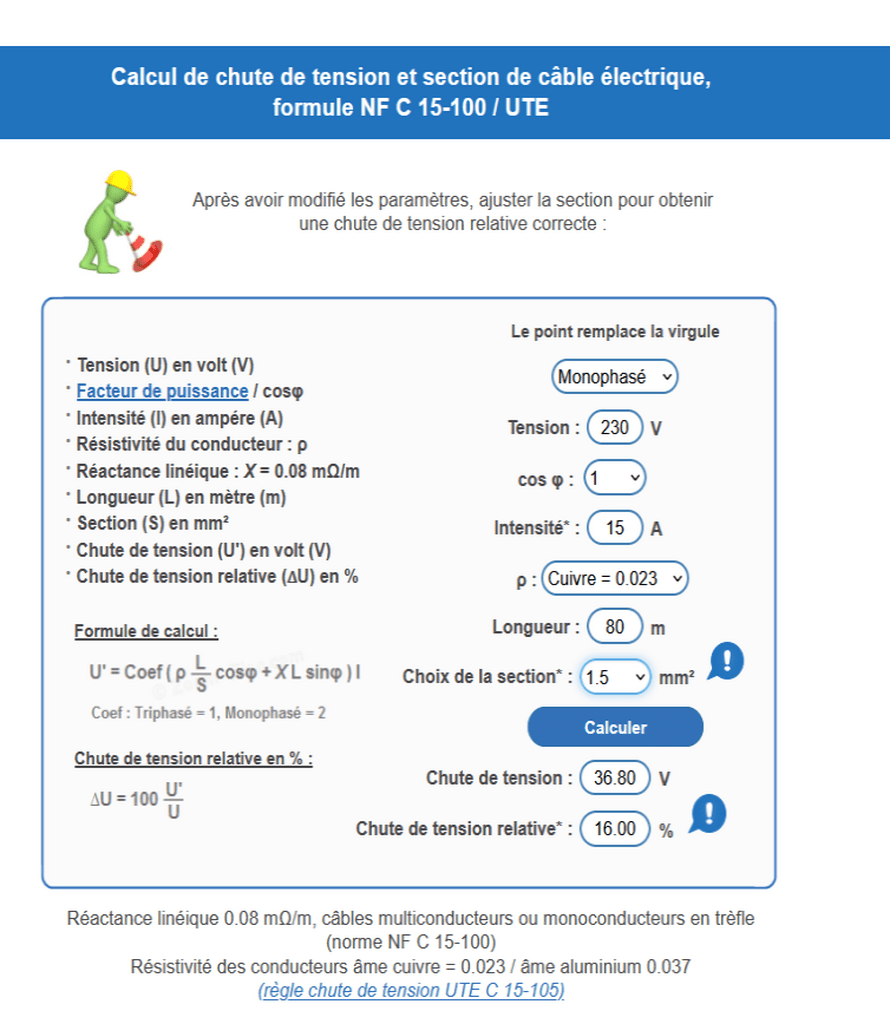

A distance pas facile d'apporter de l'aide. En tout cas il est possible de changer le sens de rotation du moteur.
je vous conseil de prendre connaissance de cette page tout y est dit:
sites.google.c....p_1Fb_PyZuN9_x.
La personne qui a réalisé ce tuto est un professionnel en la matière. Il est malheureusement très malade. Je suppose qu'il ne prendra pas mal que je retransmette le lien de son site.
Bonjour,
très bel agencement de sous escalier. Pouvez vous me dire les coulisses que vous avez utilisées.
Merci pour la réponse.
Comme je vais avoir des charges lourdes je pense carrément utiliser celle ci (au moins pour la plus hautes qui va recevoir 5/6 étagères 'stockage boites de conserves....etc. (Mon escalier est tout prêt de la cuisine)
junker-slides....ilter_laenge=16
Autrement quand tu ouvre le tiroir le plus haut, est ce qu'il n'y a pas un manque de raideur de la structure du au bras levier entre la poignée et les coulisses?
C'est ce phénomène qui me fait peur.
Laurent51 merci d'avoir pris le temps de me répondre.
Je crois que je vais diviser ce tiroir de cuisine en 2. Ce sera plus prudent. Les tiroirs seront l'un au dessous de l'autre avec une hauteur chacun de 900 mm environ.
bonne soirée
Super, merci pour le partaage
Malheureusement avec le Sketchup de base (gratuit), je n'ai pas toutes ces fonctions sauf erreur de ma part.
ou alors se diriger vers fusion 360 qui est un peu costaud
c'est un peu ce que je proposait dans ma question comme solution de repli par rapport a insert fileté. Comme j'ai un stock de ces vis en Ø 6, j'ai bien envi de les utiliser.
35x35.Pour la fixation du haut j'avais pensé à une mortaise,mais je crois que ça va être difficile pour m'engager. Donc je me propose de faire comme sur les tables de fraiseuse: une rainure en T. On engage le tenon dans la raunure et je place une piece en bois (pièce intercalaire) entre chaque barreau. La rainure est cachée, la piece ne tombe pas, car prise dans la Rainure en T. Serrage en bout de l'empilage. La solution du serrage est à établir.
Bonjour,
votre plan comporte des roulettes alors que la construction est faites avec des glissières. Qu'est ce qui vous a conduit à changer de technique?
Merci pour vos conseils
Astucieux les roulettes. Dans mon cas je ne suis pas sûr que cela fonctionnera car j'ai du carrelage avec des joints pas épais mais suffisant pour créer une sorte d’obstacle.il faudra le franchir à chaque ouverture.
Bien belle réalisation. On distingue un trou dans les marches d'escalier proche de chaque tenon de la liaison avec chaque barreau de la claustra. Je suppose qu'il a un insert métallique dans le barreau et une vis qui traverse la marche d'escalier pour venir se loger dans cet insert afin de serrer l'ensemble barreau claustra /marche. De ce fait tu rend chaque barreau démontable pour passage mobilier. Je fais plein de supposition.
Une simple vis sans tenon n'aurais pas suffit?
En tout cas une belle réussite.
Merci Bonbonveronbi !
Je vais faire un test avec une D3 sur des chutes et aussi avec une époxy bi-composant dont les précautions d'installation seront surement plus contraignantes.
Bonjour,
J'avais bien enregistré ce pas à pas, mais j'avoue ne pas avoir été bien loin dans la description des réglages sur cette machine.
Je ne sais pas comment as tu fais pour réaliser ce déroulé opératoire, mais il est d'une utilité plus que bien.
Maintenant la mise en pratique du réglage de la table de raboteuse est quelque peu sujette à discussion. J'avoue ne pas savoir comment accéder avec 2 mains: l'une avec la clé de 19 pour débloquer l’écrou de serrage de l'assiette et l'autre avec l'autre clé pour bloquer le contre écrou. La trappe sous la scie circulaire ne permet pas le passage de 2 mains.
Je suis persuadé que l’accès par le dessous de la machine reste le plus "achievalable"pour régler ce problème d'assiette de table de raboteuse. est ce que tu es d'accord avec cette approche?
cdlt
Bonjour,
Je viens de m'apercevoir que je n'agissais pas systématiquement sur levier 7 de la table de raboteuse. C'est pourtant ce qui est écrit dans le mode d'emploi de la machine. La table manque vraiment de stabilité sans ce blocage. une vérification au comparateur placé sur la table et la touche du comparateur placé sur le point culminant du porte fer montre que l'on rattrape de l'ordre d'un dixième de millimètre sur l'assiette de celle ci. Je pense avoir résolu une grande partie de mon problème. A consolider quand même.
Bonjour,
si tu parle de la la pièce orange qui se manque, pas besoin de photo ou quoi que ce soit puisque qu'il faut simplement qu'elle puisse s'engager dans la partie femelle. Le profil de la parie femelle te donnera par déduction le profil de la partie mâle.
Je pense que cette pièce pourrait se refaire en plastique en imprimante 3D. l'ensemble est nervuré, les 6 mm d"épaisseur inclus la nervure
Le bras articulé semble être commun à plusieurs machine, tu pourrais avec de la chance le retrouver sur d'autre machine, mais retrouver la pièce orange seule çà va pas être facile.
Le collecteur de copeaux c'est plus compliqué à refaire mais faisable si tu bricole un peu le métal. cette pièce est indispensable.
Il semble que l'arbre dego/rabo a déjà subi un démontage car le collecteur de copeaux ne se démonte pas sans avoir démonté l'arbre. Ma machine à 35 ans je n'ai jamais eu besoin de démonter cet arbre. Il y a peut être eu tout simplement une nécessité de changer les roulements, mais alors pourquoi ne pas avoir remis ce collecteur?
Pour refaire ton collecteur le mieux serait de reprendre les dimensions exacts sur une machine existante. je ne sais pas ou tu habite, mais ma porte est ouverte.
Pas trop le temps de faire cet exercice car il y a un de la cinématique à l’intérieur avec une pièce qui change de position entre dégauchissage et rabotage.
Cdlt
Merci pour le partage. mes pièces sont aussi trop imposantes, je vais tenter. le fond des queues est surement à reprendre non?
Je m'étais posé la question en voyant ce sujet intéressant ou se procurer ce volant avec vernier pour raboteuse robland: vola c'est ci aprés: masnada.com/co...d-hx310pro.html
