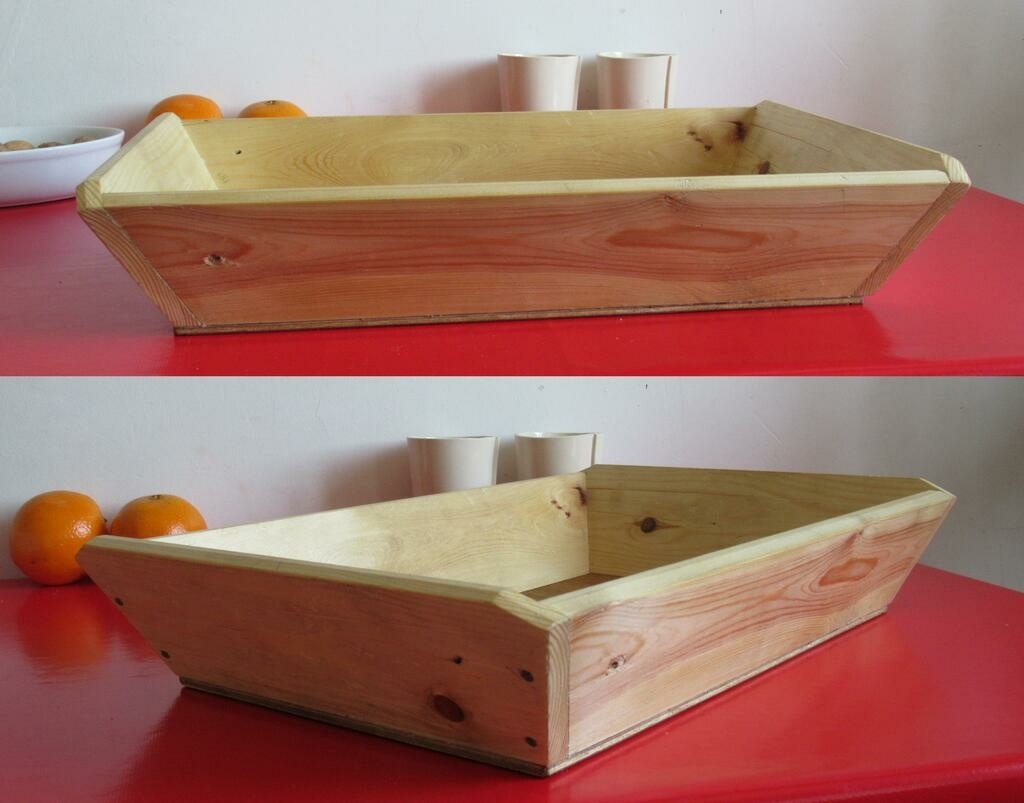

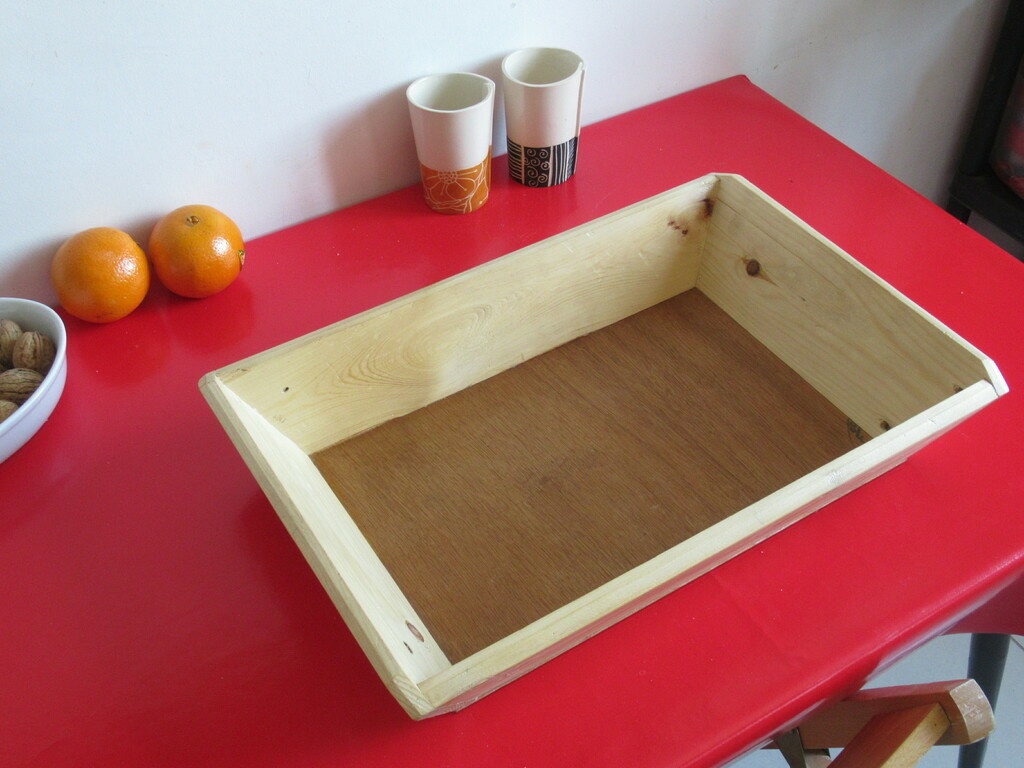

Trémie ou Plateau fourre-tout : exercice arêtier !


Introduction

À un moment donné, il faut enlever les roulettes et s'écarter des angles droits.
Bref, passer de l'équerre à la sauterelle 😉

J'ai donc pris un livre et je me suis penché sur la géométrie descriptive.
Arrivé au tracé de la trémie, l'envie m'a pris de la réaliser.

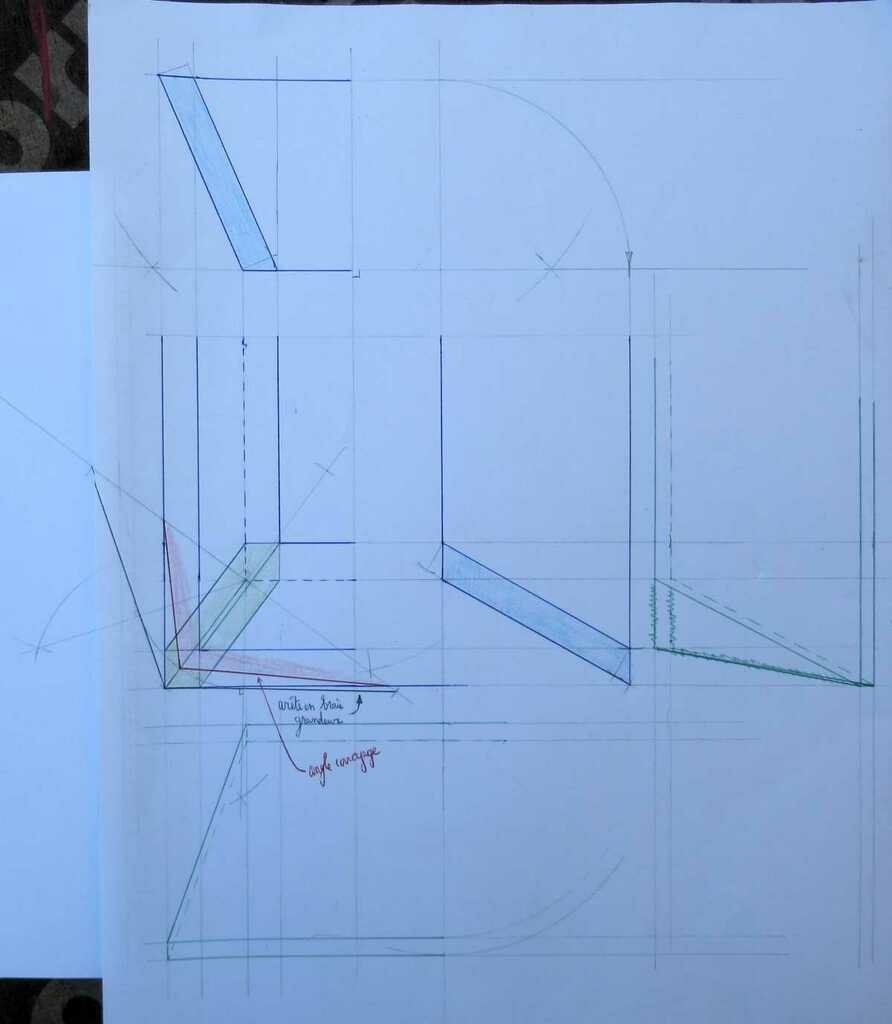

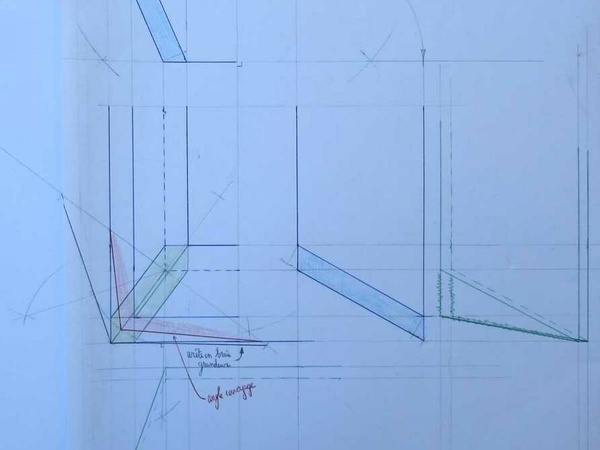

Épure de la trémie

Voir les ressources plus bas.

Réalisation

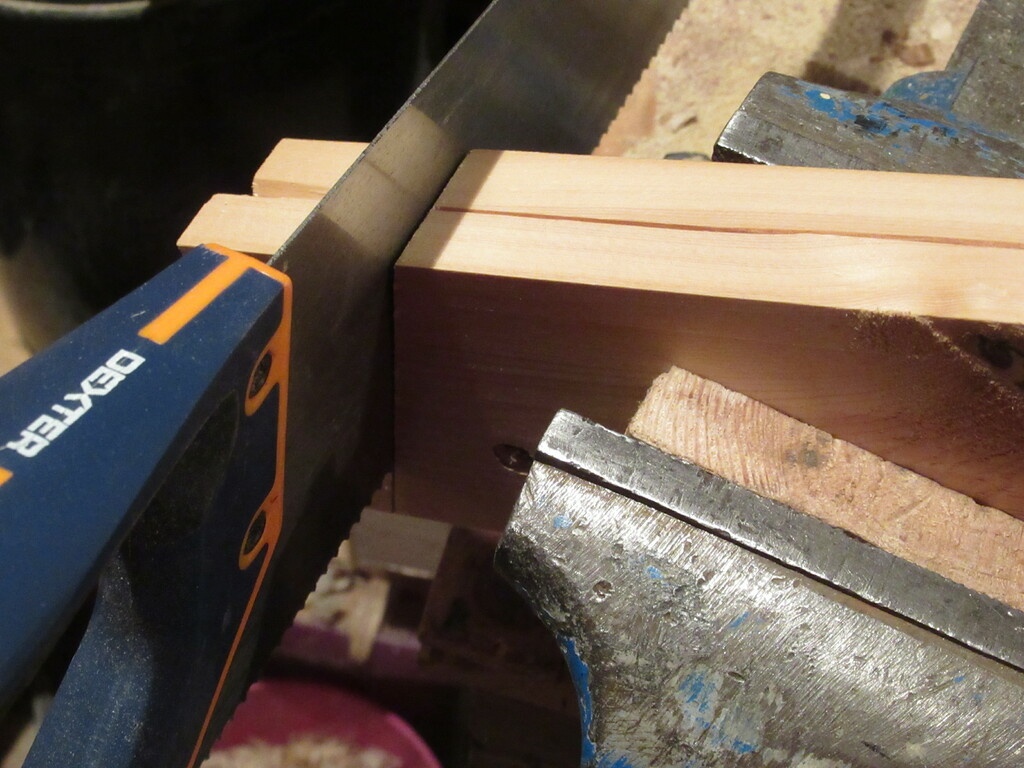

Découpe des parois

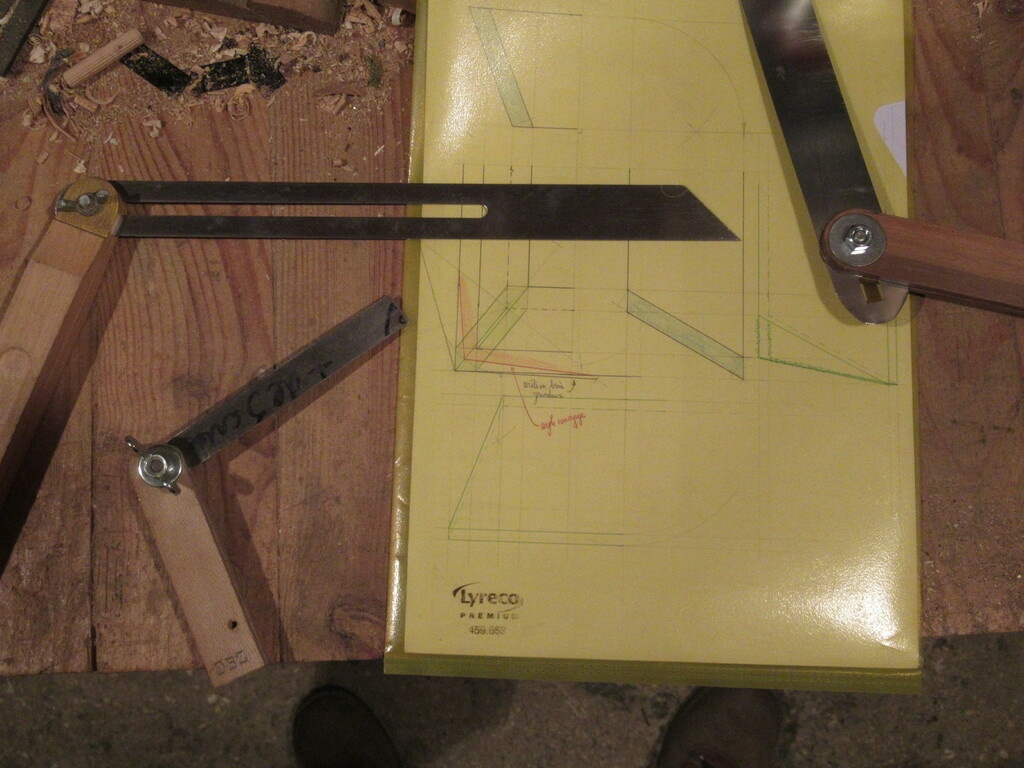

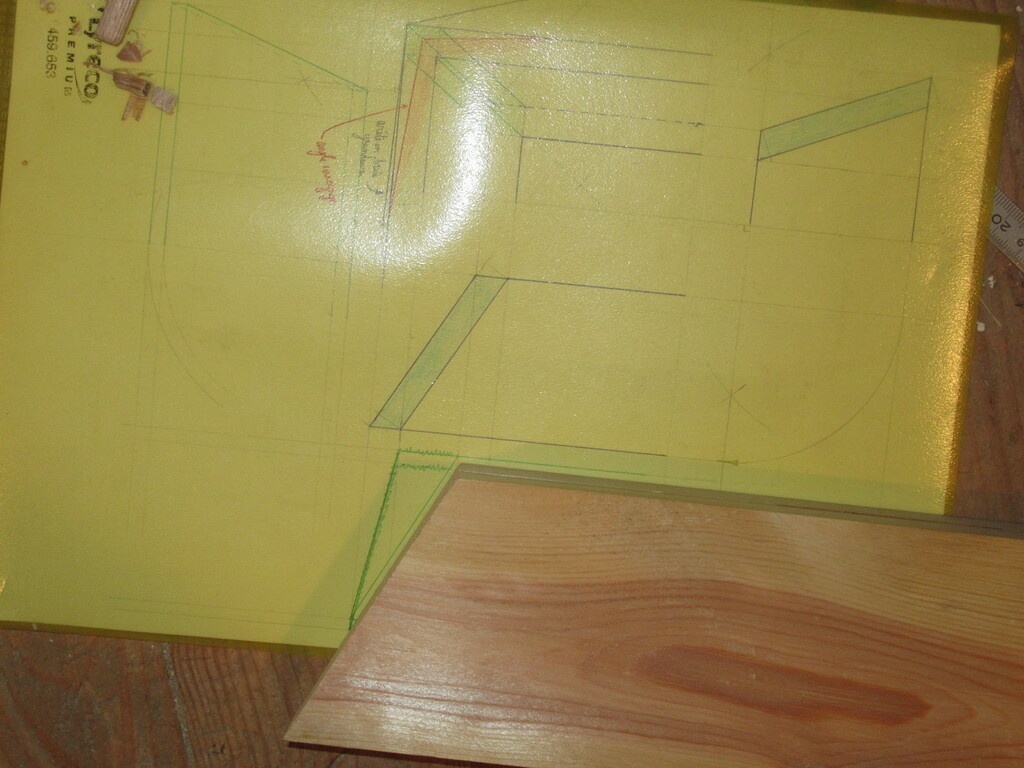

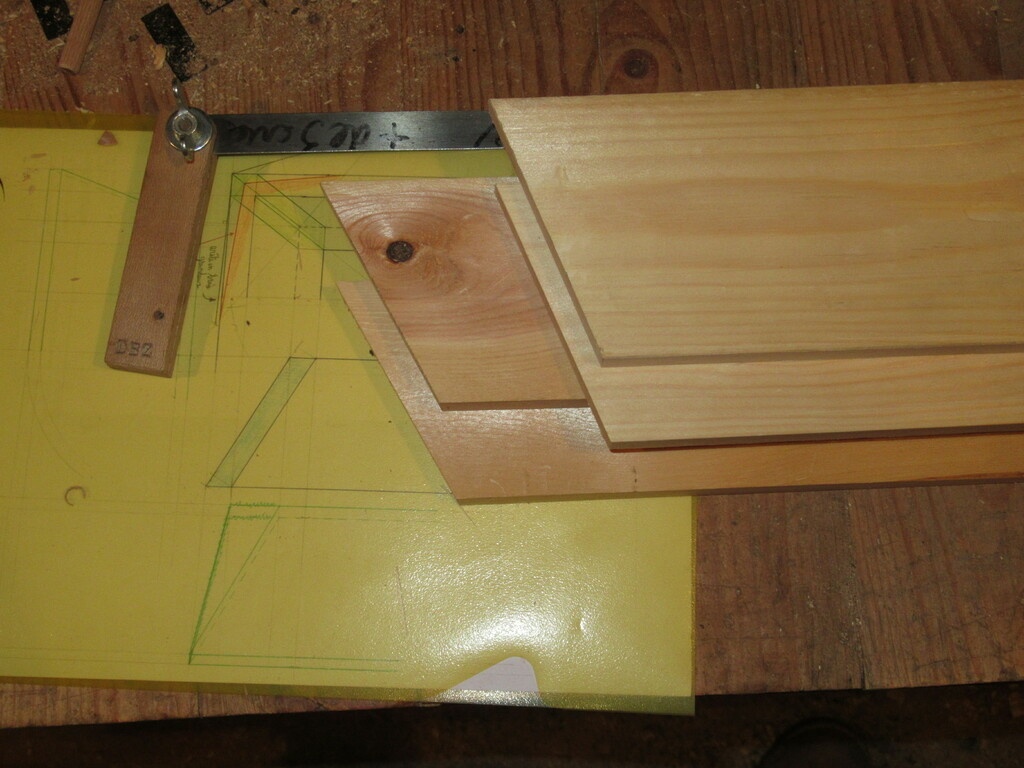

Report de l'angle du plan à la sauterelle.
Découpe à ras du trait. Reprise légère au rabot.
Tout est fait deux par deux: gain de temps et en précision.

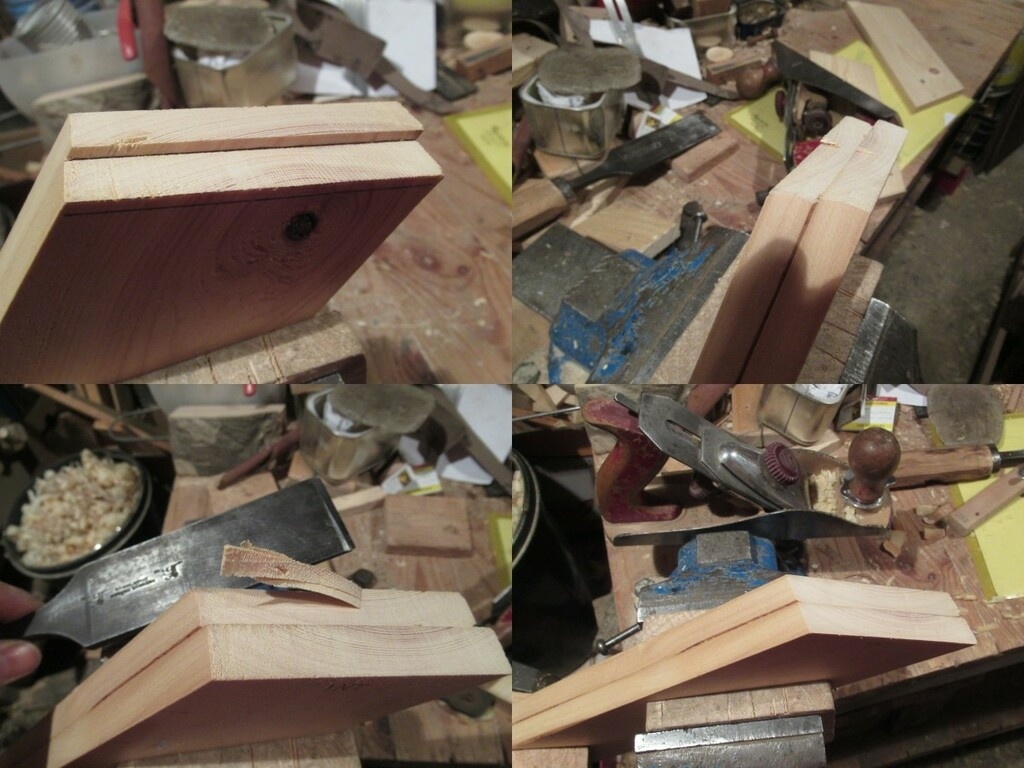

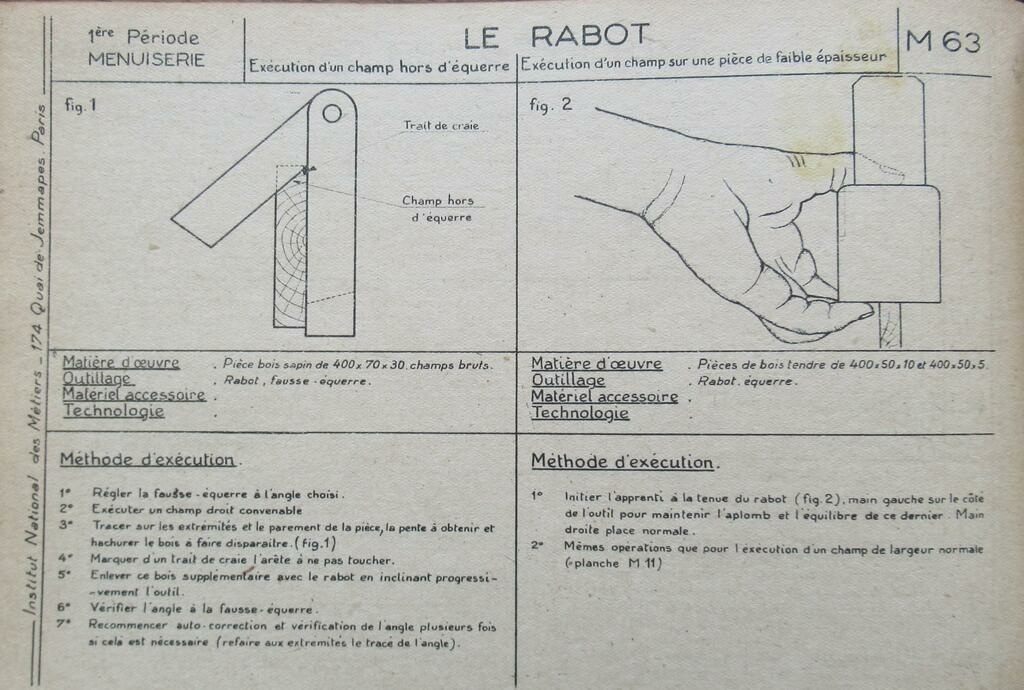

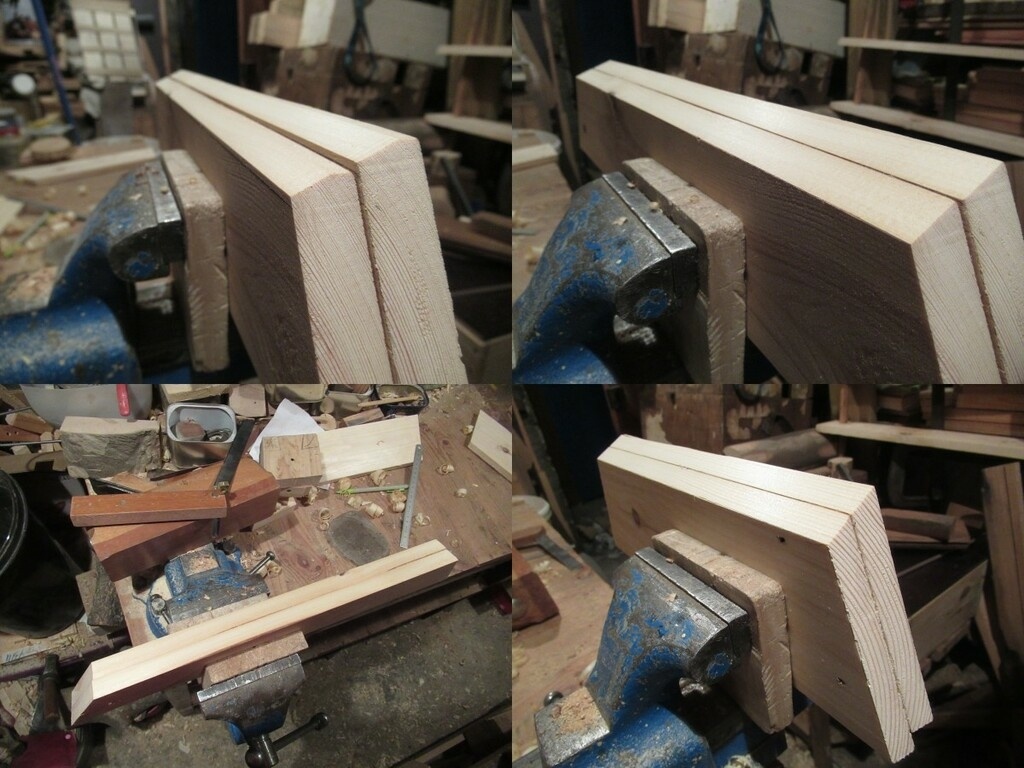

Exécution des champs du fond

Exécution toujours deux par deux, la largeur plus importante permet de mieux maîtriser l'angle à donner.
Traçage au trusquin au préalable (côté parement), pour ensuite pouvoir bien positionner les deux pièces.
Contrôle à la sauterelle.

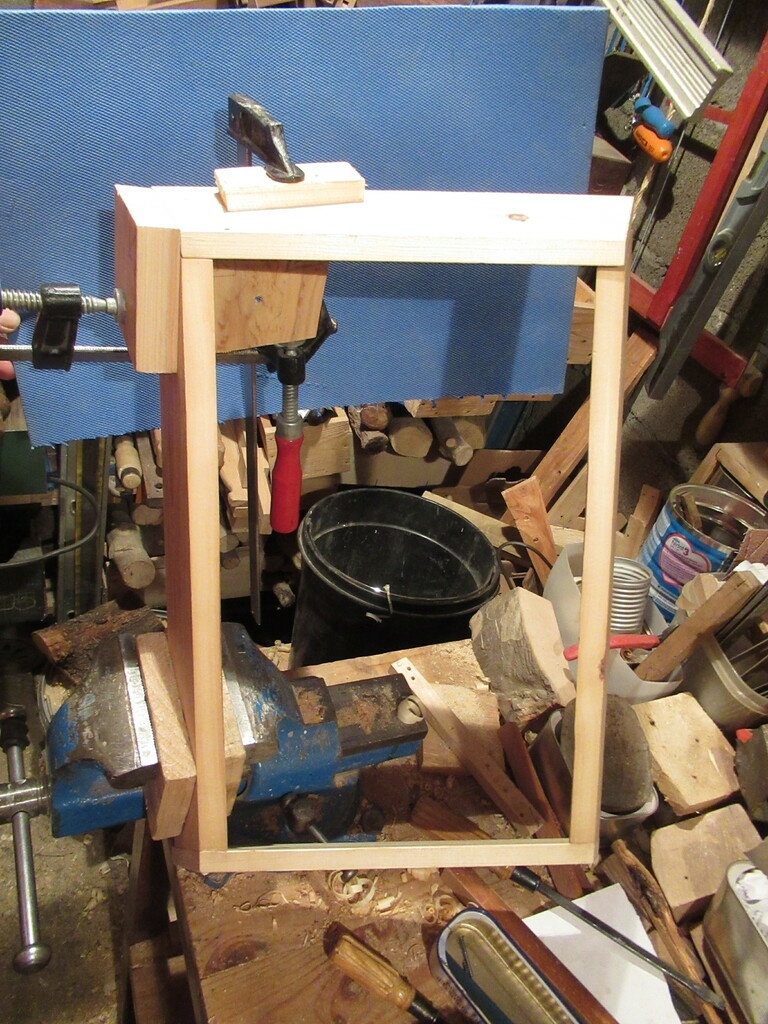

Assemblage des parois

Afin de pouvoir brider les parois, découpe d'une cale ayant l'angle de corroyage.

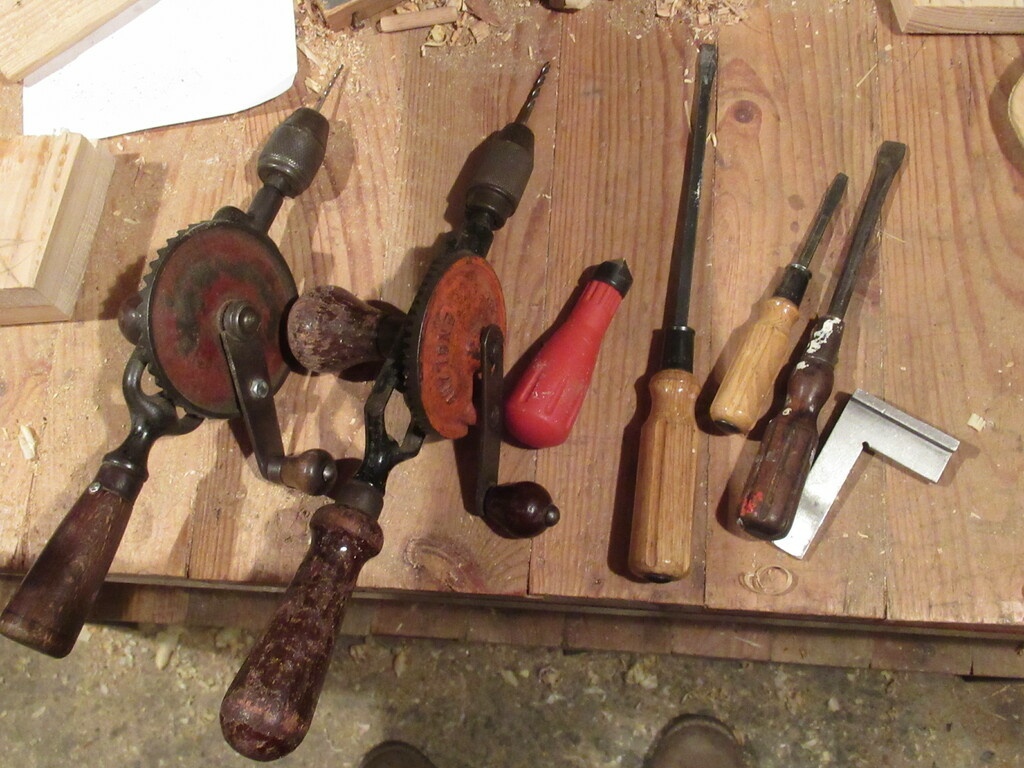

Perçage, collage, vissage.
Les queues d'aronde, ce sera pour la prochaine fois !

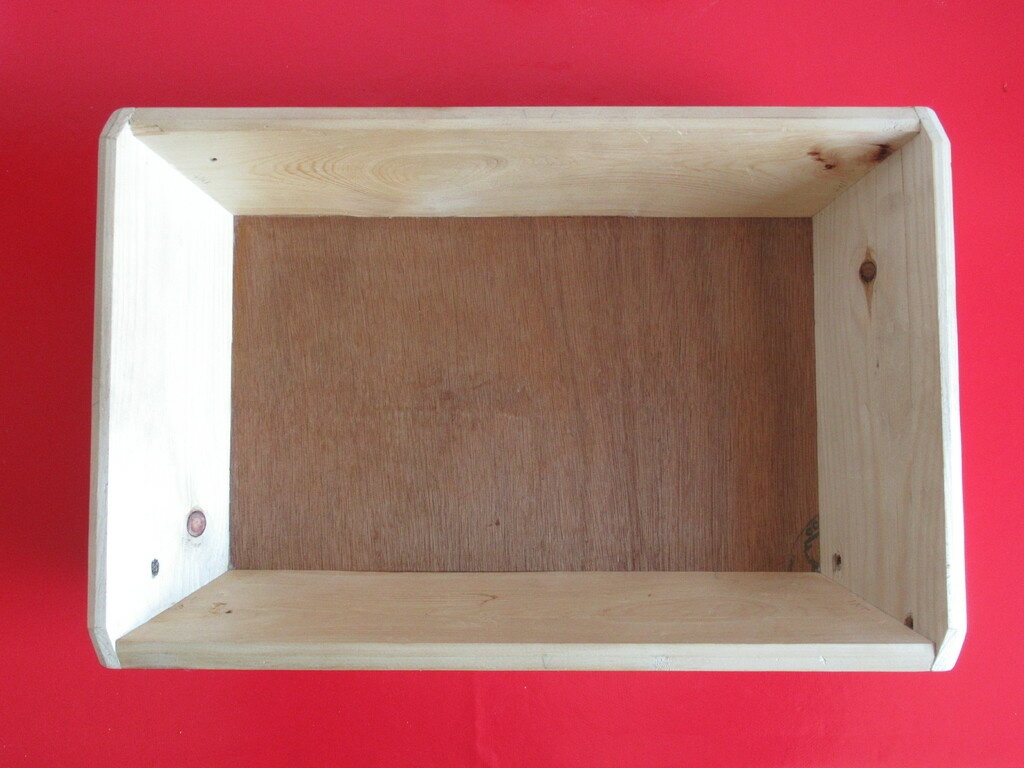

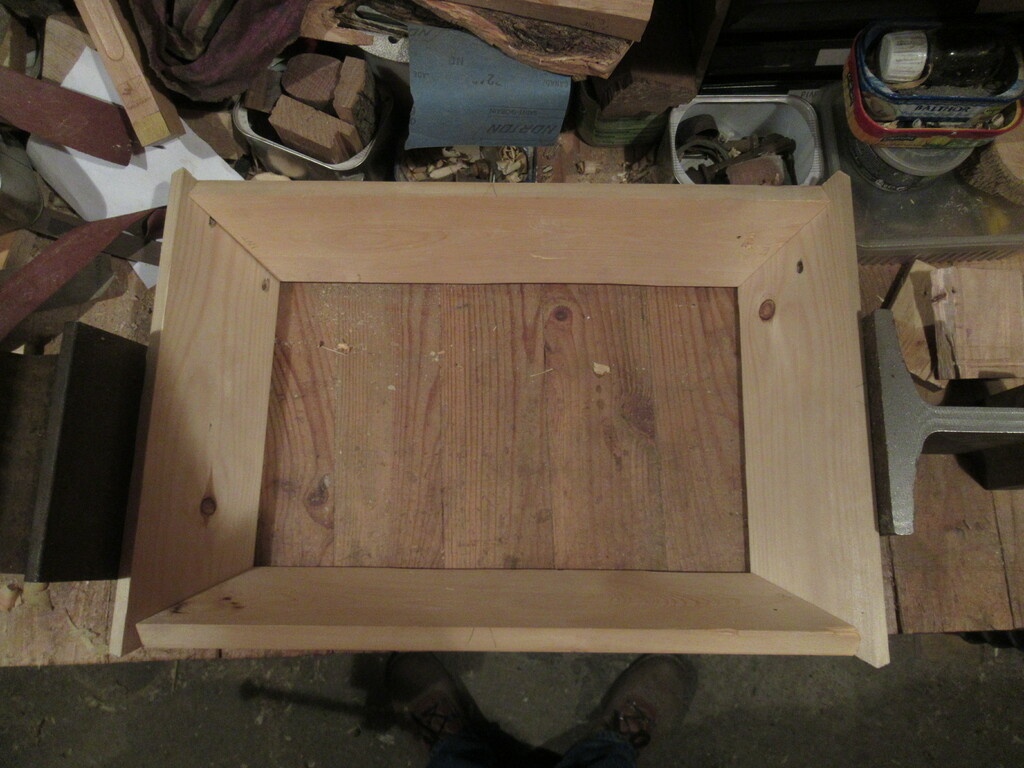

Le fond

Découpe d'un fond en CP de 5mm (cutter pour déligner, c'est plus propre qu'à la scie).
Finition des bords au rabot de paume.

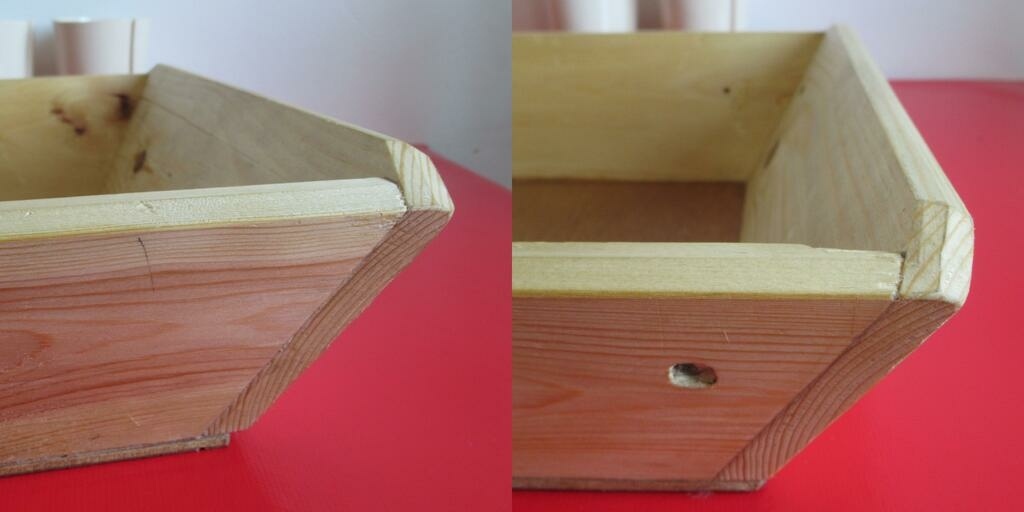

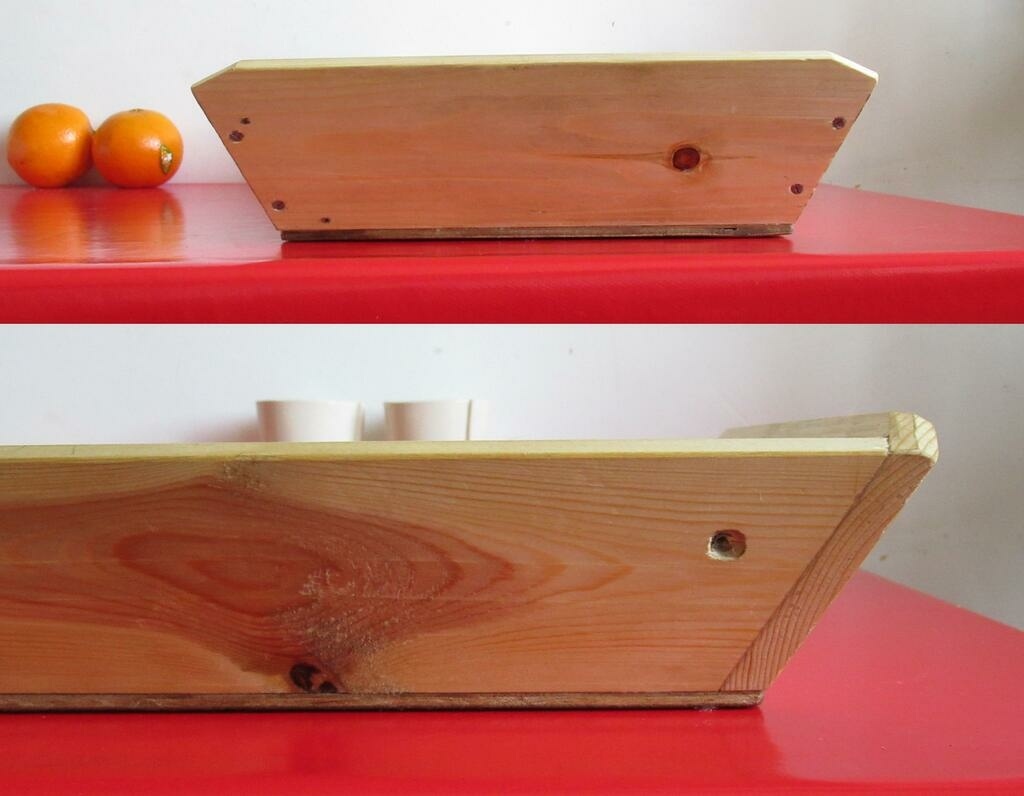

Collé, cloué, ça rattrape la perpendicularité qui s'écartait de quelques mm.

Ressources, bibliographie sur les trémies et arêtiers

Le livre que j'ai utilisé pour débuter la géométrie:

Ces livres sont aussi de bonnes ressources:

Dans une moindre mesure:

je n'ai pas réussi à refaire le dessin. Peu d'explications.

Pour finir

A. J. Roubo, allez voir du côté de la planche 127 pour l'arêtier:

sylvainlefrancomtois propose un pas-à-pas très détaillé et fourni, allez voir à la section "Caissette en arêtier":

Mis à jour

Discussions

dneis  a publié la création "Trémie ou Plateau fourre-tout : exercice arêtier !".
il y a 1 an
trente six seb
( Modifié )

Super ! Bien détaillé ton pas à pas.
Tu as fais un fond ou ça reste juste un exercice ?
Sur la photo de couverture le fond est fixé ?

La prochaine étape c'est avec les coupes d'onglet (mais pas d('onglet du coup).

En ressources utiles, tu peux rajouter les 20 leçons d'André Ricordeau.
Leçon 18. ;)

Bon, je suis déçu pas la Dexter ! 😂

dneis
( Modifié )

Oui, j'ai cloué et collé un fond en CP de 5mm, on le voit dans les premières photos.
Je vais préciser...

Arg, coupes d'onglets, je préfère tenter les queues d'aronde !

Oui, je n'ai pas précisé mais ce sont les ressources que j'ai chez moi, du coup je peux pas savoir pour les autres livres 😉. voici l'tien:


A vrai dire, une scie c'est juste un bout de tôle bien plane, avec un acier approprié et traitement thermique adapté, et après c'est à l'utilisateur de prendre soin de la denture !

J'ai eu du bol, elle fait partie d'un lot de 4 scies égoïnes que j'ai acheté pour 5€ et c'était la seule dont la denture n'était pas trempée dure, donc facile à affûter.

Pour les autres, je ferai découper la denture à la cisaille mécanique au boulot (ça prend 2s pour avoir un bord droit). Ensuite, soit je retaille des dents, soit j'en fais des racloirs 🙂. Après, 0.9mm ça fait des racloir costauds !!

trente six seb

Faudra refaire la poignée alors ! 🤣
Je suis content que la trémie ait son utilité 👍
