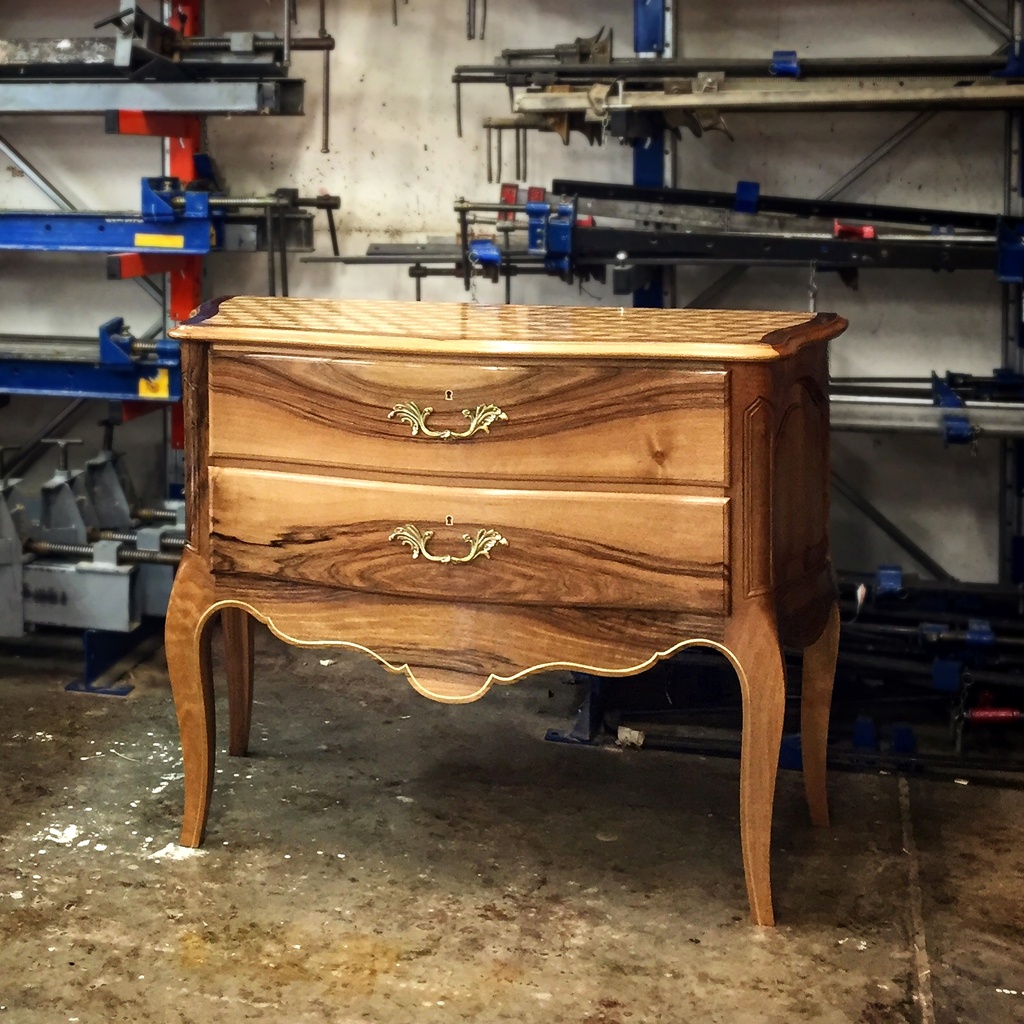

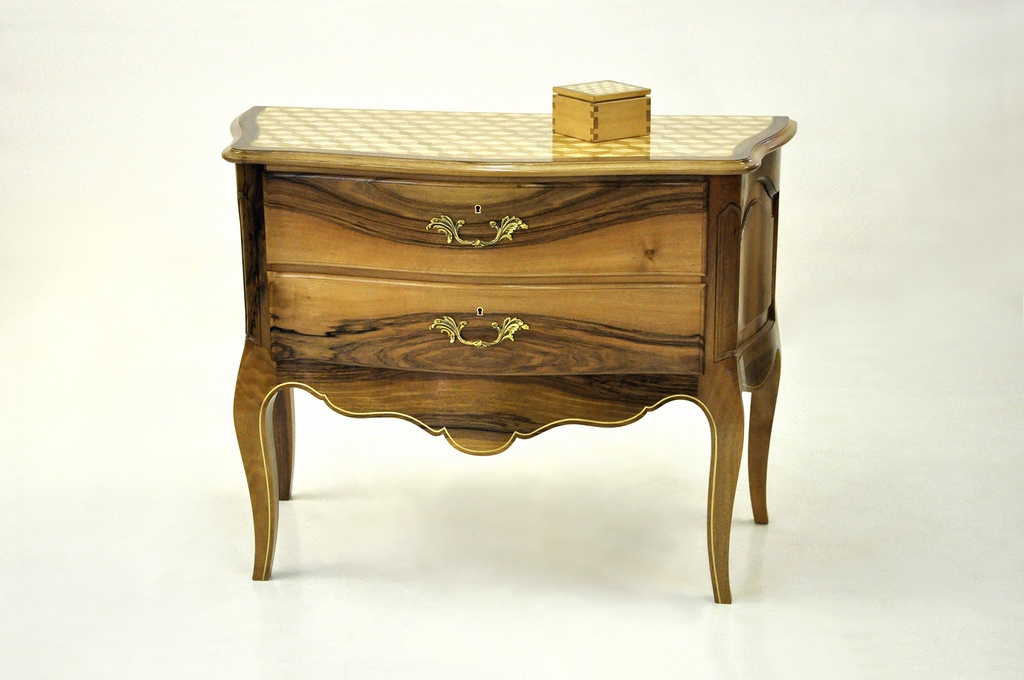

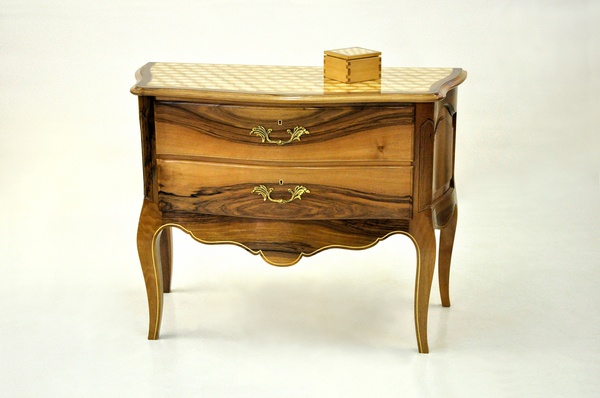

Commode galbée


Je vous présente ici le dernier meuble de la formation qui aura été mon projet de fin d'année.
Nous avions comme base de travailler sur le sujet suivant, une commode galbée régence à deux tiroirs.

Pour personnaliser cette commode, j'ai décidé d'intégrer sur le plateau une marqueterie (frisage géométrique), incrustation de filets en laiton sur le plateau, pieds et bas de la traverse basse avant, côtés et le bas des traverses basse et un tiroir secret ! 🤫

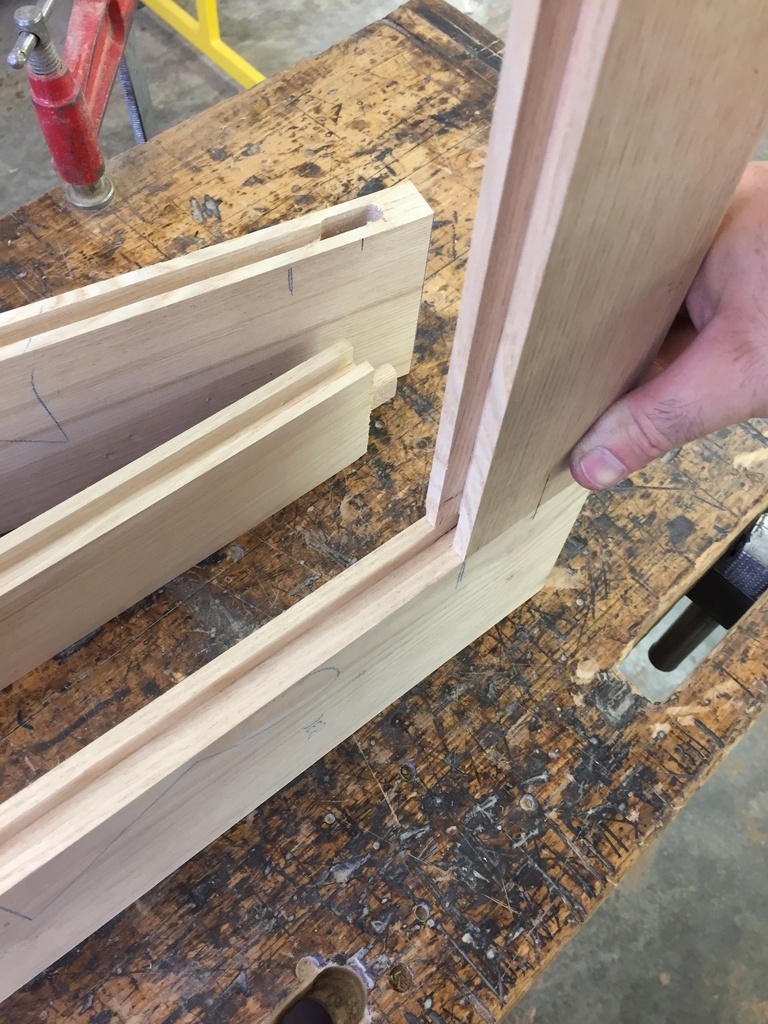

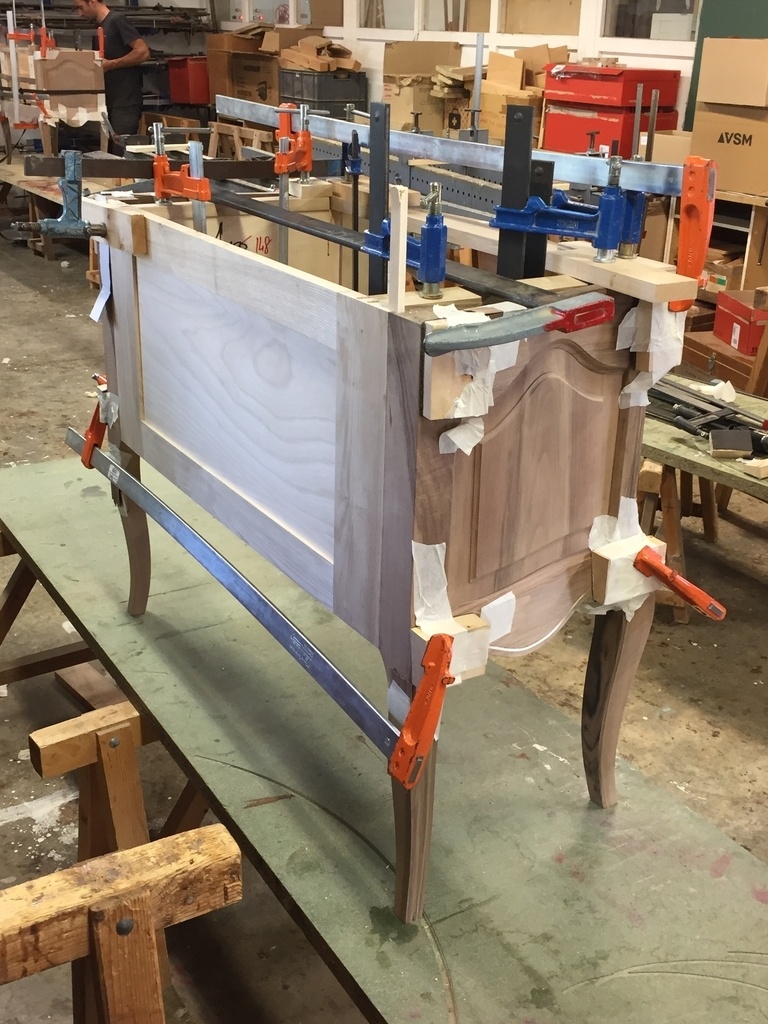

L'ensemble de cette commode est composé d'une caisse assemblée à tenons avec flottages, à doubles tenons et mortaises.

  • Les traverses basses et hautes de côtés sont tenonnées avec des arasements obliques (inclinés).
  • La traverse basse de façade ainsi que les traverses hautes et basses de côté sont découpées en plan et en élévation, en arbalète.
  • Les traverses basses de façade et de côté suivent également le galbe en pente des pieds.
  • Les traverses haute et intermédiaire de la façade sont uniquement découpées, en vue de dessus, en arbalète.

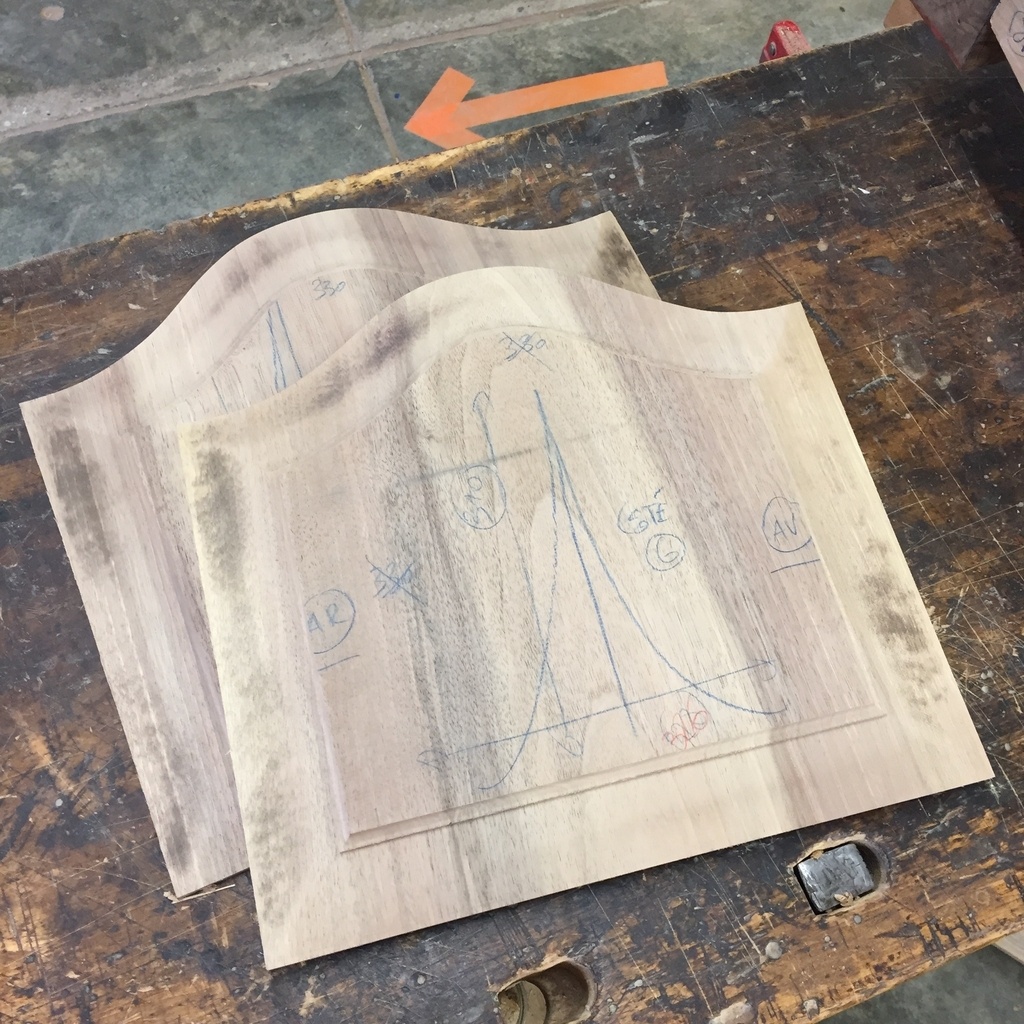

  • Les panneaux de côté viennent s'insérer en rainure et sont décorées d'une plate-bande.
  • Ces panneaux sont également découpés aux profils des traverses du haut et également galbés à chaud en doucine. Cela aura été très intéressant de passer par cette étape de galbe à chaud, ça ce fait assez bien, avec seulement une bassine, un brûleur, une éponge et un gabarit de forme. C'est accessible à tous.

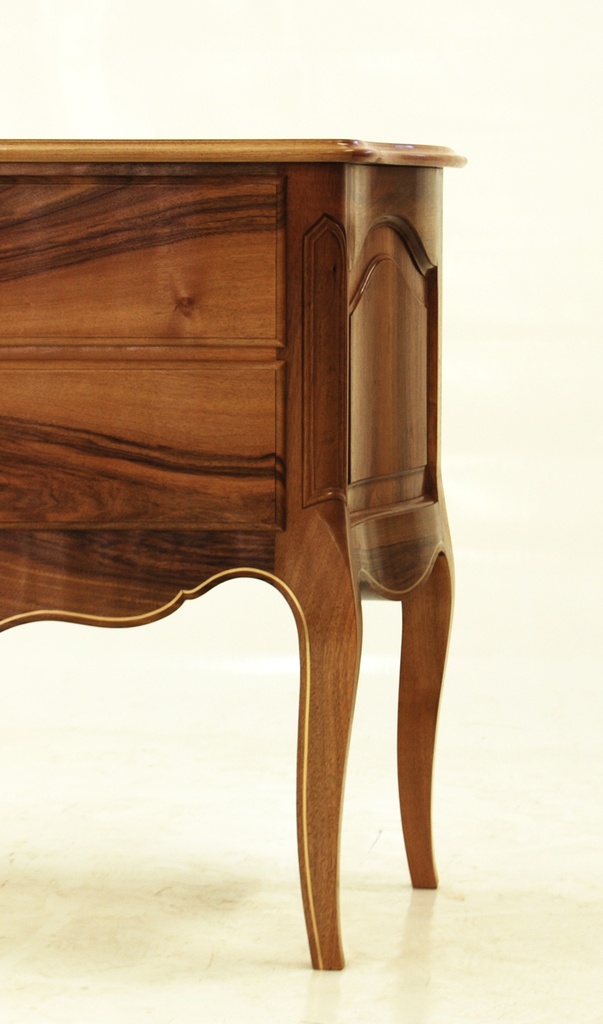

  • Les pieds sont découpés sur quatre faces en galbe Louis XV.

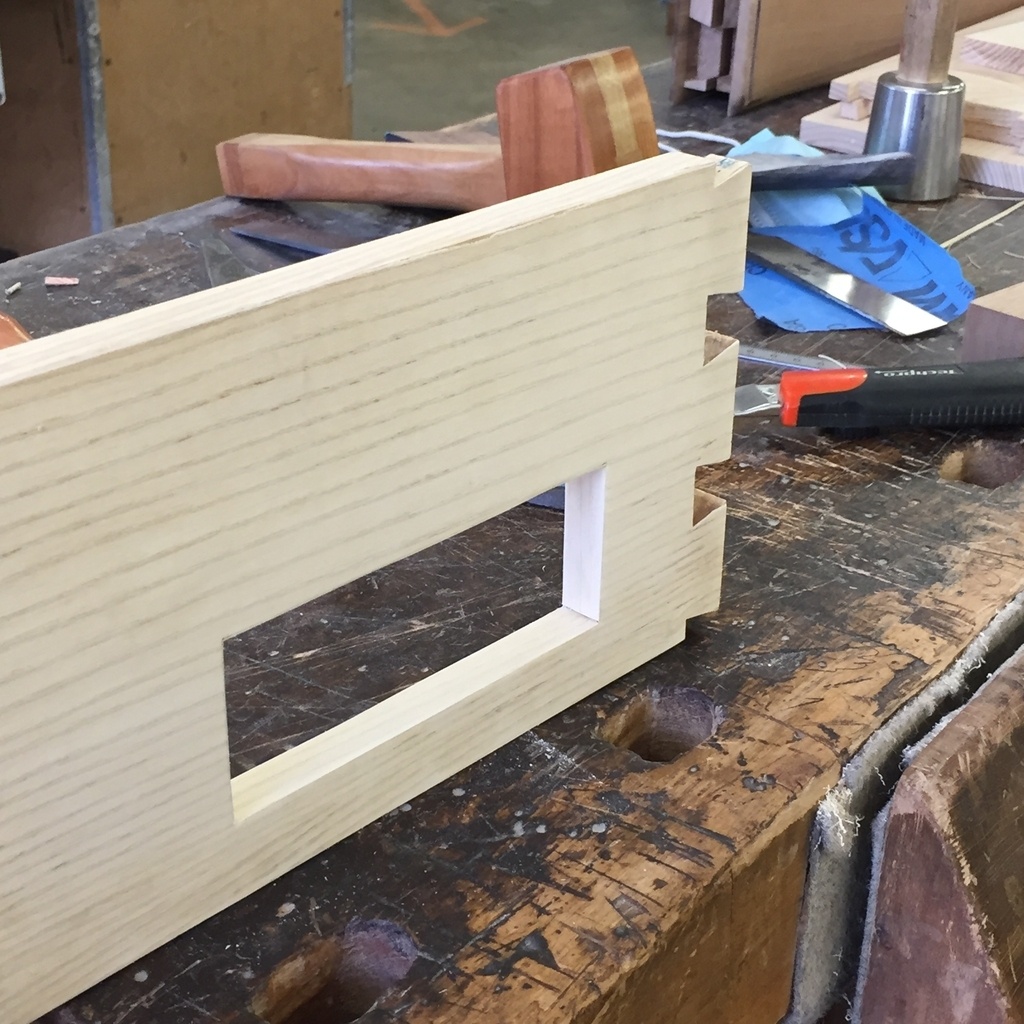

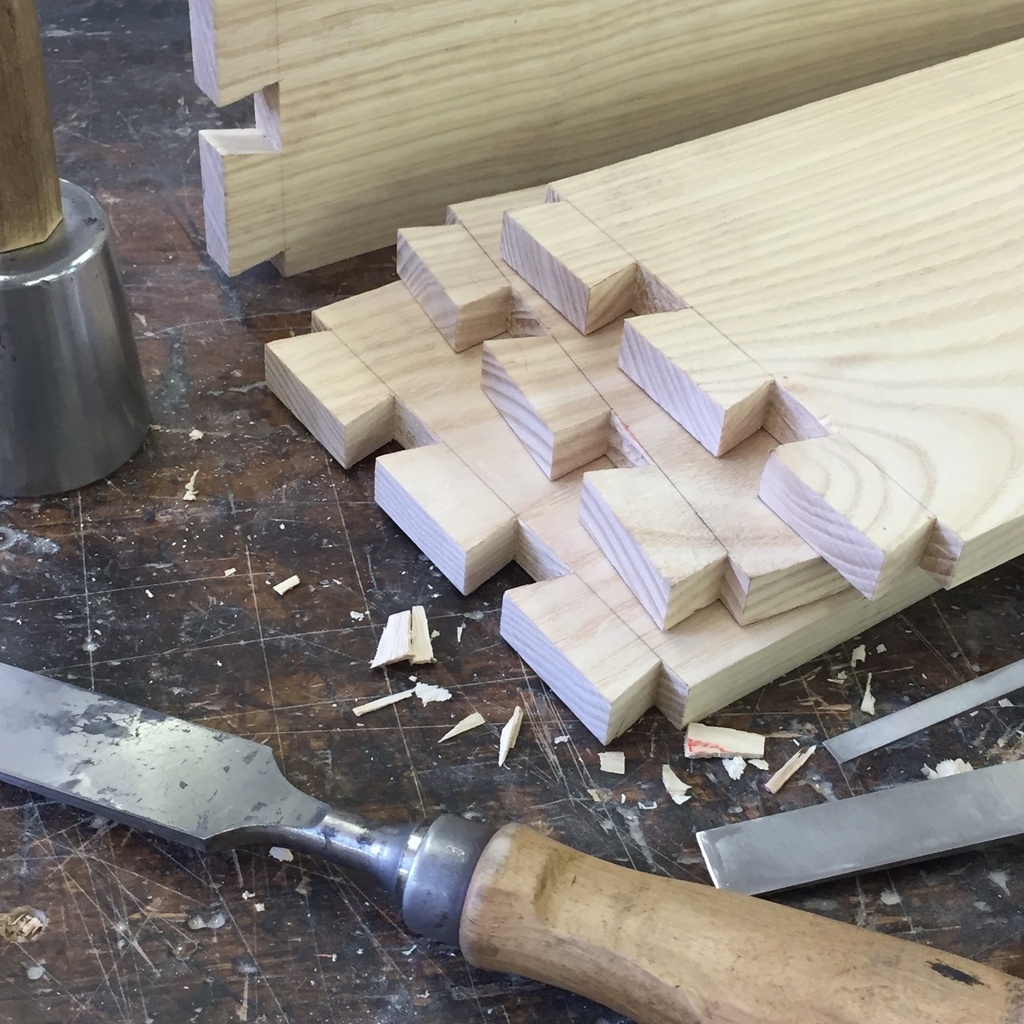

  • La façade reçoit deux tiroirs à recouvrement assemblées à queues d'aronde, ils sont découpés en parallèle des traverses en arbalète.

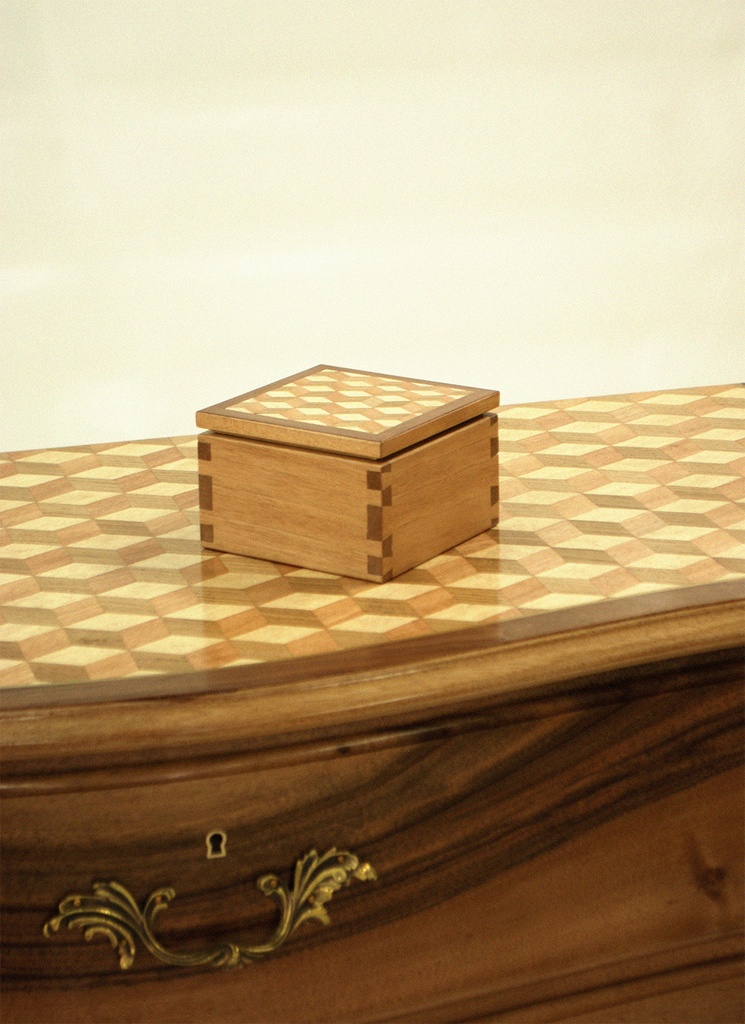

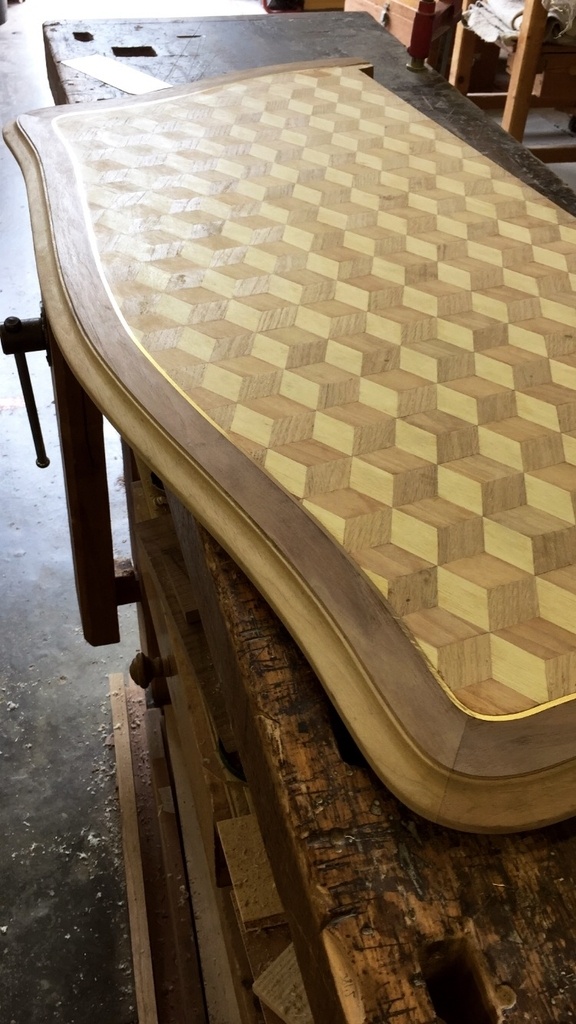

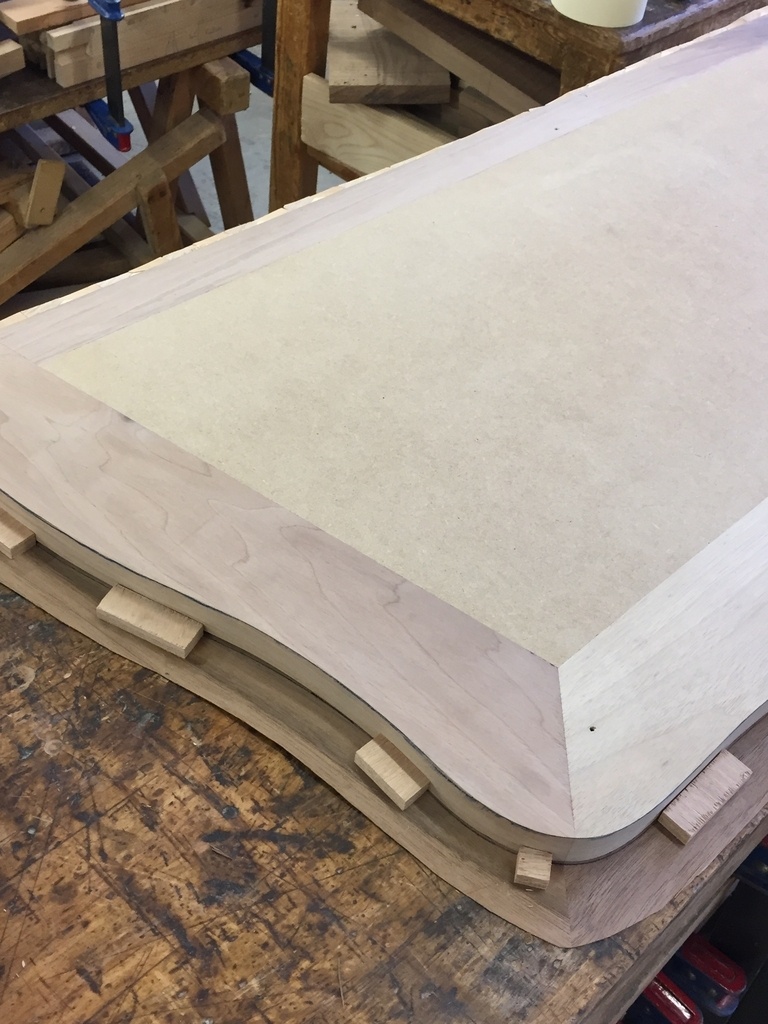

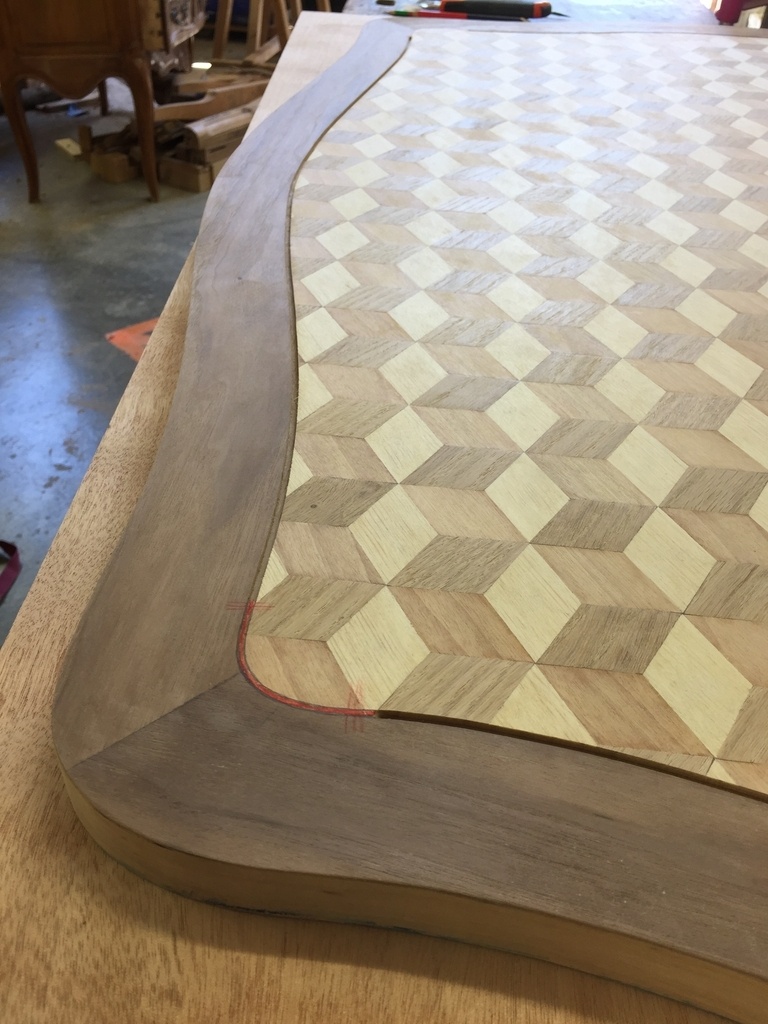

  • Le plateau est assemblé à fausses coupes d'onglet à l'avant et à lamello sur les trois côtés. Le plateau est également découpé au parallèle de la caisse avec un débord.

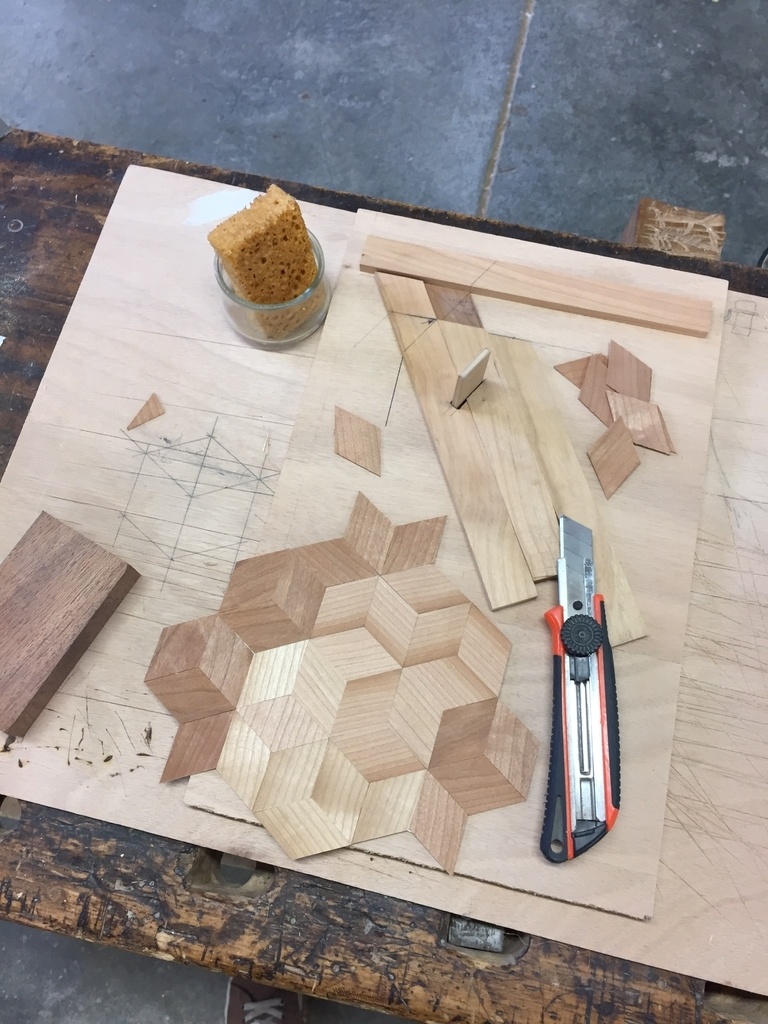

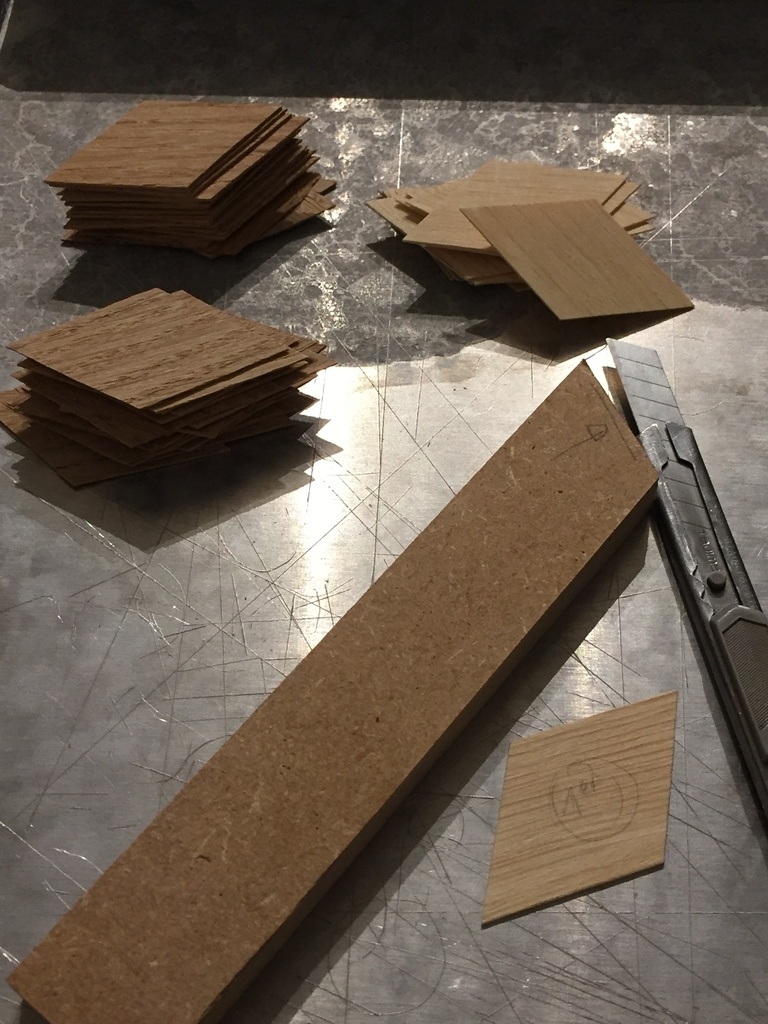

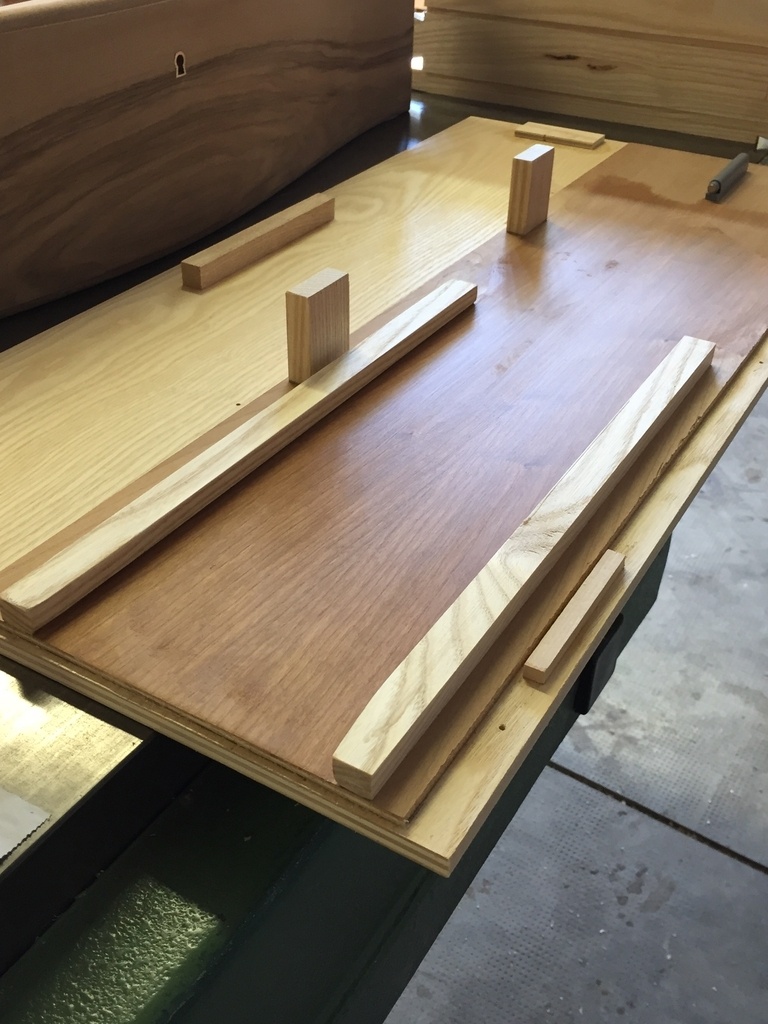

  • Pour la réalisation du frisage, j'ai du créer un gabarit de découpe pour obtenir des losanges parfaitement identiques (ou presque...), j'ai eu quelques retouches à faire... Le moindre écart et c'est la catastrophe (s'assurer que le gabarit soit parfaitement réaliser).
    Il y aurait eu d'autres manières de réaliser ces découpes de losanges, mais j'ai opté pour celle-ci, un peu longue, découpe au cutter, mais le résultat est satisfaisant.

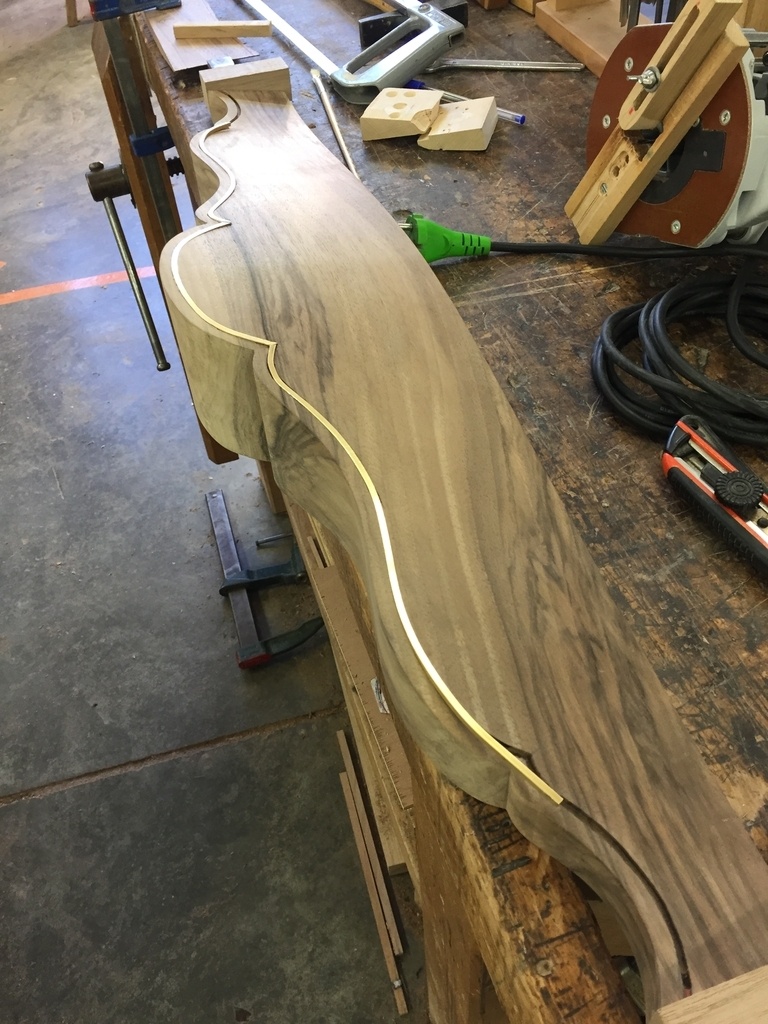

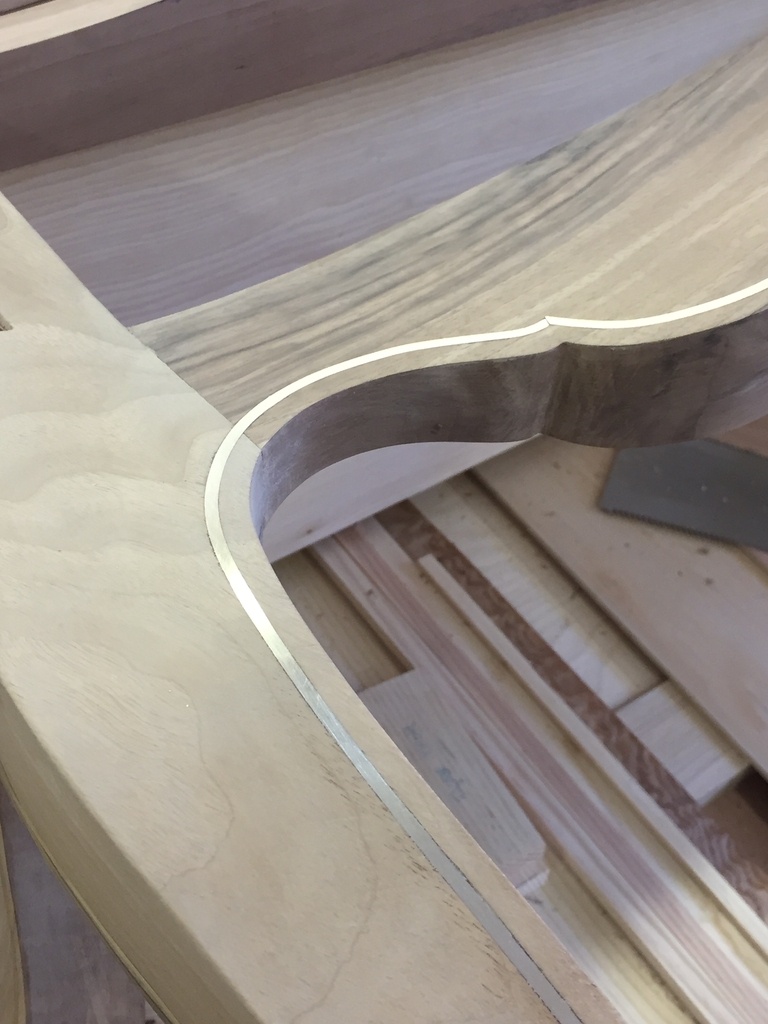

  • Pour l'incrustation des filets en laiton, cela aura été un moment assez stressant, il a fallu jouer avec la défonceuse pour obtenir des rainures de 3mm de large, profondeur de 2,8mm et avoir un écartement régulier par rapport au bord tout en sachant que l'on travaille sur des éléments galbés (pieds, traverses..).
    Il m'a fallu créer un gabarit pour à la fois guider le défonçage et à la fois rehausser la semelle de la défonceuse pour qu'elle puisse passer sur toutes les courbes/galbes.
    Cela a été surtout stressant pour créer la rainure sur le plateau entre l'emboîture et le frisage, pas droit à l'erreur !

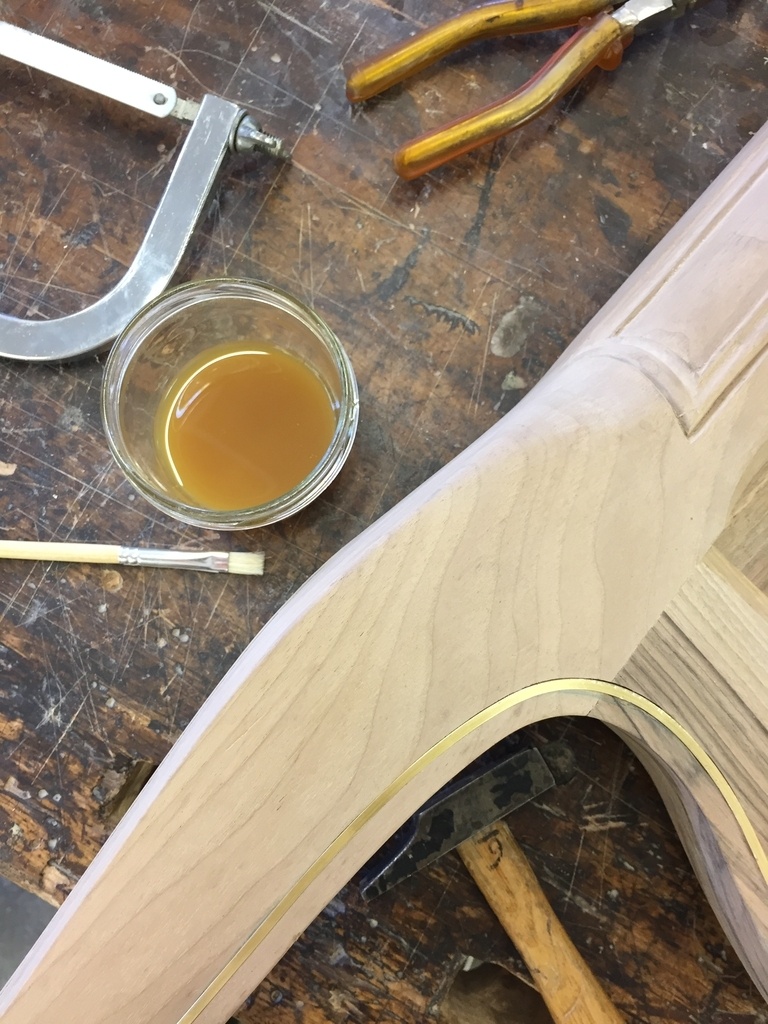

  • Pour le collage des filets, j'ai utilisé de la colle de poisson, très efficace ! 24h de séchage avant de pouvoir racler l'excédent de laiton (j'ai du refaire mon racloir plusieurs fois même si le laiton reste assez tendre).

Cet exercice aura été très intéressant, une approche sur le galbe, le cintrage à chaud, la marqueterie, l'incrustation de filets laiton et plus encore.
Et cette réalisation m'aura surtout permis d'obtenir mon diplôme d'ébéniste :)

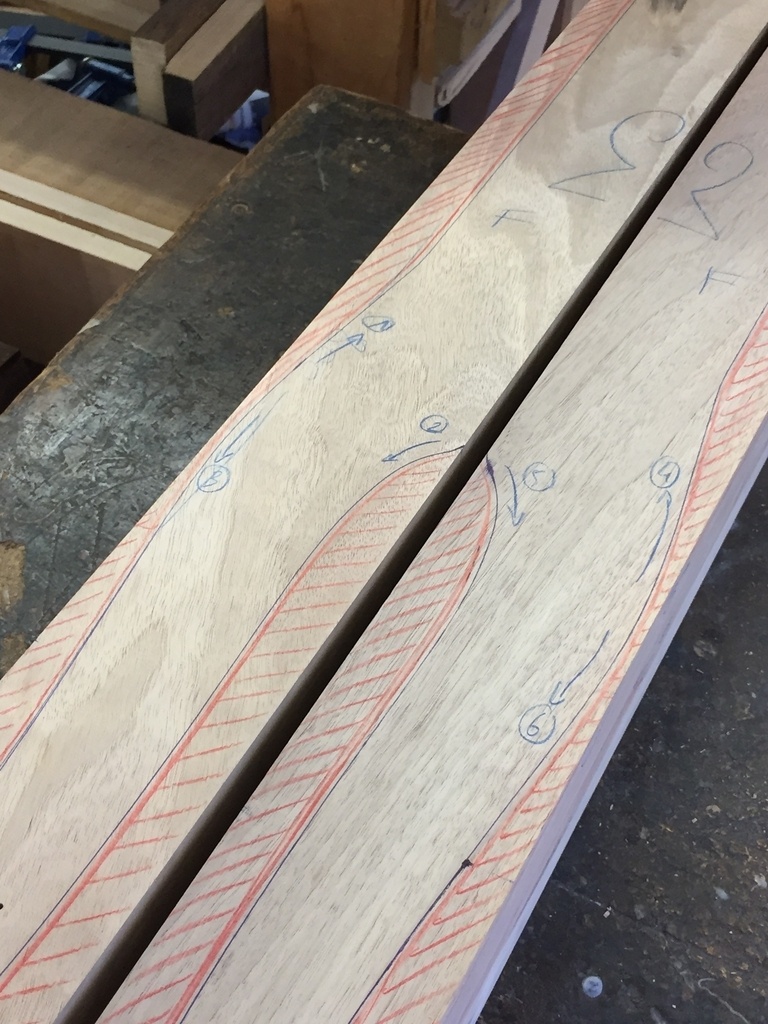

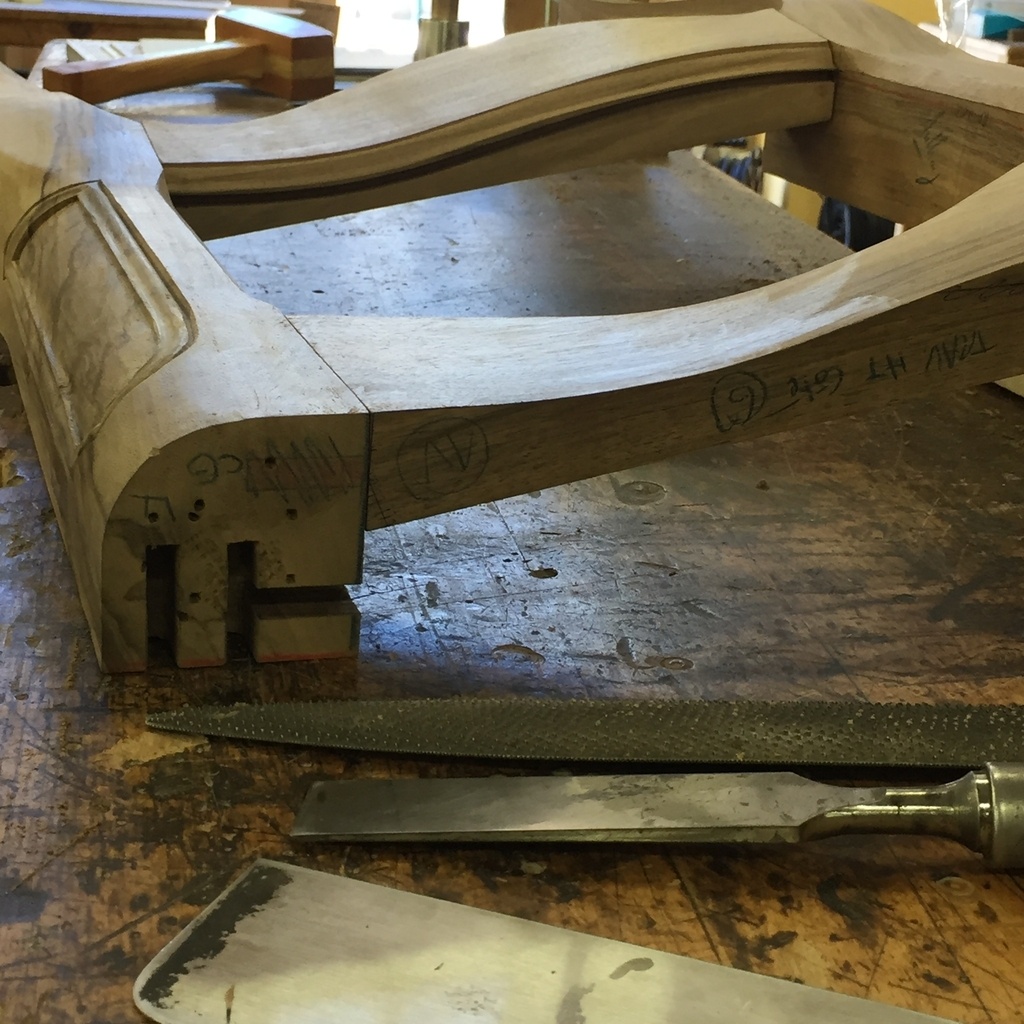

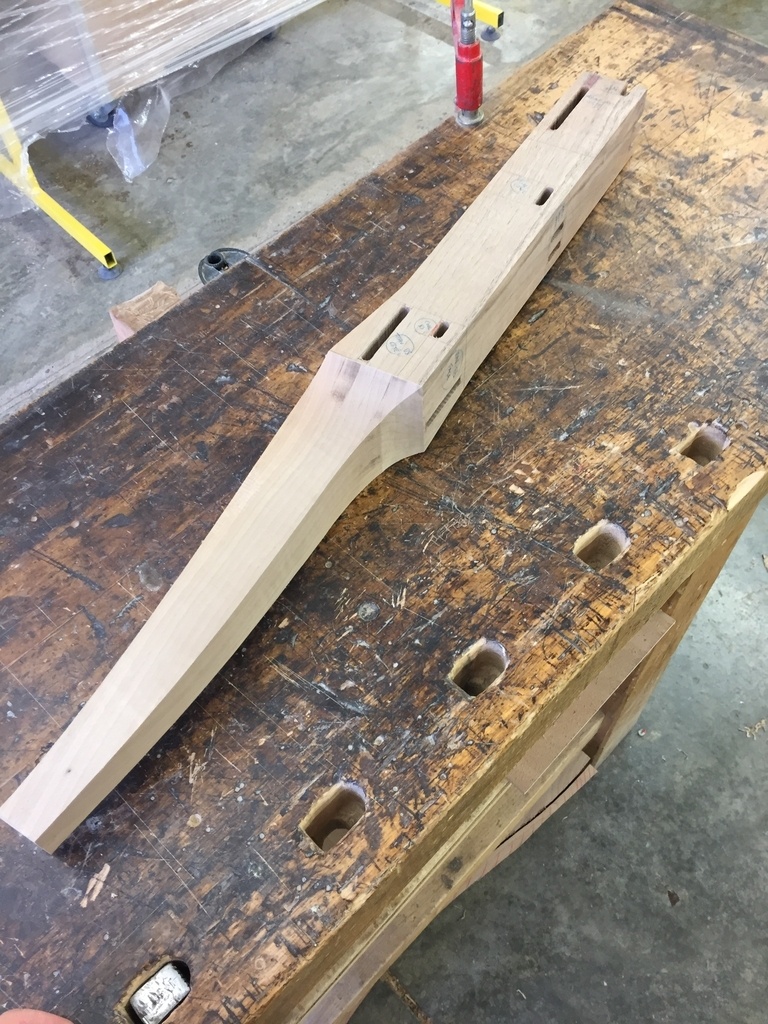

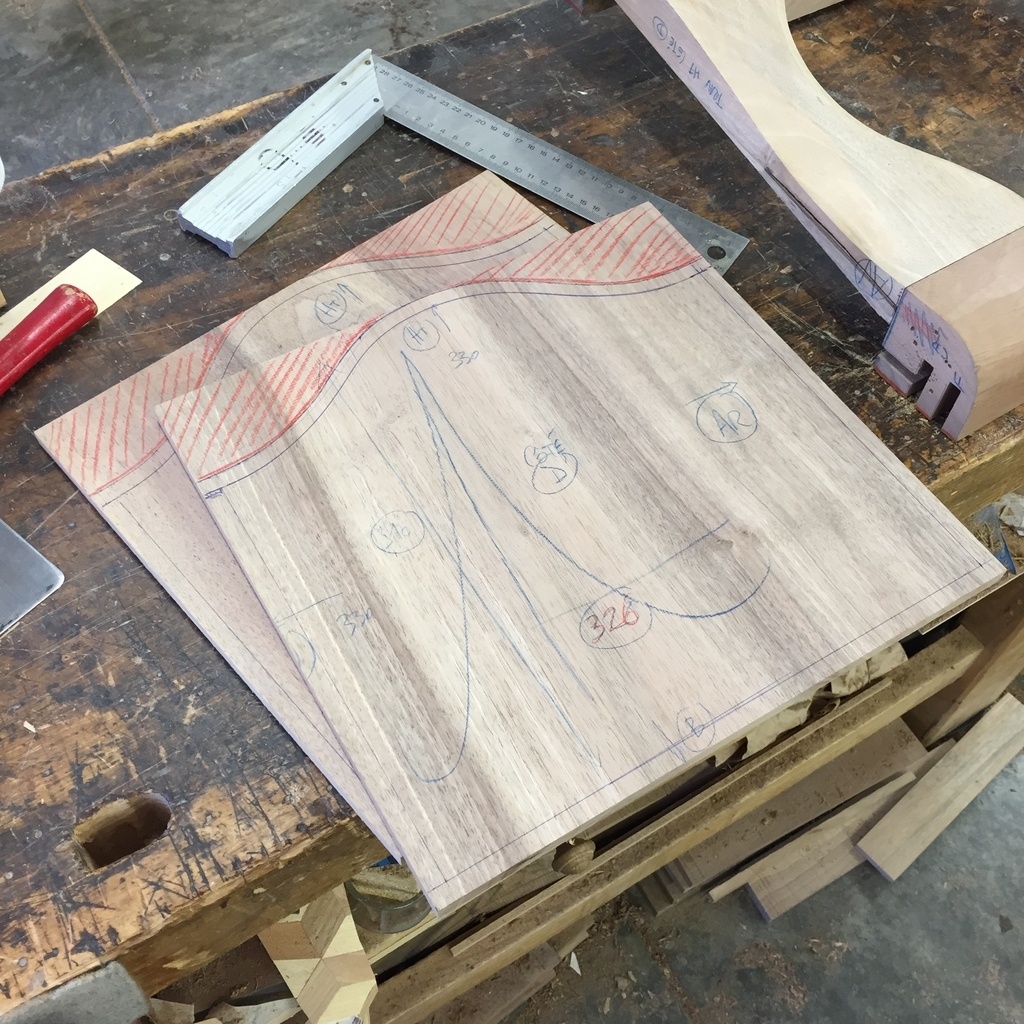

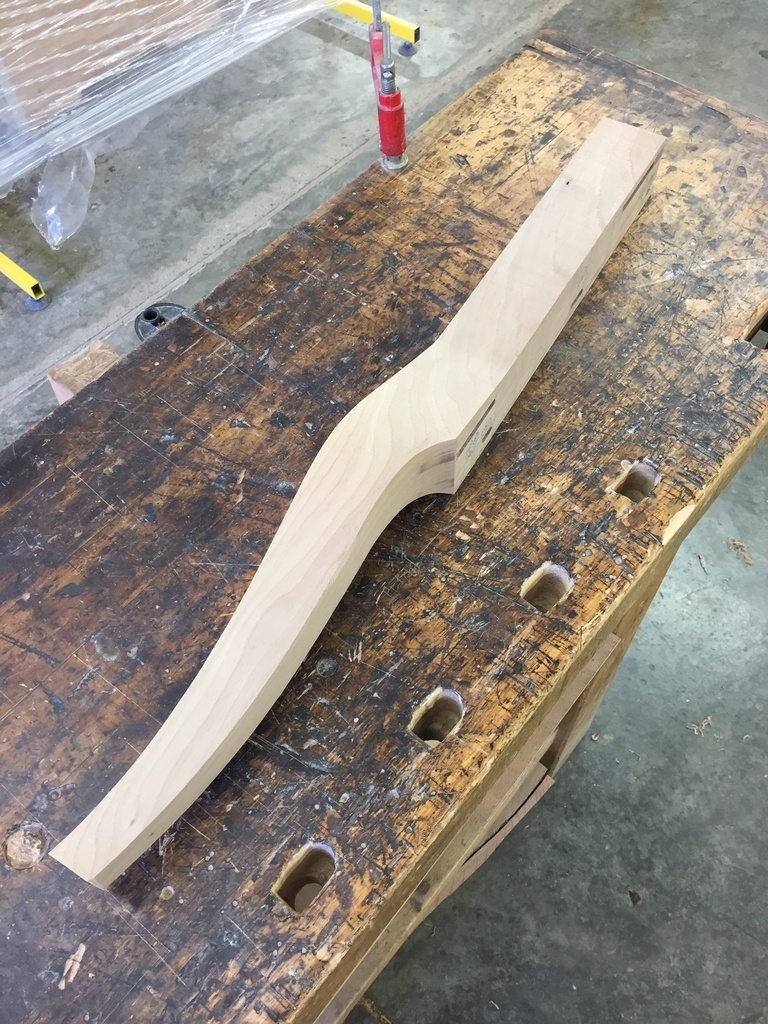

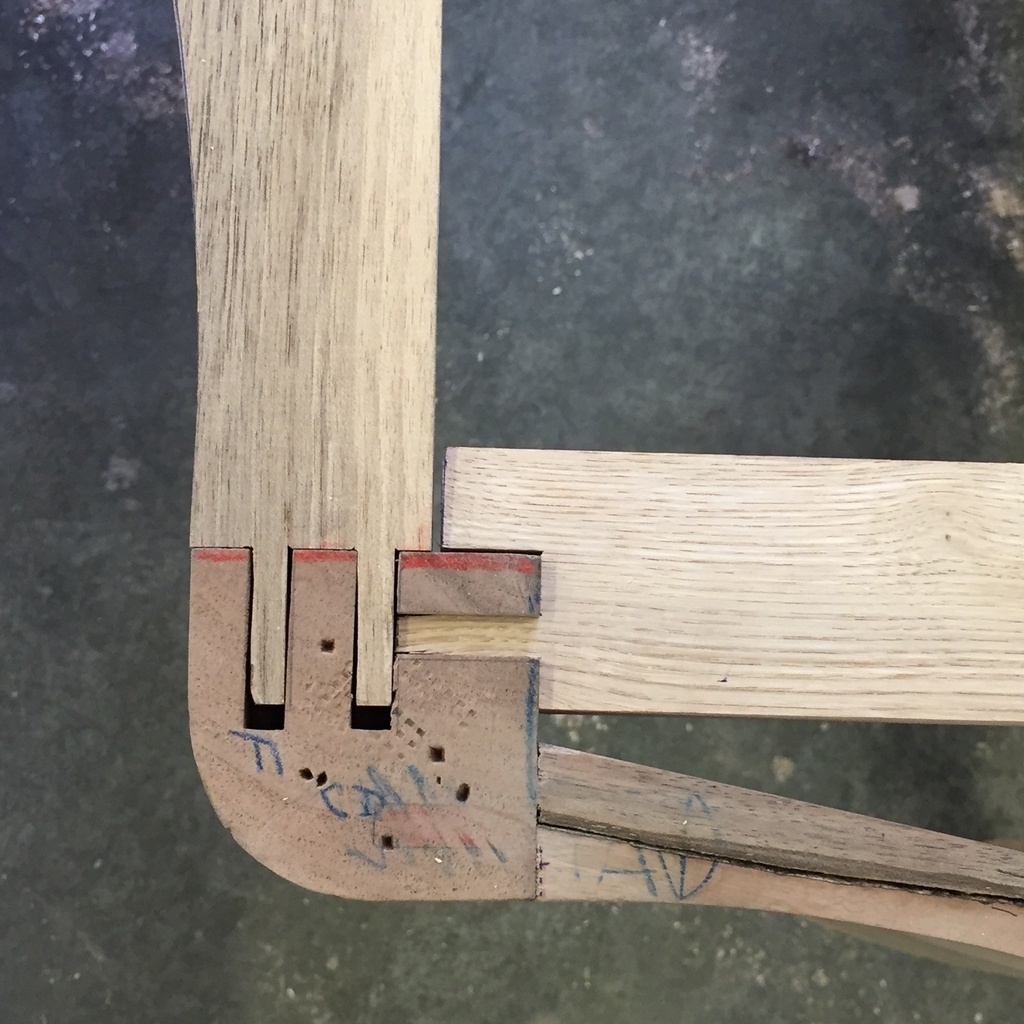

Quelques petits détails sur les étapes de fabrication des pieds avant.

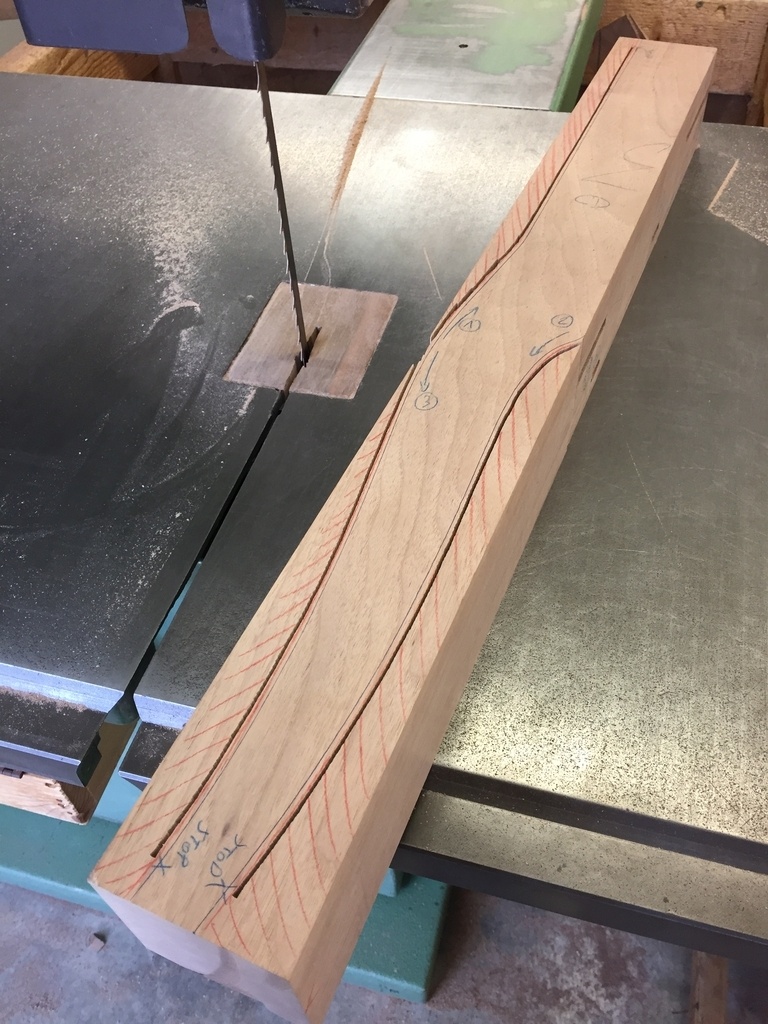

Traçage, chantournage, mortaisage, etc...

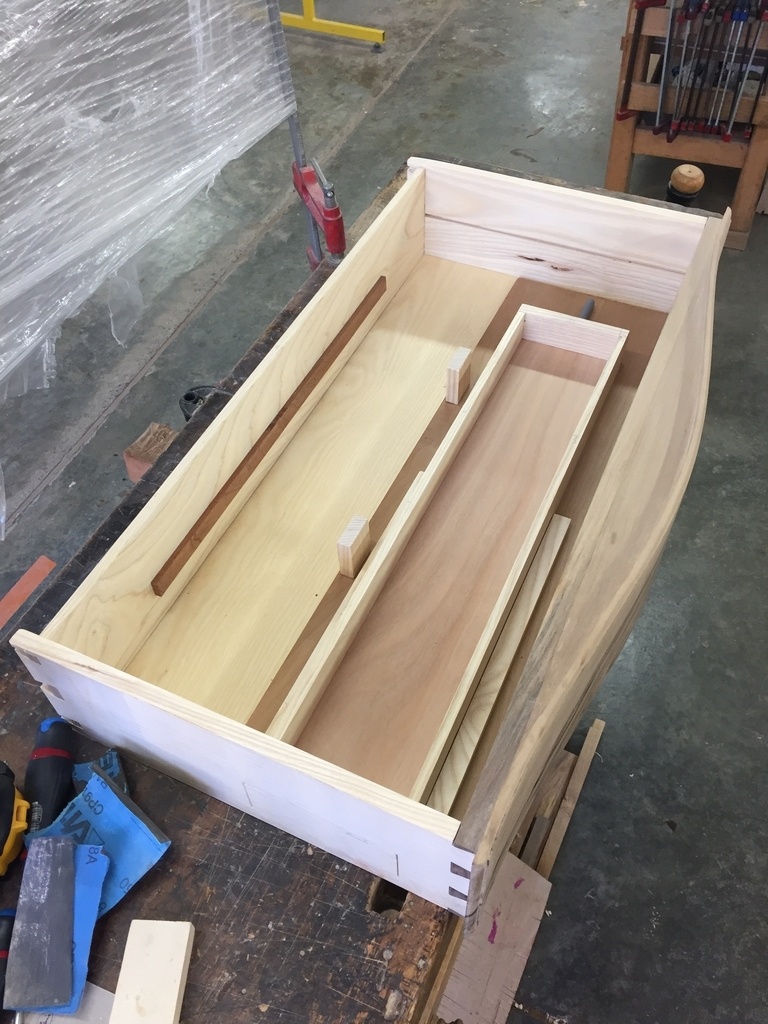

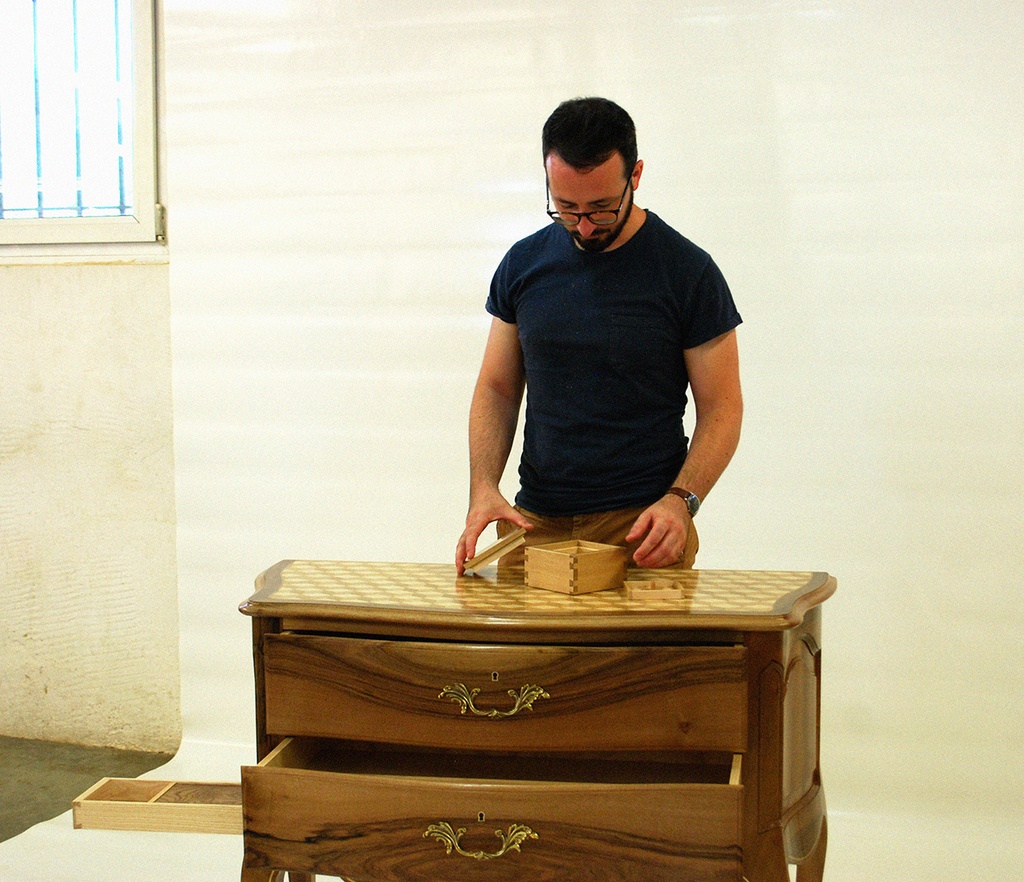

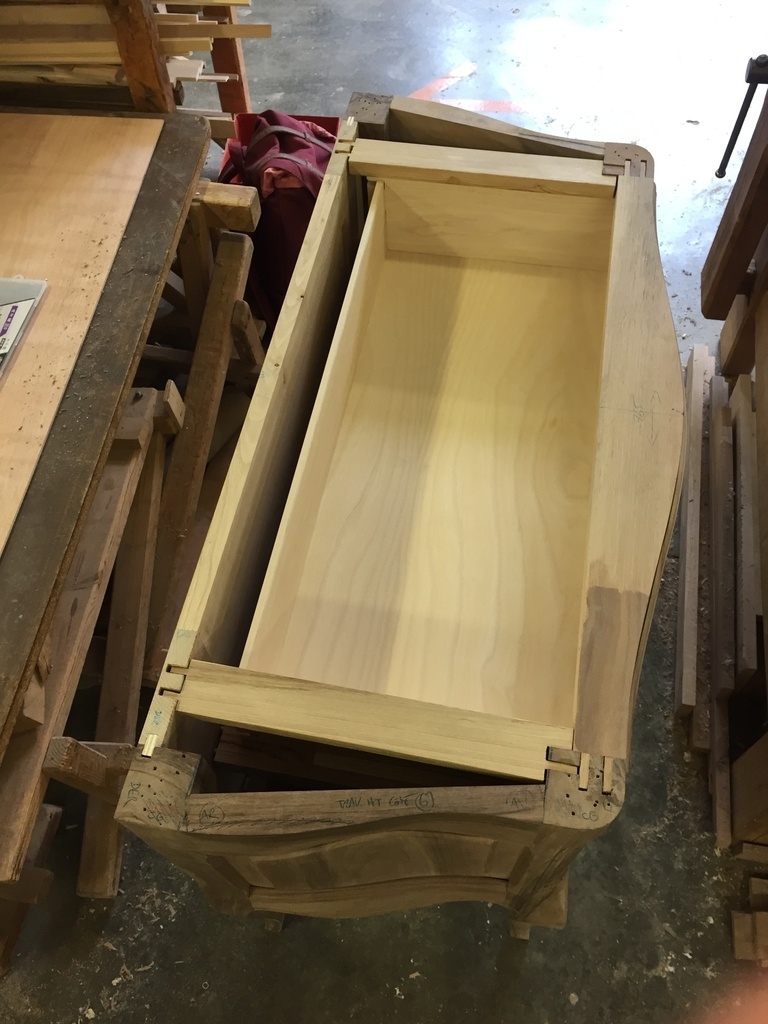

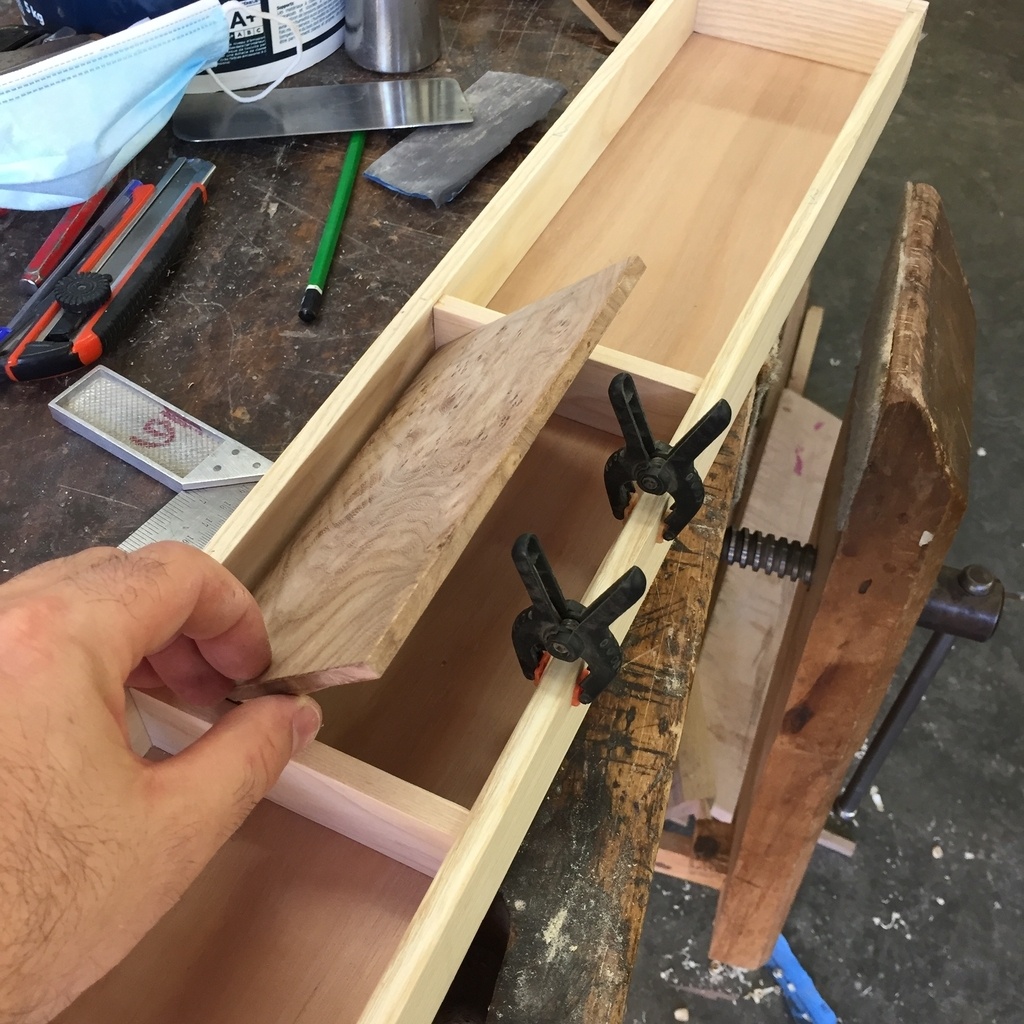

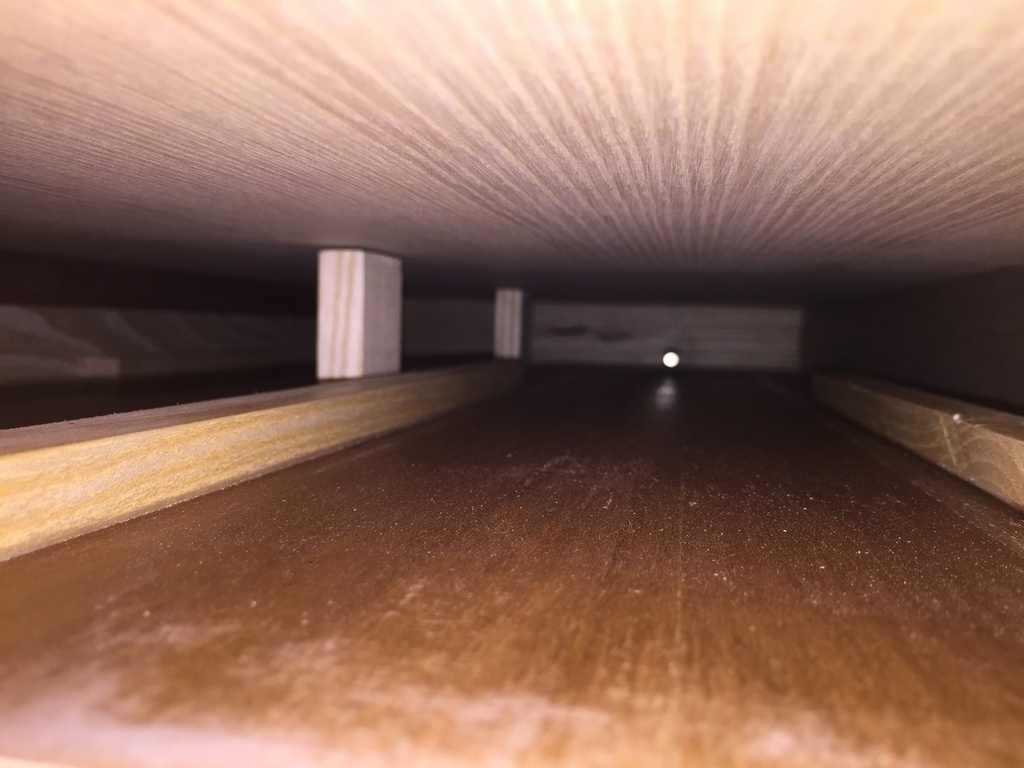

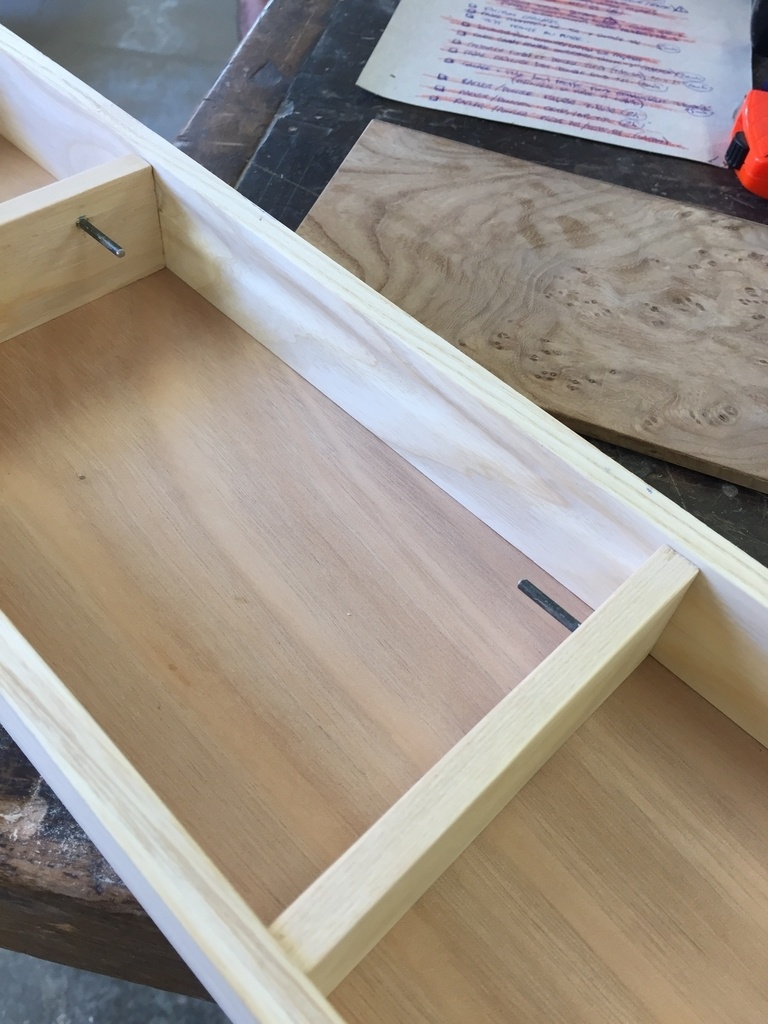

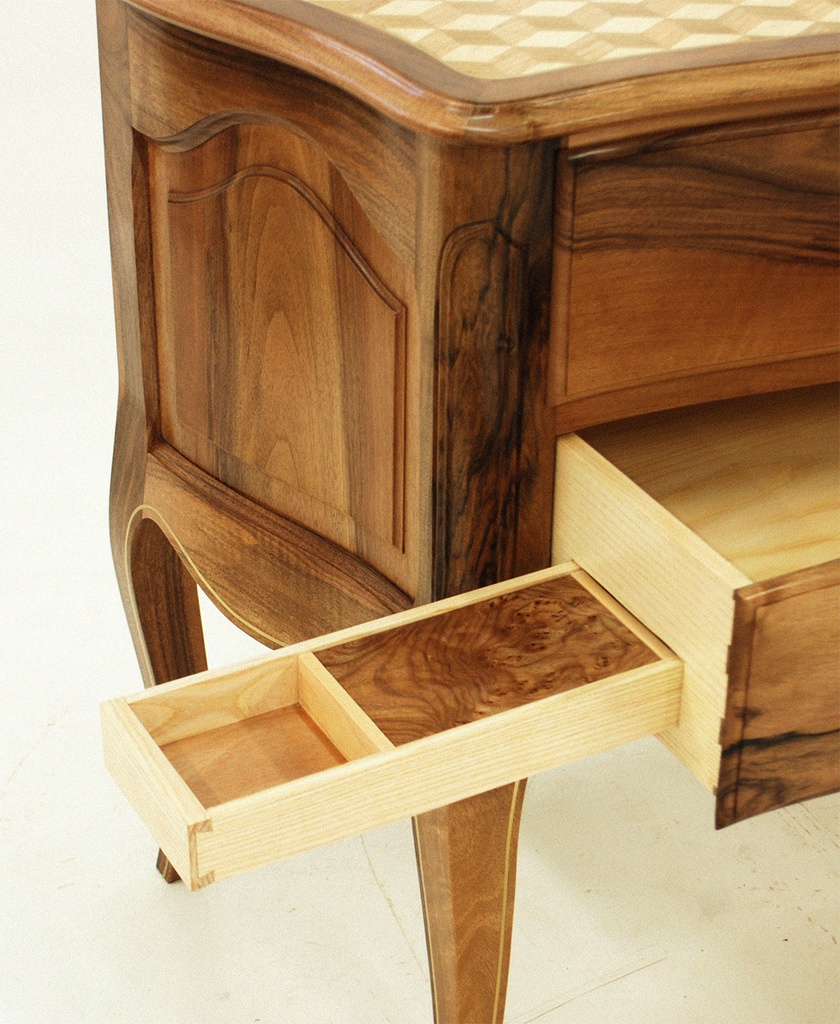

Le tiroir secret... 🤫

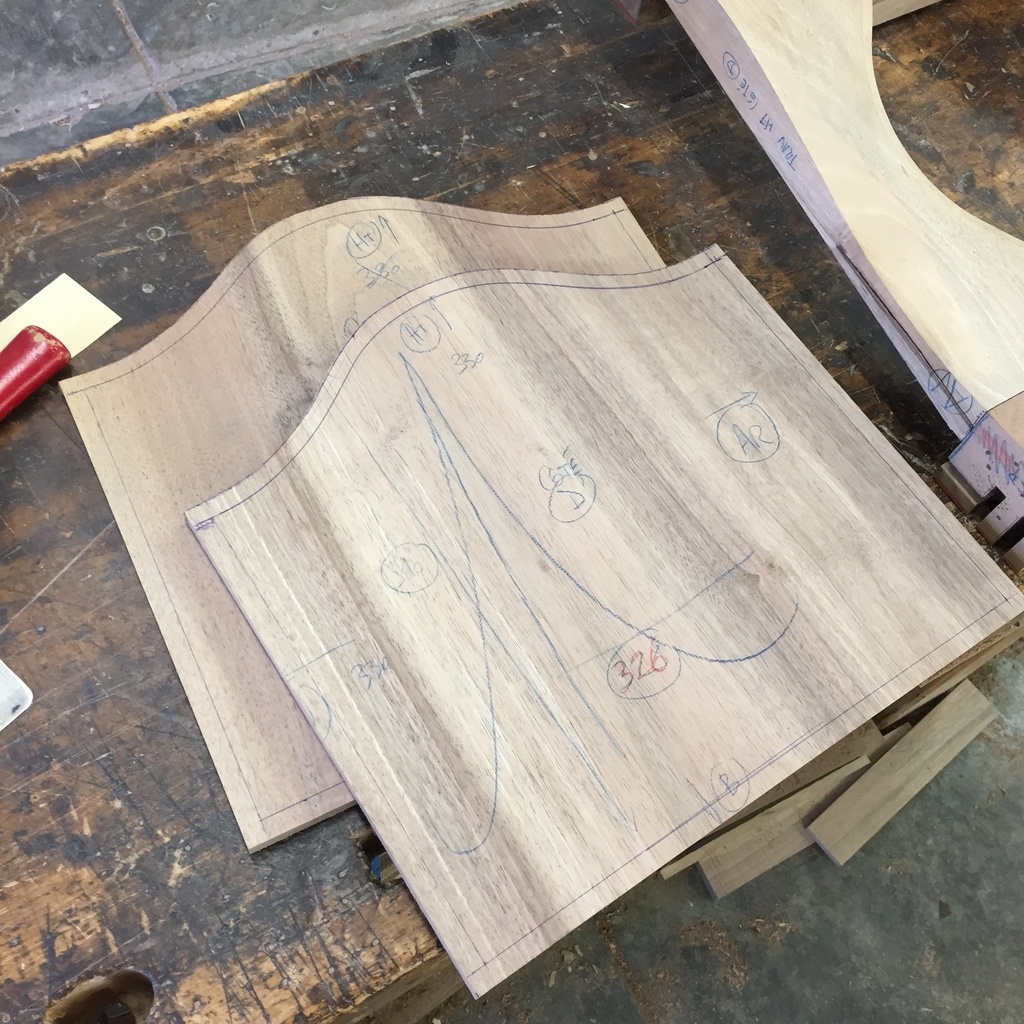

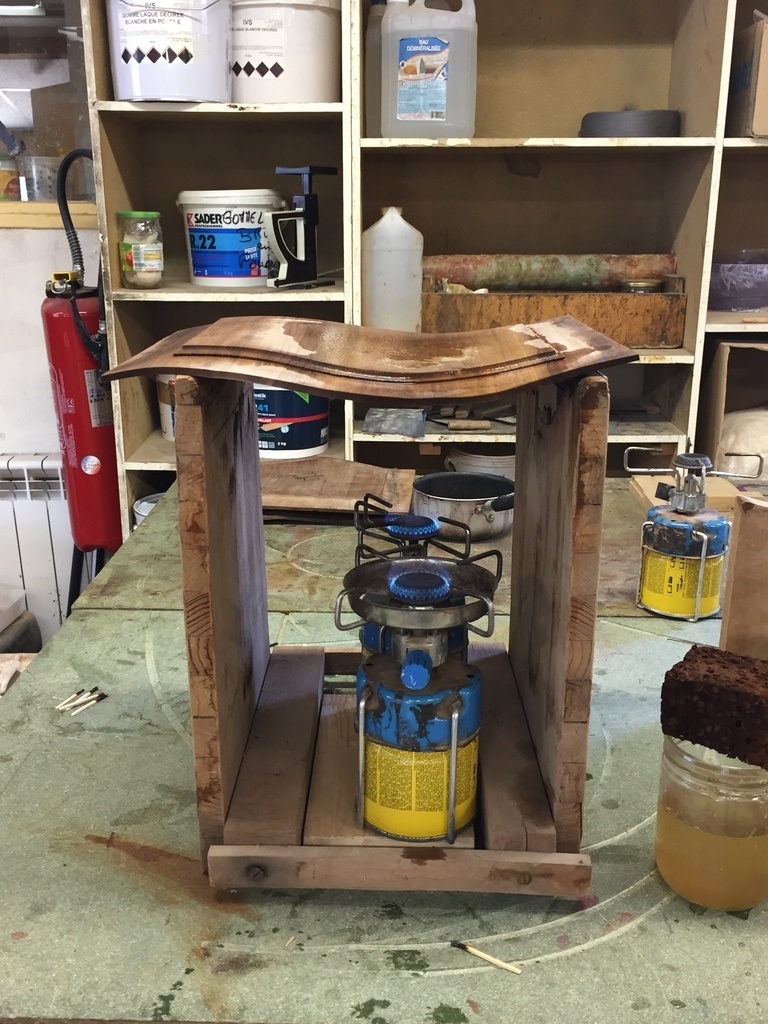

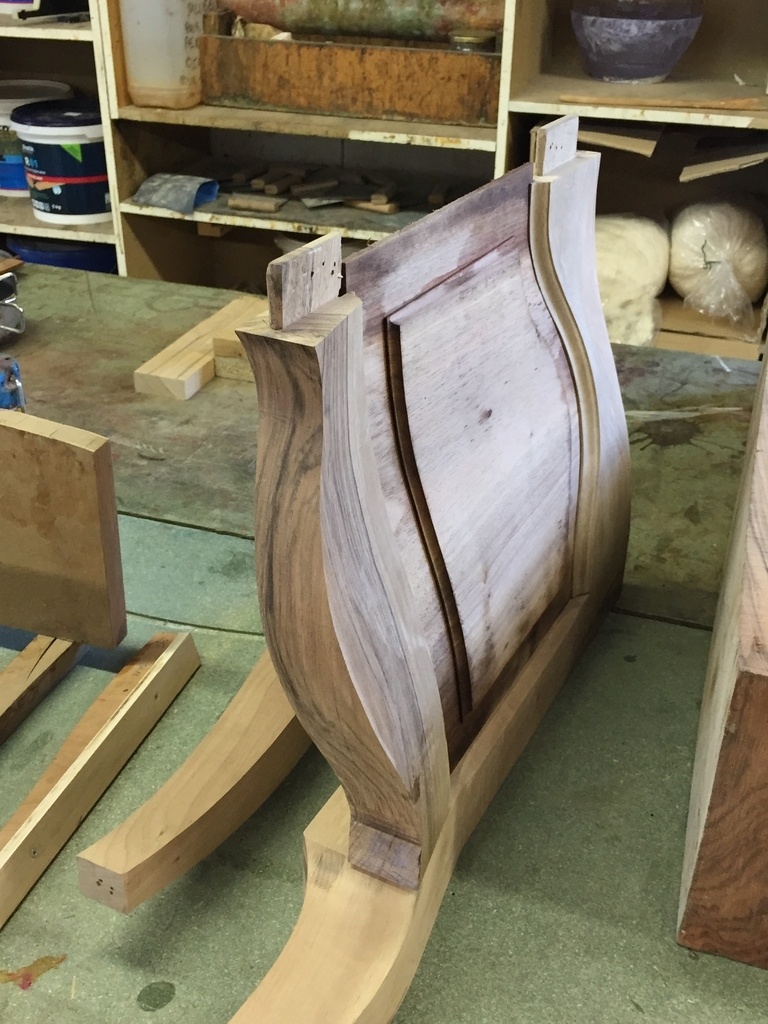

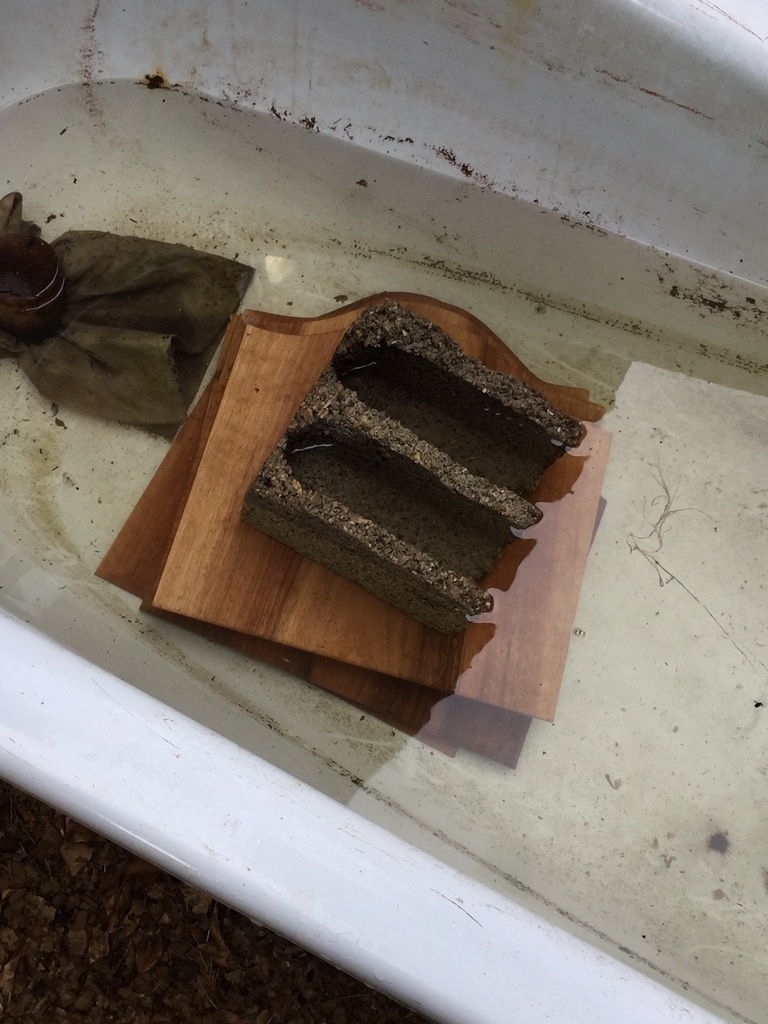

Le cintrage à chaud...

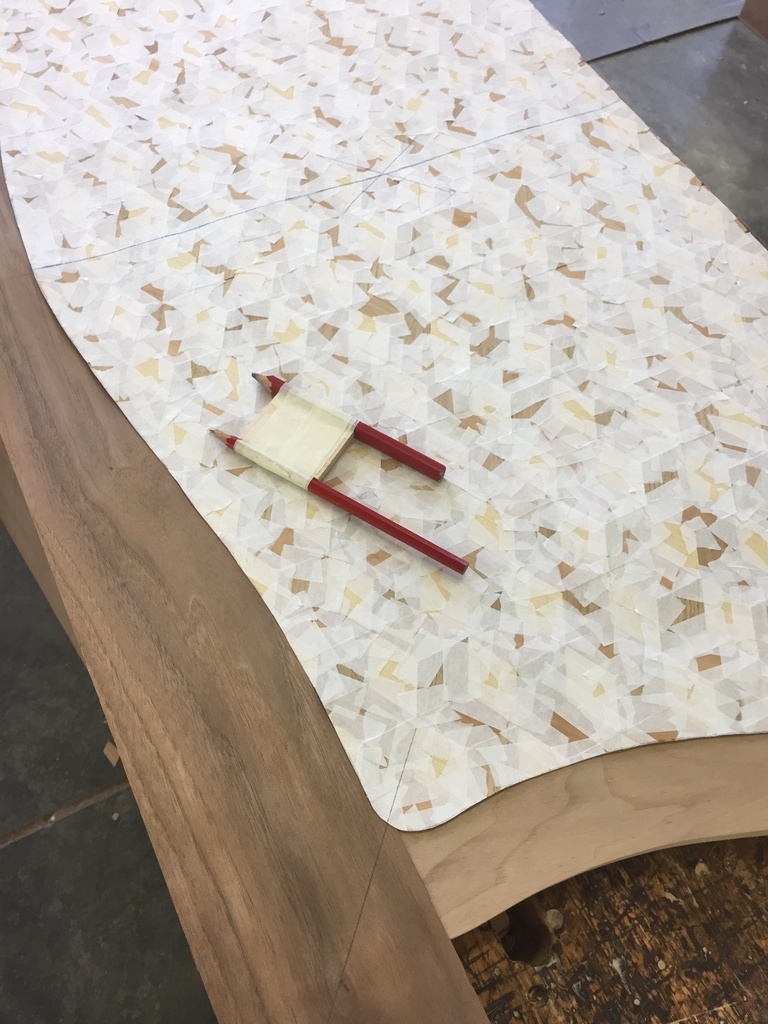

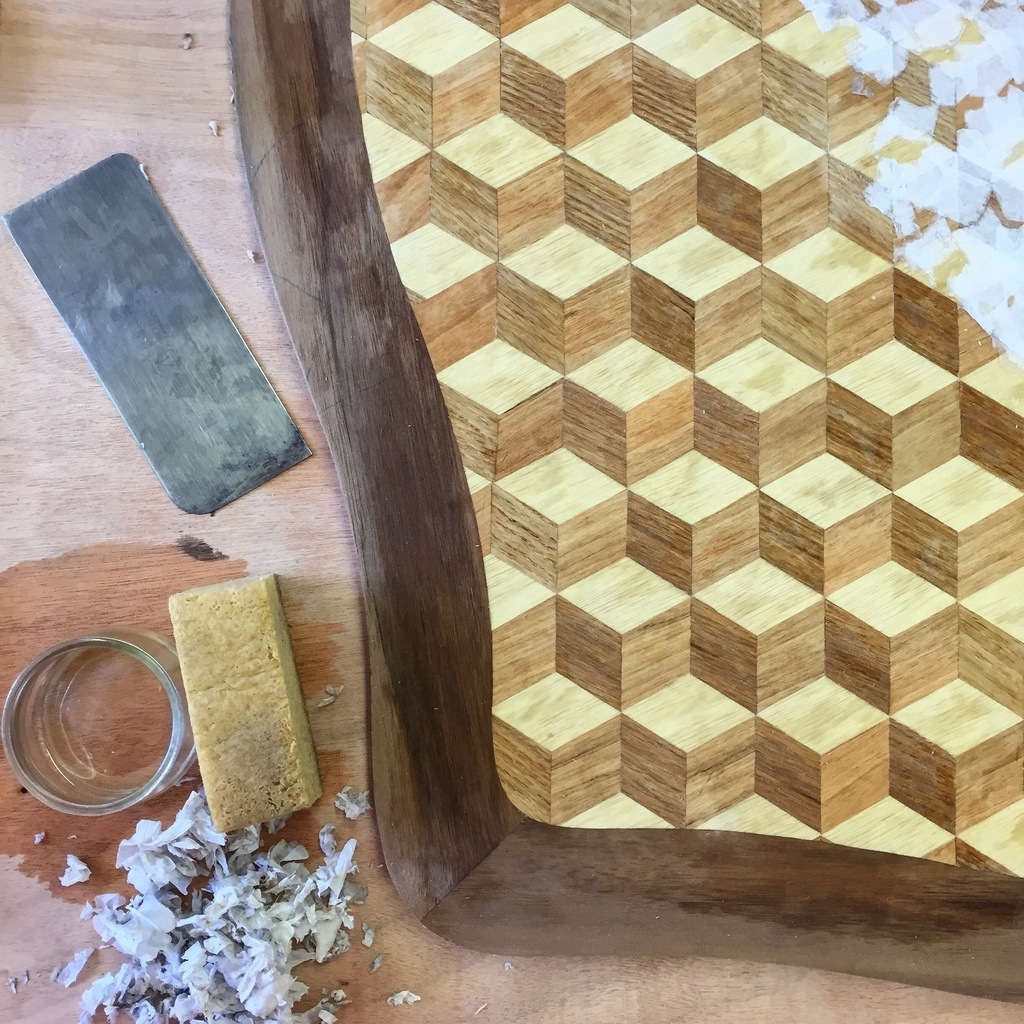

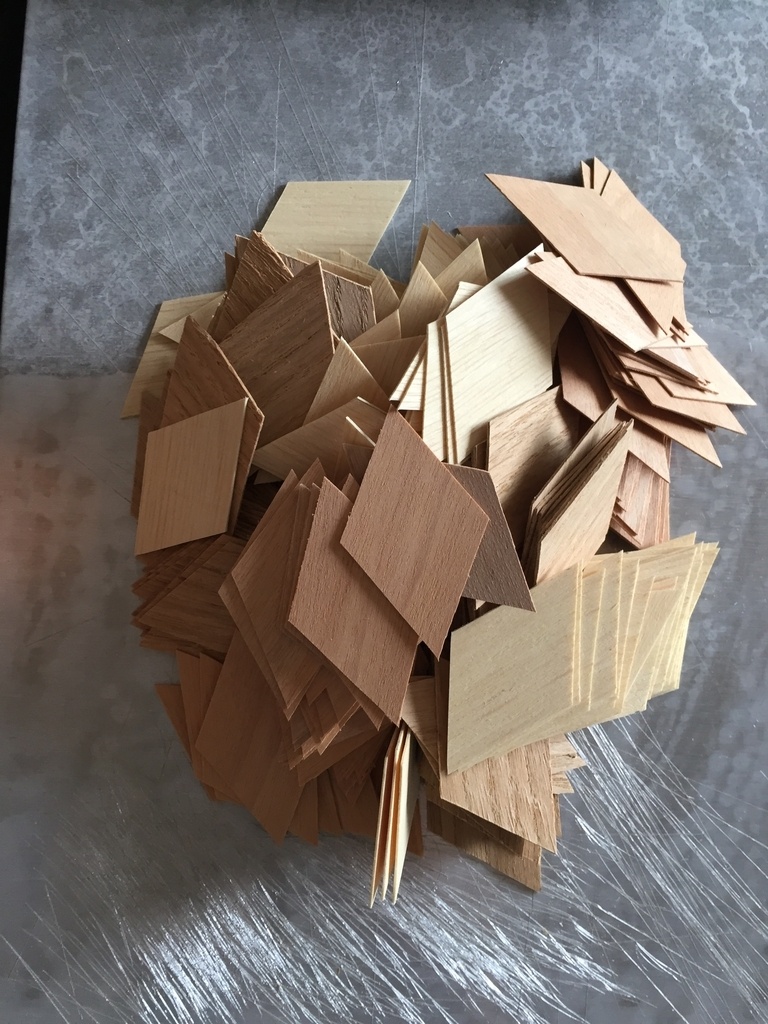

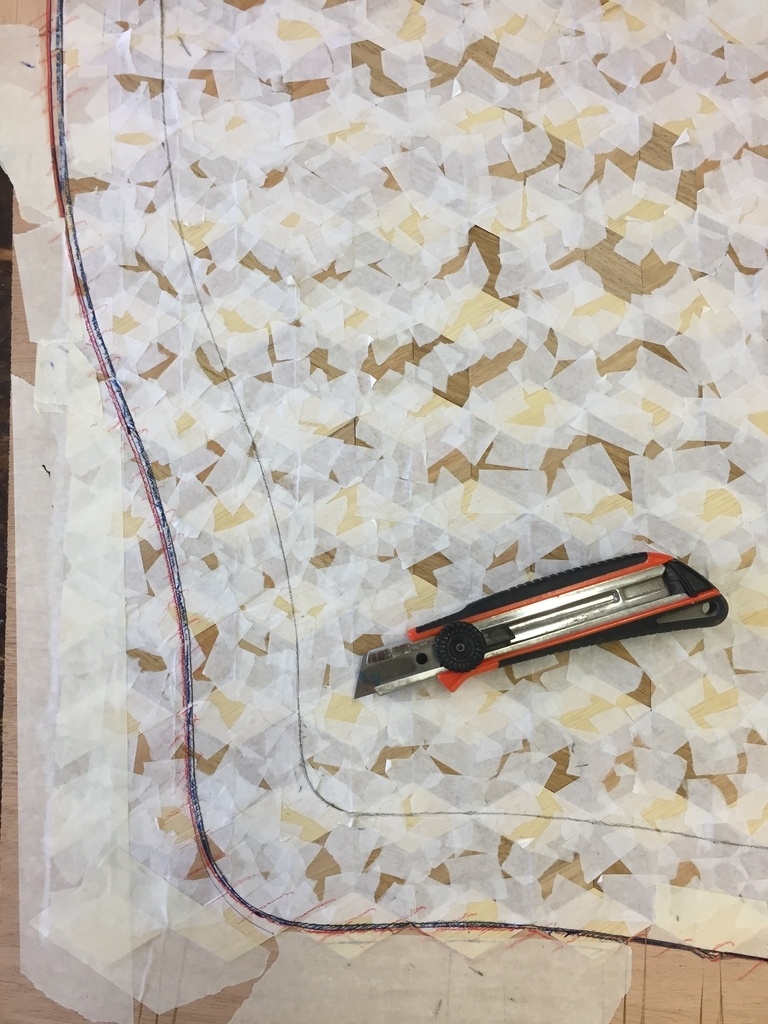

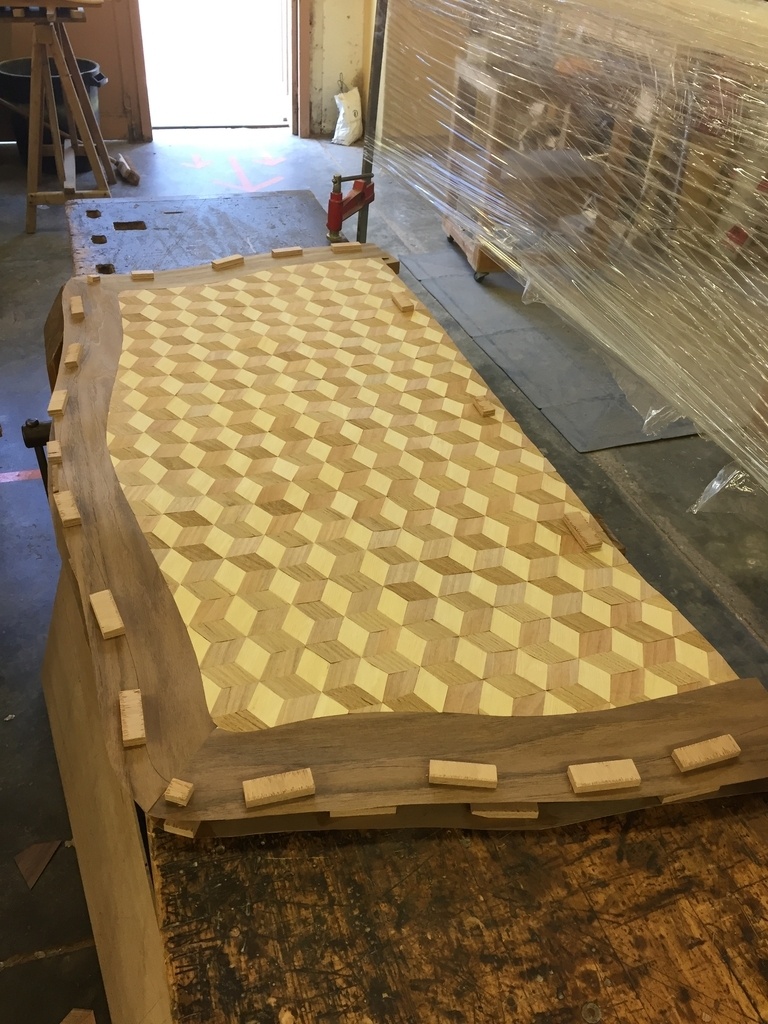

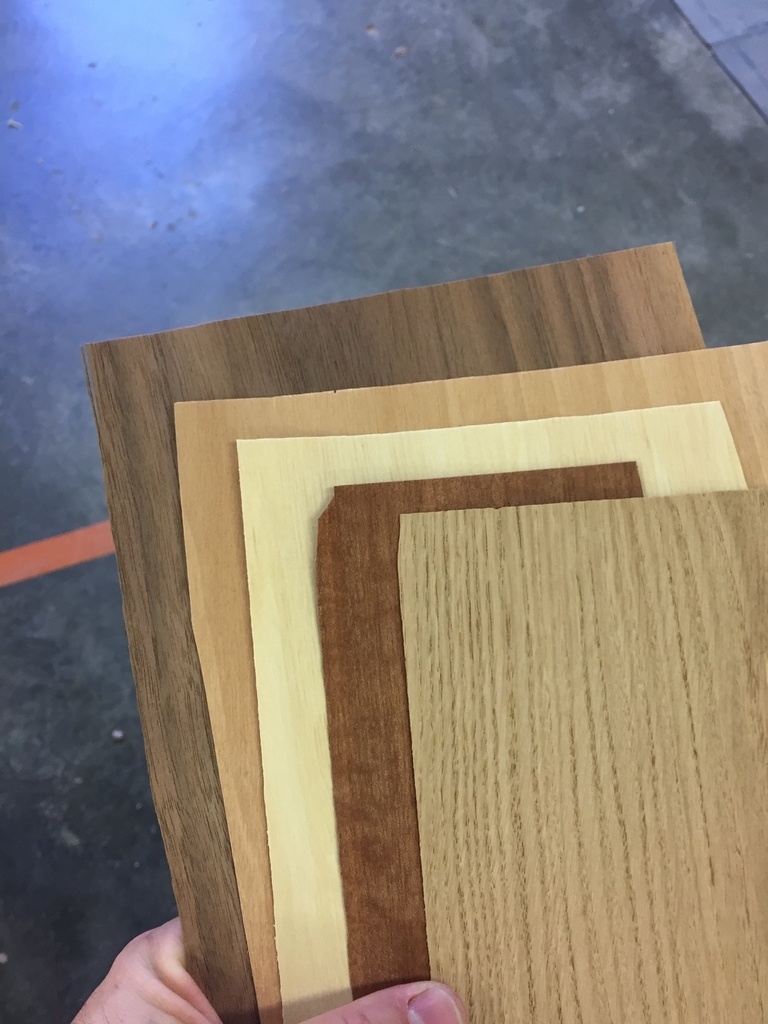

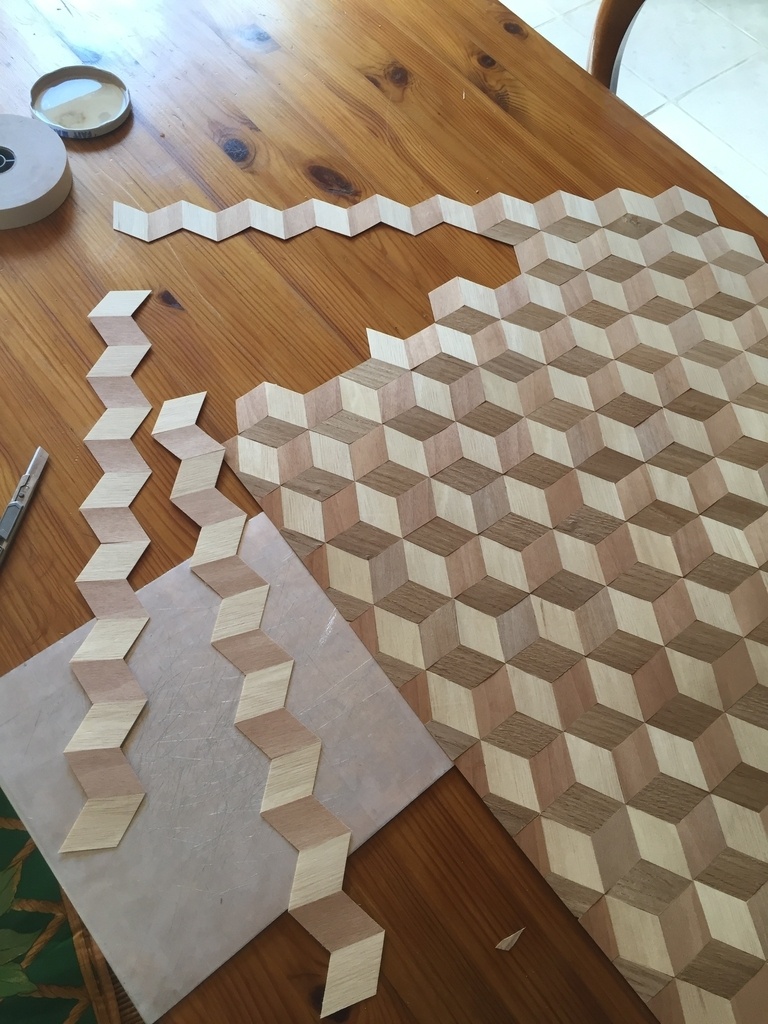

Détails sur le travail du frisage.

Mis à jour

Discussions

anthonydujardin a publié la création "Commode galbée".
il y a 11 mois
sylvainlefrancomtois

toute la saveur de l'ébéniste que je ne suis pas ! 👍

hundertaker
( Modifié )

Tu as tout dit :
Diplôme d'ébénisterie...
Je m'abonne pour que tu m'étonne et renouvelle l'art sur bois...

anthonydujardin

Très aimable, merci beaucoup 🤓🙏

Olivier Vernhettes
( Modifié )

Bravo pour cette dernière réalisation et surtout pour ton diplôme qui va pouvoir te permettre de continuer dans cette belle profession

anthonydujardin

Merci beaucoup 🤓👍
Oui, c'est une très belle profession, une passion avant tout.

anthonydujardin
( Modifié )

sylvainlefrancomtois Merci, ne t'en fais pas tu fais du bon travail également ;)
Il faut surtout souligner que ce meuble a été réalisé en situation de formation avec toutes les étapes de fabrication.
C'était un plaisir de travailler sur ce meuble, ça donne des idées pour d'autres projets en terme de technique de fabrication.

glaude
( Modifié )

magnifique réalisation qui associe x disciplines; Respect

anthonydujardin

🤓🙏 Merci

Santé !
( Modifié )

Magnifique, bravo.

ça en dit aussi long sur la qualité de la formation de l'école d'ébénisterie d'Avignon :)

anthonydujardin

Merci beaucoup :)
Oui, je recommande fortement cette formation, le programme est très complet !

Boisenformes
( Modifié )

Waouh,dommage l'arrière plan qui ne mets pas à sa juste valeur cette œuvre.

anthonydujardin

Merci, oui c'est vrai qu'avec les dormants en fond c'est pas terrible 😅
On a fait des photos sur fond blanc en fin d'année, mais je ne les ai pas encore reçu. (petit aperçu)

Herlem
( Modifié )

Magnifique cette commode.
Ton diplôme est bien mérité
Admiration !

anthonydujardin

Merci beaucoup, c'est gentil 🤓👍

Tulipier77
( Modifié )

Jolie !! 👏👏
Je vois pas mal de modifications par rapport à celle que nous avons réalisé. Notamment sur la traverse basse avant qui est plus travaillée que la nôtre. C’est un choix de ta part pour l’œuvre de fin d’année ou c’était imposé ?
Et le frisage du plateau est juste super.
En tout cas « elle claque sa race » 🤣🤣🤣
Super boulot. Bravo.
Bienvenue dans la famille des anciens de l’ESEA 😜

anthonydujardin

Merci 😅👍
Oui je l'ai un peu simplifié volontairement pour mon projet de fin d'année.
Puis, je ne suis pas trop ami avec la toupie Reisch, donc ça m'a arrangé 😂

Ça a été un long travail pour le plateau, je me suis découpé tous les losanges pendant le confinement.. au cutter, un régale.

Tulipier77
( Modifié )

anthonydujardin je ne dirais pas simplifié, mais plutôt compliqué au niveau des formes. Mais je te rejoint sur l’utilisation de la toupie reisch.
En tout cas, ta commode pas commode (enfin dans mon souvenir) elle a vraiment de la classe. 👌

anthonydujardin
( Modifié )
kaj

Resch pas Reisch ni Reich (c'est beaucoup plus dangereux)

sylvainlefrancomtois
( Modifié )

kaj aie et pas heil !!

anthonydujardin
( Modifié )

kaj Beau coup d'oeil, merci pour la correction ;)

Tulipier77

Il me semblait également mais j’avoue avoir copié sans me souvenir de la vraie orthographe.
D’ailleurs, au prix où ça coûte, ils auraient pu trouver un nom plus simple 😅

kaj

Le nom est assez rude comme l'utilisation d'ailleurs

anthonydujardin
( Modifié )

kaj Oui je confirme, c'est un peu brutal comme outils !

JeffBurlu
( Modifié )

kaj Excellent !

EricFd
( Modifié )

Ouchhhhh ... c'est beau ...
si tu pouvais nous en dire plus sur le cintrage a chaud ... un petit pas a pas ...

Tulipier77
( Modifié )

Je peux déjà te dire que tu as besoin d’une bassine d’eau (voire une baignoire), d’un pièce de bois mince sans collages, si possible en bois de fil et sans noeuds, et d’un réchaud à gaz.
Mais je suis sûr que anthonydujardin va nous faire un petit pas à pas 😜
Dernier détail mais qui a son importance, les traverses galbées/chantournées doivent être prêtes à recevoir le panneau fraîchement formé afin qu’il ne se remette pas à plat.

anthonydujardin
( Modifié )

Je viens de mettre à dispo le pas à pas EricFd Tulipier77
J'espère que ça sera assez clair 😅

EricFd
( Modifié )

anthonydujardin Cool merci, je vais voir ça ...

jean07
( Modifié )

Superbe, ce serait con qu'un dormant ou un serre-joint tombe dessus 😋

anthonydujardin

Pas faux, j'en ai pas dormi de la nuit :D

dependancesbois
( Modifié )

Wouah !!!!! Pfiouuuu! hopopop!!!! Fuuuuuuu! Chapeau bas c'est une réalisation de dingue ! Et félicitations pour ton diplôme !
Continue de nous faire rêver avec des techniques comme çà !
( je cours voir le pas à pas!)

anthonydujardin

Merci à toi, c'est gentil ;)

trente six seb
( Modifié )

Beaucoup de détails dans cette description, merci beaucoup !
Entre ce savoir faire nouveau et ton ancien savoir faire, tu devrais faire des étincelles quand tu vas lâcher les chevaux !!
Par contre, on a du mal à croire que cette formation ne dure qu'un an, ce doit être intense. Quel est le niveau "officiel" du diplôme ?

Tulipier77

Il s’agit d’un titre d’ébéniste avec une équivalence bac pro.

trente six seb

Merci. Des bac pros en 1 an, ça existe mais là on voit bien que le niveau est réellement élevé, bravo. C'est accessible à partir de zéro compétences dans le bois ? Ou il y a des tests pour déterminer le niveau et adapter le parcours ?

L'Ecorce du Sycomore
( Modifié )

trente six seb Tu cherches une nouvelle école?

anthonydujardin
( Modifié )

trente six seb Oui voilà, c'est un titre d'ébéniste professionnel de niveau IV.
En effet, le programme est très intense, il y a essentiellement beaucoup de temps en atelier mais en parallèle il y a aussi des cours d'histoire du meuble, technologie des bois, cours de gestion d'entreprise, et encore d'autres choses, ça a été une année hyper enrichissante pour moi, c'est top !

trente six seb
( Modifié )

L'Ecorce du Sycomore non, non, mais je suis étonné du résultat au bout d'un an seulement.
Et de ce que me dit anthonydujardin, c'est quand même beaucoup plus touffu que ce qu'on fait au lycée, certes en menuiserie mais quand même.
Du coup, c'est vraiment une école à recommander sur ce plan en tout cas.

L'Ecorce du Sycomore
( Modifié )

trente six seb C'est vrai qu'elle à l'air bien. En tous cas, les créa de ceux qui en sortent sont toujours de très belle qualité et rendent un peu jaloux. 😇
J'ai eu la chance d'avoir un super centre de forma aussi sur 1 an mais l'école d'avignon en met plein la vue.
Joli boulot en tous cas anthonydujardin

trente six seb

👍

anthonydujardin
( Modifié )
jmdef
( Modifié )

Bravo, quelle maîtrise ! 😳

anthonydujardin

Merci beaucoup 🤓🙏

Ivan
( Modifié )

Et c'est une diplôme d'ébéniste bien méritée! La quantité des techniques différentes et du savoir-faire dans un seul projet , chapeau bas!

anthonydujardin

Ce meuble pédagogique est très complet, en effet, il y a énormément de techniques sur ce projet, j'y ai laissé quelques goûtes de sueur !!! 😅
Merci 🤓👍

JeffBurlu
( Modifié )

Ce genre de réalisation met tout le monde d'accord 😔 !
Bravo. Je te souhaite d'avoir la clientèle à la hauteur de tes compétences et aptitudes et de prendre toujours plaisir à exercer ton joli métier.

anthonydujardin

Merci à toi, j'espère y arriver en tout cas. 😅🤓👍
Car je sais que ça ne sera pas si simple.

sylvainlefrancomtois
( Modifié )

hello , des question de trait ? a tu fait une épure spécifique ? les pieds sont t'ils en gaine par épure ou improvisés ?

anthonydujardin

Nous avions à disposition deux gabarits en cp pour pouvoir tracer les courbes des pieds.
Il y avait aussi des boîtes à calibrer pour passer la pièce à la toupie.

sylvainlefrancomtois
( Modifié )

anthonydujardin ok , merci !

racmterrof
( Modifié )

Rare, BRAVO!
Le dessus me semble inspiré du travail de Vasarely?

Grabouille

Oui et non. c'est un motif de frisage traditionnel : Le "cube sans fond".
ça existe depuis fort, fort longtemps !

anthonydujardin
( Modifié )

racmterrof Grabouille oui c'est un motif qui apparaissait déjà dans le mobilier louis XV et Louis XVI ou plus vieux encore.

L'effet est assez surprenant suivant de quel angle on regarde le plateau ;)

Erebor
( Modifié )

Magnifique ça fait rêver ! J'aime beaucoup la marqueterie du dessus !

anthonydujardin

Merci, c'est un motif hypnotisant quand on tourne autour !!
C'est pas simple à faire, le moindre petit écart et ça peut vite se déformer.

Je posterais prochainement le gabarit qui m'a servi à découper les losanges ;)

Oak
( Modifié )

J'hésite toujours à laisser un message très consensuel sur ce genre de réalisation. Mais en fait c'est un encouragement pour l'artisan. Alors bravo pour ce boulot magnifique. On peut voir la passion à travers la réalisation. Merci pour le partage.

anthonydujardin

Merci beaucoup, c'est gentil de ta part ;)
Tous ces petits messages sont en effet très encourageant. Merci encore.

Scarta
( Modifié )

Quelle maîtrise c'est vraiment de l'art à ce niveau là 😳😳 je me sens tout petit petit à côté. Félicitations pour l'obtention de ton diplôme qui est pour moi laaaaaaaargement mérité. Au plaisir de retrouver d'aussi belles créations et merci de prendre le temps de les partager de manière aussi détaillée avec la communauté.

anthonydujardin

Merci à toi pour ton message, c'est une chance d'avoir pu avoir la possibilité de travailler et réaliser un meuble de ce style là, car que je ne pense pas que j'aurais à faire ce genre de meuble tous les jours, cela dit ça reste une très belle pièce.

En tout cas, c'était super intéressant comme travail en terme de technique, d'assemblage, etc..

Grabouille
( Modifié )

Bon, ben comme tout les autres... bravo pour votre maitrise de ces techniques !
Le résultat est à la hauteur de votre passion, parfait !

anthonydujardin

Merci, c'est très gentil 🤓👍

TissS
( Modifié )

Magnifique ! Bravo, c'est splendide.

anthonydujardin

Merci bien 🤓👍

Smaug
( Modifié )

Tu as du avoir les félicitations du jury! Magnifique.. j’ai l’impression que mes dernières portes sont des palettes ! 🤯les courbes donnent une belle chaleur au meuble.. le tiroir secret est il pourvu d’un mécanisme genre ressort à lame?

anthonydujardin

Oui, je les ai eu :) ça fait plaisir. Merci en tout cas.
Par manque de temps, je n'ai pas pu faire un mécanisme de ce genre, j'ai fait au plus simple, j'ai mis un bouton poussoir dans le fond.

Mais pour un prochain projet j'aimerais bien faire un mécanisme plus complexe ;)

LaMatrue
( Modifié )
anthonydujardin

😉

FMJ
( Modifié )

Tu as dû bien t'amuser ! Bravo

anthonydujardin

Ce fut un plaisir en effet, merci :)

trente six seb
( Modifié )

Jolies les nouvelles photos ! 👍

anthonydujardin

🤓👍

Tulipier77
( Modifié )

Je serais curieux d’avoir quelques détails sur l’assemblage du frisage.
Je vois que tu as fais de longues bandes et j’ai souvenir que tu m’ai dit avoir tout coupé au cutter chez toi durant le confinement. N’y avait-il pas non plus une méthode de fabrication similaire à celle de la table à jeux ?

anthonydujardin
( Modifié )

Tulipier77 Tout d'abord, avant le confinement, j'avais créé un gabarit de découpe qui était bien pratique (voir première photo), et finalement, vu que je n'avais pas vu le coup venir, le jour du confinement et surtout quand l'école a fermée, le gabarit est resté à l'atelier 😐 Pendant le confinement et avec les quelques outils que j'avais, j'ai fait quelque chose de plus simple (voir seconde photo) avec un morceaude mdf que j'ai coupé à une largeur de 27mm (largeur de mes losanges) et en bout un angle de 60°. Après ça, j'ai découpé des bandes de 27mm (plus ou moins régulières..) et une fois mes bandes prêtes, je me suis d'abord découpé un premier losange pour vérifier qu'il soit correct et je me suis servi de celui-ci comme référence de grandeur pour positionner mon guide en mdf qui m'a servi à découper mes bandes de placage.

J'espère que c'est assez clair 😵
En tout cas, ce n'était pas la découpe qui a été le plus long à faire, c'est plus l'assemblage où il y a eu quelques rectification à faire (micro décalage par endroit)

Mais sinon, oui, j'aurais pu utiliser la méthode semblable à celle de la table à jeux, avec deux martyres en bois d'une épaisseur légèrement supérieure à celle voulu pour les bandes, je mets les placages en sandwich, faire un premier passage sur un chant à la dégau et finir à la rabo pour avoir la largeur de bande voulu (j'avais mis quelques photos sur la publication de la table à jeux)

Tulipier77

Merci. Oui ça a été clair 😉
Heureusement que mes confinement à été long. Je n’imagine même pas le temps que tu y as passé 😱😱😱
Il est clair que tu as eu « grave » la foi durant cette période. 🤣🤣

anthonydujardin

Ça m'a pris quelques bonnes heures... 🤯 et quelques apéros 😅
Mais disons que pour la découpe de tous les losanges + l'assemblage avec le papier gommé, ça m'a pris à peu près 26 heures de travail.

Martial3
( Modifié )

La classe internationale... Bravo !

anthonydujardin

Merci 😅 c'est très gentil ! 👍

CALCULATE

Ha ce meuble.....une véritable merveille sur tous les points !!!!
Bravo bravo !!

anthonydujardin
( Modifié )

CALCULATE Merci à toi, c'est très gentil 🤓🙏

JPM
( Modifié )

Comme tous mille bravos !
Petite question la formation dure combien de temps ?
Cette formation c’est un plein temps où tu bosses à côté ?
Quel beau métier!!!!😀
Jean-Paul

anthonydujardin

Merci beaucoup Jean-Paul, la formation dure 10 mois, c'est assez intense, le programme est superbe, nous avons eu exceptionnellement une coupure suite au virus.. on a perdu 1 mois et demi, du coup c'était un peu plus intense encore pour rattraper le retard.
C'est une formation à plein temps, du lundi au vendredi, 8h - 18h par jour, c'est une excellente formation.
Je confirme, c'est un très beau métier ;)
