Boris Beaulant

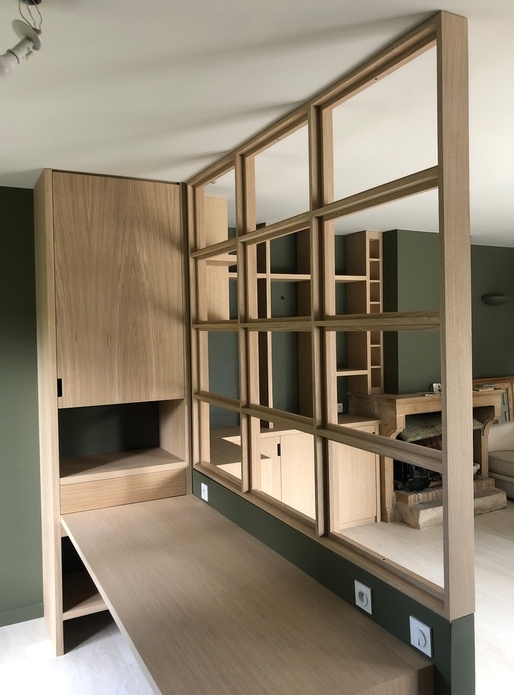

Bureau + Claustra + Bibliothèque + Enfilade

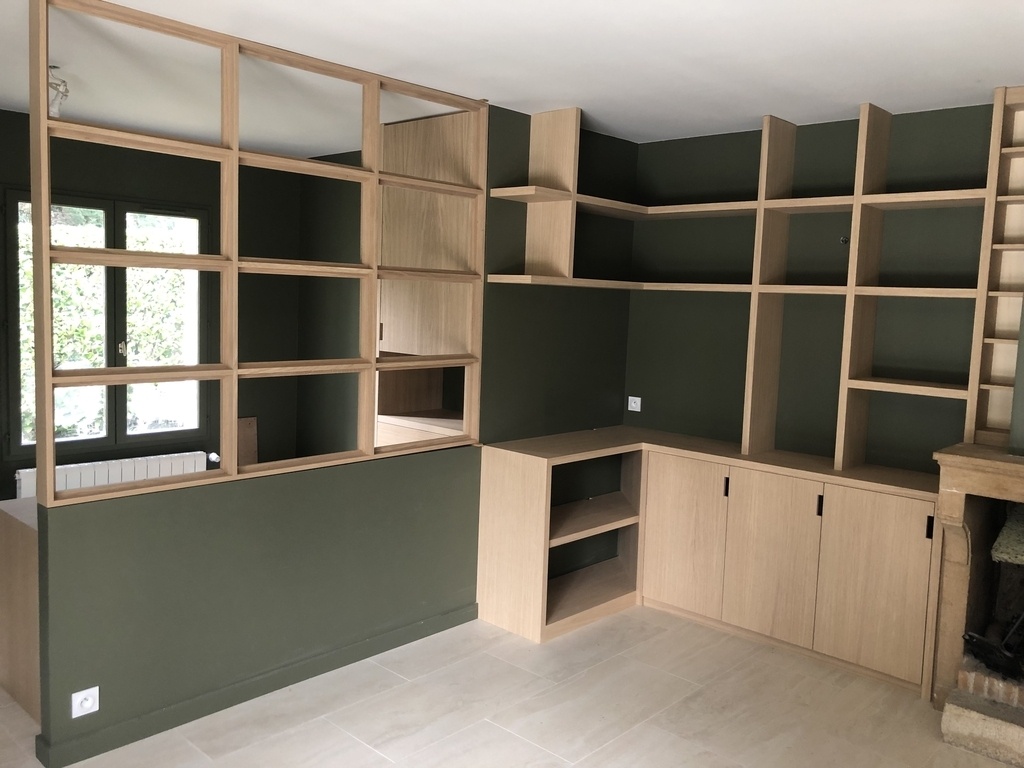

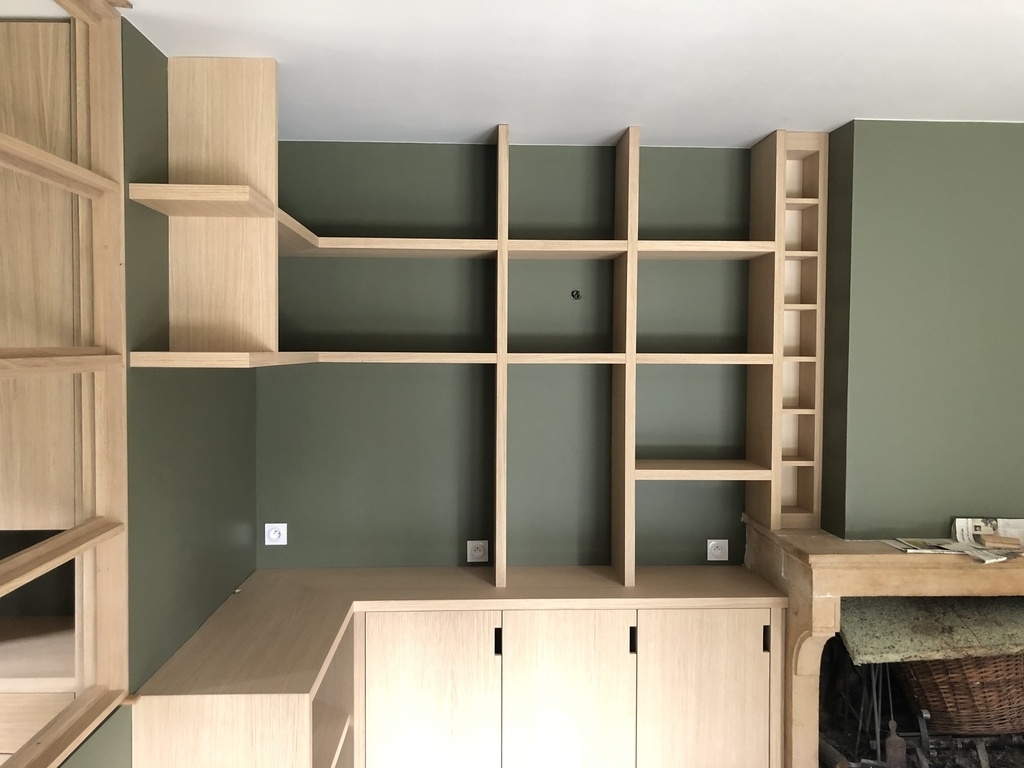

Voici un super projet comprenant un BUREAU avec son CLAUSTRA ouvert sur un salon avec sa BIBLIOTHEQUE et son ENFILADE.
Un projet réalisé en latté chêne et chêne massif d'après un dessin de l'architecte Pierre-Alain CORNAZ.

Merci à Florent pour son énorme coup de main sur le projet !

Avant d'aller plus loin, voici un petit récap en vidéo :

C'est le genre de projet que j'aime beaucoup, parce que derrière sont apparente simplicité, se cache pleins de petits détails qui forcent à cogiter un minimum pour parvenir à mettre tout dans la balance.

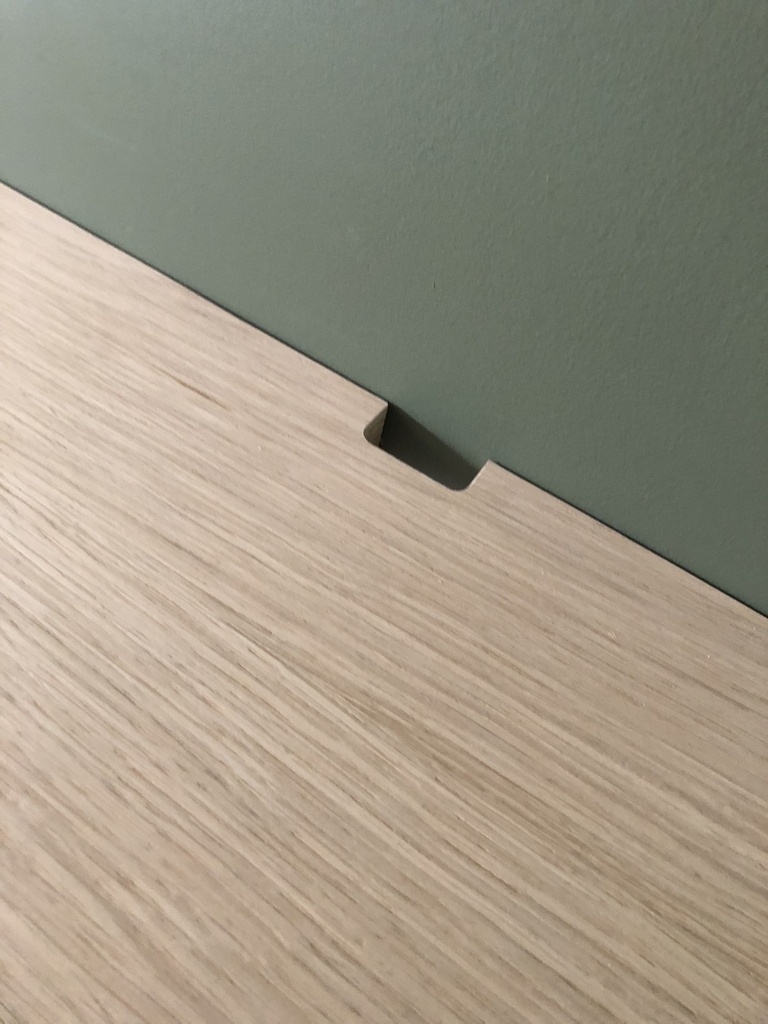

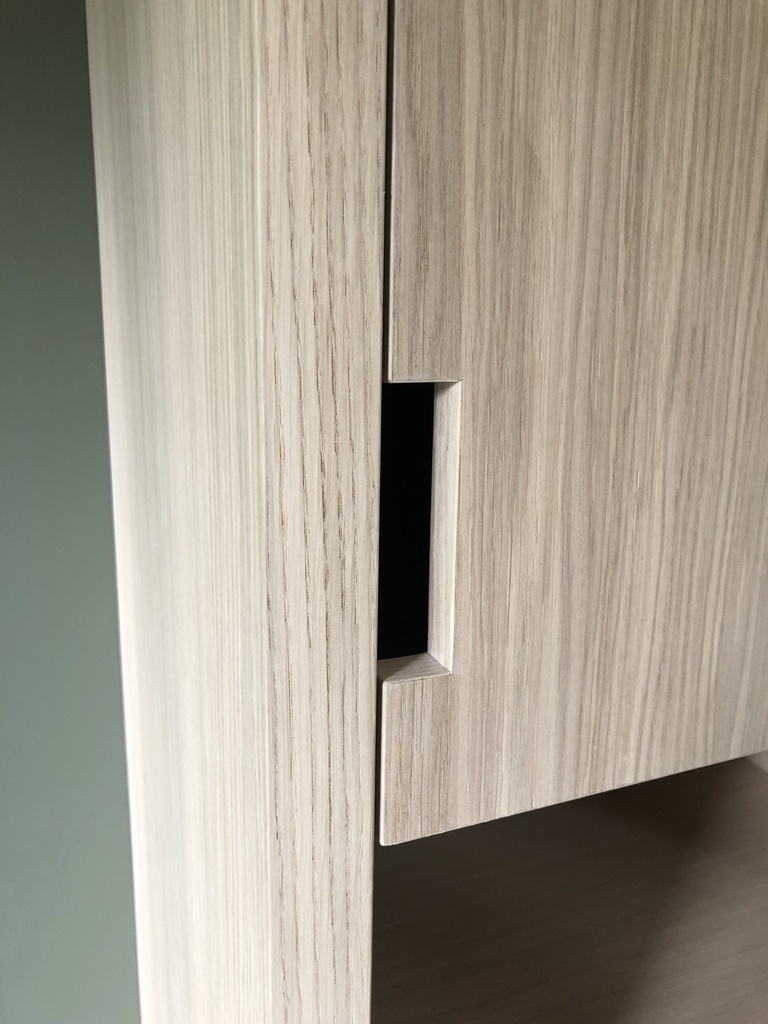

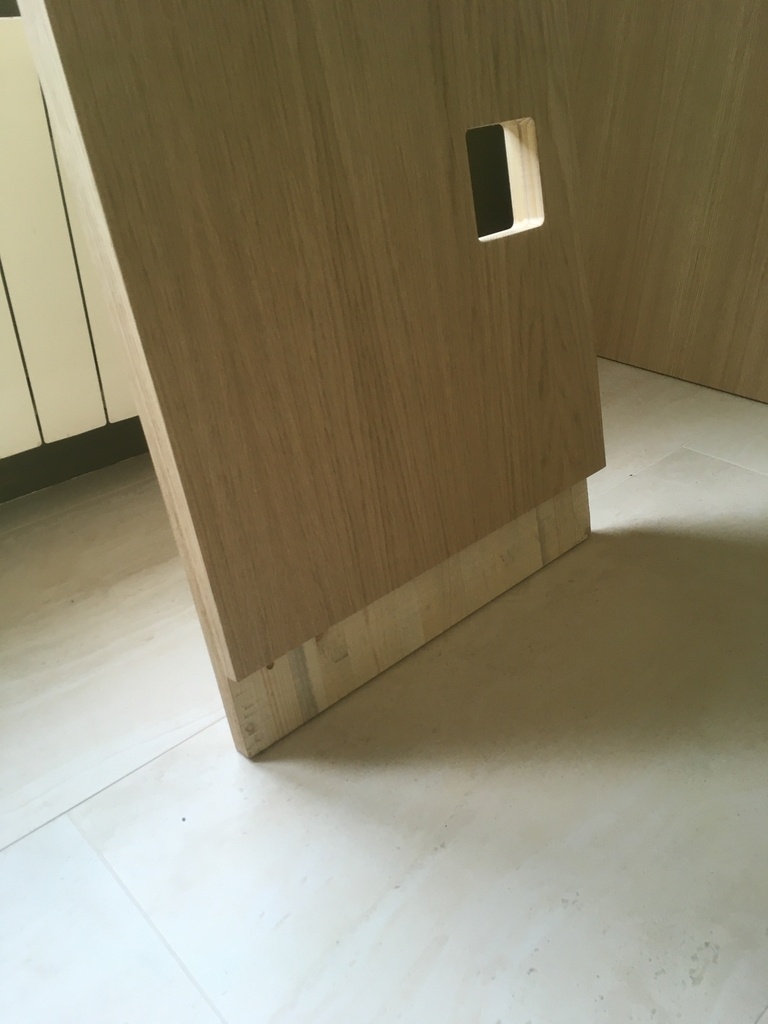

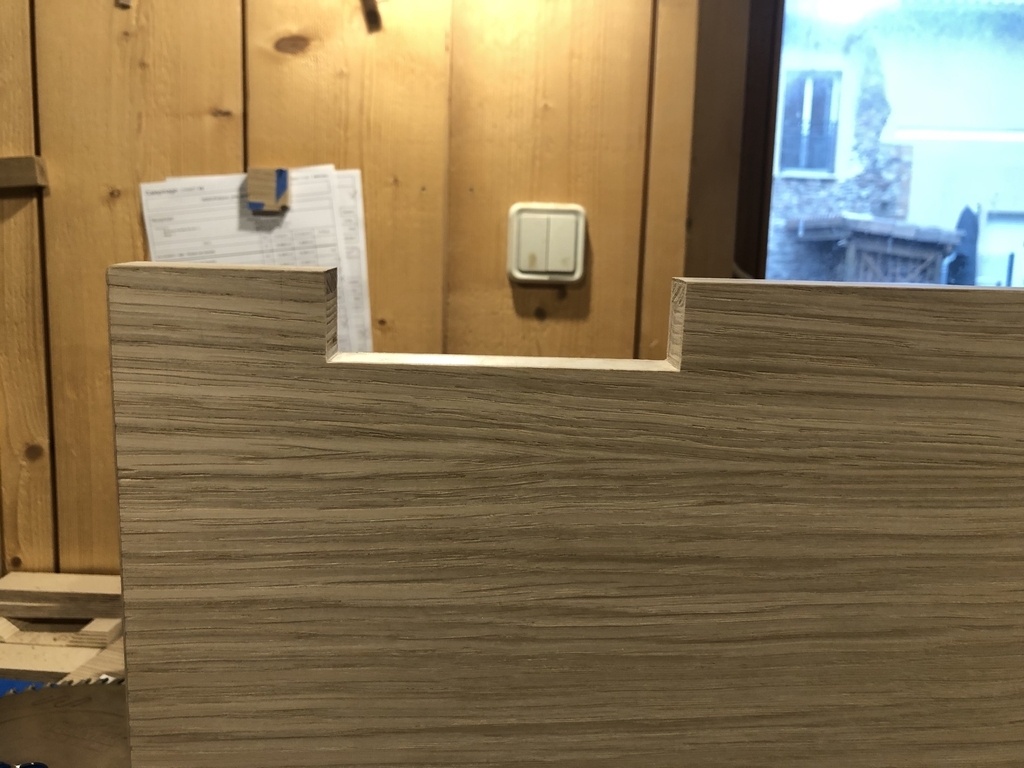

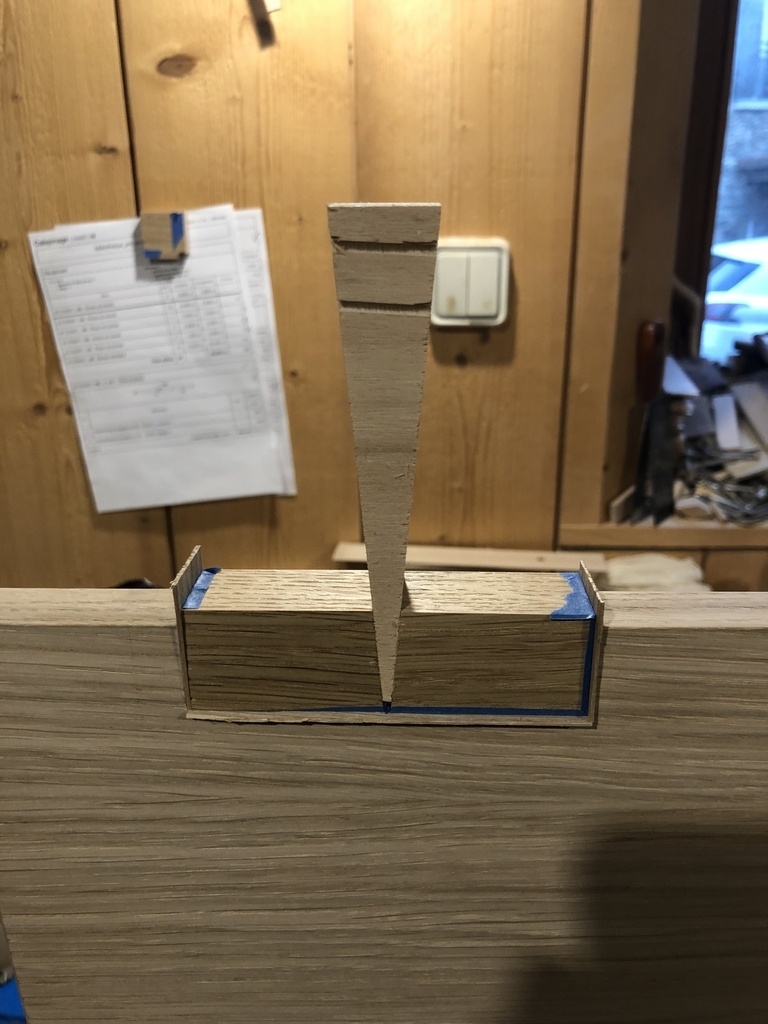

Les poignées carrées

C'est un détail simple, mais qui ajoute un esthétique que je suis content de voir. D'un point de vue de la réalisation, il aura par contre fallu trouver une petit idée pour aller plaquer le chant dedans : 2 cales et 1 coin :)

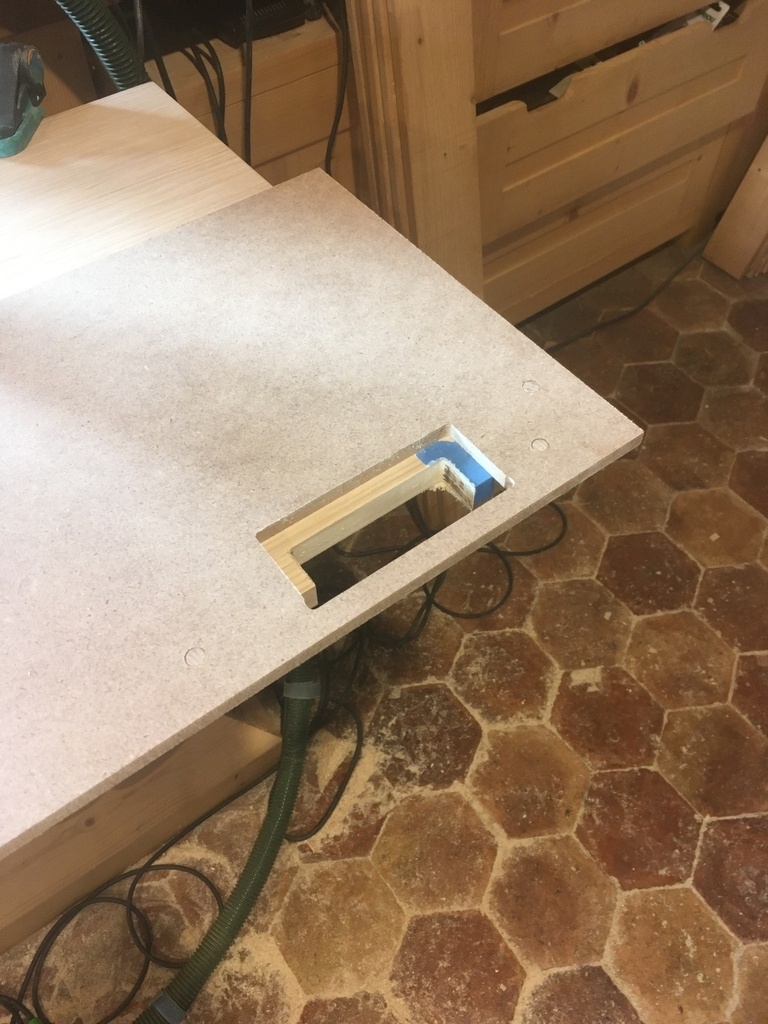

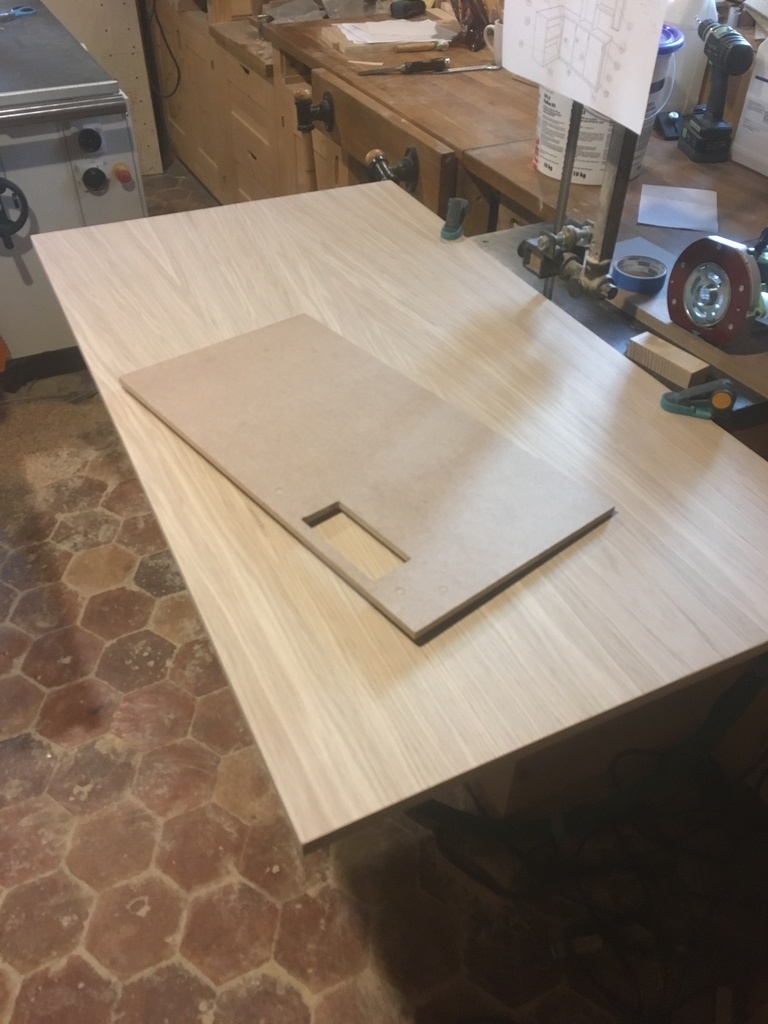

Et un petit gabarit pour toutes les creuser à la défonceuse.

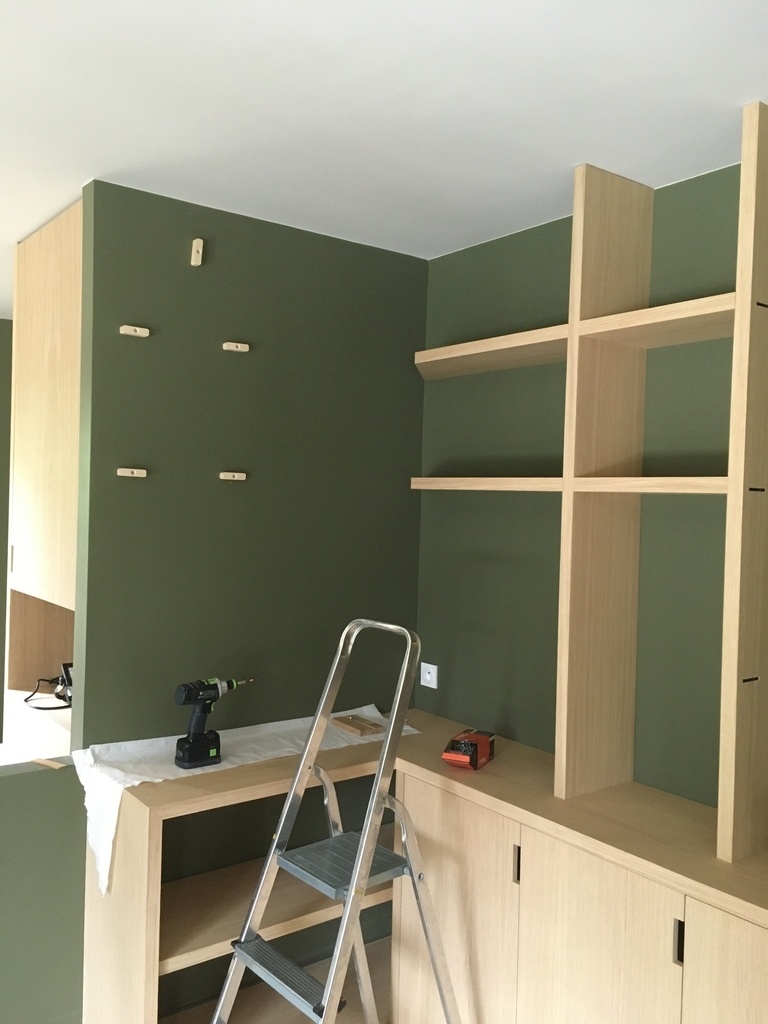

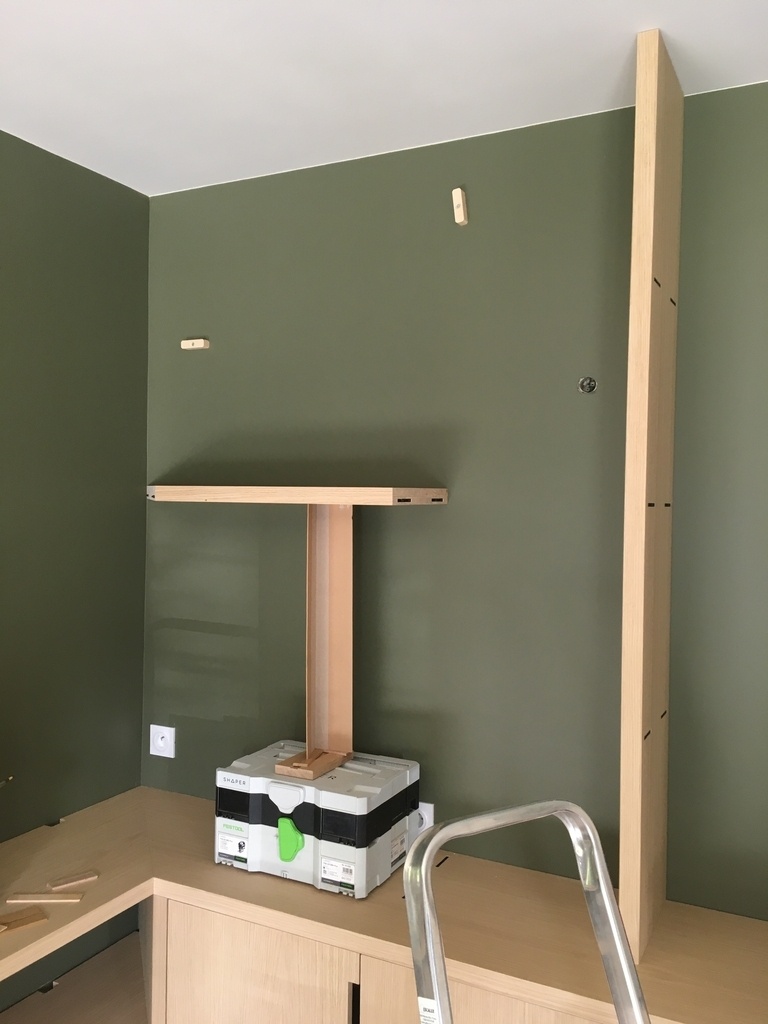

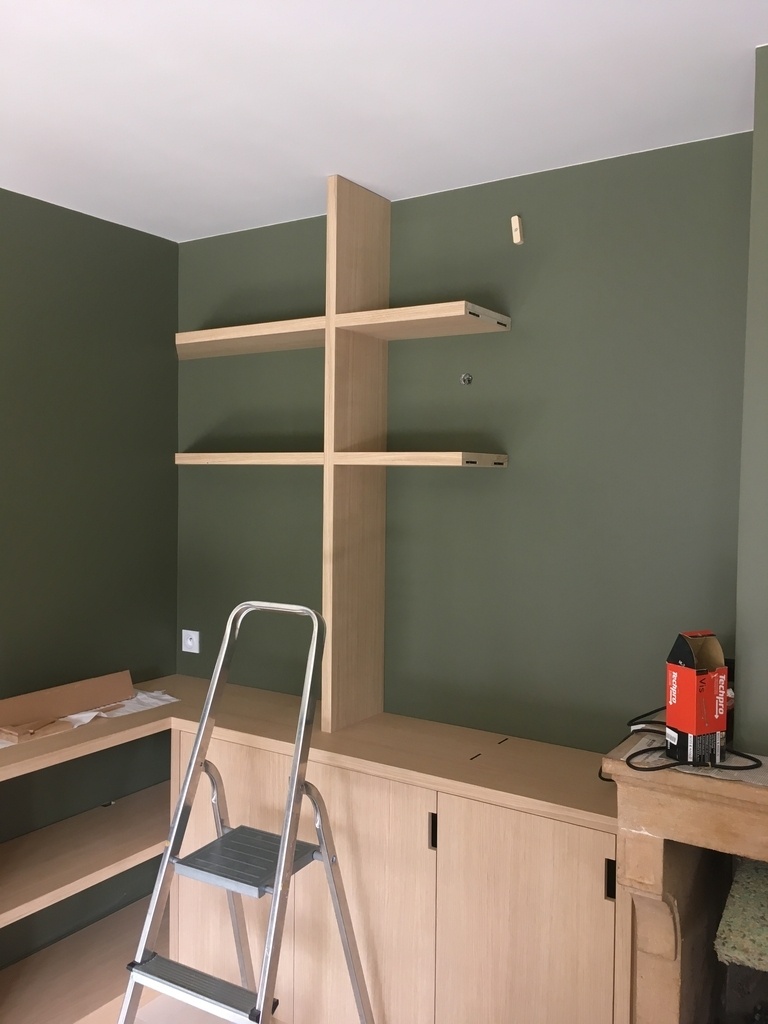

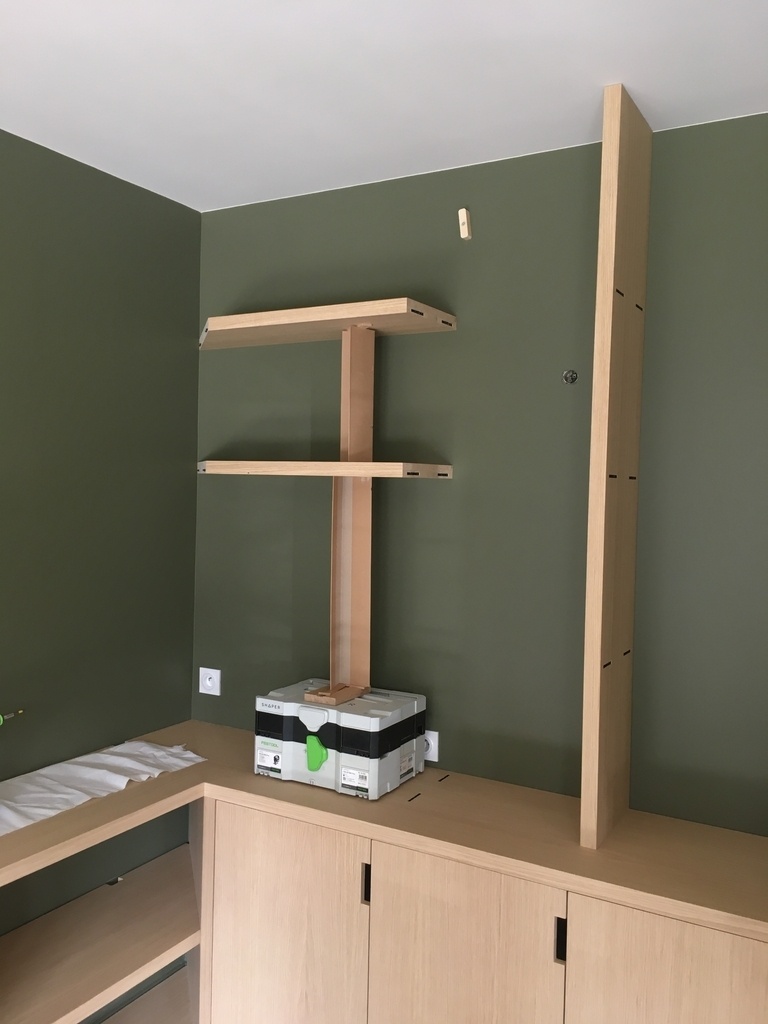

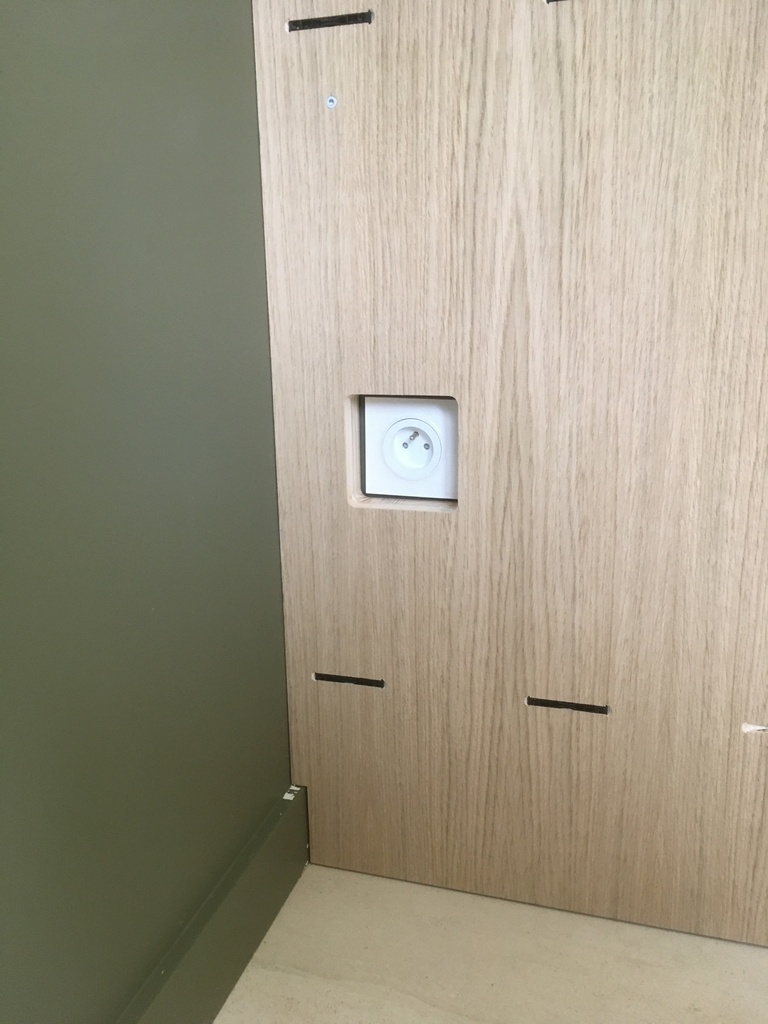

Fixation murale

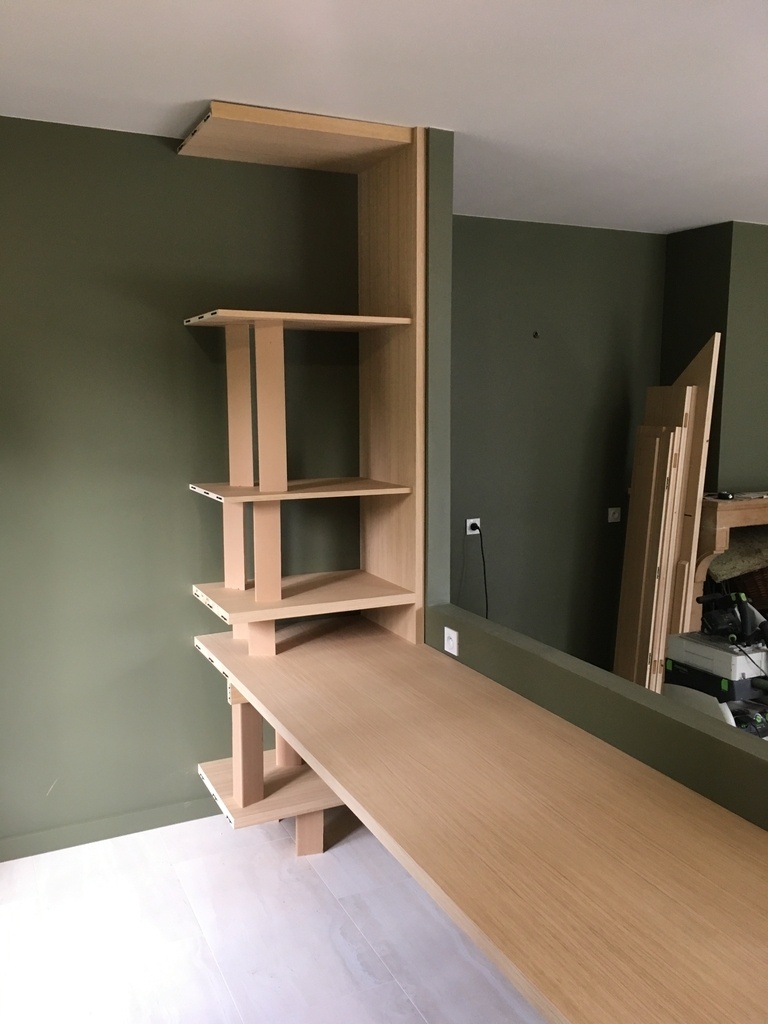

Les parties hautes de la bibliothèque sont pour certaines flottantes et le loisir d'y mettre une fixation se réduit à l'épaisseur des planches.

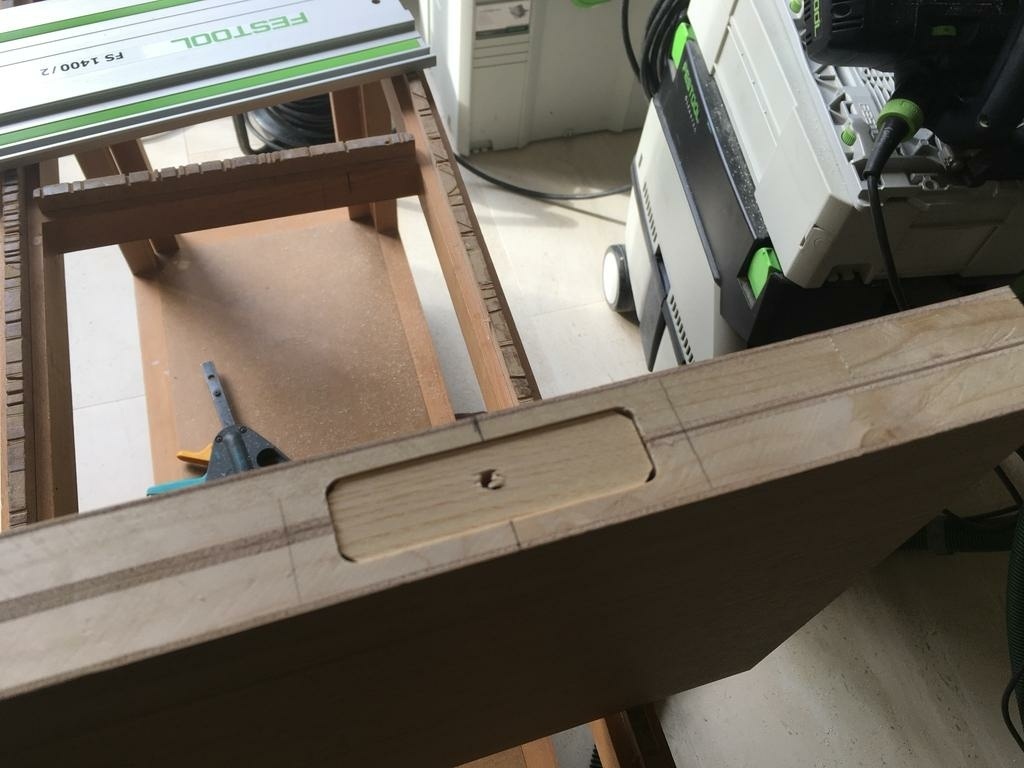

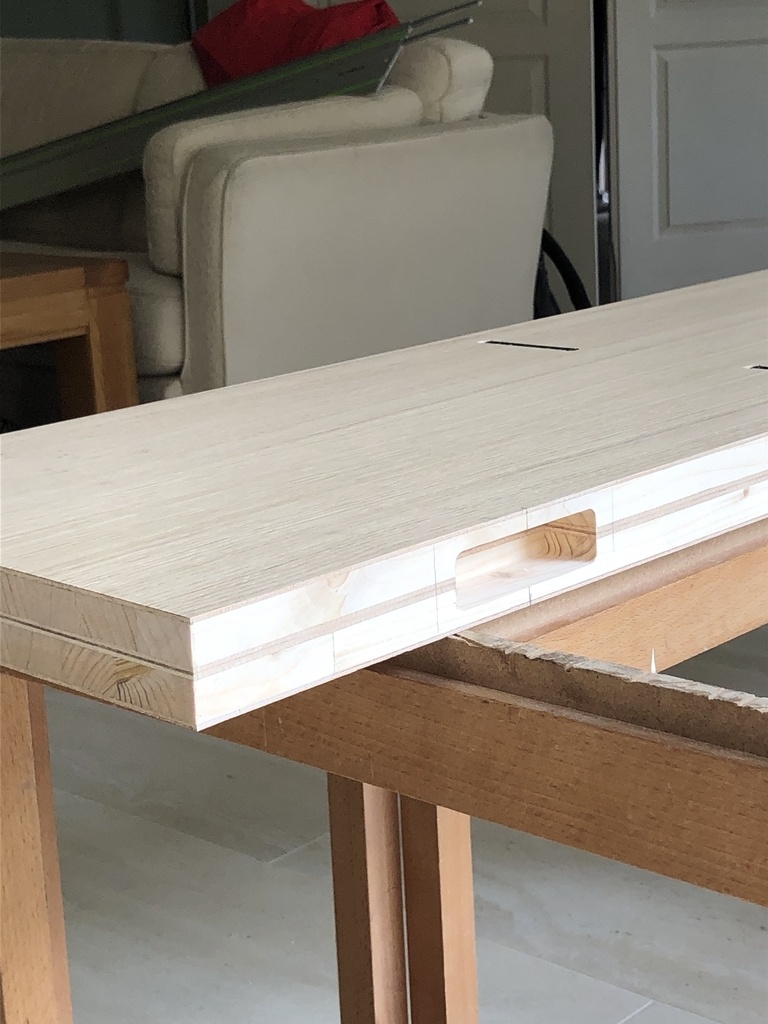

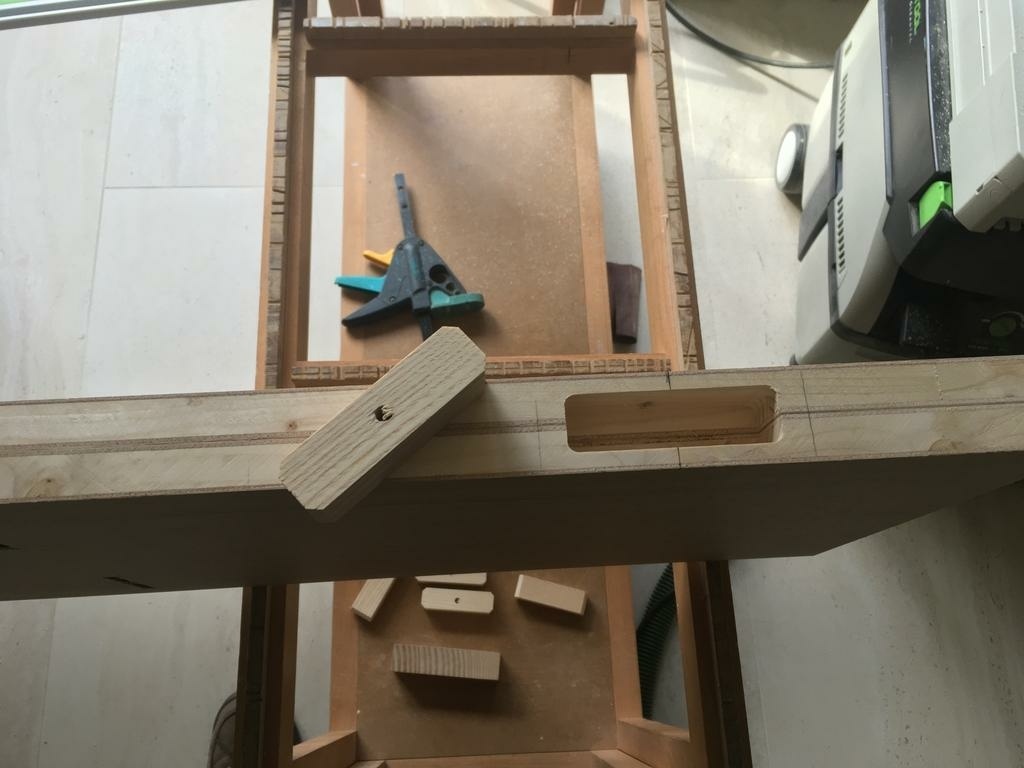

Je me suis donc fabriqué un gabarit à la Shaper pour usiner à la défonceuses le chant arrière des planches (étagères et montants) pour y insérer une petite cale à fixation centrale pour accroche au mur.

Une vis viendra, une fois le montage fait, traverser la planche et la cale.

L'avantage d'avoir une fixation centrale sur la cale murale est la simplicité de mise en oeuvre. Ca laisse une possible rotation qui était indispensable pour emboîter les planches les unes aux autres via les clamex (classiques ou flexus)

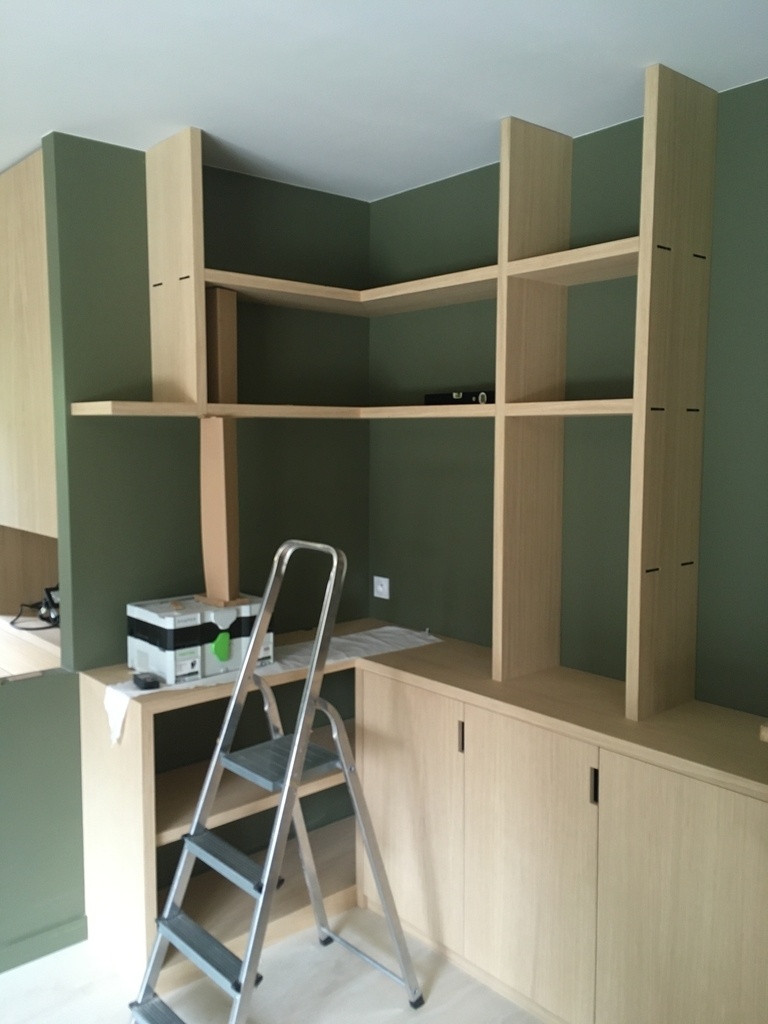

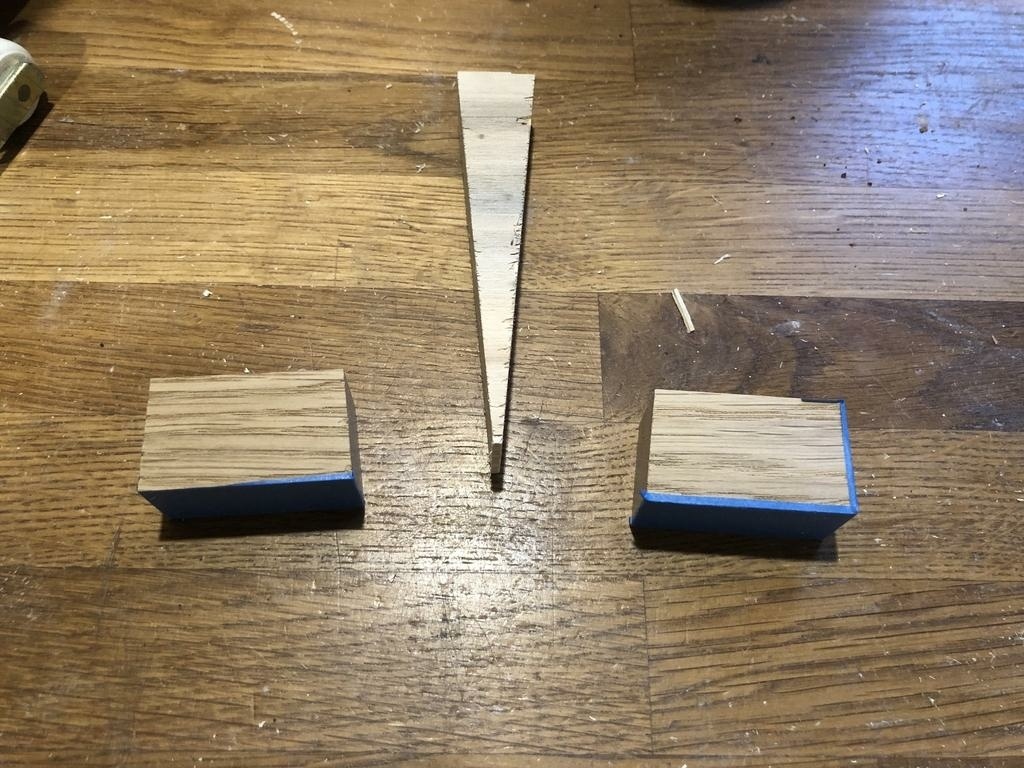

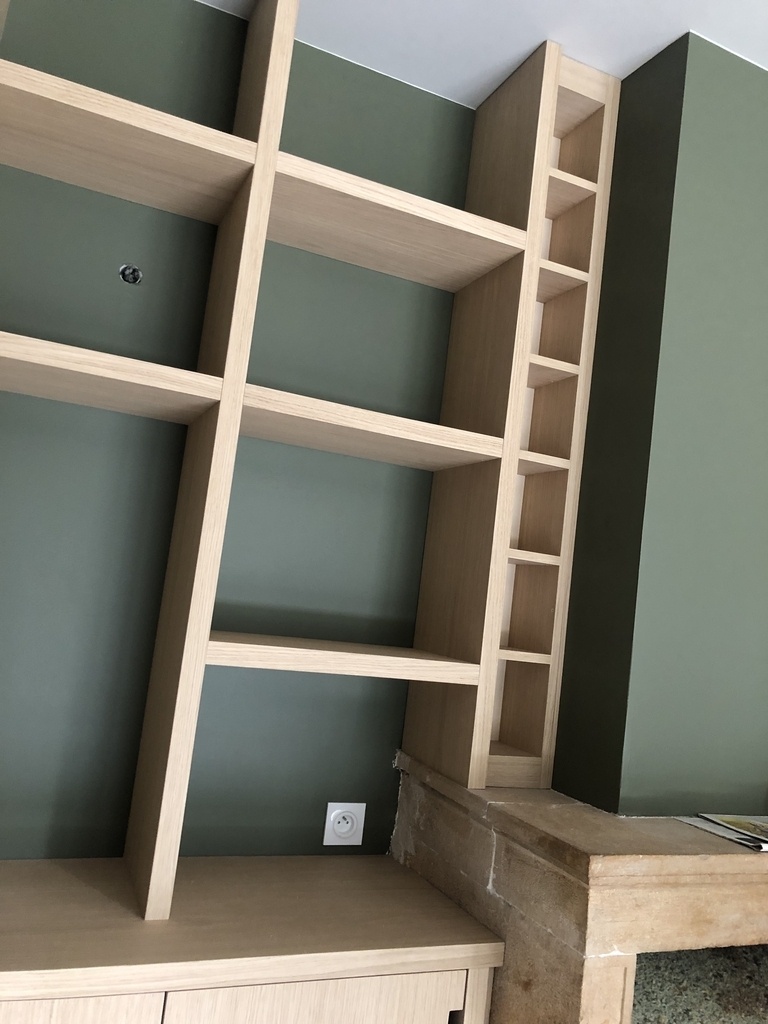

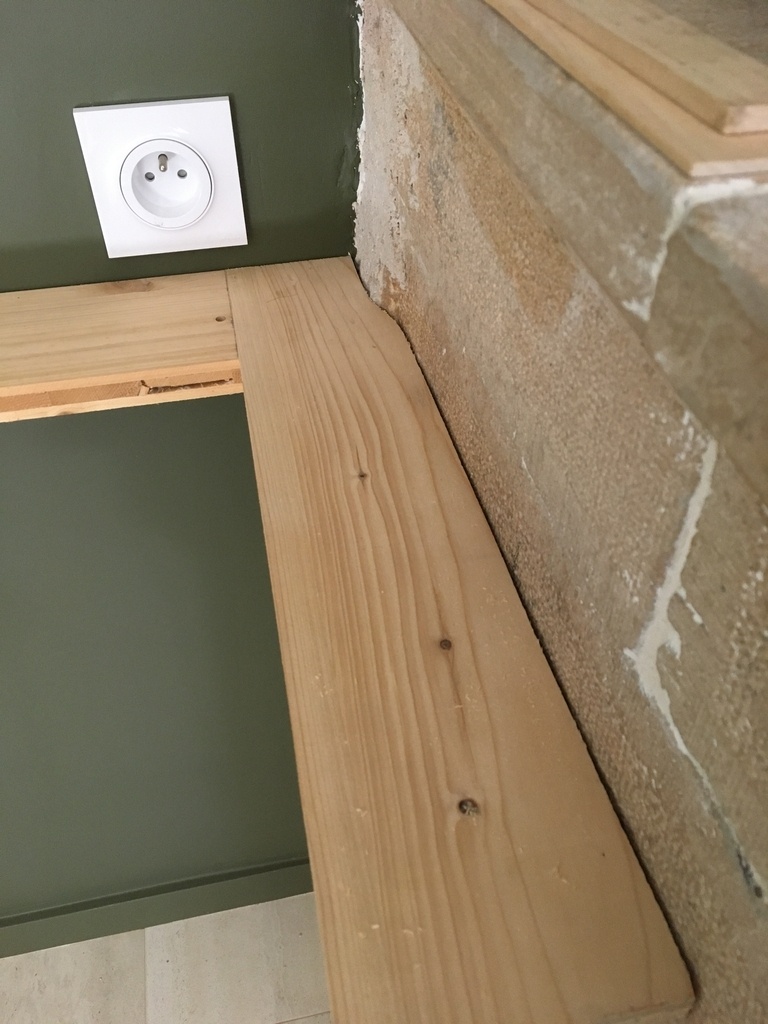

Tablettage ... encore et encore

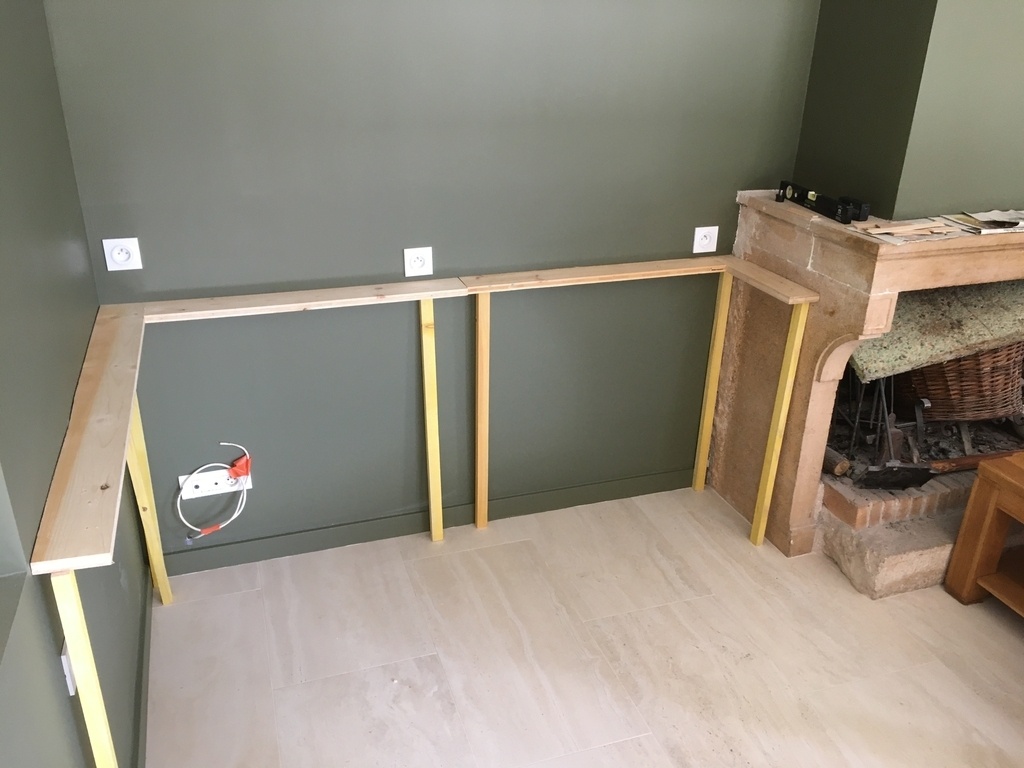

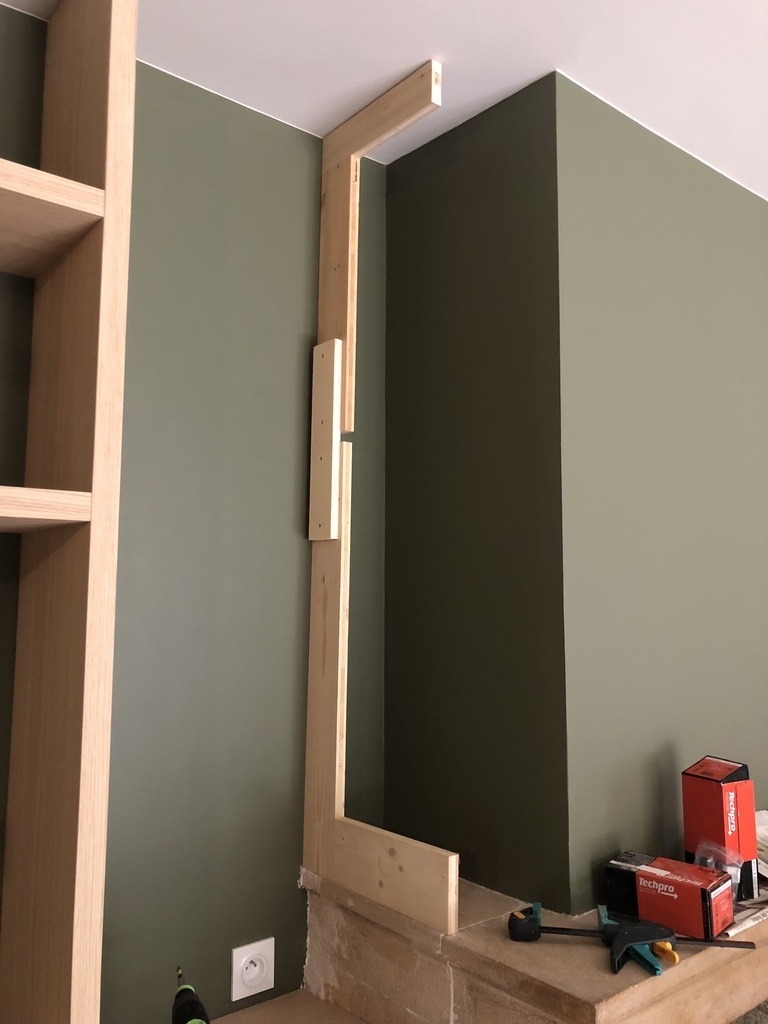

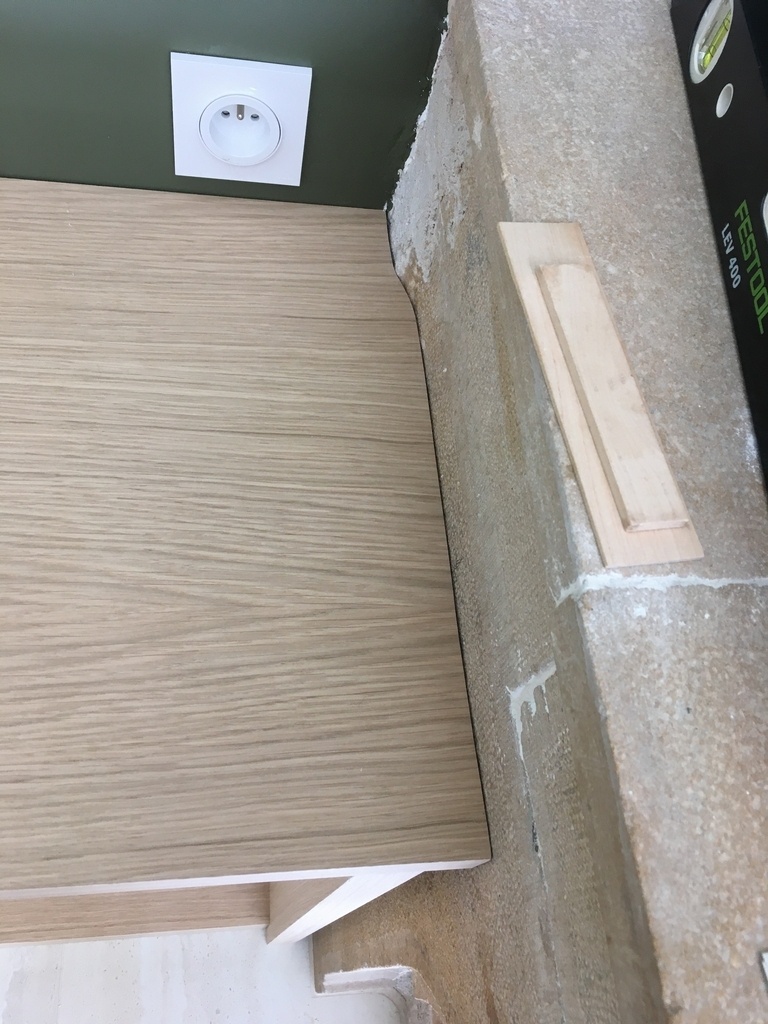

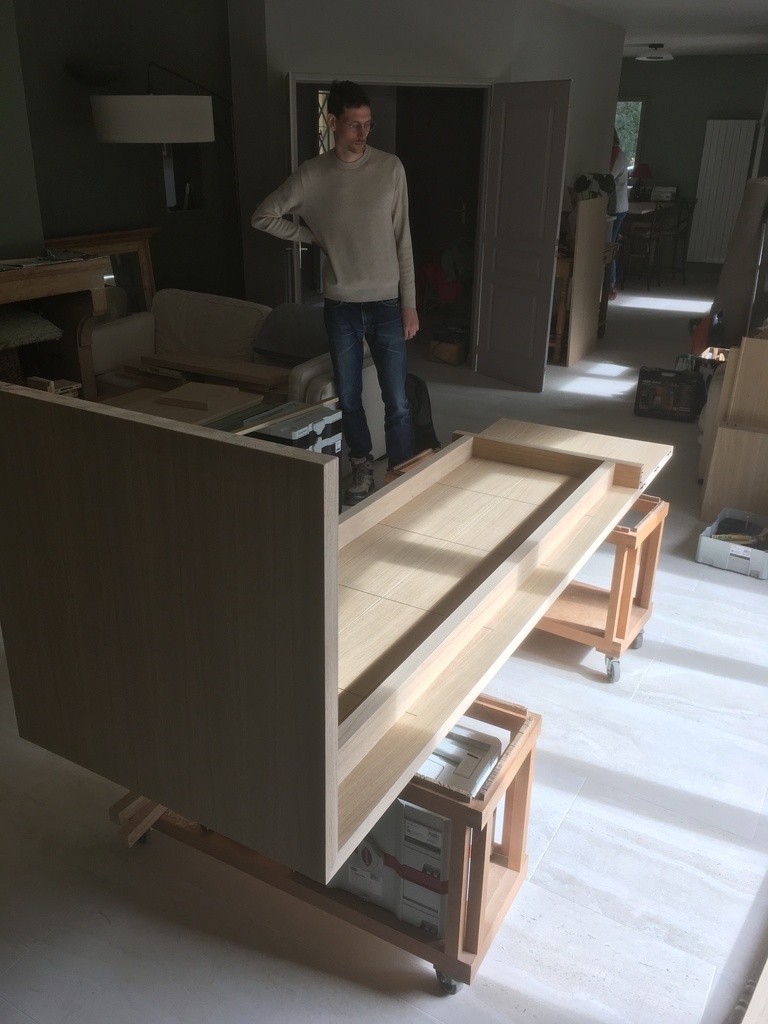

Même en ayant cherché à penser à tout, il y a une chose qui a pris énormément de temps sur le chantier, c'est le tablettage de presque tout.
C'est toujours la réalité des chantiers de pose, rien n'est parfaitement droit ou d'équerre.

C'est généralement un problème qui se simplifie en phase de conception, mais là, beaucoup de partie de l'ouvrage étaient ouvertes et donc visibles dans leur affleurement aux murs.

La stratégie de tablettage a été détaillée dans la vidéo ci-dessus, je ne vais donc pas m'étaler dessus à nouveau. Voici juste quelques photos.

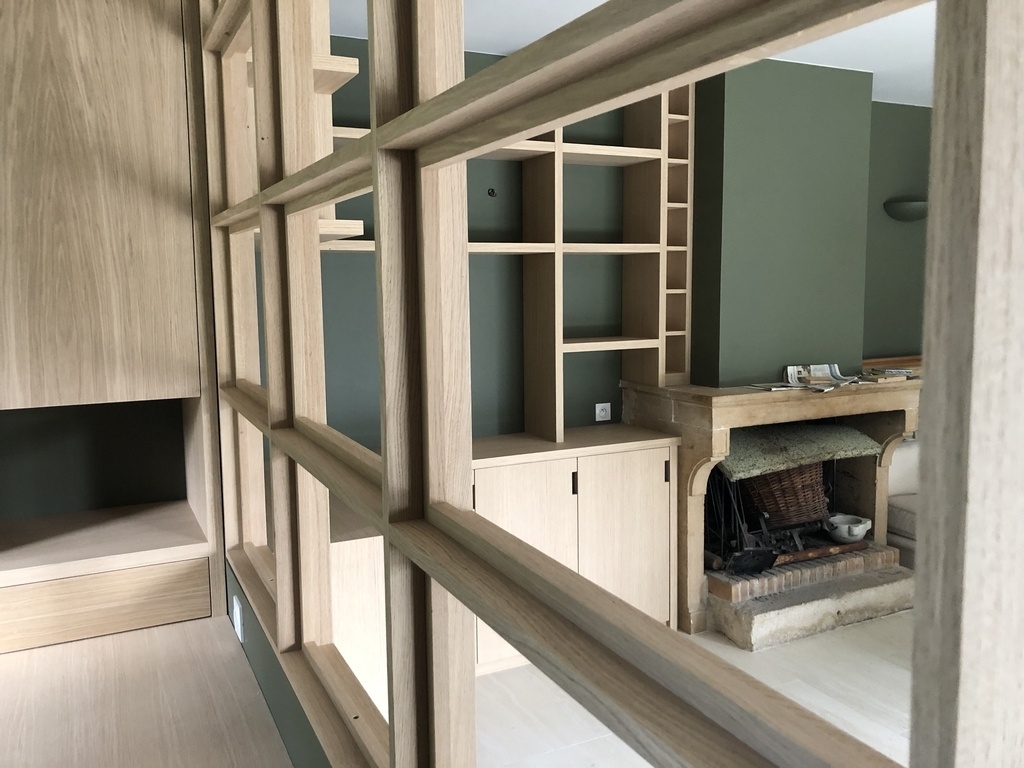

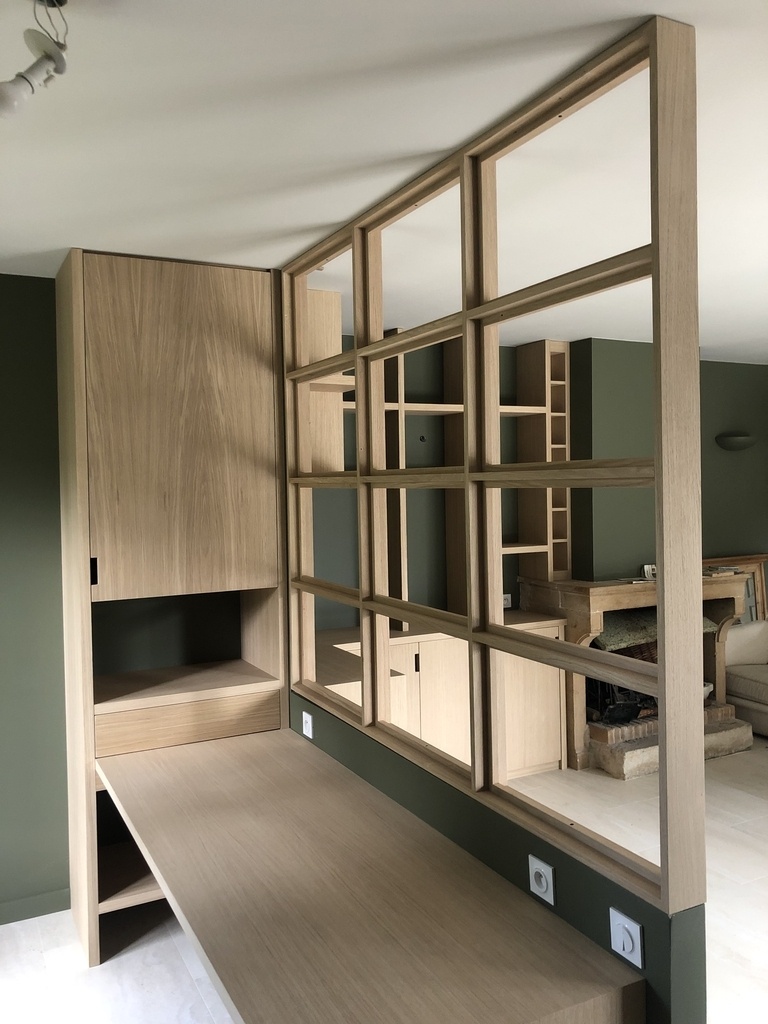

Le claustra

Seule pièce du projet en chêne massif, le claustra a volontairement été conçu totalement démontable pour être transportable en un tas de planches.

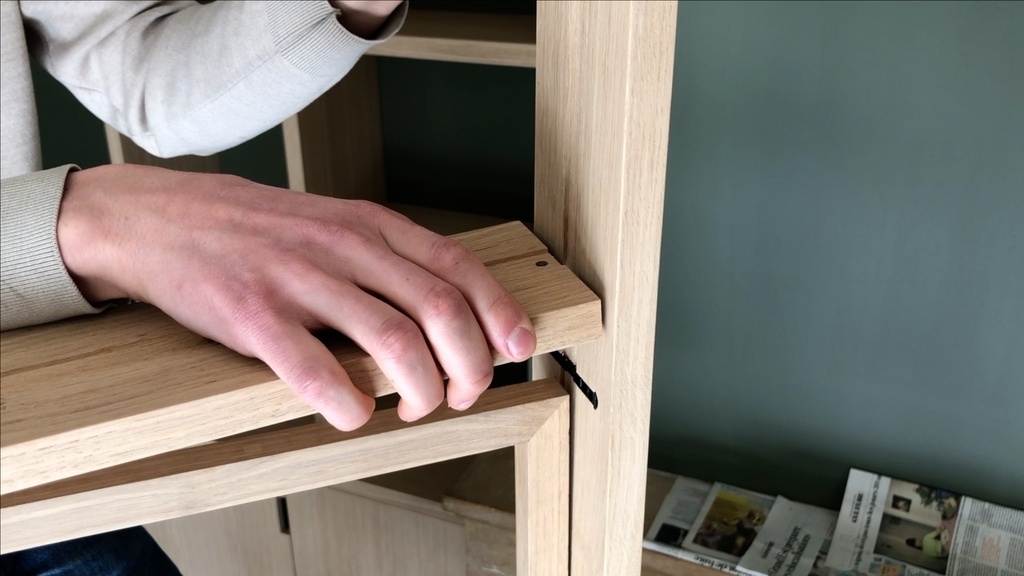

Ici, à nouveau l'emploi des clamex (classiques et medius) a rendu cette opération possible simplement.

Ce dernier est donc composé de montants et traverses creusés d'une rainure qui emprisonne 12 cadres.

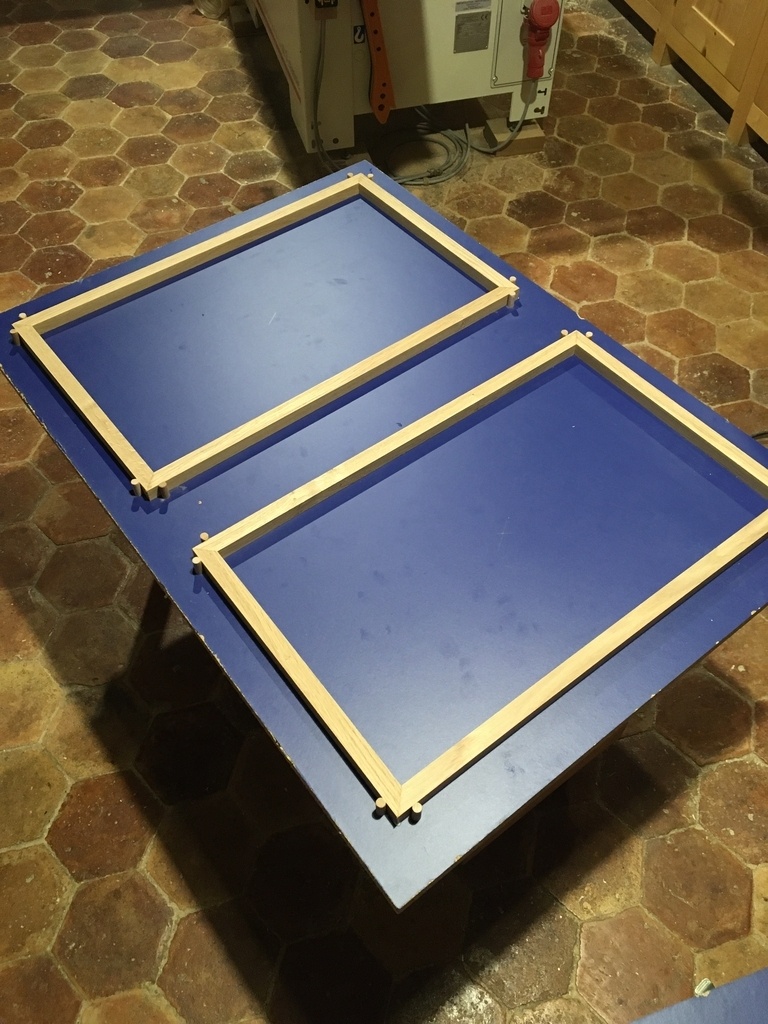

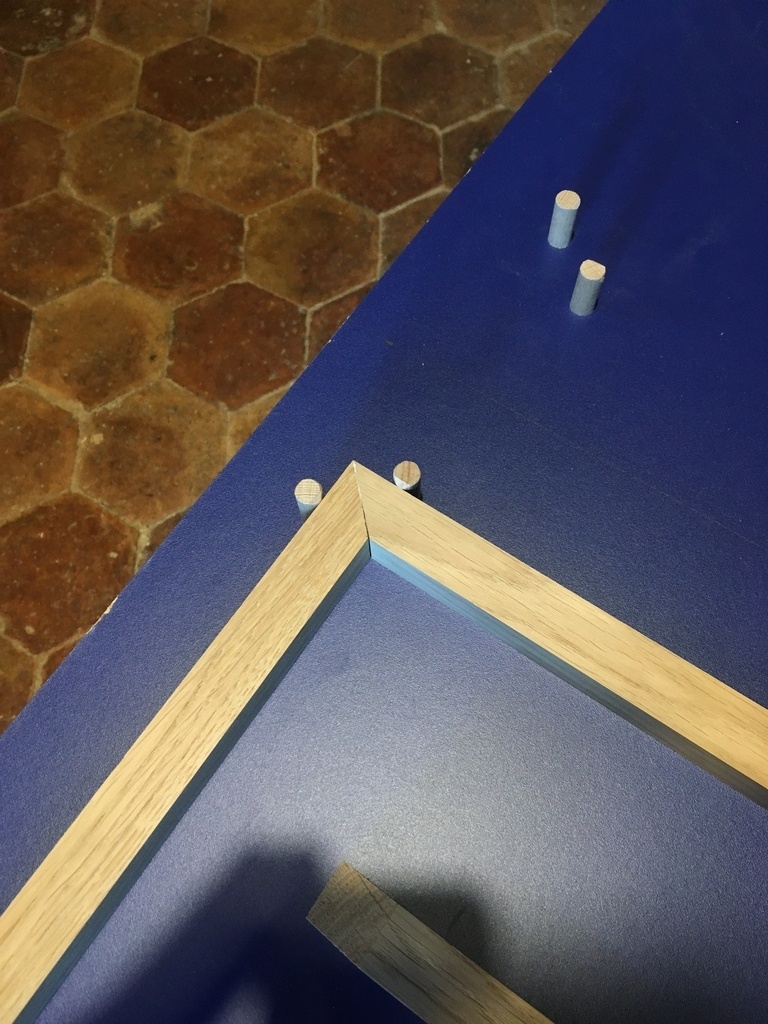

Chaque cadre est composé de 4 pièces avec des coupes d'onglet et un collage plat joint. Afin de simplifier ce collage en série et de faire en sorte que mes 12 cadres soient parfaitement identiques, j'ai réalisé un gabarit précis à 8 tourillons sur une planche de méla à l'aide de la Shaper encore.

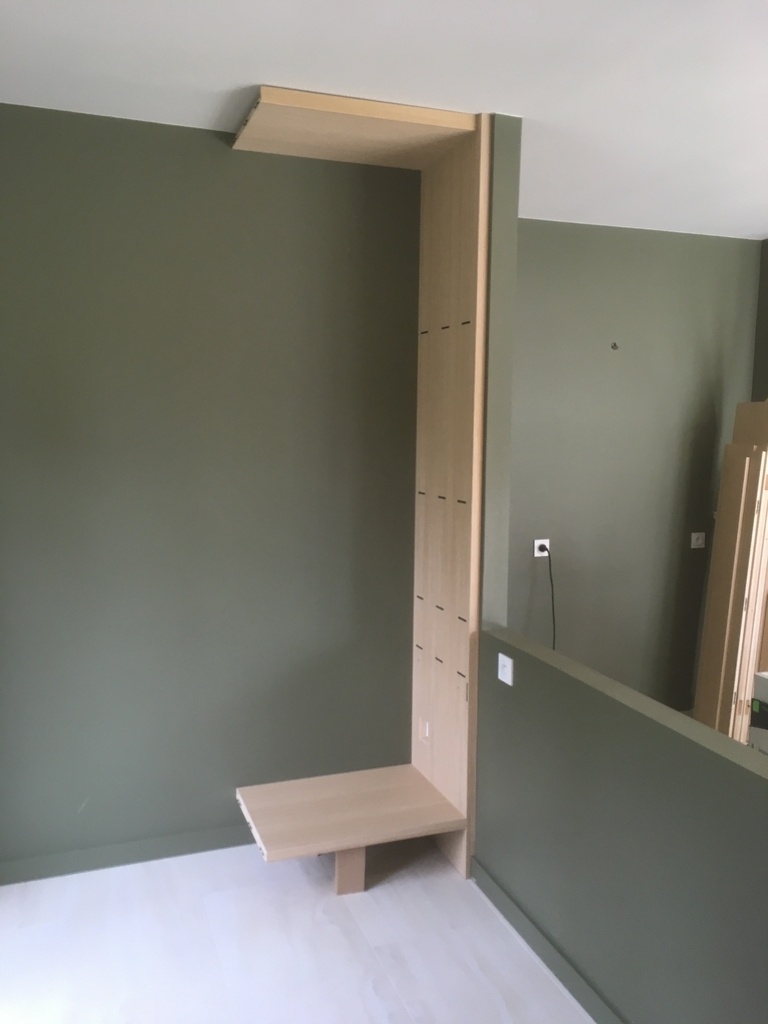

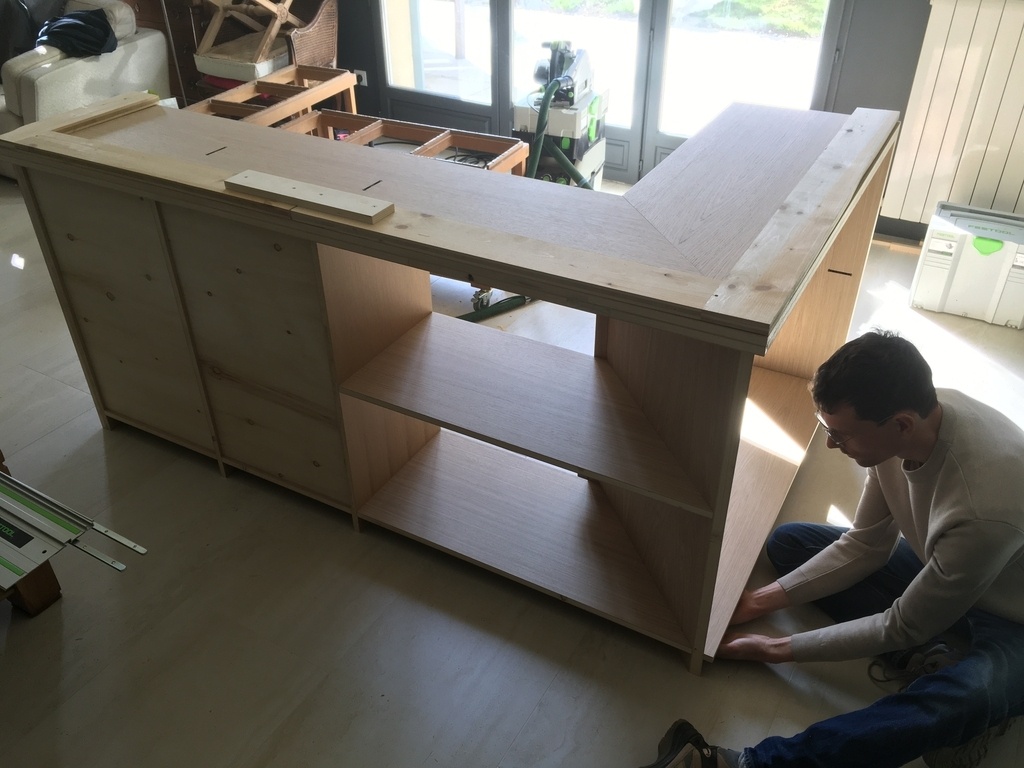

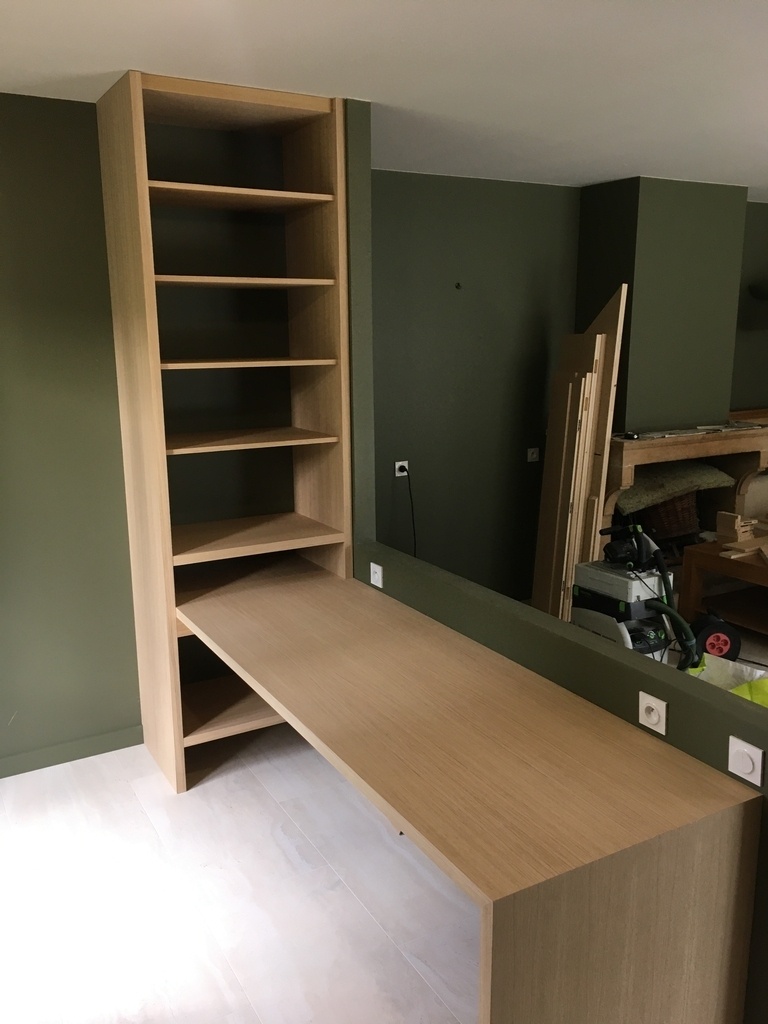

Montage en applique

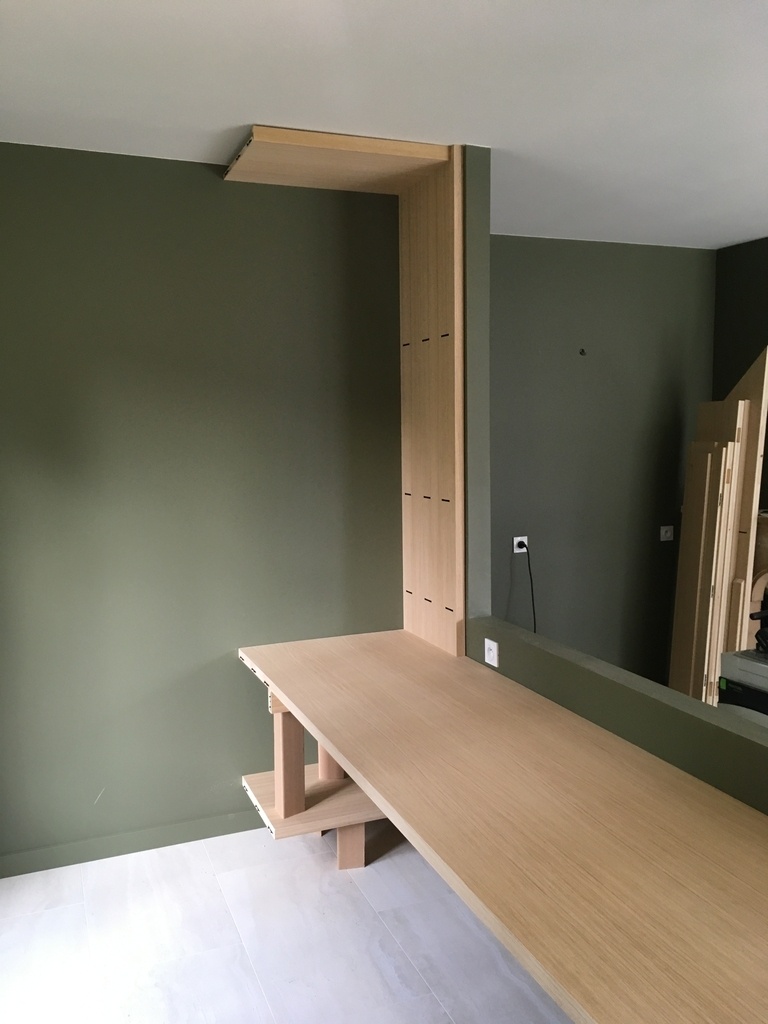

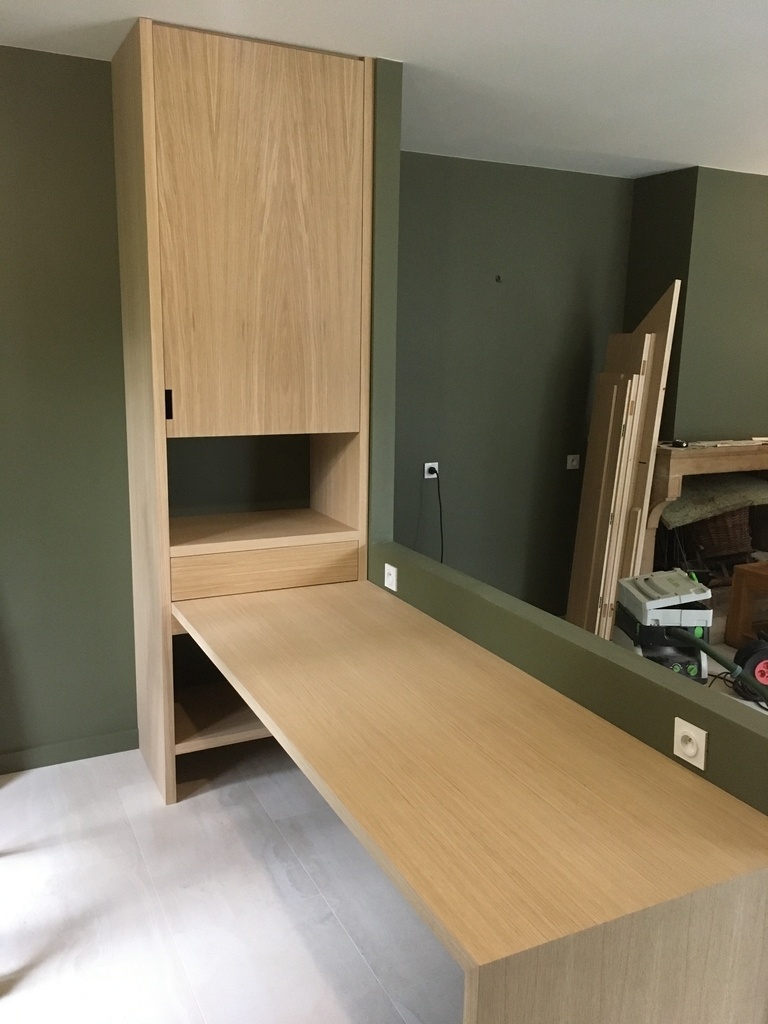

Pour le bureau, j'ai à nouveau user de pouvoir monter les étagères avant le dernier montant du fait qu'il aurait été impossible de le monter à plat avec un meuble allant du sol au plafond.

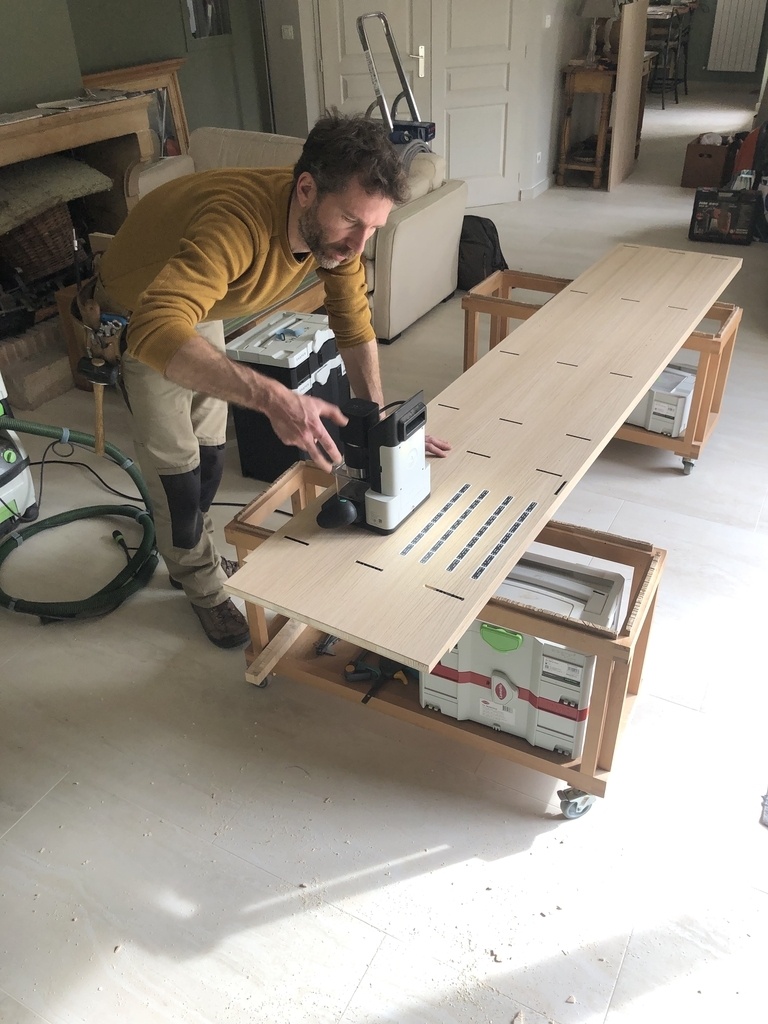

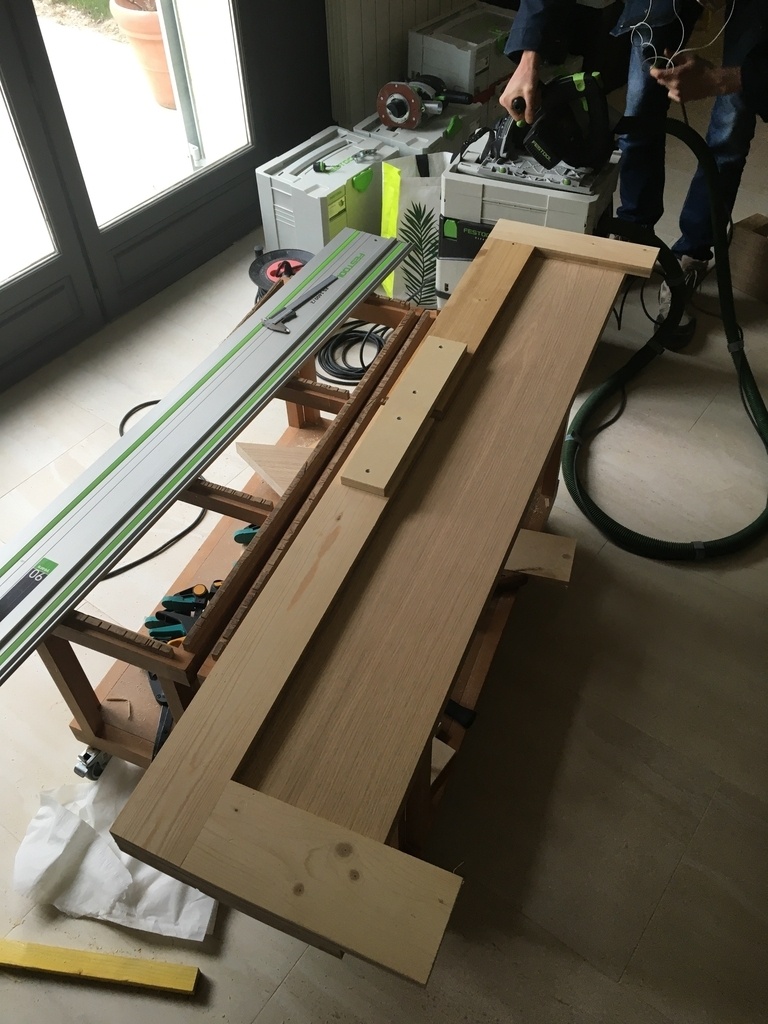

Shaper sur chantier

En bonus, voici à quoi a pu me servi d'avoir la Shaper sur le chantier. Rien qui n'aurait pas été possible sans. Mais au moins j'ai pas eu à préparer de gabarit pour faire un truc propre 😉

Un chouette projet qui n'a pas ménager notre peine. Mais le résultat semble avoir conquit client et archi. Alors, c'est top.

Mis à jour

Publications associées


Discussions

Boris Beaulant  a publié la création "Bureau + Claustra + Bibliothèque + Enfilade".
il y a 2 ans
Mike0411

Un super projet qui a du te faire plaisir à cogiter 😉
Merci pour le partage toujours plein d'astuces !

Kentaro

Ché chouette!

MatthieuP

C'est superbe. Bravo pour la réalisation.

FloG
( Modifié )

Merci pour le reportage Boris ! Joli projet maitrisé ! Combien de jours en atelier ont été nécessaires en plus des 4 de pose ?

Boris Beaulant

15 jours de travail + récupération des matériaux avant la pose.

sylvainlefrancomtois
( Modifié )

évidement du Boris touch!👍

philbon

tout est dit !

Boris Beaulant

☺

Jmbilly

C'est pas le diable qui se cache dans les détails, c'est le savoir et le talent !
Chouette, top, génial, super, etc..

DocEmmettBrown
( Modifié )

sobre, élégant, vraiment très chouette.

Moi aussi je suis tombé amoureux des clamex, c'est une bien belle invention qui simplifie sacrément la vie !!
Et le transport aussi...

Le coup de la fixation murale est tout simplement géniale
Tout con mais fallait y penser

PierrePoulizac

Merci beaucoup Boris de partager ces astuces précieuses. Des problèmes d'ajustement auxquels nous sommes tous confrontés ...
Très chouette le résultat !

fred01
( Modifié )

salut Boris magnifique merci pour les astuces dommage de collé des plaque de latté entre elle il y a pas du latté en 38 MM ?
plus épaisse peut être beaucoup plus chère ?

Boris Beaulant

En n'utilisant qu'une seule épaisseur, je prends ainsi tout dans les mêmes panneaux et l'optimisation des chutes se fait beaucoup mieux.
Je ne dis pas que ça coute moins cher, mais au moins ça consomme moins de bois qui sert pas.

Sans compter qu'en collant deux épaisseur avec des face A (belles) et B (moins belles), je peux avoir un panneaux de 38 avec deux faces A de même teinte 😉.

Histoires de Bois

On imagine sans mal les heures passées à réfléchir à toutes les difficultés qui se présentent au fur et à mesure d’un tel chantier. La pose est un vrai challenge. Bravo Boris !

fedorterrell

La grande classe, toujours un bonheur de te lire et de découvrir le processus derrière un projet ! Merci !

Boisneuf

Beau projet et interessantes astuces... Beau resultat...

Labio
( Modifié )

Bonjour Boris. Très joli travail!
Je travaille avec le même matériau en ce moment pour construire une tête de lit. Je trouve souvent le côté B du matériau plus intéressant en raison du grain du bois. Est-ce le cas de la porte et du tiroir du bureau? Je trouve très beau que le grain soit différent à ces endroits.
Ce tiroir est-il conçu de cette façon pour une raison spécifique? Il semble ouvrir au même niveau que le bureau.
Merci beaucoup pour cette présentation!

Boris Beaulant
( Modifié )

Oui, la porte du bureau a été présentée face B.
Mais parfois la face B est vraiment pas présentable :)

Ce tiroir est-il conçu de cette façon pour une raison spécifique?

Le bureau fait 2m. Il nous ait apparu pas gênant que le tiroir s'ouvre dessus.

Esthétiquement le tiroir visait aussi a venir reprendre une ligne du claustra.

Labio

Merci !

trente six seb
( Modifié )

On reconnait ta patte ! Bravo.

Petite question, le système d'accroche des cales pour fixer les étagères est ingénieux.
Mais il faut aussi arriver à positionner ces cales de manière très précise.
Comment as tu réalisé cette prouesse ?

Boris Beaulant

Il te suffit de présenter le montant ou l'étagère à sa place en ayant avant repéré l'axe du centre de l'encoche sur les flanc du panneau. 2 petit traits sur le mur et il n'y a plus qu'à pointer le milieu du segment qu'ils forment pour percer.

Thom38

Comme Seb, je me posais la question, il doit falloir les poser au mm ces cales...
En tout cas, l'idée est top, merci Boris pour tous ces détails qui font la différences 👍

trente six seb

Merci Boris, effectivement vu comme ça c'est simple. Mais il faut monter le meuble petit à petit? J'étais dans un état d'esprit d'utilisation sur des meubles déjà montés. le principe reste valable mais il faut bien caler.

paco

Merci !
Tu es tombé sur des rails ou juste du placo ?
Qu'as tu utilisé comme chevilles ?

Boris Beaulant

Juste le placo avec des chevilles Molly.

il doit falloir les poser au mm ces cales...

Oui, mais avec un seul trou par cale facile à visé, c'est vraiment pas complexe. Tant qu'on tombe pas sur un rail ...

dependancesbois

C'est top ! Et les astuces sont vraiment intéressantes et bien expliquées avec la vidéo. 👍

Peiot
( Modifié )

C'est super propre comme toujours.
Comment sont faite tes portes? C'est du massif ou du panneau?

Boris Beaulant

Merci,
Seul le claustra est en massif. Tout le reste c'est du latté chêne. Les portes aussi.

AlexS

Question de novice
Pourquoi le choix du latte dans cette réalisation ?
Demande client ? Coût (ça coûte une blinde ces panneaux non ?)
Gain de temps ?(pas certain avec tous les champs à plaquer …)
Autre ?
Merci par avance de la réponse !

Boris Beaulant

Merci à tous !

tourbillon

Félicitations c’est une succession de modules qui fonctionnent très bien ensemble.
Est-ce qu’en amont tu as tout modélisé sur sketchup ou y a-t’il une part d’impro au fur et à mesure de la fabrication ?

ebenober

Bravo, encore une belle réalisation bien pensée et bien exécutée.
Est-ce indiscret de te demander combien tu vends un tel projet (approximativement) ? Si oui, tu ne réponds pas...😉

bodysoap

Salut Boris, quel chance pour le client de t’avoir trouvé !! Le rendu final est vraiment top. C’est astucieux ce claustra et cela doit demander une précision diabolique… un projet fait pour toi !! Bravo

executionbois
( Modifié )

Bien réalisé, mais tu te complique la vie pour une réalisation aussi simple
je trouve tes choix assez chronophages

Boris Beaulant

Quels choix aurais-tu fait autre ?

FloG

executionbois Ayant un projet en latté et devant aussi doubler l'épaisseur d'un panneau de 19mm je suis aussi preneur d'idées. Merci.

JB4WOOD
( Modifié )

Très sympa !
2 Clamex sur chaque traverse n'aurais pas été suffisant ?
4 jours de pose ça fait pas mal, tu a travaillé combien d'heures par jour ?

Merci pour le partage et les astuces, c'est pas encore dans mes priorités mais plus ça va et plus la Shaper me fait envie !

Boris Beaulant
( Modifié )

Merci,

2 Clamex sur chaque traverse n'aurais pas été suffisant ?

A quelles parties fais-tu référence ?

4 jours de pose ça fait pas mal, tu a travaillé combien d'heures par jour ?

Oui, trop. J'en avais prévu que 2. Gros temps passé à tabletter, monter, démonter avec des pièces longues et plutôt lourdes à rentrer au chausse pied. Et cette fucking peinture foncée qui prend toutes les marques.

Rien que pour le bureau j'y ai passé 1j juste pke le petit muret (tout fraichement construit) avait un faux aplomb de 10mm sur 90 cm de haut.

DocEmmettBrown
( Modifié )

Rien que pour le bureau j'y ai passé 1j juste pke le petit muret (tout fraichement construit) avait un faux aplomb de 10mm sur 90 cm de haut.

comme c'est pénible quand ça se passe comme ça !!!

Ca me fait penser au banc de lecture que j'ai installé ya pas longtemps.
1 journée aussi rien que pour lui, mais la c'est de ma faute, erreur à la prise de cote donc j'ai du tout retailler plusieurs fois sur place pour pouvoir l'installer... et refaire un tiroir du coup

On sait qu'aucun mur n'est droit ni de niveau ni d'aplomb, mais 10mm sur 90cm c'est vraiment énorme comme faux aplomb !!

JB4WOOD

Boris Beaulant il me semble avoir vu 3 Clamex sur certaines tablettes et je voulais savoir s'il y avait une raison car 2 m'aurait semblé suffisant.

Boris Beaulant

JB4WOOD barf, ces tablettes faisaient 500mm et Lamello indique 1 clamex tous les 300mm, il me semble.

Mais je suis d'accord que là où j'ai mis des taquet, j'en ai mis que 2 ...

Asphodele
( Modifié )

Bonjour Boris,
Belle réalisation, et merci pour ton partage d’astuces.
Une petite question, pour les étagères entre les grands panneaux verticaux, tu n’utilises pas de divario, est-ce pour une raison technique ?

Boris Beaulant

Merci,
Je trouve que le divario est très chronophage à usiner. Là, je pouvais me permettre des laisser des clamex classiques.

Asphodele

Boris Beaulant
C’est pas faux pour le côté chronophage.
merci pour la réponse.

JPM

Très très belles réalisations!
Tu es un maître !!!!
Jean-Paul

FMJ

Retour d'expérience très intéressante. Merci Boris

emartin

Bonjour
super réalisation, merci pour le partage

MENFRA

Comme d'habitude, du grand Boris. Félicitations

Okopo Surfboards
( Modifié )

Superbe projet. Comment as-tu collés les panneaux de 19mm pour faire du 38mm ? Sous vide ? Avec des serres joints ?

Boris Beaulant

Merci ☺
J’ai pressé avec ma vieille presse à plaquer mécanique.
