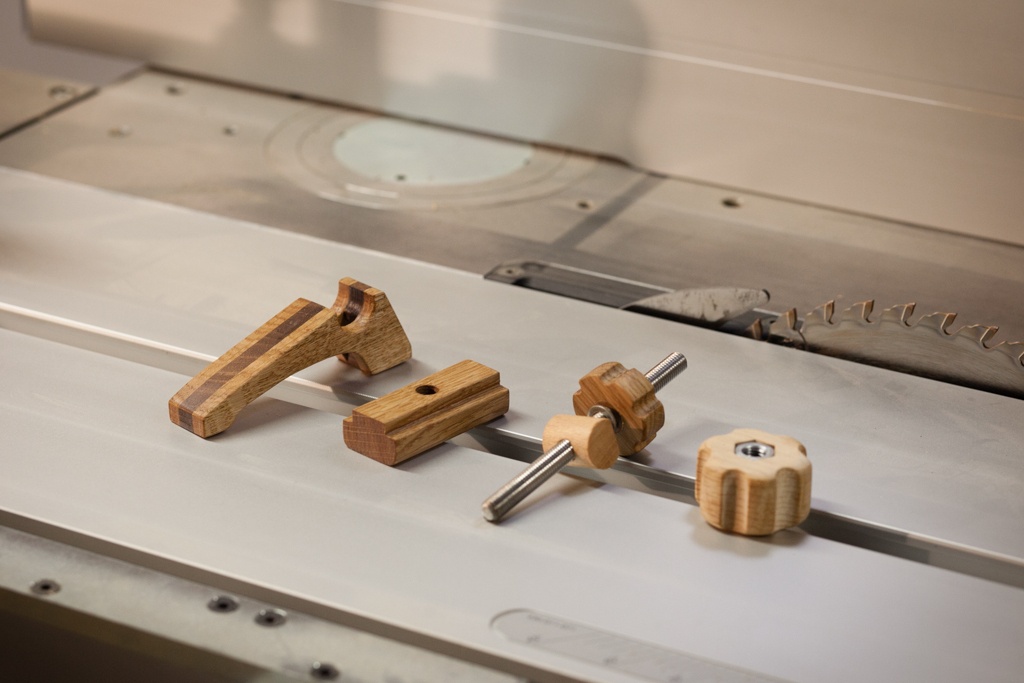

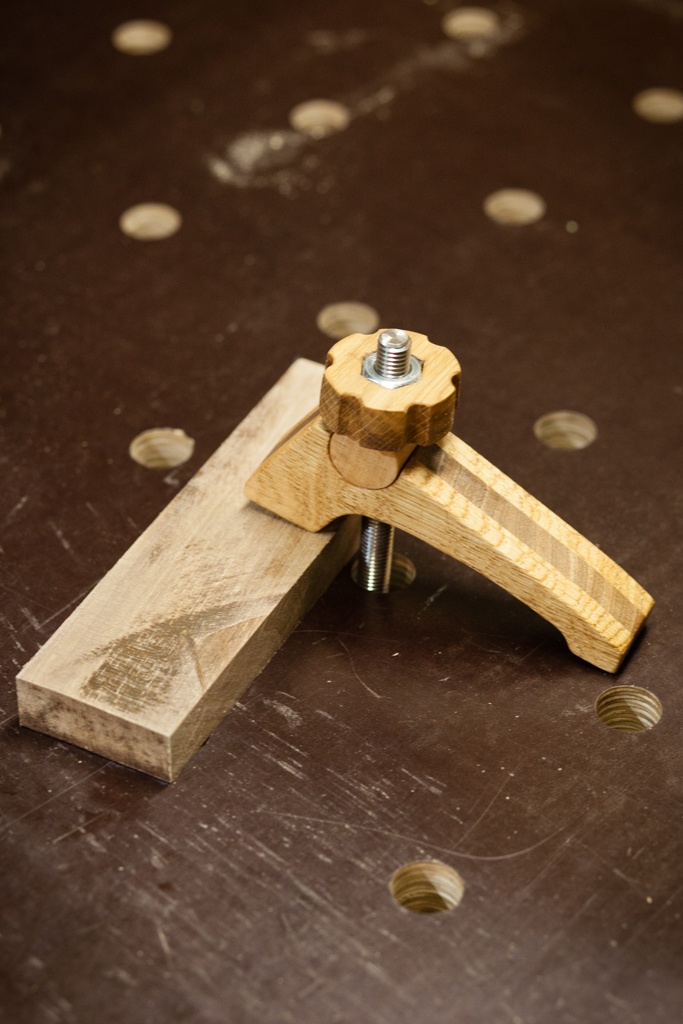

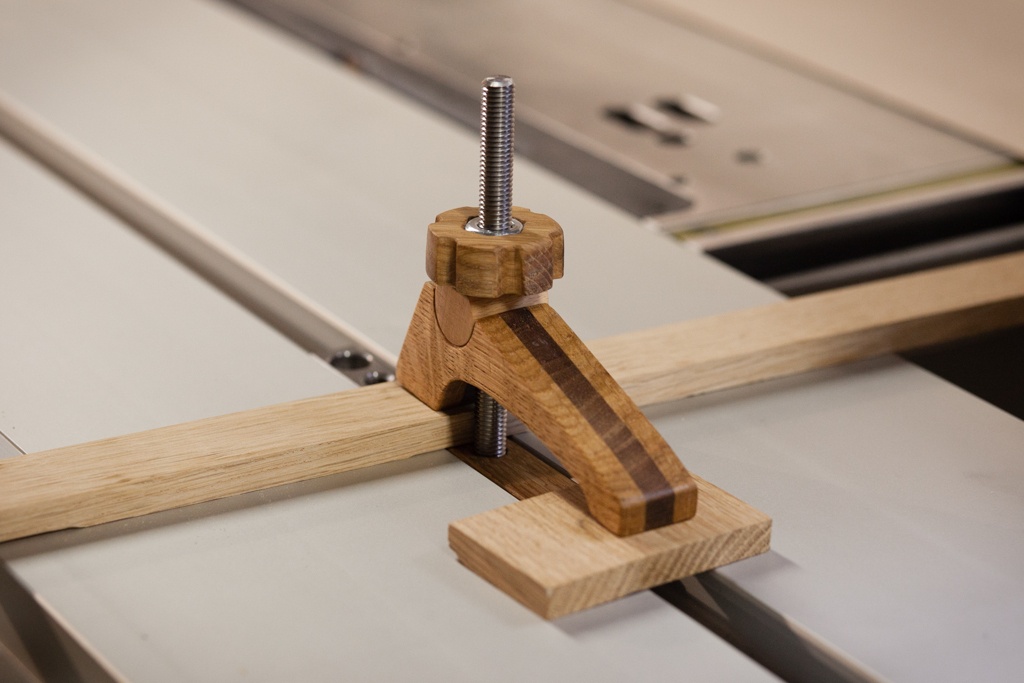

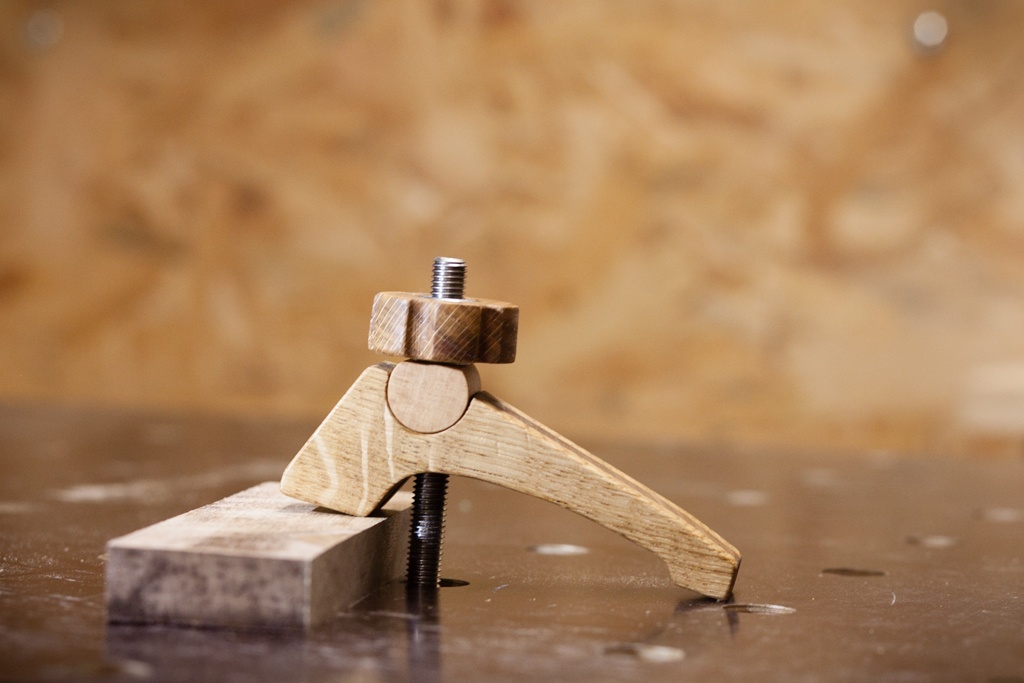

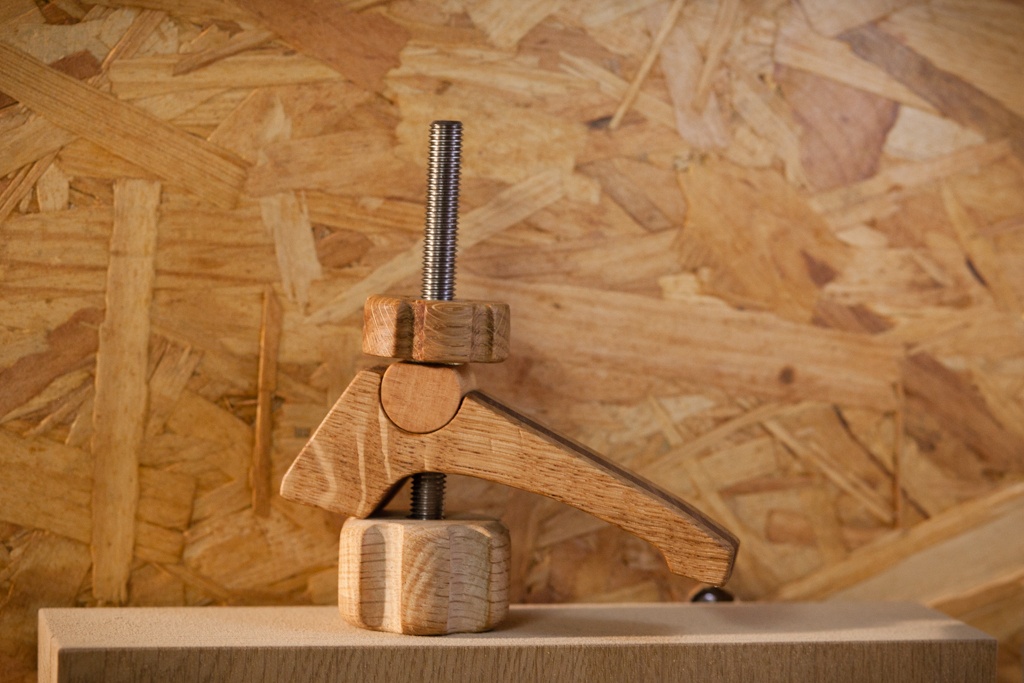

Bonjour à tous, voici un presseur qui peut être utile tant sur une table de type MFT Festool que sur le chariot d'une combinée. Pour l'utiliser sur le chariot, il suffit d'utiliser l'écrou en "T" en partie basse ou la poignée crantée lorsqu'on l'utilise sur une table perforée.
