Olistan

Comment dimensionner montants et traverses de porte

Bonjour,

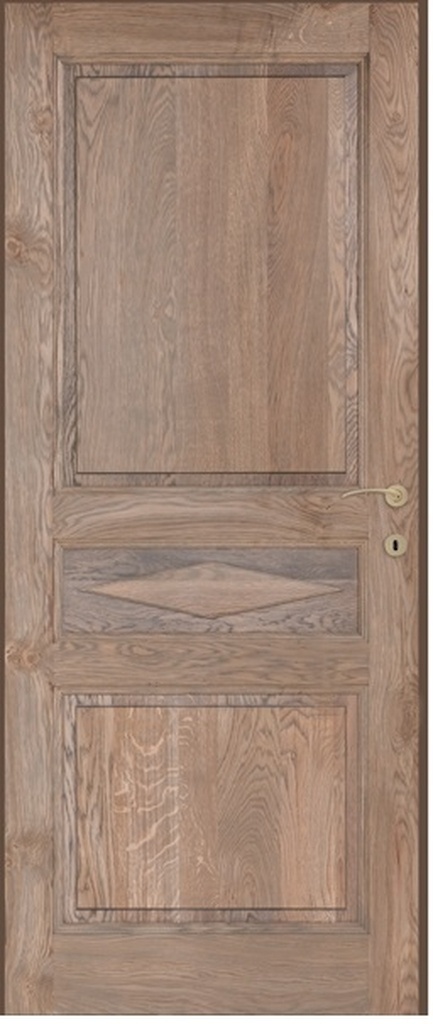

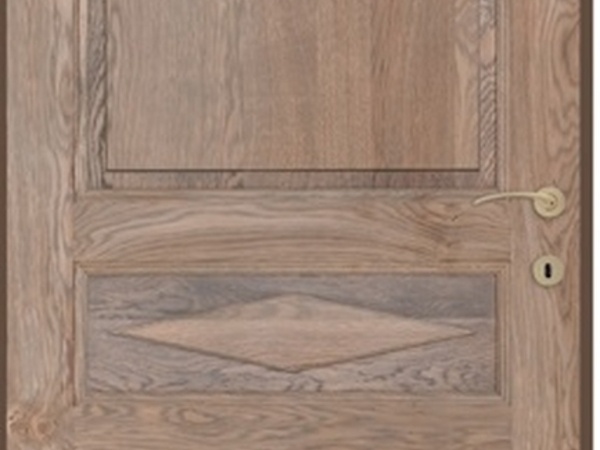

Je m'apprête à réaliser plusieurs exemplaires de la porte illustrée ci-dessous (4 traverses / 2 panneaux).

Pour faire cela dans les règles de l'art, quelles sont les dimensions recommandées pour les largeurs des montants/traverses.

J'ai lu de ci de là (y compris dans des commentaires sur ce forum):

  • Largeur montants (y compris moulure ?) = largeur porte / 8
  • Largeur traverse haute sans moulure = largeur montant sans moulure + largeur moulure (=> un peu plus large que montant) ?
  • largeur traverses intermédiaires sans moulure = largeur traverse haute + largeur moulure (vu qu'il y en a deux)
  • Largeur traverse basse (sans moulure) = nombre d'or (1.618) * largeur autres traverses (sans moulure)
  • Profondeur rainures pour accueillir panneaux (8 mm ?)
  • Jeu à laisser pour que le panneau puisse bouger (2 mm de chaque côté ?)

Par ailleurs, pour une huisserie de 160 de large, il vaut mieux que je fasse cela de deux pièces collées ou une seule fera l'affaire (la largeur de mes plateaux doit faire 400; cela rentre donc dans une moitié) ?

Merci pour toutes ces précisions !

Connectez-vous pour ajouter un commentaire.
?

3 réponses

3
sylvainlefrancomtois
( Modifié )

hello ,les proportions que j'ai données , sont celles que l'on apprend en apprentissage , tu as bien lu !
Mais c'est une base de calcul pour faire ton étude , fait un dessin ou un sketchup ,et on te dira si tu est bon !

Mis à jour
Olistan
( Modifié )

Merci sylvainlefrancomtois ! Comme Palissandre l'a noté ci-dessous, tu avais commenté dans une question dédiée que je n'avais pas encore vu.

Connectez-vous pour ajouter un commentaire.
2
Bonbonveronbi

Bonsoir,
Si je comprends c'est une porte à trois panneaux
Avant de parler de proportions il faut parler des obligations techniques
en effet la porte va recevoir une serrure en applique ou à encastrer , la hauteur usuelle de la Béquille ou de la clef est de 1040.
une serrure à encastrer nous oblige à avoir un montant de 100 mm minimum pour être à l'aise, de plus si vous avez choisi vos garnitures il faut faire attention ou elle tombe par rapport à la moulure ( vous pouvez jouer avec l'axe de la serrure (50 ou 40 ) , attention d'un coté vous êtes décalé du recouvrement de la feuillure 15 en principe .
Une serrure à plat va vous donner la largeur de la traverse elle doit se placer sur le plat et ne pas monter sur les moulures. La hauteur de la béquille 1040 donne en principe la position de la traverse haute du milieu comme sur votre photo elle doit arrivée sur le plat sous la moulure .La profondeur de rainure je fait 15 pour éviter tout surprise dans un atelier il est bon que les fraises soient du même diamètre du coup on dérègle pas le guide entre la feuillure et la rainure. La moulure dépend de l'outillage en votre possession.
Pour pouvoir bien positionner tout cela il est important d'avoir toute sa quincaillerie avant de commencer l'ouvrage.
L'esthétisme de l' ouvrage est évidement subjectif je vous donne quelques pratiques usuelles
le panneau du milieu est dans les 200 mm les vus des montants égales les vus des traverses
du milieu , le panneau du haut est le plus grand. La traverse basse est la plus haute, la traverse haute est un peu plus grande que les traverses du milieu.
Le mieux est de faire un dixième en premier placer la béquille qui donne la place de la traverse du milieu. Après soit vous faite confiance à votre œil cela marche très bien. soit vous faite un tracé régulateur. A partir du nu extérieur vous essayer de trouver une proportion qui répond à 1.618 ou à sa racine 1.272 et en faisant une série de Fibonacci vous déduisez les autres mesures. A noter que l'on peut aussi utiliser les rectangles dynamiques racine de 2, racine de 3 etc. La dernière chose est de s'assurer qu il restera un peu de tenon au niveau de la serrure à encastrer. Voila en se qui concernent les tracés régulateurs je pourrai développer en me basant sur vos cotes si cela vous intéresse

Stef64
Je suis d'accord

Ne pas oublier que le boitier de la crémone ne doit pas tomber en face d un tenon.

Olistan
( Modifié )

Merci Bonbonveronbi ! Je suis toujours impressionné comme des pro prennent du temps à répondre à un amateur comme moi. Merci pour toutes ces précisions, je vais donc tout d'abord choisir la quincaillerie (ce sera une serrure à encastrer), dessiner cela et vous partager les plans.

Connectez-vous pour ajouter un commentaire.
2
Palissandre

cela devrait t éclairé

Olistan
( Modifié )

Merci Palissandre !

Connectez-vous pour ajouter un commentaire.
