18 tours et retour départ, le cube sans fin


Bonjour

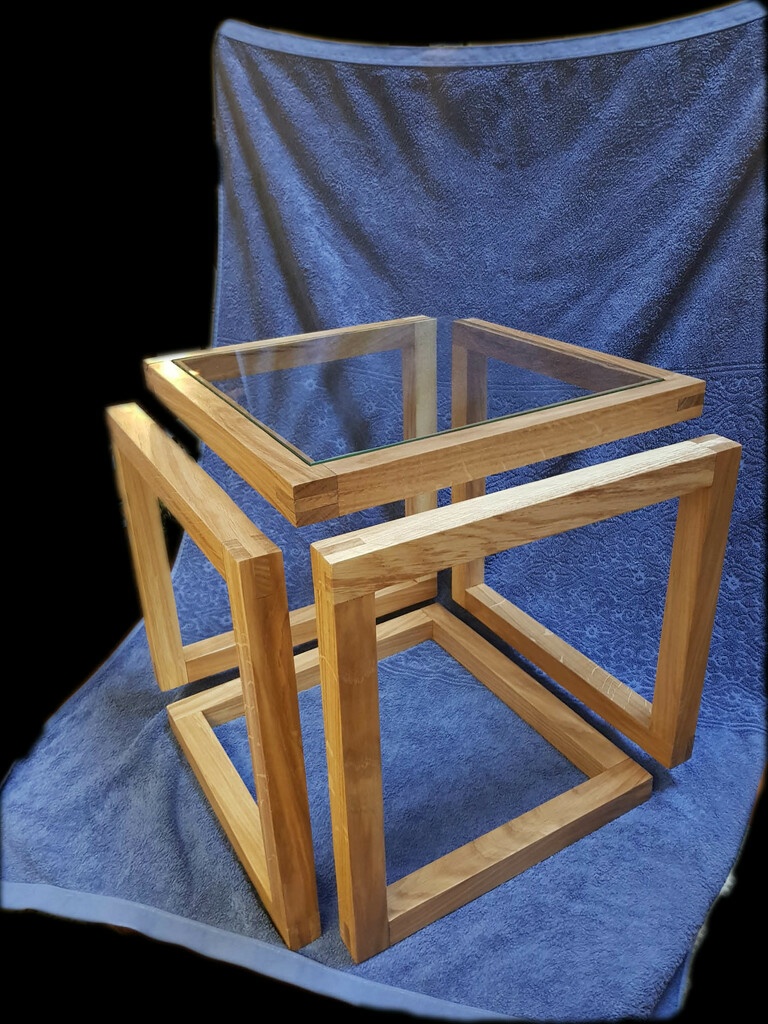

Un petit challenge faire en bois un cube sans fin, c'est à dire un cube formé par un seul trait continu.

Il y a 35 virages a 90 pour revenir exactement au point de départ.

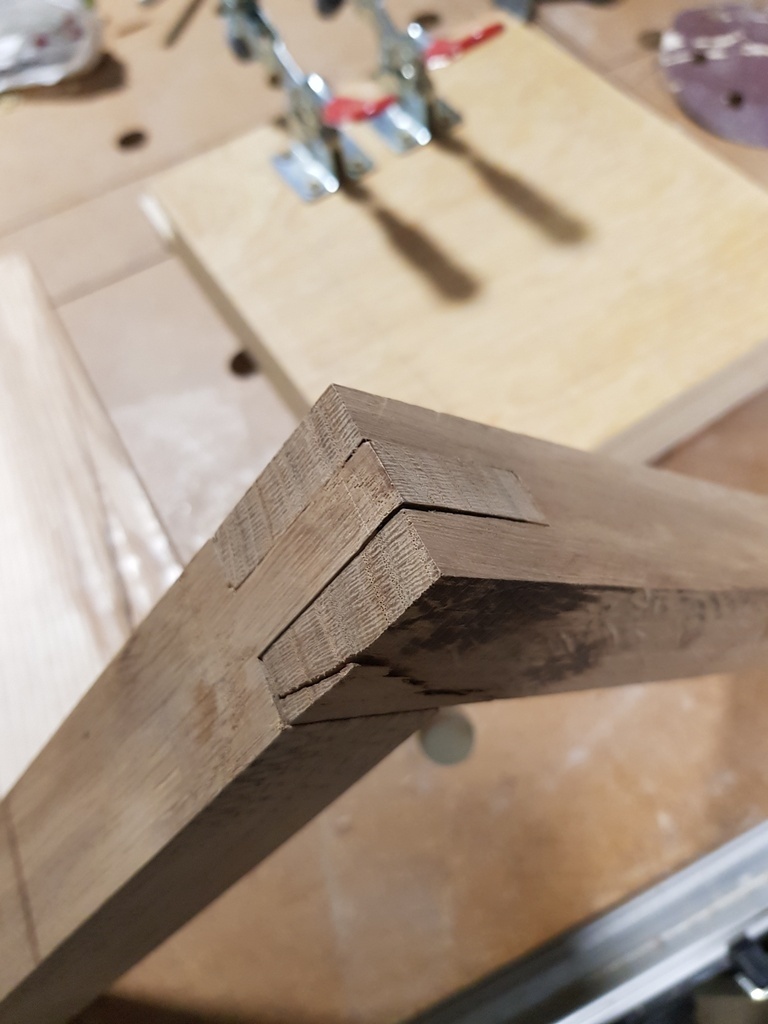

Donc grosse difficulté au niveau des assemblages. Queue d'aronde, tenons/mortaises, ma précision est trop aléatoire, 45deg assemblage trop fragile, il me reste l'enfourchement.

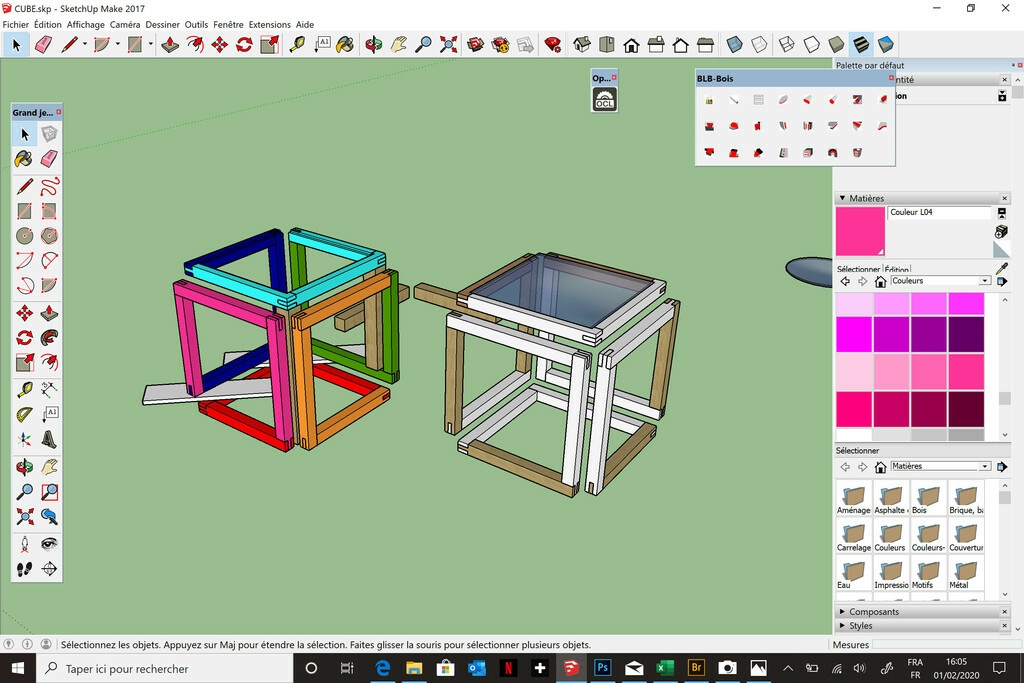

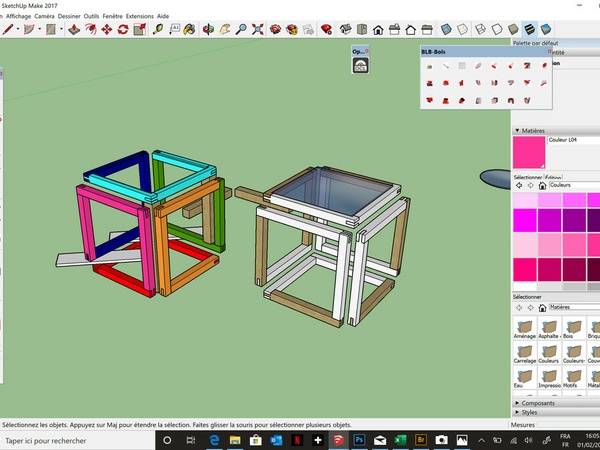

Tout d'bord un plan sketchup car il faut déterminer la longueur des différents montants et l'orientation de chaque enfourchement.

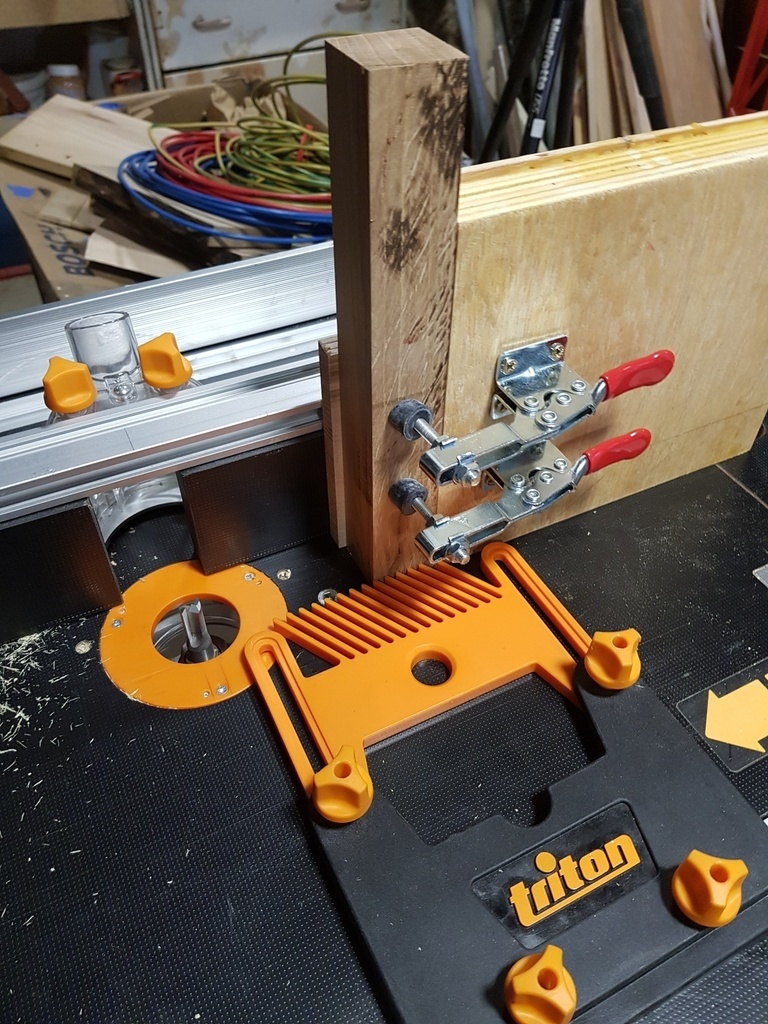

Ensuite usinage. Pour un maximum de précision j'utilise la toupie sous table avec une fraise hélicoïdale de 12. Je construit une petite jig pour tenir les pièces et assurer la répétabilité de chaque coupe.
Malgré cela j'ai découvert que suivant la pression des sauterelles je n'avais pas exactement les memes coupes…

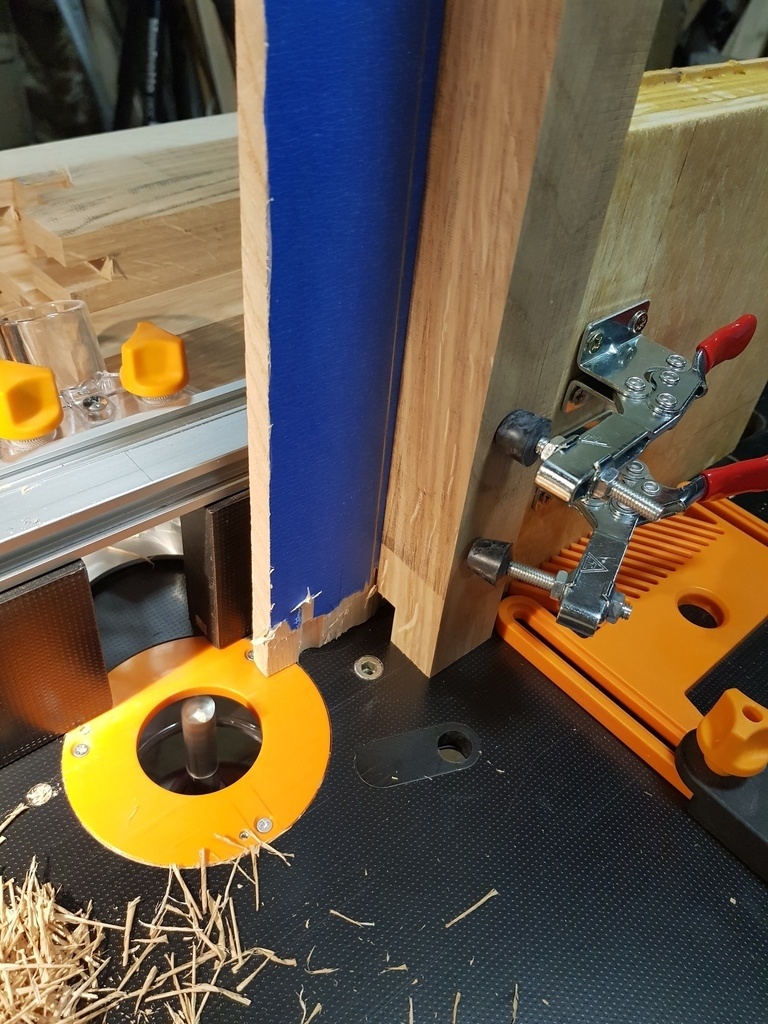

premier test un peu trop de jeu, j'ai mis une couche de tape bleue pour décaler un peu.

Malgré toutes les précautions je me loupe sur deux montants ou je n'ai pas tourné la mortaise dans le bon sens.

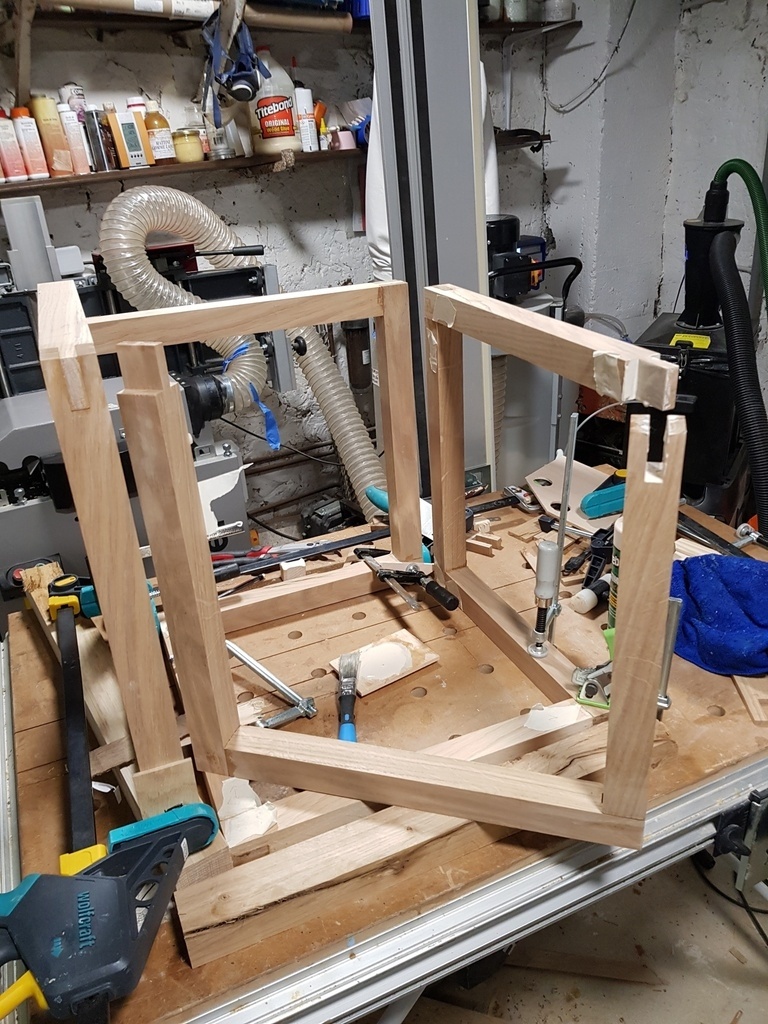

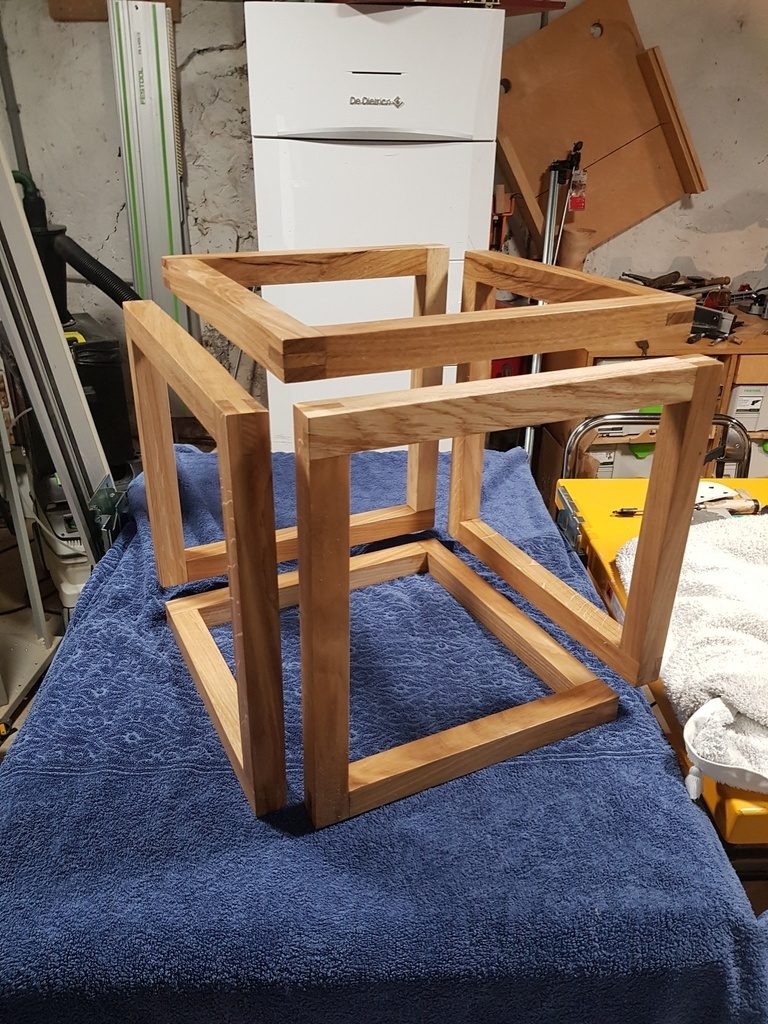

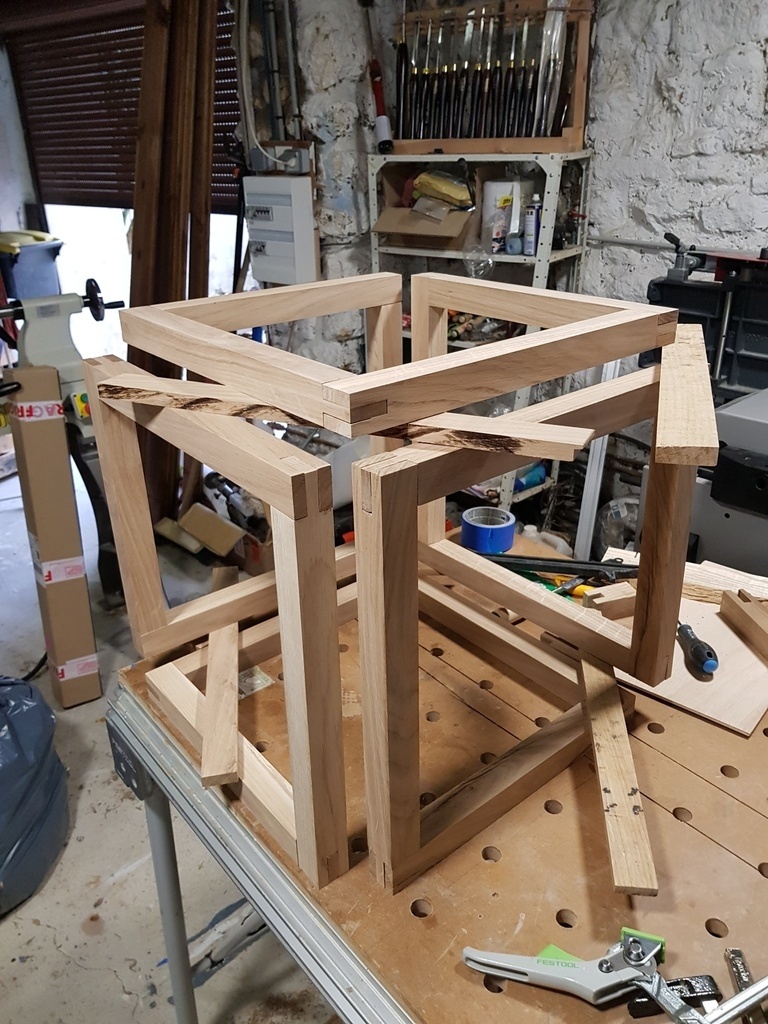

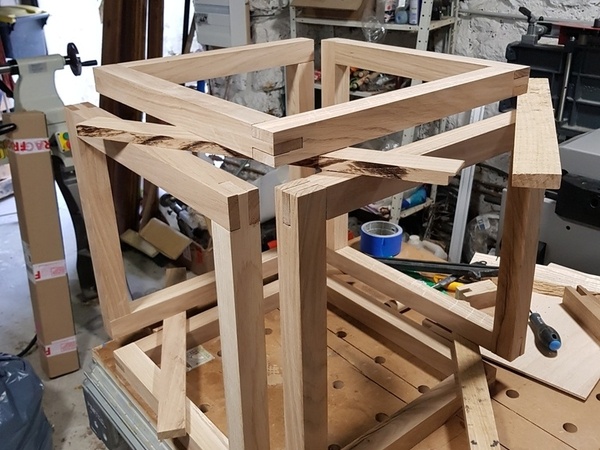

Premier montage à blanc

Ensuite il faut une stratégie pour le collage. Pour cela j'utilise sketchup car il faut que je trouve comment soutenir les montants qui sont en l'air. (voir image précédente de sketchup) et quelle est la meilleure stratégie de collage.
On ne peut pas coller tout en même temps. Donc je décide de coller les montants par face (6 ensembles de 3).
Là il faut être très précis, 90deg exactement mais aussi un collage complétement plat, sinon adieux le point de RV après les 35 virages….

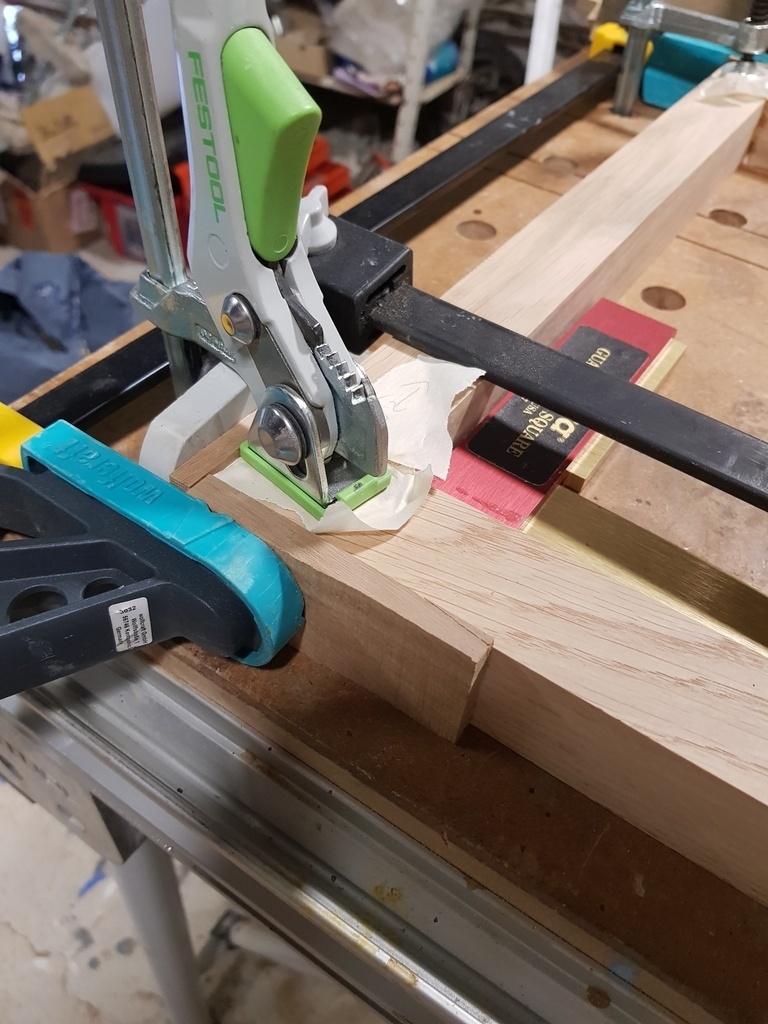

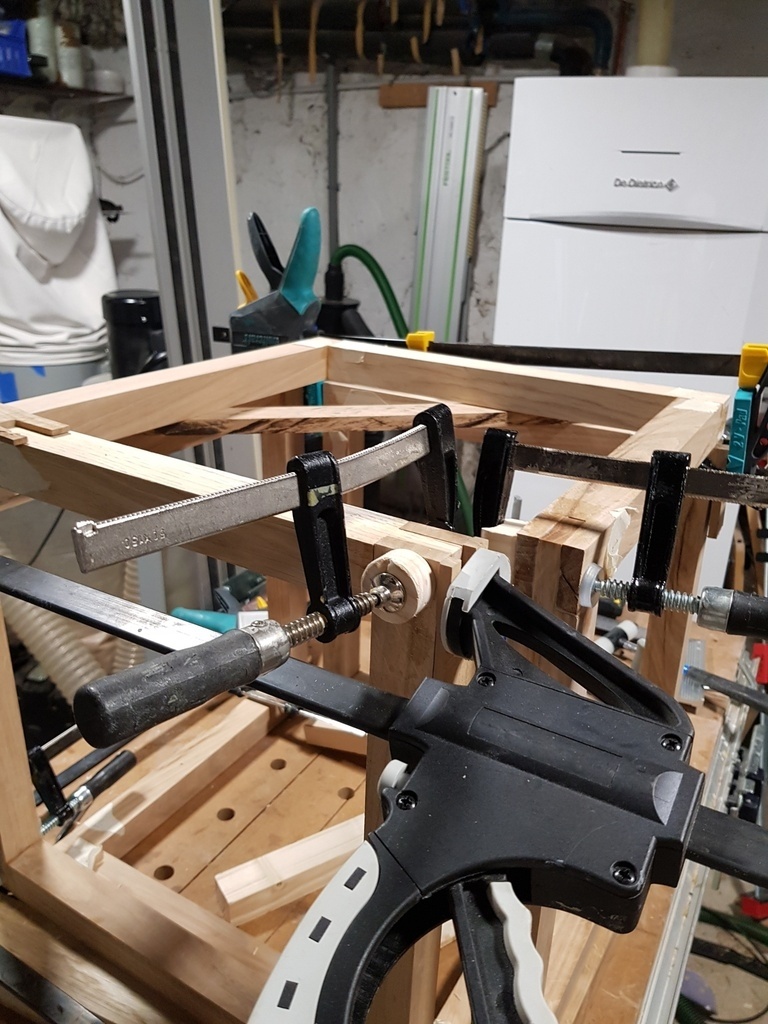

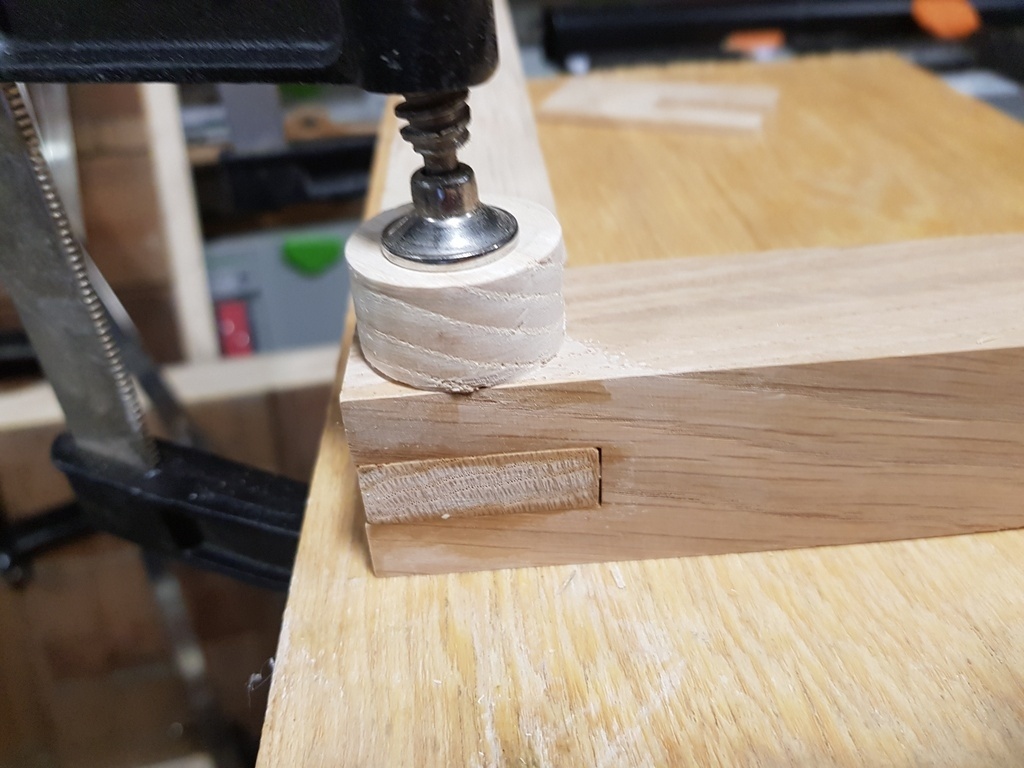

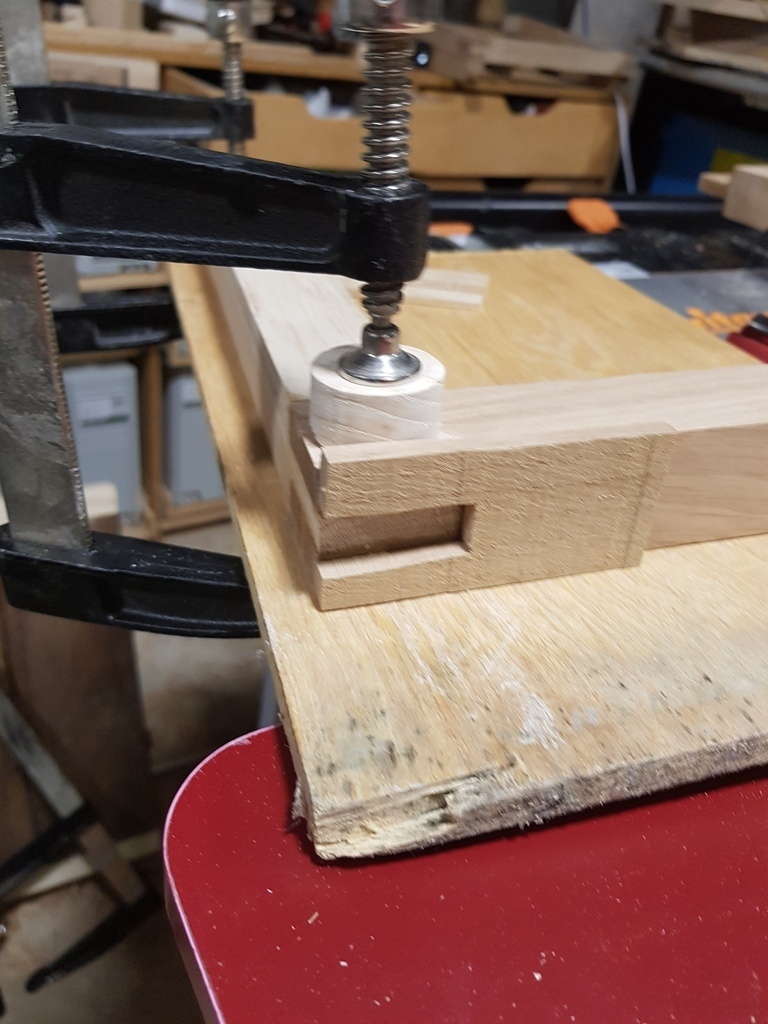

Je décide de serrer en priorité les deux joues de l'enfourchement sur mon établi comme référence plane, puis d'utiliser une petite pièce coupée comme les tenons pour assurer le serrage longitudinal.

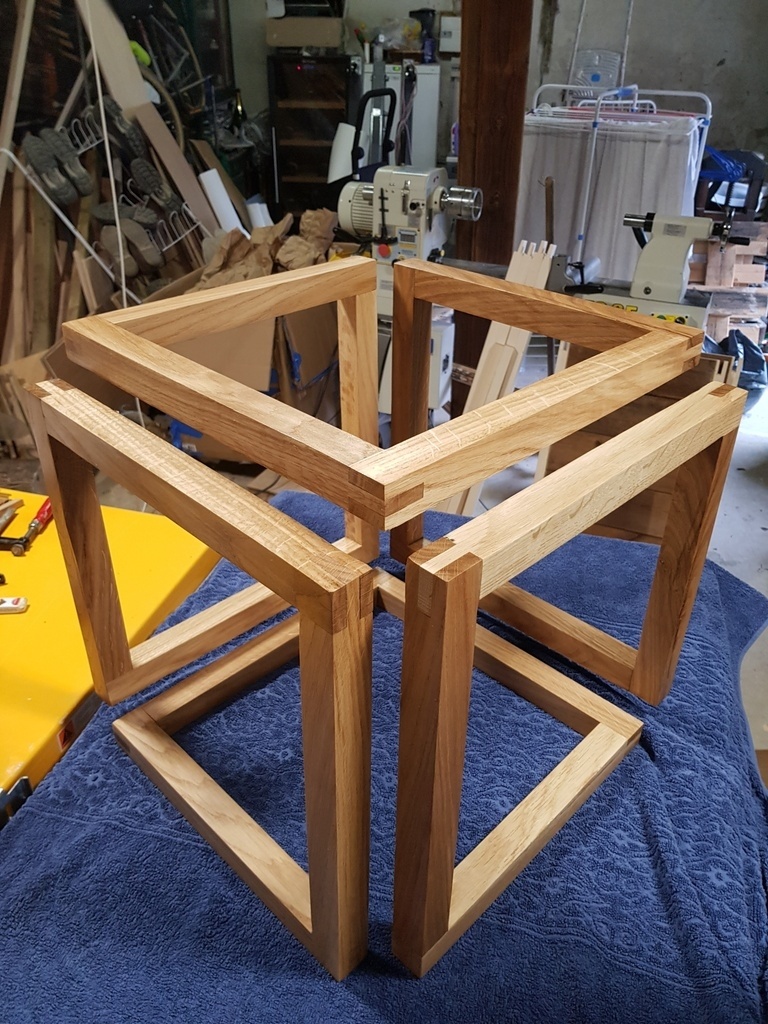

Enfin collage final et merveille j'arrive bien au bon point. Bon l'honnêteté me fait dire que je m'étais aussi trompé dans un collage de face à trois, ayant mis un montant du mauvais coté. Il a fallu que je décolle un montant et cela m'a grandement rassuré sur la solidité de mes assemblages: blush:

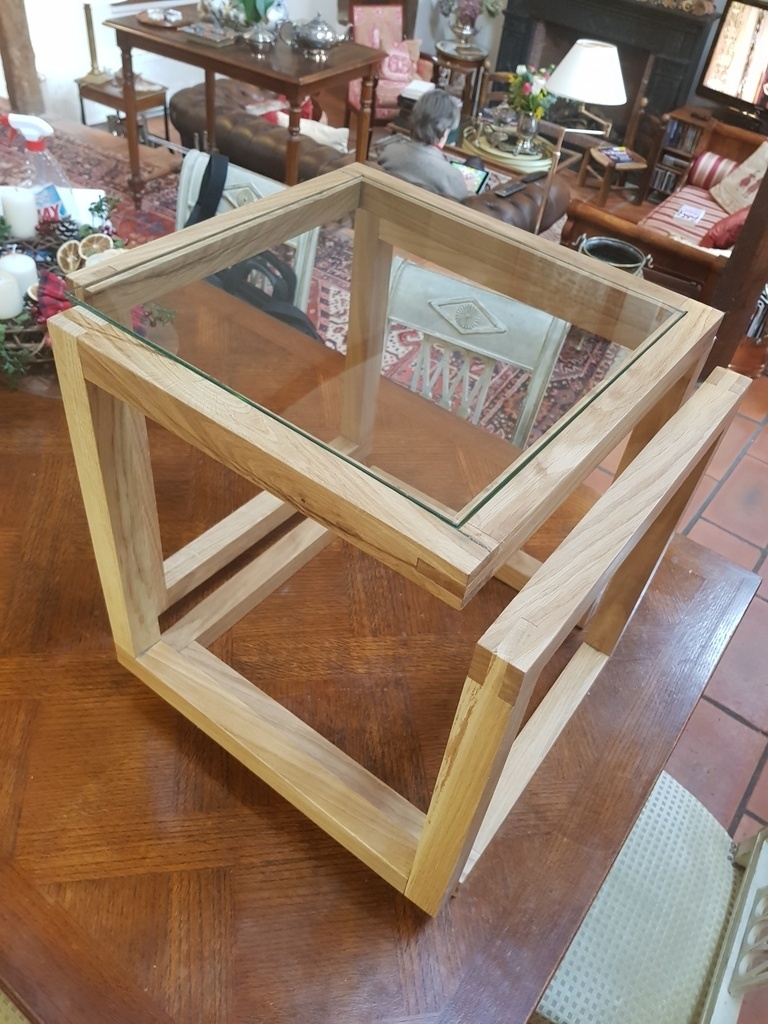

Et voilà il ne reste plus qu'à mettre le verre (du 33/2 pour ceux qui ont suivi les questions). Petite difficulté car je n'ai pas d'affleureuse mais seulement une défonceuse avec une bague à copier de 30, donc pas beaucoup de marge sur le dessus.

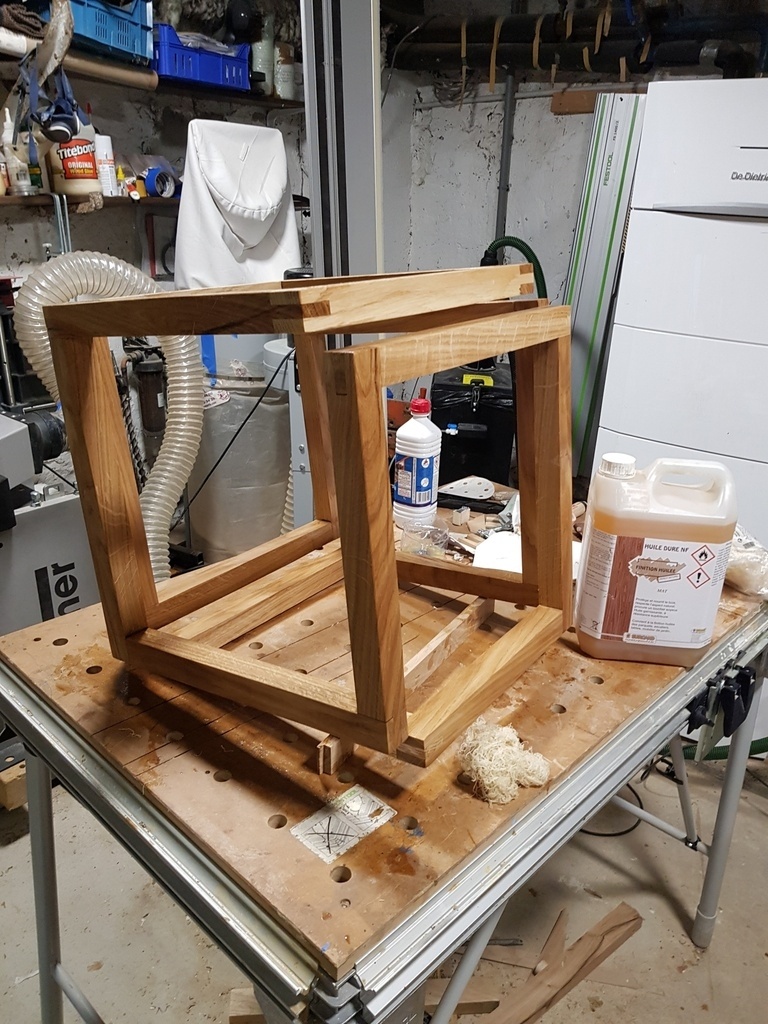

Finition à l'huile dure

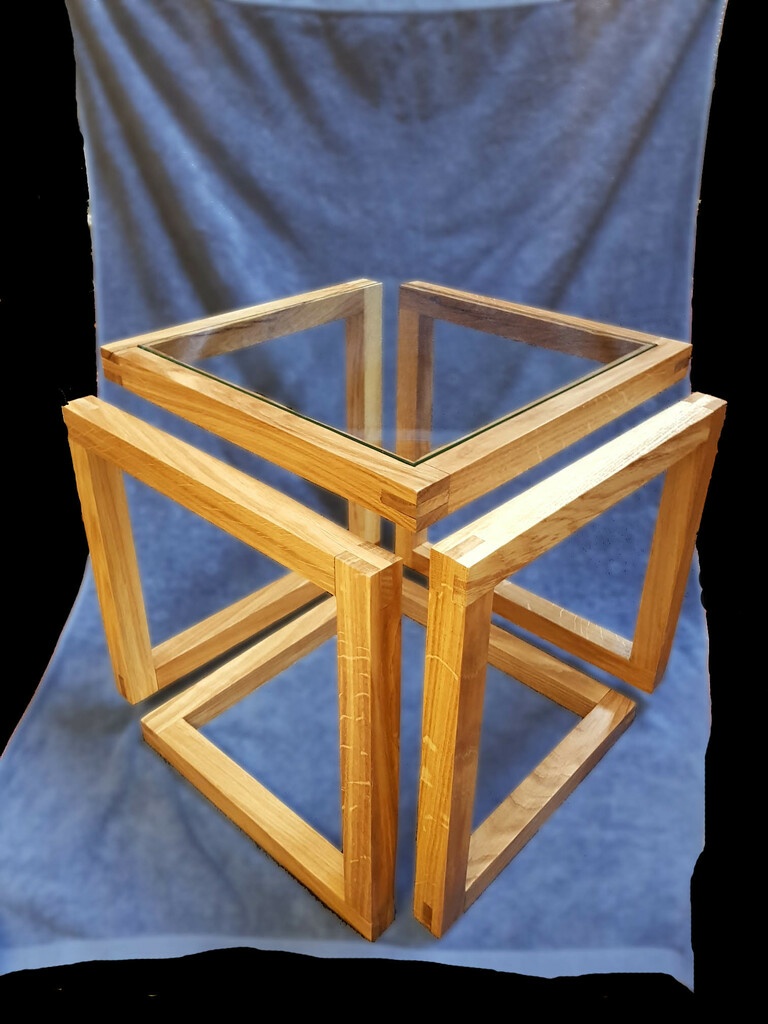

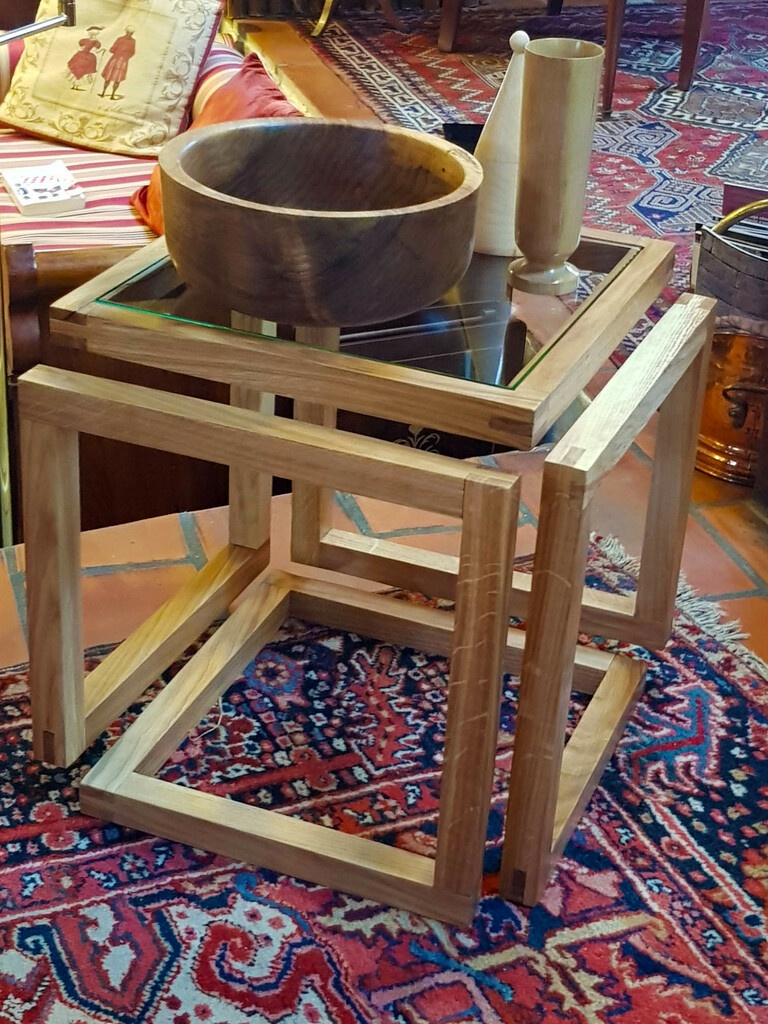

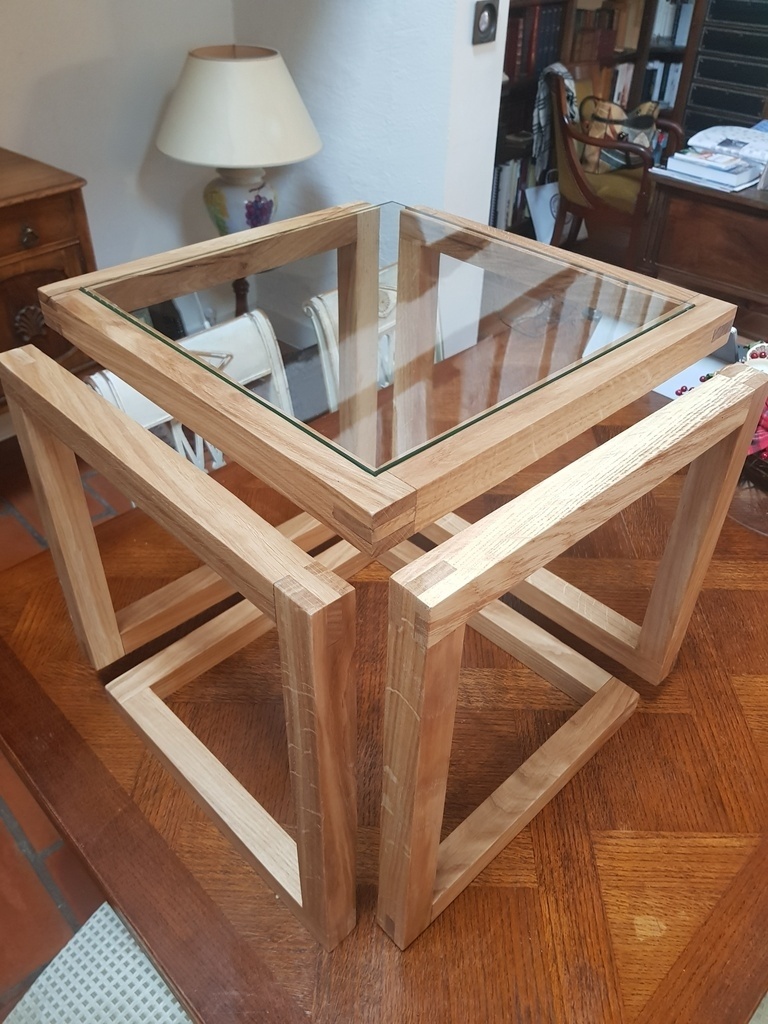

En conclusion, le montage tient, il y a évidement du mou et si on appuie dessus elle penche un peu et je pense que si on s'assoie dessus cela va casser, mais pour le moment je suis heureux du résultat.

Mis à jour

Discussions

Olivier80  a publié la création "18 tours et retour départ, le cube sans fin".
il y a 2 ans
Olivier Vernhettes
( Modifié )

Joli casse tête🤔, tu peux être content de toi👍

Olivier80
( Modifié )
L'Ecorce du Sycomore
( Modifié )

Trop bien.. J'ai pas vu le truc de suite, ça donne vraiment un bon effet.

Olivier80
( Modifié )
Desmo60
( Modifié )

Superbe challenge! Rendu impeccable! Magnifique réalisation. Je suis fan! Bravo!

Olivier80
( Modifié )

Merci Desmo60

JeffBurlu
( Modifié )

J'adore! C'est vraiment bluffant (et bien réalisé 😉)

Olivier80
( Modifié )

Merci JeffBurlu

Tranche2wood
( Modifié )

Très chouette réalisation et prėcision du coup...
( par contre je comprends pas le coup des 35 virages à angle droit mais ca ne gache rien...)

Olivier80

Il y a 18 montants et on tourne de 90deg à chaque extrémité donc j’avais compté un peu vite 36 moins 1. En fait c’est 18 😨😇

tbim
( Modifié )

Bien vu ! Très bluffant ! J'avoue avoir eu un temps de réflexion 🙄

Olivier80
( Modifié )

Merci tbim

Kentaro
( Modifié )

Excellent! Bravo!

Olivier80
( Modifié )

merci Kentaro

Bougnasse
( Modifié )

Excellent, chapeau!!!

Olivier80
( Modifié )

merci Bougnasse

dependancesbois
( Modifié )

Génial ça donne envie de reproduire !
Et hop dans la liste des inspirations !
Merci!

Olivier80
( Modifié )

merci dependancesbois L'ideal serait de le faire avec des queues d'aronde. Si j'en refait une c'est ce que j'essayerait.

dependancesbois
( Modifié )

Olivier80 j'aurais tendance a partir plutôt sur un enfourchement multiples pour la résistance.

trente six seb
( Modifié )

J'ai cherché longtemps comment ça tenait. Super !

Olivier80
( Modifié )

merci trente six seb c'est justement l'intérêt du projet

shuri

En voilà une chouette idée !

Olivier80
( Modifié )

merci shuri

Boris Beaulant
( Modifié )

L'illusion est top, bravo. Peut-être que deux petits pieds transparents sur l'angle en lévitation éviterait un peu de mou ?

Olivier80
( Modifié )

Merci Boris Beaulant J’ai fait une petite tige en bois que je mets ou non. Je trouve qu’elle est moins visible qu’un morceau de plexiglas. Cela dit, la table est stable sans support, il y a bien un petit mou mais il est stable

Olivier80
( Modifié )

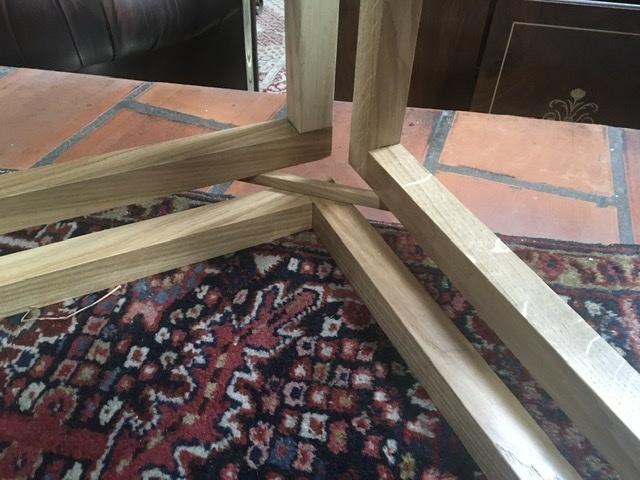

Boris Beaulant voici la pièce en place
